Услуги компании «Вентиляционные технологии» в Белгороде

Уважаемые партнёры!

Спасибо за Ваше внимание к нашему предприятию и за доверие, оказанное нам. Мы благодарим всех, с кем довелось вместе работать, а также приветствуем будущих партнёров.

Офис ООО «Вентиляционные Технологии», как и цех, находится в городе Белгороде. Площадь, которую занимает сейчас производство — около 8 000 м², включая административные помещения. В компании работает около 100 человек, среди них на производстве — 75 человек.

Компания «Вентиляционные Технологии» выполняет услуги по обработке металлопроката, изготовлению корпусных изделий с последующей порошковой окраской для различных отраслей промышленности, а также производит нестандартные металлоизделия, включающие механическую обработку любой сложности. Мы предоставляем комплекс услуг в области производства воздуховодов, фасонных изделий, вспомогательного оборудования для систем вентиляции и аспирации, металлообработки и изготовления нестандартного оборудования.

Компания «Вентиляционные Технологии» использует оборудование ведущих европейских производителей, таких как BYSTRONIC, HÄMMERLE, PRIMA-POWER, DMG-MORI, ABB, FRONIUS, WAGNER, IDEAL LINE, BOSCHERT, TRUMPF, SPIRO, RAS, TECNA, TORMEC, DROSSBACH, LORCH.
В парке оборудования имеются комплексы лазерной резки BYSTRONIC и PRIMA-POWER с возможностью резки листовой углеродистой стали толщиной до 22 мм. Также из оборудования РRIMA-POWER на нашем предприятии используется высокопроизводительный координатно-пробивной станок, предназначенный для обработки тонколистового металла. Высокоточная гибка деталей длиной до 3 м выполняется на гибочных прессах HÄMMERLE, развивающих прессовое усилие в 150 тонн. На предприятии также имеется оборудование для токарной и фрезерной обработки. Один из таких станков – токарный станок DMG-MORI, оснащенный системой ЧПУ для высокопроизводительной прецизионной обработки сложных деталей. Возможности сварочного участка существенно расширены за счёт приобретения сварочного робототехнического комплекса ABB, позволяющего производить сварку больших серий различных сборочных единиц. Порошковая окраска изготовленных деталей осуществляется на автоматической линии WAGNER.

Перечень выпускаемых изделий постоянно расширяется и совершенствуется в соответствии с развитием и внедрением новых технологий и отвечает высоким требованиям рынка.
Мы сосредоточили свои усилия на клиентоориентированном сервисе и предлагаем нашим партнерам высококачественные изделия, гибкое финансирование, выгодные условия сотрудничества.

ventec.ru

Декоративные вентиляционные решетки — заказать по эскизу

Вентиляция является крайне важной для любого помещения. Ее установка не ограничивается исключительно объектами жилой предназначенности. Вентиляционные контуры являются неотъемлемыми компонентами промышленных и производственных помещений, административных, торговых и прочих зданий. Их установка сопряжена со значительными сложностями, но при грамотном размещении в каждом помещении будет комфортный микроклимат на протяжении всего года. Да и о постоянном притоке свежего воздуха забывать не стоит. Система включает в себя ряд определенных модулей и элементов. У каждого из них своя предназначенность, но особняком выделяются именно решетки, которые всегда на виду у всех находящихся внутри. Именно поэтому столь востребованными становятся декоративные вентиляционные решетки, которые мы предлагаем вам приобрести на максимально выгодных условиях. В каталоге вы без проблем подберете для себя оптимальный вариант, а заказ любой сложности мы обязуемся реализовать в кратчайшие сроки и без лишних трат для бюджета.

Содержание:
1. Для чего нужны решетки вентиляции?
2. Изготовление декоративных решеток
3. Наши решетки и их преимущества
4. Виды вентиляционных решеток
5. Классификация по месту размещения

6. Особенности монтажа декоративных решеток
7. Система установки
8. Материалы для декоративных решеток
9. Функциональные особенности
10. Что учесть при заказе декоративных решеток?

Для чего нужны решетки вентиляции?

Декоративная решетка являет собой воздухораспределяющее устройство, которое отвечает за регулирование интенсивности проходящего воздушного потока и определяет направление его последующего движения. Размещение модулей возможно в самых разных местах. Причем не только внутри помещений, но и на фасадах зданий. Исходя из места расположения к решеткам предъявляются различные требования касательно их декора и функционального оснащения. Но довольно часто покупатели воспринимают решетки исключительно в роли декоративного элемента, который закрывает воздуховод и придает конструкции в целом более завершенный внешний вид.

Важно! Хотя только лишь визуальным эффектом дело не ограничивается.

Современные декоративные вентиляционные решетки характеризуются обширной функциональностью, а их задействование позволяет успешно решить целый ряд разноплановых задач. Среди главных функций этих модулей на максимально пристальное внимание заслуживают такие:

Придание вентиляционному контуру на выходе большей привлекательности;
Минимизация дискомфорта от работающего внутри системы вентилятора;
Равномерное распределение поступающего потока воздуха по всему помещению;
Оперативный отвод дыма и неприятных запахов при их возникновении;
Придание экстерьеру и интерьеру некоторой изюминки в оформлении.

Установка таких решеток допускается не только в рамках контура с естественным вентилированием. Незаменимы они и при наличии принудительного вентиляционного контура. Их изготовление возможно в самых разных типоразмерах и стилевых решениях, а доверить работу вы всегда можете профессионалам нашей компании. Любая работа будет выполнена оперативно, с гарантией качества и без сколь-нибудь значимых затрат для вашего бюджета.

Изготовление декоративных решеток

Наше производство оснащено новейшим оборудованием, которое мы закупаем у ведущих изготовителей отрасли. Все станки в полной мере соответствуют отраслевым требованиям и стандартам, а это гарантирует высочайшее качество изготовления даже наиболее сложной продукции. Мы предлагаем декоративные вентиляционные решетки в Москве с обязательной гарантией. В своих силах мы уверены и никогда не останавливаемся на достигнутом. Все технологические линии автоматизированы, станки снабжены программируемым управлением, а участие мастеров во всех производственных процессах сведено к минимуму. Специалистам достаточно установить параметры реализуемой задачи и наблюдать за их соблюдением. При потребности вносятся лишь незначительные корректировки, а всю работу выполняет автоматика.

Нами внедрен активный мониторинг качества, который сопровождает весь процесс изготовления решеток. Мы не ограничиваем себя выполнением перечня типовых услуг. У нас можно заказать широкий спектр услуг дополнительного и сопроводительного характера. Мы комплексно подходим к своей работе и неизменно предоставляем клиентам именно тот результат, который им требуется. В работе мы используем различные металлы и всевозможнейшие сплавы на их основе. Невозможных задач для нас не существует, а ограничивается все исключительно воображением партнера и высказанными им пожеланиями.

Готовая продукция может быть подвергнута дополнительной обработке по любой технологии. При потребности нами может быть добавлен декор на решетки или нанесен орнамент.

Нами также предлагаются различные варианты крепежей для решеток. Их размещение возможно в самых разных местах, а это накладывает определенные обязательства на их конструктивные особенности. Но для нас нет ничего невозможного. А благодарность клиентов является лучшей наградой за всю проведенную нами работу.

Наши решетки и их преимущества

В каталоге вы без проблем можете выбрать одну из типовых вариаций. Но есть и иной путь. Мы готовы предложить вам изготовление решеток по индивидуальным эскизам. Их разработка может быть проведена вами самостоятельно или в сотрудничестве с нашим дизайнером. При этом нами учитывается целый ряд аспектов, а сама подготовка эскиза осуществляется в тесном взаимодействии с заказчиком.

Стоимость работы при таком подходе практически не меняется, но итоговый результат никого не сможет оставить равнодушным. Подобные декоративные вентиляционные решетки станут истинным украшением экстерьера или интерьера любого объекта.

Важно! Заказы любой сложности реализуются нами быстро и без проволочек.

А любая изготовленная нами решетка выгодно выделяется на фоне иных продуктов аналогичного типа за счет целого ряда своих преимуществ. Наибольшую значимость при этом имеют такие из них:

Эстетичное внешнее исполнение;
Разнообразие вариантов оформления и вариаций декора;

Основа только лишь из высококачественных материалов;
Отличные прочностные данные и высокая надежность;
Универсальность задействования в разных условиях;
Длительный период беспроблемного эксплуатирования;
Демократичный и доступный для всех желающих ценник.

Мы работаем на рынке вот уже довольно продолжительный временной период. И все это время неизменно предлагаем своим партнерам декоративные вентиляционные решетки в Москве высочайшего качества. Решетки, которые вызывают зависть у конкурентов, а качество их изготовления не имеет даже малейших нареканий или вопросов.

Виды вентиляционных решеток

Современные решетки для вентиляции характеризуются по целому ряду параметров и аспектов. Исходя из возможности управления проходящим через них воздушным потоком все они могут быть распределены по таким категориям:

Регулируемые;
Нерегулируемые.

В первом случае речь идет об устройствах, которые дополнены специальным механизмом. Он обеспечивает беспроблемное управление установленными лопастями для гибкого регулирования направления идущего потока воздуха. Предусмотрена и возможность полного перекрытия контура. Подобный формат решеток более функционален и комфортен в использовании. Их нерегулируемые аналоги лишены возможности управлять лопастями. Они расположены статично, а подобный недостаток в полной мере компенсируется за счет более доступного ценника на такие устройства.

Отдельного внимания заслуживают декоративные вентиляционные решетки из металла, которые дополнены обратным клапаном. Он представлен в виде специального запорного модуля, который исключает проникновение внутрь помещения посторонних запахов с улицы и пыли. Нельзя не отметить и решетки исключительно для наружного размещения, которые не только обеспечивают эффектный воздухозабор, но и защищают контур от проникновения внутрь мелких зверьков, веток, мусора и многого иного.

Различаются решетки и по своей форме. Преимущественно речь идет о круглых, квадратных и прямоугольных модулях. У каждого из них имеются свои особенности и преимущества, а выбор в пользу конкретного варианта в подавляющем большинстве ситуации зависит исключительно от личных пристрастий того или иного покупателя.

Классификация по месту размещения

Отличаются также конструктивные особенности решеток и место их установки. В этом случае используется такая классификация:

Наружные – установка таких устройств проходит на фасаде со стороны входа контура внутрь здания. Прочная и надежная основа эффективно противостоит различным внешним воздействиям, а наличие сетки исключает попадание внутрь контура посторонних предметов и любого мусора;
Внутренние – подобному формату декоративная роль присуща в максимальной мере. Но и такие решетки выполняют защитную функцию. Причем довольно часто они дополнительно комплектуются специальной сеткой для повышения эффективности защиты;
Приточные – модули такого типа задействуются для обеспечения комфортного воздухообмена между отдельными помещениями внутри здания. Устанавливаются круглые декоративные вентиляционные решетки в различных местах. Все зависит от их конкретной предназначенности и конструкции. Отсутствие встроенной сетки существенно снижает стоимость изделий и делает их покупку совершенно незатратной для любого бюджета.

Особенности монтажа декоративных решеток

Исходя из способа установки все решетки подразделяют на накладные и встраиваемые. В первом случае речь идет о тех модулях, которые монтируются непосредственно на стену. Именно такой формат по праву считается наиболее привлекательным. А подобный элемент декора позволяет придать любому помещению дополнительную эстетичность и оригинальность. Крепление элементов может осуществляться на клей, пену, саморезы и иные крепежные детали.

Решетки встраиваемого типа актуальны в местах выхода контура наружу. Здесь эстетичность отходит на второй план, а основной аспект делается именно на защитной функции. Но и в этой ситуации при грамотном подборе варианта оформления можно получить весьма неплохое с эстетической точки зрения дополнение к декору фасада.

Довольно часто встречаются встраиваемые в пол решетки. Но здесь основной упор делается на скрытие конвекторов и радиаторов. И тут декоративный аспект имеет крайне важное значение. Хотя при прохождении вентканала под полом решетка выполняет и свои непосредственные функции. Изделия такого типа преимущественно изготавливают из различных сплавов металла. Ведь нагрузка на них может воздействовать довольно существенная.

Да и на подоконниках накладные декоративные вентиляционные решетки уже давно не редкость. Важно лишь наличие достаточной ширины основания для размещения устройств. Внешний вид их может различаться в зависимости от стиля помещения и предпочтений владельца.

Одним из наиболее нестандартных мест размещения решеток по праву считаются двери. Зачастую речь идет о дверях в санузел или ванную комнату. Габариты модуля могут быть самыми разными, а дизайн и декор подбираются в индивидуальном порядке.

Всевозможнейшие вентиляционные сетки можно встретить и в гардеробных комнатах. Здесь оптимально будет смотреться любая из настенных моделей. Хотя и приточный вариант будет как нельзя более кстати. Для таких решеток характерны более компактные габариты и расширенная цветовая гамма. А их установка возможна не только на стеновые панели, но и на дверные полотна.

Система установки

Если вести речь об аспектах монтажа, то лишь некоторые решетки предназначены для жесткой настенной фиксации. Зачастую речь идет о съемной передней панели, которая после снятия предоставляет беспроблемный доступ ко внутренним элементам системы. Внутренняя инсталляция также обеспечивает более корректное размещение всего требуемого для работы оборудования. Речь идет о всевозможнейших переходниках, адаптерах, заслонках с регулированием и прочем.

Многие современные декоративные вентиляционные решетки устанавливаются на свои места посредством предусмотренных изготовителем распорных лапок. При более крупных габаритах возможно использование специальных монтажных рамок, которые встраиваются в стену. Статичное фиксирование преимущественно актуально для неподвижных моделей или щелевых диффузоров.

Отдельно стоит отметить встраиваемые в подоконники или двери решетки. Здесь имеет место прямое контактирование с массивом основы. Размещение решеток в натяжных полотнах требует предварительного обустройства в полотне специальных гильз, которые крепятся к черновой основе и беспроблемно выдерживают даже существенную нагрузку.

Материалы для декоративных решеток

В подавляющем большинстве случаев для изготовления решеток используют металл и всевозможнейшие сплавы на его основе. Первоочередно речь идет о алюминиевых сплавах и стали с оцинкованным покрытием, а также о нержавеющей стали, латуни, бронзе и даже меди. Но имеются и более экзотические аналоги. Внутри помещений довольно часто можно встретить пластиковые конструкции, а также решетки из дерева. Хотя их использование имеет определенное ограничение, а сама установка является скорее исключением, а не общепринятым правилом.

Важно! При изготовлении наружных контуров применяется более толстый металл по сравнению с внутренними.

Фасадные решетки преимущественно выполняют из алюминия или оцинкованной стали. Первый вариант обладает длительным эксплуатационным периодом, но не имеет при этом хорошей сопротивляемости физическим воздействиям. А второй приходит в негодность спустя всего пару лет. Идеальным вариантом считаются решетки из нержавеющей стали. Но их ценник по карману далеко не каждому.

Пластиковые аналоги актуальны исключительно для внутреннего задействования. Их цветовая гамма не ограничивается исключительно белым цветом, а разнообразие цветов гарантирует беспроблемный выбор оптимального варианта для той или иной ситуации. Это достаточно прочные и надежные конструкции, которые обладают незначительным весом и имеют вполне доступный ценник. Но их использование в зоне высоких температур не представляется возможным.

Наибольшую привлекательность имеют декоративные вентиляционные решетки из латуни, меди или же бронзы. Они имеют вполне нескромный внешний вид, а их использование для оформления фасада или интерьера позволяет получить довольно интересное и оригинальное решение.

Практически каждое такое изделие дополняется всевозможнейшими орнаментами, вензелями и украшениями. Установка подобных решеток возможна на полу и на стенах, а также на подоконниках. А для потолка они являются не самым удачным решением. При изготовлении редко используются типовые эскизы, а предпочтение отдается индивидуальным проектам с учетом всех пожеланий заказчиков.

Отдельного внимания заслуживают декоративные решетки из дерева. Их установка возможна в помещениях с умеренной влажностью. Ведь древесина весьма негативно реагирует на влагу и все что с ней связано. Такое изделие станет оптимальным дополнением интерьера в деревянном доме. Да и при наличии в отделке древесины подобные решетки будут смотреться как нельзя более кстати.

Функциональные особенности

Вентиляционные решетки не ограничиваются исключительно типовым функциональным оснащением. Некоторые модели предлагают ряд весьма интересных опциональных приспособлений. Наиболее часто речь идет о москитной сетке или улавливающем фильтре для очистки поступающего воздуха. А в переточных решетках нередко можно встретить особые V-образные планки, которые исключают распространение света между разными помещениями.

Отдельно регламентируется морозо- и водостойкость, а также сопротивляемость ударам и повышенной температуре. Возможно и оснащение решеток защитой от формирования конденсата. Весьма интересно смотрится и вариант совмещения решетки с точечным источником освещения.

Достойны упоминания и наружные решетки переточного типа, которые имеют встроенный теплообменный контур. Зачастую их работа проходит совместно с притоком и вытяжкой, а смена направления воздуха осуществляется в циклическом формате. Простое внешнее исполнение дополняется довольно сложной внутренней конструкцией, а само их использование позволяет улучшить энергоэффективность вентиляционного контура без снижения при этом воздухообмена.

Что учесть при заказе декоративных решеток?

Выбирая декоративные вентиляционные решетки следует принимать во внимание ряд определенных факторов. Наибольшую значимость имеют такие из них:

Основание – рама должна быть жесткой и прочной, а при ее больших размерах обязательно дополнение ребрами жесткости;
Форма – исполнение решетки может быть самым разным. Причем необязательно ограничиваться покупкой типового варианта. Вполне можно приобрести и решетку нестандартной конфигурации;
Габариты – важно провести предварительные замеры. Причем они должны быть максимально точными. Ведь заделать оставшиеся пустоты зачастую бывает весьма проблематично. Аналогичная ситуация и с расширением отверстия под слишком большой короб;
Крепление – оно должно быть не только надежным и практичным, но и удобным. Ведь возможно придется снимать решетку в дальнейшем, а работа эта не должна сопровождаться серьезными трудностями;
Отверстия – их формат может быть самым разным. Все зависит от личных пристрастий конкретного покупателя и его предпочтений. Дополнение в виде сетки будет далеко не лишним;
Ценовой аспект – не стоит гнаться за приобретением излишне дешевой модели. Качественная продукция просто не может иметь низкий ценник;
Цвет – при выборе декоративной решетки этот фактор имеет одно из определяющих значений. Ведь именно визуальная составляющая привлекает внимание. А ее реализация не должна вызывать наименьших нареканий. Декор и орнамент, фактура и стиль. Все должно радовать глаз и дарить наслаждение.

И помните. Декоративная решетка имеет не только функциональную предназначенность. Главная ее задача – успешное и оригинальное дополнение интерьера помещения.

Запросить цены

andeko.ru

Порошковая покраска металлических изделий в Белгороде – Выгодные цены на порошковую окраску металла

Чтобы избежать дополнительных расходов или возврата деталей на доработку,
следует обратить внимание на приведенные ниже требования

Принимаются только металлические изделия

Габаритные размеры изделия в подвешенном состоянии не должны превышать 1000 x 2000 x 3000 мм, а масса – не более 100 кг на 1 м длины

Чертежи изделий, тип и цвет краски должны быть заблаговременно согласованы с технологической службой

Изделия должны иметь предварительно согласованные технологические отверстия для подвешивания на конвейере. Конструкция изделий не должна препятствовать сливу химических растворов, используемых для подготовки поверхности, для этого должны быть предусмотрены сливные отверстия.

Сварочные швы должны быть тщательно зачищены, сварочные брызги, шлаки, металлическая стружка, различные включения не допускаются. Поверхность металла должна быть чистой, без следов коррозии, заусенцев, отслаивающейся окалины, остатков старого лакокрасочного покрытия, маркировочной краски и т. п.

Не принимаются окрашенные изделия – лакокрасочное покрытие должно быть полностью удалено. Изделие не должно содержать легкоплавких или легковоспламеняющихся деталей (температура при полимеризации краски +200ºС), резиновых уплотнителей, герметиков, пластмассовых деталей, смазочных материалов, утеплителей, тканей и т. п.

Сборочные единицы (металлические двери, шкафы, ящики, металлическая мебель и т. п.) должны поставляться в разобранном виде, т. е. необходимо снять двери с петель, замки, ручки, декоративные накладки, уплотнители, неметаллические детали и т. п.

ventec.ru

Леска для триммера стр.2

Название:

Выберите категорию:Все Перфорированный крепеж» Крепежные уголки»» Крепежный уголок равносторонний KUR»» Крепежный уголок 2 мм KU»» Крепежный уголок усиленный 2 мм KUU»» Крепежный уголок усиленный 2,5мм KUU»» Крепежный уголок под 135 градусов KUS»» Крепежный уголок асимметричный KUAS»» Крепежный уголок Z-образный KUZ»» Крепежный анкерный уголок KUL»» Крепёжный уголок скользящий KUC»» Крепежный уголок бетонный UB» Мебельные уголки»» Уголок оконный»» Уголок узкий KW»» Уголок бытовой UB»» Уголок цинк»» Уголок жёлтый цинк»» Уголок рамный»» Уголок балочный» Крепежные пластины»» Гвоздевая пластина PSE»» Крепежная пластина 2мм KP»» Пластина бытовая»» Пластина соединительная PS»» Пластина мебельная»» Оконные пластины REHAU, KBE, GEALAN, AOD» Скобяные изделия»» Петля накладная»» Дверные петли без врезки»» Петли-стрелы»» Петли рояльные»» Петли карточные»» Кронштейн APECS (белый и коричневый)» Крепеж для вагонки»» Кляймер для вагонки оцинкованный»» Кляймер для Блок-Хаус (имитация бруса)» Крепеж для террасной доски»» Крепеж ДекТай»» Крепеж ГвозDECK»» Крепление для планкера DUET» Комплектующие для профиля»» Прямой подвес профилей»» Соединитель двухуровневый 60х27»» Краб соединительный для профиля»» Удлинитель профиля 60х27»» Крепления Креммер для установки маяков» Перфорированная лента»» Перфорированная монтажная лента LM 1,5мм 2,0мм»» Перфорированная лента для вентиляции прямая LPP»» Перфорированная лента для вентиляции прямая (20 метров) LPP»» Перфорированная лента для вентиляции волна LPV»» Перфорированная тарная лента LPT»» Не перфорированная тарная лента LPT»» Перфорированная лента для теплого пола LPTP» Скользящая опора для стропил KUCIS, KUCISZ»» Открытая скользящая опора для стропил KUCIS»» Закрытая скользящая опора для стропил KUCISZ» Анкер регулировочный по высоте ARH» Держатель балки DB» Опора балки OB» Универсальная опора балки UOB» Опора бруса раскрытая OBR R» Опора бруса закрытая OBR Z» Соединитель бруса SB» Крепление Т-образное KT» Угловой соединитель US» Держатель столба универсальный DSU» Держатель для ступеней» Х-кронштейн для забора» Кронштейн опорный» Удлинитель профиля для забора» Проушина Pzp, Pzu» Шайба с муфтой» Основание колонны бруса тип U и L» Основание колонны ОК» Крепеж для стоек забивной KS» Пружинный узел СИЛА для стяжки бруса PU» Пружина для пружинного узла» Шайба дожимная СК 50/6» Кляймеры Саморезы, шурупы» Саморезы SPAX» Саморезы ГКЛ-металл» Саморезы ГКЛ-дерево» Саморезы EUROTEC» Саморез универсальный Pozi желтый цинк» Саморезы ГКЛ-дерево желтый цинк» Саморезы с прессшайбой для крепления листового металла СММ-SP- острые» Саморезы с прессшайбой для крепления листового металла CMM-SD- со сверлом» Саморезы для крепления металлических профилей СМК-SP -острые (Клоп)» Саморезы для крепления металлических профилей СМК-SD -со сверлом (Клоп)» Саморезы для гипсоволокнистых листов ГВЛ» Саморез кровельный оцинкованный КР с ZP» Саморез кровельный оцинкованный КР с ZP цветной» Саморез для крепления сэндвич-панелей SSP» Шурупы для крепления деревяных лаг и реек DIN 571 GL (глухарь)» Шуруп по бетону FRS-S Анкерная техника» Анкер болт с гайкой» Анкер болт HBM» Анкер забивной DRM» Анкер забивной латунный LAZ» Анкер-клин MAN» Анкер клиновой WAM» Рамный металлический дюбель MF» Заклепка алюминий-сталь Дюбельная техника» Забиваемый металлический дюбель-гвоздь HD» Дюбель фасадный TSX-S» Дюбель-гвоздь SM-L/SM-G» Дюбель для изоляции с пластиковым гвоздем IZO» Дюбель для изоляции с металлическим гвоздем IZM» Дюбель для изоляции с металлическим гвоздем c термоголовой IZL-T» Дюбель-гвоздь SM WKRET-MET» Шайба-рондоль» Дюбель-ежик» Дюбель универсальный (оранжевый) U-тип Крепеж для вентиляции» Кронштейн V-образный для профнастила М8 и М10» Перфолента» Траверса монтажная для воздуховодов» Шина монтажная оцинкованная» Уголок для фиксации воздуховодов» Скоба для стяжки фланцев М8» Лента уплотнительная межфланцевая самоклеющаяся» Кронштейн Т-образный монтажный» Пластина с гайкой с отверстием (цинк)» ХОМУТЫ»» Хомуты оцинкованные»» Трубный хомут для средней нагрузки»» Вентиляционный хомут с уплотнителем Метрический крепеж» Шпилька резьбовая 1 метр TR» Шпилька резьбовая 2 метра TR» Гайка DIN 934» Шайба усиленная DIN 9021» Гайка соединительная DIN 6334» Шайба плоская DIN 125» Шайба пружинная, гровер DIN 127» Болт полная резьба DIN 933 Гвозди» Гвозди строительные черные» Гвозди строительные оцинкованные» Гвозди ершёные оцинкованные» Гвозди винтовые оцинкованные» Гвозди финишные оцинкованные» Гвозди с большой плоской головой оцинкованные (кровельные)» Дюбель-гвоздь монтажный» Скоба строительная Полиэтиленовая пленка высший сорт Армированная пленка Polinet и стрейч-пленка Отрезные круги LUGA Abrasiv Электроды» Электроды PlasmaTec MONOLITH РЦ (E46) (МОНОЛИТ)» Электроды PlasmaTec МР-3 (E-46) Арсенал Система выравнивания плитки (СВП)» Клипса СВП» Клин СВП Люки-Невидимки (Практика)» Euro FORMAT-R 4 поколения серия АТР»» Малые»» Средние» EuroFORMAT-R 4 поколения серия ЕТР»» Большие (распашная) Люки под плитку. Люки под покраску» Люк под плитку Модерн» Люк под плитку Вектор» Люк под покраску Уголок» Люк под покраску Уголок 2+9 (2+12)» Люк под покраску Шаблон» Люк под покраску Катет» Люк под покраску потолочный Эталон» Люк под покраску К-30» Люк под покраску К-40 Решетки вентиляционные Эра» Решетки вентиляционные приточно-вытяжные» Решетки вентиляционные дверные приточно-вытяжные» Решетки вентиляционные приточно-вытяжные металлические» Решетки вентиляционные приточно вытяжные с регулируемым живым сечением» Решетка вентиляционная декоративная потолочная» Экран декоративный для оформления радиаторов отопления, ПВХ» Решётки приточно-вытяжные (серия РРН) Канальные Вентиляторы» Канальные вентиляторы ЭРА»» PROFIT»» MARS GDF»» CYCLONE-EBM»» TORNADO»» Вентиляторы канальные PRO»» Flow» Вентилятор канальный бесшумный (TD Испания)» Вентилятор канальный VENT» Осевой канальный вентилятор CV» Канальные вентиляторы TD-SILENT» Канальные вентиляторы ВК Осевые вентиляторы» COMFORT» HPS» NEO» Silent» Parus» STANDARD» AURA» SLIM» E 100 S Вентилятор осевой с антимоскитной сеткой» ERA Эра Вентилятор бытовой» DISC» FAVORITE» EURO Вентилятор осевой Storm ВЕНТИЛЯТОРЫ (BDRS, BDRAX, BSM, OBR)» BDRS — Радиальный вентилятор (металлический корпус)» OBR — Радиальный центробежный вентилятор АНИМОСТАТ Обратный клапан (пружинный) ВОЗДУХОВОДЫ» Старт-сэндвич» Переход 409х2Вх1мм» Переход 430хВА» кронштейн 430хВАх1мм» Газоход» Дымоходы двухконтурные 430/0.5мм + нерж.» Дымоходы одноконтурные 409-2В-1,0мм» Гофрированный алюминиевый воздуховод» Воздуховоды оцинковка 0,5мм» Воздуховоды нержавейка 0,5 мм» Прямоугольные воздуховоды (оцинковка 0,5мм)» Переходы оцинкованные Системы ПВХ каналов (круглых/плоских)» Система круглых ПВХ каналов»» Круглые каналы»» Канал телескопический»» Соединители круглых каналов»» Соединитель круглых каналов с обратным клапаном»» Соединитель с монтажной пластиной»» Соединитель с обратным клапаном и монтажной пластиной»» Настенная пластина»» Держатель»» Колено круглое»» Тройник» Системы плоских ПВХ каналов»» Плоские каналы»» Соединители плоских каналов»» Соединитель плоских каналов с обратным клапаном»» Колено вертикальное»» Колено горизонтальное»» Колено горизонтальное разноугловое»» Тройник горизонтальный»» Настенная пластина»» Настенная пластина с фланцем»» Держатель» Редукторы для плоских и круглых ПВХ каналов»» Редукторы круглые»» Редуктор прямоугольный»» Соединители»» Соединительное колено Оснастка и расходники» Сверла и буры»» Сверла по дереву»» Сверла по металлу»» Буры по бетону» Алмазные коронки» Коронки по металлу твердосплавные» Коронки по дереву/металлу» Коронки по бетону» Алмазные коронки и сверла Distar» Чашка алмазная шлифовальная» Круги черепашки (агшк) Крепеж, такелаж и фурнитура» ТАКЕЛАЖ»» Трос стальной DIN 3055»» Трос стальной в оплетке ПВХ DIN 3055»» Цепь сварная короткозвенная DIN 766»» Зажим DIN 741»» Карабин»» Карабин с фиксатором»» Талреп крюк-кольцо DIN 1480»» Рым-гайка DIN 582»» Стяжка кабельная Химический анкер» Химические капсулы» Аксессуары и принадлежности к химическим анкерам Наждачная бумага» Паркетная шлифшкурка для циклёвочных машин» Шлифовальная шкурка ORIENTKRAFT» Диски шлифовальные ORIENTCRAFT» Лента шлифовальная ORIENTFLEX Люки напольные FixTools Люки сантехнические» Люки сантехнические (без замка)» Люки сантехнические (с замком) Люк (белый, пластик) Настенная однорядная алюминиевая решетка Shuft 1 WA Решетки 2VA Двухрядные Алюминиевые Лестницы — Стремянки» Стремянки двухсторонние»» Стремянки двусторонние Дуэт» Алюминиевые Стремянки»» Стремянки Триумф»» Стремянки Мечта»» Алюминиевые стремянки Фаворит» Приставные»» Приставные лестницы Классик»» Приставные лестницы Комфорт-Профи-Пирамида» Лестницы двухсекционные»» Двухсекционные лестницы Классик» Лестницы трехсекционные»» Лестницы трехсекционные КЛАССИК» Лестницы-трансформеры»» Лестницы-трансформеры Классик»» Лестницы-трансформеры Простор» Аксессуары»» Платформа для ТФ 4х3 Простор»» Полка»» Платформа для ТФ 4х4 Простор»» Платформа для ТФ 4х5, 2х5 + 2х6 Простор Строительные вышки туры» ВСП 250-0.7×1.6 Эконом» ВСП 250-0.7×1.6» ВСП 250-1.0×2.0 Эконом» ВСП 250-1.0×2.0» ВСП 250-1.2×2.0 Эконом» ВСП 250-1.2×2.0» ВСП 250-1.6×1.6» ВСП 250-1.6×2.0» ВСП 250-2.0×2.0 Алмазные диски DISTAR» Turbo Expert» Turbo Extra» Turbo Super» Turbo Elit» Turbo Gabbro Aero» Turbo Elit Ultra» Turbo Elit Duo» Turbo Duplex» Turbo Master» Decor Slim» Razor» Gres Master» Esthete» Granite» Granite Premium» Granite Laser» Hard Ceramic» Gres Ultra» Marble» Technic» Technic Advanced» Classic» Classic Plus» Meteor» Sprinter Plus» Hit Stayer» Bestseller Ceramics» Ceramic Granite» Bestseller Turbo Universal» Bestseller Universal (сегмент)» Stone (сегментный)» Bestseller Abrasive Алмазные диски Baumesser» Алмазные диски TURBO, отрезные диски»» Алмазные диски Baumesser Turbo Beton»» Отрезные диски Baumesser Turbo Universal»» Алмазные диски Baumesser Turbo Beton PRO»» Отрезные диски Baumesser Turbo Stein PRO»» Алмазные диски Baumesser Turbo Stahlbeton PRO»» Диски отрезные Baumesser Turbo Stein» Алмазные круги сегментные»» Алмазные круги Baumesser Ziegelstein PRO»» Алмазные круги Baumesser Beton PRO»» Алмазные круги для асфальта Baumesser Asphalt PRO» Отрезные круги со сплошным алмазным слоем»» Отрезные круги Baumesser 1A1R Stein»» Отрезные круги Baumesser 1A1R Universal Ceramics»» Отрезные круги Baumesser 1A1R Stein Serpento PRO»» Круги отрезные Baumesser 1A1R Universal Pro Диски алмазные STRONG, HILBERG» HILBERG»» Алмазный диск для плиткореза по керамограниту, диск для резки плитки»» Диск для керамогранита, бетона и железобетона» STRONG»» СТД-113 Диск Сегмент (Черный)»» СТД-178 Диск Сегмент (Серый)»» СТД-143 Диск Турбо Усиленный (желтый)»» СТД-179 Диск Турбо Усиленный (серый)»» СТД-142 Диск Турбо Усиленный (черный)»» СТД-118 Диск Сегмент (Черный)»» СTД-175 Диск Алмазный Турбо сегмент с перфорацией»» СТД-120 Диск Сегмент (Черный)»» СТД-127 Диск Гладкий (Желтый)»» СТД-173 Диск Гладкий тонкий»» СТД-135 Диск Турбо и Сегмент»» СТД-131 Диск Турбо (Белый)»» СТД-114 Диск Сегмент (Желтый)»» СТД-126 Диск Гладкий Черный»» СТД-141 Диск Турбо-Усиленный (белый)»» СТД-125 Диск Гладкий (Белый)»» СТД-172 Гладкий Алмазный диск»» СТД-133 Диск Турбо (Белый)»» СТД-117 Диск Сегмент (Белый)»» СТД-116 Диск Сегмент (Белый)»» СТД-124 Диск Гладкий (Белый)»» СТД-132 Диск Турбо (Белый)»» СТД-176 Алмазный диск Супер Тонкий Турбо»» СТД-128 Диск Гладкий Тонкий»» СТД-114 Диск Сегмент (Синий)»» СТД-129 Диск Турбо (Белый)»» СТД-134 Диск Турбо Тонкий»» СТД-119 Диск Сегмент (Черный)»» СТД-177 Диск Вакумного Спекания»» СТД-170 Алмазный Диск Турбо Duplex»» Отрезной алмазный диск по бетону»» СТД-181 Диск Сегмент Лазер Диски по алюминию Диски пильные по дереву» Диски пильные 115» Диски пильные 125» Диски пильные 130» Диски пильные 150» Диски пильные 160» Диски пильные 180» Диски пильные 184» Диски пильные 190» Диски пильные 200» Диски пильные 210» Диски пильные 230» Диски пильные 250» Диски пильные 300» Диски пильные 350» Диски пильные 400» Диски пильные 450 Алмазный диск для заточки Стропы Прочие инструменты и аксессуары» Хомуты нейлоновые (Стяжки пластиковые)» Леска для триммера» Венчики для строительного миксера» Пробники электрические Деревообработка» Наборы кольцевых пил по дереву

Производитель:ВсеBITBoschD.BORDistarDospelEnergoluxEUROLUXHILBERGHILTIHUTERKraftoolMatrixSHUFTSoler and PalauSpartaSTRONGTech-KrepWKRET-METАнкер забивнойАрсеналГазоходГайка DIN 934Гофрированный алюминиевый воздуховодДмитровский заводДюбель-гвоздь РоссияКляммерКРЕОСТКрепеж для вентиляцииКрепеж для стоек забивнойкронштейн 430хВАх1ммКронштейн V-образныйКронштейн Т-образныйЛента уплотнительная межфланцевая самоклеющаясяЛист гладкийЛюк (белый, пластик)МонолитОснование колонныОснование колонны брусаПерфолентаПерфорированная лентаПерфорированный крепежПрактикаПроушинаПружинаПружинный узел СИЛАРЕСАНТАРифленый листРоссияСаморез по деревуСаморез по металлуСкоба для стяжки М8Старт-сэндвичТраверса монтажная для воздуховодовУголок для шинорейкиШайбаШайба плоская DIN 125Шайба с муфтойШайба усиленная DIN 9021Шина монтажная оцинкованнаяШпилька резьбоваяЭйфельЭра

Новинка: Всенетда

Спецпредложение: Всенетда

Результатов на странице: 1836547290

Найти

stroikrep.ru

Расчет воздухообмена покрасочной камеры

Покраска автомобиля стоит больших денег. Некоторые автолюбители пытаются выполнить эту процедуру в условиях гаража. Иные обращаются в те места, где оборудовано специальное помещение. Качество нанесения нового покрытия на кузов авто зависит от правильности монтажа вытяжки для покрасочной камеры. Она влияет не только на меры безопасности работников, но и на создание правильного микроклимата для сушки покрытия.

Виды вентиляции в гараже для покраски авто

Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.

Естественная

Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.

Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.

Механическая

Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:

одномоторные – работает один вентилятор на подаче воздуха;
двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.

Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.

Комбинированая

Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.

Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.

Требования

От того, какие созданы условия в покрасочной камере, зависит качество выполненных работ и безопасность работников. Требования по обустройству гаражного помещения к вытяжке, как основной части помещения, предъявляются следующие:

поддержка температурного режима. Производители краски указывают оптимальную температуру – 22-24 °С, поэтому в систему встраивают нагревающий элемент, если на улице воздух более холодный;
равномерное и направленное движение воздуха. В идеале вентиляция работает вертикально, сверху вниз;
поддержка уровня влажности от 50 до 70 %, чтобы предотвратить чрезмерно быстрое высыхание краски;
воздухообмен. В зависимости от типа выполняемых работ, воздух в помещении должен полностью меняться за определенное время.

Если гараж просторный, хорошо освещен по всему периметру, в нем нет никакого оборудования и стеллажей, он утеплен снаружи и изнутри, то организовать вентиляцию, отвечающую всем требованиям, не сложно.

Основные функции

Влажность, температура, чистота воздуха и скорость его движения влияют на качество окраски. Вентиляционная система призвана обеспечить комфортные условия при работе с красками, лаками, растворителями и другими подобными веществами.

Очистка воздуха в помещении и фильтрация

Гараж – это пыльное помещение. Если частички пыли не удалить с деталей во время покраски, то они налипнут на новое покрытие, испортив его качество. Воздухообмен в помещении предотвращает «летучесть» пыли, прижимая ее к полу. Установка фильтров на входе предотвратит попадание песка и других частичек внутрь помещения.

Внимание! Фильтр должен быть и в выходном канале, чтобы частички краски не попадали в атмосферу и не оседали на близлежащей территории, машинах, стоящих снаружи гаража.

Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске. Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления.

Обеспечение безопасности

В процессе покраски в воздух попадают пары и газы от растворителей и лакокрасочных материалов. Они токсичны, и представляют опасность для человека. Длительное пребывание в помещении без вентиляции приведет к отравлению работников парами.

Также эти газы взрыво- и пожароопасны. С помощью вентиляции предотвращается их скопление и снижается пожарная опасность покрасочной камеры.

Быстрая сушка

В режиме сушки в камеру подается горячий (до 80 °С) воздух, и обеспечивается быстрое высыхание покрытия.

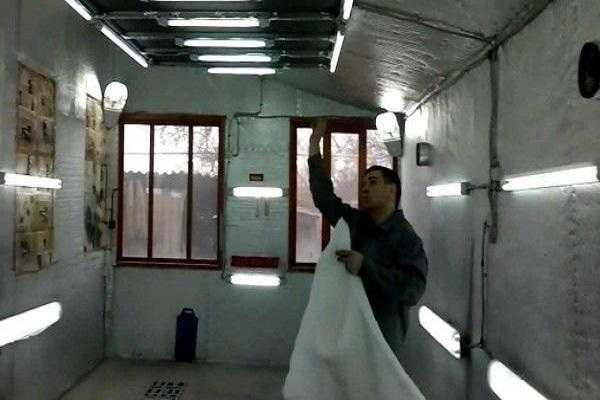

Установка вентиляции своими руками

На этапе проектирования гаража предусматривают возможность установки вентиляции. Если гараж уже построен, необходимо воспользоваться перфоратором для создания системы.

Сверху разводят вентиляционные каналы с фильтрами. Снаружи устанавливают блок, нагнетающий воздух. При необходимости в вентканал монтируют нагревательный элемент.

Монтируют два фильтра: крупный – для устранения больших механических частиц и мелкий – для забора пыли. Фильтры должны быть съемными, и периодически меняться.

На полу монтируют зону для забора воздуха. Для этого роют пару траншей по центру помещения. Сверху прикрывают их металлической решеткой. В канале также встраивают фильтры для очистки выходящего наружу воздуха. В канал монтируют второй вытяжной вентилятор. Точка выхода воздуха должна находиться на крыше гаража.

Места забора воздуха должны регулярно проверяться, чтобы они ничем не были закрыты. Если покрасочная камера строится для регулярного оказания услуг, то на вентиляции не экономят. При создании вентиляции «для себя» можно упростить схему, взяв часть оборудования в аренду на время покраски.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха. Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час.

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

респиратор;
перчатки;
защитная одежда;
маска и очки;
обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

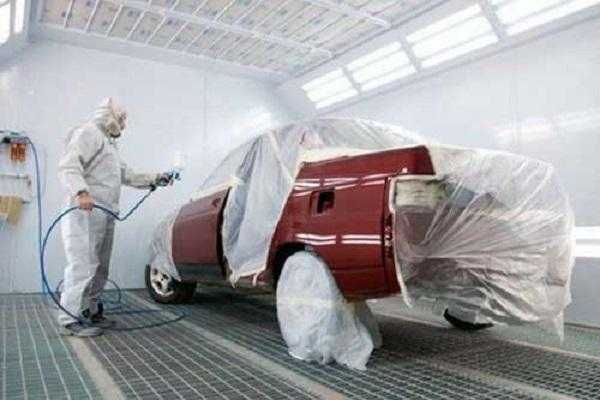

Покрасочная камера – специально оборудованное помещение, предназначенное для покраски металлических изделий, автомобилей. Покраска – сложный технологический процесс, и для получения качественного покрытия изделий бокс проектируется с учетом важных параметров. Одним из основных показателей, обеспечивающих нормальное функционирование всей системы, является вентиляция в покрасочной камере.

Основной проблемой покрасочных камер является выделение большого количества опасных для организма человека и окружающей среды паров растворителей и окрасочного тумана. Поэтому организация правильной вентиляции рабочего пространства помещения – важнейшая задача, требующая проведения точных расчетов. Вентиляция должна быть приточно-вытяжной общеобменной, а в нижней части камеры, т. е. в полу, необходимо установить вытяжку с фильтрующими элементами.

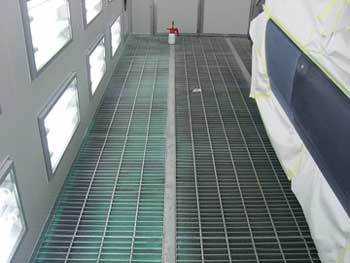

Часто нижняя вытяжка представляет собой утопленный пол с решетчатым основанием, установленным на 10-15 сантиметров выше пола. Между полом и решеткой в этой конструкции расположены вентиляционные вытяжные сопла с фильтрами.

Принцип работы покрасочной камеры

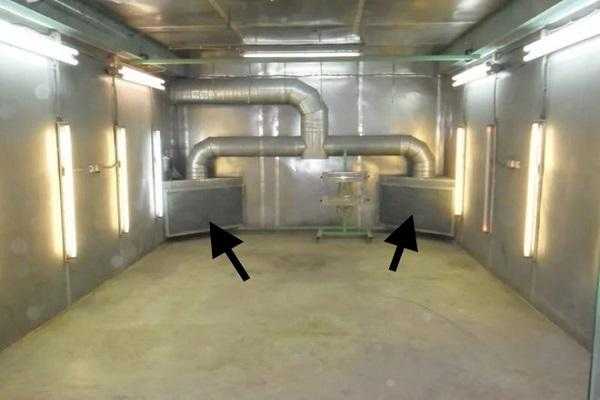

Движение воздушного потока в камере

С точки зрения вентиляции покрасочная камера является сложной системой. Для равномерного нанесения краски на изделия, отсутствия разводов и предупреждения других дефектов покраски в боксе должны быть созданы правильно рассчитанные потоки воздуха. Поэтому вентиляция и фильтрация выброса краски – важные элементы каждой покрасочной камеры.

Их использование обеспечивает очистку нагнетаемого извне воздуха и воздуха в рабочем помещении, а также осаждение и вывод наружу окрасочного тумана. Принцип работы покрасочной камеры в режиме окрашивания заключается в одновременном выполнении определенных действий:

Подача в рабочее помещение воздуха при температуре до 30 градусов;
Забор отработанного воздуха из рабочего помещения и чистого воздуха с улицы;
Выброс отработанного и очищенного воздуха из камеры.

Поступающий снаружи воздух очищается от пыли, проходя через пылезадерживающие фильтры, а отсасываемый из камеры отработанный воздух перед выбросом наружу очищается от частиц краски и паров растворителей, для чего используются краскозадерживающие фильтры. При этом кратность воздухообмена в покрасочном боксе, т. е. отношение удаляемого или подаваемого в помещение воздуха за один час к внутреннему объему рабочего помещения, может доходить до 130-200 раз в час.

Получается, что воздух в рабочем пространстве может циркулировать, выбрасываться или подаваться прямотоком.

Виды систем вентиляции

Вентиляция в покрасочной камере может быть одномоторной, двухмоторной и приточно-вытяжной. Кроме того, существуют помещения с проходящим воздушным потоком, с повышенным давлением и с разрежением.

В одномоторных камерах воздух поступает в помещение сверху, в рабочем помещении создается давление и красочный туман опускается вниз и выводится наружу через специально предназначенные для этого отверстия в полу. В двухмоторных камерах воздух поступает также сверху. Дополнительно в них установлен и нижний мотор, отсасывающей воздух из рабочего помещения на улицу.

В таких боксах вентиляция более эффективна, но с экономической точки зрения использование двухмоторной камеры не всегда целесообразно. Например, при небольших объемах покрасочных работ, малых потоках машин часто выгоднее может быть установка одномоторной камеры. Приточно-вытяжная система вентиляции покрасочной камеры работает в трех основных режимах:

Режим активной циркуляции воздуха с непрерывной фильтрацией, очисткой его от пыли перед началом работы
Режим забора воздуха снаружи с последующей его фильтрацией, нагревом до 30 градусов, подачей в рабочее пространство и выводом наружу без фильтрации через отверстия в полу (т. е. режим, поддерживающий постоянную температуру в камере во время работы)
Режим закачки отфильтрованного и нагретого до 60 градусов воздуха из камеры (т. е. сушка изделий после окрашивания)

Приточно-вытяжная вентиляция рассчитывается таким образом, чтобы в рабочем помещении не появлялись «мертвые зоны», в которых не обеспечена достаточная циркуляция воздуха, и после распыления краски ее мелкодисперсная пыль не выводится наружу, а зависает в воздухе.

Наиболее распространены камеры с повышенным давлением, в которых работает два вентилятора – нагнетающий и высасывающий. При этом производительность нагнетающего – больше, и образующийся в результате разности производительности вентиляторов излишек воздуха создает в камере повышенное давление. Внешняя пыль в рабочее пространство попасть не может вследствие того, что она вытесняется воздухом.

В камерах с проходящим потоком воздуха установлено два вентилятора с одинаковой производительностью, в результате чего давление снаружи равно внутреннему давлению в рабочем помещении. В отличие от бокса с повышенным давлением, такая камера должна быть максимально герметизированной во избежание попадания пыли внутрь. А в помещениях с разрежением имеются два вентилятора с разной производительностью: высасывающий воздух из камеры вентилятор имеет большую производительность.

Расчет системы вентиляции

Для правильного функционирования и безопасной работы важно произвести правильный расчет вентиляции внутри помещения, где производится окрашивание. Это поможет эффективно решить вопросы скопления окрасочной пыли и ядовитых паров в помещении, безопасности оператора камеры, а также обеспечит высокое качество покраски автомобиля. Кроме того, правильный расчет вентиляции необходим и с точки зрения предупреждения возникновения пожара и даже взрыва.

Расчет усложняется тем, что расход воздуха для окрашивания изделий зависит от их размеров. Например, для окрашивания небольших изделий кратность воздухообмена должна составлять примерно 5 раз в час, а для покраски автомобиля уже необходима большая кратность воздухообмена – до 100 и больше раз в час, но не менее 40. Получается, что для больших покрасочных камер окраска небольших изделий не выгодна с экономической точки зрения.

В то же время большая кратность воздухообмена необходима для сохранности здоровья маляра, так как при этом в помещении устанавливается оптимальная циркуляция воздуха, и вредные примеси в рабочем пространстве не накапливаются. Поэтому в современных камерах часто рабочие процессы автоматизированы, и вред для здоровья операторов исключен.

Схема вентиляции покрасочной камеры любого типа практически одинакова и заключается в основных режимах воздухообмена в рабочем помещении – подача воздуха в камеру, выброс его наружу и рециркуляция. Воздухообмен всегда осуществляется с применением двух вентиляторов определенной мощности. Расчет системы вентиляции заключается в правильном подборе параметров вентиляторов в соответствии с требуемым воздухообменом в помещении.

Расчет воздухообмена и производительности вентиляторов

В среднем, стандартная покрасочная камера характеризуется производительностью воздухообмена, равной приблизительно 20 тысячам кубических метров в час. Такая производительность одновременно гарантирует выполнение двух важнейших условий:

Высокое качество покраски изделий
Безопасные условия для работы человека

Для каждого конкретного рабочего помещения номинальный воздушный поток можно рассчитать индивидуально. Для этого необходимо знать объем помещения и среднее рекомендуемое значение кратности воздухообмена (не менее 40 раз в час). Перемножив два этих параметра, можно получить величину номинального воздушного потока для камеры.

Как уже говорилось, вентилятор для помещения окраски необходим не один, а два – приточного и вытяжного типов. Для каждого из них необходимо знать производительность и давление. Падение давления приточного вентилятора рассчитывается в соответствии с площадью потолочного фильтра, а давление падения вытяжного вентилятора – в соответствии с площадью напольного фильтра.

Требуемую для нормальной работы всей системы производительность вентиляторов выбирать необходимо по графикам зависимости давления от величины производительности воздухообмена в рабочем помещении камеры. Обычно такие графики предоставляют производители вентиляторов.

Пол покрасочной камеры – важный элемент вентиляции

Пол окрасочного отсека также является одним из элементов ее системы вентиляции. Для удаления отработанного воздуха в полу делают траншеи, которые потом закрываются металлическими решетками.

В траншеи устанавливают вытяжной вентилятор и фильтры для очистки воздуха. Также можно вместо траншей выполнить поднятие пола на 15–20 сантиметров. Для этого можно использовать готовый рифлено-дырчатый пол из стальных листов. В образовавшееся в результате поднятия пола пространство устанавливают вытяжной вентилятор и фильтры для очистки отработанного воздуха от паров растворителя и мелких частиц краски.

Вытяжные отверстия должны быть расположены так, чтобы в помещении не образовывались «мертвые зоны». Помимо этого, важно обеспечить быстрый и простой доступ к напольным фильтрам для их своевременной замены.

Вентиляционная система своими руками

При самостоятельном сооружении покрасочного бокса установку основных элементов вентиляционной системы начинают после того, как в помещении правильно обшиты стены и установлены осветительные элементы. Стены обычно обшиваются пластиковой вагонкой, металлическими листами. В качестве осветительных приборов рекомендуется использовать светодиодные или люминесцентные лампы. Поток света при этом должен быть не менее шестисот люмен. После этого в пол гаража устанавливают вытяжку, изготовленную на основе вентиляторов. А с помощью нескольких тэнов под потолком устанавливают воздухозабор с тепловой пушкой.

Воздух с помощью воздуховодов разводится из тепловой пушки по периметру рабочего помещения к центру. Тепловая пушка представляет собой вентилятор, который прогоняет воздух через разогретые спирали. При самостоятельном изготовлении тепловой пушки вместо спирали можно использовать нихромовую проволоку. Можно соорудить тепловую пушку и другим способом. Он заключается в проведении гофры от вентиляторов.

Тэнов необходимо установить шесть или восемь. Это электронагревательные приборы, выполненные в виде металлических трубок, которые заполнены электрическим теплопроводящим изолятором. В центре трубки вставлена токопроводящая нить в виде нихромовой проволоки. Эта нить имеет определенное электрическое сопротивление и необходима для передачи требуемой удельной мощности на поверхность тэна. Можно также использовать вместо тэна теплогенератор, который работает на солярке.

Однако тэны считаются более безопасными, поэтому предпочтительнее все-таки устанавливать именно их. Так осуществляется достаточный воздухообмен в покрасочном боксе, изготовленном самостоятельно.

Безопасность вентиляционной системы

Точный расчет и разработка эффективной схемы установки элементов вентиляции необходимы не только для получения отличного качества покраски автомобиля и других изделий, но и для обеспечения безопасной работы операторов камеры. Безопасность вентиляционной системы покрасочного бокса можно обеспечить тремя способами:

Установка обратных взрывозащищенных клапанов на воздуховодах;
Учет вида примесей, выделяемых в процессе работы;
Установка дополнительных местных вытяжных устройств в определенных местах.

Так, если в результате работы выделяются примеси, пары которых легче воздуха, то вентиляция проектируется так, чтобы одна треть воздуха выводилась из нижней камеры, остальной воздух – из верхней. Обратный порядок воздухообмена необходим в том случае, когда пары примесей тяжелее воздуха и, соответственно, их большее количество оседает внизу.

Взрывобезопасные местные вытяжки могут понадобиться в таких местах, где расположены установки струйной окраски, окрасочные столы и стенды, окрасочные ванны. Расчет вентиляционной системы покрасочной камеры – ответственная и непростая задача, от грамотного выполнения которой зависит нормальное функционирование самой системы, а также сохранность здоровья людей.

Вентиляция покрасочной камеры – это только не только средство повышения комфорта, но и необходимое условие обеспечения собственной безопасности. Вытяжка помогает отводить токсичные испарения, выделяющиеся при нанесении краски, а также удаляют пыль, мелкие абразивные частицы, которые могли остаться в воздухе после шлифовки поверхности ручным или электрическим инструментом.

Если вы намерены в гараже производить покраску автомобилей, каких-либо деталей или производить декоративную обработку поверхностей, вентиляция в покрасочной камере позволит выполнить санитарно-гигиенические требования. Ее легко можно сделать своими руками, без значительных финансовых вложений, произведя расчеты производительности и правильный монтаж.

Традиционно в гараже достаточно пыльно. Для нанесения качественного лакокрасочного покрытия такие условия не подойдут. Именно по этому, профессиональные покрасочные камеры оснащены системой вытяжек, с установленными фильтрами, клапанами и воздушными насосами. Более того, в гараже подобного типа стены изолируются полиэтиленовой пленкой или брезентом, а сам мастер надевает специальный костюм для покраски. Главная же задача вентиляции, которую вы будете делать своими руками – это отвод покрасочного тумана. Обычная вытяжка не справится с этой задачей, ни по причине низкой производительности, ни по месту расположение, которое не позволяет равномерно производить удаление загрязненного воздуха.

Из чего должна состоять вентиляция

В гараже, где оборудован покрасочный бокс, должен быть установлен вытяжной вентилятор. Именно он будет удалять значительный объем, содержащий в себе токсичные пары и частицы краски, воздух. Перед тем, как попасть в окружающую среду, на промышленных объектах и в профессиональных боксах устанавливаются специальные фильтры. Это могут быть угольные картриджи либо же фильтры механической очистки. Сделать своими руками подобный элемент достаточно просто, используя для этого поролон, синтетическую ткань.

Мало просто удалять загрязненный воздух, что делает вытяжка, необходимо также компенсировать притоком свежего воздуха отведенный объем. Это уже делает приточный вентилятор, который также оснащается механическим фильтром для предотвращения попадания мусора и листьев. Чтобы воздухообмен происходил равномерно, необходимо будет смонтировать систему вентиляционных каналов. Своими руками это можно сделать, используя трубу из нержавейки, специальные ПВХ трубы для вентиляции, или в качестве экономии подойдут даже канализационные ПП или ПВХ трубы.

Схема вентиляции покрасочной камеры

В гараже должно быть реализовано несколько точек забора и поступления воздуха. Расчет производительности приточного и вытяжного вентилятора очень важный вопрос.

Правила расчета вентиляции покрасочного бокса в гараже:

Минимальная скорость движения воздуха должна составлять от 25 см в секунду.
Контролировать нужно не только отвод пыли с бокса, но и очищать поступающий воздух;
Не стоит надеяться на естественную вентиляцию, поскольку она не сможет обеспечить требуемый объем воздуха, она будет работать неравномерно и всего с нескольких точек;
Если есть такая возможность, лучше установить равномерно вытяжные каналы над рабочей зоной. Это можно сделать, изготовив своими руками жесткий каркас, к которому будут прикреплены несколько воздухозаборных раструбов и, например, брезент или полиэтиленовая пленка. Таким образом, вы получите куполообразную удобную конструкцию, которая эффективно позволит удалять покрасочный туман.
Удобно работать в покрасочном боксе, оборудованным таймером или программатором

Расчет воздухообмена

Расчет воздухообмена производится по формуле:

Где Т – это разница температур воздуха между тем, которое находится в боксе, и подающимся с окружающей среды, Q – это объем бокса, а 0,36 – коэффициент воздухообмена.

В гараже большого объема воздухообмен должен происходить пропорционально увеличению объема покрасочной камеры. Это важно в случаях, когда нужно производить малярные работы над объемными предметами, например, пикапами или даже грузовиками.

Пример расчета необходимого воздухообмена

Допустим, имеется покрасочный бокс прямоугольной формы, 5х4 м. Высота потолка – 3 м. Покраска производится в осенний период и разница между входящим и отводящимся воздухом составляет 10 градусов.

Согласно формуле, получаются данные: Р = 5*4*3*10*0,36 = 216 м.куб/час.

Если же вы хотите собрать покрасочную камеру своими руками, лучше производить расчет исходя из максимальных и минимальных параметров воздухообмена. Поэтому, важно получить разницу между входным и отводимым воздухом для вашей климатической зоны. Потому, что средний показатель может достигать -30 градусов зимой, и +50 летом. От того, насколько прогревается помещение, можно получить дельту равную 30-40. Расчет с поправкой потребует производительности вашей системы вентиляции – 5*4*3*40*0,36 = 816 м.куб/час. Как видите, разница при осенней эксплуатации и зимней может быть более чем в 4 раза.

В таких условиях оператор покрасочной камеры не будет испытывать дискомфорт и можно будет избавиться от покрасочного тумана эффективно.

Оборудование

Главное вложение с финансовой точки зрения – это вентиляторы. Своими руками можно переоборудовать воздушные насосы, вытяжки, мощные вентиляторы для бытовых систем вентиляции, однако для покрасочной камеры основной риск – это пожар. Специализированные вентиляторы предусматривают регулировку количества оборотов, установку таймеров, программаторов или термостатов. Если вы планируете создать своими руками вентиляцию покрасочного бокса, не лишним будет установить по периметру датчики от пожара. Насыщенная легко воспламеняемыми веществами воздушная смесь представляет собой опасный фактор.

Вентилятор для покрасочной камеры

Важно, чтобы расчет производительности вентиляции, расположение воздушных каналов не влияло на качество покраски. Это значит, что прямое воздействие потоков воздуха, может повредить деликатную поверхность свежей краски. Следует убрать также любые препятствия на пути воздуха, во-первых, вы снизите нагрузку на вентиляторы, во-вторых, исключите попадание различных предметов в вентиляционные каналы. Дополнительная защита решетками поможет предотвратить всасывание фрагментов пленки, малярного материала.

Типы вентиляционных систем

Исходя из количества вентиляторов в вентиляционной системе, различают:

Одномоторную вентиляцию – когда с потолочных каналов поступает свежий воздух, и под давлением все загрязнители оседают на полу, где за счет естественной циркуляции выводятся за пределы помещения по каналам в полу.
Двухмоторная вентиляция – используется два двигателя. Верхний над объектом, и встроенный в напольном канале.

Во всех случаях предусмотрена установка фильтрующих элементов, однако, при большой нагрузке, при загрязнении фильтров двухмоторная система проявляет себя как более эффективная.

В связи с тем, что расчет вентиляции производится для достаточно большого объема воздуха, стоит внимательно отнестись к приточной вентиляции.

В профессиональных системах предусмотрен подогрев. При воздухообмене до 1000 м.куб/час температура в боксе начинает играть важную роль. Некоторые применяют рекуператоры, однако при такой производительности и низких температурах он просто перестанет работать. Какой же выход? Снизить производительность вентиляции до допустимого минимума, и организовать безопасный подогрев воздуха. Для качественной обработки поверхностей необходим определенный температурный режим. Бережная сушка при подогреве позволит равномерно просушивать только что окрашенные изделия.

Как можно все упростить

Для снижения затрат на приобретение дорогостоящего оборудования, используя бокс нерегулярно, можно повысить эффективность даже самой простой вентиляционной системы. Для этого предусматривается работа в активном и пассивном режимах. Активный режим используется для подготовки камеры к работе, очистки от пыли, закачке свежего воздуха. Второй момент – удаление покрасочного тумана после обработки детали и активное проветривание для оператора. Пассивный режим используется во время работы. Таким образом, вы не столкнетесь с большими потерями тепла, сможете быстро очищать помещение от остатков токсичных материалов, без больших финансовых вложений.

chevroletcars.ru

РубрикаРазное
