Воздушный клапан для канализации - принцип действия и установка аэратора

Чтобы канализация в доме работала эффективно и не создавала лишних проблем, необходимо учесть много нюансов. Одним из таких моментов является блокирование попадание неприятного запаха из труб в помещение.

Для этого все сантехнические приборы оснащаются сифонами с гидрозатвором, а центральный стояк – фановой (вентиляционной) трубой. Если фановая труба не справляется со своими обязанностями или она вообще отсутствует, можно установить канализационный аэратор.

Установка этого устройства не является обязательной, и делается как на уже рабочую систему, так и на новую.



Что такое канализационный аэратор и для чего он нужен

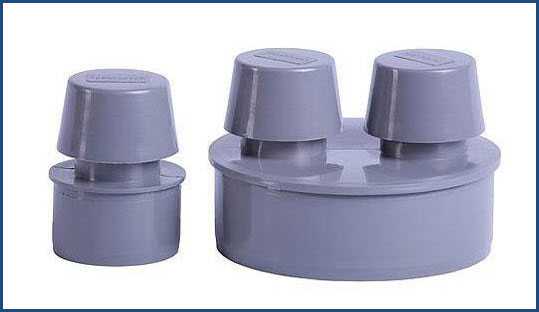

Воздушный клапан для канализации – небольшое пластиковое устройство с отверстием в корпусе для подачи воздуха. Внутри него находятся канал для прохождения воздуха и заслонка, которая срабатывает под действием мембраны или штока.

В обязанности канализационного аэратора входит:

  1. запирание неприятного запаха в трубах;
  2. стабилизация внутреннего и внешнего давления в трубопроводе.

Принцип работы

Как уже было сказано выше, работа этого устройства заключается в блокировке канализационных газов и компенсации давления в трубах. Замком для неприятного запаха обычно служит сифон, но не всегда успешно.

Видео: Для чего нужен канализационный вакуумный клапан

Все дело в том, при поступлении большого количества сливаемой жидкости, так называемый залповый сброс, в системе образуется большое давление. Когда же вода доходит до центрального стояка и устремляется в наружную канализацию, в трубах образуется вакуум, который приводит к срыву гидрозатворов. После чего запах свободно проникает в помещение. Чтобы этого не происходило, стояк оборудуется вентиляционной трубой и выводится на крышу.

Однако этот способ имеет несколько недостатков. Во первых он может просто напросто забиться, а во вторых при его монтаже может быть нарушена целостность кровли. Или как это часто происходит, особенно в старых домах с уже действующей канализацией, фановая труба вообще отсутствует.

Как только в трубе создалось разряжение, в аэраторе срабатывает мембрана и открывается отверстие. Через это отверстие в систему поступает недостающий воздух и давление стабилизируется. После того, как вода ушла, а канализация наполнилась воздухом и давление выравнялось, клапан закрывается и запахи не имеют возможности попасть внутрь помещения.

Установка канализационного аэратора

Для правильной установки воздушного клапана канализации необходимо соблюсти несколько правил.

  1. Аэратор должен находиться в теплом помещении, температура в котором не ниже нуля;
  2. Место должно быть доступно для обслуживания и замены клапана;
  3. Аэратор монтируется в раструб трубы и располагаться строго вертикально.

На заметку! Воздушный клапан устанавливается минимум на 10 см выше точки максимального сброса. Если система оборудована напольной решеткой для водосбора,минимальная высота монтажа – 35 см над уровнем пола.

Устройство современных канализационных клапанов позволяет устанавливать их практически в любом помещении: ванная комната, туалет, кухня, чердак и пр. Для монтажа аэратора вызов специалиста не обязателен, все можно сделать самостоятельно.

Этапы работ:

  • Отключение воды, во избежание несанкционированного сброса и образования потопа.
  • Если установка производится на горизонтальной трубе, часть трубы демонтируют. Если аэратор устанавливается на стояк, ничего снимать не нужно.
  • После этого производится сборка и установка клапана по инструкции идущей в комплекте.

На заметку! Если аэратор устанавливается в горизонтальной плоскости, то указатель в виде стрелочки, нанесенный на корпус, совпадал с направлением течения канализационных стоков.

Выбор аэратора

При выборе этого оборудования стоит обращать внимание на такие аспекты как:

  1. вид устройства;
  2. диаметр;
  3. компания — производитель.

Виды аэраторов

Сегодня производители предлагают на выбор три вида:

  • кинетический – задачей этого устройства является предотвращение скапливания в трубопроводе избыточного количества воздуха;
  • автоматический – служит для удаления воздуха, находящегося под высоким давлением;
  • комбинированный – совмещает функции двух предыдущих клапанов.

Для эффективной и бесперебойной работы канализационной системы лучше покупать последний вариант.



Диаметр клапана

Правильный выбор диаметра вакуумного канализационного клапана, это второй по значимости фактор который стоит учитывать при выборе устройства. Остановимся на этом подробнее.

Аэратор канализационный 50

Такой клапан может справляться только с небольшим количеством воды и устанавливаются на сливную трубу от ванны, раковины и т.п. Для его монтажа есть несколько правил:

  1. подключить его можно только к трубе с самым малым диаметром;
  2. монтируется после последнего сантехнического прибора;
  3. устанавливается в самой высокой точке трубопровода.

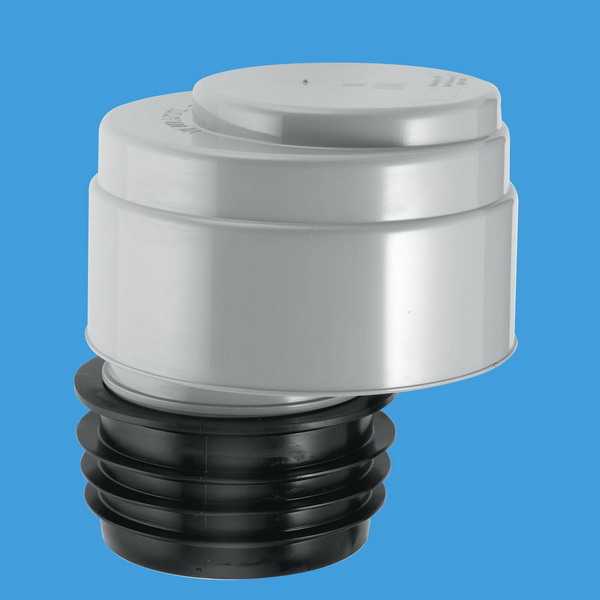

Аэратор канализационный 110

Эти клапаны способны справиться с большим количеством жидкости и подключаются к стояку или на окончание фановой трубы. Производится как с внутренним так и внешним монтажным элементом. Преимущества:

  • не нужно выводить трубу через перекрытия и кровлю;
  • автоматическое регулирование давления;
  • доступная цена и простой монтаж.

Выбор производителя и цена

Чтобы канализация работала бесперебойно и не доставляла лишних хлопот, лучше выбирать воздушный клапан от проверенных и известных производителей. Самые популярные и покупаемые аэраторы производятся следующими компаниями:

  1. Ostendorf – Германия;
  2. McAlpine – Шотландия;
  3. Политэк – Россия.

Ниже в таблице приведены средние цены на вакуумные канализационные клапаны этих производителей:

ПроизводительРазмер (мм)Цена (руб)
Ostendorf50550
110890 – 1 300
McAlpine50480
1101 100
Политэк50100 — 150
110200 — 300

Цены указанные в таблице средние, для Москвы и Московской области. Точную стоимость можно узнать на сайте производителя.

Выбирая канализационный аэратор тщательно подбирайте место его установки и заранее определитесь с необходимым видом и диаметром устройства. Если будете его самостоятельно устанавливать, соблюдайте инструкцию и правила монтажа, рекомендованные производителем клапана.

Видео: Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан

pro-kanalizaciju.ru

Аэратор канализационный - AQUEO.RU

Аэрация – это процесс насыщения воды воздухом. Жидкость может насыщаться различными способами: путем смешивания, пропускания воздуха из шланга через воду в виде пузырьков, циркуляции, растворения воздуха в воде или жидкости. Для интенсивного вдувания воздуха или газа в жидкость используются аэраторы. В статье речь пойдёт о канализационных аэраторах, их монтаже своими руками.

Вентиляционный клапан

Для информации. Принцип работы аэратора основан на процессе нагнетания воздуха в трубопровод для изменения свойств и плотности жидкости (воды). Любая жидкость может удерживать определенное количество газов (воздуха). Главной причиной неприятных запахов в канализационной системе является то, что атом кислорода прикреплён к сере, а свободный кислород отсутствует. С внедрением пузырькового кислорода неприятные запахи исчезают.

Монтаж канализационной вентиляции

Для того чтобы установить канализационную вентиляцию своими руками, понадобится сантехкомплект, включающий в себя канализационный стояк, фановую трубу, при необходимости воздушный клапан. Монтаж осуществляется следующим образом. Заводится канализационная труба в дом для подключения к сантехническим приборам. Обычно вводная труба врезается в центральную магистраль через колодец или в септик. Она ведётся под уклоном к фундаменту дома и далее заводится через грунт и полы.

Система канализации, туалет

Слив воды со смывного бачка осуществляется под давлением. В трубопроводе, где присутствовала вода, создаётся вакуум, который по правилам не допускается. Для того чтобы в канализации зона разрежения не возникала, и происходил воздухообмен, устанавливается фановый стояк с аэратором.

Верхний конец стояка выводится на метр или полметра через отверстие на чердак, если последний нежилой. Для мансарды такой воздухоотвод не приемлем. В этом случае канализационную отдушку делают под коньком крыши. Чтобы вывести туда трубу, предусматриваются закладные детали, зонтик и грибок. Сверху фановой трубы устанавливается сетка, чтобы в нее не попадали посторонние предметы.

Чтобы можно было прочищать канализационный стояк, на высоте 1,5 метров ставится ревизия. В одноэтажном доме фановый стояк можно вывести снаружи дома, желательно с северной стороны. При этом необходимо учитывать розу ветров во избежание попадания запахов в окно.

Если коротко ответить на вопрос, зачем нужна фановая труба, то она требуется для обеспечения отвода вредных испарений от канализации. Фановая труба служит соединяющей деталью между вентиляционным стояком и атмосферой, куда выводятся неприятные запахи.

Для информации. Монтаж канализационной вентиляции не сложен. Практически эта часть системы канализации включает в себя стояк и отводы к сантехприборам: унитазу и раковине. Аэратор (вентиляционный канал) можно установить на крыше дома.

Если площадь дома большая, и сантехприбры находятся на значительных расстояниях друг от друга, то возможна установка нескольких вентиляционных стояков. Это позволяет не прокладывать протяженные горизонтальные трубопроводы, которые снижают силу тяги. При подключении нескольких отводов к одному стояку трубы лучше размещать с некоторым уклоном.

Воздушный стояк и отводы

Установка воздушного клапана

Клапан для канализации необходим для вентиляции внутри помещения. Аэратор для канализации оснащен специальной мембраной, реагирующей на изменение давления в трубопроводе. С использованием аэратора не обязательно выводить фановый стояк на кровлю. Благодаря установке воздушного клапана, вентиляционный канал заканчивается на чердаке дома.

Для информации. Воздушные клапаны начали применять впервые для того, чтобы решить проблему замерзания вентиляции в холодном климате. В настоящее время в связи с постоянно возрастающей сложностью процессов требуются воздушные клапаны чрезвычайно надежные и долговечные.

Аэрационный клапан на стояке необходимо устанавливать на чердаке, поскольку замороженный он не работает. Запахов в доме не должно ощущаться, именно для этого нужен аэратор в канализации. Если в доме воздушный поток проходит по нескольким установленным стоякам, и основной выведен на крышу, то на другие можно установить аэратор канализационный 110. Такое техническое решение значительно сократит расходы. При выборе устройства следует учесть, что иногда требуется ручная регулировка.

Аэратор канализационный 50 может быть подключен максимум к двум сантехническим приборам. Монтируется воздушный клапан для канализации (аэратор 50 мм) вертикально:

  • от сантехнического оборудования не менее чем за метр;
  • в конце линии, после крайнего прибора;
  • на минимальном расстоянии 0,35 м от пола.

Аэраторы для канализации, как правило, устанавливаются в системе выше верхней точки слива, с доступом для проведения визуального осмотра и технического ремонта. С правильно установленным аэратором система прослужит долго, но периодическая проверка состояния клапана обязательна.

Полезный совет. Для монтажа канализации часто требуется совместить некоторые узлы, при этом сохранить пропускную способность. Поставьте аэратор 110 типа HL900NECO, в его комплекте имеется переходник с 110 на 50 мм, при этом пропускная способность падает незначительно.

Разновидность канализационного клапана

Управление воздуходувкой

Аэраторы канализационные работают на основе применения эффективной технологии. Модель системы аэрации представляет собой комбинацию клапана, воздуходувки и давления, которые участвуют в рабочем процессе.

Задача решается итерационно до тех пор, пока не произойдет уравновешивание фактического расхода воздуха для каждой зоны аэрации в пределах установленного допуска. В рамках системы аэрации регулирующие клапаны используются, чтобы уравновесить поток воздуха в зоне аэрации. Наиболее часто регулирующие клапаны используются для контроля аэрации затворов.

Цель системы аэрации – обеспечить необходимый воздушный поток, чтобы удовлетворить текущие потребности в кислороде в каждой зоне аэрации, сохраняя и уменьшая при этом давление в системе. Для того чтобы это происходило, управление воздуходувки и контроль распределения должны эффективно работать вместе.

Воздушные клапаны открываются, как только возникает необходимость в стабилизации давления в трубопроводе. Модель основана на стабилизации режима при меняющихся условиях нагрузки, поэтому она подходит для системы управления аэрацией. Давление в системе зависит от диаметра клапанов, которые выбираются исходя из расчета потребности.

Система аэрации в доме

Практическая польза аэратора

В качестве примера необходимости канализационного аэратора можно рассмотреть сливную систему в туалете. Сливы туалета и рукомойника подсоединены к одному вентиляционному стояку, который имеет выход в атмосферу на крыше. При спуске в туалете вода, поступая в стояк, всасывает воздух, и создается разница давлений. Мембрана воздушного клапана, реагируя на изменение давления, открывает путь для поступления воздуха.

Если не будет вентиляционного канала, неприятные запахи будут беспрепятственно проникать в дом. Канализационные испарения чрезвычайно вредны, в них может содержаться смертельный метан, а также вирусы, грибковые споры и другие микроорганизмы. При наличии давления, отличного от атмосферного, гидросистема остаётся герметичной и не позволяет неприятному воздуху выходить наружу.

Функцию выравнивания давления в гидросистеме выполняет мембрана воздушного клапана, которая:

  • Открывается при сливе воды в сантехнических устройствах. При этом в систему начинает поступать воздух;
  • Закрывается под действием гравитационных сил, когда давление становится равным атмосферному.

Таким образом, при перепадах давлений в трубопроводе мембрана удерживает неприятные запахи внутри системы.

Аэрационный клапан

Организованная естественная вентиляция является одним из наиболее важных аспектов создания системы канализации. При этом основными моментами являются правильный расчет системных параметров, поддержание стабилизации давления воздушного потока. Удаление зловонных запахов – это именно то, для чего нужен аэратор в канализации. О том, как правильно его применять, можно посмотреть в видео.

Видео

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Вентиляционный диффузор: цены и принцип работы

Чтобы вентиляция, которой оснащен дом, могла работать бесперебойно и качественно, необходимо организовать сбалансированную конструкцию системы. Если в конструкцию не включен диффузор вентиляционный, то рассчитывать на то, что вентиляция будет обеспечивать необходимые условия относительно воздушного пространства, в таком доме не стоит. Диффузор вентиляционный отвечает за ряд очень важных функций, которыми должна быть наделена любая грамотная и качественная система. В чем заключается его функционирование и особенности работы следует рассмотреть более детально, а также понять каким образом происходит процесс монтажа.

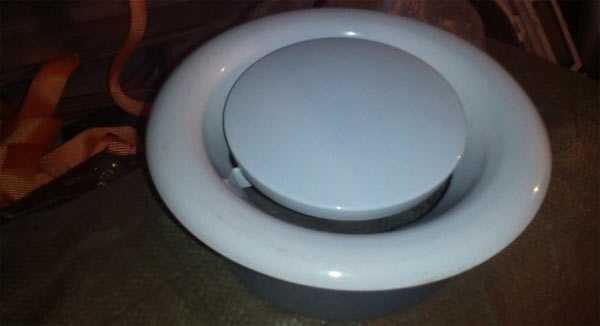

Вентиляционный диффузор

Содержание статьи:

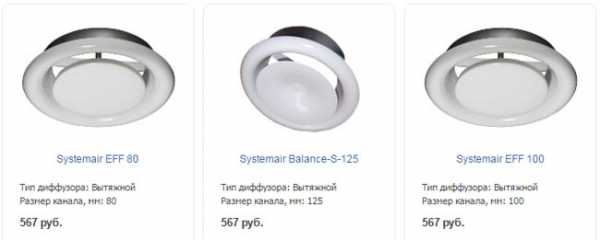

Цены на вентиляционные диффузоры

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняков Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоков Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжки Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессом Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.

Виды вентиляционных диффузоров

Видовое разнообразие вентиляционных диффузоров достаточно обширно из-за множества критериев, по которым происходит их разделение на таковые. В таблице указаны все возможные модификации вентиляционных диффузоров.

Разделение на виды в зависимости от:
Материала изготовления корпуса Назначения Места установки Формы
металлические приточные потолочные прямоугольные
пластиковые вытяжные настенные круглые
  сопловые
  регулирующие подачу воздуха

Если рассматривать каждую разновидность более детально, то можно охарактеризовать каждый следующим образом.

Разнообразие форм

Выбирая диффузор себе домой, необходимо знать ряд их особенностей, которые помогут остановиться на правильной модели. Касаемо различия по формам вентиляционные диффузоры могут характеризоваться следующими особенностями:

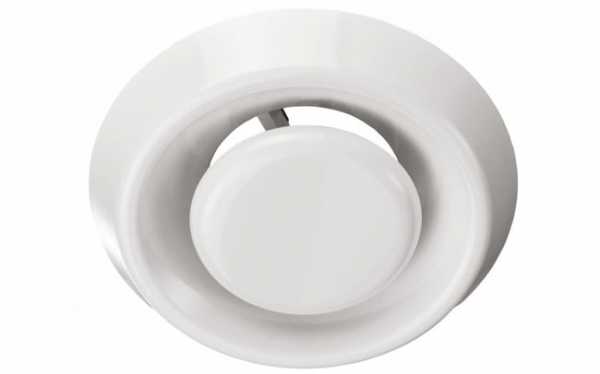

  1. диффузор круглой формы;
  2. диффузор прямоугольной формы.

Справка: относительно дизайна интерьера, в который будут включены и диффузоры, можно отдать предпочтение моделям с круглой формой, потому как они по внешнему виду схожи с ламповыми плафонами и это позволяет им гармонично вписываться в любое дизайнерское решение в помещении.

Модельный ряд, разделяющийся относительно формы, может иметь некоторые свои особенности в назначении:

  • Диффузор веерного типа имеет встроенный клапан, который контролирует количество проходящего воздуха, также оснащен специальными приспособлениями, которые позволяют установить устройство на потолок;
  • Тарельчатый тип используется крайне редко, поскольку не отвечает требованиям, относительно дизайна помещений;
  • Щелевая разновидность устанавливается для того, чтобы скорректировать направленность воздушных потоков. Учитывая форму такого диффузора можно менять угол воздушного выходящего потока. Кроме этого устройство имеет небольшие размеры, а короба, в которых производится установка, очень компактны, что обеспечивает их практически полную незаметность в стене или потолке. Установка таковых также очень проста, для нее необходимы лишь кронштейны, и возможен монтаж в очень маленьком пространстве.

Выбор для дальнейшей установки определенной разновидности должен зависеть только от индивидуальных особенностей и желаний каждого.

Различие назначения

Отталкиваясь от практической стороны в вопросе о выборе и приобретении диффузора в вентиляцию, можно охарактеризовать все его разновидности следующим образом.

Приточная разновидность Такой тип модели необходим для того, чтобы захватывать свежие воздушные потоки, которые поступают снаружи и проводить за короткий промежуток времени в атмосферу пространства комнаты через вентиляционную систему.

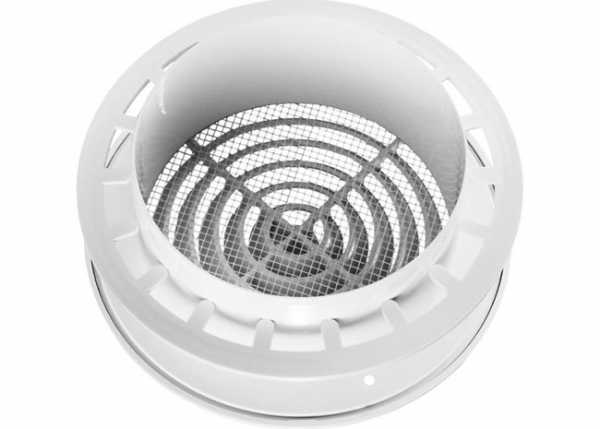

Вытяжная разновидность Такой тип диффузора вентиляционного осуществляет свою работу по аналогичному принципу с теми разновидностями, что выводят воздушные массы из помещения. Они обеспечивают равномерность распределения масс воздуха, что позволяет проветривать максимальные площади жилой комнаты. За счет того, что струя воздуха проходит через диффузор, она становиться рассеянной и двигается по круговой траектории, выходя наружу. Такие устройства еще называют вихревыми, поскольку их принцип работы позволяет забирать различные струи воздуха в вентиляцию с разных точек комнаты. Это обеспечивает немаловажный момент удаления переработанного воздуха их комнаты. Помимо этого воздух выводится с очень высокой скоростью благодаря диффузору.
Универсальная разновидность Такая разновидность диффузора способна осуществлять передачу воздушных потоков в противоположных направлениях. При этом происходит перемещение различных воздушных масс между вентиляционными системами оттока и притока.
Сопловая разновидность Сопловая разновидность позволяет создавать при необходимости потоки воздуха узкой направленности, а именно струйный поток. Это необходимо в тех случаях, если нужно осуществить подачу воздушных масс на такое расстояние, на котором прокладка системы для реализации вентиляции возможной не представляется.

Кроме стандартных диффузоров, предназначенных для установки в систему вентилирования помещений, часто причисляют и простые решетки или жалюзи, с их помощью осуществляется защита вентиляционной системы, чтобы в нее не попадала грязь и различного рода предметы. Такие приспособления также производят рассеивание проходящих через них воздушных масс.

Есть еще разновидность диффузоров, которая позволяет регулировать силу и скорость, с которой производится подача, либо устранение воздуха. Такая функция доступна благодаря оснащению диффузоров механическим приводом, которым можно управлять дистанционно, используя специальный пульт.

Что касается разнообразия видов, в основе которого лежит материал, из которого производят диффузоры, то они могут различаться по следующим характеристикам:

  • Металлические. В основном металлом для изготовления является алюминий или сталь. Такая разновидность отличается высоким уровнем прочности и надежности в эксплуатационный период. Помимо этого, устройства имеют оптимальный дизайн и не склонны к поломкам. Стоимость у них немного больше, чем у аналогичных диффузоров, сделанных из пластикового сырья.
  • Пластиковые. Из преимуществ диффузоров вентиляционных, которые сделаны из такого материала можно назвать такие как неподверженность коррозионным процессам и процессам гниения. Также они очень легкие и относительно дизайна их выбор гораздо обширнее, потому как имеются различные варианты цветов.

Как правильно произвести установку вентиляционного диффузора

Любая разновидность диффузора, которая имеется в ассортименте в продаже, предназначена для установки в уже имеющееся и специально сделанное под это устройство отверстие, которое будет отвечать необходимым требованиям относительно формы и размера. Диффузоры оснащены специальными защелками, которые необходимы для обеспечения фиксации. Диффузоры можно устанавливать в гибкий воздуховод, либо в жестяной канал.

Справка: для того, чтобы избежать проблем при установке, следует заранее позаботиться о том, чтобы отверстие для устройства отвечало необходимым параметрам в точности, а именно повторяло форму и размер диффузора. Подбор же устройства подходящего цвета сможет вписать его в любой интерьер.

Если есть необходимость повести монтаж диффузора в канал жесткого типа, то следующий алгоритм в этом поможет:

  • Первым делом определяются размеры отверстия, в которое будет вмонтировано устройство и производится подбор такового в точности с этими параметрами.
  • Непосредственная установка приспособления для рассеивания воздуха заключается в том, чтобы вставить его в имеющийся проем до момента пока не будет слышен характерный щелчок. Делать это следует плавно, чтобы корпус не треснул.
  • После того, как диффузор был вставлен в отверстие, следует внимательно просмотреть всю поверхность на предмет выступов или неровностей между устройством и проемом.
  • В случае обнаружения неровного монтажа, необходимо убедиться в том, что все защёлкивающиеся механизмы сработали, в ином случае надавить в необходимой части на устройство до момента его ровной установки.

Если к мягкому каналу вентиляции нужно присоединить диффузор, то последовательность действий будет такой:

  • Изначально необходимо достать мягкий рукав, после чего осуществить прикрепление диффузора.
  • После этого в нужно рукав поместить обратно в канал, а после этого устройство для рассеивания воздуха.
  • Когда вся система будет соприкасаться со стеной, необходимо немного сильнее надавливать на сам диффузор, чтобы защелкивающиеся механизмы могли сработать.
  • Обязательно необходимо проконтролировать равномерность установки и отсутствие выступов над стеной.

Если есть необходимость осуществить монтаж диффузора в вентиляционную систему вытяжного типа, то процесс следующий:

  • Первостепенно должно быть приготовлено отверстие, в которое будет вставлен диффузор. Лучше всего прибегнуть к использованию труб, в которых имеется место, предназначенное для установки диффузора.
  • Из трубы можно сделать отверстие в стене для диффузора, отмерив длину между внешним и внутренним краем стены, после чего отрезать часть трубы аналогичного размера.
  • Отрезанная часть трубы вставляется в отверстие, после чего производится монтаж диффузора по аналогичному выше принципу.
  • Крепить трубу можно при помощи монтажной пены.

Справка: в случае отсутствия на диффузоре креплений-защелок, присоединение устройства можно организовать, воспользовавшись анкерами, саморезами или клеем.

Заключение

За счет того, что в комнате установлено такое нехитрое устройство, как диффузор, кроме правильно распределенных воздушных масс, в ней происходит сохранение тепла. Помимо этого такое устройство как диффузор вентиляционный способны гармонично смотреться в интерьере.

v-teplo.ru

вентилируемый конек крыши, коньковый аэратор своими руками, вентиляционный конек

Содержание:

Надёжная и прочная кровля является залогом долговечности жилого строения в целом. Однако качество кровельной конструкции напрямую зависит от множества нюансов, которые следует учитывать при ее обустройстве.

Не является исключением и мягкое кровельное покрытие, пользующееся большой популярностью в современном строительстве. Монтаж его требует учета многих факторов и грамотного обустройства различных компонентов, не последнюю роль среди которых играет эффективная система вентиляции. Не обеспечив нормальный воздухообмен внутри кровельного сооружения, вряд ли можно рассчитывать на то, что оно будет служить длительно и безупречно.


Для чего нужна вентиляция крыши

Система вентиляции мягкой кровли обеспечивает осуществление ряда важных функций, таких как:

  • обмен тепла и воздуха между внутренним пространством кровли и окружающей средой;
  • предупреждение конденсации внутри кровельной конструкции, приводящей к порче и гниению различных ее элементов;
  • теплообмен между подкровельным пространством и жилым помещением.


Отсутствие нормальной вентиляции крыши из мягкой кровли довольно быстро сказывается на её качестве и функциях, проявляясь в следующем:

  • В морозное время года теплый воздух из помещения, поднимаясь кверху, разогревает кровельное покрытие. Если на крыше имеется снег, он начинает медленно таять, стекая по скатам и образуя сосульки, висящие на карнизных свесах.
  • В результате воздействия тепла из жилого помещения на более холодную кровлю образуется конденсат в подкровельном пространстве. Появившаяся влага проникает в обрешеточные, стропильные и прочие конструкции, вызывая распространение плесени, грибков и гнилостных микроорганизмов.
  • В жаркий летний сезон при отсутствии нормальной вентиляции разогрев кровельного покрытия приводит к значительному повышению температуры внутри самого жилища.

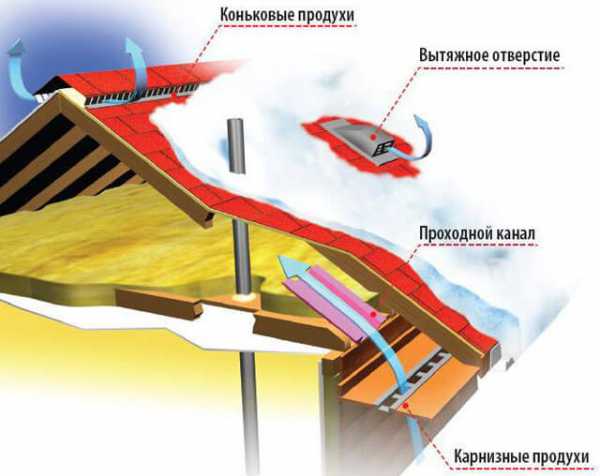

Устройство вентиляционной системы мягкой кровли

В прошлом при строительстве домов функция вентиляции подкровельного пространства отводилась главным образом обустраиваемым для этого слуховым окнам. Однако эффективность их, как правило, недостаточна, и в любом случае остаются участки с плохим проветриванием. Поэтому в настоящее время с данной целью используются более современные вентиляционные конструкции. В частности, одним из наиболее эффективных вариантов является обустройство вентилируемого конька для мягкой кровли.

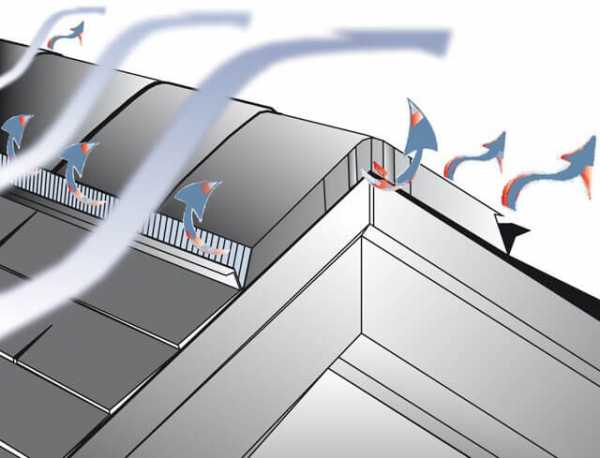

Функционирование коньковой вентиляции происходит вследствие процесса конвекции, в результате которого теплые воздушные массы поднимаются от карниза вверх, а холодный воздух, напротив, стягивается вниз. Вентиляционная система при этом имеет свои зоны входа и выхода. Вход воздуха в подкровельное пространство происходит снизу, через кровельные свесы, а коньковая конструкция вверху служит местом выхода.


Для того, чтобы сквозь кровельные свесы вместе с воздухом не проникли насекомые, мелкие животные или грязь, их оборудуют специальными планками, решетками либо перфорированными софитами. Что касается же конька для мягкой кровли вверху конструкции, то для обеспечения полноценной вентиляции желательно монтировать его по всей длине крыши. Такое устройство вентиляционного конька позволяет ему выполнять свои функции максимально эффективно, избежав появления зон с плохим проветриванием.

Монтаж вентиляционного конька для мягкой кровли осуществляется одним из двух способов:

  1. В коньковой конструкции крыши по всей ее длине обустраивается зазор, на который сверху монтируется коньковый элемент (чаще треугольный) с перфорациями либо зазорами по боковым сторонам.

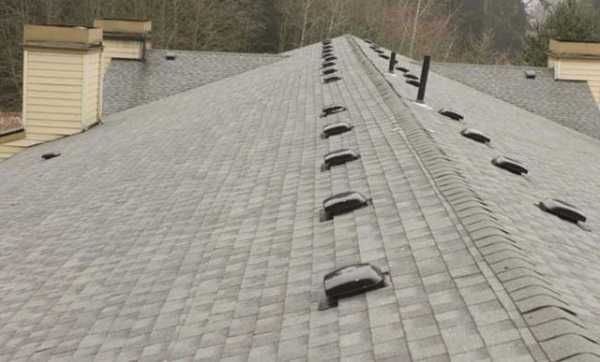

  2. По верхнему ребру крыши монтируется специальный коньковый аэратор. Он представляет собой элемент с цельной верхней частью и перфорациями по бокам, внутри которого имеется фильтр, препятствующий попаданию в вентиляционное пространство осадков, насекомых, листвы и пыли. Аэраторы для кровли обычно имеют длину в 50-122 сантиметра, поэтому для укладки по всей длине конька несколько из них скрепляют между собой. Сверху коньковый аэратор покрывают гонтами мягкой кровли, что делает его незаметным на фоне кровельного покрытия.


Материалом для изготовления современных коньковых аэраторов чаще всего служит прочный пластик, устойчивый к ультрафиолетовым лучам и температурным перепадам. Реже они изготавливаются из полиэтилена низкого давления или из полипропилена.

Самостоятельное изготовление конькового аэратора для мягкой кровли

Элементы для обустройства вентиляционной системы мягкой кровли не обязательно приобретать в готовом виде. При наличии определённых навыков и сноровки можно изготовить коньковый аэратор своими руками. Устройство его будет несколько отличаться от готовых систем кровельной вентиляции, по эффективности, однако, не уступая им.


Для изготовления конькового аэратора понадобятся следующие материалы:

  • бруски сечением 5 на 5 и длиной в 30 сантиметров;
  • листы ОСП или влагостойкой фанеры;
  • сетка оцинкованная штукатурная.

Устройство вентилируемого конька

Сам процесс изготовления вентилируемого конькового устройства состоит из следующих этапов:

  1. Вверху конька прорезается зазор для вентиляции шириной в 3-5 сантиметров. Зазор обустраивается почти по всей длине крыши, за исключением последних 15-20 сантиметров на концевом участке. По обеим сторонам от него оставляются непокрытые битумной черепицей участки шириной в 30 сантиметров для набивания брусков.
  2. По всей длине зазора, по обе стороны от него, укладывается оцинкованная сетка. Для обеспечения лучшей фильтрации, желательно покрыть сеткой и сам зазор.
  3. Поверх сетки справа и слева от зазора набиваются бруски перпендикулярно коньку, с промежутками в 30-50 сантиметров.
  4. С боковой стороны сетка перекидывается через бруски снизу вверх.
  5. Поверх брусков и сетки набиваются листы ОСП или влагостойкой фанеры.
  6. ОСП или фанерные листы перекрывают с боковых сторон карнизной планкой. После этого сам вентилируемый конек можно считать готовым, и остается только покрыть его битумной черепицей.
  7. Поверх листов набивается подкладочный ковер, а затем на него укладываются листы мягкой черепицы.


Следует отметить, что имеющиеся в продаже вентиляционные коньковые системы обычно доступны по цене, а установка их значительно легче, поэтому не всегда имеет смысл браться за их самостоятельное изготовление. Экономия в большинстве случаев навряд ли будет слишком значимой, а временные потери могут оказаться весьма существенными.

Наконец, стоит сказать и о том, что в некоторых случаях для полноценного проветривания подкровельного пространства коньковой вентиляции может оказаться недостаточно. В частности, при больших размерах кровли иногда требуется дополнительная установка точечных скатных аэраторов, способных усилить вентиляцию для обеспечения эффективного воздухообмена.



kryshadoma.com
