Вентиляция естественная вентиляция искусственная вентиляция – Естественная и искусственная вентиляция: особенности

Естественная и искусственная вентиляция: особенности

Вентиляция в любом помещении является обязательной. Естественная и искусственная вентиляция способствует нормальной циркуляции воздуха в помещении, выведению углекислого газа и других вредных веществ из воздуха. Некачественная вентиляция способствует ухудшению самочувствия человека, кроме того, в помещениях с повышенной влажностью и плохой вентиляционной системой возрастает риск образования плесени и грибков.

Общая схема устройства системы вентиляции.

Разновидности вентиляционных систем

Вентиляция — это процесс воздухообмена в помещении. Сегодня различается несколько разновидностей:

• в зависимости от способа движения воздуха ее можно разделить на искусственную и естественную;
• исходя из назначения вентиляция делится на вытяжную и приточную;
• по типу конструкции делится на моноблочную и наборную;
• в зависимости от зоны обслуживания общеобменная и местная.

Вернуться к оглавлению

Вентиляция естественная: нюансы

Вентиляция естественная обязательно конструируется во время строительства любого жилого дома. В таком случае свежий воздух проникает в помещение через различные отверстия, щели, открытые окна или двери и выводится через специальные вентиляционные каналы.

Система естественной вентиляции с идеальным смешиванием.

Такие вентиляционные точки располагаются в ванной комнате, туалете и на кухне. Эту систему вентиляции можно отнести к практичному варианту, поскольку в ней отсутствуют движущиеся элементы, которые могут сломаться.

Поэтому естественный вариант прослужит очень долго. Но есть и негативные моменты такой системы воздухообмена — зависимость от внешних факторов. Особенно это связано с температурой воздуха, скоростью ветра и его направлением. При некоторых погодных условиях такая система может полностью перестать работать.

Для естественной вентиляции большое значение имеет разница давления воздуха между помещением и дефлектором — вытяжным устройством на крыше здания. Также процесс естественного воздухообмена осуществляется вследствие разного показателя температуры.

Вернуться к оглавлению

Искусственная вентиляция

Искусственная или механическая вентиляционная система необходимо в том случае, если естественная не обеспечивает достаточный уровень циркуляции воздуха. В основе искусственной системы стоит использование вспомогательных элементов, которые значительно увеличивают вентиляцию воздуха в помещении. Именно исходя из этого такую систему все чаще устанавливают в офисах, квартирах и частных домах.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий.

Механическая система вентиляции состоит из основных элементов:

• вентилятор;
• фильтр;
• при необходимости может быть установлен воздухонагреватель.

Такая система вполне может обеспечить циркуляцию воздуха на достаточно большой площади. При этом воздух, который будет поступать в помещение, будет очищаться, увлажнятся и при необходимости подогреваться. Такие функции будут напрямую зависеть от комплектации системы.

Вернуться к оглавлению

Приточная система вентиляции

Если в помещении необходимо установить систему, которая будет подавать свежий воздух и выводить углекислый газ, используют приточный вариант искусственной вентиляции. Такая установка состоит из нескольких основных компонентов.

Для того чтобы воздух поступал с улицы, снаружи устанавливается специальная воздухозаборная решетка, через которую проходят воздушные массы. Кроме того, что такая решетка имеет презентабельный внешний вид и не испортит фасад здания, она выполняет очень важную защитную функцию. Благодаря ей в проточную систему не проникают осадки и другие посторонние предметы.

Схема организации воздухообмена при общеобменной вентиляции.

Для того чтобы регулировать поступление воздушного потока, систему вентиляции оборудуют клапаном с электроприводом.

Если система находится в выключенном состоянии, воздух снаружи не будет поступать. Чтобы защитить помещение от попадания различного мусора, пыли и насекомых, обязательно необходимо установить фильтр.

Для этой цели можно использовать фильтр для грубой очистки, он способен удерживать частицы, размер которых превышает 1 мкм. Для того чтобы очистка происходила максимально качественно, такой фильтр необходимо регулярно очищать, эту процедуру достаточно проводить 1 раз в месяц.

Чтобы в холодное время года в помещение не проникал холодный воздух, вентиляционная система оборудуется калорифером. Этот элемент подогревает холодный воздух. Сегодня на рынке можно приобрести калорифер двух вариантов: водяной или электрический, выбор зависит в большей степени от личных предпочтений.

Для того чтобы минимизировать затраты на подогрев воздуха, рекомендуется установить такую деталь, как рекуператор. Принцип работы этого устройства заключается в том, что воздух нагревается за счет теплообмена с теплым воздухом, который вводится из помещения.

В основе приточной системы обязательным элементом является вентилятор. Их можно разделить по конструкции на радиальные и осевые. Осевые вентиляторы характеризуются очень высокой производительностью, при этом они обладают низким полным давлением. В результате таких качеств для систем с разветвленной сети вентиляции чаще всего используются вентиляторы радиальные.

Принцип работы приточной вентиляции.

Чтобы предотвратить слишком громкий шум, который распространяется от вентиляторов по воздуховодному пути, рекомендуется установить шумоглушители. После того как очищенный воздух проходит через шумоглушитель, он распределяется по всем помещениям по сети, которая состоит из переходников, тройников и различных поворотников.

Завершающим элементом вентиляции является система, с помощью которой осуществляется контроль над всеми элементами. Самым простым вариантом такой системы управления является обычный включатель с индикатором, который сигнализирует о включении/выключении.

Для более комфортного использования вентиляции можно установить автоматическую систему управления. Она самостоятельно контролирует состояние фильтров, при поступлении холодного воздуха включает калорифер, а также выполняет другие различные функции.

Вернуться к оглавлению

Некоторые особенности

Основной задачей приточной установки является подача свежего воздуха в помещение, в свою очередь, для вывода отработанных воздушных масс устанавливается вытяжное оборудование. Чтобы рационально использовать пространство, эти две конструкции могут быть совмещены в одном корпусе. Такая установка называется приточно-вытяжной.

Для бытового обслуживания сегодня представлено 2 варианта вентиляционного оборудования: моноблочные и наборные.

Наборная система представляет собой отдельные элементы, которые комплектуются под определенный тип жилья.

Принципиальная схема вентиляции и кондиционирования воздуха.

Чтобы установить сборную конструкцию, необходимо выделить целое помещение. Такие вентиляционные элементы используются для того, чтобы обеспечить воздухообмен в больших помещениях, площадь которых составляет более 200 кв.м.

Для квартиры, загородного дома или коттеджа достаточно будет использовать приточную моноблочную установку. Все комплектующие такого устройства располагаются в одном корпусе с хорошей шумоизоляцией.

Неоспоримым преимуществом является простота монтажных работ, что дает возможность самостоятельно сделать все этапы процесса. Благодаря шумоизоляции такой вентиляционный аппарат достаточно тихо работает, что дает возможность использовать его в жилом доме, он не помешает его обитателям.

Все элементы производятся в комплекте, поэтому готовый вариант показывает максимально высокие результаты работы. Неоспоримым преимуществом такого устройства являются компактные размеры, что немаловажно для размещения в частном доме или квартире.

Монтаж моноблочной установки предполагает ее закрепление к поверхности и подключение к воздуховоду и электропитанию. Вентиляционная комплектация не требует никаких настроек, что позволяет эксплуатировать ее практически сразу после установки.

Вернуться к оглавлению

Подведение итогов

Определив тип вентиляции, который будет использоваться, стоит провести расчеты. Именно благодаря замерам и расчетам можно приступать к комплектации, выбрать все необходимые элементы, которыми будет оборудована система воздухообмена.

Естественная вентиляционная система закладывается на этапе строительства, поэтому ее рассчитывать нет необходимости.

При расчете вентиляции стоит считать только помещения, в которых человек проводит достаточно длительное время: спальня, гостиная. Коридор не оборудуется приточно-выводными системами. В кухне, ванной и туалете воздух уходит через вытяжные каналы.

1poclimaty.ru

Вопрос 46.Естественная и искусственная система вентиляции. Дефлекторы

Поток воздуха в системе вентиляции может создаваться двумя способами:

Естественным образом, за счет разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Соответственно, такая вентиляция называется естественной.

Искусственным образом с помощью вентилятора. Это искусственная или механическая вентиляция.

Естественные системы вентиляции используются при строительстве типового жилья: свежий воздух через неплотности в окнах и дверях попадает в помещение и удаляется через вентиляционные каналы, вытяжные решетки которых расположены на кухне и в санузлах. Такая вентиляция дешева, надежна (нет движущихся частей и автоматики) и долговечна.

Обратной стороной дешевизны естественных систем вентиляции является сильная зависимость их эффективности от внешних факторов — температуры воздуха, направления и скорости ветра и других. Кроме этого, такие системы в принципе нерегулируемы и при определенных погодных условиях просто перестают работать.

Искусственная (механическая) вентиляция применяется там, где недостаточно естественной. Поскольку в механической системе используется вентилятор, фильтр, воздухонагреватель и другие элементы, позволяющие перемещать, очищать и нагревать воздух, такие системы могут поддерживать комфортные условия в обслуживаемых помещениях независимо от времени года и условий окружающей среды. Именно поэтому в квартирах, коттеджах и офисах стараются по возможности устанавливать искусственные системы вентиляции.

Вентиляционный дефлектор необходим для того, чтобы усилить естественную тягу в вентиляционных системах, тем самым обеспечивая существенно больший приток воздуха.

Вентиляционные дефлекторы часто бывают необходимы в помещениях большой площади, т.к. естественная циркуляция воздуха обеспечивает слишком слабый поток, недостаточный для эффективной вентиляции всего помещения, в то время как при установке дефлектора тяга увеличивается в несколько раз, что существенно облегчает газо- и теплообмен.

Дефлектор для вентиляции состоит из двух стаканов, объединённых способом насадки. Это достаточно простое устройство, при этом оно надёжное и обладает достаточно высоким коэффициентом полезного действия. Установить дефлектор на трубу не так уж и сложно, многие компании предлагают услуги по монтажу дефлекторов.

Вопрос 47 Системы местной вентиляции.Кондиционирование воздуха.

По характеру охвата помещения вентиляционные системы могут быть общеобменными, локальными (местная) и комбинированная. При обобщенной вентиляции смена воздуха происходит во всем объеме помещения. Этот тип вентиляции может осуществляться естественным способом с помощью аэрации и механическим способом. Аэрацией является организованный естественный воздухообмен, осуществляемый в заранее рассчитанных объемах и регулируемый в соответствии с внешними метеорологическими условиями.

Назначение местной вентиляции — локализация вредных выделений в местах образования и удаления их из помещения. Локальная вентиляция может осуществляется механически с помощью вентиляторов и естественным образом с помощью дефлектора. При комбинированной системе одновременно с общим воздухообменом локализуются также и отдельные наиболее интенсивные источники выделения.Локальная вентиляция может быть приточной и вытяжной.Приточную вентиляцию предусматривают для подачи чистого воздуха в рабочую зону для создания микроклимата на отдельных местах (воздушные души, завесы и оазисы). Воздушный душ представляет собой поток воздуха, направленный на человека. Температура воздуха и его скорость регламентируются СН 245-71. Воздушная завеса позволяет предотвратить проникновение в производственное здание через ворота холодного воздуха, в зимнее время. Воздушные завесы улучшают метеоусловия на ограниченной площади помещения, которая отделяется для этого со всех сторон легкими предварительными перегородками и затапливается воздухом более холодным и чистым, чем воздух помещения. Вытяжную вентиляцию устраивают в местах образования вредных выделений в виде шкафов, зонтов, закрытых отсосов (аспирации), ванн, отсосов от различного оборудования, шлифовальных станков, пылесосов, пылестружкоприемников, эжекционных установок, индивидуальных отсасывающих агрегатов и т.д.

Аспирация — это способ предотвращения вредных выделений в помещении за счет разряжения в аппарате и отсасывания их по воздуховодам из аппарата. Эжекционные установки применяют в тех случаях, тогда необходимо удалить очень агрессивную среду, пыль, способную к взрыву не только от удара, но и от трения, или легко воспламеняющиеся и взрывоопасные газы (ацетилен, эфир и т.д.). Принцип действия эжектора заключается в создании в спальной камере вытекающим с большой скоростью воздухом разряжения, с помощью которого подсасывается воздух из помещения.

Общеобменная механическая вентиляция бывает приточной, вытяжной, приточно-вытяжной и может осуществляется с помощью кондиционеров. При приточной общеобменной вентиляции свежий воздух забирается из мест вне здания и распределяется по всему объему помещения. Загрязненный воздух вытесняется свежим через двери, окна, фонари и щели строительных конструкций. Приточная вентиляция может быть с кондиционированием.Вытяжная общеобменная вентиляция позволяет удалять загрязненный и перегретый воздух из всего объема помещения. Чистый воздух для замещения удаленного подсасывается извне через двери, окна, щели строительных конструкций (инфильтрация). Приточно-вытяжная общеобменная механическая вентиляция состоит из двух отдельных установок. Через одну подается чистый воздух, через другую удаляется загрязненный. Приточно-вытжная вентиляция может быть с рециркуляцией.

Кондиционер — это вентиляционная установка, которая с помощью автоматического регулирования поддерживает в помещении заданные параметры воздушной среды. Кондиционеры бывают двух видов: установки полного кондиционирования воздуха, обеспечивающие постоянство температуры, относительной влажности, скорости движения и чистоты воздуха; установки неполного кондиционирования, обеспечивающие постоянство только части этих параметров или одного параметра, чаще всего температуры.В зависимости от способа холодоснабжения кондиционеры подразделяются на автономные и неавтономные. В автономных кондиционерах холод вырабатывается собственными встроенными холодильными агрегатами. Неавтоматические кондиционеры снабжаются холодоносителями централизовано.По способу приготовления и раздачи воздуха кондиционеры подразделяются на центральные и местные.

Конструкция центральных кондиционеров предусматривает приготовление воздуха вне обслуживаемых помещений и его раздачу по системе воздуховодов. В местных же кондиционерах приготовление воздуха происходит непосредственно в обслуживаемых помещениях, воздух раздается сосредоточенно, без воздуховодов.

studfiles.net

Искусственная вентиляция помещений — производственных и жилых

Вентиляция в здании, жилом или производственном, необходима для поддержания в нём чистого климата. Она осуществляется через обмен воздуха с другими помещениями. Благодаря ей создаются допустимые для нормального рабочего процесса условия работы.

Естественным способом достичь достаточного обмена воздухом не всегда возможно, особенно в производственных помещениях. С этой целью применяется искусственная вентиляция. О том какой она бывает, её преимущества, особенности разных видов, далее, в статье.

Значение и функции вентиляции

Основная задача вентиляции – обеспечение чистым воздухом. Чистый климат имеет огромное значение на промышленных предприятиях. Искусственная вентиляция помещения влияет на санитарную, гигиеническую, эпидемиологическую обстановку на предприятии.

Климат в помещении загрязняется не только оборудованием, технологическими процессами. Сам человек является источником загрязнения. Он выдыхает углекислый газ, воздух загрязняют испарения сальных желез, пота, обуви и одежды. Задачи вентилирования вытекают из прописанных нормативных норм состояния воздуха.

Искусственная вентиляция производственных помещений — Функции

• очистка климата от вредных примесей;
• привлечение чистого воздуха из внешнего источника;
• допустимая концентрация в помещениях пыли, дыма, газов;
• обеспечение комфортного для роботы режима температуры, влажности.

Вентилирование предотвращает появление, распространение различных инфекций передающихся через воздух. Обеспечивает безопасность людей, производимых пищевых продуктов.

Преимуществом искусственной вентиляции производственных помещений является предотвращение попадания вредных веществ в микроклимат. А также она позволяет поддерживать в помещении нормальный уровень температуры, влажности независимо от внешних погодных условий.

Виды искусственной вентиляции

Классификация искусственной вентиляции основана на трёх критериях: её назначении, зоне обслуживания, конструкции:

1. По назначению она бывает приточная и вытяжная.
2. По зоне обслуживания – местная и общеобменная.
3. По конструкции – наборная, моноблочная.

Виды вентилирования между собой могут комбинироваться в зависимости от заданных и требуемых условий.

Приточная вентиляция

Обеспечивает поступление воздуха в помещение из естественного внешнего окружения. В зависимости от потребностей, воздух может:

• подогреваться или очищаться;
• дополнительно увлажняться;
• очищаться от пыли.

Конструкция приточной системы состоит из воздухозаборной решетки. Она устанавливается с внешней стороны здания, через неё происходит забор воздуха с улицы. Клапан с электроприводом регулирует включение, выключение системы. Если она выключена – воздух в неё не попадает. Фильтр защищает от мусора, насекомых, пыли. Калорифер устанавливают для подогрева климата в холодное время.

Рекуператор помогает экономить затраты на подогреве через использование теплых воздушных масс помещения. Вентилятор обеспечивает движение воздуха, является основным элементом конструкции. Для снижения уровня шума, комфорта работы в приточной системе предусмотрен шумоглушитель. Управляется аппарат ручным индикатором или автоматической системой.

Вытяжная вентиляция

Удаляет из помещения загрязнённый воздух. По обслуживанию территории она бывает локальная и общеобменная. В зависимости от конструкции – канальная и бесканальная. Основными частями вытяжки являются вентилятор, воздуховод, фильтры. Канальная конструкция является частью планировки дома.

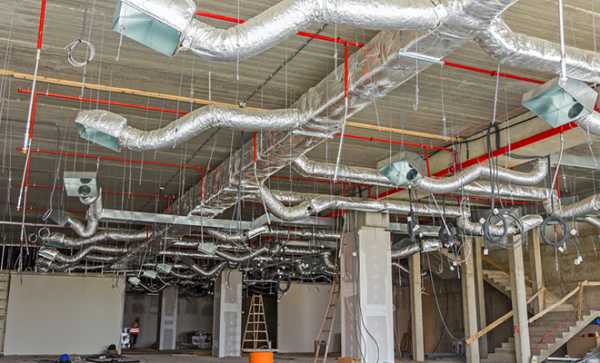

Её особенность — трубы-воздуховоды, которые прокладываются поверху (над потолком) помещения. Для этого требуется много свободного места, потолки от 3 м и выше. Такая система подходит для больших и просторных заданий. Её можно увидеть в больницах, школах. Бесканальное вентилирование подходит для любого здания, в том числе квартир.

Приточно-вытяжная вентиляция

Комбинированный вид, наиболее распространённый. Воздух попадает в приточную шахту. Отверстие шахты защищается специальной решеткой, которая предохраняет от попадания мусора. Очистку климат проходит в пылеотстойной камере. Очищенные атмосферные массы подогревают колориферы. При необходимости увлажнения, воздух пропускают через специальную камеру и орошают водой. Основную функцию в конструкции выполняет вентилятор.

Местная вентиляция

Её ещё называют локальной. Вытягивает загрязнённый воздух непосредственно из места его образования. Устанавливается над рабочими поверхностями. Используется на производстве и в быту. В повседневной жизни её примером является кухонная вытяжка.

Общеобменная вентиляция

Применяется во всем помещении, но не всегда. На производстве есть комнаты, которые не подключаются к общей системе вентилирования – лаборатории, производственные цеха. Общеобменная вентиляция подходит для офисов, кинотеатров, торговых центров. Она может быть как проточной, так и вытяжной.

Наборная

Представляет собой комплекс, который устанавливается в отдельной комнате. Состоит из вентилятора, глушителя, фильтра, системы автоматики и т.п. В бытовых условиях или на небольшом производстве она устанавливается под подвесным потолком. Система наборной вентиляции требует проектных расчётов и установки.

Моноблочная вентиляция

Имеет преимущество по сравнению с наборной, которое выражается в низком уровне шума. Также она занимает значительно меньше места. Моноблочная система устанавливается в едином корпусе с шумовой изоляцией. Бывает:

• притяжной;
• вытяжной;
• комбинированной.

Все элементы конструкции подбираются, проверяются на этапе производственной сборки, что гарантирует их надёжность и сбалансированность работы после установки.

Кондиционеры

Являются последним словом в искусственном вентилировании. Кондиционирование не зависит от внешних условий атмосферы. Основная их задача – охлаждение климата, его вентиляция. В отдельные модели оснащены функциями подогрева, увлажнения, сушки, очищения от вредных примесей, запахов. Климат в помещении подаётся в зависимости от установленной скорости. Температура и другие параметры могут программироваться, аппарат оснащён таймером включения-выключения.

Кондиционеры бывают промышленного и бытового типа. Их отличает мощность аппарата. По размерам, уровню обслуживанию они превосходят другие системы.

Для каждого помещения система искусственного вентилирования подбирается индивидуально. Выбор зависит от размеров помещения, его планировки, функционального применения. В больших производственных зданиях одним видом не обходятся. Тогда как для офисного здания подойдет один вид общеобменной вентиляции или центральная, или локальная система кондиционирования.

vent-vozduh.ru

Чем естественная вентиляция лучше искусственной?

Замечено, что от словосочетания «естественная вентиляция» большинство молодых специалистов-строителей сразу только отмахивается, так как в их коллективной голове возникают образы вентиляторов, рекуператоров, всевозможных приточных и обратных клапанов и прочих деталей, которыми насыщена любая схема механической вентиляции. Проблема в том, что сравнительно молодые, но достаточно опытные прорабы уже редко встречают эту самую естественную вентиляцию зданий в качестве образца (большинство из них являются самоучками).

Правильное обустройство естественной вентиляции — простой способ обеспечения здорового микроклимата в доме

Преимущества и недостатки естественной вентиляции

И естественная, и искусственная вентиляция обладают как достоинствами, так и недостатками. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип устройства первой.

Вплоть до 90-х годов устройство вентиляции в жилых домах было естественным, но большинство толком этого не застало: модой на пластиковые окна, всевозможные утеплители и элементы «умного дома» схема естественной вентиляции была вытеснена на периферию, где и так десятилетиями строили по старинке.

Принцип естественной вентиляции частного дома

Деревянные окна слегка сквозили, полусантиметровая щель под дверью обеспечивала естественную тягу. Необходимые 30 м3/час в сутки обеспечивались сами собой, так что скорее изыскивали способ уменьшить неизбежно возникающие при естественной приточной вентиляции сквозняки.

Для естественной циркуляции воздуха герметичные рамы окон следует оборудовать вентиляционным клапаном

Плюсы правильно организованной естественной вентиляции очевидны: она не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении. Минусов тоже хватает: старая вентиляция была обеспечена старыми технологиями. Сейчас, особенно при стремлении сделать всё своими руками, нужно аккуратно просчитывать воздушный поток, иначе можно впасть в экстремум: сквозняки или недостаток кислорода будут обеспечены.

Считается, что подобные работы должен делать мастер. Но дешевизна естественной вентиляции по сравнению с искусственной позволяет наладить её самостоятельно. В случае ошибки исправить её будет в разы проще и дешевле.

Правильно организованная естественная вентиляция не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении

Виды естественной вентиляции

По принципу устройства естественная вентиляция делится на два основных типа:

Бесканальная естественная вентиляция.

Канальная естественная вентиляция.

К бесканальной вентиляции относится проветривание помещений, осуществляемое вручную: поступление свежего воздуха происходит через открытые форточки или окна в комнатах и на кухне, а удаление отработанных воздушных масс – через вытяжные решётки на кухне и в санузлах.

Проветривание через открытые окна — самый простой способ обеспечить естественную вентиляцию помещений

Для устройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов. Расчёт схемы и её монтаж вполне осуществим своими руками.

Вентиляционный клапан, встроенный в наружную стену, достаточно просто установить самостоятельно

Естественная вентиляция: принципы расчета

При желании сделать вентиляционную систему в доме своими руками необходимо сделать несложный расчет естественной вентиляции. Знания СНиПов не требуется – достаточно азов арифметики и нескольких базовых констант.

Схема движения воздуха при естественной вентиляции, организованной бесканальным способом

Нужно знать, что нормой считается приток в 30 м3/час на человека, плюс ещё 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке здания, если это частный дом. В зависимости от широты нормативную тягу можно принять равной 20 м3/час для севера до 40 м3/час на юге. На севере воздух существенно плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а метаболизм человека быстрее. Все двери должны иметь внизу щель от 1 до 2 см соответственно.

Условно все помещения делятся на «грязные» – это кухня и санузел в первую очередь, затем хозяйственные комнаты, кладовки, утеплённые подвалы и капитальные чердаки. «Чистые» – это все жилые помещения.

Для обустройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов

Если обсуждать вопрос как сделать естественную вентиляцию совсем кратко, то принципы весьма просты. Из грязных помещений воздух удаляется при помощи вытяжки. В чистых же оборудуют приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большую потерю тепла в холодное время года. Воздух должен пройти сквозь все помещения в здании общим потоком (или несколькими «параллельными»).

Если в гараже часто ведутся какие-либо работы, то там необходим как приток, так и вытяжка. И не стоит забывать о «хоботе» для выхлопной трубы с выходом на улицу.

Воздух, поступающий через окна и двери, удаляется через вытяжные каналы естественным способом

«Грязные» помещения

Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной из-за запахов, к тому же эти помещения всегда располагают как можно дальше от жилых. То есть, в любом случае как минимум необходимо оборудовать вертикальные каналы и для кухни, и для санузла, и чем они будут выше, тем лучше. В 99% случаев типовые планировки частных домов уже обкатаны по самой удобной схеме: все каналы каждого помещения сведены в одну общую шахту, размещённую посреди здания. Это не только позволит уменьшит потерю доступной площади, но и шахта будет выходить в наивысшей точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше – это облегчит их обслуживание.

Санузлы особенно нуждаются в правильно организованной вентиляции

Если дом кирпичный, то есть ещё более логичный и дешёвый вариант: сама шахта и является каналом/каналами. А если дом каркасный, деревянный или его просто реконструируют (то есть, кирпичную шахту посреди здания не сделать без полного «разгрома»), то обычно используют пластиковые трубы из поливинилхлорида или канализационные. Разницы никакой, так как температурный режим труб будет почти естественным.

Выведенная на крышу здания шахта-труба обязательно обшивается с утеплителем. Это не даст трубе разрушаться из-за перепадов температуры – вытяжка с кухни в любом случае будет иметь значительную разницу с внешней атмосферой, причем расширяться будет именно внутренняя поверхность шахты. Заодно это значительно уменьшит количество конденсата. Сверху трубы необходимо сделать колпак для защиты от снега и дождя.

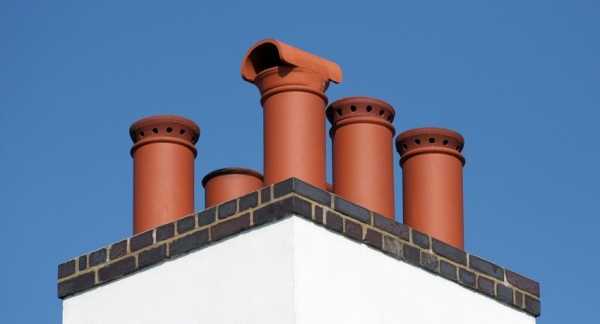

Вытяжную трубу выводят на крышу здания и накрывают колпаком во избежание попадания осадков

Если дом невысок или находится в южных широтах, то тяга может быть недостаточной. При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя со своим встроенным отводом может привести к пренеприятным последствиям. В таком случае устанавливаются вентиляторы на выходы каналов, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина.

«Чистые» помещения

В жилых помещениях требуется устанавливать только приточные клапаны, да и то не всегда. Воздух должен идти от входного клапана естественной вентиляции до двери, но не циркулировать внутри комнаты – вытяжку ставить нельзя, так как она обеспечит постоянный, но незаметный сквозняк.

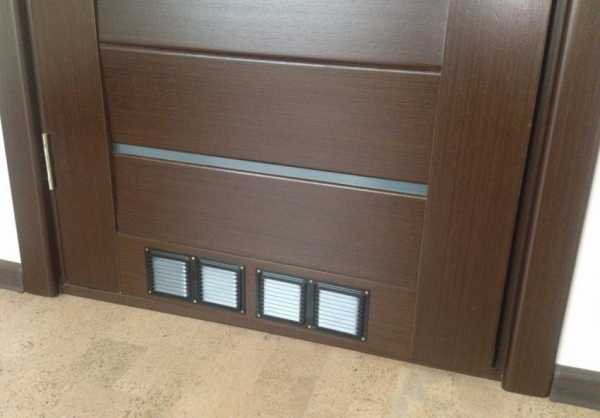

Для организации естественной вентиляции межкомнатные двери оборудуют вентиляционными решетками

В первую очередь, необходимо обратить внимание на окна и форточки – это основной естественный приток воздуха. Классические деревянные окна и при закрытых форточках пропускают от половины до нормы объёма воздуха каждое. Но современные рамы пропитывают противопожарным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяная обивка под стекла превращают такие окна почти в пластиковый стеклопакет – полная температурная и звуковая изоляция. Остается использовать форточки.

Рекуператор, встроенный в оконную раму, зимой обеспечит поступление теплого воздуха естественным способом

Но форточки дают слишком большую потерю тепла и слишком дискретно регулируются щеколдой с засечками. Поэтому существуют рамы, в которые вставляют проветриватели, позволяющие воздуху проходить через систему микроканалов, почти как в рекуператоре, что даёт постоянный поток воздуха с приростом температуры на 20°С.

Однако, если хочется более точного (в 10-20 раз) регулирования входящего потока воздуха, под потолком во внешней стене можно установить клапаны для приточного потока. В старых моделях их снабжают крышкой с виньером, а в новых используют уже привычные шторки-жалюзи. Их удобство в том, что в отличие от форточек, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего форточка потребуется только в особенно жаркий день.

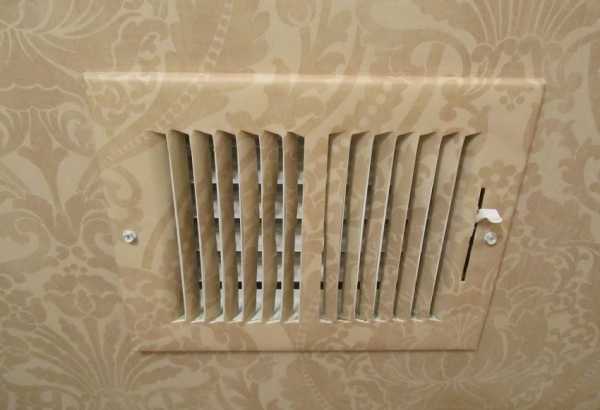

На вентиляционном клапане можно установить необходимый зазор, чтобы регулировать поток воздуха

Гараж, подвал и спецпомещения

Гараж отличается обилием слишком резких запахов, если его использовать регулярно. По идее хорошо бы оборудовать его принудительной вытяжкой, но если температура внутри совершенно не важна, то вполне можно установить и естественную.

У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для входных клапанов со шторками. С противоположной стороны устанавливается один или несколько выходных клапанов, естественно, тоже сверху.

Если естественной тяги недостаточно для обеспечения вентиляции, то её можно усилить принудительно с помощью вентиляторов, встроенных в воздуховод

Приточные клапаны расположены сверху, поэтому внутри помещения гаража устанавливаем к ним трубы-каналы вертикально вниз, причем внутрь трубы неплохо бы набить стекловаты. Конечно же, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков.

Обратные клапаны для естественной вентиляции устроены чуть сложнее классических: к ним тоже полезно подсоединить короткую трубу вниз (20-30 см будет достаточно) и внизу вставить кран для слива. Зимой при активной работе в гараже внутри будет быстро набираться конденсат.

Демпфер для естественной вентиляции оборудован обратным клапаном, чтобы регулировать направление потока воздуха

С камином и водонагревом все просто – холодный уличный воздух подводится снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит прекрасную тягу. С вонограгревом тоже просто: труба от приточного клапана должна тянуться в дальний угол от бака и выпускать воздух у самого пола – нет смысла отнимать тепло у водонагрева.

Подвал может быть как техническим (мастерская), так и «пищевым». Мастерскую логично «оформлять» как гараж, а погреб для продуктов должен быть прохладным, но сухим. Для этого входные клапаны вставляются в пол первого этажа за решеткой – тёплый воздух жилого помещения обеспечит температуру в погребе всего на 3-5 градусов ниже.

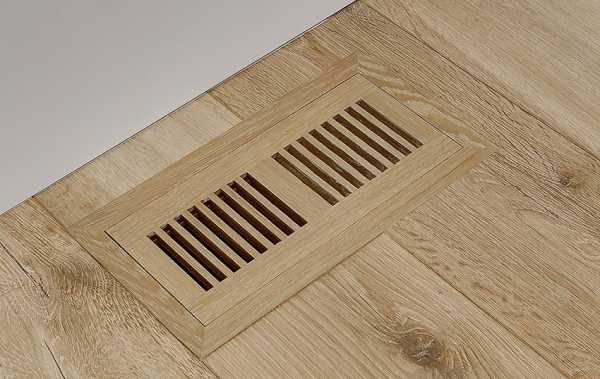

Для вентиляции подвала можно установить вентиляционные решетки в пол первого этажа

Как видно из вышеизложенного, ничего в принципе сложного в устройстве естественной вентиляции своими руками нет. Из всего активного оборудования в отдельных случаях потребуется только вентилятор. Но есть и ещё одна маленькая хитрость, естественная для кирпичной шахты, но которую придется сделать в деревянном или каркасном здании: если все трубы изо всех помещений свести для «выхлопа» воедино, то общая разница давлений внутренней и внешней атмосферы будет больше, что даст ещё немного дополнительной тяги.

ibuildrussia.ru

46. Классификация систем вентиляции. Естественная вентиляция. Искусственная общеобменная вентиляция.

Эффективным средством нормализации воздуха в производственных помещениях является вентиляция. По способу перемещения воздуха вентиляция классифицируется на естественную и искусственную.

Естественная вентиляция осуществляется за счѐт разности температур воздуха в помещении и наружного воздуха или действия ветра.

Естественная вентиляция может быть организованной и неорганизованной. Наиболее распространенным видом организованной естественной вентиляции является аэрация.

При неорганизованной естественной вентиляции воздухообмен осуществляется за счѐт вытеснения наружным холодным воздухом через окна, щели, двери тѐплого воздуха.

Естественная вентиляция экономична, проста в эксплуатации, но имеет существенные недостатки: применяется там, где нет больших выделений вредных веществ; поступление в производственные помещения приточного воздуха неотработанного; не подогревается, не увлажняется и не очищается от вредных примесей.

Искусственная вентиляция устраняет недостатки естественной вентиляции. Она предназначена для обеспечения в рабочих помещениях оптимальных или допустимых микроклиматических условий и снижения содержания вредных веществ в воздухе рабочей зоны до ПДК. При механической вентиляции воздухообмен в помещении осуществляется за счет напора воздуха, создаваемого вентиляторами.

По степени охвата помещения или по месту действия системы вентиляции делятся на общеобменные и местные.

По способу организации воздухообмена в помещении механическая общеобменная вентиляция может быть выполнена в виде приточной, вытяжной или приточно-вытяжной.

В системе приточной вентиляции воздух с помощью вентилятора подается в помещение организованно, повышая в нем давление, а уходит неорганизованно, вытесняясь через щели

При вытяжной вентиляции воздух организованно удаляется вентиляторами через сеть воздуховодов из помещения, в котором вследствие этого снижается давление. Взамен загрязненного в вентилируемое помещение подсасывается воздух из соседних помещений и снаружи через открытые проемы

В системе приточно-вытяжной вентиляции воздух организованно подается и удаляется в вентилируемом помещении через отдельные воздуховоды.

47. Местная вентиляция.

Местная вентиляция предназначена для обеспечения санитарно–гигиенических условий труда непосредственно на рабочем месте, она может быть вытяжной и приточной.

Местная вытяжная вентиляция – система, при которой вытяжные устройства в виде

зонтов, укрытий и других приспособлений размещаются непосредственно у мест выделения вредных веществ и предназначены для их улавливания и удаления.

Это наиболее эффективный и дешевый способ, обеспечивающий удаление максимального количества вредных веществ при минимальном объеме удаляемого воздуха.

Гигиеническое значение местной вентиляции заключается в том, что она полностью исключает или сокращает проникновение вредных выделений в зону дыхания работающих.

Экономическое значение ее состоит в том, что вредные вещества отводятся в больших концентрациях, чем при общеобменной вентиляции, а следовательно, сокращаются воздухообмен и затраты на подготовку и очистку воздуха.

Различают следующие виды местных укрытий:

♦ полностью закрывающие источник выделения вредных веществ;

♦ находящиеся вне источника выделения;

♦ передувки.

Укрытия, полностью закрывающие источник выделения вредных веществ, наиболее эффективны, но не всегда применимы по условиям технологии.

В качестве устройств местной вентиляции можно использовать капсуяирование, аспирацию. Наиболее часто на производстве используют местные отсосы. Конструкция местного отсоса должна обеспечивать максимальное удаление вредных веществ с минимальным расходом воздуха. В то же время она не должна загромождать помещения и затруднять работу обслуживающего персонала.

Вытяжные зонты представляют собой простые и наиболее распространенные местные отсосы. Их устанавливают для локализации вредных выделений, имеющих тенденцию подниматься вверх, например, при выделениях теплоты или вредных веществ, которые легче окружающего воздуха при незначительной его подвижности в помещении. Зонты могут быть как с естественной, так и с механической вытяжкой.

Зонт над источником вредных выделений располагают на высоте 1,6–1,8 м над полом. Наилучшие условия для равномерного удаления вредных выделений создаются, если угол раскрытия зонта не менее 60 °. Лишь при малой высоте помещения допускается увеличение угла до 90 °. В современном технологическом оборудовании отсосы предусматриваются в самой его конструкции.

Вытяжные шкафы обеспечивают наибольшую локализацию вредных выделений при

минимальном расходе воздуха. Они выпускаются разных модификаций.

Шкафы с верхним отсосом используются при значительных тепло– и влаговыделениях. Для проведения работ, связанных с выделением газов и паров тяжелее воздуха, можно применять шкафы с нижним отсосом. Удобен в работе вытяжной шкаф с комбинированным удалением воздуха. Портативный шкаф с горизонтальной «улиткой» и боковым отсосом воздуха рекомендуется при работе с пылящими веществами, так как «улитка» создавая вращение воздуха, способствует осаждению крупных примесей и пыли.

Всасывающие панели рекомендуется устанавливать в качестве местных отсосов при работах, сопровождающихся выделением вредных газов и пыли.

Бортовые отсосы предусматривают в случаях, когда к соответствующим устройствам

необходим доступ или подача изделий для обработки осуществляется с помощью грузоподъемных механизмов, т.е. пространство над поверхностью выделения вредных веществ должно быть свободным..

Воздушный душ представляет собой направленный на рабочего поток воздуха, действие которого основано на увеличении отдачи теплоты человеком при возрастании скорости обдувающего воздуха. Водовоздушные души применяют в тех случаях, когда температура воздуха на рабочем месте превышает 30 °С.

Воздушные и воздушно–тепловые завесы служат для предупреждения проникновения холодного воздуха внутрь зданий при открывании наружных дверей или ворот. Они применяются в случаях, если наружные двери, ведущие в цехи, складские помещения, вестибюли, а также у технологических проемов отапливаемых зданий в районах с расчетной температурой наружного воздуха ниже –15 °С.

studfiles.net

Гигиена вентиляции: естественная и искусственная вентиляция.

0

ХоРеКа Партнер

13.05.201712:4213 Май 2017 12:42:59

Гигиена вентиляции: естественная и искусственная вентиляция. Санитарные требования к вентиляции и кондиционированию воздуха. Для удаления газообразных и механических примесей, избыточного тепла, влаги необходим воздухообмен, при котором загрязненный воздух помещений замещается чистым и нормализуется микроклимат. Применяют естественную и искусственную вентиляцию.

Гигиенические требования к вентиляции следующие:

— вентиляционными устройствами должны быть обеспечены все нуждающиеся в них помещения.

— вентиляция должна обеспечивать параметры воздушной среды, заданные санитарными нормами

— при выборе и устройстве искусственной вентиляции необходимо учитывать мощность и назначение отдельных помещений предприятия

— вентиляционные системы отдельных групп помещений должны быть раздельными,

— все помещения предприятий должны быть обеспечены устройствами, усиливающими естественный воздухообмен,

— места забора воздуха должны обеспечивать максимальное соответствие его гигиеническим нормам,

— места выброса удаляемого воздуха должны обеспечивать отсутствие обратных токов загрязненного воздуха в помещение.

Естественная вентиляция осуществляется вследствие разниц температур и давления воздуха внутри помещения и снаружи. Основное гигиеническое значение при естественной вентиляции имеет проветривание через открытые окна и двери. Для создания естественной организованной вентиляции (аэрации) на производстве устраивают форточки или фрамуги (в верхней части окна и открываются под углом 45 0 вверх к потолку). При этом наружный воздух попадает вверх к потолку, смешивается с теплым и поступает в рабочую зону, что позволяет избежать простудных заболеваний.

В помещениях, где воздух интенсивно загрязняется производственными вредностями применяют искусственную вентиляцию , обеспечивающую принудительное нагнетание наружного воздуха и удаление загрязненного. На предприятиях устанавливают приточно-вытяжную (одновременная подача и удаление воздуха) механическую вентиляцию через зонты, а в местах наибольшего скопления вредностей еще и местные вентиляционные установки. Выбор механической вентиляции определяется мощностью предприятия. Большое гигиеническое значение имеет правильный расчет кратности воздухообмена (сколько раз в течение часа меняется воздух), а также соотношение приточного и вытяжного воздуха в зависимости от назначения помещения.

Вытяжная вентиляция планируется раздельно для каждой группы помещений в зависимости от выделяемых в них производственных вредностей и необходимой кратности обмена воздуха.

Вентиляционные установки должны располагаться вблизи помещений, требующих наибольшего воздухообмена, а воздухозаборные зоны – в проемах стен или в зеленой зоне. Места забора воздуха должны быть удалены от мета выброса воздуха. Приточный воздух должен отвечать следующим гигиеническим требованиям: температура – не ниже 12 0С, при этом разница температур подаваемого воздуха и воздуха помещений не должна превышать 5 0С; скорость движения воздуха 0,2-1,0 м/c.

В помещениях со значительным тепловым выделением в добавление к общеобменной вентиляции применяют местные системы искусственной вентиляции. В качестве местных вентиляционных устройств наибольшее распространение получили кольцевые воздуховоды и вятыжные колпаки. Для улучшения микроклимата цехов также применяют отсосы навесного типа, которые устанавливают над тепловым электрическим секционным модулированным оборудованием. Отличительной особенностью отсоса этого типа является наличие не только вытяжного, но и приточного устройства, что обеспечивает эффективное удаление вредностей из рабочей зоны и позволяет осуществлять душирование рабочих мест приточными струями воздуха.

Создание в помещениях оптимальных параметров температуры, движения, влажности, чистоты воздуха, а также автоматическое поддержание их на заданном уровне, возможно благодаря использованию систем кондиционирования воздуха. В процессе кондиционирования воздух может нагреваться, охлаждаться, увлажняться, очищаться. Может осуществляться дезодорация (удаление дурнопахнущих газов), озонирование, ионизация и парфюмеризация.

restopen.ru

Естественная и искусственная вентиляция в загородном доме

Статьи По Теме

Система вентиляции должна быть предусмотрена в каждом доме, ведь она поставляет в жилище свежий воздух. На самом деле, достаточная концентрация кислорода в воздухе необходима не только для людей, но еще и для отопительных приборов, а также газовых плит. Если вентиляция правильно обустроена, то насыщенный влагой и различными испарениями воздух будет достаточно быстро отводиться из помещения. Существует два больших типа систем вентиляции: естественная и искусственная.

Естественная вентиляция

Такой тип вентиляции устроен без использования каких-либо механизмов, требующих наличия проводов. Собственно, это самый простой и дешевый способ создания вентиляции в загородном частном доме. Такая вентиляция не может сломаться, но ее эффективность во многом определяется тем, каковы окружающие атмосферные условия.

Если они неблагоприятны, то именно через естественную систему вентиляции будут идти достаточно большие теплопотери из-за постоянного возникновения сквозняков. Кроме того, летом такая система может работать лишь в том случае, если открыты окна. Перед тем как принять решение об обустройстве этого типа конвекции, необходимо лишний раз подумать о том, что не будет никакой возможности применять охладители или нагреватели воздуха и фильтры, а также управлять производительностью системы.

Искусственная вентиляция

Проблемы, описанные выше, решены в искусственной вентиляции. Она способна работать независимо от того, каковы атмосферные явления. Это значит, что при ее наличии в жилье всегда будет обеспечен полноценный воздухообмен.

Если будет казаться, что его недостаточно, необходимо лишь включить вентиляторы на максимум. Для экономии энергии изобретены специальные рекуператоры, которые способны использовать тепло воздуха, предназначенного для отведения. Планировать такую систему необходимо на стадии составления проекта дома. Компания ОЛВЕНТ предоставляет множество технических решений для качественной искусственной вентиляции помещений.

Перед проектированием необходимо подумать об объёме воздуха в помещении, как планируется его эксплуатация, сколько человек будут им пользоваться.

Некоторые тонкости проектирования

• Первое что нужно учесть – тип системы вентиляции и местоположение заборного щитка;
• Естественная вентиляция может быть через стены, пол и потолок. Если у вас деревянный пол – необходимо предусмотреть его проветривание, для избавления от влаги;
• Вентиляционная система включает в себя различие клапаны, переходники, каналы и соединительные узлы. Необходимо учесть их при проектировании;
• На первоначальном этапе важно разработать систему каналов, рассчитать интенсивность воздушных потоков и давление воздуха.

rosgranitsa.ru
