Виды вентиляции — какими они бывают?

Что такое вентиляция?
Это организованный обмен воздушных потоков в жилых, общественных или производственных зданиях. Вентиляция организовывается с использованием естественных условий для поддержания санитарно-гигиенических и технических требований к параметрам воздуха. Источники загрязнения воздуха в помещениях — бытовые приборы, осветительные приборы и устройства, газовые плиты, электрические печи, сушильные и жарочные шкафы и так далее, поэтому и виды вентиляции бывают разные.

Часто они выделяют много тепла, пыли, продукты неполного сгорания газа, которые невозможно удалить одним способом. Для более эффективной организации очистки воздуха и удаления отработанных воздушных масс используются совершенно разные виды вентиляции помещений.

Существующие виды естественной вентиляции основаны на использовании разницы атмосферного давления, силы ветра и температурной разницы в комнате и на улице. Давление, создаваемое ветром, направлено на одну стену здания, «продавливая» воздух внутрь здания, а с обратной стороны воздух отсасывается за счет меньшего давления.

Чтобы усилить работу системы естественной вентиляции, рекомендуется чаще проветривать помещения.

С этой же целью в зданиях прокладываются специальные вытяжные вентиляционные каналы. Для жилых домов это кухня, в туалет и ванная комната. На конце канала устанавливается дефлектор, который воздушный отсос. Но естественные виды вентиляции не всегда качественно удаляют отработанный воздух, и часто происходит опрокидывание тяги, то есть – обратный ход воздуха в помещения. В квартиру начинает проникать пыль, попадают неприятные запахи с улицы и холодный воздух. В таких ситуациях применяют различные виды механической вентиляции.

Как работает механическое удаление воздуха

Электровентиляторы, электродвигатели, воздушные нагревательные приборы, системы автоматического управления приборами, пылеуловители и другое оборудование – это основа механической вентиляции. Так как этот тип вентиляции весьма энергоемкий, то часто его применяют вместе с естественной вентиляцией. Какими бывают виды вентиляции производственных помещений на основе механической системы:

• Система вентиляции вытяжного типа.
• Приточная вентиляция.
• Приточно-вытяжная (по принципу рециркуляции, то есть — повторном использовании воздуха после очистки для экономии электроэнергии и теплоносителя в холода.)
• Общеобменная система.
• Локальная (местная) вентиляция, которая организует обмен воздушных потоков на рабочем месте.
• Комбинированная система — общеобменная и локальная вентиляция работают в одном помещении.
• Бесканальная и канальная вентиляционная система.

Вытяжная вентиляционная система предполагает одновременное применение приточной системы, так как вместо удаляемого отработанного воздуха в помещение должен подавать чистый воздух снаружи. Работа обеих систем должна быть сбалансирована.

Вытяжная и приточная системы вентиляции могут работать как для всего помещения, так и локально – на рабочем месте. Тогда вентиляция называется местной. В таблице приведены значения минимального воздухообмена для одного человека в разных помещениях:

Все существующие системы вентиляции и их виды имеют одно назначение – осуществлять воздухообмен в помещении. Приточная вентиляция – это разновидность механической вентиляционной системы. Приточный воздушный поток обрабатывается специальным образом (нагрев, очищение, увлажнение и т.д.).

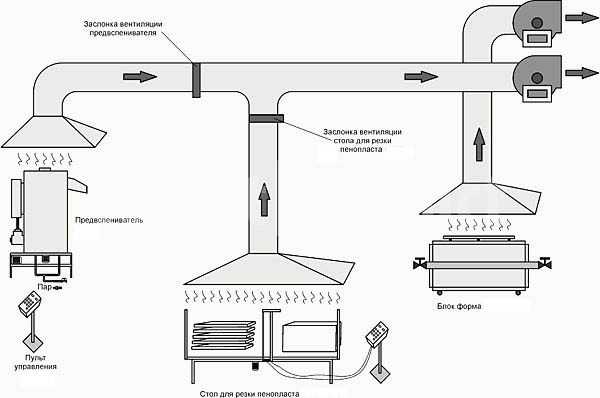

При организации местной приточно-вытяжной вентиляции чистый воздух подается локализовано, а загрязненный воздух удаляется тоже только из зоны вредных испарений и выделений. Местная система вентиляции позволяет быстро устранить источник загрязнения воздуха и прекратить распространение опасных для здоровья примесей в воздухе по всему помещению. На рабочих местах для организации механической вытяжки используют защитные кожухи для оборудования, бортовые отсосы, вытяжные шкафы, воздушные завесы и т.д.

Оборудование общеобменной системы перемещения воздуха

Эффективные виды производственной вентиляции включают в себя и общеобменную систему. Общеобменная вытяжная система способна равномерно удалять загрязненный воздух из всех помещений и так же равномерно подавать чистый воздушный поток. Самый простой вид общеобменной вентиляции – отдельно стоящий вентилятор осевого типа, установленный в проеме стены или окна.

В производственных объектах с большим процентом вредоносных примесей и выделений (влага, тепло, газ, пыль, водяной и другой пар) их присутствие в воздушном объеме помещения может быть разноплановым — рассредоточенным, сосредоточенным, разноуровневым.

Поэтому работа какой-либо одной системы не приносит желаемого результата. В таких условиях для вывода из помещения вредных выделений используется промышленная вентиляция ее виды, например, вытяжная общеобменная вентиляционная система.

Вентиляция общеобменного типа применяется для ассимиляции (разбавление вредных примесей газов или паров), которые не смогла вывести система местной вентиляции или вытяжная общеобменная вентиляция. Приточно-вытяжная вентиляция может обеспечить выполнение расчетных норм для чистого воздуха в рабочей зоне.

Бесканальные и канальные системы

Вентиляционная канальная система строится в виде разветвленной сети и служит для перемещения воздушных масс по воздуховоду. Если воздуховодных каналов нет, то такая вентиляция называется бесканальной.

oventilyatsii.ru

Виды вентиляции их особенности и характеристики

Вентиляционная система – комплекс специального оборудования для постоянного или периодического удаления отработанного воздуха из производственных, складских и жилых помещений. До начала 19-го столетия математических расчетов по вентиляции не существовало, микроклимат в помещениях поддерживался только за счет естественного проветривания помещений вытяжной вентиляции. Такой подход не мог гарантировать надлежащих показателей, был сопряжен с большими потерями тепловой энергии, значительно усложнял процесс воздухообмена в ночной и зимний период времени.

Теоретическое описание движения воздуха в вытяжных вентиляционных каналах впервые сделал М. В. Ломоносов, а В. Х. Фрибе создал теорию кратности воздухообмена в отапливаемых помещениях. При этом он принимал во внимание, что приток свежего и удаление отработанного воздуха делается через неплотности дверных и оконных проемов, специальных инженерных элементов в те времена не предусматривалось.

Только через несколько десятков лет ученые доказали, что обеспечить эффективную вентиляцию только за счет естественной невозможно, появились виды вентиляционных систем с принудительной подачей и удалением воздуха. В зависимости от места конкретной установки, условий работы и требуемых технических параметров общеобменная система имеет несколько типов.

Вентиляционные агрегаты выполняют следующие задачи:

1. Удаление избыточного тепла. Избыток тепла в помещениях появляется в промышленных и жилых зданиях. В промышленных зданиях избыток тепла чаще всего является следствием особенностей технологического процесса, при котором возникает необходимость нагрева того или иного сырья для получения конечной продукции. В жилых помещениях повышение температуры выше комфортных параметров происходит вследствие нагрева солнечными лучами. Специальные технические помещения могут перегреваться в результате выделения тепловой энергии мощными силовыми агрегатами, им также необходим воздухообмен.
2. Удаление избыточной влаги. Для жилых помещений такая необходимость возникает только в ванных комнатах и кухнях. Остальные жилые помещения страдают не от избытка влаги, а от ее недостатка. Что касается объектов промышленности, то необходимость корректировки воздушной среды по показателям относительной влажности зависят от особенностей технологических процессов, воздухообмен учитывает все данные по каждому этапу производства.
3. Удаление вредных химических соединений. Задача вентиляционных устройств – удаление из рабочих зон или всего объема помещения ядовитых химических соединений. Вентиляция устанавливается в химических производственных цехах, лабораториях, промышленных компаниях, использующих лакокрасочные материалы. Кроме этих помещений, вредные химические соединения нужно удалять их жилых помещений, если в них использовались химические средства уборки, есть много изделий из искусственных материалов. Вредные химические соединения образуются во время приготовления пищи в кухнях, воздухообмен в этих помещениях не может быть ниже 10.
4. Повышение уровня кислорода. Согласно требованиям норм СанПиН процентное содержание кислорода не может опускаться ниже установленных значений. Особо тщательно этот показатель контролируется в спальных помещениях. В зависимости от расхода кислорода для каждого объема рассчитывается минимальная кратность обмена воздуха вытяжной системы.
5. Удаление пыли. Пыль накапливается как в жилых, так и промышленных помещениях. В жилых комнатах пыль становиться причиной появления неприятных аллергических реакций организма. В промышленных зданиях пыль вызывает острые или хронические заболевания дыхательной системы. Вентиляционное оборудование для удаления пыли обязательно должно иметь специальные фильтры.
6. Снижения пожарной опасности, удаление горючих и взрывоопасных веществ. Вентиляционные установки для этих целей отличаются самыми высокими техническими требованиями. Они комплектуются специальным оборудованием, работают в комплексе с датчиками контроля показателей воздушной среды и т. д. Жесткие требования предъявляются в искрогашению работающего электрического оборудования и агрегатов.

Устанавливаемые вентиляционные системы могут выполнять как только одну из поставленных задач, так и работать комплексно. В зависимости от инженерных особенностей, технологических схем и принципов функционирования вентиляционные системы бывают нескольких видов.

Виды вентиляции

В настоящее время существует несколько типов вентиляции, отличающихся по способу монтажа, установленному оборудованию, принципу действия и техническим возможностям. Вентиляционные системы различают по нескольким техническим параметрам: способу циркуляции воздушных потоков, зоне обслуживания и конструктивным особенностям.

Виды вентиляции

Способы вентиляции помещений

Воздушные потоки могут иметь естественные физические причины движения внутри помещений, механические побудители или смешанный тип. Конкретные виды вентиляции определяются после инженерных расчетов, сделанных с учетом технического задания. В техническом задании на воздухообмен указывается максимальное количество индивидуальных факторов и требований.

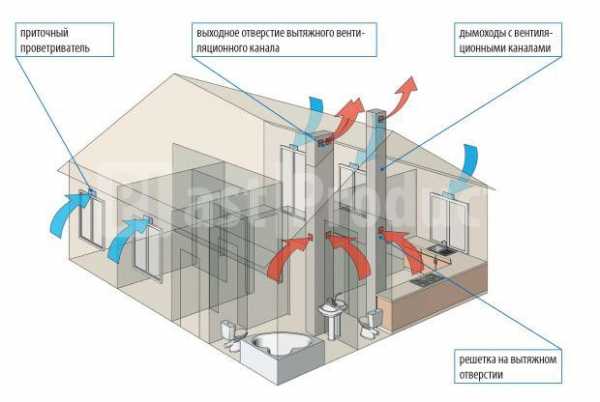

Естественная вентиляцияПри естественной вентиляции воздух может передвигаться за счет разницы плотности воздушных потоков. Внутри помещения, как правило, воздух имеет большие значения температуры, чем снаружи. Теплый воздух с меньшей удельной плотностью поднимается вверх и через специальные каналы или естественные неплотности удаляется наружу, взамен него поступает более плотный холодный. Такой тип вентиляции имеет свои положительные и отрицательные стороны.

1. Положительные стороны естественной вентиляции. Для работы системы нет необходимости использования дополнительных энергоносителей – при современных ценах очень весомое преимущество.
2. Отрицательные стороны естественной вентиляции. Очень сложно регулировать кратность обмена воздуха. Проблемы возникают из-за того, что многие важные данные зависят только от природных условий и не регулируются человеческим фактором, воздухообмен точно не прогнозируется. Еще одна проблема – возможность появления обратной тяги. Это очень опасно, когда вентиляция установлена для обслуживания отопительных котлов.

В связи с такими особенностями функционирования, естественная вентиляция в настоящее время пользуется небольшой популярностью, преимущество отдается механической вытяжной. При новом строительстве различных зданий государственные стандарты требуют монтажа вентиляции с механическим приводом.

Естественная

Механическая вентиляцияДвижение воздушных потоков обеспечивается осевыми или центробежными вентиляторами, воздух перемещается по каналам. Технические параметры каналов и вентилятора подбираются с учетом требований к системам.

1. Преимущества механической вентиляции. Есть возможность регулировать воздушные потоки как по мощности, так и по направлению. Механический воздухообмен позволяет создавать в одном помещении отдельные зоны с различными показателями кратности обмена, исключается появления мертвых зон и сквозняков. И еще одно очень важное преимущество – механическая система может функционировать полностью автономно.
2. Недостатки механической вентиляции. Механическая система имеет два недостатка: сложность монтажа и обслуживания и энергоемкость. Для обслуживания механической системы нужны профессиональные специалисты, она требует периодических ревизий и проверок. Установленные вентиляторы могут иметь большую мощность, что негативно сказывается на себестоимости производства и содержания промышленных и жилых зданий.

Механическая

Особенности механической системыДвижение воздушных потоков обеспечивается механическим способом, что позволяет создавать системы с точно заданными параметрами. В зависимости от способа подачи и удаления воздуха механические виды вентиляции могут иметь несколько разновидностей.
ПриточнаяЭлектрический вентилятор нагнетает в помещение воздух, за счет этого повышается его давление, для выравнивания значений давления излишки выходят наружу естественным способом. Вентилятор монтируется непосредственно внутри вентилируемого помещения, в специальных технологических комнатах или снаружи. Окончательное решение по механической системе принимается после выполнения расчетов с учетом технических параметров оборудования и расположения здания. Приточная система для жилых помещений не используется.

Приточная

ВытяжнаяВентилятор устанавливается для принудительного удаления загрязненного воздуха, приток свежего выполняется через специальные вентиляционные каналы или через неплотно закрытие оконные и дверные проемы. Вытяжная вентиляция чаще всего монтируется над отдельными рабочими зонами, в закрытых шкафах лабораторий, на предприятиях пищевой и фармацевтической промышленности. В некоторых случаях вытяжная система – единственный способ обеспечить безопасные условия труда.

Вытяжная

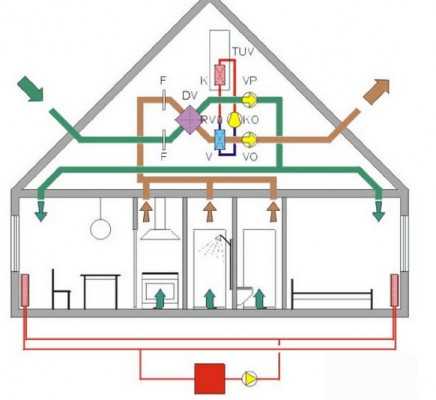

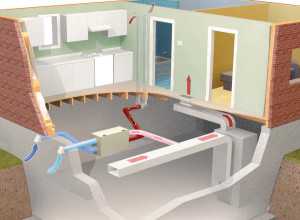

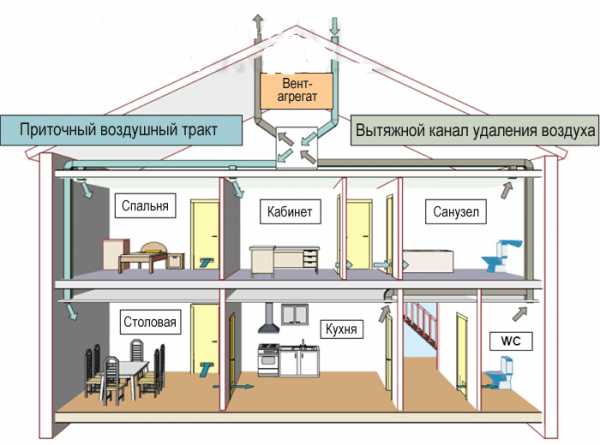

Приточно-вытяжнаяВоздух подается и удаляется из помещений в принудительном порядке. Один вентилятор нагнетает потоки, а второй вентилятор удаляет воздух из помещений. Воздухообмен характеризуется высокой интенсивностью, может регулироваться по каждому параметру отдельно. Механическая система приточно-вытяжная система этого типа используется для вентиляции сильно загрязненных помещений, в жилых зданиях монтируется редко.

Приточно-вытяжная

Местная вентиляцияМестная вентиляция позволяет удалять загрязнения только из наиболее загрязненных зон, может иметь специальные фильтры для предупреждения загрязнения окружающей среды. По принципу действия чаще всего приточного типа. Местная вентиляция может обслуживать одно или несколько рабочих мест, работать по каждой зоне отдельно или вентилировать все одновременно. По мощности механическая система относительно небольшая, но конкретные параметры зависят от характеристик технологических процессов и особенностей планировки здания.
Местная приточная вентиляцияМестная приточная система применяется редко из-за больших сложностей с очисткой удаляемого воздуха. Чаще всего используется только для понижения температуры работающего оборудования, для очистки воздуха от вредных веществ малоэффективна. Приточная применяется в больших торговых залах и складских помещениях. Ее часто монтируются в офисных и государственных зданиях, где местная приточная система постоянно функционирующая.
Местная вытяжная системаНазначение – удаление вредных соединений из воздушной среды в небольшом объеме. Может иметь несколько вариантов всасывания воздуха: из закрытых пространств или специальными подвесными воздушными приемниками. Вторые часто устанавливаются над плитами для приготовления пищи, электролитическими ваннами и прочим оборудованием с незначительными линейными размерами.
Особые виды вентиляционных системИмеется несколько типов вентиляционных систем специального назначения:

1. Аварийная вентиляционная система. Устанавливается в помещениях, в которых возможно резкое увеличение количества вредных выбросов. Применяется в случае поломок основной общеобменной, может иметь как собственные вентиляторы, так и подключаться к уже установленному электротехническому оборудованию.
2. Противодымная. Используется в комплексе противопожарных мероприятий, повышает безопасность пребывания в помещениях людей. В большинстве случаев автономного функционирования, имеет специальные блоки слежения и управления.

Противодымная

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными.
Параметры расчетов вентиляционных системРасчет вентиляционной системы – сложные инженерные работы, выполняемые только специалистами со специальным техническим образованием. Во время производства работ принимаются во внимание следующие исходные данные:

1. Кратность обмена воздуха. В зависимости от назначения помещений и характеристик технологических процессов органами санитарного надзора регламентируется минимальная кратность обмена воздуха. Показатели колеблются в широких пределах, минимальная кратность обмена оказывает решающей влияние на все остальные технические данные вентиляционной системы.
2. Показатели уровня шума. Данные определяются при максимальной нагрузке на вентиляторы общеобменной вентиляции или при максимальной скорости движения воздушных потоков. Уровень шума зависит не только от вида и мощности вентиляторов, но и от материалов изготовления каналов, способах монтажа воздуховодов и наличия специальных устройств для шумогашения. В некоторых случаях приточные вентиляторы допускается монтировать только вне пределов здания.
3. Мощность электрических двигателей вентиляторов. Показатель, оказывающий влияние на стоимость эксплуатации вентиляционной системы. Для увеличения коэффициента полезного действия работы электрических двигателей применяется комплекс сложных технических мероприятий по снижению потерь на трение воздушных потоков по каналам, точному расчету диаметров условного прохода, оптимальной планировки расположения и движения потоков.
4. Экономические показатели использования. Для снижения тепловых потерь в настоящее время широко используется рекуперация тепла. При проектировании вентиляции помещений предусматривается установка специального оборудования, предназначенного для отбора тепла из удаляемого воздуха и нагрева подаваемого. Рекуперация может работать как по подогреву, так и по охлаждению помещений, позволяет заменять дорогостоящие системы кондиционирования.

Алгоритм расчета и монтажа вентиляции помещений

Во время расчета вентиляционной системы принимаются во внимание исходные данные (техническое задание) заказчика. Заказчик должен указать необходимый воздухооборот согласно существующих условий эксплуатации помещений. В дальнейшем расчеты выполняются по такой схеме:

1. Посчитывает необходимая кратность обмена воздуха по помещениям и рабочим зонам. Минимальная кратность приточного воздуха указана в СанПиН, проектировщики руководствуются нормативными требованиями.
2. Выполняется расчет скорости движения воздушных потоков, размер и схема расположения каналов, место установки, технические данные и количество вентиляторов.
3. Составляется принципиальная схема общеобменной вентиляции помещений. Для сложных систем делается разбивка по участкам и ответвлениям, на чертежах указываются все исходные данные для монтажа.

Схема

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.

Монтаж вентиляционных систем могут выполнять только специализированные компании, имеющие лицензию на выполнение такого типа работ. Вне зависимости от типа и назначения общеобменная вентиляция состоит из следующих агрегатов и элементов:

1. Вентиляторы. Могут быть центробежными и осевыми, встраиваемыми и отдельностоящими. По мощности, размерам и производительности колеблются в широких пределах.
2. Воздушные каналы. Изготавливаются из различных материалов, могут быть круглыми, квадратными или прямоугольными. Приточная площадь сечения подбирается на основании расчетных данных по скорости движения воздушных потоков.
3. Автоматические или ручные регулирующие устройства. Используются для поддержания требуемых параметров функционирования, промышленная общеобменная вентиляция чаще всего управляется в автоматическом режиме.
4. Фильтры. Устанавливаются на вентиляционные системы жилых и производственных помещений. В зависимости от исполнения могут улавливать твердые взвешенные микрочастицы или химические соединения.
5. Шумогасители. Специальное оборудование, позволяющее существенно понижать вибрации работающих механизмов. Имеют различное исполнение, монтируются как на основных каналах, так и на отводах.

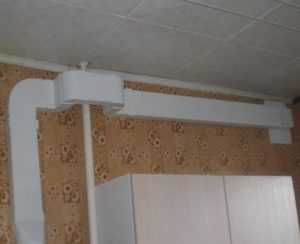

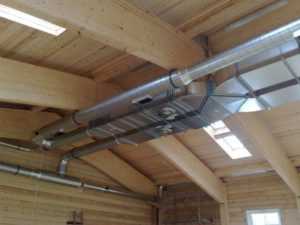

Установленная вентиляция в доме

После монтажа в обязательном порядке выполняется проверка функциональности вентиляции, измеряется воздухообмен как в помещении в целом, так и над каждой рабочей зоной. Приемо-сдаточные акты подписываются членами государственной комиссии в присутствии заказчика и исполнителя. Записи по периодической проверке, ремонту и обслуживанию промышленных вентиляционных систем выполняются в специальном журнале и с подписями ответственных лиц.

plast-product.ru

Виды вентиляции — классификация, типы вентиляционных систем

Комфорт в нашей жизни во многом обеспечен благодаря системам вентилирования. Чистый воздух и оптимальный микроклимат стали составляющими повседневной жизни. Как известно, человек вдыхает кислород и выдыхает углекислый газ, являющийся опасным для жизни. Особенно важен вопрос обновления атмосферы на рабочих объектах и складах, и наличие вентилирования в жилых домах.

Что собой представляет система вентиляции в квартире, частном доме, в производственных помещениях

Содержание статьи

Вентиляционная система — комплексное оборудование для регуляции воздухообмена внутри помещений. Система также влияет на микроклимат за счёт технических средств. Современная вентиляция способна очищать поток воздуха, увлажнять его, нагревать или охлаждать. Обеспечение циркуляции воздуха в квартире, частном доме и производственных цехах значительно разнится.

Как уже упоминалось выше, человек выделяет углекислый газ — неотъемлемую часть жизнедеятельности. Воздух, который вдыхает человек, должен быть насыщен не менее 20% кислорода. Меньшие показатели оборачиваются болью в голове в лучшем случае, а постоянная недостаточность кислорода значительно сказывается на самочувствии.

Воздух в жилых комнатах необходимо обновлять хотя бы один раз в час. Иначе говоря, кратность обновления в час равна 1. Этого довольно для комфортного проживания в квартире или частном доме. Но даже так в кухонных помещениях кратность возрастает до 3-5 раз.

Циркуляция воздуха в закрытом цехе или на складах имеет большую кратность. На заводах и фабриках обычно существуют другие источники загрязнения, значит и очищение должно производится чаще. Например, в общественных курилках, которые неотъемлемая часть крупных производственных объектов, циркуляция воздуха должна происходит не менее десяти раз.

Таким образом, нагрузка на системы вентилирования на производстве выше, чем в жилых квартирах. Если в частном доме возможно обновить микроклимат просто открыв окно, то в производственных цехах такая возможность практически отсутствует.

Способы определения обширной классификации систем вентиляции

Вентилирование можно охарактеризовать 4 типами: по способу циркуляции воздуха, назначениею, конструкционному строению и рабочей зоне. Каждый из типов имеет преимущества и недостатки.

Виды вентиляции по способу формирования потоков воздуха

Воздухообмен совершается из-за естественной тяги, зависящей от двух факторов:

• различие в температурах снаружи и внутри;
• различие в давлении между помещением и вытяжкой.

Имеют значение погодные условия, например, ветер. Подобные системы не требуют дополнительной комплектации, тратят мало электричества и просты в эксплуатации.

Искусственная, иначе называемая механической, вентиляция осуществляет работу на базе оборудования и комплектации дополнительных приборов, за счёт чего воздухообмен охватывает большие помещения. Работа механических систем требует огромных затрат электричества. Они полностью автономны и на них не влияет природа.

Какие бывают вентиляции по назначению

Выделяют приточную и вытяжную вентиляции. Приточная система осуществляет приток свежего воздуха, вытяжная — отток обработанного воздуха. Системы применяют совместно. Они также могут классифицироваться как местная — для определённого участка, и общеобменная — для больших цехов.

Типы вентиляционных систем по области эксплуатации

Типы местной вентиляции — приточная и вытяжная системы. При использовании такого типа воздух подаётся на выделенный участок, а очищению подвергается только место накопления углекислого газа (потолок). Примером местной приточной вентиляции могут послужить воздушные завесы повсеместно используемые в общественных местах.

Местная вытяжная специализируется на местах скопления загрязнения. Подобная практика позволяет не допустить их распространения на все помещение, значительно облегчая работу для системы вентилирования.

Интересно! Местная вентиляция практически не требует затрат, в отличие от общеобменной. Но в производственных цехах применяется оба типа, поскольку только местные не способны обеспечивать одновременно обе функции на больших площадях. Общеобменные системы равномерно удаляют загрязнённый воздух и подаю чистый воздух.

Какая бывает вентиляция в помещениях по конструктивному исполнению

Конструкция вентиляции бывает двух типов. Моноблок представляет собой единую коробку с шумоизоляцией, являясь популярной конструкцией для установки в домах. Различается приточные и приточно-вытяжные типы. Они не производят шум, отличаются малыми размерами и просты в установке.

Наборная — это сборка из различных компонентов и дополнительных деталей. Преимущество заключается в возможности вентиляции как маленьких квартир, так и целых зданий. Минусом можно счесть большие размеры и высокие требования к размещению всей системы.

Типы вентиляционных систем

Все типы характеризуются рядом параметров, важный из которых — прокачка воздуха, она же производительность всей системы. Значение имеет также давление (напор), мощность и уровень шума.

Чем один тип вентиляций отличается от других (краткое сравнение всех видов)

Местный тип вентиляции, в отличие от общеобменного, подаёт воздух в одно место, и оттуда же забирает загрязнённый воздух. Общеобменный — действует на все помещение. Приточный тип рассчитан только на подачу воздуха, тогда как вытяжной влияет непосредственно на очищение.

Виды воздухоотводов для разных вентиляционных установок

Системы вентиляции включают в себя оборудование, объединённое каналами для вывода воздуха — незаменимой частью систем вентилирования. Отводы выполняют основную функцию: обмен воздушных масс. Всего три фактора влияют на эффективность их работы: вид, материал изготовления и форма сечения.

Важно! Следует обратить внимание на вышеперечисленные характеристиками, однако важное значение будут иметь параметры: размеры, герметика и изоляция шума.

Воздухоотводы классифицируются по виду материала: пластиковые (общего применения) и металлические (для фабрик). И форме сечения: прямоугольник и круг. Кроме того, существует дополнительный критерий жёсткости и гибкости. Гибкие воздухоотводы применяют при разветвлении каналов.

setafi.com

Типы и виды систем вентиляции помещений

Вентиляция помещений классифицируется по следующим основным признакам:

Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция , т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить стеклопакеты с приточными клапанами, через которые за счёт разницы давления и температуры будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

Приточная, вытяжная и общеобменная вентиляция

Приточные системы — один из видов механической вентиляции, служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух, как правило, подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.) с помощью соответствующего дополнительного оборудования.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные системы вентиляции, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная вентиляция требует меньших затрат, чем общеобменная вентиляция. В производственных помещениях при выделении вредных газов, влаги, теплоты и т.д. обычно применяют смешанную систему вентиляции — общую во всем объеме помещения и местную (местные притоки) для подачи свежего воздуха к рабочим местам.

Местную вытяжную вентиляцию применяют, когда места выделения вредных веществ и выделений в помещении локализованы и можно не допустить их распространении по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла.

Для вытяжки на местах применяются местные отсосы (укрытия в виде шкафов, зоны, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.)
Местные вытяжные системы вентиляции, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря отводу значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы вентиляции не могут решить всех задач вентилирования. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме, подача воздуха в отдельные помещения не может обеспечить необходимые условия воздушной среды. То же самое, если работа производится на всей площади помещения или ее характер связан с перемещениями и т.д.

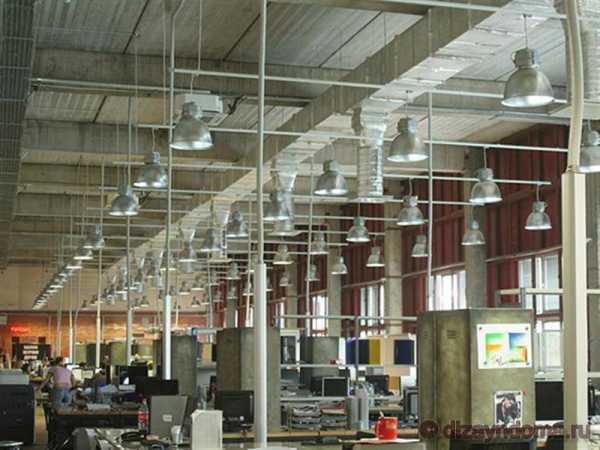

Общеобменная вентиляция

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной вентиляцией и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, то есть при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженных вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/кв. м., то вместо осевого вентилятора устанавливается вентилятор центробежного типа. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделения от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.), и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т.п.), часто невозможно обойтись какой-либо одной системой, например, местной вентиляцией или общеобменной. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

Канальная и безканальная вентиляция

Системы вентиляции либо имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы), либо каналы-воздуховоды могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т.д. (безканальные системы).

Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются, как конструктор, из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Вентиляция перемешиванием и вентиляция вытеснением

Различают два основных, часто встречающихся типа вентиляции: вентиляция перемешиванием и вентиляция вытеснением.

Перед тем как более подробно рассмотреть эти два типа, необходимо рассмотреть наиболее часто используемые термины, характеризующие качество воздуха.

Эффективность вентиляции

Эффективность вентиляции — это величина, показывающая, как быстро загрязнённый воздух удаляется из помещения.
Она определяется отношением концентрации вредных примесей, содержащихся в вытяжном воздухе к концентрации вредных примесей в помещении.
Эффективность вентиляции часто используется для качественной оценки способности системы обеспечивать комфортные условия по чистоте воздуха. Данный показатель находится в зависимости от геометрии помещения, взаимоположения приточных и вытяжных отверстий и плотности распределения источников вредных примесей в помещении.
Вентиляция вытеснением позволяет получить значения эффективности вентиляции свыше 100%, в то время как при вентиляции перемешиванием они не превышают 100%.

Коэффициент воздухообмена

Данный параметр характеризует скорость замещения воздуха в помещении.
Он зависит от условий раздачи воздуха в помещении, расположения и размеров диффузоров, расположения источников тепла и т.д.
При применении метода вытеснения, возможно, получить значения коэффициента воздухообмена от 50 до 100%, в то время, как при вентиляции перемешиванием они не превышают 50%.

Вентиляция вытеснением

Это наиболее эффективный метод, традиционно используемый при вентиляции промышленных объектов. Кроме того, данный метод вентиляции нашел широкое применение в так называемых системах комфортной вентиляции. При правильно рассчитанной схеме этот метод позволяет эффективно удалять излишки тепловыделений и достигнуть максимальной эффективности вентиляции.
Для более подробного описания данного метода необходимо выделить следующие понятия: рабочая зона и прилегающая зона

Рабочая зона

Часть комнаты занимаемая или используемаялюдьми.
Рабочей зоной принято считать пространство отстоящее на 50 см от стен и оконных проемов, и от 10 см до 180 см над полом.

Прилегающая зона

Это пространство вокруг приточного низкоскоростного диффузора, где им создаётся определённая локальна скорость воздуха. Для систем комфортной вентиляции принято считать, что локальная скорость воздуха в прилегающей зоне не должна превышать 0,2 м/с.
Такие требования предъявляются с целью максимально возможного уменьшения прилегающей зоны вокруг диффузоров.

Скорость воздуха и температура

При вентиляции вытеснением воздух подаётся на нижний уровень и течёт в рабочую зону с малой скоростью. Приточный воздух должен быть несколько холоднее, чем окружающий воздух помещения для работы принципа вытеснения.
Дл комфортных систем, температура подаваемого воздуха должна быть на 1 °C ниже комнатной температуры, а для промышленных или специальных систем эта величина составляет от 1 до 5 °C.
При слишком низкой температуре на притоке, всегда возникает риск образования т.н. конвекционных потоков.

Преимущества и недостатки

Вентиляция вытеснением очень удобна для применения в промышленности, где много вредных примесей и тепловыделений.
Правильно спроектированные системы для вентиляции вытеснением обеспечивают очень хорошее качество воздуха, но данный принцип имеет некоторые ограничения:

• Приточные диффузоры требуют больше места;
• Приточные диффузоры по ошибке могут чем-нибудь накрыть;
• Прилегающая зона становится гораздо больше;
• Вертикальный температурный градиент становится очень высоким.

При проектировании данных систем необходимо также учитывать взаиморасположение по высоте и мощности отопительных устройств, которые влияют на динамику воздушных потоков внутри помещения. При сочетании с посторонними токами воздуха помещения, неравномерный нагрев по высоте в некоторых случаях вызывает смещение нагретых слоёв воздуха вниз. На практике, это приводит к функционированию вентиляционной системы по другому принципу — перемешиванию

Вентиляция перемешиванием

При вентиляции перемешиванием приточный воздух одним или несколькими потоками подается в рабочую зону, вовлекая в движение большое количество воздуха внутри помещения. Рабочая зона лежит в зоне возвратного потока, где скорость воздуха составляет 70%от скорости основного воздушного потока.

Длина струи

Под длиной струи принимается расстояние от воздухораспределителя до сечения воздушной струи ,в котором скорость ядра потока снижается до 0,2 м/с.

Эжекция

Эжекция это способность диффузоров подмешивать в струю прилегающий воздух помещения.
Диффузоры струйного типа (где воздух закручивается проходя на большой скорости через сопла)-являются яркими примерами приточных устройств с высокой степенью эжекции. Диффузоры для вентиляции вытеснением имеют низкую степень эжекции.
Для устранения ощущения сквозняка при температуре приточной струи ниже комнатной температуры необходимо использовать приточные диффузоры с высокой степенью эжекции.

Настилающий эффект

При расположении отверстия вентиляции в достаточной близости от плоской поверхности, выходящий ток воздуха отклоняется в её сторону и стремится течь непосредственно по поверхности. Этот эффект возникает вследствие образования разряжения между струёй и поверхностью, а так как нет возможности подмеса воздуха со стороны поверхности то струя отклоняется в её сторону.
Для возникновении настилающего эффекта расстояние между приточным отверстием и потолком не должно превышать 30 см.

Скорость воздуха и температура

Приемлема скорость воздуха в рабочей зоне зависит от таких факторов как: температура в помещении, род деятельности в помещении, внутренний интерьер. Отмечено, что ощущение сквозняка устраняется, при скорости воздуха меньше 0,18 м/с и температуре от 20 до 22 °C.

Препятствия

Воздушный поток, вероятно, изменит направление при наличии препятствий свисающих с потолка, таких как светильники, перекрытия и др. Если выступ не превышает 2% от высоты потолка, то воздушная струя, обогнёт препятствие.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

разновидности и их особенности, причины ухудшения работы, инструкция по выбору системы

Огромную роль в поддержании комфортных условий проживания играет вентиляция квартиры. Не каждый житель мегаполиса может проводить достаточно времени на свежем воздухе или иметь загородный дом для отдыха в выходные. При помощи различных систем вентиляции осуществляется приток свежего воздуха в жилье и постоянная циркуляция воздушных потоков. Это позволяет избежать сырости и размножения грибка в квартире, а также поддерживать оптимальную температуру и влажность воздуха.

Какие бывают виды вентиляции

Виды вентиляции бывают разные, в зависимости от устройства системы и предназначения она может быть:

• Естественной;
• Принудительной.

Естественная вентиляция – этот вариант самый примитивный, дешевый, но ненадежный. Эта система вентиляции представляет собой каналы, которые проложены по всей конструкции здания. Вентиляционные решетки выведены в санузлах, ванных комнатах и на кухнях. Действие этой системы основано на перепаде давления возле оголовка вентиляционного канала и вентиляционной решеткой в помещении. Величину перепадов давления нельзя считать постоянной, она подвержена воздействию температуры, давления, силы и скорости ветра. Поэтому данный вид вентиляции не является достаточным для современных помещений.

Принудительная вентиляция в квартирах

Принудительная вентиляция в квартире устанавливается тогда, когда воздухообмен в помещении недостаточный. Чтобы не было душно и жарко, стоит потратиться на обустройство принудительной циркуляции воздуха. Систему называют принудительной из-за использования специальных вентиляторов, для увеличения движения воздушных потоков. Принудительные системы делятся на такие типы:

1. Приточную;
2. Приточно-вытяжную;
3. Вытяжную.

Приточная вентиляция в квартире необходима для того, чтобы в помещение постоянно поступал очищенный, свежий воздух. Для качественного воздухообмена в помещении не стоит полагаться только на естественную систему вентиляции, именно приточные установки позволят сделать атмосферу жилища комфортным. Приточные установки представлены в большом ассортименте в магазинах климатической и бытовой техники. Они достаточно мощные, что позволяет без труда обслуживать как небольшие квартиры, так и элитные крупногабаритные дома. У них такие достоинства:

• Высокий энергосберегающий класс;
• Качественное очищение воздуха от пыли и вредных элементов;
• Устранение неприятных запахов.

При таком способе вентилирования чистый воздух подается во все жилые комнаты, а вытягивается из санузла, кухни и ванной комнаты.

Система приточной вентиляции

Наиболее оптимальным способом вентилирования является приточно-вытяжная вентиляция в квартире, при таком варианте вентилирования плохой воздух удаляется из комнат, а помещение заполняется чистым и свежим воздухом.

Чтобы каждая из комнат качественно вентилировалась, необходимо провести по всей квартире систему воздуховодов, которые с успехом можно спрятать в нишах стен или подвесном потолке. Саму приточную установку легко разместить в кладовке.

Почему может ухудшиться вентиляция в квартире

Проблемы с вентилированием квартиры могут наступить вследствие таких факторов:

• Установки современных герметичных окон – металлопластиковых, деревянных или алюминиевых;
• Установки герметичных межкомнатных дверных блоков;
• Неправильного монтажа кухонной вытяжки или вентиляторов;
• Разрушения или сильного загрязнения вентиляционного канала.

Все эти проблемы легко устранить, если правильно подойти к делу. Чтобы была должная вытяжная вентиляция в квартире, необходима хорошая работа вентиляционного канала. Если он завален мусором или в нем построили гнезда птицы, то поток воздуха не будет хорошо циркулировать внутри системы. Если канал забит – его требуется тщательно расчистить, иногда для этого приходится разбирать стенку со стороны подъезда.

Для прочистки канала лучше вызывать специалиста строительного профиля. Бывает так, что вентиляционный канал частично или полностью разрушен, тогда его нужно восстановить и должным образом утеплить.

Новые окна нужно заказывать с функцией зимнего проветривания, в таком случае створка рамы открывается на пару миллиметров. На оконном блоке стоит установить приточный клапан. Желательно это делать во время монтажа оконного блока, но можно выполнить и позже. Такой клапан имеет сеточки, решетки, противошумное устройство и специальные регулировки.

Межкомнатные двери должны быть смонтированы на расстоянии не менее 2 см от уровня пола. Если нет желания обрезать дверное полотно, то можно сделать сквозные отверстия и закрыть их специальными решетками.

На вытяжные отверстия вентиляционных каналов требуется установить вентиляторы, то же самое касается и монтажа кухонной вытяжки. Такие вентиляторы помогают отводить плохой воздух через отверстие в стене или окно.

Какую вентиляцию стоит делать в санузле и ванной комнате

Установка вентиляции в квартире подразумевает размещение в каждой из комнат наиболее приемлемого варианта вентилирования. В туалетной и ванной комнатах уместным будет сделать вытяжную вентиляцию. В таких помещениях обычно сильно повышенная влажность, поэтому вентилятор, установленный на потолке или стене, и соединенный с вентиляционным каналом, легко решит проблему осушения комнат.

Вентиляция в ванной комнате

Такие устройства можно сделать как автоматические, чтобы вентилятор включался при выключении света, или закрытии двери, так и с механической регулировкой.

Как еще можно вентилировать жилые комнаты

Бывает так, что в определенный момент в жилых комнатах может стать слишком жарко или слишком сыро, в таком случае на выручку придет кондиционер. Лучше устанавливать сплит-системы, у них много преимуществ:

• Невысокая стоимость;
• Большой ассортимент;
• Легкость монтажа;
• Бесшумность;
• Возможность экономичного режима работы;
• Легкость управления с помощью пульта управления.

При помощи кондиционера легко проветрить, осушить и охладить помещение. Тяжелый, отработанный воздух выводится на улицу, а свежий и очищенный поступает в комнаты. Если сплит-система установлена подходящих параметров, то без труда можно будет провентилировать небольшую квартиру.

Вентиляция кухни

Кухня, чаще других комнат, нуждается в дополнительной вентиляции. Выполняя монтаж вентиляции в квартире, стоит сразу задуматься об установке кухонной вытяжки. Вытяжки бывают разных видов:

Строение вентиляции для кухни

1. Подвесные;
2. Встраиваемые;
3. Каминные.

Самым простым и дешевым вариантом являются подвесные модели, однако в них необходимо периодически менять угольные фильтры. Встраиваемые модели более мощные и оснащены многоразовым, моющимся фильтром из тонкого алюминия. Каминные или купольные вытяжки самые мощные, чаще всего их устанавливают в больших квартирах и домах.

Как проверить работу вентиляционных каналов

Работу вентиляционных каналов в квартирах проверяют несколько раз в год работники коммунальных служб. Если есть сомнения в качестве работы вентиляции, то проверить тягу можно и самостоятельно, с помощью таких методов:

• При помощи зажженной спички;
• С помощью плотного листа бумаги.

Проверка с помощью спички производится очень легко, стоит зажечь спичку и поднести ее к решетке вентиляционного канала, если есть тяга, то пламя отклонится в направлении решетки. Второй вариант проверки тяги – это поднести лист бумаги к решетке, при хорошей тяге бумага плотно прилипнет к вентиляционному отверстию.

Очень опасной является обратная тяга вентиляции, особенно для тех квартир и домов где установлено газовое оборудование – печка или газовый котел. При отсутствии должной тяги такое оборудование будет работать некорректно, и угарный газ может попасть внутрь жилища. Поэтому когда тяги нет — газовое оборудование включать нельзя. Работники коммунальных служб при неработающей вентиляции опломбируют все газовое оборудование, во избежание несчастных случаев.

Почему так важна хорошая вентиляция квартиры

Иногда в транспорте или в других людных местах можно услышать жалобы людей на то, что в квартире сыреют углы. Это происходит из-за отсутствия хорошей вентиляции помещения. Если в квартире сыро, окна постоянно потеют, а у домочадцев хронический насморк, то это признак того, что пора модифицировать систему вентиляции. Чтобы квартира была комфортной, достаточно просто ответственно подойти к вопросу циркуляции воздушных потоков.

oventilyatsii.ru

Виды вентиляционных систем, какими они бывают?

Что такое вентиляция?

Это организованный обмен воздушных потоков в жилых, общественных или производственных зданиях. Вентиляция организовывается с использованием естественных условий для поддержания санитарно-гигиенических и технических требований к параметрам воздуха. Источники загрязнения воздуха в помещениях — бытовые приборы, осветительные приборы и устройства, газовые плиты, электрические печи, сушильные и жарочные шкафы и так далее, поэтому и виды вентиляции бывают разные.

Часто они выделяют много тепла, пыли, продукты неполного сгорания газа, которые невозможно удалить одним способом. Для более эффективной организации очистки воздуха и удаления отработанных воздушных масс используются совершенно разные виды вентиляции помещений.

Существующие виды естественной вентиляции основаны на использовании разницы атмосферного давления, силы ветра и температурной разницы в комнате и на улице. Давление, создаваемое ветром, направлено на одну стену здания, «продавливая» воздух внутрь здания, а с обратной стороны воздух отсасывается за счет меньшего давления.
Чтобы усилить работу системы естественной вентиляции, рекомендуется чаще проветривать помещения.

С этой же целью в зданиях прокладываются специальные вытяжные вентиляционные каналы. Для жилых домов это кухня, в туалет и ванная комната. На конце канала устанавливается дефлектор, который воздушный отсос. Но естественные виды вентиляции не всегда качественно удаляют отработанный воздух, и часто происходит опрокидывание тяги, то есть – обратный ход воздуха в помещения. В квартиру начинает проникать пыль, попадают неприятные запахи с улицы и холодный воздух. В таких ситуациях применяют различные виды механической вентиляции.

Как работает механическое удаление воздуха

Электровентиляторы, электродвигатели, воздушные нагревательные приборы, системы автоматического управления приборами, пылеуловители и другое оборудование – это основа механической вентиляции. Так как этот тип вентиляции весьма энергоемкий, то часто его применяют вместе с естественной вентиляцией. Какими бывают виды вентиляции производственных помещений на основе механической системы:

• Система вентиляции вытяжного типа.
• Приточная вентиляция.
• Приточно-вытяжная (по принципу рециркуляции, то есть — повторном использовании воздуха после очистки для экономии электроэнергии и теплоносителя в холода.)
• Общеобменная система.
• Локальная (местная) вентиляция, которая организует обмен воздушных потоков на рабочем месте.
• Комбинированная система — общеобменная и локальная вентиляция работают в одном помещении.
• Бесканальная и канальная вентиляционная система.

Вытяжная вентиляционная система предполагает одновременное применение приточной системы, так как вместо удаляемого отработанного воздуха в помещение должен подавать чистый воздух снаружи. Работа обеих систем должна быть сбалансирована.

Вытяжная и приточная системы вентиляции могут работать как для всего помещения, так и локально – на рабочем месте. Тогда вентиляция называется местной. В таблице приведены значения минимального воздухообмена для одного человека в разных помещениях:

Все существующие системы вентиляции и их виды имеют одно назначение – осуществлять воздухообмен в помещении. Приточная вентиляция – это разновидность механической вентиляционной системы. Приточный воздушный поток обрабатывается специальным образом (нагрев, очищение, увлажнение и т.д.).

При организации местной приточно-вытяжной вентиляции чистый воздух подается локализовано, а загрязненный воздух удаляется тоже только из зоны вредных испарений и выделений. Местная система вентиляции позволяет быстро устранить источник загрязнения воздуха и прекратить распространение опасных для здоровья примесей в воздухе по всему помещению. На рабочих местах для организации механической вытяжки используют защитные кожухи для оборудования, бортовые отсосы, вытяжные шкафы, воздушные завесы и т.д.

Оборудование общеобменной системы перемещения воздуха

Эффективные виды производственной вентиляции включают в себя и общеобменную систему. Общеобменная вытяжная система способна равномерно удалять загрязненный воздух из всех помещений и так же равномерно подавать чистый воздушный поток. Самый простой вид общеобменной вентиляции – отдельно стоящий вентилятор осевого типа, установленный в проеме стены или окна.

В производственных объектах с большим процентом вредоносных примесей и выделений (влага, тепло, газ, пыль, водяной и другой пар) их присутствие в воздушном объеме помещения может быть разноплановым — рассредоточенным, сосредоточенным, разноуровневым.

Поэтому работа какой-либо одной системы не приносит желаемого результата. В таких условиях для вывода из помещения вредных выделений используется промышленная вентиляция ее виды, например, вытяжная общеобменная вентиляционная система.

Вентиляция общеобменного типа применяется для ассимиляции (разбавление вредных примесей газов или паров), которые не смогла вывести система местной вентиляции или вытяжная общеобменная вентиляция. Приточно-вытяжная вентиляция может обеспечить выполнение расчетных норм для чистого воздуха в рабочей зоне.

Бесканальные и канальные системы

Вентиляционная канальная система строится в виде разветвленной сети и служит для перемещения воздушных масс по воздуховоду. Если воздуховодных каналов нет, то такая вентиляция называется бесканальной.

baltservice.net

Вентиляция

Какая бывает вентиляция.

Вентиляция — необходимая составляющая любого здания и помещения, обеспечивающая приток воздуха и поддерживающая микроклимат. Существующие системы вентиляции по-разному справляются со своими задачами, но прежде чем выбирать наиболее подходящую именно для вашей комнаты,  следует разобраться в видах.

Вентиляционные системы делят на несколько типов:

• по способу циркуляции воздуха: естественные и принудительные(механические)
• по исполнению: приточные, вытяжные и приточно-вытяжные
• по зоне обслуживания: общеобменные и местные
• по конструкции: канальные и бесканальные.
• по использованию тепла: с рекуперацией тепла и без рекуперации.

Естественная вентиляция

В каждом помещении существует естественная система вентиляции. Она осуществляется за счет неплотностей в конструкции зданий, либо путем обычного проветривания комнат, либо установкой специальных приточно-вытяжных проемов, воздухообмен в которых можно регулировать. Принцип работы естественной вентиляции осуществляется за счет

• разности температуры атмосферного и комнатного воздуха
• разности давлений «воздушного столба» между нижним уровнем (обслуживаемым помещением) и верхним уровнем — вытяжным устройством, установленным на кровле здания
• в результате «ветрового» давления.

Преимуществом системы естественной вентиляции помещений в том, что не требуются большие финансовые вложений в вентиляционное оборудование, такая вентиляция проста в установке и не нуждается в электроэнергии для своей работы.

Однако работа естественной вентиляции зависит от переменных факторов, таких как, температура воздуха или направление и скорость ветра. К тому же небольшое располагаемое давление ограничивает их эксплуатацию, т.е. объем поступающего воздуха и его скорость. Естественная вентиляция подает воздух таким, какой он есть, т.е. зимой –  холодный, а летом – горячий.

Механическая вентиляция

Принцип  работы механической вентиляции идентичен естественной. Однако, в  систему механической вентиляции входят различные приборы, которые создают тягу и таким образом обеспечивают воздухообмен.

Преимуществом механической вентиляции является возможность автономно, независимо от внешних условий, удалять и подавать свежий воздух в помещении, причем в достаточно большом объеме. Кроме того, использование в системе механической вентиляции различных фильтров, нагревателей, охладителей и прочих дополнений также расширяет возможности вентиляции (очистка воздуха, нагрев и охлаждение).

Недостатком такой системы является отсутствие регуляторов температуры воздуха. В случае использования дополнительного оборудования возможен большой расход электроэнергии для нагрева или охлаждения всего объема поступающего в помещение воздуха.

Приточная и вытяжная вентиляция

Приточная вентиляции обеспечивает подачу свежего воздуха в помещение. Вытяжная вентиляция в свою очередь удаляет отработанный воздух. Как правило, современные системы вентиляции являются приточно-вытяжными. Особенностью данных систем является их сбалансированность, учитывающая возможности поступления воздуха в помещения.  Как правило, такая вентиляция оборудована большим количеством воздуховодов сложна и дорога в установке и обслуживании, в основном применяется в больших офисных зданиях и дорогих коттеджах.

Канальная и бесканальная вентиляция

Канальная вентиляции  имеет разветвленную сеть воздуховодов для перемещения воздуха, а бесканальная система таких воздуховодом не имеет.  Такая вентиляция может быть и местной и обще обменной.

Местная вентиляция

Местная вентиляция может быть приточной, вытяжной и приточно-вытяжной. Местная система вентиляции обеспечивает приток и отток воздуха на определенном месте. Чаще всего такие системы используются в промышленности, однако в домашних условиях примером может служить кухонная вытяжка (вытяжная вентиляции). Разумеется, с целью проветривания всего помещения или отдельных кабинетов и комнат она неприспособлена, т.к. призвана работать только на небольшом, ограниченном пространстве, т.е. местная вентиляция призвана решить локальные (местные) проблемы вентиляции (удаление дыма, запахов, воздуха загрязненного жиром и т.д.)

Общеобменная вентиляция

Общеобменная вентиляция, в отличие от местной, осуществляет вентиляцию во всем объеме помещения. т.е. вентиляция спроектирована так, что приток и вытяжка воздуха способны обеспечить замену всего, содержащегося в помещении воздуха. В качестве примера можно привести классическую естественную вентиляцию в квартирах: приток воздуха осуществляется за счет инфильтрации через неплотные окна и двери в спальне, гостиной кухне, а вытяжка производится через вентиляционные шахты установленные в кухне и санузле. Общеобменная вентиляция может быть естественной, механической, приточной, вытяжной и приточно-вытяжной. Это самый распространённый  вариант  вентиляции для жилища. Достоинства и недостатки присущи непосредственному исполнению вентиляции и рассмотрены в соответствующих пунктах.

Вентиляция с рекуперацией тепла

Вентиляция с рекуперацией тепла предполагает работу, основанную на эффекте сохранения тепла «отработанного» воздуха. Используя для своей работы специально спроектированные рекуператоры (утилизаторы) тепла, такая вентиляция возвращает часть тепловой энергии исходящего воздуха из помещений входящему холодному свежему воздуху. Достоинством данной системы является экономия электроэнергии для нагрева поступающего воздуха.

Централизованная вентиляция

Централизованная система вентиляции предполагает обслуживание нескольких помещений, всего здания целой вентиляционной установкой со множеством воздуховодов. Преимущества данной системы очевидны, но вот к недостаткам можно отнести ее громоздкость и сложность переоборудованию. Такую систему необходимо проектировать при строительстве дома или помещения.

Децентрализованная вентиляция

Децентрализованная система вентиляции отличается тем, что при ее организации отдельные элементы вентиляции не связаны между собой и работают автономно. Преимуществом данной системы является возможность установки вентиляции в различных помещениях, простота конструкций и удобство. Децентрализованная вентиляция способна очищать воздух только на территории отдельного помещения, не охватывая все здание.



www.irk-vent.ru
