Вентиляция пластиковая плоская – Воздуховоды пластиковые для вентиляции — технические характеристики, виды прямоугольных, плоских, гибких, круглых воздуховодов для вентиляции, производители Вентс и Эра, фото, монтаж, цена и где купить в Москве и Санкт-Петербурге

способы монтажа и стыковки плоских и круглых элементов системы вентиляции из ПВХ

За циркуляцию воздушных масс при осуществлении комплекса проветривания и кондиционирования помещений отвечают воздуховоды. Если эти системы сконструированы грамотно, то чистая атмосфера в квартире или офисе гарантирована. Очень долго основным материалом для подобных магистралей служила оцинкованная сталь. Однако сейчас металлические конструкции постепенно вытесняют пластиковые вентканалы, которые гораздо легче и выглядят эстетичнее.

Назначение и применение

С помощью подобных коробов соединяют отдельные точки комплекса доставки воздуха и главную вытяжную магистраль здания или сооружения. В частных домах и коттеджах при отсутствии большой нагрузки на центральный канал из синтетического материала может быть собрана вся система целиком. В зернохранилищах, гаражах, промышленных постройках и помещениях, где повышенная влажность является нормой, такой вариант будет самым надёжным и оправданным.

Использование пластиковых коробов для вентиляции, размеры которых позволяют собрать конструкцию различной протяжённости, идеально и для многоквартирных жилых домов. С их помощью можно обеспечить природный микроклимат с использованием активной или пассивной вытяжки. Установка рекуператора позволит сэкономить на энергопотреблении. Из-за этого нагрев или охлаждение поступающего воздуха совершается во время температурного обмена при смешении входящих и исходящих потоков.

Сферой эффективного применения пластмассовых венткоробов являются:

• Пассивная вентиляция при естественной тяге.
• Активный воздухообмен с использованием электровентиляторов.

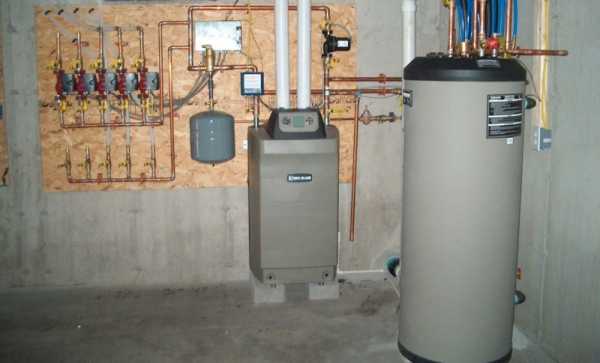

• Вытяжка от газового котла, плиты или водонагревателя, установленных согласно правилам техники безопасности.
• Проветривание складов или подвалов.
• Доставка тёплого потока от калорифера при обогреве.
• Разделение и подача свежего воздуха.

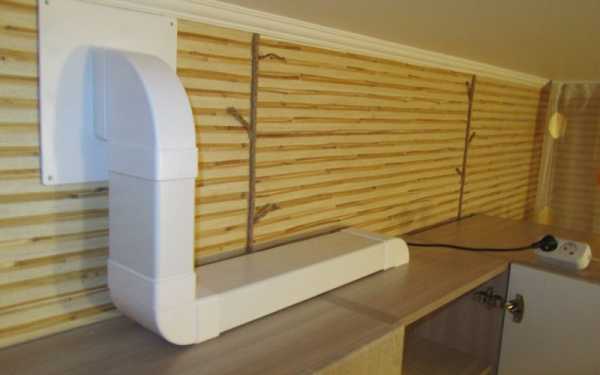

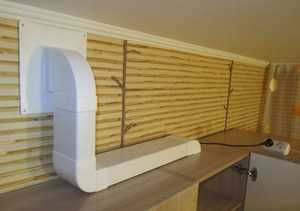

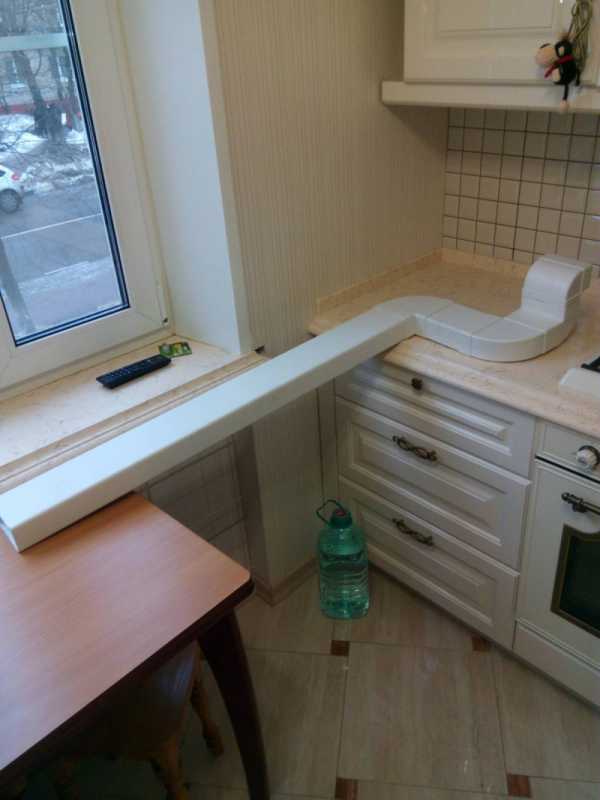

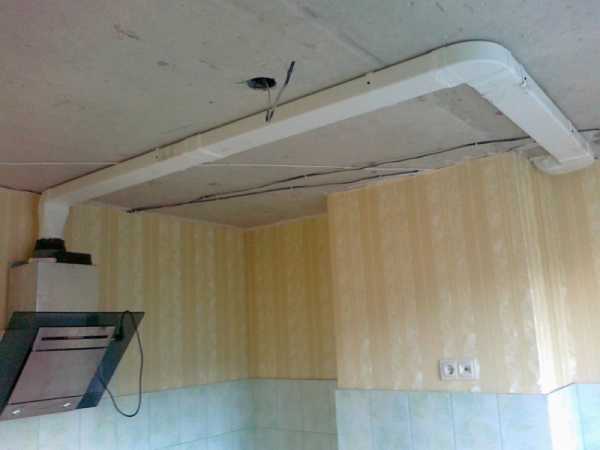

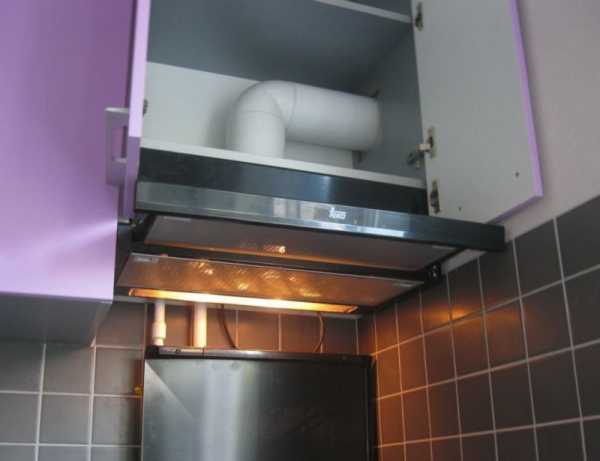

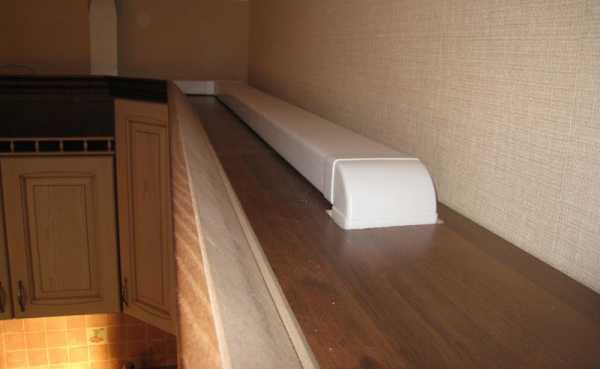

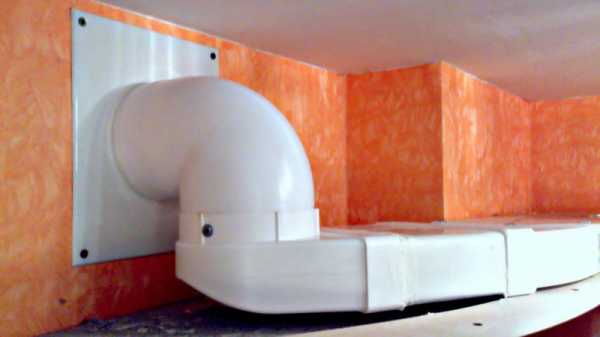

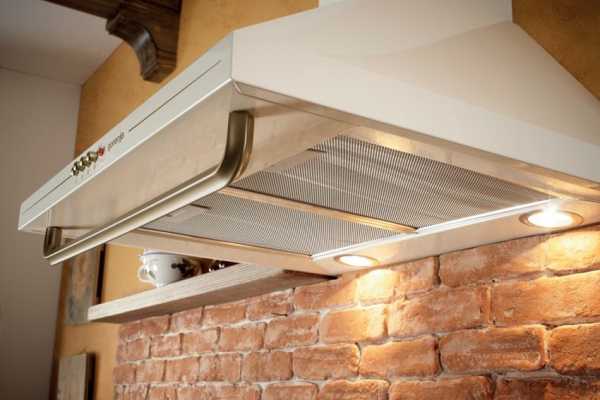

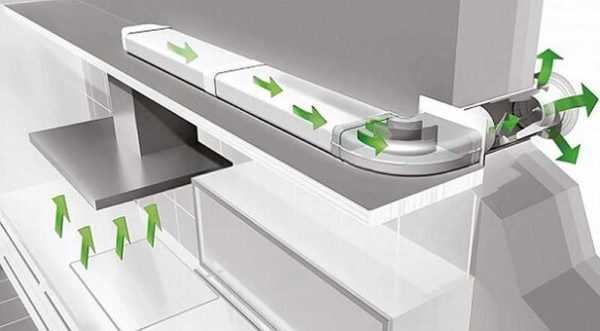

Установка воздуховода для кухонной вытяжки

Материалы для пластиковых вентиляционных элементов

В быту под этим видом сырья понимается синтетическое вещество с определёнными характеристиками и эксплуатационными свойствами. Однако все изделия для систем кондиционирования изготавливаются из разных его видов:

• Поливинилхлорид (ПВХ).
• Фторопласт (ПВДФ).
• Полипропилен (ПП).
• Полиэтилен низкого давления (ПНД).

Выбирая пластиковые вентиляционные каналы, плоские или круглые, следует ориентироваться только на опыт мастера, занимающегося их установкой.

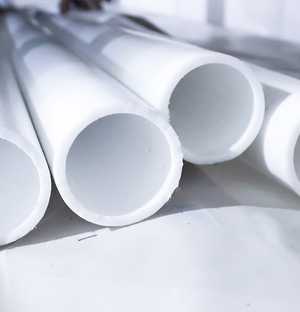

Магистрали из полиэтилена

Эти изделия применяются чаще при монтаже кондиционеров и систем для проветривания в домах с временным или сезонным проживанием: дачах, садовых и загородных постройках. Покрытие из специального материала позволяет прокладывать трассы как внутри, так и снаружи помещения. При изготовлении соединительных отверстий в подобном коробе не возникнет сложностей.

По сравнению с вентиляцией из ПВХ ПП более стоек к сезонным и суточным изменениям температуры. Диапазон температуры использования составляет от -45 до +85 градусов Цельсия. Есть продукция, покрытая антистатическим и защитным ультрафиолетовым слоем. Подобные детали при изготовлении окрашиваются с добавлением сажи, поэтому имеют специфический чёрный цвет, который отличает их от другой продукции.

Пластиковые каналы-воздуховоды системы «Пластивент». Знакомство и презентация.

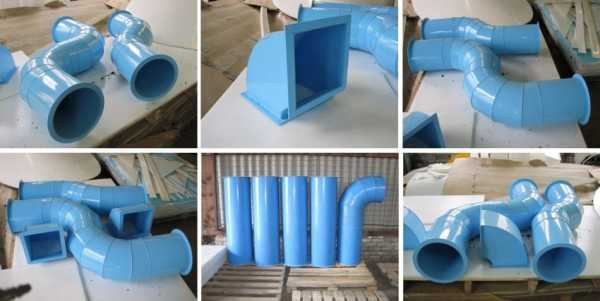

Полипропиленовые изделия

Этот материал для изготовления вентканалов используется сравнительно недавно. Он не проводит электрический ток, не подвержен воздействию влаги, стоек к агрессивным химическим реакциям. Предел прочности ПП в 4 раза выше, чем у полиэтилена. Кроме того, его популярность обоснована следующими критериями:

• Низкая стоимость.
• Простота монтажа.
• Нетребовательность к набору инструментов.

Однако в Европе короба из полипропилена являются пройденным этапом в сфере строительства. По многим критериям он морально устарел:

• Не огнеупорен. Плавится и горит при нагреве свыше 90 градусов. Для улучшения этой характеристики приходится использовать различные добавки, удорожающие продукцию.
• Плохо переносит холод, трескается. Поэтому сфера применения ограничена внутренними отапливаемыми помещениями.
• Не каждый производитель изготавливает идеальную систему стыковки. Из-за чего соединения выходят негерметичными, и в ходе эксплуатации образуются дополнительные шумы.
• При нагреве труба из полипропилена сильно расширяется, а работа с ним требует повышенной осторожности.
• Срок службы у подобного товара наименьший по сравнению с прочими материалами — не более 20 лет, хотя некоторые производители гарантируют и больший период сохранности.

Однако при ограниченном бюджете или небольшом опыте работы с подобными изделиями этот вариант будет наиболее подходящим.

Поливинилхлоридные воздуховоды

Такие короба отличают малый вес, дешевизна и простота установки. Они рекомендованы для применения в жилых помещениях и офисах. Этим объясняется большой спрос на такие комплектующие для вентиляционных систем среди владельцев частных домов. Защита от прямых солнечных лучей и широкий разброс температур, при которых возможна их эксплуатация, сочетается с прочностью и герметичностью.

Однако и у них есть свои отрицательные черты:

• Трескаются со временем.
• Плохо переносят мороз.
• Максимальная температура нагрева — 160 градусов.
• Опасны для здоровья уже при +120C — выделяют хлор.

Вентиляция в доме, пластиковые воздуховоды — установка и монтаж

Продукция из фторопласта

Это самый прочный и устойчивый к внешним воздействиям материал. Он подходит как для приточной, так и вытяжной вентиляции. Изделия из ПВДФ выдерживают:

• Влияние паров, кислот, щелочей.
• Диапазон температур составляет от -40 до 140 градусов.
• Повышенное внутреннее давление.
• Наряду с ПВХ это самый популярный материал для производства вентиляционных коробов из пластмассы.

Плюсы и минусы

Многие хозяева воспринимают установку вентканалов из синтетики негативно, боясь вредных выделений. Однако если продукт качественный, опасения эти излишни. К тому же вся бытовая техника, и кондиционеры не исключение, содержит немало пластмассовых элементов. Но всё-таки стоит прислушаться к рекомендациям специалистов и устанавливать короба из такого сырья на вытяжные магистрали. Для приточных, особенно с подогревом или теплообменом, лучше выбрать изделия из специального пластика.

Противники подобных комплектующих приводят в пример такие недостатки:

• Горючесть, которая отсутствует только у металлических конструкций. Хотя за хорошую цену можно приобрести и материалы с высоким порогом возгорания.
• Образование статического электричества способствует накоплению пыли, которая легко воспламеняется. Поэтому монтаж пластиковых магистралей рекомендуется на завершающей стадии, по окончании пыльных работ. Современные изделия покрыты специальным составом, снижающим накопление заряда.
• Устаревшие технологии не обеспечивают равномерную толщину на каждом участке короба. Поэтому они трескаются, или на стыках образуются зазоры. Такой недостаток можно исправить доводкой или уплотнением, но трудоёмкость монтажа существенно вырастает.

Однако достоинств у конструкций из пластмассы немало. Мастера ценят такие качества синтетики:

• Простота сборки и возможность создать магистраль любой конфигурации обусловлена дополнительными фитингами и фасонными элементами.
• Гладкие стенки обеспечивают минимальное сопротивление при доставке воздуха.
• Непроницаемость легко повысить с помощью промазки всех швов герметиком.
• Соединение встык без нахлёстов гарантирует свободу передвижения для кислорода.
• Малая шумность.
• Не ржавеют.

Проще говоря, назвать пластиковые венткороба идеальными нельзя. Но перечисленные положительные черты всё же перевешивают негативные. Поэтому популярность подобных изделий постоянно растёт. К тому же в сырых помещениях альтернативу им подобрать довольно сложно.

Вытяжка и вентиляция — лучшее совмещение.

Особенности монтажа

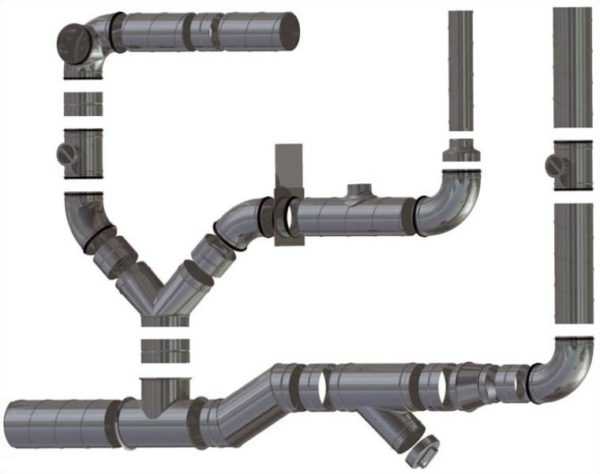

Чаще всего в продаже встречаются разновидности круглых труб для систем кондиционирования и вентиляционные короба пластиковые прямоугольные. Размеры их можно узнать на специализированных сайтах или у консультантов в магазине. Правильный подход к монтажу воздуховодов позволит организовать эффективную систему воздухообмена быстро и без проблем, несмотря на уровень её сложности.

До начала работ необходимо выполнить определённую последовательность действий:

• Составить проект, схему или эскиз самостоятельно или с привлечением специалистов. Это позволит представить всю систему полностью и определить места прохождения стен и перекрытий, подготовить в нужной точке переходные отверстия.
• Собрать монтажные модули, соединив предварительно каналы с отводами и тройниками. Затем эти блоки подключаются в общую магистраль.
• Подобрать необходимые фитинги для врезки в центральный воздуховод.
• Все излишки легко убираются простой ножовкой, а сам процесс не потребует применения специальной оснастки.
• Необходимо предусмотреть установку обратных клапанов. Они позволят доставлять кислород в нужном направлении.
• В одно из отверстий устанавливается вентилятор. Он должен вставляться легко.

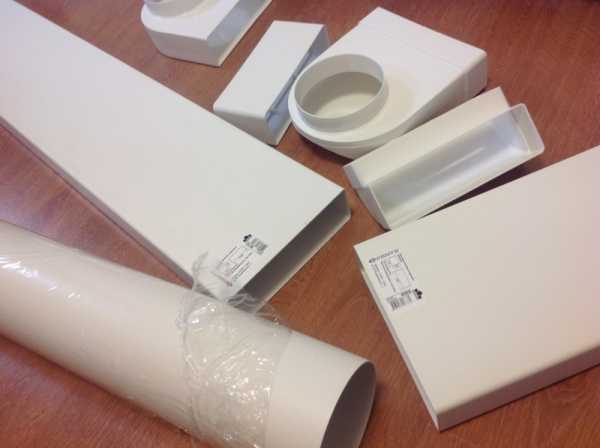

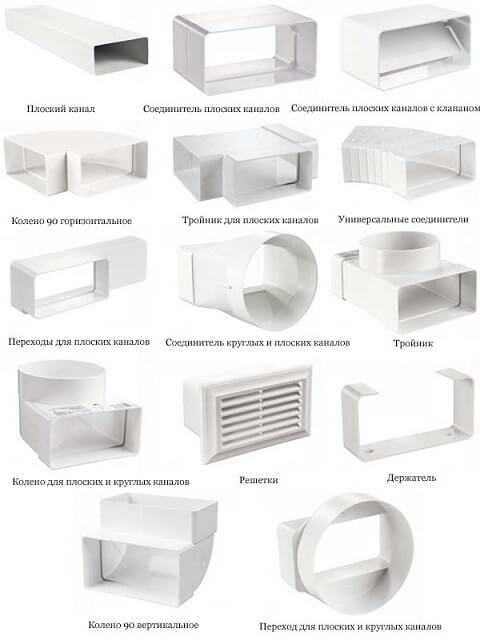

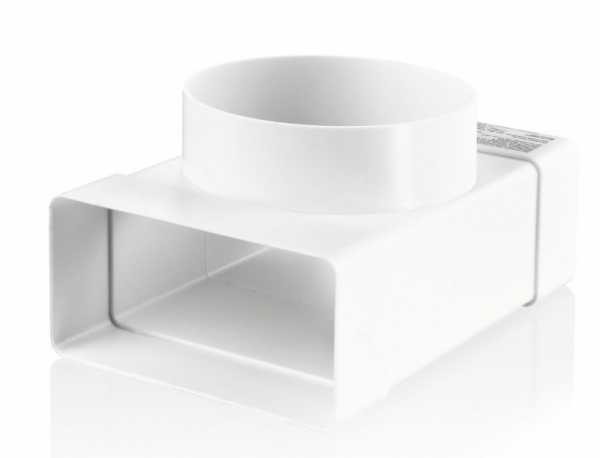

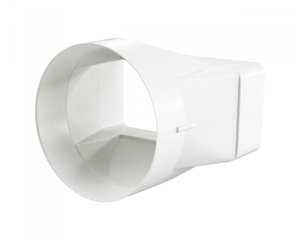

Иногда может потребоваться стыковка прямоугольных и круглых вентканалов. Эта деятельность также не вызовет затруднений. Порядок работы таков:

• Подобрать горизонтальный (вертикальный) переходник.
• В короб круглого сечения установить соединитель, в котором имеется обратный клапан.
• На противоположный его конец закрепить переходник.
• Осталось зацепить прямоугольный короб.

Таким образом, ограничений по форме магистрали не существует. Нет преград и по длине, так как у короба для вентиляции размеры подбираются в зависимости от протяжённости магистрали, а по необходимости части легко стыкуются. В каждую комнату можно проложить собственную трассу с индивидуальной температурой и процентом содержания кислорода. Если человек видел, как собираются элементы конструктора Лего, то в монтаже вентиляционных каналов он не заметит сложностей.

Компании-производители пластиковых деталей

Для жителей крупных городов нашей страны несложно подобрать и заказать изделия одной из ведущих отечественных фирм, изготавливающих вентиляционные магистральные короба. Среди них — Полекс-групп, Эко-Трейд, Прогресс, СпецПолиПласт. Они выпускают продукцию как для крупных предприятий, так и для индивидуальных заказчиков. Каналы для скрытой установки продаются под торговой маркой Вентс.

Кроме них, практически в любом строительном отделе или супермаркете можно найти продукцию с названиями Ветерок, Космос, Эра. Она стоит недорого, а качество исполнения и доступность фитингов и прочей дополнительной фурнитуры, технические и потребительские свойства этих товаров не разочаруют покупателя.

Естественно, это не единственные представители сегмента, которые встречаются на прилавках. С ростом популярности синтетических изделий растёт и число компаний, их производящих.

oventilyacii.ru

110 фото подбора оптимальных моделей и их монтаж

Строительные возможности человечества постоянно растут и появляется что-то новое, позволяющее улучшить качество жизни. От недавнего времени это коснулось воздухопроводов, поскольку появились пластиковые версии обеспечивающие: надежность, эстетичность и простоту монтирования. Различные размеры пластиковых воздуховодов позволяют использовать их для множества помещений, что считается заметным преимуществом.

Но многие люди думают, что пластик способен выделить опасные вещества и отрицательно воздействовать на здоровье лиц, находящихся в помещении. И еще он может загореться! Так ли все плохо? Далее разберемся в его эксплуатационных характеристиках и нюансах монтирования.

Виды

Для проведения воздухопровода на основе пластиковых труб применяются различные короба. Рассмотрим их эксплуатационные возможности:

Поливинилхлорид (ПВХ) обладает рядом выгодных особенностей, поскольку его можно использовать на основе температуры начиная от — 30 и заканчивая + 70 градусов Цельсия. Воздуховоды на основе этого пластика можно проводить в помещениях без отопления.

Фторопласт (ПВДФ) обладает устойчивостью к кислотам, и его можно эксплуатировать на основе температуры в — 40 и до +140 по Цельсию.

Полипропилен (ПП) предложит устойчивость к воздействию различных химических элементов. Легко справляется с воздействием кислоты, щелочей и органики.

Полиэтилен на основе низкого давления (ПНД) отличается увеличенной гибкостью за счет чего обладает устойчивостью к механическому воздействию. Но его нельзя использовать в условиях низких температур.

Теперь вы знаете особенности различных пластмасс и сможете подобрать подходящий воздуховод на основе пластика. Для вытяжки на кухне рекомендуем использовать воздуховод из полипропилена. Если необходимо отводить разогретый воздух, обладающий высокой температурой подойдет ПВХ либо ПВДХ версия пластика.

Для использования в жилых либо других помещениях можно опираться на полиэтиленовые воздухопроводы. Теперь ознакомьтесь с фото пластиковых воздуховодов, чтобы вы понимали, как они выглядят и чем внешне отличаются. Это поможет не ошибиться во время выбора. Хотя стоит дополнительно проконсультироваться с продавцом.

Где использовать

Специалисты советуют применять воздуховоды из пластика на основе вентканалов. Но для притока он не всегда подходит, поскольку температура здесь выше, но если речь идет об особенном пластике с повышенной устойчивостью к возгоранию, тогда можно использовать его и для этой цели.

Но необходимо учитывать наличие подогрева либо рекуперации у притока воздуха, поскольку возможности даже самого термостойкого пластика весьма ограничены.

Иногда пожарный инспектор запрещает использовать газовое оснащение в помещении с воздуховодом из пластика, поскольку он подвержен возгоранию. Чтобы этого избежать необходимо проконсультироваться с ним перед установкой подобного воздуховода особенно, если речь идет о каркасном доме.

Важно: На основе законодательства РФ воздуховоды на основе пластика разрешается использовать в малоэтажных зданиях различного назначения. Но на площадях чердаков, подполий, подвалов, технических этажах или других помещений с особыми нормами пожарной безопасности их проводить нельзя.

Достоинства

К ним относится большой перечень характеристик. Именно он предопределил, возросшую популярность воздухопроводов из пластика:

• Облегченный процесс монтажа и возможность использования фитингов наряду с фасонными элементами, позволяющих сформировать систему воздухопровода различной конфигурации. Это достигается за счет простоты обрезания пластика и его маленького веса;
• Идеальные стенки, обеспечивают небольшое сопротивление для движения воздуха;
• На основе пластика легко создается необходимая герметичность. Надежность стыков создается с помощью обмазывания герметиком;
• Обеспечивается почти бесшумное движение потоков воздуха;
• Отсутствует коррозия.

Недостатки

Они тоже есть, но их можно считать не значительными и легко преодолимыми. Главное правильно использовать пластик для проведения воздуховода на его основе.

Рассмотрим недостатки:

Высокий уровень горючести. Понятно, что пластик, может, загореться, но если правильно его эксплуатировать этого можно избежать. Важно знать характеристики пластика, чтобы использовать его в правильном месте. И не стоит забывать, что существуют виды пластика с повышенной термостойкостью. Хотя они стоят довольно дорого.

На пластике легко скапливается статистический заряд, позволяющий собирать большое количество пыли. В некоторых случаях пыль, может, воспламениться, что считается очень опасным из-за этого рекомендуется монтировать воздуховод из этого материала после завершения остальных строительных работ, образующих много пыли.

Также можно использовать фильтр, обработку труб с помощью специального состава. Он создаст пленку, предотвращающую образование статического заряда.

Если качество пластика низкое у него тонкие стенки и крупное сечение, тогда в местах стыковки могут появиться зазоры. Но это легко исправляется хотя не стоит оставлять без решения такую проблему.

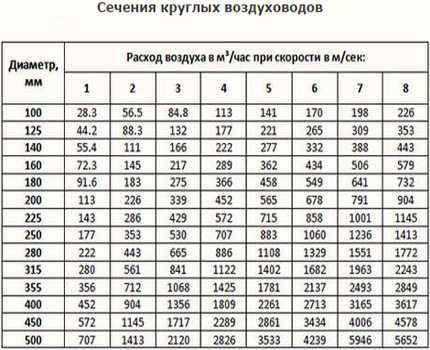

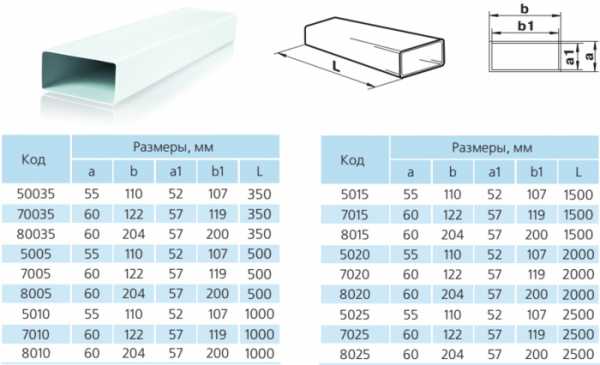

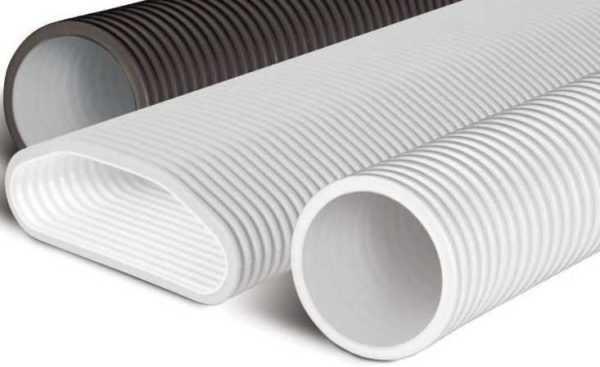

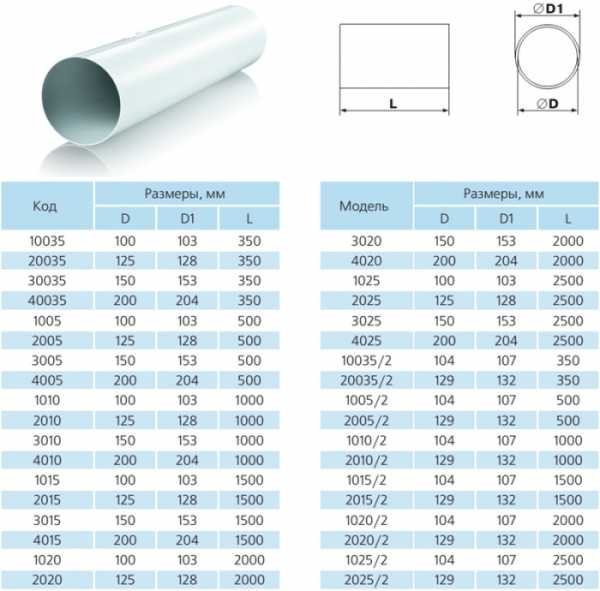

Виды сечений и размеров пластиковых коробов для вентиляции

На самом деле их не так много. Речь идет о двух основных разновидностях, но мы отметим и другие:

Круглые воздуховоды отличаются улучшенными аэродинамическими возможностями. В них собирается значительно меньше пыли, и можно устанавливать канальную версию вентилятора;

Прямоугольные воздуховоды отличаются гибкостью, поскольку предлагаются на основе гофры. Они обладают каркасом на основе проволоки покрытой слоем пластика. За счет этого их легко гнуть в различные стороны и это помогает в процессе монтирования;

Квадратные версии воздуховодов обладают слишком шумными углами из-за этого необходимо добавлять звукоизоляцию;

Плоско-овальные варианты воздуховодов встречаются редко, поскольку они отличаются повышенной ценой. Но они обладают повышенной компактностью в сравнении с круглыми версиями поэтому их можно считать идеальным вариантом для различных систем воздухопровода.

Как монтировать

В принципе можно нанять специалистов и они все сделают за деньги либо можно опираться на собственные усилия. Чтобы осуществить монтаж пластиковых воздуховодов своими руками придется составить схему системы вентиляции:

• Отметьте место установки вытяжки, поскольку она потребуется для любых систем вентиляции;
• Отметьте место для создания отверстий в вытяжных каналах, чтобы избавляться от конденсата;
• Чтобы усилить напор в протяженных системах рекомендуется добавить вентилятор;
• Для улучшения эффективности вентиляторов потребуются обратные каналы.

Но, как вы уже поняли воздуховод на основе пластика нельзя назвать идеальным решением. Хотя облегченный монтаж и удобные характеристики эксплуатации способны затмить некоторые сложности в процессе его использования.

Фото пластиковых воздуховодов

Также рекомендуем посетить:

mojdominfo.ru

Вентиляция пластиковая: использование ПВХ-труб для вентиляции

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Полимерные и композитные материалы, ввиду лёгкости обработки и возможности придавать им нужные свойства, активно входят в любую технологическую сферу деятельности. Появляются новые материалы и в строительстве, особенно в сфере «малого инжиниринга». Один из таких материалов – поливинилхлорид, и многие другие пластики. Постепенно на замену вентиляционным системам из традиционных материалов приходит вентиляция пластиковая.

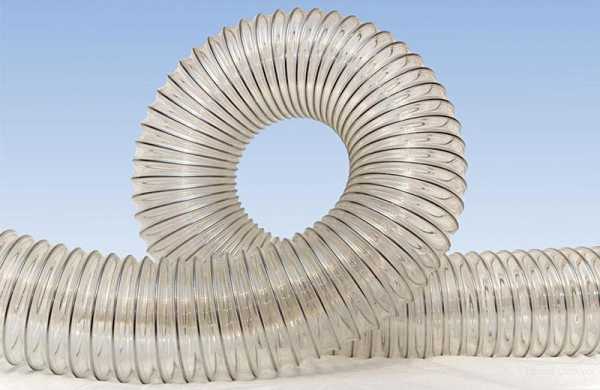

Гибкая вентиляционная труба из полиуретана на каркасе из стальной проволоки

Преимущества использования пластика в системах вентиляции

Для любых трубных коммуникаций, в том числе для вентиляционных каналов, воздуховодов и коробов, при строительстве обычно использовали:

1. Бетон, как самый надежный и инертный к окружающей среде.
2. Асбест, как самый легкообрабатываемый.
3. Металл, который при его прочности позволяет легко придавать деталям любые формы.

Однако бетон и асбест хрупкие, и имеют нелинейный тепловой коэффициент расширения, что приводит к быстрому температурному разрушению. Металл недешевый и слишком тяжелый, зато во всех остальных смыслах идеален, если среда неагрессивна.

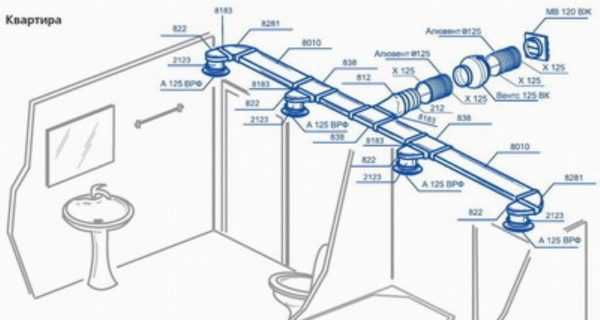

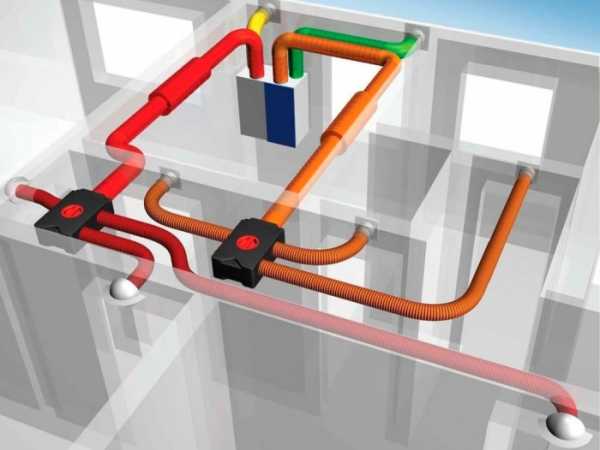

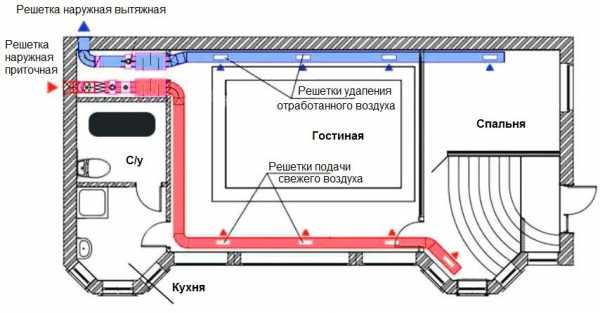

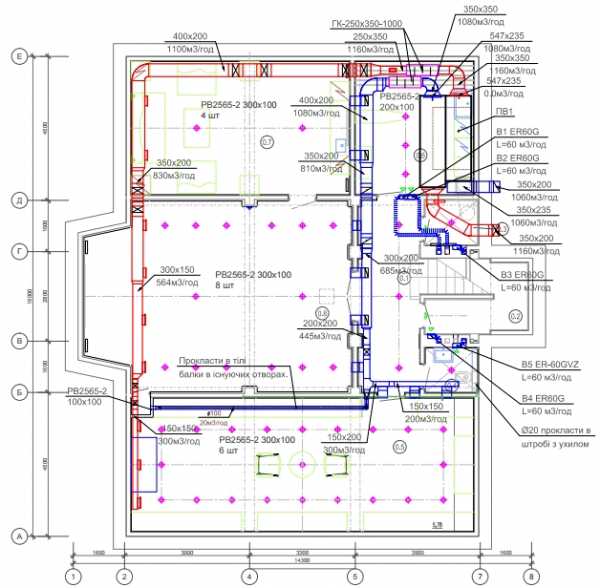

Схема обустройства вентиляции из пластиковых труб в квартире

В современных системах бытовой вентиляции пока невозможно полностью исключить металл, однако, с появлением дешёвых и устойчивых к среде полимерных материалов, пластиковые трубы для вентиляции отхватывают долю в коммуникациях от 10 до 20%.

Полезно знать! Многие считают, что пластик идеально непроницаем, гибок и прочен, но это верно лишь в лабораторных условиях. Под действием окружающей среды в пластике образуются микротрещины, которые расширяются при перепадах температуры – полимерные волокна рвутся, и пластиковые каналы для вентиляции понемногу становятся хрупкими и непрочными.

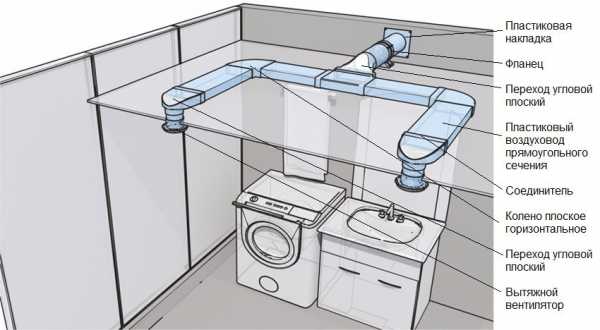

Схема монтажа пластиковой вентиляции в ванной комнате

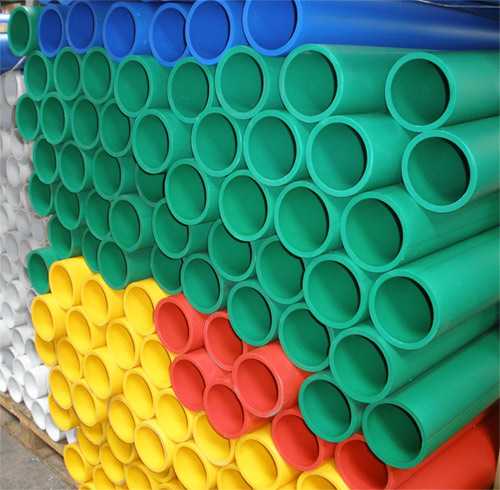

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

1. Поливинилхлорид (ПВХ).
2. Полиуретан.
3. Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

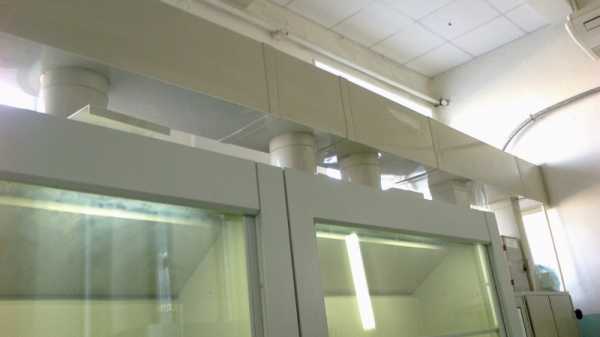

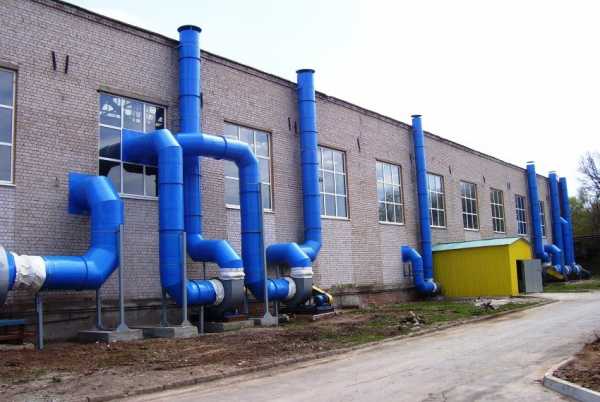

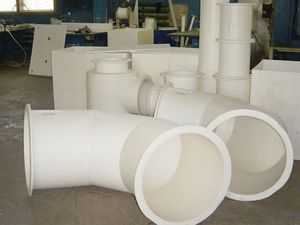

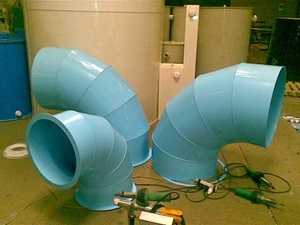

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

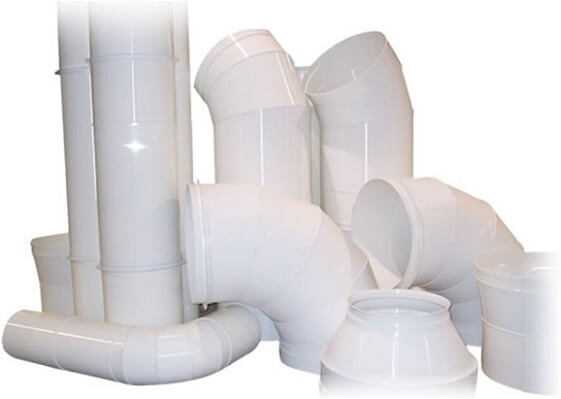

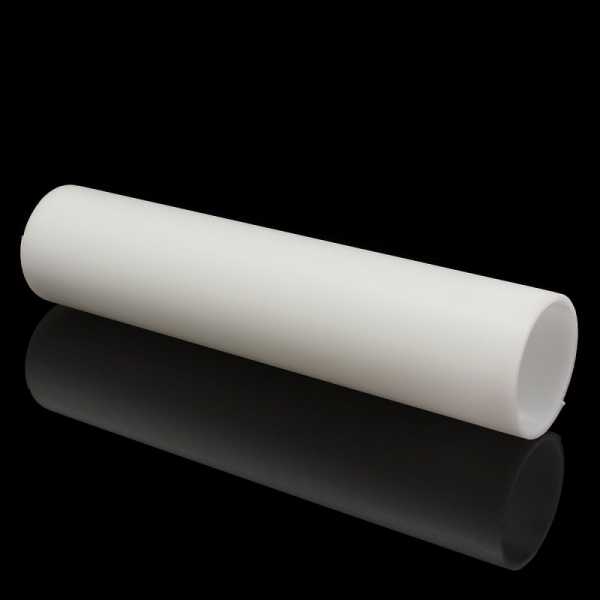

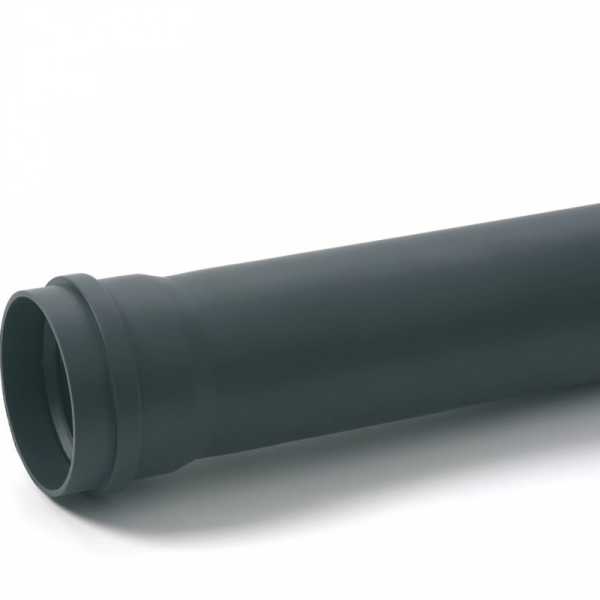

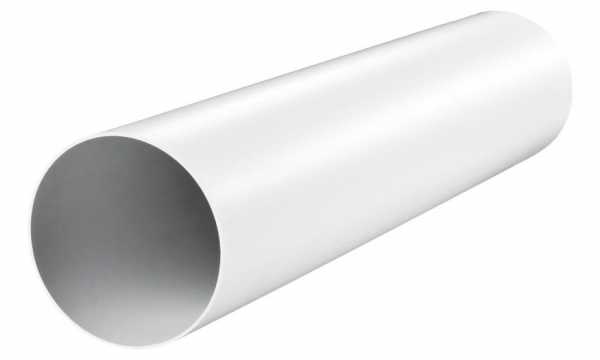

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

Важно! В быту пар легко может достигать температуры в 200ºС, то есть, использование пластиковых коробов для вентиляции из ПВХ в сауне однозначно исключено.

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

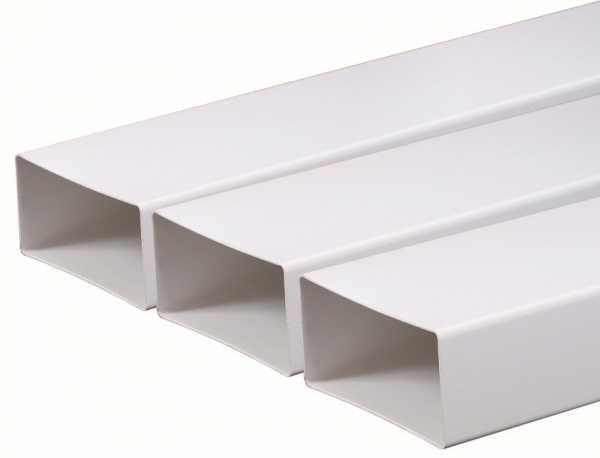

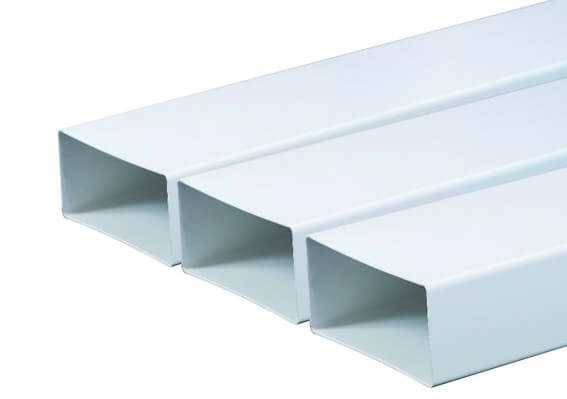

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Интересно! В последнее время набирает популярность семейство пластиков ABS/PLA, который используется для 3D-принтеров. Для бытовых нужд эти пластики абсолютно безопасны, а при помощи принтера можно самостоятельно изготавливать все нестандартные детали. В том числе и те, которые использует пластиковая вентиляция: от «поворотников» с нестандартными углами до составных частей вроде вентилей.

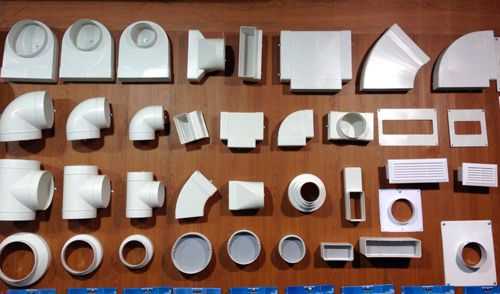

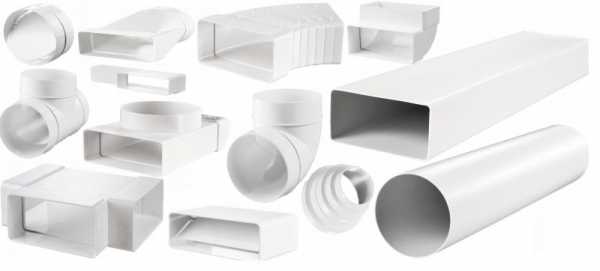

Вентиляционные трубы и комплектующие из полипропилена

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Статья по теме:

Виды вентиляции, преимущества и недостатки вентиляционных систем, их устройство.

Значение и виды, достоинства и недостатки, основные параметры, главные составляющие вентиляционных систем.

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

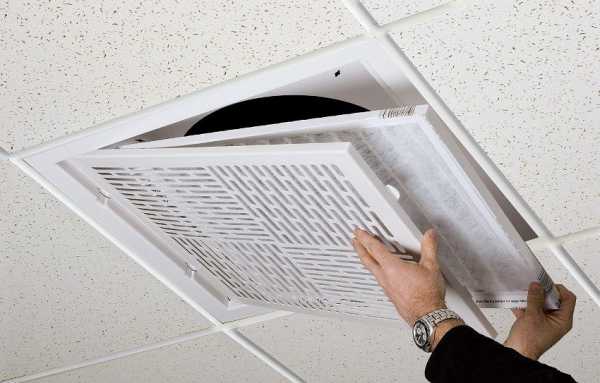

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

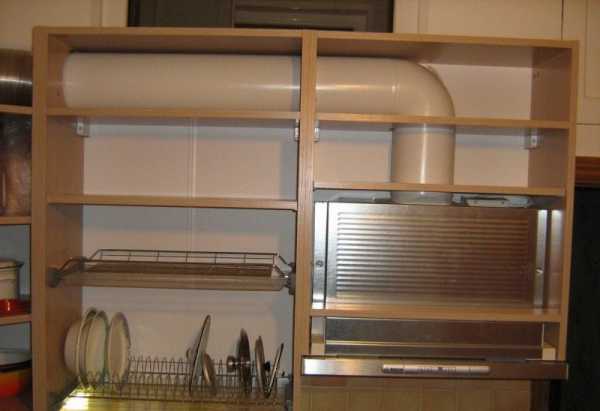

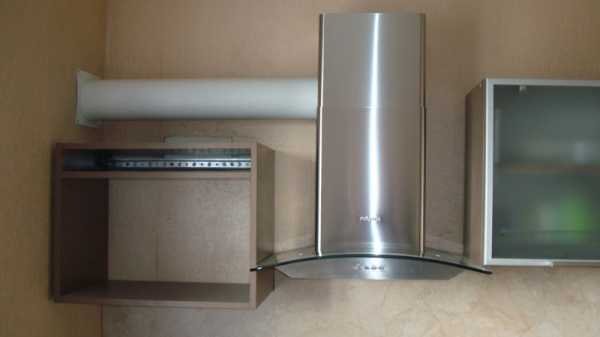

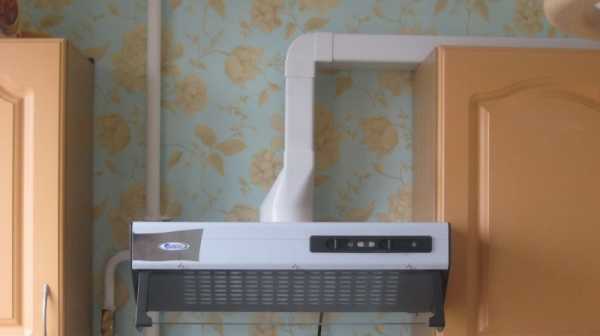

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Система вентиляции пластиковых окон

Пластиковые окна предъявляют особые требования к системе вентиляции. Самая простая система вентиляции – естественная бесканальная, при которой циркуляция воздуха в помещении обеспечивается путём открывания форточки, фрамуги или окна целиком. Однако этот способ слишком затратный для средних и северных широт, особенно в холодное время года.

Приточная вентиляция на пластиковые окна

Более правильный подход в таком случае – использовать клапан приточной вентиляции для пластиковых окон. Это приспособление монтируется горизонтально в верхней части пластикового окна и может быть установлено своими руками. Потребуется несколько нехитрых инструментов: отвёртка, рулетка, канцелярский резак и собственно сам клапан.

Клапан приточной вентиляции, установленный на металлопластиковое окно

Основные преимущества использования клапана вентиляции для пластиковых окон:

• восстанавливается естественный приток воздуха в помещение;
• не появляются сквозняки;
• не нарушается звукоизоляция;
• не уменьшается световой проём.

Обустроить своими руками вентиляцию пластиковых окон гораздо проще, чем установить клапан или подобное устройство для деревянных или алюминиевых окон.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Вентиляционные трубы пластиковые для вытяжки

Вентиляционные трубы пластиковые получили широкое распространение не только в жилых объектах, но и на промышленных предприятиях, заводах. Популярность данных решений обусловлена их высокой прочностью и эксплуатационной практичностью. По форме воздуховоды бывают круглые, прямоугольные и квадратные.

Сферы применения пластиковых изделий и их разновидности

Изделия применяются в системах принудительной и естественной вентиляции, для оперативного нагнетания концентрированных газов, их отвода. С каждым годом они становятся все более востребованными, вытесняя из рынка аналоги из оцинкованной стали.

Вентиляция из пластиковых труб используется в кафетериях, ресторанных комплексах, спортивных заведения, специализированных заведениях, где наблюдается массовое нахождение большого количества людей.  Так же они применяются и в обычных жилищах. Абсолютно все изделия, представленные в продаже, проходят строгий санитарно-гигиенический контроль, на предмет соответствия действующим нормам.

Пластиковые трубы отлично подходят для кухонных вытяжек

Пластиковые трубы для вентиляции отличаются эстетичным внешним видом, благодаря чему они прекрасно дополняют абсолютно любой стиль интерьера. Для среднестатистического покупателя интерес представляют главным образом бытовые решения под вытяжку.

Несколько десятилетий тому назад абсолютно любая вентиляционная система базировалась на воздуховодах из оцинкованной стали. На сегодняшний день эти изделия считаются морально устаревшими. Современная промышленность специализируется на выпуске нескольких типов пластиковых решений:

• Поливинилхлоридных. ПВХ. (Трубы из данного материала не боятся прямых солнечных лучей. Имеют стойкость к агрессивным веществам и маслам. Так же, хорошо противостоят возгоранию).
• Полиэтиленовых. (Отличаются своей гибкостью и устойчивостью, а так же пластичностью).
• Полипропиленовых. (Обладают особой прочностью. Нейтральны к растворителям).

Бытовая вентиляция из пластика – плюсы и минусы

В современных экономических реалиях вентиляция в частном доме на основе алюминиевых и жестяных изделий уступает пластмассовым решениям. Они отличаются безупречным дизайном. За счёт богатой цветовой гаммы можно подобрать именно те каналы, которые гармонично перекликаются с интерьером жилья.

Разнообразная цветовая гамма

Стоит отметить, что вентиляционные пластиковые трубы отличаются не только конструктивной лёгкостью, но и высокой надёжностью. Они ничем не уступают громоздким и тяжеловесным металлическим изделиям, а по ряду критериев и дают им фору. Но, стоит отметить то, что данные изделия не желательно применять в саунах, банях, котельных.

Не стоит упускать из поля зрения и экономическую составляющую вопроса. Пластиковые прямоугольные изделия, как и круглые, обходятся гораздо дешевле своих оцинкованных и алюминиевых аналогов. К тому же монтаж легко выполнит даже неподготовленный домашний мастер. Пластиковые трубы для вытяжки поставляются комплектом с решетками, заглушками, муфтами, переходниками и прочими элементами. Такой «джентльменский набор» позволяет оперативно подгонять размеры воздуховодов, проводить их монтаж.

Комплект для монтажа

«Плюсы» ПВХ труб:

• внутреннюю поверхностью воздуховодов можно оперативно очистить жира, копоти и остаточных продуктов горения;
• конструкции отличаются абсолютной герметичностью;
• можно выполнить монтаж труб своими руками, не имея за плечами богатого опыта;
• пластиковые решения характеризуются высокой устойчивостью к ультрафиолетовому излучению;
• малый вес изделия;
• не подвержены коррозии;
• гибкость;
• долговечность.

Достоинства пластиковых воздуховодов Почему пластиковая вентиляция лучше

Специалисты акцентируют внимание на абсолютной безвредности изделий для человеческого здоровья. Но, как и у любой другой продукции, пластиковые воздуховоды имеют и ряд недостатков, заслуживающих более пристального внимания.

«Минусы» ПВХ воздуховодов:

• пластиковая труба для вытяжки подвержена термическому воздействию;
• низкокачественные изделия не обрабатываются антистатиком.

Большинство перечисленных недостатков нивелируется при условии приобретения воздуховодов у проверенных компаний.

Рекомендуем к просмотру видео, в котором подробно рассказывается о сферах применения труб из пластика

Полипропиленовые трубы. Где можно применять и где нельзя.



Сечение воздуховодов

Выбирая сечение трубы для вытяжки на кухне, учитывают в первую очередь расположение воздуховода. Если речь идёт о небольшой зоне под потолком, можно воспользоваться компактными каналами прямоугольной формы. Они без проблем монтируются в самых труднодоступных местах. Под подвесным потолком легко разместить плоскоовальный воздуховод.

Таблица расчета скорости воздушного потока

Обратите внимание! Внутреннее сопротивление труб с плоскоовальным сечение гораздо ниже, чему у изделий квадратной и прямоугольной формы. За счёт этого воздушные массы передвигаются абсолютно свободно. Повышенная цена на указанные устройства вполне обоснована.

В продаже представлен широкий ассортимент изделий, имеющих прямоугольное и квадратное сечение. Такая форма более привычная, вот только они менее практичны.

Размеры пластиковых труб с прямоугольным сечением

1. При движении загрязненного воздуха по каналу возникают посторонние шумы.
2. Прямые углы отрицательно влияют на возможность беспрепятственного доступа воздушных масс, что чревато основательным падением вентиляционного оборота.

Совет мастера! Для устранения перечисленных недостатков в трубопроводе имеет смысл дополнить вентиляционный канал звукоизолирующим материалом.

Для круглых труб минимально рекомендуемое сечение – 150 мм. В данном значении уже предусмотрена устойчивость к сопротивлению ветра. Компоненты вентиляционной системы должны справляться с ветровыми порывами, которые местами могут достигать до 30 м/с.

Габаритные типоразмеры длин и диаметров круглых ПВХ воздуховодов

Размеры воздуховодов зависят от рекомендаций и требований для жилых объектов. Приток свежего кислорода должен обеспечиваться на уровне следующих значений:

• на 1 жильца должен приходится объем в 60 м3/час;
• на квадрат жилого помещения – 3 м3 чистого кислорода.

Для грамотного подбора диаметра вентиляционной трубы имеет смысл учесть табличные данные, приведённые ниже.

Специалисты рекомендуют пользоваться следующей формулой:

П = Р/(3600*С)

• П – величина поп. сечения, в м2;
• С – скорость движения кислорода в канале, м/с;
• Р – объём расхода воздушных масс, м3/ч.

Элементы пластиковой вентиляции

Пластиковые вентиляционные трубы для вытяжки изготавливаются из высококачественных полимерных материалов. Они же применяются для производства дополнительных элементов, фасонных деталей. Для качественного монтажа требуются и прочие аксессуары, о которых пойдёт речь ниже.

Переходник. Специальный элемент при помощи которого соединяют между собой 2 соседние части воздуховода. В некоторых случаях их применяют для крепления разных в поперечном сечении каналов.

Составные элементы для пластикового воздуховода

Для кухонной вытяжки применяют переходники со сложной внутренней геометрией: конус, пирамида, треугольник и т.п. Данные решения получили широкое распространение в объектах, где без элементов со смещением просто не обойтись. Но применять их следует предельно аккуратно и при небольшом их отличии.

Обратный клапан. Небольшое устройство, необходимое для устранения определенного перечня проблем, связанных с работой вентиляционной системы. В большинстве случаев его используют чтобы избавиться от обратной тяги, а в некоторых случаях им делегируется функция регулирующих заслонок (для вытяжки на крышу на пример).

Обратный клапан

Дополнительные решения. Помимо всего прочего при монтаже не обойтись без таких комплектующих:

• отводы;
• тройники;

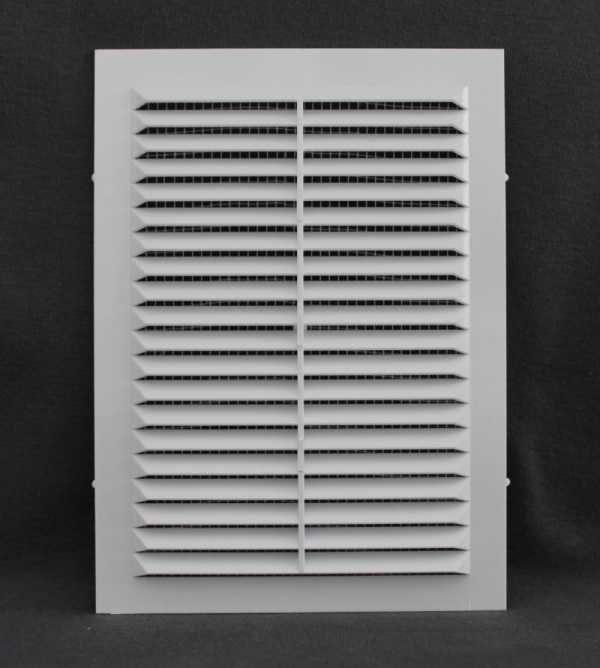

• решётки;
• люки.

Соединение пластиковых воздуховодов Крепление прямоугольных воздуховодом между собой

Очень важно знать не только как собрать воедино всю систему, используя перечисленные компоненты, но и как утеплить пластиковые трубы при необходимости, об этом видео ниже.

Теплоизоляция вентиляционного канала



Как распланировать и установить пластиковую вентиляцию в доме

Приняв решение о самостоятельном сооружении вентиляционной системы, используя прямоугольные пластиковые изделия, проектирование лучше делегировать специалистам. Только профессионалам по силам не только подсчитать необходимую производительности установку, но и подготовить смету.

Схема вентиляции частного дома

C проектировщиком следует согласовать следующие аспекты:

• для разных комнат требуются раздельные воздуховоды;
• в ряде случаев пластиковые трубы вентиляции должны иметь небольшие отверстия для отвода конденсата;
• чтобы исключить вероятность проникновения загрязненного воздуха, имеет смысл установить несколько обратных клапанов;
• длинные каналы необходимо доукомплектовать вентилятором для принудительной вытяжки (если требуется вентиляция курятника, промышленного цеха, завода и т.п.).

Специалисты рекомендуют организовывать прокладку труб таким образом, чтобы отсутствовали какие-либо повороты, стыки, а сами воздуховоды были максимально цельными. Каждый поворот «кушает» в среднем 10-15% мощности вентиляции. Система становится дороже, поскольку для нее требуется дополнительная фурнитура. В некоторых случаях каналам требуется утепление, как говорилось выше.

Пример схемы проекта вентиляции частного дома

На завершающей стадии формирования проектной документации, подбираются размеры и форма полимерных воздуховодов.

Ведущие производители воздуховодов

Многие иностранные и отечественные предприятия специализируются на производстве пластиковых воздуховодов. В небольшом сегменте сформировалась достаточно жёсткая конкурентная среда. При выборе необходимо акцентировать внимание на продукции компаний, которые уже прошли проверку временем. Вот лучшие «игроки» на рынке:

• Арктос – российская компания, основная специализация которой – вентиляционные решения и оборудование под системы кондиционирования. Активно разрабатываются новые изделия. Эксперименты проводятся в лабораториях аэродинамики и акустики. Несколько крупнейших заводов находится в Москве и Питере.
• Systemair. Шведский девелопер, который по своим масштабам уже перерос в большую группу компаний. Конгломерат локализован в Синнскаттеберге. Ассортимент продукции просто огромен и реализовывается он в 60 странах мира. Все изделия проходят проверку на предмет соответствия стандартам качества ISO 14001. Основной акцент делается на экологической составляющей продукции. Есть воздуховоды для жилых квартир и загородных домов, а также для производственных цехов и производственных комплексов.
• VTS Clima. Одна из самых старых польских компаний (основана в 1989 году). За столь продолжительный период компания открыла более 10 региональных представительств в африканских и евразийских странах. Основные производственные мощности нацелены на выпуск гибких воздуховодов и дополнительных элементов к ним. На весь спектр продукции распространяется 3-х летний гарантийный период.

Установка пластиковых труб для вытяжки на кухне (видео)

Установка воздуховода для кухонной вытяжки

Правильно спроектированная и установленная вентиляционная система на основе полимерных изделий никогда не позволит запотеть металлопластиковым окнам в холодную пору. Присутствие конденсата свидетельствует о проблемах с вентиляцией. Некоторые из них допускаются на этапе установки, но 80% — на стадии проектирования.

oventilyacii.ru

Где применяются пластиковые воздуховоды и чем это обусловлено

Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.

Применение: от квартир до торговых центров.

Пластиковый воздуховод

Воздуховоды используются:

• Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
• Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.

Воздуховод для кухонной вытяжки обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.

Вернуться к содержанию ↑

Разнообразие диаметров и форм

Пластиковые воздуховоды бывают двух форм: прямоугольные и круглые. Рассмотрим их особенности и размеры:

• Прямоугольные. Их размеры: 110х55мм, 120х60мм, 204х60мм. Применяются для организации вентиляции в промышленных помещениях, жилых зданиях, вытяжки для кухни. Прямоугольные трубы, благодаря своей форме, легко устанавливаются. Закрепить их так просто, что такие воздуховоды часто используются при монтаже в затрудненных условиях, для крепления под навесными потолками. Прямоугольный воздуховод может иметь нетипичную конструкцию: ширина в 4 раза больше высоты. Такие плоские конструкции собираются вручную. Их можно применять для вытяжки, однако они отличаются высоким уровнем шума и высокой сопротивляемостью воздушным потокам;

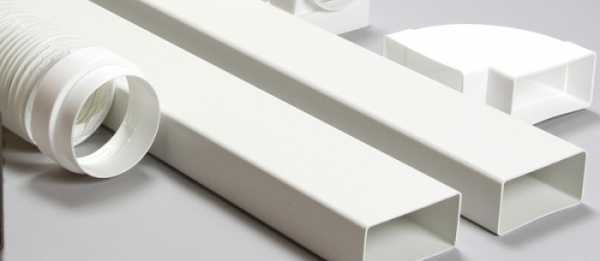

Трубы прямоугольного пластикового воздуховода

• Круглые. Пластиковый круглый воздуховод может иметь диаметры 100, 125 и 150 мм. Такой воздуховод отличает повышенная эффективность, достигаемая за счет меньшей сопротивляемости воздушному потоку, а также пониженный уровень шума. При этом если прямоугольные формы хорошо вписываются в интерьер кухни, то пластиковые круглые воздуховоды имеют не такой нейтральный внешний вид.
  Какие пластиковые конструкции для вытяжки или вентиляции лучше выбрать? Все зависит от ваших требований. Если вы желаете обеспечить повышенную эффективность и низкую шумность, лучше предпочесть круглый воздуховод, если эстетику – прямоугольный.

Пластиковые трубы подразделяются еще на два типа:

• Гибкие. Используются в химических лабораториях, для организации постоянных и временных систем вентиляции, для отвода дыма и удаления загрязненного воздуха со строительных объектов. Пластиковые изделия гибкого типа выдерживают температуру от -35 до +90 градусов. Их внутренние диаметры могут быть от 60 до 500 мм;
• Жесткие. Воздуховоды для систем вентиляции производятся шириной от 100 до 1000 мм. Пластиковые жесткие конструкции изготавливаются из материала толщиной 3 мм и 5 мм.

Элементы пластикового воздуховода

Вернуться к содержанию ↑

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Пластиковые соединительные элементы

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Вернуться к содержанию ↑

Монтаж пластиковых воздуховодов

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

vseotrubax.com

Система плоских ПВХ каналов — Пластиковые воздуховоды — Вентиляция

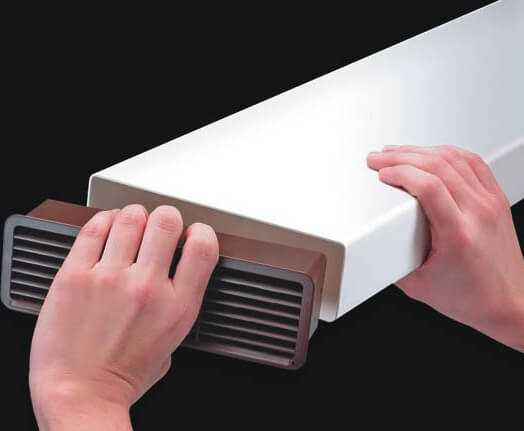

Плоский канал. Для приточной или вытяжной вентиляции различных помещений. Для формирования системы плоских вентиляционных каналов.

• Плоский канал (2 м) 110*55
• Плоский канал (2,5 м) 120*60
• Плоский канал (2 м) 204*60





Соединитель с клапаном для плоских каналов. Для приточной или вытяжной вентиляции различных помещений. Для cоединения плоских каналов одного сечения.









Соединитель плоских гибких каналов. Для приточной или вытяжной вентиляции различных помещений. Для соединения плоских гибких каналов одного сечения.

• Соединитель 120*60
• Соединитель 204*60
• Соединитель 110*55/100
• Соединитель 120*60/100
• Соединитель 204*60/125



Держатель плоских каналов. Для приточной или вытяжной вентиляции различных помещений. Для монтажа плоских каналов к стене, потолку и другой плоской поверхности.

• Держатель 110*55
• Держатель 120*60
• Держатель 204*60





Редуктор для плоских каналов. Для приточной или вытяжной вентиляции различных помещений. Для соединения плоских каналов разных сечений.











Тройник для плоских каналов. Для формирования узлов ответвлений приточных или вытяжных вентиляционных систем бытовых, общественных и прочих зданий. Для соединения плоских каналов одного сечения и объединения их в сложные системы вентиляции.





• Тройник 110*55
• Тройник 120*60
• Тройник 204*60
• Тройник 110*55/100

Пластина настенная для плоских каналов. Для приточной или вытяжной вентиляции различных помещений. Для подсоединения каналов к вентиляционным отверстиям (шахтам). Декорирование монтажных отверстий.

• Настенная пластина 110*55
• Настенная пластина 120*60
• Настенная пластина 204*60



Колено вертикальное 90° для плоских каналов. Для приточной или вытяжной вентиляции различных помещений. Для соединения плоских каналов одного сечения под углом 90o (вертикально).

• Колено вертикальное 110*55
• Колено вертикальное 120*60
• Колено вертикальное 204*60





Колено горизонтальное 90° для плоских каналов. Для приточной или вытяжной вентиляции различных помещений. Для соединения плоских каналов одного сечения под углом 90o (горизонтально).

• Колено вертикальное 204*60
• Колено горизонтальное 110*55
• Колено горизонтальное 120*60
• Колено горизонтальное 204*60

---

Получить подробную консультацию по данному товару и задать все интересующие вас вопросы нашему специалисту, вы можете по телефону в Иркутске (3952) 57-86-85, 66-86-82

sibvent38.ru

Вентиляционные пластиковые короба (воздуховоды)

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

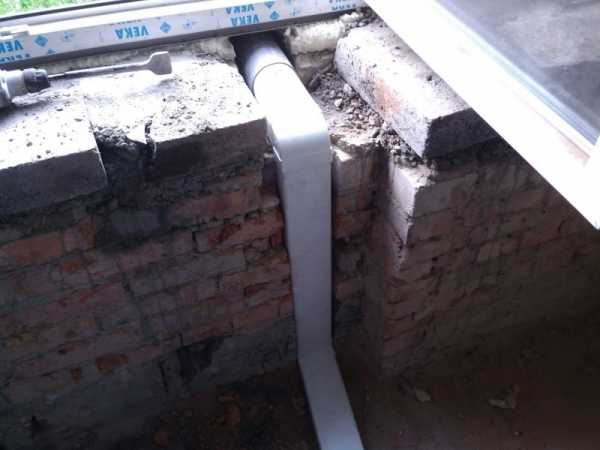

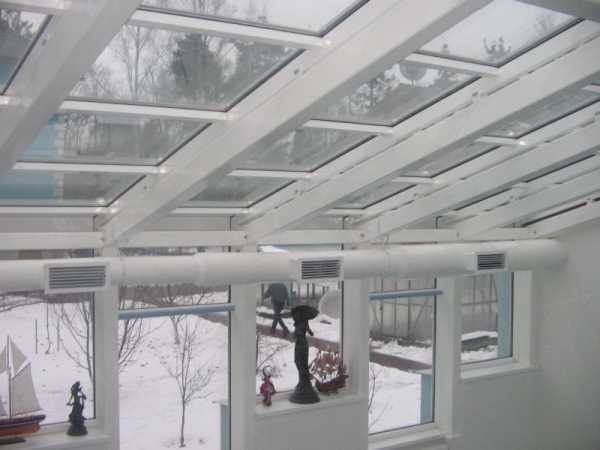

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

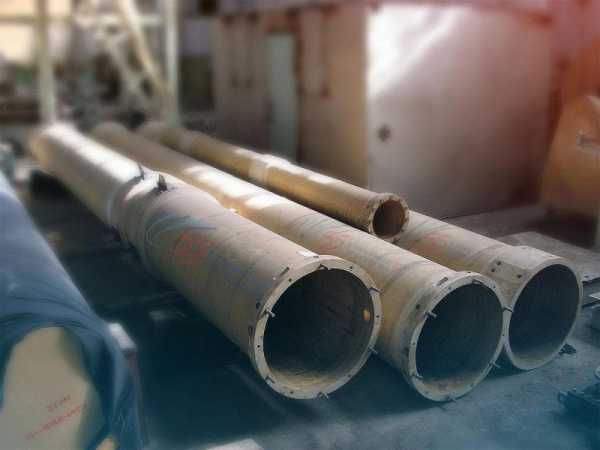

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

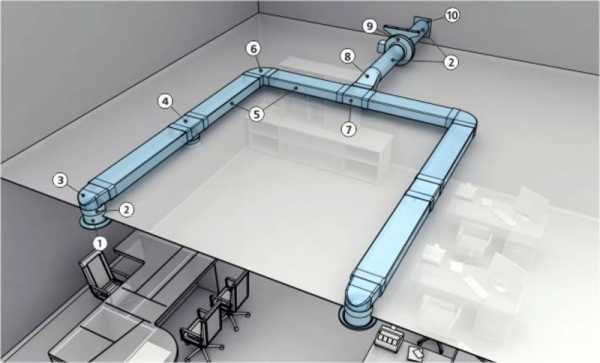

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

dekormyhome.ru
