Вентиляция погреба диаметр трубы – Вентиляция погреба с двумя трубами и система с одной трубой

Схема вентиляции погреба — расчет сечения воздуховодов

Любое подвальное помещение или погреб должны быть надежно защищены от застоявшегося воздуха, мороза и конденсата. Именно поэтому в подземных хранилищах делается качественная гидро- и теплоизоляция. Также в особом внимании нуждается схема вентиляции погреба.

Приток чистого воздуха в подвальное помещение предотвратит вероятность опасного скопления вредных газов, а также исключит вероятность появления конденсата. Фрукты и овощи в процессе хранения выделяют большое количество влаги, а от нее необходимо избавляться как можно оперативнее, чтобы не началось процессов гниения внутри помещения.

Схема вентиляции подвального помещения, если ее делать правильно и с умом, базируется, прежде всего, на автоматизированном контроле подачи чистого воздуха и устранения застоявшегося из помещения. Система вентиляции погреба в этом случае основывается на работе специального устройства, которое с помощью датчиков поддерживает требуемый влажностный и температурный режимы в подвале. Конечно, основным недостатком подобных устройств является их высокая стоимость.

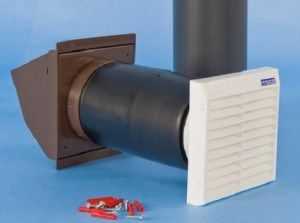

Готовые вентиляционные блоки.

Но расстраиваться не стоит, ведь можно самостоятельно произвести расчет вентиляции в погребе и делать всё своими руками, не прибегая к помощи специалистов и покупке дорогостоящего оборудования.

Разновидности вентиляционных систем для погреба

Сегодня можно выделить две самых распространенных системы: естественная и принудительная вентиляция. Популярностью пользуются обе системы, но перед тем как сделать вентиляционную систему, необходимо произвести некоторый расчет.

Первым делом следует выяснить общую площадь подвального помещения, а также высоту перекрытия. После получения необходимых чисел выполняется достаточно простой расчет, в результате которого мы получаем минимально возможное сечение канала вентиляции для погреба.

Формула практически для всех подвальных помещений одинакова: 25 кв.см. канала вентиляции на 1 кв.м. погреба.

Расчет вентиляционной системы

В этом примере за основу будет взят канал вентиляции, сделанный из обычной трубы из поливинилхлорида (ПВХ).

• В том случае, когда общая площадь погреба равняется 10 кв.м., то нам требуется площадь воздуховода равная произведению 10 на 25 кв. см. Получается 250 см. кв.
• Далее берем формулу площади круга (воздуховод у нас круглый) S = πR², в соответствии с которой высчитываем необходимый радиус вентиляционной трубы, который в нашем случае будет составлять 8.9 см. Соответственно, диаметр трубы должен быть 17.8 см.

В том случае, когда ПВХ-труба имеет нестандартное прямоугольное сечение, для нашего подвального помещения оно должно составлять около 16 см. Если вам необходимо произвести расчет для другой площади подвального помещения, то он будет аналогичен.

Приведенный выше расчет является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении.

Нужно принимать во внимание тот факт, что оптимальное проветривание подразумевает под собой полную замену воздуха в погребе хотя бы 1 раз в полчаса.

Специалисты часто рекомендуют произвести расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Интересно, что для высчитывания расхода воздуха также есть своя формула: L=V*K, где L – это, собственно, необходимое нам значение расхода воздуха, V – общий объем подвального помещения, а K – значение, указывающее на то, сколько раз за час воздух в помещении меняется. Если, например, высота подвального помещения составляет 200 см, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 куб.м. в час.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Формула для расчета следующая: S=L/(W*3600). В этой формуле S является площадью сечения канала, L – расход воздуха (его мы посчитали выше и получили 40 куб. м. в час), W равняется 1 м/с (т.к. это скорость потоков воздуха, ее берут по номиналу).

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

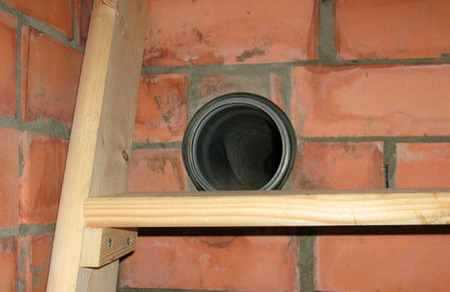

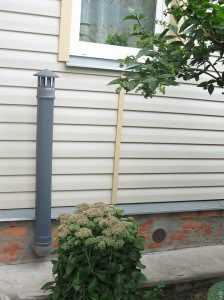

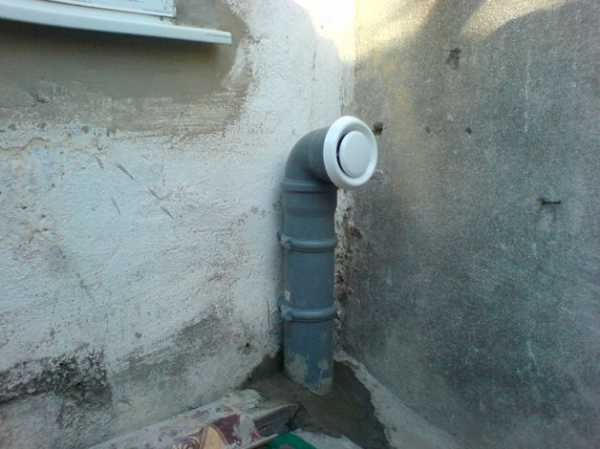

Выход воздуховода.

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Устройство вентиляции в погребе

После того как схема вентиляции для подвального помещения будет полностью рассчитана, можно начинать непосредственный монтаж. Если предполагается, что вентиляция будет включать в себя две трубы, то одну из них следует расположить на расстоянии в 150-180 см от пола (это будет вытяжная труба). С другой стороны, на противоположной стене устанавливается приточная труба, нижняя часть которой не должна доходить до пола примерно 20-30 см. Это связано с тем, что по законам физики теплый воздух постепенно поднимается вверх. Именно в теплом воздухе содержится большее количество влаги, которая оседает на стенках подвального помещения, поэтому его нужно вовремя убирать из погреба.

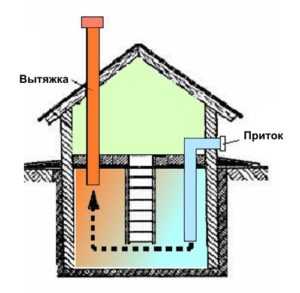

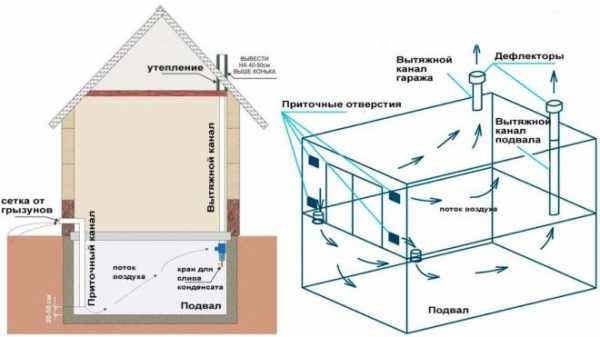

Схема воздухообмена в погребе.

Всю работу можно сделать самостоятельно. Очень важно, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и располагалась над кровлей на высоте в 20-50 см. Кроме того, выход трубы требуется закрыть колпачком, который предотвратит попадание осадков внутрь трубы и, следовательно, в помещение подвала. С другой стороны, верхнюю часть приточной трубы также рекомендуется тщательно закрыть металлической сеткой, потому что именно через эту трубу в погреб могут проникать насекомые и грызуны, наносящие непоправимый ущерб провизии.

Если у вас есть такая возможность, то лучше всего предпочесть принудительную вентиляцию. Но в тех случаях, когда площадь вашего погреба небольшая и в нем храниться всего несколько килограмм продуктов, то нет никакой необходимости делать даже две трубы (вполне хватит одной).

podvaldoma.ru

Расчет и схема вентиляции погреба

Мечта любого домовладельца — это чистый и сухой подвал под домом. В погребе, используемом для хранения овощей с приусадебного участка, должен поддерживаться особый микроклимат, характеризующийся низкой влажностью и невысокой положительной температурой (1-2°С). Для этого еще на этапе проектирования дома должна быть разработана и включена в проект схема вентиляции погреба. Но зачастую, на практике все выглядит печальней.

Просчет проектировщика или халатность строителей приводят к удручающим результатам. Затхлый воздух, сырость, плесень, грибок на стенах и полках подвала. И, как следствие, испорченный урожай, гниение деревянных элементов строения и ослабление прочности несущих элементов. К счастью, восстановить или даже заново создать систему воздухообмена — вентиляции подвального помещения, дело хоть и не простое, но осуществимое. Ниже мы рассмотрим примеры работающих схем вентиляции подвалов, находящихся под домом, гаражом или сараем.

Принцип действия системы вентиляции в погребе

В основу работы вентиляции заложен физический эффект стремления теплого воздуха вверх. В классической схеме воздухообмена в противоположных концах помещения монтируются две вертикальные шахты. Выход из одной расположен над полом, а вход во вторую под потолком. Это приточная и вытяжная трубы системы. Холодный воздух опускается в подполье через приточную трубу, под действием силы тяжести. Теплый воздух, наоборот, стремится покинуть помещение через трубу вентиляционного канала, расположенную под потолком.

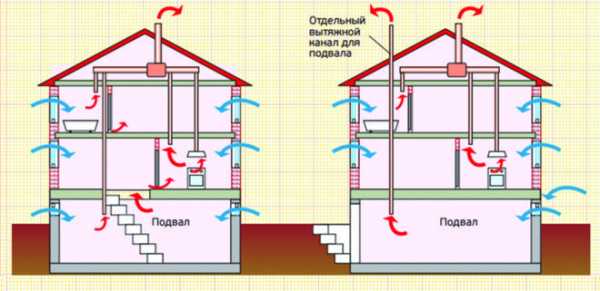

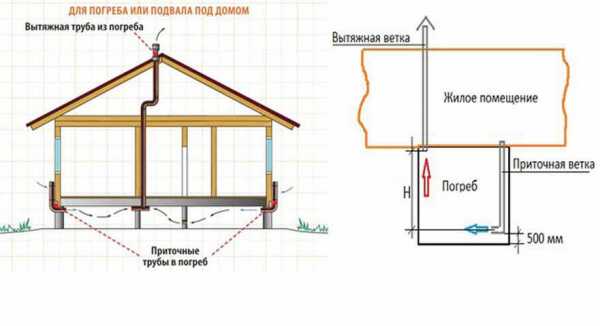

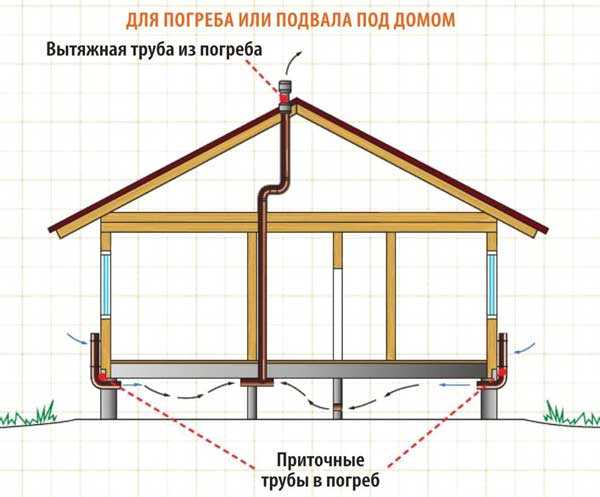

Классическая схема вентиляции подвального помещения

Виды вентиляционных систем

Естественная двухтрубная

Этот вид системы воздухообмена называется двухтрубным. И представляется наиболее целесообразной для установки. Проектируя систему вентиляции подвала с двумя трубами, начинать надо с правильного математического расчета проходных сечений воздуховодов вентиляции. По действующим стандартам на один квадратный метр помещения должно приходиться не менее 25 см2 проходного сечения вентиляционной шахты. Зная это соотношение, нетрудно рассчитать необходимый диаметр. Ниже в таблице приведены значения расчетов для типовых подвалов.

Значения проходных сечений для небольших подвалов

	Площадь подвального помещения, м2
	4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Важно! При проектировании системы воздухообмена для подвала или погреба, необходимо использовать трубы сечением больше расчетного на 10 – 15%. И предусмотреть задвижки или заслонки в каналах. Это обеспечит запас мощности системы и позволит регулировать её производительность.

Так же при разработке проекта следует учесть следующие аспекты:

• трубы или шахты воздуховодов должны иметь как можно меньше углов, изгибов и колен. Идеальная шахта — это прямая вертикальная труба.
• вытяжная труба в верхней своей части должна быть утеплена, во избежание появления конденсата.
• также вытяжная труба должна быть выше конька крыши на 25-30 см и иметь наверху колпак, предотвращающий попадание внутрь атмосферных осадков.
• приточная труба обычно выводится сквозь фундамент и располагается чуть выше уровня земли.
• входное отверстие приточной трубы должно быть забрано мелкой металлической сеткой или решеткой. Во избежание проникновения в подвал грызунов, птиц и других мелки животных.
• приточная и вытяжная трубы должны быть одного диаметра, а производительность системы регулируется заслонками.

 Естественная однотрубная

Однотрубная система менее продуктивна, так как в данном случае шахта воздуховода делается двух – канальной, и развести входящий и выходящий поток воздуха представляется затруднительным. Но, не смотря на низкую эффективность, такие системы все равно используются в погребах с одной трубой в случаях, когда подводить две трубы в разные концы помещения слишком накладно. Смотрите фото ниже.

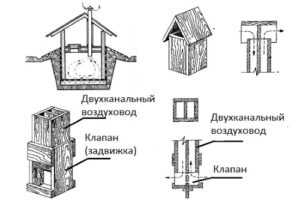

Схема однотрубного двухканального воздуховода из досок

Для подвала в гараже или в частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно.

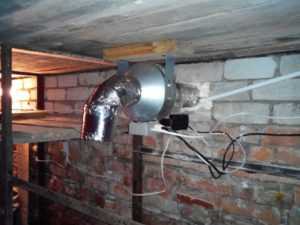

 Принудительная система вентиляции

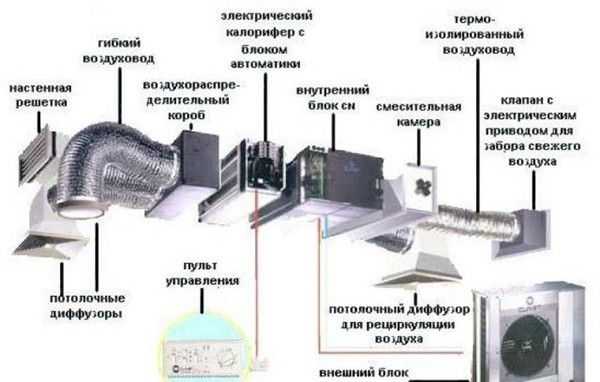

Принудительная вентиляция погреба

Для подвала в гараже или в небольшом частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно. Поэтому в помещениях большой площади, или в которых по каким-то причинам установка естественной вентиляции затруднена, используют принудительную вентиляцию. Движение воздуха в ней обеспечивается электровентиляторами. Принудительная вентиляция бывает нескольких типов:

• вытяжная;
• приточная;
• приточно-вытяжная системы;

Тип системы определяется местом установки вентилятора. И подбирается, исходя из местных условий.

Следует отметить, что для большого подвального овощехранилища хорошим решением будет использование принудительной вытяжной вентиляции с естественным притоком.

Преимуществом таких систем является хорошая производительность, независимо от количества изгибов и поворотов воздушной магистрали, а так же возможность включения в систему дополнительных устройств – таких, как системы фильтрации и очистки воздуха, электрический подогрев, автоматическое включение/отключение по показателям температуры или загазованности. Проектирование и монтаж таких систем лучше доверить специалистам, что, несомненно, окупится в будущем.

Профессиональный расчет и монтаж систем воздухообмена

Несмотря на кажущуюся простоту системы вентиляции подпольного пространства, неспециалисту бывает трудно правильно произвести расчет вентиляции и тем более смонтировать подобную систему своими руками. Потому что в процессе монтажа обычно возникают непредвиденные ситуации, и человеку без опыта подобных работ бывает трудно с ними справиться. Особенно, когда дело доходит до бурения монолитного фундамента или прокладки воздуховодов сквозь перекрытия первого и второго этажей. В таких случаях лучше доверить работу специалистам, которые быстро и с гарантией проведут все необходимые работы от проектирования до монтажа. И избавят от этой головной боли хозяина, которому останется только принять работу и порадоваться замечательному микроклимату, образовавшемуся в его подвале.

Чтобы гарантированно избежать ошибок в проектировании и монтаже инженерных систем, вы можете заказать проекты вентиляции общественных и частных зданий и помещений в компании «Мега.ру». Связаться с нами можно, перейдя на страницу «Контакты».

И напоследок рекомендуем к просмотру видео о самостоятельной реализации системы воздухообмена в погребе гаража:



m-e-g-a.ru

Вентиляция погреба: главные правила

С давних времён, тогда ещё на Руси, было принято запасаться продуктами питания на зиму. Тогда еще не было гигантов пищевой промышленности, и если люди ходили на базар, то находили там исключительно товары из соседствующего погреба. Люди возводили землянки, копали подвалы без каких-либо инженерных сетей и гидроизоляции. Как следствие, помещения топило водой, пропадали продукты. О таких устройствах, как вентиляция погреба

и гидроизоляция помещения не вели и речи. Народ не был ещё настолько образован и развит.

Сейчас все иначе. Знания в проектировании и строительстве подвальных помещений позволяют создавать лучшие помещения для хранения продуктов. При расчёте и проектировании устройства вентиляции в погребе применяются стандартизированные нормы и правила. Они позволяют грамотно и с умом организовать подвальное помещение изнутри, обеспечить идеальный микроклимат для хранения овощей и сохранить урожай до следующего года.

Вентиляция погреба: основные требования

По своему назначению устройство вентиляции погребов и подвалов призвано обеспечить умеренные и устойчивые показатели влажности и температуры воздуха. Кроме вентиляции на эти показатели влияет ещё несколько факторов.

1. Почва – грунт, в котором устроен подвал.
2. Территориальное расположение погреба и теплоизоляция – под основным зданием или отдельно.
3. Наличие грунтовых вод и методы противодействия им.

Поэтому, непосредственно перед строительством, необходимо разобраться и предусмотреть все возможные факторы, которые при эксплуатации помещения могут оказать влияние на климат подвала.

Только учёт всех факторов, которые могут влиять на функционирование погреба, поможет добиться определённого климата. Если что-то упущено, то не стоит ругать вентиляцию или возлагать на неё чрезмерные надежды. Несомненно, она способна поддерживать нужный микроклимат, но вот устранить намокание стены ей не под силу.

Если подвал имеет благоприятное расположение, хорошую гидро- и теплоизоляцию, тогда можно переходить к проектированию и устройству вентиляции.

Как и в большинстве жилых и производственных помещений общего назначения, вентиляция в подвале имеет источник притока воздуха из окружающей среды и устройство оттока влажных, загрязненных углекислых масс.

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

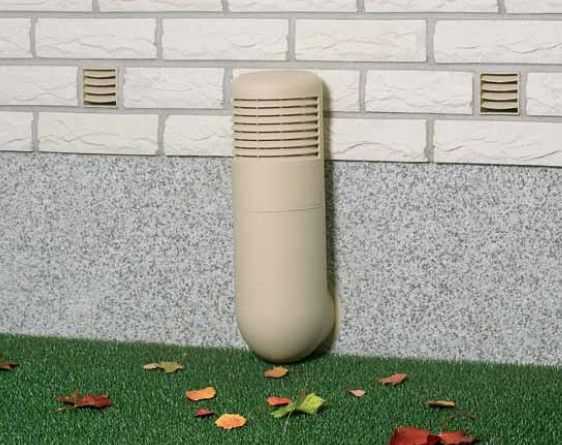

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Чем длиннее вытяжной воздуховод, тем будет сильнее поток выдуваемого воздуха в нём.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

По поводу двух последних пунктов стоит отметить, что только двойная тепловая изоляция может обеспечить устойчивость к промерзанию воздуховода. Если регион расположения дома и подвала предполагает аномально низкие температуры, дополнительно нужно сделать воздушный просвет между основным утеплителем и утеплителем на самой трубе. Такое решение значительно уменьшит показатели теплопроводности канала в целом.

 Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Естественная или принудительная вытяжка?

Чтобы разобраться с данным вопросом, нужно провести эксперимент с уже имеющейся естественной вентиляцией в погребе под домом. Для этого понадобится поднести тонкий лист бумаги к выходным отверстиям канала в подвале и определить, по колыханию листа, наличие движения воздушных масс.

Такой эксперимент подойдёт для подвальных помещений, площадью до 10 кв.м. Если же подвал свыше 10 кв.м., то, даже при наличии движения кислорода внутри помещения эффективность естественной вытяжки может быть под сомнением.

При относительно большом помещении, необходимо приобрести гигрометр. Этот прибор производит измерение влажности воздуха. Наличие термометра обязательно при любых размерах подвала.

Для выявления степени проветривания необходимо установить прибор, измеряющий влажность воздуха. Его следует устанавливать примерно на уровне 1,5 метра от пола.

Это важно, так как у самого потолка влажность будет самая большая. Но овощи в основном хранятся на полу. Поэтому измерять надо среднюю величину влажности помещения.

При высоких показателях гигрометра (свыше 85-90%), необходимо обустройство принудительной схемы вентиляции в погребе.

 Принудительная (механическая) вытяжная система

Переделать своими руками вентиляцию в погребе не составит труда. Для этого нужно установить осевые вентиляторы внутри воздуховодов. Это усилит циркуляцию. Для приточного канала вентилятор ставится у входа на защитную решётку. Соответственно, вытяжной канал снабжается вентилятором непосредственно на входе в подвальное помещение.

ventilaciya.info

Вентиляция погреба с двумя трубами

Вентиляция погреба своими руками

Содержание статьи

Погреб в частном доме должен быть всегда сухим и хорошо проветриваемым. Только в таком случае можно утверждать о том, что жилое строение простоит долго, в нём всегда будет благоприятный микроклимат, а его стены и фундамент не будут сырыми.

Как видно, вентиляция погреба, очень важная составляющая, которой нужно уделить особое внимание ещё на этапе строительства дома. Но если так случилось, что постройка старая и вентиляция подлежит модернизации, то лучше не оттягивать время «на потом», а сразу же исправить все недочёты и ошибки.

Улучшить или создать новую вентиляцию в погребе можно по разным схемам, как простыми способами с использованием, например труб, так и сложными, с применением новейшего на сегодняшнее время оборудования предназначенного специально для этих целей.

Вентиляция погреба одной трубой

Самый простой способ создания вентиляции погреба одной трубой, когда устанавливается лишь вытяжка, без так называемого приточного канала. У этого способа вентилирования, есть как свои плюсы, так и минусы. Минусы прежде всего связаны с низкой производительностью вентиляции, из-за недостатка поступающего воздуха в погреб.

Поэтому, лучше всё-таки использовать двухтрубную систему вентиляции, обеспечив помещение двумя воздуховодами для подачи и удаления воздуха. Трубы для вентиляции погреба можно брать изготовленные из разных материалов, в том числе из пластика, асбеста и оцинкованного металла.

Расчет вентиляции погреба

Перед тем как начать модернизацию существующей вентиляции в погребе или создавать новую систему вентилирования, очень важно определиться с материалами для изготовления воздуховодов и с диаметром последних. Про материалы для изготовления воздуховодов было сказано выше, теперь что касается их сечения.

Для того чтобы эффективно отводить влажный воздух с погреба и подавать своевременно свежий его приток, сечение вентиляции должно быть правильно определено. Следует знать, что диаметр вытяжной трубы, необходимо подбирать таким образом, чтобы он был в несколько раз больше, чем площадь погреба.

К примеру, для вентиляции погреба площадью в 10 м², необходима будет вытяжная труба диаметром не менее 20 на 20 сантиметров. Это самый простой пример расчета диаметра воздуховодов для вентиляции погреба.

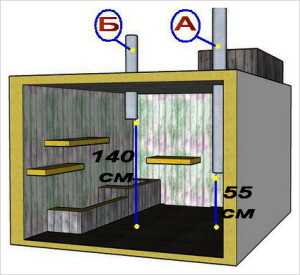

Вентиляция погреба с двумя трубами

Наиболее эффективной и хорошо эксплуатируемой, является вентиляция в погребе с двумя трубами, так называемая «естественная вентиляция». В таком случае, застоявшийся воздух, удаляется из помещения через выходной воздуховод, а некоторое количество свежего воздуха, напротив, попадает в погреб через входной.

Схема работы естественной вентиляции погреба очень проста, а для её реализации, потребуется:

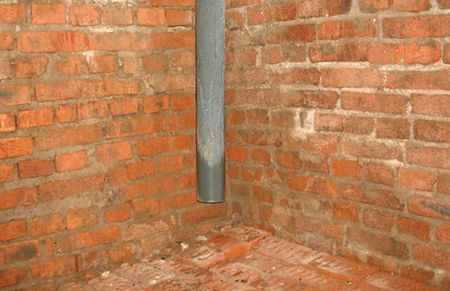

1.  Протянуть вытяжную трубу к углу погреба и разместить её конец на расстоянии от пола в 1,5 метра.
2.  Другой конец вытяжной трубы, тянется наружу и располагается над коньковой планкой крыши. Можно в принципе и не тянуть так высоко вытяжную трубу, вентиляция погреба всё равно будет работать, однако эффективность её при этом — снизиться.
3.  Затем в противоположном углу погреба, на расстоянии в 0,5 метра от пола, устанавливается конец другой трубы, для подачи воздуха в помещение. Трубу приточного воздуховода, вытягивать наружу так высоко не нужно, как в случае с установкой вытяжного, достаточно будет поднять её край над землёй на расстояние в 1 метра.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Вентиляция в погребе: подробная схема

Расчет вентиляции подвала

Схема вентиляция подвала может быть довольно проста, а можно применить и дорогостоящую и создать просто микроклимат. Все зависит от того, чего вы хотите добиться.
Сегодня мы расскажем, как делается подвальная вентиляция, схемы тоже будут даны. Все можно будет сделать своими руками, исключение могут составить только системы для создания микроклимата.
Здесь уже надо быть специалистом. Вам будет предложено несколько вариантов выполнения этой работы.

Устройство вентиляции

С целью обеспечения естественного процесса вентиляции помещения погреба, нужно поставить пару воздуховодов с вытяжной и приточной трубой. Воздуховоды можно изготовить из асбестовой либо оцинкованной трубы соответствующего размера.
Диаметр трубы определяется из расчета: на один квадратный метр погреба следует установить воздуховод площадью 26 квадратных сантиметров.
Предлагаем рассмотреть условия установки воздуховода:

Оборудование	Функции
Вытяжная труба	Предназначена для удаления из помещения погреба воздуха, который застоялся. Монтируется в одном из углов погреба так, чтобы ее нижний конец располагался у самого потолка. Труба вертикально проходит через весь погреб, крышу и выдвигается над коньком где-то на 0,5 метра. Чтобы уменьшить конденсат в трубе (в зимнее время – количество инея), нужно утеплить вытяжной воздуховод по типу бутерброда – проложить одну трубу в другую и заполнить расстояние между трубами материалом для утепления, например, минеральной ватой, толщина которой — 50 мм.
Приточная труба	Необходима для обеспечения притока свежего воздуха в помещение. Установка трубы осуществляется в противоположном к установленному вытяжному воздуховоду углу. Тот конец трубы, который открыт, расположен на расстоянии 40-60 см от поверхности пола. Воздуховод проходит через перекрытие, его конец находится на расстоянии 80 см от уровня пола.

Внимание: Для защиты погреба от нашествия грызунов и насекомых следует закрывать верхнее отверстие у приточной трубы сеткой с мелкими делениями.

• Воздух по вентиляционным трубам движется в связи с разным удельным весом холодного наружного воздуха и теплого внутреннего. В том случае, если температуры существенно отличаются, может появиться большой сквозняк, он быстро вымораживает помещение.
  Поэтому потребуется поставить особые задвижки, как на приточной, так и вытяжной трубе. Это обеспечит регулирование потока циркуляции воздуха в помещении.

Природная вентиляция воздуха

Как работает естественная вентиляция в подвале своего дома, знают все. Все можно сделать достаточно просто своими руками.
Из одной трубы происходит выход отработанного воздуха, а в другую направляется свежий воздух.
По такому принципу устанавливается естественный воздухообмен в помещении и расчет вентиляции погреба делается так:

• Вытяжную трубу,предназначенную для вывода загрязненного воздуха, протягивают вдоль угла погреба, а ее открытый нижний край располагают над полом на расстоянии 1,40-1,50 м. Затем канал идет до поверхности крыши и выдвигается над коньком на 40-50 см.
• Приточную трубу для обеспечения притока свежего воздуха устанавливают в противоположном от вытяжной трубы углу помещения. Открытый конец приточной трубы монтируется на расстоянии 45-55 см от поверхности пола.
  Канал проходит через перекрытие и возвышается на 80-100 см над нулевым уровнем поверхности пола.

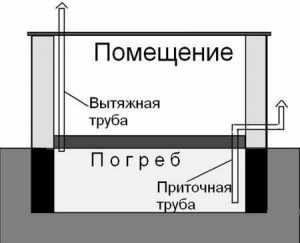

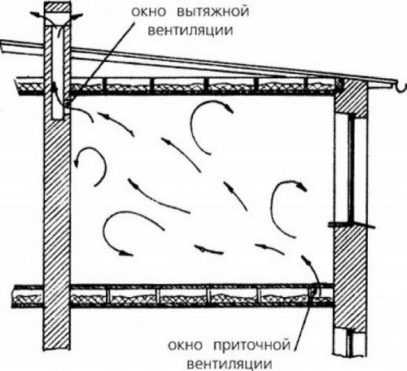

Схема вентиляции погреба природным способом

Внимание: Как правило, для каналов применяют трубы из асбеста, диаметр которых рассчитывается таким образом: 1 кв. м помещения = 26 кв. см сечения воздуховода.

К примеру, площадь помещения составляет 8 кв. метров. Выходит, что площадь сечения трубы будет 208 кв. см. Формула площади окружности известна еще со школьной скамьи: S=πR². В итоге нам понадобятся трубы, диаметр которых составляет примерно 16 см.
Естественная вентиляция будет работать, если имеется разница температур между воздухом на улице и в погребе. В теплое летнее время года в погреб не будет поступать свежий воздух.
Это большой недостаток такой системы, поскольку тепло может быть по полгода. Но можно произвести усовершенствование системы.

Принудительный метод

Существенный недостаток природной вентиляции – влияние на нее природных факторов, к примеру, в зимнее время года вентиляция будет эффективной, даже слишком. Зимой необходимо будет закрыть продухи, используемые для поступления воздуха, чтобы подвал не промерз.

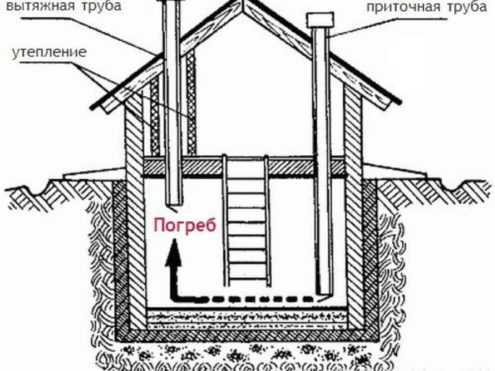

Схема вентиляция в погребе

Итак:

• В летнее время года по причине небольшой температурной разницы природной вентиляции может не хватать для эффективного воздухообмена. Оптимальная вентиляция помещения должна учитывать временные затруднения с воздухообменом.
• Можно усовершенствовать приведенную выше схему вентиляции при помощи дополнительной установки на вытяжном канале вентилятора. Установить на приточном канале вентилятор с целью постоянной работы не рекомендуется, поскольку интенсивный приток воздуха при недостаточной работоспособности вытяжного канала может стать причиной выдувания нечистого воздуха сквозь щели.

Внимание: Комбинация схем вентиляции используется в том случае, если нужно быстро осушить помещение. С помощью установки электрического вентилятора в просвет отверстия приточного воздуховода обеспечивается ускорение воздухообмена до необходимых норм в то время, когда природная вентиляция не продуктивна.

• Интенсивный процесс притока воздуха в том случае, если входной люк открыт (см. также Люк в подвал: как правильно сделать), и, конечно же, открыта заслонка вытяжного воздуховода, может обеспечить просушивание погреба быстрыми темпами при влажной и жаркой погоде.
• Установить вентиляторы, как в вытяжной, так и в приточный воздуховод, есть смысл для установки воздухообмена в помещении, имеющем большую площадь. Эта система вентиляции нуждается в значительных тратах электрической энергии. Да и цена оборудования будет не низкой.

Из вышеизложенного следует, что самостоятельно устроить эффективную вентиляцию в подвале можно, если понять суть процесса и тщательно изучить вопрос. Так же при покупке оборудования должна быть тщательно изучена инструкция.

Ведь здесь надо подобрать оборудование в зависимости от объемов помещения.

Применение автоматизации

Осуществление вентиляции винного погреба должно производиться при условии сохранения стабильной температуры и уровня влажности, что технически можно выполнить при использовании высококачественной климатической техники.
Итак:

• Желание обеспечить вентиляцию в погребе недорогим способом осуществляется при условии безответственного решения не разрабатывать технические требования при подготовке помещения.
• Нюансы расчетов нагрузки на точки электропитания, необходимая мощность оборудования, рассчитанная на обслуживаемую площадь, а также другие тонкости работ по подготовке могут показаться несущественными.

Внимание: Необходимый климат обеспечит только монтаж высокой квалификации. Самостоятельную установку вентиляции в подвале можно сделать при условии соответствующей подготовки и доскональном изучении процесса.

Если для поддержки стабильных параметров климата требуется установка сплит-системы, то лучше прибегнуть к помощи специалистов высокой квалификации.

Как проверить работу вентиляции

Иногда бывает нужно проверить работу вентиляции помещения.
Есть два простых способа это сделать:

• Проверку эффективности работы вентиляционной системы можно выполнить при помощи бумажных листов, которые нужно приложить к трубам вентиляции, они должны чуть отклоняться под воздействием потоков движения воздуха.
• Вторым методом внешнего контроля воздушных потоков является применение дыма от поставленной в подвале емкости, в которой находятся раскаленные угли.

В том случае, если вентиляционная система работает не продуктивно, в подвале может появиться сырость и затхлость, на стенах и потолке образуется конденсат, может возникнуть плесень (см. статьи Сырость в подвале: из за чего бывает и как устранить и Чем обработать подвал от плесени и грибков).

Увеличение эффективности

Есть довольно простые методы, которые позволят довольно быстро улучшить вентиляцию.

Внимание: Чтобы улучшить воздухообмен, можно попытаться произвести регулировку задвижки. Чтобы увеличить тягу, потребуется осуществить наращивание вытяжной трубы. Если это не дало видимого эффекта, тогда следует установить вентиляцию подвала комбинированную.

Устанавливая комбинированную вентиляцию, нужно в вытяжной воздуховод вставить вентилятор, мощность которого до 100 Вт. Вентилятор будет производить выдувание застоявшегося воздуха и его разряжение, и в подвал начнет проходить чистый воздух.
Эффективная вентиляция погреба обеспечит отличное хранение в нем всех продуктов.
Вентиляция подвала схема у вас есть и принцип вы знаете. Надо только подумать, какая именно вам подойдет.
На нашем сайте есть статьи по установке любой из них. Только прежде чем принять решение, надо посмотреть фото и видео, все взвесить и только после этого принимать решение.

pogreb-podval.ru

Грамотное самостоятельное устройство вентиляции в погребе – теория и практика

Погреб – это гениальное изобретение человека, которое можно поставить в один ряд с изобретением пенициллина и стиральных машин-автоматов. Благодаря наличию этого подземного помещения человек смог не только вырастить урожай, но и его сохранить. Особая форма, толстый слой земли над его верхом и правильная вентиляция погреба делали особый микроклимат, при котором практически круглый год в нем держалась одинаковая температура и влажность. Правильный микроклимат не давал испортиться сельскохозяйственным запасам человека, как в летнюю жару и в самые суровые зимы. И в этом немаловажную, а может, и основную роль играет вентиляция.

Подвал и погреб: предназначение и основные различия

Сразу хотим оговориться, что погреб и подвал – это абсолютно разные помещения, с разными задачами. Подвалом называется цокольный этаж постройки, который является частью дома. Этот этаж может использоваться как помещение для хранения каких-либо запасов, различных вещей, спортивного и туристического инвентаря. В подвалах, многие владельцы частных домов обустраивают котельные помещения, гаражи и спортзалы.

На самом деле, подвальное помещение – это место для монтажа инженерных коммуникаций дома. Благодаря такому пространству, человек имеет к ним хороший доступ. Кроме того, подвал играет роль воздушной прослойки между полом и грунтом, которая очень важна в плане теплоизоляции помещений дома.

Погреб – это помещение выполненное, как правило, под землей, которое предназначено исключительно для хранения продуктов, в основном, сельскохозяйственного назначения. Его смело можно называть подземным хранилищем. Он может располагаться как внутри дома, так и как отдельное строение. Если он является частью дома, то очень часто и вентиляционная система в нем используется общедомовая. Если подземное хранилище является отдельным от дома элементом, то в нем делается собственная вентиляция.

Требования к воздуховодам

Воздухоотводы делятся на две группы, приточные и вытяжные. Кроме того, они могут быть круглые или прямоугольные. Круглые трубы наиболее популярны, но занимают больше места, а прямоугольные короба, при одинаковом сечении, занимают меньшую площадь, но имеют высокую стоимость. Также они различаются по материалу, из которого изготовлены. Наиболее распространенным является труба ПВХ и металлический оцинкованный воздухоотвод.

1. Приточный воздухопровод обеспечивает приток свежего воздуха в помещение для хранения продуктов. Устанавливается он в углу таким образом, чтобы его открытый конец был на высоте 20-50 см. от пола. Воздуховод должен находиться в строго вертикальном положении, проходить по углу помещения и выходить на улицу, возвышаясь над постройкой не менее чем на 0,5 м.
2. Вытяжной воздухопровод обеспечивает вытяжку воздуха с большим содержанием углекислого газа за пределы хранилища. Он монтируется вдоль угла помещения строго с противоположной стороны от приточного воздуховода так, чтобы открытый конец трубы находился от потолка, на расстоянии 20 см.

Совет:
Чем выше вытяжная труба, тем лучше тяга, и соответственно вентиляция в погребе. Если подземное хранилище является не частью подвала дома, то вопрос о креплении вытяжной трубы становится довольно остро. Ее можно закрепить при помощи тросов-растяжек, с установленными на каждом талрепами для натягивания. Наиболее простой и эффективный способ крепления воздухопровода, это заключение его в деревянный утепленный короб, который укрепляется в земле, при помощи бетона.

Расчет сечения воздуховодов и выбор мощности вентиляторов

Для эффективного проветривания подземного хранилища нужно чтобы воздухопроводы могли пропустить через себя нужное количество воздушных масс, а это зависит от их диаметра. Как узнать какое сечение воздуховодов нужно, чтобы обустроить эффективную вентиляционную систему погреба своими руками? Точно узнать нужный диаметр воздухопроводов можно двумя способами:

1. Заказать расчет в соответствующей организации. Это вам даст гарантию, что все расчеты будут произведены правильно. Правда, процедура эта не самая дешевая и за расчет вам потребуется отдать сумму, возможно, превышающую стоимость организации всего погреба.
2. Выполнить расчеты самостоятельно, при этом вам придется вспомнить арифметику, но это будет абсолютно бесплатно. Какой способ выбрать – решать исключительно вам.

Для того чтобы сделать вентиляцию погреба своими руками, нам потребуется узнать объем помещения для хранения продуктов и кратность воздухообмена. Рекомендуемый воздухообмен (сколько раз сменяется воздух в погребе) составляет от 2 до 4, в зависимости от хранящейся в нем продукции.

• Чтобы узнать объем помещения нужно его длину умножить на ширину и высоту. Рассмотрим погреб размерами 2 м. х 3 м. х 2,5 м. = 15 м.куб
• Чтобы узнать количество прошедшего за час воздуха, нужно объем погреба умножить на рекомендованную кратность воздухообмена. Рассмотрим среднее значение 3. В итоге у нас получается, что за 1 час через погреб должно пройти 15 м.куб х 3 = 45 м.куб

Площадь сечения воздуховодов найдем по следующей формуле:

F = L / (S x 3600)

где:

• S — рекомендованная скорость движения воздуха
• L – расход воздуха.

В нашем случае скорость движения воздушных потоков составляет 1 м/с. (норма для естественной вентиляции).

Получаем площадь сечения воздуховода:

45 / (1 м/с х 3600) = ) 0,0125 м.кв

Вычисляем данные радиуса круглой трубы:

R =√ (F / π)

где:

• R — радиус воздуховода (мм)
• F — сечение воздуховода (мм.кв)
• π — константа = 3,14

Исходя из данных получаем:

√ (0,0125 / 3,14) = 0,063 м.кв

Радиус нужного нам круглого воздуховода должен быть не менее 125 мм

Теперь переходим к расчетам производительности вытяжного вентилятора. Можно воспользоваться упрощенной методикой. Для этого нужно объем помещения умножить на 12. В нашем случае это 15 м.куб х 12 = 180 м.куб/час. Производительность вытяжного вентилятора для погреба, площадью в 6 м.кв, с высотой потолков 2,5 м. составляет 180 м.куб/час.

Обустраиваем погреб самостоятельно

Многие спрашивают: «Как сделать вентиляцию в погребе?» Теперь, когда все расчеты сделаны, деньги сэкономлены, приступаем к приобретению воздухопроводов и оборудования. Для монтажа комбинированной вентиляционной системы нам понадобится:

• Нужное количество трубы ПВХ, диаметром 125 мм.
• Один концевой тройник для слива конденсата.
• Один латуневый или пластиковый кран для врезки в концевой тройник.
• Крепеж для трубы.
• Вытяжной вентилятор, производительностью 180 м.куб/ч. Важно! Вентилятор устанавливается внутрь вытяжной трубы, поэтому ищите модель, которая будет подходить к диаметру ваших воздуховодов.
• Нужное количество провода, сечением не менее 1,5 мм.кв, вилка.
• Решетка воздухозаборная круглая диаметром 125 мм – 2 шт.
• Металлическая сетка, от проникновения грызунов в погреб 15 см х 15 см.
• Дефлектор. Покупка дефлектора необязательна. Он служит для повышения тяги в вытяжном воздуховоде, в случае прекращения подачи электроэнергии и остановки вентилятора.

Далее сборка не представляет сложности для любого домашнего мастера. Выше мы указали, как монтировать воздуховоды.

Делать проветривание в подземном помещении для хранения продуктов, которое находится под домом несколько проще. Причем все расчеты остаются такими же, а проще делается крепление воздухопроводов. Вытяжной – должен выходить через подвал, и проходить с наружной стороны дома. Высота вытяжной трубы должна быть на 0,5 м. выше, конька крыши.

Совет мастера:
Перед монтажом вытяжной трубы установите в нее вентилятор и закрепите его штатными креплениями.

Используя наши советы, мы надеемся, что вы без труда оборудуете свое подземное хранилище правильной вентиляционной системой.

ventilationpro.ru

Диаметр трубы для вентиляции погреба

Расчет схемы вентиляции погреба #8212; сечение воздуховода

Любое подвальное помещение или погреб должны быть надежно защищены от застоявшегося воздуха, мороза и конденсата. Именно поэтому в подземных хранилищах делается качественная гидро- и теплоизоляция. Также в особом внимании нуждается схема вентиляции погреба.

Приток чистого воздуха в подвальное помещение предотвратит вероятность опасного скопления вредных газов, а также исключит вероятность появления конденсата. Фрукты и овощи в процессе хранения выделяют большое количество влаги, а от нее необходимо избавляться как можно оперативнее, чтобы не началось процессов гниения внутри помещения.

Схема вентиляции подвального помещения, если ее делать правильно и с умом, базируется, прежде всего, на автоматизированном контроле подачи чистого воздуха и устранения застоявшегося из помещения. Система вентиляции погреба в этом случае основывается на работе специального устройства, которое с помощью датчиков поддерживает требуемый влажностный и температурный режимы в подвале. Конечно, основным недостатком подобных устройств является их высокая стоимость.

Готовые вентиляционные блоки.

Но расстраиваться не стоит, ведь можно самостоятельно произвести расчет вентиляции в погребе и делать всё своими руками, не прибегая к помощи специалистов и покупке дорогостоящего оборудования.

Разновидности вентиляционных систем для погреба

Сегодня можно выделить две самых распространенных системы: естественная и принудительная вентиляция. Популярностью пользуются обе системы, но перед тем как сделать вентиляционную систему, необходимо произвести некоторый расчет.

Первым делом следует выяснить общую площадь подвального помещения, а также высоту перекрытия. После получения необходимых чисел выполняется достаточно простой расчет, в результате которого мы получаем минимально возможное сечение канала вентиляции для погреба.

Формула практически для всех подвальных помещений одинакова: 25 кв.см. канала вентиляции на 1 кв.м. погреба.

Расчет вентиляционной системы

В этом примере за основу будет взят канал вентиляции, сделанный из обычной трубы из поливинилхлорида (ПВХ).

• В том случае, когда общая площадь погреба равняется 10 кв.м. то нам требуется площадь воздуховода равная произведению 10 на 25 кв. см. Получается 250 см. кв.
• Далее берем формулу площади круга (воздуховод у нас круглый) S = πR², в соответствии с которой высчитываем необходимый радиус вентиляционной трубы, который в нашем случае будет составлять 8.9 см. Соответственно, диаметр трубы должен быть 17.8 см.

В том случае, когда ПВХ-труба имеет нестандартное прямоугольное сечение, для нашего подвального помещения оно должно составлять около 16 см. Если вам необходимо произвести расчет для другой площади подвального помещения, то он будет аналогичен.

Приведенный выше расчет является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении.

Нужно принимать во внимание тот факт, что оптимальное проветривание подразумевает под собой полную замену воздуха в погребе хотя бы 1 раз в полчаса.

Специалисты часто рекомендуют произвести расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Интересно, что для высчитывания расхода воздуха также есть своя формула: L=V*K, где L – это, собственно, необходимое нам значение расхода воздуха, V – общий объем подвального помещения, а K – значение, указывающее на то, сколько раз за час воздух в помещении меняется. Если, например, высота подвального помещения составляет 200 см, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 куб.м. в час.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Формула для расчета следующая: S=L/(W*3600). В этой формуле S является площадью сечения канала, L – расход воздуха (его мы посчитали выше и получили 40 куб. м. в час), W равняется 1 м/с (т.к. это скорость потоков воздуха, ее берут по номиналу).

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Устройство вентиляции в погребе

После того как схема вентиляции для подвального помещения будет полностью рассчитана, можно начинать непосредственный монтаж. Если предполагается, что вентиляция будет включать в себя две трубы, то одну из них следует расположить на расстоянии в 150-180 см от пола (это будет вытяжная труба). С другой стороны, на противоположной стене устанавливается приточная труба, нижняя часть которой не должна доходить до пола примерно 20-30 см. Это связано с тем, что по законам физики теплый воздух постепенно поднимается вверх. Именно в теплом воздухе содержится большее количество влаги, которая оседает на стенках подвального помещения, поэтому его нужно вовремя убирать из погреба.

Схема воздухообмена в погребе.

Всю работу можно сделать самостоятельно. Очень важно, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и располагалась над кровлей на высоте в 20-50 см. Кроме того, выход трубы требуется закрыть колпачком, который предотвратит попадание осадков внутрь трубы и, следовательно, в помещение подвала. С другой стороны, верхнюю часть приточной трубы также рекомендуется тщательно закрыть металлической сеткой, потому что именно через эту трубу в погреб могут проникать насекомые и грызуны, наносящие непоправимый ущерб провизии.

Если у вас есть такая возможность, то лучше всего предпочесть принудительную вентиляцию. Но в тех случаях, когда площадь вашего погреба небольшая и в нем храниться всего несколько килограмм продуктов, то нет никакой необходимости делать даже две трубы (вполне хватит одной).

Вентиляция в подвале и погребе: основные хитрости

Очень удобно иметь погреб или подвал. Но иногда пользоваться ими невозможно из-за большой сырости этих помещений. Чтобы избежать сырости, во-первых, при строительстве необходимо выполнить должным образом гидроизоляцию фундаментов строений; во-вторых, убедиться, что система водос набжения и канализация в исправности и нигде не дают течи. Ну и, конечно, следует позаботиться о вентиляции подвалов и погребов.

Вентиляция подвальных помещений должна быть продумана уже на стадии проекта дома.

В частных домах обычно для вентиляции подвалов в цокольной части фундамента предусматривают отверстия. Их называют отдушинами или продухами. В тёплое время года их обычно держат открытыми. Лучше, чтобы продухи были забраны решётками. Это не позволит грызунам и чужим котам проникнуть в подвал вашего дома. С наступлением первых заморозков продухи плотно закрывают.

В том случае, если подвальное помещение дома имеет значительные размеры и сравнительно большую высоту – около двух метров, то лучше устроить приточно-вытяжную вентиляцию подвала. Это так называемая естественная вентиляция, основанная на разнице температур поступающего снаружи воздуха и находящегося в подвале.

Для устройства приточно-вытяжной вентиляции необходимо предусмотреть в конструкции здания наличие вентиляционных каналов – обычно достаточно двух.

Вытяжная труба начинается под потолком подвального (или полуподвального) помещения и через вентиляционный канал выводится на крышу. Тяга из подвала будет лучше, если вентиляционный канал будет проходить рядом с дымовым каналом камина или печи.

Приточную трубу располагают в противоположном углу подвала. Она начинается на высоте примерно 30-50 см над полом и так же выходит на крышу.

Вытяжные трубы обязательно нужно снабдить сетками и заслонками.

Вентиляцияпозволит добиться в подвале нормальной влажности воздуха. Это важно, чтобы в доме было сухо. Но необходимо своевременно подумать и о теплоизоляции под вала. При наличии хорошей теплоизоляции и вентиляции, подвал можно использовать в качестве мастерской, тренажёрного зала и для других целей.

Вентиляция погреба

Погреб, в котором отсутствует вентиляция, вряд ли может быть использован по назначению. Из-за избыточной влажности и обилия плесени овощи будут портиться очень быстро.

Оптимальный вариант – устройство приточно-вытяжной вентиляции. Если погреб достаточно просторный, то можно при устройстве его вентиляции использовать описанный выше метод вентиляции подвального помещения.

Диаметр труб вентиляции зависит от размеров погреба. Чем больше погреб – тем большего диаметра берут трубы. Например, для устройства вентиляции в погребе 6*8 м и высотою 2 м достаточно труб диаметром 12 мм.

Для устройства вентиляции погреба подойдут трубы из ПВХ. Но ещё лучше сделать вентиляционные ходы из досок толщиной 30-40 мм, гладко оструганных и плотно друг к другу подогнанных. Количество поступающегов погреб воздуха можно регулировать, изменяя длину приточной трубы снаружи погреба. Чем труба короче – тем больше поступает воздуха, и наоборот. Обычно снаружи погреба приточная труба несколько ниже вытяжной.

Нормальный воздухообмен погреба – 1-2 объёма погреба в час. Если зажжённая спичка в погребе гаснет – воздухообмен недостаточен, в воздухе избыточное количество углекислого газа. Возможно, следует использовать трубы большего диаметра.

Трубы вентиляции погреба обязательно оборудуются сеткой в верхней части (против проникновения грызунов) и крышками или заглушками для регулирования температуры в погребе.

Вентиляция погреба маленьких размеров

Принцип её действия – тоже приточно-вытяжной. Но достаточно сделать лишь один деревянный вентиляционный воздуховод с ветроулавливанием, разделённый вдоль пополам. По одному каналу воздух будет выходить из погреба, по другому – поступать внутрь.

Если в зимнее время температура на улице опускается до значительных минусовых величин, вентиляционные трубы обязательно перекрываются и утепляются.

Похожие статьи:

Вентиляция погреба

Создавая овощехранилище своими руками следует строго придерживаться технологии строительства, поскольку допускаемые погрешности на любом этапе возведения могут привести к образованию сырости в нем, что способствует появлению плесени и грибка.

Это не только приводит к быстрому гниению овощей, но и опасно для здоровья. Для того чтобы избежать таких последствий требуется не только выполнить качественную гидроизоляцию, но и позаботиться о хорошей циркуляции воздуха в подвальном помещении.

Для небольших погребов, площадью не более пяти метров, которые являются частью строения, вентиляцию устраивают в цокольной части, оставляя над погребом отдушины.

В совокупности с хорошей гидроизоляцией данный способ вполне способен обеспечить естественную циркуляцию воздуха в погребе, сохраняя при этом в нем оптимальную температуру в холодное время года.

А для предотвращения засорения воздуховодов, на отдушины крепят защитные решетки, а в зимнее время дополнительно защищают их ветошью.

Чтобы обеспечить оптимальную циркуляцию воздуха в погребах с высокими потолками и большой площадью одних отдушин будет мало. Как правило, для таких помещений создают приточно-вытяжную систему вентиляции с естественным воздухообменом.

Это не требует больших затрат и особых умений. Единственное требование – это наличие двух воздуховодных каналов в конструкции погреба для притока и выведения застоявшегося воздуха.

Если на этапе строительства погреба данные каналы не были предусмотрены, то их можно создать, пробурив отверстия необходимого диаметра в цокольной части строения.

Вентиляция погреба данного типа основывается на естественной разнице внутренней и внешней температур. Очень важно правильно определить диаметр трубы, для чего существуют сложные математические формулы, благодаря которым можно вычислить необходимый объем воздуха.

Есть и более простой способ определения нужного диаметра воздуховодов – площадь погреба умножается на два, полученное значение и будет определять диаметр трубы, только уже в сантиметрах. Более подробно о том как построить погреб учитывая необходимый диаметр воздуховодных каналов можно узнать, зайдя на строительный форум на нашем сайте.

Вентиляция погреба своими руками

После того, как все необходимые материалы были приобретены можно приступать непосредственно к обустройству вентиляции, которая заключается в установке трубопроводов. Если при планировке дома были предусмотрены каналы вентиляции, тогда понадобиться только проложить трубы, которые будут выходить из подвала над кровлей напрямую.

За неимением таковых, в цокольной части здания делается отверстие и воздуховод устраивается снаружи. Чтобы обеспечить максимально стабильную тягу нужно вывести трубы выше стен здания.

Здесь руководствуются только одним правилом – приточная труба должна располагаться на расстоянии 20-50 сантиметров от уровня пола погреба, а вытяжная заходить в помещение не более чем на 30 сантиметров.

Конец вытяжной трубы со стороны погреба оснащают заслонкой, при помощи которой можно будет потом регулировать тягу. Окончания трубопроводов, выходящих на улицу, следует оснастить сеткой, предотвращающей попадание различного мусора, а также колпаками, которые будут защищать воздуховоды от осадков.

Вытяжная и приточная трубы устанавливаются в разных углах погреба. Как показывает практика, чем меньше длина приточной трубы, тем сильнее тяга. Видимая наружная часть приточного трубопровода не должна располагаться на одном уровне с вытяжной трубой, поскольку в ином случае это может привести к застою воздуха.

Чтобы проверить, правильно ли спроектирован трубопровод, используют только один метод. Нужно поднести источник огня (зажженная спичка, горящая бумага, свеча и прочее) поочередно к каждой трубе внутри подвального помещения.

Если огонь начнет трепетаться и клониться в сторону трубопровода, значит все спроектировано верно, ровное же непоколебимое пламя свидетельствует либо о недостаточной тяге, либо же о засорении воздухопроводов.

Когда погреб планируется использовать не только для хранения овощей, а и в других целях, например в качестве бильярдной, тогда следует автоматизировать процесс вентиляции, что позволит не только сохранять оптимальный уровень влажности в подвале, но и убирать из него все сторонние запахи.

Этот способ заключается в установке вытяжного вентилятора на трубопровод, отвечающий за вывод застойного воздуха из погреба. Таким образом, в помещении создается небольшой вакуум, обеспечивающий хороший приток свежего воздуха.

Регулировать включение/отключение вентилятора можно при помощи переключателя, также, при желании, можно оснастить вытяжку автоматикой, самостоятельно приводящей в действие вентилятор через заданный промежуток времени.

Источники: http://podvaldoma.ru/mikroklimat/ventilyaciya/shema-ventiljacii-pogreba.html, http://secretdachi.ru/steni/1862-ventilyatsiya-v-podvale-i-pogrebe-osnovnye-khitrosti.html, http://dom-dacha-svoimi-rukami.ru/stroim-dachu/ventiljacija-pogreba.html

sferatd.ru
