Вентиляция приточно вытяжная с механическим побуждением – вентилиция с естественным и механическим побуждением.

Содержание

вентилиция с естественным и механическим побуждением.

Ни одно жилое помещение не может обойтись без налаженного воздухообмена. И чтобы этот самый воздухообмен осуществлялся, используется приточно-вытяжная вентиляция.

Чем герметичнее и энергоэффективнее становятся наши жилища, тем более актуальна тема вентиляции. Как только нормальный воздухообмен нарушается, это сразу даёт о себе знать. Нормой считается 3 куб. м./ч на каждый кв. метр площади помещения. Сегодня мы рассмотрим устройство механической приточно-вытяжной вентиляции, включая вентиляцию с механическим и естественным побуждением.

Посмотрим, что происходит в наших жилищах, после того, как в них установлены герметичные окна и двери. Большинство квартир и частных домов старше 10 лет имеют естественную вентиляцию. В ней приток воздуха осуществляется за счёт неплотной столярки (оконные рамы, дверные притворы). Даже если заклеить все щели стандартного деревянного окна, оно все равно будет пропускать достаточное для нормального воздухообмена количество воздуха.

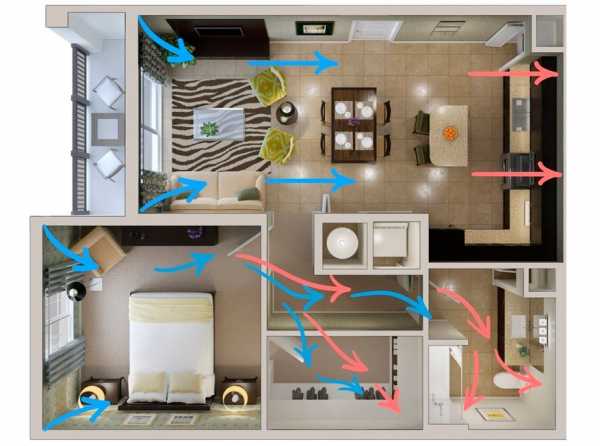

Движение воздушных потоков в жилом помещении.

Новые ПВХ-окна в закрытом положении не пропускают воздух совсем. Вернее они не должны пропускать, но благодаря оплошностям наших монтажников в подавляющей мессе все же пропускают. И, тем не менее, встречаются и качественно установленные окна, которые в закрытом положении полностью или почти полностью герметичны. В итоге приток в квартиру свежего воздуха прекращается, а значит, вентиляция не работает.

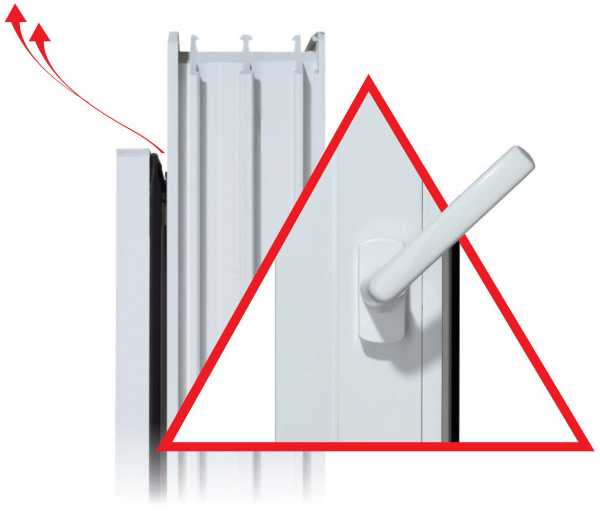

Поворот ручки пластикового она в положение «проветривание».

Недостаток воздухообмена приводит к загрязнению «атмосферы» жилья и к увеличению влажности. Эти причины имеют ряд неприятных следствий, таких как плохое самочувствие, кислородное голодание, плесень, неприятный запах и др.

Однако далеко не все домовладельцы, и уж тем более просто жильцы, знают, что современные пластиковые окна имеют регулировку притвора, от плотности которого зависит их его герметичность.

По краю оконной створки ПВХ-окна наклеен резиновый уплотнитель. Если он полностью прижат, то между створкой и рамой воздух не проходит. Регулировать плотность притвора можно как при помощи специальных эксценириков, так и ручкой окна. Если не до конца поворачивать ручку, то притвор остается негерметичным.

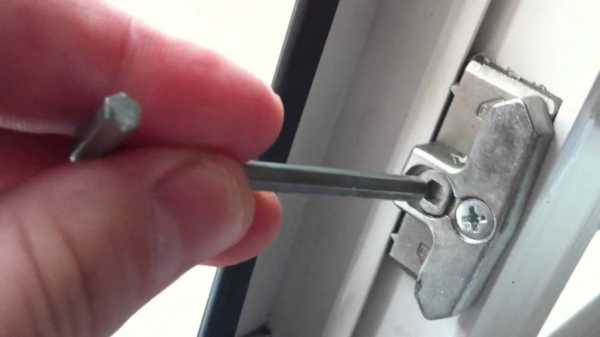

Специальные эксцентрики позволяют так отрегулировать плотность притвора, что он остается негерметичным даже, когда ручка оконной фурнитуры находится в полностью закрытом положении. На языке профессионалов этот режим называется «микропроветривание».

Регулировка затвора пластикового окна.

Итак, мы выяснили, что естественная вентиляция обязательно требует свободного притока воздуха. В противном случае она не работает. Однако известна не только естественная, но и механическая, т.е. осуществляемая принудительно.

Механическая вентиляция

Необходимость в механической вентиляции осознали, прежде всего, жители тех стран, где для поддержания нормальной температуры в помещениях необходимо тратить энергоносители. При неконтролируемом воздухообмене огромная часть термобалласта в виде нагретого или охлажденного воздуха уходит, что называется, в трубу. Естественная вентиляция имеет и ещё один недостаток – при определенных условиях, например в межсезонье и летом, она вообще может отсутствовать, поскольку плотность внутреннего и внешнего воздуха оказываются равны. Это не в лучшую сторону сказывается на микроклимате помещений. Отсутствие вентиляции также недопустимо при работе газовых водонагревательных приборов с открытыми камерами, каминов и печей.

Система вентиляции с механическим побуждением гарантирует необходимый воздухообмен. При этом такая система, как правило, не зависит от герметичности притворов окон и дверей, что позволяет сохранить в доме больше тепла.

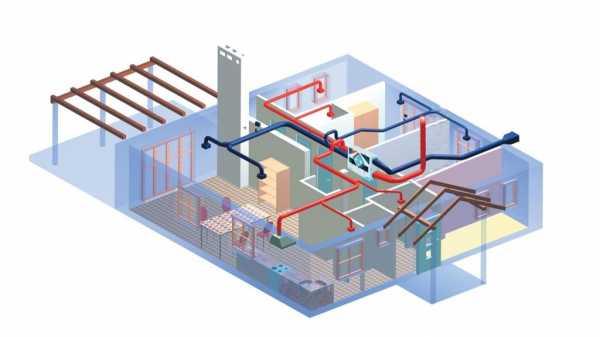

Вентиляция с механическим побуждением.

Механическая вентиляция устроена следующим образом. Дом оснащается разветвленной системой вентиляционных каналов, а движение воздуха в них обеспечивается за счет работы встроенных вентиляторов. Такая система позволяет регулировать воздухообмен. Однако она является энергозависимой (для работы вентиляторов затрачивается электроэнергия) и соответственно требует определенных затрат.

Приточно-вытяжная вентиляция с механическим побуждением

По сути, принцип принудительной приточно-вытяжной вентиляции отличается от естественной только тем, что воздух нагнетается в помещение вентилятором, встроенным в приточный вентканал. Такие системы раньше устанавливались преимущественно в производственных цехах, концертных залах, крытых стадионах и т.п. Их преимущество в том, что они гарантируют нормальный воздухообмен и позволяют его контролировать.

Современная приточно-вытяжная принудительная вентиляция может быть сколько угодно сложнее вышеописанной, но ключевой принцип остается неизменным. Усложнения касаются только климатических и энергосберегающих аспектов.

При работе механической приточно-вытяжной вентиляции воздух в помещении полностью сменяется минимум 1 раз в час. Но вместе с воздухом из помещений столь же интенсивно уходит тепловой потенциал. Например, зимой мы теряем воздух, нагретый до 20°С, а получаем вместо него холодный наружный воздух с отрицательной температурой. Если вентиляция не будет оснащена блоком подогрева наружного воздуха, то система будет работать как кондиционер в режиме охлаждения.

Для того чтобы подогреть наружный воздух может быть использован электрический или жидкостной блок подогрева. В нем воздух проходит через калорифер или теплообменник, а блок автоматики контролирует нагрев.

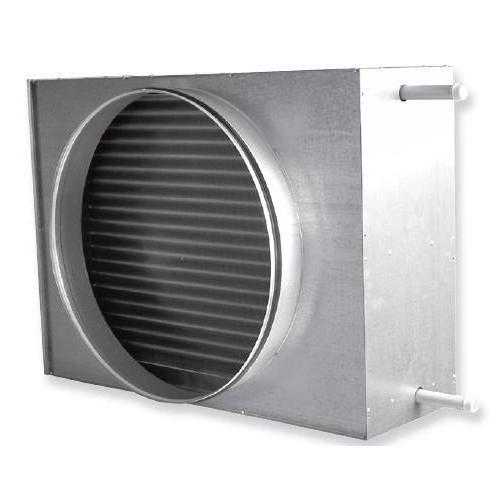

Нагреватель.

С точки зрения энергосбережения такое решение не самое лучшее. Дело в том, что на нагрев поступающего воздуха уходит столько же энергии, сколько бы потратила система отопления для компенсации теплопотерь через вентиляцию.

Более эффективно минимизировать теплопотери приточно-вытяжной вентиляции способен только рекуператор тепла. Это устройство представляет собой блок, в котором выходящий воздух обменивается теплом с входящим. Рекуператоры тепла могут иметь различную конструкцию, но суть их одна – отбирать тепловой потенциал у исходящего воздуха, и передавать его входящему.

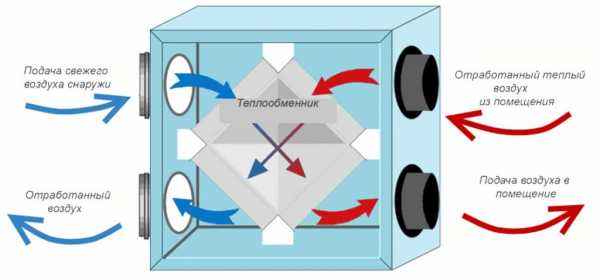

Схема рекуператора.

Применение рекуперации позволяет сэкономить до 75% тепла, которое было бы потеряно при его отсутствии. Самые эффективные рекуператоры, позволяющие добиться таких результатов, стоят недешево. Но они рентабельны, особенно при постоянно растущей стоимости энергоносителей для населения.

Важным моментом в устройстве приточно-вытяжной вентиляции является фильтрация наружного воздуха. Если воздух забирать непосредственно с улицы, то при нормальной интенсивности воздухообмена дом площадью 100 кв. м. будет ежесуточно поступать 7200 куб. м воздуха. Это довольно внушительный объём, но под наружный воздух далеко не всегда бывает идеального качества. Он часто требует кондиционирования, т.е. доведения до требуемой кондиции.

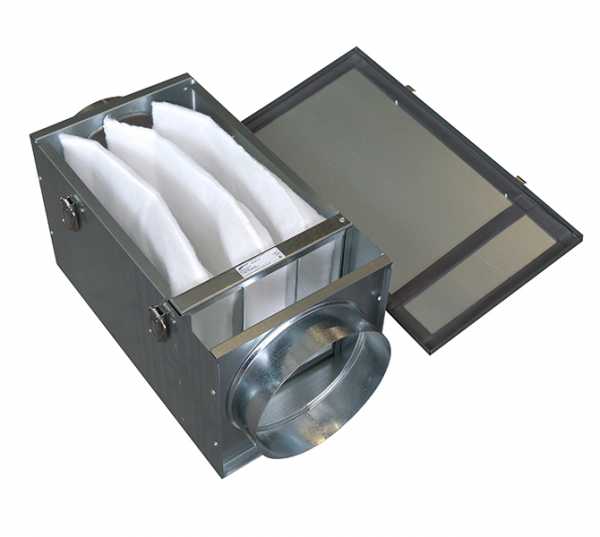

Фильтрующие элементы в системе вентиляции.

В наружном воздухе могут содержаться химические и органические загрязнения, а также избыточная влага. Конфигурация фильтров подготовки воздуха зависит от конкретных условий. Если дом находится в черте города и тем более рядом с проезжей частью, то в поступающем воздухе будет много пыли и веществ, содержащихся в выхлопе автомобилей. Эти нежелательные примеси можно отфильтровать.

Для очистки воздуха от твердых частиц (пыли) используются тонкие механические фильтры. Они способны задерживать частицы размером до 0,05 мкм. Наиболее эффективными на сегодняшний день считаются HEPA-фильтры. Они состоят из мельчайших синтетических волокон диаметром 0,65-6,5 мкм.

Очистка воздуха от химических загрязнителей осуществляется угольным фильтром. Такие фильтры устанавливаются преимущественно в системах, расположенных в плотной городской застройке или в непосредственной близости к автомагистралям.

Принудительная вентиляция, в отличие от естественной, позволяет подвергать входящий воздух многоступенчатой очистке. Это не может не сказываться и на микроклимате помещения. Входящий воздух можно осушать, увлажнять, обогащать отрицательными ионами, дезинфицировать, ароматизировать.

Элементы приточно-вытяжной вентиляции

Существует два типа приточно-вытяжной вентиляции – замкнутая и разомкнутая. Последняя подразумевает наличие двух механических вентиляций – приточной и вытяжной. Они работают параллельно – приточная подает наружный воздух, а вытяжная – удаляет воздух из помещений. Вентиляция разомкнутого типа проектируется таким образом, чтобы воздух сообщающихся помещений следовал от боле чистого к более загрязненному.

Приточно-вытяжная вентиляция разомкнутого типа.

Системы замкнутого типа способны вторично использовать внутренний воздух (рециркуляция). В квартирах и частных домах такие системы практически не встречаются, ибо в рециркуляции нет необходимости.

Приточно-вытяжная вентиляция для дома состоит из системы вентканалов, воздухозаборника, вытяжки, рекуператора (калорифера), осушителя (увлажнителя), фильтров и системы автоматического управления.

Приточно-вытяжная вентиляция своими руками

Оборудовать свой дом принудительной приточно-вытяжной вентиляцией несложно. Однако делать это по наитию не получится. Следует учитывать, что принудительная вентиляция использует вентиляторы, которые могут шуметь, а вентканалы при этом способны разнести шум по всему дому.

При монтаже приточно-вытяжной вентиляции необходимо использовать специальные осевые или центробежные вентиляторы. Они работают тихо, а при установке за пределами помещений вы их не услышите вообще.

Прежде всего, начать следует с проекта вентиляционной системы. Желательно чтобы его создал специалист. Для этого понадобятся специальные знания и соответствующий опыт. Это особенно касается сложных систем с рекуперацией тепла. Ошибки при разработке проекта вентиляции с рекуператором могут стоить намного дороже, чем услуги специалиста.

Самостоятельно можно проектировать лишь самые простые системы приточно-вытяжной вентиляции. При их проектировании руководствуются нормами воздухообмена в жилых помещениях, на которых собственно и строится расчет.

Сечение воздуховодов для системы приточно-вытяжной вентиляции несколько больше, чем естественной. Главный воздуховод имеет самое большое сечение. От него ответвляются меньшие, которые ведут в комнаты. Сечение вентканалов зависит от производительности системы, её конфигурации и используемого вентиляторного оборудования. Данная информация должна указываться в проекте вентиляции.

Забор воздуха необходимо устанавливать не ниже 2,5 м от земли. Место его установки следует выбирать такое, где наименьшая вероятность засасывания загрязненного воздуха.

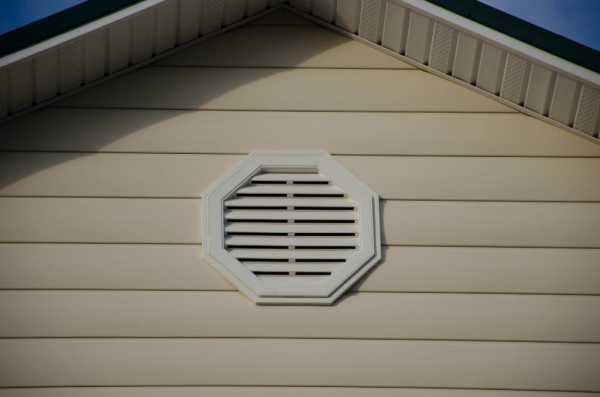

Воздухозаборник.

При этом воздухозабор следует расположить подальше от спальни, чтобы там не был слышен звук вентилятора.

Подача воздуха в помещение располагается на уровне головы, т.е. 1,5-2 м от пола. При этом скорость вхождения воздуха не должна превышать 0,2 м/с.

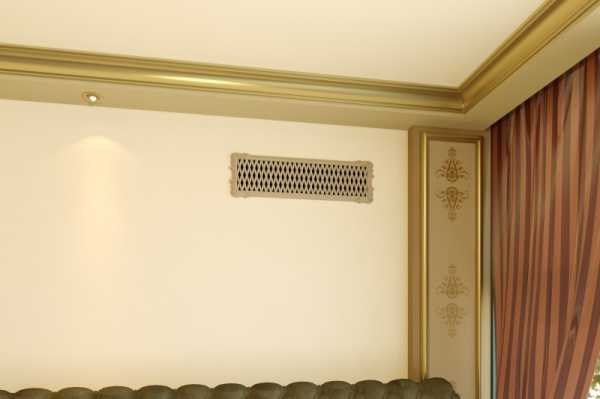

Вентиляционная решётка на стене.

Вытяжки размещаются под потолком или на самом потолке.

Количество поворотов воздуховодных рукавов следует минимизировать. Каждый дополнительный поворот увеличивает сопротивление канала, приводя к снижению скорости и производительности системы. Именно поэтому конфигурация вентканалов должна быть в точности такой же, как в проекте. Отступать от проекта нельзя, ибо любое изменение конфигурации приведет к разбалансировке системы, вследствие чего вентиляция в некоторых помещениях может работать неправильно.

При монтаже системы с рекуперацией необходимо следить за тем, чтобы воздуховоды, ведущие к рекуператору, были хорошо утеплены.

Пуск и регулировка. При первом пуске системы проверяется работа всех притоков и вытяжек. Производятся контрольные замеры скорости воздуха в воздуховодах. Все параметры должны соответствовать проектным. Если есть значительные отклонения, то производится переконфигурация. Незначительные отклонения можно устранить путем регулировки – калибровки сечения воздуховодов. Следует помнить, что при изменении сечения одного канала, изменяются параметры всей системы в целом.

dompodrobno.ru

Приточно-вытяжная вентиляция с механическим побуждением

В современном мире входных дверей с уплотнительными резинками и металлопластиковыми окнами, вопрос вентиляции с каждым годом становится все более актуальным. Ведь дополнительные контуры уплотнения сохраняют в квартирах не только тепло, но и влагу. Избыточная влажность оседает на окнах и стенах, в результате чего одни — потеют, а другие — покрываются плесенью.

Многоквартирные дома в обязательном порядке оснащены естественной вентиляцией. Работает она следующим образом. Свежий воздух попадает в квартиру сквозь щели в окнах и входных дверях, тем самым вытесняя отработанные воздушные массы в воздуховоды. Обычно вентиляционные шахты расположены таким образом, чтобы отверстия для оттока воздуха находились в кухнях и санузлах.

Но при замене деревянных окон и дверей на металлопластиковые нарушается естественный воздухооборот в помещении, и естественная вентиляция перестает работать. В этом случае на помощь приходит приточно-вытяжная вентиляция с механическим побуждением.

Схема механической вентиляции с рекуперацией теплоты

Она работает за счет электрических вытяжек и нагнетательных вентиляторов, принудительным образом создавая воздухооборот в помещении. Но прежде, чем браться за ее монтаж, следует проверить работоспособность вытяжных отверстий. Для этого к вентиляционной решетке нужно поднести зажженную зажигалку или спичку. Если пламя отклонится в сторону решетки, то вытяжка работает нормально. Если пламя осталось неподвижным – воздуховод нуждается в прочистке.

Засор убирают с помощью пылесоса, либо ёршика и троса. Если засор оказался глубже, чем ожидалось, то следует обратиться в компетентные органы, либо к домовладельцу. Монтировать приточно-вытяжную вентиляцию с механическим побуждением бесполезно до тех пор, пока вентиляция не будет прочищена.

Вентиляционная система может быть канальной и безканальной. Последняя – это механические вытяжки в кухне и санузле, плюс система приточных клапанов или нагнетательный вентилятор в форточке. Сюда также относятся моноблоки — устройства, в которых в одном месте собраны все элементы для притока и оттока воздушных масс.

В моноблок могут быть дополнительно включены элементы для обогрева, фильтрации и увлажнения воздуха. В канальной системе, все элементы конструкции соединены между собой с помощью жестких или мягких воздуховодов. В этом случае воздушные массы доставляются в комнаты по трубам.

Чистка вентиляции в квартире

Особенности монтажа

Составление вентиляционной схемы довольно сложный процесс, от которого будет зависеть работоспособность всей системы. Требуется учесть нормативы СНиП, проверить, чтобы не осталось изолированных помещений, учесть особенности строения и климатической зоны. Для частных домов, потребуется включить в схему и создание воздуховодов для оттока воздуха. Изучите варианты реализации вытяжки в частном доме в этой статье нашего портала.
Если на этом этапе будут допущены ошибки, то вентиляция начнет работать некорректно. В случае недостаточного воздухооборота проблема повышенной влажности и неприятных запахов в квартире не будет решена. В случае избытка мощности, появятся сквозняки и излишние теплопотери. Поэтому, даже если монтаж вентиляционной системы будет производиться своими силами, этап составления схемы, лучше доверить профессионалам.
Для безканальной системы, возможно, получится обойтись системой приточных клапанов. Для этого нужно над батареей просверлить сквозное отверстие диаметром 6-7 см под уклоном 5^о в сторону улицы. В данное отверстие вставляется труба, прикрытая с улицы решеткой. Внутренний край трубы помещается в короб с шумо- и теплоизоляционным материалом. Именно в этот короб помещается регулируемый клапан. Можно обойтись без лишних отверстий в стенах. В этом случае потребуется вырезать часть уплотнительной резинки на раме и на створке металлопластикового окна и установить клапан на это место.
Если обычных клапанов недостаточно, потребуется ставить приточный вентилятор. Место под него подбирается согласно предварительно сделанной схеме. Главное следить, чтобы поток воздуха не был направлен в голову (например, в изголовье кровати) и не создавал сквозняки. Это условие распространяется на все приточные устройства и на моноблоки с подогревом, и на рекуператоры.
Для канальной вентиляционной системы предварительно делается разводка приточных и отточных воздуховодов. Обычно размеры всех элементов стандартизированы и легко собираются в одно целое, как конструктор. Разводка воздушных каналов, вытяжки, нагнетатели и прочие элементы конструкции скрывают за подвесными потолками так, чтобы визуально просматривались только вентиляционные отверстия прикрытые декоративными решетками.

Система приточно-вытяжной вентиляции с механическим побуждением

К плюсам принудительной вытяжки можно отнести:

работоспособность в любое время года, независимо от погодных условий;
возможность регулировки температуры воздушного потока и скорости воздухообмена;
для притока воздуха может быть достаточно всего одного входного отверстия в стене.

Основным недостатком такой системы являются более высокие финансовые затраты на:

монтаж;
вытяжку;
нагнетательный вентилятор;
электроэнергию;
регулярную замену фильтров.

Купить приточно-вытяжную вентиляцию с механическим побуждением труда не составит, главное правильно подобрать модель согласно составленной схеме.

Дополнительно в этом видео.

kvarremontnik.ru

Приточно-вытяжная вентиляция с механическим побуждением

Схема механической вентиляции с рекуперацией теплоты

Чистка вентиляции в квартире

Особенности монтажа

Составление вентиляционной схемы довольно сложный процесс, от которого будет зависеть работоспособность всей системы. Требуется учесть нормативы СНиП, проверить, чтобы не осталось изолированных помещений, учесть особенности строения и климатической зоны. Для частных домов, потребуется включить в схему и создание воздуховодов для оттока воздуха. Изучите варианты реализации вытяжки в частном доме в этой статье нашего портала.
Если на этом этапе будут допущены ошибки, то вентиляция начнет работать некорректно. В случае недостаточного воздухооборота проблема повышенной влажности и неприятных запахов в квартире не будет решена. В случае избытка мощности, появятся сквозняки и излишние теплопотери. Поэтому, даже если монтаж вентиляционной системы будет производиться своими силами, этап составления схемы, лучше доверить профессионалам.
Для безканальной системы, возможно, получится обойтись системой приточных клапанов. Для этого нужно над батареей просверлить сквозное отверстие диаметром 6-7 см под уклоном 5^о в сторону улицы. В данное отверстие вставляется труба, прикрытая с улицы решеткой. Внутренний край трубы помещается в короб с шумо- и теплоизоляционным материалом. Именно в этот короб помещается регулируемый клапан. Можно обойтись без лишних отверстий в стенах. В этом случае потребуется вырезать часть уплотнительной резинки на раме и на створке металлопластикового окна и установить клапан на это место.
Если обычных клапанов недостаточно, потребуется ставить приточный вентилятор. Место под него подбирается согласно предварительно сделанной схеме. Главное следить, чтобы поток воздуха не был направлен в голову (например, в изголовье кровати) и не создавал сквозняки. Это условие распространяется на все приточные устройства и на моноблоки с подогревом, и на рекуператоры.
Для канальной вентиляционной системы предварительно делается разводка приточных и отточных воздуховодов. Обычно размеры всех элементов стандартизированы и легко собираются в одно целое, как конструктор. Разводка воздушных каналов, вытяжки, нагнетатели и прочие элементы конструкции скрывают за подвесными потолками так, чтобы визуально просматривались только вентиляционные отверстия прикрытые декоративными решетками.

Система приточно-вытяжной вентиляции с механическим побуждением

К плюсам принудительной вытяжки можно отнести:

работоспособность в любое время года, независимо от погодных условий;
возможность регулировки температуры воздушного потока и скорости воздухообмена;
для притока воздуха может быть достаточно всего одного входного отверстия в стене.

Основным недостатком такой системы являются более высокие финансовые затраты на:

монтаж;
вытяжку;
нагнетательный вентилятор;
электроэнергию;
регулярную замену фильтров.

Дополнительно в этом видео.

5 Механическая вентиляция

Вентиляция с механическим побуждением может быть общеобменной и местной. Общеобменная механическая вентиляция может быть бесканальной и канальной. Наиболее распространена канальная вентиляция, она характеризуется тем, что при ней смена воздуха осуществляется принудительно осевыми или центобежными вентиляторами или эжекторными установками, перемещающими воздух по специальным каналам.

Общеобменная приточная механическая вентиляция. Эту систему вентиляции (рисунок 4) часто совмещают с системой центрального отопления. При низких температурах наружного воздуха в совмещенных системах отключение приточной механической вентиляции не допускается из-за возможного выхода из строя приборов отопления. Причиной этого являются большие потери тепла, не компенсируемые приточной вентиляцией. При общеобменной приточной системе вентиляции вне здания устраивают воздухоприемное устройство (шахту) для забора чистого воздуха. Воздухоприемное устройство может быть размещено над землей и над кровлей. Приемные отверстия (проемы) для забора наружного воздуха систем с механическим побуждением следует размещать на высоте не менее 2 м, а при размещении их в зеленой зоне — не менее 1 м от уровня земли до низа проемов. Приемные устройства для наружного воздуха следует размещать в местах, где отсутствуют загрязнения вредными газами и парами, выделяющимися в воздух в процессе эксплуатации или при аварии емкостей и аппаратов, исключена возможность попадания искр или предусмотрена защита от них.

Приемные устройства для приточных вентиляционных систем, систем кондиционирования воздуха и воздушного отопления, предназначенных для обслуживания помещений с производствами категорий А, Б и Е. Допускается проектировать общими в любом сочетании. Приемные устройства систем, обслуживающих помещения с производствами категорий В, Г и Д или вспомогательные помещения предприятий, проектируют отдельно.

Приемные устройства для наружного воздуха, подаваемого в помещения с электрическим оборудованием, смежные с помещениями с производствами категорий А, Б и Е, в которых применяются горючие газы (в том числе сжиженные), следует располагать в местах, где исключено образование взрывоопасных концентраций этих газов в воздухе.[3]

Местная приточная механическая вентиляция. Местная приточная механическая вентиляция (воздушное душирование) в ограниченной зоне создает условия воздушной среды, отличающиеся от тех, которые имеются в цехе. Воздушное душирование с подачей воздуха на места постоянного пребывания работающих следует предусматривать:

а) при тепловом облучении интенсивностью 350 Вт/м² (300 ккал/м² • ч) и более — с подачей наружного воздуха для поддержания параметров воздушной среды (температуры и скорости движения воздуха;

б) при открытых производственных процессах, сопровождающихся выделением вредных веществ, и невозможности устройства укрытий или местной вытяжной вентиляции для удаления вредностей — с подачей наружного воздуха для поддержания параметров воздушной среды.

Воздушные души устраивают для уменьшения вредного влияния теплоизлучения оборудования, нарушающего теплообмен организма человека, а также для разбавления загрязнений до допустимой концентрации. Эта система вентиляции нужна, если общеобменная вентиляция не может обеспечить необходимых санитарно-гигиенических условий труда на рабочих местах. Ее устраивают у рабочих мест в горячих цехах (кузнечных, термических, у прессов горячего прессования, литейных, сушильных).

Общеобменная вытяжная механическая вентиляция. Удаление воздуха из помещений системами местной и общеобменной вентиляции следует предусматривать непосредственно от мест выделения вредностей или из зон наибольшего загрязнения воздуха в помещениях с таким расчетом, чтобы потоки наиболее загрязненного воздуха не проходили через зону дыхания людей, находящихся на рабочих местах, или через зоны частого их пребывания. Для удаления вредных, пожаро- и взрывоопасных веществ (газов, паров и пыли), а также тепла и водяных паров от мест их образования и выделения следует проектировать системы местных отсосов (рисунок 5).

Рисунок -5 – Схема механической общеобменной вытяжной вентиляции:

1- станки; 2- стружко-пылеприемник; 3,4 – шиберы; 5- паро- газо-пылеприемник, удаляющий загрязнения из верхней зоны помещения; 6- магитсральные воздуховоды; 7- циклон; 8- вентилятор; 9- вытяжная шахта; 10- бункер

Местная вытяжная механическая вентиляция. Эту вентиляцию устраивают если необходимо предотвратить поступление образующихся при производственных процессах вредных и опасных выделений (газов, паров или пыли) в воздух всего производственного помещения. Выделяемые от технологического оборудования избыточное тепло, пары и пыль при поступлении в рабочую зону в больших количествах могут служить причиной заболеваний, отравлений и поражений организма, причиной пожара и взрыва, а в отдельных случаях — причиной травматизма.

Местную вытяжную вентиляцию предусматривают у станков, прессов, ванн, аппаратов, в различных соединениях трубопроводов и в других местах образования вредных выделений путем устройства различных специальных укрытий, вытяжных камер, кабин, шкафов, зонтов, панелей, бортовых и кольцевых отсосов (рисунок 6).

Местная — локализующая система вентиляции исключает распространение вредностей по помещению. Благодаря ей вредности удаляют у мест их образования путем устройства совершенных укрытий у производственных установок с обязательной компенсацией удаляемого воздуха. Местные отсосы, удаляющие вредные вещества 1-го и 2-го классов опасности от технологического оборудования, следует блокировать с этим оборудованием таким образом, чтобы оно не могло работать при бездействии местной вытяжной вентиляции. Если остановка производственного процесса при выключении местной вытяжной вентиляции невозможна или при остановке оборудования (процесса) продолжается выделение вредных веществ в воздух помещений в количествах, превышающих ПДК, установленные для рабочей зоны, предусматривают установку резервных вентиляторов для местных отсосов с автоматическим переключением.

Общеобменная приточно-вытяжная механическая вентиляция. Эта система характеризуется наличием двух систем вентиляции — приточной и вытяжной (рисунок 7). Общеобменная приточно-вытяжная вентиляция может быть без рециркуляции (разомкнутой) и с рециркуляцией (замкнутой). Разомкнутая система имеет две отдельные системы — приточную и вытяжную, из которых одна система вентиляции подает в помещение чистый воздух, а вторая одновременно удаляет из него загрязненный с предварительной его очисткой и обезвреживанием перед выбросом в атмосферу. Разомкнутые приточно-вытяжные системы вентиляции применяют в помещениях с производствами категорий А, Б, Е и в помещениях, в которых выделяются вредные пары и газы 1-го и 2-го классов опасности.

Приточно-вытяжная система в сообщающихся между собой помещениях должна быть устроена таким образом, чтобы исключалась возможность поступления воздуха из помещений с большим выделением вредностей или с наличием токсических, взрывоопасных газов, паров или пыли в помещения, где этих загрязнений меньше или нет. С этой целью в помещениях, где выделяются вредные пары и газы, приток предусматривают меньшим, чем количества удаляемого воздуха, чтобы вызвать подсос воздуха из помещений, где нет вредных выделений.

Назначение приточных систем вентиляции — возмещать воздух, удаляемый общеобменной вытяжной вентиляцией, местными отсосами и расходуемый на технологические нужды (горение, компрессорные установки, пневмотранспорт).

Приточно-вытяжная система вентиляции с рециркуляцией представляет собой замкнутую приточно-вытяжную вентиляцию, в которой воздух, отсасываемый вытяжной системой, вторично подается в помещение приточной системой вентиляции с частичной подачей свежего воздуха не менее 10—15 % подаваемого объема. Вентиляцию с рециркуляцией устраивают только в помещениях, где отсутствуют вредные, токсические, пожаро- и взрывоопасные загрязнения. Не допускается устраивать вентиляцию с рециркуляцией в помещениях с пожаро- и взрывоопасными производствами категорий А, Б, Е и в помещениях с вредными выделениями паров и газов 1-го и 2-го классов опасности.[9]

Аварийная механическая вентиляция. Аварийная вентиляция устраивается в помещениях (дополнительно к обычной рабочей вентиляции), в которых существует опасность прорыва в помещение большого количества ядовитых пожаро- и взрывоопасных веществ. Аварийная вентиляция должна, как правило, предусматриваться вытяжной.

Системы аварийной вытяжной вентиляции в помещениях с производствами категорий А, Б и Е следует предусматривать с механическим побуждением, вентиляторами во взрывобезопасном исполнении и электродвигателями, соответствующими требованиям «Правил устройства электроустановок». В помещениях с производствами категорий В, Г и Д допускается применять системы аварийной вентиляции с естественным побуждением при условии обеспечения требуемой ее производительности при любых параметрах наружного воздуха.

Если свойства взрывоопасных газов или паров таковы, что перемещение их вентиляторами недопустимо, следует предусматривать системы аварийной вентиляции при помощи эжекторов. Для одноэтажных зданий, имеющих аэрационные фонари, допускается проектировать системы приточной аварийной вентиляции, если при аварии в помещение поступают газы или пары легче воздуха.

Выброс воздуха необходимо проектировать с учетом возможности максимального рассеивания вредных и взрывоопасных веществ в атмосфере. Не следует допускать выброс воздуха в непроветриваемые участки прилегающей территории. Аварийная вентиляция должна быть сблокирована с газоанализаторами, настроенными на допустимую концентрацию вредных веществ. Система аварийной вентиляции должна включаться автоматически при остановке любой из основных систем вентиляции. Кроме того, запуск вентиляторов и открывание проемов для удаления воздуха аварийной вентиляцией следует, как правило, проектировать дистанционными или из доступных мест как изнутри, так и снаружи помещений.[9]

studfiles.net

вытяжная, приточная, система под ключ.

Классификация вентиляционных комплексов

Организовать комфортный микроклимат возможно несколькими способами, которые отличаются своей стоимостью и эффективностью.

Естественный является самым простым и недорогим видом, но его возможности существенно ограничены.

Вентиляция с механическим побуждением требуется, чтобы управлять движением воздушных масс. Она обеспечивает приток воздуха во все помещения, различной категории и назначения.

Вытяжная вентиляция с механическим побуждением выводит некачественную среду из:

подземных паркингов и подвалов;
бассейнов и спортивных залов;
производственных цехов и административных сооружений.

С целью обеспечения поступления свежей атмосферы, проектируется приточная механическая вентиляция. Чтобы исключить растекание неприятных запахов, вредных веществ, проектировщики создают дисбаланс в 10-15% с превышением производительности вытяжки.

Комплексное взаимодействие приточно-вытяжных вентиляторов позволяет добиться качественных показателей независимо от внешних факторов. Сложно сделать выбор? Задайте вопрос эксперту!

Особенности вентиляции с побуждением

При кондиционировании и вентилировании происходит множество процессов обработки, с помощью которых достигаются требуемые параметры.

Специалисты рассчитывают лучший маршрут перемещения потоков с улицы, замещающих загрязнённые. Определяют наилучшие места размещения приточно вытяжной системы. Она помогает вытеснить непригодный климат за счёт избыточного давления.

Инженеры устанавливают местные отсосы, предупреждая распространение вредностей, отводя их непосредственно от источника. Уменьшают засорение общеобменной системы, и её работа становится результативнее.

В зависимости от конструкции здания вентиляция оснащается распределённой сетью воздуховодов. Создание воздухообмена в больших атриумах допускается с использованием бесканальных решений с крышными вентиляторами.

Интересуют детали? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут!

vsservice.ru

Приточно-вытяжная механическая вентиляция. Вентиляция с механическим и естественным побуждением.

Движение воздушных потоков в жилом помещении.

Поворот ручки пластикового она в положение «проветривание».

Регулировка затвора пластикового окна.

Механическая вентиляция

Вентиляция с механическим побуждением.

Приточно-вытяжная вентиляция с механическим побуждением

Нагреватель.

Схема рекуператора.

Фильтрующие элементы в системе вентиляции.

Элементы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция разомкнутого типа.

Приточно-вытяжная вентиляция своими руками

Воздухозаборник.

При этом воздухозабор следует расположить подальше от спальни, чтобы там не был слышен звук вентилятора.

Вентиляционная решётка на стене.

Вытяжки размещаются под потолком или на самом потолке.

evrookna-mos.ru

Вентиляция с естественным побуждением — это движение воздуха через окна

Системы вентиляции являются обязательным компонентом любого помещения. Они не только обеспечивают циркуляцию воздушных масс, но и помогают поддерживать комфортную температуру, избавляться от неприятных запахов в доме и выполняют многие другие функции. По особенностям конструкции различают естественные и механические вытяжные системы.

Естественная вентиляция работает по принципу разницы давления и температуры

Преимущества

Вентиляция с естественным качественным побуждением работается за счет разницы температуры и давления воздуха внутри помещения и снаружи. К ней относятся не только окна и форточки, но и специальные воздушные каналы, через которые поток воздуха проникает в помещение и выходит из него. Естественная вентиляционная система хороша тем, что она функционирует сама по себе, без использования каких-либо дополнительных устройств. Кроме того, вентиляция с естественным побуждением движения воздуха имеет и массу других преимуществ.

Стоит очень дешево, если вы не монтируете дополнительных вытяжных и приточных воздуховодов, то она и так есть в вашем доме за счет окон и дверей.
Для монтажа дополнительны воздушных каналов не требуется специальное оборудование или навыки, вам не придется приглашать сторонних специалистов, все работы легко можно сделать своими руками.
При монтаже этой вентиляции вы получаете высокую эффективность ее работы – движение воздуха осуществляется в достаточном объеме для того, чтобы проветривать помещения практически любого размера.

Естественную вентиляцию также можно классифицировать на самопроизвольную и организованную. Первая работает за счет разницы температуры и давления, а вторая – специально сделанных отверстий.

Вентиляция своими руками

Для того чтобы сделать систему естественной вентиляции своими руками, необходимо обращать внимание на важные моменты.

Материал дома – к примеру, дерево отлично подходит для такой вентиляционной системы, так как этот материал сам по себе «дышит» и активно пропускает воздух, создавая в доме комфортный микроклимат. А вот в бетонных и кирпичных домах придется заняться созданием дополнительных вентиляционных отверстий, через которые в помещения будет попадать воздух.
Количество человек, находящихся в помещении – чем больше людей постоянно находится в доме, тем больше работы приточным и вытяжным воздуховодам, тем больше воздуха они должны пропускать через себя за минимальный промежуток времени.
Тип деятельности, который выполняется в помещении – например, для кухни или спортивного зала нужна более мощная вытяжка, чем для складского помещения.

Кроме того, для успешного проектирования естественной вытяжной системы нужно учитывать требования к нормам воздухообмена. Они составляют 60 кубических метров в час на одного человека, находящегося в помещении. А для того чтобы определить, сколько раз должен смениться воздух, необходимо просто умножить объем помещения на кратность, значение которой можно найти в соответствующих нормативных таблицах. Расчет делается отдельно для каждого помещения, а затем полученные цифры просто суммируются. Если речь идет о системе циркуляции воздуха в многоквартирном доме, то каждая система отдельно взятой квартиры должна иметь выход в общую.

Занимаясь вентиляцией, также стоит учитывать сечение и длину воздуховодов. Чем труба короче, тем быстрее по ней будет двигаться воздух. Учтите, что при естественной вытяжке наибольшая эффективность достигается тогда, когда разница между температурой в доме и на улице максимальная, то есть зимой.

Летом для повышения активности циркуляции воздуха на отверстия воздуховодов устанавливаются специальные дефлекторы. Они разрежают воздух, благодаря чему он начинает двигаться гораздо быстрее.

В пошаговом исполнении обустройство вентиляции с естественным побуждением – это:

создание двух отверстий – для входа и для выхода воздуха, приточные воздуховоды должны находится приблизительно в 10 см от пола, а вытяжные вентиляционные отверстия – под самым потолком, в идеале располагать их нужно в противоположных углах помещения;
в отверстия вставляются воздуховоды: оптимальная высота приточного и вытяжного – 30 и 50 см соответственно;
отверстия закрываются специальными решетками и козырьками — это делается для того, чтобы в них не попадали насекомые, мусор и влага с улицы.

Естественная приточная вентиляция эффективна далеко не всегда, поэтому в ряде случаев стоит обустроить вместо нее приточно-вытяжную вентиляцию с механическим побуждением.

Принцип работы

Как видно из названия, вытяжная вентиляция с механическим побуждением создает циркуляцию воздушных масс при помощи дополнительных приспособлений. К ним относятся вентиляторы и вытяжки, увеличивающие эффективность приточной системы. По типу искусственная вентиляция бывает канальной и бесканальной. К последнему варианту можно отнести оснащенные нагнетательными вентиляторами форточки, использование механической вытяжки в ванной, туалете или кухне, а также моноблоки.

Моноблоки выгодно отличаются от вентиляторов тем, что могут не только прогонять через себя воздух, но и нагревать его, фильтровать или увлажнять.

Механическая система вентиляции характеризуется следующими преимуществами:

может работать в любое время года, вне зависимости от температуры воздуха и давления на улице;
приточная система может состоять всего лишь из одного отверстия в стене;
вы легко можете регулировать температуру воздушных потоков, их скорость и другие важные параметры.

Если же говорить о недостатках вентиляции с искусственным побуждением, то они следующие:

сложный и затратный по финансам монтаж;
расход электроэнергии при работе;
необходимость регулярно менять запчасти.

Схема механической вентиляции

Монтаж

При монтаже принудительной системы воздухообмена, необходимо учитывать все нормативы подобных конструкций, а также учитывать особенности помещения, климатической зоны, в которой оно расположено. Вентиляции с механическим побуждением должны успешно решать проблему с неприятными запахами в помещении, избыточной или недостаточной влажностью, потерями тепла и многими другими. Кроме того, при монтаже следует учитывать и другие нюансы.

Если вы решили заняться бесканальными системами, то для этого хватит всего одного приточного клапана. Для его организации над батареей необходимо просверлить сквозное отверстие в стене, диаметр которого будет составлять 6-7 см. Угол наклона отверстия должен быть равен примерно 5 градусам и быть направленным в сторону улицы. В данное отверстие необходимо вставить вытяжную трубу, внешнее отверстие которой следует прикрыть решеткой. Внутрь трубы необходимо поместить специальный короб с регулируемым клапаном. При помощи этого клапана вы сможете регулировать интенсивность воздушного потока.
В тех случаях, когда обычного клапана не хватает, следует установить приточный вентилятор, который будет улучшать естественный приток воздуха.
Если вам нужна канальная механическая вентиляция, то предварительно стоит сделать разводку приточных и вытяжных воздуховодов. Разводку можно легко замаскировать подвесным потолком или другими декоративными элементами.

Система вентиляции очень важна для того, чтобы в помещении было комфортно находиться. Если вам ощутимо недостаточно естественной вентиляции, то стоит заняться организацией принудительной. Выполнять все эти работы стоит еще на этапе проектирования дома, чтобы циркуляция воздуха получилась максимально эффективной и с минимальными затратами.

vozduhstroy.ru

РубрикаРазное

Вентиляция приточно вытяжная с механическим побуждением – вентилиция с естественным и механическим побуждением.

вентилиция с естественным и механическим побуждением.

Механическая вентиляция

Приточно-вытяжная вентиляция с механическим побуждением

Элементы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция своими руками

Приточно-вытяжная вентиляция с механическим побуждением

Особенности монтажа

Приточно-вытяжная вентиляция с механическим побуждением

Особенности монтажа

5 Механическая вентиляция

вытяжная, приточная, система под ключ.

Особенности вентиляции с побуждением

Приточно-вытяжная механическая вентиляция. Вентиляция с механическим и естественным побуждением.

Механическая вентиляция

Приточно-вытяжная вентиляция с механическим побуждением

Элементы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция своими руками

Вентиляция с естественным побуждением — это движение воздуха через окна

Преимущества

Вентиляция своими руками

Принцип работы

Монтаж

Добавить комментарий Отменить ответ
