Вентиляция пвх – виды, советы по выбору + правила обустройства пластикового вентканала

использование пластиковых труб для вентиляции – Советы по ремонту

Полимерные и композитные материалы, ввиду лёгкости обработки и возможности придавать им нужные свойства, активно входят в любую технологическую сферу деятельности. Появляются новые материалы и в строительстве, особенно в сфере «малого инжиниринга». Один из таких материалов – поливинилхлорид, и многие другие пластики. Постепенно на замену вентиляционным системам из традиционных материалов приходит вентиляция пластиковая.

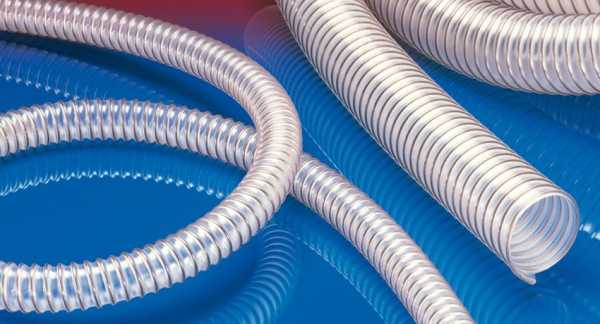

Гибкая вентиляционная труба из полиуретана на каркасе из стальной проволоки

Преимущества использования пластика в системах вентиляции

Для любых трубных коммуникаций, в том числе для вентиляционных каналов, воздуховодов и коробов, при строительстве обычно использовали:

1. Бетон, как самый надежный и инертный к окружающей среде.
2. Асбест, как самый легкообрабатываемый.
3. Металл, который при его прочности позволяет легко придавать деталям любые формы.

Однако бетон и асбест хрупкие, и имеют нелинейный тепловой коэффициент расширения, что приводит к быстрому температурному разрушению. Металл недешевый и слишком тяжелый, зато во всех остальных смыслах идеален, если среда неагрессивна.

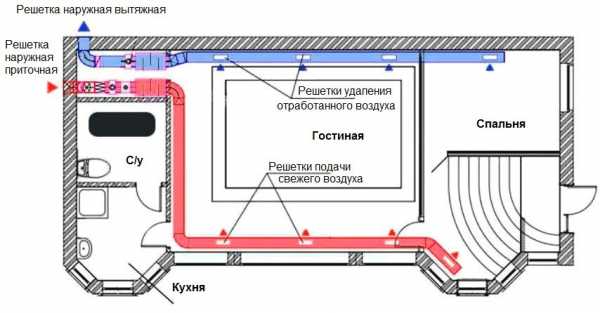

Схема обустройства вентиляции из пластиковых труб в квартире

В современных системах бытовой вентиляции пока невозможно полностью исключить металл, однако, с появлением дешёвых и устойчивых к среде полимерных материалов, пластиковые трубы для вентиляции отхватывают долю в коммуникациях от 10 до 20%.

Полезно знать! Многие считают, что пластик идеально непроницаем, гибок и прочен, но это верно лишь в лабораторных условиях. Под действием окружающей среды в пластике образуются микротрещины, которые расширяются при перепадах температуры – полимерные волокна рвутся, и пластиковые каналы для вентиляции понемногу становятся хрупкими и непрочными.

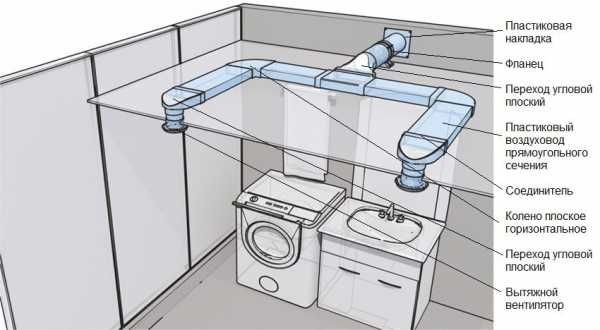

Схема монтажа пластиковой вентиляции в ванной комнате

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

1. Поливинилхлорид (ПВХ).
2. Полиуретан.
3. Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

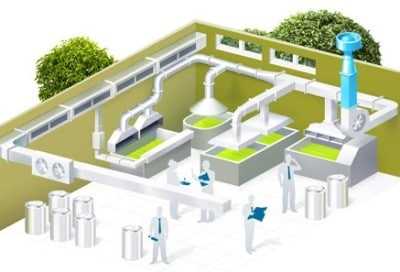

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

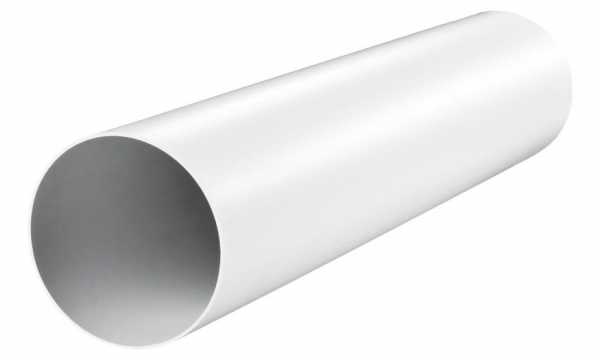

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

Важно! В быту пар легко может достигать температуры в 200ºС, то есть, использование пластиковых коробов для вентиляции из ПВХ в сауне однозначно исключено.

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

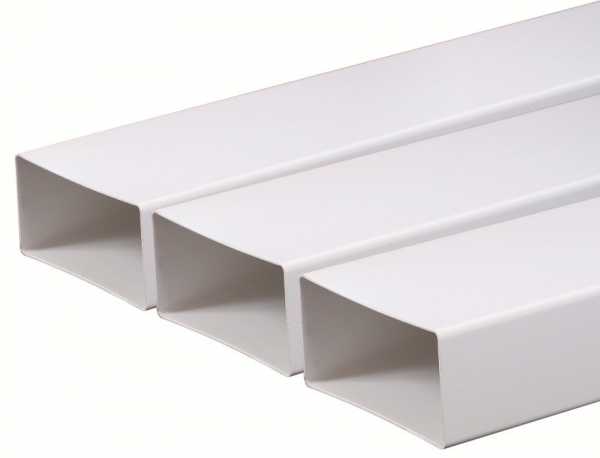

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

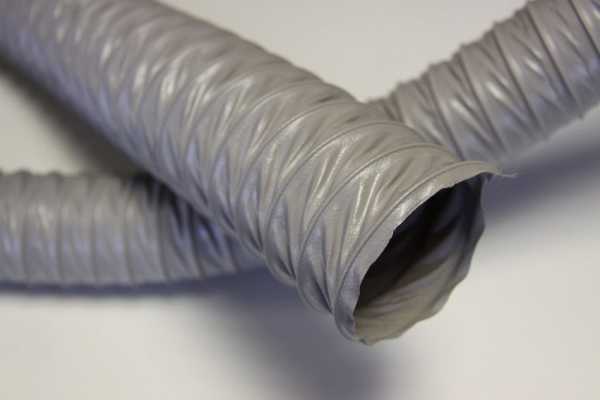

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Интересно! В последнее время набирает популярность семейство пластиков ABS/PLA, который используется для 3D-принтеров. Для бытовых нужд эти пластики абсолютно безопасны, а при помощи принтера можно самостоятельно изготавливать все нестандартные детали. В том числе и те, которые использует пластиковая вентиляция: от «поворотников» с нестандартными углами до составных частей вроде вентилей.

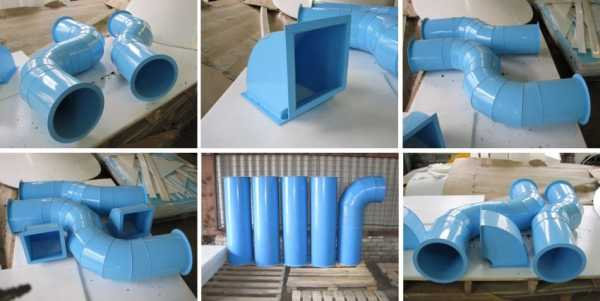

Вентиляционные трубы и комплектующие из полипропилена

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

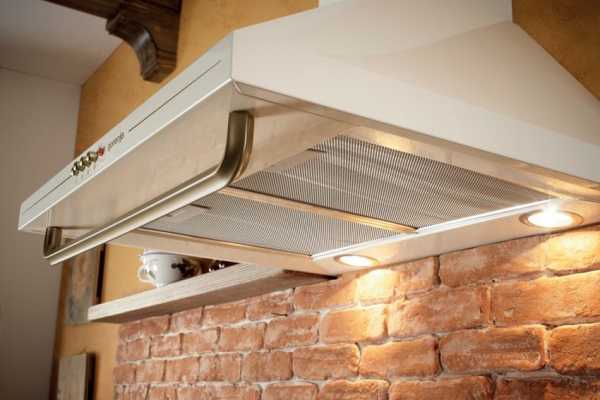

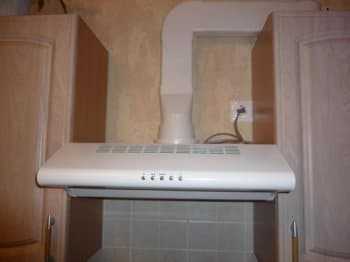

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Система вентиляции пластиковых окон

Пластиковые окна предъявляют особые требования к системе вентиляции. Самая простая система вентиляции – естественная бесканальная, при которой циркуляция воздуха в помещении обеспечивается путём открывания форточки, фрамуги или окна целиком. Однако этот способ слишком затратный для средних и северных широт, особенно в холодное время года.

Приточная вентиляция на пластиковые окна

Более правильный подход в таком случае – использовать клапан приточной вентиляции для пластиковых окон. Это приспособление монтируется горизонтально в верхней части пластикового окна и может быть установлено своими руками. Потребуется несколько нехитрых инструментов: отвёртка, рулетка, канцелярский резак и собственно сам клапан.

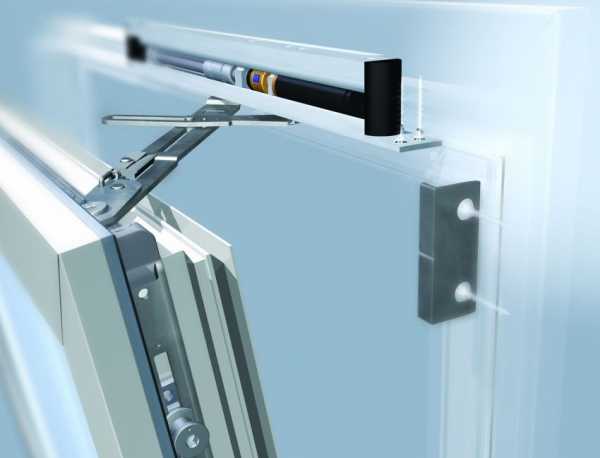

Клапан приточной вентиляции, установленный на металлопластиковое окно

Основные преимущества использования клапана вентиляции для пластиковых окон:

• восстанавливается естественный приток воздуха в помещение;
• не появляются сквозняки;
• не нарушается звукоизоляция;
• не уменьшается световой проём.

Обустроить своими руками вентиляцию пластиковых окон гораздо проще, чем установить клапан или подобное устройство для деревянных или алюминиевых окон.

psk-remont.ru

Пластиковые трубы для вентиляции — недорогое использование в вентиляционных системах

В одно время в латинском языке появился термин определяющий процесс замены воздуха в помещении — вентиляция. Сейчас под этим термином понимают еще и оборудование, и сеть воздуховодов, благодаря которым происходит проветривание, а в современном мире еще и контроль влажности, обогрев и кондиционирование, и очистку входящего воздуха.

Различия механизмов проветривания помещений

Вентиляция необходима не только для нормального самочувствия и комфортного пребывания человека в помещении, но и для большинства технологических процессов.
Проветривание в помещениях бывает двух типов: самотечное и принудительное.

• Самотечная или естественная вентиляция происходит за счет разности температур воздуха внутри и снаружи помещения, при этом теплый влажный несвежий воздух поднимается в помещении вверх и через воздуховоды устремляется во внешнюю среду, а свежий проникает через неплотные соединения окон, дверей или специальные приточные вентиляционные отверстия.
• Механическая или принудительная вентиляция осуществляется с помощью центробежных, канальных или осевых бытовых или промышленных вентиляторов, в зависимости от объема вентилируемого воздуха и назначения здания или комнаты

Системы вентиляции существуют как приточные, вытяжные и приточно-вытяжные. В одном случае воздух нагнетается, в другом вытягивается в третьем и нагнетается, и вытягивается что уже само собой понятно из названия.

Для проветривания помещения в большинстве случаев применяются вытяжные трубы для вентиляции. Они позволяют провести вентиляцию в помещении, где не предусмотрены вентиляционные каналы и шахты или же они находятся в месте неудовлетворительном для наиболее полной замены атмосферы в здании.

В данный момент трубы, используемые для вентиляции, делают из пластика или металла (оцинковки). У каждого из них есть свои преимущества.

Особенности пластиковых труб

Существует несколько видов материалов для производства пластиковых труб:

• Полиуретан
• Полихлорвинил или поливинилхлорид (ПВХ)
• Полипропилен

Наиболее распространенным вариантом является ПВХ.

Они легкие, не подвержены коррозии, дешевые надежные, экологически чистые и простые в монтаже, а также имеют хорошую шумоизоляцию и низкое сопротивление воздуху.

Кроме того, они, как и металлические бывают прямоугольного профиля и даже гофрированными, что обеспечивает максимальную скрытность и универсальность подключения воздухозаборника к выводному каналу.

Существенный недостаток, который, имеет значение только в промышленных системах вентиляции, это неспособность противостоять высокотемпературному воздействию. При температуре выше 80 °C они не могут выполнять свою функцию и начинают плавиться.

Также пластик не способен выдерживать высокое давление, возникающее в некоторых нагнетательных системах. Прочностные характеристики существенно ниже, чем у металлических и отсутствие способности противостоять случайным ударам в некоторых случаях имеет свое значение в пользу оцинкованных воздуховодов.

Металлические трубы при изготовлении, формовке и соединении получают некоторые шероховатости и перепады внутреннего диаметра, что увеличивает сопротивление потоку воздуха и приводит к дополнительным энергетическим затратам, чего полностью лишены пластиковые трубы для вентиляции.

После обработки антисептическим составом на них практически не липнет пыль, что позволяет реже проводить очистительные мероприятия и снижает необходимость в обслуживании воздухопровода.

Во многих случаях имеет смысл использовать комбинированную систему из пластика и металла.

При проведении вентиляции основным фактором, который учитывается больше всего, является внешний вид, и эстетическое исполнение, так как воздуховоды проводятся в основном внутри помещений там, где забор воздуха удален от воздушной шахты или вентиляционных отверстий.

Сферы применения

Пластиковые вентиляционные трубы используется как при монтаже вытяжки на кухне, отвода влажного воздуха из ванны и санузла так и в больших общественных помещениях, например, барах, спортзалах, кафе, где забор воздуха или приток должен быть в нескольких местах.

Пластиковые вентиляционные трубы большого размера, используются в складских и производственных помещениях. Простота и быстрота монтажа, возможность подключения вытяжных вентиляторов для активной вентиляции, долговечность и устойчивость к внешним воздействиям делают их оптимальными для применения в почти любых условиях.

Невозможность противостоять высокой температуре, делает пластиковые трубы не применимыми в пожароопасных помещениях или в цехах с высокотемпературным производством.

Монтаж системы в быту

При подключении вытяжки в кухне не всегда плита расположена под вытяжным отверстием в стене и приходится протягивать воздуховод, который должен быть максимально гармонично вписан в интерьер и не бросался в глаза. Этого чрезвычайно трудно достичь, используя трубы круглого сечения — оптимальный вариант использовать для этого прямоугольные.

Их можно легко расположить над кухонной мебелью, и они плотно прижимаются к стене, не создавая внешнего несоответствия с обстановкой. Кроме того, пластиковые трубы практически не шумят и не покрываются жиром и копотью, чего нельзя сказать о металлических.

Специальные переходники муфты и хомуты делают монтаж пластиковых вытяжных труб простым и скорым делом, с которым может справиться не профессиональный мастер.

В случаях, когда расстояние от воздухозаборника к вытяжному каналу или шахте имеет сложный рельеф с множеством изгибов, может применяться гофрированная труба, которая может провести вытяжной канал в самые труднодоступные места с наименьшим числом состыковок и поворотов.

Она состоит их нескольких слоев полиэфира и алюминиевой фольги, и армируется проволокой по типу пружины.

При подготовке и монтаже, требуется соблюдать важное правило:

Для обеспечения наименьшего сопротивления воздушному потоку, диаметр пластиковых труб и размеры их состыковок в системе воздуховода должны быть максимально одинаковые.

Кроме того, большое значение имеет углы соединения:

Каждый загиб трубы под углом в девяносто градусов является причиной потери производительности воздухопровода на десять процентов.

Поэтому при повороте трубы следует подбирать угол соединения как можно больший.

При установке в квартире пластиковых вентиляционных труб на вытягивание воздуха рекомендуется установить обратный клапан, который препятствует попаданию пыли, насекомых, сырости и неприятных запахов извне.

Пластиковые трубы имеют различный диаметр, от небольших (от 16 мм до 16 см) применяемых в небольших помещениях или квартирах до промышленных способных пропускать наибольший объем воздуха, и длинной от трех до 12 метров.

Пластиковые трубы в разных областях применения достойно выдерживают возложенные на них обязанности и являются удобным практичным дешевым и экологически чистым современным аналогом из металла.

ventilationpro.ru

Пластиковые трубы для вентиляции: разновидности и правила выбора

Содержание статьи

Занимаясь строительством частного дома или же ремонтными работами любого функционального здания, следует позаботиться о надежности системы циркуляции воздуха. Для монтажа можно использовать трубы из различного материала, но особый интерес сегодня представляют пластиковые модели. Для вентиляции пластиковые трубы незаменимы. Эстетичный вид, легкость, прочность, высокая герметичность, надежность и доступность — эти ключевые факторы стали решающими для большинства потребителей.

Сфера применения

Система вентиляции из пластиковых труб

Вентиляционная магистраль из пластика монтируется преимущественно в местах массового скопления людей: это бары и кафе, фитнес-клубы, бассейны и спортзалы, офисные помещения и частные владения.

Бытовая вентиляция

В бытовых условиях чаще всего монтируют трубы из ПВХ. Они легкие, абсолютно герметичные, устойчивые к ультрафиолетовым лучам, не вредят состоянию здоровья человека и очень быстро обслуживаются (моются, очищаются). В жилых помещениях такие трубы обеспечивают циркуляцию насыщенного кислородом воздуха и потока с углекислым газом. Кроме того, воздуховоды данного типа закладываются и в систему кондиционирования воздуха, без них не обходятся и в процессе подключения кухонной вытяжки.

Производители предлагают огромный выбор различных моделей, которые отличаются не только по своим формам, но и по цвету. Поэтому вентиляционные трубы пластиковые гармонично вписываются в интерьер и экстерьер дома, квартиры.

Промышленная вентиляция

Пластиковые воздуховоды имеют различные размеры и цвета

Функционирование и бесперебойная работа любого промышленного цеха напрямую зависит от качественной вентиляции. И пластиковые трубы в этой сфере занимают лидирующую позицию.

В процессе проектирования вентиляционной системы для предприятия учитываются все особенности: технические характеристики труб, длина магистрали, рабочая среда.

В помещениях, где температура поднимается до 80˚С и выше, пластиковые трубы не устанавливаются. Однако по альтернативному варианту вентиляция из пластиковых труб может проходить на открытом воздухе, по внешней стороне здания, минуя при этом пределы нагреваемого цеха.

Особенности воздуховодов из пластика

Преимущества

Пластиковые вентиляционные трубы успешно монтируются в жилых помещениях и обеспечивают работу вытяжной системы

Неоспоримыми достоинствами пластика являются его легкость, прочность, доступность, простота в процессе установки. Эти свойства и привлекают многих инженеров, строителей и обычных потребителей.

Кроме этого пластиковые вентиляционные трубы абсолютно не подвержены коррозии (что не свойственно металлическим трубам).

Они имеют приемлемую для многих стоимость (металл всегда в цене).

Трубы из пластика не имеют каких-либо шероховатостей, чего нельзя сказать о металлических трубах. Разной степени выпуклости металла, приобретенные в процессе изготовления, приводят в дальнейшем к увеличению статического сопротивления воздушного потока по всей вентиляционной системе.

Благодаря дополнительной антистатической обработке пластик приобретает способность не притягивать пыль и другие мелкие частицы, что облегчает процесс эксплуатации.

Недостатки

Пластиковая вентиляционная система может моделироваться в процессе установки

У воздуховодов из пластика есть и свои недостатки. И самый неприятный из них — низкая устойчивость к высоким температурам и огню. Из-за этой особенности такие трубы имеют ограниченную сферу использования. Их не всегда удается применить в промышленных помещениях, вентиляционная система которых имеет участки с высокой температурой. Именно поэтому пластиковые воздуховоды рекомендуется устанавливать в тех помещениях, которые принадлежат противопожарной зоне и имеют при этом допустимую для такого материала температуру.

Еще один недостаток — трудоемкий монтаж в коттеджных зданиях, которые дополнительно оборудованы паровой защитой.

Если правильно сделаны все проектные расчеты, а при монтаже не допущено технических ошибок, вентиляционная система из пластика прослужит десятки лет, обеспечивая надежную циркуляцию воздуха.

Виды пластиковых вентиляционных труб

Целостность системы, ее прочность и надежность обеспечит специальный герметик

Замысловатость конструкции здания, различные условия монтажа, индивидуальные требования заказчика — все это определило существование нескольких видов воздуховодов.

На рынке строительных материалов широко представлены пластиковые трубы для вентиляции прямоугольные и квадратные. Такие формы более привычны, однако не всегда они практичны. Во-первых, транспортируя воздух, такая труба создает дополнительные шумы. Во-вторых, воздуховод с прямыми углами больше противостоит потокам воздуха, а значит, замедляет вентиляционный оборот.

При желании с этими недостатками можно бороться. Если в элементы системы заложить звукоизоляционный материал, то он будет поглощать все шумы и звуки, тем самым предотвратит их распространение по площади помещения.

Изготавливаются и круглые пластиковые вентиляционные трубы. Они, как уверяют многие производители, более практичны, поскольку не затрудняют движение воздуха по системе. Но это удобно только в том случае, когда трубопровод проходит по прямой линии. Монтаж таких труб потребует приобретения дополнительной фурнитуры, которая возьмет на себя все изгибы и повороты. Затраты увеличатся, а значит, такая вентиляция не будет удобной и экономной.

Для помещения, которое имеет незначительное пространство между потолком и основным перекрытием, подойдут воздуховоды плоскоовальной формы. Они беспрепятственно устанавливаются в труднодоступных местах и хорошо смотрятся на видимых участках.

Если сравнивать пластиковые прямоугольные вентиляционные трубы с плоскоовальными, то второй вариант способствует быстрому передвижению воздушных масс по системе, экономии энергетических затрат.

Монтируются трубы любого вида при помощи различной фурнитуры и арматуры. Она помогает перекрыть отдельные участки, создать изгиб или поворот, соединить несколько элементов в одну сплошную линию.

Выполнить надежную герметизацию позволяют специальные герметики. Они наносятся на места стыков труб, фурнитуры. Хороший герметик не даст выхода воздуху из системы.

Монтируя вентиляцию из пластиковых труб своими руками, важно с особой ответственностью отнестись к подбору различных крепежей, которые обеспечивают фиксацию воздуховодов. Если крепеж подобрать правильно, можно не только улучшить внешний вид вентиляционной системы, но и выгодно обыграть пространство, не нарушив при этом дизайнерских замыслов.
