Правильная вентиляция в бане своими руками: схема и устройство

Если сделана правильная вентиляция в бане, то процедуры в ней будут в ней не только приятными и полезными, но и полностью безопасными. Баня – это помещение, в котором очень высокая температура воздуха, поэтому необходимо обеспечить его движение. Также необходим приток свежего воздуха. Но чтобы сделать максимально эффективную систему вентиляции, следует изучить основные принципы ее работы и схемы конструкций. Сделать своими руками вентиляцию не составит труда, но знать особенности и типы конструкций обязательно.

Для чего нужна вентиляция

Основное предназначение вентиляции в банях и саунах заключается в:

1. Быстром прогревании помещений и равномерном распределении тепла по комнатам. За счет этого получается значительно сэкономить на отоплении.
2. Во время процедур происходит интенсивный воздухообмен, вследствие чего улучшается комфорт находящихся в помещении людей.
3. Вся влажная масса максимально быстро выводится из комнат бани. За счет этого происходит просушка помещений, риск образования плесени и грибка уменьшается в разы.
4. Срок службы здания увеличивается, деревянные элементы декора не деформируются и не меняют цвета из-за высокого уровня влаги.

А если не сделать вентиляцию, то внутри бани постоянно будет сырой воздух, из-за этого появятся неприятные запахи, будто из канализации. Из-за недостатка свежего воздуха дышать труднее, повышается риск отравления угарным газом. Если не сделать вентиляцию, весь прогретый воздух скопится вверху, под потолком. Тогда как холодный останется внизу. Циркуляция происходить не будет, эффективность отопления окажется крайне низкой.

Системы вентиляции для бань

Делается вентиляция в бане своими руками несложно, но требования к ней все равно изучить придется. Если баня построена из бревна, то рубить отверстия для системы вентиляции не нужно. Обычно внизу венцы укладываются с отверстиями, а через них поступает в помещение необходимый объем свежего воздуха. При наличии печи-каменки с поддувалом задача с обустройством вентиляции упрощается. Поддувало способно вывести воздух на улицу. Приток же свежего воздуха происходит через входную дверь – внизу делается щель не более 7 мм.

За счет вентиляции в баню или сауну поступает свежий воздух и вытесняется влажный и охлажденный. Чтобы обеспечить хороший поток свежего воздуха, потребуется своими руками сделать отдушины. Впрочем, с этой задачей справятся двери или форточки. Для оттока, как было сказано ранее, можно использовать поддувало, но при условии, что дымоход сделан качественно и правильно. Обязательно в отверстиях установить затворы, при помощи которых производится регулировка поступления и оттока воздуха.

Особенности всех систем вентиляции:

1. Отверстия для притока и оттока расположены друг напротив друга. Иногда при низкорасположенном впускном отверстии получается сберегать тепло на длительный срок. Чтобы улучшить обмен воздуха, необходимо установить вентилятор, дефлектор или воздуховод. Впускное и выпускное отверстие не должны находиться на одном уровне – это обязательное условие. Если воздух будет выходить быстро, то холодный скопится внизу, у пола. Горячий воздух будет вверху.
2. Когда правильно работает система вентиляции, внутри воздуховода происходит снижение давления. За счет этого весь использованный воздух выбрасывается наружу. Для повышения давления необходим приток воздуха. Своими руками сделать такое можно, если смонтировать принудительный приток.
3. К расположению отдушин особые требования. Приточная должна находиться на расстоянии 0,3 метра от уровня пола. На противоположной стене производится монтаж выпускной отдушины, на таком же расстоянии от потолка. При такой схеме зашедший в помещение воздух будет нагреваться, подниматься вверх и постепенно выходить наружу.

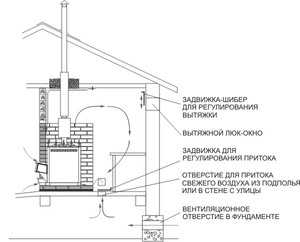

Для контроля и регулирования объема и скорости входящего и выходящего воздуха устанавливаются заслонки. Они выдвигаются и задвигаются на нужную длину, тем самым открывается или закрывается воздуховод. Длина последнего напрямую зависит от размеров бани и необходимого максимального количества воздуха для обеспечения нормального функционирования бани.

Регулировка притока и оттока воздуха происходит по определенной схеме:

1. В самом начале, когда только запускается прогрев помещения, все воздуховоды закрываются.
2. При достижении оптимального значения температуры задвижки приоткрываете, регулируя тем самым воздухообмен. Обратите внимание на то, что температура в помещении изменяться не должна.

Важное условие: приточное отверстие должно быть меньше выходного или равно ему по размерам. Но для увеличения объема поступающего воздуха можно увеличить размер входного отверстия, не нарушая вышеизложенное условие.

Система вентиляции в русской бане

В русских банях не делаются отверстия, обмен воздухом происходит естественным образом. Монтаж дополнительного оборудования в большинстве случаев не нужен. Чтобы осуществить приток свежего воздуха, делают проветривание – открывается входная дверь. В более редких случаях применяют вытяжку и открывают дверь. Чтобы в помещениях бани снизить сырость, необходимо убирать листья от банных веников, которые скапливаются на полу, лавках и полках. Лавки и другие деревянные элементы просушиваются, при необходимости простыней выгоняется тяжелый пар. Достаточно нескольких взмахов.

Готовить пар нужно только после проветривания и сушки. На раскаленные камни выливаете горячую воду. При этом пар с высокой скоростью поднимается к потолку и задерживается там на долгое время. Если при таком способе приготовления температуры у пола и потолка существенно отличаются, необходимо дождаться, пока пар осядет сам или же опустить его принудительно. Для этого нужно помахать полотенцами или вениками у потолка, пар равномерно распределится по всему объему парной. Такова конструкция для русской бани, в остальных случаях лучше воспользоваться более современными решениями.

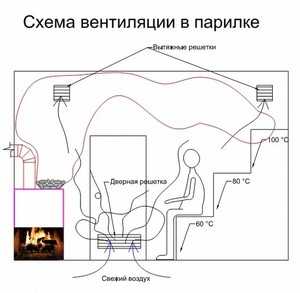

Правильная схема системы вентиляции для парилки и предбанника

В отличие от русской бани, классическая схема системы предполагает расположение приточного отверстия на расстоянии не более 0,5 метра от пола. Вытяжное отверстие находится на таком же расстоянии от потолка на стене напротив. Приток и отток регулируется задвижками в воздуховодах. Для помещения парилки наилучшим решением окажется установка входного отверстия в непосредственной близости к печи. Благодаря такому расположению:

• весь поступающий в парилку воздух прогревается моментально;
• уменьшается риск возникновения сквозняков;
• прогрев комнаты максимально равномерный;
• весь теплый воздух нет необходимости выводить на улицу, можно направить его в соседнее помещение для осуществления прогрева.

Такое устройство вентиляции в парилке бани обеспечивает наилучшую эффективность обогрева помещений и высокую степень безопасности. Приток воздуха в парилке функционирует за счет вытеснения горячей массы более холодной. При этом происходит не только прогрев комнаты, но и ее сушка.

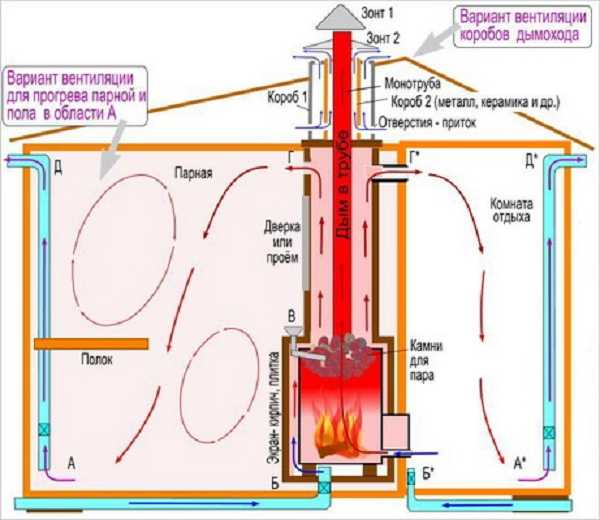

Вентиляционный канал предбанника соединен с выходным отверстием парилки. При этом приток из подпольного пространства не требуется. Печь, если таковая имеется, должна быть расположена максимально близко к полу. Для улучшения воздухообмена можно оснащать печь не одним, а несколькими дымоходами. Такое устройство обеспечит наилучший обмен воздухом.

Случается, что в комнатах бани может задерживаться дым. Это говорит о том, что в предбаннике воздух имеет температуру ниже, нежели на улице. Холодный воздух намного тяжелее, нежели теплый, поэтому он способен создать в дымоходе своеобразную «пробку». Чтобы выдавить ее, потребуется предусмотреть наличие дополнительной дверцы и отсека для сжигания золы.

Системы принудительной вентиляции

Но если нет возможности сделать естественную вентиляцию, делается искусственная (принудительная). На приточные и выходные отверстия монтируются вентиляторы, с их помощью движение воздуха становится быстрее. В комнатах заполнение свежим воздухом происходит в нормальном режиме, влажный выводится своевременно.

Вытяжная система предусматривает монтаж вентилятора только на выпускном отверстии. Но приточное, конечно, тоже необходимо. В некоторых случаях в качестве приточных отверстий используются приоткрытые двери или окна, щели в стенах. Достоинство у вытяжной системы – это значительное снижение давления в комнатах бани. Но его можно увеличить за счет постоянного притока извне.

Такая система способна выводить максимально эффективно угарный газ, дым, влажный воздух, неприятные запахи. Такая система идеально подойдет как для парилки, так и для моечной, душевой, санузла, комнаты отдыха. Стандартный комплект включает в себя короб и вентилятор. Если уровень шума слишком высокий, то применяете шумоглушители.

Второй тип систем – это приточный, вентилятор устанавливается во впускном отверстии. В отличие от предыдущей системы во время работы вентилятора давление в комнате несколько повышается. Но за счет выхода воздуха через щели в стенах, окна, двери, вытяжку, давление выравнивается. Минус у такой конструкции в том, что зимой поступает слишком холодный воздух, его нужно прогревать при помощи дополнительных устройств. Если есть необходимость, то устанавливаются воздушные фильтры.

Третий тип – это симбиоз приточной и вытяжной систем. Это наиболее эффективная конструкция, оснащена она шумоглушителями, рекуператорами и фильтрами. За счет них обеспечивается максимальный комфорт – циркуляция воздуха в помещениях постоянная и эффективная. Кроме того, есть возможность автоматизировать процесс регулирования притока и оттока воздуха. Для этого устанавливается блок управления, который контролирует подачу свежего воздуха в помещение и выброс отработанного на улицу.

Но имеются и сложности при установке такой конструкции. При проектировании обязательно проводите расчет наиболее оптимального воздухообмена. Объем воздуха, входящего в комнату, должен быть равен выходящему. Но при необходимости недопущения распространения неприятных запахов или повышения влажности можно эти значения не уравновешивать. Для этого достаточно занизить давление в комнате – устанавливаете вытяжку, которая будет обеспечивать отток больше, чем приток.

Вот так делается вентиляция в бане своими руками. Схема может быть любой, но алгоритм построения во многом схож. Основные элементы конструкции – это коробы с вентиляторами, воздуховоды, задвижки. При желании автоматизировать систему нужно устанавливать блок управления.

Вентиляция в бане

remontoni.guru

Вентиляция в бане

Важность нормальной вентиляции в сауне или русской бане переоценить сложно. Находясь в среде сухого водяного пара, при высокой температуре, человек может запросто угореть, если воздух, мягко говоря, станет непригоден для дыхания. В небольшом пространстве парилки правильная вентиляция в бане является залогом безопасности, независимо от того, как вы топите баньку, дровами или электроэнергией.

Наиболее распространенные способы вентиляции в русской бане

В большинстве случаев вентиляция в бане ничем не отличается от систем проветривания других помещений, но есть своя специфика правильного распределения приточных масс воздуха в помещении. Как и всегда в строительном деле, для русской бани конкретной конструкции существует своя наиболее удачная схема вентиляции парилки.

При желании можно отыскать множество разнообразных рекомендаций, все они по-своему хороши. Но при постройке и регулировке работы притока и отвода воздуха все же лучше всего пользоваться здравым смыслом и советами опытного специалиста, знающего на практике, как должна быть устроена вентиляция в бане.

Существует три наиболее интересные и эффективные схемы вентиляции в парилке русской бани:

1. Схема с притоком свежего холодного воздуха через нижнее вентиляционное отверстие и отводом через потолочный канал или отверстие в верхней части стены с противоположной стороны;
2. Система вентиляциис подводом или отводом воздуха через вентиляционную решетку в полу парилки;
3. Схемы, использующие различные варианты подвода воздуха, но вытяжка паров и газов из помещения парилки осуществляется через печную трубу.

Важно! Все перечисленные схемы обустройства вентиляции в парилке русской бани рассчитаны на естественный приток – отток воздуха без использования электровентиляторов или других специальных устройств.

Выбираем схему для обустройства вентиляции в парилке русской бани

Если в вашем случае вентиляция в бане будет построена исключительно собственными силами, есть смысл предусмотреть на входном канале, через который подается свежий воздух в помещение парилки, монтажное место для будущей установки электровентилятора.

Предусмотреть место для устройства принудительного наддува воздуха в парилку целесообразно по нескольким причинам:

• Во-первых, эффективно работающая вентиляция в бане должна точно дозировать количество приходящего холода в теплое помещение парилки, при его избытке баня будет холодной, при недостатке есть риск угореть;
• Во-вторых, насколько будет эффективной работа вентиляции в бане в вашем случае, могут показать только практические испытания. Электровентилятор с регулируемыми оборотами вращения крыльчатки позволит подобрать необходимый режим работы так, чтобы в парилке не было нужды постоянно открывать-закрывать заслонку на выхлопном отверстии;
• В-третьих, погода и направление ветра не всегда благоприятны для стабильной работы печи в парилке русской бани. Иногда происходят кратковременные изменения направления тяги в печи, и в парилку могут попадать продукты горения, в том числе угарный газ. Повышенное давление воздуха в парилке, создаваемое наддувом вентилятора, позволит подстраховаться от подобных проблем.

Важно! Если отопление русской баньки организовано на теплоэлектронагревателе, о проблемах, описанных в последнем случае, можно не беспокоиться.

Система с боковыми окнами подвода — отвода воздушных потоков

Самой простой и удобной считается схема вентиляции, при которой воздух в парилку попадает через отверстие в нижней части стены парилки. Выброс воздушной массы чаще всего осуществляется через аналогичное окно на противоположной стене. Через потолок отвод стараются не делать, чтобы не терять раскаленный сухой пар, скапливающийся в припотолочной зоне.

Выходное отверстие для удобства чаще всего делают на уровне человеческого роста. В этом есть определенный резон. При сильном жаре в парилке человек имеет возможность подойти к вентиляции, открыть задвижку и отдохнуть от зноя.

Приточные окна чаще всего строят в двух вариантах – по схеме обдува печки входящим воздухом и с разделением потоков на горячий и холодный. В первом случае отверстие находится в непосредственной близости к задней стенке печки русской бани. Холодный воздух, попадающий в парилку с улицы, обтекает раскаленный корпус, нагревается и поднимается вверх, вытесняя остывшую часть атмосферы в сторону вытяжки. Центральная часть парилки и нижние скамейки бани благодаря такой вентиляции не перегреваются и остаются достаточно комфортной температуры. Верхние части парилки максимально обдуваются сухим паром, как и положено в русской бане.

Схема с разделением потоков обычно используется, если в парилке установлена очень мощная печка, что не редкость для русской бани на даче или в загородном доме. Такая вентиляция предусматривает разделение входящего воздуха на поток, нагреваемый на стенке печи, и обычный поток холодного воздуха.

На этапе разогрева холодное окно перекрывается, и вся масса входящего воздуха активно участвует в прогреве русской бани. После выхода парилки на рабочую температуру пара горячее окно прикрывается, и часть воздуха попадает в помещение через холодное окошко. По отзывам любителей банного отдыха, в таких условиях дышится намного легче.

Кроме того, поток воздуха, поступающего через холодное окно, хорошо сушит и проветривает пол баньки от воды и конденсата. Это же окно вентиляции используют для проветривания и ухода за помещением.

Важно! Подвод воздуха через нижнее боковое окно должен быть обязательно обустроен специальным подводящим воздуховодом, отбирающим воздух с улицы на высоте не менее, чем на 1,2-1,5м.Таким устройством исключается возможный забор продуктов горения с улицы.

Заднюю стенку печки для русской бани лучше выполнить с покрытием, хорошо проводящим тепло, но не окисляющимся в потоке влажного холодного воздуха. Кроме того, система вентиляции хорошо защищает часть стены баньки, находящейся в непосредственной близости к раскаленному корпусу печи.

Вентиляция с подводом – отводом воздуха через отверстия в полу

Воздух в помещение бани может подводиться и через отверстия вентиляции в полу. Как и в предыдущем варианте, приточные окна могут располагаться под печкой или в непосредственной близости к металлической поверхности. В этом случае вытяжные отверстия вентиляции устанавливаются, как и в предыдущей схеме, на одной из стен. Для подвода свежего воздуха оборудуется специальный короб, монтирующийся под полами бани. Заборное устройство такой вентиляции устанавливается на удалении не менее 2-х метров от воздухозаборника печи.

Если входные вентиляционные отверстия расположены за задней стенкой печи, выходные окна могут быть установлены в полу с максимальным удалением от входа. В этом случае воздух отбирается и выводится из помещения тоже по отдельному воздуховоду. Зачастую выводная труба такой вентиляции может комбинироваться с вытяжной трубой печи. Благодаря этому эффективность работы вытяжки после прогрева печи возрастает минимум на 30-40%.

Принципиальных преимуществ подобные схемы и устройства не дают, кроме одного, но очень существенного. Такая вентиляция эффективно сохраняет полы в бане, благодаря прогреву и дополнительному удалению влаги из пространства между полом и гидроизоляцией грунта.

Системы вентиляции с вытяжкой воздуха через печку

Подобные схемы предусматривают подвод воздуха в помещение бани обычным способом, через вентиляционное окно в стене или в полу. Выброс паров и газов из банного отделения осуществляется через топку печки или забором из помещения с помощью специального устройства.

Первый вариант — самый эффективный и производительный. Но рекомендовать его можно только для использования в комплекте с печами промышленного производства с герметичной камерой сгорания и хорошим качеством уплотнения топливного и зольного лючков. Иногда в подобных схемах используют принудительный наддув воздуха из помещения бани в вытяжную систему печи.

Вентиляция без вентиляционных приборов

Для очень небольшого по размеру парильного отделения бань специальные вентиляционные устройства могут вообще не использоваться. В таких банях приток свежего воздуха осуществляется так называемым залповым способом, или, проще говоря, – с помощью входной двери.

В такой бане парильное отделение небольших размеров, на 3-5 человек. Среднее время пребывания от 1 до 5мин. За короткое время открытия и закрытия дверей воздуха, попадающего через дверной проем, вполне достаточно для короткого пребывания в сухой и жаркой атмосфере парилки. Понятно, что температура воздуха в предбаннике должна быть не менее 25-28^оС и с хорошим качеством вентиляции.

Чаще всего таким способом обустраивают парильные комнаты в больших стационарных зданиях, оснащенных большим помывочным отделением.

Иногда дверь парильного отделения специально подрезают, чтобы образовалась щель в 1,5-2см,этого достаточно для поддержания нормальной атмосферы в небольшой, объемом в12-15м³, парилке.

Заключение

При настройке работы вентиляции в баньке считается, что приток нужного количества свежего воздуха будет обеспечен, если правильно рассчитать размеры входного и выходного сечения. На выходе вентиляционное окно должно превышать входное сечение по площади примерно в1,2-1,3 раза. Более сложной задачей считается обеспечение равномерного растекания холодного воздуха по нижней части объема помещения. В ряде случаев, при заведомо более мощной вентиляции, чем это необходимо для маленького помещения, появляются особо холодные участки парилки, так называемый пробой. Поэтому излишне высокая производительность вентиляции в парилке тоже не рекомендуется.

bouw.ru

Вентиляция в бане: виды, правила обустройства, схемы

Для создания комфортного микроклимата в бане необходимо помещение обустраивать хорошей вентиляцией. Функционирование печи сопровождается выжиганием кислорода, поэтому требуется обеспечить приток свежего воздуха.

К тому же в бане накапливается угарный газ – вредное для организма соединение. Чтобы после принятия процедур чувствовался прилив энергии, а не вялость и слабость, необходимо правильно смонтировать вентиляцию.

Посмотрите видео как сделать вентиляцию в бане

Виды вентиляции

Система вентиляции принудительного типа позволит сразу после эксплуатации помещения произвести вывод паров и газов за его пределы, обеспечить приток кислорода. Отсутствие подобного устройства помимо негативного воздействия на организм человека оказывает пагубное влияние на внутреннюю отделку.

Большинство элементов парилки изготовлены из дерева, которое имеет низкую устойчивость к влажной среде. Без надлежащего вентилирования помещения на поверхностях образуется грибковый налёт и ускоряется процесс гниения. Всего за 2-3 года в парилке находиться будет некомфортно. От запаха сырости и гнили трудно будет избавиться. Единственным правильным решением является своевременная установка вентиляции.

Для оснащения бани вентиляционной системой нужно определиться с существующими видами, преимуществами и недостатками каждой из них.

• Механическая вентиляция выполняет приток кислорода, отток паров и газов за счёт искусственно созданного движения воздуха. Контроль параметров осуществляется техническими средствами. Существует несколько разновидностей, среди которых можно подобрать оптимальный для бани вариант: вытяжная вентиляция и приточно-вытяжная система. Приточный тип не подойдёт из-за отсутствия возможности воздействовать на отток пара и газов.

Преимущества механического вида заключаются в эффективности, возможности регулировать распределение воздуха по отдельным секциям строения и экономии тепла. К недостаткам относятся: специфика монтажа, дополнительные расходы и обязательное обслуживание в процессе эксплуатации.

• Естественная вентиляция функционирует за счёт разницы давления воздуха внутри помещения и снаружи. Никаких дополнительных устройств такой вид не предусматривает. При этом баня должна быть выстроена из паропроницаемых материалов.

Преимущества заключаются в следующих факторах: на функционирование системы не нужно тратить средства и энергию, сам монтаж обойдётся недорого. Основным недостатком считается отсутствие регулировки потока воздуха, вследствие чего может существенно снизиться температура. К тому же такая система не имеет технической возможности осуществлять более качественную очистку воздушных масс.• Комбинированная вентиляционная система осуществляет движение воздушных масс с помощью двух вышеперечисленных факторов одновременно. Такой вариант подходит для помещений, где имеются три смежные стены. При такой конструкции обустроить механическую вентиляцию крайне сложно. Приточное отверстие располагается на уровне примерно 20 см от пола, тогда как выходное – 20-25 см от потолка. Поток холодного воздуха будет проходить через печь и нагреваться, что сократит тепловые потери. Преимущества способа: несложный и малозатратный монтаж, минимальные расходы на обслуживание. Основной недостаток заключается в слишком интенсивном воздушном обороте, который потребуется постоянно контролировать с помощью задвижек.

Правила обустройства системы воздухообмена

Какой бы вид вентиляции не был выбран, существую правила, соблюдение которых обеспечит нормальный воздухообмен и комфортный микроклимат. Одной из самых примитивных вариантов предполагает наличие двух отверстий: приточного и отводного. Их диаметр вычисляется в зависимости от габаритов помещения (на 1 м3 необходимо 24 см2). Некоторые мастера делают умышленно отверстия небольшими для снижения тепловых потерь. Но это приводит к неэффективной работе вентиляционной системы, поэтому стоит придерживаться установленных параметров. Чтобы ускорить отвод паров и газов можно предусмотреть два вытяжных выхода, тогда отвод будет осуществляться быстрее. Располагаться отверстия притока и выхода могут на противоположных стенах и на одной, но с разных углов.

Во время подготовки бани к процедурам и по окончанию эксплуатации приток воздуха не нужен, он только будет мешать разогреву печи. Поэтому на все выходные каналы следует надевать заглушки или крышки с регуляторами.

Если постройка возведена из дышащих материалов, в полу следует предусмотреть небольшие зазоры при укладке досок. Сквозь них будет также циркулировать воздух, тем самым способствовать просушке древесины и проветриванию помещения.

При планировании вентиляции в бане следует учесть, что основная масса свежего воздуха должна поступать не из-под пола, а с улицы. В обратном случае в помещении установится неприятный затхлый запах.

Вытяжные каналы сооружать из пластиковых труб не стоит. При нагревании они испаряют токсичные вещества, к тому же их состав не выдерживает длительного воздействия высоких температур. Единственным вариантом их применения остаются секции: раздевалка и моечная.

Схемы вентиляции в бане

Существуют несколько самых эффективных схем вентиляции, которые справляются со своей задачей в банях и парилках.

1. Расположение приточного и отводного каналов на противоположных стенах. Уровень их размещения разный: приток идёт по низу, отвод – по верху. При таком размещении воздух, поступая в помещение, поднимается, прогревается в области печи и выходит через верхнее отверстие. Большая часть помещения остаётся без вентилирования. Поэтому такой способ уместно использовать в небольших по размеру банях.

2. Если обустроить приточный канал за печкой, а выходной на стене напротив внизу, оснастив его вентилятором, то воздух будет подниматься и прогреваться, а затем, охлаждаясь, выходить наружу. При такой системе свежий поток охватывает максимальную площадь помещения.

3. В случае, когда всего одна стена бани выходит наружу, рекомендуется использовать схему с расположением отверстий на одной стороне. В нижней части одного угла (примерно 30 см от пола) предусмотрен приточный канал, вверху с другого угла – отвод (примерно 30 см от потолка). При проникновении в помещение холодный поток направится к печке, нагреется, станет циркулировать по бане до тех пор, пока не остынет. После этого выйдет через вытяжку.

4. Часто используется схема с одним приточным каналом, который располагается сзади печи. Функцию вытяжки при этом выполняет поддувало, через которое остывший воздух покидает помещение. Единственный нюанс в такой системе – отвод будет осуществляться только во время работы печи.

При планировании вентиляции следует учесть особенности помещения, габариты и другие факторы. Тогда можно из предложенных вариантов придумать свою схему. Главное, чтобы система была надёжной и эффективной.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

схема, устройство и как правильно сделать

Оглавление:

Все знают, насколько важно поддерживать в парильне оптимальные параметры влажности и температуры. Но помимо этих фундаментальных характеристик есть еще одно условие, от которого зависит наше здоровье и долговечность самого сооружения – продуманная вентиляция бани.

Казалось бы, парадокс׃ чтобы добиться желаемого температурного режима, приходится тщательно утеплять и разогревать помещение, а тут бери и добровольно запускай в столь оберегаемую «теплую» зону холодный воздух с улицы. Как же сделать так, чтобы устройство вентиляции в бане не испортило ее «хрупкий» микроклимат?

Давайте вместе разберемся во всех нюансах данного вопроса и узнаем точный «рецепт» правильного воздухообмена в парильне. Но прежде мы подготовили для читателей «прививку от беспечности» – рассказ о том, что произойдет, если вентиляция парилки в бане будет налажена ненадлежащим образом.

Во сколько обойдутся хозяину бани вентиляционные недочеты?

Скептики могут возразить, дескать, наши предки строили долговечные «парильные избушки» и спокойно обходились без современных вентиляционных тонкостей. Действительно, вентиляция в русской бане работала за счет свободного крепления нижних венцов бревен сруба, сквозь которые в помещение поступал свежий воздух. Отток выработки выполнялся через форточку, приоткрытые двери (для топки по-черному) или через дымоход при постоянно работающей печи (для топки по-белому).

Но современные сооружения направлены на рациональное использование энергоресурсов и более сложны в своей конструкции, поэтому и их «воздухообслуживание» должно быть соответствующее. Что же ждет баню при халатном отношении к ее своевременному и постоянному «ветрообдуву»?

• БЫСТРЫЙ ИЗНОС БАНИ

Жар, пар и резкий перепад температур – факторы, обладающие воистину разрушающей силой, способной подточить «здоровье» любому стройматериалу. Чтобы смягчить эту агрессию, сооружение требует принятия максимальных защитных мер, к рангу которых и относится система вентиляции бани.

Дерево – основной стройматериал для отделки парилки, в столь жестких условиях эксплуатации оно способно прослужить не более 20 лет. Но даже этот средний показатель долговечности достичь без интенсивного воздухообмена в помещениях оказывается не так уж просто. При недостаточном уровне притока свежего воздуха уже через 5-6 лет эксплуатации бани ее хозяин будет вынужден заменить всю обшивку парилки. А это пол, панели, потолок и, вполне возможно, при демонтаже будет повреждена их теплая «слойка». Вследствие ремонтных работ, кошелек хозяина бани «похудеет» на солидную сумму.

• НЕПРИЯТНЫЙ ЗАПАХ В БАНЕ

Ввиду дефицита свежего воздуха в парилке, деревянная обшивка начнет интенсивно «стареть» и еще до выхода на «пенсию» порадует вас резким и неприятным запахом. «Аромат» настолько крепко захватит помещение, что станет визитной карточкой вашей бани. Избавиться от него вы не сможете, ведь любая агрессивная химия в данном сооружении категорически запрещена.

Не думайте, что только дерево ждет такая печальная участь. Любой стройматериал в период «распада» не обрадует хозяина здания приятным запахом. Всем известен не менее приторный «аромат» сырости и затхлости, который «проживает» в кирпичных сооружениях.

• ВРЕДНЫЙ ВОЗДУХ В БАНЕ

Жар и пар вызывают интенсивное потовыделение у человека. Часть продуктов распада испаряется и дополняет собой атмосферу помещения. Выходит, что со временем воздух в парилке будет попросту отравлен веществами, от которых мы так стремимся избавиться с помощью этой лечебной процедуры (шлаки, токсины). Наши легкие вместо целебной воздушной «порции», получат грязную «бурду». Естественно, что ни о каком оздоровительном эффекте от отдыха в душной парилке речи быть не может. Тем более, что вредный «коктейль» будет усилен спорами грибка и плесени, которые неминуемо появятся на стенах, потолке и полу помещения, лишенного должного воздухообмена.

Вернуться к содержанию

Как сделать вентиляцию в бане? Важные нюансы выполнения работ

Механизм работы вентиляции прост׃ в помещении должно быть предусмотрено два отверстия для притока свежего и вывода на улицу отработанного воздуха. Интенсивность и нормальная работа воздушного вихря в комнате зависит от размера и расположения входных и выходных отдушин. Самые популярные ошибки при обустройстве вентиляции заключаются именно в неумении правильно подобрать эти параметры для конкретного здания.

В результате образуется слабый конвекционный поток, не способный своевременно освежить воздух в помещении (а за 1 час требуется 5-10-кратное обновление внутренней «атмосферы» в парилке). В худшем случае тяга полностью отсутствует или, наоборот, ветер немилосердно сквозит холодом по спинам парильщиков.

Помимо указанных рисков, существует еще один нюанс, касающийся обустройства вентиляции бани – мягкий, щадящий «обдув» парилки. Что это означает? Ввиду специфики климата помещения, резкий поток холодного воздуха может значительно подпортить отдых посетителей и нарушить температурный режим парилки. Чтобы сохранить здесь комфортную температуру, существует несколько хитростей, позволяющих парильщикам не ощущать на себе прямого удара холодом. Главный секрет, который таит правильная вентиляция бани – схема расположения вытяжного, приточного отверстий и вспомогательное оборудование для их комплектации.

Но прежде, чем приступить к описанию возможных вентиляционных проектов, укажем на важные нюансы при их обустройстве, которые выполняются для всех без исключения вариантов монтажа׃

• Вентиляционные отверстия в «коробке» бани обустраивают во время ее строительства, поскольку пробить каналы в уже готовом сооружении – весьма трудоемкая и неблагодарная работа. Еще во время проектирования здания должна быть выбрана подходящая схема для вентиляции и внесены соответствующие правки в план.
• Линейные размеры вытяжного отверстия ни в коем случае не должны быть меньше приточной отдушины. При отклонении от этой нормы свежий воздух в помещение поступать не будет. Для ускорения оттока отработки допускается увеличение площади вытяжного вентиляционного канала (часто для этих целей обустраивают даже два вытяжных отверстия в помещении).
• Для регулировки интенсивности воздушного обдува помещения в вентиляционных отверстиях должны быть обязательно предусмотрены задвижки (жалюзи и т.п.). Во-первых, во время разогрева бани отдушины полностью закрывают, чтобы быстро достичь в парилке требуемой температуры. Во-вторых, интенсивность естественной приточной вентиляции напрямую зависит от погодных условий на улице. В зимний период холодный воздух будет особенно интенсивно рваться в горячее помещение, поэтому без сдерживания входного потока не обойтись.
• Сечение вентиляционного отверстия пропорционально объему помещения. Пропорция выражается в соотношении: 24 см – на 1 куб. м. комнаты. При недостаточном размере вентиляционных отверстий «атмосфера» помещения не будет достаточно быстро обновляться, воздух будет спертым, появятся неприятные запахи.
• Приточное и вытяжное отверстия нельзя располагать друг против друга. Воздушная «цепь» замкнется, воздух в помещении не будет мягко смешиваться, а просто «свистеть» холодом. Образуется опасный сквозняк, способный нанести урон здоровью парильщиков.

По принципу работы вентиляция для зданий бывает׃

• Естественная
• Комбинированная
• Механическая

В первом случае конвекционный поток создается посредством разницы давлений между помещением и улицей. Добиваются такого эффекта с помощью правильного взаимного размещения вытяжного и приточного отверстий׃ приток в нижней части коробки здания (20-30 см от потолка), вытяжка на противоположной стене в верхней части «коробки» здания (20-30 см от пола). Для бани такой вариант не подходит. Дело в том, что самое горячее место в парилке находится в верхней части помещения, а холодное – в нижней. Естественная вентиляция будет существенной помехой для нормального прогрева бани.

Во втором случае нет строгой закономерности в размещении вентиляционных отдушин, поскольку побуждающую разницу давлений получают с помощью механических приборов, работающих на вытягивание воздуха (вентилятор и др.). Этот способ – удобный и оптимальный для обустройства вентиляции бани.

Последний вариант полностью механизированный. Вентиляция выполняется с помощью «умных» устройств, которые контролируют подачу свежего потока воздуха и поддерживают нужную температуру в помещении. Но идеал и стоит дорого. Поэтому большинство бань оборудовано более доступной комбинированной вентиляцией.

Существует несколько вариантов расположения вентиляционных люков в помещении парилки, поэтому выбор схемы зависит от конструктивных особенностей бани. Рассмотрим самые популярные из них.

Вернуться к содержанию

Рабочие схемы вентиляции бани

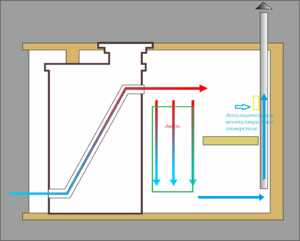

Приточное отверстие располагается позади печи на высоте 0,5 м от уровня каменки, а вытяжное отверстие – на противоположной стене от «входа» в самом низком положении по отношению к полу (на 0,2-0,3 м от нулевой отметки). Вытяжка отработанного воздуха выполняется принудительно, для этого в вытяжное отверстие вставляют вентилятор.

Данная схема обеспечивает равномерное прогревание поступающего свежего воздуха в помещение. Холодный воздушный поток быстро нагревается от печи, поднимается под потолок и, охлаждаясь, опускается вниз, попадая «на выход» в вытяжное отверстие. Чем ниже расположена вытяжка, тем больше отдача от работы печи.

Приточное и вытяжное отверстия расположены на одной стене напротив печи׃ «вход» в нижнем положении (0,2-0,3 м от уровня пола), а «выход» – в верхнем положении (0,2-0,3 м от уровня потолка). Аналогично для нагнетания воздуха используют вентилятор, установленный в вытяжном отверстии.

Холодный воздушный поток попадает в парилку, «ударяется» об печь, нагревается и поднимается вверх. Проделав в комнате «круг почета» он попадает в вытяжку и удаляется.

Данная схема – отличный выход при внутреннем расположении парилки, когда помещение оснащено лишь одной внешней стеной, которая используется для обустройства вентиляционных отдушин.

Приточное отверстие располагается позади печи около пола (на 0,2-0,3 м над его уровнем). Вытяжное отверстие расположено на противоположной стене у пола (на 0,2-0,3 м над его уровнем). Отработанный воздух удаляется из помещения принудительным способом (вентилятором).

Свежий воздух попадает в парилку и мгновенно нагревается, проходя через печь, затем медленно остывает и «падает» на пол, где и попадает под действие вытяжного вентилятора.

Схема очень популярна, благодаря своей скоростной работе. Такая вентиляция бани обеспечивает комфортную свежесть и равномерное прогревание воздуха.

Данный вариант подходит для парилки, в которой обустроен протекающий пол. В помещение предусмотрено одно приточное вентиляционное отверстие, расположенное за каменкой (0,2-0,3 м над полом). Холодный отработанный воздух опускается на пол и сквозь щели проникает в подполье, откуда по вентиляционной трубе, направленной на крышу, выводится наружу.

Эта схема позволяет не только наладить воздухообмен в помещении парилки, но и способствует быстрому просыханию пола, что увеличивает его срок службы.

Эта схема подходит лишь для тех парилок, где печь работает в беспрерывном цикле. Дело в том, что поддувало каменки играет роль вытяжки, а в самом помещении предусмотрено лишь одно приточное вентиляционное отверстие, расположенное у пола напротив жаровни.

Остается узнать ответ на важный вопрос׃ как обустроить вентиляцию в русской бане? Если воспользоваться одной из приведенных схем, то весь пар моментально улетучится.

В современных русских банях часто данный вопрос решают беспрерывным искусственным нагнетанием пара с помощью парогенератора. Аналогично работает вентиляция турецкой бани, где влажность помещения достигает 100%. Вытяжку механического действия обустраивают под куполом, но из-за конденсата вентиляционная труба дополнительно оснащена осушителем воздуха, который отделяет влагу и выводит ее в канализацию.

В тех же русских банях, хозяева которых отдают дань традиции и готовят пар вручную, приходится обходиться простыми народными средствами и освежать помещение путем проветривания. Для этих целей низ дверей в парилку оснащают вентиляционной решеткой.

Для вытяжки бани используют специальные вентиляторы, способные выдержать экстремальную температуру помещения. Они сделаны из термостойкого стеклонаполненного полиамида, поэтому сохраняют свою работоспособность при нагреве до +130 градусов Цельсия (выдерживает кратковременное воздействий +180 градусов Цельсия). Класс защиты вентилятора – не ниже IP-44. Работает прибор от сети 220 В, потребляет от 18 Вт. В продаже есть образцы разного диаметра.

www.poparimsya.com

варианты, принципы. Устройство вентиляции в бане

Баня — это помещение, где действуют совершенно особые законы для вентиляционных систем. Во время использования бани необходимо в точности соблюдать требуемый температурный режим, резких перепадов надо избегать. Вентиляция в бане может быть различного типа, выбор зависит от того, для какой именно бани выполняется установка. Необходимо обращать внимание на многочисленные требования, площадь, месторасположение печи-каменки и полок.

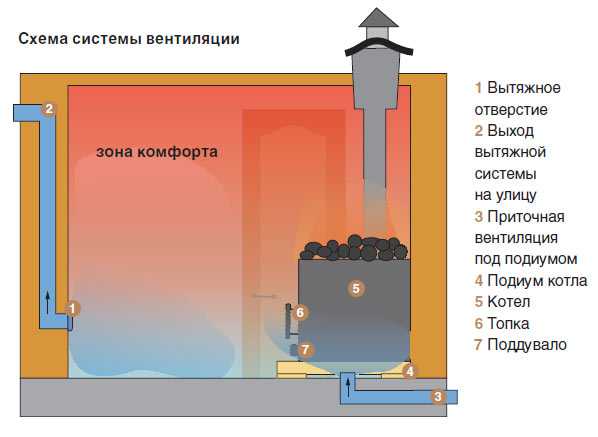

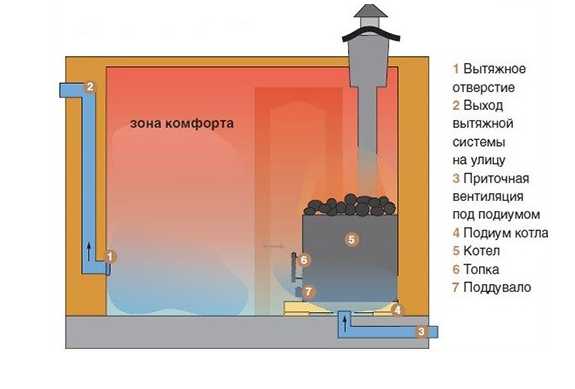

Схема системы вентиляции в бане.

Предназначение вентиляционной системы в бане:

1. Во время использования парилки в помещение доставляется свежий прохладный воздух, а отработанный выводится.
2. При использовании системы вентиляции производится правильный воздухообмен, который необходим не только для создания оптимального микроклимата, но и для распределения воздушных масс с конкретной температурой. Баней становится удобно пользоваться.
3. Когда пользование баней закончено, за счет правильно организованной вентиляции наружу выводится вся влага, стены высыхают.

Варианты вентиляции

Вентиляция может быть организована по-разному:

Схема правильного движения воздуха в бане.

1. Входное вентиляционное отверстие располагают в 50 см от уровня пола, а выходное — с противоположной стороны на высоте в 30 см. Монтируется принудительная вентиляция, то есть небольшой компактный вентилятор. Он позволяет установить именно тот микроклимат, который необходим. Можно регулировать воздушный поток еще на этапе планировки. Чем ниже располагается отверстие, тем сильнее станет воздушный поток.
2. Оба отверстия находятся на одной стене напротив каменки. Входное будет размещаться на высоте в 30 см от уровня пола, а выходное — в 30 см ниже уровня потолка. На выходном отверстии ставится вентилятор, но поток имеет совершенно другое направление. Холодный воздух устремляется к печи, нагревается, после чего выходит через вытяжное отверстие наверху под потолком.
3. Входное вентиляционное отверстие находится прямо за каменкой, от пола соблюдается высота в 20 см. Выходное отверстие ставится на такой же высоте, но только на противоположной стене. Вентилятор рекомендуется монтировать так, как и для других случаев. Воздух затягивается в парилку около печи, нагревается, после чего вытягивается вентилятором наружу.
4. Этот способ лучше всего подходит для таких бань, где сделан дощатый пол с щелями для отвода воды. Вентиляция в бане работает так: вход располагается в 30 см от пола за каменкой, а выход осуществляется через специальную вентиляционную трубу. Через щели пола тоже проникает воздух, он помогает осушать помещение после его использования.
5. Следующий вариант отлично подходит для бань, в которых печь работает практически постоянно. Это большие помещения, вентиляционное входное отверстие здесь делается на стене, противоположной каменке. Роль выходной трубы играют топка и дымоходная труба, через которую отработанные воздушные массы выходят быстро и легко. Чтобы не выходил пар, достаточно использовать специальные заглушки для трубы, открывающиеся по мере необходимости.

Вернуться к оглавлению

Принципы устройства вентиляции

Правильная вентиляция — залог долговечности бани. Принципы работы вентиляционной системы:

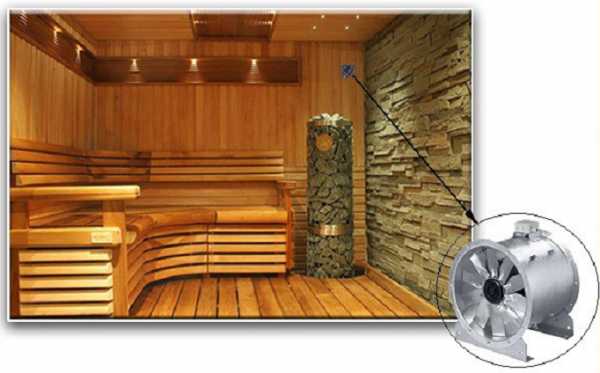

Принудительная вентиляция в бане.

1. Во время поступления в парилку свежий воздух не должен ни в коем случае нарушать уже установленный температурный режим — это одно из главных условий.
2. В парилке воздух распределяется не однородно, а по слоям. У пола находятся самые холодные массы, более тяжелый воздух с низкой температурой опускается сюда. На полках в парилке температура более комфортная, высокие температурные значения достигаются у потолка: сюда поднимается более легкий горячий воздух.
3. Из парилки удаляется только отработанный воздух, кислород в нем содержится в малом количестве. Поступает в помещение только свежий и прохладный воздух, пригодный для дыхания, позволяющий контролировать микроклимат внутри.
4. Во время проветривания излишки влаги эффективно удаляются, дерево быстро высыхает.

Если вентиляция бани сделана правильно, то все условия легко выполняются, а баня получается эффективной. Как функционирует вентиляционная система? Тут все достаточно просто:

Схема естественной вентиляции бани.

1. Приток свежих воздушных масс прогревается до необходимой температуры довольно быстро, микроклимат в помещении остается комфортным.
2. Все вентиляционные отверстия должны находиться в стене, противоположной от каменки, либо по диагонали. Это обеспечивает организацию правильного потока. Баня в таком случае не остывает, прогревается равномерно, но при этом происходит постоянный воздухообмен.
3. Располагать отверстие для выхода отработанных воздушных масс надо как можно ближе к потолку, а вот дополнительное лучше всего оставить примерно на высоте в 1-1,2 м от уровня пола парилки, чтобы под потолком сохранялся необходимый парной карман.

Если вентиляция в бане была выполнена с соблюдением всех условий, то эффект от посещения парилки будет именно тот, на который и рассчитывается. После использования бани все деревянные поверхности высохнут быстро, внутри не возникнет запаха сырости, на стенах не будут образовываться грибок и пятна плесени.

Вернуться к оглавлению

Вентиляция русской бани

Схема движения воздуха в парной №1.

Вентиляция бани должна полностью выполнять несколько функций. В парную обязательно должен поступать свежий воздух. Если сруб собирается правильно, соблюдаются все условия строительства, то нижние венцы стоят свободно и обеспечивают естественный доступ воздушного потока внутрь парилки с улицы. В деревянной русской бане между отдельными бревнами остаются щели, которые и пропускают минимальное необходимое количество воздуха, обеспечивая его обмен. Именно поэтому во время выбора места печи-каменки предпочтение отдается участку около двери. Это обеспечивает условия для нагрева воздуха, попадающего в помещение.

В большой бане, рассчитанной на 6-10 человек, необходимо уже устанавливать отдельный воздуховод, то есть канал, который и будет подавать свежий воздух внутрь. Без этого использование бани будет затруднительным, а процесс горения в печи — невозможным. Для работы нормальной вентиляции в банях такого типа необходимо ставить двойной воздуховод, который обеспечивает подачу воздуха для печи и для парилки отдельно.

Вентиляционной системой производится не только подача, но и удаление уже отработанного воздуха. Во время работы печи в бане образуется большая масса горячего воздуха, количество кислорода уменьшается. Именно поэтому необходимо, чтобы отработанный воздух свободно выходил из помещения при помощи печной трубы, отверстий в топке. Если печь-каменка была смонтирована правильно, то такой процесс происходит сам по себе.

Схема движения воздуха в парной №2.

Воздухообмен наблюдается и во время открывания дверей, окон. Происходит залповое выветривание, когда воздух выходит большим объемом и его замещает свежий и более прохладный. Требуется и еще одно простое устройство. Для вентиляции в банях из дерева в стене делается отверстие с размером 20*20 см. Оно во время топки и прогрева парилки закрывается, как и в процессе приема процедур, затем открывается, способствуя выводу отработанного воздуха, удалению излишков влаги. Если же в парной есть окна, то отверстие уже не требуется.

Размер оконных проемов делается небольшой, но этого вполне достаточно, чтобы обеспечить воздухообмен, вывод излишней влаги из помещения, после того как парилка уже не используется.

Организация вентиляции в банях из дерева может не требоваться в том случае, если соблюдаются такие условия, как:

1. Все нижние венцы во время строительства уложены правильно, свободно, могут отлично пропускать воздух.
2. Если в парной устроена печь-каменка, которая и обеспечивает движение воздуха.
3. Если в стенах бани (имеются в виду только наружные стены) есть окна или специальные вентиляционные отверстия.

Вернуться к оглавлению

Вентиляция кирпичной бани

Чтобы сделать систему вентиляции в банях из кирпича, используются немного другие условия. Учитывается то, что кирпичные строения габаритные, рассчитанные на большие компании, то есть площадь парилки будет значительная. Начинать в таком случае необходимо с того, что при обшивке стен обязателен зазор между кирпичной стеной и досками или деревянной вагонкой. Делается это, для того чтобы можно было просушить не только деревянную обшивку, но и стены.

При устройстве вентиляции в каменной бане обычно сложностей не возникает. Соблюдаются следующие действия:

1. Необходимо сделать выход трубы на улицу. В стенах бани устраивается отверстие с размерами 20*20 см. В него и вставляется труба. Она может быть пластиковой либо металлической: все зависит от того, какая имеется в наличии.
2. Пространство между трубой и стеной необходимо залить монтажной пеной.
3. Следует к главной вентиляционной трубе присоединить трубы, идущие в душевое отделение, парилку, комнату отдыха. В местах отвода следует поставить вентиляционные решетки, они полностью закрываются при необходимости. Когда нужно усиление воздушного потока, схема установки предусматривает наличие вентиляторов. Устройство вентиляции в банях из кирпича предельно простое, но во время установки необходимо четко следовать всем требованиям.

Правильная вентиляция в банях необходима, для того чтобы поддерживать комфортный микроклимат, обеспечить поток свежего воздуха и вывод уже отработанного. Чтобы сделать такую систему, нужно сначала выбрать ее тип, после чего подготовить оборудование для работы. Во время установки важно четко следовать всем правилам и требованиям, чтобы работа прошла быстро и без ошибок.

1poclimaty.ru
