Вентиляция в двухуровневом гараже своими руками

Недостаточная или неэффективная вентиляция гаража способствует образованию конденсата на агрегатах автомобиля. Выхлопные газы и испарения рабочих жидкостей делают гаражную атмосферу небезопасной для автовладельца.

Чтобы избежать перечисленных проблем, необходимо позаботиться о нормальной циркуляции воздухопотока. Тем более, что улучшение микроклимата в автомобильном боксе зачастую не требует особых инженерно-строительных навыков и значительных финансовых вливаний.

Мы подскажем вам, как рассчитать и сделать естественную вентиляцию гаража более эффективной, а также предложим альтернативные методы побуждения воздухообмена.

На заре автолюбительства машины нуждались в огороженном укрытии для выполнения текущего ремонта. Позже автомобили стали ценностью, требующей защиты от угона – надежного гаража с защищенным от проникновения периметром.

Опыт прежних поколений автовладельцев требует оберегать машину, хранить ее вгаражном боксе.

Но гараж хорош, если в нем имеется вентиляция. Заезжая на автостоянку после многокилометрового путешествия по дождливым и заснеженным трассам, автомобиль привозит с собой влагу. Помещение для машины традиционно невелико — влага быстро насыщает его атмосферу.

И если объем влажного воздуха в гараже не сменять 6 раз в час (лучше 10 раз), то авто непременно заржавеет.

СНиП 21-02-99 устанавливает зимнюю температуру хранения машины в размере +5 о С, если бокс отапливается. К слову, данный СНиП позволяет также не отапливать помещения гаража.

Комфортная для автовладельца температура (например, +15 о С) в зимнем гараже «некомфортна» для машины из-за таяния наледи и снега, налипших на нее. Рациональнее придерживаться нормативных 5 о С.

Норматив воздухообмена в гараже устанавливается по ОНТП 01-91 в объеме от 150 м 3 /ч на каждое машиноместо. Внешне задача несложная – определить диаметр воздуховодов, выставить один на приточку, второй на вытяжку и обновление атмосферы происходит.

Однако в условиях холодного климата России приточно-вытяжную систему в помещении закрытой автостоянки нужно проектировать пристальнее.

Чтобы построенная своими руками вентиляция в гараже работала, схема ее должна учитывать объем смены воздуха, сезонные перепады температур и розу ветров.

Естественная вентиляция автомобильного бокса прямо зависит от таких параметров:

  1. Температурной разности воздуха внутри помещения и вне его. Атмосфера гаража должна быть горячее и поэтому легче наружного воздуха. Тогда тяжелый и свежий воздух будет проникать в гараж через приточный воздуховод самотеком, стремясь заместить менее плотный объем внутренней атмосферы.
  2. Разности давления между вертикальными позициями притока и вытяжки. Необходим перепад более 3 м между приточным вводом и вытяжным выводом воздуха.
  3. Давления перемещающейся воздушной массы (ветра). С наветренной стороны гаража устанавливается повышенное давление, с подветренной – пониженное. Необходимо поместить приточный воздуховод на стороне преобладающего направления ветра.

Игнорирование перечисленных условий приведет к полной неэффективности естественной вытяжки. Поэтому зимой следует установить в автомобильном боксе более высокую температуру по отношению к улице и уменьшить воздухообмен, регулируя степень открытия воздуховодов.

Летом требуется открыть приточно-вытяжные воздуховоды полностью, делая ставку на розу ветров.

Основной параметр воздухообмена – его кратность, т.е. число полных смен объема атмосферы в гараже «уличным» воздухом.

Зная нормированную кратность приточно-вытяжного воздухообмена (6-10 раз) и внутренний объем автомобильного бокса, необходимо вычислить потребление воздуха за час:

  • L – расход воздуха за час, м 3 /ч;
  • n – числовое значение норматива по кратности воздухообмена;
  • Vг – воздушный объем гаража, м 3 .

Чтобы определить объем воздуха, вмещаемый гаражом, нужно перемножить его внутренние размеры ширины, длины и высоты.

Например, бокс шириной 4 м, длиной 6 и высотой 2,7 м вмещает Vг=4•6•2,7=64,8 м 3 . При выборе, скажем, семикратного воздухообмена за час такому гаражу потребуется L=7•64,8=453,6 м 3 .

Для подбора сечения воздуховодов приточки и вытяжки, полученное значение L следует округлить в сторону увеличения, добившись его кратности к 5.

Поэтому, полученное в нашем расчете значение расхода воздуха, необходимо увеличить до 455 м 3 , т.к. это число делится на 5 без остатка – 455:5=91.

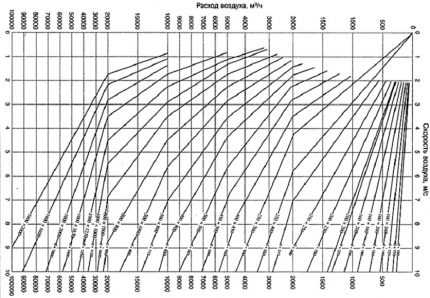

Далее — смотрим изображение диаграммы диаметра воздуховодов и подбираем подходящий параметр.

Учитывая, что скорость воздуха в каналах естественной вентиляции составляет порядка 0,5-1 м/с, для рассчитанного выше «примерного» гаража необходимы круглые воздуховоды диаметром от 500 мм. Либо профилированные, с внутренним сечением от 450х500 мм.

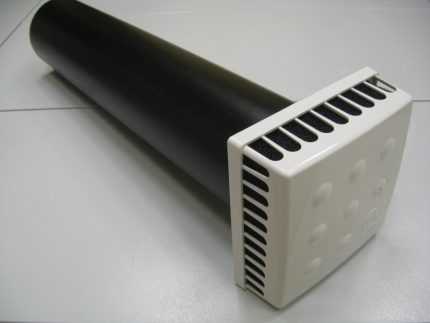

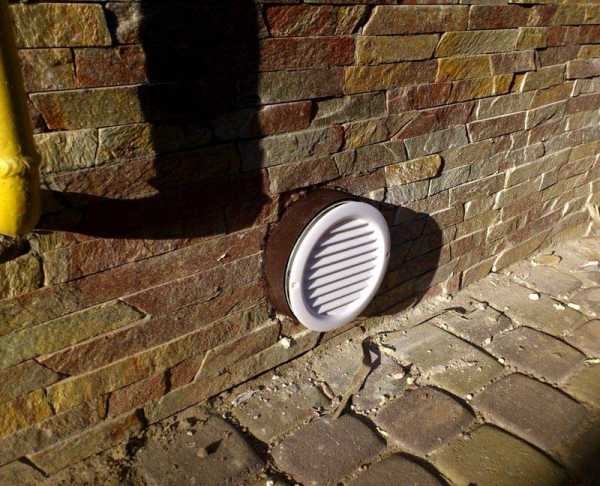

Для улучшения воздушного притока можно установить на высоте до полуметра от пола гаража не трубу-воздуховод, а решетчатый воздухозаборник. Причем, его сечение должно быть вдвое-втрое большим, чем у вытяжной трубы. Вентиляция улучшится, но зимой автомобильный бокс промерзнет.

Необходимо оснастить приточную решетку и вытяжку сдвижными или съемными крышками, позволяющими уменьшать сечение воздухозаборника при потребности.

Обращаем внимание на последовательность частичного перекрытия вытяжного и приточного проемов – сначала приточка, затем вытяжка.

При этом важно, чтобы сечение вытяжной трубы не оказалось больше сечения приточного воздухозаборника – произойдет опрокидывание тяги. Поэтому при частичном закрытии приточного воздуховода следует обязательно уменьшить сечение вытяжной трубы.

Вытяжной воздуховод необходимо выводить строго вертикально и, по меньшей мере, на 500 мм над плоскостью гаражной кровли.

Над двухскатной крышей вытяжку необходимо поднимать на высоту, соответствующую близости к ней кровельного конька (см. схему на изображении).

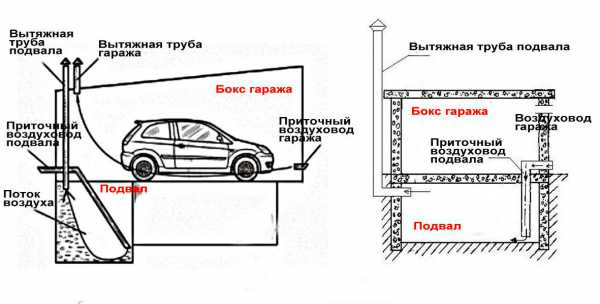

Если в гаражном помещении устраивается смотровая яма для проведения ремонтов и погреб для хранения продуктов, то для вентиляции подземных помещений потребуется монтаж отдельных воздуховодов приточки и вытяжки.

Таким образом, необходима самостоятельная труба на подаче воздуха в погреб и вторая, вертикальная – на вытяжку.

Не применяя механические инструменты усиления воздухообмена, добиться стабильного обновления атмосферы в помещении гаража можно двумя способами – нагревом вытяжной трубы и установкой на ней дефлектора.

Прогретый воздух легче холодных воздушных масс, поступающих через приточный воздухозаборник. Стремясь к наивысшей точке, он выходит через вытяжной вентканал, заменяясь свежим воздухом снаружи – давление внутренней (в гараже) и внешней (на улице) атмосфер должно сравняться.

Чтобы улучшить прогрев воздуха в верхнем слое атмосферы внутри холодного гаража, нужно выкрасить вытяжной канал черным. В итоге стенки воздуховода поглотят максимальное количество солнечной энергии и будут нагревать воздух внутри канала, побуждая его интенсивнее двигаться вверх.

Планируя естественную вентиляцию с учетом черного окраса, не следует осуществлять теплоизоляцию вентканала. Однако для метода «прогрев лампой накаливания» теплоизолировать вытяжной воздуховод крайне необходимо.

С осени в гараже становится холодно. Для автомобиля это не проблема, но для приточно-вытяжной вентиляции – очень плохо.

Если горячий двигатель первый час после заезда в бокс еще послужит источником тепла для воздуха, то спустя пару часов в неотапливаемом гараже установится температура, практически равная уличной. И естественная вентиляция перестанет действовать.

Сохранить воздухообмен и предотвратить обледенение вытяжного канала (в нем будет накапливаться конденсат) позволит обычная 40 ваттная лампа накаливания.

Достаточно подвесить ее патрон под проемом вертикального канала вытяжки и оставить включенной. Тепла, генерируемого лампой, хватит для движения воздуха на скорости 0,2-0,4 м/с.

Причем канал воздуховода обязательно нужно обернуть теплоизоляционным материалом и убедиться, что в утеплитель не поступает влага. Тепла от лампы накаливания немного, на полную длину вытяжной трубы его может не хватить и воздух быстро остынет.

Заметим, что применение люминесцентных или светодиодных ламп улучшению воздухообмена не способствует – они генерируют значительно меньше тепловой энергии. Пригодны только лампы накаливания.

Это устройство способствует увеличению вытяжной тяги до 20% без применения каких-либо механических приспособлений – за счет образования зоны низкого давления у оголовья воздуховода.

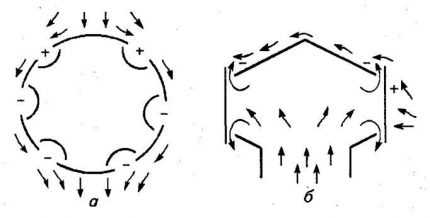

Основываясь на законе Бернулли, дефлекторы меняют движение потоков воздуха благодаря своей конструкции (сечению).

Ветер вынужден огибать изогнутый корпус дефлектора, что приводит к образованию миниатюрных зон относительного вакуума, побуждающих массу воздуха в трубе двигаться вверх.

Конструктивно вентиляционный дефлектор (на примере проекта ЦАГИ) состоит из таких элементов:

  1. Диффузора (стакана), имеющего форму усеченной конической трубы. Узкой стороной он одевается на вытяжную трубу. Способствует установлению разницы воздушного давления и усилению тяги.
  2. Колпака (зонта), предохраняющего канал воздуховода от проникновения летучего мусора и атмосферных осадков.
  3. Внешнего корпуса, имеющего цилиндрическую форму. Создает зоны низкого давления путем рассечения ветрового потока.

Тип дефлектора ЦАГИ широко используется для усиления естественной тяги вентиляционных труб в России. Наряду с ним известны тарельчатые, флюгерные, Н-образные и ротационные дефлекторы.

Кстати, отечественные вытяжки естественной вентиляции особенно часто оборудуются дефлектором Григоровича.

Эффективность работы вытяжных дефлекторов любой конструкции прямо связана с атмосферными условиями, а именно — наличием ветра.

То есть, при сильном ветре это устройство развивает максимальную тягу в системе естественной вентиляции, а при безветрии совершенно не работает.

Дефлектор способен не только улучшить тягу, но и предотвратить «закупорку» вытяжной трубы при сильных ветрах, преодолеть которые слаботочная естественная вентиляция не в силах.

Кроме того оборудованный дефлекторным устройством вентиляционный комплекс наиболее защищен от опрокидывания тяги.

Обращаем внимание на потребность поднятия оголовья вытяжки, оснащенной дефлектором, над плоскостью крыши на полметра и более. Действуют также условия расположения в части близости кровельного конька, рассмотренные на схеме выше.

Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.

Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.

Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.

Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.

Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.

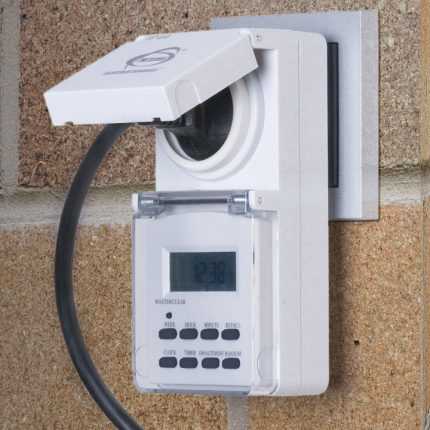

Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.

Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Ее главное преимущество в независимости от природных факторов. Основных недостатков два: зависимость от электроэнергии; достаточно высокая стоимость. Приток воздуха и удаление отработанного воздушного объема выполняют центробежные вентиляторы.

В автомобильных боксах устанавливаются следующие системы механической вентиляции:

  • Модульные. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
  • Моноблочные. Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.

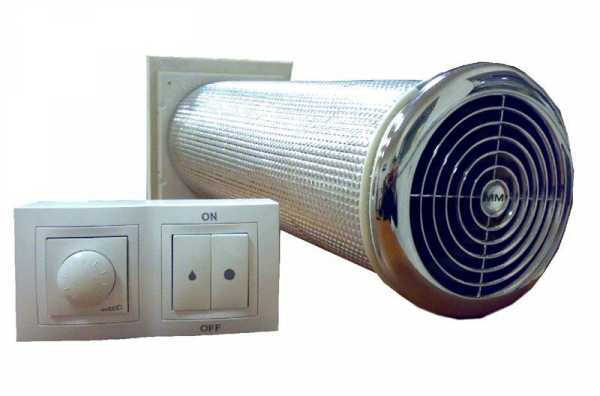

Моноблочную механическую вентиляцию проще установить, подготовив единственное отверстие в стене гаража. Однако снабжающий воздухом комплекс, укомплектованный из необходимых модулей, является более производительным.

Свежий воздух перед поступлением в воздуховоды фильтруется и, в холодный сезон, нагревается. Его подача в помещение гаража ведется по воздушным каналам через забранные решетками отверстия, проделанные в полу или в стенах практически вровень с полом, а также в стенках смотровой ямы.

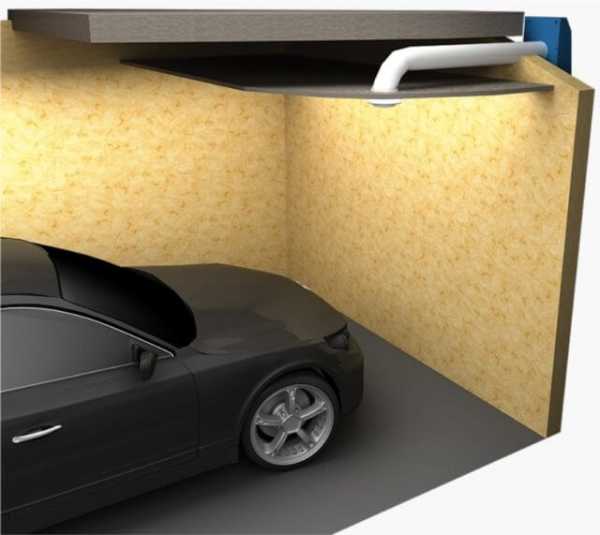

Забор отработанного воздуха происходит через вытяжную трубу, в канал которой установлен вентилятор достаточной мощности.

В крупных автобоксах, рассчитанных на несколько машин, вытяжку эффективнее выполнять через воздуховоды и при помощи канальной вентиляционной установки.

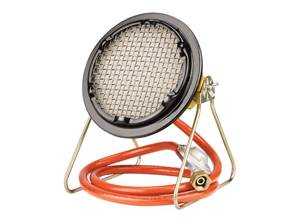

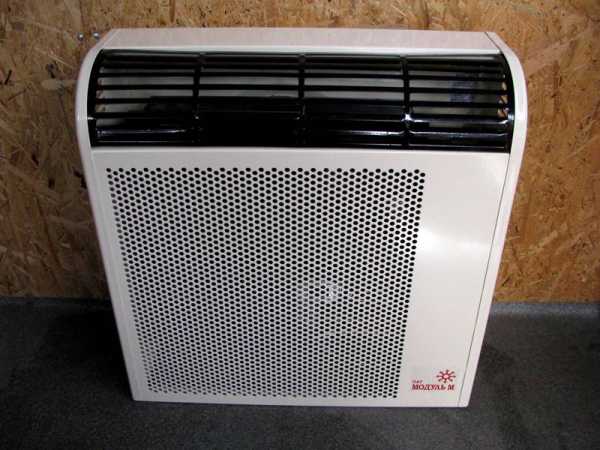

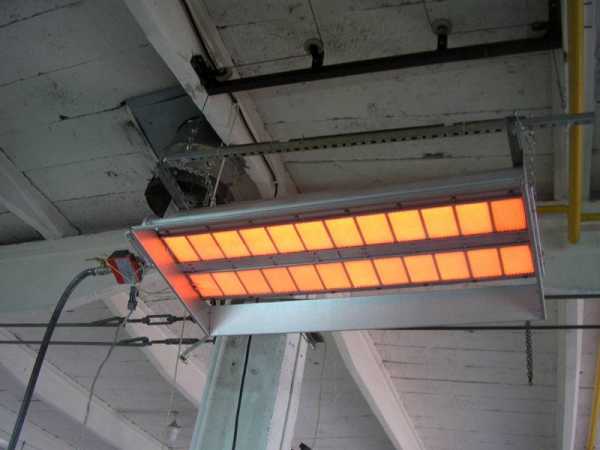

Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.

Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:

Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:

Представленное к рассмотрению решение позволяет ремонтировать автомобиль зимой, не открывая нараспашку ворота.

Мастер сможет трудиться в нормальных для него температурных условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.

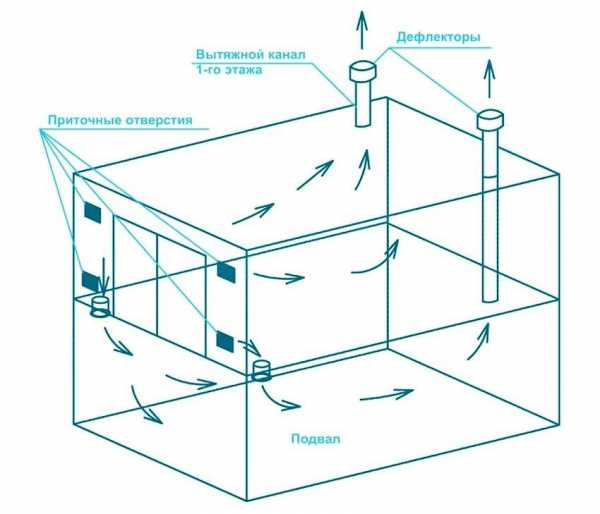

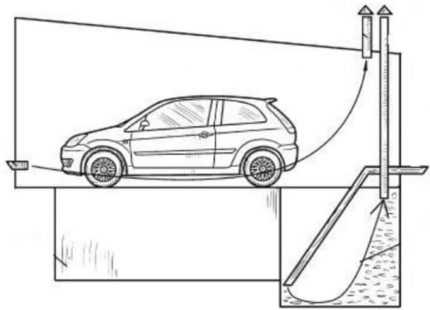

Эффективная система естественной вентиляции в реальном гараже с подвалом:

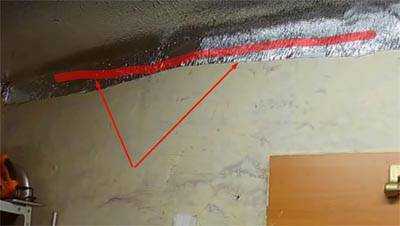

Как утеплить вытяжную трубу над гаражом, чтобы прекратить накопление конденсата и обмерзание:

Механические приточно-вытяжные системы применяются в отапливаемых гаражных помещениях. Для неотапливаемых автобоксов лучше подойдет комплекс естественной вентиляции. Подземные гаражи допустимо вентилировать только лишь средствами механической вентиляции, подключая контроллеры угарного газа.

Подыскиваете способ улучшения воздухообмена в гараже? Или есть опыт использования механических вентустановок? Оставляйте, пожалуйста, комментарии к статье и задавайте вопросы. Блок для связи расположен ниже.

Стандартная конструкция гаража предусматривает, как минимум, одну вентиляционную систему, в которой воздухообмен в помещении осуществляется за счет естественной вентиляции. Понятно, что производительность и напор в этом случае значительно уступают схемам принудительного вентилирования с использованием вентиляторов и воздуходувок, но естественная вентиляция в гараже обладает неоценимым качеством – практически стопроцентной надежностью и устойчивостью работы при ее правильном проектировании.

В основе системы воздухообмена без использования всевозможных нагнетающих вентиляторных устройств заложен принцип воздушного шара – теплый воздух вытесняется из помещения гаража или подвала за счет гидростатического давления более холодного и тяжелого наружного воздушного столба. Разница в плотности и удельном весе холодного и теплого воздуха очень небольшая, но все же ее хватает, чтобы обеспечивать естественный воздухообмен с кратностью в 3- 4 меры в час.

Естественной системе вентиляции присущи некоторые «врожденные» недостатки:

  • Невысокая производительность в условиях стандартного гаража, несколько возрастающая в холодное время года и уменьшающаяся практически до минимума в летний зной;
  • Высокая чувствительность к всевозможным поворотам при неграмотной балансировке потоков воздуха внутри помещения гаража;
  • Необходимость тщательного подбора параметров воздуховодов и точек расположения приточных окон и вытяжной трубы.

На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца.

Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора.

Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:

  1. Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
  2. Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
  3. Для обеспечения вентилирования помещения площадью в 15 м 2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.

Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.

Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.

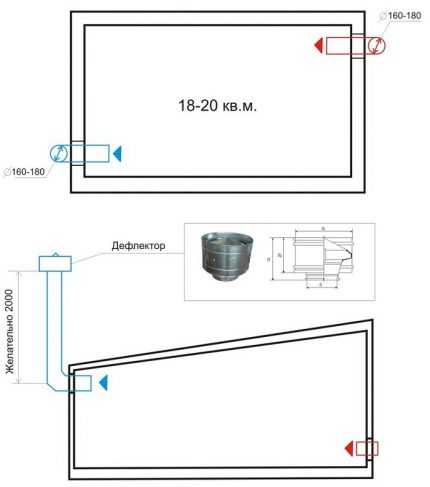

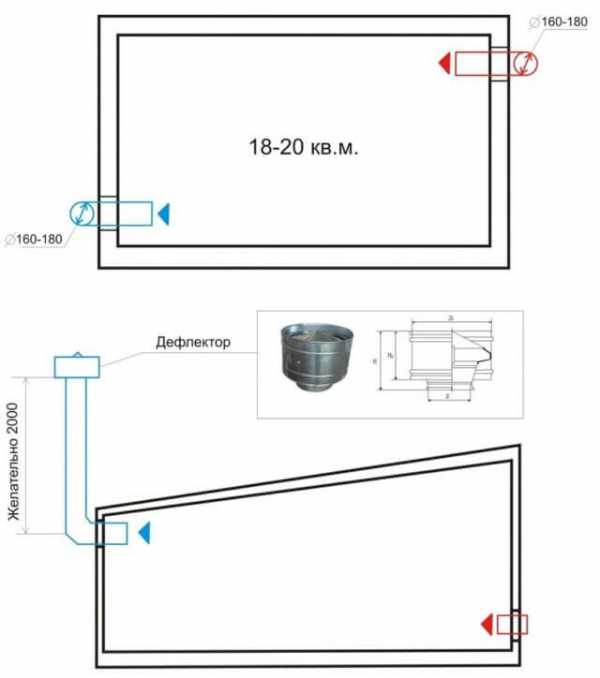

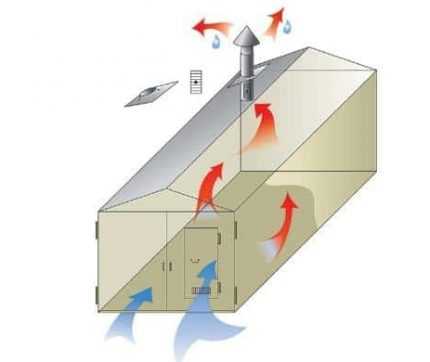

Самый простой вариант построения системы естественной вентиляции изображен на схеме.

Для забора естественной вентиляцией внешнего воздуха, холодного и тяжелого, используются два приточных окна диаметром, равным диаметру вытяжной трубы. Из-за того, что вход в вентиляцию располагается на максимально низкой высоте, всего 10- 15 см над грунтом, срез окна чаще всего закрывается перфорированной стальной пластиной, чтобы предупредить возможное проникновение в помещение гаража насекомых и грызунов. Из-за решетки полезная площадь заборных окон уменьшается вдвое, поэтому приходится устанавливать два окна.

Если в гараже хранится автомобиль или другое транспортное средство, зачастую приточные окна естественной вентиляции выполняют в виде вентиляционных решеток на нижней части гаражных ворот. Вытяжную вентиляцию располагают на задней стене в виде двух приемных труб малого диаметра, примерно 50- 70 мм. Приемное окно одной из труб устанавливают в районе потолка, вторую на высоте 60- 70 см над полом. В результате большая часть воздуха, засасываемого естественной вентиляцией гаража, будет разделена на два потока. Третья часть воздушной массы будет протекать под автомобилем, нагреваться и засасываться нижним срезом вытяжной системы. Две трети потока будут обтекать автомобиль по наружной поверхности, и засасываться припотолочным вытяжным каналом.

Таким образом, у хозяина гаража есть возможность сохранить свой автомобиль в идеальном состоянии без использования дорогостоящей приточно- вытяжной вентиляции. При желании достаточно просто собрать естественную вентиляцию гаража своими руками.

Чтобы изготовить своими руками систему естественного воздухообмена помещения гаража, необходимо сделать две простые вещи. Первое – с помощью цилиндрического сверла вырезать в стене отверстие, диаметром 120 мм. Если стены усилены арматурой, то проще сделать заборное окно в виде щели или нескольких отверстий меньшего диаметра. Срез располагается на высоте 20 см над отмосткой фундамента гаража. Срез приемного окна затягиваем тонкой стальной сеткой или решеткой, чтобы мышам и крысам было неповадно искать убежище в гараже.

Более сложным является установка вытяжной трубы. Прежде всего, потребуется асбестовая или пластиковая труба, диаметром в 100 мм. Не используйте стальные, чугунные или жестяные, алюминиевые трубы под вытяжку. Лучше всего подойдет асбестоцемент или стеклопластик, на худой конец обычную канализационную пластиковую трубу, усиленную обмоткой на пенополиуретановой пене. Про металл забудьте и выкиньте из головы. В стальной трубе воздух очень быстро остывает, и тяга падает почти в два раза. В зимнее время можно легко получить обратную тягу или удар, когда холодный воздух пойдет внутрь помещения через вытяжной канал.

Для установки вытяжки выбираем место в верхней точке гаража, пересекая помещение по диагонали. Отверстие под вытяжку режем аккуратно несколькими цилиндрическими сверлами по бетону. Чем выше труба, тем лучше тяга, но больше опасность опрокидывания под порывами ветра или из-за птиц, способных часами сидеть на теплом защитном козырьке вентиляционной системы. В некоторых случаях крышку набивают острыми гвоздями или шурупами. Основание трубы усиливают насадкой из пены и рубероида.

В завершении тягу в вытяжном канале проверяют с помощью небольшого импровизированного факела или сигаретного дыма.

Для нормальной работы естественной вентиляции гаража пространство между приточным окном и вытяжной трубой не должно загромождаться шкафами, стеллажами, любыми предметами, препятствующими движению потоков воздуха. Если вам необходимо обеспечить в гараже локальный отвод воздуха, например, от рабочего стола или верстака, где выполняются сварочные работы, в этом случае необходимо проложить дополнительный воздуховод от вытяжной трубы к месту работы.

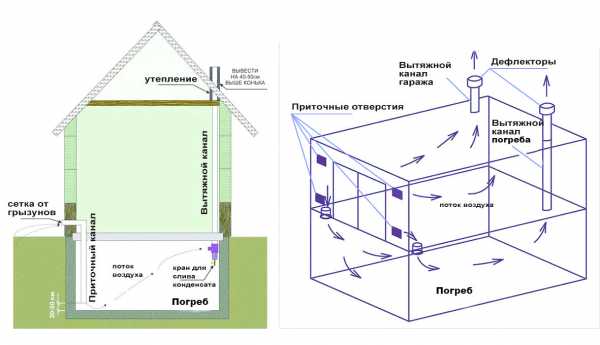

Для подвального помещения обычно устанавливают приточную систему, при этом заборные окна располагают на высоте от 40 до 80 см, а наружный воздух направляют внутрь подвала по дополнительному каналу, изготовленному из той же канализационной, стальной или асбестоцементной трубы. Для вывода воздуха изготавливается и устанавливается свой вытяжной канал, диаметром в 60- 70мм.

Наличие подвального помещения с хранилищем овощей сказывается на состоянии автомобильной техники, хранимой в гараже, самым негативным образом. Поэтому специалисты рекомендуют либо выполнять отдельный вход в подвальное помещение, либо оснащать гараж принудительной приточно- вытяжной вентиляцией. Из-за слабой тяги естественная вентиляция требует регулярной чистки каналов и воздуховодов. Как минимум, раз в году каналы вытяжки естественной вентиляции прожигают факелом из свернутой газеты, чтобы удалить огромное количество паутины и мусора, скопившегося за лето.

36doors.ru

Вентиляция в двухуровневом гараже — Портал о стройке

Принято считать, что автомобиль лучше сохранится, если поставить его в гараж. Для многих преимущества хранения в помещении настолько очевидны, что не вызывают и тени сомнений. Но не всё так однозначно. Опытные автомобилисты знают, что иногда такой подход оказывается в корне неправильным. Это происходит в тех случаях, когда не предусмотрена или неграмотно спроектирована вентиляция в гараже.

Устройство грамотной системы воздухообмена в помещениях такого рода – это требование санитарных норм, а также гарантия сохранности автомобиля и вашего здоровья.

Содержание статьи:

Зачем нужно проветривать?

Среди некоторой части владельцев авто бытует ложное мнение, что вентиляция для гаража необязательна – помещение нежилое, поэтому о соблюдении санитарных норм можно не волноваться. Но это заблуждение – недостаток циркуляции воздуха становится причиной серьёзных неприятностей:

  • появления грибка и плесени на стенах, возникновения очагов коррозии на металлических частях автомобиля, гниения элементов бортовой электросистемы машины, порчи инструментов и расходных материалов;
Вентиляция гаража своими руками
  • токсичности среды – не забывайте, что горюче-смазочные и лакокрасочные материалы крайне вредны для человеческого организма. Они создают токсичную среду, которая приведёт к серьёзным проблемам со здоровьем. Отсутствие вентиляции гаража становится причиной поражения дыхательной системы и других органов даже в тех случаях, когда вы не ощущаете явного дискомфорта от неприятного запаха бензина, ацетона и т. п.

Санитарные нормы требуют, чтобы система вентиляции гаража устраивалась наравне с жилыми помещениями. Это не зависит ни от конструктивных, ни от технических особенностей помещения, и относится как к отапливаемым постройкам, так и к неотапливаемым.

По европейским нормам количество свежего воздуха, поступающего в течение одного часа, должно составлять не менее 180 кубометров. Частота воздухообмена предусматривает периодичность в 6–10 раз за 24 часа.

Правильное вентилирование — долгое хранение автомобиля

Выбор способа циркуляции

Расчёт вентиляции и проектирование системы выполняется на этапе составления проекта здания, поскольку вентиляционные отверстия придётся прокладывать в несущих элементах во время постройки. Некоторые для этого обращаются к профессионалам, имеющим соответствующие знания и опыт – это даёт гарантию того, что будет спроектирована правильная вентиляция в гараже. Но если вы уверены в своих силах и смекалке, прочтите руководства, как сделать вентиляцию в гараже и что для этого нужно. При добросовестном подходе и соблюдении требований вентиляция в гараже своими руками возможна.

Если вас интересует вентиляция гаража своими руками, начните с выбора системы циркуляции воздуха. Перед тем как сделать вентиляцию в гараже, учитывают следующие факторы:

  • количество уровней;
  • количество автомобилей в помещении;
  • высоту потолков и площадь.

Это даёт основания выбрать подходящий способ циркуляции воздуха, исходя из которого принимается решение, как будет обустроена вентиляция в гараже своими руками. На сегодняшний день используются три вида систем:

  • естественная вентиляция в гараже – она основывается на законах аэродинамики, и в ней не предусмотрены никакие принудительные средства воздухообмена.
Применение вентиляционных решеток для естественной вентиляции гаража
  • комбинированная система, которая сочетает естественный способ с механическими устройствами для принудительной циркуляции.
  • механическая система, при которой поступление и отвод воздуха осуществляет вытяжной вентилятор – для гаража такая схема используется довольно часто.

Все три вида предусматривают одноканальную или двухканальную схему движения воздушных потоков. Если используется вытяжной вентилятор для гаража, обычно достаточно одного канала.

После определения объёма потока воздуха, необходимого для конкретных условий, выбирается диаметр труб – они могут быть металлическими или асбестовыми. Исходят из того, что на 1 м2 нужно 15 миллиметров диаметра трубы. Для систем с вытяжными вентиляторами ещё пользуются формулой, где сумма величин всех каналов для воздухообмена равна 1/3 площади. Предварительный расчёт элементов системы является необходимой частью проектных работ – без него нет гарантии, что интенсивность воздухообмена будет соответствовать размеру и специфике помещения.

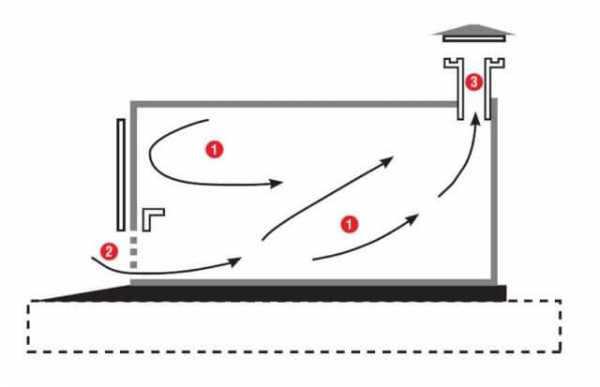

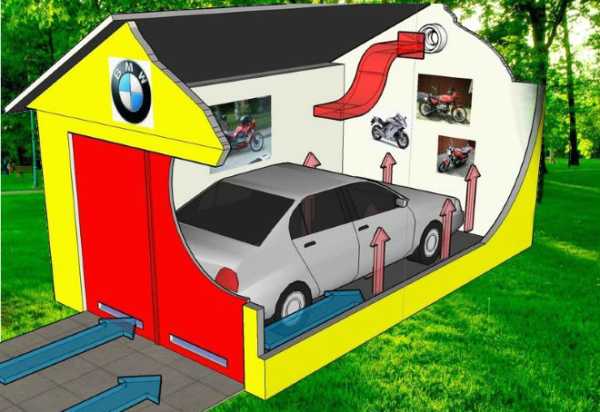

Схема движения воздуха при естественной вентиляции: 1 — направление воздуха; 2 — вентиляционные отверстия в двери гаража; 3 — вентиляционный короб

Система естественной циркуляции воздуха

Естественная система вентиляции гаража основывается на самопроизвольном движении потоков воздуха вследствие разницы температур внутри помещения и снаружи. Для этого необходимы два канала – по одному из них осуществляется приток свежего воздуха, по второму – отведение загрязнённого. Если проектируется вентиляция в гараже своими руками, учтите, что каналы прокладывают на этапе возведения несущих стен.

При этом придерживайтесь следующих рекомендаций:

  • канал для поступления воздушных масс должен находиться на 0,1 м выше пола, отверстие снаружи – выше земли на 0,3 м;
  • наружное отверстие закрывают защитной сеткой от насекомых, мелких грызунов и т. п.;
  • канал для отвода воздушных масс располагают напротив по диагонали в 0,1 м от границы между стеной и потолком, наружное отверстие располагают над крышей на высоте 0,5 м;

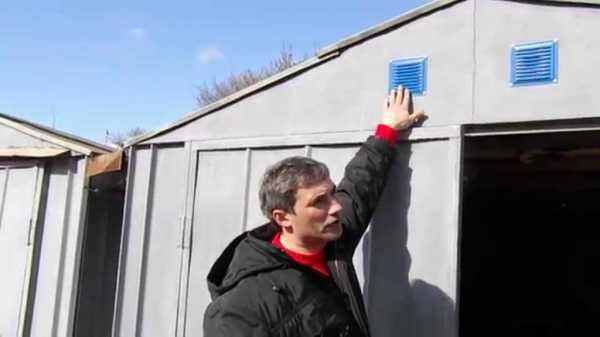

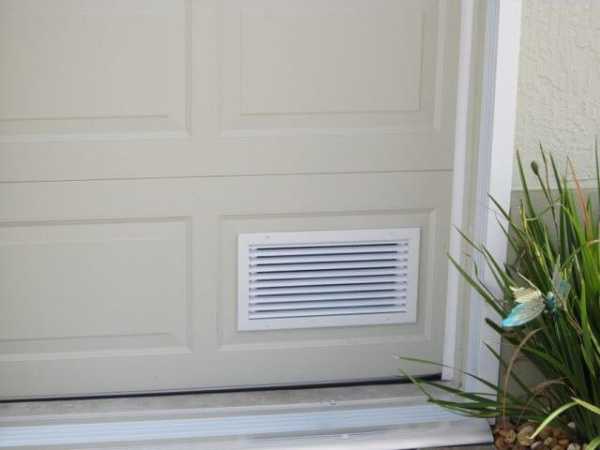

  • вентиляционную решётку можно также вмонтировать в ворота – её размер должен быть раза в три больше диаметра канала;
  • если на выводном канале смонтировать дефлектор, отток воздуха будет происходить гораздо интенсивнее, поскольку дефлектор создаёт участок пониженного давления. Чтобы на поверхности дефлектора не конденсировалась влага, его следует покрыть теплоизолирующим слоем.
Схема обустройства естественной вентиляции в гараже без погребной ямы

Главным преимуществом такого способа является его невысокая стоимость – он не требует серьёзных затрат, поэтому крайне выгоден, с финансовой точки зрения. Среди недостатков естественной циркуляции называют следующие факторы:

  • в жаркий летний день такой способ малоэффективен из-за того, что снаружи температура выше, чем внутри помещения;
  • из-за перепадов давления в помещении постоянно присутствуют сквозняки, что неудобно для тех, кто часто и подолгу работает с автомобилем;
  • ветер не всегда имеет нужное направление, поэтому проветривание периодически приостанавливается;
  • вентиляционные каналы необходимо периодически чистить от грязи, которая туда попадает в период дождей и слякоти.

Естественная вентиляция своими руками выгодна для тех, кто главным условием ставит дешевизну проекта. Но если вас интересует эффективность, рекомендуется потратить немного больше денег на более продуктивные схемы.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии

Комбинированный способ

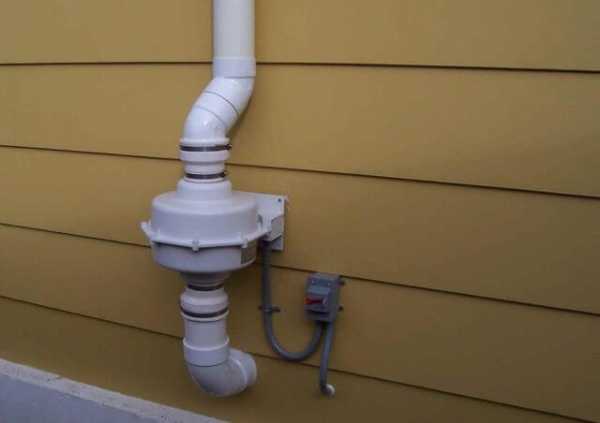

Комбинированный способ от естественного отличается лишь тем, что на вытяжном канале устанавливается вентилятор – его включают в тех случаях, когда естественного движения воздушных масс не происходит.

Это также довольно бюджетный способ, так как стоимость вентилятора невысока, а расходы на потребление электроэнергии вряд ли ощутимо скажутся на кошельке. Работы по установке вентилятора тоже не представляют никакой сложности – с такой работой справится любой новичок.

Недостатком комбинированного способа является необходимость следить за движением воздуха, чтобы вовремя включить вентилятор – это не совсем удобно. Однако при ветреной погоде даже выключенный вентилятор стимулирует движение воздуха – это происходит за счёт самопроизвольно вращающихся лопастей. Некоторые владельцы оборудуют вентилятор таймером, который с заданной периодичностью включает и выключает его.

Иногда можно встретить интересное решение – ветровой вентилятор на воздушном канале. Безусловно, в некоторых случаях ветряк может увеличивать эффективность проветривания, но как показала практика, эффект очень незначителен. К тому же ветровой вентилятор работает лишь в тех случаях, когда ветер дует в нужном направлении – в других случаях он бесполезен.

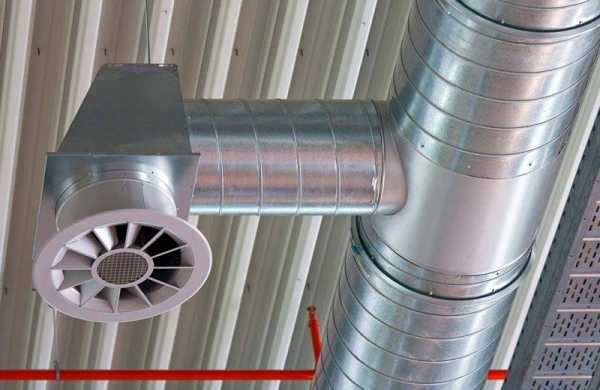

Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража

Механический способ

Механический способ организации проветривания заключается в том, что движение воздушных масс происходит принудительно при помощи специального оборудования. Этот способ гораздо дороже, чем предыдущие, а установка системы потребует больше сил и времени. Однако механический способ является наиболее продуктивным, и он лишён недостатков, которые мы встречали у двух предыдущих систем. К тому же только принудительная циркуляция воздуха в помещении способна обеспечить качественную вентиляцию смотровой ямы, которая проветривается в любом случае естественным путём.

Схема механического проветривания состоит из двух частей:

  • приточный модуль, в который входит вентилятор, фильтрационная установка и теплоэлектронагреватель;
  • вытяжной модуль – это пара вентиляторов или одноканальное устройство.

Воздушная масса поступает в приточный модуль, где подогревается электрическим нагревателем и передаётся в механизм распределения. При этом вытяжной модуль выводит наружу отработанные загрязнённые воздушные массы.

Крайне эффективными для проветривания считаются моноблочные установки, которые сегодня очень популярны среди автомобилистов. Два модуля соединены в одно устройство, которое отвечает за поступление, обогрев и отвод воздушных масс. Пластинчатый рекуператор тепла при этом помогает снизить экономические затраты до минимума – тепло, которое образовывается от работы установки, используется для обогрева поступающего воздуха.

Заключение

Устройство вентиляционных систем в гаражных помещениях – обязательная мера, требуемая действующими санитарными нормами. Без грамотной схемы воздухообмена нельзя рассчитывать на правильные условия хранения автомобиля и безопасную для человеческого здоровья среду.

Используется три метода организации циркуляции воздушных масс в гаражных помещениях – естественный, комбинированный и механический. Каждый из них имеет достоинства и недостатки, описанные выше. Наиболее дешёвым и наименее эффективным считается естественный метод проветривания – здесь приходится полагаться на законы природы и благоприятствующие условия. Механический метод позволяет взять процесс под полный контроль и не ждать милости от природы, но его стоимость гораздо выше. Владелец помещения выбирает подходящий исходя из своих возможностей и специфики помещения.

Source: okuzove.ru

Читайте также

stroyka.ahuman.ru

виды, требования, делаем своими руками

Общеизвестно, что автовладельцы в гараже проводят достаточно много времени. И вот для создания удобства хозяину, а также для благоприятного длительного сохранения машины необходима правильно спланированная вытяжка в гараже. Она создаст нужное количество свежего воздуха, и в то же время удалит все ядовитые запахи. В статье ниже будет изложено о том, какие бывают виды вентилирования, схемы воздухообмена, и как можно сделать вытяжку для гаража своими руками.

Зачем нужна вытяжка в гараже

Хотя здесь и напрашивается, казалось бы, очевидный ответ, но для глубокого понимания, нужно знать задачи, стоящие перед системой вентиляции:

  1. В любое здание без подогрева, и гараж не исключение, снаружи поступает влага. Немало образуется ее и на машине, которая в ненастную погоду после езды оставлена в гараже. Своевременная вытяжка в гараже удалит создавшуюся влажность и не даст распространиться коррозии.
  2. Вместе с воздушной массой из гаража удаляются неприятные, ядовитые запахи. А также вредные для человека химические соединения, которые образуются во время работы автомобиля.
  3. Не накапливается конденсат, тем самым создаются благоприятные условия для хранения конструкции гаража, мебели, одежды и пр.
  4. В некоторых случаях просачивание свежего воздуха способствует поддержанию температуры.

А также при удалении вредных примесей улучшаются условия для хранения овощей и продуктов питания в овощной яме.

Если принимать во внимание выше перечисленные защитные свойства вытяжки, то расходы на обустройство такой системы вентилирования считаются целесообразными. Если нет негативного влияния на инструмент, технику, мебель, то они заметно дольше сберегают свои потребительские параметры в идеальном состоянии. К тому же не нужно тратиться на поддержание приемлемых санитарных и гигиенических условий.

Требования, условия работы и расчет

Нормативы СНиП

По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.

Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м

2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.

Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.

При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:

  • смотровая и овощная яма;
  • присутствие помех на пути движения воздушного потока;
  • рядом стоящие жилые здания;
  • совмещение нескольких каналов.

В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.

Какие виды вентиляции можно использовать в гараже

Существует несколько разновидностей вентилирования помещений, которые подразделяются на:

  1. Естественную вентиляцию воздуха, базирующуюся на законах физики. В данной ситуации не нужна установка каких-то дополняющих устройств, поскольку вытяжка происходит через зазоры и приточные отверстия.
  2. Вытяжку, сделанную искусственно. Здесь подразумевается моноблочный и модульный варианты. В первом случае установлен один моноблок (труба в трубе), а во втором варианте вмонтированы два блока: на забор и подачу воздуха.



Устройство принудительной вентиляции

Обустраивая искусственную вытяжную вентиляцию, нужно четко придерживаться законов аэродинамики. А также необходимо не только грамотно сделать приточные и вытяжные отверстия, но и безошибочно разместить приборы и воздуховоды.

Обычно трубы в гараже оставляют на виду, соответственно расположить их надо так, чтобы они не мешали при обслуживании автомобиля. Удобнее всего в качестве воздуховодов применять канализационные трубы, так как в стыках у них предусмотрены манжеты, способные удерживать не только воду, но и воздух.

Установка искусственной вытяжки подразделяется на 3 этапа:

  • пробивка отверстий для приточной и вытяжной вентиляции;
  • Установка патрубков и заделка щелей монтажной пеной;
  • монтаж вентиляторов.

Если выбрана модульная система вытяжки, то необходимо установить несколько блоков и подключить управляющие датчики. Установка моноблока уменьшает число узлов инженерных систем, поскольку приточный канал у него находится под внешним кожухом.

Установка принудительной циркуляции в гараже решает несколько насущных проблем:

  1. Результативное нагнетание и вытяжку воздуха посредством обводных элементов и фильтров.
  2. Дозированная работа механизмов. За счет автоматики можно точно настроить оптимальный режим для создания комфортной обстановки.
  3. Увеличение температуры поступающего воздушного потока с использованием тэнов или рекуператоров.

А также выдерживание заданных режимов посредством кондиционеров и других климатических приборов.

Устройство естественной вентиляции

При обустройстве обычной вентиляции своими руками есть свои достоинства. Не надо никаких приборов, проводов, датчиков – и это, естественно, снижает стоимость такого проекта. Относительная простота увеличивает уровень надежности. Правда здесь существует один существенный недостаток – это невозможность регулировать вытяжку в гараже при необходимости.

  1. Рассмотрим алгоритм действий при установке естественной вентиляции в гараже с площадью 20 м2:
  2. Как известно из типового ряда, для качественного притока и выхода воздуха в таком помещении нужно отверстие в 300 мм. Но проще установить две системы циркуляции из обычных труб диаметром по 100-150 мм.
  3. Отверстия сверлят перфоратором по размеченной окружности диаметром 100 или 150 мм. Разметка делается немного больше для свободного вхождения патрубка. Затем пробивается отверстие уже нужного диаметра.
  4. Вход производят на высоте 150-200 мм от пола. Выход на этом же расстоянии от потолка.
  5. Патрубок на выходе соединяют через угольник вертикальной трубой такого же размера. При этом она устанавливается выше конька (ската) крыши на 0,5 м. Сверху на верхнюю часть трубы насаживается колпак для защиты от осадков и для ускорения воздушной струи.

Соединение отдельных частей трубы производится через манжеты или силиконовый герметик.

Свежий воздух входит через нижнее отверстие и выходит в верхнее. Обычно делают подающие отверстия равными выпускным, а чтобы циркуляция воздухом охватила полностью весь гараж, каналы впуска и выпуска устанавливают в разной проекции.

Организация комбинированной вентиляции

В случае такого вида вытяжки в гараже используется естественное поступление воздуха. При необходимости для увеличения производительности запускается вентилятор на вытяжку. Такая схема вентилирования обходится дешевле, если сравнивать с системной технологией. Правда, эффект от комбинированной вентиляции будет лишь при использовании сложных каналов для прохождения воздуха.

На данное оборудование устанавливается защита от перепадов напряжения и нагревания двигателя, поскольку работает оно без присутствия автовладельца. А также, по желанию хозяина, на приборах вентиляции можно поставить датчики движения и таймер. Режимы при их использовании очень удобны для автоматического пуска системы вентилирования при въезде автомобиля и выключения ее через определенный промежуток времени.

Вентиляция в погребе гаража

Устройство воздухообмена в погребе гаража своими руками – дело довольно простое, нужно лишь правильно понимать причины для образования влажности. Ведь главной проблемой тут является удаление сырости и выдерживание необходимой температуры для сбережения овощей и заготовок. Как в любом сооружении при устройстве вытяжки, приток воздуха в погребе должен быть в нижней точке, а выход – в верхней.

Чтобы не было сильного перепада температур, при устройстве вентиляции в погребе гаража зимой рекомендуется забор воздуха делать как раз из гаража, а не снаружи строения. А также этим приемом можно осуществлять контроль над температурным режимом: зимой вход делать поближе к овощной яме, а летом настраивать у входных ворот.

Таким способом можно снизить конденсат, хотя полностью избавиться от него вряд ли удастся. Большую роль в образовании капели от конденсата играет покрытие и уклон потолка. Стены обычно не покрывают ничем, а просто наносят штукатурку с дальнейшей побелкой. Таким образом, правильное устройство вытяжки в погребе обеспечит условия для более длительного сохранения урожая.

Вентиляция в подвале гаража

Устраивая данную вытяжку, температура воздуха не играет роли, поэтому подачу воздуха при устройстве вентиляции в подвале гаража можно устраивать снаружи строения. Но чтобы не было попадания снега и дождя, мелкую сетку на конец приточной трубы необходимо поставить. В подвале естественная повышенная влажность. В связи с этим, чтобы сделать вентиляцию в подвале гаража, есть смысл настроить прогрев подаваемого воздуха.

Сделать это можно своими руками, практически одной трубой, предварительно подготовить лишь некоторые детали:

  • лист асбестоцементной трубы, размером около 1 м;
  • нихромовую спираль толщиной 0,2-04 мм с керамическими бусами;
  • два куска плоского шифера квадратной формы 1,4 × 1,4 м;
  • осевой вентилятор для установки внутрь пластмассовой трубы.

Определиться с выбором места для нагревателя. Затем остается собрать подготовленные части отопителя и запустить в работу.

Порядок сборки будет следующий:

  1. Поместить спираль внутри асбестовой трубы, концы вывести наружу и через провод соединить с вилкой.
  2. Выложить шифер на пол и стену (если она из горючего материала).
  3. Установить асбестоцементную трубу на опоры над выложенным шифером и закрепить ее.
  4. Соединить две трубы: асбестовую со спиралью и пластиковую с установленным вентилятором.

Подключить шнур со спиралью в розетку на 220 в, и включить вентилятор для вытяжки. Воздух, затягиваемый внутрь трубы, прогревается и выходит наружу уже теплый, просушивая подвальное помещение.

Нужна ли вентиляция в смотровой яме

Когда в гараже есть «канава» для осмотра машины, вроде бы, влаги не должно быть в гараже, ведь автомобиль находится не в смотровой яме, а над ней. Но это не так. Сырость будет распространяться по всему гаражному помещению в соответствии с принципом молярной массы воды. А также в самой яме должно быть хорошее состояние, поскольку автолюбителю приходится находиться там долгое время во время ремонта машины.

Если этим пренебречь, влага может сделать два аспекта риска: для конструкций гаража и для самого автомобиля. Каркас постройки будет рушиться в результате плесени, грибка. Машина же пострадает от коррозии металла, возникшей вследствие повышенной влажности от «канавы». Поэтому однозначно, вентиляция в яме гаража нужна.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

  • создание проекта;
  • приобретение нужных материалов;
  • утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется. Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха.

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Резюме

Бесспорно, воздухообмен в гаражном строении, независимо от наличия ямы или погреба является важным фактором. И это относится не только к сбережению машины и урожая. В основном, правильный воздухообмен не дает скапливаться вредным примесям в воздухе, которые могут повлиять на здоровье автовладельца. Ведь в таком помещении всегда существует риск отравиться угарным газом. Именно поэтому не стоит жалеть средств и времени на обустройство вытяжки в гараже.

aeroclima.ru

Как сделать вентиляцию в гараже. Делаем выбор между естественной или принудительной системой вентиляции гаража Схема вентиляции в двухэтажных тракторных мастерских

Для того чтобы сохранить машину в первоначальном виде, поставить её в гараж недостаточно. Помещения, в которых не установлена или работает неправильно вентиляция, губительно влияют на состояние транспортного средства. Но что делать, если в доставшемся гараже таковая отсутствует? Выход есть — создать вентиляцию своими руками.

Для чего нужна вентиляция в гараже?

На вопрос «Нужна ли вентиляция в гараже?» опытные автовладельцы в один голос отвечают: «Да». Неопровержимое доказательство такой точки зрения — последствия процессов, происходящих с машиной в невентилируемом помещении:

  • разрушающее действие влаги на металлические части и электронику автомобиля,
  • порча и гниение продуктов, хранимых на чердаке или в подвале;
  • возникновение грибка на стенах, балках из дерева.

Если в помещении отсутствует вентиляция, то накапливаются вредные вещества, пагубно влияющие на здоровье автовладельца.


Без сомнений в гараже должна быть вентиляция

По общепринятым нормам, коммуникационную систему вентилирования в хозяйственных помещениях оборудуют на одном уровне с жилыми. Воздухообмен в полном объёме совершается за день 6–10 раз. А приток воздуха составляет 180 кубометров за час.

Задачи вентиляционной системы:

  1. Удаление влаги из гаража. Попадание происходит вместе с машиной во время дождя или снега на улице.
  2. Высасывание из гаража газа и пара, они наносят вред человеческому здоровью.
  3. Сушка внешней части машины после езды под дождём или снегом.
  4. Предотвращение появление грибка на деревянных поверхностях, стенах помещения, и коррозии металлических составляющих.
  5. Просушивание подвальных и чердачных частей гаража.


Комбинированная система вентиляции более эффективна, чем естественная

Виды вентиляции и их устройство. Выбираем по своим нуждам

Независимо от высоты гаража, оборудована ли в нём смотровая яма, есть подвал или чердачное помещение, из какого материала он изготовлен, — вентиляция в этом помещении нужна. Постройку вентилируют равнозначно. Тщательно прокладывают трубы в подвалах, так как эти места подвержены возникновению сырости и затхлости больше, чем другие помещения.

Рассмотрим три типа вентиляции.

  • Естественная. Приток воздуха в гараж происходит за счёт того, что температура в помещении и за пределами отличается.

Для самопроизвольной циркуляции воздуха устанавливают два вентиляционных отверстия: вытяжное и приточное. Ускорит этот процесс дефлектор в вытяжном отверстии. Вокруг такого устройства формируется зона пониженного давления, это помогает вытягиванию загрязнённого воздуха из помещения.


Экономный вариант вентиляции в гараже

Перемещение воздушных потоков проходит на основе физических законов и атмосферных явлений:

  1. Различия плотности тёплого и холодного воздуха;
  2. Силы ветра;
  3. Перемещения воздуха из области с высоким давлением в зону с меньшим.

При установке такого вида вентиляции помните о следующем:

  1. Циркуляция воздушных потоков летом проходить не будет;
  2. Возможно возникновение сквозняка из-за резких перепадов давления;
  3. Нужно тщательно следить за состоянием отверстий и вовремя чистить их.

Этот вид вентилирования подходит тем, для кого основополагающим принципом при установке является экономия.

  • Комбинированная. Модифицированная естественная вентиляция. Разница лишь в процессе оттока обработанного воздушного массива — он выполняется специальным оборудованием.

Решение обеспечит независимость от атмосферных явлений. Схема отличается установкой электровентилятора в вытяжном отверстии. Вариант независим от природы и дешевле, чем механическая схема циркуляции. Недостаток в том, что воздух не подогревается и не очищается при попадании в систему, поэтому за отверстиями нужно тщательно следить и убирать накопившуюся пыль, грязь и наледь.

  • Механическая. Вывод отработанного воздуха и подача регулируются специальным оборудованием. Принудительная система вентиляции не имеет недостатков, которые присущи предыдущим двум вариантам.

Воздух, который поступает с улицы в модуль притока, греется и очищается, а затем проходит по помещению. Загрязнённый поток вытягивается канальным оборудованием второго модуля.


Механическая система подачи и очистки воздуха

В гараже под землёй устанавливают механическую вентиляцию, потому что механизмы первого и третьего вида не способны втягивать воздух в это помещение. Такой вариант хорош и для построек с отоплением.

Подготовка: схемы

Перед началом работ составляют схему или план, на который наносят месторасположения вентиляционных отверстий и труб для забора, оттока воздуха, размеры отверстий, чертят выкладку вентиляционных каналов.

Примеры таких схем приведены ниже. Для гаражей без подвалов и чердаков используется естественное вентилирование.


Самая простая система вентиляции (1 — движение воздуха в гараже, 2 — отверстия воздухозабора, 3 — воздуховыводящее отверстие)

Наиболее правильная схема выглядит так:

  • от пола до отверстия для забора воздуха 10–15 см; на таком же расстоянии, только до потолка противоположной стены, устраивают вытяжное;
  • диаметр отверстия для вывода воздушного потока вдвое меньше, чем заборного,
  • вентиляционная труба возвышается над уровнем крыши не менее, чем на 0.5 м.

Следует обратить внимание на то, что схема рассчитана для гаража высотой не менее 3 м. Так как отверстия притока и оттока должны находиться между собой на расстоянии 2.5–3 м.


Комбинированное вентилирование

Необходимые инструменты и материалы. Расчёт

Для ускорения работы инструменты и материалы, нужные для монтирования вентиляции, готовятся заранее.

  1. Перфоратор;
  2. Болгарка;
  3. Герметик и теплоизоляционный материал;
  4. Решётки и/или жалюзи для защиты отверстий от внешних загрязнений;
  5. Трубы для оттока воздуха из металла или пластика с сечением 100–200 мм.

Также нужны вентиляторы, если монтируется комбинированная система.


Без надёжного вентилятора сделать комбинированную систему не получится

Рассмотрим такие типы:

1. Вытяжные канальные — доступны и просты в установке. Потребление электричества не больше, чем 100 Вт. Встроенные регуляторы дают возможность изменять интенсивность проветривания. Также можно добавить дополнительные датчики, которые будут включать вентилятор при определённых показателях влажности. Оптимальный диаметр устройства 160 мм, вариант дешевле и проще — 120 мм. Выбор зависит от близости к гаражу источников влажности (рек, озёр, грунтовых вод).


Вытяжной канальный вентилятор

2. Центробежные (радиальные, «улитка»). Лучше всего справляются с вытяжкой отработанного воздуха, но дорогие и сложные при установке. Применяются в гаражах, где занимаются покраской автомобилей.


Центробежный вентилятор

3. Вихревые. Устройства третьего типа используются для вытягивания дыма при сварке или чистке форсунок.


Вихревые вентиляционные системы

Оптимальный вариант в обычный гараж на одну или две машины — вытяжной канальный вентилятор. Он хорошо справляется со своими функциями, и в то же время отличается невысокой стоимостью.

Начертив схему и выбрав инструменты, рассчитывают диаметр каналов вентиляции. Формулы основаны на размерах гаража. Для примера возьмём помещение со сторонами 6 и 4 метра. Площадь, таким образом, составляет 24 м2. По требованиям и нормам, на десять квадратных метров гаража нужен воздуховод с диаметром в 15 см. Рассчитать диаметр воздуховода можно по следующей формуле:

(S/a)*d, где S — площадь гаража, a — 10 м2, умножаем на d — 15 см диаметра воздуховода.

И

www.uchitak.ru

Вентиляция гаража своими руками — виды, схемы, правила обустройства



Правильная организация вентиляционной системы в гаражном строении определяется ее эффективностью. Чтобы качественно обустроить проветривание данного помещения, необходимо знать некоторые основы аэродинамики, расчет и мощность вытяжной, приточной систем, санитарно-гигиенические нормы, требования. Исходя из полученных данных станет вырисовываться вентиляция гаража схема. Ее качественная организация обеспечит нормализацию микроклиматической среды гаражного пространства.

Блок: 1/9 | Кол-во символов: 481
Источник: https://foundmaster.ru/ventilation/osnovnye-shemy-ventilyatsii-garazha.html

Разделы статьи

Нужна ли вентиляция в гараже

Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:

  1. Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
  2. Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
  3. Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
  4. В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.

Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.

Разумное решение – пространство под гаражом часто используют для строительства многофункционального погребаПравильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов

С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха





Спросить у специалиста

“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”

Блок: 2/7 | Кол-во символов: 2032
Источник: https://seti.guru/ventilyatsiya-v-garazhe-svoimi-rukami-shema

Естественная или механическая

Прежде, чем устраивать монтажные работы по установке вентиляционного оборудования, необходимо определиться, какой тип проветривания оптимально подойдет для гаражного помещения. Это зависит от объема помещения, наличия подземных отделений (смотровая яма, овощное хранилище, подвал), вида производящихся работ, степень их опасности для здоровья автовладельца, частоты использования строения, его конструкции.

Перечисленные факторы определяют, какую вентсистему устанавливать: механическую или естественную. Каждая обладает своими преимуществами, совпадающими с определенным типом сооружения.

Плюсы естественного способа вентилирования:

  • минимальная стоимость исходных материалов;
  • стандартный набор инструментов;
  • легкость монтажа;
  • простота эксплуатации;
  • возможность усовершенствования.

Недостатки:

  • малоэффективна летом из-за незначительной разницы температур;
  • влияние погодных условий, направления ветра, времени года;
  • недостаточно производительности для удаления сильно загрязненного воздуха.



Преимущества механического вентилирования:

  • отсутствует подверженность влиянию атмосферных условий, силы, направления ветра;
  • возможность варьировать месторасположение вентиляционных проемов;
  • высокий показатель производительной мощности;
  • качественная нормализация температурно-влажностного показателя воздушной среды общегаражного пространства;
  • вариативность выбора механических средств принудительного побуждения воздухообмена.

Минусы:

  • более высокая стоимость;
  • необходимость подведения электрической проводки;
  • затраты на электроэнергию;
  • усложненный вариант установки вентиляционной системы;
  • уровень рабочего шума вентилятора.

Аэрацию целесообразно устанавливать внутри небольших гаражных строений, лишенных подземных отделений погреба, ямы осмотра (например, железный тип конструкции). Усложненная механическая схема оправдана на больших, объемных пространствах, где требуется высокая производительная мощность, кратность смены воздушных потоков.

Часто выбирают гибрид механической системы и аэрации – комбинированный способ проветривания, когда устанавливается только вытяжной вентилятор, удаляющий отработанный воздухопоток верхних слоев помещения. Нижние слои естественным образом заполняются свежим приточным потоком.

Блок: 2/9 | Кол-во символов: 2303
Источник: https://foundmaster.ru/ventilation/osnovnye-shemy-ventilyatsii-garazha.html

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие недооценивают важность наличия правильной вентиляции в гараже, считая, что отравление угарным газом не слишком опасно. Но это весьма опасное заблуждение. Основная опасность состоит в том, что человек практически не чувствует, как угарный газ воздействует на организм. Достаточно нескольких минут, чтобы он потерял сознание. А закончится это может летальным исходом, как чаще всего и происходит.

Снаружи приточка выглядит практически незаметно

Рассмотрим различные способы того, как правильно сделать вентиляцию гаража своими руками, а также сравним эффективность того или иного вида. Ведь не всегда будет достаточно естественных потоков воздуха – иногда необходимо наличие и дополнительных приспособлений. К тому же вентиляция погреба или подвала гаража так же имеет свои нюансы.

Устройство в гараже естественной вентиляции

Устроить естественную вентиляцию гаража с подвалом можно по принципу, схожему с воздухообменом выгребной ямы. Для этого слишком больших затрат времени и средств не понадобится. Но необходимо понимать, что приток воздуха и его отвод должны осуществляться из разных углов помещения. Идеальным вариантом будут противоположные по диагонали. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.

Устройство подобной вентиляции обойдется достаточно дорого

Если рассмотреть чуть подробнее, то приток осуществляется по трубе, верхняя часть которой находится выше уровня пола гаража на 15-25 см, а нижняя – на том же уровне от пола подвала. При этом вытяжка располагается под потолком подпола и выводится как можно выше.

Важная информация! Чем выше будет находиться верхний край вытяжной трубы, тем лучше будет работать устроенная своими руками вентиляция гаража. Причина этому объясняется простейшими законами физики из школьного курса.

При этом устраивать воздухообмен только лишь в подвале нерационально. Обычно вместе с ним предусматривается и схема естественной вентиляции гаража своими руками. Дело в том, что скомбинировать их намного выгоднее и проще, чем делать отдельные контуры на эти помещения.

Отсутствие вентиляции приведет к постоянной сырости внутри помещения

Но, как уже упоминалось, не всегда естественный отток воздуха может справиться с отводом отработанных выхлопных газов из помещения. Многие автолюбители для этой цели держат в гараже гибкий толстый резиновый шланг, один конец которой одевается на выхлопную трубу, а второй выводится за пределы гаража. Конечно, подобным способом достигается максимальный отвод ядовитых газов наружу, но он не очень удобен по той причине, что появляется необходимость загонять автомобиль в гараж лишь в определенном положении, например, передом. Если же машина становится наоборот, то подобное приспособление уже невозможно подвести к выхлопной трубе. В этом случае необходимо устройство принудительной вентиляции.

Устройство принудительной вентиляции гаража и его варианты

Если делать все правильно, то при подобной работе необходимы некоторые расчеты. Но чаще всего автомобилисты делают по-другому. Двигатель с вентилятором берется помощнее, там самым отпадает необходимость вычислений. И все же это тоже «палка о двух концах». Ведь в таком случае возникает проблема переплаты за электроэнергию, которая расходуется бесполезно.

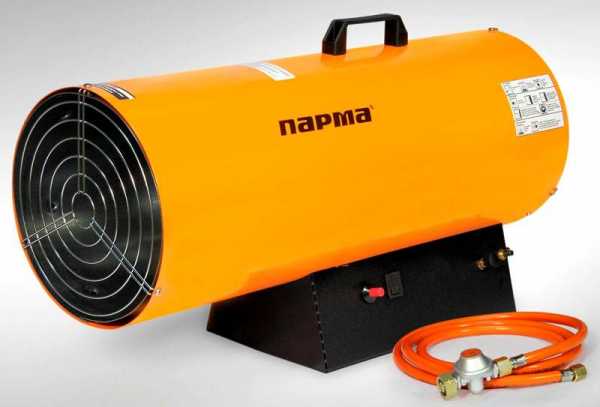

Достаточно дорогое, но при этом эффективное устройство для подачи и нагрева воздуха

Имеет смысл досконально разобраться в расчетах необходимой принудительной вентиляции своими руками в гараже, каким образом их произвести и что для этого потребуется. По нормам СанПиН воздухообмен должен составлять 180 л/ч на каждые 10 м2. Причем это касается как естественной, так и принудительной вентиляции в подвале гаража и в самом боксе.

Конечно, с одной стороны может показаться, что принудительная вентиляция имеет только лишь плюсы, однако это не совсем так. Есть у нее и свои недостатки:

  • Обратные клапаны в вытяжке заводского производства с электроприводом достаточно жесткие, а значит при отсутствии электроэнергии воздухообмен будет полностью перекрыт;
  • Дополнительная проводка создает опасность замыкания и самовозгорания, особенно при неправильном монтаже;
  • Как и любое электрооборудование, вытяжные двигатели требуют периодической ревизии и обслуживания.
  • Затраты на электроэнергию тоже стоить принять во внимание.

При правильном расчете вентиляции гаража с газами от автомобиля может справиться и естественная вентиляция, однако здесь есть небольшой нюанс.

Забор воздуха для вентиляции выглядит довольно эстетично

Важный совет! Если планируется устройство лишь естественной вентиляции, то не стоит делать вытяжную трубу большого диаметра и в одном месте. Лучше смонтировать несколько вытяжек в разных местах. Это обеспечит намного лучший воздухообмен.

И все же, если есть подозрение, что подобная схема не справится, существует вариант комбинации обоих типов, о чем сейчас и поговорим.

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Организация комбинированной вентиляции гаража и подвала и как ее лучше устроить

В этом случае в помещении помимо естественной делается и принудительная подача либо отвод воздуха. Преимущество подобной схемы в том, что даже при отсутствии напряжения в сети, воздух будет свободно поступать в гараж или погреб и так же свободно удаляться. Однако, следует понимать, что зимой в таком помещении будет значительно холоднее, но и эта проблема решаема. Обычно воздуховоды приточно-вытяжных систем вентиляции в гараже можно с легкостью заглушить, открывая их только тогда, когда это необходимо.

Попробуем рассмотреть более подробно, каким образом можно устроить комбинированную вентиляцию своими руками при помощи небольшого фотоотчета.

Фото примерВыполняемые действия
Для начала имеет смысл составить примерную схему циркуляции воздуха в гараже и погребе или подвале. Сделать это можно на любой фанерке или листке бумаги – значения не имеет. Ее единственный смысл – помочь определиться со способом устройства
Именно такими трубами из пластика, диаметром 110 мм наиболее удобно монтировать всю схему. На фото примере показана приточка воздуха из самого гаража в погреб или подвал. Дело в том, что делать его можно (и даже удобнее) в противоположном от ворот углу. При таком расположении воздух будет немного нагреваться, проходя через помещение, тем самым создавая более высокую температуру внизу. Особенно это актуально, если в погребе хранятся овощи
А здесь показан вывод воздуха из подвала. Немного ниже объясним, каким образом все устроено внизу
Сверху, над гаражом, на трубе обязательна подобная насадка – рефлектор. При этом указанные отверстия должны быть как можно шире. Имеет смысл даже расширить их при помощи дрели. Многие скажут, что таким образом холодный воздух при помощи ветра может пойти обратно, но это не так. Напротив, он поможет усилить поток на вытяжку
В этом фото примере показано отверстие, на которое можно установить вентилятор, тем самым скомбинировав естественную и принудительную вытяжку. Зимой, когда в гараже нет автомобиля, его имеет смысл перекрыть
Маркером (вдоль верхнего угла) отмечено место, куда в последствии будет установлена пластиковая труба вытяжки с отверстиями. Это позволит лучше удалять угарный газ из помещения при работе двигателя.
Пенопласт здесь не позволяет образовываться конденсату, что достаточно важно. Именно в верхней точке он будет скапливаться, независимо от качества вытяжки
Потолок погреба или подвала так же необходимо обшить пенопластом и основательно пропенить швы. Сейчас объясним назначение этих действий. Даже если потолок из бетона или кирпича, грунт, находящийся выше, будет холоднее, чем воздух в помещении. Таким образом это будет способствовать образованию конденсата не потолке, что повысит влажность в помещении. Ошибкой будет считать, что при этом вся влага будет скапливаться между потолком и пенопластом. Ведь при отсутствии там тепла (материал его туда просто не пропустит) исчезают условия образования конденсата
Все же небольшая влажность в помещении нужна. Именно по этой причине нужно поставить хотя-бы литровую банку с водой в погребе. В нашем случае это ведро с водой и известью, что более практично
Ну и напоследок нельзя не упомянуть о покрытии потолка гаража. Именно оно дополнит всю систему вентиляции, позволив ей работать более функционально.

Как становится понятно, схема вентиляции включает в себя не только устройство воздухообмена. Очень важны в этом деле и другие факторы, такие как утепление. Ну а для более полного понятия всей подобной работы, предлагаем просмотреть небольшое видео вентиляции в гараже, выполненной не профессионалами, а обычными домашними мастерами:

Блок: 3/7 | Кол-во символов: 8800
Источник: https://HouseChief.ru/ventilyaciya-v-garazhe-svoimi-rukami-skhema.html

СНиП и вентиляция

Для нежилых помещений нормы вентил

kachestvolife.club

схема и правильная реализация проекта

Не секрет, что большинство автолюбителей проводит в достаточно много времени. Также не вызывает сомнения и то, что выхлопные газы от работающего двигателя очень вредны и даже опасны для жизни. Именно по этой причине сегодня мы поговорим о том, как должна быть устроена в гараже своими руками, схема циркуляции воздуха в подобных помещениях, а также какие ее виды бывают. Ведь в гараже необходим не только отвод газов, но и поддержание влажности на необходимом уровне – ее избыток сокращает срок службы автомобиля. Да и собранный урожай в сыром вряд ли долго сохранится. Итак, приступим.

Читайте в статье

Нужна ли в гараже вентиляция и каковы ее плюсы

В первую очередь необходима для отвода выхлопных газов, но все же это не единственная ее функция. на автомобиле заносится некоторое количество наледи и снега или даже дождевой воды. Если влаге некуда будет уходить, то вполне естественно, что она будет оседать на автомашине в виде конденсата. В результате коррозия кузова обеспечена.

Так же вентиляция в гараже, схема которой устроена правильно, поможет удалить влагу из погреба или смотровой ямы. Ведь согласитесь, что неприятно спускаться в подвал если там вода или грязь. Вообще, устройство вентиляции для гаража может быть выполнено различными способами, о которых мы расскажем подробнее чуть ниже. А сейчас необходимо понять, каким образом выполняется устройство вентиляции в гараже.


Основываясь на законах физики, теплый воздух всегда поднимается вверх. По этой причине приток его должен осуществляться снизу. Ведь каким бы гараж ни был, температура в нем всегда будет несколько выше, чем на улице. И если вентиляция для гаража устроена правильно, то даже при условии естественного притока, ее вполне будет достаточно. Если же автомобиль часто находится в гараже в заведенном состоянии, то лучше устроить принудительную вентиляцию.

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие недооценивают важность наличия правильной вентиляции в гараже, считая, что отравление угарным газом не слишком опасно. Но это весьма опасное заблуждение. Основная опасность состоит в том, что человек практически не чувствует, как угарный газ воздействует на организм. Достаточно нескольких минут, чтобы он потерял сознание. А закончится это может летальным исходом, как чаще всего и происходит.


Рассмотрим различные способы того, как правильно сделать вентиляцию гаража своими руками, а также сравним эффективность того или иного вида. Ведь не всегда будет достаточно естественных потоков воздуха – иногда необходимо наличие и дополнительных приспособлений. К тому же вентиляция погреба или подвала гаража так же имеет свои нюансы.

Устройство в гараже естественной вентиляции

Устроить естественную вентиляцию гаража с подвалом можно по принципу, схожему с воздухообменом выгребной ямы. Для этого слишком больших затрат времени и средств не понадобится. Но необходимо понимать, что приток воздуха и его отвод должны осуществляться из разных углов помещения. Идеальным вариантом будут противоположные по диагонали. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.


Если рассмотреть чуть подробнее, то приток осуществляется по трубе, верхняя часть которой находится выше уровня пола гаража на 15-25 см, а нижняя – на том же уровне от пола подвала. При этом вытяжка располагается под потолком подпола и выводится как можно выше.

Важная информация! Чем выше будет находиться верхний край вытяжной трубы, тем лучше будет работать устроенная своими руками вентиляция гаража. Причина этому объясняется простейшими законами физики из школьного курса.

При этом устраивать воздухообмен

moesms.ru

РубрикаРазное

Добавить комментарий
