Вентиляция в гараже схема расчет и устройство – Вентиляция гаража своими руками: виды, схемы, правила обустройства

Содержание

как правильно рассчитать и установить

В работе с автомобильной химией обязательное условие – качественная вентиляция в гараже, иначе человек получит отравление парами, а может и потерять сознание. При ежедневном использовании гаража недостаточное проветривание приведёт к образованию конденсата, отчего ускоряется появление коррозии на элементах кузова и силового агрегата машины. Испарение жидкости и отвод выхлопных газов способствуют сохранению автомобиля и всего гаража в исправном состоянии. Дальше рассмотрим, как сделать вентиляцию в гараже правильно.

Зачем нужна вентиляция?

Вентиляция для гаража необходима по нескольким основным причинам:

поддержание рабочего уровня влажности. В холодное время года автомобиль приезжает, неизбежно занося снег и лёд на подкрылках, порогах и других поверхностях. В помещении снег превращается в жидкость, а затем в пар, отчего повышается концентрация влаги. Высокая влажность ухудшает состояние авто;

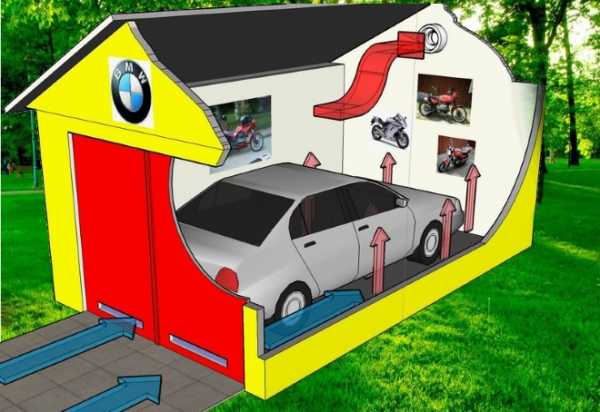

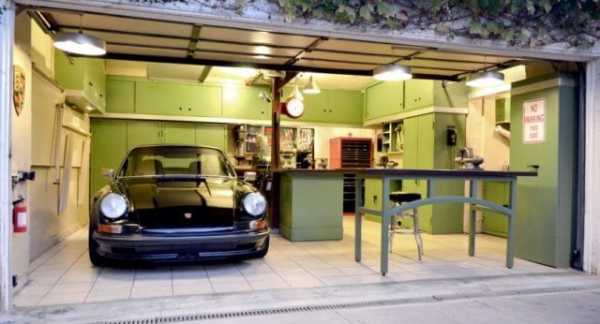

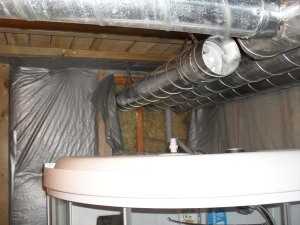

Вентиляция в гараже

просушивание кузова после путешествия в дождливую или снежную погоду. Вентиляция гаража отвечает за сухость автомобиля;
отвод конденсата и предотвращение оседания влаги на стенах и потолке. Влага негативно влияет на бетон, железо и дерево – основные материалы, из которых построен гараж. Без должного уровня проветривания смотровая яма опадёт, а облицовка деформируется;
устранение вредных испарений. Автомобиль выделяет выхлопные газы, постоянный запах бензина и работы с химией ухудшают микроклимат в помещении. При длительном нахождении в гараже без вытяжки, человек чувствует себя вялым, слабым, иногда наступают раздражения слизистой оболочке, головокружения и обмороки.

Особенности гаражной вентиляции

Гараж изначально предусматривался для проведения ремонтных работ и складирования инструментов. Со временем его роль стала значимей, так как стены и ворота защищают от угона. Все перечисленные преимущества гаража нивелирует отсутствие вытяжки: автомобиль быстрее подвергается коррозии и требует больших затрат на уход.

После длительно путешествия в дождливую погоду или при поездке по снежным дорогам автомобиль неизбежно привозит часть влаги с собой в гараж. Боксы для хранения машины чаще всего невелики, они легко подвержены изменению атмосферы. При сохранении влаги в помещении появляются многочисленные очаги коррозии. Для правильного хранения ТС необходимо обеспечивать смену влажного воздуха 6-10 раз/час.

Особенности гаражной вентиляции

Согласно СНиПу 21-02-99, хранение транспортного средства в зимнее время должно выполняться в отапливаемом боксе с температурой 6°С. Если удаётся поддерживать температуру без отопления, это также допускается нормативами. При повышении уровня тепла до 15°С водитель чувствует себя более комфортно, но ускоряется процесс таяния, на автомобиль это оказывает разрушительное влияние.

Вентиляция гаража в отношении обмена воздуха регулируется нормативом ОНТП 01-91. В документе указывается минимальный объём воздухообмена – 150 м3/ч на 1 место для авто.

На первый взгляд, достаточно установить диаметр труб для воздуховода и вентилятор, а другой, такой же элемент, на вытяжку и процедура завершена. Стоит учитывать, что в России суровый климат, система притока и вытяжки должна проектироваться более тщательно.

Какой бывает система обмена воздуха?

Вентиляция бывает:

естественная. В её основе используется природная циркуляция воздуха из-за изменения температурного режима помещения и воздуха. Вентиляция своими руками требует минимальных вложений;

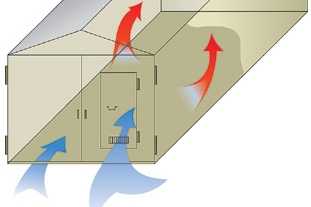

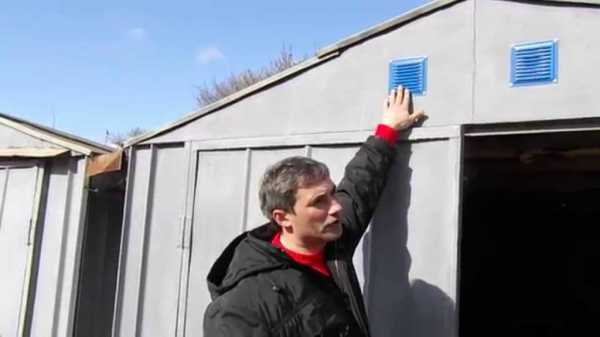

Естественная вентиляция в гараже

механическая. Устанавливается вентилятор для гаража, который искусственно ускоряет процесс оттока воздуха. Специальные вентиляционные устройства устанавливаются как на приток, так и на отток. Система может состоять из 1 или 2 каналов;

комбинированная. Поступление воздуха выполняется естественным образом, а отвод ускоряет вентилятор.

Какой вариант будет наиболее подходящим покажет расчёт и предполагаемая сумма вложений.

Виды вентиляционных систем

Естественная система

Естественная вентиляция в гараже должна планироваться ещё в процессе постройки сооружения. Если помещение уже выстроено и длительное время находится в использовании, его также возможно оборудовать вытяжкой. Перед тем как сделать вентиляцию в гараже, мастеру придётся сделать отверстия в стенах. Создать идеальную дыру не получится, потребуется цементный раствор и герметик.

Правильная вентиляция в гараже всегда учитывает качественный воздухообмен в подвале. Потребуется две пары труб, одна будет проветривать подвальное помещение, а другая – помещение для хранения автомобиля. Отверстия на входе устанавливают с одной стороны подвала на высоте 10 см и выше, а выходные каналы пробивают возле потолка на расстоянии 10 см, желательно на высоте 2 м от уровня пола.

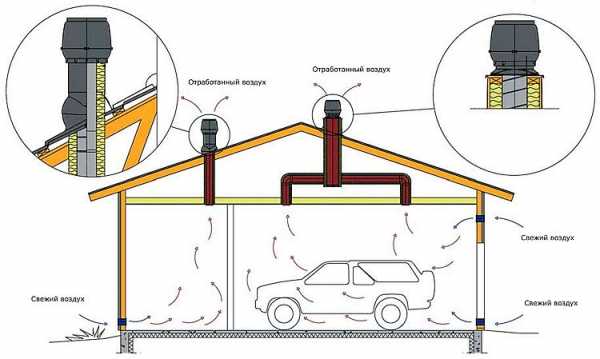

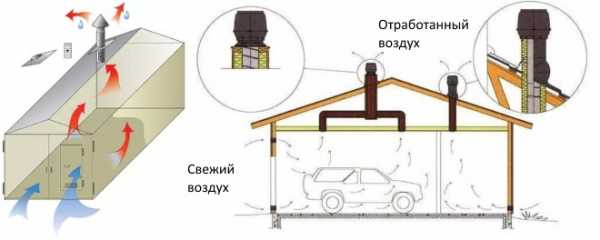

Схема естественной вентиляции гаража

Окончание выходной трубы, которая будет находиться поблизости с полом, следует приподнять, обычно устанавливают на 50 см выше крыши. Конец входной трубы размещают на улице на высоте около 20 см над уровнем подвального помещения или в гараже несколько выше пола (10-15 см).

Согласно утверждениям специалистов, правильная вентиляция гаража своими руками обязательно оборудуется защитными элементами:

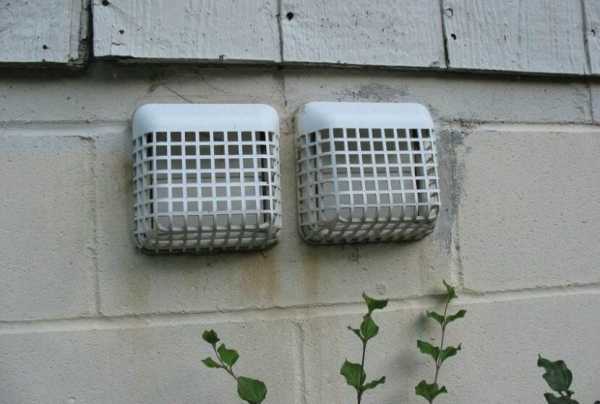

решётка из алюминия предназначенная для защиты от попадания больших насекомых, мышей и крыс;
насадки типа «зонтик» для ограждения трубы от дождя и снега;
задвижки для регулировки уровня тока воздуха зимой, позволяющие открывать и закрывать воздуховод.

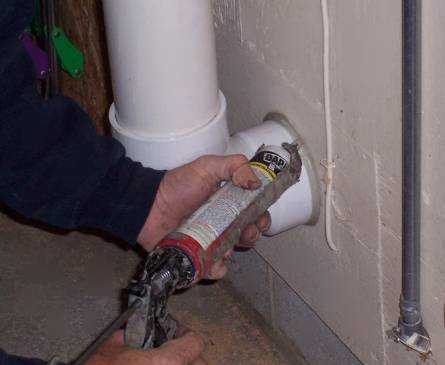

При монтаже вентиляционной системы своими руками рекомендуется соблюдать основные правила:

правильно подбирать место. Важно создать выход труб с минимальным количеством изгибов;
труба на выходе должна утепляться для избегания замерзания конденсата зимой;
диаметр труб должен быть равномерный на протяжении всей вытяжной системы.

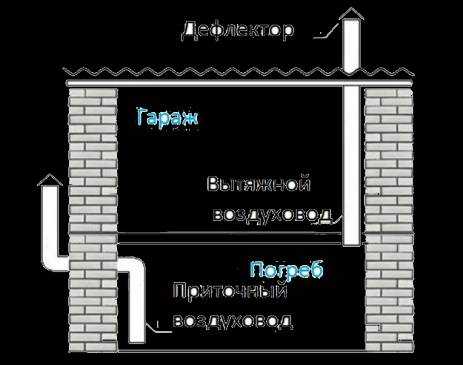

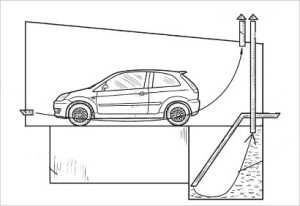

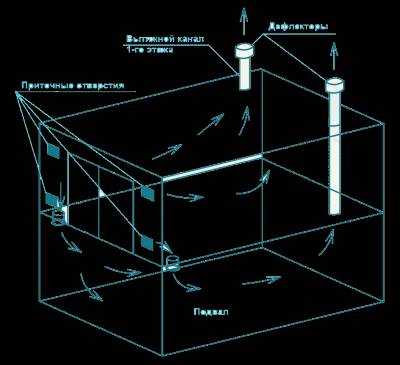

Схема естественной вентиляции гаража с погребом и смотровой ямой

Как улучшить работу естественной вытяжки гаража?

Если исключить из вентиляции вентилятор для ускорения обмена воздуха, для достижения стабильного и полноценного обновления воздушных масс следует придерживаться одного из двух способов: монтаж дефлектора, нагрев трубы на выходе.

После прогревания уменьшается вес тёплых масс в сравнении с воздухом, проступающим через приток. Он поднимается и выходит через канал вытяжки, а на смену приходит свежий воздух. Указанный принцип приводит к выравниванию давления внутри помещения и снаружи.

Чтобы прогревание воздуха сделать более эффективным, актуально для холодных гаражей, рекомендуется обработать вытяжку краской чёрного цвета. Благодаря максимальному нагреву стенок воздухопровода от солнца, воздушные массы подогреются и наступит более интенсивный воздухообмен. Если планируете окрашивание вентиляции, важно не выполнять теплоизоляцию, она нужна для прогревания воздуха лампой накаливания.

С приходом осени температура сильно уменьшается, автомобиль не испытывает трудностей от этого, а на функционировании вытяжной системы данный фактор сказывается крайне негативно. Двигатель в процессе остывания отдаст тепло за 1 час, уже через 2-3 часа температура стабилизируется, уровнявшись с уличной. Естественный метод вентиляции станет бездейственным.

Для сохранения достаточного уровня воздухообмена и предотвращения обледенения канала внутрь устанавливается лампа накаливания на 40 Вт. Процедура простая: соединить патрон под отверстием вертикальной вытяжки, вкрутить лампочку и подключить к сети. Благодаря создаваемому теплу, воздушные массы будут двигаться со скоростью от 0,2 до 0,4 м/с.

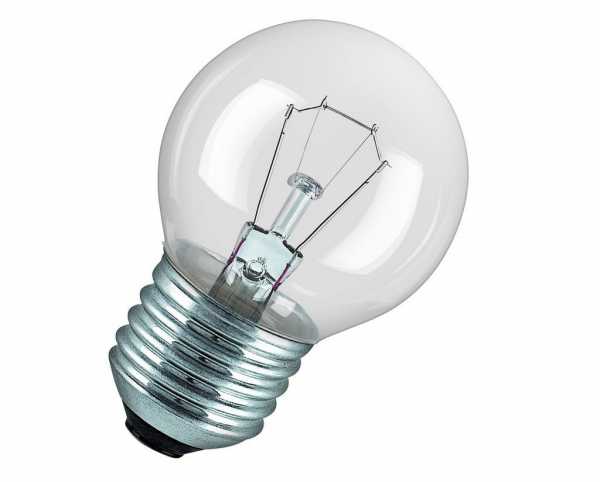

Лампа накаливания OSRAM 40 Вт E14

Поверх канала воздуховода укладывается теплоизоляция, по необходимости сверху наносится изоляция от влаги, при намокании теплоизоляционный материал потеряет часть технических характеристик. Если гараж большой, поставить одну лампочку может оказаться недостаточной мерой, воздух остывает быстрее, чем вытесняет другой.

Отметим LED-освещение и люминесцентные лампы не влияют на скорость воздухообмена, так как практически не выделяют тепло. Подходят исключительно лампы накаливания.

Механическая вентиляция

Под механическим видом подразумевается принудительная циркуляция воздуха из-за работы электрических устройств. Перед внедрением системы стоит определиться с подходящим аппаратом для указанных целей.

Сегодня для устройства вентиляционной системы используют:

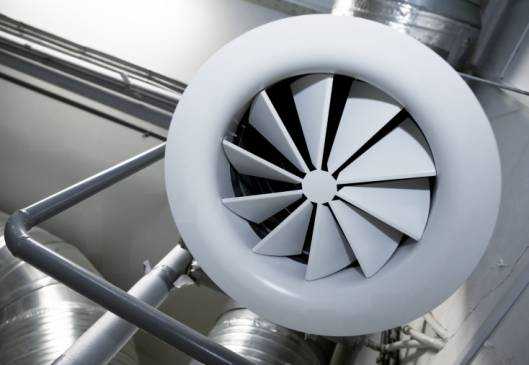

поворотный диффузор-флюгер, монтируется сверху впускной трубы;
дефлектор (турбина или волпер), устанавливается сверху трубы на выходе;
лампочка для нагревания «миньон», располагается в выходном канале для прогревания воздуха.

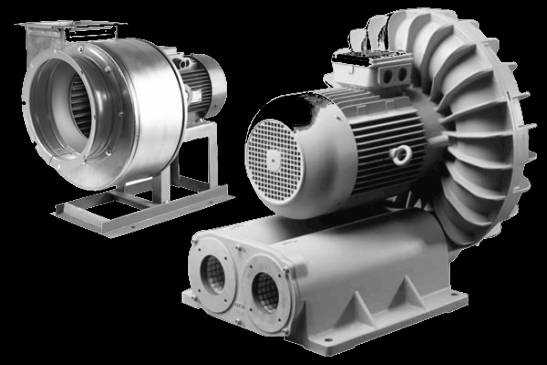

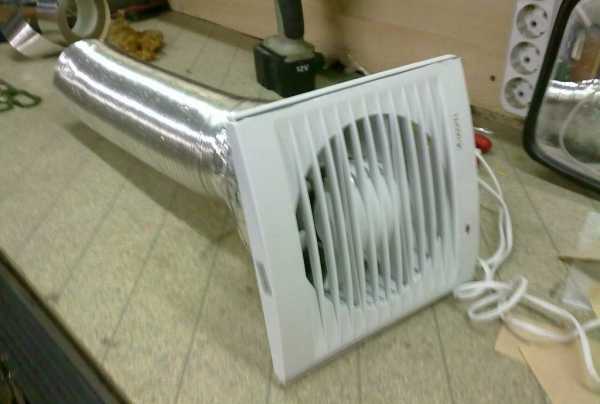

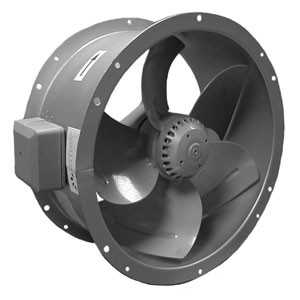

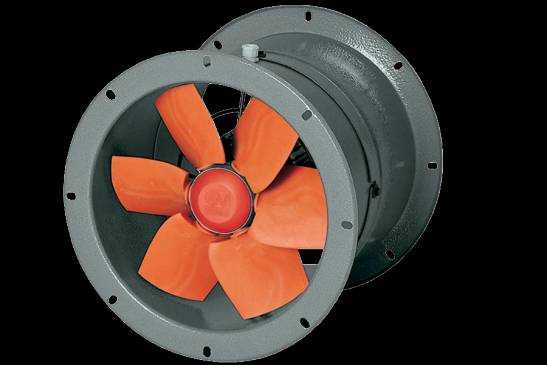

Вытяжной вентилятор для гаража – это самый популярный и эффективный метод создания качественной циркуляции в гараже, который не зависит от температуры окружающей среды.

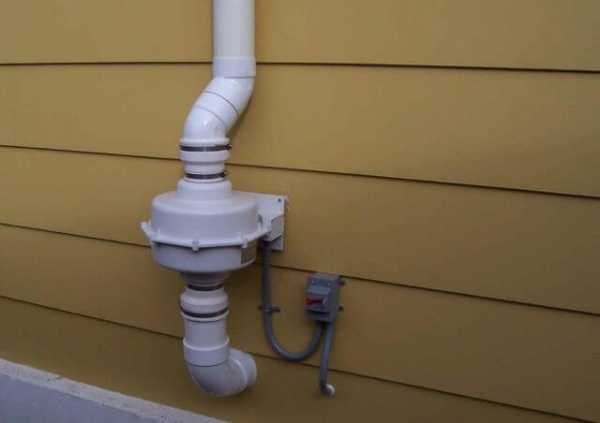

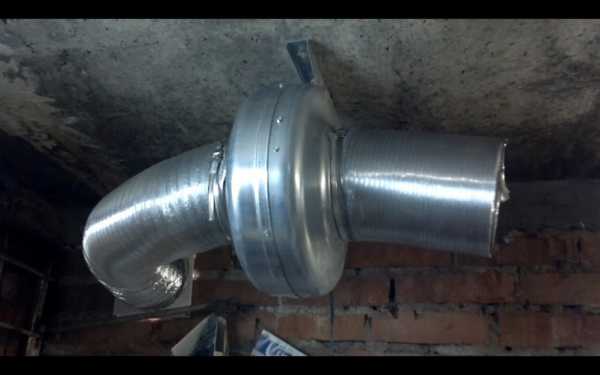

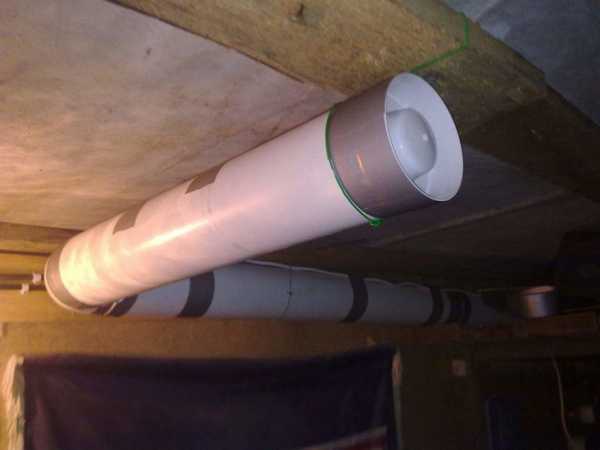

Вытяжной вентилятор для гаража

Механическая вентиляция в гараже своими руками ничем не отличается от естественного метода обмена воздуха. Ключевым отличием является возможность устанавливать 1 трубу, разделённую на 2 или 3 канала. Правильный монтаж сводится к обработке трубы герметиком, качественному подключению к электрической цепи и защите провода от попадания влаги.

Комбинированная система

Система комбинированной вентиляции – это установка 2 труб для входа и выхода воздуха, а на одной из них устанавливается вентилятор. После выталкивания отработанной воздушной массы, её место займёт чистый воздух. Комбинированная конструкция является выгодным решением для создания вентиляции с минимальными затратами, дополнительно отличается достаточным уровнем эффективности. Вентилятор в гараж и трубы стоят дёшево, а работу можно выполнить самостоятельно.

Разработка схемы

Создание схемы воздухообмена производится на стадии проектирования гаража. В схеме рассчитывается количество и положение вентиляционных отверстий. При наличии подвала или подсобного помещения, следует рассчитать циркуляцию воздуха в них.

Величина трубы и численность отверстий зависит от высоты, габаритов и количества машиномест в гараже. При планировании наземных и подземных трубопроводов оценивают циркуляцию воздуха.

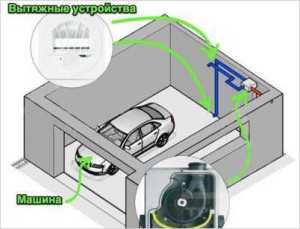

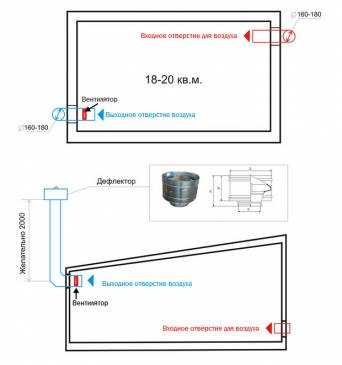

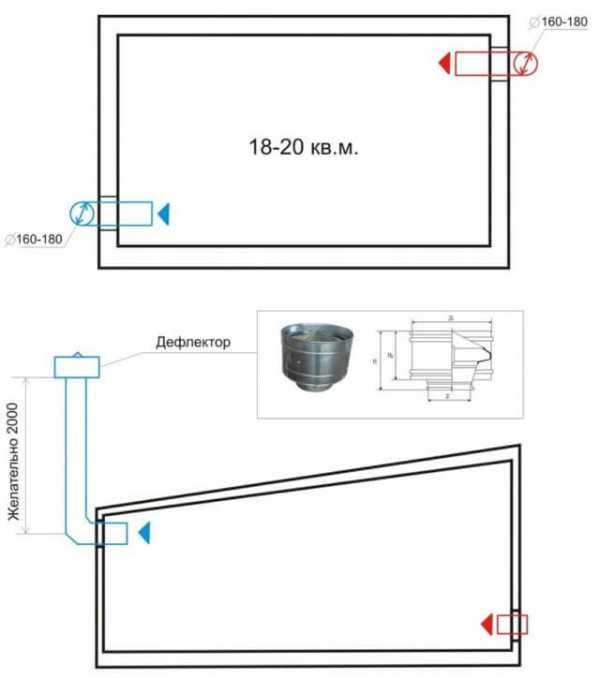

Схема вентиляции гаража

Расчет вентиляционных отверстий

Расчет вентиляции гаража в отношении диаметра труб может выполняться несколькими способами:

на 1 м2 площади потребуется установка трубы диаметром 15 мм. Для гаража 30 м2 устанавливается 450 мм трубы;
рассчитывается площадь всех отверстий как 0,3% от площади. Схема более актуальна для устройства одноканального проветривания механическим элементом.

В СНиП записано, что на 1 легковой автомобиль обязательно должно приходить 180 м3/ч. За рубежом показатель в 2 раза выше.

Вентиляция в гараже — как сделать своими руками

Гараж является достаточно специфическим местом, назначением которого является обеспечение сохранности автомобиля и создание оптимальных условий для его обслуживания. Также он служит местом для хранения различного рода химических средств и реагентов, необходимых для диагностики, прочистки и повышения работоспособности различных механизмов. Все они неминуемо загрязняют воздух и способны принести существенный вред здоровью.

Вентиляция в гараже не только поможет создать хороший микроклимат, но и обеспечит наилучшие условия для обслуживания автомобиля.

Последствия нарушения циркуляции воздуха

Создание оптимальных условий для работы людей является приоритетной задачей, возникающей еще на этапе проектировки гаража. Подобный объект отличается от любых хозяйственных построек не только своим назначением, но и многофункциональностью. Хранение инструмента, строительных материалов, различных химических веществ, установка станков, ремонт и обслуживание автомобиля — вот лишь малая часть тех задач, под которые может быть использован гараж. Выполнение подобных задач сопряжено с выделением огромного количества токсинов и эфиров, накапливающихся в воздухе и способных повлиять на здоровье человека.

В закрытом пространстве концентрация отравляющих веществ может достигать критических значений. Дышать таким воздухом становится не только крайне неприятно, но и опасно. Кроме того, нарушение воздухообмена чревато появлением ряда специфических реакций, способных доставить немало проблем, как самому человеку, так и его автомобилю:

повышается влажность;
развивается плесень и различные насекомые;
нарушается теплообмен;
усиливается коррозия;
повышается токсичность воздуха;
образовывается конденсат.

Приведенные выше факторы являются прямым следствием застоя воздушных масс в помещении. Под воздействием повышенной влажности и нарушения теплообмена внутри гаража активизируется коррозия, а выпадение конденсата лишь увеличивает ее действие. В результате кузов автомобиля, весь инструмент и другие металлические элементы покрываются слоем ржавчины за считанные дни.

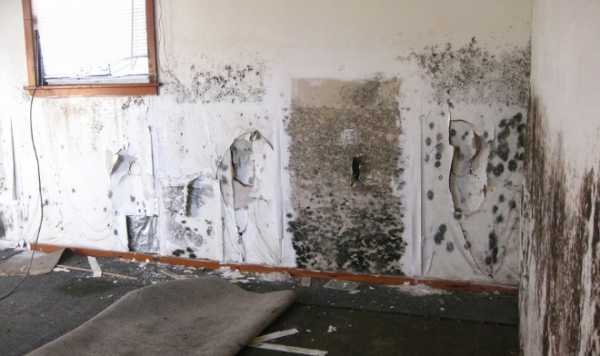

Отсутствие вентиляции приводит к серьезным последствиям

Еще одним следствием плохой вентиляции служит появление грибка, для которого сырость является главным катализатором роста. Выпадение конденсата усугубляет ситуацию и приводит к тому, что плесень начинает развиваться ускоренными темпами. Ее распространение, помимо нарушения эстетического внешнего вида помещения, несет в себе множество опасностей для здоровья. При попадании в организм, споры грибка могут привести к развитию множества болезней, начиная от аллергического ринита и заканчивая тяжелейшими поражениями легких.

Виды вентиляционных систем и требования к ним

Застой воздуха может доставить немало проблем, а решить их достаточно просто, создав полноценную вентиляционную систему. Именно она обеспечит выведение отработанного воздуха и наполнит помещение свежестью. На сегодняшний день существует несколько вариантов формирования вентиляции, которые выглядят следующим образом:

естественная;
принудительная;
комбинированная.

Устройство вентиляции в гараже может быть исполнено одним из приведенных выше способов. При этом каждый из них имеет свои особенности, составляющие и принцип действия. Выбор конкретной схемы осуществляется на основании имеющихся параметров постройки и исходя из ее назначения.

Важно! Согласно СНиП вентиляция гаража должна обеспечивать поступление 180 куб.м. свежего воздуха ежечасно.

Подобный показатель дает возможность вывести любые токсические вещества, убрать сырость и создать оптимальный микроклимат в помещении. Следует отметить, что этот показатель используется лишь в государствах бывшего соцлагеря, а в европейских странах он составляет 360 куб.м./ч.

Расчет системы вентиляции является одним из главных этапов ее проектировки. Для организации необходимой циркуляции воздушных масс вентиляционная труба должна иметь оптимальное сечение. Маленький диаметр воздушного канала не позволит создать должный воздухообмен, а слишком большой приведет к лишним материальным затратам. Согласно технической документации на 1 метр площади помещения необходимо использование 15 мм вентиляционной трубы. Таким образом, для гаража с площадью 15 м² понадобится установка 225 мм воздушного канала.

Определение оптимальных параметров системы играет важную роль, поскольку дает возможность не только продумать ее расположение, но и заранее подготовить отверстия для труб и места их крепления. Это существенно ускорит проведение работ по монтажу и позволит сэкономить часть материальных средств.

Естественная вентиляция гаража

Естественная вентиляция в гараже базируется на элементарных законах физики и разности температуры воздуха в помещении. Из этого следует, что подогретый воздух поднимается к потолку, а прохладный, наоборот, опускается к полу.

Используя подобный принцип, система вентиляции в гараже включает в себя всего два канала — вводный и выводящий. Первый из них располагается не выше 15-20 см от пола, а второй не ниже 10-15 см от потолка или непосредственно в нем. При этом для обеспечения полноценной циркуляции воздуха, выводящий вентиляционный канал располагается выше уровня крыши на 50-80 см и утепляется, что дает возможность выйти из ветровой тени и обеспечить хорошую тягу.

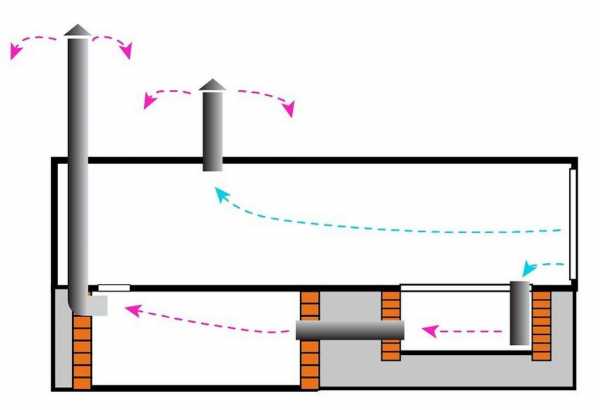

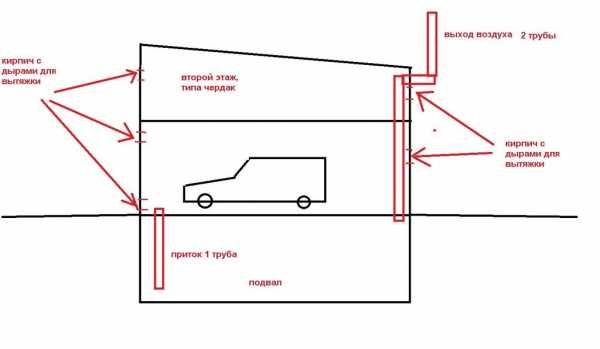

Схема естественной вентиляции гаража

Вводное отверстие располагается на противоположной стене от выводящего и оборудуется сеткой, предотвращающей проникновение насекомых и грызунов внутрь канала. Кроме того, абсолютно не обязательно проделывать специальную дыру в стене для воздуховода, поскольку в его роли могут выступать автомобильные ворота или калитка, которые обеспечивают отличный доступ свежего воздуха в помещение.

Схема вентиляции в гараже должна учитывать и другие особенности объекта, такие как расположение источников тепла, наличие в нем каких-либо станков или специального оборудования, поскольку они также вносят определенные коррективы в распределение воздушных потоков.

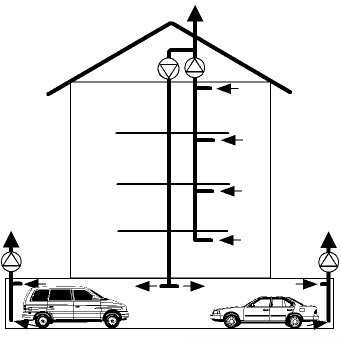

Принудительная и комбинированная схема вентиляции

Принудительная вентиляция в гараже проектируется по аналогичному принципу с естественной. Подобные системы используются для организации полноценного воздухообмена в больших по площади либо отличающихся особой формой помещениях. Как правило, для обеспечения полноценной циркуляции воздуха в таких объектах естественной вентиляции недостаточно.

Особенностью принудительной вентиляции является наличие специальных вентиляторов, которые устанавливаются внутри воздуховодов. Их использование позволяет ускорить циркуляцию воздушных потоков и обеспечивает скорейшее выведение отработанного воздуха.

Комбинированная вентиляция гаража — схема, которая включает в себя как элементы принудительной, так и части естественной системы, используется довольно редко. Ее применение необходимо в том случае, когда помещение состоит из нескольких автономных частей. Так, смотровая яма, погреб или кладовка требует более сильного проветривания, из-за образования повышенной влажности.

Основная часть гаража более обширна, не настолько герметична и вполне способна вентилироваться при помощи естественной системы.

Важно! Расчет сечения воздуховодов для гаража осуществляется вне зависимости от выбранной схемы вентиляции и производиться согласно требованиям СНиП для хозяйственных построек. Направление трассы может быть любым, главное при ее создании не использовать ломаных линий и как можно меньше поворотов.

Какие выводы?

Формирование полноценной вентиляционной системы в гараже служит обязательным критерием, направленным на создание хороших условий для работы и обеспечение сохранности автомобиля. Выбор оптимальной системы и расчет ее параметров осуществляется исходя из специфичности постройки, ее назначения и геометрических размеров. Используя эти данные можно не только обеспечить оптимальный микроклимат в гараже, но и существенно сэкономить материальные средства на проектировке и монтаже вентиляции.

ventilyaciyadom.ru

Правильная вентиляция в гараже и погребе: нюансы выбора сечения воздуховодов

Большинство автолюбителей свято уверены, что срок жизни их авто зависит от качества топлива и масла, заливаемого в авто. Более опытные водители добавляют, что для автомобиля наиболее важным считается хранение в теплом гараже. А самые «матерые» автолюбители заявляют, что на срок жизни четырехколесного друга больше всего влияет вентиляция гаражного помещения. В этом споре, конечно же, все правы: от того какое топливо зальешь в бак авто зависит работа его «сердца», т.е двигателя, а в теплом гараже будет находиться гораздо комфортнее самому хозяину, во время «общения со своим железным другом».

, ваш автомобиль будет защищен от лишней влаги, находящейся в воздухе. Все дело в том, что за ночь машина остывает и на металлических частях авто конденсируется влага. Как известно, конденсат – это не просто роса или капельки водички, это довольно агрессивная жидкость, способная в короткое время уничтожить практически любое антикоррозийное покрытие и металл, которое оно защищает.

Кроме того, без вентилирования сам гараж очень скоро превратиться в помещение, пропитанное выхлопными газами, парами топлива и запахом плесени, где находиться станет неприятно и а даже опасно для здоровья. Грибок и плесень будет покрывать вещи, которые каждый автолюбитель хранит в своем гараже, некоторые части вашего авто и самого помещения, выделяя в окружающее пространство споры, приводящие к тяжелым заболеваниям и аллергии. Картина довольно неприглядная. В этой статье мы хотели бы поговорить именно об устройстве правильной вентиляционной системы «домика для вашего авто».

По нормам для России, приток свежего воздуха в гаражном помещении должен быть не менее чем 180 л. в час. Это прописано в нормативных документах. Если кто-то считает, что это очень много, то для Европейских стран этот показатель ровно в два раза выше, и составляет 360 л./час. Именно такой приток воздуха сможет обезопасить владельцев автотранспорта от губительного воздействия на их организм отравляющих веществ, которые входят в выхлопные газы. Уровень СО2, поднявшийся в воздухе всего до 0,2 %, приводит к потере сознания и последующей остановке дыхания. Только исходя из этих цифр, приходит понимание того, что вентиляция в таком помещении – жизненно необходима.

Виды вентиляционных систем

Существует три типа вентиляционных систем, которые можно обустроить в гараже. У каждой из них есть как достоинства, так и недостатки, которые мы и рассмотрим более подробно.

в гараже предполагает наличие минимум двух отверстий с воздуховодами, для естественной циркуляции воздуха. Воздухооборот осуществляется за счет разницы температуры воздуха, между помещением и улицей. Это наиболее востребованный тип циркуляции воздушных потоков у большинства автолюбителей, так как наиболее дешевый и независящий от электричества, и его всегда можно обустроить собственными силами с минимальными и финансовыми затратами.
Комбинированная. Этот вид предполагает естественную вытяжку воздушных масс и принудительный его приток, или наоборот: естественный приток и механическая вытяжка. Такая система объединяет в себе все положительные качества, естественно, и механической системы проветривания. Она хороша для тех гаражных помещений, в которых нет проблем с электричеством. Всегда можно увеличить циркуляцию воздушных потоков увеличив производительность вентилятора и сечение воздуховодов.
. Полностью принудительная циркуляция воздушных масс предполагает наличие механического притока и вывода воздуха. В принципе, обустроить самостоятельно простейшую вентиляцию такого типа довольно несложно, если знать принципы расчета мощности приточных и вытяжных вентиляторов и расчета сечения воздуховодов. Покупку и установку уже готовых, моноблочных систем в гараже, мы рассматривать не будем, так как начальная стоимость самой бюджетной версии такой вентиляции начинается от 2 тыс. у.е, а это сопоставимо с подержанным, но находящимся в рабочем состоянии, практически любым представителем советского автопрома. У механической вентиляции есть один существенный минус – энергозависимость: есть свет – есть вентиляция, нет электричества – приходится дышать угарным газом.

к оглавлению ↑

Без расчета никуда

Без этого этапа практически невозможно обустройство правильной вентиляции в гаражном помещении. При проектировании системы вентиляции в гараже должны быть учтены следующие моменты: площадь и высота гаража, сколько машин в нем размещается одновременно, мощность силовой установки и тип топлива (бензин, дизель,). В проекте должны быть точные места размещения приточного и вытяжного воздуховода, с диаметрами отверстий под них. Следует учитывать наличие в гараже смотровой ямы, погреба или овощной ямы, к которым также следует предусмотреть проветривание.

Для правильного расчета естественной вентиляции любого помещения, нужно обращаться в специализированные конторы, которые эффективно, а главное точно рассчитают вам мощность приточных и вытяжных вентиляторов, а также нужного сечения воздуховодов. Кроме того, эти фирмы очень точно помогут вам расстаться со значительной суммой денег в собственном кошельке. Мы расскажем вам, как самостоятельно гаража, схема которой один приточный воздуховод, а один вытяжной.

Правила самостоятельного расчета воздуховодов

На самом деле, в этом нет ничего сложного, если знаешь некоторые правила расчета. Для естественной вентиляции на 1 м.кв площади гаража нужно 15 мм.кв сечения воздуховодов. Пример: На стандартный гараж, размерами (5м. х 3 м.) = 15 м.кв, вам потребуется вентиляционная труба диаметром (15 х 15) = 225 мм .

Если вы решили реализовать механическую, одноканальную вентиляцию гаража, то следует руководствоваться правилом расчета воздуховодов, диаметр которых должен быть не менее чем 0,3% от общей площади «домика для автомобиля». По такому же принципу рассчитывается и вентиляция погреба в гараже. Все просто, и денег за расчеты платить никому не надо.

к оглавлению ↑

Условия для правильного функционирования приточной и вытяжной системы

Для этого типа вентиляционной системы действительно нужны определенные условия.

Вентиляционные отверстия должны быть правильно расположены и определенного диаметра. О том, как рассчитывать их величину мы говорили выше, а расположение их должно быть таким: два отверстия, по диагонали помещения, располагающиеся одно от пола, а другое от потолка на 10 см.
Вентиляционные трубы должны быть: приточная – подсоединенная коленом 90° к отверстию в нижней части стены, должна иметь высоту от земли 30 см. Верхняя часть этого воздуховода обязательно закрывается металлической сеткой и зонтом, для предотвращения попадания внутрь гаража мусора, грызунов и т.д. Вторая вентиляционная труба – вытяжная, монтируется к верхнему стеновому отверстию, коленом под 90°, и поднимающаяся выше уровня верхней точки крыши на 50 см. Труба также должна закрываться зонтом, чтобы внутрь не попадали атмосферные осадки, листья и т.д.

В идеале, между верхними точками приточной и вытяжной вентиляционной трубы, должно быть три метра разницы. При таком расположении создается идеальный перепад давления для хорошего вентилирования гаража. Но иногда погодные условия могут сделать так, что даже идеально рассчитанная и выполненная система будет давать сбой. В таком случае можно обустроить в собственном гараже комбинированную вентиляционную систему.

к оглавлению ↑

Обустройство комбинированной вентиляции

Комбинированная вентиляция в гараже своими руками делается не сложнее естественной, правда с несколько большими финансовыми затратами. В приточный воздуховод встраиваем вентилятор: благодаря созданию избыточного давления в помещении, загрязненные воздушные массы выталкиваются и замещаются свежим. Все может делаться и наоборот: в вытяжку встраивается вентилятор. Вытягивая отработанный воздух, в помещении создается разряжение, при котором через естественный приток поступают свежие воздушные потоки.

Для такой системы есть одно ограничение по расположению входного и выходного отверстий: они не должны находиться на одной линии, друг напротив друга. В такой системе важным фактором эффективности является производительность вытяжного вентилятора. Рассчитать его самостоятельно достаточно просто: либо обратиться к СНИП, где сказано, что приток свежего, и соответственно выход отработанного воздуха должен быть не менее 180 л/ч.

Второй вариант, рассчитать мощность вентилятора, в зависимости от объема помещения. Для гаража было бы очень неплохо, если бы воздух полностью в нем сменялся, хотя бы 5-7 раз в час. Чтобы рассчитать, какая производительность вентилятора вам понадобится, нужно объем гаража (длина х ширина х высота) умножить на кратность воздухообмена, в нашем случае на 5. Полученная цифра и будет рекомендованной производительностью вытяжного вентилятора в час.

Важно!
Помните, чтобы комбинированная вентиляционная система работала эффективно, нужно, чтобы воздуховоды были соответствующего диаметра. Если вы делаете комбинированную вентиляцию с механическим притоком, то нужна естественная вытяжка. Которая будет справляться с выводом воздуха такого объема. Если в таком типе вентиляции механическая вытяжка, то следите за тем, чтобы приточный воздушный поток мог поступать в соответствующем объеме.

ventilationpro.ru

Вентиляция гаража: естественная, механическая

Оглавление:

Последствия отсутствия вентиляции
Схема естественной вентиляции
Комбинированная схема
Механическая вентиляция

Глоток свежего воздуха «жизненно» необходим для «автодомика». Как устроить вентиляцию в гараже? Для этого следует решить несколько обязательных задач.

1. Выбор метода вентиляции гаражей

Естественная вентиляция гаража – Именно ей отдают предпочтение большинство водителей. Эта вентиляция в гараже своими руками – простой способ, который основывается на природной циркуляции воздуха из-за разницы температур между улицей и внутренним помещением.

Комбинированная вентиляция в гараже – С помощью вентилятора воздух из помещения удаляется механически, освобождая место свежему потоку, поступающему через приточные отверстия естественным способом.

Механическая вентиляция (или вентиляция с механическим побуждением) – Искусственный воздухообмен происходит с помощью специальных установок для притока и оттока воздуха через одно- или двухканальную систему.

Воздухообмен в «автодомике» обустраивают несколькими способами:

Выбор зависит от финансовых возможностей автовладельца и конструктивных особенностей «автодомика». Если в нем имеется погреб или смотровая яма, то в этих «нишах» так же следует предусмотреть приток свежего воздуха. Устройство вентиляции в подвале гаража предотвратит порчу зимних «запасов».

2. Вентиляция гаража схема
На этапе проектирования «автодомика» разрабатывается принципиальная схема системы вентиляции, согласно которой и будут обустроены отверстия в цоколе и стене помещения. Тоже касается «подсобок» (овощной и смотровой ямы, погреба). Во внимание берется площадь и высота гаража, количество машин в нем. Планируется наземное и подземное размещение трубопроводов, рассматривается эффективность «маршрута» воздушного вихря.

Естественная и искусственная вентиляция могут использовать одинаковую схему (двухканальную) или же существенно отличаться между собой (для искусственного потока достаточно одного отверстия).

3. Расчет диаметра вентиляционных отверстий
Рассчитывают необходимый диаметр труб по такой закономерности:

1 кв.м. гаража = 15 мм диаметра вентиляционной трубы

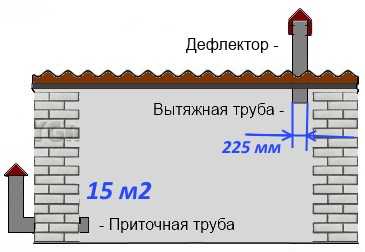

Например, система вентиляции (схема расположения вентиляционных отверстий продумывается в зависимости от выбранного способа) для гаража площадью 10 кв.м., предусматривает трубы диаметром 150 мм.

Другой способ, используемый для расчета:
0,3 % от площади гаража = площади всех вентиляционных отверстий

Эту формулу чаще используют для обустройства одноканального механического воздухообмена.

Важно!

Какую же сделать вентиляцию в гараже? Какая вентиляция для гаража самая правильная?
Эти вопросы – самые популярные на тематических форумах, посвященных гаражестроению. Чтобы сориентировать читателя, опишем подробнее каждый из указанных методов организации воздухообмена, выделив их достоинства и недостатки.

Система вентиляции гаража. Ее виды и методы реализации

Вентиляция в гараже – это не дополнительная, а обязательная коммуникация, которая является одним из важных условий для комфортного хранения машины. Автовладельцы часто забывают про нее, сосредоточив все внимание на тщательном «консервировании» тепла. Наличие системы вентиляции в гараже предусмотрено в его проекте, но на практике вентиляционные щели часто замуровывают в погоне за полной герметизацией помещения.

Нарушение строительных норм приводит к появлению побочных «эффектов», пагубно влияющих на «здоровье» не только автомобиля, но и его хозяина.

Нет гаражной вентиляции? Жди неприятностей…

Перечень требований, необходимых для нормальной эксплуатации жилых и хозяйственных сооружений, задекларирован в СНиП (строительные нормы и правила). Устройство вентиляции в гараже зафиксировано в этом документе так:

«Для помещения, где хранится один легковой автомобиль, обеспечивают постоянный приток свежего воздуха объемом 180 куб.м./в час».

За рубежом этот минимальный показатель выше в два раза.
Что же ждет машину если сделать гараж без вентиляции? Перечислим все неминуемые «сюрпризы», спровоцированные такой ситуацией:

Сырость в помещении.

Вентиляция гаража служит для удаления избытка влаги в нем. Зимой машина прибывает на место стоянки с солидным «багажом»: снег, лед, грязь. Оказавшись в герметичном и теплом помещении, она оттаивает. Воздух насыщается парами влаги.

Быстрая коррозия кузова автомобиля

Устройство вентиляции гаража поможет быстро высушить машину. Если притока свежего воздуха нет, автомобиль «купается» в водяном паре и не просушивается. Результат – через год-два необходим капитальный ремонт кузова.

Разрушение конструкции сооружения

Вентиляция гаражей защищает их «коробку» от перенасыщения влагой. Вода – мощный разрушитель, поэтому любой строительный материал, из которого сделан «автодом», рано или поздно «падет» перед этим агрессивным воздействием.

Ядовитая среда для хозяина

Гаражная вентиляция избавляет помещение от ядовитых выхлопных газов, запаха бензина и другой вредной химии. Если ее нет, хозяин вдыхает этот «коктейль», вредность которого «аукнется» в недалеком будущем.

Внушительный список, не правда ли? Спешим развеять еще один миф: система вентиляции в гараже необходима не только для отапливаемого помещения, но и в «автодомике» без этого удобства. Все равно машину постигнет та же печальная участь, только «агония» растянется чуть подольше.

Запомните «здоровую» формулу вашей «автоконюшни»:

ГАРАЖ + ВЕНТИЛЯЦИЯ = «ЗДОРОВЫЙ» ГАРАЖ

Придерживаясь ее, вы никогда не столкнетесь с вышеописанными неприятностями. Правильная вентиляция гаража объединит и заставит все имеющиеся «улучшения» (утепление, отопление, погреб, смотровая яма и т.п.) эффективно работать на вас с полной отдачей.

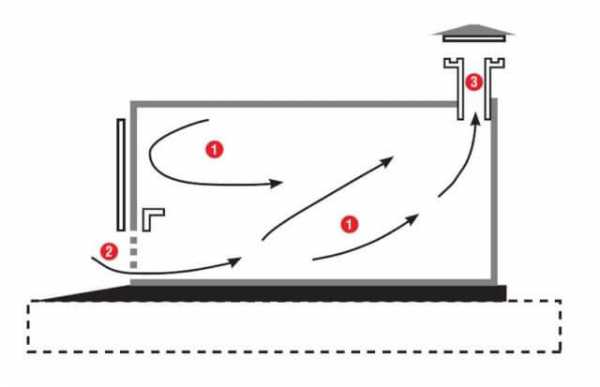

Схема (расчет) естественной вентиляции в гараже

Расчет естественной вентиляции помещения основан на циркуляции воздуха вследствие перепада температур между внутренней и внешней средой. Используя законы физики, в «автодомике» предусматривают два вентиляционных отверстия: приточное и вытяжное.

Вытяжная и приточная вентиляция своими руками обустраивается при строительстве «коробки» гаража. Простые правила позволят избежать неприятностей и постоянно освежать ваш «автодомик».

Схема естественной вентиляции гаража базируется на таких принципах:

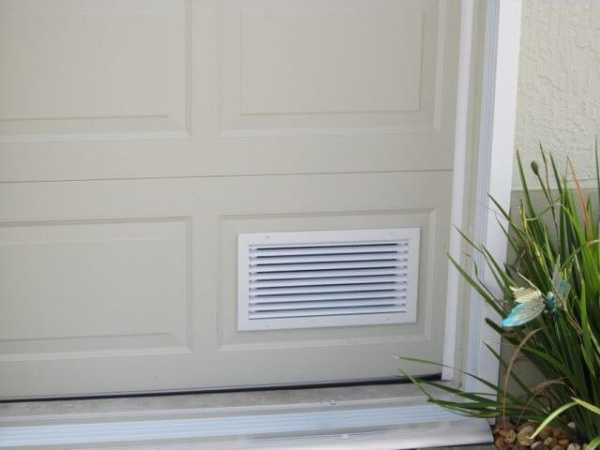

Приточное отверстие расположено почти на уровне пола (≈10 см от его линии)

Воздуховод над поверхностью земли поднимается на 30 см. Он защищается крышей и сеткой (от вредителей и насекомых).

Вытяжное отверстие обустраивается на уровне потолка (≈ 10 см от его уровня)

Воздуховод выходит на крышу гаража. Высота «грибка» над уровнем кровли – 50 см.

Приточное и вытяжное отверстие размещают на противоположных сторонах помещения (в углу) и по диагонали

Устройство естественной вентиляции гаража своими руками дешево, так как метод не требует дорогостоящих материалов. Наряду с доступностью и простотой реализации, он имеет существенные недостатки.

Скорость воздуха при естественной вентиляции напрямую зависит от таких факторов:

Разница температур внутри и снаружи

В летний период вентиляция, схема которой описана выше, будет не эффективна, так как уличная температура выше, чем внутри гаража. Для теплых регионов период бездействия – до 8 месяцев.

Достаточный перепад давления между приточным и вытяжным входом/выходом

Как правило естественная вентиляция помещений требует перепада уровней минимум в 3 м. (желательно больше), что не всегда возможно из-за минимальных размеров гаража.

Зависимость от размещения вентиляционных отверстий

От скорости воздуха при естественной вентиляции зависит многое. Следует расположить приточную трубу с наветренной стороны. Но предугадать движение ветра с точностью невозможно.

Зимние «проблемы»

Зимой воздуховоды обмерзают, забиваются инеем из-за сильного перепада температур. Приток холодного воздуха очень сильный, что может вызвать чрезмерное охлаждение помещения. Расчет естественной вентиляции гаража должен учитывать этот период. Для приточного отверстия предусматривают задвижку, трубопроводы хорошо утепляют и периодически чистят от снега.

Как видим, для естественной вентиляции помещений требуются «идеальные» условия, добиться которых круглогодично невозможно. «Освежаться» помещение будет лишь в холодное время года и то при тщательной профилактике трубопроводов.

КАК РЕШИТЬ ПРОБЛЕМУ?

Цена системы демократичная (от 30 $).

Но при изучении принципа ее работы возникают закономерные вопросы:

Как сделать приточную вентиляцию, которая будет нормально работать весь год?
Как сделать вытяжку в гараже независимой от погодных условий?

Без вмешательства механики не обойтись. Именно она поможет решить, как сделать вентиляцию в гараже свободной от вышеперечисленных негативных факторов. Существует два варианта решения проблемы. Сначала рассмотрим более дешевый способ для вышеописанной схемы установки, компенсирующий все имеющиеся недостатки и заставляющий ее работать круглый год.

Одним из вариантов такого улучшения является искусственная вытяжная вентиляция в гараже, которая поможет восстановить циркуляцию воздуха в «проблемный» период. Такой метод называют комбинированным.

«Дыхание» круглый год: комбинированная схема вентиляции в гараже

Схема системы вентиляции этого вида объединяет в себе механический и естественный способы воздухообмена. Принцип ее работы таков:

Приточная естественная вентиляция, конструкция которой описана в предыдущем методе, остается без изменений.
Для вытяжной вентиляции в гараже служит воздуховод, в который вставлен электровентилятор. Он вытягивает отработанный воздух из помещения, «освобождая» место для свежего вихря, поступающего естественным способом через приточную трубу.

Затраты на обустройство комбинированной вентиляции не велики. Вытяжка в гараже – электровентилятор потребляет мало электричества (≈100 Вт) и стоит недорого. О чем следует позаботиться, так о выборе надежной модели, рассчитанной на продолжительную беспрерывную эксплуатацию. Устанавливают вентилятор в стене или в утепленной части воздуховода.

Данная схема приточно-вытяжной вентиляции нормально функционирует круглый год. Чтобы не зависеть от электросети (из-за аварии гараж может быть обесточен на несколько дней), умельцы используют энергию ветра для обеспечения кругового момента вентилятора. Для этого конструкцию дополняют небольшим ветряком, который «заставляет» двигаться лопасти прибора. Но в безветренную погоду механизм работать не будет.

Комбинированную вентиляцию для гаража своими руками сделать несложно. Но такая конструкция имеет свои недостатки:

В зимний период гараж будет быстро переохлаждаться
Беспрерывная работа вентилятора требует периодического контроля. Хозяину придется самому включать/выключать прибор или же установить реле для его автоматического отключения.

Поскриптум!

Такое усовершенствование естественной схемы приточно-вытяжной вентиляции оптимально. Указанные недостатки можно подкорректировать, тем самым данный вариант наделен лучшим соотношением «цена/качество» (от 300 $).
Если вы готовы вложить средства для идеальной вентиляции гаража (без каких либо недостатков), то следует выбрать полностью механический метод воздухообмена.

«Ветер» без проблем: механическая вентиляция в гараже

Расчет вентиляции помещения гаража механическим способом основывается на создании искусственного вихря воздуха с помощью приточного и вытяжного устройства. Главным достоинством этой системы есть полная или частичная замена отопления гаража. Воздушный поток подогревается до требуемой температуры (+5 0 С) и создает в помещении оптимальные условия для хранения автомобиля. При расчете механической вентиляции учитывают: площадь и конструкцию гаража, количество машин, наличие подсобных помещений, протяженность воздуховодов. Вентиляционное оборудование управляется специальной программой, которая предусматривает несколько режимов работы.

В отличие от комбинированной и естественной вентиляции гаража, данный метод полностью независим от каких либо внешних условий среды. Дополнительно выполняется фильтрация поступающего воздуха, что защищает помещение от проникновения пыли и мелкого мусора.

Для некоторых конструкций «автодомиков» такой способ получения свежего воздуха – единственный. Например, вентиляция подземного гаража возможна лишь механическим способом.

Существует два варианта комплектации данного оборудования.

І. Модульная конструкция оборудования

Схема установки вентиляции предполагает отдельные блоки для притока и вытяжки воздуха. Они работают независимо друг от друга, но объединены в единый «организм» с помощью автоматических устройств – датчиков, которые получают сигналы от «центра управления» (программного обеспечения).

Схема приточной вентиляции

Блок устанавливают в вентиляционное отверстие на уровне 2-3 м от пола. Он состоит из вентилятора, перенаправляющего воздух в очищающий фильтр и калорифер. Разогретый поток равномерно распределяется в помещении с помощью стальных воздуховодов, имеющих перфорацию. Трубы устанавливают горизонтально или вертикально (одну или две штуки).

Схема вытяжной вентиляции

Для вытяжки используют двухскоростной вентилятор с защитной решеткой. Если датчик зафиксирует повышенную концентрацию выхлопных газов, то устройство будет работать интенсивнее.

ІІ. Моноблок

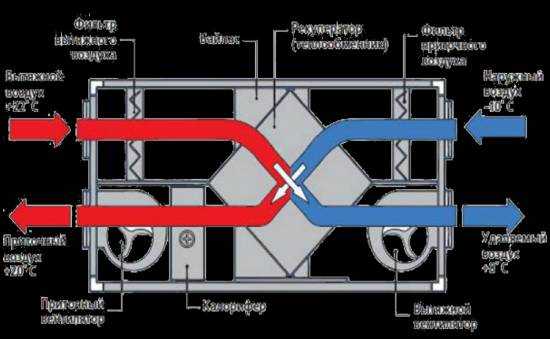

Для вентиляции с механическим побуждением используют один блок, который совмещает две функции: вытяжку и приток воздуха. В аппарате подобраны две совместимые по мощности системы, что облегчает задачу при выборе этого оборудования.

Существует множество моделей моноблоков. Среди их изобилия выгодно отличаются конструкции, в которых используется пластинчатый рекуператор тепла. Он позволяет существенно экономить на электроэнергии, так как передает образовавшееся тепло при вытяжке приточному потоку воздуха.

Поскриптум!

За идеальные условия придется солидно заплатить. Гараж, вентиляция которого обустроена с помощью моноблоков, отличается особенно «здоровой» атмосферой для машины и водителя, но требует больших затрат на покупку и установку оборудования (от 2000 $). Модульная конструкция обойдется значительно дешевле (от 1000 $).

mdkinvest.ru

Вентиляция в гараже: схема и расчет вентилирования

Принято считать, что автомобиль лучше сохранится, если поставить его в гараж. Для многих преимущества хранения в помещении настолько очевидны, что не вызывают и тени сомнений. Но не всё так однозначно. Опытные автомобилисты знают, что иногда такой подход оказывается в корне неправильным. Это происходит в тех случаях, когда не предусмотрена или неграмотно спроектирована вентиляция в гараже.

Устройство грамотной системы воздухообмена в помещениях такого рода – это требование санитарных норм, а также гарантия сохранности автомобиля и вашего здоровья.

Зачем нужно проветривать?

Среди некоторой части владельцев авто бытует ложное мнение, что вентиляция для гаража необязательна – помещение нежилое, поэтому о соблюдении санитарных норм можно не волноваться. Но это заблуждение – недостаток циркуляции воздуха становится причиной серьёзных неприятностей:

появления грибка и плесени на стенах, возникновения очагов коррозии на металлических частях автомобиля, гниения элементов бортовой электросистемы машины, порчи инструментов и расходных материалов;

Вентиляция гаража своими руками

токсичности среды – не забывайте, что горюче-смазочные и лакокрасочные материалы крайне вредны для человеческого организма. Они создают токсичную среду, которая приведёт к серьёзным проблемам со здоровьем. Отсутствие вентиляции гаража становится причиной поражения дыхательной системы и других органов даже в тех случаях, когда вы не ощущаете явного дискомфорта от неприятного запаха бензина, ацетона и т. п.

Санитарные нормы требуют, чтобы система вентиляции гаража устраивалась наравне с жилыми помещениями. Это не зависит ни от конструктивных, ни от технических особенностей помещения, и относится как к отапливаемым постройкам, так и к неотапливаемым.

По европейским нормам количество свежего воздуха, поступающего в течение одного часа, должно составлять не менее 180 кубометров. Частота воздухообмена предусматривает периодичность в 6–10 раз за 24 часа.

Правильное вентилирование — долгое хранение автомобиля

Выбор способа циркуляции

Расчёт вентиляции и проектирование системы выполняется на этапе составления проекта здания, поскольку вентиляционные отверстия придётся прокладывать в несущих элементах во время постройки. Некоторые для этого обращаются к профессионалам, имеющим соответствующие знания и опыт – это даёт гарантию того, что будет спроектирована правильная вентиляция в гараже. Но если вы уверены в своих силах и смекалке, прочтите руководства, как сделать вентиляцию в гараже и что для этого нужно. При добросовестном подходе и соблюдении требований вентиляция в гараже своими руками возможна.

Если вас интересует вентиляция гаража своими руками, начните с выбора системы циркуляции воздуха. Перед тем как сделать вентиляцию в гараже, учитывают следующие факторы:

количество уровней;
количество автомобилей в помещении;
высоту потолков и площадь.

Это даёт основания выбрать подходящий способ циркуляции воздуха, исходя из которого принимается решение, как будет обустроена вентиляция в гараже своими руками. На сегодняшний день используются три вида систем:

естественная вентиляция в гараже – она основывается на законах аэродинамики, и в ней не предусмотрены никакие принудительные средства воздухообмена.

Применение вентиляционных решеток для естественной вентиляции гаража

комбинированная система, которая сочетает естественный способ с механическими устройствами для принудительной циркуляции.
механическая система, при которой поступление и отвод воздуха осуществляет вытяжной вентилятор – для гаража такая схема используется довольно часто.

Все три вида предусматривают одноканальную или двухканальную схему движения воздушных потоков. Если используется вытяжной вентилятор для гаража, обычно достаточно одного канала.

После определения объёма потока воздуха, необходимого для конкретных условий, выбирается диаметр труб – они могут быть металлическими или асбестовыми. Исходят из того, что на 1 м2 нужно 15 миллиметров диаметра трубы. Для систем с вытяжными вентиляторами ещё пользуются формулой, где сумма величин всех каналов для воздухообмена равна 1/3 площади. Предварительный расчёт элементов системы является необходимой частью проектных работ – без него нет гарантии, что интенсивность воздухообмена будет соответствовать размеру и специфике помещения.

Схема движения воздуха при естественной вентиляции: 1 — направление воздуха; 2 — вентиляционные отверстия в двери гаража; 3 — вентиляционный короб

Система естественной циркуляции воздуха

Естественная система вентиляции гаража основывается на самопроизвольном движении потоков воздуха вследствие разницы температур внутри помещения и снаружи. Для этого необходимы два канала – по одному из них осуществляется приток свежего воздуха, по второму – отведение загрязнённого. Если проектируется вентиляция в гараже своими руками, учтите, что каналы прокладывают на этапе возведения несущих стен.

При этом придерживайтесь следующих рекомендаций:

канал для поступления воздушных масс должен находиться на 0,1 м выше пола, отверстие снаружи – выше земли на 0,3 м;
наружное отверстие закрывают защитной сеткой от насекомых, мелких грызунов и т. п.;
канал для отвода воздушных масс располагают напротив по диагонали в 0,1 м от границы между стеной и потолком, наружное отверстие располагают над крышей на высоте 0,5 м;
вентиляционную решётку можно также вмонтировать в ворота – её размер должен быть раза в три больше диаметра канала;
если на выводном канале смонтировать дефлектор, отток воздуха будет происходить гораздо интенсивнее, поскольку дефлектор создаёт участок пониженного давления. Чтобы на поверхности дефлектора не конденсировалась влага, его следует покрыть теплоизолирующим слоем.

Схема обустройства естественной вентиляции в гараже без погребной ямы

Главным преимуществом такого способа является его невысокая стоимость – он не требует серьёзных затрат, поэтому крайне выгоден, с финансовой точки зрения. Среди недостатков естественной циркуляции называют следующие факторы:

в жаркий летний день такой способ малоэффективен из-за того, что снаружи температура выше, чем внутри помещения;
из-за перепадов давления в помещении постоянно присутствуют сквозняки, что неудобно для тех, кто часто и подолгу работает с автомобилем;
ветер не всегда имеет нужное направление, поэтому проветривание периодически приостанавливается;
вентиляционные каналы необходимо периодически чистить от грязи, которая туда попадает в период дождей и слякоти.

Естественная вентиляция своими руками выгодна для тех, кто главным условием ставит дешевизну проекта. Но если вас интересует эффективность, рекомендуется потратить немного больше денег на более продуктивные схемы.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии

Комбинированный способ

Комбинированный способ от естественного отличается лишь тем, что на вытяжном канале устанавливается вентилятор – его включают в тех случаях, когда естественного движения воздушных масс не происходит.

Это также довольно бюджетный способ, так как стоимость вентилятора невысока, а расходы на потребление электроэнергии вряд ли ощутимо скажутся на кошельке. Работы по установке вентилятора тоже не представляют никакой сложности – с такой работой справится любой новичок.

Недостатком комбинированного способа является необходимость следить за движением воздуха, чтобы вовремя включить вентилятор – это не совсем удобно. Однако при ветреной погоде даже выключенный вентилятор стимулирует движение воздуха – это происходит за счёт самопроизвольно вращающихся лопастей. Некоторые владельцы оборудуют вентилятор таймером, который с заданной периодичностью включает и выключает его.

Иногда можно встретить интересное решение – ветровой вентилятор на воздушном канале. Безусловно, в некоторых случаях ветряк может увеличивать эффективность проветривания, но как показала практика, эффект очень незначителен. К тому же ветровой вентилятор работает лишь в тех случаях, когда ветер дует в нужном направлении – в других случаях он бесполезен.

Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража

Механический способ

Механический способ организации проветривания заключается в том, что движение воздушных масс происходит принудительно при помощи специального оборудования. Этот способ гораздо дороже, чем предыдущие, а установка системы потребует больше сил и времени. Однако механический способ является наиболее продуктивным, и он лишён недостатков, которые мы встречали у двух предыдущих систем. К тому же только принудительная циркуляция воздуха в помещении способна обеспечить качественную вентиляцию смотровой ямы, которая проветривается в любом случае естественным путём.

Схема механического проветривания состоит из двух частей:

приточный модуль, в который входит вентилятор, фильтрационная установка и теплоэлектронагреватель;
вытяжной модуль – это пара вентиляторов или одноканальное устройство.

Воздушная масса поступает в приточный модуль, где подогревается электрическим нагревателем и передаётся в механизм распределения. При этом вытяжной модуль выводит наружу отработанные загрязнённые воздушные массы.

Крайне эффективными для проветривания считаются моноблочные установки, которые сегодня очень популярны среди автомобилистов. Два модуля соединены в одно устройство, которое отвечает за поступление, обогрев и отвод воздушных масс. Пластинчатый рекуператор тепла при этом помогает снизить экономические затраты до минимума – тепло, которое образовывается от работы установки, используется для обогрева поступающего воздуха.

Заключение

Устройство вентиляционных систем в гаражных помещениях – обязательная мера, требуемая действующими санитарными нормами. Без грамотной схемы воздухообмена нельзя рассчитывать на правильные условия хранения автомобиля и безопасную для человеческого здоровья среду.

Используется три метода организации циркуляции воздушных масс в гаражных помещениях – естественный, комбинированный и механический. Каждый из них имеет достоинства и недостатки, описанные выше. Наиболее дешёвым и наименее эффективным считается естественный метод проветривания – здесь приходится полагаться на законы природы и благоприятствующие условия. Механический метод позволяет взять процесс под полный контроль и не ждать милости от природы, но его стоимость гораздо выше. Владелец помещения выбирает подходящий исходя из своих возможностей и специфики помещения.

[democracy]

okuzove.ru

делаем вентиляцию в гараже собственноручно

Для того чтобы сохранить машину в первоначальном виде, поставить её в гараж недостаточно. Помещения, в которых не установлена или работает неправильно вентиляция, губительно влияют на состояние транспортного средства. Но что делать, если в доставшемся гараже таковая отсутствует? Выход есть — создать вентиляцию своими руками.
Для чего нужна вентиляция в гараже?
На вопрос «Нужна ли вентиляция в гараже?» опытные автовладельцы в один голос отвечают: «Да». Неопровержимое доказательство такой точки зрения — последствия процессов, происходящих с машиной в невентилируемом помещении:
разрушающее действие влаги на металлические части и электронику автомобиля,
порча и гниение продуктов, хранимых на чердаке или в подвале;
возникновение грибка на стенах, балках из дерева.
Если в помещении отсутствует вентиляция, то накапливаются вредные вещества, пагубно влияющие на здоровье автовладельца.

Без сомнений в гараже должна быть вентиляция
По общепринятым нормам, коммуникационную систему вентилирования в хозяйственных помещениях оборудуют на одном уровне с жилыми. Воздухообмен в полном объёме совершается за день 6–10 раз. А приток воздуха составляет 180 кубометров за час.
Задачи вентиляционной системы:
Удаление влаги из гаража. Попадание происходит вместе с машиной во время дождя или снега на улице.
Высасывание из гаража газа и пара, они наносят вред человеческому здоровью.
Сушка внешней части машины после езды под дождём или снегом.
Предотвращение появление грибка на деревянных поверхностях, стенах помещения, и коррозии металлических составляющих.
Просушивание подвальных и чердачных частей гаража.

Комбинированная система вентиляции более эффективна, чем естественная
Виды вентиляции и их устройство. Выбираем по своим нуждам
Независимо от высоты гаража, оборудована ли в нём смотровая яма, есть подвал или чердачное помещение, из какого материала он изготовлен, — вентиляция в этом помещении нужна. Постройку вентилируют равнозначно. Тщательно прокладывают трубы в подвалах, так как эти места подвержены возникновению сырости и затхлости больше, чем другие помещения.
Рассмотрим три типа вентиляции.
Естественная. Приток воздуха в гараж происходит за счёт того, что температура в помещении и за пределами отличается.
Для самопроизвольной циркуляции воздуха устанавливают два вентиляционных отверстия: вытяжное и приточное. Ускорит этот процесс дефлектор в вытяжном отверстии. Вокруг такого устройства формируется зона пониженного давления, это помогает вытягиванию загрязнённого воздуха из помещения.

Экономный вариант вентиляции в гараже
Перемещение воздушных потоков проходит на основе физических законов и атмосферных явлений:
Различия плотности тёплого и холодного воздуха;
Силы ветра;
Перемещения воздуха из области с высоким давлением в зону с меньшим.
При установке такого вида вентиляции помните о следующем:
Циркуляция воздушных потоков летом проходить не будет;
Возможно возникновение сквозняка из-за резких перепадов давления;
Нужно тщательно следить за состоянием отверстий и вовремя чистить их.
Этот вид вентилирования подходит тем, для кого основополагающим принципом при установке является экономия.
Комбинированная. Модифицированная естественная вентиляция. Разница лишь в процессе оттока обработанного воздушного массива — он выполняется специальным оборудованием.
Решение обеспечит независимость от атмосферных явлений. Схема отличается установкой электровентилятора в вытяжном отверстии. Вариант независим от природы и дешевле, чем механическая схема циркуляции. Недостаток в том, что воздух не подогревается и не очищается при попадании в систему, поэтому за отверстиями нужно тщательно следить и убирать накопившуюся пыль, грязь и наледь.
Механическая. Вывод отработанного воздуха и подача регулируются специальным оборудованием. Принудительная система вентиляции не имеет недостатков, которые присущи предыдущим двум вариантам.
Воздух, который поступает с улицы в модуль притока, греется и очищается, а затем проходит по помещению. Загрязнённый поток вытягивается канальным оборудованием второго модуля.

Механическая система подачи и очистки воздуха
В гараже под землёй устанавливают механическую вентиляцию, потому что механизмы первого и третьего вида не способны втягивать воздух в это помещение. Такой вариант хорош и для построек с отоплением.
Подготовка: схемы
Перед началом работ составляют схему или план, на который наносят месторасположения вентиляционных отверстий и труб для забора, оттока воздуха, размеры отверстий, чертят выкладку вентиляционных каналов.
Примеры таких схем приведены ниже. Для гаражей без подвалов и чердаков используется естественное вентилирование.

Самая простая система вентиляции (1 — движение воздуха в гараже, 2 — отверстия воздухозабора, 3 — воздуховыводящее отверстие)
Наиболее правильная схема выглядит так:
от пола до отверстия для забора воздуха 10–15 см; на таком же расстоянии, только до потолка противоположной стены, устраивают вытяжное;
диаметр отверстия для вывода воздушного потока вдвое меньше, чем заборного,
вентиляционная труба возвышается над уровнем крыши не менее, чем на 0.5 м.
Следует обратить внимание на то, что схема рассчитана для гаража высотой не менее 3 м. Так как отверстия притока и оттока должны находиться между собой на расстоянии 2.5–3 м.

Комбинированное вентилирование
Необходимые инструменты и материалы. Расчёт
Для ускорения работы инструменты и материалы, нужные для монтирования вентиляции, готовятся заранее.
Перфоратор;
Болгарка;
Герметик и теплоизоляционный материал;
Решётки и/или жалюзи для защиты отверстий от внешних загрязнений;
Трубы для оттока воздуха из металла или пластика с сечением 100–200 мм.
Также нужны вентиляторы, если монтируется комбинированная система.

Без надёжного вентилятора сделать комбинированную систему не получится
Рассмотрим такие типы:
1. Вытяжные канальные — доступны и просты в установке. Потребление электричества не больше, чем 100 Вт. Встроенные регуляторы дают возможность изменять интенсивность проветривания. Также можно добавить дополнительные датчики, которые будут включать вентилятор при определённых показателях влажности. Оптимальный диаметр устройства 160 мм, вариант дешевле и проще — 120 мм. Выбор зависит от близости к гаражу источников влажности (рек, озёр, грунтовых вод).

Вытяжной канальный вентилятор
2. Центробежные (радиальные, «улитка»). Лучше всего справляются с вытяжкой отработанного воздуха, но дорогие и сложные при установке. Применяются в гаражах, где занимаются покраской автомобилей.

Центробежный вентилятор
3. Вихревые. Устройства третьего типа используются для вытягивания дыма при сварке или чистке форсунок.

Вихревые вентиляционные системы
Оптимальный вариант в обычный гараж на одну или две машины — вытяжной канальный вентилятор. Он хорошо справляется со своими функциями, и в то же время отличается невысокой стоимостью.
Начертив схему и выбрав инструменты, рассчитывают диаметр каналов вентиляции. Формулы основаны на размерах гаража. Для примера возьмём помещение со сторонами 6 и 4 метра. Площадь, таким образом, составляет 24 м2. По требованиям и нормам, на десять квадратных метров гаража нужен воздуховод с диаметром в 15 см. Рассчитать диаметр воздуховода можно по следующей формуле:
(S/a)*d, где S — площадь гаража, a — 10 м2, умножаем на d — 15 см диаметра воздуховода.
Итог: диаметр вентиляционных каналов 36 см. Если вытяжных трубы две, то значение делится пополам.
Пошаговая инструкция по выкладке вентиляционных каналов своими руками
Проведение вентиляции в гараже начинается с выбора её вида и подготовки схемы. Когда с этим разобрались и рассчитали диаметр вентиляционных каналов, подготовьте необходимые инструменты и материалы.
Затем по схеме обозначьте на стенах места для сверления отверстий и подготовьте трубы. Проём для притока свежего воздуха будет находиться со стороны въезда автомобиля на расстоянии в 10–15 см от пола. Размеры отверстия зависят от сечения выбранной вами трубы (160–180 мм). Можно сделать так, как изображено на картинке, которая находится ниже. Расчёты диаметра отверстий для моноканальной естественной вентиляции уже приведены в предыдущем пункте.

Отверстия служат для притока свежего воздуха в помещение
На втором этапе проделайте отверстия на указанной высоте от пола, которые нужны для труб, служащих притоку воздуха. Когда отверстия выполнены, их защищают от внешних загрязнений решёткой или специальными жалюзи.
Важно! Если гараж построен из кирпича или бетона, то используется перфоратор, чтобы не разрушить кладку и не позволить растрескаться покрытию.

Такую схему может начертить любой начинающий строитель
На третьем этапе проводится вытяжка. Для естественной системы вытяжной канал расположен напротив отверстия для забора воздуха, на расстоянии 10–15 см от потолка. Для правильной работы сечение отверстия для притока воздуха делается меньше (в два или три раза), нежели диаметр для оттока. Оборудование для проделывания вытяжного канала используется то же, что и для приточного.
Воздуховод выполняется из жести или асбеста. Он вставляется в подготовленное место и возвышается над крышей минимум на полметра. Этот фактор влияет на интенсивность воздухообмена в помещении.

Швы между трубой и стеной лучше всего заполнить герметиком
На следующем этапе при помощи герметика заполняют расстояние между трубой и стеной. При выборе материала обращают внимание на качество сцепки. Для того чтобы конструкция была прочной, адгезия должна быть очень хорошей. С учётом того, из чего изготовлен гараж и труба, чаще всего выбирают акриловые или полиуретановые смеси. Они гарантируют хорошую сцепку материалов с разными физическими свойствами (дерево, металл, бетон, кирпич).
Воздуховоды теплоизолируют и оборудуют решётками для защиты от пыли, грязи и мусора. Жалюзи и решётки не дают грызунам проникнуть в помещение и испортить электропроводку или продукты, хранимые в подвальном помещении. Для защиты вытяжной трубы от атмосферных осадков сверху сооружают купол.
Это финальный этап сооружения системы естественной вентиляции в гараже. Помните, что такой вариант не эффективен при сильной жаре.
В заключение напоминаем, что материалы и комплектующие следует выбирать только в сертифицированных точках продаж, тогда вентиляция прослужит много лет, не доставляя хлопот. Уход и уборку делайте не реже чем раз в месяц, а в осенне-весенний период — каждую неделю, поскольку в это время велика вероятность загрязнения.
Оцените статью:
Поделитесь с друзьями!
www.comfortclub.ru
Вентиляция СТО и гаража — методика упрощенного расчета
В гараже или на СТО, в мастерских постоянно происходит выхлоп из транспортных средств таких газов, как окись углерода (CO) и окись азота (NO_х). Данные окиси являются очень опасными для человека. Обеспечение вентиляцией таких помещений является мерой необходимой, обязательной и важной.
Гаражи и мастерские с площадью более 50 м² всегда должны быть оборудованы механической принудительной вентиляцией. Гаражи или мастерские с меньшей площадью могут быть оборудованы естественной вентиляцией с удалением отработанного воздуха через вытяжные каналы, площадь сечения этих каналов должна быть не меньше 0,2% от общей площади гаража или мастерской.
Необходимый воздухообмен в час
Минимальный воздухообмен может быть следующим
на стоянке автомобилей кратность должна быть не менее 4 до 6
на СТО или мастерских кратность может быть взята в пределах от 20 до 30
Приток воздуха в гараж может быть определен по следующей формуле
Q = n V            (1)
где
Q = общая подача воздуха (м ³ / ч)
n = требуется смен воздуха в час (ч ^-1)
V = объем гаража (м ³)
Содержание CO в воздухе
Необходимое количество приточного воздуха может быть также определено по содержанию во внутреннем воздухе оксида углерода q CO, который в свою очередь определяется по следующей формуле
q CO = (20 + 0,1* l 1 )c 1 + 0.1 c 2* l 2                         (1)
где
q = количество CO в воздухе (м 3 / ч)
с 1 = количество мест на стоянке (количество автомобилей) или в гараже
l 1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке
с 2 = количество автотранспортных средств, проезжающих через гараж
l 2 = средняя дистанция для автомобилей, проезжающих через гараж
а количество приточного воздуха Q:
Q = kq CO                                                                   (2)
где
Q = необходимое количество свежего воздуха (м 3 / ч)
к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке
к = 2, если в гараже люди находятся небольшое количество времени
к = 4, если люди находятся постоянно – СТО, мастерские
Вентиляция гаража. Пример.
Определение количества приточного воздуха
Стоянка машин
Необходимо определить подачу воздуха в помещение стоянки автомобилей со следующими данными: 10 машин, площадь 150 м 2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам.
Все это может быть определено как:
Необходимый воздухообмен в час
Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а кратность для стоянок автомобилей(смотрите выше) должна быть не менее 4-х воздухообмена в час, то получим следующее значение расхода воздуха

Q = 4*300 (м 3 / ч) = 1200 м 3 / ч
Содержание CO в воздухе
Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину q CO
q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO
а необходимый расход воздуха
Q = 2*220 (м 3 / ч) = 440 м 3 / ч воздуха
Так как, при проектировании вентиляции в случае выбора величины необходимого воздухообмена в помещении всегда выбирают большую величину то расход приточного воздуха в помещении автостоянки должен быть 1200 м 3/ч.
Ремонтная мастерская, СТО
Необходимо определить расход приточного воздуха в помещении ремонтной мастерской (СТО) со следующим техническим заданием: количество машин 10, площадь помещения 150 м 2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам.
Необходимый минимальный воздухообмен
Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а вентиляция СТО возможная с кратностью (смотрите выше) должна быть не менее 20-го воздухообмена в час, то получим следующее значение расхода воздуха
Q = 20 * 300 (м 3 / ч)= 6000 м 3 / ч
Содержание CO в воздухе
Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину выброса q CO
q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO
А необходимый расход воздуха (коэффициент равен 4 – люди в помещении находятся постоянно)
Q = 4*220 (м 3 / ч) = = 880 м 3 / ч воздуха
Подача воздуха должна быть не менее 6000 м 3 / ч.
Типичное решение вентиляции для небольших гаражей
Вентиляция гаража небольшого не требует сложного расчета. Свежий воздух поступает через решетки в наружной стене. Загрязненный воздух удаляется через отверстия в полу и крыше через решетки с помощью вентилятора. Более подробно можете ознакомиться с вентиляцией индивидуальных гаражей в этой статье Вентиляция частного гаража
В жилых зданиях, где предусмотрена в подвале стоянка автомобилей, может быть применена следующая схема вентиляции.
Воздух, удаляемый из жилых помещений, полностью не выбрасывается в атмосферу. Часть воздуха смешивается со свежим наружным и подается в помещение подземной автостоянки, происходит так называемая рециркуляция. Таким образом экономятся эксплуатационные затраты на подогрев приточного воздуха в холодный период года.
перевод с английского, источник http://www.engineeringtoolbox.com/
При использовании статьи прямая ссылка на http://www.ventportal.com обязательна.
Вы можете не использовать прямую ссылку на Вентпортал, если перепечатаете статью в оригинале (английский язык).

ventportal.com
