Вентиляция в комнате отдыха в бане – как сделать своими руками, схема вытяжки для комнаты отдыха

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в различных помещениях будут разниться по температурным показателям, следует проработать систему вентиляции таким образом, чтобы перепады ощущались как можно меньше и не доставляли неудобства. Читайте также: «Как спроектировать и сделать вентиляцию сауны и бани правильно».

Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным. Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

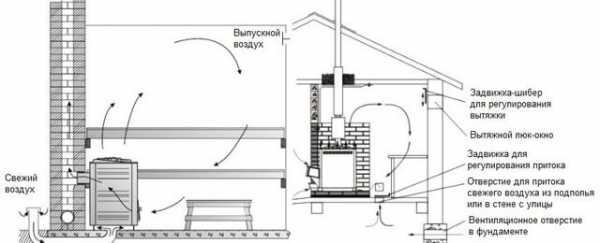

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

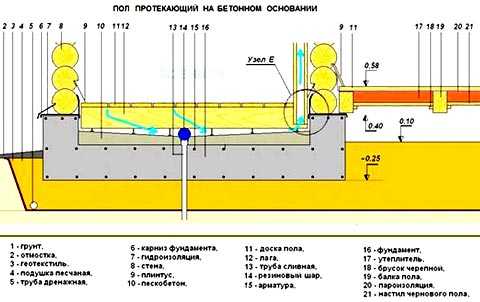

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

• в фундаменте бани должны быть предусмотрены воздушные отверстия;
• в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
• приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
• чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
• по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

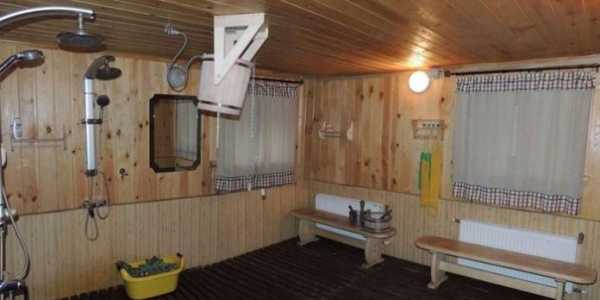

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

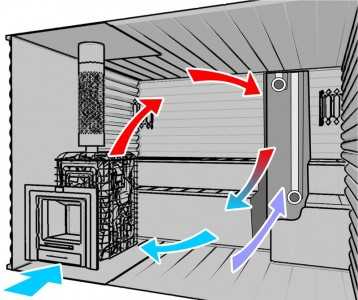

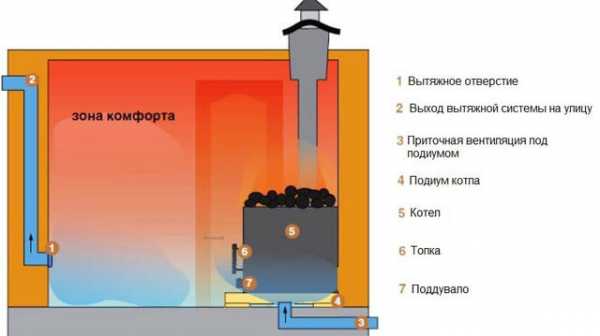

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

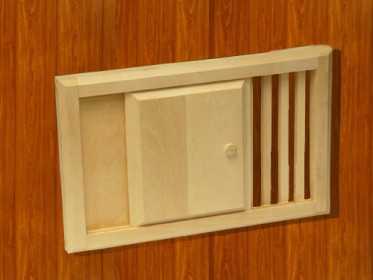

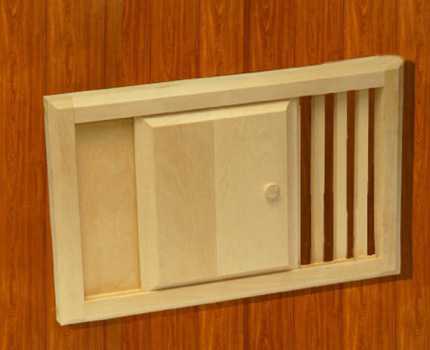

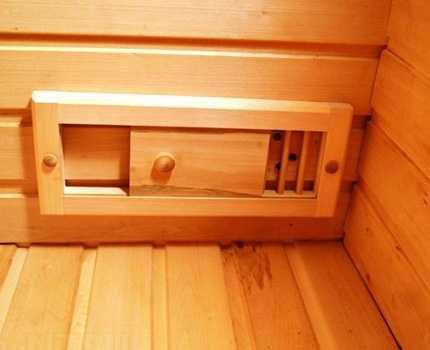

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.

banyaspec.com

Система вентиляции в бане — Всё о бане

Вентиляция в бане – устройство и схема. Как сделать вентиляцию в русской бане или сауне своими руками с видео

Вентиляция в предбаннике

Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.

Вентиляция в мойке бани

Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.

Вентиляция в комнате отдыха бани

После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.

Вентиляция в каркасной бане

Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.

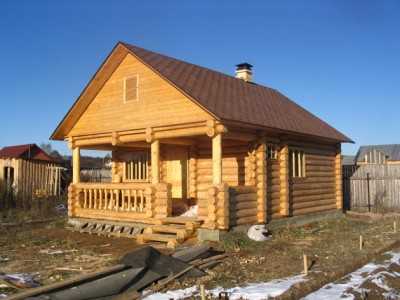

Вытяжка в бане из сруба

Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.

Как сделать вентиляцию в бане

Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.

Вентиляция басту

Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:

1. В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
2. Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
3. Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
4. Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.

Вентиляция сауны

Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:

1. Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
2. Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
3. Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.

Вентиляция в русской бане

Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:

1. Позаботиться о возможности проветривания: окно, дверь, продухи.
2. Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
3. Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
4. Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.

Видео: как правильно сделать вентиляцию в бане

Надежная вентиляция в предбаннике своими руками – как сделать правильно

Полноценное и долговечное функционирование бани любого типа и размеров зависит не только от грамотной постройки здания, его отделки и установки печи, но и от организации вентиляционной системы. Далее в материале с приложенными фото и видео мы расскажем о видах и принципах сооружения вытяжки в различных помещениях бани, построенной своими руками.

Как устроена вентиляция в бане

Циркуляция воздуха в бане, равно как и в любом другом помещении, происходит по законам физики, так что принципиальная схема вытяжки довольно проста.

Для ее обустройства необходимо проделать два вида отверстий:

По приточным каналам внутрь помещения с улицы проникает свежий воздух. Как правило, при проектировании системы вентилирования внутри бани такие отверстия предусматривают практически у самого пола недалеко от печи. Это делается для того, чтобы холодный воздух быстро нагревался от печки и общая температура внутри бани не снижалась.

Для того чтобы накапливающийся внутри помещения угарный газ и перегретый влажный воздух могли выводиться из помещения, предназначены вытяжные отверстия. Их размещают немного ниже уровня потолка напротив приточных каналов с тем, чтобы воздух мог свободно обновляться и не застаивался внутри бани.

Тем не менее, в самом потолке отверстие для вытяжки проделывать не стоит, поскольку в таком случае баня будет охлаждаться очень быстро.

Можно сказать, что сама по себе схема расположения входных и выходных вентиляционных отверстий не представляет большой сложности. Гораздо больше забот доставляет необходимость своевременного и эффективного удаления скоплений угарного газа в парной и одновременное поддержание температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в предбаннике, душевой и комнате отдыха так, чтобы в них было приятно и не холодно находиться во время передышки после парилки. Так что следует заранее проработать схему вентиляции в предбаннике бани, если вы планируете выполнять строительные работы самостоятельно.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

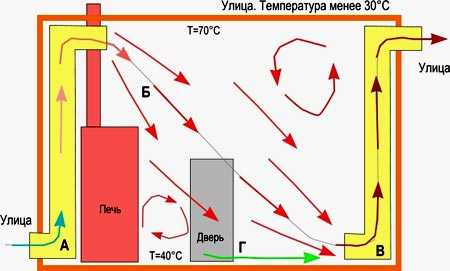

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи. Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.

Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий – у потолка. В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы – нет ничего невозможного.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.

Различают два типа систем принудительной вентиляции:

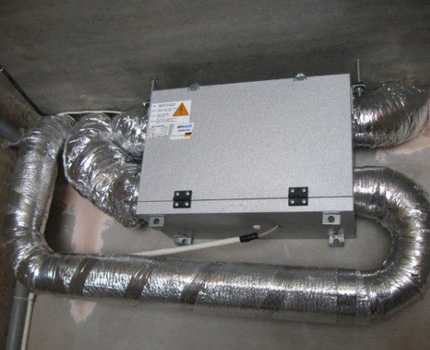

1. С помощью электроники. Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
2. Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Как тип здания бани влияет на вид системы вентиляции

Наилучшим образом естественное вентилирование производится в бревенчатых срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, и воздуховоды установлены в нужных местах.

Если постройка под баню – каркасного типа, то она, как правило, довольно герметична. Следовательно, чтобы обеспечить лучший приток воздуха в парную и полноценное проветривание, желательно в приточном окне установить вентилятор на вдув.

Кирпичные же строения совершенно не способны дышать и не пропускают воздух. В подобной бане вытяжка в предбаннике, парилке и комнате отдыха может быть только принудительной.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Это очень важно, ведь малейшие нарушения в движении воздушных потоков из-за неправильной локализации вентиляционных окон могут спровоцировать плачевный результат. В парилке может скапливаться угарный газ, что грозит проблемами со здоровьем. К тому же могут возникнуть сложности с поддержанием нужной температуры. Читайте также: “Устройство вентиляции в бане – от проектирования до монтажа “.

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

• принцип размещения окон воздуховодов;
• размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными. При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см 2 на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может накопиться слишком много угарного газа и влажного отработанного воздуха, опасных для жизни человека, если размера окон вытяжки недостаточно для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Желательно, чтобы направление теплых воздушных потоков, поступающих со стороны печи, можно было контролировать. Поэтому целесообразно в парилке размещать сразу два отверстия на вдув. С помощью задвижек на них можно создать направленный тепловой поток, оставляя тот или иной зазор в воздуховодах.

Организация системы вентилирования в русской бане

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в различных помещениях будут разниться по температурным показателям, следует проработать систему вентиляции таким образом, чтобы перепады ощущались как можно меньше и не доставляли неудобства. Читайте также: “Как спроектировать и сделать вентиляцию сауны и бани правильно “.

Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным. Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

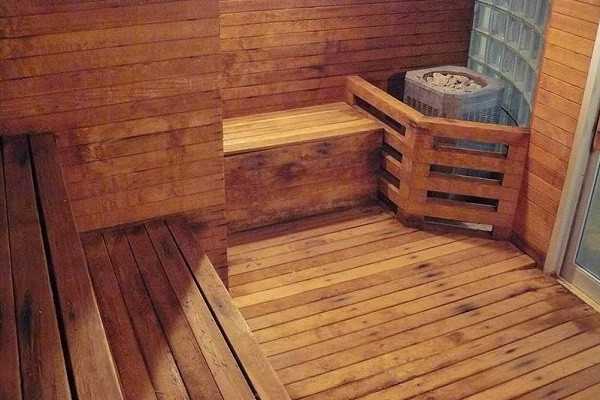

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

• в фундаменте бани должны быть предусмотрены воздушные отверстия;
• в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
• приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
• чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
• по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.

Вентиляция в бане своими руками

Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

1. Нюансы организации вентиляции
2. Разновидности систем
3. Отделка пола для микроциркуляции
4. Процесс регулировки
5. Правильный воздухообмен

Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

• Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
• Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.

Разновидности систем

При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:

• естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
• автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
• комбинированная – давление нагнетается искусственно с помощью вентиляторов.

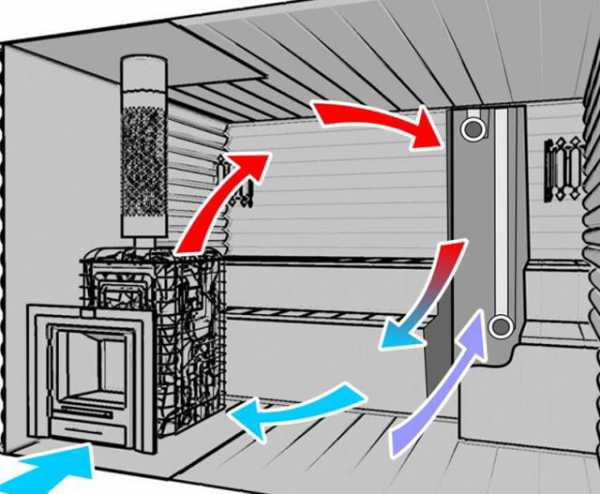

По такому принципу должно вентилироваться помещение

Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.

Отделка пола для микроциркуляции

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

• на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
• обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
• при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
• настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
• после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Пол в первую очередь должен проветриваться

В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

• Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
• После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
• Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
• В обязательном порядке проводится финальное проветривание после всех процедур.

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

ВИДЕО: Как правильно сделать вентиляцию в бане

Правильный воздухообмен

Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.

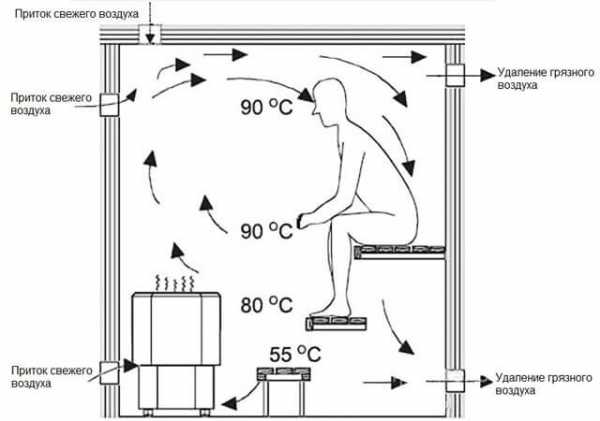

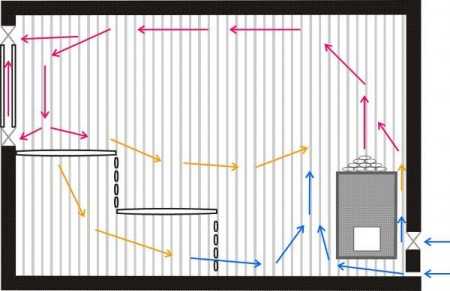

Схема организации вентилируемых элементов

Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.

Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10х20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.

Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.

ВИДЕО: Баня вентиляция парной автономная самотек

Источники: http://sovets.net/9738-ventilyaciya-v-bane.html, http://banyaspec.com/montazh-i-remont/nadezhnaya-ventilyatsiya-v-predbannike-svoimi-rukami-kak-sdelat-pravilno.html, http://www.portaltepla.ru/banya-i-sauna/ventilyaciya-v-bane-shema-i-ustrojstvo/

v-banyu.ru

способы организации в предбаннике, в парной

.

Установление гармонии между горячим паром и достаточной вентиляцией — первостепенная задача тех, кто собирается строить баню на своём приусадебном участке. Важно соблюсти все рекомендации опытных строителей относительно вентиляции в бане, чтобы повышенная влажность не испортила постройку, а спертый горячий воздух не мешал принимать процедуры.

Чтобы повышенная влажность не испортила постройку, а спертый горячий воздух не мешал принимать процедуры необходимо правильно обустроить систему вентиляции

Схемы и виды вентиляции в бане

Главное условие при проектировании вентиляции в бане — правильное перераспределение воздуха.

Свежий воздух должен беспрепятственно заходить в помещение, а отработанный выходить обратно.Существует несколько способов движения воздуха в банном помещении:

1. Принудительная вентиляция в бане. Для создания оттока и притока воздушных масс используются специализированные технические средства, которые полностью контролируют процесс.
2. Естественная тяга воздуха. Такая тяга возможна не только на основе простых заслонок и отверстий в стенах. Для естественной вентиляции банного помещения необходимо изготовление вентиляционных отдушин или строительство банного комплекса из специализированных дышащих материалов.
3. Комбинированный метод. Такой метод означает одновременное применение и естественной вентиляции в бане и принудительного устройства для передвижения воздушных масс. Самое простое устройство вентиляции в бане — вентилятор и открытые задвижки на вентиляционных каналах.

Правильный микроклимат в бане — это правильная работа вентиляционной системы, которая позволяет регулировать: увлажнённость воздуха, терморегуляцию и циркулирование потоков воздуха. Схем проектирования вентиляции банных комплексов имеет ряд особенностей:

1. Вытяжное отверстие следует располагать на несколько десятков сантиметров выше, чего вы планируете поставить приточной. Это позволит правильно циркулировать воздуху, так как холодный воздух намного тяжелее горячего.
2. Нельзя устанавливать вентиляционный клапан на потолке. Потолок прогревается медленнее, в отличие от других поверхностей в помещении.
3. Правильное расположение вентиляторов притока воздуха — около печи или несколько сантиметров от пола.
4. Правильная вентиляция в бане отвечает следующим принципам: вытяжные отверстия необходимо располагать на другой от приточных отверстий стороне помещения; в отверстия вытяжки необходимо устанавливать задвижки.

Вентиляция в парной

От выбора правильной вентиляции в бане зависит срок службы строения, поэтому необходимо тщательно разобраться в типах принудительных вентиляционных систем:

Предбанник и его правильная вентиляция

Парилка никогда не бывает отдельно стоящим элементом в банной системе, она обязательно совмещена с несколькими функциональными помещениями. Та как предбанник обязательное сооружение для банного комплекса, в неё тоже необходимо соблюдать все условия комфорта. Вентиляция в предбаннике призвана обеспечить это помещение притоком чистого, обогащенного кислородом воздуха. Постоянный приток воздуха в предбаннике необходим и для эффективной просушки предметов банного обихода.

Для вентилирования предбанника подходит несколько систем: механическая (принудительная), естественная и комбинированная. Принудительная механическая вентиляция заключается в установке в помещении вентилятора, который и будет нагнетать чистый воздух в помещение.

Естественный способ вентилирования заключается в проветривании помещения через открытые окна. Желательно открывать одновременно и окна, и двери в помещении.

Комбинированная система вентилирования воздуха заключается в установке принудительной системы нагнетания чистого воздуха и вывода отработанного воздуха через помещения туалета или моечной.

Вентиляция в помывочном помещении

Вентиляция бани не заканчивается только на предбаннике и парилке, её необходимо устанавливать и в помывочном помещении. Циркуляция воздуха и отток конденсата помогут не допустить накапливание сырости в мойке бани.

Помывочное помещение не обязательно должно быть отдельным от основной парной комнаты, их можно совместить. Тогда на обустройство вентиляционной системы уйдет намного меньше финансов и трудозатрат.

Вентиляция моечного отделения имеет определённые нюансы. Помимо чистого свежего воздуха, который поступает через вентиляционные отверстия, необходимо предусмотреть отдушину в полу. Специализированное вытяжное отверстие между черновым и чистовым вариантом пола снабжается вентилятором, а вытяжная труба выводится на крышу моечного отсека банного комплекса.

Благодаря такой схеме вентиляции в моечном помещении достигается наибольший комфорт для отдыха и проведения помывочных процедур.

Комната отдыха в бане и вентиляция

После посещения парной необходимо некоторое время отдохнуть от жара, поэтому в бане необходимо помещение, которое будет отвечать подобному функционалу. Комната отдыха обязательно должна вентилироваться. Оборудование для вентиляции комнаты отдыха не отличается от аналогичных вентилируемых систем в других функциональных помещениях.

После посещения парной, необходимо обязательно отдохнуть в специальной комнате, которая также должна быть оснащена вентиляционной системой

Когда комната отдыха большая и естественная вентиляция не даёт должного результата, тягу для спёртого воздуха можно увеличить при помощи установки комбинированной системы вентилирования.

Если комната отдыха совмещена с моечным помещением, то для устранения сырости необходимо использование комбинированной системы вентилирования помещения с отдушинами в полу. Трубы такой отдушины должны идти вверх сооружения.

Правильная установка вентиляции согласно типу помещения

Неважно какой тип банного комплекса выбран для строительства, качественный монтаж воздушной вентиляционной системы — вот что по-настоящему важно. В бане из пеноблоков, сруба или каркасной парилке необходимо устанавливать только комбинированный или механический вид вентиляции, так как естественное проветривание не гарантирует сохранность и долговечность конструкции.

Комбинированный тип подойдет и тем парным, которые располагаются непосредственно в доме, а не в отдельно стоящем помещении. Существует несколько типовых схем организации притока и оттока воздуха, в зависимости от типа парной.

Комбинированный тип вентиляции — идеальный выбор для парных, находящихся непосредственно в доме

Вентиляция типа басту

Чаще всего любители бани выбирают для своих парных шведский тип конструкции, называемый басту. В подобных конвекционных парных забор чистого воздуха происходит с улицы, и выводится он также, на улицу. Вытяжной короб устанавливается под печью или рядом с ней, а на сам короб устанавливается заслонка.

Короб устанавливают не менее чем на тридцать сантиметров от пола, а вверх по стене ведут трубу, которая выходит в сквозное отверстие под самым потолком. На вентиляционное отверстие тоже устанавливают клапан с заслонкой. На противоположную от печи стену устанавливается воздухозаборное оборудование. Воздухозаборный короб лучше всего выбирать из дерева.

Вентилирование парилки по типу басту выполняется по следующей схеме:

1. Прохладный чистый воздух с улицы циркулирует вдоль печи от заборного короба, нагревается и поднимается вверх.
2. По мере нагревания печи, теплые воздушные массы у потолка начинают постепенно давить на холодный воздух внизу комнаты и постепенно прогревать стены парной.
3. Горячие воздушные массы давят на холодный воздух и постепенно, увеличивающееся давление заставляет горячий воздух выходит в вентиляционные отверстия.

Популярность этого типа бань высока за счет комфортных условий внутри парильной комнаты. А несомненный плюс заключается в возможности установки басту дома, в любом удобном месте. Встречаются даже квартиры, оборудованные банями по этому принципу.

Организация вентиляции в каркасной бане

Принципом, которым необходимо руководствоваться, если вы затеяли строительство бани — обеспечение циркуляции воздуха и отсутствие его застоя. Приточно-вытяжная система вентилирования — наиболее подходящий вариант для каркасной бани. Она позволит свободно перемещаться чистому воздуху по всем помещениям банного комплекса, и будет эффективно выводить наружу загрязненный.

Приточно-вытяжная вентиляция идеально подходит для каркасных бань

Основная схема построения вентиляции для каркасного помещения включает: каналы под трубы, трубы от печи, заслонки, двери, сквозные отверстия. В каркасной деревянной бане принцип приточно-вытяжной системы актуален только в случае, когда хотя бы одна стена имеет сообщение с улицей.

Вытяжка в бане из сруба

Правильная русская баня издревле строилась из деревянного сруба. Бревна использовали только из зимнего сруба, так как все его поры были запечатаны смолами и движение соков останавливалось. Такие бани служили несколько десятков лет, даже с применением естественной вентиляции в виде сквозного проветривания.

Современные бани из бревен могут простоять не одну сотню лет, и вовсе не обязательно выбирать определенный тип сруба, благодаря правильной системе проветривания.

Нужна ли отличная от схем наших предков система вентилирования в бане из сруба?

Вентиляция в бане из сруба естественного вида — несовершенна.

При частом проветривании высок риск образования конденсата, который постепенно будет вредить стенкам парилки. А постоянный сквозняк создаст некомфортные условия для отдыха. Именно поэтому в деревянной бане нужно использовать комбинированный тип вентилирования. На сквозные отверстия в срубе нужно установить вентиляторы, продумать расположение труб для отдушин.

vozduhstroy.ru

Как сделать вентиляцию в предбаннике своими руками: схема вентиляции

Вентиляция в предбаннике – гарант здорового отдыха. От того насколько правильно выполнен этот вид работ зависит качество микроклимата в бане. Получить здоровый дух и удовольствие от отдыха в помещение с затхлым запахом сырости и плесени невозможно, поэтому еще перед строительством бани важно изучить все особенности обустройства воздухообмена.

Содержание материала

Предбанник — рекомендации по обустройству

Строительство бани не обходится без набора основных помещений: парилка, моечная, предбанник, комната отдыха. Именно такой комплект помогает получить полноценный отдых и удовольствие от него. В целях экономии площади нередко предбанник используется как раздевалка, комната отдыха. Так как максимальное время отдыхающие будут находиться в этой комнате, то микроклимат в ней должен отвечать следующим требованиям:

• Оптимальный температурный режим. Должно быть выполнено утепление стен, пола, потолка; предусмотрена система отопления. При эксплуатации особую популярность получили бани, где тепло в предбаннике получают за счет грамотного расположения печки. Когда задняя ее стенка выходит в комнату отдыха;
• Вентиляция в бане. Приток свежего воздуха, отток отработанного должен совпадать по объему;
• Освещение обустраивается яркое. Нередко используется естественное. Для этого баню строят так, чтобы окна выходили на юг. Таким образом, солнечные лучи будут не только естественным источником освещения, но и тепла;
• Площадь предбанника рассчитывается исходя из 1,3 кв. м. на одного отдыхающего.

Согласно перечисленному списку, видна прямая зависимость микроклимата от отопления и вентиляции.

Технические требования к воздухообмену в предбаннике

При возведении бани своими руками можно в дальнейшем столкнуться с повышенной влажностью, которая, в конечном счете, приведет к появлению гнили, плесени, преждевременному разрушению здания. Причиной таких неприятностей может быть неграмотное обустройство вентиляции, отопления в бане, отсутствие или неправильное утепление стен, пола, потолка.

Перед этапом инженерных работ в предбаннике, следует учесть ряд особенностей:

1. Вентиляция должна обеспечить равный отток и приток воздуха.
2. Направление движения потока обустраивается в сторону хозяйственных помещений. В противном случае нежелательные запахи из санузла могут испортить отдых.
3. Вентиляция не препятствует прогреванию помещения.
4. Воздухообмен должен превосходить кубатуру комнаты (высота*длина*ширина) в 3 раза.
5. Вытяжное и приточное отверстие должны иметь одинаковые параметры. Расчет ведется по следующим данным: 1 куб. м. равен 24 мм. Вентиляция работает так, что проветривается не только помещение, но и одежда, мебель.
6. Продухи и отдушины не устанавливают друг напротив друга. В противном случае образуется прямой поток воздуха, другими словами, сквозняк, при этом вентиляционный эффект будет минимален.

   Различные схемы размещения отдушин в предбаннике

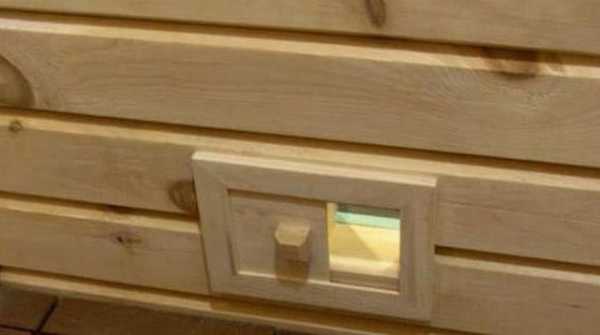

7. Вытяжка должна регулироваться, поэтому на отверстия системы ставят жалюзи или запорные механизмы.

Существует три вида вентиляции, применяемых для бани:

• Принудительная. Осуществляется с помощью электровентиляторов;
• Естественная. Основана на законах физики, где роль играет сила ветра и атмосферное давление. Принцип движения воздушных масс: теплый воздух поднимается, охлажденный опускается к полу;
• Комбинированная. Сочетание двух предыдущих видов. Такой комплекс обеспечит в короткие сроки оптимальный микроклимат во всем сооружении.

Для предбанника рекомендуется третий вариант. В видео показана система вентиляции в предбаннике.

Обустройство вентиляции в предбаннике

Занимаясь строительством бани, следует понимать, что это не только парилка, но и ряд других помещений. В целом – комплекс. Поэтому закладывается единая схема вентиляции еще в момент проектирования. Для этого следует учесть ряд моментов:

1. Определяют планировку всего комплекса. Выбирают местоположение печи. Желательно максимально близко к дверному проему. На уровне 500 мм от пола в непосредственной близости от топки вырезается сквозное отверстие соответствующего диаметра или габарита (24 мм на 1 куб. м. помещения). Этот вырез плюс открывание двери в предбанник будет осуществлять приток теплого воздуха.
2. На противоположной стене по диагонали на высоте 2 тыс. мм делается еще одно отверстие с размером равным предыдущему. Через него будет осуществляться отток отработанного воздуха. В потолке вытяжка не устанавливается, поэтому из-за повышенной влажности отводящего воздуха на конструкции кровли будет скапливаться конденсат.
3. Для поступления свежего воздуха может использоваться окно в предбаннике, или еще одна отдушина на высоте 500 мм от пола.

В зависимости от расположения комнаты отдыха вытяжка может монтироваться на стену, за которой находится деревянный хозблок. Нередко используется принудительная вентиляция, позволяющая повысить эффективность движения воздуха.

При выполнении работ по прокладке вентиляционных каналов своими руками не стоит забывать об их тепло- и пароизоляции.

Комплексный подход к проблеме конденсата

Приобретая готовую баню, можно столкнуться с проблемой конденсата в предбаннике. Если ревизия вентиляционной системы на месте показала, что все в норме, следует просмотреть качество «пирогов» стен, пола, потолка.

Возможные сквозняки и дополнительные источники влаги, холода извне создают проблемы внутри строения. В результате такой способ решения проблемы с конденсатом, как сделать вентиляцию в предбаннике, не поможет. Потребуется целый комплекс работ по устранению такого недостатка.

Утепление пола

Идеальный вариант напольного покрытия – плитка. Она герметизирует все сквозняки из подпольного пространства, а также препятствует проникновению влаги. Для большего комфорта под ней можно проложить систему теплый пол, но это увеличит затраты на отделку и эксплуатацию. Поэтому чаще всего обустраивают деревянные покрытия. Правильный пол должен монтироваться следующими этапами:

• Вентиляция фундамента. До заливки в опалубке предусматриваются специальные отверстия (отдушины) по каждой стене всех помещений. Схема вентиляции пола в предбаннике

  Вентиляция подпольного пространства, обеспечит здоровый микроклимат в строении и продлит срок службы напольного покрытия;

• На лаги набиваются брусья для чернового пола, покрываются гидроизоляцией;
• Устанавливается утеплитель между брусьями. Он должен плотно прилегать к деревянным полотнам. В качестве утеплителя может быть использована минвата, пенопласт, керамзит. Все зависит от величины бюджета;
• Следующим слоем устанавливается гидроизоляция. Швы заклеиваются металлизированным скотчем;
• Устанавливается черновой пол.

Нередко в подпольном пространстве прокладывают часть отопительных и вентиляционных каналов. При такой схеме коммуникации утепляются и гидроизолируются.

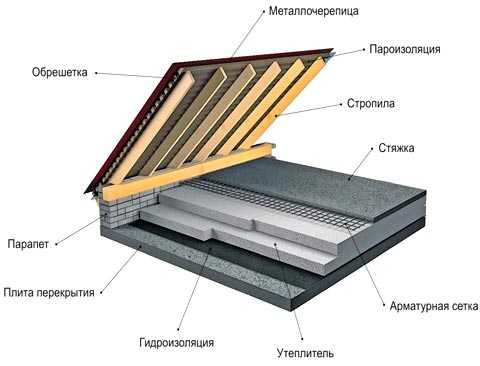

Утепление потолка

Пожалуй, это самое слабое место в предбаннике. Именно на него максимально негативно сказывается воздействие пара.

Чем теплей потолок, тем меньше конденсата на нем будет скапливаться. Идеальный вариант наполнителя – керамзит, который заменит и утеплитель, и пароизоляцию. Но это не всегда возможно технически выполнить.

Поэтому подшивной потолок наиболее популярен:

• Набиваются направляющие бруски, прокладывается пароизоляция;
• Между деревянным профилями укладывается утеплитель (рекомендуют минвату), зашивается отражателем (фольгированной пленкой). Швы между полотнами проклеиваются металлизированным скотчем.

Важным моментом считается вентиляционный зазор между утеплителем и финишной облицовкой потолка.

Утепление стен

Выполняется по тому же принципу, что и обшивка потолка. Для кирпичной бани предполагается утепление фасада. А внутри обустройство гидроизоляции.

Финишным материалом для облицовки стен рекомендуется дерево. При этом его не красят, не лакируют, обрабатывают защитными составами: антисептиками и противопожарными средствами. Правильное утепление своими руками позволит значительно сократить масштаб конденсации.

Еще один важный момент для сбережения тепла и оптимизации вентиляции – это двери. Размер входной группы в предбанник рекомендуется 1800*800.

При этом обязательно утепление коробки. Дверь в парилку делают меньше, чем входную. Таким образом, снижают теплопотери в обоих помещениях.

Отопление

Резкая разница между парилкой и предбанником и является основной причиной появления конденсата. Поэтому опытные мастера стремятся создать оптимальный температурный режим в каждом помещении. Для этого печку каменку используют как источник тепла.

Вариантов несколько:

Какой способ выбрать определяется индивидуально.

Рекомендации по эксплуатации

Даже если вентиляция в предбаннике выполнена по всем правилам, не следует пренебрегать рядом процедур по предотвращению появления конденсата:

1. На момент прогревания бани, прикрывают продухи. Это позволит максимально быстро добиться желаемой температуры во всех помещениях.
2. Не оставляют долго открытой дверь в предбанник или парилку.
3. Регулируя положения затворов на вентиляционных решетках, добиваются желательного микроклимата в предбаннике.
4. После окончания водных процедур, баню просушивают и остужают с помощью быстрого проветривания (открывают окна, двери).
5. При сильном конденсате, следует протереть поверхности от излишка воды сухим полотном.

Все этим меры продлят жизнь бани и помогут сохранить здоровый микроклимат в ней.

Вентиляцию в предбаннике выполнить несложно, но стоит помнить, что она входит в общую систему воздуховода всей бани. Неграмотно выполненные работы на этапе строительства приведут к быстрому разрушению здания, но главное, не обеспечат здорового отдыха владельцам. Поэтому применять свой инженерный опыт для монтажа вентиляции можно в том случае, если уверены в собственных знаниях. При других вариантах лучше обратиться к профессионалам, которые на высоком уровне осуществят монтаж и дадут гарантию на свои работы.

proekt-sam.ru

как правильно сделать с электрокаменкой

Воздух, насыщенный кислородом, жизненно необходим людям. Особенно, если человек находится в закрытом пространстве. Поэтому вентиляция в сауне, бане, ванной комнате и других помещениях с повышенной температурой и уровнем влажности должна быть обустроена правильно.

В противном случае можно столкнуться с массой неприятных сюрпризов и их негативными последствиями. Среди последствий числится не только нанесение вреда здоровью, но и порча строительных конструкций, развитие грибка, постепенное разрушение постройки.

Все о методах и особенностях организации вентилирования финских и русских парных, оборудованных электрическими и дровяными печками, вы узнаете на нашем сайте. Мы расскажем о специфике устройства систем подачи и отвода воздуха. Перечислим типичные ошибки, происходящие при неграмотном сооружении.

Содержание статьи:

Нужна ли в сауне вентиляция?

О том, что для сауны наличие вентиляционной системы не обязательно, можно частенько услышать на форумах и в беседах с более опытными знакомыми, которые уже второй год парятся в собственноручно построенной баньке/сауне.

Основным их доводом служит свой пример эксплуатации помещения. Ведь для устройства вентиляции потребуются средства и время.

Вентиляцию легче предусмотреть сразу, еще до строительства, чем потом бороться с проблемами, возникающими из-за ее отсутствия

Мнение, что все и так отлично работает, в корне ошибочно. Первый год-два будет работать, но впоследствии владелец такой парилки столкнется с массой неприятностей. Да и о качестве банных процедур в не проветриваемом помещении можно поспорить.

Именно в парилке со свежим воздухом можно получить качественные процедуры, благотворно влияющие на организм в целом

Основные проблемы, с которыми предстоит встретиться при неправильно обустроенной или вовсе отсутствующей системе вентиляции в домашней сауне с электрокаменкой, следующие:

• недостаток кислорода;
• неприятный запах;
• гниение конструкций;
• сокращенный срок службы помещения;
• сквозняки;
• повышенный расход топлива для нагрева.

Все эти признаки или только часть из них один за другим начнут появляться в сауне/бане, имеющей неработающую вентиляцию. Если нету притока свежего уличного воздуха, а в парилке находится сразу несколько человек, то существует опасность угореть. Особенно, если отдыхающие находятся в состоянии алкогольного опьянения, что, к сожалению, нередко можно встретить.

Относительно неприятного запаха, то он появляется из-за скопления пота и недостаточного удаления влаги в помещении. Ведь при отсутствии вентиляции просушить парилку после использования проблематично – нужно открывать двери и следить, чтобы все хорошенько проветрилось и высохло.

Причем это касается всех комнат – для отдыха, купания, раздевалок и прочих, построенных предусмотрительным хозяином.

Удобно использовать специальные решетки и задвижки – так никакая живность не залетит, да и приток/отток можно контролировать

Неприятный запах еще появляется в результате гниения дерева, не успевающего высыхать. Это происходит уже через два-три года с начала использования сауны. Так, некоторые умельцы советуют даже особую технологию внутренней отделки парилки – чтобы удобно было подгнившие доски снизу снять и заменить их новыми.

Многие умельцы даже не задумываются, что в сауне с правильно обустроенной вентиляцией ничего гнить не будет

Поэтому важно еще перед началом строения предусмотреть систему вентилирования, чтобы в будущем избежать гнилостных ароматов и проблем с заменой сгнивших досок.

Помимо этой проблемы можно наблюдать активное по стенам и потолку, образование конденсата и набухание деревянных конструкций. Все эти неприятности начинают, как снежный ком, обрушиваться на голову владельцу сауны.

Как результат – существенное сокращение срока службы. Вместо 20-30 лет парилка сможет продержаться всего 5-6 лет. Причем неприятный запах будет сопровождать гостей, наслаждающихся банными процедурами, все эти годы.

Если же вентсистема есть, но устроена неправильно, то возникнет проблема сквозняков, гуляющих по ногам парящихся. А это отнюдь не добавит радости от приема гигиенических процедур.

Еще одна неприятность – повышение расходов топлива для нагрева парилки. Такое часто встречается при слишком активно работающей вытяжке, удаляющей из помещения излишнее тепло.

Правильно спланированная в сауне система вентиляции способна уберечь владельца от лишних трат и сохранить не только деньги, но и здоровье

Чтобы подобные проблемы не возникали, нужно заранее спланировать и , подобрав оптимальную схему ее обустройства. Причем нет единого правильного решения этого вопроса – все будет зависеть от конкретного помещения и места его расположения.

Галерея изображений

Фото из

Сауна с электрокаменкой не нуждается в отводе продуктов сгорания. Однако система для отвода отработанного воздуха и влаги должна быть предусмотрена обязательно

Во время поставки «сухого» пара электрооборудование сжигает много требующегося для дыхания кислорода, содержание которого необходимо поддерживать с помощью вентиляции

Для организации вентилирования с естественным движением воздушного потока устраивают приточные и вытяжные отверстия, продухи. В процессе проветривания принимают участие оконные и дверные проемы

Без системы вентилирования и регулярного залпового проветривания моечных, парных и смежных помещений деревянная отделка, да и сама постройка быстро придет в непригодность из-за расселения грибка

По методу побуждения движения воздушных потоков вентиляционные системы делятся на естественные, смешанные и принудительные. В принудительных и смешанных движение стимулируют вентиляторы

В смешанных вентиляционных системах естественные принципы сочетаются с принудительными. К примеру, отток осуществляется через оконный проем или вытяжное отверстие, а поставка воздуха производится приточником с вентилятором

В саунах и банях чаще всего устраивают бесканальную систему вентилирования. Однако если планируется быстрый отвод отработанного влажного воздуха из нескольких помещений, рекомендовано сооружать канальный вариант с центробежными вентиляторами в воздуховодах

Вентиляцией должны быть оборудованы все помещения бани и сауны: и предбанник, и моечное отделение, и непосредственно комната для приема процедуры

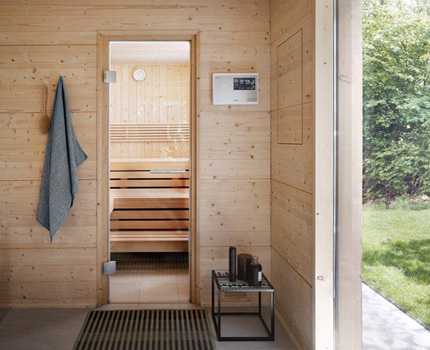

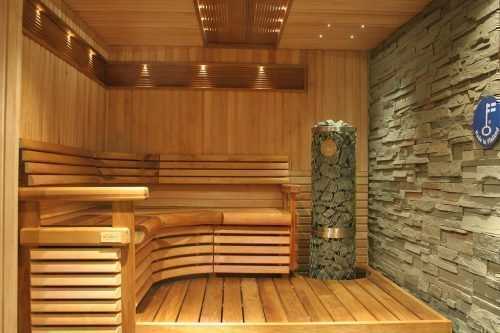

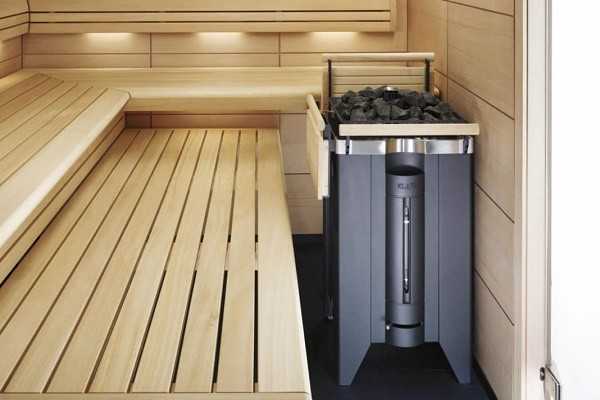

Интерьер сауны с электрокаменкой

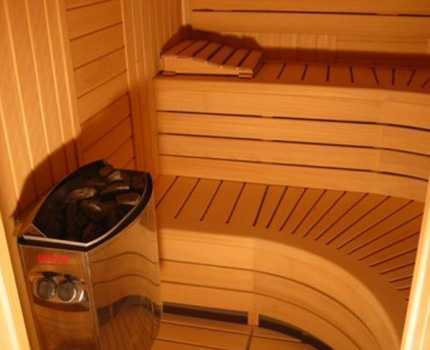

Обустройство электрооборудования в парильне

Вентиляция естественного типа

Помещение с повышенным уровнем влажности

Вентилятор в вытяжном отверстии сауны

Проветривание через оконный проем

Центробежный вентилятор для канальной вентиляции

Вытяжное отверстие в моечном отделение

Правила организации вентилирования

Вопрос о том, как же правильно сделать эффективную и сауне, волнует многих владельцев загородных коттеджей, дач постоянного проживания и просто небольших домиков. Ведь обустроить парилку можно практически в любом месте, главное – желание и наличие определенных средств на осуществление этого замысла.

Какой бывает электрокаменка?

Сауна или баня, сердцем которой является , не редкость. Часто именно электрический вариант предпочитают за безопасность и минимальные затраты сил на то, чтобы хорошенько натопить баньку.

Габариты электрокаменки можно подобрать по своему желанию – это может быть совсем миниатюрный вариант для небольшой парилки на балконе

Печи-каменки, предлагаемые на рынке оборудования для саун и бань, представлены такими вариантами:

• финская электрокаменка;
• для небольших саун;
• с парогенератором;
• для русской бани.

Выбирать можно любую модель, главное перед покупкой не забыть проверить наличие технической документации, сертификата качества и гарантии от производителя у продавца.

Также, в зависимости от выбранной печи, могут быть разные требования к обустройству вентиляционной системы. Рекомендации производителя, как правило, прописаны в руководстве по эксплуатации оборудования. Так же приводится и наиболее приемлемая схема устройства вентиляции.

Электрокаменка удобна не только в установке, но и в дальнейшей эксплуатации. Она не требует прокладывать дымоход и продумывать дополнительные варианты по подготовке и хранению дров или другого топлива. Единственный минус – зависимость от электроэнергии. Если на даче с этим ресурсом проблемы, то лучше подобрать другой тип печи.

Электропечь с камнями весьма компактна, есть модели небольшого веса – до 70 кг. Поэтому, обустроить парилку на балконе не проблема

Электрическая печь-каменка бывает с различными дополнительными функциями и возможностями – датчиком температуры и регулятором влажности, пультом управления. Также, в целях безопасности пользователей и защиты от перегрева, электропечи оснащаются термостатами и предохранителями.

Если была приобретена высоко функциональная модель оборудования, в которой можно по желанию задавать уровень влажности и температуру, то сауна запросто может превратиться в баню и наоборот.

Технические нюансы вентиляции в бане/сауне

Сауна – это нежилая комната, но она не менее жилой нуждается в интенсивном воздухообмене. Без достаточного поступления свежего воздуха парилка не сможет полноценно оздоровить.

Да и посетитель будет чувствовать себя некомфортно – воздух спертый, затхлый и дышать тяжело. Поэтому важно при планировании вентсистемы в сауне учитывать технические тонкости ее обустройства.

Требования к обустройству вентсистемы в сауне существенно отличаются от вентиляции в других помещениях

В важно обеспечить сразу 3 вида вентиляции:

• самой печи-каменки;
• комнаты-парилки;
• смежных комнат (отдыха, раздевалки, душевой и других при наличии).

Если удалось обеспечить правильную циркуляцию свежего воздуха по сауне, то проблем с ее работой не возникнет.

Важно, чтобы приточный воздух с улицы сразу же попадал на разгоряченную печь, нагреваясь от нее и охлаждая ее одновременно. Затем он, уже теплый, но еще свежий, поднимется вверх и смешается с комнатными воздушными массами, вытеснив часть на улицу сквозь вытяжное отверстие.

Поэтому схемы, где приточный клапан находится далеко от печи, применять нежелательно. Лучше рассмотреть более приемлемый вариант вентиляции

Технические требования к системе вентилирования в сауне:

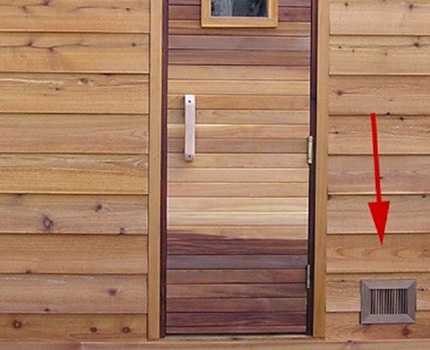

• зазор под дверью 2-5 см;
• без сквозняков;
• регулируемый приток/вывод;
• циклическое обновление воздуха;
• приток чистого воздуха с улицы;
• правильное направление воздушных масс по воздуховоду;
• оптимальное сечение вентиляционных отверстий;
• правильная высота вентканала над уровнем крыши.

Чтобы обеспечить регулируемый приток и вывод воздушных масс, нужно использовать задвижки. Это весьма удобное изобретение, пришедшее к нам издавна и получившее современное исполнение.

Что касается цикличности, то согласно нормам, воздух в парилке должен обновляться 5-6 раз в час, а если это сухая сауна – то не менее 10 раз в час. Его приток должен осуществляться не с внутренних помещений, а с улицы. Важно, чтобы поступающий воздух был максимально насыщен кислородом.

Воздушные массы, движущиеся по воздуховоду, должны проходить в направлении «от парилки» – сначала воздух попал с улицы в парилку, затем продолжил свой путь по смежным комнатам, завершив путь техническим помещением, чуланом, кладовкой

Выход отработанного воздуха с повышенным процентным содержанием углекислого газа может происходить сквозь вентканал, выведенный над крышей. Его высота в этом случае должна быть оптимальной, чтобы обеспечить хорошую тягу, но не выше 3 м. Высота зависит от места расположения канала.

Оптимальное сечение воздуховода вычисляется по объему парилки. Так, на 1 м³ комнаты нужно 24 см² сечения

В сауне с электрокаменкой не нужно беспокоиться о монтаже отдельного дымохода или вентканала для вывода продуктов сгорания. Это безусловный плюс при обустройстве вентиляции.

Особенности устройства системы

От правильности устройства вентсистемы зависит качество процедур в парилке, настроение и здоровье пользователей, длительность срока службы помещения. Да и расходы на содержание также зависят от того, насколько эффективно происходит воздухообмен.

Выбор схемы для зависит от многих показателей – размера сауны/бани, количества сопутствующих помещений, места расположения, типа электрокаменки. Так, это может быть:

• отдельно стоящее здание;
• сауна в комнате, смежной с ванной;
• сауна в подвальном помещении коттеджа;

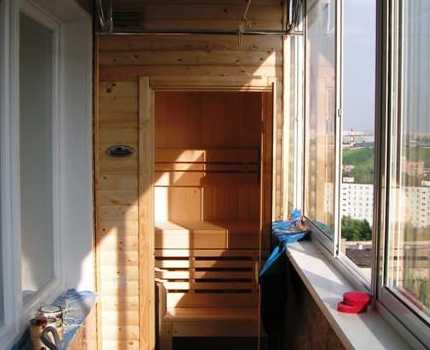

• парилка на балконе городской квартиры.

Важно, чтобы хотя одна стена выходила на улицу. Именно в ней целесообразно планировать установку и окна. Если же такой возможности нет, то рассматривают варианты с принудительным нагнетанием свежего воздуха с помощью вентиляторов.

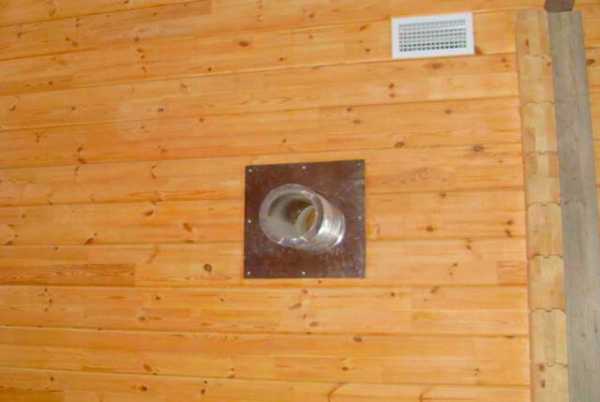

Удобно, когда одна стена соседствует с улицей – приточный клапан с задвижкой можно монтировать именно в ней, обеспечив приток чистого воздуха

В зависимости от типа управления вентиляция в парилках может быть:

• естественная;
• принудительная;
• смешанная.

Чаще всего используется последний вариант, когда приток происходит естественным образом, а отток с использованием вытяжных вентиляторов. Для этого внизу за печью на высоте около 30 см от пола монтируется приточный клапан. Хорошо, если именно эта стена соседствует с улицей.

Если же нет, то возможно проложить вентканал, используя , подведя его в нужное место. Следует избегать резких поворотов, выбирая наиболее гладкий и короткий путь. Внутри целесообразно поставить заслонку или же установить клапан с шибером.

Когда уличный воздух попадает в парилку, он сразу же натыкается на электрокаменку. Она, разгоряченная, прогревает его, позволяя подняться вверх, где он смешивается с воздушными массами, вытесняя часть. Когда остывший воздух спускается вниз, он затягивается вытяжным вентилятором в отверстие и начинает движение вверх по венткоробу.

Вытяжные отверстия обычно делают на противоположной стене. Причем одно находится снизу, а второе сверху. Между собой они соединяются вентиляционным коробом. Также, систему по удалению отработанного воздуха оборудуют вытяжным вентилятором.

Воздухообмен при приточно-вытяжной схеме происходит наиболее качественно – свежий воздух равномерно прогревается, перемешивается с горячим паром, вытесняя отработанный в вытяжное отверстие

Дополнительная циркуляция воздушных потоков происходит сквозь щели в окне и через зазор между дверью и полом. Если же сауна отдельно стоящая, а ее сруб возведен по всем правилам, то между нижними бревнами обязательно будет небольшой зазор, обеспечивающий дополнительную вентиляцию помещения. Это необходимо, чтобы предотвратить гниение дерева и появление плесени на стенах внутри парилки.

Ошибки сооружения вентиляции

Если учесть все тонкости устройства системы вентилирования, то результат будет радовать не одно десятилетие. Но, часто неопытные мастера допускают досадные ошибки, которые прямо влияют на качество процедур и настроение отдыхающих в сауне/бане.

Наиболее распространенная ошибка – планировка по завершении строительства. Это самое неприятное, ведь такие работы следует делать еще в самом начале. Тогда не только все удобно будет монтировать, но и легко скрыть коммуникации, задекорировав их.

Излишняя герметичность стен и пола может привести к тому, что в скором времени они будут требовать замены

Во-вторых, излишняя герметичность помещения может сослужить отнюдь не лучшую роль. Так, если под дверью нет зазора хотя бы в 2-3 см, окна и отверстия для притока, то в такой парилке можно задохнуться. Это крайне неудачный вариант.

Третья ошибка, допускаемая при обустройстве системы вентиляции – проделывание только вытяжного отверстия под потолком. Оно обеспечит эффект парника, когда воздухообмен не происходит. Чтобы вдохнуть глоток свежего воздуха, предстоит открывать окно или двери.

Вытяжное и приточное отверстие следует обеспечить задвижкой – ею удобно пользоваться, да и она способна вписать в любой интерьер, не нарушая общую концепцию

В-четвертых, нельзя оставлять отверстия входа/выхода воздушных масс без задвижки. Ее наличие поможет оптимально регулировать микроклимат внутри помещения при любой погоде и температуре снаружи.

Именно задвижка помогает четко подобрать комфортную температуру и влажность, выпустив излишек горячего воздуха.  При закрытой же задвижке, наоборот, можно быстро нагреть хорошо проветренное помещение.

Наличие защитной решетки на входном или выходном отверстии защитит от случайного попадания внутрь парилки насекомых, птиц и прочей живности

Пятая ошибка – размещение клапанов входа и выхода на одном уровне друг напротив друга. При такой схеме можно наблюдать сквозняки, гуляющие по ногам и полное отсутствие перемешивания воздушных масс. Воздух, приходящий с улицы, не будет успевать нагреваться и подмешиваться в парную смесь под потолком помещения.

Шестая ошибка – установка сложных дорогостоящих систем вентилирования. Оборудование от резких перепадов температур долго не выдерживает и требует периодического ремонта и замены отдельных приборов.

Сложные системы – это недешевое удовольствие, особенно, если парилкой пользуются от случая к случаю – пару раз в году

Поэтому при подборе оптимальной схемы вентилирования, следует учитывать особенности своего помещения, его размеры, высоту потолков. Важно не забыть от этом еще на этапе планирования строительных работ, чтобы не переплачивать впоследствии.

Выводы и полезное видео по теме

В сауне вентиляцию можно устроить, используя подручные средства. Видео-ролик о монтаже приточки в сауне:

Вторая часть экономного обустройства вентиляции в парилке – прокладка вытяжного вентканала:

В видео рассмотрены различные схемы вентиляции в банях и саунах:

О создании эффективной вентиляционной системы в парилке подробно изложено в видео ролике:

О правильном проектировании системы вентилирования в сауне и основных ошибках, допускаемых домашними мастерами рассказывается в видео:

Ознакомившись с особенностями вентиляционной системы в сауне, можно правильно спроектировать и обустроить вентиляцию с электрокаменкой. Причем, имея небольшую сауну и желание все сделать своими руками, с установкой удастся справиться самостоятельно.

Главное, правильно рассчитать места расположения входных и выходных отверстий и качественно выполнить монтаж воздуховодов.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о собственном опыте в устройстве вентиляции в сауне или бане. Задавайте вопросы, делитесь полезными сведениями, размещайте фотоснимки по теме.

sovet-ingenera.com

Как сделать вентиляцию в бане своими руками: видео, чертежи и схема

Посещение парной способствует общему оздоровлению организма человека. Утверждение это верно только в том случае, если сделана правильная вентиляция в бане, и в помещении созданы определённый температурно-влажностный режим и соответствующая атмосфера. Особый микроклимат достигается, в том числе и применением качественных строительных и отделочных материалов. Лучшей по всем показателям является, несомненно, деревянная баня, построенная из цельного бруса или бревна.

Создание здоровой атмосферы во всех помещениях такого заведения возможно только при обеспечении достаточного воздухообмена. Согласно требованиям СанПиН 2.1.2.1002-00 за час в парной, моечной, предбаннике и в комнате отдыха атмосфера должна обновиться не менее трёх раз. Воздухообмен предполагает поддержание баланса поступления и оттока воздуха в помещениях бани.

Вентиляция для бани оборудуется в строгом соответствии с требованиями СНиП 41-01-2008. В нормативном документе подробно расписаны правила и методика проведения расчётов систем воздухообмена для жилых, общественных и производственных помещений. Проектные организации и строительные компании обязаны в процессе проведения работ придерживаться упомянутого руководства.

Особенно важна хорошая вентиляция, если баня оборудована газовыми, жидкостными или твёрдотопливными котлами. В процессе работы таких устройств из помещения происходит отбор воздуха для поддержания горения.

Отсутствие или неисправность систем воздухообмена может привести к недостатку кислорода для дыхания людей. Недостаточная вентиляция может служить причиной образования конденсата на стенах и оборудовании, развитию колоний плесневых грибков и гнилостных бактерий.

Содержание материала

Основы проектирования систем вентиляции

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

• размеры и назначение помещений;
• тип и размещение отопительных приборов и водонагревательных устройств;
• предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

Правильная вентиляция бани должна обеспечивать достаточную циркуляцию воздуха при сохранении температурного и влажностного режима, а также удаление неприятных запахов, угарного и углекислого запаха. При достаточном воздухообмене парная и другие помещения в кратчайшие сроки просыхает без образования конденсата на стенах и оборудовании.

При проведении расчётов учитывается объём помещения, который вычисляется по формуле как произведение длины, ширины и высоты помещения. Нормативной документацией для объектов такого рода установлена кратность обновления атмосферы, равная трём. Объём умножается на этот показатель, и в результате получается минимально необходимая производительность вентилятора для принудительной системы.

Диаметр приточного и вытяжного отверстия при естественном воздухообмене обычно определяется опытным путём. В каналы устанавливаются заслонки на шарнирах, которые обеспечивают регулирование потоков. При слишком быстрой утечке тепла из помещений проходное сечение уменьшается, при недостатке свежего воздуха, напротив, — увеличивается.

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Особенности создания качественного воздухообмена для разных помещений

Баня представляет собой целый комплекс из нескольких комнат, расположенных, как правило, одна за другой. Помещения имеют разное назначение, которое обозначается их названием. Основная задача систем воздухообмена – это обеспечение комфортных условий пребывания посетителей.

Вентиляция парной бани необходима для поддержания особого микроклимата, оказывающего мощный оздоровительный эффект на человека. Постоянная циркуляция воздуха в этом помещении необходима для удаления продуктов сгорания от печи и углекислого газа, образующего в результате дыхания человека. В парной может применяться системы вентиляции естественного или принудительного типа.

Приточная часть обычно представлена в виде отверстия в нижней части наружной стены или перегородки между парной и предбанником. Канал закрывается декоративной решёткой и может перекрываться заглушкой. Приточное отверстие обычно располагают по возможности ближе к печи каменке для быстрого нагрева, поступающего в помещение воздуха. Вытяжка может располагаться под потолком на противоположной стене.

Рациональное взаимное размещение приточной и вытяжной части системы позволяет получить оптимальное распределение воздушных потоков. Принудительная вентиляция парилки с вытяжным электрическим вентилятором может иметь ручное и автоматическое управление. В первом варианте включение и выключение системы выполняет сам посетитель парной по мере необходимости.

Автоматизированная система управления работает по сигналу от датчиков, которые контролируют показатели температуры и влажности в одной или нескольких точках. Стоимость такого оборудования высокая, но она оправдывает себя. С помощью такой системы достигается наиболее точное соблюдение режима при значительном уменьшении потребления топлива, используемого для обогрева бани.

Вентиляция в комнате отдыха также может быть как естественной, так и принудительной. Наиболее часто применяемая схема — комбинированная с системой воздухообмена других помещений. Иными словами, воздух в комнату отдыха поступает через приточный канал, а отводится из неё в парную или другое служебное помещение, например, санузел. В таком случае вытяжка из этих помещений должна быть оборудована вентилятором.

Выполнение работ по установке систем вентиляции

По окончании проектных и расчётных операций осуществляется подготовка к монтажу оборудования. Самый простой вариант – естественный воздухообмен: в стенах в процессе выполнения строительных работ оставляются отверстия нужного диаметра. Весь монтаж вентиляции в бане сводится к установке металлических или пластиковых воздуховодов. Со стороны улицы на приточную часть устанавливается вентиляционная решётка.

Вытяжная часть комплектуется регулируемой заслонкой шибером. Место установки её определяется с учётом обеспечения оптимальных воздушных потоков с одной стороны и свободного доступа к ней. Электрические вентиляторы устанавливаются со стороны улицы, а органы управления — выключатели в помещениях с невысокой влажностью: предбанник или комнате отдыха.

В процессе использования бани действию высокой влажности подвергаются все строительные конструкции. Качественная вентиляция пола бани в подавляющем большинстве случаев наличием в цоколе отдушин. Через них к деревянному настилу поступает свежий воздух, который и позволяет хорошо его просушить. В некоторых схемах эти элементы являются приточной частью общей системы вентиляции.

Для того чтобы сделать вентиляцию в бане своими руками без привлечения специалистов, нужно выполнить ряд действий. Прежде всего, подбирается наиболее рациональная схема воздухообмена. В этом вопросе следует прислушаться к рекомендациям опытных специалистов. Общий совет: приточное отверстие должно располагаться как можно ближе к печи, а вытяжное — в дальнем углу.

Полностью процесс монтажа системы вентиляции можно посмотреть на предложенном видео

Практика показывает, что монтажные операции по установке элементов системы вентиляции сравнительно просты и могут быть выполнены своими руками без привлечения квалифицированных специалистов.

proekt-sam.ru

Кратность воздухообмена в саунах и банях
