Вентиляция в квартире — устройство, требования и чистка

Система вентиляции в квартире может исправно работать в течение многих лет, но достаточно одного сбоя, чтобы жильцы дома прочувствовали на себе негативные изменения. Если в помещении нет вентиляции или существующей тяги недостаточно, возникает множество проблем, среди которых запотевание окон, появление конденсата и плесени на стенах.

Со временем ухудшается микроклимат в помещении, а запахи из туалета и кухни распространяются по всей квартире. Что делать в таких случаях? Как должна работать правильная вентиляция? Можно ли выполнить работу  по восстановлению системы своими руками?

Содержание статьи

Общее устройство

Перед тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений. Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.

Преимущества системы вентиляции естественного типа очевидны:

• Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
• Способность работать в автономном режиме.
• Независимость от электричества.
• Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.

Естественная вентиляция имеет и ряд минусов:

• При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
• Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.

Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.

Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия  (шахты туалета и кухонного помещения).

Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.

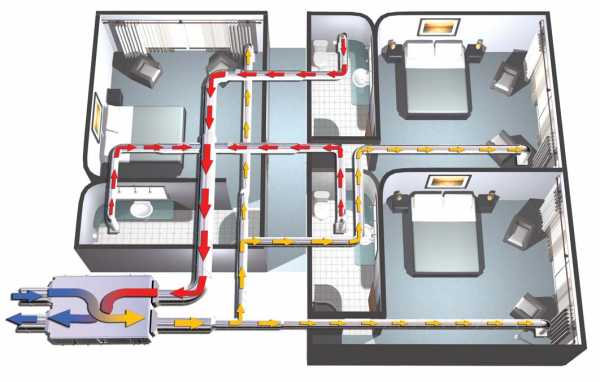

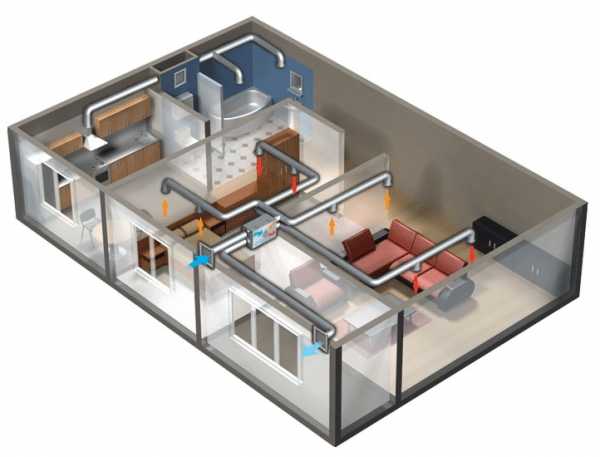

Проект вентиляции квартиры

Основные требования

Следующий важный момент — нормы, касающиеся вентиляция для квартиры. По существующим правилам воздух должен полностью удаляться из помещения и меняться новой порцией за полчаса. Вопрос в том, каким должен быть объем масс, поступающих в квартиру. Для расчета требуется совместить требования в отношении системы вентиляции с площадью квартиры и числом ее жильцов. Так, на один «квадрат» жилища необходимо от трех «кубов» воздуха, а на одного человека — 30 кубометров в час. Именно так должна работать вентиляция, которая правильно настроена.

Рассмотренной информации достаточно, чтобы рассчитать нормы для конкретной ситуации, и выполнить проектирование.

Особенности проверки

Теперь рассмотрим, как проверить вентиляцию в квартире и принять решение о необходимости проведения ремонтных мероприятий. Система организована так, чтобы в каждую квартиру выходил отдельный отвод от общего канала для притока свежего и вытяжки старого воздуха.

Если все сделано правильно, вентиляция должна работать без сбоев и своевременно обновлять воздух в помещении. Но на практике мощности существующей вентиляции может не хватать. Вопрос в том, как правильно убедиться, что система функционирует, или подтвердить подозрение, что в квартире нет вытяжки вовсе. Варианта два:

• Откройте форточку в любой из комнат, после чего поднесите к отверстию вентиляционного канала салфетку или листок бумаги. В случае его удерживания на поверхности, все в норме. Если «инструмент» упал, вывод один — кондиционирование квартиры не производится, то есть мощности вытяжной системы недостаточна или ее нет вовсе. В такой ситуации единственным выходом является очистка каналов или дополнительная установка вентиляции в квартире.
• Возьмите источник пламени (это может быть свечка или спичка), после чего поднесите ее к проему в вентиляционном канале. Активное смещение огня в сторону отверстия подтверждает исправность системы. Если не работает вентиляция, пламя не будет перемещаться вовсе. Спасение также находится в очистке забитых каналов.

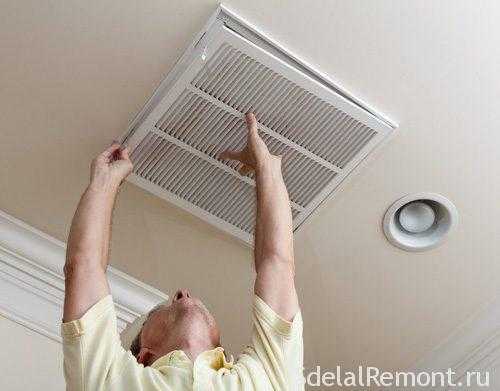

Как выполнить чистку?

Чтобы восстановить нормальную работу приточно-вытяжной системы, начните с проверки каждой отдушины. Если листы бумаги притягиваются с различным усилием, причиной являются загрязненные коробки внутри квартиры. Восстановление вентиляции в квартире своими руками начните с подготовки стального троса небольшой толщины или проволоки с алюминиевой жилой. Берите «инструмент» и чистите канал от мусора.

Остатки можно убрать с помощью пылесоса, на который стоит надеть длинную трубку (допускается применение поливного шланга из винила). Если усилия напрасны, и все равно не работает вентиляция в квартире, придется почистить основной канал. Для этого пригодится ерш большего диаметра и штанга (в качестве плеча). Далее чистите проход, но действуйте осторожно, ведь внутри могут быть гнезда птиц или прочая живность. Если причина была именно в загрязнения, работа вентиляции в квартире будет восстановлена.

Описанный выше подход характерен для частного дома. Если нарушена вентиляция и кондиционирование квартир в многоэтажном здании с большим числом квартир, вопрос очистки центральных каналов — задача домовладельца, а жильцу выполнять эту работу запрещено. При появлении претензий к работе вентиляции, необходимо подать заявку и таким способом вызвать мастера в квартиру.

Как улучшить циркуляцию воздуха?

Многие после проверки принимают решение о повышении эффективности работы системы. Сделать это несложно путем улучшения притока свежего воздуха. Вентиляция в квартире своими руками должна начинаться снова-таки с проверки. Берите кусок бумажки, поставьте его к отверстию канала, но при этом входная дверь и окна должны быть плотно закрыты, а межкомнатные двери необходимо полностью распахнуть.

Если каналы не действуют в достаточной степени, и «проверочная» бумага падает, требуется проверить наличие зазора между полом и нижней частью дверей. Он должен составлять 3-5 сантиметров, ведь только в этом случае вентиляция в квартире с пластиковыми окнами будет оптимальной. Если такой вариант не подходит, допускается высверливание несколько рядов отверстий по 1-1,5 см диаметром.

В туалете, ванной или спальне высверливание отверстий можно осуществлять с наклоном в сторону внутренней части комнаты. При таком подходе исключается возможность подглядывания в имеющиеся щели. Для улучшения звукоизоляции ставится специальная сетка из нержавейки или стали. После выполнения описанных шагов, вентиляция в квартире улучшается.

Как сделать дополнительную вытяжку?

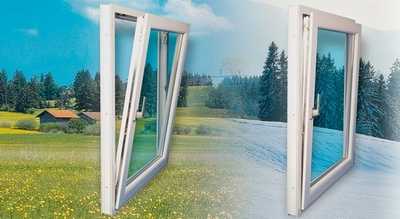

Вентиляция квартиры с пластиковыми окнами усложняется тем, что оконные проемы плотно закрываются, что почти полностью исключает поступление воздуха внутрь помещения. Чтобы избежать холода, приходится плотно закрывать все окна. В итоге вентиляция в вашей квартире работает хуже или не выполняет своих функций вовсе. Если летом можно открыть окно в режим проветривания, то зимой потребуется дополнительная вытяжка.

Сделать ее для квартиры своими руками несложно — достаточно установить вытягивающие электрические вентиляторы в отдушинах или смонтировать блок-вентилятор в качестве одной из секций короба системы.

При обустройстве вентиляции стоит учесть ряд моментов:

• В кухне воздушные массы должны поступать через раструб (специальное «окно» над конфорками). В ином случае устранить неприятные запахи не получится. В системе должны стоять фильтры и нейтрализаторы «ароматов», которые время от времени требуют замены.
• Схема вентиляции в любой квартире должна продумываться с позиции экономии электроэнергии. Так, в туалете и ванной включение вентилятора должно осуществляться одновременно со срабатыванием выключателя. В случае если отверстия ванной комнаты и туалета объединены, придется поставить клапан-хлопушку, которая будет открываться и закрываться, когда это необходимо.
• Чтобы вентиляция в полной мере устраивала домочадцев, важно правильно подойти к выбору вентилятора. При расчете мощности изделия для кухни площадь нужно умножить на десять, а для ванной — на семь. В кухне желательно предусмотреть мелкую сетку, чтобы исключить проникновение насекомых.

Итоги

Проверить, восстановить и улучшить работу вентиляции в своей квартире реально. Главное — внимательно изучить рекомендации в статье, разобраться со схемой вентиляции в квартире и выделить время на выполнение всех работ.

topventilyaciya.ru

Вентиляция в квартире: принцип, устройство, нормы воздухообмена

Немногие хозяева знают о том, как устроена и работает вентиляция в квартире с пластиковыми окнами, а всё потому, что до определенного момента её функционирование остается незаметным для домочадцев. Малейшее нарушение воздухообмена приводит к понижению качества чистого воздуха в жилом пространстве – стены покрывает стремительно распространяющаяся плесени, окна «запотевают», комнаты наполняются посторонними запахами.

Безупречно работающая вентиляция в квартире — залог хорошего самочувствия

Как сделать вентиляцию в квартире своими руками? Что делать, чтобы повысить эффективность функционирования действующей системы? Остановимся на этих моментах подробнее.

Как устроена система вентиляции в многоквартирных домах

Комфортное жильё – это не только красиво оформленные комнаты с удобной мебелью и оригинальной отделкой. В первую очередь это исправно работающий водопровод, электричество, отопление и вентиляция квартиры. На этих «китах» и базируется понятие комфорта, незаметное для большинства. Вентиляционная система – многогранная и сложно организованная установка. Перед её организацией, важно понять, как она устроена и по каким принципам функционирует.

Зачастую обычные жильцы даже не подозревают о том, как реализована система вентиляции в квартире, потому как соответствующие мероприятия и решения – удел компании застройщика. Воздуховоды и каналы устанавливаются на стадии возведения жилого объекта. Осуществляется разводка по кухням и ванным.

В основе их работы зачастую лежит естественная вентиляция – эффект «сквозняка» через приоткрытые окна, двери и форточки.

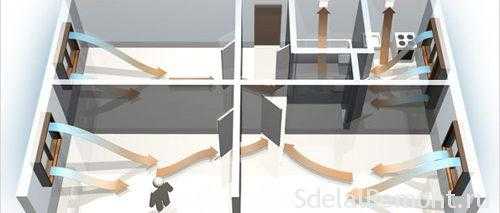

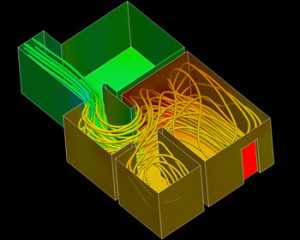

Течение воздушных масс при естественной вентиляции

У такой схемы реализации воздухообмена легко выделить ряд очевидных «плюсов»:

• оборудование общедоступно, с его монтажом справиться даже новичок, цены – невысокие;
• независимость от электропитания, работа вентиляции в квартире «не привязывается» к другим системам, она автономна;
• в жилом пространстве создаются комфортные условия для жизни домочадцев.

Данный принцип характеризуется не только очевидными преимуществами, но и рядом явных недостатков.

1. Для эффективного воздухообмена важно, чтобы температурный режим внутри помещения был выше, чем во внешней среде.
2. За счёт эффекта обратной тяги, существует вероятность проникновения в жильё мелкого мусора.

Естественный воздухообмен морально устарел и в современных домах практически не используется. Гораздо предпочтительнее принудительно-приточные и вытяжные системы вентиляции.

Принудительный воздухообмен

Воздухообмен многоэтажного дома обеспечивают специальным образом установленные вентиляторы. В тех случаях, когда тяги в квартире нет, установка активируется и отработанные воздушные массы выводятся из жилых помещений. Как правило, вентиляция квартир предполагает наличие приточного клапана для забора свежего кислорода. Отвод осуществляется за счёт естественного воздухообмена.

Требования к вентиляции в квартире. Нормы воздухообмена

Нормы воздухообмена регламентируются санитарными предписаниями, законодательскими актами. Грамотно подготовленный проект вентиляции в квартире предусматривает полную замену кислорода в жилом помещении каждые 30 минут. Итоговое значение легко определить самостоятельно, ссылаясь на табличные данные, представленные ниже.

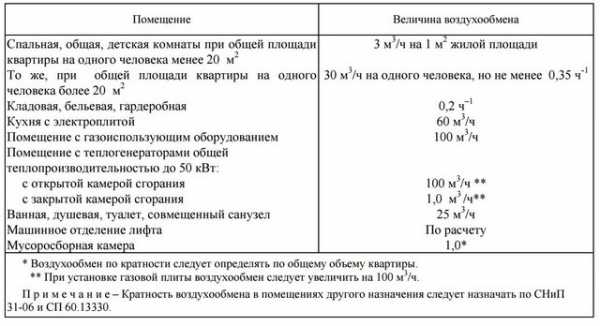

Таблица по нормам чистого воздуха для разных помещений

Если переводить данные в цифровые значения, то на 1 человека, проживающего в доме, должно приходится не менее 30 м3 чистого воздуха ежечасно. Проектирование, а затем и монтаж вентиляции в квартире начинают только после предварительных расчётов, с учётом количества жильцов, площади объекта.

Вентиляция в квартире: проверка эффективности

Начальные условия предполагают наличие готовой системы воздухообмена с поквартирным «разводом» от общей вытяжной установки. Но в ряде случаев мощность понижается ниже необходимой нормы. Возникает закономерный вопрос – как проверить вентиляцию в квартире на предмет её эффективности? Существует несколько проверочных методик.

Проверка тяги вентиляционной системы при помощи пламени

1. Зажечь спичку и направить язык пламени к вентиляционной решётке. Если не работает вентиляция, то пламя не будет отклоняться от своего начального положения. Это первый сигнал того, что установке требуется профилактическое обслуживание, чистка.
2. В одной из комнат открыть оконную створку. В санузел поднести салфетку к вентиляционному проходу. Если листик зафиксировался на решетке – вентиляция в квартире исправна. В ином случае необходимо обращаться к соответствующую компанию, службу.

Описанные методики справедливы только для нормальных погодных условий. Жарким летом они ничего «не покажут», потому как уровень воздухообмена в эту пору минимален. Самостоятельно прочищать канал не стоит, это обязанности управляющей компании.

Обеспечиваем циркуляцию

Реализовывается вентиляция в квартире своими руками предельно просто – достаточно обеспечить приток чистого воздуха, а затем проверить, качество воздухообмена в каждом помещении. Если система организована надлежащим образом, никакого вмешательства не потребуется. В противном случае – между полом и дверью проделать отверстия в 3-4 см.

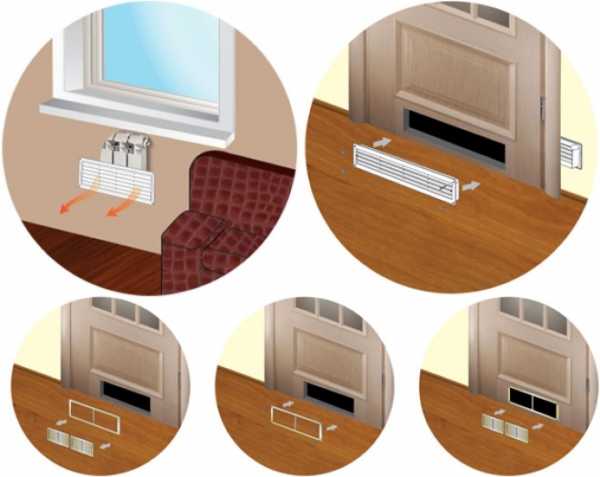

Вентиляционные решетки в дверных полотнах — самый простой способ нормализовать вентиляцию в квартире

Для квартиры с пластиковыми окнами проделывают 3-4 ряда с отверстиями у нижней части дверного полотна. Диаметр подбирают индивидуально. В большинстве случаев достаточно 10-15 мм. Отверстия декорируют сеткой, способной поглощать звуковые волны.

Оформление хозяева подбирают в индивидуальном порядке. Достаточно вставить металлическую сеточку в 3 слоя, для обеспечения более качественной звукоизоляции.

Вентиляционные клапаны для окон

Естественная схема вентиляции в квартире способна обеспечить жильё кислородом благодаря проветриванию через окна, форточки, щели в полу или дверях. Но данные способы были актуальны ранее, современные же окна характеризуются высокой герметичностью. Естественные отверстия заменяют специальными регулируемыми отверстиями. Это небольшие вентиляционные решения с хорошим функционалом.

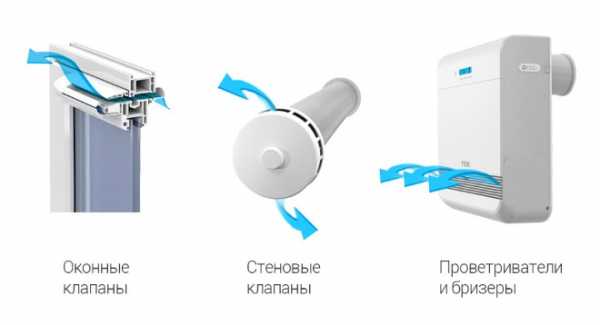

Стеновые и оконные клапаны

Оборудуют их вверху металлопластикового окна, чтобы не нарушать эстетическую целостность конструкции. В летнюю пору эффекта от такого клапана не будет, потому как на улице температурный режиме выше того, что внутри жилого помещения.

Насколько эффективно действуют отверстия реально прочувствовать только с наступлением холодов. Холодные потоки, забор которых осуществляется с улицы, внутри конструкции смешивается с тёплым кислородом комнаты, и только после этого попадает в жильё.

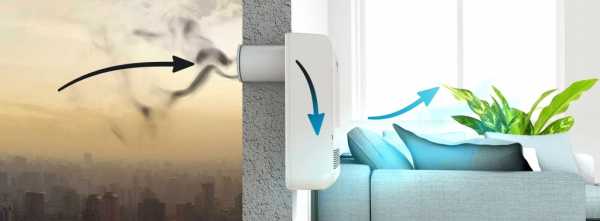

Приточные клапаны

Установка оконных отверстий актуальна лишь в тех случаях, когда кислородом обеспечивается комната или квартира. Если потребности в чистом воздухе более высокого порядка (как в случае с офисом, кухней или большим загородным коттеджем), эффективнее использовать стеновые приточные клапаны. Современные модели комплектуются интегрированными калориферами для нагрева приточных масс, поступающих в квартиру.

Дому требуется чистый воздух

Кондиционирование и вентиляция квартиры – оптимальная компоновка приборов, необходимых для обеспечения в жилом пространстве комфортного температурного режима, достаточного объёма свежего воздуха.

Эффективная вентиляция для квартиры обеспечивается за счёт монтажа гибких клапанов углового типа. Для помещений с высокой нагрузкой лучше всего подходят прямоточные каналы, изделия. Часто их совмещают с фильтрами и даже увлажнителями кислорода. Функционируют они круглосуточно.

Приточно-вытяжные установки

В случае, если обеспечить жильё кислородом так и не удалось, придется прибегнуть к радикальным мерам – установить правильную вентиляцию в квартире. Для этой цели лучше всего подходит приточно-вытяжная установка, состоящая из нагнетающих вентиляторов, устанавливающихся в отдушинах, а также специальных механизмов для отвода в основной канал.

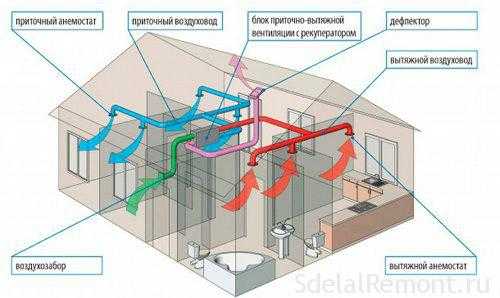

Приточно-вытяжные установки устроены предельно просто

В продаже есть и дорогие решения, подходящие для загородных коттеджей и больших домов.

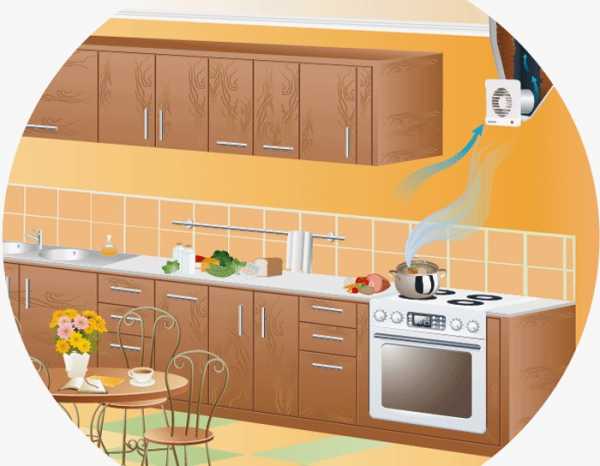

Установка вытяжного вентилятора

Монтаж вентиляции в квартире показан в первую очередь для жилья с пластиковыми окнами, где сохраняется высокая герметичность пространства. Не всегда возможно скорректировать имеющиеся каналы, посредством их дооборудования. В таких случаях единственно верное решение – ремонт вентиляции в квартире. Зачастую достаточно установить несколько вытяжных вентиляторов у санузла и на кухне.

Установка вытяжного вентилятора — простая задача, решаемая за пару шагов

Мощность готового изделия подсчитывают по простой формуле – объём помещения умножают на 7-8, если речь идёт о санузлах, и на 10 для остальных помещений.

Многие производители выпускают решения с интегрированными гигрометрами – это лучшие решения для ванных комнат, где наблюдаются частые перепады по уровню влажности. Они включаются при достижении определенного уровня влажности. Для размещения в квартире своими руками, это наиболее предпочтительный и экономный вариант – хозяевам не придется постоянно включать и отключать приспособление, вмешиваться в его работу.

Пошаговая инструкция по монтажу вентилятора:

Перед установкой вентилятора не лишним будет проверить его работоспособность, мощность

1. Осмотрите приобретенный вентилятор. Определите ту часть, которую необходимо установить в вентиляционное отверстие. Прочтите инструкцию, чтобы узнать, как правильно функционирует изделие, что для этого необходимо.

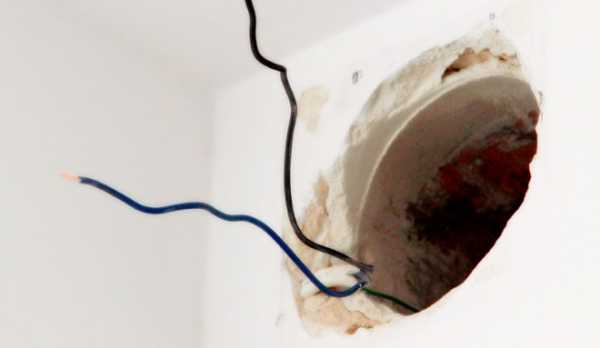

   Важно правильно подсоединить вентилятор к проводам

2. Подключите к соответствующим выводам устройства электрические провода, а затем разместите прибор в соответствующем отверстии.

   Крепление вентилятора в вентиляционном отверстии

3. Зафиксируйте корпус вентилятора при помощи «супер» клея или саморезов.

   На завершающем этапе к корпусу привинчивают декоративный кожух

4. Закрепите декоративный кожу на корпусе. Вентилятор готов к эксплуатации!

Не стоит отчаиваться, если не работает вентиляция в квартире, ведь этот недостаток легко устраняется с небольшими финансовыми инвестициями. Для эффективного воздухообмена достаточно установить (заменить) приточно-отводные вентиляторы.

Кондиционер же станет прекрасным дополнением к уже работающей системе. Поверьте, качество жизни в жилом пространстве улучшиться!

ventilaciya.info

Принудительная вентиляция в квартире: качество превыше всего

Квартиры в многоэтажках подключаются к общей вентиляционной системе, обеспечивающей отвод отработанных воздушных масс в окружающую среду посредством вытяжного канала.

Подобная структура вентиляционной системы является весьма действенной, однако лишь в том случае, когда речь идет о зданиях новой постройки. При этом с течением времени ее функциональность падает и приводит к нарушению микроклимата в здании. Принудительная вентиляция в квартире является выходом из сложившейся ситуации и позволяет не только создать максимально комфортные условия для жизни людей, но и избавить их от множества проблем.

Воздушные потоки и виды вентиляционных систем принудительного типа

Большинство жилых многоквартирных домов оборудовано вентиляционными системами естественного типа. Состоит она из нескольких вытяжных воздуховодов, подключенных к единому выводящему каналу, который проходит вдоль стояка. В роли приточных каналов служат окна, двери, форточки и балконы, т. е. все объекты через которые воздух может свободно поступать в квартиру.

Подобная система воздухообмена является довольно эффективной и обеспечивает создание оптимальных условий для жизни людей. Однако с течением времени ее функциональность постепенно снижается, что может привести к нарушению микроклимата в квартире. Главной причиной снижения эффективности системы служит недостаточное обслуживание коммуникаций, что приводит к их заполнению мусором и уменьшению диаметра.

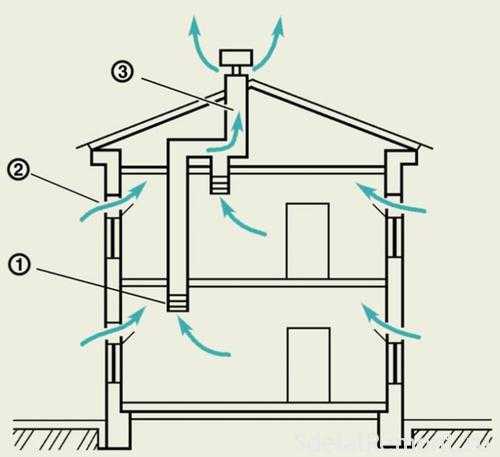

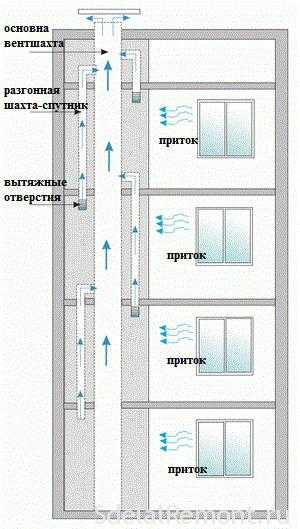

Типовая схема организации естественной вытяжки в квартирах

Последствия нарушения распределения воздушных масс в квартире бывают разнообразны, начиная от развития плесени и заканчивая появлением разнообразных насекомых. Избежать подобного развития событий поможет хорошая вентиляционная система в квартире, призванная устранить избыток влажности и нормализовать воздухообмен.

Принцип действия принудительной вентиляции основан на использовании различных механизмов, усиливающих воздушный поток и обеспечивающих его очистку. Сегодня существует несколько видов подобных систем, позволяющих нормализовать соотношение влажности и термических показателей внутри квартиры. Выглядят они следующим образом:

Приведенные выше модели способны в полном объеме удовлетворить потребности помещения в свежем воздухе и обеспечить полноценное удаление отработанных масс.

Расчет параметров и их влияние на выбор компонентов системы

Выбор того или иного типа системы осуществляется исходя из степени функциональности существующей вентиляционной системы. В большинстве случаев, именно этот критерий играет основополагающую роль. Однако при расчете параметров принудительной вентиляции необходимо учитывать и другие факторы, оказывающие влияние на аэрацию квартиры:

1. площадь помещения;
2. уровень герметичности окон, дверей и балконов;
3. существующие воздушные потоки;
4. расположение приточных и вытяжных отверстий.

Все эти критерии необходимо обязательно учитывать при выборе модели вентиляционной системы. Однако параметры воздухообмена, указанные в технической документации, различны по своим значениям для жилых и хозяйственных помещений, о чем не следует забывать.

Спальня и гостиная должна обеспечиваться 3 куб.м. свежего воздуха на 1 кв.м. площади. При этом принудительная вентиляция в ванной комнате и туалете рассчитывается исходя из требований 25 куб.м./ч. вне зависимости от квадратуры помещений.

Соблюдение требований СНиП дает возможность создать оптимальные условия в квартире и полностью нормализовать микроклимат. Кроме того, на основании скорости перемещения воздушных масс и их объема осуществляется выбор основных параметров системы таких, как сечение воздуховодов, мощность и количество вентиляторов, а также целесообразность установки дополнительного оборудования.

Принудительная вытяжная вентиляция и ее особенности

Установка системы принудительной вытяжной вентиляции целесообразна в том случае, когда приточный воздух поступает в нормальном режиме, а отвод отработанных масс производится не в полном объеме. Как правило, причиной этому служат забитые вентиляционные каналы, не способные полноценно выполнять возложенные на них функции. В результате нарушения циркуляции происходит застой воздушных масс, теплый воздух скапливается под потолком и способствует появлению сырости. При этом из-за избытка давления внутри квартиры свежий воздух вытесняется обратно на улицу по приточным каналам либо не поступает вовсе.

Для стабилизации циркуляции и нормализации микроклимата используется принцип принудительной вытяжной вентиляции. В его основе лежит применение нескольких вентиляторов, которые устанавливаются на входе внутри вытяжных каналов, обеспечивая необходимую тягу. Как правило, их монтаж осуществляется на уже имеющиеся вентиляционные отверстия, расположенные в кухне или ванной и подключенные к общему каналу.

Вытяжной вентилятор с обратным клапаном

В случае, когда основной вытяжной воздухоотвод полностью засорен и не функционирует, отверстия создаются непосредственно в стенах и выводятся как в подъезд, так и на улицу. Подобное расположение дополнительных каналов позволяет обеспечить нормальное распределение воздушных потоков и обеспечить оптимальный микроклимат внутри квартиры. Мощность вентиляторов и их количество выбирается на основании существующих условий внутри помещения и расчетных параметров, полученных изначально.

Приточная и приточно-вытяжная модели вентилирования

Монтаж приточной вентиляции целесообразен в диаметрально противоположных условиях, когда доступ кислорода ограничен, а вытяжка полноценно функционирует. Подобная ситуация также не является редкостью и возникает достаточно часто. Виной тому новые металлопластиковые окна и двери, обеспечивающие 100% герметизацию помещения. В результате холодный воздух не может полноценно поступать внутрь квартиры, что крайне актуально с точки зрения энергоэффективности, но абсолютно не целесообразно по отношению к вентиляции.

Для увеличения циркуляции воздушных масс применяются приточные вентиляторы, для установки которых необходимо создание специальных сквозных отверстий, выходящих непосредственно на улицу. В них монтируется специальный приточный клапан или вентилятор, увеличивающий скорость и объем поступающего воздуха, а с другой стороны монтируются специальные жалюзи, позволяющие регулировать эти параметры.

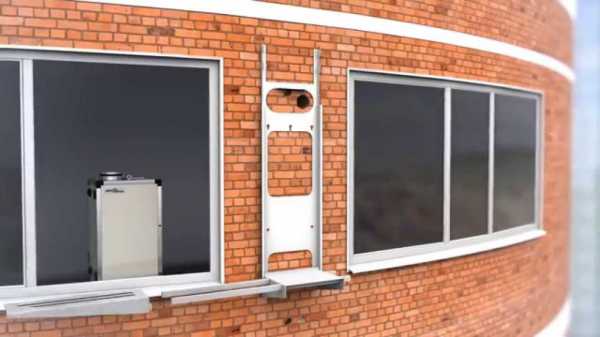

Специальная приточная установка

Приточно-вытяжная система принудительной вентиляции в квартире устанавливается при общем нарушении распределения воздушных потоков. Иногда ее используют для улучшения функциональности существующей системы, которая не справляется со своими обязанностями. Однако, в большинстве случаев, эта модель подразумевает создание новых каналов, предназначенных под установку механического оборудования, и полную блокировку старых не действующих отверстий.

Дополнительные компоненты и их назначение

Система принудительного вентилирования квартиры может включать в себя некоторые дополнительные компоненты, помимо необходимых вентиляторов и воздуховодов. Их включение в общую схему дает возможность улучшить качество воздуха и обеспечить максимально комфортные условия жизни. Их перечень выглядит следующим образом:

• Вентиляционные решетки, защищающие каналы от проникновения грызунов или накопления пыли. Как правило, они устанавливаются с внешней стороны воздуховодов и выполняют также декоративную функцию.
• Клапаны или жалюзи обеспечивают регулировку скорости и объема приточного воздуха, а при необходимости могут и вовсе блокировать их.
• Калориферы организуют подогрев приточного воздуха в зимний период.
• Звукопоглотители устраняют все посторонние шумы, которые доносятся со стороны улицы или появляются вследствие работы вентиляторов и других механизмов.
• Аэрофильтры предотвращают проникновение внутрь квартиры любого мелкого мусора, пыли и пыльцы растений.
• Управляющий блок, осуществляющий контроль над функционированием всей системы, включая или выключая определенные ее части. Работает он полностью в автоматическом режиме на основании заданных параметров и требует постоянного наличия электрического тока.

Установка всех этих устройств абсолютно не влияет на функциональность вентиляционной системы в квартире, обеспечивая дополнительный комфорт для ее жителей. Их монтаж осуществляется исключительно в роли модернизации и способствует лишь улучшению качества воздуха, но никоим образом не влияет на его подвижность.

Заключение

Использование принудительной модели вентилирования целесообразно в том случае, когда естественная система не справляется с возложенными на нее функциями. Нарушение воздухообмена в квартире может быть обусловлено закупоркой вытяжного канала или высокой герметичностью окон и дверей. Выбор типа принудительной вентиляции производится на основании имеющихся параметров и согласно требованиям технических документов. При этом установка подобных систем дает возможность оптимизировать распределение потоков и полностью устранить все негативные факторы, связанные с застоем воздуха.

ventilyaciyadom.ru

типы, нормы воздухообмена, инструкция по устройству

Свежий воздух необходим нам для хорошего самочувствия, а хорошая вентиляция в квартире должна обеспечить его бесперебойное поступление. Современные квартиры оборудованы металлопластиковыми стеклопакетами, которые абсолютно герметичны и не допускают ни малейшей щели, куда бы мог просочиться воздух с улицы. В холодное время года, открывать окна для проветривания никто не спешит. Так откуда же в квартире взяться свежему воздуху? Для этого необходимы вентиляционные системы. Рассмотрим те их виды, которые можно использовать в среднестатистических городских квартирах.

Стандартная вентиляционная система

Раньше мы редко задумывались о такой проблеме, как вентиляция наших квартир. Все привыкли, что воздухообмен происходит естественным способом. Поток свежего воздуха поступает через открытые окна, а загрязненный, отработанный воздух удаляется через вытяжные отверстия на кухне или в ванной комнате.

Стандартная вытяжка с датчиками

Однако сегодня многие задумываются, как сделать вентиляцию в квартире? Естественной вентиляции зачастую недостаточно для того, чтобы удалить продукты горения и другие загрязнения. Поэтому сейчас становятся популярными различные дополнительные устройства. Но лишь при правильно подобранном оборудовании принудительное вентилирование воздуха в квартире будет эффективным.

Какие же типы принудительной вентиляции существуют на данный момент? Сегодня мы знаем следующие системы:

• Принудительно-вытяжная система;
• Принудительно-приточная система;
• Приточно-вытяжная вентиляция.

Как определить норму воздухообмена?

Первое, на что нужно обратить внимание, это количество поступающего воздуха. Рассчитать его просто – нужно взять стандартные нормы воздухооборота и сопоставить их с площадью квартиры и количеством проживающих на данной территории людей.

Известно, что на 1 кв. м площади воздухообмен должен составлять 3 куб. м в час, а на одного взрослого должно приходиться около 30 куб. м в час.

Воздухообмен в квартире

Таким образом, просчитать необходимый воздухообмен для собственной квартиры не составит труда. И тогда можно будет приступать к составлению плана с подбором самого выгодного способа осуществления вентиляции и оборудования.

Вентилирование квартирного помещения может осуществляться с помощью тяги. Она обеспечивает температурную разницу воздуха внутри и снаружи помещения. Это принцип работы природной регуляции воздуха. Но тяга может обеспечиваться и механическим способом.

Воздухообмен в квартире, как естественный процесс

Самый легкий из известных способов осуществления воздухообмена в квартире – это обеспечение в ней естественной природной вентиляции. При данном методе отвод грязного воздуха осуществляется при помощи естественной тяги, возникающей в каналах вентиляции. Поступление внутрь свежего воздуха осуществляется через открытые входные проемы, либо специальные приточные устройства. Прежде это был очень эффективный метод, но сегодня он малоприменим из-за нашего стремления закупорить каждую щель в своем жилище. Например, природная вентиляция квартиры с пластиковыми окнами полностью исключена. В этом случае нужна принудительная система воздухоотвода.

Обеспечить приток свежего воздуха в подобных условиях можно с помощью дополнительных устройств. Например, это может быть приточный регулируемый клапан. Такие клапаны монтируются на створках пластиковых окон.

Клапан подачи воздуха

Устройство имеет козырек со звукоотражателем, благодаря чему качество звукоизоляции пластикового окна ничуть не снижается. Установка устройства не занимает много времени.

Вентиляция в квартире своими руками выполняется с применением устройств, действующих так же, как и клапан, только устанавливают их около отопительных радиаторов. Для монтажа в стене нужно сделать отверстие, его диаметр может меняться, в зависимости от модели клапана, и может быть от 5 до 10 см.

Достоинствами данных устройств являются легкий и быстрый монтаж и легкость в дальнейшей эксплуатации. Насколько эффективно будут работать клапаны вентиляции, в большей степени зависит от того, насколько исправны вытяжные каналы. Данный тип вентиляции наилучшим образом зарекомендовал себя в зимний период. Его принцип устроен на разности температур в помещении и на улице. Этим объясняется природная тяга. В теплое время года разница температур не превышает 15° C, поэтому тяга не очень заметна.

Принудительно-вытяжная вентиляция в городской квартире

Иногда без принудительной вентиляции в квартире бывает не обойтись. Это касается, например, летнего периода, когда естественная тяга ослабевает.

Система вентиляции в квартире, которая основывается на принудительном вытяжении воздуха, удаляет отработанный воздух механическим способом. Осуществить это можно при помощи вентилятора, который встраивают в шахту вентиляции в санузлах. На кухне это могут быть электрические вытяжки над плитой или варочной панелью.

Квартира

Работающие вентиляторы создают в воздушном пространстве разрежение. Это побуждает воздух всасываться в комнату из открытых форточек, либо через приточные вентиляционные клапаны.

В холодное время года нужно также позаботиться об обогреве входящего воздуха. Для этой цели можно использовать приточное оборудование, имеющие в своем составе электрические нагреватели. Если вы используете данные устройства без дополнительного подогрева, лучше располагать их над приборами отопления.

Принудительно-приточный метод вентиляции

Данная система отличается тем, что она функционирует благодаря принудительному потоку воздуха извне. Для того чтобы воздух мог поступать в помещение, предусмотрены специальные устройства. Что касается отработанного воздуха, то он будет удаляться при помощи естественной тяги. Обеспечить ее можно благодаря вентиляционным отдушинам и встроенным шахтам в санузлах и кухнях.

Установки принудительно-приточной вентиляции бывают разных типов. Конфигурации их и модели также могут быть различны. Однако, принципиальная схема принудительной системы отвода воздуха в них всех одинакова.

Если ваш выбор – это приточная вентиляция в квартире, то в несущей стене придется делать отверстие. Его диаметр может варьироваться в зависимости от модели самого оборудования. Кроме того, приточная установка должна быть подключена к электрической сети.

Несомненным плюсом этого типа устройства можно назвать бесшумность. В то же время помещение хорошо снабжается чистым воздухом необходимой температуры. И на этот процесс не влияет ни погода за окном, ни время года.

Для улучшения функциональных способностей системы, двери между комнатами должны иметь отверстия внизу. Ширина их должна быть хотя бы 1,5-2 см. Вместо них можно использовать решетки.

Достоинства приточной вентиляции

Итак, мы подошли к описанию последнего вида систем вентиляции, которые подходят для городских квартир, это приточная вентиляция воздуха. Ее несомненными достоинствами являются:

1. Полностью механизированный процесс вентилирования воздуха в помещении. И приток свежего воздуха, и удаление загрязненного, происходят в принудительном порядке.
2. При помощи данных систем воздух в квартире можно не только очистить, но и нагреть.
3. Есть возможность использовать оборудование с рекуперацией тепла. Эти устройства способны сэкономить на отоплении, сокращая теплопотери на 70-80%.
4. Оборудование легко замаскировать, встроив его в подвесной потолок, либо в подсобное помещение.
5. Данные устройства полностью исключают такой неприятный эффект, как обратная тяга, которая возможна при естественном типе вентиляции.

На сегодняшний момент механическое вентилирование воздушных масс, основанное на вышеописанном принципе действия, – это наиболее удобный способ осуществления воздухообмена в квартире. Устройства с дополнительной рекуперацией позволяет уменьшить нагрузку на системы кондиционирования в жаркое время года. Зимой они наоборот, сохранят тепло и в то же время не дадут воздуху заставиться в помещении, вовремя заменяя его на свежий. Таким образом, при помощи данных устройство легко обеспечить комфортные условия проживания в городской квартире без излишних энергозатрат.

Напоследок, хочется напомнить, что ни одно устройство или оборудование не будет работать как надо, если его периодически не чистить. Поэтому регулярная чистка вентиляции в квартире должна проводиться наряду с генеральной уборкой.

oventilyatsii.ru

Приточная вентиляция в квартире: понятие и разновидности

Для прекрасного самочувствия наличие свежего воздуха в квартире является очень важным моментом. На 1 м2 закрытой площади должно поступать 3 м3 свежего воздуха. Также существует норма и на одного взрослого человека, которому необходимо 30 м3 воздуха в час.

Хороший воздухообмен в цифрах

Вентиляция — крайне важная коммуникация в век доминирования герметичных пластиковых окон

При организации поступления воздуха стоит помнить, что:

• норма воздуха для кухонного помещения, в которой размещена газовая плита составляет 90 м3/час;
• норма воздуха для кухонного помещения, в котором установлена электрическая плита составляет 60 м3/час;
• норма для ванной – 25 м3/час;
• норма для туалетной комнаты или совмещенного санузла – 50 м3/час.

Исходя из этих показателей необходимо организовывать поступление свежего притока воздуха в квартиру.

Приточная вентиляция: способы организации

Приточная вентиляция в квартире является разновидностью принудительного воздухообмена. Она предназначена для поступления в закрытое помещение свежего воздуха с улицы с помощью специальных механизмов – вентиляторов разной мощности. Также при проектировании стоит учесть места, через которые отработанные воздушные массы будут покидать комнату.

Схема устройства вентканала принудительной вентиляции

В квартирах могут устанавливаться два вида приточной вентиляционной системы:

1. естественная, которая позволяет поступать свежим наружным массам в помещение по средствам стеновых и оконных клапанов. К примеру, клапан New-Air способен обеспечить приток воздуха 20-25 м3/час. Клапан Air box позволит проветривать помещения даже без открывания форточек и оконных створок. Стоить заметить, что производительность клапанов незначительна. Устройство оснащено системой фильтрации и рассчитано на площадь до 15 м2;
2. принудительная, обеспечивающая поступление свежего воздуха в помещение с помощью специального оборудования – вентилятора и фильтра. К примеру, вентилятор Elicent Elegance 100 способен обеспечить приток 90 м3/час, обладает низким уровнем шума – 31,4 дБ, способ питания – электрическая сеть 220 В.

Приточные установки вентиляции для квартиры: популярные модели

Проветриватель Вентс ТвинФреш

Устройство оборудовано вентилятором, работающим в режиме притока и вентиляции. Механический клапан дополнен системой рекуперации воздуха6 подогрев поступающего притока за счет температуры выводимых воздушных масс. Производительность проветривателя – 58 м3/час, шумность 29 дБ, питание 12 В, энергопотребление – 7,3 Вт. Оборудование компании VENTS дополнено системой фильтрации со степенью очистки G3, рассчитано на беспрерывную работу, не образует конденсата в рабочем состоянии.

Приточная установка Вентс ВПА

Устройство выполнено в виде моноблочного агрегата в изоляционном корпусе. Внутри блока размещен вентилятор, установлена система фильтрации, позволяющая устранить не только уличную пыль, но и предотвратить попадание в помещение насекомых. VENTS ВПА с фильтрацией дополнен электрическим калорифером для подогрева поступающих наружных воздушных масс. Производительность установок – 200-1500 м3/час, рабочее давление – 715 Па.

Cистема кондиционирования Daikin Ururu Sarara с притоком свежего воздуха

Особенностью устройства является возможность кондиционирования воздуха с добавлением свежего притока в закрытом помещении. Современная слип-система может не только подавать атмосферный воздух, но и при необходимости увлажнять его. Данная система способна обеспечить смену воздушных масс в помещении: в комнате площадью 24 м2 воздух полностью смениться за 2 часа непрерывной работы устройства. Кроме того, система оснащена иными функциями:

• увлажнение: устройство способно обеспечить оптимальные показатели – 50 % влажности при температуре 22 градуса. Встроенные элемент в наружном блоке извлекает влагу из воздушных масс и равномерно распределяет ее по комнате;
• осушение: устройство устраняет повышенную влажность в комнате без снижения температурных показателей, что очень важно в осенний и весенний периоды. В летние жаркие дни при повышенной влажности с помощью слип-системы можно осушить и охладить воздушные массы в комнате;
• двухуровневое очищение воздуха в наружном и внутренних блоках. Установка фитокаталитического фильтра позволяет устранять с воздушных масс не только пыль и мелких насекомых, но избавляет от формальдегидов, вирусы, плесень;
• обеспечение равномерного потока воздуха: заслонки с широким углом охвата могут направляться вниз или вверх, позволяя воздушным массам «расходиться» по помещению.

Моноблочные системы «Бризарт»

Моноблочные системы монтируются специалистами с гарантией

Устройства данного модельного ряда предназначены для вентилирования помещения площадью до 100 м2. Автоматизированная система способна обеспечить фильтрацию, подогрев и вентиляцию воздуха в квартире.

Таблица Модели приточных установок «Бризарт»

Устройтво	Произ-ть	Калорифер	Вентилятор	Площадь комнаты	Габариты устройства
Бризарт 350:эконом, стандарт, комфорт	350м3/час	мощность 1,2-4,8 кВт, напряжение — 220/380 В	мощность 105 Вт, напряжение питания 220 В	50-75 м2	36,5х22х92 см, масса — 25 кг
Бризарт 500:эконом, стандарт, комфорт	500м3/час	мощность 1,2-4,8 кВт, напряжение — 220/380 В	мощность — 160 Вт, напряжение 220 В	70-100 м2	36,5х22х92 см, масса — 25 кг

Монтаж стенного приточного клапана

• Определить место под установку вентиляционного элемента. Идеальным вариантом является пространство между батареей и подоконником: поступающий свежий воздух перед распределением по комнате будет прогреваться в зимний период.
• Пробурить сквозное отверстие, в которое будет установлен клапан.
• Установить воздуховод: снаружи устройство должно быть на уровне стены, внутри помещения – выступать на 1 см.
• С улицы закрепить вентиляционную решетку.
• Закрепить корпус.

Важно! Корпус должен быть установлен очень плотно. Для крепления к воздуховоду используется уплотнитель.

Монтаж бесканальной системы вентиляции

Бесканальная вентиляция

• Выбрать место монтажа. Идеальным является установка возле оконного проема.
• Проделать отверстие на 2 см больше, нежели диаметр вытяжного канала.
• Установить воздуховод и утеплить его с помощью минеральной ваты, стекловаты или вспененного полиэтилена.
• Вытяжной канал закрыть защитной решеткой.
• Внутри канала установить вентилятор.
• Установить систему управления, подогрева с фильтрацией воздуха.

Монтаж канальной системы вентиляции

Прежде, чем приступить к монтажу вентиляции необходимо понять, что такое приточная вентиляция в квартире канального типа. Это относительно сложная система, обеспечивающая свежим воздухом все помещения: воздухообмен происходит посредством встроенных каналов. Для реализации канальной вентиляции необходимо разместить вентиляционные трубы под потолком на расстоянии до 1,5 м друг от друга.

Важно! Длина вентиляционных труб не должна превышать 3 м от приточной установки. Также при монтаже следует избегать частых поворотов и загибов: повороты 90 градусов и более недопустимы.

После монтажа «пути» воздуха можно приступать к установке принудительной системы вентиляции. Монтаж выполняется таким же образом, как и при установке местной вентиляции. Последний этап выполнения работ – подвод вентиляционных каналов.

Для качественной работы вентиляционной приточной системы важна не только подача свежего воздуха, но его устранение с квартиры. Как правило, вентиляционных общественных шахт вполне хватает для вывода отработанного воздуха. Вытяжка в кухонном помещении и установка вентилятора в ванной обеспечат чистым и свежим воздухом, устранят запахи и предотвратят появление племени и грибков.

ventkam.ru

МИР КЛИМАТА №81 (2013) : Архив журнала : Главная

Вентиляция в многоквартирных домах часто работает неудовлетворительно. Из-за этого болеют дети и взрослые, портится мебель, покрываются грибком строительные конструкции. Не решают проблемы ни воздухоочистители, ни бытовые кондиционеры воздуха. Для воздушной гигиены комнат необходима организация воздухообмена. Далеко не каждая семья может позволить себе установку дорогостоящей вентсистемы. Однако в битве за свежесть зачастую можно обойтись малой кровью, взяв на вооружение самые простые и доступные технологии.

Дороги воздушных масс

Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях

В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

Приточная установка на фасаде многоквартирного дома

Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м³/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Окна+

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

Приточный клапан Aereco на створке окна

Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м³/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м³/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м³/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м³/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м³/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Без смога и запаха

В современных мегаполисах пластиковые окна часто устанавливают только для того, чтобы наглухо отгородить квартиру от улицы. Воздух за окнами из-за близости к автомобильной трассе загрязнен сонмами опаснейших химических соединений. И его вдыхание со временем обязательно сказывается на здоровье домочадцев…

Увы, герметизация жилища, как единственная мера по борьбе со смогом, ничего хорошего жильцам квартиры не сулит. В задраенном жилище воздух быстро становится еще более токсичным, чем на улице. Поэтому помимо установки герметичных окон приходится оборудовать жилище системой механической вентиляции.

Простейшее решение — приточная установка, тщательно очищающая уличный воздух от загрязнений и при необходимости подогревающая его до комфортных +17 ºС, прежде чем подать в квартиру. Сброс отработанного воздуха из жилища организуется через каналы естественной вытяжной вентиляции (если они находятся в рабочем состоянии), в противном случае — с помощью индивидуальной системы вытяжной вентиляции квартиры.

Подобные системы, если, конечно, они правильно спроектированы и установлены, поддерживают в помещении наиболее высокий уровень климатического комфорта, не создают сквозняков. Проблем с подогревом приточного воздуха не возникает даже в лютые холода.

Для организации притока свежего очищенного воздуха в помещение площадью 10–30 м² очень удобны приточные установки для одной комнаты, например Marta, или другие подобные устройства. Монтируется такая установка под окном или в любом другом месте помещения, но обязательно на граничащей с улицей стене. Воздух из атмосферы (как правило, в объеме от 40 до 120 м³/ч) она всасывает через пробуренный в стене канал диаметром 100–150 мм, обрабатывает поток до требуемых кондиций, после чего запускает в комнату.

Моноблочная приточная вентиляционная установка TA Mini

Примечательно, что приточные установки для одной комнаты можно монтировать и в уже отделанные помещения, не нарушая интерьера, не портя отделки, и всего за несколько часов. В режиме рециркуляции установка работает как высокоэффективный очиститель воздуха в комнате.

Если очищенный от загрязнений уличный воздух нужен сразу нескольким комнатам, логично рассмотреть возможность установки системы вентиляции на основе моноблочной приточной установки. Она будет забирать воздух с улицы, соответствующим образом его подготавливать, после чего по сети приточных воздуховодов подавать во все нуждающиеся в нем комнаты. Если дом, в котором вы живете, имеет внутренний дворик и качество воздуха там лучше, чем у фасада, выходящего на проезжую часть, то «питать» квартиру свежим воздухом логично именно из этого экологически более благополучного воздушного бассейна.

Конструктивно моноблочная приточная установка для квартиры представляет собой короб, собранный из теплоизолированных панелей, внутри установки расположены канальный или центробежный вентилятор, электрический нагреватель воздуха (чаще всего однофазный, на 220 В, однако в некоторых случаях применяются и трехфазные модели на 380 В), фильтры, а также система автоматики и другие элементы.

Монтируются центральные приточные установки на лоджии, но иногда и непосредственно в квартире — например, на антресолях, в кладовке, в гардеробной или коридоре. В зависимости от особенностей конструкции они размещаются за подшивным потолком, устанавливаются на полу или на стене, в горизонтальном или вертикальном положении.

Модели с атмосфероустойчивым покрытием корпуса и достаточно эффективной его теплоизоляцией могут располагаться и вне отапливаемой зоны — на лоджии или стене здания — так же как внешние блоки сплит-систем. Необходимо лишь предусмотреть возможность их регулярного технического обслуживания (замена фильтров, ремонт двигателя и другие работы).

Для подачи воздуха в комнаты часто предусматривают воздуховод-коллектор (магистральный участок), от которого в разные помещения разведены подводящие воздуховоды меньшего диаметра. Сеть вентканалов располагается за подшивным потолком. В устья подводящих воздуховодов ставят гармонирующие с интерьером воздухораспределительные устройства.

После подключения к сети и запуска приточная установка работает в автоматическом режиме круглый год. Важно лишь вовремя оплачивать счета за электроэнергию да проводить техническое обслуживание.

Среди моноблочных приточных установок для объемных помещений можно отметить TLP и TA-MINI от Systemair, SAU125 A от Ostberg, CAU от SHUFT, «Компакт» от «Арктос», «Эльф» фирмы «Инженерное оборудование», Fresh Air от Electrolux, GLP 125 от General Climate, ККП от «ВЕЗА», Alfa Vent от 2VV и другие. Ну а производителей высококачественных воздуховодов, вытяжных вентиляторов и вентрешеток мы уже упомянули выше.

Материал предоставлен Творческой мастерской Владислава Балашова

---

mir-klimata.info

Варианты по обустройство вентиляции в квартире

Любое современное жилье, в том числе и многоквартирные дома, строится с учетом минимизации в нем теплопотерь. При использовании качественных теплоизоляционных материалов и соответствующих технологий строительства задача решается без особых затруднений. Но при этом возникает несколько неожиданная проблема: ведь хорошо утепленное помещение получается практически герметичным и непроветриваемым! И комфортное проживание в таком помещении без правильно организованной системы вентиляции становится просто невозможным.

Необходимость вентиляции в доме

Правила организации воздухообмена в многоквартирных домах установлены соответствующими разделами СНиП. Согласно этим правилам, система вентиляции должна обеспечивать бесперебойную замену воздуха во всех служебных и подсобных помещениях здания – ванных комнатах, туалетах, совмещенных санузлах и кухнях.

Связано это не только с повышенной влажностью атмосферы в этих помещениях, но и с практически постоянным присутствием в них человека, приводящим к загрязнению воздушных масс – каким бы чистоплотным этот человек ни был. Загрязнение же воздуха и высокая концентрация в нем влаги при отсутствии воздухообмена достаточно быстро приводят к весьма неприятным последствиям:

• образованию конденсата в окнах и их запотеванию;
• появлению сырости и плесени;
• распространению неприятного запаха затхлости;
• порче и разрушению всех контактирующих с такой атмосферой предметов;
• быстрому размножению болезнетворных микроорганизмов;
• плохому самочувствию находящихся в помещении людей.



Эффективность естественной вентиляции

Согласно тем же СНиПам, вентилирование в квартирах должно осуществляться естественным, приточно-вытяжным способом: на место уходящего через вентиляционные каналы нагретого воздуха сквозь имеющиеся в дверных и оконных проемах неплотности, открытые форточки и прочие «естественные отверстия» здания поступает уличный свежий воздух. Хотя в современных металлических дверях и пластиковых окнах таких неплотностей не должно быть в принципе – при их наличии изделие считается браком…

Открывание окон может немного помочь в теплое время года, но зимой просто нецелесообразно – слишком холодный воздух «подтягивается» с улицы вместо комфортного теплого. Второй недостаток открытого окна – попадание в помещение пыли и даже откровенной грязи.

На последнем этаже здания эффективность естественной приточно-вытяжной вентиляции снижается до самого минимума. Объясняется это тем, что для ее нормальной работы высота вентканала (по сути, вытяжной трубы) над вентиляционным отверстием должна быть не менее 2 метров; условие для последнего этажа трудновыполнимое, особенно при отсутствии чердачного пространства.

Развитие технологий энергосбережения (и сохранения тепла – в том числе) привело к немного парадоксальной ситуации: без использования дополнительных, усиливающих сквозняк устройств и приспособлений приточно-вытяжная вентиляция естественного типа в современных квартирах стала абсолютно неэффективной!

Работа вентиляции в доме

Организация вентилирования квартиры

Приточно-вытяжная вентиляция квартир

Конкретный тип вентиляционной системы выбирается на основании существующих норм воздухообмена, зависящих от назначения проветриваемого помещения, его объема и количества обитателей. На сегодняшний день установлены следующие основные нормативы:

• на каждый квадратный метр жилья должно притекать не менее 3 «воздушных» кубометров в час;
• для одного взрослого человека необходимо не менее 30 кубических метров свежего воздуха ежечасно;
• для кухонь с электрической плитой норма увеличивается вдвое (60 куб.м/ч), при использовании газовых плит – втрое;
• для ванной комнаты достаточно заменять 25 кубометров воздуха в час;
• в туалетах и совмещенных санузлах объем заменяемой атмосферы должен быть больше – порядка 50 «кубов» в течение часа.



Типы вентиляций

По большому счету, способов вентилирования существует всего два – естественный и принудительный.

В первом случае для циркуляции воздушных масс используется тяга, возникающая естественным путем вследствие разницы температур снаружи и внутри помещения. Воздух при этом движется из помещения на улицу.

Принудительное проветривание создается искусственно, путем использования электрических или механических вентиляторов – в этом случае направление движения воздуха может быть любым, как из жилья на улицу (вытяжная вентиляция), так и с улицы в помещение (приточное вентилирование). Кроме того, эти две системы вентиляции – вытяжная и приточная – относительно просто объединяются в комбинированную установку. Узнайте о новых новинках в вентиляционных системах.

Усовершенствование естественной вентиляции

Простейший способ вентиляции, не требующий финансовых затрат и производства строительных работ – проветривание квартир. При этом воздух, поступающий через открытые форточки и имеющиеся в дверных или оконных блоках щели либо зазоры, выводиться через имеющиеся в стенах многоэтажного здания вентканалы.

Однако такой метод приемлем далеко не всегда – особенно в современных, практически герметичных жилищах, в которых «несанкционированное» поступление воздуха с улицы в дом исключено. Выход из положения – установка (врезка) в стены специальных приточных клапанов с регулируемым диаметром отверстия и звукоотражающим козырьком.

Монтируются такие клапаны на уровне радиаторов отопления и, в силу своих скромных (порядка 10 см в диаметре) размеров, прекрасно вписываются в любой интерьер. Рекомендуется оснащать их специальными нагревателями или хотя бы устанавливать возле отопительных приборов – так будет обеспечиваться хотя бы частичный подогрев притекающего с улицы холодного воздуха.

К сожалению, при всей своей простоте и скорости монтажа такая система вентиляции имеет один существенный недостаток: ее эффективность почти целиком зависит от эффективности имеющихся вентканалов. В холодное время года, когда разница между холодным уличным и теплым внутренним воздухом составляет несколько десятков градусов, такая система обеспечивает вполне качественный воздухообмен; летом же степень ее работоспособности минимальна…

Кроме того, при естественной вентиляции невозможно контролировать и регулировать объемы перемещаемого воздуха. Как следствие – микроклиматом в квартире управлять становится очень сложно или вообще нереально.

Применение приточных установок

При невозможности вывода воздуха естественным образом приходится откачивать его механическим способом, с помощью встраиваемых в вентиляционные каналы канальных вентиляторов. Однако и в этом случае надежный контроль объема притока невозможен. А это вполне может привести к ситуации, когда свежего воздуха в квартире будет недостаточно…

Вентиляция принудительного типа

В таких случаях приходится устанавливать приточные установки, монтируемые в капитальную стену здания и состоящие из следующих узлов:

• вентилятора в корпусе;
• сменного фильтра;
• устройства для нагрева поступающего воздуха;
• отсекающего клапана.

Такое устройство имеет конструкцию, исключающую образование повышенного уровня шума при работе, и монтируется в пробитом в стене здания отверстии соответствующего диаметра. После подключения к электропитанию приточная установка начинает принудительно подавать в обслуживаемую квартиру свежий воздух, старый же естественным или «вентиляторным» образом вытягивается через вентканалы. При этом, для обеспечения беспрепятственного перемещения атмосферных потоков, нижние зоны межкомнатных дверей делаются решетчатыми или хотя бы подрезаются на 1…2 см.

Устройство в квартире системы принудительной приточной вентиляции дает возможность обеспечивать круглогодичное поступление в помещение теплого (при наличии в системе подогревающего устройства) свежего воздуха, исключающего образование конденсата и развитие плесени в жилье. Но проблема контроля объемов выводимого через вентканалы отработанного воздуха на бытовом уровне, при ограниченности финансовых возможностей, практически неустранима – и при плохой тяге в вентиляционных каналах возможно образование в помещении зон с застоявшейся, «спёртой» атмосферой.

Максимально эффективная система вентиляции

Система вентиляции, свободная от всех указанных выше недостатков – принудительная рекуперативная приточно-вытяжная «вытяжка», обеспечивающая постоянную подачу в помещение наружного свежего воздуха и соответствующий по объемам вывод отработанных воздушных масс. Причем, при использовании дополнительных элементов, проходящий систему воздух еще и подвергается многоступенчатой очистке.

Принудительная вентиляция с рекуперацией – системы достаточно сложная в проектировании и монтаже. Она состоит из большого количества узлов и элементов, основными из которых являются:

• воздуховоды – соединенные в сеть трубы, по которым осуществляется принудительное перемещение воздушных масс;
• вентиляторы, обеспечивающие движение потоков воздуха;
• воздухозаборники;
• воздушные клапаны, предотвращающие проникновение масс уличного воздуха внутрь помещения при выключенной системе вентиляции;
• фильтрующие элементы;
• подогревающие воздух калориферы;
• рекуператоры;
• шумоподавляющие устройства;
• вентиляционные и воздухозаборные решетки;
• элементы автоматической защиты от перегрева;
• системы управления и определяющие алгоритм ее работы датчики и регуляторы…

Использующийся при работе такой системы принцип рекуперации (восстановления) энергии позволяет, при нагреве поступающего с улицы воздуха массами воздуха выводимого, снижать в зимнее время расход потребляемой энергии на 70…80%!

Приточно-вытяжная система принудительного типа

Этапы устройства вентиляции

Проектирование вентиляционной системы начинается с всестороннего анализа целесообразности и необходимости ее использования в квартире. При этом определяется эффективность работы уже существующей системы, возможность ее усовершенствования или необходимость полного перевода на «принудиловку», проверяется возможность устройства дополнительных вентиляционных каналов.

Расчет оптимальной системы воздухообмена делается для каждого помещения отдельно; на основе всех полученных данных выбирается тип вентиляционной системы для данной квартиры. При этом составляется схема проветривания, на которой указываются все основные технические параметры спроектированной системы:

• трассировка воздухопроводов;
• точные длины и сечения воздуховодов;
• места размещения всех задействованных вентиляционных установок;
• точные места расположения используемых запорно-регулирующих устройств;
• габаритные размеры установок;
• название и объемы необходимых материалов.

Чтобы результат был гарантированным, все работы как по проектированию, так и по монтажу вентсистемы должны делаться опытными специалистами – только тогда воздухообмен в квартире будет эффективным, а микроклимат не станет представлять опасности человеческому здоровью!

Воздухообмен в квартире

Вентилирование кухни

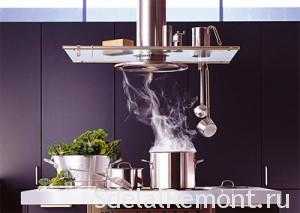

Устройство вентиляции в кухне осложняется необходимостью не только снижения влажности воздуха, но и его очистки от различных запахов. В некоторой мере с этими задачами справляются устанавливаемые над плитой кухонные вытяжки – но лишь в очень небольшой мере…

Организация посредством вытяжки принудительной вентиляции малоэффективна – установленный в этом бытовом приборе вентилятор маломощен и способен «прокачать» через себя очень маленький объем воздуха. Вытяжки вполне достаточно для удаления пара непосредственно над плитой – но и только. Не спасают положение даже устройства рециркуляционного типа, в которых «захваченный» воздух очищается через систему фильтров и выбрасывается обратно в помещение – слишком мала для всего объема кухни производительность таких вытяжек.

Эффективное вентилирование в кухонных помещениях возможно только посредством создания полноценной вентсистемы. При этом следует учитывать, что пропускная способность встроенных в стены многоквартирных домов вентиляционных каналов, ввиду их малого (13х13 см) сечения, невысока и не превышает 300 куб. м в час (обычно же она с трудом дотягивает до 160 кубометров/час…). Самостоятельная же установка слишком мощной «принудиловки» нарушит работу вентсистемы всего многоквартирного дома…

Единственный способ самостоятельного улучшения работы системы естественного вывода воздуха из кухни – установка канального вентилятора небольшой мощности в имеющийся вентканал. Во многих случаях это позволяет при минимальных финансовых и трудовых затратах создать в помещении вполне приемлемый микроклимат.

Проверка работоспособности системы вентиляции

Грубую, но быструю проверку эффективности имеющейся в квартире вентиляции можно провести с помощью обычного листка бумаги или зажженной спички. Если открыть одну из имеющихся в квартире форточек (любую) и поднести к отверстию вентиляционного канала бумагу – при более-менее работоспособной вентиляции она должна «присосаться» к решетке. Пламя спички должно вытягиваться внутрь канала.

Более точно определить работоспособность вентиляции можно с помощью анемометра – прибора, предназначенного для определения скорости движения воздушного потока. На основе его показаний и при знании сечения вентканала можно вычислить проходящий за один час через канал объем воздуха. Но, к сожалению, доступность этого способа значительно ниже предыдущего.

Видео: Вентиляция квартиры приточными установками Systemair и кондиционирование канальниками Daikin



Видео: Простая приточная вентиляция для квартиры своими руками

sdelalremont.ru
