Вентиляция в офисах и офисных помещениях: нормы, проектирование, монтаж

Вентиляцию в офис Вы можете заказать «под ключ», позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку систем вентиляции для офисов по России.

Умственная работоспособность сотрудников компании,  их желание трудиться в полную силу напрямую зависит от качества воздуха в офисных помещениях, решать эти проблемы призваны системы вентиляции и кондиционирования воздуха. Существует множество вариантов решения проблем качества воздуха, однако, лишь немногую их часть можно назвать эффективными.

Эффективность принятых решений зависит от опыта и квалификации проектировщика. Непосредственное влияние на принятие тех или иных проектных решений оказывают множество нюансов, свойственных лишь конкретному объекту, поэтому двух одинаковых решений, пожалуй, нет и быть не может.

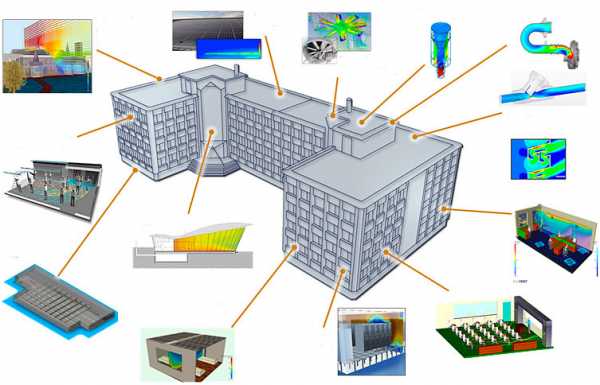

Вентиляция офисных зданий требует решения нескольких задач в зависимости от типа помещения:

• Вентиляция помещений рабочих мест;
• Вентиляция комнаты переговоров и конференц-залов;
• Вентиляция курительных и сан.узлов;
• Вентиляция столовой/кафе/ресторана;
• Вентиляция серверных;
• Система дымоудаления.

Ниже рассмотрим примеры проектирования и создания систем вентиляции для офисов с различной площадью.

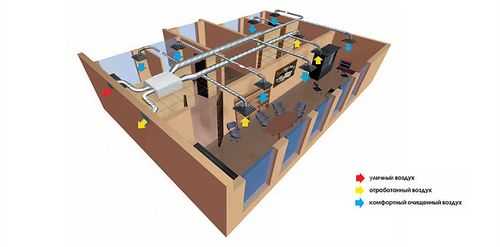

Вентиляция помещений рабочих мест

Чистый воздух является одним из важнейших условий существования жизни как таковой. Однако в воздухе всегда содержатся примеси, количество которых зависит от многих причин. Для снижения загрязненности наружного воздуха принимаются различные меры. И в то же время для повышения качества воздуха в офисных помещениях делается очень немного, несмотря на то, что во всех частях света большую часть времени люди проводят в помещении. К примеру, жители Северной Европы проводят в помещении до 90 % времени.

Ничего лишнего — только воздух…

Воздух в помещении офиса изначально загрязнен примесями, содержащимися в наружном воздухе — летучими испарениями, выделяемыми строительными материалами, машинами, людьми, животными и прочими источниками загрязнения, находящимися в самом помещении. Современные здания обычно отличаются плотной изоляцией, поэтому внутри быстро накапливаются загрязняющие вещества, если для их удаления не используются специальные системы.

Где бы ни находились люди, при вдыхании очищенного воздуха их самочувствие и работоспособность улучшаются. Результаты исследований показывают, что с улучшением вентиляции в офисе уменьшается количество заболеваний (а, значит, и отпусков по болезни) среди персонала.

Быстрыми темпами растет количество людей, страдающих различными видами аллергии. Даже современные медицинские исследования не в состоянии объяснить причину столь широкого распространения этого заболевания. Остановить аллергию можно лишь избавив человека от возможности вдыхать аллерген, поэтому очень важным фактором является внутренняя среда помещения – это признано всеми. Грамотно подобранная и установленнная система вентиляции — настоящее спасение от аллергенной пыльцы.

Требования к качеству воздуха

Требования к качеству воздуха в административных помещениях занижены. Это становится особенно заметно, например, когда в конференц-зале, рассчитанном на десять человек, на пару часов собирается пятнадцать человек. В этом случае воздух быстро становится мало пригодным для дыхания, а самочувствие присутствующих ухудшается. Очень часто в кабинете, рассчитанном на троих, размещается четыре работника. Таких примеров огромное множество.

Нормы воздухообмена

При выборе способа вентиляции офиса, кабинета учитывают размер и планировку помещения, количество офисного персонала и техники которое работает в офисе, технические и экономические возможности и основываются при расчетах на СНиП.

Любой офис может быть представлен стандартными помещениями, такими как: кабинет, конференц-зал, комната переговоров, офисное помещение и для различной площади существует свой расчет требуемого воздухообмена.

Существуют и другие важные нормы, которые учитываются при расчете и проектировании:

• минимальное количество свежего воздуха на одного человека рассчитывается 60 м3;
• подачу воздуха производится непосредственно в административное помещение: кабинет, офис, конференц-зал;
• для административного помещения с площадью менее 35м2 удаление воздуха можно осуществить перемещением его в общее помещение (коридор, пролет), а при превышении 35м2 воздух должен удаляться непосредственно из помещения;
• вытяжная вентиляция естественного типа может применяться лишь для зданий с высотой не более 3 этажей и с количеством персонала не превышающим 300 человек;
• запрещается применение централизованной рециркуляции воздуха в системах вентиляции кабинетов, офисов и других служебных помещений;
• отдельные (самостоятельные) системы приточной вентиляции проектируются для конференц-залов с механическим побуждением.

Оборудование для офиса

• Моноблочные приточные установки
• Индивидуальные приточные установки
• Индивидуальные приточно-вытяжные установки

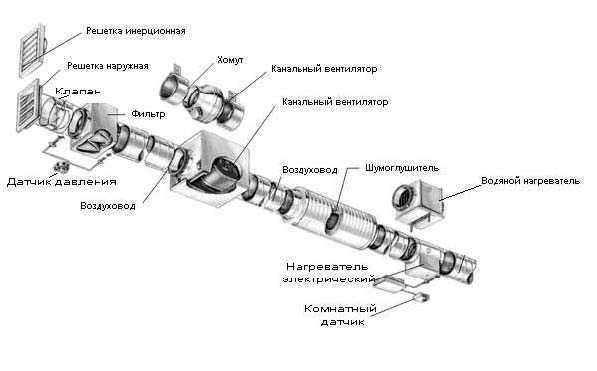

• Канальные приточные установки
• Приточно-вытяжные установки с рекуперацией тепла

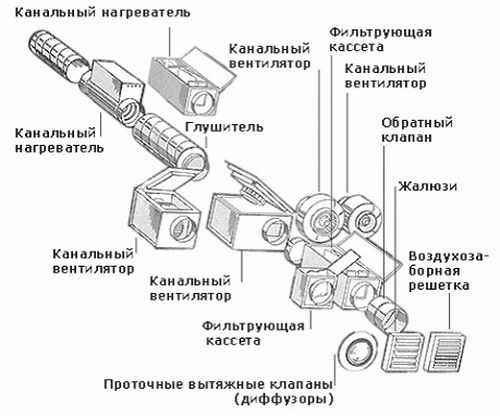

• Наборные системы вентиляции

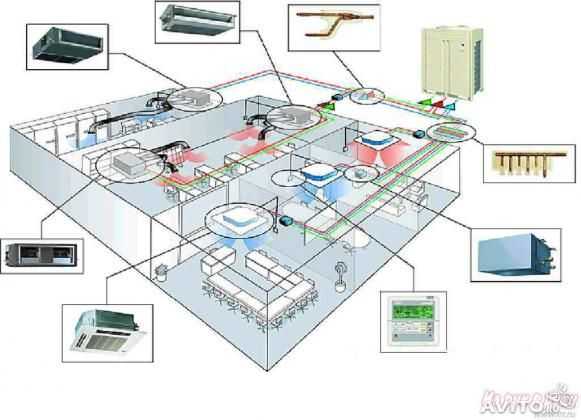

• Вентиляция на базе канального кондиционера

Любая вентиляция, какой бы совершенной она не была, имеет свои достоинства и недостатки. В первую очередь важны размеры устройства, которое будет очищать воздух и наполнять его влагой. Как правило, само пространство офиса, его конфигурация влияют на выбор вентиляционного оборудования. Также важно, чтобы смонтированная система  полную обеспечивала обработку воздуха: фильтрацию, подогрев, охлаждение, увлажнение, а также равномерно распределяла очищенный воздух по всем кабинетам и помещениям административного здания (офиса). Как правило, вся конструкция крепится на потолке. Воздуховоды тоже располагаются в подвесных скрытых потолках либо в особых контейнерах называемых фальшбалками.

ПРИМЕР:

На постоянные рабочие места в общих офисных комнатах подводится свежий приточный воздух и рециркуляционный воздух от фэнкойлов. Свежий приточный воздух  подается через настольный регулируемый воздухораспределитель в зону дыхания сотрудника. Рециркуляционный воздух подается в зону под рабочим столом, образуя на рабочем месте комфортный «оазис». По приходе сотрудника на рабочее место по сигналу датчика присутствия воздушные клапаны открывают подачу приточного и рециркуляционного воздуха. Когда сотрудник покидает рабочее место, клапаны снижают подачу воздуха. За пределами рабочих мест в помещении поддерживаются допустимые условия.

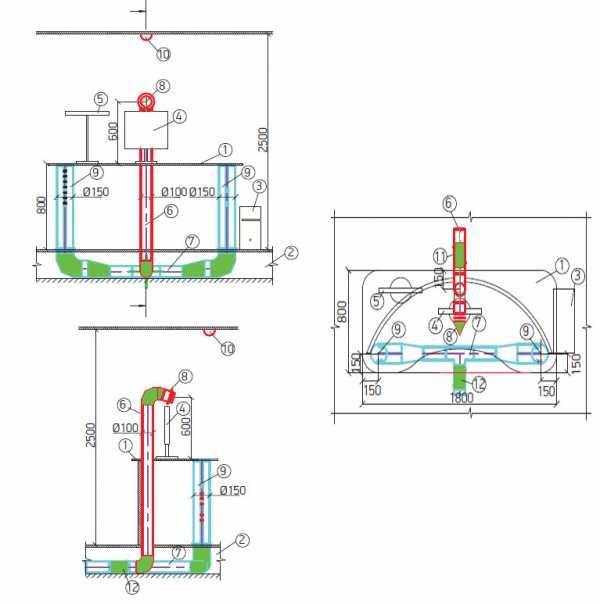

Описание «Общий вид системы на рабочем месте»:

1. рабочий стол;
2. фальшпол;
3. компьютерный блок;
4. монитор компьютера;
5. лампа;
6. патрубок приточного воздуха;
7. патрубок рециркуляционного воздуха;
8. приточный воздухораспределитель;
9. рециркуляционный воздухораспределитель;
10. датчик СО2;
11. датчик присутствия;
12. регулятор постоянного расхода воздуха

Модификацией такой системы может быть отдельная локальная вентиляция с подачей воздуха в зону дыхания сотрудника, а общий температурный режим в помещении поддерживается на оптимальном уровне теми же фанкойлами или охлаждающими (нагревающими) балками.

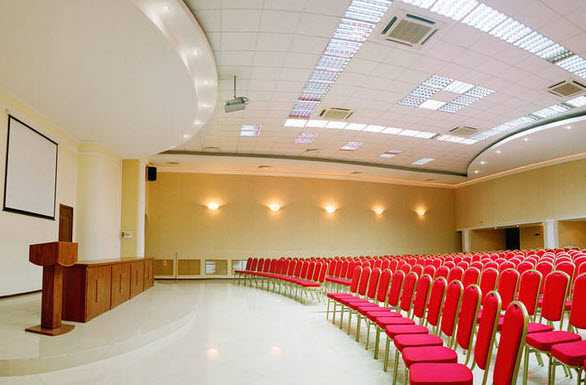

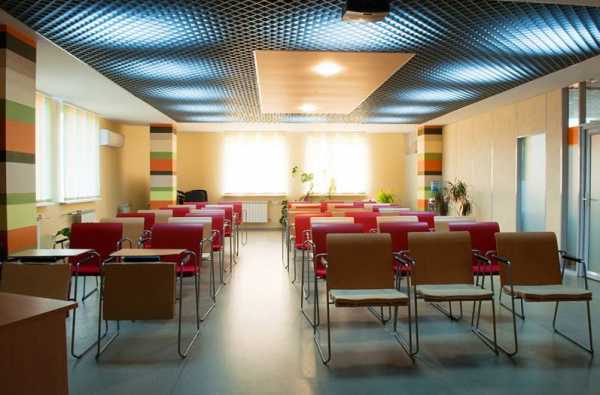

Вентиляция комнаты переговоров и конференц-залов

Вентиляцию конференц-залов, выставочных залов, зрительных залов, актовых залов можно объединить в одну группу.

Вентиляция конференц-залов отличается дискретностью и периодичностью своей работы. Она работает максимально интенсивно во время проведения мероприятий, когда человеческая нагрузка усиливается, а в остальное время использует минимум мощности или выключена вовсе, в зависимости от характера использования помещения. Система кондиционирования конференц-залов должна быть рассчитана на большие площади, а действие равномерно распределено по периметру, чтобы не вызывать дискомфорта у сидящих в непосредственной близости людей.

Примечание:

Для переговорных комнат и конференц-залов регулирование воздухообмена осуществляется по концентрации углекислого газа по сигналу датчика, устанавливаемого в вытяжном воздуховоде. В залах со сценой воздухообмен определяется по расчету, но не менее 20 м3/ч наружного воздуха на 1 зрителя.

Воздухообмен в помещениях основного и вспомогательного назначения организуется по схеме сверху-вверх, а в конференц-залах сверху-вниз-вверх или сверху-вниз. Установлено, что эффективному действию систем организации воздухообмена помещений способствуют малые дозы рассредоточенных потоков приточных и противоположно размещенных в объеме помещения вытяжных устройств.

При расчёте индивидуальной схемы вентиляции конференц-зала учитываются параметры помещения: высота, ширина, длина. Исходя из полученного объёма, архитектурных особенностей здания, максимальной загрузки залов для конференций, наличия проекционного и презентационного оборудования — выбирается наиболее подходящее вентиляционное оборудование. Применение, дефлекторов, заслонок и диффузоров в вентиляционных каналах разводки коллектора обеспечивает равномерность воздухообмена и сокращает расходы по кондиционированию и отоплению в залах для проведения конференций и семинаров.

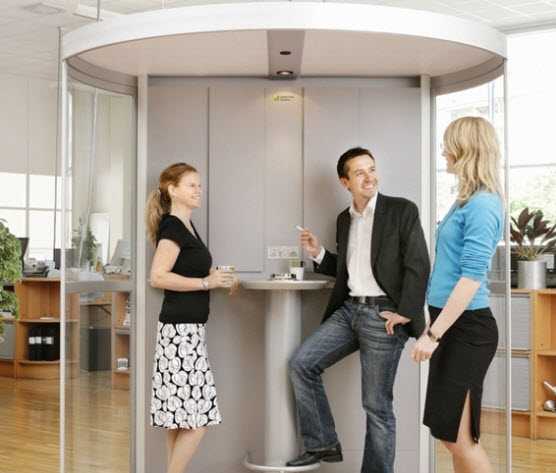

Вентиляция курительных и санитарных узлов

Корректный расчет систем вентиляции помещений, отведенных для курения, должен преследовать следующие цели:

• предотвращение распространения дыма за пределы участка, отведенного для курения;
• удаление табачного дыма максимально быстро и эффективно;
• предотвращение перетекания загрязняющих веществ с рециркуляционным воздухом;
• обеспечение качества воздуха и концентрации загрязняющих веществ не худших, чем в помещении без отведенного места для курения;
• обеспечение наилучшего качества воздуха и минимальной концентрации загрязняющих веществ непосредственно в зоне для курения из тех, которые можно обеспечить имеющимися технологическими средствами.

Вытесняющая вентиляция — идеальное решение!

По совокупности имеющихся данных наиболее целесообразной следует признать вытесняющую вентиляцию.

Эта технология предусматривает подачу приточного воздуха в нижнюю зону помещения на уровне пола через специальные воздухораспределители с ограниченной скоростью подачи воздуха. Поскольку табачный дым имеет температуру существенно более высокую, чем температура воздуха в помещении, он естественным образом устремляется вверх, стратифицируясь на определенной высоте (там, где образуется участок температурного равновесия). Поднимающаяся вверх однородная масса свежего воздуха выталкивает табачный дым к воздухозаборным устройствам, расположенным в верхней зоне помещения, по возможности не создавая завихрений во избежание перемешивания воздушных масс. Таким образом, осуществляется непрерывная вентиляция помещения с эффективным очищением воздуха от табачных загрязнителей.

Чтобы предотвратить перетекание табачного дыма в зону для некурящих, необходимо поддерживать на участке для курящих пониженное давление не менее чем на 5 Па, для чего вытяжная установка должна работать с большей мощностью, чем приточная. В идеале следует предусмотреть двойные двери с междверным компенсационным тамбуром — это единственный эффективный барьер, предотвращающий перетекание загрязняющих веществ в другие помещения.

Что же касается собственно расчета оборудования, результат в любом случае не может быть меньше 30 л/с или 108 м3/ч на человека. По опыту можно утверждать, что данный показатель лишь на первый взгляд кажется весьма высоким, а на самом деле представляет лишь необходимый минимум, обеспечивающий высокую приемлемость качества воздуха (концентрация взвешенных твердых частиц табачного дыма на уровне 100 мкг/м3 или ниже).

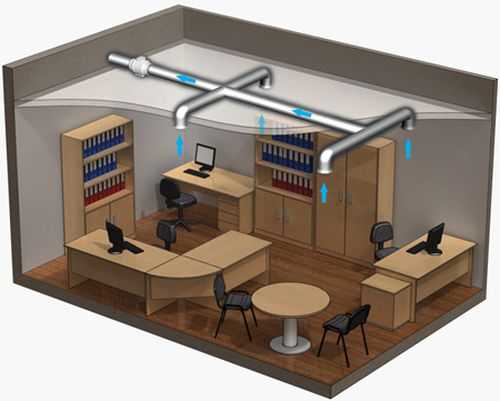

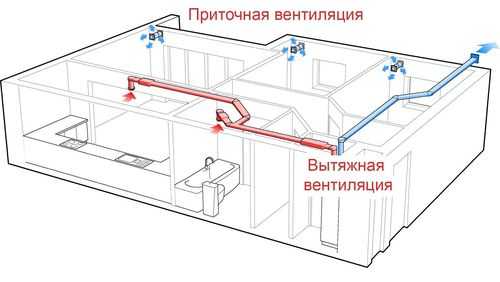

Решение вентиляции для небольшого офиса

Вентиляция офиса небольшой площади, в зависимости от предъявляемых требований, может свестись к организации только системы механической приточной вентиляции.

Простое решение:

• Дано: небольшой офис, состоящий из двух офисных помещений, сан. узла и коридора. Площадь помещений приведена в таблице №1. Во всех  офисных помещениях смонтирован подшивной потолок. Высота запотолочного пространства составляет 400 мм. В сан. узле выше уровня подшивного потолка имеется внутристенный вытяжной канал. Необходимо запроектировать и смонтировать простейшую систему вентиляции.

• Решение: Исходя из требований СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование), в офисные помещения необходимо подавать санитарную норму свежего воздуха из расчета 60м3/ч на человека. Из тех-же источников известно, что из санитарных узлов необходимо удалять воздух из разчета 50 м3/ч на один унитаз. Путем несложных математических расчетов определяем, что в Офисное помещение 1 необходимо подать 120 м3/ч, в Офисное помещение 2 — 240 м3/ч, из сан. узла удалить 50 м3/ч.
• Вывод: получилось, что в помещения мы подаем 360 м3/ч, а удаляем 50 м3/ч. Разницу в 310 м3/ч удаляем на улицу через усторойство перетока воздуха, смонтированное за подшивным потолком коридора, поскольку из СНиП 2.09.04-87* (Административные и бытовые здания) известно, что удалять воздух из служебных помещений и кабинетов площадью менее 35 м2 следует за счет перетекания воздуха в коридор. Полученные воздухообмены по помещениям заносим в таблицу №2.

После определения воздухообмена по помещениям, исходя из требований нормативных документов, рассчитываем сечение воздуховодов, мощность воздухонагревателя, подбираем воздухораспределители, фильтры и другие элементы системы вентиляции. По результатам проведенных расчетов подбираем вентилятор и автоматику для управления системой вентиляции.

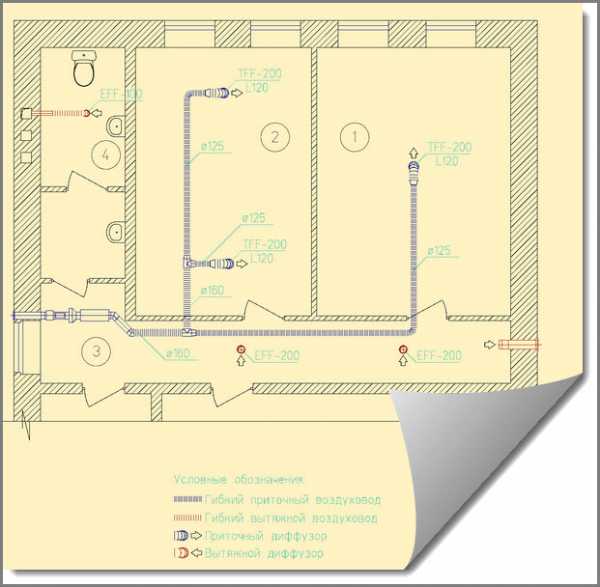

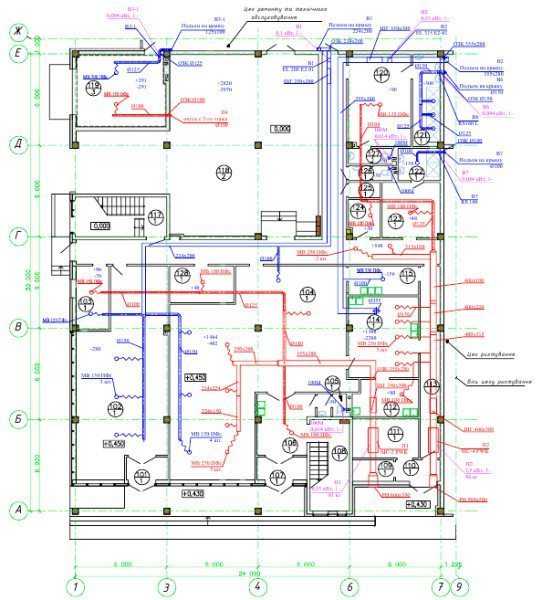

Оформляем рабочий чертеж:

Забор свежего приточного воздуха осуществляется вентилятором с высоты более двух метров от уровня земли через наружную решетку, фильтруется, нагревается до требуемой температуры (если есть необходимость), и по воздуховодам подается в обслуживаемые помещения. Все оборудование и коммуникации системы приточной вентиляции прокладываются в пространстве за подшивным потолком. В потолочные пластины врезаются диффузоры через которые воздух поступает в помещения. В двери офисных помещений врезаются дверные переточные решетки. В потолочные пластины коридора врезаны диффузоры. За подшивным потолком коридора смонтировано устройство перетока воздуха на улицу, состоящее из воздуховода, обратного клапана и наружной решетки. За счет избыточного давления воздуха, создаваемого приточным вентилятором, отработанный воздух из обслуживаемых офисных помещений через дверные переточные решетки попадает в коридор, а оттуда через вытяжные потолочные диффузоры сначала перетекает за потолок коридора, а затем удаляется на улицу по устройству перетока воздуха. Вытяжка из сан. узла осуществляется через врезанный в потолочную пластину вытяжной диффузор по воздуховоду во внутристенный вытяжной канал.

Несмотря на очевидную простоту приведенного примера, не все компании, работающие на рынке вентиляции, способны грамотно провести все этапы производства работ. Именно поэтому, для того, чтобы получить работоспособную и качественную систему вентиляции, необходимо доверять производство работ только профессионалам

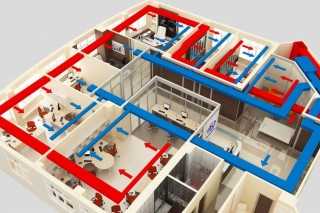

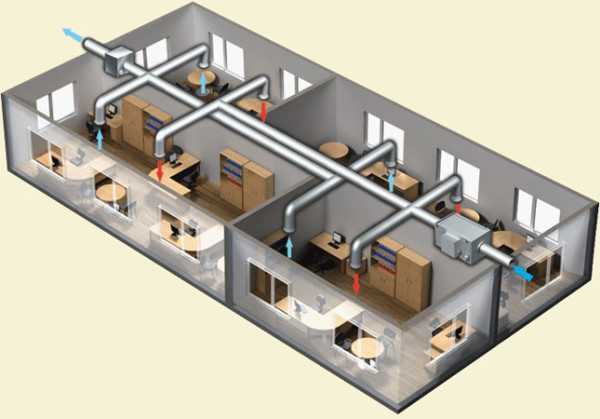

Решение по вентиляции офиса средних размеров

Гораздо сложнее представляется задача, когда необходимо построить систему вентиляции для офиса средних размеров. Алгоритм действий совершенно идентичен рассмотренному в статье «Вентиляция небольшого офиса», однако нюансов, возникающих на всех этапах производства работ, от проектирования до наладки систем, гораздо больше, да и цена ошибки гораздо выше. Поэтому к выбору компании-подрядчика здесь надо подходить особо тщательно. Идеальный вариант как для заказчика, так и для исполнителя работ, когда проектирование и монтаж ведет одна компания, имеющая солидный практический опыт.

Производительность системы

Расчет проекта вентиляции офиса подразумевает использование таких параметров, как:

• Особенности планировки помещений;
• Площадь помещений, высота потолков;
• Общее количество используемых в офисе единиц техники;
• Количество работающих в помещениях сотрудников;
• Среднее количество принимаемых посетителей.

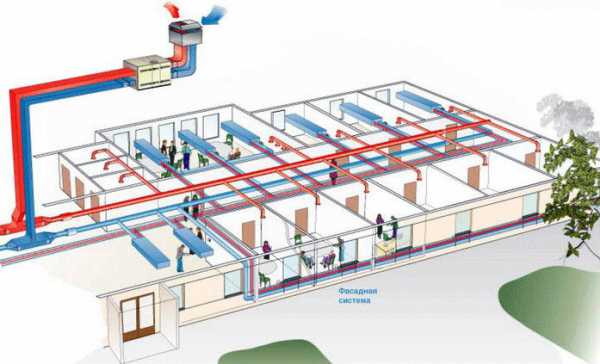

Для таких офисов возможны несколько вариантов устройства системы вентиляции.

Рассмотрим, какая система вентиляции необходима конкретному помещению. Норма пространства на 1 человека = 6 м2, то есть если в вашем офисе работает 30 человек, им положено 180 м2 площади. Такое помещение можно безболезненно оборудовать системой вентиляции с электроподогревом. Если же число работников большое, для их обеспечения свежим воздухом нужно проектировать установку системы с водяным подогревом или более дорогой вариант- систему с рекуперацией (утилизацией) тепла. Это в основном оборудование концерна Systemair, куда входят шведская марка Systemair и норвежские Pyrox и Villavent;  среди систем с водяным подогревом часто используется оборудование польской компании VTS Clima.

Если использовать системы с электричеством, то производительность будет ограничена (благодаря уже упоминавшимся выше лимитам на потребление электроэнергии). Такие установки могут вентилировать средний офис до 500 м2, если же помещение больше этой площади, применяются установки с водяным подогревом. Они также могут быть оборудованы блоками утилизации.

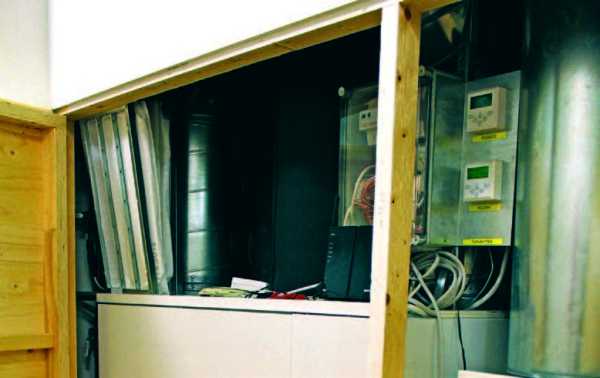

Как альтернатива достаточно дорогим заводским установкам с электроподогревом и утилизатором тепла можно использовать сборную систему. В нее входят вентилятор, фильтр, электрокалорифер для нагрева воздуха и блок утилизации тепла. Такая сборная система обходится в два раза дешевле, а также она удобно вписывается в пространство над подвесными потолками, в то время как цельная электрическая установка с блоком рекуперации из-за своего уровня шума требует наличия отдельного помещения для вентиляционного блока.

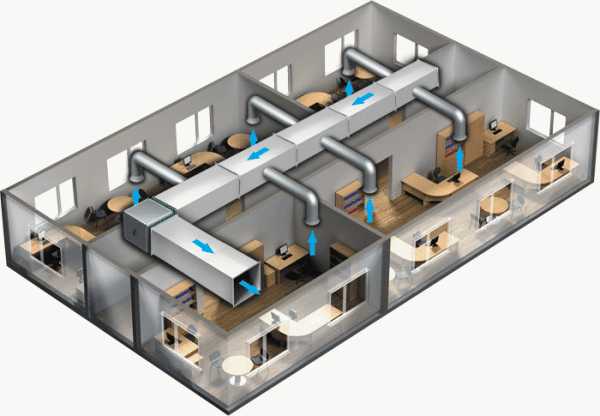

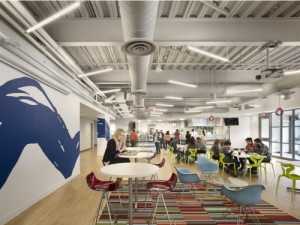

Любая вентиляция офиса предполагает наличие воздуховодов. Они либо «прячутся» за подвесными потолками, либо разводка идет в коробах по периметру офиса. Некоторые системы имеют витые воздуховоды, которые при желании заказчика и при нужном дизайнерском оформлении помещения могут использоваться даже как элемент интерьера. Воздух плавно подается и удаляется из комнаты либо через вентиляционные решетки в стенах, либо через специальные розетки, установленные на потолке.

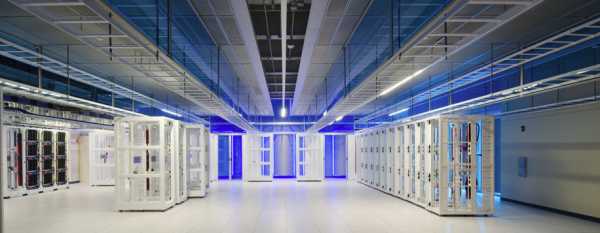

Вентиляция серверной

Серверное помещение — это телекоммуникационное помещение, в котором размещаются распределительные устройства и большое количество активного телекоммуникационного оборудования. В серверном помещении могут размещаться распределительные пункты и пассивные распределительные устройства (патч-панели, кроссы, распределительные коробки). В стандартах нет критерия для определения типа (серверное помещение или кроссовое помещение) телекоммуникационного помещения по количеству установленного активного оборудования. Поэтому тип телекоммуникационного помещения определяется инсталлятором информационной системы или заказчиком.

Микроклимат (температура, влажность, вентиляция)

• Система контроля и управления микроклиматом должна обеспечить в серверном помещении заданный уровень влажности и температуры, необходимый для нормального функционирования активного оборудования.
• Система микроклимата должна обеспечить поддержку температурного режима не только летом, но и зимой, и рассчитана на круглосуточную непрерывную работу.
• Если централизованная система микроклимата в здании не может обеспечить непрерывную работу и заданный уровень температуры и влажности, то необходимо установить автономную систему в серверном помещении.

Таблица «Рекомендуемая температура и влажность в серверном помещении»

• При воздушном охлаждении измерение температуры и влажности должно осуществляться при работающем активном оборудовании на высоте 1.5 метра от уровня пола в зоне подачи холодного потока воздуха. При водяном охлаждении измерение температуры и влажности должно осуществляться при работающем активном оборудовании в монтажном конструктиве.
• Требуется обеспечить воздушное давление в серверном помещении больше, чем в прилегающих помещениях.
• Рекомендуется смена воздуха в серверном помещении не реже одного раза в час, если в помещении постоянно работает обслуживающий персонал.
• Рекомендуется использовать систему очистки и фильтрации поступающего воздуха в аппаратное помещение.
• Если в здании установлена система резервного электропитания, то система поддержки микроклимата в серверном помещении должны быть подключена к системе резервного электропитания.

Подробнее вопросы фильтрации воздуха, воздушного охлаждения, электроснабжения в телекоммуникационных помещениях рассмотрены в руководстве «Требования и рекомендации к серверному помещению и системам».

По СН 512-78 СТРОИТЕЛЬНЫЕ НОРМЫ «Инструкция по проектированию зданий и помещений для электронно-вычислительных машин» температура воздуха в помещении серверной должна быть 19-24°С, относительная влажность воздуха 45-59% и не менее чем 2-х кратный воздухообмен.

Система вентиляции должна быть спроектирована таким образом, чтобы внутри серверной было избыточное воздушное давление. Превышение притока над вытяжкой согласно нормам РД45.120-2000, пункт 17.30 проектируется равным 20%. Допустимо осуществлять подачу приточного воздуха через коридоры и холлы (но в любом случае обязательно устанавливаются фильтры).

В центральных системах вентиляции и кондиционирования воздуха должна обеспечиваться двухступенчатая очистка воздуха: предварительная в фильтрах EU4—EU5 и тонкая в фильтрах EU9—EU10. Применение масляных фильтров не допускается. На участке от фильтров тонкой очистки до обслуживаемого помещения воздуховоды должны быть герметичными и изготовлены из материала, стойкого к истиранию (чаще из нержавеющей стали). Необходимо предусмотреть возможность очистки воздуховодов и вентиляционного оборудования от пыли. Удобно проводить эти работы, если фильтр тонкой очистки размещен непосредственно перед воздухораспределителем.

Схемы организации воздухообмена в серверной комнате:

• «сверху вверх» — при тепловой нагрузке, включая поступление тепла через ограждающие конструкции помещения, не превышающей 400 Вт/м² площади пола;
• «снизу вверх» или комбинированная (с удалением 30-40 % воздуха снизу и 70-60 % сверху) — при тепловой нагрузке, превышающей 400 Вт/м² площади пола.

Подача воздуха снизу осуществляется через перфорированный фальшпол или с помощью воздухораспределителей вытесняющей вентиляции, установленных на полу.

Вытяжные отверстия желательно размещать над оборудованием, выделяющим тепло.

В устройствах воздухораспределения и воздухоудаления должны устанавливаться регуляторы расхода воздуха. Можно также применять устройства количественного регулирования воздушного потока, устанавливая их в ответвлениях воздуховодов от магистралей на расстоянии 3-4 диаметров воздуховодов от вентиляционных решеток.

Смотрите ещё:

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

www.airclimat.ru

Вентиляция в офисе: проект, монтаж, обслуживание

ВАЖНО! Основная проблема – полное отсутствия понимания для чего нужна вентиляция.

Задача людей в офисе – зарабатывать деньги и на продуктивность сотрудников влияют многие показатели, в частности достаточное количество чистого воздуха, сонный ли сотрудник от низкой температуры или вялый от высокой, много ли в воздухе пыли и даже как быстро и в каком направлении выходят неприятные запахи. Если же в этот офис также приходят и клиенты, с которыми приходится работать линейному персоналу, то те же факторы накладываются и на них.

При недостатке свежего воздуха и отклонении температуры продуктивность сотрудников падает, что напрямую влияет на маржинальность каждого сотрудника и, как следствие, на доход владельца/съёмщика офиса.

Наличие правильно спроектированной системы вентиляции и кондиционирования воздуха повышает привлекательность арендуемого помещения в глазах потенциального арендатора. Класс офисных помещений c отсутствием кондиционирования как правило не рассматриваются серьезными заказчиками

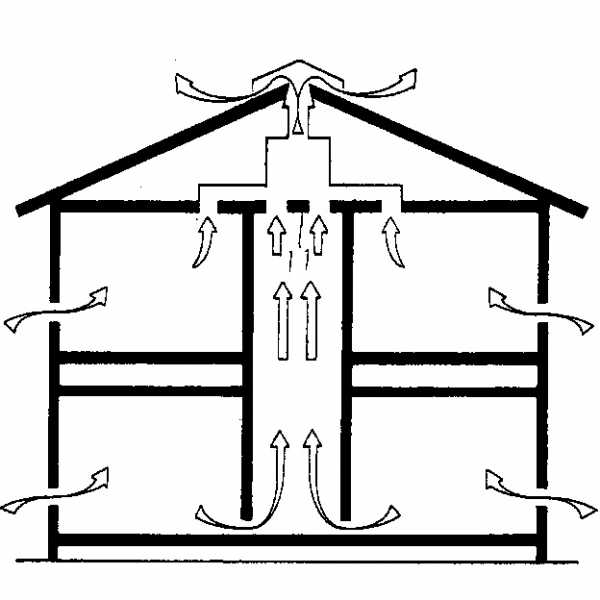

1. Достаточно ли естественной вентиляции?

Помимо того, что работа естественной вентиляции очень сильно зависит от погоды и при стечении некоторых обстоятельств может вообще прекращаться, да и к тому же воздух проходит не как нужно, а по пути наименьшего сопротивления, игнорируя всю площадь, из-за чего одни сотрудники будут сидеть под постоянным сквозняком, а другие в духоте.

К тому же не забываем, что в России полгода надо отапливать помещение и естественная вентиляция очень часто связана с большими теплопотерями, что учитывается при проектировании приточно-вытяжной вентиляции и хороший проект по вентиляции может сэкономить много средств на отоплении.

2. Можно ли использовать проекты вентиляции, скачанные из интернет?

Если кратко – нет.

Даже если то здание, для которого делался проект полностью идентично и с идентичной планировкой, вы не знаете насколько этот проект был рассчитан правильно и будет ли кто-то за это нести ответственность, особенно если подрядчик сделает монтаж по этому проекту, а его придётся переделывать. Именно поэтому проект надо заказывать в организации, занимающийся и проектированием, и монтажом, например, у нас.

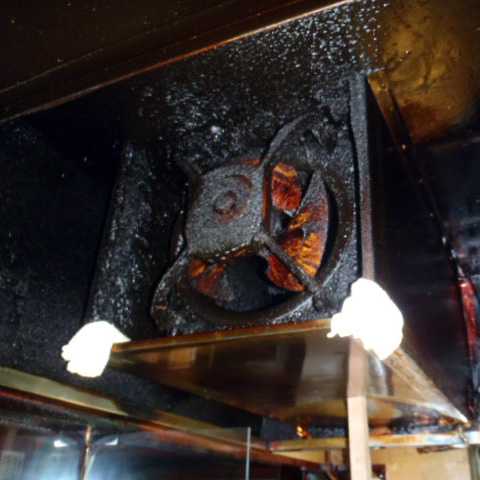

3. Надо ли ставить фильтры?

В окружающем воздухе достаточно много пыли, поэтому наличие фильтра в приточной системе вентиляции обязательно. Фильтр предохраняет вентилятор, теплообменник, да и всю внутреннюю поверхность воздуховодов от оседания пыли. Своевременная замена фильтров обеспечит бесперебойную работу приточной установки на всем сроке службы. К тому же замена фильтров намного проще и дешевле, чем капитальный ремонт системы вентиляции.

4. Можно ли сделать вентиляцию в офисе своими руками?

Возможно, но вы должны заранее понимать, что результатом вашей работы является паспортизация системы вентиляции. Паспорт системы вентиляции – документ, в котором отражаются результаты пусконаладочных работ. В таблице, отражающей расходы воздуха по точкам, обозначенным проектировщиком заносятся проектный параметр, результат измерений, посредством специального инструмента – анемометра и невязка, которая не должна превышать 10%. Возможность выполнить весь комплекс работ по проектированию, монтажу, пуско-наладке лучше передавать специалистам, специализирующихся именно на этом, иначе на придётся потратить куда больше на взятки разным инспекциям.

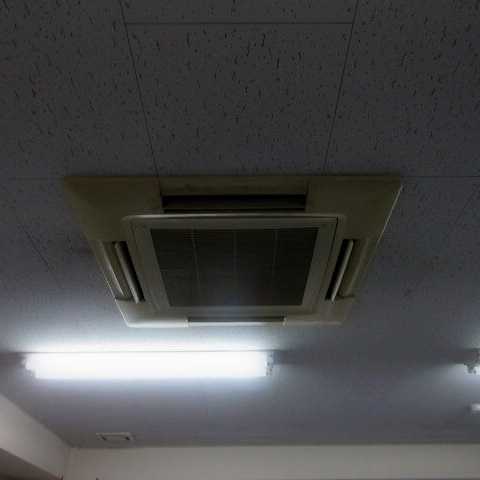

5. Какие кондиционеры дают свежий воздух?

Кондиционер не вырабатывает воздух, он связан между внутренним и внешним блоком только медными и электрическими коммуникациями. Внутренний блок, находящийся в помещении забирает воздух из него, проводит через свой теплообменник и возвращает обратно. Этот процесс называется рециркуляция. Кондиционер является доводчиком температуры и не используется как приточная система. Правда, есть исключение, когда кондиционер имеет подмес приточного свежего воздуха, но он требует дополнительного канала для забора воздуха и имеет ограниченные количественные характеристики, поэтому может использоваться только для квартир и в офисах не используется вообще.

6. Можно обойтись только кондиционированием без вентиляции?

Система кондиционирования обеспечивает Вам регулируемую комфортную температуру в помещении. Наличие системы кондиционирования для людей не является обязательным. Исключения составляют технологические требования для работы оборудования, например, в серверных. Напротив, вентиляции обязана быть во всех помещениях, это четко прописано в СНиПах.

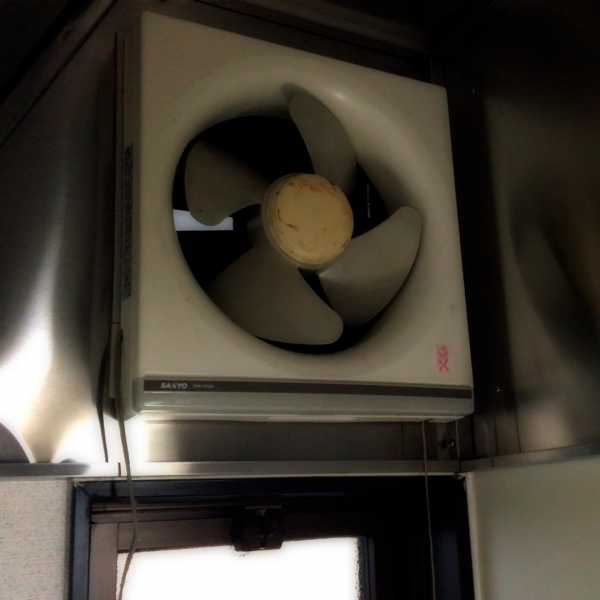

7. Можно сделать только вытяжку из помещения?

При выполнение только вытяжной системы удаляемый воздух будет компенсироваться из неплотностей окон, дверей и через соседние помещения, в том числе и через курилку и туалет. В холодное время года, это приведет к резкому понижению температуры в помещении, вызовет большие сложности в открывании или закрывании дверей. Вытяжка не работает без притока, должен быть баланс по воздуху.

8. Можно сделать приточную систему без подогрева?

Нормы подачи воздуха в различные по назначению помещения регламентируют разные минимально допустимые значения температуры. Например, зимой температура приточного воздуха в офисных помещениях составляет не менее +22°С. Для этого рассчитывается нагреватель в составе приточной установки, способный нагреть весь объем поступающего воздуха с минусовой температуры (для Москвы от -26°С) до минимально требуемой.

9. Можно ли сделать объект от проектирования до реализации за две недели?

Вентиляция и кондиционирование имеет четкий производственный цикл, нарушение которого приводит к критическим ошибкам. Нужно получить техническое задание, а зачастую его написать за заказчика. Выполнить рабочий проект, согласовав с заинтересованными сторонами, при этом выдать технические задания смежным инженерным проектам. Поставка оборудования под заказ занимает 3-8 недель в зависимости от производителя и мощности системы. Для монтажа нужен рабочий проект, спецификация оборудования, высоты, наличие строительной готовности. По окончании монтажа оборудования, его необходимо подключить к электро- и теплоснабжению. Если Вам как заказчику обещают две-три недели, скорей всего вас водят в заблуждение или вы получите не качественную систему вентиляции.

Ошибки проектировки и монтажа вентиляции офиса

Ошибки проектирования: Неправильное формулирование технического задания

Принципиальным моментом является составление и подписание сторонами технического задания на проектирование. Если помещение является офисно-деловым, то здесь как правило техническое задание стандартно, и соответствует нормам, принятым к максимальному количеству людей на метр площади. Другое дело, когда мы сталкиваемся с производственной сферой, лабораторией или другим специализированным помещением. Очень важно проектировщику, который не является специалистом в технологии учесть необходимые нюансы и помочь сформулировать техническое задание (ТЗ) и не пытаться что-то скрывать, ка от налоговой инспекции. Заказчик должен осознавать важность подписанного им ТЗ, так как ошибка или неучтенные важные детали могут привести к неправильной реализации всей климатической системы, и вины проектировщика или монтажника в этом нет .

Пример из практики

Например, Заказчик юридического комплекса в МГУ не отметил в ТЗ требование к работе системы кондиционирования в зимнее время, проектировщик заложили в проект чиллер воздушного охлаждения конденсатора, работающий только в летнее время и модернизация всей системы кондиционирования для работы в зимнее время очень дорогостояще, хотя если бы в ТЗ было такое требование, на стадии проектирования был бы заложен чиллер, работающий в системе фрикулинга. Либо, в ТЗ не отражена потребность в резервировании системы вентиляции. Например, для офисного помещения с глухими окнами имеет смысл потребовать 50% резерв, тем самым проектировщик будет разбивать одну приточную систему на 2.

После корректно сформулированного ТЗ вся ответственность по техническим решениям возлагается на проектировщика, а затем и монтажную компанию.

Ошибки проектирования: Ошибки расчета воздухообмена?

Первой задачей проектирования является расчет воздухообмена по помещениям. Основываясь на полученное ТЗ, на СНиПы и отраслевые нормы, принятые государством на данный момент, проектировщик считает для каждого помещения необходимое количество приточного и вытяжного воздуха .

Пример из практики

Например, в помещении менеджеров по продажам находятся постоянно 4 человека. Воздухообмен считается следующим образом 4×60 м³/ч = ±240 м³/ч. Это означает, что в это помещение надо подать 240 м³/ч свежего воздуха и удалить 240 м³/ч отработанного воздуха . Если вместо 240 м³/ч в данном помещении воздухообмен составит 120 м³/ч, менеджеры будут испытывать недостаток кислорода и как следствие – повышенная утомляемость, снижение работоспособности и даже потеря трудоспособности.

Проектировщик, учитывая дизайн и архитектурные особенности помещения, рассчитывает раздачу и удаление данного количества воздуха через воздухораспределители, подбор которых основывается на живом сечении и нормируемой подвижности воздуха. При неправильном расчете воздухораспределителя воздух будет поступать из решеток либо с шумом, либо он не будет доходить до потребителя.

Проектировщик подбирает сечение воздуховода, исходя из нормы предельной скорости воздуха по данному сечению, а также архитектурно-дизайнерских требований. На этой стадии ошибка в подборе сечения может привести к неустранимому аэродинамическому шуму.

Сечение воздуховода растет по мере подключения помещений к воздухообмену и финальной частью подбора является выбор оборудования с двумя важными характеристиками – это расход воздуха и напор вентилятора. Последняя характеристика вентилятора направлена на преодоление потерь, связанных с сопротивлением насыщенной сети воздуховодов. Ошибка в любом из этих параметров приведет либо к недостатку планируемого воздуха в помещениях, либо повышенному шуму в них. Также, для предотвращения шума, распространяемого от оборудования необходимо не забыть предусмотреть шумоглушители.

Ошибки проектирования: Подбор изоляции?

Изоляция применяется для предотвращения выпада конденсата на поверхности металлических частей воздуховода. Как правило изолируются участка воздухозабора до приточной системы, участки вытяжных систем, идущих по улице, и все воздуховоды после приточной системы, содержащей воздухоохладитель. Неправильный подбор типа и толщины изоляции приводит к ее неэффективности и появлению протечек.

Ошибки проектирования: Ошибки выбора поставщика оборудования

Выбор поставщика оборудования основывается на технических характеристиках, удобству технического обслуживания, долговечности, и конечно, цене. Проектировщик предлагает оптимальный выбор, исходя из пожеланий Заказчика, сориентировать его в огромном потоке рекламных предложений, нередко низких по качеству, хотя и привлекательных по цене. Недобросовестность проектировщика в предложении поставщика может привести к большим проблемам в эксплуатации и даже последующей замене оборудования.

Ошибки проектирования: Распределение работ по разным подрядчикам

Когда хочется сэкономить, то бывает желание проект заказать у студентов, монтаж у гастарбайтеров, пуск и наладку у сантехников, а обслуживание у уборщицы. Делать так никто не запрещает, однако при этом размазывается ответственность, исполнители ищут лазейки для перекладывания ответственности друг на друга и, в лучшем случае, подобные споры смогут значительно увеличить стоимость работ, а в худшем вообще сорвать сдачу объекта.

Пример из практики

Типичной ситуацией, иллюстрирующей данную проблему случай с медицинским центром. Солидный Заказчик, ничего не понимающий в инженерных системах нашел самую бюджетную компанию из прекрасного города Владимир. Компания наняла проектировщика, выполнившего проект, на котором даже не было указаны расходы воздуха по помещениям. Подрядчик выполнил работы, не сдал ни одного акта, не сделал паспорт вент систем и ушел, сославшись на отсутствие теплоснабжения. Когда к нам обратились, у нас волосы стали дыбом от этой ситуации. В элитной клинике пластической хирургии, где жизненно важным является система вентиляции, не выполнены элементарные требования, предъявляемые к исполнительной документации. А ведь в операционных необходимо выдержать класс чистоты, от этого зависит и жизнь пациента! Проверяющие организации — СЭС, МЧС, Энергонадзор первым делом требуют исполнительную документацию, а им показывают бумажки без необходимых данных.

Во избежании подобной ситуации, лучше обратиться в организацию, которая занимается всем комплексом, несёт ответственность на каждом этапе.

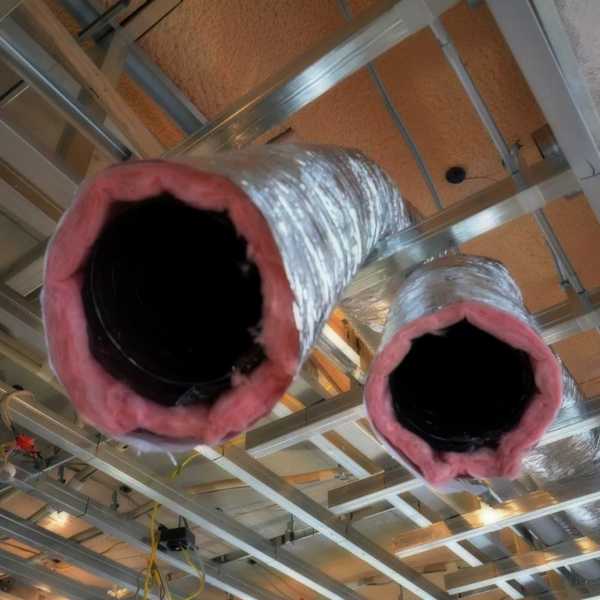

Ошибки монтажа: Монтаж выполнен на гибких воздуховодах

Если в проекте заложены воздуховоды из оцинкованной стали, а монтажники поменяли их все на гибкие воздуховоды — дефростеры, это халтурщики, а не монтажники. Причину, по которой они это делают можно не выяснять, обычно они скажут, что либо не могут реализовать проект, либо что так будет стоить дороже монтаж, однако это всего лишь способ сократить трудозатраты за счёт не очевидного ухудшения конструкции.

Проблема заключается в том, что гибкие воздуховоды имеют большое сопротивление, которое не учитывает подобранное оборудование, тем самым невозможно отрегулировать систему на нужные расходы воздуха.

Ошибки монтажа: Недостаточно крепежных элементов

Исходя из массы оборудования, воздуховодов, сетевых элементов, несущей способности строительных конструкций очень важно верно рассчитать количество и состав крепежных элементов. Неопытные монтажники очень часто пренебрегают этим или просто не знают, какой крепеж применяется в данном конкретном случае. А ведь от корректности выбора крепежа зависит долговечность и удобство эксплуатации системы.

Ошибки монтажа: Отсутствие виброгасящих элементов

При работе вентилятора происходит вибрация. Для ее устранения используются виброгасители для вентилятора. А для того, чтобы вибрация не передавалась и на воздуховоды используются вибровставки необходимого сечения. Отсутствие данных элементов приведет к неустранимому шуму.

Ошибки монтажа: Заужение системы воздуховодов

Это приводит к увеличению скорости воздуха, что приводит к назойливому шуму при прохождении воздуха через воздушную сеть.

Особенности проектирования офисной вентиляции

При проектировании офиса надо понимать, что хоть по нормам СанПиН на каждого сотрудника офиса положено от 4.5 до 6.0 м², то все расчёты идут из этих параметров, хотя в реальности эти нормы соблюдаются далеко не всегда, особенно в колцентрах или офисах, специализирующихся на обзвонах, что автоматически требует закладывания в помещения работы линейного персонала дополнительных резервов.

Также далеко не всегда учитывается и температура. Максимальную производительность по длительности люди сохраняют при температуре от 21 до 24°С. Именно поэтому, если продуктивность ваших сотрудников хоть как-то зависит от их состояния, лучше учесть и это.

Также не забываем и про различную оргтехнику, также не самым лучшим образом влияющую на воздух в офисе. Для охлаждения системных блоков нужен воздух без пыли, а также надо отводить и тепло от них, особенно если используются дешёвые компьютеры с низкоэффективными блоками питания, превращающиеся в маленькие обогреватели сами по себе. В случае дешёвой копировальной техники в воздух может выбрасываться и порошок оксидов железа от тонера, который при попадании на слизистые может вызвать различные последствия: от простого раздражения, до жёсткой аллергической реакции.

При низких потолках в офисе возможно придётся адаптировать конструкцию разветвлений для полноценного снабжения офиса по всей площади, так как нельзя обойтись «одним большим» вентилятором.

Нужно ли сразу учитывать кондиционирование или нет?

Как уже сказано ранее – температура воздуха напрямую влияет на продуктивность сотрудника и, рано или поздно, об этом задумываются все владельцы или арендаторы офисов.

При планирование климатической системы в строящемся здании важно правильно выбрать концепцию, позволяющую разумно и последовательно выполнять работы с разнесением капитальных затрат. Рассмотрим разные подходы:

1. Только приточно-вытяжная вентиляция. Реализация системы кондиционирования откладывается на потом. Самый экономный подход – сделать только необходимое. Если возникнет необходимость в охлаждении – решается локальной установкой сплит-систем. Очень рискованный подход. В дальнейшем выполнить охлаждение приточного воздуха, поставив канальный охладитель, невозможно, так как необходимо заизолировать все приточные воздуховоды, во избежание конденсата. Если нельзя вешать внешние блоки сплит-систем на фасад, либо разрешается их монтировать на кровле или в подвале, то оказывается вообще невозможно их применить (следует помнить, что большинство сплит систем имеет ограничение по высоте – 5 м и длине – 15 м). Также, одной из проблем является слив конденсата от внутренних блоков кондиционеров.

2. Центральное кондиционирование. В этом случае все теплоизбытки снимаются приточным охлажденным воздухом. Плюс – одна сеть несет и воздух и холод. Какие же минусы? Во-первых, надо понимать, что сечение воздуховодов центрального кондиционирования в 3 раза больше приточной вентиляции. Таким образом, мы сталкиваемся с необходимостью отдавать большую часть потолка под воздуховоды. Во-вторых, невозможно индивидуальное регулирование температуры – в одной комнате будет комфортно, в другой холодно. Не говоря уже о возможности в одной комнате работы системы на холод, в другой на тепло.

3. Комбинированная система. Наиболее гибкой и комфортной системой является приточная система с подхолаживанием – температура приточного воздуха летом охлаждается до +18°С и не вносит теплоизбытки и локальное кондиционирование с помощью внутренних блоков – доводчиков холода. При данном подходе, есть возможность разнести капитальные затраты. Например, выполняется приточно-вытяжная вентиляция. Изолируются все приточные воздуховоды, источник холода для приточной системы монтируется и запускается после. Прокладывается вся сеть для системы кондиционирования, в том числе и дренаж. Внешние и внутренние блоки монтируются на следующем этапе. Основная рекомендация — выполнить разработку проекта и реализацию системы, позволяющую ее развивать.

Нормы вентиляции в офисах

Влияние на работу офиса температуры и влажности воздуха

Показателями, характеризующими микроклимат в офисных помещениях, являются:

• температура воздуха;
• температура поверхностей;
• относительная влажность воздуха;
• скорость движения воздуха;

Оптимальные показатели в разные времена года:

Холодный период:

• температура воздуха: 22-24°С
• температура поверхностей: 21-25°С
• относительная влажность воздуха: 60-40%
• скорость движения воздуха: 0,1 м/с

Теплый период:

• температура воздуха: 21-25°С
• температура поверхностей: 22-26°С
• относительная влажность воздуха: 60-40%
• скорость движения воздуха: 0,1 м/с

Для подержания оптимальных показателей в холодное время года необходима система вентиляции в здание. Которая обеспечит микроклимат в помещениях за счет приточно-вытяжной системы, так же вентиляцией можно отрегулировать микроклимат в помещениях, когда система отопления не налажена (или невозможно наладить) т.е. в зависимости от требуемых показателей можем охладить или подогреть помещение. При этом будет выдерживать оптимальные температуры и влажности в автоматическом режиме с помощью контролера и датчиков системы автоматики

Требования к температуре и влажности воздуха, освещенности офисного помещения, а иногда даже к мебели жестко регламентированы. Так, если среднесуточная температура за окном выше 10°С, в офисе должно быть по общему правилу 23-25°С, а если ниже этой границы – 22-24°С. Определено также, как сокращается рабочий день, если в помещении холоднее допустимого или наоборот, очень жарко. К примеру, если температура воздуха в офисе составляет 19°С, то находиться в нем можно не более семи часов, а если 18°С – не более шести часов и т. д. (СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах», утв. постановлением Главного государственного санитарного врача РФ от 21 июня2016г.№81).

Конструктивные особенности приточно-вытяжной вентиляции

Приточно-вытяжная система вентиляции позволяет определить точки притока воздуха и его выхода, обеспечивая достаточные условия для полноценного воздухообмена в нужных направлениях, во отличие от однонаправленной, то есть обеспечивающей либо приток, либо вытяжку.

При проектировании закладывается не только сам факт движения воздуха, а также его направление. Самый распространённый пример – обеспечение движение воздуха из курилки, чтобы дым шёл только в вентиляцию и не попадал в коридор. Для этого в нужных точках обеспечивается избыточный приток, тем самым создавая повышенное давление в коридоре из которого воздух идёт только внутрь курилки и никак иначе. То же касается и остальных помещений: цехов, столовых, туалетов и прочих, из которых воздух не должен попадать в другие помещения.

Это можно обеспечить только комплексной приточно-вытяжной системой вентиляции и на это не способна однонаправленная.

Вторая особенность приточно-вытяжной системы – возможность контролировать теплообмен между входящим и выходящим воздухом через специальное устройство – рекуператор.

Однонаправленная вентиляция обеспечивает только выброс воздуха на улицу, при этом поступление воздуха в той или иной степени также идёт с улицы.

Рекуператор – это компонент именно приточно-вытяжной вентиляции и обеспечивает нагрев поступающего с улицы воздуха за счёт отбора тепла у выходящего. Выходящий воздух при этом всего на 4 градуса теплей входящего, что при температуре за окном -30°С экономит более 90% на отоплении.

То есть усложнение системы вентиляции не выдумки ушлых продавцов, пытающихся впарить дорогое оборудование, а серьёзная конструкция, позволяющая не тратить деньги на обогрев улиц.

Само собой, в жаркий период рекуператор работает наоборот, то есть охлаждает поступающий снаружи воздух за счёт выходящего, что позволяет экономить на кондиционировании.

www.sicompany.ru
