Вентиляция в ванной комнате и туалете: принцип работы, монтаж

Ванная и туалет — это комнаты, в процессе обустройства которых в первую очередь нужно подумать об организации интенсивного воздухообмена. Это обусловлено спецификой эксплуатации помещений.

Еще на этапе строительства здания прокладывается вентиляция в ванной комнате и туалете, которая обеспечивает приток свежего и вывод отработанного воздуха.

Содержание статьи:

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки.

Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Санитарные требования и нормы

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м³/час на каждый кубометр ванной комнаты и порядка 8-10 м³/час — для туалета или совмещенного санузла.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м³/час

Отличие естественной вентиляции от принудительной

Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.

Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

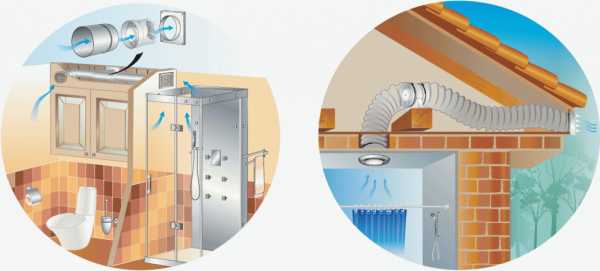

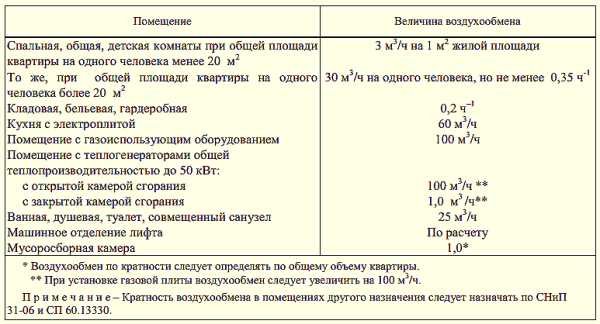

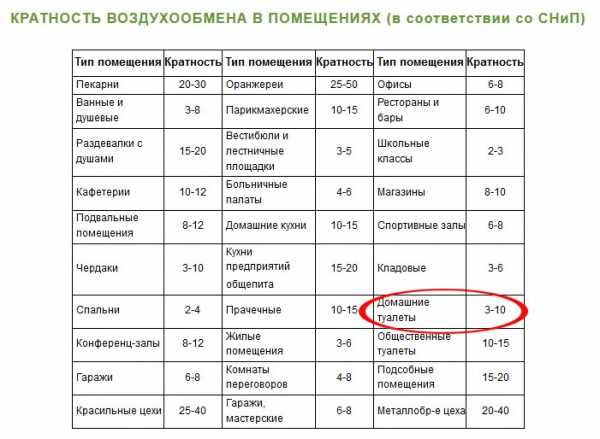

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков. Далее, полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м³/час).

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Классификация вытяжных вентиляторов

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.

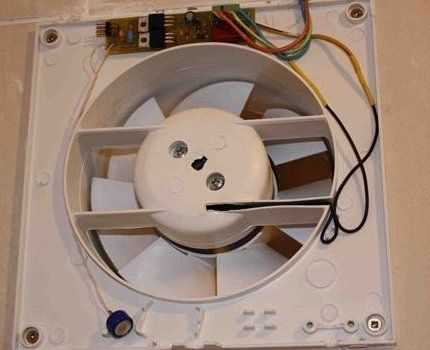

Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:

диаметральные;
осевые;
радиальные.

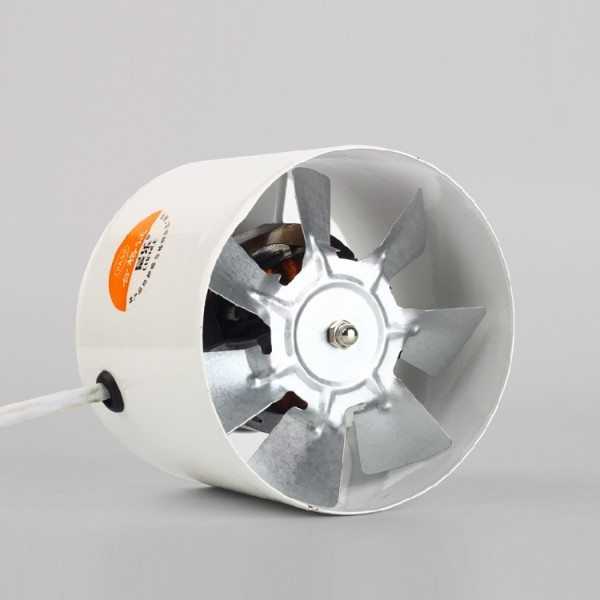

Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.

Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.

Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс. При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума.

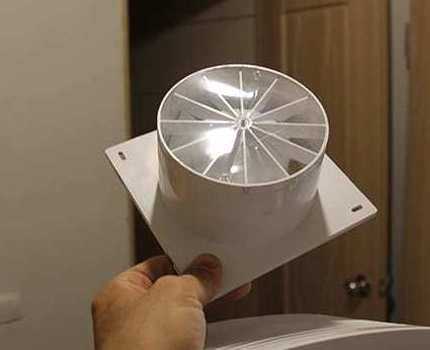

Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах

Основные критерии выбора оборудования

Производители предлагают просто огромный ассортимент вентиляторов для вытяжных систем. Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44. В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
Уровень шума. Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером. В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Составляющие и материалы системы

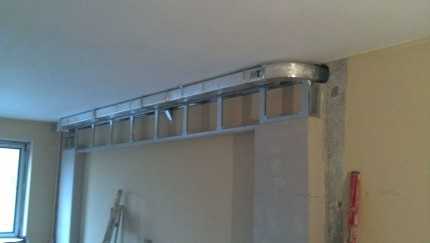

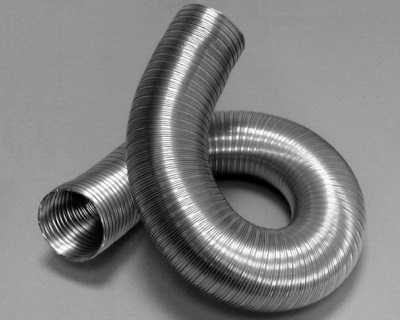

На сегодняшний день вентиляция собирается из воздуховодов круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

Монтаж вентиляции в ванной и туалете

Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.

Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.

Выбор места для установки

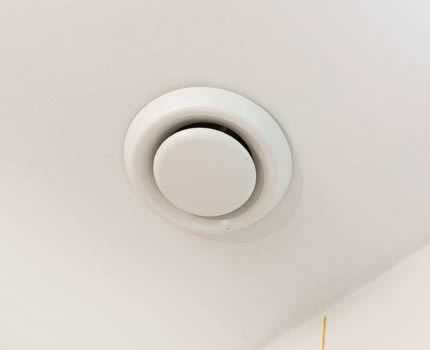

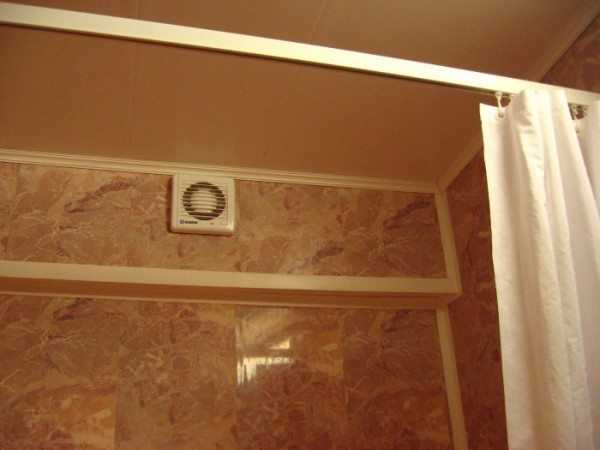

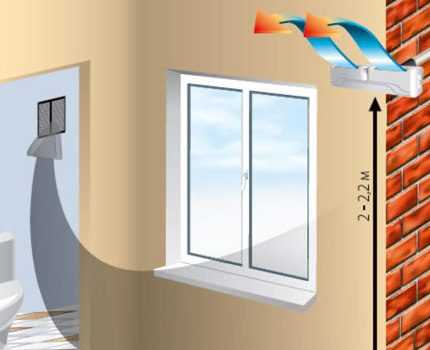

Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.

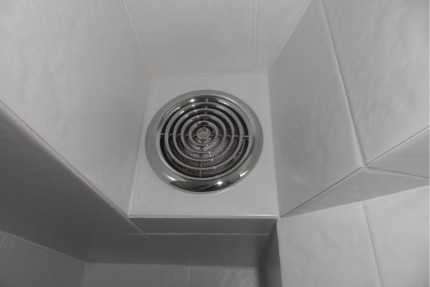

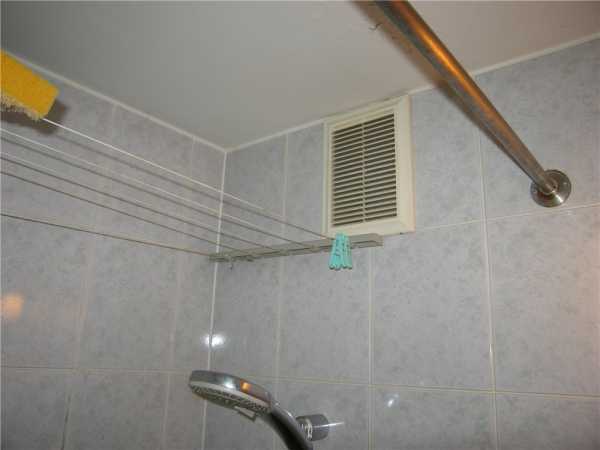

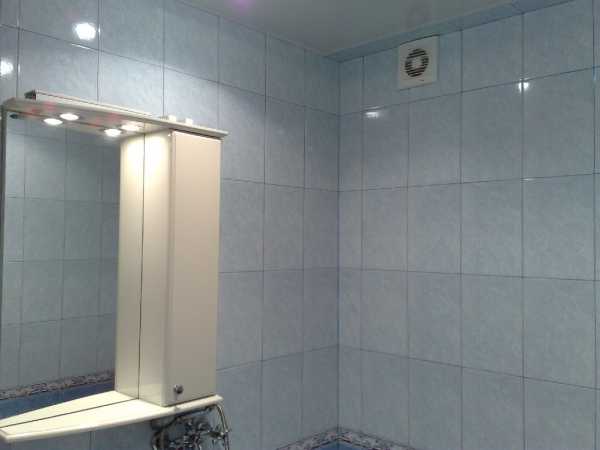

Так как прибор предназначен для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.

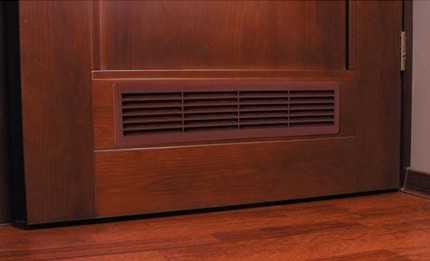

Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.

Диагностика состояния вентиляционного канала

Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести диагностику вентканалов.

Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.

Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери

Выбор схемы подключения прибора

Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.

Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир подключают его к выключателю света. Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.

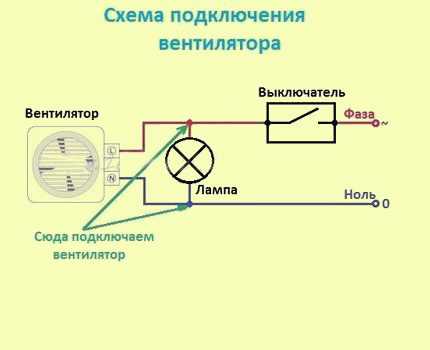

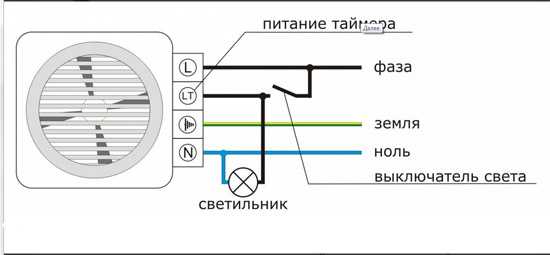

Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.

Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью

Тонкости установки вентилятора

Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.

Самый трудоемкий этап – установка и подключение вентилятора. Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:

Снять лицевую крышку.
На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.
Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.

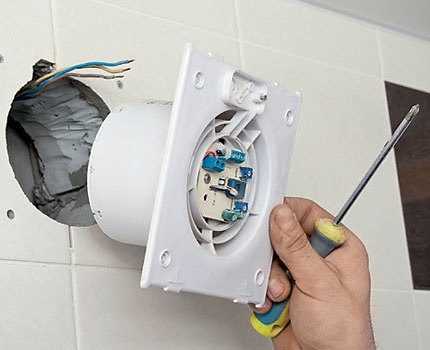

Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.

Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам

Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.

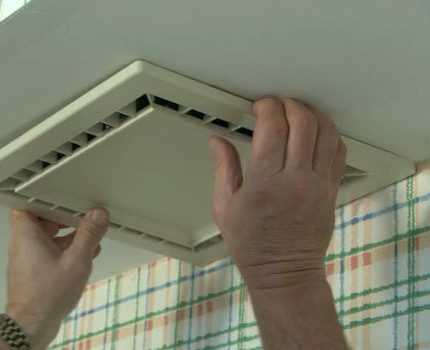

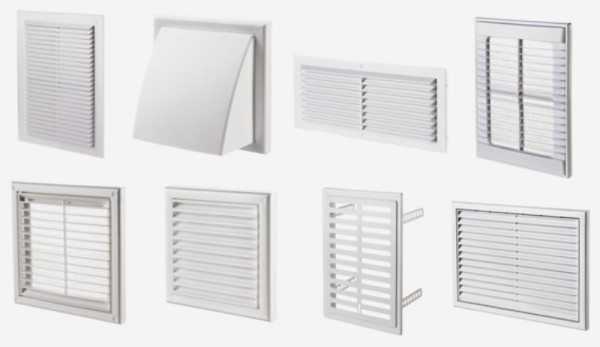

Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.

При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки

Распространенные ошибки при монтаже

Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.

Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.

Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:

канал спроектирован некорректно, что значительно затрудняет движение воздуха;
вентиляторы сильно шумят при работе;
герметичность соединения шахты нарушена;
вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.

Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.

В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии

Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Выводы и полезное видео по теме

Видео #1: Секреты монтажа вытяжки в ванной и туалете:

Видео #2: Создание раздельной вентиляции в ванной и туалете:

Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.

sovet-ingenera.com

как сделать правильно :: SYL.ru

В ванной комнате и туалете сильнее, чем в других помещениях, образуется конденсат, появляются неприятные запахи. Поэтому здесь обустройство правильной вентиляции крайне необходимо. Качественная вытяжка способствует нормализации микроклимата внутри помещения, обеспечивает его соответствие санитарно-гигиеническим нормам и требованиям.

Вентиляция в ванной комнате и туалете позволяет избежать появления сырости и грибка. Это способствует нормальному самочувствию людей, проживающих в доме. Отделка, сантехника, мебель, которая находится в таких помещениях, прослужит гораздо дольше. Всю работу можно сделать самостоятельно. Для этого необходимо ознакомиться с существующими правилами создания вентиляции в туалете и ванной комнате.

Требования к вентиляции

Правильная вентиляция в ванной комнате и туалете является одним из важных факторов, которые позволяют полноценно эксплуатировать помещение. Она так же важна, как отопление, освещение и водоснабжение. От качества обустроенной вентиляции зависит соответствие кислородной среды внутри жилища существующим требованиям.

Ванная комната и туалет являются закрытыми, плохо вентилируемыми помещениями. Здесь существует повышенная вероятность размножения болезнетворных бактерий и грибков. СНиП устанавливает показатели воздухообмена. Его интенсивность в час должна составлять для ванной комнаты 25 м³. Приток воздуха в час для санузла совмещенного типа должен равняться 50 м³.

Чтобы проверить работу вытяжки, необходимо поднести к вентиляционной решетке горящую спичку. Если пламя не будет втягиваться каналом, значит, вентиляция в ванной комнате и туалете не функционирует. В многоэтажных домах старого образца такая картина наблюдается из-за засорения канала. Если же в новом доме определяется подобная проблема, значит, система была спроектирована неправильно.

Лучшим решением проблемы станет обустройство новой принудительной вентиляции. Такая система имеет массу преимуществ перед пассивной вытяжкой. Она способна быстро решить проблему сырости и появления грибка, неприятного запаха в подобных помещениях.

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты которой сегодня предлагаются владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданиях, построенных в прошлом столетии, применяется первый тип систем. От окон и дверей свежий воздух в этом случае поступает в помещение. Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В современных квартирах окна и двери отличаются высокими показателями герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования. Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при монтаже. Со временем потраченные усилия полностью компенсируются. Все предметы интерьера и отделка в таких помещениях служат гораздо дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы. Поэтому принудительная вытяжка сегодня является предпочтительнее.

Типы вентиляции

Санитарно-гигиенические и строительные нормы утверждают, что принудительная вентиляция в ванной комнате и туалете является предпочтительной. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.

По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещение. При этом образуется избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.

Вытяжной тип системы предусматривает наличие вентилятора непосредственно на шахте канала. В некоторых случаях применяется комбинированный способ. Он предполагает оба типа обустройства систем.

Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями. Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту. Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.

Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещениям с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.

Тип вентилятора

Принудительная вентиляция в ванной комнате и туалете предполагает применять дополнительное оборудование. Оно может различаться по способу установки и конструкции. Вентиляторы обеспечивают достаточную скорость воздухообмена для совмещенного и раздельного санузла.

По способу установки различают оборудование радиального и канального типа. В первом случае вентилятор монтируется на выходе шахты. Его корпус имеет эстетичный корпус. Канальные разновидности устанавливаются непосредственно в самой шахте.

По типу конструкции выделяют диаметральный, осевой, центробежный и центробежно-осевой вентилятор. В первом варианте изделие обладает барабанным типом рабочего колеса. Такая конструкция имеет небольшой показатель КПД. Осевой вентилятор нагнетает воздушный поток при помощи лопастей. Такое оборудование применимо для бесканальной вентиляции.

Центробежный вентилятор обладает спиральным корпусом. Это наиболее производительное, но и самое шумное оборудование. Наиболее высокими эксплуатационными показателями обладает центробежно-осевой вентилятор. Он компактен, производителен и обладает небольшим уровнем шума. Сегодня в продаже появилось оборудование, в котором встроены датчики влажности, таймером. Это позволяет выполнять вентилирование помещения максимально качественно.

Вентиляционный канал

Существуют определенные требования, как сделать (вентиляция в ванной комнате и туалете своими руками должна выполняться с высокой точностью) правильную систему. Их обязательно нужно рассмотреть перед началом работы.

Вентиляционный канал в частном доме работает просто. Он присоединяется к специальному оборудованию или выводится на крышу. Это несложная работа. Создание проекта требуется совершить еще на этапе подготовки к возведению постройки.

Самая качественная вентиляция получается в домах из натуральной древесины. Это объясняется способностью материала «дышать». В этом случае будет достаточно обустроить естественную вентиляцию. Постройка из бревна и бруса считается не только красивой, но и практичной.

Владельцам квартир в многоэтажных домах требуется уделить обустройству вентиляции больше времени и внимания. Все квартиры в подъезде сообщаются с общей шахтой, по которой воздух выходит из дома на улицу. Если, например, ванна и туалет – одна комната (нет вентиляции принудительной), по нормам СНиП требуется воздухообмен в час в количестве 50 м³. Чем выше находится квартира в доме, тем больше вероятность соответствия этого показателя установленному уровню.

Со временем каналы в многоквартирных домах засоряются. Если их долгое время не чистили, воздухообмен при естественной вентиляции затрудняется. Чем ниже находится квартира в доме, тем хуже происходит вытяжка. В этом случае установка принудительной вентиляции просто необходима.

Мощность вентилятора

Чтобы понять, как сделать (вентиляция в ванной комнате и туалете принудительного типа — один из возможных вариантов в этом случае) вытяжку в санузле, следует рассмотреть основные требования к созданию подобной системы. В этом случае предполагается установка электрического малогабаритного вентилятора. Это устройство должно быть безопасным. Оно не должно выйти из строя при попадании на элементы конструкции пара или воды. Также следует уделить внимание уровню шума вентилятора. Он не должен раздражать хозяев дома.

Особое внимание уделяется выбору мощности оборудования. На этот показатель влияют габариты санузла и количество постоянно проживающих в доме людей. Для расчетов необходимо просчитать площадь ванной комнаты и туалета. Далее, полученный результат умножают на 6, если количество пользователей не превышает 3 человек. Если в семье 4 и больше человек, значит, габариты санузла умножают на 8. Полученный результат и будет оптимальной мощностью вентилятора.

Правила установки вентилятора

Вентиляция в ванной комнате и туалете, установка которой выполняется своими руками, требует правильного монтажа всех элементов системы. Существует несколько требований к расположению оборудования в помещении.

Вентиляционный канал должен находиться на максимальной высоте, желательно под потолком. Также он должен располагаться как можно дальше от источника притока воздуха в санузле. Если это требование не будет выполнено, будет проветриваться только часть помещения.

Для принудительной вентиляции важно установить вентилятор подальше от источника воды. Это предотвратит случайное попадание в него брызг.

Если вентиляции в помещении нет, а вытяжной канал находится в соседнем помещении, придется предусмотреть монтаж дополнительных коробов и трубопроводов. Бывают жесткие пластиковые и подвижные гофрированные конструкции.

Способы монтажа

Чаще всего вентиляция в ванной комнате и туалете не требует сооружения дополнительных воздуховодов. Достаточно установить выбранный вентилятор на вход в шахту. В этом случае общий вытяжной канал должен находиться сразу за стеной ванной комнаты или санузла совмещенного типа.

Случается, что шахта вентиляционного канала расположена за стеной в туалете. Если он отделен от ванной комнаты перегородкой, через нее можно сделать отверстие. С обеих сторон стены устанавливаются вентиляционные решетки. Этого будет вполне достаточно, чтобы создать требуемый воздухообмен.

Если выход в шахту есть как в туалете, так и в ванной, следует делать для каждого помещения обособленную вентиляцию.

Одним из самых эффективных подходов считается установка на вход в шахту решетки с пазами для установки оборудования принудительной вентиляции. В этом случае естественная и интенсивная системы комбинируются.

Подготовка к монтажу

На этапе планирования ремонта создается проект, в котором продумывается вентиляция в ванной комнате и туалете. Советы опытных строителей позволят выполнить подготовку и монтаж правильно. Планирование позволит спрятать провода под отделкой стен, просчитать требуемые характеристики оборудования, а также расположение всех элементов системы.

Если вентиляция создается в многоэтажном квартирном доме, следует ответственно отнестись к прочистке канала шахты. Если владельцы недвижимости проживают на верхних этажах, можно выполнить эту работу самостоятельно. На крыше находится выход вытяжной шахты. В нее нужно опустить гирю. Если же владельцы квартиры проживают на нижних этажах, без помощи представителей ЖЭКа или специальных служб обойтись не получится.

В частном доме прочистить вентиляционный канал будет проще. Со временем здесь тоже накапливаются грязь, паутина, мусор с крыши и т. д. Приобретя все необходимые элементы системы, можно приступать к монтажу.

Монтаж вентилятора

Вентиляция в ванной комнате и туалете своими руками монтируется просто. Сначала к оборудованию принудительного типа системы подводится электрический провод. Его выбирают в соответствии с выбранной мощностью вентилятора. Также подобные проводники должны обладать высоким классом изоляции.

Вентилятор устанавливается в подготовленное для него место. Он крепится при помощи саморезов. Сетку также устанавливают при помощи специального крепежного материала. Это позволит со временем открутить решетку и прочистить ее от загрязнения.

Если обустраивается дополнительный вентиляционный канал внутри помещения, можно зашить трубы под потолком гипсокартоном. Так внешний вид помещения будет эстетичным.

Рассмотрев, что собой представляет вентиляция в ванной комнате и туалете, а также правила ее монтажа, каждый хозяин квартиры или частного дома сможет создать полноценную систему в санузле самостоятельно.

www.syl.ru

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент — проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше — 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

вытяжную;
приточную;
смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем — при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем — при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

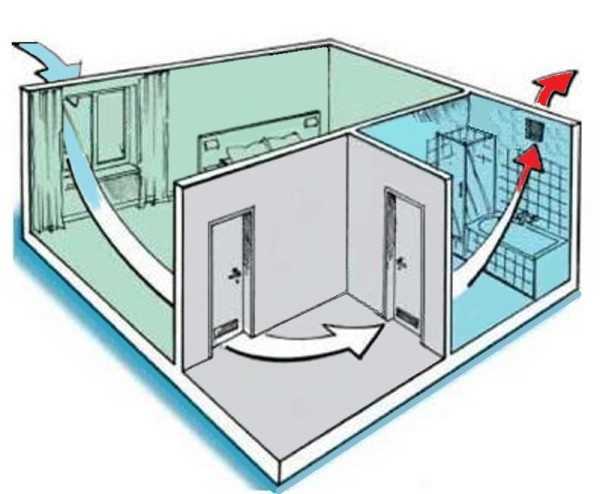

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

пластиковые круглого или прямоугольного сечения;
жесткие или мягкие из гофрированного металла;
металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
Нарушена герметичность соединений вентканала.
Вентиляторы установлены с ошибками и шумят слишком сильно.
Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

vannapedia.ru

Как своими руками установить бытовой вентилятор для санузла

Избавиться от неприятных запахов и повышенной влажности в санузле можно, установив бытовой вентилятор. Существует несколько разновидностей подобных устройств, отличающихся в основном по принципу включения/выключения.

Работают эти приборы гораздо эффективнее естественной вытяжки, обеспечивая жильцам комфорт при посещении уборной и ванной комнаты. С их помощью может быть устроена вентиляция санузла частного дома и городской квартиры.

Система вентиляции: как выбрать оборудование

Установленная в санузле вытяжка должна эффективно удалять запахи и сырость и быть удобной в использовании.

Расчет мощности

Существуют нормы СНиП, согласно которым за час система вентиляции должна перегонять 5-6 объемов воздуха (кратность воздухообмена) в помещении. Мощность определяется по формуле: N=5V (объем санузла). Вентиляция в совмещенном санузле 2х2м2 с высотой потолков 2.5м таким образом должна производиться прибором мощностью 5х2х2х2.5=50м3/ч. Для нормального воздухообмена этого будет достаточно. Для обеспечения чистоты воздуха в раздельном туалете понадобится устройство еще меньшей мощности.

Кратность воздухообмена частного дома или квартиры определяется СНиП

Совет: При покупке обратите внимание и на уровень шумности прибора. В дневное время этот показатель не должен превышать 35дБ, в ночное 25дБ.

Конструктивные особенности

Существуют разновидности вытяжек:

Обычные бытовые вентиляторы для санузлов. Используются при наличии хорошей естественной вытяжки.

Бытовой вентилятор – отличный вариант для небольшого санузла в городской квартире

Центробежные. Цена на них выше. Применяются при забитом стояке. В этих мощных устройствах для экономии электроэнергии всегда используются датчики и таймер. Для санузлов они используются реже, чем бытовые.

На забитый стояк устанавливают мощное центробежное устройство вентиляции

Принцип включения/выключения

Это еще один показатель, учитывать который необходимо. Управление некоторым вентиляторами производится посредством шнурка включения/выключения. Стоят они дешево, но такой вариант не слишком удобен в использовании.

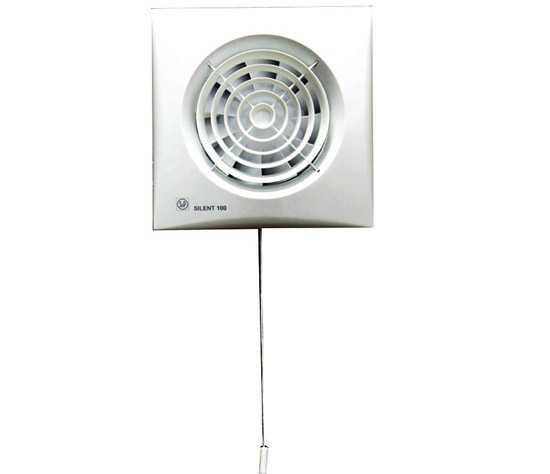

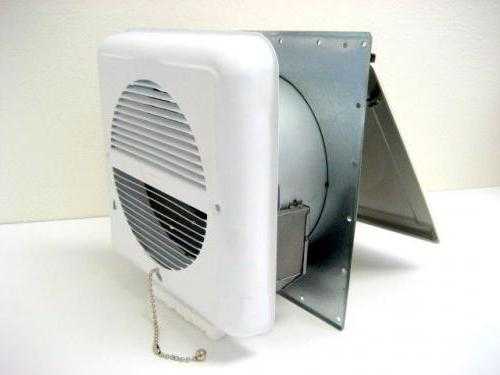

Дешевая модель со шнурком включения/выключения

Лучше переплатить и приобрести модель с таймером. Существуют приборы этого типа:

Включающиеся вместе со светом. Позволяют экономить электроэнергию.
Модели с задержкой. В этом случае прибор включается через некоторое время после включения света, работает 5-15м и отключается. Это удобно, поскольку не приходится слушать шум вентилятора. За включение/выключение устройства в этом случае отвечает специальный таймер для санузлов.

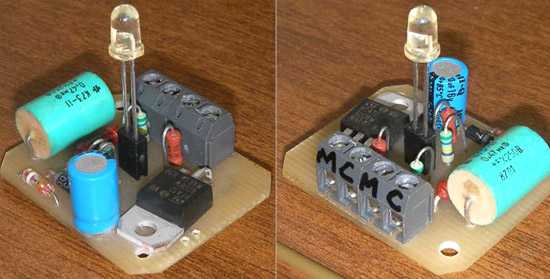

Таймер для вытяжного вентилятора санузла

Модели с датчиками. Для ванной обычно выбирают прибор, реагирующий на влажность воздуха. В туалет монтируют модель, включающуюся при шуме спускаемой воды.

Как установить вытяжку

Вентиляция санузла в квартире производится через общий вытяжной стояк. Именно в него и монтируется устройство.

Совет: Чтобы определить работоспособность естественной вентиляции в квартире, следует поднести к решетке зажженную зажигалку. Если пламя отклоняется – все в порядке. Если же этого не происходит, придется покупать центробежную модель или нанимать специалистов для чистки стояка.

Работоспособность естественной вентиляции проверяют с помощью зажигалки

В частных домах в зависимости от конструкции общей системы вентиляции вытяжка санузла устанавливается либо в стояк, проходящий по этажам, либо в отверстие вверху стены, ведущее на улицу. К туалету и ванной при этом подводится воздуховод. Последний вариант часто используется для устройства вентиляции санузла в деревянном доме.

Схема устройства вентиляции в частном доме

В коттеджах обычно устанавливается общая рекуперационная система вентиляции. Приточные и вытяжные устройства монтируются в специальной установке на чердаке или в подвале. В сам же санузел выводятся два рукава.

Монтаж устройства своими руками

При наличии стояка устанавливается вытяжка для санузлов так:

Из отверстия стояка вынимается решетка.
С прибора снимается крышка.

Этапы монтажа вентилятора в стояк естественной вытяжки городской квартиры

Приклеивание производится или непосредственно к стенам отверстия или через отрезок трубы.

Совет: Крепить вентилятор следует специальным полимерным клеем. На лицевой стороне прибора желательно установить противомоскитную сетку.

Схема подключения устройства к сети квартиры

Способ подключения устройства к электропроводке зависит от его конструктивных особенностей и производится согласно инструкции, предоставляемой производителем. Чаще всего таймер вентилятора санузла и сам прибор подключается по представленной выше схеме.

domiktop.ru

инструкция как сделать своими руками, видео и фото

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел — это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

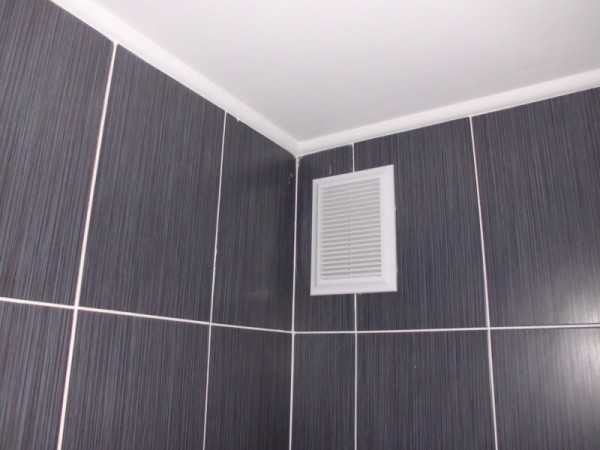

Вот через эту решетку из помещения уходят неприятные запахи

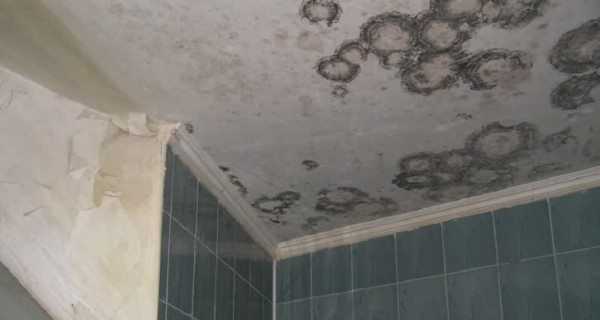

Результат отсутствия эффективной вентиляции в ванной

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух – это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

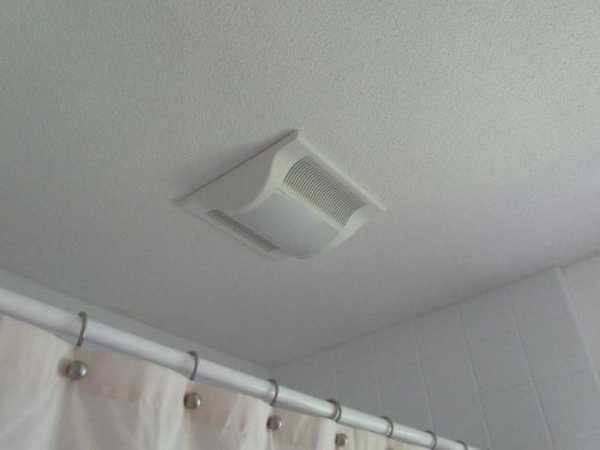

Принудительная вытяжка, установленная над ванной

По степени механизации различаются следующие типы вентиляционной системы:

Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
Схемы принудительного действия – основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

Вытяжная схема

Вытяжная система в санузлах многоквартирных домов

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Выведение неприятных запахов осуществляется через отдушину в вентиляционную шахту

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

Вытяжная принудительная схема

Несмотря на высокий уровень шума, неприятные запахи быстро выводятся наружу

Распространённый вариант – представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

После установки вентиляционной системы такого типа, о избыточной влажности и неприятных запахах можно забыть надолго

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток – при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

Внешняя воздухозаборная решетка

Это только малая часть ассортимента внешних решеток

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

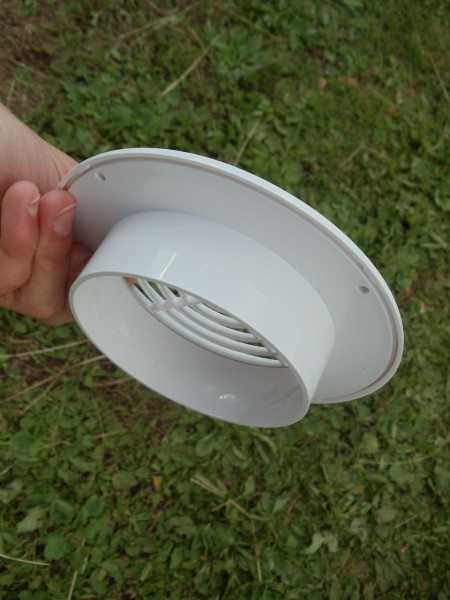

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

Внутренняя решетка

Декоративные решетки для установки внутри помещения

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Вентиляционные решетки такого типа оснащены подвижными ламелями, которые работают как заслонки

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

На фото простая и недорогая решетка с посадочным диаметром под трубу сотку

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

Воздуховод

Из этих компонентов можно собрать вентиляционный канал практически любой конфигурации

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод – это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Таблица с параметрами воздуховодов

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

Вентилятор

Вентилятор, предназначенный для установки в полость воздуховода

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

Настенный вентилятор с декоративной решеткой-наличником

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

Осушитель воздуха

Если принудительная вентиляция в ванной комнате и туалете не справляется с избыточной влажностью, можно применить компактный переносной осушитель

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

Таблица с параметрами вентиляции для разных помещений

В нормах СНиП регламентируется два параметра вентиляционных систем:

интенсивность воздухообмена – объем транспортируемого воздуха;
кратность воздухообмена – количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

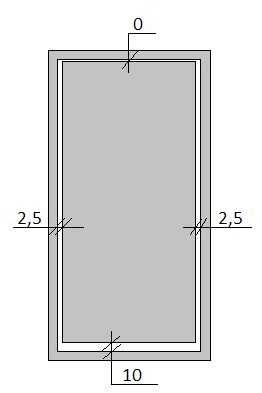

На схеме показаны зазоры, необходимые для нормальной циркуляции холодного воздуха

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

На внешней стене частного дома выполняется разметка – чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

Для нормального стока конденсата уклон трубы должен быть выполнен под углом в 5-10°

Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

В промежуток между краем отверстия и трубой наносим монтажную пену;
С внутренней стороны на торец трубы крепится решетка;
С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

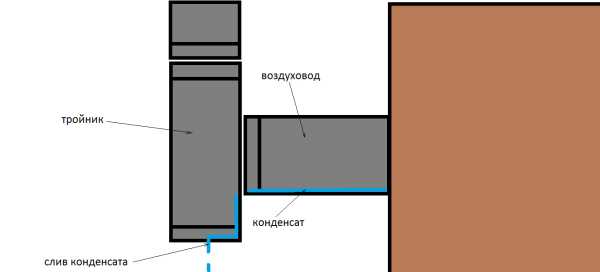

На рисунке показано, как сделать сток конденсата

На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

Схема с отдельным воздуховодом из санузла

От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
В верхней части трубы отверстие прикрывается дымоходным окончанием – дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения – это вероятность образования сквозняка на пути воздушных потоков.

На этой схеме воздуховоды из разных помещений объединены

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

В системе отведение воздуха предусмотрено из участков с наиболее высокой влажностью

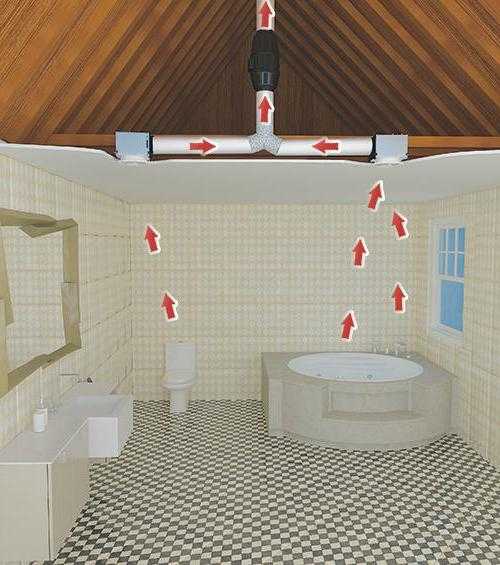

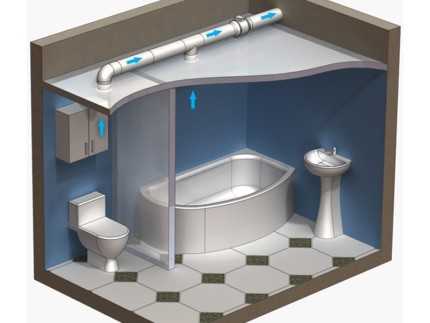

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит – он более чем достаточный.

Старый проверенный способ определения тяги в вытяжке

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Кстати воздуховоды, особенно если они старые, имеют обыкновение засоряться. Поэтому описанную выше проверку нужно выполнять ежегодно. Если интенсивность циркуляции воздуха ослабла, самое время проинспектировать воздуховод и выполнить его очистку.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.

eto-vannaya.club

Вентиляция в ванной комнате и туалете

Качественная вентиляция в ванной комнате и туалете – неотъемлемый элемент комфорта и чистоты данных помещений. В отличие от других комнат, к ним выдвигаются повышенные требования удобства и аккуратности.

Целевое назначение таких санитарных помещений подразумевает необходимость постоянно поддерживать чистоту, близкую к идеальной. Система вентиляции играет в этом процессе одну из ведущих ролей.

Реклама от партнеров сайта

Содержание статьи

Свежий воздух – залог здоровья

Чистота и свежесть воздуха – это неоспоримое условие комфортного пребывания в помещении. Но если в жилых комнатах это условие достаточно просто соблюдать при помощи проветривания через окна, то в туалете и ванной с ним имеются некоторые сложности. Наличием достаточного оконного проема может похвастаться далеко не каждый санузел частного дома. Особенности расположения помещений в квартире крайне редко подразумевают наличие окна как такового.

Типовые многоквартирные постройки, как правило, «прячут» санитарную зону в «глухую» коробку маленькой площади с общим воздушным вентиляционным каналом. Он реализован как небольшое отверстие под потолком, работающее по естественному приточно-вытяжному принципу.

Рекламное предложение

Последствия некачественной вентиляции

Санитарные помещения в многоквартирных домах, оборудованные окнами, – это в большинстве своём совместные санузлы в высотках нестандартного типа. Однако даже при наличии оконного проёма вентиляция в ванной и туалете может оказаться недостаточно интенсивной, что непременно вызовет дискомфорт жильцов и посетителей.

По факту, помещения, которые более всего нуждаются в качественной очистке от запахов и влаги, обладают самым затруднённым механизмом работы вытяжки. Кроме того, появление неприятных запахов – далеко не самая опасная проблема плохого проветривания санитарной зоны. Накапливаемые излишки влаги являются благоприятной средой для развития грибковой плесени и болезнетворных микроорганизмов.

Чтобы избежать нарушения гигиенических норм, рекомендуется своевременно выбрать для ванной и туалета подходящий тип вентиляции.

Также допускается усовершенствовать уже существующую вентиляцию – это можно сделать самостоятельно. Данная мера достаточно актуальна для типовых многоэтажек.

На правах рекламы

Два типа вентиляционных систем

Утверждение оптимального способа, как сделать вентиляцию в ванной и туалете, обычно сводится к выбору между двумя основными вариантами системы – естественным и принудительным. Каждый из них обладает своими достоинствами. Осуществлять сравнение вариантов следует, опираясь на текущую необходимость и эффективность налаженной в данный момент системы.

Сложностей с тем, как проверить вентиляцию в санитарных комнатах, практически не возникает. Если в помещении долгое время сохраняется неприятный запах, появляется ощущение застоявшегося, спертого воздуха, заметно повышается уровень влажности – это сигнал проверить состояние и эффективность отдушин. Появление грибка на стенах и влажного налета – прямое свидетельство необходимости срочной модернизации системы воздухообмена.

Естественный тип

Естественный тип вентиляции работает без необходимости привлечения каких-либо дополнительных устройств и представляет собой использование природных физических законов. Воздух из области повышенного давления перемещается в область давления более низкого, нагретый заменяется холодным, а ветер «вытягивает» его через воздуховоды из помещения.

Принцип естественной вентиляции используется в многоквартирных домах – это хорошо всем знакомые «отдушины».

Они расположены таким образом, чтобы вентиляционная система пронизывающая весь дом создавала достаточный уровень циркуляции воздуха. Нередко пропускная способность и рабочие характеристики стояков не всегда полностью соответствуют необходимой норме.

Принудительный тип

Простым способом, позволяющим как улучшить вентиляцию в ванной, так и наладить процесс воздухообмена в других помещениях, является оборудование принудительного типа системы. Его отличие от естественного основано на добавлении в конструкцию вентиляторов, которые помогают лучше проветривать комнату.

Оба типа тесно связаны между собой. Каждый принудительный тип вентиляции – это лишь модернизация уже существующих воздуховодов, работающих по «естественному» принципу. Даже самые мощные вентиляторы способны лишь частично повысить эффективность неверно спроектированной системы. Поэтому планируя устройство вентиляции в санитарных помещениях частного дома, начинать следует с проектирования грамотного расположения воздушных каналов достаточного сечения.

Основные разновидности вентиляционных систем

Прежде чем начинать монтаж вентиляции в ванной или ее модернизацию, необходимо выбрать оптимальный вариант вытяжной системы для каждого отдельного случая. Сегодня различают несколько видов вентилирования, каждый из которых обладает своими преимуществами. Если отбросить технические подробности, то вне зависимости от типа, размера и назначения помещения в нем имеется один из следующих вариантов вытяжки:

Естественная.

Распространённый для частных домовладений вид системы газообмена, который включает форточки, окна, двери. Приток свежего воздуха осуществляется за счет естественного движения атмосферы. Ключевое достоинство данного варианта – его наличие в проекте любого строящегося дома, что исключает острую необходимость дополнительных затрат.

Принудительная.

Представляет собой модернизацию существующих воздуховодов, повышающую их рабочие характеристики. Распространенный пример: недостаточная естественная вентиляция в туалете или «глухой» ванной комнате многоквартирного дома качественно улучшается путем установки вентилятора в «отдушину». Данный вариант потребует некоторых вложений, но гарантированно решит проблему отсутствия чистого воздуха в помещениях, расположение которых не позволяет оборудовать оконный проём.

Вытяжная.

Комбинированный тип проветривания, который в настоящее время является широко распространённым, подразумевает использование механического и естественного принципа стимуляции движения воздуха. Воздушные массы втягиваются шахтой и выбрасываются наружу, создавая разницу давления, которая компенсируется свежим воздухом. Нередко обозначенный тип совмещается в конструкции с обратным клапаном – специальным элементом, предотвращающим возврат плохой атмосферы из воздуховода из-за возникающей рабочей разницы давления.

Приточная.

Чаще всего механический тип системы проветривания, при котором по специальному каналу принудительным или естественным путем подается чистый воздух, создаёт давление, благодаря которому отработанная атмосфера «выталкивается» из помещения.

Смешанный вариант.

Представляет собой комбинацию из нескольких вышеупомянутых видов. Актуален для частной недвижимости, особенно если в нем имеется несколько отдельных санитарных помещений, связанных общим воздушным каналом.

Дополнительные способы улучшения циркуляции воздуха

В типовом многоквартирном доме вентиляция санузла может быть заметно улучшена созданием в двери в ванной нескольких воздушных отверстий. Даже без использования вытяжного вентилятора на отдушине этот шаг нередко становится эффективным способом избавиться от сырости и запаха в туалете и совмещенном санузле. Также не стоит забывать, что корнем проблем неприятного запаха и повышенной влажности может являться засорение или перекрытие отводящих каналов. В данной ситуации ни одна система вытяжки не будет достаточно эффективной.

Три составляющих каждой вытяжной системы

Изучение вопроса, как правильно сделать вентиляцию, следует начинать с рассмотрения устройства любой системы воздушного обмена. Вне зависимости от своей сложности любая вентиляция состоит из трех элементов:

Воздушный вход внутри помещения – проем, создаваемый в потолке или на стене, который является воздухозаборником, всасывающим загрязненный или выталкивающий чистый воздух.
Вентиляционный канал – шахта круглого или квадратного сечения, по которой происходит приток или отток воздушных масс.
Выходное отверстие – конечная точка системы, расположенная на крыше по выбранной технологии.

Входное и выходное отверстие канала закрываются воздухопроницаемой решеткой, предотвращающей попадание внутрь мусора, воды. Она может быть изготовлена из пластика или металла, совмещаться с вентилятором или заменяться ним. Расположение, диаметр и длина вентиляционного канала выбираются, исходя из строительного проекта, и обязательно рассчитываются заранее. Для этого созданы специальные жилищные нормативы помещений движения воздуха:

Для ванной комнаты с притоком из жилой зоны норма вытяжки воздуха наружу составляет не меньше 25^м3/час.
Для отдельной уборной минимальный показатель – также 25^м3/час.
Совмещенный санузел с притоком из помещений жилой зоны требует скорости вытяжки воздуха наружу на уровне не менее 50^м3 /час.

Несоответствие заявленным нормам говорит о том, что текущая система воздушного обмена подобрана неправильно, либо установлена с нарушениями.

Приток из жилой зоны – важная необходимость

Обратите внимание, что упомянутые выше нормы вентиляции считаются допустимыми. То есть, чтобы избежать застоя воздуха в санузле, появления неприятных запахов, сырости и грибка на стенах, следует, как минимум, добиться обозначенного соответствия или даже слегка превзойти его.

Вторым важным моментом является уточнение, касающееся «притока из жилой зоны». Многие после ремонта помещения забывают о необходимости сделать вентиляцию в ванной комнате на достаточном уровне и выбирают плотно закрывающиеся двери. Воздух неспособен пройти сквозь них, вследствие чего образуется застой воздушных масс, появляется сырость, отсюда и стойкие неприятные запахи.

Грамотный выбор двери способствует улучшению циркуляции

Занимаясь поиском оптимальной рекомендации, как сделать вентиляцию в туалете, необходимо уделить пристальное внимание выбору двери. В случаях если санитарные помещения оборудованы как приточным, так и вытяжным каналом, свой выбор можно останавливать на моделях любой плотности, толщины и способа прилегания к дверному проёму.

Основная хитрость, которой требует установка вентиляции в специфических помещениях вроде ванной комнаты и туалете – достаточный приток воздуха.

Эффективно избавляться от сырости и неприятных запахов, «выбрасывая» при помощи вентилятора застоявшийся воздух, можно только если обеспечить беспрепятственный приток свежести извне.

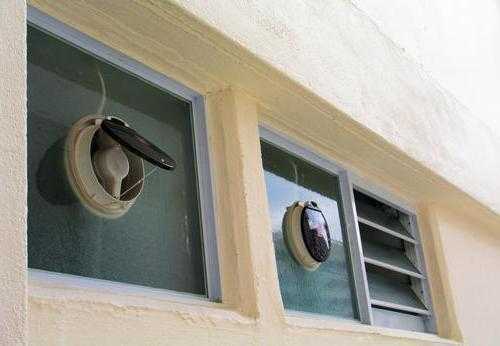

Варианты дополнительных воздушных каналов

В частных домах допускается установка окна в туалете своими руками или создание дополнительного воздушного канала через потолок на крышу. Более дорогим, но эффективным вариантом становится создание системы двух раздельных вентиляционных каналов, один из которых делается приточным, а второй вытяжным. Таким образом, каждое «глухое» помещение получит две «отдушины», которые будут работать по классическому приточно-вытяжному принципу. Однако реализация обозначенных вариантов в многоквартирных домах либо сопряжена с целым рядом сложностей, либо невозможна вовсе.

Требования к работе принудительной вентиляции

Принудительная вентиляция санитарных помещений позволяет сохранять оптимальный климат, но только при условии нормальной работы. Существует ряд обязательных технических требований функционирования вентиляционной системы:

Уровень шума работающей системы в жилом многоквартирном доме не должен превышать отметку 30 децибел, поэтому устанавливаем только малошумные бытовые варианты вентиляторов.
Максимальный уровень тяги зависит от притока свежего воздуха. Для его оптимизации заборное отверстие следует располагать напротив входной двери.
Нагревательные приборы и вентилятор должны располагаться на расстоянии, так как последний выдерживает температуру не выше 50 градусов.

Как избежать популярных ошибок

Выбор мощного высокопроизводительного оборудования для вентиляционных каналов оправдан не всегда и способен в частных случаях вызвать больше неудобств, нежели пользы. Необходимо выбирать технологию и технические средства для её реализации по необходимости, а не из расчёта «на будущее».

Стоит ещё на этапе планирования системы циркуляции воздуха позаботиться об экономии электроэнергии.

Существуют более дорогие модели вентиляционного оборудования, оснащенные датчиками влажности воздуха, движения, таймером. Их использование, как правило, позволяет избежать круглосуточной нагрузки на счетчик электроэнергии.

Выбор и установка своими руками вентилятора в санузле

Санузел необходим в каждой квартире, или доме. Но в ходе эксплуатации данного помещения в нем может накапливаться влажность, что может спровоцировать появление плесени, грибка, гниение деревянных элементов отделки, а также появление ржавчины на изделиях из металла.

Чтобы обеспечить правильный воздухообмен в ванной комнате, установить оптимальный микроклимат, следует продумать качественную вентиляцию. Как это сделать правильно, вы узнаете из данной статьи.

Организация вентиляционной системы в ванной комнате городской квартиры

Как правило, вентиляция в санузле в квартире осуществляется путем пассивной вытяжки воздуха.

Схема организации пассивной вентиляции в условиях квартиры

Воздуховоды многоэтажных домов, благодаря своему объему и длине, обеспечивают вытягивание отработанного воздуха из кухни и санузла. Но со временем они загрязняются и перестают справляться с нагрузками. Как сделать вентиляцию в ванной комнате своими руками?

Простой и надежный способ избавиться от пара, излишней влаги и неприятного запаха в помещении ― установка бытовых вентиляторов для санузлов. Они монтируются вместо решетки вентиляционной шахты и работают от электричества.

Принудительная вытяжка для санузла в квартире

Организация вентиляции в ванной комнате загородного дома

Постоянный воздухообмен в частном доме не только обеспечивает комфортный микроклимат для человека, но и продлевает срок службы отделки, создает оптимальные условия для хранения вещей. В деревянном доме вентиляцию можно обустроить двумя способами:

естественным путем ― когда свежий воздух в санузел попадает через зазор между полом и дверью, окно, а переработанный выводится через систему вытяжных шахт;

Учтите: вентиляционной системы с естественной тягой достаточно только для удаления переработанного воздуха с первого этажа дома, если санузел расположен на втором этаже, может понадобиться принудительная вентиляция.

путем организации принудительной вытяжной системы ― в систему шахт дополнительно устанавливается вентилятор.

Схема естественной и принудительной вытяжной системы в частном доме

Нормы вентиляции

Количество смены воздуха в помещении на протяжении часа называют кратностью воздухообмена. Для санузлов данный показатель колеблется в пределах 3-8.

Важно: согласно строительным нормативам СНиП, вентиляция в санузле частного дома раздельного типа должна обеспечивать воздухообмен интенсивностью 25 м³/час. А вот вентиляция в совмещенном санузле должна обладать вытяжной мощностью 50 м³/час.

Нормы воздухообмена для ванных комнат с разным типом оборудования

Выбор вентилятора для санузла квартиры/дома

Какой вентилятор купить? При выборе вытяжного устройства для ванной комнаты в первую очередь учитывается его функционал.

Мощность

От этого показателя зависит скорость замены воздуха в помещении.

Чтобы определить оптимальную производительность вентилятора для санузла, необходимо умножить объем помещения на показатель кратности воздухообмена (2*3*2,5 м*8=120 м³/час).

Варианты вытяжных агрегатов для ванной комнаты

На заметку: чем больше площадь помещения, тем мощнее должен быть вентилятор.

Тип двигателя

Двигатель вентилятора может быть на втулках или шарикоподшипниках. Более надежным, бесшумным и долговечным является двигатель на шарикоподшипниках;

На заметку: допустимый уровень шума вентилятора для санузла ― до 40 дБ.

Наличие обратного клапана

Данный элемент будет препятствовать возвращению отработанного воздуха обратно в помещение.

Строение вытяжного устройства

Таймер вентилятора

Установка таймера для санузлов позволит использовать аппарат наиболее эффективно. Он может включаться одновременно с зажжением света в помещении. Также таймер вентилятора санузла может срабатывать автоматически, когда датчик зафиксирует повышенный уровень влажности в комнате.

Таймер для вытяжного вентилятора санузла позволяет настроить аппарат на определенное время, по окончании которого агрегат выключится самостоятельно.

Вентилятор с таймером для санузлов и схема его подключения

Совет: для ванной рекомендуется подбирать агрегат с дополнительной влагозащитой.

Декор

Современные производители вентиляторов предлагают модели с различными декоративными свойствами. Это могут быть разноцветные сменные панели, красивые решетки, что дает возможность подобрать аппарат под дизайн комнаты.

Вытяжной агрегат ― функционально и стильно

Итог

Грамотная вентиляция санузла в деревянном доме или квартире позволит сделать данное помещение комфортным для использования, обезопасить его от появления грибка, образования ржавчины, неприятного запаха.

remonttool.ru

РубрикаРазное
