Погреб в гараже — вентиляция: устройство, схема правильной вытяжки в смотровой яме и подвале

Грамотная организация вентиляции в гараже в подвале, смотровой яме является таким же важным вопросом, как и обеспечение пожарной безопасности, подключения коммуникаций и, наконец, сам процесс проектирования и возведения постройки.

Раскроем этот вопрос поподробнее и выясним, почему это так и как же правильно организовать циркуляцию воздуха. Также в статье Вы найдете схемы вентиляции подвала в гараже и узнаете о вытяжке в гараже и погребе.

Содержание
  • Погреб в гараже — вентиляция
  • Естественная
  • org/ListItem»> Заставляем воздух циркулировать
  • Полезное видео

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

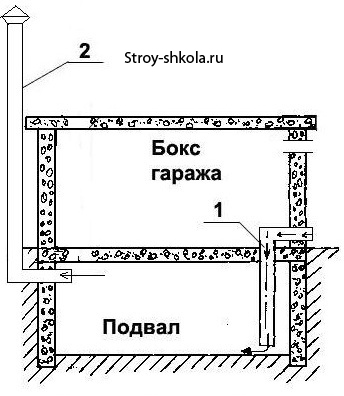

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно

быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически

не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Заставляем воздух циркулировать

Для создания вытяжки в подвале гаража нам вновь необходимы приточный и вытяжной воздуховоды, устанавливать их нужно также, как и для естественной вентиляции. Отличие от нее состоит в установке на вытяжке вентилятора, создающего постоянный воздушный поток, не зависящий от температуры «за бортом». Управлять его мощностью и температурой в подвале можно с помощью регулируемых заслонок.

СПРАВКА: В процессе устройства вентиляции в гараже с подвалом следует учитывать розу ветров.

Желательно установить приточную трубу у наветренной стороны, а вытяжку на подветренной, так вы повысите эффективность работы вентиляции и решите проблему с обратной тягой при сильном ветре.

В принудительной системе кондиционирования существуют альтернативы вентилятору:

  1. Диффузор-флюгер — создает воздушный поток за счет силы ветра. Устанавливать его следует в приточном канале.
  2. Турбодефлектор, смонтированный на верхушке вытяжной трубы. При наличии ветра он создает пониженное давление в вентиляционном канале, усиливая в нем тягу. Турбодефлектор можно комбинировать с вентилятором, увеличивая мощность системы кондиционирования.
  3. Установка в вытяжном канале небольшой лампочки накаливания. Лампочка нагревает воздух в трубе, он стремится вверх и в итоге мы получаем необходимый нам поток.

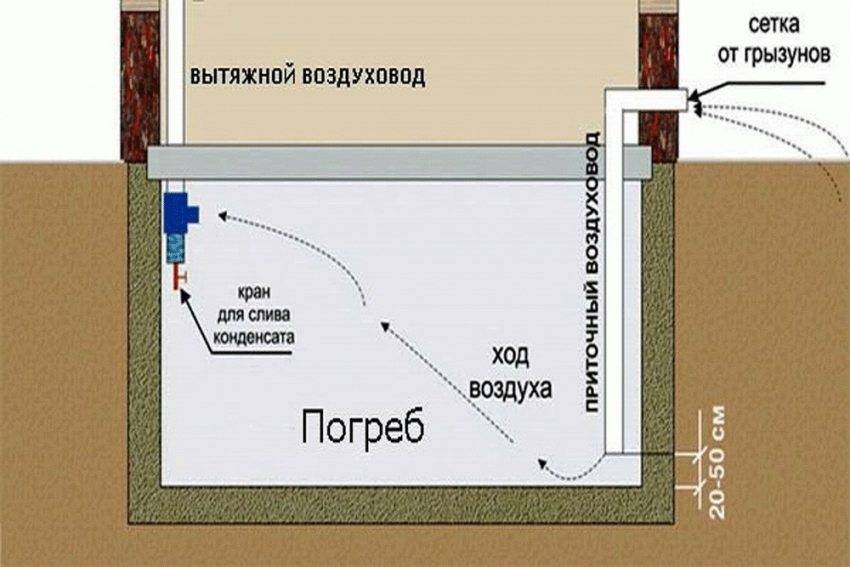

Вентиляция погреба в гараже — схема:

Умеете устанавливать датчики и работать с автоматикой? Тогда вам стоит попробовать создать «умную» систему, регулирующую мощность воздушного потока в зависимости от температуры в подвале или уровня загазованности смотровой ямы.

Затратив немного времени, сил и денег на установку вытяжки в гараже в подвале, вы обеспечите хранимым там вещам и продуктам сохранность в течение долгого времени, хороший микроклимат в гараже и обезопасите свой автомобиль от коррозии.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Полезное видео

А также смотрите видеоролик о том как сделать в смотровой яме в гараже вентиляцию:

Вентиляция ямы гаража

Содержание

  • Для чего нужна вентиляция
  • Устройство естественной вентиляции
  • Недостатки естественной вентиляции
  • Обустройство принудительной вентиляции
  • Комбинированная система вентилирования
  • Система воздухообмена в погребе
  • Создание вентиляции в металлическом гараже

Чтобы сохранить автомобиль в хорошем состоянии, необходимо не только производить профилактический ремонт и следить за его состоянием, но еще и правильно хранить. Важно, чтобы гараж был хорошо вентилируемым, так как повышение влажности помещения способствует появлению на автомобиле ржавчины. Также вентиляция в гараже необходима и в случае, если он используется для хранения выращенного урожая.

Для чего нужна вентиляция

Так как гараж используется не постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов. Чтобы правильно спроектировать систему, необходимо учитывать особенности определенного помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Если в помещении не будет обустроена вентиляционная система, это может привести к следующим неприятностям:

  • появление на кузове ржавчины;
  • разрушение элементов строения из-за высокой влажности;
  • отравление выхлопами автомобиля.

Стоит отметить, что вентиляция гаража устроена намного проще, чем вентиляционная система дома. Это говорит о том, что ее можно создать самостоятельно, не обладая большим опытом проведения подобных работ.

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным, так как сделать ее самостоятельно достаточно просто. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия. Стоит помнить, что для увеличения эффективности работы системы необходимо точно определить диаметр отверстий.

Для создания системы естественной вентиляции необходимы следующие инструменты:

  • болгарка, которая необходима для резки труб;
  • перфоратор;
  • трубы из пластика;
  • защитные решетки.

Создание вентиляции указанного типа происходит следующим образом:

  1. Сначала рассчитывается площадь вентиляционных отверстий. Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о том, что если отверстия 32, полученный показатель разделяется на 2.
  2. После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.Для проведения подобных работ используется перфоратор.
  3. Затем на противоположной стене происходит создание отверстия для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка. Стоит помнить, что чем выше будет расположена труба, тем эффективнее будет выводиться воздух.
  4. На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому многие устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

  1. Зависимость скорости обмена воздухом от температуры воздуха. Именно поэтому в летнее время такая вентиляция неэффективна.
  2. Зависимости от перепада высоты между входным и выходным отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
  3. Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время. Для защиты труб от обмерзания достаточно хорошо утеплить их.

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в помещение гаража. Рассмотрев схемы вентиляции, используемые многими автовладельцами можно выбрать наиболее оптимальный вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

Обустройство принудительной вентиляции

Система вентилирования принудительного типа способствует более эффективному выведению воздуха из помещения и притоку нового. Так как поступление воздуха обеспечивается благодаря вентиляторам, расчет площади гаража можно не производить.

При необходимости система вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

  • разработать схему вентиляции в гараже;
  • определить наиболее оптимальные места для создания вентиляционных отверстий;
  • выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе происходит создание плана размещения трубопроводов. На основании этих данных производится расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы. В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Важно! Канальное оборудование требует больше места для установки. При этом его монтаж осуществляется достаточно сложно. Но при использовании такого оборудования обеспечивается равномерность распределения воздуха по помещению.

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют как поступлению обработанного воздуха, так и выводу загрязненного. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Комбинированная система вентилирования

Вентиляционная система указанного типа совмещает естественное поступление воздуха в помещение и принудительный вывод загрязненного воздуха. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может способствовать созданию устойчивого потока воздуха. Перед установкой такой системы расчет производится таким же образом, как и перед созданием естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую систему вентилирования воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

Система воздухообмена в погребе

При создании погреба стоит учитывать, что хранить в нем продукты можно только при наличии хорошей системы вентилирования. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляция в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Во время монтажа стоит соблюдать несколько простых правил:

  • система вентилирования на всем протяжении должна иметь одинаковый диаметр;
  • также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
  • важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
  • наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим вариантом является выбор принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже происходит таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия создаются в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Стоит помнить, что при отсутствии притока свежего воздуха на стенах металлического гаража начинает появляться конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентилирования, но еще и утеплить пол.

  • Как выбрать чугунную печь для бани
  • Проектирование системы отопления частного дома
  • Каменная печь для бани и дома
  • Чем замазать печь, чтобы не трескалась

Вентиляция смотровой ямы в гараже: как сделать правильно

Содержание статьи

  • Особенности устройства вентиляции в гараже
  • К чему может привести отсутствие вентиляции
  • Как правильно устроить вентиляцию в гараже
    • Как сделать вентиляцию ямы в гараже
    • Как сделать вентиляцию подвала в гараже

Вентиляция в смотровой яме гаража

Система вентиляции в гараже способствует предохранению помещения от образования в нем конденсата, который приводит к появлению влаги и плесени, что отрицательно действует на сохранность автомобиля и всего, что находится в помещении. Источником влаги дополнительно могут быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции, при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

  • Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:
  1. высота гаража;
  2. площадь помещения;
  3. количество размещаемых в нем машин;
  4. иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов — надземное или подземное, рассмотреть для воздушного вихря эффективность принятого маршрута.

  • Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража — берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

  • Сырость в помещении.

Основное назначение вентиляции в гараже — удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

  • Коррозия кузова.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

  • Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

  • Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу. Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

  • Вытяжное отверстие должно находиться в самой высокой точке гаража — под потолком, как показано на фото.

Устройство вытяжной трубы под потолком гаража

  • Высота трубы выбирается максимальной, но не менее чем три метра от точки входа в помещение холодного воздуха через канал вентиляции для притока.
  • Выходная труба вентиляции должна иметь защиту от прямого попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
  • Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлялся в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

  • Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе. Оптимальное расстояние составляет до 50 сантиметров.
  • В приточной вентиляции общий диаметр каналов должен быть не меньше двух диаметров каналов вытяжной вентиляции.
  • Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

Совет: Простейшая приточная вентиляция состоит из решеточки, расположенной в нижней части ворот гаража.

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

  • По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
  • Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстия для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

При выполнении вентиляции погреба требуется соблюдать такие правила:

  • Приточная труба располагается с севера, вытяжная с юга или учитывая розу ветров.
  • Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

Расположение приточной трубы

  • Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
  • Разность высот точки для подачи притока воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точки выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выхода воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

Автор: Юрасов Сергей

Опубликована:

вариантов и нюансов обустройства

При обустройстве подвала приоритет отдается микроклимату. От того, как работает вентиляция погреба в гараже, зависит сохранность продуктов, срок службы стеллажей, полок, состояние всего подвала.

Чтобы правильно сделать вентиляцию, достаточно соблюдать простые требования по обеспечению надежной циркуляции воздуха. В статье мы расскажем об основных принципах устройства вентиляции в гараже с подвалом своими руками. Рассмотрим возможные варианты его обустройства, нюансы и способы улучшения отвода воздуха.

Содержание статьи:

  • Назначение вентиляции в подвале гаража
  • Особенности устройства систем вентиляции
    • Вариант №1 — Естественная вентиляция
    • Вариант №2 — принудительная вентиляция подвала
  • 0 Преимущества и недостатки вентиляционных систем
  • Пошаговая инструкция по монтажу
    • Этап №1 — сверление отверстий
    • Этап №2 — монтаж труб и вентилятора
  • Нюансы обустройства вентиляции
  • Выводы и полезное видео по теме

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством — температуроустойчивостью за счет низкой теплопроводности грунта . Благодаря этому погреба широко используются для хранения овощей, фруктов, консервов. Но также проявляются подземные факторы и связанные с повышенной влажностью.

Для борьбы с сыростью и ее последствиями в подвале гаража применяется вентиляция, назначение которой:

  • обеспечивает приток холодного воздуха снаружи и отток из подвала теплого, насыщенного влагой , токсичные примеси;
  • помогает поддерживать более низкую температуру в подвале в холодное время года;
  • предотвращает коррозию металлоконструкций, кузова автомобиля, появление плесени, грибка;
  • увеличивает срок годности продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопы, ядовитые газы, выделяющиеся при сварке и резке металла. Все они имеют сильное проникновение.

При недостатке и в подвале все эти вредные вещества могут попасть в подвал, поглощаясь хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Установка вентиляции позволит избавиться от лишней влаги и конденсата в подвале. Исключения составляют случаи близости грунтовых вод и плохой гидроизоляции

Особенности устройства вентиляционных систем

Циркуляция воздуха в подвале гаража может происходить двумя способами: за счет тепловой конвекции, либо за счет механического движения воздуха. В зависимости от этого различают естественную и принудительную вентиляцию.

Вариант №1 — Естественная вентиляция

Для начала разберемся, как сделать естественную вентиляцию в подвале гаража, чтобы помещение было сухим, предотвращая возникновение .

Система естественной вентиляции погреба под гаражом является наиболее доступной для самостоятельной установки. Экономит не только запасы еды, но и машину

Одним из основных условий естественной циркуляции воздуха является разница температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2-х труб. Один служит для притока холодного воздуха с улицы, другой – эвакуации теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточная труба опускается в самый низ подвала, ближе к полу. Вытяжной патрубок, наоборот, находится под самим потолком. Это позволяет холодному воздуху естественным образом вытеснять отходы — более теплые и легкие, насыщенные водяным паром и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить еще одно важное условие: обеспечить достаточную разницу давлений внутри выхлопной трубы и снаружи при минимальной разнице температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем больше выталкивающая сила, действующая на этот объем.

По этой причине выхлопная труба устанавливается как можно выше. Эта плавучесть определяет тягу и эффективность всей системы.

Изоляция выхлопной трубы улучшит сцепление с дорогой и избавит от льда. Для этого подойдет любой доступный материал: пенополистирол, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышеизложенного, устройство естественной вентиляции в погребе под гаражом делается по следующим принципам:

  • к охватить воздухообменом весь объем подвала, приточная труба расположена у пола, а вытяжная – по диагонали под потолком;
  • диаметры труб притока и отвода воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала — от 100 мм и более;
  • необходимый перепад давления обеспечивается установкой достаточно длинной вертикальной вытяжной трубы высотой 3 м над землей;
  • для сохранения перепада температур, защиты от конденсата и льда выхлопная труба утеплена.

К материалу изготовления особых требований не предъявляют, кроме стойкости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбоцемент.

Вариант №2 — принудительная вентиляция подвала

Добавление в естественную систему способно повысить ее эффективность вне зависимости от времени года.

Такая вентиляция называется принудительной или механической. Его можно использовать для обустройства вентиляции гаража с погребом и смотровой ямой.

В большинстве случаев достаточно установить один вентилятор в вытяжной канал подвала. Мощность и производительность устройства подбирается исходя из объема помещения

Для построения более эффективных систем вентиляторы размещают на обоих каналах, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать необходимый микроклимат.

Также рекомендуем ознакомиться в подвале.

Преимущества и недостатки систем вентиляции

Выбор типа системы вентиляции начинается с рассмотрения ее положительных и отрицательных сторон. Естественный воздухообмен не требует сложного монтажа и больших затрат, не потребляет энергии, не шумит .

Основным недостатком такой вентиляции является ее большая зависимость от сезонных колебаний температуры. В теплое время года его эффективность близка к нулю. Не позволяет увеличить циркуляцию воздуха в неблагоприятных погодных условиях.

Принудительная система лишена этих недостатков и имеет возможность гибкого управления потоком воздуха. При необходимости можно установить вентилятор не только на вытяжной канал, но и на приточный. Регулировать циркуляцию воздуха можно вручную, с помощью программируемых таймеров или специальных блоков управления, поддерживающих необходимый микроклимат.

К недостаткам принудительной вентиляции относятся: более сложный монтаж, меньшая надежность из-за наличия дополнительных устройств, энергоемкость, повышенные материальные затраты.

Пошаговая инструкция по установке

Рассмотрим, например, последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее в первоначальный вид

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнениями, вентилятор канальный, встроенный в воздуховод, мощностью 10-15 Вт с питанием 220 В.

Общая длина вытяжной секции составляет выбирается в пределах 3 – 4 м, подвод – в зависимости от глубины подвала и расстояния до выхода из периметра гаража. Также понадобятся два съемных отрезка по 30 см. Один на вентилятор, другой на его замену. При необходимости можно предусмотреть отвод конденсата, тогда потребуется дополнительный тройник и колено. Последний также используется при повороте трубопровода.

Из инструментов вам понадобятся: перфоратор, дрель, зубило, перфоратор, коронка 125 мм для сверления отверстий в бетоне. При большой толщине потолка к стенам понадобится удлинитель.

Ручные пробойники

станут хорошим дополнением к набору инструментов для пробойника. Выбивают из бетона фракции щебня или гравия, которые могут возникнуть при бурении, тем самым сохраняя дорогостоящие буры (победные или с алмазным напылением)

Обустройство вентиляции в подвале гаража осуществляется в два этапа.

Сначала делаем все необходимые отверстия в бетонных полах, кирпичных стенах внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап №1 — бурение отверстий

Придерживаемся следующей последовательности действий:

  1. Определяем расположение отверстий приточно-вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом подающая труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
  2. Из подвала сверлим дрелью в потолке центр будущих проемов для вытяжки.
  3. Сверху в гараже отметьте окружность диаметром 125 мм вокруг просверленного центра. Внутри него делаем несколько отверстий дрелью. Затем сверлим коронкой. В случае соприкосновения с арматурными стержнями освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
  4. Ставим трубу вертикально от получившегося отверстия в полу к потолку, и отмечаем положение ее центра. Просверлите отверстие дрелью.
  5. На крыше гаража повторяем шаг 3.
  6. Аналогично делаем отверстие для подачи воздуха с улицы в подвал, следуя пунктам 2 и 3.

На этом самая кропотливая часть работы выполнен.

Бетонные полы удобнее сверлить в последовательности снизу вверх. Это облегчает обеспечение совмещения отверстий. Не забудьте использовать очки и респиратор

Этап №2 — установка труб и вентилятора

Следующий этап — установка труб и установка вентилятора — осуществляется в таком порядке:

  1. Вентилятор закрепляем внутри одного из съемных участков трубы.
  2. Монтируем вытяжную секцию в гараже, соединяя три сегмента. Расположение вентилятора выбирается исходя из удобства доступа. Верхняя труба должна выходить не менее чем на метр над крышей, нижняя – уходить в погреб до уровня потолка. Между ними вставляем кусок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
  3. Устанавливаем подводящую трубу, опуская ее в погреб от 0,5 м до 0,2 м над уровнем пола. Входная часть выведена на северную сторону гаража, приподнявшись над землей на 20 см. Доделываем отверстие коленом или тройником защитной металлической сеткой.
  4. Заделываем стыки труб раствором внахлест или монтажной пеной.
  5. Подключаем вентилятор и проверяем сквозняк в подвале, прислонив бумажку к вытяжному отверстию.
  6. Участок трубы над крышей утепляем любым доступным материалом. Если гараж не отапливается, то нужно утеплить всю выхлопную трубу.

Вентилятор может потребоваться только в летние месяцы. В остальное время года будет достаточно естественной циркуляции воздуха. Для этого нужно просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Нюансы обустройства вентиляции

В сильные морозы интенсивный приток холодного воздуха может понизить температуру в подвале до отрицательных значений.

Чтобы этого не произошло, необходимо снабдить задвижку (шибер) электроприводом и вовремя перекрыть приток холодного воздуха, а при температуре ниже -15 градусов и вытяжке прогреть. Также лучше не размещать припасы в непосредственной близости от подающей трубы, иначе они могут замерзнуть.

Установка задвижек (задвижек) на приточно-вытяжном тракте предотвратит замерзание продуктов и чрезмерное пересыхание погреба. С их помощью можно задать оптимальный режим вентиляции для каждого сезона

На производительность естественной вентиляции, помимо прочих факторов, влияет и сечение приточно-вытяжных отверстий. Его выбирают в зависимости от размера погреба. Чтобы посмотреть подробные расчеты диаметра вентиляционной трубы для подвала, перейдите по ссылке.

Вход подающей трубы рекомендуется начинать с колена или тройника для предотвращения попадания дождевой воды и накрывать металлической сеткой от грызунов, земноводных, насекомых.

Для усиления тяги и предотвращения ее перекрытия порывами ветра рекомендуется установить конец выхлопной трубы. Кроме того, он защищает от атмосферных осадков и повышает эффективность вентиляции на 15 – 20 %.

Наличие ветра является обязательным условием для нормальной работы дефлекторов. Поэтому их устанавливают как можно выше на открытом участке кровли

Существует множество типов дефлекторов. От самых простых, в виде зонтика, который можно сделать своими руками, до вращающихся флюгеров и .

Помимо поддержания низкой температуры и удаления лишней влаги, отсутствие света также влияет на сохранность продуктов в погребе. По этой причине в подвале нет окон. Об этом также стоит помнить при обустройстве электрического освещения – свет, который регулярно забывают выключить, может ускорить порчу продуктов.

Выводы и полезное видео по теме

Вариант вентиляции погреба:

Применение дефлекторов для усиления вытяжки в подвале и погребе гаража:

Дефлектор самодельный Тесты выводов:

6 , стоит отметить, что усилия и затраты, направленные на обустройство вентиляции в подвальном помещении гаража, с лихвой окупятся в будущем за сохранность продукции. Вооружившись предоставленной информацией и инструментами, всю установку можно выполнить своими руками.

Вы только собираетесь установить вентиляцию в подвале гаража или усовершенствовать существующую и у вас остались вопросы, которые мы не рассмотрели в этой статье? Задайте их нашим специалистам и другим посетителям сайта — контактная форма расположена ниже.

виды вытяжки и вентиляции бокса с погребом

Гараж — помещение относительно небольшое, но к его обустройству не стоит относиться небрежно. Он должен защищать транспортное средство от внешних воздействий: непогоды, угона и т. д. А вот внутри нужно создать микроклимат, полезный для людей и техники. Этого легко добиться, если вытяжка в гараже устроена правильно.

Мы расскажем, как лучше организовать вентиляцию в гаражном пространстве, как усилить ее при необходимости. В статье описаны все виды проверенных на практике систем, проанализирована специфика их устройства. Согласно нашим рекомендациям удаление отработанного воздуха больше не будет проблемой.

Содержание статьи:

  • Зачем проветривать гараж?
  • Что нужно знать о вентиляции помещений
  • Как организовать естественную вентиляцию?
  • Как правильно все рассчитать?
  • Как правильно выполнить установку?
  • Вентиляция совмещенная и принудительная
  • Погреб и смотровая яма
  • Выводы и полезное видео по теме

Зачем проветривать гараж?

Безусловно, гараж – это техническое, а не жилое сооружение, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если автолюбитель проводит в гараже немалую часть своего личного времени, да еще использует подвал или сам гараж для хранения запасов продуктов, тем более вас должна волновать проблема правильного воздухообмена в столь специфическом помещении.

Во-первых, высокая концентрация выхлопных газов, паров топлива и других технологических жидкостей. Даже кратковременное пребывание в такой атмосфере крайне вредно для человека.

Фотогалерея

Фото

Схема естественной вентиляции гаража

Система воздухообмена в отапливаемом гараже

Утилизация вредных для владельца веществ в гараже избыточная влажность. Водяной пар скапливается в помещении и конденсируется на различных поверхностях, в том числе и на автомобиле. В результате резко возрастает риск возникновения и скорость коррозионных процессов, иначе говоря, автомобиль ржавеет.

Часто в устроенных под ними гаражах или погребах хранятся овощи, консервы, другие продукты или вещи, которых не нашлось в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесут всем этим предметам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.

При плохой вентиляции на стенах и потолке гаража могут появиться капли конденсата. Впоследствии эта влага попадает в автомобиль, что может вызвать коррозию.

Что нужно знать о вентиляции помещений

Каждый, кто хоть раз сталкивался с проблемой воздухообмена в помещении, знает, что различают естественную, принудительную и комбинированную систему вентиляции. Первый вариант прост: он основан на разнице температуры воздуха внутри и снаружи.

Организация вентиляции гаража без смотровой ямы: стрелками «а» указано направление движения воздуха, буквой «б» обозначено расположение приточных форточек, «в» обозначен вентиляционный канал

Как известно, теплый воздух поднимается вверх, а холодный опускается вниз. Идея заключается в том, что прохладные воздушные массы входят в помещение с улицы, поднимаются вверх и естественным образом выходят через вытяжное отверстие. В то же время они должны быть заменены новыми потоками свежего воздуха, поступающего снаружи.

В гараже такую ​​вентиляцию организовать несложно. Для этого необходимо предусмотреть достаточно широкие проемы для притока и выпуска воздуха, но большое значение будет иметь и разница температур внутри и снаружи помещения.

Зимой с этим состоянием проблем нет, а вот летом, когда жара практически везде одинаковая, эффективность естественной вентиляции резко снижается.

Для обеспечения подачи свежего воздуха в гараж вместо отверстия в стене можно поставить на ворота специальные приточные решетки

Альтернативой в данной ситуации является , т.е. использование дополнительных средств. В приточные и вытяжные отверстия устанавливаются специальные вентиляторы, которые в зависимости от назначения нагнетают воздух в помещение или удаляют его.

Но ставить одновременно два устройства на один небольшой гараж не всегда разумно и оправдано с экономической точки зрения. Выгоднее использовать комбинированную систему вентиляции, для которой нужен только один прибор.

Например, устанавливается приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается выхлопная система. Установите вентилятор, эффективно удаляющий воздух, насыщенный вредными испарениями и лишней влагой. Массы свежего воздуха будут поступать в помещение естественным путем через приточную сторону системы.

Как организовать естественную вентиляцию?

Для обеспечения правильной естественной вентиляции гаража необходимо помнить ряд основных правил:

  • Воздухозаборник размещается внизу, примерно на 10 см от пола.
  • Вытяжное отверстие делается вверху, почти под потолком или даже прямо в потолке.
  • Оптимальный вариант размещения этих отверстий — по диагонали, т.е. если приток осуществляется в нижний передний угол, то вытяжку нужно ставить в верхний дальний угол.
  • Размер отверстий должен быть правильно рассчитан, чтобы обеспечить достаточно интенсивный воздухообмен.
  • Входное отверстие всегда должно быть в два-три раза больше размеров вытяжки.

Хорошо, если вентиляция была рассчитана и создана при строительстве гаража. Если этот момент был упущен, придется выполнить ряд относительно простых монтажных работ. Бывает и так, что вентиляция предусмотрена, но не дает желаемых результатов. В этом случае потребуется доработать систему, например, установив вытяжной вентилятор.

Если вы считаете работу естественной вентиляции малоэффективной, то есть возможность модернизировать систему, например, увеличив высоту вытяжной трубы:

Галерея изображений

Фото

Увеличить высоту вытяжки достаем пластиковую трубу и дефлектор к ней. Обрезаем купленную в магазине трехметровую трубу на 2,1 м, чтобы уменьшить парусность

Дефлектор крепим двумя саморезами, чтобы не волноваться и не думать, что легкую пластиковую деталь может сдуть ветер ветер

Для предстоящей фиксации растяжек делаем приспособление. Для его изготовления потребуются 2 хомута, точнее те детали, к которым приварены болты

Находим на крыше гаража место для установки выхлопной трубы, разметка

Переносим необходимые инструменты и материалы на крыша гаража, из которой соорудим конструкцию и закрепим ее

По сделанной заранее болгаркой разметке вырезаем отверстие, стараясь сделать максимально точно

Если заблудились при разметке и вырезали отверстие не прямо над капотом, увеличиваем его той же болгаркой

В исправленное отверстие устанавливаем кусок асбестовой трубы. послужит ориентиром для вытяжки

Шаг 1: Приобретение материалов для устройства

Шаг 2: Крепление дефлектора саморезами

Шаг 3: Сборка крепления

Шаг 4: Разметка места установки дымоход

Этап 5: Перенести инструменты и материалы на крышу гаража

Шаг 6: Выпиливание отверстия болгаркой

Шаг 8: Исправление дефектов разметки

Шаг 8: Установка асбестового кожуха в отверстие

По завершении подготовительного процесса приступаем непосредственно к сборке системы и для крепления высокой трубы растяжками:

Фотогалерея

Фото

Болгаркой обрезаются лишние отрезки металлических анкеров. Подбираем подходящие места для их установки

Просверливаем отверстия в выбранных точках для установки анкеров. Устанавливаем в отверстия анкера и обрабатываем место установки герметиком

На анкера, закрепленные к стенам парапета, надеваем отрезки троса с хомутами — они будут служить растяжками

В асбестовый чехол вставляем вентиляционную трубу с закрепленным на ней хомутом. Подсоединяем трос к хомуту через темляки, они помогут регулировать натяжение растяжек

Тщательно запенивая, сначала зазор между крышей и асбестовой трубой, затем зазор между асбестовой и пластиковой трубой, обрабатываем вся пара на пене

Выравниваем трубу, если ее положение не строго вертикально. Регулируем положение с помощью темляков. Оставляем конструкцию на сутки для застывания пенопласта

Обрезка излишков пенопласта вокруг вентиляционной трубы для повышения эстетичности обработки

Обильно покрываем срез пенопласта и участок крыши рядом с ним битумной мастикой для защиты от протечек

Шаг 9: Подготовка анкеров к предстоящей установке

Шаг 10. Установка анкеров для крепления растяжек

Шаг 11: Крепление металлического троса к анкеру

Шаг 12: Крепление троса через стропы

Шаг 13: Запенить стык трубы и крыши

Шаг 14: Выровнять вентиляционную трубу

Шаг 15: Вырезать излишки пены вокруг дымохода

Шаг 16: Обработка сопряжения трубы кровельной мастикой

Как правильно все рассчитать?

Расчеты вентиляции во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж — это небольшое помещение простой конфигурации.

Размеры вентиляционных отверстий рассчитываются по формуле:

Р разрез = N гар ×15

Где:

  • Р — площадь поперечного сечения вентиляционного разреза отверстие;
  • Р гар — гаражная площадка;
  • 15 — коэффициент, отражающий размер вентиляционного отверстия на единицу площади помещения.

Тех. нужно умножить площадь гаража на 15 мм. По этой упрощенной методике для гаража 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти расчеты очень условны, так как методика не учитывает высоту помещения и другие его особенности.

На практике эти показатели могут различаться. Для вышеуказанного гаража площадью 24 кв. м. в одном конкретном случае успешно использовались две трубы диаметром 150 мм на притоке и одна такая труба на выходе.

Для повышения эффективности естественной вентиляции можно использовать дополнительные средства:

  • — специальный колпак, который устанавливается на край вертикального участка вытяжной трубы для создания разреженной атмосферы внутри конструкции и ускорения движения воздушных масс.
  • Диффузор — флюгер для наружной части подающей трубы; для его работы используется давление ветра.
  • Обыкновенная лампа накаливания — устанавливается внутри выхлопной трубы и нагревает поток воздуха, ускоряя его движение.

Эти простые приспособления позволяют значительно улучшить качество вентиляции в гараже.

С общими принципами Вас ознакомит следующая статья, с которой мы рекомендуем вам ознакомиться.

Как правильно выполнить установку?

Для организации правильной вентиляции гаража потребуется сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Вход делается в нижней части наружной стены, примерно в 10-15 см от пола.

Для обустройства вентиляции в гараже необходимо сделать отверстия в стене, соответствующие по размерам и конфигурации характеристикам трубы

Толстые стены жилых помещений сверлят на специальном оборудовании, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняется с помощью перфоратора.

После этого в отверстие вставляется труба или трубы для притока и фиксируется их положение. Для герметизации щелей между трубой и материалом стены используйте монтажную пену. Снаружи отверстие должно быть защищено специальной решеткой или диффузором.

Снаружи места ввода подающих труб, выведенных через стену гаража, должны быть закрыты декоративными решетками для защиты помещения от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала может быть выполнено не только круглым, но и квадратным или прямоугольным. Для монтажа вам потребуются трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют круглое сечение.

Это самый дешевый и удобный вариант, к тому же они создают минимальное сопротивление воздушному потоку. Металлические трубы и пластиковые конструкции подходят для вентиляции.

Вытяжная труба вентиляции гаража должна быть поднята примерно на 50 см над уровнем крыши для обеспечения хорошей тяги

Вытяжка делается под потолок. Труба проводится горизонтально через стену, а затем монтируется вертикальный элемент. Это должно быть достаточно долго.

Оптимальным считается капот, который возвышается над крышей не менее чем на 50 см. Сверху часто устанавливается капот-дефлектор. Внутри как приточное, так и вытяжное отверстия должны быть закрыты декоративной решеткой.

Вентиляция комбинированная и принудительная

Как было отмечено выше, естественная вентиляция гаража эффективна только при определенных условиях окружающей среды, т.е. при достаточной разнице температур внутри и снаружи. Использование принудительной вентиляции устраняет эту проблему.

Схема комбинированной вентиляции гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к расположению вытяжки

Эффективное удаление воздуха в гараже более чем актуально, так как уровень загрязнения здесь гораздо выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж и сложно.

Для этого необходимо приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее необходимо установить. Делается это примерно так же, как и при устройстве естественной вентиляции. Расчеты, материалы и инструменты понадобятся те же, расчеты проводятся аналогично, но есть несколько отличий.

Вытяжной вентилятор представляет собой простое в установке и эксплуатации устройство, к которому необходимо подавать питание. С помощью автоматического таймера можно улучшить качество вентиляции

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от воздухозаборника, хотя такое положение желательно. Вы можете выбрать другое место, как для приточного, так и для вытяжного форточек. Но первый все же нужно разместить внизу, а второй – вверху.

Еще одним важным моментом является наличие мебели и других предметов на пути воздушного потока. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет воздухообмен. В верхней трубе должен быть установлен вытяжной вентилятор.

Это может быть канальная модель, которая устанавливается внутри трубы, или накладной вариант, такие устройства монтируются прямо на стену. После этого вентилятор следует подключить к источнику питания.

Для улучшения работы такой вытяжки возможно оснащение вентилятора дополнительными модулями автоматического управления. Например, таймер, который будет включать и выключать устройство в определенное время.

Это немного сократит затраты на электроэнергию, а также обеспечит вентиляцию гаража даже в отсутствие его владельца. Если в гараже уже есть естественная вентиляция, но она работает недостаточно эффективно, лучшим решением будет установка вытяжного вентилятора в готовый воздуховод.

Если в зимний период естественная вентиляция осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительная вентиляция предполагает установку как приточных, так и вытяжных вентиляторов в соответствующие проемы. В обычных гаражах такие системы обычно не используют, так как проблема решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать приточно-вытяжную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, единственным вариантом является принудительная вентиляция. Бывает, что в гараже планируется проведение малярных или других работ, в которых особое значение имеет хороший воздухообмен. Здесь на помощь придет принудительная вентиляция.

Желающим оборудовать гараж эффективной вытяжной системой, необходимой для удаления токсичных веществ, образующихся при сварке и покраске, будет полезно ознакомиться со следующей фотоподборкой. На ней изображен процесс изготовления колпака из:

Фотогалерея

Фото

Пара вентиляционных отверстий, которых изначально было по два с каждой стороны калитки, оснащена пластиковыми угловыми отводами. К ним будет крепиться гофрированная труба.

Системе механической вентиляции требуется питание. Для этого проводим линию электропередач и ставим розетку специально для вентилятора

На уровне расположения вытяжных вентиляционных отверстий устанавливаем канальный вентилятор, который предварительно крепим к обрезной доске

Отрезок гофротрубы в два рукава. Первый участок будет проложен от выпускного патрубка до вентилятора, второй — от вентилятора до самого дальнего проектируемого места работы, например, до половины высоты смотровой ямы

Подсоединяем гофрированный воздуховод к вытяжному патрубку и подводим к вентилятору. Закрепляем трубу на стене хомутами

Устанавливаем кронштейн с металлическим стержнем на потолок и подводим к нему воздуховод

Для того, чтобы обеспечить возможность очистки воздуховода, закрепив его на потолке так, чтобы не мешает передвижению по гаражу, ставим скобу фиксирующую деталь

Для повышения эффективности сбора токсинов дымоходом рукав оснащаем воронкой. Из проволоки делаем каркас, который оборачиваем фольгой. Закрепляем воронку скотчем на металлическом кольце, чтобы можно было снять с трубы и снова установить

Этап 1: Оснащение вытяжных форточек угловыми отводами

Этап 2: Устройство разводки вентилятора

Этап 3: Крепление канального вентилятора

Этап 4: Подготовка гофра к установке

Этап 5: Прокладка воздуховода к вентилятору

Шаг 6: Установка кронштейна на потолок

Шаг 7: Установка контркронштейна

Шаг 8: Установка вытяжной воронки для воздуховода

Подвал и смотровая яма

Выше был вариант вентиляции обычного гаража считается. Если внутри есть подвал и/или смотровая яма, об этих сооружениях следует позаботиться отдельно. В случае с подвалом придется устраивать отдельный вентиляционный канал. Это необходимо, так как внизу помещения скапливается гораздо больше влаги, чем вверху.

Схема вентиляции подвала, расположенного в гараже: приточная труба должна быть опущена как можно ниже, а вытяжная труба должна быть поднята высоко

При отсутствии вентиляции эта влага будет попадать в гараж и причинять вред транспортному средству, хранящемуся в нем. Вентиляция, устраиваемая в гараже, даже при использовании принудительных способов притока и удаления воздуха, как правило, не может обеспечить достаточно интенсивный обмен воздушными массами.

Для двух отверстий необходимо сделать: приточное и вытяжное. Рекомендуется обеспечить приток воздуха в южную часть погреба, а отвод воздуха с севера.

Подводящая труба обычно вводится в подвал через пол гаража и опускается как можно ниже. Вытяжка устроена в противоположном углу, эта труба выведена вверх и наружу через пол гаража. Как и при устройстве вентиляции в гараже, сечение входных отверстий должно быть в два-три раза больше размеров вытяжки.

Вот вариант организации естественной вентиляции гаража, в котором есть подвал и смотровая яма, для которых сделаны отдельные вентиляционные каналы

Чем больше разница по высоте между краем кормы и колпаком, тем эффективнее будет вентиляция погреба. Оптимальной считается разница в три метра и более. Чтобы увеличить разницу, вертикальную часть выхлопной трубы, которая выводится на улицу, нужно просто сделать выше. Сюда же можно установить дефлектор или защитный колпак.

Иногда установка подающей трубы по каким-то причинам невозможна. Люк в этом случае рекомендуется оставлять слегка приоткрытым, чтобы поступающий в гараж свежий воздух перемещался в подвал. Недостаток свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на дымоходе может образовываться конденсат. Для предотвращения обледенения трубы устанавливается специальный стакан для сбора конденсата.

Для неотапливаемого гаража эта мера не требуется. Зимой продукты и предметы, хранящиеся в погребе, следует размещать не ближе полуметра от воздухозаборника, иначе они могут замерзнуть.

Схема естественной вентиляции гаража со смотровой ямой: стрелками «а» указано движение воздушных потоков, «б» — расположение вентиляционных щелей для смотровой ямы

Смотровая яма представляет собой небольшой по объему объект, поэтому отдельной вентиляции для нее обычно не предусматривают. Тем не менее, стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному вентиляционному отверстию гаража, нужно сделать прорези примерно в 10-15 см. Аналогичным образом можно открыть две стороны ямы.

Со стороны капота тоже нужно сделать такой зазор, но он должен быть в два раза уже. В целях безопасности можно в некоторых местах закрыть эти щели досками. При установке автомобиля следите за тем, чтобы он не перекрывал выхлопной зазор, так как это опасно для автомобиля.

Изложены правила и варианты устройства вентиляции в гараже для самостоятельных мастеров.

Выводы и полезное видео по теме

Видео №1. Интересная и подробная информация по вентиляции гаража рассказана в этом видео:

Видео №2. В этом видео демонстрируется работа вытяжного канального вентилятора:

Видео №3. Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:

Организовать качественную вытяжку в гараже не так уж и сложно. Вам необходимо выбрать подходящую систему и установить ее, либо улучшить существующий вариант вентиляции. Это положительно скажется на состоянии автомобиля и здоровье владельцев гаража.

Хотите рассказать о том, как вы сделали или модернизировали вентиляцию в собственном гараже? Есть полезная информация или возникли вопросы при чтении статьи? Пожалуйста, пишите комментарии и оставляйте фото по теме в блоке ниже.

Как и почему вам следует улучшить вентиляцию подвала

Как и почему вам следует улучшить вентиляцию подвала
  1. Angi
  2. Центр решений
  3. Реконструкция

Фото: PhotoSerg / Adobe Stock

Представьте, что вы можете сделать со своим подвалом стойкий затхлый запах исчез

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если в вашем подвале душно или затхло, это, скорее всего, из-за плохой вентиляции. Но есть способы решить эту проблему, от снижения влажности до установки новых вентиляционных отверстий. Следующие советы помогут вам улучшить пространство в подвале и качество воздуха в нем, чтобы можно было возобновить такие мероприятия, как проведение вечеринок с просмотром игр и бесконечные турниры по пинг-понгу.

Зачем проветривать подвал?

Плесень и затхлый запах — это лишь некоторые из причин, которые могут появиться в непроветриваемых подвалах. С маленькими окнами в подвале вентиляция не происходит сама по себе. Дождь, работающая сушилка для белья или влага, проникающая сквозь бетон, могут сделать воздух в подвале более влажным. Если не контролировать, плохая циркуляция воздуха может потенциально привести к накоплению газообразного радона или вызвать накопление окиси углерода.

Но не паникуйте. Выполнив несколько простых шагов, вы сможете превратить красиво отделанный подвал в место, в котором снова приятно проводить время.

1. Используйте естественную вентиляцию

Если ваш подвал влажный и наполнен спертым воздухом, естественная вентиляция является одним из решений для создания свежего воздуха. Этот метод уменьшает влажность и экономит энергию. Просто откройте окна и двери, чтобы впустить свежий воздух.

Если в вашем подвале нет окон, рассмотрите установка новых окон — чем больше окон вы устанавливаете, тем лучше вентиляция. Процесс может быть небольшим вложением, но окна являются необходимым компонентом вентиляции. Также они помогут при установке дополнительных вентиляционных средств, например, вытяжных вентиляторов. Установите новые выходные окна в месте, защищенном от экстремальных погодных условий.

2. Установите вентиляционные отверстия

Вентиляционные отверстия помогают вашему помещению дышать — они заменяют спертый воздух свежим воздухом и обеспечивают циркуляцию между комнатами.

Если оставлять дверь или окно в подвал открытыми все время не вариант, вентиляционное отверстие у двери в подвал поможет усилить приток воздуха. Вентилятор с рекуперацией энергии (ERV) хорошо работает в тех частях дома, где используется наружный воздух, например в подвале. Система предварительно нагревает или охлаждает поступающий воздух, а также управляет водяным паром. В результате улучшается качество воздуха при меньшей влажности.

3. Приобретите очиститель воздуха

Фото: Андрей Попов / Adobe Stock

Очистители воздуха всасывают застоявшийся воздух и пропускают его через серию фильтров. Эти фильтры улавливают частицы пыли, споры плесени и аллергены, прежде чем вытолкнуть чистый воздух в подвал.

4. Осушение

Агентство по охране окружающей среды рекомендует домовладельцам поддерживать влажность ниже 60% для контроля роста плесени и грибка в подвалах.

Если воздух в вашем подвале влажный, вы можете приобрести осушитель. Осушитель воздуха эффективно уменьшает накопление влаги, создавая более комфортную среду для жизни, которая не является раем для плесени. Только обязательно выберите осушитель , соответствующий размеру вашего подвала, который может стоить от 800 до 2000 долларов .

5. Используйте вентиляторы

Высокопроизводительный вытяжной вентилятор в ванной комнате в подвале избавит вас от влаги. Вытяжной вентилятор работает, выталкивая спертый воздух из подвала и заставляя свежий воздух поступать внутрь.

Вы должны выводить воздух из подвала на открытое открытое пространство (подполье или чердак не подходят для этого типа проекта). Вентиляторы могут быть установлены в вентиляционной трубе, окнах или могут потребовать прорезания стены подвала.

Если вы не можете установить вытяжной вентилятор, вы можете использовать коробчатый вентилятор для улучшения вентиляции. Они маленькие, портативные и стоят всего от 50 до 250 долларов .

6. Расширение системы HVAC до подвала

Расширение системы HVAC до подвала может быть хорошей идеей, если вы реконструируете свой подвал . Центральная система кондиционирования воздуха забирает воздух из дома, пропуская его через фильтр и охлаждая до тех пор, пока воздух не достигнет желаемой температуры.

РубрикаРазное
