Центробежные радиальные вентиляторы цены и характеристики

Принцип действия центробежного вентилятора: сначала воздух поступает во входное отверстие, затем, за счет вращения лопаточного колеса, расположенного в спиральном кожухе, он попадает в каналы между лопатками колеса, где перемещается под действием центробежной силы, и, наконец, собирается кожухом и направляется в выпускное отверстие.

Вытяжные промышленные вентиляторы радиального типа предназначены для организации эффективной вентиляции на производственных объектах, в цехах, на складах, других типах помещений, где установлены повышенные требования к чистоте и качеству воздуха.

Применение
В зависимости от поставленных задач, радиальные вентиляторы используются при организации следующих типов систем:

  • в бытовой и общественной вентиляции,
  • как элемент противопожарной системы,
  • в системе воздушного отопления и кондиционирования воздуха,
  • при организации пневматической транспортировки мелкозернистых сыпучих материалов и пр.

Устройство
Вентилятор радиального типа состоит из следующих основных частей:

  • спиральный металлический кожух, имеющий форму «улитки»,
  • рабочее колесо, закрепленное на оси и вращающееся на специальных подшипниках,
  • электромотор, обеспечивающий вращательное движение колеса.

После включения устройства в сеть рабочее колесо начинает вращаться. При этом в каналы между лопатками вентилятора начинает поступать воздух, который движется по направлению к нагнетательному отверстию. Во время вращения колеса создается центробежная сила, направляющая воздушный поток по радиальной траектории от центра к стенкам вентилятора.

Широкий выбор
В зависимости от назначения, создаваемой системы вентиляции, дымоудаления и т.п., могут применяться различные по конструкции и устройству радиальные вентиляторы. Изделия классифицируются по следующим основным параметрам:

  • давление (высокое, низкое, среднее),
  • производительность (от 1000 до 100000 м³/ч),
  • направление вращения (правостороннее и левостороннее),
  • тип всасывания воздуха (одно и двухсторонее).

Вентиляция с использованием данных агрегатов может создаваться и успешно работать в сложных климатических условиях, агрессивной внешней среды и других неблагоприятных факторов.

Преимущества выбора
Купить промышленный вентилятор на выгодных условиях предлагает компания «Панорамавент». Вся предлагаемая в ассортименте продукция фирмы – это изделия высокого качества, надежные, долговечные, собранные из качественных комплектующих. Основными достоинствами изделий является:

  • удобная, продуманная конструкция, позволяющая обеспечить беспрепятственный доступ ко всем основным узлам и деталям,
  • возможность подключения к различным системам вентиляции и обеспечения их работы за счет установки специальных вставок (гибких),
  • гарантия качества продукции, которая подтверждается специальными сертификатами,
  • доступная цена.

В ООО «Панорамавент» заказать и купить промышленный вентилятор удобно и выгодно. Обращайтесь!

panoramavent.ru

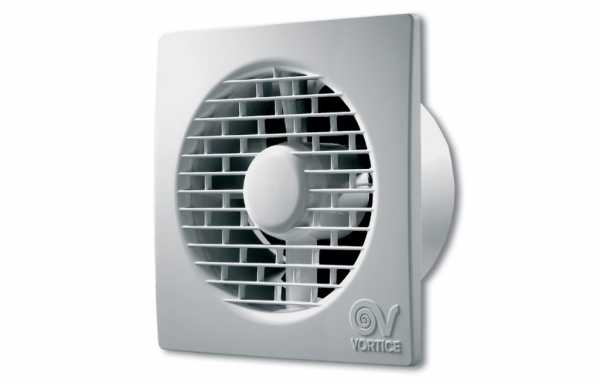

Как выбрать вытяжной вентилятор для ванной?

Хорошая вентиляция в ванной комнате поможет избежать множества неприятных моментов, таких как сырость, грибок, затхлый воздух и повышенная влажность.

Те времена, когда приходилось проветривать ванную комнату после каждой водной процедуры канули в лету. И сегодня, если простая вентиляция не справляется со своей задачей в полной мере, вы запросто можете ее модернизировать, установив на вентиляционное отверстие хороший вытяжной вентилятор для ванной комнаты.

Какой вытяжной вентилятор для ванной выбрать?

Итак, вы столкнулись с такой проблемой: в ванной комнате постоянно сыро и влажно. Для начала вам предстоит проверить, работает ли вообще ваша вентиляция или с ней возникли некоторые проблемы. Возьмите лист бумаги и поднесите его к вентиляционному отверстию — если он пришел движение, толкаемый порывами ветра, значит вентиляция рабочая. Если он остался неподвижен — что-то где-то забилось, то без вызова специалиста не обойтись.

Предположим, что ваша вентиляция все же рабочая, однако в помещении все равно очень сыро и влажно. Значит ваш случай — именно тот, когда стоит приобрести вытяжной вентилятор, а бывают они разные.

Виды вытяжных вентиляторов

В настоящее время существует четыре вида вытяжных вентиляторов для ванной: осевые, радиальные, центробежные и крышные. В чем их различие, и какие модели подходят для установки в квартире, а какие — для частных домов?

Осевые вытяжные вентиляторы

Осевые вытяжные вентиляторы очень популярны ввиду простоты своей установки и достаточно высокой эффективности. Такое устройство представляет собой цилиндрический корпус, в котором расположено колесо с лопастями, насаженное на ось электродвигателя.

При работе осевого вентилятора воздух перемещается исключительно в осевом направлении, в то время как в радиальном направлении движение потоков воздуха отсутствует.

Плюсы: простота установки, высокий коэффициент полезного действия — более 100 куб.м/ч, низкая цена.

Минусы: высокий уровень шума, негативное влияние на эффективность общедомовой вентиляции.

Радиальные вытяжные вентиляторы

Радиальный вытяжной вентилятор представлен в виде колеса в спиральном кожухе. Воздух проникает в отверстия между  лопатками во время вращения лопаточного колеса, а затем следует в радиальном направлении, где сжимается и под воздействием центробежной силы отбрасывается в спиральный кожух, откуда уже проникает в нагревательное отверстие. Радиальные накладные вентиляторы высокой производительности стоят на порядок дороже осевых моделей.

Плюсы: экономичность, работа в радиальном направлении.

Минусы: высокий уровень шума, стоимость.

Центробежные (канальные) вытяжные вентиляторы

Центробежные вентиляторы довольно просто устроены и поэтому столь популярны. О покупке канального вентилятора стоит задуматься владельцам больших ванных комнат, площадью более 15 метров. Радиальные и осевые вентиляторы для таких площадей недостаточно мощны, и большая ванна требует установки более современной системы вентиляции.

Канальный вентилятор устанавливается под потолком в проточную часть вентиляционной системы. Как правило, вся конструкция прячется за гипсокартонными панелями.

Плюсы: низкий уровень шума, мощность, большая площадь вентиляции.

Минусы: сложность установки.

Крышные вытяжные вентиляторы

Установку крышного вытяжного вентилятора могут позволить себе только владельцы частных домов, так как устанавливаются такие приборы исключительно на крышах жилых зданий. Крышной вытяжной вентилятор состоит из электродвигателя, вентилятора, устройств регулировки и виброизолирующих прокладок в едином корпусе. Сам вентилятор может быть осевым или радиальным.

Плюсы: мощность, эффективность.

Минусы: сложность установки.

Выбираем вытяжной вентилятор по параметрам

Мы уже поговорили об существующих разновидностях вытяжных вентиляторов для ванной, однако представители одного и того же вида могут сильно различаться по своему функционалу, мощности и производительности.

Мощность и производительность. Данный критерий выбора вытяжного вентилятора для ванной — самый важный, ведь именно от мощности зависит эффективность работы вентиляции. От слабенького осевого вентилятора будет мало пользы в большой 15-ти метровой ванной комнате. Не стоит также брать слишком мощный вентилятор в небольшую хрущевскую ванную, электроэнергии будет тратиться необоснованно много.

Однако нас в первую очередь интересует производительность устройства, а она указана в паспорте изделия. Чтобы грамотно выбрать требуемую производительность вентилятора умножьте объем помещения (длина * ширина * высота) на шесть. Так, если длина вашей ванной комнаты 3 метра, ширина 4 метра, а высота -2.5 метра, значит ее объем будет равен 30 кубическим метрам. Соответственно вам следует брать вытяжной вентилятор производительностью 180 куб.м/ч.  Если объем вашей ванной 15 м. куб, то рекомендуемая вытяжная производительность — 90 куб.м/ч. Вообще вытяжной вентилятор следует брать с небольшим запасом производительности.

Уровень шума. Некоторые модели настолько шумные, что во время их постоянной и непрерывной работы у вас запросто может заболеть голова. С этой целью следует отдавать предпочтение более тихим моделям. Как уже писалось выше, осевые и радиальные вентиляторы наиболее шумные, но простота их установки — весомый плюс. Уровень шума осевых вентиляторов может достигать 40 Дб, а это не очень хороший показатель. Некоторые радиальные вентиляторы обладают шумовыми показателями, равными 50 Дб! Нормальный шумовой показатель — не более 30 Дб, а для ночной работы — не более 25 Дб.

Безопасность. Безусловно, когда мы покупаем любой электрический прибор, мы хотим, чтобы он был максимально безопасен и вытяжной вентилятор — не исключение. При попадании воды в вытяжной вентилятор может возникнуть короткое замыкание, так что обратите внимание на такой важный параметр, как влагозащищенный корпус — обезопасьте себя.

Функциональность. Не смотря на то, что вытяжной вентилятор — достаточно простое устройство, оно также может обладать довольно богатым функционалом. Среди наиболее распространенных и полезных функций стоит выделить: таймер, датчик влажности, функция фильтрации загрязненного воздуха.

Вообще вытяжные вентиляторы могут включаться механическим способом или работать в автоматическом режиме, реагируя на уровень влажности. Когда влажность в помещении превышает допустимое значение, вентилятор включается и работает ровно столько минут, сколько вы задали с помощью таймера.

Вентилятор, оснащенный функцией автоматического отключения, выключится через заданный промежуток времени после вашего выхода из помещения.

Зачем нужен обратный клапан? Бывают случаи, когда вентиляция ванной и кухни представляет собой единую систему. Обратный клапан не даст попасть переработанному воздуху в помещение.

Это была статья, посвященная выбору хорошего вытяжного вентилятора для ванной комнаты, если информация была вам полезна, ставьте «мне нравится»!

prostoloca.ru

В чем разница между осевыми и радиальными вентиляторами

Климатическое оборудование широко используется в промышленности и быту. В зависимости  от  целей и условий установки вентиляции выбирается агрегат. Существуют центробежные и осевые приборы. И те, и другие приводят в движение воздушные массы, но с разной направленностью, мощностью и давлением. Рассмотрим подробнее, в чем заключается разница между радиальными вентиляторами и осевыми агрегатами.

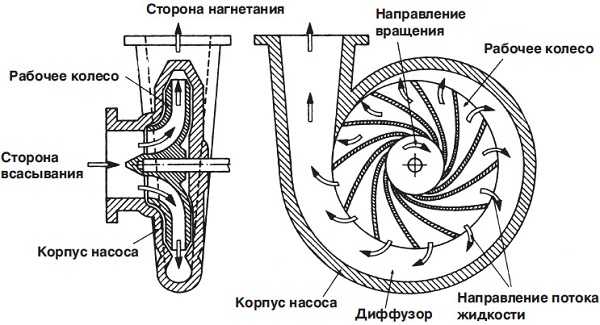

Принцип работы центробежного устройства

Конструкция радиального вентилятора состоит из колеса с вращательными лопатками, всасывающего и нагнетающего механизмов. Под действием центробежных сил от периферии воздух затягивается в центр,и выталкивается перпендикулярно входящему воздушному потоку во внешнюю среду. Такой принцип действия прибора позволяет его использовать в подземных тоннелях.

Лопасти в колесе могут располагаться параллельно или перпендикулярно относительно оси окружности. Использование первого варианта позволяет снизить шум, не теряя производительность. Второй вид позволяет сделать конструкцию более компактную, но с меньшей мощностью, что также находит свое применение.

Модели могут быть оснащены дополнительными системами, в зависимости от того для какой отрасли оно было разработано. Так, например, в приборах может стоять защита от высоких температур, и сама конструкция выполнена из жаропрочного материала, устойчивого к коррозии. Также может быть встроена защитная функция от взрыва. Данные возможности могут объединяться в одном приборе, а могут встречаться в по отдельности.

Радиальное устройство способно обслужить протяженные магистральные каналы, так как за счет создания высокого давления быстро перемещает большие объемы воздушных масс.

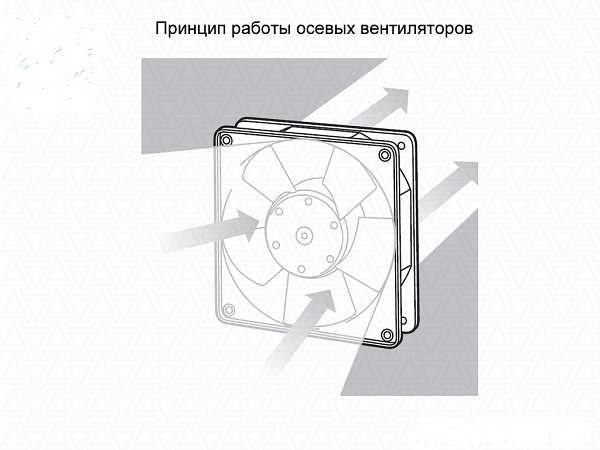

Механизм осевых вентиляторов

Осевой вентилятор отличается от радиального несложной конструкцией и невысокой стоимостью. Механизм состоит из сквозного цилиндрического кольца, внутри которого расположены под углом лопасти. Такое расположение внутренних деталей позволяет винту захватывать воздух, и рассеивать его в пространстве.

Несмотря на простой механизм, устройство очень эффективное. Существенные изменения режима в процессе работы вентилятора оказывают незначительное влияние на нагрузку двигателя. В радиальных устройствах такого преимущества нет. Осевой вентилятор за счет реверсивности может менять направление распространения воздушного потока при изменении рабочего положения колеса.

Отсутствие центробежной силы в приборе не позволяют создать большое давление. Если есть необходимость в усилении потока воздуха, конструкция дополняется ступенями и частотой вращения лопастей, но при этом увеличится шум в системе вентиляции.

Как сделать выбор между приборами

В большинстве случаев, выбор вентиляционного устройства диктует область его применения. Как показывает практика, радиальный вентилятор больше эксплуатируется в промышленности, осевой агрегат активно используется в установке системы вентиляции в помещениях, применяется в качестве охлаждения двигателя (мотора) в бытовой технике и транспорте.

Радиальный вентилятор в лакокрасочном цехе

Основные факторы, на которых базируется выбор модели вентилятора, следующие:

  • объем вентилируемого воздуха;
  • форма воздуховода и его площадь;
  • длина вентиляционной системы;
  • максимальный и минимальный уровень предполагаемой температуры воздуха.

Разделение применения механизмов связано с работой воздухоотвода. Отличием осевого прибора является распространение воздушного потока от оси в пространство по окружности. Радиальный вентилятор, наоборот, создает направление воздуха от периметра окружности и направляет его в центр.Можно сказать, что разница этих двух приборов в их конструкции и рециркуляции воздуха.

Учитывая область применения, может быть необходимость в воздушном потоке высокого давления. Для сложных промышленных тягодутьевых установок больше подойдут радиальные вентиляторы. Осевые устройства больше ориентированы на работу в местах для простого и быстрого проветривания.

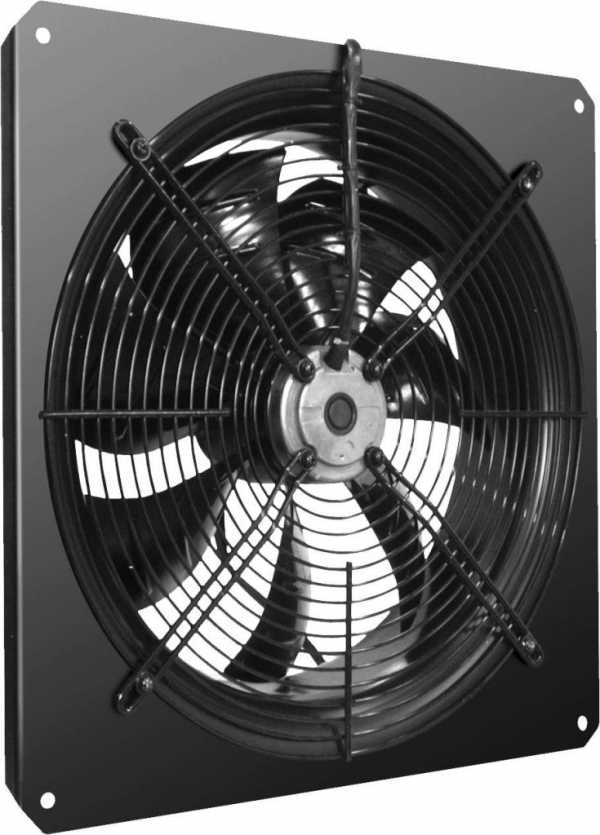

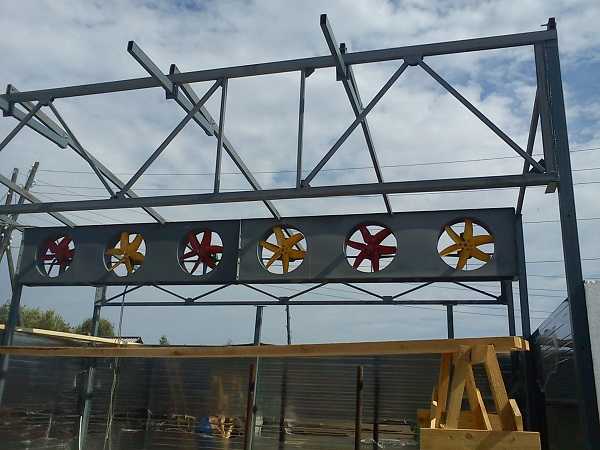

Вентиляторы осевые промышленные

При создании приточно-вытяжной вентиляционной системы используются также канальные вентиляторы. Они могут выступать в виде самостоятельной установки внутри воздухоотвода или дополнительного звена в вентиляционном механизме.

Данный прибор компактный и легко устанавливается своими руками, отличается пониженным уровнем шумности.

Для обеспечения принудительной воздушной циркуляции подбирается определенный механизм, способный ее обеспечить. Технические параметры должны соответствовать требованиям установки вентиляции для определенных условий.

tehnika.expert

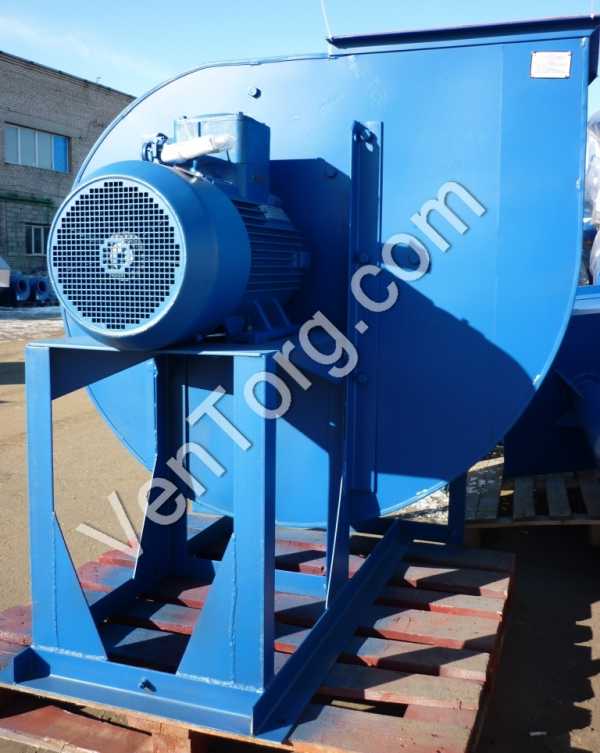

ВЦ 4-70-8 вытяжной вентилятор радиальный

Производство радиальных вытяжных вентиляторов ВЦ 4-70-8

ВЦ 4-70-8 — вытяжной радиальный вентилятор одностороннего всасывания русского производства, со спирально-поворотным корпусом. Оснащен назад загнутыми лопатками 13 шт. Направления вращения: правое и левое.

Вентилятор ВЦ 4-70 — применяется в стационарных системах вытяжки,  отопления и кондиционирования воздуха, вентиляции производственных, общественных и жилых зданий и других санитарно-технических и производственных целях.

Купить вентилятор ВЦ 4-70-8 по цене от 32 964 руб вы можете в один клик с этой страницы.

Гарантия и доставка вытяжных радиальных вентиляторов ВЦ 4-70-8

На радиальный вентилятор ВЦ 4-70-8 распространяется гарантия 2 года. Доставка осуществляется по России и СНГ любой транспортной компанией, самовывозом, либо нашим транспортом. Мы производим и поставляем вентиляторы радиальные из углеродистой стали всех возможных типоразмеров и исполнений.

ВЦ 4-70-8 исполнение 1 технические характеристики

ЭлектродвигательПараметры в рабочей зонеВиброизоляторыМасса,кг
МаркаОтнос.∅ колесаМощность, кВтЧастота вращ.раб. колеса, мин‾¹Произв-ть,10³ м³/часПолное давление,ПаДОКол-воВРКол-во
5 АМ 112 МВ8137357,56-10,6717-680ДО416ВР2035257
АИР 132 S65,598012,0-17,0950-880ДО416ВР2035277
АИР 132 М67,598012,0-23,0950-580ДО416ВР2035293
АИР 132 МВ60,949809,5-17,0640-570ДО416ВР2035257
АИР 132 S65,59809,5-23,0640-380ДО416ВР2035277
АИР 132 S60,955,598012,5-23,0800-470ДО416ВР2035277
АИР 132 М61,057,598011,0-24,01020-720ДО416ВР2035293
АИР 160 S61,11,198013,0-24,01280-900ДО416ВР2035337

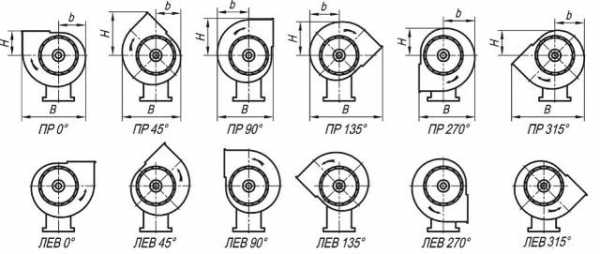

ВЦ 4-70-8 исполнение 1 габариты и положения корпуса вентилятора

Вентилятор ВЦ 4-70-8 исполнение 1, размеры, мм.
Пр 135º, Лев 135ºПр 270º, Лев 270ºПр 315º, Лев 315º
BbHBbHBbH
163566576512467136151635665565
Пр 0º, Лев 0ºПр 45º, Лев 45ºПр 90º, Лев 90º
BbHBbHBbH
146161853313365659731246713844

Габаритные и присоединительные размеры ВЦ 4-70-8 исп 1

ВЦ 4-70-8 исп. 1Размеры, мм
ADD1dd1d2hLL1L2L3L4
52082085012,5101590514703782121050606
Размеры, ммСпиральный корпус оцинкованныйNN1n
CC2tTT2CC2T2d
560635150600600****16164

Габаритные и присоединительные размеры ВЦ 4-70-8 исп 5

ВЦ 4-70-8 исп. 5 размеры, мм
AA2DD1dd1d2hLL1L2
520110682085012,510159501305378313
Размеры, ммNn1n
L3L4L5L6CtTT2
110558879240556515060060016164

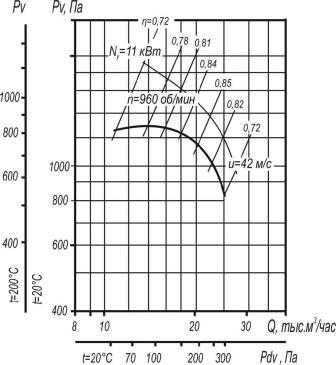

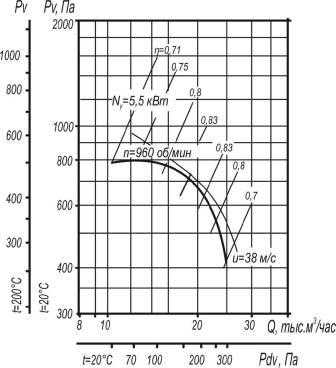

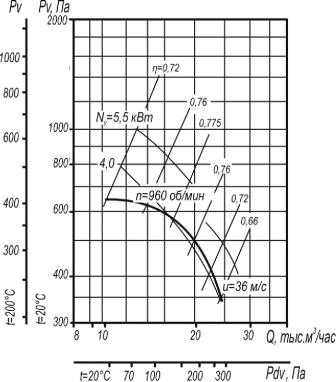

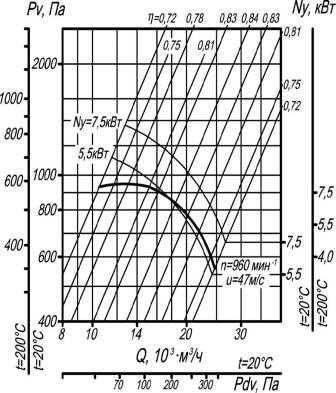

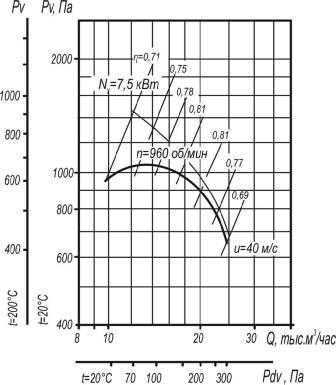

Аэродинамические характеристики ВЦ 4-70-8 исп. 1;5

D=1Dном:

D=0,9Dном:

D=0,95Dном:

D=1,05Dном:

D=1,1Dном:

Радиальный вентилятор ВЦ 4-70-8 акустические характеристики

Вентиляторn, мин‾¹Значение Lpi, в октавных полосах f, ГцLpa, дБа
1252505001000200040008000
ВЦ 4-70-89609199929088807196

Акустические характеристики вытяжного радиального вентилятора ВЦ 4-70-8 измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 Дб выше уровня звуковой мощности, соответствующего номинальному режиме работы вентилятора.

ventorg.com

Параметры выбора хорошего вентилятора — вытяжной, радиальный и другие виды конструкций

Задача вентилятора — обеспечение прохлады и циркуляции воздуха в помещении. Движение потока воздуха может происходить через трубопровод или систему вентиляции. Среди существующих приборов, бытовые представляют отдельный сегмент.

Принцип работы

Основная часть вентиляторов представляет собой модели, где рабочий орган — колесо, состоящее из развернутых на определенный градус лопастей или лопаток, которые при вращении образуют непрерывный воздушный поток.

Новое поколение вентиляторов, их еще называют безопасными или безлопастными, работают по принципу аэродинамической турбины, где большее значение имеет аэродинамические свойства контура (колеса): образование в нем движения, создаваемая разница в давлении и сила исходящего потока.

Как выбрать вентилятор для дома

Современными компаниями выпускается большое количество бытовых вентиляторов, различных по назначению, форме, мощности и возможностям. Любое устройство состоит из двигателя, рабочего органа, корпуса и электронной платы, отвечающей за управление. В зависимости от качественных характеристик этих составляющих, сформирован большой модельный ряд.

Выбирают вентиляторы по двум критериям:

  • конструкции, внешнему виду или исполнению;
  • техническим параметрам: мощности двигателя, рассчитанного на обдув определенной площади, режимы работы, уровню шума, регулированию положения.

По каким техническим параметрам надо выбирать вентилятор

Направление воздуха

Направление потока воздуха может быть:

  • приточным — используются для притока свежего воздуха, работают сезонно, в жаркое время года для снижения температуры воздуха;
  • оттоком — для вытяжки отработанного воздуха в быту, используются при установке газовых плит, в санузлах и ванных комнатах (например, оконные или вытяжные вентиляторы для туалета).

Конструкция и способ нагнетания потока воздуха

  1. Осевые (аксиальные) — наиболее распространенный тип вентилятора простой конструкции, состоящий из рабочего колеса, закрепленного на оси вращения. Забор и приток воздуха происходит в горизонтальном направлении закрепленными на нем лопастями (загнутыми или повернутыми на 15-35°).
  2. В радиальных (центробежных) вентиляторах установлена цилиндрическая конструкция. Движение воздуха происходит под действием центробежных сил (к центру от периферии). Забор воздуха происходит с боковых сторон, а выход- перпендикулярно направлению забора. На базе радиальных конструируют колонные вентиляторы, где при небольшом размере обеспечивается высокая мощность и низкий уровень шума.
  3. Безлопастные — основаны по принципу работы турбины двигателя. Воздух нагнетается в камеру вентилятора, под действием центробежных сил набирает скорость и выталкивается через узкий канал, расположенный по периметру рамки. Небольшое отверстие выхода увеличивает давление нагнетаемого воздуха в десятки раз в сравнении с поступаемым, и на выходе скорость струи может достигать 90 км/час.

Классификация исполнения бытовых моделей

Дополнительная информация

Производители также выпускают так называемые маленькие вентиляторы улитки или ракушки, область их применения довольно широка — от встраивания в бытовую и компьютерную технику до применения в промышленном оборудовании.

Там, где будет установлен вентилятор, и определяется его исполнение. Каждая из этих линеек оснащается двигателями разной мощности, лопастями различной конфигурации и дополнительными функциями.

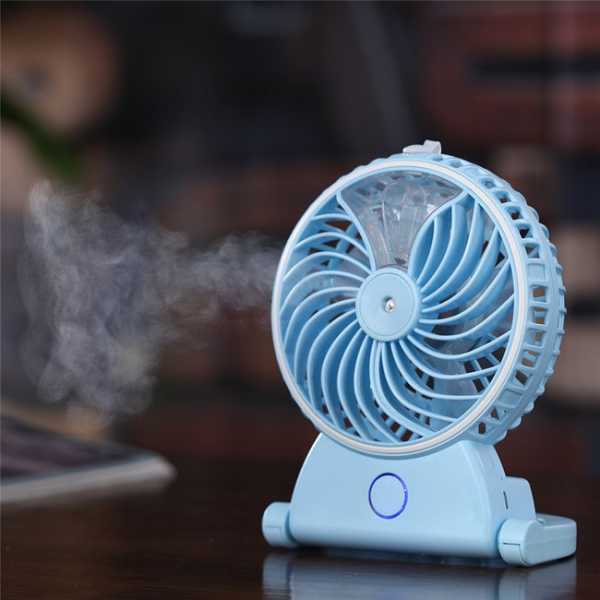

  1. Настольные приборы — представлены небольшим модельным рядом из-за малых возможностей и невысокой мощности. Преимущества: маленький размер, мобильность и небольшой вес. Как правило, на батарейках.

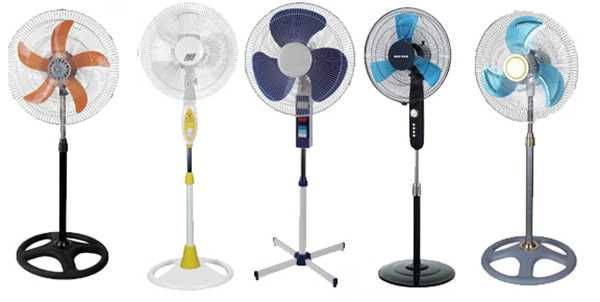

  2. Напольные — осевые приборы. Популярные бюджетные вентиляторы с самыми нужными функциями. Представляет собой рабочий орган в защитном каркасе. Устанавливается на регулируемую по высоте и наклону подставку (ножку). Дополнительно встраивается управленческий аппарат, может интерпретироваться в виде ЖК–экрана, с дистанционным управлением, поворотом рабочего колеса по одному или двум направлениям.
  3. Канальные или встраиваемые — работают как на приток, так и на отток воздуха. Могут изготавливаться всех типов конструкций (осевые, радиальные). Суть этих вентиляторов состоит в том, что они встраиваются в воздуховоды или трубопроводы, а для обеспечения потока нужной мощности они оснащаются несколькими режимами работы и выносным блоком управления. Устанавливаются такие приборы в ванных комнатах, санузлах, кухнях и помещениях с работающими мощными газовыми приборами (колонками, котлами).
  4. Потолочные — подвесные вентиляторы. Не занимают место в комнате, равномерно распределяют потоки воздуха по всему помещению, в отопительный сезон используются для распределения тепла, сосредоточенного в верхней части комнаты. Часть декора с функцией освещения.
  5. Настенные — осевые вентиляторы с настенным типом крепления. Основа крепления и является блоком управления, в более дорогих моделях устанавливается сенсор и дистанционное управление.
  6. Колонные — мобильные и передвижные вентиляторы, относятся к напольным вентиляторам. Корпус в виде колонны со встроенным радиатором на передней части. Совершенно безопасен детей, благодаря закрытому корпусу.
  7. Безлопастные — новый тип, где устройство вентилятора основано на аэродинамических свойствах турбины. Забор воздуха происходит в нижней части конструкции, прогоняется по внутренней полости рабочего контура и, получив разгон под небольшим давлением, подается наружу.

Устойчивость конструкции

Каждая конструкция рассчитана на безопасное использование, это относится и к рабочему органу, и к устойчивости всего вентилятора. В некоторых моделях рабочий орган увеличивает площадь обдува за счет:

  • поворота пропеллера 80-180º;
  • изменения наклона 40-360º.

Уровень шума

Вентиляторы создают шум, самые мощные из них шумят с громкостью около 60 ДБ. При выборе стоит придерживаться норм:

  • жилые комнаты до 30 ДБ;
  • детские и спальни до 21 ДБ.

Функция воздушного удара

Воздушный удар или дистанция воздушного потока — это расстояние, на котором происходят колебания воздуха. Есть прямая зависимость между мощностью, скоростью и воздушным ударом.

Мощность двигателя и режимы работы

Мощность вентилятора должна обеспечивать обдув заданного помещения. Диапазон у разных приборов составляет 2,7-780 Вт:

  • 15-20 Вт рассчитаны на помещения с объемом воздуха 100-200 м³/час;
  • 25-45 Вт — 300-900 м³/час;
  • от 50 Вт и выше — более 1000 м³/час.

Рассчитать значение воздухообмена можно по формуле:
объем помещения * К обмена, где

  • для жилых комнат К=3;
  • для санузлов, кухонь и ванных комнат К=15.

Дополнительные функции


Вентиляторы оснащаются разными вспомогательными функциями, в зависимости от конструкции, назначения и модели:

  • механическая защита лопастей — состоит из жесткой проволоки d–0.2-0.4мм;
  • ЖК дисплей — им оснащаются дорогие модели;
  • дистанционное управление — обязательная функция для потолочных, тоннельных, безлопастных вентиляторов;
  • переключение скоростей — независимо от мощности двигателя его работа делится на 3-8 режимов скоростей;
  • подсветка — обязательна в ЖК–экранах;
  • таймер — распространенная функция, устанавливается в некоторых бюджетных моделях, и во всех — среднего и премиум–класса;
  • датчик движения — необходим в мощных вентиляторах, работающих на 8-ми скоростных режимах;
  • ионизация воздуха — дорогая функция за счет использования покрытия с ионами серебра, исключает электронизацию воздуха в помещении;
  • защита от перегрева — система автоматики отключает прибор при достижении определенной t.

Производители качественных вентиляторов

Обратите внимание

На всем оборудовании, которое которое используется во взрывоопасной среде (пыль, пары. газы и т.д.) устанавливают канальные и радиальные жаростойкие взрывозащищенные вентиляторы. Таким образом производители предотвращают потенциальную опасность от воспламенения искр.

  1. Tefal — мировой лидер производства бытовой техники и кухонной посуды. Основана компания в 1956 году, и на ее счету более 15 изобретений, которые перевернули отношение к приготовлению еды и к самому понятию бытовой техники: антипригарное покрытие, приборы для приготовления универсальных блюд (фритюрницы, вафельницы, кухонные комбайны) — разработке подверглись и бытовые вентиляторы.
  2. Polaris — международный холдинг, производство которого располагается в 4 странах. Компания производит не только бытовые приборы и посуду для кухни, но и климатическую технику, в том числе и бытовые вентиляторы разных видов.
  3. Mystery — марка, производящая мультимедийную и аудиотехнику для автомобилей. Компания работает для широкого круга потребителей. Имеет большой ассортимент продукции по цене и возможностям. Компания Mystery первая использует новые технологии, в числе современных разработок находятся и вентиляторы.
  4. Vitek — российская марка, которая работает под началом компании Golder Electronics. Специализация компании — бытовая, климатическая, видео и аудио техника. Работая на рынке с 2000 года, компания зарекомендовала себя отличным производителем бюджетной техники. Продукция ориентирована на российского покупателя.
  5. Supra — производитель широко модельного ряда техники: аудио, бытовой, климатической. Популярен в России из-за невысокой цены и отличного качества. Техника хорошо поддается ремонту, выдерживает указанный срок эксплуатации, имеет современный дизайн, за что ей присуждены многие знаки отличия: «Товар года», «Марка номер один в России», «Продукт года».
  6. Scarlett — российско–китайская марка, зарегистрированная в Великобритании, качество также соответствует мировому уровню. Компания производит малогабаритную технику: кухонную, бытовую, для красоты и здоровья, климатическую, в том числе и вентиляторы. Ежегодно бренд по уровню продаж занимает первые места в разных номинациях.
  7. Bork — российская марка, под которой выпускается электроника и бытовая техника. Основана в 1993 году, а уже в 2003 году продукция была признана в Европе и России. Продукция премиум–класса, что определяет ее возможности, мощности и дополнительные функции. Дизайн занимает значительное место в разработках.
  8. Vitesse — первоначально компания занималась призводством нержавеющей посуды. Потом были открыты цеха для изготовления мелкой бытовой техники. Сегодня это- полноценное производство качественной, современной техники по средним ценам.

На качество этих производителей можно положиться, продукция проверена временем и миллионными рейтингами продаж. Модели этих производителей качественные, прочные, и с доступными ценами.

shoptips.ru

Вентиляторы для вентиляции: выбор и требования

Находясь на свежем воздухе человек, задается вопросом, почему на улице намного легче дышать, чем в квартире? Все просто: природный воздух содержит достаточное количество кислорода, в нем естественное содержание ионов, определенный уровень влажности, присущий региону. Почему же в помещениях наших квартир и частных домов воздух «оставляет желать лучшего»? К ним примешиваются попадающие в воздух продукты жизнедеятельности всех живых организмов в замкнутом пространстве. Человек же должен привести микроклимат в соответствие действующим санитарным нормам.

Вентиляция жилых помещений

Материал вентилятора влияет на его стоимость

О чем же говорят факторы появления затхлого запаха в квартире, выпадения конденсата на окнах, амбре от готовящейся еды, доносящиеся из кухни? Можно и дальше перечислять, но лучше серьезно задуматься об этом и по возможности исправить. Очевидно, что такие «неприятности» следствия плохой работы вентиляции или вовсе ее отсутствие. К сожалению, постоянный нездоровый воздух в помещении, где мы проводим большую часть времени, в том числе, отдыхаем, может привести, как минимум, к плохому сну, а как максимум – развитию хронических заболеваний.

Самый простой и малобюджетный способ устройства вентиляции

Во время строительства многоквартирных домов, да зачастую и частных, предусматривается только естественная вентиляция. Нельзя сказать, что это плохо или неправильно, но только в том случае, если ее действительно предусмотрели. Принцип действия такого воздухообмена очень прост. В естественные щели окон и дверей свежий воздух, наполненный кислородом, поступает в квартиру или дом. Проходя через все помещения, подхватывая запахи, излишнюю влажность, он насыщается углекислым газом и устремляется к вентиляционным решеткам, находящимся в санитарных комнатах и на кухне.

Недостатки естественной вентиляции

Такая работа естественной вентиляции является идеальным вариантом. В реальной жизни все намного сложнее.

  • Свободному притоку воздуха мешают герметичные металлопластиковые окна и современные конструкции дверей с уплотнителями.
  • Хорошая работа естественной вентиляции (с притоком и вытяжкой) обеспечивается только в холодное время года, когда присутствует разница температур в помещении и на улице. В другое время ее работе могут способствовать приточные и вытяжные вентиляторы.

Особенности центробежных вентиляторов

Центробежный вентилятор

Агрегаты, которые применяют для улучшения работы вентиляционной системы или участвующие в процессе воздухообмена делятся на центробежные и осевые. Центробежные вентиляторы для вентиляции помещений используются в бытовых, промышленных, офисных и других зданиях. Форма их корпуса представляет собой улитку, но, несмотря на такую особенность конструкция достаточно простая. У корпуса имеется два отверстия: одно воздух всасывает, другое – выпускает.  Кроме того, есть двигатель и лопасти. Механизм действия вентилятора таков: при включении двигатель начинает вращать лопасти, которые всасывают воздух и направляют его непосредственно в корпус под действием центробежной силы. Далее, воздух направляется в воздуховод и, через систему фильтров, удаляется в атмосферу.

Центробежные вентиляторы подразделяются:

  • По создаваемому давлению (низкого – до 1 кПа, среднего – 1-3 кПа, высокого – 3-12 кПа).
  • По назначению (общего, специального).
  • По направлению всасывания (одностороннего, двустороннего).
  • По числу ступеней (одноступенчатые, многоступенчатые).

В основном, центробежные агрегаты применяют для вентиляции промышленных цехов или помещений, где необходимы вытяжки большой производительности – офисные и торговые центры, общественные, учебные учреждения. В быту их используют в частных коттеджах для поддержания требуемого микроклимата в ванной, туалете, кухне, бассейне.

Важно! Так как, в основном корпус вентилятора выполняется из металла, то использование его во влажных помещениях ограничено. Потому, при приобретении устройства перед установкой, необходимо выяснить подвергается ли корпус или составляющие его части коррозии.

Применение осевых (аксиальных)вентиляторов

Данные устройства отличаются от центробежных не только принципом действия, но и производительностью, размерами. Они более компактны, неприхотливы к месту установки (подходят для влажных помещений), не требуют устройства специального места для монтажа. Также, большинство моделей элементарны в установке, не требующей специальных навыков.

Осевой вентилятор

Устройство представляет собой двигатель, во время работы которого вращается ось, с насаженным на ней винтом и крыльчаткой. Этот узел расположен в корпусе, имеющем круглое сечение. Во время работы воздух создает завихрения, продвигаясь вдоль оси. Крыльчатка выполнена из достаточно легкого материала, благодаря чему не создается большого сопротивления при ее вращении.

Аксиальные вентиляторы делятся на потолочные, настенные, оконные, канальные. Применяются для улучшения качества вентиляции, когда естественной вытяжки не достаточно. Они обладают такими преимуществами:

  • Компактные размеры.
  • Невысокий уровень шума.
  • Простота установки.
  • Имеется защита двигателя от влаги.
  • Настенные модели без труда монтируются в вентиляционный канал.
  • Многие модели снабжены обратным клапаном (в неработающем состоянии устройства – они перекрывают поступление воздуха извне).
  • Небольшой расход электроэнергии.

Выбор вентилятора

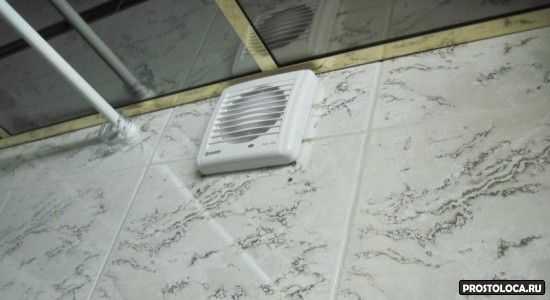

Осевые потолочные, настенные и канальные вентиляторы, в состоянии очистить от неприятных запахов и влажности санитарные комнаты любых размеров. Перед тем, как подобрать вентилятор для вентиляции ванной нужно знать параметры, по которым их необходимо выбирать. Так, рассмотрим на примере популярных моделей, отвечающих всем санитарно-гигиеническим требованиям.

Модель вентилятора для большого вентканала

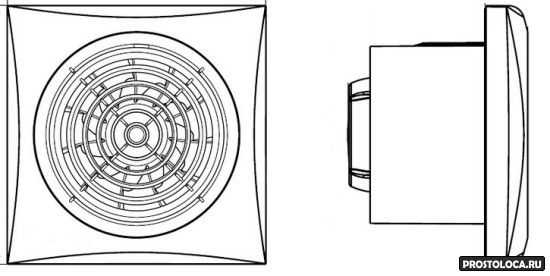

Например, вентиляторы накладные настенно/потолочные Vents 100 Квайт. Устанавливаются непосредственно в вентиляционный канал – диаметр приборов 100 и 125 мм. Есть возможность монтажа в гибкий воздуховод с помощью хомута. Некоторые модели крепятся шурупами, у других отсутствует крепление. Корпус выполнен из высокопрочного, водонепроницаемого пластика. Лопасти – аэродинамические. Все составляющие, подвергающиеся вибрации во время работы, выполнены из резины, что позволило снизить уровень шума. Двигатель – на шарикоподшипниках. Имеется таймер – от 2 до 30 минут. Производительность – 100 куб.м/ч. Такими же параметрами обладают осевые вентиляторы, которые можно монтировать, как в стену, так и на потолок, MEROX W 100 BN и Electrolux E AF-100.

Для монтажа в воздуховод применяются осевые канальные вентиляторы. Для наглядного примера рассмотрим вентилятор вентиляции для частного дома или квартиры Soler&Palan TD-Silent. Он обладает пониженным уровнем шума. Для облегчения установки и обслуживания, устройство снабжено монтажными кронштейнами. Кроме того, наличие таких приспособлений позволяет монтировать его не только на горизонтальную поверхность, но и на стену. Быстроразъемные хомуты имеют резиновые уплотнители. Клемная коробка вращается на 360°. Подобные параметры и у канального вентилятора Vents ТТ 100.

Основным параметром выбора вентилятора является его производительность. Требуемый показатель легко рассчитать, зная площадь, высоту потолка и кратность воздухообмена помещения. Перемножив эти значения – получится требуемая мощность вентилятора.

ventkam.ru

Вытяжной канальный вентилятор: правильный выбор

Добросовестная система вентиляции обеспечивается только при условии разумно выбранного оборудования. Основополагающий элемент вентиляционного проекта – вытяжной канальный вентилятор. Вытяжные устройства являются незаменимым атрибутом повседневной жизни, ведь повышенное скопление влажности и пыли в непроветриваемых помещениях негативно влияет на здоровье.

Вытяжной канальный вентилятор относится к механическим видам устройств и отвечает за стабильную подачу воздуха в помещения любого типа. Монтаж изделия осуществляется непосредственно в воздуховод, что позволяет минимизировать эстетические потери в любом интерьере.

Виды канальных вытяжных вентиляторов

Выделяют четыре типа канальных вентиляторов для вытяжки:

  • Осевые. Лопасти прибора благодаря вращательному движению вокруг оси создают поток, в котором направление вращения колеса совпадает с направлением воздушной массы. Устройство отличает компактность размеров с одновременной возможностью перемещения больших объемов воздуха Коэффициент полезного действия изделия доходит до 76%.

  • Диаметральные. Имеет в конструкции колесо барабанного типа, что позволяет гарантировать высокое КПД качественного воздухообмена.
  • Центробежные или радиальные вентиляторы. Выход воздуха производится за счет центробежных сил. Преимущество моделей – бесшумность работы.

Для монтажа в ванной важно применять прибор с загнутыми назад лопастями, так как такая компоновка дает максимальный процент полезной эффективности до 81 %.

  • Смешанные образцы – подразумевают объединение всех вышеупомянутых типов в одно устройство. Функционирование происходит за счет той же центробежной силы, но уже на ось самого двигателя. Коэффициент полезного действия, также как и у центробежного типа, не превышает 80 -81 %.

Главные воздушные каналы у вентиляторов имеют разнообразное сечение.

Различаются следующие виды канальных сечений у вентиляторов:

  • Круглые – изделия подходят для воздуховодов любого размера
  • Квадратные – используются для систем вентиляции аналогичной формы, а также для установки на стены в комплекте со специальным оборудованием
  • Прямоугольные – подходят для вариантов настенного и подвесного монтажа

Достоинства вентиляторов канальных

Грамотно спроектированная конструкция и технические положительные стороны являются причиной массового использования этих вентиляционных устройств: как в быту, так и на промышленных предприятиях.

Главные положительные моменты:

  1. Высокий уровень эффективности
  2. Низкий шумовой порог
  3. Компактность
  4. Долговечность

Канальные вентиляторы допускается эксплуатировать долгое время без какого-либо обслуживания, ухода или ремонта. Подобный бонус обеспечивает сбалансированная ось двигателя устройства.

  1. Несложный монтаж
  2. Универсальность

Особенности монтажных работ

Фундаментом всех работ является проект. В нем должны быть заранее рассчитаны и обозначены следующие моменты:

  • количество вытяжек;
  • длина труб;
  • ветки вентиляционных шахт.

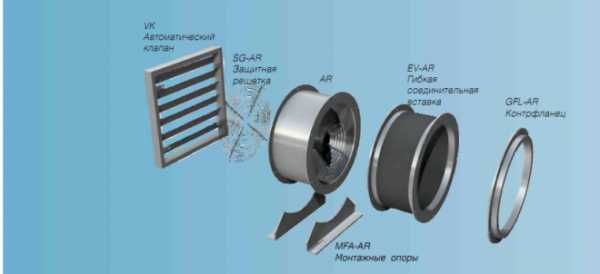

Канальные вентиляторы могут быть установлены в начале, конце, середине воздуховода.

При выборе сечения воздушного канала стоит остановить внимание на прямоугольной форме. Это подход наиболее разумный.  Форма шахты и вентилятора должна быть одинаковая. Там, где влажность особенно высокая, используются круглые влагоустойчивые вентиляторы канальные для вытяжки воздуха, диаметры следующие: 9, 10, 12, 12.5, 15, 20, 25, 30 см.

Интересные и полезные факты

Производительность можно повысить благодаря монтажу нескольких устройств параллельно.

Давление повышается с помощью последовательного подключения.

При установке вентиляционного оборудования могут быть смонтированы системы управления, что существенно упростит эксплуатацию. Тиристорные регуляторы можно использовать для изменения скорости оборотов рабочего колеса.



ventilaciya.info
