Реверсивный вентилятор канальный: как работает, виды, конструкция
Как работает
Вентиляционные системы имеют сложную и нередко разветвленную структуру, требующую использования различных промежуточных устройств для поддержания заданного режима функционирования. Аэродинамическое сопротивление воздуховодов, слабая естественная тяга, изменение условий функционирования оборудования в значительной степени снижает скорость потока и давление в каналах.
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Без дополнительных вентиляторов, поддерживающих параметры потока в определенных точках, транспортировка воздушных потоков может полностью прекратиться.
В зданиях общественного или коммерческого назначения, а также в жилых домах, помимо усиления скорости и давления, производится фильтрация и кондиционирование воздуха, обеспечивающие качественный микроклимат и санитарные требования по воздухообмену.
Что такое реверсивный канальный вентилятор?
Канальные вентиляторы являются отдельной категорией оборудования, предназначенного для увеличения производительности, создания необходимого давления и организации перемещения воздушных потоков в воздуховодах. Они могут быть установлены в начале канала для обеспечения вытяжки отработанного воздуха из помещений, либо вмонтированы в разрыв воздуховода для придания дополнительного импульса воздушной струе.
Нередко вентиляторы бывают снабжены дополнительной функцией реверса воздушной струи и называются реверсивными вентиляторами. Она используется для изменения направления потока, что позволяет перенаправлять потоки, отсекать задымленные помещения, прекращать доступ свежего воздуха в участки возгорания. Кроме того, изменение направления струи бывает удобно для перераспределения подачи с целью экономии ресурса оборудования. Например, если помещения пустуют, то полноценный воздухообмен в них нецелесообразен.
Бытовые канальные вентиляторы используются, в основном, для увеличения воздухообмена в ванных комнатах и кухнях. Они устанавливаются в начале вентиляционных каналов, расположенных в стенах здания. Нередко их устанавливают в оконных или стенных проемах, врезают в оконное стекло. В этом случае система каналов отсутствует, а вентиляторы работают в режиме обычной вытяжки.
Особенности конструкции
Канальные вентиляторы имеют осевую или радиальную конструкцию. Широко распространены осевые устройства, способные развивать высокую производительность. Для реверсирования струи достаточно изменить направление вращения. Это выполняется переключением питания электродвигателя вручную или с блока управления.
Не менее распространенными конструкциями являются радиальные прямоточные вентиляторы. Они более компактны по сравнению с обычными центробежными образцами, позволяют создавать давление в системе, усиливающее параметры потока и придающее ему дополнительный импульс. Конструктивно они похожи на осевые устройства, но крыльчатка представляет собой нечто среднее между обычным рабочим колесом радиального вентилятора и лопастями осевых образцов. При этом, в отличие от обычного аксиального вентилятора, прямоточные способны к созданию достаточно высокого давления, позволяющего обеспечить сохранение заданного режима транспортировки потока по всей длине канала или его участка.
Канальные вентиляторы обычно имеют электродвигатель с внешним ротором, имеющим хорошие эксплуатационные показатели и большой ресурс. При работе в практически непрерывном режиме, они не требуют обслуживания и редко нуждаются в ремонте на протяжении всего срока службы. Важная особенность таких устройств состоит в том, что они практически не шумят, что положительно сказывается на их работе и позволяет устанавливать большое количество устройств без изменения комфорта для людей.
Установку таких устройств рекомендуется производить в местах, доступных для демонтажа и замены вышедшего из строя вентилятора, так как остановка создает значительную помеху потоку, снижает скорость и давление воздуха, способствует образованию скоплений пыли или мелкого мусора.
Разновидности бытовых и промышленных устройств
Среди бытовых вентиляторов преобладают осевые устройства для установки в стеновые каналы. Они предназначены для монтажа на кухнях, ванных комнатах, иных помещениях, нуждающихся в активном и обильном воздухообмене. Установка таких вентиляторов проста — выходной патрубок вставляется в канал, устройство плотно прижимается к стене и фиксируется на ней при помощи шурупов.
Основная задача — подвод электропитания, для чего нередко требуется штробить стену для монтажа скрытой проводки.
Промышленные образцы чаще всего предназначены для установки в разрыв магистралей. Они размещаются непосредственно внутри канала и внешне напоминают вставку из участка трубы. Для качественной работы необходимо, чтобы присоединительные размеры воздуховодов и вентиляторов совпадали. Если этого не происходит, то приходится использовать различные фитинги — переходники, сопрягающие разные сечения или размеры. Например, канал квадратного сечения с круглыми патрубками вентилятора. Существует широкий выбор фитингов, позволяющий подобрать необходимый вариант практически для любой ситуации и присоединить нужный вентилятор в имеющуюся сеть каналов.
Полезное видео
Похожие статьи
rsvgroup.ru
Вентилятор оконный реверсивный приточно вытяжной
Как выбрать оконный вентилятор?
Благодаря небольшим габаритам и малому весу оконный вентилятор можно установить непосредственно в окно. Установка шумоизолирующих прокладок избавит от лишнего шума. Для установки оконных вентиляторов не понадобится значительных финансовых вложений. Большинство работ могут выполняться самостоятельно без привлечения сторонних специалистов.
Применяются такие устройства в разных сферах деятельности: производственных организациях, офисных компаниях, сферах общественного питания и в домашних условиях.
Монтируя оконный вентилятор в оконный проем, ее легко скрыть шторами или жалюзи, окна есть в каждой комнате, что позволит восстановить нормальную циркуляцию воздуха в проблемных зонах. Срок службы прибора достигает 10-15 лет, а различные варианты мощности, диаметров и технических особенностей позволяют подобрать оптимальный вариант для любой площади.
Разновидности
Существует огромное разнообразие вентиляторов. Их разделяют на бытовые и промышленные. Малая площадь или законченная отделка в квартире может мешать использовать крупные вентиляционные системы. В тоже время, осевой вентилятор с жалюзи может быть не менее эффективным, а в не которых случаях и более удобным прибором. Иногда створки жалюзи закрываются автоматически после выключения прибора.
Оконные вентиляторы классифицируют в зависимости от направления перемещения воздушной среды. Они бывают:
Большой популярностью пользуется осевой вентилятор оконный. Он прост в конструкции и обладает высоким КПД.
Оконный вентилятор имеет аналог – форточный, действующий по тому же принципу, с похожими характеристиками и габаритами. Не сложно понять из названия, что он устанавливается в форточку. Такие устройства рекомендуется покупать с крышкой. В положении «отключено» крышка защищает от проникновения воздуха извне.
Оконный форточный вентилятор
Для снабжения потока воздуха в больших объемах, уместно использовать трехфазный оконный вентилятор. Он обладает высокими характеристиками производительности, что позволяет им выступать в качестве помощниками в системах промышленного назначения.
Для установки на стенах и панелях используются осевые типы. Их особенность заключатся в удобстве установки. Они могут располагаться в любом положении. К ним относятся и реверсивные, которые имеют рабочее колесо, обеспечивающее одинаковую работу при любом направлении вращения лопастей.
Особенности современной техники для вентиляции
Бытовые устройства отличаются невысоким потреблением энергии, невысокой производительностью и небольшим шумом. В помещениях, где не предусмотрена система вентиляционных шахт, оптимальным решением является использование осевых вентиляторов. При подключении к питанию максимальное напряжение составляет 12 В и крутящий момент 3000 об/мин.
Современные бытовые вентиляторы оборудуются жалюзи, для герметичности при выключении прибора. Специальная наружная крышка предусматривает и исключение попадания осадков. Прямой и реверсивный режим работы обеспечивают смену направления потоков воздуха.
Очень удобно использовать осевые вентиляторы, но иногда больше выгоды можно извлечь из приточно-вытяжного (реверсивного) устройства. Такой оконный вентилятор одновременно удаляет грязный воздух, и обеспечивает помещение свежим воздухом.
Итак, перечислим особенности таких бытовых устройств:
- малые размеры;
- приемлемые цены;
- отличное выдерживание температурных показателей;
- легкая установка;
- регулирование скорости;
- низкий уровень шума.
Чему отдать предпочтение
При выборе стоит уделить внимания цели его использования. Для кухни подойдут вытяжные устройства. В комнату или зал отличным вариантом станет приточный тип. Для ванной комнаты и туалеты лучше использовать реверсивные. Но стоит учесть, что на устройстве обязательно должны быть установлены защитные жалюзи или крышка. Конечно, стоит отдать предпочтение автоматически закрывающимся жалюзи, но стоимость будет чуть выше.
Оконные вентиляторы обеспечивают постоянное обновление воздуха в помещении. Это очень важно не только в офисах, где свежий глоток воздуха добавляет энергии, но и дома, когда хочется расслабиться после трудового дня.
Поэтому бытовые устройства для вентиляции становятся отличным решением в разнообразных зданиях.Как выбрать оконный вентилятор?
Многим жителям многоквартирных домов знакома проблема вентиляции воздуха. Несмотря на то, что оконный вентилятор позволяет недорого и быстро устранить проблему с отсутствием подмеса воздуха, они мало
Источник: klivent.biz
Найдено в интернете по запросу «вентилятор оконный реверсивный приточно вытяжной»
Как выбрать оконный вентилятор для квартиры?
Оконный вентилятор – одни из современных эффективных способов обеспечения вентиляции в комнате. Его монтаж возможен непосредственно в окно, заменив его часть или выполнив вырез соответствующей формы в стекле. Установка оконного вентилятора не требует значительных финансовых или временных затрат. Многие работы можно выполнить самостоятельно, не привлекая специалистов со стороны .
Использование небольших оконных вентиляторов характерно для жилых помещений, офисов и заведений общественного питания. В производственных зданиях используются вентиляторы большей мощности. Они позволяют поддерживать чистоту воздуха при постоянном притоке загрязняющих веществ.
Устанавливая вентилятор в оконный проем, его несложно скрыть шторами или жалюзи. При помощи таких вентиляторов можно, как создать полноценную вентиляционную систему, так и улучшить циркуляцию воздушных масс в застойных зонах. Срок эксплуатации таких приборов составляет 10-15 лет, а широкий выбор устройств по мощности, габаритам и особенностями использования дает возможность выбрать наилучший вариант для любой комнаты.
Виды оконных вентиляторов
Оконных вентиляторов существует огромное количество. В первую очередь они разделяются на промышленные и бытовые. Промышленные устройства обладают значительными габаритами и высокой мощностью. Поэтому их сферой использования являются крупные здания, в квартирах и частных домах их не используют. Особенностью работы промышленных устройств является работа от трехфазного тока.
Осевой оконный вентилятор является весьма удобным бытовым прибором, который предназначен для обслуживания небольшой площади. Многие модели имеют жалюзи или крышки, закрытие которых согласованно с выключением прибора.
Осевой оконный вентилятор
В зависимости от конструкции выделяют:
- Вытяжные.
- Приточные и совмещенные.
- Приточно-вытяжные вентиляторы.
Вытяжные устройства предназначаются для удаления загрязненного воздуха. Они устанавливаются в кухнях, ванных, туалетах, мастерских и лабораториях.
Приточные вентиляторы позволяют создать приток свежего воздуха в офисные помещения и жилые комнаты, где нет потребности в удалении грязного воздуха.
Повышенное давление, которое создает оконный приточный вентилятор, будет способствовать более быстрой вытяжке воздуха через вентиляционные каналы. Наибольшей эффективностью обладает система приточно-вытяжного типа . которая одновременно удаляет загрязненный воздух и обеспечивает приток чистого воздуха с улицы. Такие функции выполняет оконный реверсивный вентилятор, который оснащен электродвигателем соответствующего типа.
Разновидностью оконных вентиляторов являются устройства, которые устанавливаются в форточку.
Для этой цели рекомендуется использовать оконный вентилятор с крышкой. В отключенном состоянии крышка обеспечивает защиту помещения от проникновения внешнего воздуха и потерь тепла.
Особенности вентиляторов для окон
Устройства бытового назначения характеризуются небольшой мощностью. Они потребляют 15-25 Вт. С другой стороны, их конструкция обеспечивает невысокий уровень шума.
Оконный вентилятор с жалюзи
Бытовой вытяжной оконный вентилятор совершает до 3 тыс. об/мин. Такие вентиляторы хорошо приспособлены для эксплуатации при значительной разнице температур между помещением и улицей, которая достигает максимума в зимний период. Изменение погодных условий также не оказывает влияния на эффективность работы этих вентиляторов. Корпус и основные элементы вентилятора изготавливаются из пластика, устойчивого к разным воздействиям – повешенной температуре, ударам, ультрафиолетовым лучам. Он может эксплуатироваться при температурах от +50°С до -50°С.
Важным вопросом является сохранение тепла. Для этого был разработан оконный вентилятор с жалюзи. Альтернативой жалюзи является крышка. Вентиляторы с жалюзи закрываются при отключении двигателя. Для исключения щелей между корпусом и окном предусмотрены уплотнительные полосы из мягкой резины. У вентиляторов с крышкой при её закрытии двигатель выключается, что упрощает управление устройством. Плюсом такой конструкции выступает отсутствие обратной тяги.
Выбор вентиляторов
Основным вопрос при выборе вентилятора является цель его применения:
- Для кухни, ванной и санузла — подойдут вентиляторы вытяжного типа.
- В комнату отдых или зал — рекомендуется установить приточные вентиляторы.
- Устройства приточно-вытяжного типа одинаково хорошо подходят для всех задач.
Рекомендуется использовать приборы с защитными жалюзи или крышкой. Идеальным вариантом является устройство, снабженное жалюзи с автоматическим закрытием.
Однако их стоимость более высока, чем у приборов простой конструкции.
Чтобы принять правильное решение, как выбрать оконный вентилятор, следует обратить внимание на его основные параметры – производительность, мощность, габариты. Они определяют возможности устройства и способ его эксплуатации. Наибольшей популярностью пользуется осевой вентилятор наиболее простой конструкции, который характеризуется высоким КПД и хорошей аэродинамикой.
При выборе необходимо принимать во внимание объем перемещаемого воздуха и назначение помещения. Важным параметром выступает количество смен всего воздуха в помещении за час.
Рекомендованным значением параметра для спальни и жилых комнат выступает 2-6 раз, туалета 6-10 раз, а для кухни 10-145 раз.
Зная размеры помещения, в которое планируется установка вентилятора, несложно рассчитать требуемую производительность системы. Например, для кухни объемом 30 м 3 потребуется вентилятор производительностью не менее 300 м 3 /ч.
Форточный вентилятор может стать хорошей альтернативой оконному. В первую очередь при его выборе нужно обращать внимание на габариты устройства и оснащение защитой – жалюзи или крышкой. При этом такой вентилятор не должен занимать чрезмерно много места или мешать попаданию солнечного света.
Также советуем почитать:
Виды и устройство вентиляторов для дымоудаления
Как выбирать оконный кондиционер и его преимущества
Лучшие бытовые очистители и увлажнители воздуха — рейтинг моделей
Окна для дымоудаления с электроприводом
Как выбрать оконный вентилятор для квартиры?
Оконный вентилятор – одни из современных эффективных способов обеспечения вентиляции в комнате. Его монтаж возможен непосредственно в окно, заменив его часть
Источник: climanova.ru
klimat-vdome.ru
2.1 Реверсивный осевой вентилятор. Виды и конструкция вентиляторов
Похожие главы из других работ:
Виды и конструкция вентиляторов
2.2 Вытяжной осевой вентилятор
Осевые вытяжные вентиляторы ( по одному на 6 — 10 агрегатов) располагают на потолке или стонах так, чтобы все помещение хорошо проветривалось. Для автоматического пуска и остановки вентиляторов используют термостаты…
Виды и конструкция вентиляторов
3. Шахтный вентилятор
Вентилятор шахтный — составная часть вентиляторной установки. По принципу действия вентиляторы шахтные делятся на центробежные и осевые…
Виды и конструкция вентиляторов
4. Канальный (тангенциальный) вентилятор
вентилятор центробежный монтажный шахтный Канальные вентиляторы, предназначенные для перемещения воздушной массы по каналам вентиляции, устанавливают непосредственно в каналы воздуховодов…
Оборудование и деятельность ОАО «ЕВРАЗ НТМК»
5.7 Производство осевой заготовки
Впервые в России на ОАО «НТМК» разработана и внедрена технология изготовления осевой заготовки из вакуумированного непрерывно-литого металла. На ГУП «Уралвагонзавод» изготовлена опытная партия осей из непрерывно-литых заготовок…
Основные элементы моторно-осевого подшипника и подвески тягового электродвигателя
1.1.1 Моторно-осевой подшипник
Назначение. Моторно-осевые подшипники при опорно-осевом подвешивании тягового двигателя служат опорой его на ось колесной пары…
Проектирование сушильной установки А1-ОРЧ-500 для сгущения крови убойных животных
6. Аэродинамический расчет участка фильтр-вентилятор-калорифер-камера
Потребную поверхность рукавных фильтров определяем по формуле. (6.1), где — расход воздуха на сушку, м/ч; — удельная нагрузка на фильтр, м/() — (6.2), Где V — удельный объём воздуха, м/кг Lg — расход воздуха на сушку, кг/ч м/ч (6.3) (6…
Проектирование сушильной установки А1-ОРЧ-500 для сгущения крови убойных животных
10. Аэродинамический расчет участка камера-циклоны-вентилятор
Расчет циклона основывается на данных о содержании пыли на выходе и распределении частиц высушиваемого материала по размеру. Эти данные получают непосредственно из испытаний установки. Поскольку такие данные отсутствуют…
Проектирование турбокомпрессора для двигателя с мощностью 1250 кВт
3. Расчёт осевой турбины
1. Исходные данные для расчета турбины: кг/с. мин-1 2. Коэффициент импульсности расхода: 3. Расчетный расход через турбину: кг/с. 4. Внутренний КПД турбины (без поправки на импульсность): Принимается 5. Поправочный коэффициент на импульсность: 6…
Проектирование электронасосного агрегата
1.9.2 Разгрузка осевой силы Т1
Разгрузку осевой силы выполним вторым уплотнением на заднем диске колеса и отверстиями в заднем диске. На заднем диске колеса выполняется точно такое же уплотнение, как переднее, а также в нем (у втулки) сверлятся отверстия…
Разработка конструкции клети с трехвалковым калибром для прокатки сортовых профилей до 40 мм
3.1.3 Расчет осевой силы на шестерне
, (3) где: осевой коэффициент силы. При угле наклона зуба равном ….
Разработка технологических процессов изготовления детали «Корпус разъема»
1. Расчет осевой силы
Крутящий момент сил резания при сверлении рассчитывается по формуле: [H?м], Осевая сила резания при сверлении рассчитывается по формуле [H], где М- крутящий момент сил резания; P0- осевая сила на инструменте; CM,Cp- коэффициенты…
Расчет барабанной сушильной установки
5.3 Вентилятор подачи
Определяем сначала объемный расход воздуха, необходимый для горения мазута…
Расчет теплообменной установки – шкаф пекарский
3.1 Вентилятор
Вентиляторами называют центробежные машины для нагнетания или отсасывания воздуха или газов при небольшом давлении. В осевых вентиляторах поток за счет давления, создаваемого вращающимися лопастями, движется вдоль оси рабочего колеса…
Тепловые расчеты кольцевой нагревательной печи
1.2.4 Вентилятор горения воздуха
Количество 1 шт. ( без резерва ) Рабочая среда воздух Производительность 40.000 нм /ч Статическое давление 107 мбар Число оборотов вентилятора 1485 об./мин.с шумоглушителем макс…
Установка сушильная
4.2 Вентилятор подачи воздуха на горение топлива
Вентилятор и топка смонтированы на открытой площадке, защищенной от атмосферных осадков индивидуальным навесом. Воздух от вентилятора подается по параллельным воздуховодам, поэтому расчет проводится по линии наибольшего сопротивления, т.е…
prod.bobrodobro.ru
Осевые реверсивные вентиляторы ВО-16-308-Р — ООО «Динакор»
Общие сведения
Изготавливается 14 основных типоразмеров вентиляторов с номинальным диаметром рабочих колес от 315 до 1600 мм. Количество лопаток рабочего колеса — 6. Лопатки образуют угол (17°,22°,27° ,32°, 37°,42°) относительно плоскости вращения. Возможность регулирования расхода воздуха посредством поворота лопастей – основные преимущества осевых реверсивных вентиляторов.
Коэффициент реверсивности — 1. Комплектуются общепромышленными электродвигателями (380 В) или однофазными электродвигателями с внешним ротором (220 В).Вентиляторы применяемые в сушильных камерах в условиях повышенной влажности и температуры могут комплектоваться электродвигателями в термовлагостойком исполнении. Возможно изготовление осевых вентиляторов с электродвигателями вынесенными за пределы воздушного потока ( клиноремённой передачей-6 исполнения и соединением через муфту-3,4,5 исполнение)
Особенности конструкции
Аэродинамический профиль лопаток обеспечивает высокий КПД, а зигзагообразная кромка способствует снижению уровня шума.
Варианты изготовления
— общего назначения из углеродистой стали;
— коррозионностойкие из нержавеющей стали (К1).
Область применения
Применяются для перемещения воздуха в прямом и обратном направлениях изменением
направления вращения рабочего колеса.
Осевые реверсивные вентиляторы ВО-16-308-Р предназначены для использования в системах общепромышленной и технологической вентиляции, сушки древесины и лекарственных растений, производства макаронных изделий, разморозки рыбы и мяса в пищевой промышленности, улучшения теплообмена на компрессорных станциях и в других областях промышленности
Условия эксплуатации
Температура окружающей среды от -40°С до +40°С . Умеренный климат, 2-я и 3-я категории размещения по ГОСТ 15150.(при использовании общепромышленных электродвигателей) При защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Используются для перемещения воздушных и других сред, с содержанием пыли и твердых примесей не более 10 мг/м3 и не содержащих взрывчатых веществ, липких и волокнистых материалов.
Вентилятор ВО 16-308-Р № | Параметры электродвигателя | Параметры при температуре воздуха 200с | |
Производительность по воздуху 103м3 | Полное давление,Па | ||
3,15 | 0,12 квт ,1450об/мин | 0,3-1,7 | 115-40 |
0,55квт,2850об/мин | 0,7-3,4 | 450-150 | |
0,06*квт 1360об/мин | 0,3-1,5 | 100-30 | |
4 | 0,18-0,37квт,1450об/мин | 0,7-4,8 | 190-55 |
1,5квт,2850об/мин | 1,4-6,4 | 715-210 | |
0,18*квт,1360об/мин | 0,7-3,0 | 160-50 | |
4,5 | 0,37-0,75квт,1450об/мин | 1,0-6,9 | 240-70 |
2,2квт,2850об/мин | 2,0-9,2 | 905-265 | |
5 | 0,55-1,1квт,1450об/мин | 1,4-9,4 | 295-85 |
5,6 | 0,37-0,55квт,950об/мин | 1,3-8,6 | 160-45 |
1,1-2,2квт,1450об/мин | 1,9-13,2 | 370-110 | |
6,3 | 0,55-1,1квт,950об/мин | 1,8-12,3 | 200-60 |
1,5-4квт,1450об/мин | 2,7-18,8 | 465-135 | |
7,1 | 0,37квт,750об/мин | 1,9-9,2 | 150-45 |
1,1квт,950об/мин | 2,6-12,0 | 250-75 | |
4квт,1450об/мин | 3,9-18,3 | 585-170 | |
8 | 0,75квт,750об/мин | 2,8-13,1 | 200-60 |
1,5квт,950об/мин | 3,6-16,8 | 320-90 | |
5,5квт,1450об/мин | 5,6-26,1 | 740-215 | |
9 | 1,5квт,750об/мин | 4,0-18,7 | 250-75 |
3квт,950об/мин | 5,1-23,9 | 400-120 | |
11квт,1450об/мин | 8,0-37,2 | 940-270 | |
10 | 2,2квт,750об/мин | 5,5-25,7 | 295-85 |
5,5квт,980об/мин | 7,0-32,8 | 475-140 | |
11,2 | 4квт,750об/мин | 7,7-36,1 | 390-115 |
7,5квт,950об/мин | 9,9-46,0 | 620-180 | |
12,5 | 7,5квт,750об/мин | 10.7-50,2 | 485-140 |
11квт,950об/мин | 13,7-64,0 | 775-120 | |
14 | 11квт,750об/мин | 15,1-70,6 | 605-175 |
16 | 22квт,750об/мин | 22,6-105,4 | 790-230 |
Могут комплектоваться защитными решетками.
Под заказ изготавливаются осевые вентиляторы из других материалов (нерж.сталь, алюминий, титан).
Варианты исполнения вентиляторов — с фланцами для крепления к круглым или прямоугольным воздуховодам, с подставкой для установки на горизонтальной поверхности.
| Вентилятор | Размеры,мм | |||||||
D | A | M | B | H | D1 | D2 | Lmax | |
| ВО-16-308-3,15 | 316 | 356 | 356 | 356 | 376 | 356 | 356 | 140*/265 |
| ВО-16-308-4 | 401 | 441 | 441 | 441 | 461 | 441 | 441 | 140*/265/340 |
| ВО-16-308-4,5 | 451 | 491 | 491 | 491 | 507 | 491 | 491 | 265/350 |
| ВО-16-308-5 | 502 | 562 | 562 | 562 | 621 | 562 | 562 | 350 |
| ВО-16-308-5,6 | 562 | 624 | 624 | 624 | 693 | 624 | 624 | 375 |
| ВО-16-308-6,3 | 632 | 692 | 692 | 692 | 751 | 692 | 692 | 340/420 |
| ВО-16-308-7,1 | 712 | 772 | 772 | 772 | 809 | 772 | 772 | 340/420 |
| ВО-16-308-8 | 802 | 862 | 862 | 862 | 913 | 862 | 862 | 375/480 |
| ВО-16-308-9 | 902 | 966 | 966 | 966 | 1015 | 966 | 966 | 375/485 |
| ВО-16-308-10 | 1002 | 1082 | 1082 | 1082 | 1161 | 1082 | 1082 | 485 |
| ВО-16-308-11,2 | 1123 | 1203 | 1203 | 1203 | 1303 | 1203 | 1203 | 510/565 |
| ВО-16-308-12,5 | 1253 | 1333 | 1333 | 1333 | 1433 | 1333 | 1333 | 665 |
| ВО-16-308-14 | 1404 | 1504 | 1504 | 1504 | 1604 | 1504 | 1504 | 710 |
| ВО-16-308-16 | 1604 | 1704 | 1704 | 1704 | 1824 | 1704 | 1704 | 950 |
Программа подбора осевых реверсивных вентиляторов ВО 16-308 Р Скачать
Низковольтные шкафы автоматического
и полуавтоматического управления процессами в сушильных камерах
Могут выполнять следующие функции.
1) Переключение направления вращения рабочего колеса с промежуточным режимом «пауза» до полной остановки рабочего колеса.
2) Регулирование оборотов вращения электродвигателя вентилятора посредством частотного преобразователя или тиристорного регулятора оборотов, в зависимости от типа двигателя вентилятора, либо двухскоростных электродвигателей
3) Программирование временного интервала переключения реверса вентилятора.
4) Автоматическое поддержание необходимых параметров воздуха в камере.
5) Управление отопительным агрегатом.
6) Цифровая индикация параметров (температура и влажность воздуха, время).
7) Защита электродвигателем от перегрузки, перегрева, короткого замыкания ,
перекоса и пропадания фаз и других аварийных режимов.
8) Звуковая и световая сигнализация аварийных режимов.
9) Автоматика управления основана на применении современных эффективных микропроцессорных средствах измерения, контроля и управления параметрами технологического процесса сушки материала.
10) Силовая часть и автоматика собраны в одном щите, что повышает компактность, улучшает техническое обслуживание и ремонт системы управления.
dinakor.com
Реверсивные вентиляторы
Реверсивные вентиляторы могут применяться для удаления мусора из радиатора с охлаждением двигателя, что позволяет повысить его производительность. В результате срок службы двигателя увеличивается.
Как работают реверсивные вентиляторы CTP 1. Когда при выключенном двигателе переключатель зажигания зафиксирован в отключенном положении, любые требуемые предохранители удалены, вы готовы установить реверсивный вентилятор. Красный индикатор «ОПАСНО», входящий в комплект поставки вентилятора,также должен быть прикреплен к панели переключателя зажигания.
2. Поверните каждую лопасть по отдельности простым нажатием внутрь (по направлению к ступице), чтобы сжать пружину, а затем начните их вращать; они должны вращаться только в одном направлении.
3. После того, как лопасти начинают вращаться, вам больше не нужно удерживать нажатие; продолжайте вращать лопасти до установки в нужное положение.
4. После того, как лопасти полностью поворачиваются в требуемом положении, они «спружинят» наружу и установятся на место. Теперь лопасти невозможно повернуть, не выдвигая их снова внутрь. Реверсирование одной лопасти завершено; совершите ту же процедуру с оставшимися лопастями так, чтобы все они находились в одинаковом положении.
5. Теперь, когда все лопасти повернуты, вентилятор заставит воздух дуть в противоположном направлении. Теперь можно включить предохранители, разблокировать ключ зажигания и продолжить работу оборудования с повышенным комфортом.
| Каталожный номер | Описание | Модель техники |
| 1251362 | REVERSIBLE FAN | D6R, D7H, D8N |
| 1479672 | REVERSIBLE FAN | D8K, 572R |
| 1003607 | STANDARD FAN | 14H, 120H, 160H, 140H, 135H |
| 1S0572 | STANDARD FAN | D8, D8H |
| 2040910 | STANDARD FAN | 320C, 330C |
| 2459343 | STANDARD FAN | 320D, 320D L, 321D LCR |
| 2P8907 | STANDARD FAN | 12G, 120G, 130G, 160G, 14G |
| 2S4638 | STANDARD FAN | 637, 633C, 631C, D8H |
| 3N2444 | STANDARD FAN | 255 |
| 4I7592 | STANDARD FAN | 320, 320L, 320N |
| 4N2572 | STANDARD FAN | 330 |
| 4N3092 | STANDARD FAN | C9, 350, 350L |
| 4N3339 | STANDARD FAN | 3516, C15 |
| 4N8344 | STANDARD FAN | 955L, D5B, 943, 953, 936E |
| 4N8871 | STANDARD FAN | D4H |
| 5I8000 | STANDARD FAN | 320, 320L, 320N, 315C, 315CL |
| 5M5880 | STANDARD FAN | D5, 950, 951, 955 |
| 5S1421 | STANDARD FAN | 966C, D7E |
| 6I1363 | STANDARD FAN | 910, 931 |
| 6N0590 | STANDARD FAN | D9G, D9N, 594 |
| 7E3557 | STANDARD FAN | D7R |
| 7N0476 | STANDARD FAN | 963B |
| 7S0542 | STANDARD FAN | 951B, 950, D5, D4, 920, 930 |
| 7S0543 | STANDARD FAN | D5 |
| 7S0546 | STANDARD FAN | D6G2, D6D, D6E, 966C, 977L |
| 8N0036 | STANDARD FAN | 235C, 235D, 627B |
| 8N6584 | STANDARD FAN | D6D |
| 9M1904 | STANDARD FAN | 955K |
| 9N6010 | STANDARD FAN | 322C, 325, 325L |
| 9S9696 | STANDARD FAN | D7G, D7F |
| 1423391 | STANDARD FAN | 416C |
ctp-rus.ru
Что такое канальный вентилятор, его модификации и варианты использования
Все мы знаем о важности правильной работы вентиляции в жилых, производственных и складских помещениях. В этой статье хотелось бы поговорить о наиболее популярной и современной канальной . Рассмотреть некоторые модели вентиляторов, какие они бывают и как правильно их выбрать, некоторые особенности их применения и монтажа.
Канальная вентиляция — это набор различных устройств, которые монтируются непосредственно в шахты воздухопроводов. Существует три типа такой системы, которая различается сечением вентиляционных каналов: с прямоугольными и круглыми воздуховодами, а также смешанного типа. Основным ее преимуществом являются компактность и простота монтажа, а также возможность установки каналов и оборудования между подвесным и основным потолком. Благодаря этому она стала так популярна среди дизайнеров помещений, которые, благодаря особенностям монтажа, могут осуществлять самые разные авторские решения внутреннего убранства жилища.
Оборудование для вентиляции канального типа
Одним из самых важных приборов, для функционирования данной системы является канальный вентилятор. Они применяются для осуществления через систему каналов. Сегодня производится три основных типа:
- Для круглых шахт. Это оборудование наиболее распространено, так как воздухопроводы такого сечения более практичные и имеют минимальное сопротивление. Как правило, это осевые вентиляторы, но бывают конструкции, где применяются центробежные канальные вентиляторы.
Квадратные. Они устанавливаются в шахты такой же формы. Имеют одинаковую с круглыми пропускную способность, но используются намного реже, в связи с большим расходом материала. Так же, как и канальные вентиляторы круглого сечения, они бывают как аксиальными, так и радиальными.- Вентиляторы канальные прямоугольные используются для каналов прямоугольного сечения, там, где ограниченное пространство между подвесным и основным потолком. Ввиду своей конструкции, чаще всего такие приборы бывают центробежными.
Квадратные. Они устанавливаются в шахты такой же формы. Имеют одинаковую с круглыми пропускную способность, но используются намного реже, в связи с большим расходом материала. Так же, как и канальные вентиляторы круглого сечения, они бывают как аксиальными, так и радиальными.

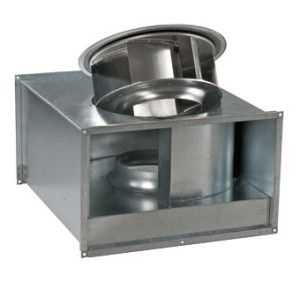

Вентиляторы канальные прямоугольные используются для каналов прямоугольного сечения, там, где ограниченное пространство между подвесным и основным потолком. Ввиду своей конструкции, чаще всего такие приборы бывают центробежными.Но это довольно упрощенное представление о канальных вентиляторах. На языке специалистов все агрегаты такого типа делятся всего на две, но очень большие группы приборов – это канальные вентиляторы с прямоточными радиальными вентиляторами и канальные вентиляторы со спиральным корпусом. Если первая группа приборов может применяться для всех типов воздухопроводов, то вторая – только для прямоугольных.
Делаем выбор, основываясь на основных функциях
Многие люди часто задаются вопросом, какой канальный вентилятор выбрать. Мы постараемся ответить на этот вопрос.
- Прежде всего, такой тип приборов выбирают по размерам и форме сечения каналов.
- Вторым критерием в выборе этих агрегатов является их мощность — чем она больше, тем лучше производительность.
- Немаловажным фактором также является воздухообмен, т. е. сколько раз за определенный промежуток времени происходит процесс полной смены окружающего воздуха. Рассчитать эту характеристику очень просто: для этого нужно его мощность разделить на объем помещения.
- Многие забывают и о еще одну важную характеристику, это скорость воздушного потока. Специалисты советуют приобретать устройства, выдающие скорость не менее 11м/с, но не более 14 м./с. При меньшей – его работа будет малоэффективной, если будет скорость воздушного потока больше, то может резко возрасти уровень шума.
- В современных жилищах остро стоит вопрос об экономии жизненного пространства, поэтому он должен иметь небольшие размеры и без помех помещаться в уже готовые воздушные каналы.
Важно!
Квадратные и прямоугольные вентиляторы производятся из металла, а круглые — из высококачественного пластика, поэтому металлический корпус более прочен и долговечен, а пластиковый, лучше поглощает шумы. Выбор всегда остается за потребителем.
Если у вас в жилище планируется установка канальной вентиляции, то задумайтесь о приобретении бесшумного . Все эти агрегаты довольно слабо шумят, но в жилом помещении актуально установить устройство с шумоизолированным исполнением корпуса. Они имеют ряд преимуществ:
- За счет изолированного корпуса, на нем выпадает меньшее количество конденсата.
- Корпус выполнен из своеобразных сэндвич-панелей, которые эффективно противостоят шуму и вибрации.
Использование в быту реверсивных вентиляторов
Как вам уже известно, что любая вентиляция, работает на основе притока воздуха с одной стороны и вытяжки – с другой. В более современных системах используются реверсивный канальный вентилятор, благодаря которому реализуется сразу две функции, обеспечивающие приток воздуха в помещение и удаление отработанного, за счет изменения направления движения ротора, и соответственно крыльчатки.
Важно!
Для более эффективной работы вентиляции, специалисты рекомендуют устанавливать реверсивные вентиляторы в паре, с одновременным переключением. Один будет работать на всасывание, а другой – на приток, а изменение направления движения воздуха будет происходить синхронно, одним переключением рубильника.
Они изготавливаются из искробезопасных материалов, таких как сталь, нержавейка, латунь и прекрасно подходят для бытовых нужд, так как могут работать в температурном диапазоне от-40 до +40 град/с. Но есть один существенный недостаток — они предназначены только для перекачивания чистого воздуха, без большого количества пыли, и влаги. Это говорит о том, что для бассейнов и ванных комнат, эти приборы использовать не рекомендуется.
В некоторых случаях специалисты рекомендуют использовать канальный вентилятор с обратным клапаном. Прежде всего, это целесообразно там, где принудительная вентиляция выведена на улицу и при ее отключении возникает обратная тяга, с проникновением в жилище холодного воздуха. Так вот, чтобы этого не случилось, производители предусмотрели наличие обратного клапана.
Клапаны бывают трех вариантов исполнения: управляемые, самозакрывающиеся и пассивные. Управляемый клапан работает от электричества и снабжается датчикам, который управляет заслонкой. Самозакрывающиеся — больше всего применяются для бытовых нужд. Под действием движения воздуха клапан открывается, а как только прекращается его подача, он, с помощью пружины захлопывается. Это неплохое решение для санузлов и кухонь.
Третий вид клапанов также используется в быту, но для вертикальных воздуховодов, там, где гравитация «помогает» закрыть клапан в случае прекращения воздушного потока. Хоть эта конструкция обратного клапана может защитить вас от неприятных запахов из соседней квартиры, но сегодня они не пользуются спросом.
Особенности установки: практические советы
Это первое и самое важное требование. Монтаж разных по конструкции вентиляторов практически ничем не отличается друг от друга.
- Прежде всего, ознакомьтесь с документацией к выбранному агрегату.
- Соблюдайте последовательность работ, указанную в тех. документации, а также технику безопасности при работе с электричеством.
- Убедитесь, что ваш прибор соответствует климатическому исполнению и необходимым уровнем защиты.
- Крепить прямоугольный вентилятор можно в любом положении.
Важно!
Соблюдайте направление воздушного потока, указанного стрелкой на его корпусе. - Электропроводка подключения должна быть закреплена и скрыта посредством пластикового короба.
Важно!
Не допускается провисание проводов, дабы исключить их повреждение. - Производите монтаж так, чтобы не было доступа к вращающимся деталям вентилятора.
Важно!
Предусмотрите пространство для проведения в дальнейшем профилактических работ.
Вентилятор — это сердце всей вентиляционной системы. Не экономьте на специалистах. Они установку выполнят быстрей и с гарантией качества, ведь правильный монтаж – это залог ее эффективной работы.
ventilationpro.ru
