Столярный верстак своими руками | Дом сначала

Простой, но устойчивый верстак снабжен столярными тисками и ячейками для хранения столярного инструмента: стамесок, напильников, струбцин и т.д. На сайте уже есть примеры столов для работы с электрическим инструментом:  стол для ручного фрезера и лобзика,  самодельный верстак для электрического лобзика, а данный столярный верстак скорее предназначен для работы с ручным инструментом.

Первым делом изготавливаем ножки верстака, для этого циркулярной пилой по направляющей нарезаем из фанеры полосы.

Теперь склеиваем полосы между собой.

Фрезером и прямой фрезой делаем выборку в ножке на глубину 20 мм, потом в этот паз будет установлена нижняя полка.

Переходим к изготовлению каркаса стола, вырезаем полосы фанеры и в одной из них делаем вырез под верстачные тиски.

Для сборки короба применяем ламели и фрезер для ламелей. Но также можно использовать шканты.

На клей ПВА собираем короб. Проверяем прямоугольность измеряя диагонали и зажимаем струбцинами до полного высыхания клея.

На шурупы к коробу прикрепляем ножки.

Вклеиваем нижнюю полку.

Размечаем и изготавлеваем полку для ручного инструмента. Она так же как и нижняя полка задвигается в пазы на ножках.

Крепим полки для инструмента на конфирматы. Для этого засверливаемся и снимаем фаску, на фото специальное сверло по дереву под конфирмат, которое одновременно сверлит и снимает фаску. Но можно обойтись обычным сверлом и например шарошкой.
Утапливать конфирмат нужно обязательно, так как эта сторона полки будет использоваться как направляющая для ящика.

Основа стола готова.

Изготавливаем ящик под столешницу.

Для этого нам понадобится четыре полосы фанеры для стенок ящика и лист для дна.

На внутрених сторонах двух боковых стенок ящика делаем пазы под дно ящика. А на внешних сторонах этих стенок нужно выфрезеровать пазы по которым ящик ездить по боковым полкам. Соответственно нужно или подобрать фрезы: меньшую такую же как толщина дна, а большую такую как толщина боковых полок плюс один миллиметр. Либо можно использовать фрезы меньшего диаметра, но выбирать паз за два прохода.

Для крепления боковых стенок будем использовать шканты:  засверливаемся в торцах стенок под шканты, переносим центры отверстий под шканты на боковые поверхности сопрягаемых стенок и на столярный клей собираем стенки и дно.

С помощью потайных шурупов крепим дно к передней и задней стенке ящика. Предварительно засверливаемся в торце стенки прямо через дно, специальным фаскоснимателем или шарошкой обрабатываем отверстия. Преимущество потайных шурупов за них не зацепишся, так как они утоплены в поверхность ящика.

Переходим к изготовлению столешницы.

Вырезаем и склеиваем два листа фанеры между собой. Большая толщина столешницы добавит верстаку прочности.

Нарезаем полоски фанеры под основу столешницы. Причем каждая сторона будет склеиватся из двух листов фанеры.
С помощью специальных шкантов будем соединять полосы в короб, применние специальных шкантов в данном случае необходимо для усиления соединения. В принципе можно обойтись обычными — круглыми шкантами, но тогда придется выполнить соединение не двумя, а минимум четырьмя шкантами.

Склеиваем полосы фанеры между собой.

Теперь сверлим отверстия для установки верстачных тисков.

Собираем основу столешницы с помощью шкантов, клея и струбцин. Не забываем проверить прямоугольность короба для этого сравниваем диагонали короба. Следущим этапом будет приклеивание столешницы к основе с помощью усиленных шкантов.

Когда клей высохнет, разметим отверстия под упоры. Чтобы просверлить их желательно использовать дрель со стойкой и сверло Фоснера, тогда отверстия получается ровными и точными.

Теперь из полосок фанеры нужно склеить прижим столярных тисков. Просверлить в нем отверстия под металлические элементы тисков.

Механизм тисков можно купить или снять со старого верстака. Часто на старых пришедших в негодность верстаках остаются исправные части столярных тисков их можно использовать в самодельном верстаке.

Собираем верстачные тиски.

Прикручиваем их к столешнице.

Защелкиваем скобки предотвращающие выпадение направляющих из верстака.

Изготовление ручки для тисков.

Для ручки нам потребуется длинная круглая деревянная палка с диаметром чуть меньше отверстия под ручку в тисках, коронка по дереву с диаметром на 15-20мм больше чем диаметр палки.

Отрезаем палку нужной длинны, из фанеры коронкой изготавливаем две деревянные шайбы. В центре торцов палки нужно сначала просверлить отверстие под шуруп. Затем крепим первую шайбу к торцу палки, потом вставляем палку в тиски и крепим вторую шайбу.

Изготовление упоров.

Для изготовления упоров нам потребуются обрезки круглой деревянной палки и квадратики из толстой фанеры. Тем же самым сверлом, что мы сверлили отверстия под упоры в столешнице, сверлим отверстие по центру фанерного квадратика на половину глубины. В углубление вставляем кусочек круглой палки и с помощью шурупа прикрепляем квадрат из фанеры. Всего нужно изготовить 4 упора.

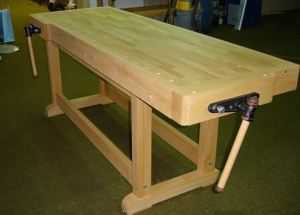

Самодельный столярный верстак готов.

Опубликовал: admin - 2 Июл, 2013, г. Запомнить статью:

Соседние записи в этой категории:

domsnachala.ru

Как сделать столярный верстак своими руками

Для каждого мастера или резчика по дереву основным из вопросов был и всегда будет: как изготовить столярный верстак? Универсальный верстак удобно расположенный и налаженный под мастера позволяет работать быстро и качественно. Поэтому стоит изготовить его своими руками, к тому же это позволит сэкономить довольно приличные деньги, которые вы бы отдали за хороший магазинный вариант. Когда я впервые задался этим вопросом, я не долго думая взял четыре толстенных бревна, вкопал их в землю, соединил их между собой сверху и снизу, высоту столбов сделал на уровне опущенной руки. Затем соорудил крышку из толстых сосновых брусков и прикрепил ее к ножкам верстака. Верстачные тиски снял со школьного верстака. И наконец всю эту конструкцию через уголок прикрепил к стене в мастерской. Получилось довольно прочно, хотя смотрелось грубовато. В этой статье я предлагаю несколько вариантов, потому как вкусы и запросы у всех разные. Хочу отметить, что столярный верстак должен быть достаточно прочным, особенно в соединениях, а сама столешница достаточно толстой. Крепить верстак лучше к полу. Вариант как на первой фотографии подойдет для легкого строгания вдоль, когда не требуется прилагать особых усилий. Он  можно сказать, переносной, вполне сойдет за школьный. Собирается на болтах, которые прикручиваются в спрятанную внутрь доски гайку. Столешница склеивается из реек. Он прост в изготовлении, но для серьезных нагрузок не годится.

2)

Этот вариант каждый может попробовать сделать. Для среднего размаха работ по дереву вполне годится.

Остается прикрепить к нему вот такие тиски, которые продаются в магазинах инструментов.

3)

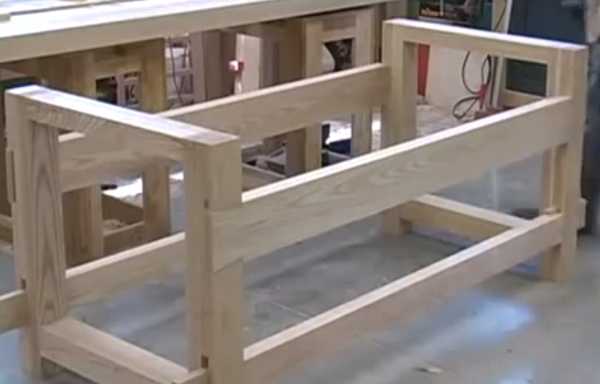

Вот вариант скелета, где основные крепления на болтах. Такой верстак устойчив к расшатыванию.

4)

Для профессионалов и людей искушенных можно замахнуться на профессиональные верстаки, типа таких. Здесь все надежно крепится, да и работать будет интереснее, но эти варианты требуют денежных и временных вложений.

5)

6)

7)

iz-dereva-svoimi-rukami.ru

Столярный верстак своими руками - пошаговая инструкция

Рабочий стол-верстак является необходимым атрибутом для обработки пластика, камня, дерева, металла, а также для различных сварочных и отделочных работ. Конструкция его достаточно проста, поэтому соорудить столярный верстак своими руками под силу каждому, ведь никакие чертежи для этого не требуются.

Верстак столярный – что это вообще такое?

Любой верстак, будь он сложной или простой конструкции, представляет собой массивный, устойчивый стол, который используется для обработки самых разных изделий. Чем большего размера будет верстак, тем больших габаритов изделия на нем можно будет обрабатывать. Сама же обработка материалов на верстаке может осуществляться как ручным инструментом, так и механизированным.

Рассмотрим способ процесс изготовления самого простого столярного верстака.

Как сделать столярный верстак своими руками: пошаговая инструкция.

Шаг 1- создание крышки.

Крышку для верстака нужно сколотить из достаточно толстых досок – таких, чтобы в итоге получить своего рода массивный щит, шириной от 70 сантиметров и длиной до 2 метров.

Для крепежа досок следует использовать длинные гвозди, которые нужно вбивать в те с фасадной стороны, а затем загибать на изнаночных деревянных перемычках.

Рабочую поверхность столярного верстака также делают из деревянного массива. ДСП, ДВП и материалы из прессованной стружки сюда не подойдут. Неплохое конструктивное решение – обшивка крышки снизу по периметру брусом 5 на 5 см – к нему удобно будет закреплять вертикальные опоры.

Шаг 2 — замеры.

Расположение вертикальных опор определяется размерами верхней крышки. А сами эти опоры можно изготовить из прямоугольного бруса 12 на 12 см или же взять в их качестве круглый лес. Правда, последний вариант не будет очень надежным.

Важное значение имеет и высота рабочей поверхности столярного верстака, так как от этого показателя зависит удобство выполнения столярных манипуляций. Поэтому верхний срез опор наиболее оптимально будет установить на уровне опущенных рук. Ведь в процессе монтажа крышки общая высота столярного верстака увеличится на сантиметров 10, а значит — работать за таким столом будет вполне комфортно.

Шаг 3 — монтаж.

Вертикальные бруски устанавливаются в предварительно выкопанную лунку, причем устанавливаются ровно, используя строительный уровень. Далее они попарно соединяются — с помощью широких досок.

К вертикальным брускам поперечные доски закрепляют длинными саморезами.

Затем на торцы опор с помощью саморезных шурупов (гвозди здесь не подойдут, так как удары по ним молотком могут спровоцировать сдвиг каркаса конструкции) монтируется рабочая поверхность.

Все. Столярный верстак своими руками готов к использованию.

Столярный верстак своими руками видео

Рекомендую прочитать:

podmasterij.ru

Столярный верстак своими руками - назначение, видео

Любой мастер знает, как много значит удобное место для работы. Для достижения максимального эффекта при выполнении всех работ стоит приобрести верстак столярный. Однако такие приспособления довольно дорогостоящие. В этой статье мы расскажем о том, как сделать столярный верстак своими руками.

Верстак для столярных работ

Верстаки столярные деревянные представляют собой устойчивый, массивный рабочий стол, который предназначен для работы с разными материалами при помощи ручных или механизированных инструментов. Чем больше габариты этого стола, тем более тяжелые заготовки можно на нем обрабатывать.

Верстак столярный складной очень популярен среди мастеров. Такой стол очень удобен, если вы имеете ограниченное пространство, к примеру, в частных гаражах небольшой площади. Однако, несмотря на свои небольшие габариты, складной верстак обладает всеми необходимыми креплениями и опорами, с помощью которых можно установить рабочие инструменты и оборудование, а также закрепить чертежи будущих изделий. О том, какие бывают столярные верстаки видео представлено ниже.

В тоже время в складном верстаке отсутствуют вместительные отсеки для хранения рабочего инструмента, по этой причине громоздкие инструменты нужно хранить отдельно.

Профессиональные верстаки применяются на предприятиях. Такой стол также может раскладываться или быть полноразмерным. Такой верстак имеет именно те приспособления, которые необходимы для работы в конкретной области. Н такие инструменты, как тиски или фиксатор чертежей присутствуют на всех моделях столов.

Проект верстака

Рабочее место столяра должны иметь такие габариты, чтобы мастеру было удобно выполнять работу. Высота стола непосредственно зависит от роста мастера, которому должно быть удобно стоя работать. Для среднего роста человека верстак может иметь высоту от 70 до 90 см в высоту. Длина и ширина стола зависит от размеров комнаты, в которой он установлен.

Довольно удобным вариантом является стол с шириной от 80 до 100 см, а длиной примерно два метра. Все крепления и конфигурация верстака зависит еще и от того, какой рукой выполняет работу мастер, и какие именно операции на верстаке он будет выполнять.

Поставить верстак лучше всего под окном, но и про дополнительное освещение забывать не стоит. Также в непосредственной близости к рабочему месту должны располагаться несколько розеток. Конструкция разборного стола может быть уменьшена при помощи небольшой толщины материала. В этом варианте могут быть складные ножки или откручивающаяся столешница. Интересным вариантом для стационарного верстака является его крепление к стене.

Материалы

Для создания качественного верстака, нужно грамотно выбрать материалы. Прекрасным решением для создания верстака является брус. Из бруса получается прочный каркас, рама и ножки. В качестве столешницы идеально подходит обрезная доска толщиной 50 мм. В целях экономии столешницу можно сделать из старой ненужной двери или ДСП.

Устройство столярного верстака предполагает множество разных креплений. Их нужно выбирать, учитывая конструкцию стола, то есть, сборный или разборный он будет. Необходимо приобрести много саморезов, гвоздей, гаек и болтов.

Заблаговременно подберите тиски для верстака. Удобнее всего устанавливать их слева и справа. Не покупайте слишком большие тиски, достаточно стандартных, с шириной губок 17,5 см.

Порядок сборки верстака

Главным этапом создания верстака является сооружение основания, которое представляет собой раму с максимально жестким креплением. Для жесткости между ножками верстака с каждой стороны расположены по две перемычки. Чтобы придать столу еще большую устойчивость стоит применить технику крепления «паз-шип». Вначале создаются пазы и шипы, и лишь после этого можно собирать конструкцию в единое целое.

Если вы еще не создавали подобных устройств стоит поискать в интернете чертежи. Без чертежей очень сложно конструировать подобные приспособления.

Когда основание вашего верстака готово, можно приступать к созданию рабочей поверхности. Если вы делаете ее из досок, то они должны быть тщательно подогнаны друг к другу. Между досками не должно остаться никаких щелей и отверстий. Даже самый незначительный зазор станет проблемой. По этой причине вам будет сложно убирать рабочее место. Габариты рабочей поверхности должны на пару сантиметров с каждой стороны превышать габариты основания.

После того, как вы установили столешницу на свое место, ее нужно хорошо отшлифовать и вскрыть олифой. Таким образом, вы предотвратите травмы во время работы за верстаком.

По окончанию сборки рабочего стола можно приступать к монтажу всех необходимых приспособлений:

  • самыми первыми монтируются тиски. Для них заранее необходимо создать углубление в торцевой части столешницы. Губы тисков должны находиться на одном уровне с верхней частью рабочей поверхности. Не располагайте тиски в углах. Они могут оторваться при сильной нагрузке
  • любой верстак имеет упоры. Чаще всего мастера оставляют произвольное расстояние для расположения упоров. Для этого на всей длине и ширине столешницы параллельно тискам, с промежутком в 10-15 см необходимо просверлить отверстия. В процессе работы в такие отверстия можно вбить клин, который послужит прекрасным упором
  • нелишним в создании верстака является небольшой лоток для хранения мелких деталей создаваемого изделия. Отличный вариант – это небольшой ящик, который стоит закрепить в дальнем углу верстака.

В заключение можно сказать, что процесс изготовления верстака не представляет собой ничего трудного. С этой задачей справится даже начинающий мастер. Созданный своими руками рабочий стол экономит семейный бюджет, а также облегчает его будущий ремонт. Так как вы самостоятельно создали верстак, то и с мелким ремонтом у вас не возникнет проблем. Основной момент в создании верстака – четкое следование инструкции и чертежам.

wood-prom.ru

Столярный верстак своими руками

Изготовление столярного верстака является главным вопросом в работе практически каждого резчика или мастера по дереву, ведь именно с универсальным верстаком, который удобно расположен и налажен под конкретного мастера, можно выполнять работу с деревом качественно и быстро. Верстаки, которые можно приобрести в магазине, стоят довольно приличных денег, поэтому, лучше изготовить столярный верстак своими руками.

Этим можно сэкономить немалые средства и сделать такой верстак, который будет полностью удовлетворять вашим потребностям.

Можно действовать грубо и надежно. Взять четыре толстых бревна, вкопать их в землю, после чего закрепить между собой снизу и сверху. Затем из сосновых брусков нужно соорудить крышку и прикрепить ее к полученным ножкам. Тиски для верстака можно взять старые, снятые откуда-либо. Полученную конструкцию необходимо прикрепить к стене с помощью уголков. Получится очень просто, крепко и грубовато.

Делаем столярный верстак своими руками

В данной статье будет рассмотрено несколько вариантов для самых разных запросов и вкусов. Главное, чтобы верстак был крепким, особенно в соединениях, а его столешница должна быть довольно толстой. Крепиться верстак должен к полу.

1. Можно изготовить простой верстак, который подойдет для легкого строгания, при котором не будут прилагаться большие усилия. Собирается подобный верстак на болтах, которые вкручиваются в гайки, спрятанные внутри досок, а сама столешница изготовляется из реек. Такой верстак можно использовать в школе, так как он довольно прост в изготовлении, но он не годится для серьезных нагрузок.

2. Практически каждый сможет сделать подобный вариант, который вполне сгодится для работ среднего размаха.

Нужно только прикрепить к нему тиски, которые могут быть приобретены в строительном магазине.

3. Есть вариант столярного верстака, где все основные крепления выполнены на болтах. Он будет очень устойчив к раскачиванию.

4. Более профессиональные верстаки потребуются людям искушенным, которые основательно занимаются работой с деревом.

В таких верстаках крепления очень надежны, да и работать на таком верстаке гораздо интереснее. К сожалению, такие профессиональные верстаки могут потребовать значительных временных и денежных вложений.

Вот еще примеры профессиональных столярных верстаков:

postroy-sam.com

Столярный верстак – преимущества, изготовление, работа + видео

В квартире, на даче, в гараже очень часто возникает необходимость создания места, которое будет подготовлено для работы с деревянными изделиями, металлическими деталями и даже камнем. И вряд ли получится придумать что-то лучше, чем верстак столярный складной. С его помощью вы сможете мастерить в любое удобное время!

Применение инструмента и устройство столярного верстака

Столярный либо слесарный верстак – устойчивый рабочий стол, предназначенный для выполнения работ с различными материалами. Чем больше будут его размеры, тем больше могут быть детали и запчасти для работы на верстаке. При этом работа с материалами может осуществляться и механическими изделиями (электродрель, электрорубанок) и ручными (например, ножовка).

Оборудование состоит из следующих элементов:

  • Рабочий стол. Чаще всего создается из массивных досок с толщиной около 6-8 см. Из дерева лучше всего выбирать твердые породы – граб, бук или дуб, ведь так верстак прослужит дольше, а при выборе более хрупких пород вам придется чаще тратить время на замену;
  • Тиски, которые навешиваются на лицевую сторону крышки – они нужны для крепежа изделий. Если размеры устройства превышают один метр, лучше смонтировать несколько пар тисков, используемых для небольших и для массивных деталей, при этом более крупная пара должна создаваться из дерева;
  • Верстальные опоры, для создания которых лучше применять «мягкое» дерево – липу и сосну. При этом опоры должны для надежности соединяться между собой с помощью продольных планок;
  • Полки верстака, которые могут закрепляться на опорах подверстачного пространства;
  • В передней части рабочего стола нужно просверлить несколько отверстий для монтажа клиньев и иных запчастей для крепежа крупных элементов. Заднюю часть нужно оборудовать углублением, необходимым для хранения деталей и различных материалов. Если не хотите делать сложную работу, замените углубление несколькими закрепленными рейками.

Верстаки имеют несколько видов исполнения:

  • Стационарный, который прост в создании, однако «крепко» привязан к единственному месту. Лучше всего применять его при работе с запчастями из древесины и крепкими досками;
  • Мобильный – маленький стол размером около 60*70 см и весом до 25 кг. Для создания максимальной устойчивости стоит сделать ножки из металла. Используется при работе с небольшими деталями;
  • Третий вид – составные верстаки, которые держатся с помощью болтовых соединений. Их главное удобство – в простоте замены деталей и возможности разбирать инструмент.

Выбор материалов и чертеж столярного верстака

Размеры, в частности, высота столярного верстака, зависят от вашего роста, ведь он должен быть удобен для работы в полный рост, чтобы выполнять все операции, не сутулясь. Чаще всего это около 80-100 см. А вот конфигурация инструмента зависит от нужд и возможных операций, которые вы будете проводить, однако стоит присмотреть несколько тисков и упоров для крепления запчастей. Ширина устройства зависит от площади гаража или склада, где он будет храниться.

Однако наиболее удобным вариантом считается, когда его длина составляет 1,5-2 метра, а ширина – примерно 80 см. Для удобства сделайте под рабочим столом несколько ящичков, где можно хранить различные инструменты и мелкие детали. Также, занимаясь проектом, учитывайте, каким будет верстак, будет ли он мобильным либо установленным стационарно.

Если хотите сделать разбирающееся устройство, намного лучше сделать рабочую поверхность более тонкой, а ножки складными – для удобства, устанавливать оборудование желательно вблизи окна, также нужно предусмотреть вблизи розетки для возможности работы с инструментами.

Важно грамотно подойти к выбору материалов для создания верстака. Лучшим считается строганный брус, характеризующийся практичностью и долговечностью. Многие мастера в качестве рабочей поверхности берут цельное полотно – старые двери, ламинированное ДСП. Материал крепления подбирается с учетом структуры оборудования – это могут быть и деревянные, и металлические стойки. Прежде чем создавать верстак, подберите тиски – лучше, если их будет несколько штук. Одни будут использоваться для крепления длинных досок, вторые – для мелких деталей.

Деревянный столярный верстак своими руками

Создание верстака осуществляется в несколько этапов. Сначала проводятся работы по сборке основания, потом – по установке столешницы. Каждый этап должен быть проконтролирован на ровность установки всех элементов.

Как сделать деревянный столярный верстак - пошаговая схема

Шаг 1: Создание основания

Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея.

Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

Шаг 2: Устройство столешницы

Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков. Рабочий стол нужно привести в порядок с помощью шлифмашины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.

Шаг 3: Установка тисков и дополнительных элементов

К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них "потонули". Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

Шаг 4: Создание упоров

Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Теперь, ознакомившись с тем, как самому сделать столярный верстак, можете приступать к работам.
