Верстак в гараж своими руками

Гараж — это многофункциональное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Верстак в гараж своими руками

Содержание пошаговой инструкции:

Что такое верстак

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханические и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Вариант верстака

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

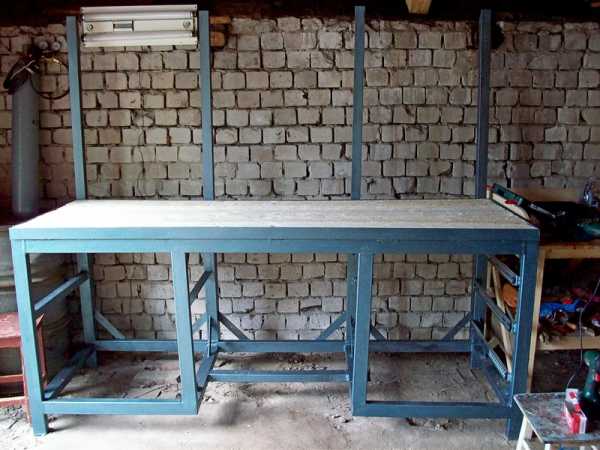

Верстак металлический

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

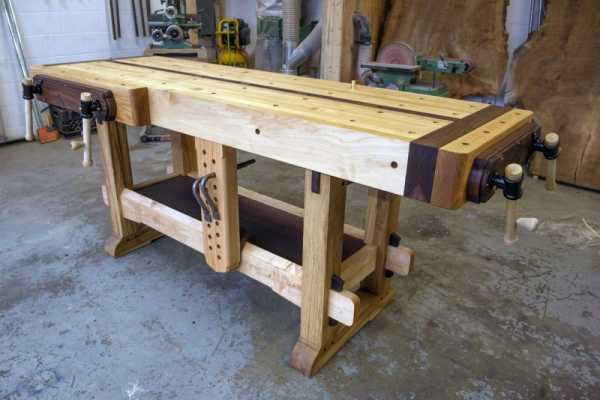

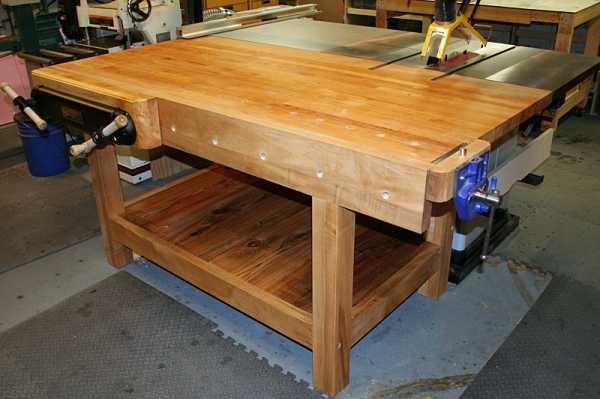

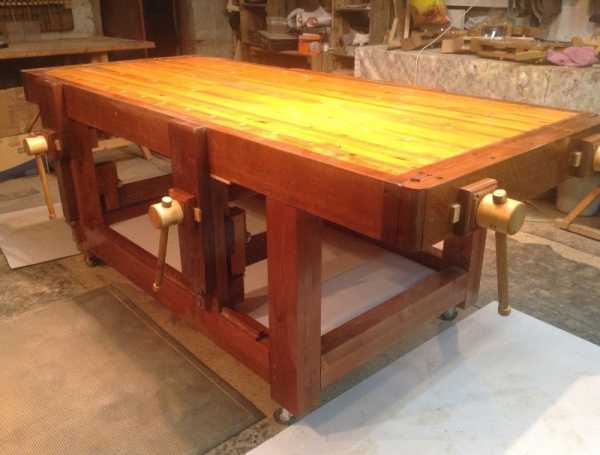

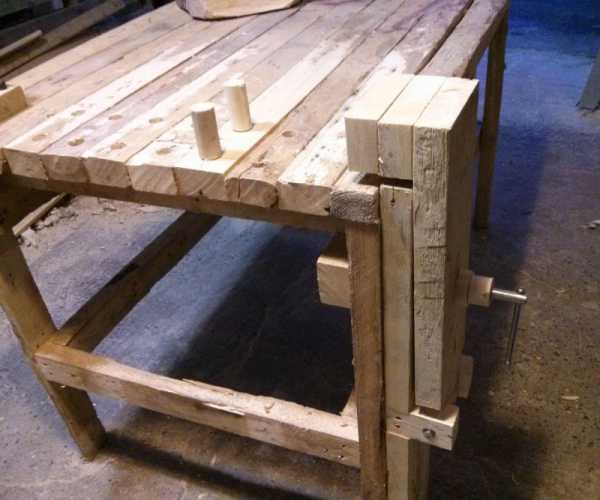

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

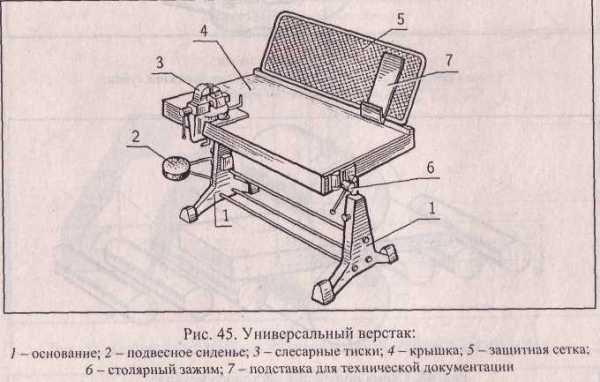

Универсальный верстак

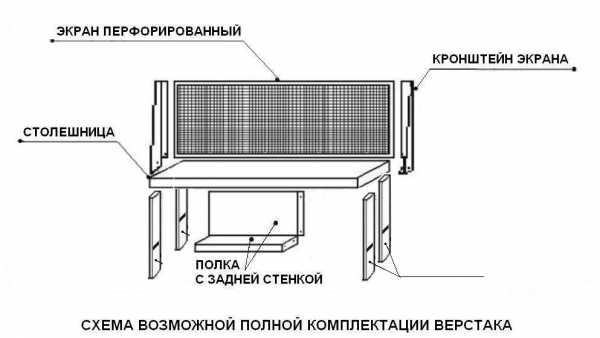

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

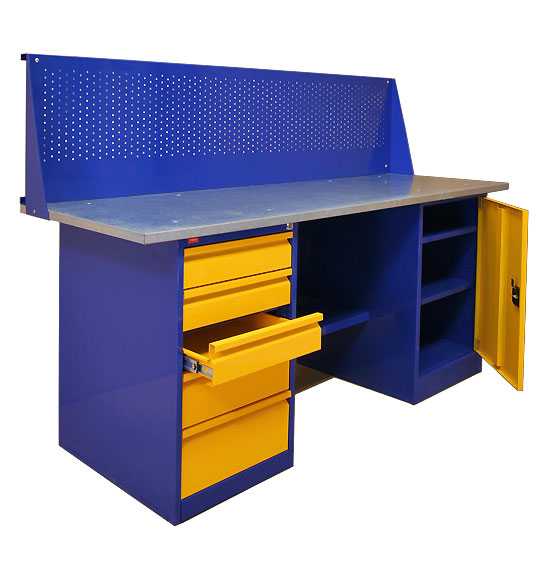

Верстак металлический

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Как сделать металлический верстак своими руками

Инструмент

Болгарка с кругом для резки металла и шлифовальным диском.

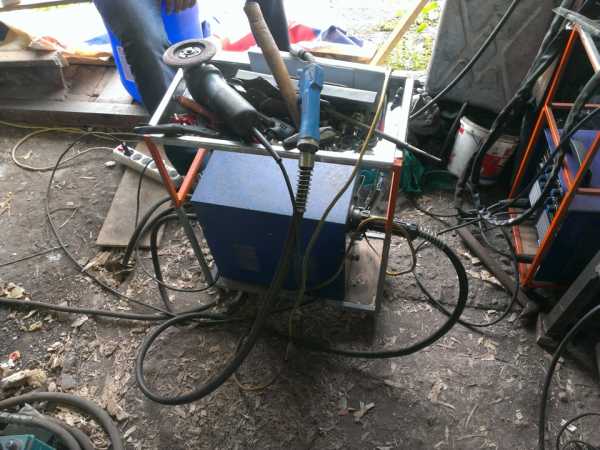

Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

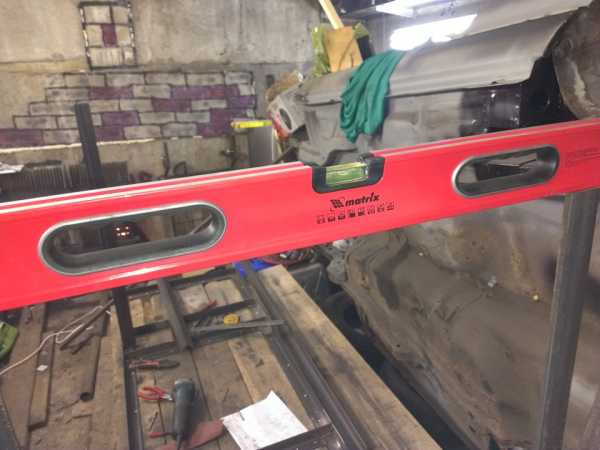

Уровень.
Рулетка.
Шуруповерт.
Электролобзик для раскроя фанеры.
Дрель.

Материалы

Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.
Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.
Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.
Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.
Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.
Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.
Деревянные доски для столешницы. Толщина 50 мм.
Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм
Направляющие для ящиков стола.
Шурупы для сборки ящиков из фанеры.
Саморезы по металлу.
Анкерные болты.
Краска по дереву и металлу.

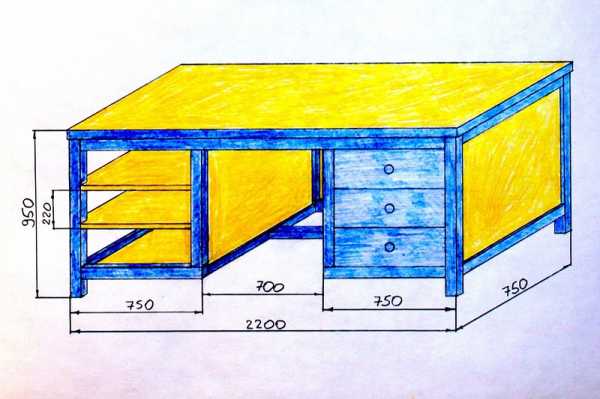

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

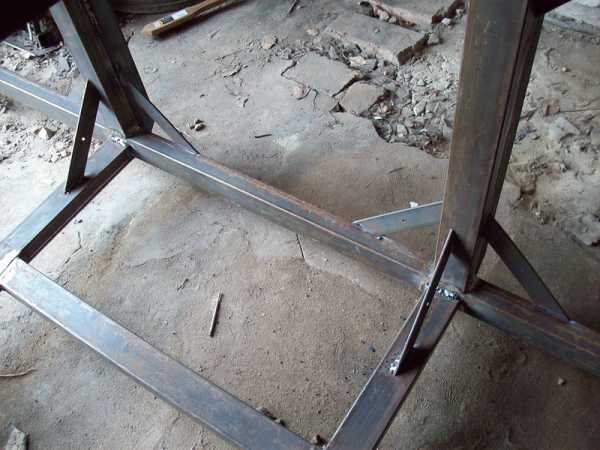

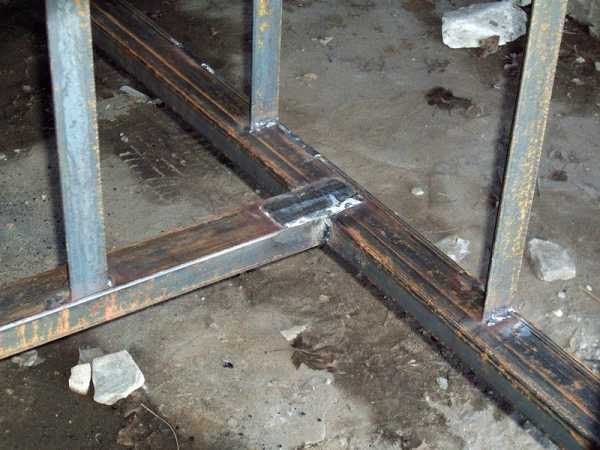

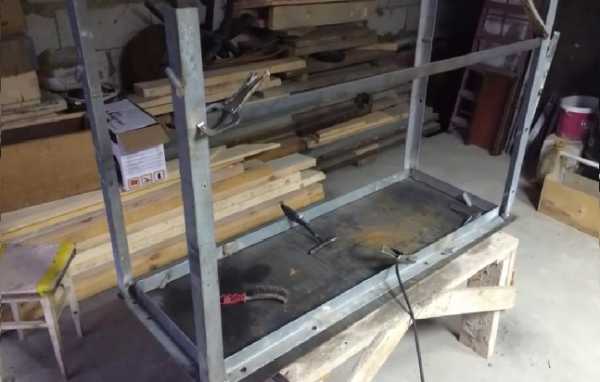

Второй шаг — сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

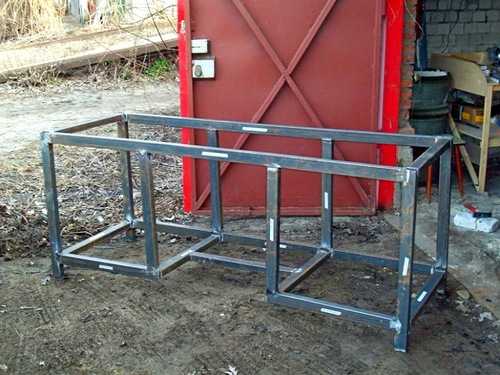

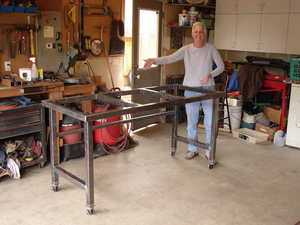

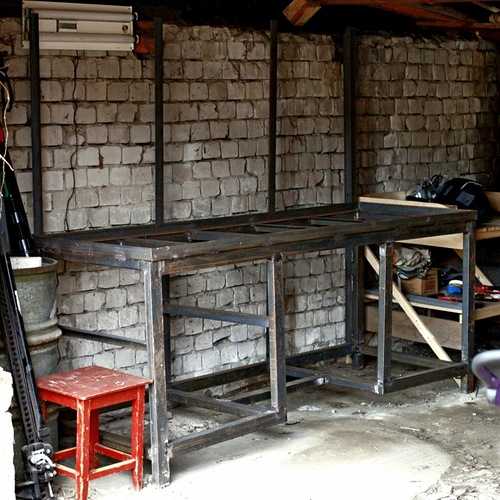

Каркас верстака

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

Каркас верстака

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

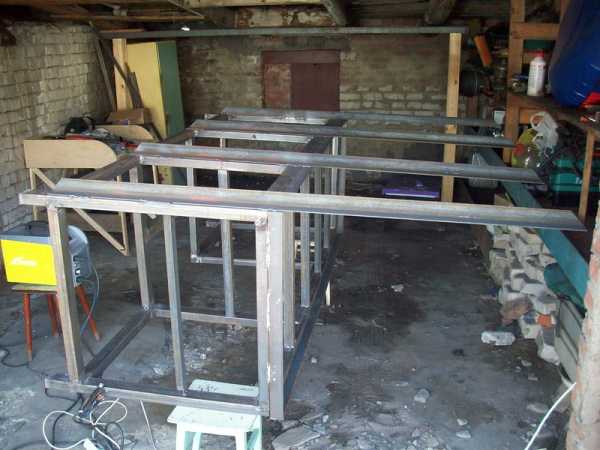

Третий шаг — изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Изготовление каркаса столешницы

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Изготовление каркаса столешницы

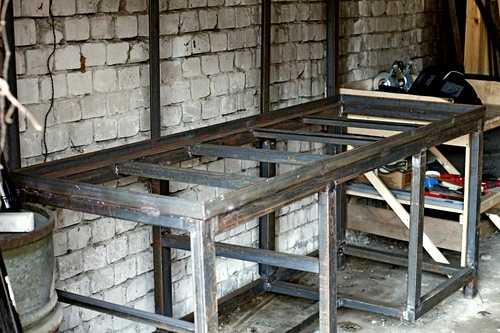

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Изготовление каркаса столешницы

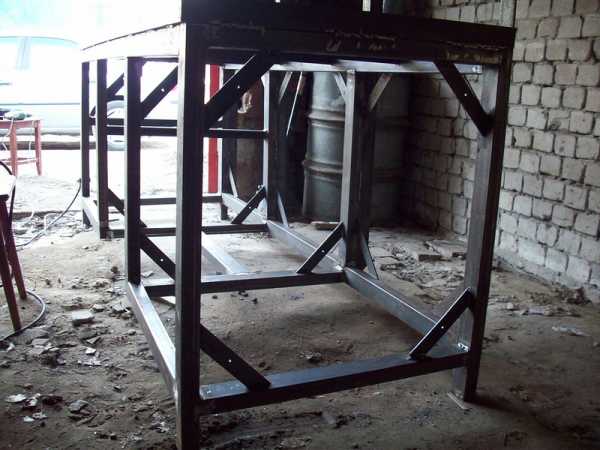

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Усиление каркаса

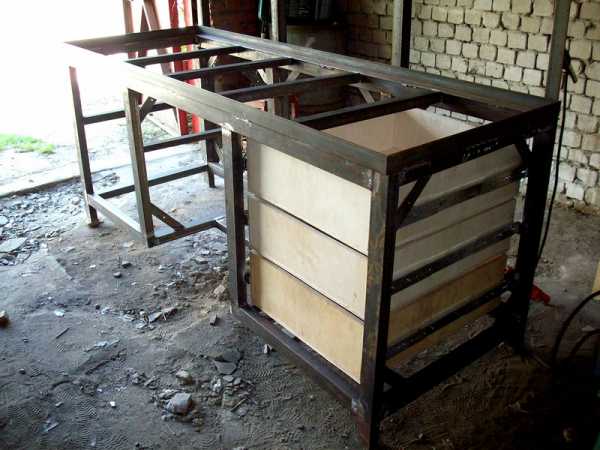

Четвертый этап — изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

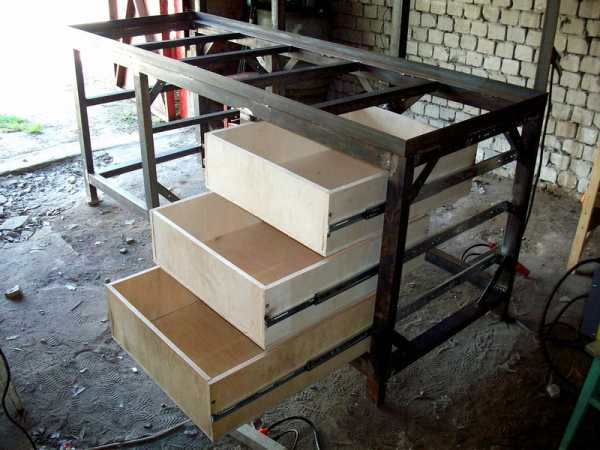

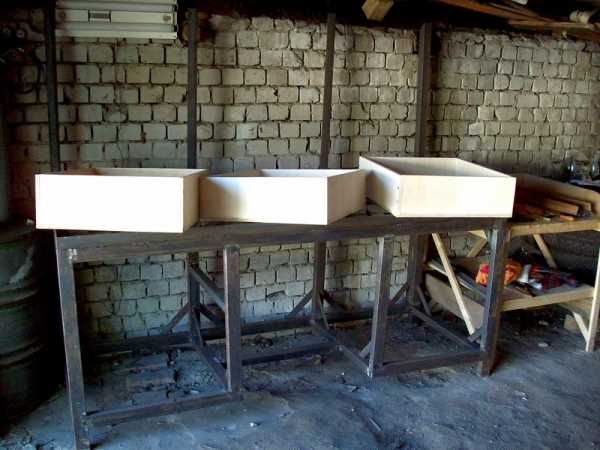

Изготовление ящиков верстака

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

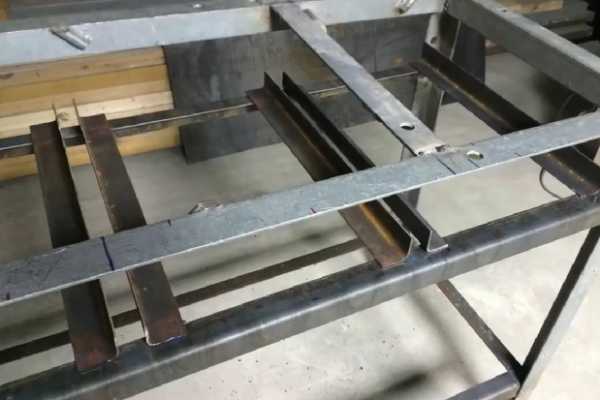

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Направляющие для ящиков

Изготовление ящиков верстака

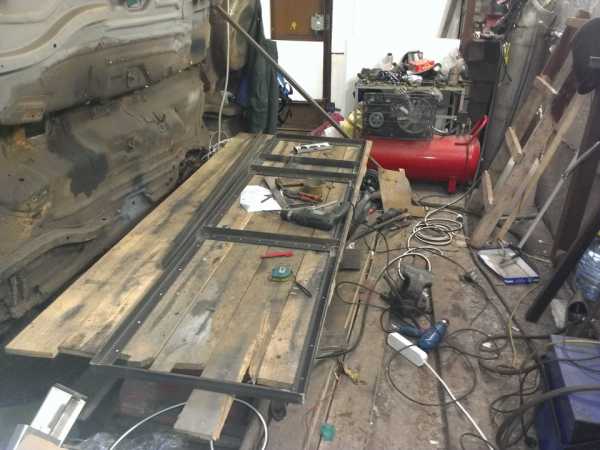

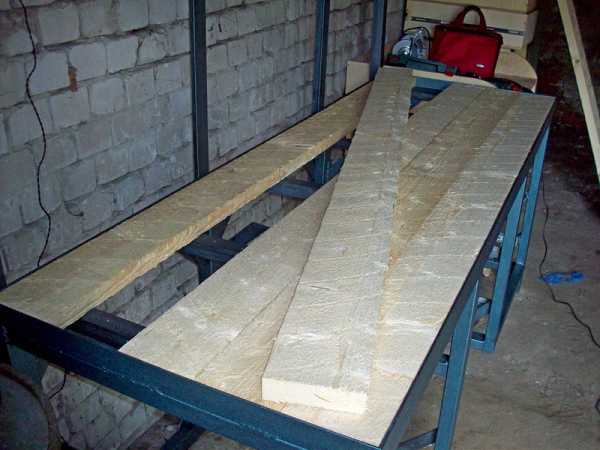

Пятый этап — укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Укладка досок в каркас столешницы

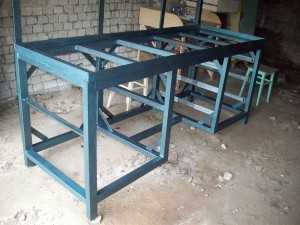

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

Укладка досок в каркас столешницы

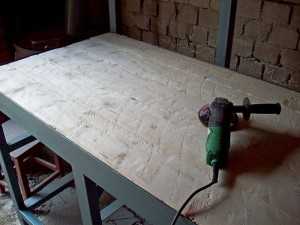

Шлифовка досок

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

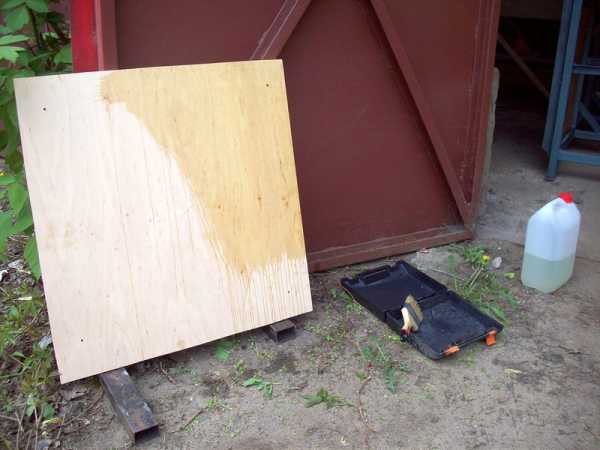

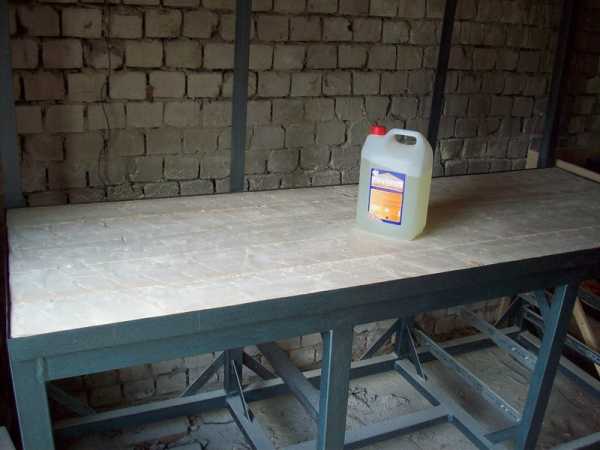

Обработка столешницы антисептиком

Антисептик

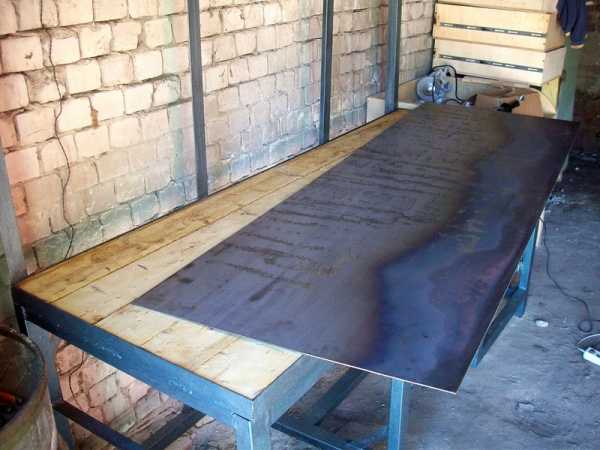

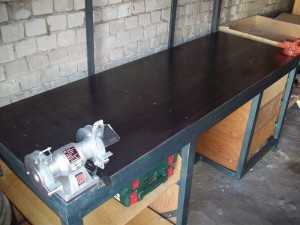

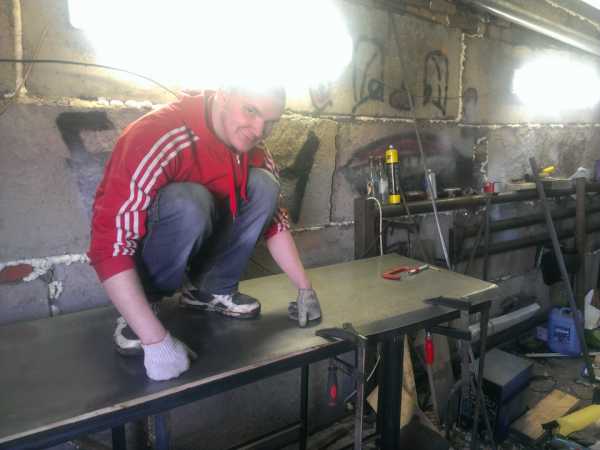

Шестой этап — крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Крепление верхнего стального листа

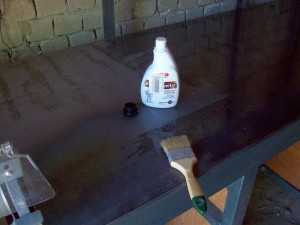

Нанесение антикоррозийного состава на столешницу

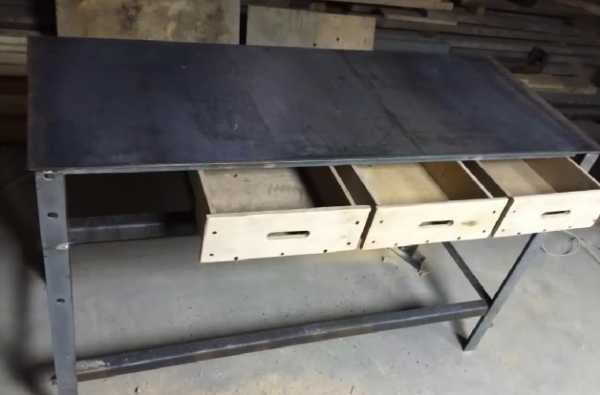

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

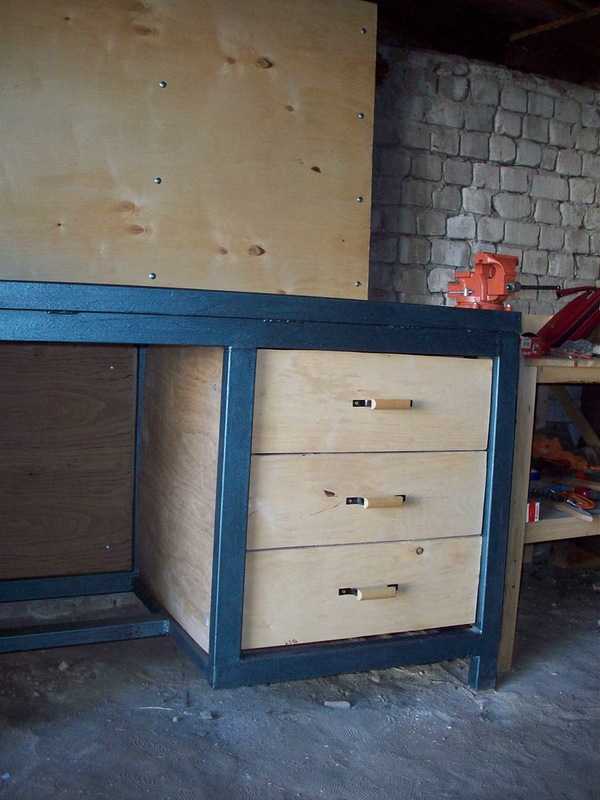

Установка ящиков

Ручки ящиков стола

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

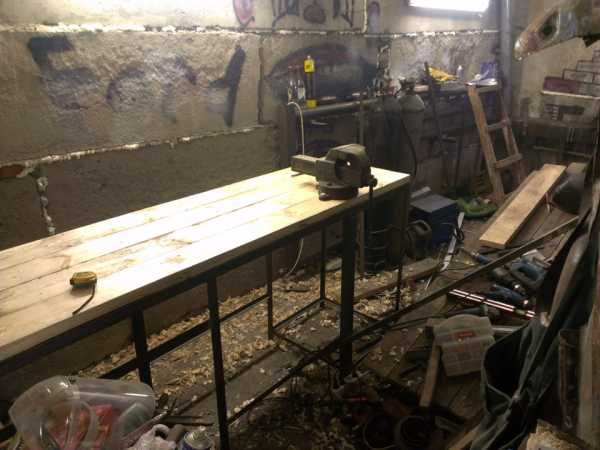

Установка тисков на слесарный верстак

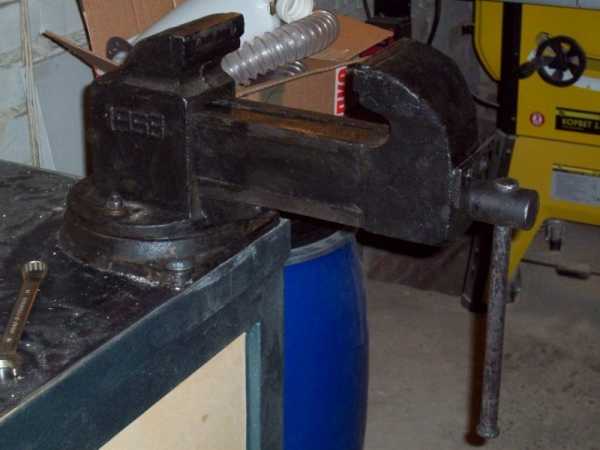

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

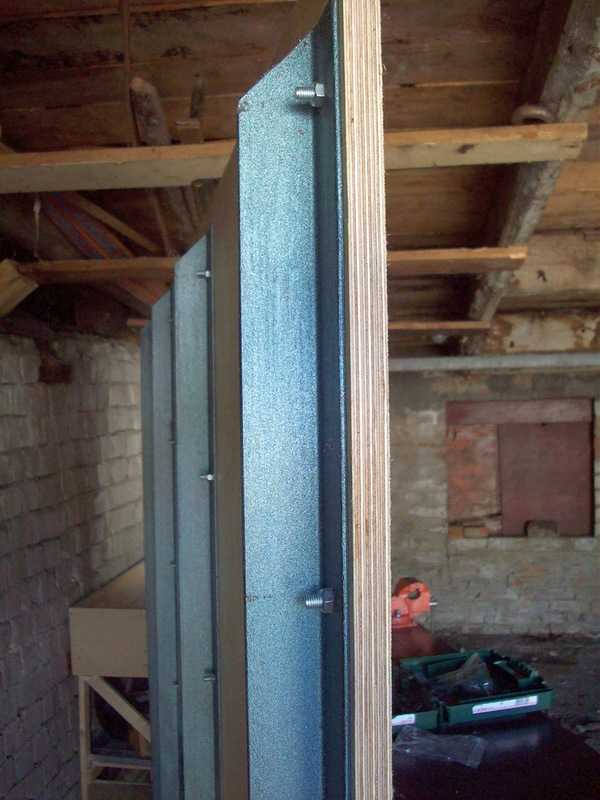

Обшивка верстака фанерой и установка тисков

Тиски

Требования безопасности к самодельной конструкции верстака

Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

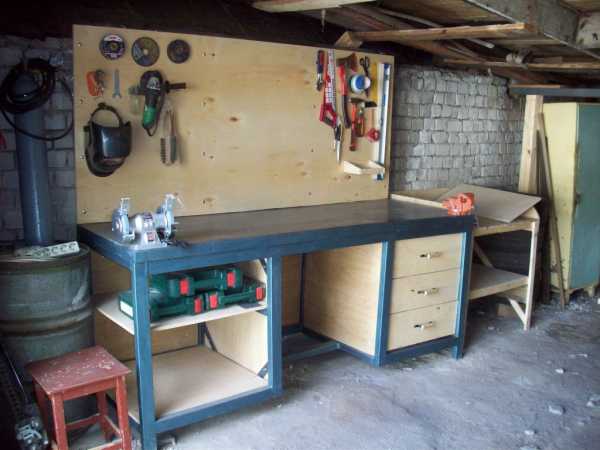

Щит для инструментов

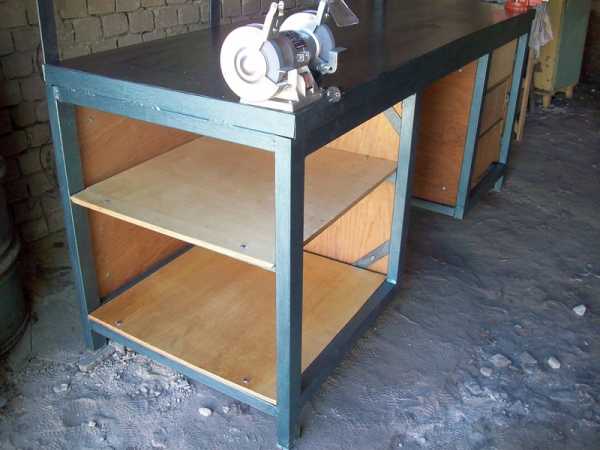

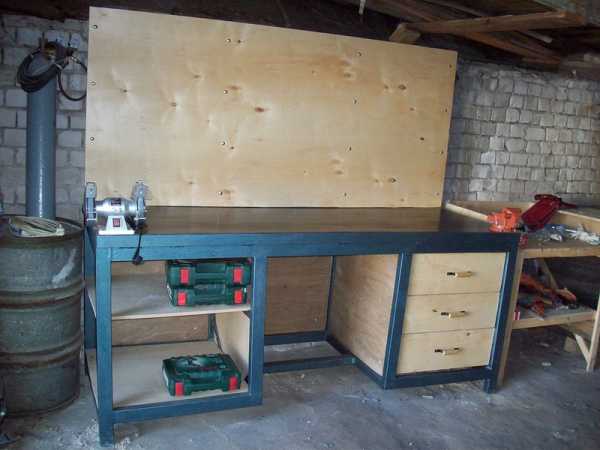

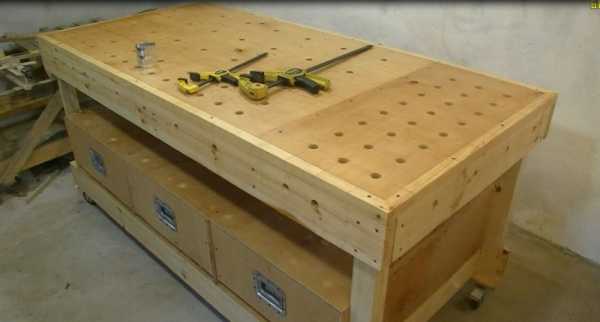

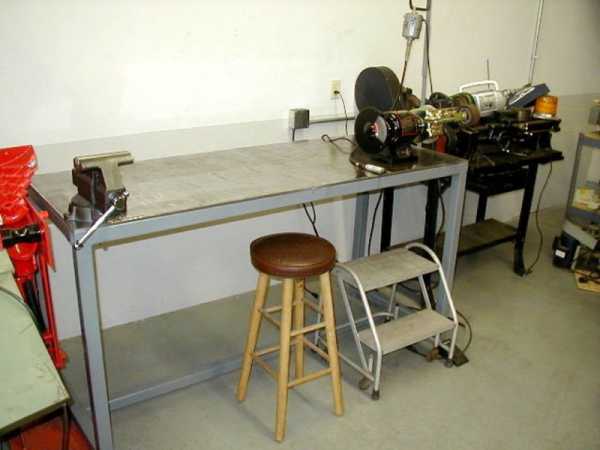

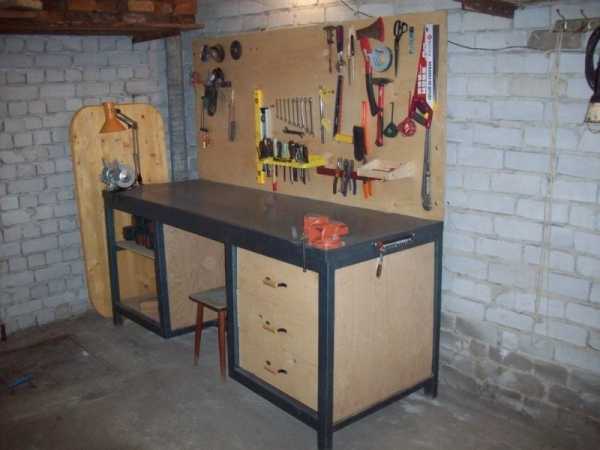

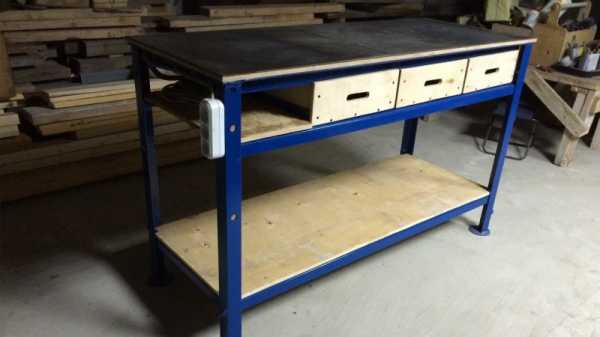

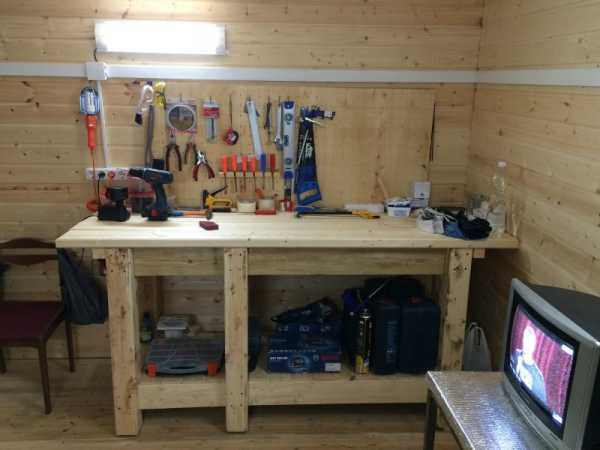

Готовый верстак

Видео — Верстак в гараж своими руками

svoimi-rykami.ru

Верстак в гараже своими руками

Функции гаража зачастую выходят за пределы банальной стоянки автомобиля. Одновременно он служит мастерской. Ремонтные или созидательные работы требуют места, оснащенного инструментами и оборудованием. Как сделать верстак в гараже рассмотрим подобно.

Виды верстаков

Верстак отдаленно напоминает письменный стол, только больших размеров. Все конструкции делятся на два вида – слесарные и столярные. Основное отличие в материале изготовления столешницы. Если она деревянная, верстак в гараже относится к столярной конструкции, металлическая поверхность автоматически перемещает его в группу слесарного оборудования.

Деревянная поверхность верстака не предназначена для работы с металлическими деталями. Стружка или острые края предметов будут регулярно царапать дерево, а машинное масло оставлять не выводимые пятна. В результате чего столешница столярного верстака быстро придет в негодность.

Гораздо практичней сделать в гараже слесарную конструкцию, которая считается универсальной и подходит для всех видов работ. На ней можно:

пилить;
точить;
резать;
шлифовать.

Каркас верстака из металла более прочен и удобен при работе с тяжелыми предметами. Конструкция обладает большей устойчивостью, и не будет прогибаться при сильном давлении на столешницу. Если гараж служит основным местом времяпровождения и достаточно свободной площади, для работы можно сделать две конструкции – слесарную и столярную.

Варианты конструкций

Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:

Раму с ножками. Выполняет функцию несущего элемента, на котором держатся остальные части.
Столешницу. Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
Тумбочку. Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
Дополнительную полку. Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.

Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.

Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках – сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака – качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.

Дерево или металл, что лучше

Вариантов изготовления рабочего стола относительно выбора материала несколько:

полностью деревянная модель;
предыдущий экземпляр дополняют сверху металлическим листом;
раму из дерева покрывает металлическая столешница;
рабочий стол полностью выполнен из металла.

Каждый из способов имеет свои слабые и сильные стороны. Рассмотрим характеристики отдельных моделей, а владелец гаража самостоятельно решит, какой вариант для него лучше:

Металлический стол сделать своими руками затруднительно. Наличие сварочного аппарата и опыта проведения сварочных работ обязательно.
Конструкция из металла наиболее прочная и долговечная, обладает большей устойчивостью.
Сделать деревянный стол несколько проще, электролобзик и болгарка – основные помощники. При их отсутствии положение спасет обыкновенная ручная ножовка.
Столярный стол обладает меньшей практичностью при необходимости работы с металлом. Срок его эксплуатации ниже.

Как вывод – совместить деревянную конструкцию с металлическим листом, который отлично справится с защитной функцией поверхности стола.

Подготовительный процесс

После определения материала изготовления и места установки переходят к составлению чертежа верстака, который станет основой для обустройства функционального рабочего места в гараже. Для начала определяются с габаритами:

Длина. Зависит от рода занятий владельца гаража и свободного места. Средние показатели варьируются в пределах 2 м.
Ширина. Если верстак будет находиться возле стены, важно предусмотреть свободный доступ к инструментам на полке. Поэтому ширину верстака свыше 0,6 м делать нецелесообразно, чтобы рука дотягивалась до нужных предметов. Размещение в центре гаража позволяет сделать ширину больше, если в этом есть необходимость.

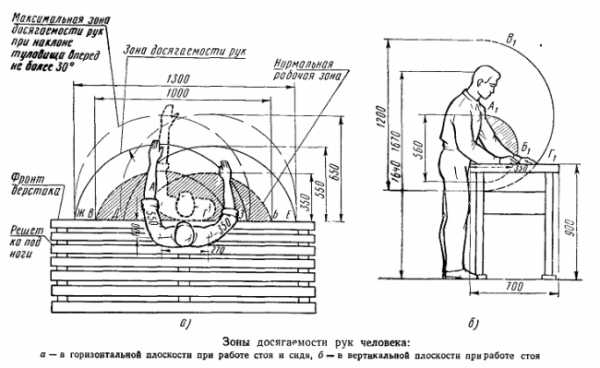

Высота. Значение строго индивидуально. Зависит от роста мастера и позы, в которой он привык работать. Стандартной высоты стола 0,8 м бывает недостаточно для работы в стоячем положении, спина будет быстро уставать. Владельцы верстаков часто доводят высоту конструкции до 1 м.

Сориентироваться по высоте рабочего стола в гараже поможет поза с согнутыми в локтях руками. Мысленно опираясь на будущий верстак, замеряют расстояние между полом и локтями.

Совет! На случай если конструкция разработана для стоячей позы, а иногда приходится сидеть, запаситесь удобной деревянной подставкой, на которую можно поставить стул. Низкий стеллаж из дерева понадобится в морозы, чтобы не мерзли ноги от бетонного пола гаража.

Одна сторона верстака предназначается для установки электрического режущего инструмента. Для удобства фиксации лобзика или циркулярной пилы край столешницы должен выступать за каркас на 0,2-0,3 м.

Набор материалов и инструментов для изготовления своими руками верстака в гараж зависит от выбранной конструкции. Лист на столешницу оптимально выбрать из нержавейки толщиной 1,5-2,0 мм. Если для владельца гаража это покажется дорого, можно обойтись сталью 1,5 мм.

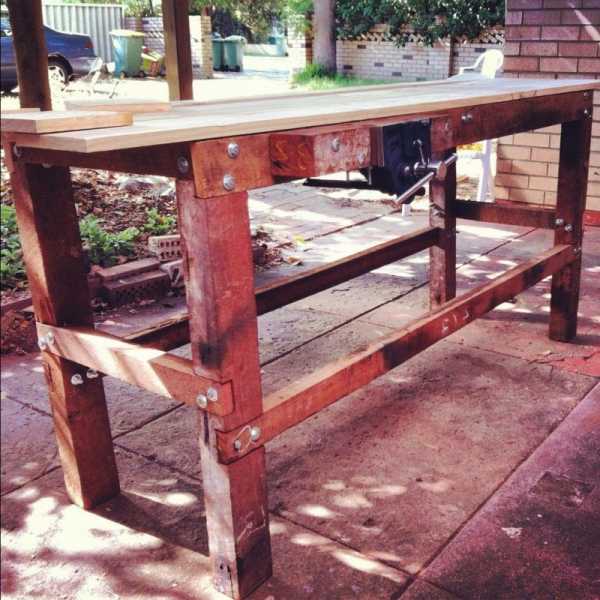

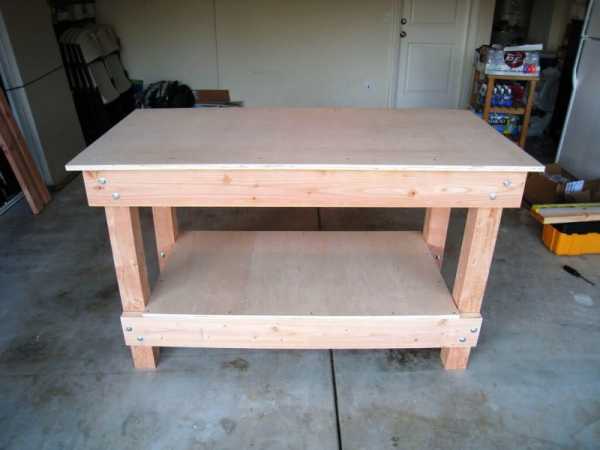

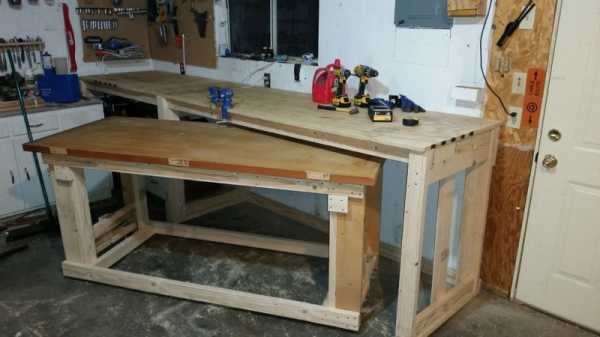

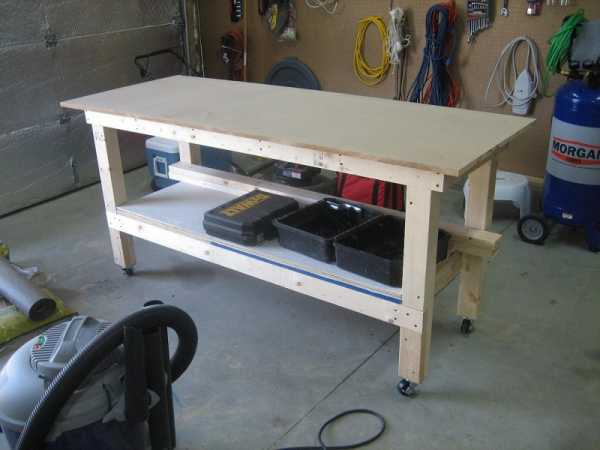

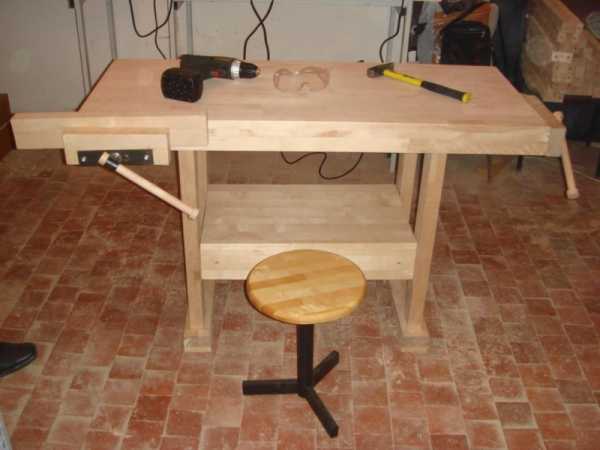

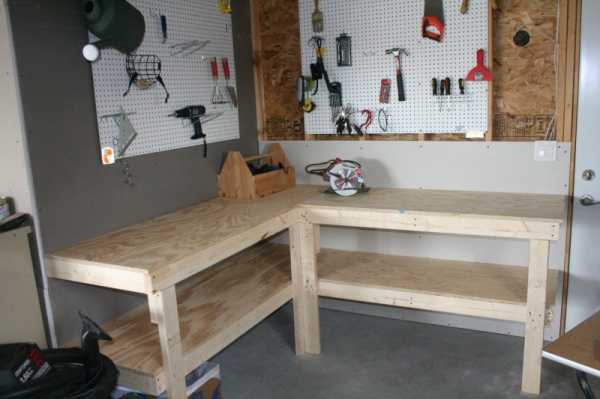

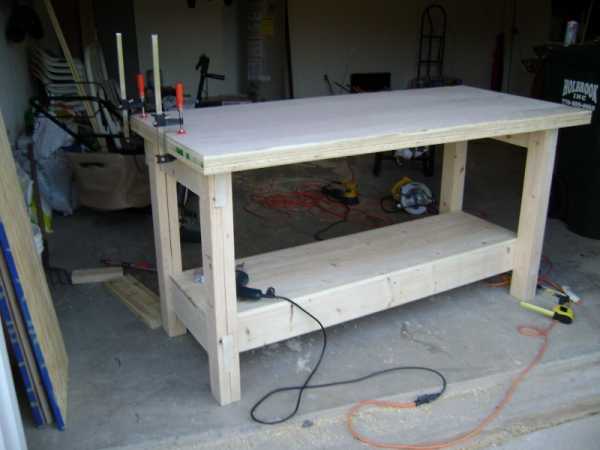

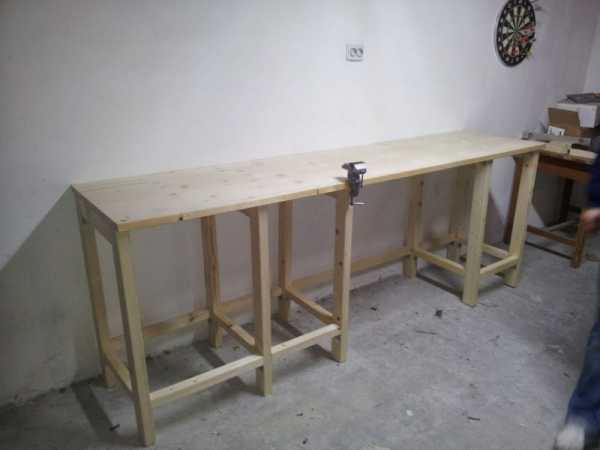

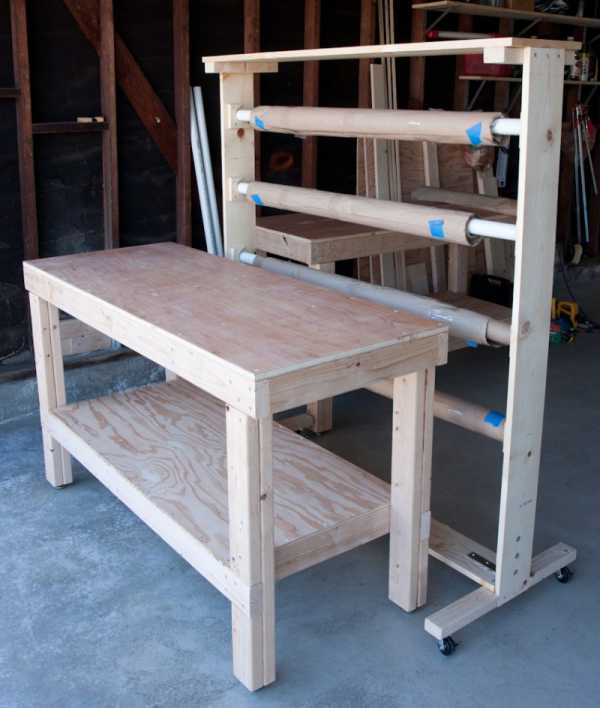

Изготовление деревянного верстака

При недостаточной опытности, лучше выбрать в гараж для изготовления своими руками модель деревянного верстака. Сделать конструкцию из бруса, орудуя дрелью и электролобзиком значительно проще, нежели заниматься сваркой стального уголка.

Для сборки в гараж деревянного верстака понадобится:

Деревянный брус. Особой прочностью отличаются сосновые и дубовые заготовки. В зависимости от конструкции верстака, длины 15 м должно хватить. Сечение зависит от планируемых нагрузок.
Доска обрезная для столешницы верстака. Выбирают экземпляры толщиной 2-3 см, без дефектов поверхности и сучков.
Между тумбами рабочего стола в гараже зачастую помещают дополнительную полку. Подойдет листовая фанера толщиной 6-8 мм. Лучше взять 3 листа 0,6х2 м.
Саморезы для работы по дереву и стальные уголки для сборки отдельных элементов верстака.

Чтобы получить ровные линии заготовок после раскроя, используют циркулярную стационарную пилу, в крайнем случае обращаются к ручному аналогу. Края досок или бруса обрезают электролобзиком.

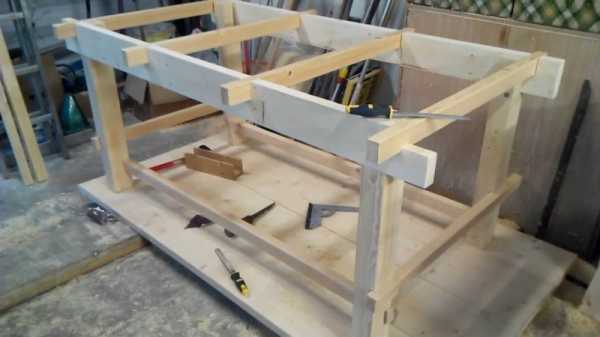

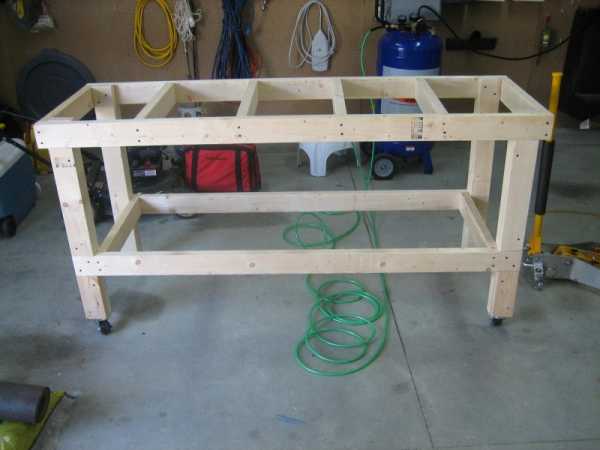

Сначала требуется сделать каркас для рабочего стола в гараж с учетом размеров, заложенных в чертеже. Брус распиливают на части, должно получиться:

4 стойки для ножек;
4 балки, которые будут располагаться в горизонтальном направлении;
5 поперечных распорок.

Если длина верстака в гараже не больше 2 м, для работы подойдет брус с гранями по 7 см. В результате распила вертикальных стоек должно получиться 2 заготовки по 0,9 м и 2 детали по 1,5 м, которые будут располагаться возле стены гаража. Разница 0,6 м предназначена для дальнейшей фиксации на опоры экрана из фанеры для хранения инструмента.

Горизонтальные балки соединяют ножки верстака в гараже. Для крепления опорных стоек в нижней части длина составляет 1,5 м. Фиксацию столешницы проводят брусом длиной 2,0 м (согласно размеру верстака, указанному в чертеже). Из оставшегося бруса готовятся распорки длиной 0,6 м. Все детали соединяются стальными уголками и саморезами.

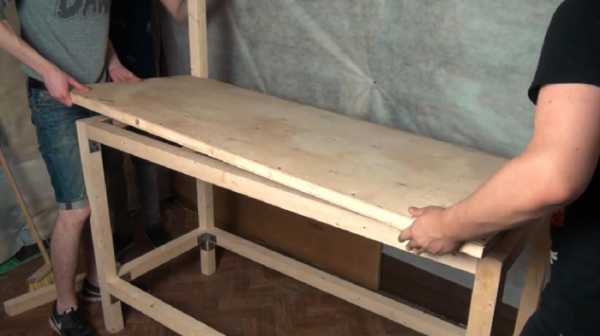

Когда каркас рабочего стола в гараж готов, приступают к оформлению столешницы. Для верстака столярного типа ее собирают из досок и фанерного листа. Выровненное и подогнанное полотно промазывают столярным клеем, две заготовки зажимают струбцинами и держат, пока клей полностью не высохнет, и полотно не наберется прочности. В заключение столешница фиксируется по контуру саморезами.

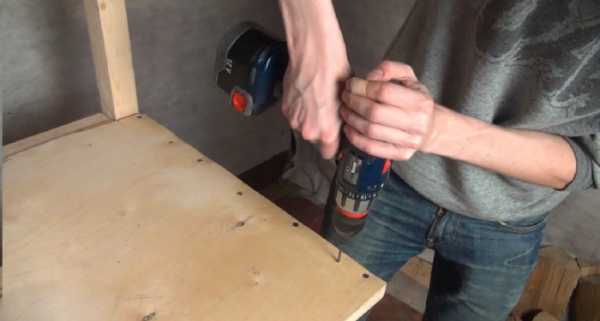

Деревянное полотно соединяется с каркасом верстака саморезами, поверхность шлифуют с помощью электродрели, оборудованной наждачной насадкой. На заключительном этапе монтируют экран и обрабатывают конструкцию лаком. Повышенная влажность в гараже – явление обыденное, защитная пленка лака предупредит деформацию деревянной конструкции.

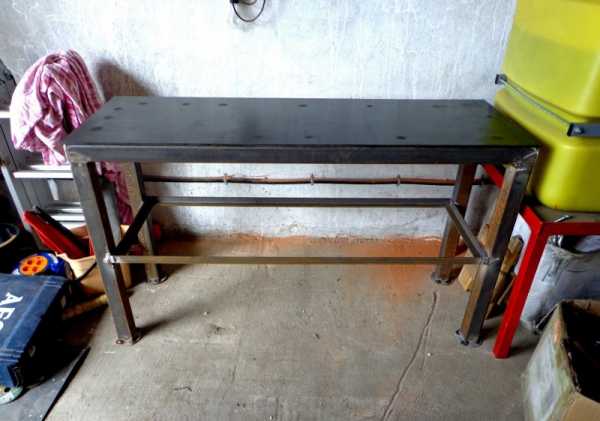

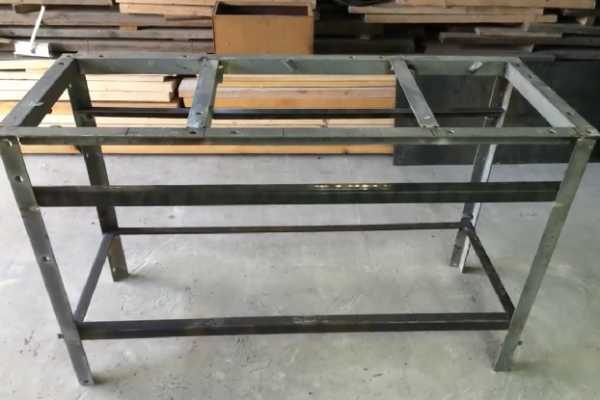

Оформление конструкции из стального уголка

Оформление в гараж металлической конструкции идет с использованием стального уголка. Основные помощники – сварочный аппарат и болгарка.

Основные шаги процесса:

Первоначально вырезается заготовка каркаса под верхнее полотно верстака.
Для слесарной конструкции рабочую поверхность лучше сделать на основе стальной пластины или листа. Подходящая толщина составляет не менее 5 мм.
На поверхности полотна распределяют заготовки уголка для сварки основания столешницы.
Металлические заготовки выравниваются на угловых соединениях. После распределения на ровной поверхности в гараже или возле него они фиксируются струбциной и соединяются сваркой. Швы тщательно зачищают.
При наличии в гараже сварочного полуавтомата, металлические заготовки для верстака первоначально сваривают между собой, а затем фиксируют на стальной лист точечно.
Если для соединения полотна верстака с основанием рамы применять обычную сварку, есть риск перегреть или прожечь металлический лист. Результатом станет «волна», неприятно «гуляющая» в процессе будущей работы в гараже.
Затем из уголка отрезаются вертикальные стойки, которые привариваются к основанию. При установке верстака в гараже на пол из щебенки, на опорную часть ножек приваривают специальные пятаки. Дополнительные элементы понадобятся, если конструкцию планируется закрепить анкерными болтами к бетонному полу гаража.
Следующим этапом нарезаются поперечные стяжки, которые привариваются на нижней части опорных стоек в горизонтальном положении. Усилить жесткость каркаса поможет диагональная распорка на задней части конструкции верстака.
Если чертеж верстака в гараж предусматривает наличие ящиков под столешницей, дополнительно навариваются поперечные отрезки, дополненные продольными уголками. Ящики для верстака можно сделать из подручного материала или приспособить уже имеющуюся тару для хранения инструментов. Параметры направляющих для каркаса выбираются индивидуально, в зависимости от размеров ящиков.

Угловые направляющие нуждаются в тщательной шлифовке или нашивке пластиковых полосок. Такие меры защиты предупредят повреждение ящиков верстака в гараже. Иначе через короткий промежуток времени простые действия по выдвижению потребуют значительных усилий.

По окончании работ сварные швы тщательно зачищают и покрывают фосфатной грунтовкой. Затем металлическая конструкция верстака в гараж грунтуется и окрашивается. Рабочая поверхность столешницы не нуждается в покрытии краской, при желании ее обрабатывают кислотным протравителем или полируют.

Заключение

Сделать в гараж удобный верстак – задача выполнимая. Даже при условии приобретения всех материалов его конечная стоимость обойдется значительно меньше, нежели установка готового экземпляра. Неоспоримое достоинство конструкции, выполненной своими руками – возможность выбрать оптимальные габариты в соответствии с размерами гаража и собственным ростом.

Отправить комментарий

2proraba.com

особенности конструкции, пошаговая инструкция, фото

Все знают, что гараж необходим для того, чтобы ставить в нем автомобиль. Однако многие автовладельцы это помещение используют как склад ненужных вещей, а если позволяет пространство, то переделывают его под небольшую мастерскую. Следовательно, в нем устанавливают соответствующее оборудование – стеллажи, полки и верстак. Последний представляет собой многофункциональный рабочий стол, применяемый для обработки различных материалов, осуществления слесарных, монтажных и электромеханических работ. Верстаки для гаража можно сделать своими руками.

Особенности конструкции верстака

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:

Несущий элемент – рама с ножками. На ней держится все остальное.
Столешница. Представлена в виде толстой и мощной поверхности, выдерживающей удары молотка. Изготавливается из листового металла или толстой доски.
Тумбочка. Может быть одна или две и располагаются они по краям столешницы. Оснащают их полками, выдвижными ящиками или тем и другим. Хранятся в них обычно инструменты или запчасти небольшого размера.
Дополнительная полка. Монтируют ее под столешницей и применяется она чаще всего также для хранения различных приспособлений, инструментов и других необходимых вещей, которые могут понадобиться во время ремонтных работ.

Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.

Верстаки для гаража

Виды верстаков

Такие столы бывают двух видов:

столярные;
слесарные.

Столярный представляет собой металлический или деревянный каркас, столешница которого изготовлена из дерева. На нем лучше всего не обрабатывать металлические детали, потому что на его поверхности остаются следы от машинного масла, от которых очень трудно избавиться. Помимо этого, металлическая стружка часто вредит поверхность стола, в результате чего прослужит он не очень долго.

Для работы в гараже лучше всего использовать слесарный верстак, являющийся универсальной моделью. Столешница его является металлической, поэтому используется для обработки деревянных и металлических деталей. На ней выполняют самые разнообразные действия: пилят, режут, точат, шлифуют. Кроме того, такая конструкция гораздо устойчивее столярной, что очень важно для выполнения работ с металлическими деталями, так как во время работы часто возникает сильное давление на поверхность столешницы. Хранятся инструменты в полках, которые специально для этого предусмотрены.

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д. Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа. В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

Прежде чем приступить к изготовлению верстака для гаража своими руками, следует определиться с тем, какие размеры и конфигурацию будет иметь будущая конструкция.

При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки. Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

болгарка, имеющей шлифовальный диск и круг для резки металла;
уровень;
шуруповерт;
дрель;
сварочный аппарат и электроды;
рулетка;
электролобзик для раскроя фанеры.

Материалы:

уголок толщиной 4 мм;
стальная полоса толщиной 4 мм;
стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
шурупы;
анкерные болты;
труба квадратная толщиной 2 мм;
стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
деревянные доски для столешницы толщиной 50 мм;
направляющие для ящиков стола;
саморезы по металлу;
краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Сборка верстака для гаража своими руками

После завершения всех подготовительных работ приступают к сборке верстака для гаража своими руками. Для этого берутся 4 опоры, изготовленных из стального уголка. Ножки для рабочего стола должны быть одинакового размера. В верхней части их скрепляют между собой с помощью уголка и сварки. Таким образом, если посмотреть на конструкцию сверху, то должен получиться прямоугольник размерами 100х50 см.

Это же самое действие проделывают снизу. На высоте около 15 см от пола приваривают обрезки уголка, которые впоследствии будут обеспечивать дополнительную жесткость всей конструкции. Если возникает такая необходимость, то можно приварить дополнительные стойки, которые будут нужны для крепления полок и ящиков.

Как только каркас будет готов, начинают изготавливать крышку верстака. Берутся обрезные дубовые доски, шириной 25 см и толщиной 5 см. Длина досок определяется исходя из расчетов, произведенных ранее. Доски укладывают сверху на каркас и очень плотно закрепляют друг к другу. Для этого по периметру верхних соединительных элементов каркаса делают под болты ряд отверстий.

В досках столешницы также просверливают отверстия, через которые будет осуществляться их крепление к каркасу. С верхней стороны тоже необходимо просверлить отверстия для того, чтобы в них поместились шляпки болтов.

После того как крышка будет закреплена, приступают к ее обшивке металлом. Для этого используется оцинкованное железо. Подходящий по размеру металлический лист закрепляют на поверхности с помощью обычных саморезов. Следует знать, что при резке на металлических краях могут образовываться заусенцы, поэтому для безопасности их следует обработать напильником.

На этом работы по изготовлению простейшего верстака для гаража считаются завершенными. Своими руками изготовить такую конструкцию довольно просто. Для более надежной устойчивости к ножкам верстака снизу приваривают металлические уголки или прямоугольники, которые позволяют прикрутить конструкцию к полу.

Таким образом, верстак в гараже является очень удобным приспособлением. Его можно оборудовать дополнительными ящиками, полками и креплениями для инструмента. К той стороне конструкции, находящейся ближе к стене, прикручивают специальный экран, который будет использоваться для размещения на нем пассатижей, отверток, кусачек и т. д. Изготовленный своими руками верстак часто бывает не хуже покупного.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как я делал верстак в гараж — DRIVE2

По просьбам выкладываю.
Первым делом для постройки верстака нам понадобится купить гараж.
Далее нам нужно обжиться там, устроить бардак и натащить кучу не нужных вещей. Хотя нужных тоже надо притащить.
Обязательно поставить машину, чтобы мешалась… Машину надо поставить такую, которую не возможно делать без верстака. Чтобы совсем совсем было плохо. Так мотивация поднимается 🙂

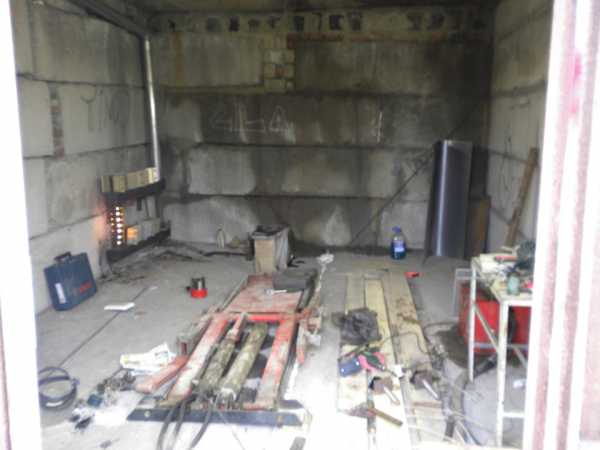

Уже начал обживать. Покупал — были голые стены.

И так идея сделать верстак под силовые работы в виде гибки металла, частого стучания молотком/кувалдой, сварки, обязательно место для тисков, полки или ящики для инструмента. Так как будут работы со всеми возможными деталями и агрегатами, верстак должен не боятся прямого удара молотка, сварки (желательно чтобы проводил электричество по столу) и жидкостей. То есть имел металлическое покрытие.
Максимально большой, но чтобы не мешался.
Для этого подойдет хорошая мощная станина с деревянной столешницей из досок и металлическим листом поверх. Лист в идеале бы нержавейку 1,5-2 мм, но это дорого. Так что я выбрал обычную «сталь 3» 1.5 мм — других нет.

Изначально хотел сделать откидную столешницу, которая бы складывалась к стене без основания (2 ножки на болтах) Зачем? Да чтобы место экономить. Тогда можно его убрать и он не будет мешаться. Потом подумал… Даже и не знаю. Обычно под столом что-то хранится. Нужны ящики для инструмента и хлам хранить. А если он будет разборный — куда денется хлам, и как сделать ящики? Они все равно останутся где-то в гараже… Короче идея не прокатила.

В итоге я выбрал размер чуть больше чем стена со стороны ворот. Долго думал, ходил с рулеткой. Решил выдвинуть на 5 см наружу, чтобы дойти до 60см глубины. 70 конечно удобнее но тогда машина может не влезть.
Длину взял от балды равную 2м, почему-то долго решал 2 или 2.10… Кажется это было связано с географией гаража — он сложен из бетонных блоков.
Тут еще небольшой экскурс в историю гаража. Как я уже ранее написал надо купить гараж и обжиться там. Так вот я покупал 2 доски 150х40х6000 и резал их пополам. В итоге у меня было 4 доски 150х40 примерно около 3м длинной. Соответственно доски я решил положить как основу на столешницу. Их ширина в сумме давала мои 60см, а длина до 3 метров. Доски выбрал класть в длину — так у них меньше возможность играть на «изгиб» точнее поворот.

Тиски являются силовой частью, поэтому под них решил сделать опору из профиля 50х50, остальные ножки из 40 уголка. Хотя у друзей и без опоры под тисками все нормально. Но у них верстаки из советского 50 уголка.
Основание столешницы тоже из 40 уголка, с несколькими перемычками поперек в районе ножек. Правые ножки из 25 уголка — там нагрузка небольшая.

Высота это индивидуально. У друзей 80см обычно — по стандарту. Может и удобно если сидишь весь день на стуле. А работать согнувшись — нет! Да если в тиски кладешь что-то — нормально. Решил взять метровую высоту. На вопросы «А не высоко?» отвечаю: «А у меня есть подставка». Так что выше встать не проблема.

Оригинальной картинки не сохранилось. Ну суть в чем. Тиски надо размещать справа, так как слева у меня стена ворот и габаритные вещи не влезут. Справа от верстака в таком случае тоже лучше ничего не ставить — мешается. Основное рабочее пространство выходит в центре и справа от тисков (на краю много чего удобно делать). Слева по плану ниша под сварочник, а у меня их два. Каждый сварочник на тележке. Так что габариты ниши по тележкам. Размеры сняты заранее, тележки варились по размерам. Глубина верстака учитывала гарабиты сварочников.
Поэтому отступаем 50 см от правого края и ставим ногу под тиски.
Слева отступаем размер под сварочники 35+25 см = 55 см.
Над сварочниками остается ниша, в ней решил сделать просто полку. Потому что уголок загнут внутрь этой нишы. Ящик там делать не выгодно — теряю почти 5 см высоты в пустоту. А молотки и крупный инструмент хранить самое оно. Или краги.

Тележка под сварочник. На фото еще нет, но сейчас под лотком находится ящик.

В центре остается 95. Плюс надо учесть ширину профиля и уголка, сделать на это зазоры и смещения.
В итоге ширина ящиков в центре 78см.
Это размеры центров ножек. На деле еще надо учесть, что слева нет ног — верстак опирается на уголок на стене и уголок на воротах. Справа ноги из 25 уголка. А в центре 50 профиль под тисками, а левее 40 уголок.

Получив основные размеры начал варить столешницу. Для чего выставил подъемник в уровень и нарезал уголков. Сварил их вместе, насверлил отверстий под саморезы.
Конфигурация уголками вниз. Почему? Обычно все делают вверх и внутрь «П» образной рамы кладут доски. Потому что мне так больше понравилось. Дополнительная идея — крепление различной оснастки. К примеру листогиба, за счет чего оснастка не нуждается в своих ножках. В этом варианте внутрь уголка ввариваем гайки через 20 см.

Далее приварил ноги, с применением уровня. Долго вымерял все. Получилось не плохо, хотя квадрат убежал немного.

После переворота на место разметил отверстия под тиски, и положил доски. Доски в последствии подровнял рубанком. Доски поверх промазал маслом, чтобы не гнили вслучае чего. И не могли плесневеть.
Поверх положил лист.

На фотке Артем, на пару дней приехал из армии, помог загнуть лист.
Учитывая кривой пол гаража временно подложены бруски, верстак выведен в уровень, тележки со сварочниками пока не катаются по такому полу, но в последствии будет заливаться.

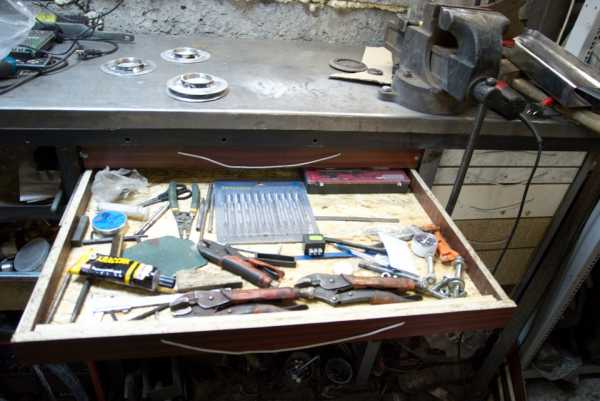

Ящики
Это сложный процесс, дорогой поэтому длился долго иба нахаляву 🙂 Купил направляющие с полным вылетом — 160р за один ящик. На металлических шариках.

Высота выбрана исходя из потребностей хранить мелкий часто используемый инструмент. То есть верхние 2 ящика высотой 5см (-толщина дна). Там удобно лежат линейки, ножницы, зажимы, мелкая трещетка с головками, штангель, маркеры и прочее. Никогда не теряются — всегда лежат в один слой и чтобы достать, не нужно копаться среди тяжелых и больших вещей добираясь до дна. Даже отвертку сделанную и 1 мм прутка легко найти в таком ящике — ей просто негде теряться.
И так высота ящиков: 5, 5, 10, 10, 15 см.

Размеры (глубина и ширина) снимались по факту получившихся проемов. Стенки верстака сделаны из ДСП, нищи тоже. Ящики делал из чего попало. Короче стенки мне нарезали на распиловке (друзья из обрезков сделали). Фасады из МДФ. Дно я сделал из 9мм ОСП (пришлось купить).
ОСП пили сам. Взял у друзей циркулярку, перевернул, просверлил в станине 4 отверстия для саморезов (разрешили). Все прикрутил к обрезкам ОСП и эту конструкцию прикрутил к большому основанию от мощного поддона для кирпичей. Получился распиловочный станок, ну почти 🙂 Фоток нет. Положил его на борта прицепа и пилил прямо перед гаражом. Сложно конечно 🙂 Размеры выставлял рулеткой, в нужных местах прикручивал направляющие бруски.
И так донышки я нарезал за пару вечеров. Стенки ребята накромсали. Оставалось собрать ящики и повесить на место. Лицевые части прикрутил через бруски изнутри.
Далее просто муторная подгонка направляек по месту.
Ручки сделал из веревки — они не выступают от ящика, при этом ящики заподлицо с ножками. То есть нет выступающих частей или ниш. Веревочные ручки удобно свисают и легко дергаются на себя. Соответственно ящики длинной 55 см (из 60 возможных).

По факту использования могу сказать, что пока проблем нет. Кроме того, что лист ржавеет местами, главное не давать ему сильно покрываться ржавчиной. В принципе он съемный, может быть заменю на нержавейку.
Тиски в принципе тоже съемные, при желании — пока не нужно было. Часто прикручиваю листогиб. Гайки пока не вваривал. Сделал подставку под ТИГ гарелку, тоже крепится к верстаку на болт.

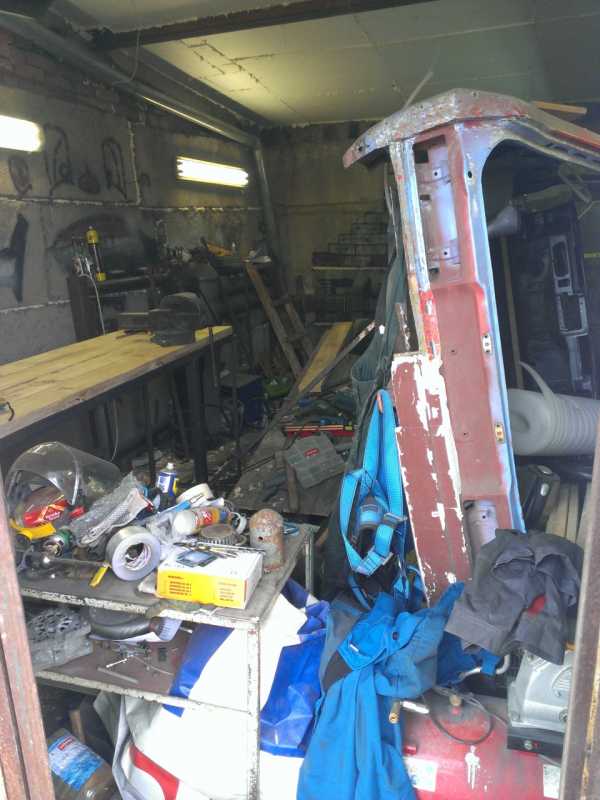

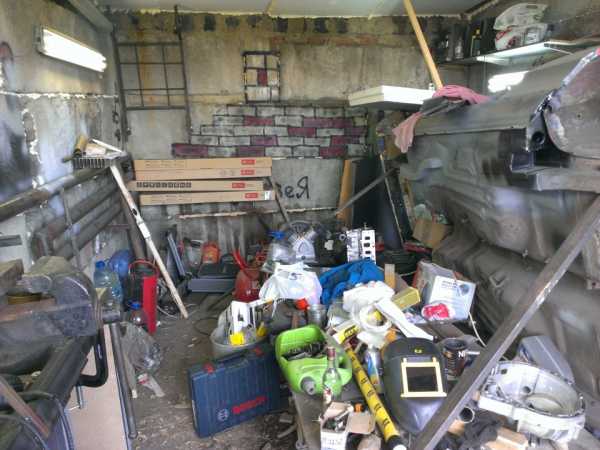

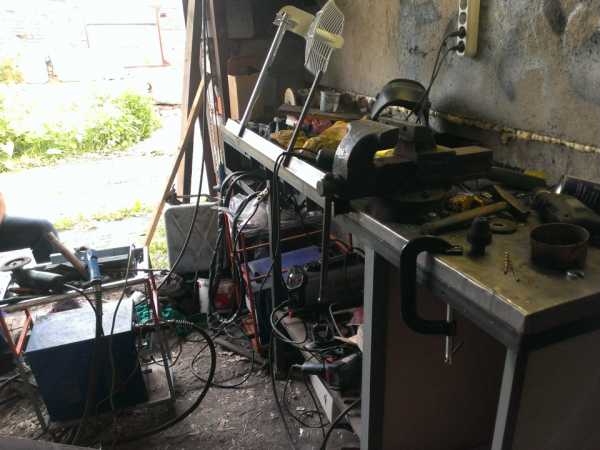

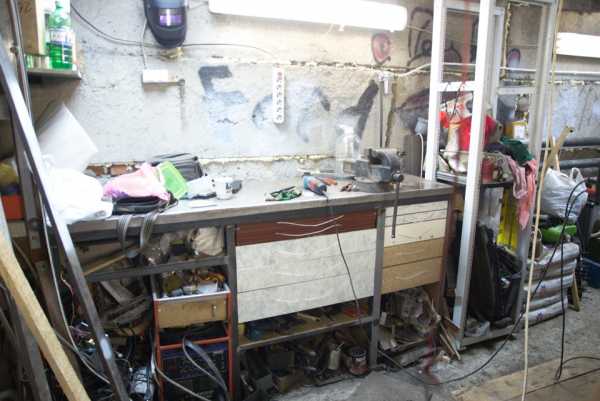

На этой фотке показано в каком бардаке делался верстак. После создания ящиков почти весь хлам убрался по своим местам. Главное что инструмент теперь всегда легодоступен.

В продолжении статейка про тележки под сварочные аппараты.

www.drive2.ru

Как сделать верстак в гараж своими руками

Интересные статьи:
Выбор места в гараже для верстака
Гаражи имеют преимущественно прямоугольную форму, поэтому при выборе места под верстак следует учитывать определенные особенности использования будущего рабочего места:
Если ширина гаража достаточная, то оптимальным местом для верстака будет одна из длинных стен строения, так как это позволит сделать стол нужной длины и обеспечит подход к верстаку с трех сторон, что весьма удобно, особенно в случае одновременной работы двух человек;
Если верстак устанавливается в торцевой части гаража, можно вынести все крепления под тиски и другие приспособления на переднюю часть столешницы, распределяя отверстия для струбцин и прочих инструментов по передней продольной стороне стола;
Еще один вариант расположения верстака – по длинной стене с упором в торцевую стену, что дает возможность использовать подход к столу с двух сторон.
Совет! Если на примыкающей к стене стороне верстака укрепить вертикальные стойки с поперечными перекладинами, можно удобно размещать на крючках или других типах держателей различные инструменты, которые всегда будут на виду.

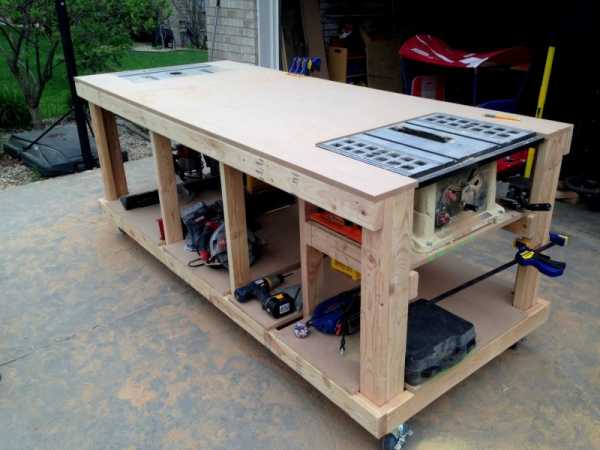

Верстак в гараж из дерева своими руками
Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.
Строим деревянный верстак для сборочных работ
Чтобы построить верстак, нам потребуется:
Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.
Здесь вы можете узнать секреты изготовления ворот для гаража своими руками
Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.
В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.
На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.
Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.
Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.
Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.
Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.
Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».
На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.
Металлический верстак в гараж своими руками
Необходимый инструмент:
Болгарка с кругом для резки металла и шлифовальным диском.
Сварочный аппарат и электроды.
Спецодежда и защитные приспособления для сварочных работ.
Уровень.
Рулетка.
Шуруповерт.
Электролобзик для раскроя фанеры.
Дрель.
Необходимые материалы:
Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.
Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.
Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.
Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.
Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.
Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.
Деревянные доски для столешницы. Толщина 50 мм.
Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм
Направляющие для ящиков стола.
Шурупы для сборки ящиков из фанеры.
Саморезы по металлу.
Анкерные болты.
Краска по дереву и металлу.
Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.
Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски. Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры. Ящики стола изготавливаются из фанеры.
Второй шаг — сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.
Третий шаг — изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.
Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.
Четвертый шаг — изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.
Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.
После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.
Пятый шаг — укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.
Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.
Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.
После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.
Шестой шаг — крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.
Заключительный шаг — установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.
Варианты изготовления полки из дерева своими руками подробнее
Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.
Установка тисков на слесарный верстак
Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепляется вся конструкция анкерными болтами.
svoimy-rukami.ru
Верстак своими руками — 80 фото руководства по постройке
Хороший верстак в гараже позволяет сделать различные виды работ по металлу и дереву за короткий промежуток времени. Здесь хранятся различные инструменты и мелкие детали. Простым языком, он представляет собой специальный стол, на котором можно делать токарные и слесарные изделия.
Помимо столешницы, здесь могут присутствовать многослойные конструкции полок и подвесных емкостей для хранения гвоздей, шурупов и гаек.
Сделать универсальный верстак достаточно просто. Главное в этом деле, подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать очередность каждого действия.
Самостоятельное изготовление подобного сооружения позволит сэкономить приличную сумму. Помимо этого, индивидуальный проект помогает сделать конструкцию исходя из параметров вашего помещения.

Разновидности верстака
Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:
Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.
Помимо этого, использование смазочных материалов может оставить следы на деревянной поверхности. Железное основание не требует особого ухода.
Столярный. Его поверхность оформлена из деревянного массива. Столярный верстак используют для работы по дереву. Эти изделия не обладают высокой прочностью и многофункциональностью в отличие от слесарного.
Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.
Что входит в конструкцию верстака?
Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие. Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.

Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.
Как сделать верстак своими руками?
Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.
Для этого понадобятся:
ножовка;
шуруповёрт или набор отверток разного диаметра;
столярный угольник;
уровень;
болты;
гайки;
саморезы;
подробный чертеж изделия;
гаечный ключ.

Из материалов необходимо подготовить:
бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм. В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки;
листы фанеры толщиной 30 мм;
доски для каркаса.
Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:
Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.
Посередине устанавливают распорную планку. В дальнейшем она сократит сопротивление готового изделия в ходе рабочего процесса понадобится небольшая деревянная доска.
Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.
Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.

Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.
Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.
Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.
Фото верстаков своими руками
Также рекомендуем посетить:
mojdominfo.ru
Верстак в гараж своими руками
Гараж во многих случаях становится единственным местом, где можно выполнить ремонт или переборку какого-либо узла автомобиля, изготовить необходимый инвентарь или просто отдохнуть душой, работая руками за слесарным или столярным верстаком. В некоторых случаях в гараже можно даже организовать небольшую слесарную или столярную мастерскую, было бы желание и время. В любом случае верстак в гараж нужен, как воздух. У серьезных мастеров их всегда два – для работы с металлом и деревянный верстак, не считая рабочего стола и станка.
Как организовать верстак в гараже
Вариантов заполучить верстак в гараж немного, чаще всего желанное оборудование можно приобрести одним из перечисленных способов:
Купить продукцию китайского или отечественного производства;
Составить чертежи с учетом необходимых размеров и заказать изготовление верстака у знакомых столяров или слесарей;
Сделать верстак в гараж своими руками.
Нельзя сказать, что при нынешнем изобилии разного инструмента и оборудования для гаража сегодня невозможно купить качественный верстак. Более того, даже среди отечественных производителей есть немало приличных на вид моделей, которые вполне подошли бы для работы в гараже, но есть одно условие.
Важно! Стандартное исполнение размеров и конструкции верстака не всегда подходит под ваш индивидуальный рост и размах рук. Кроме того, не во всех случаях удается впихнуть в пространство своего гаража верстак, рассчитанный на масштаб слесарной мастерской.
Есть смысл заказывать изготовление верстака по вашим чертежам, если нет физической возможности изготовить его для гаража своими руками, например, не готово помещение, или нет необходимых навыков работы со сваркой или столярными инструментами.
Очень важно с самого начала правильно сформулировать требования к конструкции и решить, где и как должен располагаться верстачный стол в гараже:
Высота стола и размеры верхней крышки или столешницы должны быть максимально удобными под ваши индивидуальные данные. При этом вокруг инструмента в гараже должно быть свободного пространства не менее чем на вытянутую руку от рабочего положенияза столом;
Несмотря на то, что 99% работ выполняется в положении стоя, возле верстака должен быть стул и решетка из дерева, если пол в гараже бетонный. При этом весь комплект принадлежностей не должен мешать или каким–либо образом влиять на автомобиль или другое транспортное средство, хранящееся в помещении.
Совет! Если планируете много сверлить, резать или строгать дерево, заведите пылесос, хорошую вытяжную вентиляцию и чехол для машины.
Как сделать верстак в гараже
Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.
Строим деревянный верстак для сборочных работ
Чтобы построить верстак, нам потребуется:
Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.
Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.
В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.
На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.
Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.
Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.
Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.
Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.
Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».
На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.
Вариант слесарного верстака из стального уголка
Для изготовления конструкции используем стальной уголок с шириной полки в 50 мм. Ниже приведена последовательность операций изготовления верстака в гараже своими руками. Большая часть работ выполняется в гараже болгаркой и сварочным аппаратом, поэтому перед началом работ следует потренироваться и подобрать лучший режим сварки для металла толщиной в 3 мм.
Для начала нарезаем заготовку для изготовления каркаса под верхнюю плиту верстака. Рабочую поверхность для верстаков слесарного типа лучше всего изготавливать в виде цельной или сварной конструкции из стального листа, пластин или плит. Рекомендованная толщина листа для слесарного верстака гаража – не менее пяти миллиметров.

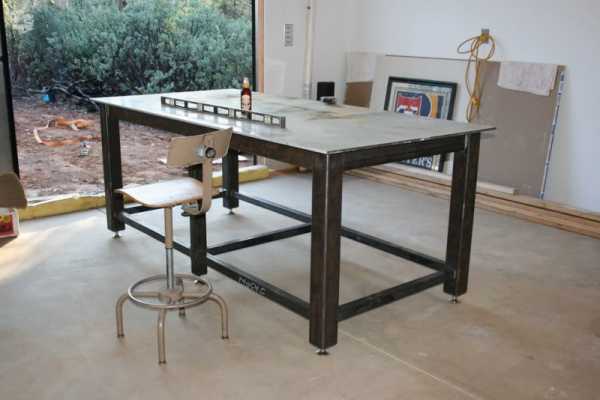

После подгонки размеров плиты на ее поверхность укладываем заготовки уголка, из которого сварим основание столешницы. Отрезанные заготовки тщательно подгоняем на угловых соединениях, устанавливаем на ровную поверхность, крепим струбциной, свариваем и тщательно зачищаем швы.
Это наиболее сложная часть сварочных работ. Если у вас в гараже есть сварочный полуавтомат, заготовки под раму основания сначала сваривают между собой обычной сваркой, а затем точками прихватывают к стальному листу. Выполнять подобную операцию обычной сваркой достаточно сложно, можно прожечь или перегреть лист, в результате вместо ровной поверхности получится «хлопающая» волна.
«Ноги» для верстака отрезаем из того же уголка и привариваем к основанию. Если верстак будет стоять на земле или щебеночном покрытии гаража, потребуется доварить на опорную часть ног специальные пятачки. Если конструкцию необходимо закрепить на бетонном полу гаража, в пятачках сверлим отверстия под анкерные болты.
Далее вырезаем горизонтальные поперечные стяжки, которые привариваем в нижней части ног верстака. Таким образом, конструкция становится жесткой и устойчивой на любом полу в гараже. При необходимости в задней части каркаса можно приварить дополнительную диагональную распорку.
Для установки ящиков под запчасти и детали, хранящиеся в гараже, дополнительно привариваем горизонтальные направляющие под столешницей. Чтобы ящики могли свободно выдвигаться, на поперечные отрезки привариваем по паре коротких продольных уголков. Ящики можно изготовить отдельно или приспособить уже имеющиеся в гараже. В этом случае расположение направляющих уголков приходится подбирать индивидуально.
Кроме того, уголковые направляющие потребуется тщательно отшлифовать, или нашить полоски из пластика, чтобы дно ящиков при движении «не строгалось» и не повреждалось. В противном случае уже через пару недель после установки верстака в гараже потребное усилие для выдвижения ящиков возрастет в несколько раз.
После выполнения сборочных работ все сварные швы потребуется тщательно зачистить и обработать фосфатной грунтовкой, после чего поверхность металла грунтуется и окрашивается в любимый машиностроителями цвет –синий или зеленый. Какой колер подойдет для вашего гаража, выбирать вам. Рабочая поверхность стального листа столешницы не красится, в лучшем случае полируется или обрабатывается кислотным протравителем.
Заключение
Изготовление верстака для своего гаража является относительно несложным и недорогим процессом. Стальной каркас способен выдержать нагрузку в несколько сот килограммов, например, от подвески или двигателя автомобиля. Даже при условии покупки всех комплектующих и материалов стоимость изготовления будет на порядок меньше покупного варианта. Тем более что в большинстве случаев настоящие автолюбители и мастера ремонта и самоделок именно так и поступают.
bouw.ru
