Верстак в гараж своими руками

Большинство владельцев гаражей, помимо основного предназначения, используют помещение в качестве мастерской, что вполне логично — многие ремонтируют свою машину самостоятельно, задействуя для этого различные приспособления и оборудование. При необходимости производятся любые другие технические работы, ремонт бытовой техники, сборка сооружений или приспособлений на дачу и т.д. Чтобы качественно выполнить все эти манипуляции, требуются соответствующие условия. Оптимальным вариантом является создание своими руками удобного и прочного верстака.

Назначение верстака в гараже

Если вы планируете использовать гараж в том числе в качестве мастерской, без верстака не обойтись

Верстак — это рабочий стол, удобный для выполнения различных технических операций. Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.д.

Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

Конструкция верстака

Хороший верстак должен соединять в себе функциональность и компактность

Площадь большинства гаражей ограничена, поэтому выбор правильной конструкции верстака очень важен. Основным требованием является оптимальное сочетание функциональности и компактности. Стандартный размер гаражного бокса — 6х4 м. Если вычесть из этого площадь, занимаемую машиной, остаётся не так уж и много свободного пространства, которое необходимо использовать самым рациональным образом.

Существует множество вариантов конструкции верстака, но все они должны иметь:

• Основную рабочую поверхность;
• Одну или несколько тумб для хранения различных вещей и одновременно выполняющих функции опорных элементов;
• Выдвижные ящики для хранения мелких деталей, крепежа или инструментов;
• Щит для размещения наиболее используемых инструментов.

Важно также обеспечить наличие качественного освещения и розеток для подключения ручного электроинструмента. Рекомендуется располагать их в верхнем ярусе, чтобы провод не мешался под руками и не создавал опасных ситуаций.

Основные виды

Несущая конструкция верстака должна выдерживать большие весовые нагрузки

Основным элементом верстака является несущая конструкция, выполненная в виде рамы

. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

• Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
• Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

• Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
• Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
• Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

• Прямой;
• Угловой;
• С дополнительными элементами — стеллажами, верхним ярусом и т.д.

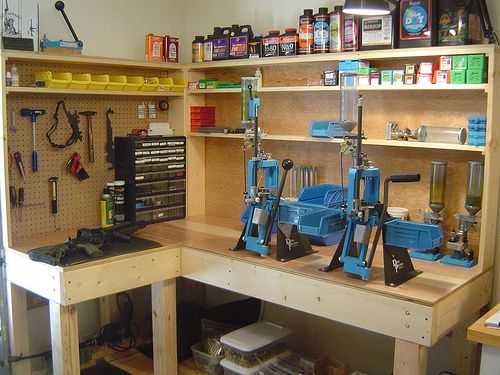

Угловой верстак

Существует различия и по типу функционала:

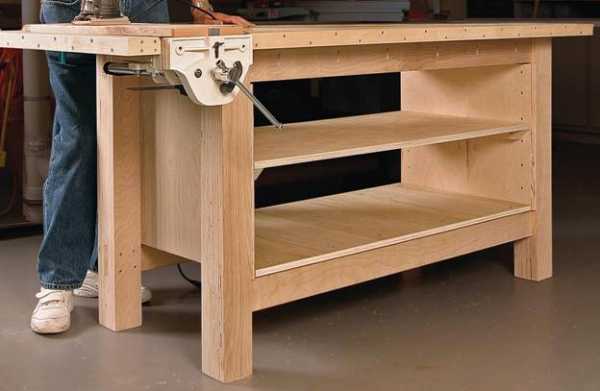

• Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

Столярный верстак

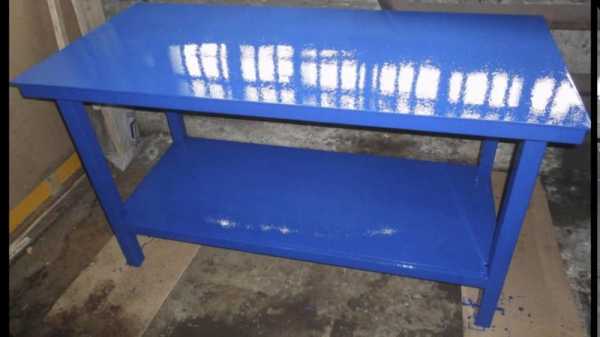

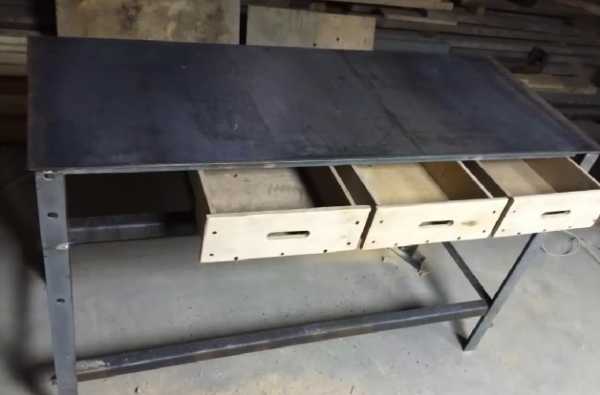

• Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.



Слесарный верстак

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Необходимые инструменты и материалы

Для создания своими руками металлического верстака потребуются:

• Болгарка с отрезным и шлифовальным кругами;
• Сварочный аппарат;
• Рулетка, линейка, угольник;
• Карандаш или чертилка;
• Строительный уровень, лазерный уровень или нивелир;
• Электродрель или шуруповёрт;
• Электролобзик для резки листовых материалов (ДСП, МДФ, фанеры и т.п.).

Из материалов необходимо приготовить:

• Металлический уголок 50 на 50;
• Труба прямоугольного сечения 60 на 40;
• Стальная полоса и стальной лист для изготовления направляющих для ящиков, стеллажей, верхнего яруса, инструментального щита;
• Доски или листовые материалы под столешницу;
• Фанера для ящиков;
• Саморезы, шурупы, болты с гайками, прочие крепёжные элементы;
• Краска, кисти, растворитель.

В зависимости от выбранной конструкции могут потребоваться и другие детали или материалы, перечислены только наиболее нужные элементы.

Подготовительные работы

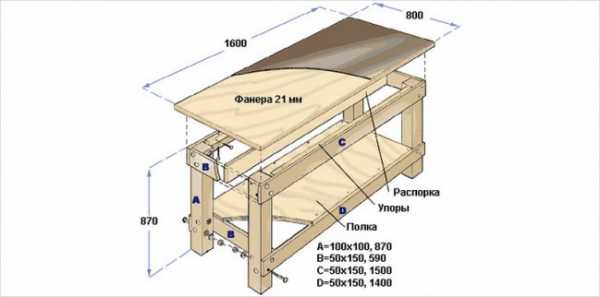

Создание чертежа верстака — обязательная часть подготовительного этапа

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража. Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Приспособления, находящиеся под рукой, позволят экономить время и усилия, которые уходят на поиск необходимых элементов по ящикам и полкам.

Пошаговая инструкция по изготовлению верстака для гаража

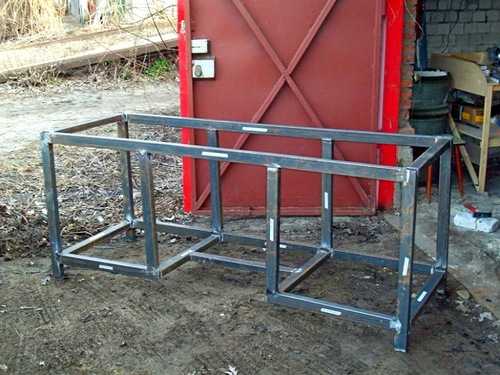

Сборка опорного каркаса

Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

1. Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката.
2. Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели.
3. Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла.
4. Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности,
5. В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак. В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно.
6. Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента.
7. Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним. Все края тщательно обрабатываются и зачищаются, острые углы закругляются.
8. Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Видео: Процесс создания верстака

Техника безопасности при работе с самодельным верстаком

Работа с самодельным верстаком требует соблюдения обычных правил безопасности. Самостоятельная сборка не меняет никаких требований и норм.

Необходимо присоединить верстак к общему заземляющему контуру гаража, прочно закрепить его на полу или стенах. Стеллажи и инструментальный щит с верхним ярусом прочно крепятся с помощью анкерных болтов к стенам. Шурупы в данном случае использовать нельзя.

Все электрические провода необходимо спрятать в гофрированные шланги или кабельные каналы. Освещение должно быть достаточным, направленным с левой стороны и сверху. Следует исключить возможность раскачки верстака, все опоры должны прочно и плотно стоять на полу, обеспечивая полную неподвижность рабочей поверхности.

Наличие качественного верстака поможет выполнять все необходимые работы в нормальных условиях. Время на выполнение работы значительно сократится, а качество работ — улучшится. Сборочные работы пройдут быстро и качественно, если все необходимые инструменты и материалы будут заранее приготовлены, раскроены и распределены по категориям. Тогда станет проще выполнять сборочные операции, а возможность ошибки будет сведена к нулю.

garazhmechti.ru

чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.

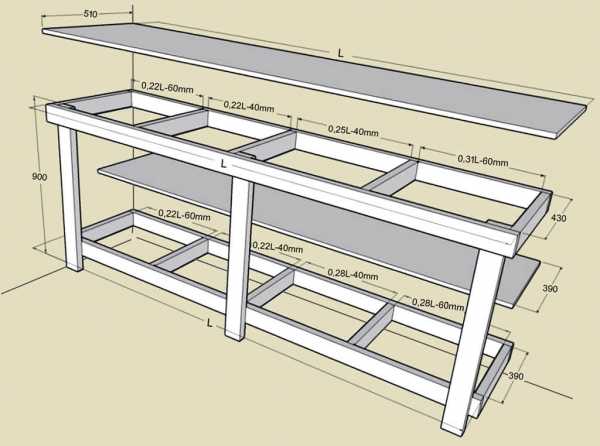

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Материалы и инструменты

Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:

• сварочный аппарат с электродами;
• уровень;
• шуруповёрт;
• дрель;
• болгарка, оборудованная шлифовальным диском и кругом для резки металла;
• рулетка;
• электрический лобзик, предназначенный для раскроя фанерных листов.

Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:

• квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
• полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
• лист стали для держателей ящиков толщиной в 2 мм;
• фанерный лист толщиной в 1,5 см;
• шурупы;
• анкерные болты;
• уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
• уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
• лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
• деревянные доски толщиной в 5 см;
• направляющие для ящиков в столе;
• саморезы по металлу;
• краска по металлу и дереву.

Инструкция по изготовлению

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.

Сборка основы

Конструирование каркаса верстака проводят по следующему алгоритму:

1. Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
2. После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
3. Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
4. После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
5. Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
6. Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
7. Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
8. Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
9. В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.

Сборка ящиков для стола

Данный процесс состоит из следующих этапов:

1. Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
2. По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
3. Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.

Завершающие работы

После сборки ящиков выполняют следующие шаги:

1. Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
2. Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
3. Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
4. Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
5. Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
6. После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
7. Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
8. Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
9. На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
10. Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
11. На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.

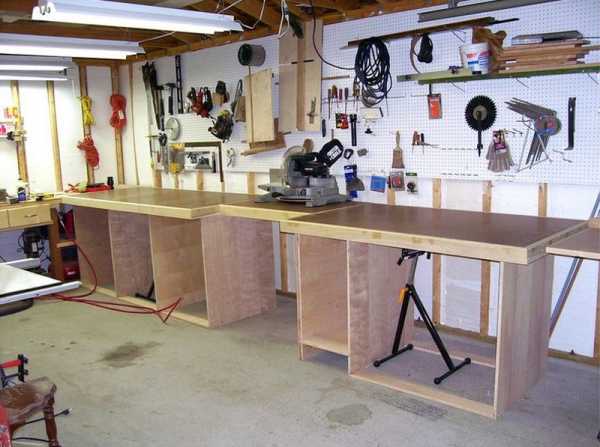

Примеры обустройства

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.

Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.

Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.

kakpostroit.su

Верстак в гараж своими руками и процесс изготовления

Для многих гараж является не только местом хранения автомобиля. Некоторые вообще используют его не по прямому назначению. Так, одни применяют гараж для хранения вещей, другие организуют там место отдыха, третьи превращают в мастерскую, оснащая специализированным оборудованием. Далее рассмотрено, как установить верстак в гараж своими руками.

Виды верстаков

Верстак – стол, служащий для обработки материалов, проведения разных работ. К тому же некоторые варианты имеют дополнительные приспособления. Следует отметить, что изначально верстаки были направлены на обработку дерева и служили для удержания заготовок и обеспечения упора инструментов. С данной целью применялись отверстия в столешнице, клинья, чурки, гребенки.

Простейшая конструкция включает несущий каркас, толстую столешницу, полку под ней и дополнительные емкости в виде полок и выдвижных ящиков. Данные верстаки называют классическими. С совершенствованием инструментов, появлением электрооборудования и расширением применения металлов значительно усложнились верстаки и возросло их многообразие.

Существует несколько классификаций верстаков. По назначению их классифицируют на слесарные, столярные, плотницкие, универсальные. Данные варианты отличаются, прежде всего, материалом столешницы. Устройства первого типа оснащают исключительно столешницами из металла, что обусловлено следующими особенностями металлообработки. Во-первых, она подразумевает применение машинного масла и прочих жидкостей, загрязняющих деревянную поверхность. Во-вторых, работы с металлом характеризуются применением острых инструментов с усилием, что привело бы к повреждению и быстрому разрушению древесной столешницы.  В целом столярные и плотничные верстаки уступают по прочности и функциональности слесарным. Отличие между ними состоит в том, что плотничные варианты ориентированы на обработку длинных досок. В гараже их применяют редко. Созданные своими руками слесарные металлические варианты для гаража наиболее уместны.

По материалу рабочего стола данные приспособления подразделяют на металлические, деревянные, комбинированные.

По количеству рабочих зон выделяют одно-, двух- и многоместные варианты.

К тому же верстаки обрели множество дополнительных функций, на которых основана еще одна классификация, дифференцирующая их на складные, откидные пристенные, передвижные, модели-шкафы.

Особенности конструкции

Перед тем, как сделать верстак в гараже своими руками, следует продумать, как его компоновку, так и каждую деталь. Конструкция его определяется, прежде всего, назначением. Основные параметры – прочность, устойчивость надежность.

Независимо от типа, верстак включает несколько конструктивных элементов. Основными являются несущая конструкция и столешница. Первый представлен каркасом с ножками, служащим для удержания всех прочих составляющих. Второй является рабочей поверхностью. В зависимости от вида верстака его создают из металла либо дерева. К дополнительным элементам относят тумбочку и полку. Первая оснащена полками и ящиками. Возможно размещение по краям верстака двух таких элементов. Полка находится под столешницей и выполняет те же функции, что и тумба.

Верстак для обширного перечня работ в гараже должен характеризоваться невосприимчивостью к разным воздействиям (жидкостей, температуры, электричества, ударам  и т. д.).

В большинстве случаев предусматривают разные приспособления для хранения, особо актуальные для гаража. Обычные модели оснащены металлическими либо деревянными выдвижными ящиками. Дополнительно устанавливают щит и полки.

Обычно в гаражах устанавливают верстаки трех типов (по назначению). Простейшие служат для мелкого ремонта и слесарных работ. Более сложные не связаны с автомобилем и служат для выполнения постоянных работ по обслуживанию дома либо хобби. Наиболее сложные верстаки ориентированы на полное самостоятельное обслуживание автомобиля.

Наконец, нужно выбрать подходящее место в гараже для верстака, рассчитав его размеры. При наличии автомобиля требуется обеспечить удаление от него в 1 м.

Преимущество самодельных верстаков состоит в том, что их изначально приспосабливают для определенных условий и потребностей, в отличие от заводских, выбрать которые для конкретного гаража и пользователя может быть весьма сложно. К тому же самостоятельное создание верстака обходится намного дешевле готового, даже при условии приобретения всех инструментов и материалов. Существует и промежуточный вариант – заказать верстак в гараж по собственным чертежам. Это также обойдется дороже самодельного верстака, но позволит получить устройство, приспособленное под конкретные потребности и условия. Стоимость и качество определяются уровнем мастеров.

Процесс изготовления

Для создания верстака своими руками необходимо разработать чертежи с учетом имеющихся условий гаража и желаемых параметров. В общих положениях конструкция верстаков аналогична, однако большинство параметров определяется индивидуально. Так, размеры зависят от площади гаража и потребностей, количество и расположение дополнительных элементов также выбирает создатель. Примеры чертежей и размеров можно найти в открытых источниках.

В соответствии с созданной схемой подготавливают перечень инструментов. Его можно дифференцировать на проектировочные (уровень, рулетка) обрабатывающие (дрель, сварочный аппарат, электролобзик, болгарка) соединительные (шуруповерт). Кроме того, естественно, нужны исходные материалы. Они представлены двумя стальными листами, двумя уголками, квадратной трубой, стальной полосой, шурупами, саморезами по металлу, досками, анкерными болтами, фанерой, краской для металла и древесины, направляющими ящиков.

Приведенный перечень материалов рассчитан на изготовление большого верстака шириной 0,75 м и длиной 2,2 м. Такие размеры позволяют разместить различные инструменты. Названые числовые значения также, естественно, не обязательны и представляют ориентировочные параметры. Оптимальная высота зависит от роста: верстак должен доходить до середины кистей. К тому же нужно учитывать, что размеры верстака для гаража площадью 6х4 м должны составлять не больше 1,5х0,6 м, чтобы осталось место для автомобиля. Поэтому в некоторых случаях более уместно применение в гараже откидного верстака.

Первый этап работ состоит в подготовке исходного материала. Уголки, профильную трубу и стальную полосу разрезают.

Вторая стадия – сварка каркаса. Его создают из профиля. Начинают с элементов столешницы, приваривая первыми две трубы по 2,2 м и две по 0,75 м. При этом нужно учитывать, что сверху основного предстоит приварить для столешницы дополнительный каркас из уголков. Последнюю армируют, наваривая с интервалом в 40 см ребра жесткости, также представленные стальными трубами. Далее по краям приваривают 4 ножки длиной 0,9 м.

Однако для обеспечения устойчивости рекомендуется оснастить верстак 6 или 8 ножками.

Для усиления конструкции их соединяют силовыми перемычками. Можно соединить элементы каркаса и болтами, однако это менее надежно и сложнее.

На этом изготовление основного каркаса завершается, и приступают к созданию дополнительных квадратных для ящиков. Их также усиливают ребрами жесткости и приваривают к столешнице с двух сторон.

Третий этап заключается в создании каркаса столешницы путем сварки четырех уголков (двух 2,2 м и двух 0,75 м). Данный каркас приваривают поверх основного трубчатого. В итоге получается усиленная ребрами жесткости основного каркаса столешница высотой 8 см.

Окончательными работами по созданию каркаса является сварка обрешетки инструментальной панели. Она представлена пятью уголками: один 2,2 м и остальные 0,95 м. По два элемента устанавливают по бокам и в центре с целью усиления конструкции. Инструментальную панель приваривают к столешнице.

На этом весь каркас верстака завершен. Далее переходят к усилению конструкции. Данные работы осуществляют, приваривая к боковинам нарезанные из стальной полосы кронштейны в количестве 24 штук. Для установки боковых и задних стенок на каркасе посередине каждого из них просверливают отверстие.

На четвертой стадии изготавливают емкости. Их тип, количество, размеры, расположение определяются проектировщиком. Так, для хранения объемных предметов возможно сделать большие ящики, для маленьких – большее количество, но меньшего размера. Возможно расположить их с обеих сторон верстака либо с одной, заменить полками либо совместить с ними. Ящики собирают, скручивая шурупами предварительно нарезанные заготовки из фанеры. Для обеспечения их выдвижения крепят салазки на предварительно приваренные металлические полосы между боковинами.

Пятый этап подразумевает укладку досок столешницы. Предварительно исходные доски толщиной 50 мм разделяют на заготовки. Их размеры определяются исходным материалом. По возможности делают три заготовки, рассчитанные на продольное расположение, шириной 24,5 см и длиной 2,19 м. Если исходной доски недостаточно для таких длинных заготовок, создают 10 фрагментов для поперечного расположения шириной 20,5 см и длиной 74 см. С целью защиты от гниения и разрушения жуками их обрабатывают антисептическим раствором.

Кроме того, перед укладкой каркас верстака окрашивают с целью обеспечения защиты от коррозии. Поэтому рекомендуется применять антикоррозийный и атмосферостойкий лакокрасочный материал. Перед покраской следует обработать поверхность, удалив неровности, с применением угловой шлифовальной машины, оснащенной соответствующим диском.

Укладку досок осуществляют после высыхания каркаса. Их не следует устанавливать чрезмерно плотно к нему и друг к другу ввиду особенности дерева менять объем. Поэтому следует оставить интервалы в несколько мм. Доски прикручивают саморезами к каркасу. По завершении укладки необходимо отшлифовать поверхность для упрощения последующей укладки стального листа.

На шестой стадии занимаются его закреплением. Предварительно металлический лист покрывают с обеих сторон краской, использованной для каркаса, либо преобразователем ржавчины. Первый вариант не оптимален, так как краска со времен царапается, а преобразователь ржавчины прозрачен и просто восстанавливается.

Существует два способа закрепления металлического листа. Чаще всего его прикручивают к доскам саморезами. Также возможно приварить лист к каркасу, однако это может вызвать воспламенение досок столешницы.

Седьмой этап состоит в монтаже ящиков, силового щита, полок, боковых стен. Фанеру по завершении работ также покрывают защитным составом. На силовой щит прикрепляют саморезы либо крючки. К тому же для обеспечения освещения иногда на него крепят лампу. Слесарный верстак для гаража должен быть оснащен тисками. Ввиду того, что данный зажимной инструмент тяжелый, не следует закреплять его на столешнице. Рекомендуется использовать 1 см металлические прокладки. Данную конструкцию скрепляют анкерными болтами, проделав в столешнице и прокладках отверстия.

Нужно отметить, что тиски также возможно сделать самостоятельно. Для этого используют различные материалы, однако чаще всего встречаются чугунные варианты. Это обусловлено тем, что при невысокой стоимости они подходят для обширного перечня работ, что определяется такими свойствами чугуна, как литейные параметры, хорошая текучесть, низкая температура плавления. Однако, в сравнении с многими прочими железными сплавами, например, сталью, чугун менее прочный и хрупкий. К тому же его сложно сварить. Ввиду этого устройства из данного материала недолговечны. Тем не менее варианты из металла встречаются редко, прежде всего, из-за большой стоимости.

Чтобы самостоятельно изготовить тиски нужны труба квадратного сечения, шпильки, сварочное оборудование, гайки. Трубу нарезают на заготовки и сваривают их. При этом не требуется высокая точность. Чертежи также можно найти в открытых источниках.

Таким образом, выше рассмотрено изготовление комбинированного верстака гаража. Данный вариант с деревянной столешницей, в сравнении с чисто металлическим верстаком, характеризуется меньшим уровнем шума и вибраций, не уступая ему по прочности. К тому же это позволяет немного сократить массу.

Установить деревянный верстак в гараж значительно быстрее и проще. К тому же это требует меньше инструментов и навыков. Его каркас создают из доски 4х8 см либо бруса 5х10 см, соединяя элементы гвоздями либо саморезами. Конструкцию усиливают деревянными распорками. Для столешницы применяют два склеенных 18 мм листа влагоемкой фанеры либо строганную дубовую, либо буковую доску. Иногда в виде основы деревянного верстака применяют две одинаковые тумбочки, служащие к тому же емкостями для хранения в гараже. Как было отмечено, верстаки из дерева не выдерживают значительного силового воздействия и не очень долговечны. Поэтому для повышения прочности поверхность покрывают 5 мм металлическим листом. Таким, образом получается еще один вариант комбинированного верстака. Он значительно легче рассмотренного выше устройства, также подходит для обработки обоих типов материалов, но менее прочен и надежен.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Слесарный верстак в гараж своими руками: необходимый инструмент, оборудование, материалы

Обязательным атрибутом для выполнения работ, требующих применения инструмента — газового ключа, ножовки, дрели, тисков — является рабочий стол или верстак. Изготовить верстак своими руками с учетом своих пожеланий и потребностей вполне по силам большинству хозяев при наличии нужных материалов и инструмента, а выполнить задачу обустройства личного рабочего места проще владельцам гаражей.

Рабочий стол для гаража

Прежде всего следует определиться, какой верстак планируется изготовить. Слесарный металлический верстак своими руками — основной вариант среди существующих, им оборудуют свои гаражи подавляющее большинство автомобилистов.

Следующий популярный, но менее распространенный вариант — верстак столярный деревянный — своими руками могут собрать те, кто занимается ремонтом и изготовлением мебели или столярных изделий. Оборудованный таким верстаком гараж обычно просто преобразуется в столярную мастерскую.

Возможен и вариант универсального верстака, оснащенного соответствующим оборудованием как для слесарных, так и для столярных работ.

Стоит отметить, что оборудование гаража своими руками — процесс творческий и постоянный. Как правило, самодельные верстаки любого назначения комплектуются различными встроенными или навесными полками для хранения инструмента, заготовок и материала.

Изготовление верстака своими руками

Габариты гаража в большинстве случаев ограничивают и габариты верстака. Для выполнения стандартного набора домашних работ вполне достаточно рабочего стола со следующими размерами: высота 850−1000 мм, ширина 550−650 мм, длина 1000−1200 мм. Для его изготовления потребуются следующие материалы:

• Уголок 50×50 мм
• Лист 4 мм
• Лист 10 мм
• Электроды Ø3,4 мм.

Если планируется оборудовать верстак выдвижными ящиками или полки, то дополнительно потребуются:

• Уголок 25×25 мм
• Лист 2 мм.

Чтобы определиться с количеством материала, нужно выполнить чертеж или эскиз конструкции с определенными размерами.

Сборка конструкции

Сборка начинается со столешницы. На выставленные по уровню бруски или толстые доски уложить лист. Желательно изготовить рабочую поверхность из цельного куска, но можно из 2-х, максимум из 3-х, не более, иначе будет сложно обеспечить плоскостность поверхности. В этом случае под линии стыка нужно подложить дополнительные бруски, а на кромках стыкуемых листов болгаркой сделать фаски под сварку с нерабочей стороны листа.

Чтобы максимально исключить коробление листа при сварке, лучше просверлить в нем необходимое количество отверстий под гвозди и прибить лист к брусьям на время сборки и сварки. Отверстия по окончании работ можно заплавить и зачистить, а можно и оставить так, как есть.

На собранной поверхности делается разметка под опорную рамку из уголков или сразу выкладываются приготовленные уголки и разметка делается по ним. Если поверхность собрана из частей, разметка необходима для выполнения прихваток. Прихватки делаются с шагом 80−100 мм, в местах наложения уголков на кромки стыкуемых частей сварку нужно выполнить сразу на ширину уголка с зачисткой шва.

Режим сварки — величина тока и скорость — подбираются в зависимости от диаметра электрода для полного проплавления на толщину листа. Эти режимы лучше подобрать заранее на обрезках листа, а режим для сварки листа 4 мм подойдет для сборки и сварки всех элементов конструкции — уголка с листом и уголков между собой.

При сборке рамки нужно обеспечить отступ от края листа на 20−30 мм, с лицевой стороны можно отступить на 50−60 мм. Выложенную рамку нужно плотно прижать к листу. Для этого можно воспользоваться подручными грузами, а можно повторить крепление гвоздями к брусьям. Времени это займет немного, но вполне обеспечит необходимую жесткость конструкции. Рамку предварительно крепят к листу прихватками. Кроме контура в рамке нужно установить один или два внутренних уголка.

Дальнейшую сборку можно выполнять различными способами:

• Собранную столешницу из листа с рамкой полностью обварить, затем установить опоры. В этом случае по ходу сварки можно контролировать плоскость стола, при необходимости выполнять правку.
• Опору верстака, включая рамку, можно собрать отдельно. Все элементы в процессе сборки также выкладываются на бруски, раскрепляются. Перед прихваткой и перед окончательной сваркой нужно проверить соответствие размеров по диагоналям.
• Можно собрать всю конструкцию верстака на прихватках с последующей окончательной сваркой. Постоянный контроль геометрических размеров обязателен и в этом случае.

Для установки тисков, обычно на левом углу стола, приваривается дополнительная пластина толщиной не менее 10 мм. Толщина зависит от габарита и веса самих тисков. Эту пластину можно использовать и для крепления других рабочих элементов слесарного станка — сверлильной машинки или заточного станка.

Варианты изготовления верстака

Как правило, обычно хозяева изготавливают металлический верстак. При этом для изготовления рамы или основания могут использоваться и другие виды проката, кроме уголка — труба, квадратный или прямоугольный профиль.

Для изготовления столешницы можно использовать деревянные конструкции — столешницу со старого стола или снятое при ремонте дверное полотно. Плоскость рабочей поверхности в этом случае уже обеспечена, остается надежно обшить ее металлическим листом.

Слесарный верстак из дерева своими руками можно сделать и целиком на основе старого кухонного стола с готовыми полочками и выдвижными ящиками. В этом случае, кроме обшивки рабочей поверхности, потребуется и общее укрепление конструкции с помощью любого имеющегося в наличии металлического проката. Подробности изготовления складного верстака читайте здесь.

obrabotkametalla.info

как сделать слесарные и металлические столы

Пространство гаража зачастую используется не только с целью хранения автомобиля, овощей в подвале. Здесь можно сделать мелкий ремонт какой-нибудь техники, перебрать двигатель и изготовить часть поломанного механизма. Отличным помощником в этой ситуации является специальный стол, называющийся верстаком.

У профессиональных мастеров их несколько: позволяющие работать с деревом и металлом.

Что такое верстак

Верстак – это основа основ всех слесарных работ. Считается, что родиной верстака является Германия. Он представляет собой мультифункциональный стол под выполнение слесарных, электрических, технических работ и обработки металла или дерева. Он оснащён большим количеством стеллажей, шкафчиков и полочек.

Схема размещения верстака.

На нем устанавливаются тиски и другой инструмент, необходимый для работы. В ходе работы можно использовать и любой другой электроинструмент. Также часто предусматриваются места и крепления чертежей и другой технологической документации.

Среди прочих его достоинств, хочется отметить функциональность, прочность и надежность. Верстак способен выдерживать огромные нагрузки и оставаться после этого целым и неповрежденным. Это не просто стол, а целая мини мастерская с возможностью хранения инструмента, деталей и заготовок.

Чем больше полочек, шкафчиков и ящиков, тем функциональнее конструкция, и тем легче на нем работается.

Если верстак одноместный, то его габариты должны соответствовать следующим параметрам: высота 0,8-0,9 м, ширина 0,7-0,8 м, длина 1,2-1,5 м. Более удобной будет конструкция и регулируемой высотой 50-250 мм. Если верстак двухместный/многоместный, он увеличен в длину.

Верстак послужит хорошим помощником любому мастеру и гараж, в где он располагается, уже можно считать настоящей мастерской.

Виды верстаков

Верстаки бывают одноместными и многоместными. Габариты одноместного примерно 70*80*130 см, они увеличиваются при расширении рабочего места на несколько человек. В каждой сфере работ используется свой вид верстаков.

Размеры верстака.

Рассмотрим их поподробнее.

1. Слесарный верстак.
2. Столярный верстак.
3. Плотничий верстак.
4. Универсальный верстак.

Слесарный используется в основном по работе с металлом. У него мощный, прочный каркас и деревянная крышка, толщина которой составляет 40-60 см. По краям столешницы крепятся борта, чтобы мелкие детали не терялись со стола.

Сверху конструкция накрывается железным, фанерным листом, а для выполнения точных работ используют линолеум. Столешница на таких верстаках достаточно мощная, в нескольких типах исполнения.

Самый лучший вариант – плита из МДФ, накрытая листовым оцинкованным железом. Толщина плиты не должна превышать предел 25-30 см. Подобная столешница способна выдерживать сильные нагрузки и удары, а еще прекрасно очищается от загрязнений и противостоит воздействию веществ, способных разъедать, видоизменять поверхности.

С целью хранения инструментов и мелких деталей на верстаке всегда предусмотрена система полок и ящиков. Конструкция ящиков несколько отличается от привычной нам в домашней мебели. Чтобы выдержать огромные нагрузки, используют направляющие на подшипниках.

Данная структура позволяет выдвинуть ящик на всю длину и избежать его опрокидывания. Сверху на столешницу крепятся одни или несколько тисков, нужных в целях работы с негабаритными деталями.

Столярный используется чаще на работе с деревом. Такой стол состоит из крышки и подверстачья, изготовленного из мягкого дерева, например, из сосны. В него входит 2 стойки, связанные с помощью продольных брусков винтами и, в качестве альтернативы, посредством клиньев.

Крышка изготавливается из твёрдых пород дерева толщиной 60-80 см и покрывается олифой. В дальней задней части столешницы делают углубление, где хранятся мелкие детали и инструмент.

На передней части слева или справа устанавливают тиски. Стандартный вариант конструкции используется с целью фиксации и обработки деталей вручную и не предполагает использование электроинструмента в связи с ограниченным числом вариантов закрепления заготовок.

Чертеж комплектации верстака.

В столешнице делают ряд отверстий, куда устанавливают различные упоры и струбцины.

Плотничий представляет собой тип, использующийся гораздо реже в виду его специфики. Длина его стола составляет в среднем 6 м, а ширина 1 м. На столе есть специальный упор с клиновым треугольным вырезом, где базируется и закрепляется обрабатываемая заготовка.

На универсальном верстаке можно работать с деревом и металлом. Его конструкцию можно разбирать и переносить.

С целью повышения эффективности работы на таком виде верстака на губки тисков и другие фиксирующие элементы накладываются специальные сменные накладки, что позволяет работать попеременно с деревянными и металлическими деталями.

Верстаки различаются не только по параметрам использования, но и по своей мобильности и подразделяются следующие виды:

1. Стационарные.
   Прочно фиксированные к одному месту работы и хороши в целях работы с древесиной.
2. Мобильные.
   Небольшие верстаки, имеющие вес до 25 кг и размеры примерно 60х70 см. Применяются в работе с небольшими деталями. Ножки делают из металла, обеспечивая дополнительную устойчивость.
3. Составные.
   Верстаки, смонтированные между собой посредством болтов. Главное их преимущество – просто заменять детали и разбирать инструмент.

Конструкция верстака

Как письменный стол для писателя, так для слесаря, мастера и человека, любящего делать все своими руками, верстак является необходимым атрибутом комфортной и плодотворной работы. Он позволяет расположить все инструменты и материалы так, чтобы не пришлось в процессе их искать и отвлекаться.

Такая схема повысит производительность и сохранит в порядке нервные клетки.

Верстак состоит из следующих конструктивных элементов:

1. Рама.
   Основная несущая часть всей конструкции представляет собой блок строек на опорах. Их следует обязательно соединить между собой, чтобы обеспечить устойчивость и прочность конструкции.
2. Столешница.
   Мощный элемент, состоящий из толстой доски, толстого металлического листа или комбинации этих материалов. Очень часто ее изготавливают из металла, а профессиональные столяры предпочитают столешницы из дерева. На передней части столешницы необходимо сделать отверстия с целью установки струбцин, клиньев, тисков и другого инструмента, необходимого чтобы фиксировать заготовки. В задней части столешницы вдоль расположено углубление, где хранится мелкий инструмент.
3. Тумба.
   Состоит из выдвижных полок и ящиков. Тумб, использующихся с целью хранения мелких инструментов, деталей, лучше сделать несколько и расположить по краям верстака.
4. Тиски.
   Существуют передние и задние тиски, служащие с целью фиксации обрабатываемых заготовок.
5. Дополнительная полка.
   Она устанавливается под столешницей и используется с целью хранения вещей, необходимых во время работы.
6. Освещение.
   Хорошее освещение не менее важный элемент плодотворной, качественной работы и сохранения здоровья глаз. Необходимо установить лампу, поворачивающуюся во все стороны. Ее можно повесить над верстаком, но лучше вмонтировать освещение в конструкцию, чтобы во время переноса верстака на новое место, освещение всегда было под рукой.

Верстак не отличается сложной конструкцией. Если на нем не планируется производить тяжелые ударные работы, и к нему не предъявляются специальные требования, вполне реально переоборудовать под верстаки простой письменный стол.

Как сделать металлический верстак своими руками

Чертеж верстака для сборки.

Сегодня рынок предлагает большое количество инструментов и оборудования, позволяющее хранить их в удобных местах. Многие фирмы могут предоставить достаточно неплохие модели верстаков. Но есть одна проблема: не все стандартные конструкции могут стать в гараж и удовлетворить требования его владельца.

Ведь очень часто такие помещения делают по своим нестандартным размерам или ограничиваются пространством, выделенным под постройку.

Наилучшим выходом из такой ситуации является соорудить верстак своими руками.  В его конструкцию можно заложить все элементы, удобные и пригодные для работы. Подавляющее большинство времени возле верстака, работа выполняется в положении стоя, но важно предусмотреть стул и решетку из дерева на пол, если пол из бетона.

Решетку легко произвести из деревянных поддонов.

Кроме того, конструкция верстака с поддоном и сидением не должны мешать хранению в гараже автомобиля и другого оборудования. Если на верстаке планируется работа с деревом, резать и строгать, следует предусмотреть хорошую вытяжную вентиляцию.

Инструменты и материалы

Существует много типовых конструкций верстаков и размеры, естественно, нужно подбирать под себя и свое рабочее пространство в гараже.

При разработке проекта следует учитывать, какие именно работы планируется производить на столе, какой инструмент и детали владелец верстака собирается хранить на полках и в ящиках, а также учесть индивидуальные параметры.

Металлический верстак является отличным выбором, так как обладает множеством преимуществ, таких как: прочность, универсальность, легкость в уходе и многое другое.

Итак, проект готов, смета посчитана. Приступаем непосредственно к изготовлению своего металлического помощника.

Схема устройства верстака для гаража.

В ходе работы понадобятся следующие материалы:

• уголки размером 50х50, толщиной 5 см, общей длиной 6,5 метров;
• уголки размером 60х40, толщиной 3 см, общей длиной 25 метров;
• уголки размером 40х40, толщиной 4 см, общей длиной 7 метров;
• полоса металлическая 4*45 мм, общей длиной 8 метров;
• лист под столешницу 220х75 см, толщиной 2 мм;
• доска под лист столешницы 220х75, толщиной 40 мм;
• направляющие ящиков;
• фанера толщиной 15 мм под ящики, в необходимом количестве;
• шурупы, болты, саморезы, шайбы;
• краска.

Правильная сборка вышеуказанных элементов – и у вас получится верстак шириной 70см и 220 см длиной. Изделия достаточно чтобы расстановка тисков и циркулярной пилы не мешали в процессе работы.

Еще понадобится инструмент, имеющийся в наличии практически у любого мужчины, занимающегося домашними делами.

• сварочный аппарат;
• болгарка;
• шуруповерт;
• дрель;
• электролобзик;
• строительный уровень;
• рулетка;
• наждачная бумага;
• щетки по металлу;
• кисточки.

Имея вот такой несложный набор инструментов и материалов можно соорудить незаменимого помощника любому мастеру.

Ход работы

Режем профиль и полосу на необходимые части, согласно чертежу. Полоса будет использована с целью установки направляющих и закрепления к столу боковых панелей, а уголок при изготовлении мощного каркаса.

Сначала варим верхнюю часть столешницы. С помощью сварочного аппарата, соединяем 4 трубы, 2 по 220 см и две по 70 см. Поперечно навариваем ребра жесткости шагом 40-50 см, а на верхнем торце устанавливаем уголок с целью закрепления на нем столешницы.

Привариваем боковые опоры, составляющие 90 см к верхней части и укрепляем их профилем на центральных перемычках.

Далее монтируем панель под электроинструмент к готовой базовой части каркаса. Выполнить можно и откидную модель, но приваренную более надежным способом. Уголки 220 см и 4 по 95 см будут хорошими несущими элементами. Они варятся на центральную часть каркаса в количестве 2-х штук, а еще 2 по краям. На их верхний контур варят длинный уголок.

Составные части верстака для гаража.

Каркас готов и нам осталось на несущие части наварить полоски металла под крепления фанерной обшивки. Угловые части усиливаем перемычками, придавая большей мощности основанию.

Затем занимаемся изготовлением необходимого элемента конструкции – ящиками. Их изготавливают из фанеры 15 мм путем раскраивания. Вырезают и крепят части посредством шурупов. К боковым сторонам фиксируют направляющие.

После изготовления ящиков приступаем к столешнице. Древесину следует обработать антисептиком – эта процедура повысит ее долговечность. Укладываются ли они вдоль, поперек – не так важно, и все зависит от длины досок.

Затем их нужно прошлифовать и накрыть сверху металлическим листом, зафиксированным саморезами. В самом конце все поверхности окрашиваются.

Ящики устанавливаются на уже смонтированные направляющие и также окрашиваются. Удобно, практично и с быстрым доступом к деталям, инструментам, использовать открытые полки на противоположной части стола.

На столешницу, в удобном углу, устанавливаются тиски, являющиеся очень важным помощником в работе. Фиксируя тиски анкерами, будет не лишним положить между ними и столешницей  металлическую пластину, что поможет их надежной фиксации.

Повысить функциональность рабочего места поможет электроинструмент, устанавливаемый по углам столешницы. Циркулярная пила, электролобзик и сверлильный станок значительно облегчат работу.

Вышеописанная конструкция верстака способна выдержать нагрузки около 200 кг, но если места в гараже не хватает, то можно сделать верстак и меньшего размера. В любом случае, если вы не уверены в том, что сможете сделать его своими руками, лучше купить уже готовый заводской верстак, отвечающий всем требованиям безопасности.

Установка тисков на слесарный верстак

Иногда, при обработке деталей необходима жесткая фиксация, с данной целью и служат слесарные тиски – инструмент, с помощью которого можно закрепить любую деталь, соответствующую номенклатуре данных тисков. Они широко используются не только на производстве, но и в домашних мастерских.

Размеры верстака для сборки.

Тиски являются хорошим помощником домашнему мастеру и используются достаточно часто, потому что имеют ряд преимуществ:

• Прочность.
  Тиски изготавливают из высокопрочной стали, поэтому они обладают высокой прочностной характеристикой. Они неплохо переносят ударные нагрузки и вибрацию. С помощью тисков можно достаточно просто работать тяжелым и сложным инструментом.
• Настройка.
  Тиски имеют широкую возможность настройки, их можно адаптировать под работы с любыми деталями. Заготовку можно крепить любым образом, под любым углом наклона, смещать в любую сторону. В губках закрепляются детали всевозможной формы, швеллера, трубы, прутки. Также их можно использовать в процессе обработки деревянных, пластиковых деталей.
• Стоимость.
  Инструмент подобного типа реализуют в любом хозяйственном магазине или на рынке. Очень часто тиски продаются на так называемых «птичьих рынках», там их можно купить за пол стоимости. Поэтому приобретение такого необходимого помощника сильно по карману не ударит.

После совершения покупки перед любым мастером стает вопрос, как их установить? Установить их нужно обязательно правильно, чтобы проводить на них безопасную и эффективную работу.

Основные требования к установке тисков:

1. Надежность закрепления.
   Тиски необходимо плотно и жестко фиксировать. Они не должны шевелиться, отходить, а люфты вовсе не допускаются.
2. Поверхность закрепления.
   Поверхность стола верстака – гладкая, ровная, перед закреплением ее следует очистить от стружки и масла.
3. Место закрепления.
   Тиски должны закрепляться в месте, где не помешают основной работе и обеспечат быстрый доступ к ним. Чаще всего их устанавливают на углу стола. Высота закрепления должна быть на уровне согнутой руки прижатой к телу, это позволит работать в удобной позе, не сгибаться и не наклоняться.

Приобретая чугунные тиски важно помнить, что они, в отличие от остальных, слабо переносят ударные нагрузки и могут быстро сломаться. Правильно установленные тиски прослужат долго, значительно облегчат и ускорят работу мастеру и позволят ему не уставать в процессе своего труда.

Требования безопасности к самодельной конструкции верстака

Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.

Чертеж верстака для гаражных работ.

Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:

1. Верстак должен надежно фиксироваться на полу и не шататься в процессе работы.
2. Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака.
3. Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу.
4. Углы столешницы не должны иметь острых кромок.
5. Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера.
6. Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными. По окончанию работы их следует немного ослабить и держать в незатянутом положении.
7. Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла.
8. Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы.
9. На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок.
10. Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга.
11. Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами.
12. На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы.
13. При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску.
14. Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.

Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали. Работать следует в специальных защитных очках.

Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.

Итог

Верстак является неотъемлемой частью каждого гаражного мастера. Он служит не только для удобной работы, но хранения необходимых инструментов и деталей. Сделать верстак своими руками не так сложно и зачастую он намного лучше покупного, потому что отвечает всем требованиям своего хозяина, учитывая его особенности.

К тому же, сделать его своими руками намного дешевле, нежели купить готовый, даже в хорошей комплектации, а процесс изготовления совершенно не сложный.

vseprogarazh.ru

Верстак в гараж своими руками

Гараж во многих случаях становится единственным местом, где можно выполнить ремонт или переборку какого-либо узла автомобиля, изготовить необходимый инвентарь или просто отдохнуть душой, работая руками за слесарным или столярным верстаком. В некоторых случаях в гараже можно даже организовать небольшую слесарную или столярную мастерскую, было бы желание и время. В любом случае верстак в гараж нужен, как воздух. У серьезных мастеров их всегда два – для работы с металлом и деревянный верстак, не считая рабочего стола и станка.

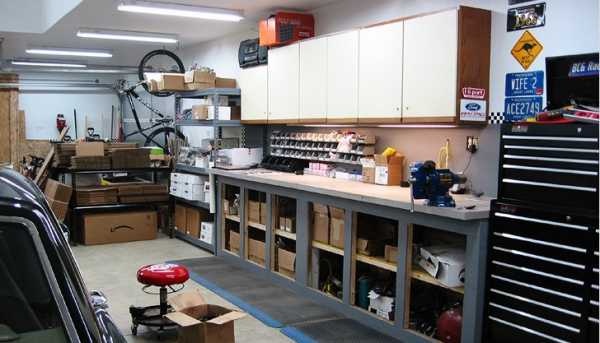

Как организовать верстак в гараже

Вариантов заполучить верстак в гараж немного, чаще всего желанное оборудование можно приобрести одним из перечисленных способов:

• Купить продукцию китайского или отечественного производства;
• Составить чертежи с учетом необходимых размеров и заказать изготовление верстака у знакомых столяров или слесарей;
• Сделать верстак в гараж своими руками.

Нельзя сказать, что при нынешнем изобилии разного инструмента и оборудования для гаража сегодня невозможно купить качественный верстак. Более того, даже среди отечественных производителей есть немало приличных на вид моделей, которые вполне подошли бы для работы в гараже, но есть одно условие.

Важно! Стандартное исполнение размеров и конструкции верстака не всегда подходит под ваш индивидуальный рост и размах рук. Кроме того, не во всех случаях удается впихнуть в пространство своего гаража верстак, рассчитанный на масштаб слесарной мастерской.

Есть смысл заказывать изготовление верстака по вашим чертежам, если нет физической возможности изготовить его для гаража своими руками, например, не готово помещение, или нет необходимых навыков работы со сваркой или столярными инструментами.

Очень важно с самого начала правильно сформулировать требования к конструкции и решить, где и как должен располагаться верстачный стол в гараже:

• Высота стола и размеры верхней крышки или столешницы должны быть максимально удобными под ваши индивидуальные данные. При этом вокруг инструмента в гараже должно быть свободного пространства не менее чем на вытянутую руку от рабочего положенияза столом;
• Несмотря на то, что 99% работ выполняется в положении стоя, возле верстака должен быть стул и решетка из дерева, если пол в гараже бетонный. При этом весь комплект принадлежностей не должен мешать или каким–либо образом влиять на автомобиль или другое транспортное средство, хранящееся в помещении.

Совет! Если планируете много сверлить, резать или строгать дерево, заведите пылесос, хорошую вытяжную вентиляцию и чехол для машины.

Как сделать верстак в гараже

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Вариант слесарного верстака из стального уголка

Для изготовления конструкции используем стальной уголок с шириной полки в 50 мм. Ниже приведена последовательность операций изготовления верстака в гараже своими руками. Большая часть работ выполняется в гараже болгаркой и сварочным аппаратом, поэтому перед началом работ следует потренироваться и подобрать лучший режим сварки для металла толщиной в 3 мм.

Для начала нарезаем заготовку для изготовления каркаса под верхнюю плиту верстака. Рабочую поверхность для верстаков слесарного типа лучше всего изготавливать в виде цельной или сварной конструкции из стального листа, пластин или плит. Рекомендованная толщина листа для слесарного верстака гаража – не менее пяти миллиметров.

После подгонки размеров плиты на ее поверхность укладываем заготовки уголка, из которого сварим основание столешницы. Отрезанные заготовки тщательно подгоняем на угловых соединениях, устанавливаем на ровную поверхность, крепим струбциной, свариваем и тщательно зачищаем швы.

Это наиболее сложная часть сварочных работ. Если у вас в гараже есть сварочный полуавтомат, заготовки под раму основания сначала сваривают между собой обычной сваркой, а затем точками прихватывают к стальному листу. Выполнять подобную операцию обычной сваркой достаточно сложно, можно прожечь или перегреть лист, в результате вместо ровной поверхности получится «хлопающая» волна.

«Ноги» для верстака отрезаем из того же уголка и привариваем к основанию. Если верстак будет стоять на земле или щебеночном покрытии гаража, потребуется доварить на опорную часть ног специальные пятачки. Если конструкцию необходимо закрепить на бетонном полу гаража, в пятачках сверлим отверстия под анкерные болты.

Далее вырезаем горизонтальные поперечные стяжки, которые привариваем в нижней части ног верстака. Таким образом, конструкция становится жесткой и устойчивой на любом полу в гараже. При необходимости в задней части каркаса можно приварить дополнительную диагональную распорку.

Для установки ящиков под запчасти и детали, хранящиеся в гараже, дополнительно привариваем горизонтальные направляющие под столешницей. Чтобы ящики могли свободно выдвигаться, на поперечные отрезки привариваем по паре коротких продольных уголков. Ящики можно изготовить отдельно или приспособить уже имеющиеся в гараже. В этом случае расположение направляющих уголков приходится подбирать индивидуально.

Кроме того, уголковые направляющие потребуется тщательно отшлифовать, или нашить полоски из пластика, чтобы дно ящиков при движении «не строгалось» и не повреждалось. В противном случае уже через пару недель после установки верстака в гараже потребное усилие для выдвижения ящиков возрастет в несколько раз.

После выполнения сборочных работ все сварные швы потребуется тщательно зачистить и обработать фосфатной грунтовкой, после чего поверхность металла грунтуется и окрашивается в любимый машиностроителями цвет –синий или зеленый. Какой колер подойдет для вашего гаража, выбирать вам. Рабочая поверхность стального листа столешницы не красится, в лучшем случае полируется или обрабатывается кислотным протравителем.

Заключение

Изготовление верстака для своего гаража является относительно несложным и недорогим процессом. Стальной каркас способен выдержать нагрузку в несколько сот килограммов, например, от подвески или двигателя автомобиля. Даже при условии покупки всех комплектующих и материалов стоимость изготовления будет на порядок меньше покупного варианта. Тем более что в большинстве случаев настоящие автолюбители и мастера ремонта и самоделок именно так и поступают.

bouw.ru

Верстак в гараж своими руками. Деревянный верстак в гараж

Для большинства автолюбителей гараж служит не только местом хранения автомобиля, но и мастерской, в которой проводятся простые операции по его техническому обслуживанию, диагностике и ремонту.

Поэтому важно своевременно позаботиться об оборудовании в гараже удобного и функционального рабочего места. Его основой обычно становится слесарный верстак, предназначенный для удаленной работы с деталями, узлами и механизмами автомобиля. Мы расскажем о его разновидностях и нюансах оснащения, объясним, как сделать верстак в гараже своими руками.



Определение, конструкция и виды слесарных верстаков

Слесарный верстак представляет собой многофункциональный рабочий стол, главная специализация которого – обеспечение удобства выполнения слесарных, монтажных и электротехнических работ. Как правило, в конструкцию изделия входят такие элементы:

1. Столешница – горизонтальная базовая поверхность, на которой проводится основная часть работ, размещаются детали и заготовки.
2. Опоры (стойки, ножки) – необходимы для жесткой фиксации столешницы.
3. Полки и ящики – крепятся к опорам, служат для постоянного или временного хранения инструментов и материалов.
4. Слесарные тиски, зажимы – фиксируют детали в заданном положении относительно столешницы.
5. Сиденья – иногда выполняются в качестве фиксированного или поворотного узла верстака, должны обеспечивать удобство работника.
6. Защитные сетки и экраны – изолируют рабочее место, обеспечивают безопасность проведения работ.

Классификация слесарных верстаков обычно ограничивается материалом их изготовления. В зависимости от него выделяют:

• деревянные конструкции;
• металлические конструкции;
• комбинированные конструкции.

На практике полностью деревянные конструкции практически не используются, так как «гаражная» специфика предполагает работу с горюче-смазочными материалами и прочими техническими жидкостями, которые способны впитываться в деревянные изделия, нарушая их функциональность и внешний вид. Чаще всего используют либо цельнометаллические верстаки, либо комбинированные конструкции с металлическим каркасом и столешницей и деревянными полками, ящиками, экранами.

Деревянный верстак в гараж с усиленной столешницей

Широкое распространение получила простая, но достаточно удобная конструкция, предполагающая изготовление каркаса и функциональных частей верстака из дерева с последующим усилением столешницы листовой сталью.



На рисунке приведена простейшая конструкция с указанием основных размеров как исходных материалов, так и готового изделия. Разумеется, ее можно изменять и модернизировать, подгонять под размеры и конфигурацию Вашего гаража. Вот полный перечень всего необходимого для сборки комбинированного слесарного верстака:

• толстая листовая фанера;
• листовая сталь толщиной не менее 1 мм;
• деревянный брус и доски различного сечения;
• металлические уголки и полосы для усиления конструкции;
• шурупы по дереву, болты с шайбами и гайками, отвертки и гаечные ключи;
• монтажно-декоративная фурнитура, столярный клей;
• электролобзик с набором пилок по металлу и дереву, ножовка;
• рубанок, напильники, наждачная бумага или шлифовальная машина;
• дрель или шуруповерт с набором бит и сверел;
• рулетка, линейка, карандаши и метчики;
• лакокрасочные материалы, кисти.

Первым этапом работ становится разметка досок и бруса. Затем их подготавливают к резке, нарезают заданными участками, зачищают и шлифуют. Сверлят отверстия для болтов и направляющие для шурупов, после чего собирают каркас. Из фанеры вырезают столешницу и нижнюю полку, устанавливают их. Из листовой стали изготавливают дублирующий лист столешницы, который крепят на фанерную основу. На все части, кроме рабочей зоны столешницы, наносят защитные лакокрасочные покрытия.

Металлический верстак в гараж своими руками

Изготовление металлического верстака требует навыков работы со специализированным инструментом: болгаркой, сварочным аппаратом. Тем не менее, надежность, удобство и долговечность верстаков из прокатного профиля и листовой стали, как правило, намного выше, чем у их деревянных собратьев.

Конструкция, приведенная на рисунке, достаточно проста. Она не включает полки и ящики, а потому не требовательна к имеющимся в Вашем распоряжении материалам и инструментам. Вот необходимый минимум:

• прокатный профиль типа «квадрат» разных сечений;
• толстая листовая сталь;
• болгарка с отрезными дисками по металлу;
• дрель с набором сверел;
• сварочный аппарат с набором тонких электродов;
• заклепочный аппарат с заклепками;
• болты с шайбами и гайками, отвертки и гаечные ключи;
• напильники по металлу, наждачная бумага;
• рулетка, линейка, карандаши и метчики;
• грунт и краска по металлу (аэрозоль).

Как и в рассмотренном выше случае, первым этапом работ становится разметка и резка исходного материала, обработка кромок. Затем приступают к грубой сборке посредством временных технологических отверстий, через которые детали соединяют болтами или проволокой. Когда детали будут состыкованы и подогнаны друг к другу, конструкцию сваривают. На верхней части предусматривают кронштейны, к которым крепят столешницу. Фиксировать столешницу можно любым удобным типом соединений: резьбовым, заклепочным, сварочным (если толщина металла позволяет).

Верстак слесарный для гаража – незаменимый помощник в бытовом обслуживании и ремонте автомобиля. Поскольку от качества его изготовления во многом зависит удобство и безопасность выполнения работ, подходить к проектированию и созданию гаражного верстака нужно ответственно и внимательно.

stroyfrost.ru
