Вес уголка – определяем по таблицам и формулам + Видео

Вес уголка рассчитывают, как и для любой мерной металлопродукции, очень просто: умножают общий объем (метраж) на массу его 1 погонного метра. Загвоздка в другом: как определить последний параметр, ведь уголок бывает разный?

1 Сколько значений величины веса 1 погонного метра уголка

Как известно, уголок бывает равнополочный и неравнополочный. Его могут производить разными способами. В зависимости от используемого для изготовления металла он может быть горячекатаным, гнутым, прессованным и так далее, что тоже влияет на вес углового проката, так как от этого зависит сечение изделия. А массу 1 метра вычисляют умножением площади сечения в м2 на 1 метр длины и удельный вес материала в кг/м3. Для сравнения ниже приведены Рис.1 и Рис. 2, на которых изображены разрезы стальных равнополочных уголков горячекатаного ГОСТ 8509-93 и гнутого ГОСТ 19771-93 соответственно.

Рис. 1

Рекомендуем ознакомиться

Согласно вышеприведенным отличиям выпускается такое же многообразие видов уголка и каждый имеет свой сортамент – приличный перечень типоразмеров. Каждое наименование, отличаясь своими размерами, имеет собственный вес 1 метра.

Рис. 2

Производители уголка должны его изготавливать в строгом соответствии с существующими ГОСТами, отдельными для каждого вида этого проката. К ним прилагаются таблицы, а также есть специальные справочники, в которых указаны характеристики сечения и вес 1 погонного метра для каждого типоразмера. То есть достаточно найти в этих справочных данных "свой" тип уголка.

2 Нюансы определения веса погонного метра

Но не все так просто. В таблицах указан теоретический вес 1 метра, расчетный – для уголка, который по своим размерам строго соответствует указанному в ГОСТ. Но такое идеальное изделие изготовить невозможно. Кроме того, при этих вычислениях берется некоторое среднее значение плотности металла. Для стальной продукции его принимают равным 7850 кг/м3. А марок этого металла много и у каждой своя плотность. В конце статьи приведены таблицы 1–3 этой характеристики только для самых распространенных сортов.

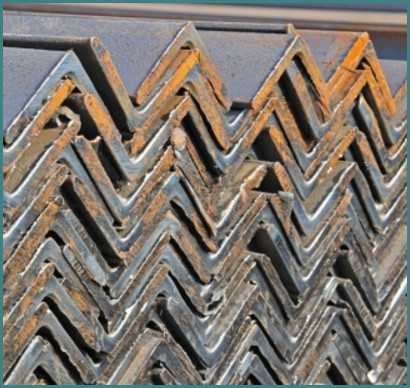

Стальные уголки

Кроме того, согласно этим же ГОСТам уголок выпускают разного класса точности и с различными допусками по размерам. А от этого зависит величина площади сечения, а значит, и 1 метр табличного наименования изделия реально вряд ли будет весить столько, сколько указано в справочнике.

И последнее, на производстве случается, что выпускают бракованную продукцию, не соответствующую требованиям ГОСТ, в том числе по размерам и допускам к ним, а ее все равно реализуют. Есть предприятия, которые намеренно, в целях снижения себестоимости изделий, делают их с меньшей толщиной полок, причем в тех местах, где трудно или невозможно произвести проверочный обмер штангенциркулем или микрометром. В результате фактический вес 1 метра будет существенно отличаться от теоретического, что будет особенно заметно при определении массы большого объема продукции.

3 Как определить вес погонного метра любого уголка

Теперь понятно, что точнее всего можно выяснить вес углового проката, только взвесив его. Но как все-таки подсчитать? Определяем сначала вес 1 м, а дальше как описано в начале статьи. Для этого надо замерить ширину и толщину полок изделия. Затем находим справочник или ГОСТ, соответствующий имеющемуся уголку по материалу изготовления и типу. В нем и берем из таблицы нужное значение. Это самый быстрый и простой способ. Для примера можно воспользоваться справочными данными для равнополочного горячекатаного уголка ГОСТ 8509-93, в которых, в том числе, есть и вес 1 м.

Если надо сделать вычисления более точными, делаем поправку на марку сплава.

Взятое значение веса 1 м делим на усредненную справочную величину плотности материала (для стали 7850 кг/м3) и затем умножаем на плотность того сорта металла, из которого изготовлен уголок. Для этого придется уточнить сначала этот самый сорт, а потом и его плотность. Для распространенных сталей внизу приведены таблицы.

Определение веса уголков

Можно самому подсчитать, насколько тянет 1 метр. Но это "палка о двух концах". Если производитель изготовил уголок, соблюдая технологию его производства, то полученная величина будет менее точная, чем теоретическая табличная, так как в упрощенном расчете не будут учтены радиусы закругления между полками и на концах последних, когда они есть, а также иные конструктивные особенности изделия. Если имеющаяся продукция некондиционная или бракованная, то, возможно, будет получено более точное значение веса 1 м.

Для этого сначала вычисляем площадь сечения уголка. Полную длину его 1-ой полки умножаем на ее же толщину. От длины 2-ой отнимаем толщину уголка, а полученную разность умножаем на толщину. В итоге получаем полную площадь сечения 1-ой полки и 2-ой с учетом их взаимного перекрытия. Складываем эти величины – это и есть приблизительная теоретическая площадь сечения уголка. Умножаем ее на найденную плотность металла изделия и на 1 м. Это и есть искомый вес 1 м.

Таблица 1

Удельный вес наиболее распространенных марок стали
Наименование (тип стали) Марка или обозначение Удельный вес (кг/м3)
Нержавеющая конструкционная криогенная 12Х18Н10Т 7900
Нержавеющая коррозионно-стойкая жаропрочная 08Х18Н10Т 7900
Конструкционная низколегированная  09Г2С 7850
Конструкционная углеродистая качественная 10,20,30,40  7850
Конструкционная углеродистая  Ст3сп, Ст3пс  7870
Инструментальная штамповая  Х12МФ  7700
Конструкционная рессорно-пружинная  65Г  7850
Инструментальная штамповая  5ХНМ  7800
Конструкционная легированная  30ХГСА  7850

Таблица 2

Удельный вес стали углеродистой и легированной
Наименование (тип стали) Марка или обозначение Удельный вес (кг/м3)
Высокоуглеродистая  70 (ВС и ОВС)  7850
Среднеуглеродистая  45  7850
Малоуглеродистая  10 и 10А; 20 и 20А  7850
Малоуглеродистая электротехническая (железо типа Армко)  А и Э; ЭА; ЭАА  7800
Хромистая  15ХА  7740
Хромо-алюминиево-молибденовая азотируемая  38ХМЮА  7650
Хромо-марганцово-кремнистая  25ХГСА  7850
Хромованадиевая  30ХГСА  7850
 20ХН3А  7850
 40ХФА  7800
 50ХФА  7740

Таблица 3

Удельный вес стали различных марок
Наименование (тип стали) Марка или обозначение Удельный вес (кг/м3)
Никельхромовая  ЭИ 418  8510
Хромо-марганцово-никелевая  Х13Н4Г9 (ЭИ100)  8500
Хромистая  1Х13 (ЭЖ1)  7750
 2Х13 (ЭЖ2)  7700
 3Х13 (ЭЖ3)  7700
 4Х14 (ЭЖ4)  7700
 Х17 (ЭЖ17)  7700
 Х18 (ЭИ229)  7750
 Х25 (ЭИ181)  7550
 Х27 (Ж27)  7550
 Х28 (ЭЖ27)  7850
Хромоникелевая  0Х18Н9 (ЭЯ0)  7850
 1Х18Н9 (ЭЯ1)  7850
 2Х18Н9 (ЭЯ2)  7850
 Х17Н2 (ЭИ268)  7750
 ЭИ307  7700
 ЭИ334  8400
 Х23Н18 (ЭИ417)  7900
Хромокремнемолибденовая  ЭИ107  7620
Хромоникельвольфрамовая  ЭИ69  8000
Хромоникельвольфрамовая с кремнием  Х25Н20С2 (ЭИ283)  8000
Хромоникелькремнистая  ЭИ72  7700
Прочая особая  ЭИ401  7900
 ЭИ418
 8510
 ЭИ434  8130
 ЭИ435  8510
 ЭИ437  8200
 ЭИ415  7850

tutmet.ru

Уголок гнутый равнополочный ГОСТ 19771-93. Размеры и вес



Размеры и вес уголка гнутого равнополочного ГОСТ 19771-93

Особенностью гнутых уголков от аналогичных по размерам и назначению горячекатаных уголков является более рациональное распределение металла по сечению и благодаря этому - более высокие эксплуатационные характеристики (момент инерции сечения, момент сопротивления, долговечность и др.) при равной массе и равноценным - при меньшей массе гнутого уголка, что позволяет сэкономить более 20% металла при незначительных затратах труда на изготовление легких металлоконструкций.

Из названия уголка видно, что эта конструкция имеет одинаковую ширину полок. К достоинствам можно отнести небольшой удельный вес, поэтому такой профиль целесообразно использовать в строительстве. Так, например, с его помощью армируют бетон. А из-за его относительно небольшого веса значительно снижается нагрузка на фундамент, поэтому на последнем можно немного сэкономить. Кроме того, гнутый профиль применяют и в других отраслях народного хозяйства, таких как изготовление мостов, производство вагонов, колонн, кровли, а также в автомобильной промышленности.

 Экономическая эфективность применения гнутых равнополочных уголков обуславливается снижением веса конструкции, уменьшением трудоемкости их изготовления, увеличением прочности и срока использования, уменьшением эксплуатационных затрат.

Предприятия Украины выпускают экономичные облегченные гнутые металлические уголки собственного производства из различных марок сталей, среди которых: легированная конструкционная сталь (С325-345, ГОСТ 27772-88), углеродистая сталь стандартного качества (С235-С275, ГОСТ 27772-88), конструкционная качественная (08кп, ГОСТ 1050-88) с толщиной стенки S=2-5 мм. В сортаменте гнутые уголки делятся по номерам, которые соответствуют точному расстоянию ширины полок, выраженному в миллиметрах. Диапазон размеров гнутых уголков в сортаменте варьируется от 25 до 150 мм (ширина полки - b). Применение гнутого углового профиля существенно уменьшает вес конструкции, а также снижает давление на фундамент при строительстве сооружений и зданий, что, в свою очередь, экономит до 30% денежных средств по сравнению с заводским катаным прокатом.

Таблица массы уголка - Сколько весит 1м уголка

Высота уголка b, мм Ширина уголка b, мм Толщина стенки уголка S, мм Вес 1 метра уголка Метров в тонне Допустимые отклонения веса в %
Повыш. точности Обычной
28 28 3 1,27 787,4 ± 1,25 ± 1,50
32 32 3 1,46 684,93 ± 1,25 ± 1,50
32 32 4 1,91 523,56 ± 1,25 ± 1,50
35 35 3 1,6 625 ± 1,25 ± 1,50
35 35 4 2,1 476,19 ± 1,25 ± 1,50
40 40 3 1,85 540,54 ± 1,25 ± 1,50
40 40 4 2,42 413,22 ± 1,25 ± 1,50
40 40 5 2,98 335,7 ± 1,25 ± 1,50
45 45 3 2,08 487,77 ± 1,25 ± 1,50
45 45 4 2,73 366,3 ± 1,25 ± 1,50
45 45 5 3,37 296,74 ± 1,25 ± 1,50
50 50 3 2,32 431,03 ± 1,25 ± 1,50
50 50 4 3,05 327,87 ± 1,25 ± 1,50
50 50 5 3,77 265,25 ± 1,25 ± 1,50
56 56 4 3,44 290,7 ± 1,50 ± 2,00
56 56 5 4,25 235,29 ± 1,50 ± 2,00
63 63 4 3,91 255,75 ± 1,50 ± 2,00
63 63 5 4,81 207,9 ± 1,50 ± 2,00
63 63 6 5,72 174,83 ± 1,50 ± 2,00
70 70 5 5,38 185,87 ± 1,50 ± 2,00
70 70 6 6,39 156,49 ± 1,50 ± 2,00
70 70 7 7,39 135,32 ± 1,50 ± 2,00
70 70 8 8,37 119,47 ± 1,50 ± 2,00
75 75 5 5,8 172,41 ± 1,50 ± 2,00
75 75 6 6,89 145,14 ± 1,50 ± 2,00
75 75 7 7,96 125,63 ± 1,50 ± 2,00
75 75 8 9,02 110,86 ± 1,50 ± 2,00
75 75 9 1-,070 99,3 ± 1,50 ± 2,00
80 80 6 7,36 135,87 ± 1,50 ± 2,00
80 80 7 8,51 117,51 ± 1,50 ± 2,00
80 80 8 9,65 103, 63 ± 1,50 ± 2,00
90 90 6 8,33 120,05 ± 1,50 ± 2,00
90 90 7 9,64 103,73 ± 1,50 ± 2,00
90 90 8 10,93 91,49 ± 1,50 ± 2,00
90 90 9 12,2 81,97 ± 1,50 ± 2,00
100 100 6,5 10,06 99,4 ± 2,00 ± 2,00
100 100 7 10,79 92,68 ± 2,00 ± 2,00
100 100 8 12,25 81,63 ± 2,00 ± 2,00
100 100 10 15,1 66,23 ± 2,00 ± 2,00
100 100 12 17,9 55,87 ± 2,00 ± 2,00
100 100 14 20,63 48,47 ± 2,00 ± 2,00
100 100 16 23,2 42,92 ± 2,00 ± 2,00
100 100 8 13,5 74,07 ± 2,00 ± 2,00
110 110 8 15,46 64,68 ± 2,00 ± 2,50
125 125 9 17,3 57,8 ± 2,00 ± 2,50
125 125 10 19,1 52,36 ± 2,00 ± 2,50
125 125 12 22,68 44,09 ± 2,00 ± 2,50
125 125 14 26,2 38,17 ± 2,00 ± 2,50
125 125 16 29,65 33,73 ± 2,00 ± 2,50
140 140 9 19,41 51,52 ± 2,00 ± 2,50
140 140 10 21,45 46,62 ± 2,00 ± 2,50
140 140 12 25,5 39,22 ± 2,00 ± 2,50
160 160 10 24,67 40, 54 ± 2,50 ± 3,00
160 160 11 27,02 37,01 ± 2,50 ± 3,00
160 160 12 28,35 35,27 ± 2,50 ± 3,00
160 160 14 33,97 29,44 ± 2,50 ± 3,00
160 160 16 38,52 25,96 ± 2,50 ± 3,00
160 160 18 43,01 23,25 ± 2,50 ± 3,00
160 160 20 47,44 21,08 ± 2,50 ± 3,00
180 180 11 30,5 32,79 ± 2,50 ± 3,00
180 180 12 33,1 30,21 ± 2,50 ± 3,00
200 200 12 37 27,03 ± 2,50 ± 3,00



Вес погонного метра уголка в таблице - теоретическая масса. Фактический вес может отличаться на 1,5 - 3%.

Для быстрого расчета массы уголка воспользуйтесь "Калькулулятором металла" в разделе сайта "Сортамент металлопроката". Калькулятор расчета массы уголка считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу уголка нержавеющего, оцинкованного или изготовленного из цветного сплава. Металлокалькулятор уголка рассчитывает вес по размерам уголков и длине заготовок, и считает длину по общему весу стального уголка и размерам полок.

К качеству данных уголков предъявляются особые требования, поэтому размеры и вес изделия должен соответствовать требованиям, указанным в ГОСТе. Поверхность проверяется на различные дефекты уголка - трещины, вкатанные окалины, раковины, вздутия, раскатанные загрязнения, слиточные, а также прокатные плены. Допустимы отдельные небольшие царапины, риски, отпечатки и забоины, которые не будут препятствовать в выявлении дефектов гнутого уголка. Кроме того, ни торцы, ни кромки не должны иметь расслоения с большим количеством зазубрин. Допускаются лишь небольшие забоины и вмятины, которые не будут влиять на номинальный размер уголка. Если профиль относится к группе повышенного качества, то на его торцах ни в коем случае не должно быть загибов. Во второй группе, где требования более мягкие, небольшие загибы разрешаются, только их толщина должна быть менее трех миллиметров. Но их количество не может превышать 10% от массы всей партии уголка.

< Предыдущая   Следующая >

sbk.ltd.ua

Вес уголка алюминиевого.

Размер в мм. Вес 1м. Погонного ад31
10х10х1,2 0.060
12х12х1,5 0.091
12х12х1 0.062
15х15х1 0.078
15х15х1,2 0.094
15х15х1,5 0.116
15х15х2 0.151
20х10х1,2 0.094
20х20х1 0.105
20х20х1,2 0.106
20х20х1,5 0.157
20х20х2 0.206
25х25х1,2 0.159
25х25х1,5 0.198
25х25х2 0.260
25х25х2 0.260
25х25х3 0.382
30х15х1,5 0.177
30х15х2 0.233
30х20х2.5 0.270
30х30х1,2 0.190
30х30х1,5 0.238
30х30х2 0.314
30х30х3 0.463
35х35х2,5 0.368
35х35х3 0.545
40х20х2 0.314
40х40х1,8 0.381
40х40х2 0.423
40х40х3 0.626
40х40х4 0.824
45х45х1,8 0.430
50х20х2 0.368
50х25х3 0.585
50х30х2 0.424
50х50х2 0.531
50х50х3 0.789
50х50х4 1.041
50х50х5 1,278
60х20х2 0,423
60х40х1,8 0,479
60х40х2 0,531
60х40х4 1,041
60х50х2 0,585
60х60х2 0,637
60х60х3 0,951
70х70х2,5 0,932
80х40х3 0,951
100х50х5 1,965
100х100х8 4,180
100х100х10 5,132
120х40х3 1,276

oooalkom.ru

Уголок 100х100х8, вес 1 метра для застройщика |

Сотый профиль не столь широко распространен в индивидуальном строительстве, как другие. Но мы все же рассмотрим уголок 100х100х8, вес 1 метра данного изделия и некоторые его специфические особенности.

Почему? Да потому что «сотка» — наиболее надежный и прочный прокат, применяющийся в загородном строительстве. Им очень часто обрамляют стыки всевозможных стен, профиль 100х100х8 комбинируется с другими видами проката, выполняя функцию жесткой арматуры, чтобы усилить бетон. Этот товар незаменим при строительстве каркасных высотных домов, нередко используется в производстве большепролетных сильно загруженных перекрытиях.

Табличный вес 1 метра уголка  100х100х8 для расчетов

Точное значение — 12,25 кг/м.

Однако, здесь обязательно следует сделать небольшое уточнение. Дело в том, что приведенная цифра веса 1 м взята из табличных данных ГОСТ 8509-93, регламентирующем параметры горячекатанных стальных уголков.

Если же застройщик имеет дело с гнутой «соткой», ему следует руководствоваться значениями ГОСТ 19771-93.

Помимо этого сотый уголок следует различать по толщине стенки. В продаже можно найти модификацию уголка 100×100х7, вес ее 1 метра равен 10,79 кг. И вариант 100×100х10, его вес равен 15, 1 кг.

Как обстоит дело с длиной хлыста? Изделие можно встретить самой различной длины, что весьма удобно при проектировании и расчетах. Профиль 100х100х8 идет длиной от 4 и до стандартных 12 метров. Предельное отклонение хлыста по длине — не более 70 мм.

Материал  — сталь самых разных марок. Это может быть низколегированная сталь марок 09Г2, 18Г2А, 10Г2С, 17ГС09Г2С, 14Г2, 15ХСНД и т.д.

Или углеродистая конструкционная — Ст0, СтЗкп, Ст4пс, Ст5пс и пр.

Сколько метров в 1 тонне уголка 100х100х8? 81,63 м.

Сотка идет не только чисто на строительные цели. Профиль широко применяется в машиностроении, он востребован у производителей металлоконструкций. Из него получаются различного вида крепления, мачты, каркасы, вышки. А также всевозможные распорки и соединения.

Такой он, сотый уголок. Мощный, популярный у потребителей, приемлемый по цене.  Теперь, зная вес 1 погонного метра изделия 100х100х8, можно просчитать его потребное количество и закупить его. Кстати, это значение понадобиться и при заказе транспорта для перевозки, чтобы не промахнуться с грузоподъемностью машины.

Egor11

stroydombystro.ru

Каков вес 1 метра уголка 75х75х5, 75х75х6 |

Профиль с полочкой семьдесят пять миллиметров не так востребован в частном строительстве, как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес 1 метра уголка 75х75х5. Уголок 75х75х6 – это модификация предыдущего проката, ее вес мы также озвучим.

Вообще говоря, вес (масса) любого уголка (как равнополочного, так и неравнополочного) в теории рассчитывается по следующей формуле:

Понятное дело, что никто на практике не заморачивается с плотностью материала, радиусами и прочим. Тем более, что давно существуют справочные таблицы, ориентированные на ГОСТ 8509-93. Из таблицы и возьмем нужное нам значение.

Теоретический вес 1 погонного метра уголка 75х75х5

Его значение — 5,8 кг/м.

Количество метров в 1 тонне – 173.

Проблема, однако, в том, что помимо варианта с толщиной полки 5 мм существуют и иные модификации проката 75х75 – с толщиной полочки 6, 7, 8 и даже 9 миллиметров. И если последние три встречаются не так часто, то уголок 75х75х6 широко востребован. Вес 1 метра такого профиля составляет 6, 89 кг.

Что до остальных вариантов уголка 75х75, то там веса распределились так:

  • с толщиной полки 7 мм вес равен 7, 96;
  • 8  — 9, 02;
  • 9  — 10, 07 кг.

«Семьдесят пятый» в строительстве можно встретить практически везде. Это, пожалуй, главная деталь при конструировании опорных элементов. Он идет на изготовление дверей, ворот, заборов, лестниц, на окантовку углов.

Наиболее распространенная марка стали, идущая на производство такого проката — 3сп/пс.

Семьдесят пятый профилек очень часто востребован в производстве железобетонных изделий (перекрытий), он повышает прочность таких конструкций.

Уголок 75х75х5 (как и 75х75х6) универсален. Из него делают каркас нужной конструкции, ее же укрепляют распорками из данного профиля.

Популярность изделия объясняется тем, что вес уголка относительно небольшой, а себестоимость заводского производства 1 метра изделия довольно мала. Такой профиль очень устойчив к различного рода нагрузкам на счет наличия ребер жесткости. При повышенных нагрузках предпочтение следует отдавать горячекатаному прокату 75х75х5 и 75х75х6.

Egor11

stroydombystro.ru

Уголок 25х25х3, вес 1 метра и длина проката |

Тема статьи — уголок 25х25х3, вес 1 метра изделия, общая длина. Все то, что имеет отношение к данному виду профиля.

Этот вид проката чрезвычайно популярен среди застройщиков. Почему? Уголок 25х25х3 востребован во многих сферах строительства. Без него подчас не обойтись при заливке фундамента, в котором он работает как элемент жесткой арматуры, усиливая тем самым прочностные характеристики бетона. Он широко применяется при изготовлении оконных решеток и т.д.

И в большинстве случаев застройщику необходимо знать его вес. В частности, вес 1 погонного метра уголка. Главным образом для того, чтобы заказать транспорт нужной грузоподъемности.

Паспортный вес 1 метра уголка 25х25х3

Эта цифра стандартна, она равна 1,12 кг.

Но нужно учитывать и тот факт, что в продаже можно найти уголок 25х25х4 с более утолщенной полкой. Естественно, вес 1 метра такого изделия будет чуть выше — 1, 46 кг.

Популярность товара обусловлена его маленьким весом и небольшой ценой, поэтому на складах он особо не залеживается.

Производство давно отлажено — это просто тянутый или катаный профиль Г-образного сечения с шириной полки 25 мм и толщиной 3 мм.

Что можно сказать о длине уголка 25х25х3? Обычно она равна 6 метрам. Почему не длиннее? При малом поперечном сечении увеличивать длину нет смысла, ибо неизбежны скручивания товара при перевозке и другие неприятные вещи. Но встречается и девятиметровый товар.

Сталь для производства обычно идет качественная, углеродистая конструкционная. Профиль уголочка имеет закругленные внутренние углы и прямые внешние. В результате этот профилек отлично работает на изгиб.

Существуют ли допустимые отклонения от озвученных цифр? Существуют. Отклонения по весу уголка 25х25х3 не должны выходить за пределы 3-5%. Отклонения по длине должны укладываться в параметры менее 0,8%.

С весом 1 метра уголка 25х25х3 разобрались, но сколько их, этих метров, в тонне?

В тонне содержится 892,86 м.

Эти данные могут пригодиться при расчетах и не только перевозок. Они будут полезны и дачникам, которые также занимаются малоэтажным строительством.
