Вес уголка равнополочного, калькулятор металлического уголка

Расчет веса металлических уголковых профилей, таблицы веса и размеров популярного сортамента

Формула и способы расчета

Уголковые профили прокатывают в виде неравнополочных и равнополочных. От вида и способа проката зависит и вес погонного метра уголка. При расчетах уголков важно знать не только ширину и толщину полки, но и радиусы внутреннего и внешнего закругления. Для расчета массы погонного метра уголков применяется формула: ρ_у = [(2A-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ; где t — толщина полок; А — ширина полки; ρ — плотность материала; r_внешн — радиус внешнего закругления полок; r_внутр — радиус внутреннего закругления.

Так как вес погонного метра уголка является справочной величиной, калькулятор металлопроката в первую очередь сверится с информацией в таблицах ГОСТ, в случае если в справочнике не будет найден уголок нужного вам размера, то вес будет вычислен по приблизительной формуле.

Популярные размеры равнополочных уголков в России

• 180х19
• 38х3.5
• 250х28
• 200х25
• 40х5

Таблицы веса метра равнополочных уголков по доступным ГОСТ и ТУ из различных металлов и сплавов

Посмотреть все данные по этому виду металлопроката в
полной таблице веса:

Уголок равнополочный

Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:

1. ГОСТ 8509-93 — Уголки стальные горячекатаные равнополочные
2. ГОСТ 13737-90 — Профили прессованные прямоугольные равнополочного уголкового сечения из алюминиевых сплавов
3. ГОСТ 13737-90 — Профили прессованные прямоугольные равнополочного уголкового сечения из магниевых сплавов
4. ГОСТ 19771-93 — Уголки стальные гнутые равнополочные

Дополнительная информация

Металлические уголки отличаются высокой прочностью на изгиб при довольно малой массе погонного метра. Основной применение уголков — металлоконструкции в промышленном и гражданском строительстве. Одинаковой популярностью пользуются как стальные, так и алюминиевые профили.

Удельный вес металлического уголка в 1м погонном 40х40, 50х50, 60х60, 100х100

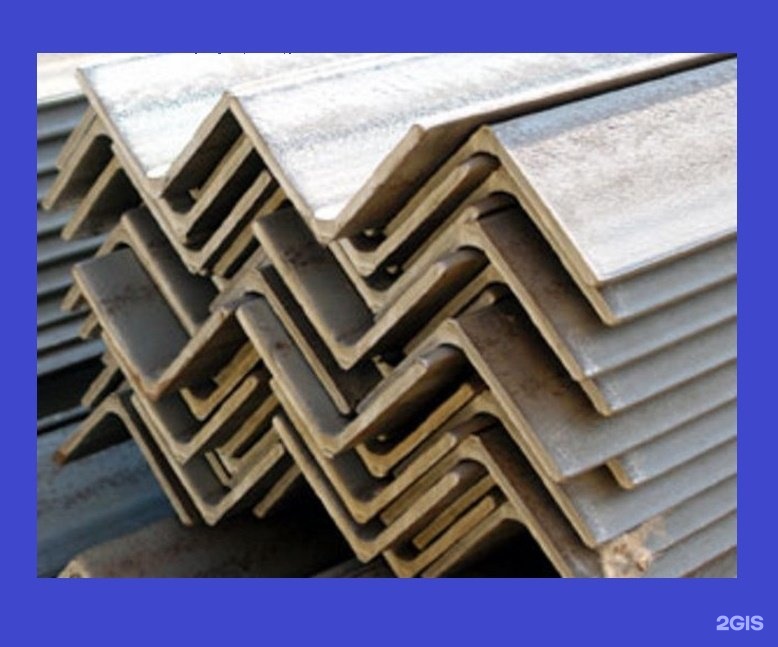

Металлический уголок – одна из самых востребованных форм металлопроката. Параметры изделия определяются нормами ГОСТов для удобства производителей и покупателей. Стальной уголок представляет собой профиль с Г-образным сечением. Производится двумя способами:

1. горячей прокаткой квадратной стальной заготовки,
2. холодным изгибом стальной полосы соответствующих параметров.

В зависимости от ширины полок (сторон) уголка выделяют два его подвида:

• равнополочный (с одинаковыми сторонами),
• неравнополочный (разная ширина сторон).

В зависимости от длины изделия выделяют:

• уголок мерной длины,
• кратной мерной длины,
• немерной длины.

В маркировании металлопроката присутствует такая характеристика как уровень точности. В зависимости от этого параметра уголок может принадлежать к категории «А» – высокой точности, или к категории «В» – обычной точности.

Размеры и качественные характеристики изделия выполненного в строгом соответствии с прописанными в нормативных документах условиями, позволяют достаточно четко определить такое важное в разработки плана конструкции значение, как вес материала. В данном случае, нас интересует уголок металлический. Вес 1 метра металлического уголка является величиной постоянной для всей продукции с одними размерами.

Таблица веса уголка металлического равнополочного горячекатаного (сталь плотностью 7850 кг/м3)

Ширина полки (мм)	Толщина стенки (мм)	Вес 1 м погонного (кг)	Ширина полки (мм)	Толщина стенки (мм)	Вес 1 м погонного (кг)
20	3	0,890	65	6	5,910
20	4	1,150	65	8	7,730
25	3	1,120	70	4	4,870
25	4	1,460	70	5	5,380
25	5	1,780	70	6	6,390
30	3	1,360	75	5	5,800
30	4	1,780	75	6	6,890
30	5	2,180	75	7	7,960
35	3	1,160	80	5	6,780
35	4	2,100	80	6	7,360
35	5	2,580	80	7	8,510
40	3	1,850	90	6	8,330
40	4	2,420	90	7	9,640
40	5	2,980	90	8	10,930
45	3	2,080	100	7	10,790
45	4	2,730	100	8	12,250
45	5	2,370	100	10	15,100
50	3	2,320	110	7	11,890
50	4	3,050	110	8	13,500
50	5	3,770	120	10	18,240
60	4	3,710	120	12	21,670
60	5	4,580	125	16	29,650
60	6	5,430	140	12	25,500

Сфера использования

Практически ни одно строительство не обходится без использования стального уголка. Как вспомогательный элемент он может применяться в качестве арматуры для укрепления железобетонных конструкций, укрепление частей зданий (фундамента, кровли, стен, перекрытий, проемов). Часто используют стальной угол в качестве декоративных элементов.

Нередко этот вид металлопроката становится не просто вспомогательным, а непосредственно конструктивным элементом при создании легких металлических строений.

Широко применяется уголок в автомобиле- и станкостроении. Такая популярность обусловлена хорошими прочностными характеристиками, легким весом, малой металлоемкостью, разнообразием типоразмеров.

Таблица Металлопроката

Таблица расчета веса проволоки стальной

Вес метра погонного проволоки стальной

Проволока стальная Диаметр, мм	Вес, в кг метра погонного
3	0,056
4	0,1
5	0,144

Таблица расчета веса круга стального

Вес метра погонного круга стального

Круг стальной Диаметр, мм	Вес, в кг метра погонного
5	0,154
5,5	0,186
6	0,222
6,5	0,26
7	0,302
8	0,395
9	0,499
10	0,616
11	0,746
12	0,888
13	1,041
14	1,21
15	1,39
16	1,58
17	1,78
18	2
19	2,23
20	2,47
21	2,72
22	2,98
23	3,26
24	3,55
25	3,85
26	4,17
27	4,5
28	4,83
29	5,18
30	5,55
31	5,92
32	6,31
33	6,71
34	7,13
36	7,99
38	8,9
40	9,86
42	10,88
45	12,48
48	14,2
50	15,42
53	17,32
56	19,35
57	20,02
58	20,74
59	21,45
60	22,19
65	26,05
70	30,21
75	34,68
80	39,46
85	44,54
90	49,94
95	55,64
100	61,65
105	67,97
110	74,6
115	81,54
120	88,78
125	96,33
130	104,2
135	112,31
140	120,78
145	129,56
150	138,65
155	148,05
160	157,75
165	167,77
170	178,09
175	188,72
180	199,66
185	210,9
190	222,46
195	234,32
200	246,49
205	258,97
210	271,76
215	284,85
220	298,25
225	311,96
230	325,98
235	340,31
240	354,95
245	369,89
250	385,14
255	400,7
260	416,57
265	432,74
270	449,23
275	466,02
280	483,12
285	500,53
290	518,25
295	536,27
300	554,6

Таблица расчета веса листа стального

Вес метра квадратного листа стального

Лист стальной Толщина, мм	Вес, в кг метра квадратного
0,2	1,57
0,25	1,96
0,3	2,36
0,4	3,14
0,5	3,93
0,55	4,32
0,6	4,71
0,7	5,5
0,75	5,88
0,8	6,28
0,9	7,06
1	7,85
1,1	8,64
1,2	9,42
1,4	10,99
1,5	11,77
1,6	12,56
1,7	13,34
1,8	14,13
1,9	14,91
2	15,7
2,2	17,27
2,5	19,62
2,8	21,98
3	23,55
3,2	25,12
3,5	27,47
3,6	29,13
4	31,4
4,5	35,4
5	39,3
5,5	43,2
6	47,1
7	54,95
8	62,8
9	70,7
10	78,5
11	86,4
12	94,2
13	102
14	110
15	118
16	126
17	133
18	141,3
19	149
20	157
21	165
22	173
23	181
24	188
25	196,3
26	204
27	212
28	220
29	228
30	236
40	314
50	392,5
60	471

Таблица расчета веса квадрата стального

Вес метра погонного квадрата стального

Квадрат стальной	Вес, в кг метра погонного
3х3	0,071
3,2х3,2	0,08
4х4	0,126
4,5х4,5	0,159
5х5	0,196
5,5х5,5	0,238
6х6	0,283
6,3х6,3	0,311
7х7	0,385
8х8	0,502
9х9	0,636
10х10	0,785
11х11	0,95
12х12	1,13
13х13	1,33
14х14	1,54
15х15	1,77
16х16	2,01
17х17	2,27
18х18	2,54
19х19	2,83
20х20	3,14
21х21	3,46
22х22	3,8
23х23	4,15
24х24	4,52
25х25	4,91
26х26	5,3
27х27	5,72
28х28	6,15
29х29	6,6
30х30	7,06
31х31	7,54
32х32	8,04
33х33	8,55
34х34	9,07
35х35	9,62
36х36	10,17
37х37	10,75
38х38	11,24
39х39	11,94
40х40	12,56
41х41	13,2
42х42	13,85
45х45	15,9
46х46	16,61
48х48	18,09
50х50	19,62
53х53	22,1
55х55	23,75
56х56	24,61
58х58	26,4
60х60	28,26
65х65	33,17
70х70	38,4
80х80	50,24
85х85	56,72
90х90	63,59
100х100	78,5
110х110	94,99
120х120	113,04
125х125	122,66
130х130	132,67
140х140	153,86
150х150	176,63
160х160	200,96
170х170	226,87
180х180	254,34
190х190	283,39
200х200	314

Таблица расчета веса балки двутавровой стальной

Вес метра погонного балки двутавровой стальной

Балка двутавровая стальная	Вес, в кг метра погонного
10	9,46
12	11,5
14	13,7
16	15,9
18	18,4
18Б1	15,4
20	21
20а	22,7
22	24
22а	25,8
24	27,3
24а	29,4
27	31,5
27а	33,9
30	36,5
30а	39,2
33	42,2
36	48,6
40	57
45	66,5
50	78,5
55	92,6
60	108

Таблица расчета веса шестигранника стального

Вес метра погонного шестигранника стального

Шестигранник стальной	Вес, в кг метра погонного
10	0,68
11	0,82
12	0,98
13	1,15
14	1,33
15	1,53
16	1,74
17	1,96
18	2,2
19	2,45
20	2,72
21	3
22	3,29
24	3,92
25	4,25
26	4,59
27	4,96
28	5,33
29	5,7
30	6,12
32	6,96
34	7,86
36	8,81
38	9,82
40	10,86
41	11,54
42	11,99
43	12,71
46	14,53
47	14,95
48	15,66
50	16,98
52	18,4
55	20,58
57	22,35
60	24,5
65	28,7

Таблица расчета веса швеллера стального

Вес метра погонного швеллера стального

Швеллер стальной	Полка	Вес, в кг метра погонного
	5	4,84
	6,5	5,9
	8	7,05
	10	8,59
	12	10,4
	14	12,3
ус. полка	14	13,3
	16	14,2
ус.полка	16	15,3
	18	16,3
ус.полка	18	17,4
	20	18,4
ус. полка	20	19,8
	22	21
ус.полка	22	22,6
	24	24
ус.полка	24	25,8
	27	27,7
	30	31,8
	36	41,9
	40	48,3

Таблица расчета веса уголка стального

Вес метра погонного уголка стального

Уголок стальной	Полка	Вес, в кг метра погонного
20х20	3	0,89
	4	1,15
25х25	3	1,12
	4	1,46
28х28	3	1,27
32х32	3	1,46
	4	1,91
35х35	3	1,59
	4	2,12
36х36	3	1,65
	4	2,16
40х40	3	1,85
	4	2,42
	5	2,97
45х45	3	2,08
	4	2,73
	5	3,37
50х50	3	2,32
	4	3,05
	5	3,77
	6	4,5
56х56	3,5	3,03
	4	3,44
	5	4,25
63х63	4	3,9
	5	4,81
	6	5,72
70х70	4,5	4,87
	5	5,38
	6	6,39
	7	7,39
	8	8,37
75х75	5	5,8
	6	6,89
	7	7,96
	8	9,02
	9	10,1
80х80	5,5	6,78
	6	7,36
	7	8,51
	8	9,65
90х90	6	8,33
	7	9,64
	8	10,9
	9	12,2
100х100	6,5	10,1
	7	10,8
	8	12,2
	10	15,1
	12	17,9
	14	20,6
	16	23,3
110х110	7	11,9
	8	13,5
125х125	8	15,5
	9	17,3
	10	19,1
125х125	12	22,7
	14	26,2
	16	33,8
140х140	9	19,4
	10	21,5
	12	25,5
160х160	10	24,7
	11	27
	12	29,4
	14	33,4

Таблица расчета веса трубы стальной бесшовной

Вес метра погонного трубы стальной бесшовной

Труба стальная бесшовная	Полка	Вес, в кг метра погонного
18	2	0,789
20	2	0,888
22	2	0,986
25	3	1,63
28	3	1,85
30	2,5	1,7
32	2,5	1,82
34	3,5	2,63
38	3	2,59
40	3	2,74
45	3,5	3,58
51	3	3,55
60	3	4,22

Таблица расчета веса трубы стальной водогазопроводной (ВГП)

Вес метра погонного трубы стальной водогазопроводной (ВГП)

Труба стальная водогазопроводная (ВГП)	Полка	Вес, в кг метра погонного
15	2,8	1,28
20	2,8	1,66
25	3,2	2,39
32	3,2	3,09
40	3,5	3,84
50	3,5	4,88

Таблица расчета веса трубы стальной водогазопроводной (ВГП)

Вес метра погонного трубы стальной водогазопроводной (ВГП)

Труба стальная водогазопроводная (ВГП)	Полка	Вес, в кг метра погонного
15	2,8	1,32
20	2,8	1,71
25	3,2	2,46
32	3,2	3,18
40	3,5	3,51
50	3,5	5,03

Таблица расчета веса трубы стальной электросварной

Вес метра погонного трубы стальной электросварной

Труба стальная электросварная	Полка	Вес, в кг метра погонного
57	3	4
	3,5	4,62
76	3	5,4
	3,5	6,26
	4	7,1
89	3	6,36
	3,5	7,38
	4	8,89
	4,5	9,38
	5	10,36
102	3,5	8,5
	4	9,67
108	3,5	9,02
	4	10,26
	4,5	11,49
	5	12,7
114	4	10,85
	4,5	12,15
127	4	12,13
133	4	12,72
	4,5	14,62
	5	15,78
159	4	15,29
	4,5	17,15
	5	18,99
	6	22,64
168	4,5	18,14
	5	20,1
219	5	26,6
	6	31,52
	7	36,6
	8	41,63
273	5	33,05
	6	39,51
	7	45,92
	8	52,28
325	6	47,2
	7	54,9
	8	62,54
	9	70,14
377	6	54,9
	7	63,87
	8	72,8
426	6	62,15
	7	72,33
	8	82,47
	9	92,56
	10	10259
530	7	90,28
	8	102,99
	9	115,64
	10	128,24
	12	153,3
	10	152,9
	12	182,89
720	8	140,5
	9	157,8
	12	182,89
820	9	180
	10	199,8
	12	239,1
1020	10	249,1
1220	12	357,5
1420	16	554

Таблица расчета веса трубы стальной водогазопроводной (ВГП) оцинкованной

Вес метра погонного трубы стальной водогазопроводной (ВГП) оцинкованной

Труба стальная водогазопроводная (ВГП) оцинкованная	Полка	Вес, в кг метра погонного
57	3,5	4,8
76	3,5	6,45
	4	7,32
89	3,5	7,6
108	3,5	9,29
	4	10,57
114	4	11,18
	4,5
133	4,5	14,69
	5
159	4,5	17,66



Таблица расчета веса трубы стальной профильной

Вес метра погонного трубы стальной профильной

Труба стальная профильная	Полка	Вес, в кг метра погонного
15х15	1,5	0,605
20х20	1,5	0,841
	2	1,075
25х25	1,5	1,07
	2	1,39
28х25	1,5	1,18
30х20	1,5	1,1
30х30	1,5	1,403
	2	1,7
40х20	1,5	1,403
	2	1,85
40х25	1,5	1,55
	2	1,91
40х28	3	2,96
40х40	1,5	1,88
	2	2,33
	2,5	2,85
	3	3,36
	4	4,3
50х25	1,5	1,77
	2	2,23
	3	3,48
50х50	2	2,96
	2,5	3,86
	3	4,81
	4	5,56
60х30	2	2,8
	3	3,95
60х40	2	3,21
	3	4,42
	4	5,77
60х60	2,5	4,74
	3	5,76
	4	6,82
	5	8,3
80х40	2	3,726
	3	5,37
	4	7,03
80х60	3	6,45
	3,5	7,3
	4	8,29
80х80	3	7,36
	4	9,33
	5	11,44
100х40	4	8,29
100х50	4	8,91
100х60	4	9,33
100х80	4	10,5
100х100	4	11,8
	6	17,22
120х60	4	10,83
120х80	4	11,93
	5	13,34
120х120	4	14,41
	5	17,55
	6	20,99
140х60	4	12,25
140х140	5	20,95
	6	24,76
	7	28,57
150х150	7	30,77
160х120	4	16,47
160х160	5	24,8
180х180	6	32,05
	8	42,34
200х160	6	31,98
200х200	6	36,06
	8
	10

Солнечные батареи на крыше автодома — Автономная энергетика

Во время длительных путешествий и стоянок лагерем вопрос с электрической энергией стоит достаточно остро. Кто-то ездит вообще без холодильника и пользуется только освещением салона. У нас же основным потребителем энергии является мой ноутбук, так как в поездках я занимаюсь обработкой и монтажом видео, а Макбук Про при высокой нагрузке кушает как не в себя. Именно поэтому в дополнение к штатному стартёрному аккумулятору я установил ещё три AGM-батареи в салоне общей ёмкостью 285А*ч.

За вечер и ночь во время стоянки мы обычно расходуем 30-40% ёмкости батарей, для них это как раз наиболее щадящий режим работы. Но такими темпами «в ноль» они разрядятся за полтора дня, так что их приходится подзаряжать. Заводить дизельный двигатель на полтора-два часа лишний раз совершенно не хочется, да и длительная работа на холостых оборотах не идёт на пользу любому мотору.

Так что на помощь приходят солнечные батареи. Пожалуй, одна из самых необходимых вещей для автономных путешествий на кемпере.

1. Общая длина фургона — 7 метров, а плоскость крыши имеет размеры 430х150 сантиметров. Было бы странно не использовать такое огромное пространство, так что с завода мы оснастили машину полозьями для установки рейлингов, которые будут использоваться для крепления маркизы (бокового навеса) и солнечных панелей. Кстати, обратите внимание на круглую пластиковую пробку позади камеры заднего вида — к счастью, инженеры Мерседес-Бенц предусмотрели, что кому-то может быть жалко сверлить крышу для того, чтобы протянуть электропроводку.

Как я выбирал солнечные панели?

Основным критерием был размер (а там всего лишь несколько возможных вариантов), они должны были занять максимально возможное пространство на крыше, и при этом сбоку должно было остаться место для размещения маркизы.

Пришёл к выводу, что для меня будет идеальным установка двух батарей размерами 200х100см друг за другом. А дальше по соотношению «цена/мощность» остановился на отечественном производителе Sunways. Из «плюсов» — всё есть в наличии в Москве, покупал весь комплект в одном месте (сделали скидку) и гарантия производителя на отсутствие заводского брака.

2. А вот и сами «батарейки». Вживую оказались больше и тяжелее, чем я представлял. К моменту покупки уже был готов каркас кровати и установлены задние сиденья, так что в салон они поместились только по диагонали.

3. Далее идёт «мозг» всей системы — контроллер заряда EPSolar Tracer, выполненный по технологии MPPT.

Солнечные панели (они бывают на 12 и 24 вольта) нельзя подсоединять напрямую к клеммам аккумуляторов. Причина довольно простая: панель «не знает» уровень его заряда, и в солнечную погоду будет пытаться закачивать энергию в уже полностью заряженный аккумулятор, что ведёт к его стремительному старению. Так что обязательно использование контроллера.

Контроллеры бывают двух типов. Первый — PWM, или ШИМ-контроллер (в нём используется технология широтно-импульсной модуляции). Они проще и дешевле в производстве. Вкратце — 12-вольтовая панель в солнечную погоду выдаёт рабочее напряжение 14-15 вольт, контроллер частично использует его для заряда АКБ, а частично рассеивает «лишнюю» энергию в тепло. Когда-то на Дефендере использовал ШИМ-контроллер Steca, он ощутимо нагревался, когда батарея была почти заряжена.

Помимо вышеперечисленного, у данной технологии есть существенный недостаток. В пасмурную погоду панель может не выдавать рабочее напряжение в 14-15 вольт, что ведёт к прекращению зарядки аккумуляторов, так как «простые» ШИМ-контроллеры не умеют повышать напряжение, полученное от панелей (только понижать, частично рассеивая в тепло).

4. MPPT-контроллер сложнее, дороже, но эффективнее (у него более высокий КПД). Но самое главное: он позволяет соединять панели последовательно, поднимая таким образом их рабочее напряжение с 12 до 24/36/48 вольт, что приводит к более эффективной зарядке аккумуляторов в пасмурную погоду, так как подаваемое на его вход напряжение от панелей днём всегда будет выше 12 вольт. И, если не ошибаюсь, повышать низкое напряжение при достаточной силе тока он тоже умеет.

Как выбрать нужную по производительности модель контроллера?

У меня установлено две панели номинальной мощностью по 400 ватт каждая, итого 800 ватт в сумме. Напряжение заряда для 12-вольтовых аккумуляторов — 14,8 вольт. Делим 800 ватт на 14,8 вольт, получаем максимальную силу тока в 54 ампер (ток, который должен «переварить» контроллер, когда в солнечный день панели работают на полную мощность). Так что в данном случае нужна модель контроллера на 60 ампер (с небольшим запасом, хотя в реальности таких цифр я, скорее всего, никогда не увижу, чуть позже расскажу, почему).

Итак, модель EPSolar Tracer 6420AN. Способен заряжать батареи током до 60 ампер, автоматически определяет напряжение бортовой сети машины (12/24в), имеет «тропическое» исполнение (плата залита лаком и не боится влажности). Максимальная мощность подключаемых солнечных батарей видна на этикетке.

5. У контроллера есть небольшой экранчик для отображения и настройки параметров. Слева внизу расположен плавкий предохранитель. Клеммы рассчитаны на провода сечением до 35кв.мм, как раз такие я проложил от аккумулятора под пассажирским сиденьем в заднюю часть салона. Справа внизу расположен датчик температуры воздуха, над ним — два порта RJ45 для подключения дополнительных аксессуаров, и ещё несколько выводов, один из которых управляется при помощи реле по заданным условиям. Например, на улице стемнело, панели перестали давать напряжение, можно автоматически включить свет в салоне. Или наоборот, взошло солнце — можно включить электроподогрев воды в баке.

6. Так как этот блок будет установлен без возможности доступа к нему, то дополнительно приобрёл к нему внешний экран (на фото внизу справа, чёрного цвета), который отображает больше статистики и позволяет настраивать все параметры.

Настройка довольно простая: выбираем тип установленных в машине аккумуляторов (для «обычных» кислотных — Flooded, для AGM — Sealed, для гелевых — Gel) и вводим общую ёмкость (у меня три батареи по 95А*ч, в сумме 285А*ч), чтобы контроллер правильно их заряжал. На этом всё.

7. Убедившись, что всё работает как надо, прикручиваю его на стенку технического отсека рядом с баком для воды. Поместился туда буквально по сантиметрам, оставив небольшие зазоры сверху и снизу для вентиляции.

8. И от него уже вывел два силовых провода в технический отсек. К данным колодкам подключены все потребители в задней части салона, подробнее про это рассказывал в записях про электрику автодома.

9. Теперь настала очередь солнечных панелей, которые почти четыре месяца ожидали своего часа в гараже.

Рассмотрим их варианты.

10. Поликристаллические и монокристаллические. У поликристаллических ниже КПД (обычно около 15%) и ниже генерируемая мощность с одного квадратного метра площади. И, разумеется, они дешевле. Отличить визуально очень просто — ячейки поликристаллических сделаны из множества кристаллов, на фото хорошо видны вкрапления разного цвета. У монокристаллических ячейки однотонные, цвет как правило тёмно-синий, ближе к чёрному, а КПД равен 19-20%.

С технологией разобрались, теперь давайте поговорим про мощность. Моя модель панелей — FSM 400М ТР. Буква «M» означает «монокристаллическая», а 400 — это номинальная мощность в ваттах. Почему это слово так важно? Просто все производители указывают мощность панелей в «идеальных условиях«.

Идеальные условия простые: на панель должна попадать солнечная энергия в количестве 1000 ватт на квадратный метр и температура панели и окружающего воздуха должна быть не более 25 градусов.

Что это значит на практике?

Допустим, у вас есть солнечная панель размерами 100х100 сантиметров. Её площадь составляет 1 квадратный метр. Ясная погода, летнее солнце в зените, а на поверхность панели попадает 1000 ватт (один киловатт) солнечной энергии.

1000 ватт х 20% (КПД солнечной панели) = 200 ватт энергии максимально может выдавать солнечная панель в идеальных условиях. В моём случае с 4 квадратных метров панелей на крыше я могу получить максимально 800 ватт. На практике это значение будет ниже.

Дело в том, что солнечные панели подвержены деградации. Как правило, за первые три года они теряют по 3% номинальной мощности в год. А к концу срока их службы (обычно производитель заявляет 20 или 25 лет) мощность должна быть не менее 80% от изначальной. То есть:

1-й год службы — 100% мощности
3-й год службы — 90% мощности
25-й год службы — >80% мощности

Но это ещё не всё. Солнце, понятное дело, отнюдь не всегда светит под прямым углом к поверхности. Ну и не забываем про «идеальную» температуру не более 25 градусов. Ячейки солнечных панелей тёмного цвета, так что при работе они будут нагреваться. А при нагреве также падает их КПД. Поэтому панели нельзя монтировать прямо на плоскость крыши, обязательно оставлять зазор в несколько сантиметров для вентиляции и их охлаждения.

11. И последний момент. Почему не гибкие солнечные батареи, ведь они легче и проще монтаж?

Ответ достаточно простой: они очень хрупкие. По сути это кварцевые ячейки, наклеенные на пластиковую основу и покрытые сверху ламинированной плёнкой. Ячейку можно повредить сильным нажатием пальца по неосторожности (проверял, если что). То есть на крыше машины они проживут до первого летнего града.

Эти одиночные ячейки подключены последовательно и таким образом объединены в цепочки. Выходит из строя одна ячейка — и все остальные в её цепочке тоже перестают работать. А солнечная панель при этом теряет до 50% своей мощности, в зависимости от количества цепочек.

Вес одной моей панели — 23 килограмма. Из него львиную долю составляет вес закалённого стекла толщиной 5мм. Это стекло выдерживает падение стального шарика весом 800 грамм с метровой высоты (точно не помню, но показатели примерно такие). Стекло легко чистить и сложно поцарапать, в отличие от ламинированной плёнки, которая, к тому же, со временем желтеет под солнцем, что ухудшает светопропускаемость.

Ну, собственно, с теорией закончили, можно приступать к установке.

12. В предыдущей части я рассказывал про изготовление и монтаж креплений для бокового навеса. Вот как вся конструкция выглядела на крыше. Теперь на эти алюминиевые балки нужно положить и закрепить солнечные батареи. В одиночку поднимать не решился, пришлось звать друзей на помощь.

13. «Хорошая мысля приходит опосля«. Благо что в тот вечер только лишь подняли батареи, а крепить их не стал. Их оставшегося куска алюминиевого профиля делаю вот такую деталь.

14. И присверливаю её толстыми кровельными саморезами к третьей по счёту поперечине на крыше. Солнечная панель внутри «пустая», так что задняя часть её рамы ляжет позади прикрученного профиля, и таким образом при резком торможении машины он будет дополнительно удерживать переднюю панель на месте. Ну а задняя панель упирается в переднюю, так что нагрузка от неё тоже будет передаваться на алюминиевый профиль.

15. От панелей до крыши примерно 7-8 сантиметров. Этого зазора вполне достаточно для вентиляции. К тому же, панель отбрасывает свою тень, а это значит, что крыша фургона тоже будет меньше нагреваться (на некоторых версиях Дефендера, если не ошибаюсь, так называемая двойная «африканская крыша» шла с завода. На фото я засверлился и вывел электропроводку через пластиковую пробку, о которой упоминал в начале рассказа.

16. Для соединения панелей с проводкой используются герметичные разъёмы MC4. Обжимаешь провод, вставляешь, закручиваешь крышку — всё просто. Главное, не перепутать «плюс» и «минус».

17. После подключения окончательно прикручиваю панели толстыми кровельными саморезами, по 12 штук на каждую батарею. Для крепления к профилю использовал уголки из 2-миллиметровой стали.

Если бы я всё же решился просверлить крышу в районе душевой кабины, то от разъёмов солнечных панелей до входа в MPPT-контроллер было бы чуть больше двух метров. Но так как лишний раз сверлить крышу вообще не хочется, то проводка сделала немалую петлю (вначале от пола к потолку, потом вдоль потолка к пробке над задними дверями, потом вышла через пробку на крышу и далее по крыше до стыка двух солнечных панелей). Итого общая длина составила около 8 метров.

Первые 5 метров (от контроллера до задних дверей) идёт кабель сечением 16 квадратных миллиметров. Почему так много? Да просто он был у меня в гараже на момент монтажа контроллера. 🙂 А дальше использовал три метра провода для солнечных батарей сечением 6 квадратных миллиметров.

У меня установлены 24-вольтовые солнечные панели. Чтобы компенсировать возможные потери на длинной проводке, а также повысить эффективность их работы в пасмурную погоду, я подключил их последовательно, подняв таким образом рабочее напряжение до 48 вольт.

18. Почему напряжение «рабочее»? Потому что у солнечных панелей есть такое понятие, как «напряжение холостого хода», когда к их выводам не подключена нагрузка. И оно обычно примерно в два раза выше «рабочего». Так что мультиметр показывает 87 вольт. Несмотря на то, что ток постоянный, если взяться пальцами за провода — будет чувствоваться. 🙂

19. Подходящими клеммами подключаю провода друг к другу. Решение временное, так как впоследствии здесь будет находиться детская кровать, над ней будут вентиляторы вытяжки, а вся проводка уберётся в кабель-канал.

20. Ещё один момент, о котором следует упомянуть. Если присмотреться, видно, что панели установлены с небольшим боковым уклоном. На полтора метра алюминиевого профиля перепад высоты составил 4 сантиметра. Это сделано для того, чтобы во время дождя стекло самостоятельно очищалось от пыли, которая тоже оказывает влияние на эффективность. Вместе с водой она стекает вбок, на крышу автомобиля. После хорошего летнего ливня панели блестят как новенькие!

21. Ночью разрядил бортовые аккумуляторы до 11,9 вольт, дождался солнечной погоды…

22. Волнительный момент первого включения системы. Контроллер «просыпается», некоторое время ищет режим оптимальной работы солнечных батарей, и вот результат. Идёт заряд током в 43 ампер.

23. Мощность, генерируемая солнечными панелями — 545 ватт. От номинальных 800 ватт это отличается почти в полтора раза, но тем не менее — результат отличный.

24. Вот что показывает кулометр (счётчик электроэнергии, установленный над передними сиденьями). Ёмкость бортовых аккумуляторов пополняется на глазах.

25. Такса, как известно, может украсить любую фотографию! В конце рассказа надо бы подвести итоги, тем более, панели уже почти год как в эксплуатации.

Если вкратце — вещь очень крутая.

Для лета их мощность даже избыточна. Когда жили в Крыму, уже к 9-10 часам утра аккумуляторы были заряжены на все 100 процентов. Включаешь днём ноутбук и мультиварку — а они работают не от батарей, а только от энергии солнца, счётчик показывает, что разряд аккумуляторов не происходит.

Когда кемпер стоит возле дома, контроллер батарей тоже всегда держит аккумуляторы полностью заряженными, не надо подключаться к внешней сети 220в.

Я установил выключатель, который позволяет вручную подключить стартёрный аккумулятор к трём кемпинговым. То есть ты можешь долго слушать музыку на полной громкости или оставлять фары включёнными во время съёмки машины, не переживая, что не сможешь потом завести двигатель.

Теперь что касается зимы с её коротким световым днём.

В пасмурную погоду, когда солнца на небе вообще не видно, чистые (это ключевое слово) панели заряжают аккумуляторы током в 7-10 ампер. В данном случае их большая площадь всё-таки решает.

Если погода ясная, то они уже вполне могут выдавать ток 15-20 ампер, в зависимости от высоты солнца. Недавно вернулся из Мурманской области, по которой пару недель катался на кемпере, периодически стоя лагерем на одном месте 2-3 дня. Так вот, мне ни разу не пришлось заводить мотор, чтобы компенсировать ночной разряд аккумуляторов. Либо к обеду, либо к вечеру они уже были полностью заряжены, в зависимости от погоды.

Но как только выпадает снег — всё, халява заканчивается. Ток заряда падает до 0,5-1 ампера, и на этом всё. Приходится либо их чистить, либо ждать, пока снег растает на солнце (панели чёрные, так что тонкий слой снега тает достаточно быстро, а толстый снежный покров замечательно улетает на капот при резком торможении). Но вот чистить вручную их проблематично, так как находятся они на высоте почти три метра. По-хорошему надо бы купить телескопическую лестницу и возить её с собой в зимнее время.

И ещё один постоянный вопрос.

— А почему не бензиновый генератор?

Его надо где-то хранить в машине, вытаскивать на стоянках, подключать, заправлять отдельным топливом (бензином), обслуживать, слушать его тарахтение, убирать в салон на ночь в людных местах… Ну, такое, в общем. Сильно на любителя. Наверное, я для этого слишком ленив.

26. То ли дело панели. Поставил и забыл, дальше контроллер всё делает автоматически, оставляя тебе больше свободного времени на свои дела.

Бюджет данного этапа и ссылки на оборудование (цены на март 2020г):

Солнечный модуль FSM 400М ТР 2шт х 13900р = 27800р
https://s-ways.ru/products/solnechnye-moduli-sunways-serii-fsm/solnechnyy-modul-fsm-400m.html

Контроллер заряда EPSolar Tracer MPPT 6420АN — 27300р
https://s-ways.ru/products/kontrollery-zaryada-epsolar/kontroller-zaryada-epsolar-tracer-mppt-6420an.html

Внешний дисплей для контроллера заряда MT-50 с кабелем 2м — 2200р
https://s-ways.ru/products/komplektuyushchie-k-kontrolleram-zaryada/tsifrovoy-displey-dlya-kontrollera-zaryada-mt-50-s-kabelem-2-m.html

Удлинитель кабеля для дисплея (длины штатного не хватило) — 470р
https://aliexpress.ru/item/32658462894.html

Коннекторы MC4 для подключения кабеля к панелям — 100р за пару
https://s-ways.ru/products/kabel-i-konnektory/mc4-konnektory.html

Кабель для солнечных панелей сечением 6кв.мм. 3 метра х 110р = 330р
https://s-ways.ru/products/kabel-i-konnektory/solnechnyy-kabel-sunways-2kh6mm-krasnyy.html

Провода сечением 16мм.кв. длиной 6 метров — 1200р

Уголок стальной для крепления панелей к профилю на крыше — 300р

Итого: 59 700р.

Общий вес:

Солнечный модуль FSM 400М ТР 2шт х 23кг = 46кг
Контроллер заряда EPSolar Tracer MPPT 6420АN — 5кг
Провода, крепёж — 4кг

Итого: +55кг к весу машины.

Традиционное видео с подробным рассказом про установку.

На текстовый блог, к сожалению, остаётся всё меньше времени и желания. Так что новости и рассказы о путешествиях в первую очередь появляются на Ютубе. Подписывайтесь, чтобы не пропустить! 🙂

Строительные материалы. Собственное производство — ВиСМа-строй

24.03.21 » Дефицит цинка в Китае поднимет цены на крепеж?

05.11.20 » Выставка крепежа в Штуттгарте 2021 обещает стать успешной

19.05.20 » В ЕС отменили лицензирование импорта крепежа

08.05.20 » РМЗ: новое производство высокопрочных болтов

6.05.20 » Выставки крепежа 2020: Covid переносит сроки

12.03.20 » Цены на крепеж растут

6.03.20 » В Индии борются с контрафактной колючей проволокой

28.02.20 » Рабица: рулоны до 3 м и новые ячейки

27.02.20 » Производство металла 2020: кризис сменяется на рост?

26.02.20 » Сварочные электроды: обновления склада в Минске и Бресте

25.02.20 » Новый уровень контроля качества метизов: на этот раз из Италии

24.02.20 » Выставки металлообработки и крепежа в Европе: короновирус вносит коррективы

12.12.19 » Крупнейшая по проволоке: выставка wire 2020 в Дюссельдорфе

3.12.19 » Метизы в Беларуси: хорошие новости от БМЗ

10.09.19 » Забор и ограждения из сетки рабицы: выбираем проволоку

10.09.19 » Индонезия прекращает экспорт никеля с января 2020

04.09.19 » Как научить робота крутить болты?

04.09.19 » Крепеж из Китая: экспорт падает

01.07.19 » Производители крепежа и проволоки встретятся на конференции в Москве

12.06.19 » Шанхай и Гунчжоу 2019: крупнейшие выставки крепежа

27.05.19 » Висма-Строй в Бресте: смена адреса

20.05.19 » Итоги крупнейшей выставки крепежа Европы 2019

29.03.19 » БМЗ: новое оборудование и новые рынки

29.03.19 » Рынок крепежа: новые рекорды европейцев

25.02.19 » Рынку стали в 2019 прогнозируют стабильность

31.01.19 » Продажа гвоздильного оборудования

8.11.18 » Винты: новый метрический крепеж уже на складе

16.10.18 » Взрывной рост продаж крепежа на Тайване

27.09.18 » Новое оборудование для производства крепежа на выставке в Италии

21.09.18 » Евроограждения без покрытия: новый спецзаказ

14.09.18 » «Висма-Строй» поздравляет с Днем работников леса!

04.09.18 » Сварочные электроды: новый сертификат «Висма-Строй»

27.06.18 » Немецкий производитель крепежа отказывается инвестировать в США

12.06.18 » «Висма-строй» в Италии: грядет расширение ассортимента сварной сетки в ПВХ

29.05.18 » ЕС вводит пошлины на импортный крепеж?

22.05.18 » Торговые войны металла: производители отвечают США

25.04.18 » БМЗ наращивает отгрузки за рубеж

25.04.18 » Cетка в полимере для ограждений в Минске: новые размеры!

18.04.18 » Новые скобы:: результаты тестирования превзошли ожидания

11.04.18 » Рабица и сварная сетка: идеи сезона 2018

6.04.18 » Цена доставки крепежа и рабицы снижена: 9,99 BYN для доставки продукции по Минску при заказе от 100 BYN

19.03.18 » Сварная сетка оцинкованная: заказ на ячейку 50×50 и диаметр 4 мм

26.02.18 » Новые изделия из проволоки к стройке 2018

12.02.18 » Рабица: новые цены и новые размеры: расширение ассортимента к стройке 2018

20.01.18 » Шуруп для паркета: новый тип крепежа по дереву 2018 на складе «Висма-Строй»

04.12.17 » Весь крепеж для ГКЛ: на складе «Висма-Строй»

29.11.17 » Оконный крепеж: новые поступления на складе

03.11.17 » Сертификация производства рабицы, сварной сетки и гвоздей 2017

03.11.17 » Северсталь продала свой украинский завод метизов

12.10.17 » Новый перфорированный крепеж в Минске и Бресте

5.10.17 » Мебельные крепежи: новые тенденции 2017

19.09.17 » В Беларуси появится новый производитель стали?

12.09.17 » Подорожает ли оцинкованный крепеж на фоне роста цен на цинк

7.09.17 » Меткомбинаты подняли цены на метизы с 1 сентября. Как заказать продукцию по цене августа?

25.08.17 » Рабица с мелкой ячейкой: новый размер на складе!

11.07.17 » Цены на Рабицу в Минске от 15.4 BYN за рулон 10 м

11.07.17 » Цены на проволоку в бухтах снизились Также готовится запуск нового участка по производству сетки с мелкой ячейкой.

19.05.17 » Саморезы и гвозди — новая фасовка: новая розничная упаковка в пластик с маркировкой и штрих-кодом

06.04.17 » Изготовление рабицы: видео нового производственного участка «Висма-Строй»

09.03.17 » Сетка для ограждений: сколько стоит забор 100 м из разных типов?

09.03.17 » Метрический крепеж: обновление склада. Шпильки, шайбы, гайки в Уручье

27.01.17 » Сварная сетка в горячем цинке: выполнен очередной спецзаказ

20.01.17 » НОВИНКА! Сварочная проволока: купить со складов в Минске и Бресте

9.12.16 » Сетка от снежных заносов: еще есть время купить

1.12.16 » Станок по производству сетки Рабица: рассмотрим предложения по покупке

26.10.16 » Сварная сетка: цены на сетку в рулонах серьезно снизились

25.10.16 » Непрозрачная рабица: как сделать закрытый забор недорого?

14.09.16 » Сетки для пола и армирования: в картах или рулонах?

8.09.16 » Высокопрочный крепеж в Минске: теперь все размеры!

5.09.16 » Штукатурные сетки оптом: цены и ассортимент

2.09.16 » Сетки для клеток, вольеров, птичников — купить в «Висма-Строй».

12.08.16 » Болты, гайки, шайбы — купить высокопрочный метрический крепеж класс 10.9. Уже на складе!

27.07.16 » Пластиковые сетки в Минске: цены на новый ассортимент

19.07.16 » Что стало с ценами на крепеж, метизы, проволоку и сетку после деноминации? Новый прайс и новые скидки

23.06.16 » Почему сетка для забора должна быть оцинкованной? В том числе и сетка рабица в полимерном покрытии

14.06.16 » Крепеж, рабица, сварная сетка: как сделать дешевле?

31.05.16 » Оцинкованные: крепеж, метизы, сетки от «Висма-Строй» с антикоррозийным покрытием

20.05.16 » Перфорированный крепеж: новинки — новые поступления крепежных углов, мебельных уголков и других типов крепежа.

28.04.16 »Гвозди: скидки уверенной цены — до 3% от Вашей цены на гвозди. Подробности акции уточняйте у менеджеров.

5.05.16 » «Висма-Строй» приняла участие в крупнейшей промышленной выставке Южного Китая

13.04.16 »Сварная сетка: оцинковка по спецзаказу — изготовление сварной сетки или сетки Рабица в сжатые сроки и по разумным ценам

28.03.16 »Анкера: новые позиции и новые цены

21.03.16 »Сварная сетка ПВХ для ограждений: расширение ассортимента

11.03.16 »Купить сетку для забора в Минске и Бресте: какую и по чём? Рабица, сварная сетка или евроограждение?

24.02.16 »Крепеж, рабица, метизы, электроды: как оптовая компания торгует в розницу со скидками? Купить крепеж по цене розницы и получить оптовую скидку — такое бывает!

19.02.16 »Мебельный крепеж: купить больший ассортимент! В «Висма-строй»: мебельные стяжки, эксцентрики, штоки, мебельные болты и уголки. С февраля мы расширили ассортимент мебельной фурнитуры!

12.02.16 »Цена на проволоку: ещё ниже! Лучшая скидка на проволоку вязальную — при покупке от 700 кг (промышленная бухта)

7.02.16 »Замерзли цены! Время купить сетки, крепеж, метизы, электроды по настоящим зимним ценам. Доллар растёт? Нет, не слышали.

29.01.16 » Сварная сетка нестандартная: скидки на 50% от оптовой цены в Минске! Спешите купить! Нестандартная сетка по скидке 50% от оптовой цены — дешевле, чем даром! Ограниченное предложение! Подробности — у наших менеджеров.

20.01.16 » Сетка сварная с ПВХ на 35% дешевле европейских аналогов! На склад в Минске и Бресте поступила сварная сетка оцинкованная с полимерным покрытием — на 35% дешевле европейских аналогов! Высота сварной сетки 0,6, 1,2, 1,5, 1,8, 2,0 метра, ячейка 100х50, диаметр 2,0 мм

15.01.16 » Новые скидки! Мы снизили цены на сварную сетку, гайки и болты! Отличная новость! В преддверие нового сезона снижаем цены на сварную сетку в картах, а также на гайки и болты диаметром М16. Купить сетку выгодно — акция действует по всей Беларуси.

14.12.15 Новинка: сварочные электроды по цене производителя! Купить электроды Светлогорского электродного завода в «Висма-строй» со склада в Минске и Бресте: компания представляет линейку самых популярных типов электродов, включая рутилово-целлюлозные.

24.09.15 Как рассчитать вес сетки или крепежа? Сколько весит карта сварной сетки? 10 кг гвоздей – это сколько штук? А как понять, сколько анкеров в 1 кг?

30.07.15 Скидки на крепеж, рабицу, проволоку, электроды Спешите! Только до 30 августа 2015 года! Компания «Висма-строй» предлагает специальную акцию «Реальный дивиденд за виртуальный комплимент»! Улучшите и без того хорошую цену крепежа, рабицы, проволоки, гвоздей, метизов всего за пару кликов!

17.03.15 Новый крепеж по старым ценам! Строительные гвозди — новые, а цены на них — старые. Покупайте гвозди по цене ноября 2014!

23.01.15 Крепеж и сетка в Бресте: рабица, гвозди, саморезы, шурупы теперь прямо с брестского склада!

06.01.15 Скидки ВИСМА-СТРОЙ: рабица, шурупы, дюбеля, гвозди, болты, гайки в розницу по оптовым ценам

24.12.14 Акция СТОП ЦЕНА: крепеж, сетка, метизы, проволока по ценам ноября!

24.11.14 Распродажа ноября: скидки на сварную сетку в картах! Низкая цена! Специальные предложения на сетку сварную!

27.10.14  Скидки на крепеж в Минске: осеннее снижение цен до 20% на дюбель монтажный, дюбель рамный, саморезы гипс-дерево, саморезы гипс-металл, саморезы кровельные, болты размером от М16.

17.04.14 Сетка «Рабица» в Минске, возможно доставка, самый большой ассортимент, комплектуем столбиками с пластиковыми крышками. Лучшая цена для Вас на сетку «Рабица».  12.03.14 Новая цена на дюбель для крепления теплоизоляции!!! Цены ниже на 5 — 15% !!! 10.03.14 Бесплатная доставка по г.Минску от 5 500 000 !!! Доставка по регионам по согласованию с клиентом. 04.03.14 Новая цена на сетку сварную с ПВХ — покрытием. 29.01.14 Рады сообщить о запуске новой услуги: монтаж охранного ограждения «Егоза». Наши специалисты помогут разработать и установить охранное ограждение «Егоза».Так же запущено производство элементов крепления для монтажа. Стоимость услуги зависит от сложности работ и типа ограждения.

03.01.14 Уважаемый, клиент ООО»Висма-строй»! Примите наши искренние поздравления с Новым 2014 годом и Рождеством Христовым! Желаем Вам и Вашим близким здоровья, благополучия, удачи в бизнесе, надежных партнеров и успешных проектов! Пусть в Новом году наши возможности обгоняют наши желания! Будем рады общению и дальнейшему сотрудничеству в новом году. С уважением, директор ООО «Висма-строй» В.Н. Лунькин

22.08.13 Нам 10 лет.

01.01.13 С новым годом!

21.03.12 Акция на болты, гайки, шайбы, гровера! При покупке от 100кг. одного наименования продукции скидка 10%.

26.12.11 Скидки до 15% на весь ассортимент!!!

29.11.11 ООО «ВиСМа-строй» акредитована на «Белорусской универсальной товарной бирже».

13.10.11 «ВиСМа-строй» в связи с расширением производства ищет новую территорию под застройку или с готовыми помещениями, не далее 20км. от Минска.

21.09.11 «ВиСМа-строй» примет на работу: 1) Наладчика гвоздильных аппаратов 2) Разнорабочего. Высокая 3/п, дружный коллектив, соц. пакет. Запись на собеседование по телефону 8029-668-98-11 Владимир Николаевич

09.09.11 Хорошая новость для физических лиц!!! Теперь продукцию можно приобрести за наличный расчет по оптовым ценам. Консультация по телефону 017-2660845, 8029-933-44-38 (vel) Вадим.

22.08.11 ООО «ВиСМа-строй» празднует 8 лет плодотворной работы!

19.07.11 ООО «ВиСМа–строй» представляет новое изделие для армирования монолита бетона – спиральные навивочные арматурные хомуты. Хомуты изготавливаются как одиночные, так и в непрерывной спирали с заданным шагом. Спирали хомутов изготавливаются с высокой точностью и поставляются на стройплощадку в сжатом виде. ПРЕИМУЩЕСТВА: — расход поперечной арматуры при армировании балок и колонн непрерывными спиралями меньше на 12-15% протим армирования отдельными хомутами. — трудозатраты на изготовление каркасов балок и колонн на строительной площадке уменьшаются на 70% — сопротивление структуры армирования с непрерывной спиралью на 30% превышает сопротивление при армировании отдельными хомутами — отсутствие отходов арматуры на строительной площадке.

19.07.11 Снижение цен на сетку яч.100х100, d.3.

06.07.11 Доставка по Минску бесплатно от 3 000 000.

16.06.11 Компания ВиСМа-Строй освоила выпуск новой продукции — гвозди шиферные 5х120 оцинкованные. Для получения информации — звоните!

% PDF-1.4 % 1 0 объект > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89]> > эндобдж 2 0 obj > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89]> > эндобдж 3 0 obj > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0.0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89] >> эндобдж 4 0 объект > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89]> > эндобдж 5 0 obj > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841.89] >> эндобдж 6 0 obj > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89]> > эндобдж 7 0 объект > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89]> > эндобдж 8 0 объект > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0.0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89] >> эндобдж 9 0 объект > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89]> > эндобдж 10 0 obj > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841.89] >> эндобдж 11 0 объект > / ExtGState> / ProcSet [/ PDF / Text] / Свойства >>> / Font >>> / CropBox [0,0 0,0 595,275 841,89] / ArtBox [0,0 0,0 595,275 841,89] / Повернуть 0 / MediaBox [0,0 0,0 595,276 841,89]> > эндобдж 15 0 объект > поток HyTSw oɞc [5laQIBHADED2mtFOE.c} 08 ׎8 GNg9w ߽

100×100 shs weight-Zubni ordinace Onderkova

Труба — данные по стали

КВАДРАТНАЯ ПОЛОТАЯ СЕКЦИЯ (СВС) ГРИМОВАННАЯ СВС Площадь поверхности на метр (м 100×100 shs вес # 178; / т) Описание Размеры (Ш x Г) Толщина (Т) Стандартная длина Вес (кг / м) СВС 20 X 20 X 1.6 мм 20 x 20 мм 1,6 мм 6,5 м 0,873 0,0745 SHS 25 x 25 x 1,6 мм 25 x 25 мм 1,6 мм 6,5 м 1,12 0,0945 SHS 25 x 25 x 2,0 мм 25 x 25 мм 2,0 мм 6,5 м 1,36 0,0931 SHS 25 x 25 x 2,5 мм 25 x 25 мм 2,5 мм 6,5 м 1 Tata Structura — Engineer Вес полого профиля Толщина стальных полых профилей Tata Structura варьируется от 2 мм до 10 мм, в зависимости от того, какое применение будут обслуживать трубы. Полые профили Tata по индивидуальному размеру, весу, классу, длине, поверхности Отделка и отделка могут быть доставлены в соответствии с согласованными условиями поставки. Квадратные полые профили — Стелленбошский университет Полые квадратные профили hxbxt r1 м A Ix Zx rx J Zplx мм x 4 мм x мм мм кг / м 103 мм2 106 мм 103 мм3 мм 106 мм4 103 мм3 12.7×12,7×0,9 0,312 .039 .00087 0,14

Квадратное сечение справа — Информация для упаковки.

dxbt Color Painted PreGal Bundle 8.0m Bundle 12m Pack 8m Размер 8,0 м Вес мм x мм мм Коды кг / м кг / м кол-во x м кол-во x м Ш x В мм x мм т — 8,0 м 2,0 Желтый 5,45 DuraGal 100×100 вес 20 x 8 n / a 5 x 4450 x 360 0,871 18 RHS от 100×100 до 400×400.xls Дата создания автора: Калькулятор веса квадратной трубы, Диаграмма веса квадратной трубы Калькулятор веса квадратной трубы / Диаграмма веса квадратной трубы, Калькулятор веса / Калькулятор веса квадратной трубы из углепластика / Квадрат Бесплатная загрузка калькулятора веса трубы / Квадратная труба из нержавеющей стали / Квадратная труба MS / Квадратная труба из чугуна / Квадратная труба из низкоуглеродистой стали (SHS) Квадратная стальная полая секция (3.45 кг / м) будет весить (4,2 x 3,45) 14,49 кг Калькулятор веса квадратной трубы, Диаграмма веса квадратной трубы Калькулятор веса квадратной трубы / Диаграмма веса квадратной трубы, Калькулятор веса / Калькулятор веса углеродистой квадратной трубы / Калькулятор веса квадратной трубы Бесплатная загрузка / Square Tube нержавеющая сталь / квадратная труба MS / квадратная труба чугун / квадратная труба низкоуглеродистая сталь (SHS) Квадратная стальная полая секция (3,45 кг / м) будет весить (4,2 x 3,45) 14,49 кг

Квадратные полые секции — Pulham

Квадратный полый профиль из мягкой стали.Вес (кг / м) Метров на тонну; 20X 20 X 2,0 1,12 893 X 2,5 1,35 741 25 X 25 X 2,0 Квадратные полые секции (SHS) — MasteelКвадратные полые секции (SHS) Автор Masteel. 1 февраля 2017 г. Без комментариев. Последние новости. Что такое нержавеющая сталь 304H? 9 ноября 2020 г. Тенденции в секторе рынка стали в 2020 г. 9 октября 2020 г. IPE передает все, что вам нужно знать. 25 сентября 2020 г. Использование стали ASTM A517 для автоцистерн для СПГ. 22 сентября 2020 г. Квадратная полая секция Orrcon SteelOrrcon Steel распространяет и производит прямоугольные полые профили размером от 38×25 мм до 400×300 мм.* Наши прямоугольные полые профили производятся в соответствии с австралийским стандартом для полых профилей из конструкционной стали AS / NZS 1163 и покрывают стали марок C250L0 и C350L0.

Квадратный полый профиль — RFL

RFL Steels Ltd, Kingsfurze, Naas Industrial Estate, Naas, Co.Kildare.Tel 045 876312/045 876301 Факс 045 879819 Электронная почта [электронная почта защищена] Квадратная полая секция — ParkerSteelSquare полая секция (SHS) (P), также известная как холоднокатаная Квадратный полый, квадратный полый из мягкой стали, полый квадрат в наличии для доставки на следующий день.Купите стандартную заготовку или отрежьте материал по длине в Интернете по низким ценам, выберите размер и длину квадратного полого профиля с помощью таблицы размеров. Также доступны дробеструйная очистка и грунтовка. Квадратный полый профиль — ParkerSteelSquare полый профиль (SHS) (P), также Квадратная полая форма, квадратная полая часть из мягкой стали, полая квадратная полость доступна на складе для доставки на следующий день. Купите стандартный запас или отрежьте материал по длине онлайн по низким ценам, выберите размер и длину квадратной полой секции с помощью таблицы размеров.Также доступна дробеструйная очистка и грунтовка.

Квадратный полый профиль — Duragal (SHS) — Handy Steel Stocks

SHS выпускаются с разной высотой и толщиной стен и обычно используются для изготовления рам, в коммерческом домашнем строительстве и в проектах разнорабочих для ворот и столбов, где требуется устойчивость к ржавчине. SHS AS1163 C350 LO Квадратный полый профиль — Duragal (SHS) — Подручные стальные ложи 100 X 100 X 2,5 DURAGAL SHS AS1163 C350 LO.В 100 мм, Ш 100 мм, Вес 2,5 мм, кг / м 7,53, В 100 мм, Ш 100 мм, Вес 2,5 мм, кг / м 7,53, В 100 мм, Ш 100 мм, Вес 2,5 мм, кг / м 7,53, Квадратное полое сечение SHS Меню Меню .Дом; Услуги; Трубопроводная продукция для нефтяного газа; Стальные изделия.Универсальные колонны UC; Универсальные балки УБ; Параллельный фланцевый канал PFC; Квадратный полый профиль SHS

Некоторые результаты были удалены в связи с требованием местного законодательства. Для получения дополнительной информации см. Здесь. 12345СледующийПолный раздел Калькулятор веса — Online Structural Design

Калькулятор веса полого профиля круглой и прямоугольной формы на метр Калькулятор веса полого профиля Веб-страница не работает, так как не включен JavaScript.Некоторые результаты удалены в ответ на требование местного законодательства.Для получения дополнительной информации см. Здесь. Scott Metals — Products Painted RHS and SHS Tube Steel Phone 07 3391 5999 ABN 47 010 928 480 14 Wellington Road, Woolloongabba QLD 4102 (Cnr Nile Street) На странице «Контактная информация» есть дополнительная информация.

ПОЛЫЕ ПЛОЩАДКИ

Размеры (A x A), мм Толщина стенки t, мм 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 мм Масса, кг / м 15 x 15 0,61 0,76 20 x 20 0,84 1,05 1,29 1,48 25 x 25 1,07 1,36 1,64 1,89 30 x 30 1,31 1,68 2,03 2,36 40 x 40 1,78 2,31 2,82 3,30 4,20 50 x 50 2,93 3,60 4,25 5,45 6,56 60 x 60 3,56 4, 39 5,19 6,71 8,13 9,45 70 x 70 5,17 6,13 7,97 9,70 11,30 80 x 80 7,07 9,22 11,30 13,20 16,40 90 х 90 8,01 10,50 ШС20х20х1.6 SHS 0,873 8 25x25x1,6 SHS 1,12 8 25x25x2,0 SHS 1,36 8 25x25x2,5 SHS 1,64 8 30x30x1,6 SHS 1,38 8 30x30x2,0 SHS 1,68 8 35x35x1,6 SHS 1,63 8 35x35x2,0 SHS 1,99 8 35x35x2,5 SHS 2,42 8 35x35x3,0 SHS 2,83 8 40x40x1,6 SHS 1,88 8 40x40x2,0 SHS 2,31 8 40x40x2,5 SHS 2,82 8 40x40x3,0 SHSSHS RHS — Heiton Steel Размеры 2 мм 2,5 мм 3 мм 4 мм 5 мм 6 мм 8 мм 10 мм; 50×25 Да Да Да Нет Нет Нет Нет Нет 50×30 Нет Да Да Нет Нет Нет Нет Нет 60×40 Нет Нет Да Да Нет Нет Нет Нет

SHS — квадратные полые профили (горячая обработка) — CAD Steel

Добро пожаловать на нашу страницу бесплатных загрузок САПР SHS — Square Hollow Sections (Hot Finished)! Отсортируйте приведенную ниже таблицу в соответствии с любым свойством и выберите файл САПР для загрузки, используя справочные ссылки в SHS — Квадратные полые профили (холодная формовка) — CAD Steel Добро пожаловать на нашу страницу бесплатных загрузок САПР SHS — Квадратные полые секции (холодноформованные)! Отсортируйте приведенную ниже таблицу в соответствии с любым свойством и выберите файл САПР для загрузки, используя справочные ссылки в RHS — Прямоугольная полая секция, Сырье для Scope Metals Catalog. Металлические и пластмассовые материалы для промышленного строительства, включая стальные балки, промышленные системы полов, металлические решетки из стекловолокна, напольные плиты,

Предыдущая123456СледующаяStainless Steel Rama 100 x 100mm Square Hollow Section

Вес + — 8% Толщина RHS / SHS может поставляться в соответствии со спецификациями IS-4963/1968 в диапазоне от 0.От 80 мм до 1,20 мм до максимальной толщины стенки от 4,00 мм до 6,00 мм для квадратных полых профилей в диапазоне от 0,80 мм до 1,20 мм до максимальной толщины стенки от 4,00 мм до 6,00 мм для прямоугольных полых профилей. Подразделение труб также удостоено награды «Мягкая сталь» Полый профиль Квадратный, прямоугольный, круглый 90 x 90 x 8 мм (SHS) Квадратный стальной полый профиль (20,40 кг / м) 100 x 60 x 6,3 мм (RHS) Прямоугольный полый стальной профиль (14,40 кг / м) 100 x 100 x 3 мм ( SHS) Квадратный стальной полый профиль (8,69 кг / м) Метрические размеры и вес стальных труб Shs, размеры, Австралия Метрические размеры и вес стальных труб квадратного сечения shs, размеры, Австралия.

ГОРНАЯ ПЛОЩАДЬ

Масса в кг / м Длина в метрах / тонну 6 8 10 12 16 20 22 25 28 32 36 40 50 0,222 0,395 0,617 0,888 1,578 2,466 2,980 3,854 4,830 6,313 7,990 9,864 15,410 4510 2532 1621 1125 633 405 336260 207 159 125 101 65 1) Сталь или перекрученный стержень ISS 1786 2) Балка Tistrong или рукоятка ISS 1139 steelindia Plasmacamcnc Steelindia Калькулятор веса полого профиля — Онлайн-дизайн конструкции не включен.EN 10210/10219 — SHS квадратная полая горячая / холодная штамповка Вес Площадь сечения Второй момент площади — Ix мм мм мм мм мм кг / м см ** 2 см ** 4 вставки! ШС 20 x 2 20 20 2,0 3 1 1,11 1,4 0,739 вставка! SHS 20 x 2,5 20 20 2,5 3,75 SHS 400 x 20 400 400 20,0 30 10 235300 71535 на заказ! Смещение цвета длины Обратите внимание, что закругленные углы не прорисовываются. Это упрощает перемещение и расположение секций.

DuraGal 100×100 shs weightPlus Оцинкованная сталь RHS и SHS Structural

DuraGal 100×100 shs weightPlus RHS и DuraGal 100×100 shs weightPlus SHS от InfraBuild Steel Center представляют собой высокопрочные полые профили холодной штамповки, оцинкованные горячим способом по стандарту AS / NZS 4792 и имеющие минимальную среднюю массу покрытия 100 грамм на квадратный метр. внутренняя и внешняя части секции для превосходной защиты.Калькулятор для полых конструктивных профилей — square Калькулятор для полых конструктивных профилей — Калькуляторы квадрата. Стальные листы и пластины Бесшовные стальные трубы — круглые Полые конструкционные профили — круглые Полые конструкционные профили — квадратные Полые конструкционные профили — прямоугольные Стальные стержни круглые Стальные стержни квадратные Стальные стержни Равные углы Не равны углы Каналы — Каналы ГОСТ — Балки UPN — Балки IPN — Балки IPE — Балки HEA (IPBL) — HEB (IPB) BS 5950, Несущие полые профили, Цельсия, SHS, Профиль SHS Посмотреть другие структурные сечения CHS RHS EHS Дополнительные данные Общие примечания Допуски Свойства сечения — Размеры и свойства Просмотреть другие расчетные данные Эффективные свойства сечения — Сечения, подверженные осевому сжатию

BS 5950, Конструкционные полые профили, Цельсия, SHS, Раздел

SHS Посмотреть другие структурные сечения CHS RHS EHS Дополнительные данные Общие примечания Допуски Свойства сечения — Размеры и свойства Посмотреть другие проектные данные Эффективные свойства сечения — Сечения, подверженные осевому сжатию 100 x 100 x 5.0 S235JRH CF YEL — Квадратная полая секция Квадратная полая секция (SHS) (P), также известная как Квадратная Пустота холодной Формовки, Квадратная полая из низкоуглеродистой стали, Полый Квадрат на складе для доставки на следующий день. Купите стандартный запас или отрежьте материал по длине онлайн для низких торговых цен выберите размер и длину квадратного полого профиля, используя таблицу размеров. также доступны дробеструйная обработка и грунтовка. 100 x 100 x 5 Сталь DataNov 16,2020 100×100 shs вес # 0183; Вес Общая ширина Общая высота Толщина фланца Момент Инерция — XX Момент инерции — YY 14.2 кг / м 100,0 мм 100,0 мм 5,0 мм 2,66 миллиона мм ** 4

100 x 100 x 3 Сталь Данные

16 ноября 2020 г. 100×100 shs вес # 0183; Вес Общая ширина Общая высота Толщина фланца Момент инерции — XX Момент инерции — YY 9,0 кг / м 100,0 мм 100,0 мм 3,0 мм 1,77 миллиона мм ** 4 1,77 миллиона мм ** 4 2D-файл DXF. 2D-файл DWG. 3D-файл SAT. Хотя мы приложили все усилия для проверки и проверки представленной здесь информации, мы не можем дать никаких гарантий равноправного угла 100 x 100 x 10 из низкоуглеродистой стали — вес конструкционной стали 14.44 кг Габаритные размеры 100 100х100 ШС вес # 215; 100 100х100 ШС вес # 215; 100 мм Тип балки Угол из низкоуглеродистой стали Глубина x ширина x кг на M 100 x 100 x 10 (b) Ширина закругления 100 (d) Глубина закругления 100 (b) Ширина, мм 100 (d) Глубина, мм 100 (t) Толщина t мм 10 (r2) радиус носка мм 4,8 (r1) радиус основания мм 12 кг на метр 14,44. площадь сечения см 100×100 ШС вес # 178; 19.2.Стандартная стальная коробчатая секция 100 X 100 Квадратная полая коробчатая секция из мягкой стали SHS Цвет на выбор, длина. 100х100 ШС вес # 163; 34.50.Нажмите «Собрать». Бесплатная доставка. Квадратная коробчатая секция из нержавеющей стали марки 304, полая, SHS *** ЛЮБОЙ РАЗМЕР *** Упаковка из 5 штук — коробчатая секция 100×100 на 1,5 м — самая дешевая на Ebay. 100×100 shs weight # 163; 95.00.Нажмите Собрать. 100×100 shs вес # 163; почтовые расходы 24,95 100 X 100 X 3 Нержавеющая сталь марки 316

С помощью калькулятора размеров одеял

C2C вы станете профессионалом в C2C!

Вы когда-нибудь задумывались, насколько большим будет ваше одеяло C2C? Я тоже! Я сделал расчет для этого… 😉

Мы все были там … График 80 x 90 ~ 200 x 300 ~ 25 x 25 — но насколько он будет БОЛЬШИМ?

Лучший способ выяснить это — сделать образец, а затем выполнить некоторые вычисления (угггг).

С помощью этого калькулятора вы все равно будете делать образец (но только маленький!), И я сделал для вас математику (спасибо Algebra 1B).

Калькулятор размеров одеяла C2C — простой способ вычислить это на основе вашего личного калибра , размера пряжи и размера крючка. Я создал этот калькулятор, чтобы облегчить боль от того, что каждый раз выламывать калькулятор, поэтому, пожалуйста, добавьте страницу в закладки и возвращайтесь в любое время, когда вам это понадобится!

Этот калькулятор великолепен, потому что независимо от того, насколько плотно или свободно вы вяжете крючком, ползунки подскажут, насколько велико будет ваше одеяло.Затем вы можете отрегулировать размер крючка или пряжу — или даже попытаться изменить натяжение, чтобы получить одеяло нужного размера.

Калькулятор ниже — прочтите инструкции, прежде чем вы будете в восторге и сразу переходите к калькулятору (я бы сделал то же самое!) 😬.

Вы любите составлять свои собственные графики?

Вот статья о 5 лучших программах для построения графиков, которые помогут вам создавать свои собственные красивые графики C2C!

Калькулятор размера одеяла C2C

Как пользоваться калькулятором

Все, что вам нужно сделать, это сделать небольшой образец шириной не менее 4 стежков C2C, но вы можете сделать образец большего размера, если хотите.

Шаг 1

Возьмите крючок и пряжу, сделайте образец в C2C, пока не получите 4 квадрата в ширину и 4 квадрата в высоту (или 6 в ширину и 6 в высоту). Измерьте ширину от начала блока 1 до конца блока 4. Насколько он широк? Используйте ползунок, чтобы найти нужное вам измерение. Эти размеры указаны в дюймах, но для пользователей с метрической системой они будут преобразованы в сантиметры ниже.

Запишите это число и повторите его для высоты вашего одеяла.

Вот пример 2 частичных образцов.

В образце слева я использовал крючок 4 мм и Lion Brands 24/7 Cotton. В образце справа я использовал 6-миллиметровый крючок и Lion Brands 24/7 Cotton. Вы можете увидеть разницу в размере, просто используя другой размер крючка, это повлияет на размер вашего готового проекта.

После того, как вы закончите свой образец выбранной пряжи и размера крючка, отмерьте 4 квадрата. Используйте ползунок, чтобы найти свою ширину в дюймах. Затем переместите другой ползунок, пока не достигнете желаемой ширины / высоты одеяла, и именно столько квадратов вам понадобится на графике, чтобы получить одеяло нужного размера.Повторите для высоты и Валлы!

Шаг 2

Используйте второй ползунок ниже, чтобы ввести числовые блоки на графике. Вы можете использовать те же ползунки ниже, чтобы определить высоту вашего одеяла!

Вот несколько основных размеров одеял, чтобы дать вам представление о стандартах:

9011

	Ширина	Высота
Приемное одеяло	40 ″	40 ″
Защитное одеяло	14 ″	9011 9011 9011 9011 9011 9011 Stroller 9011 9011 35 ″
Малыш	42 ″	52 ″
Детская кроватка	45 ″	60 ″
Пеленка	47 ″ 9011 9011	47 ″	47 ″	60 ″
Super Queen	96 ″	94 ″
Twin	66 ″	90
Double / Full	9011 9011 9011 9011 9011 9011 9011 9011 901 80 ″ 9011 Queen	90 ″	90 ″
King	108 ″	90-100 ″
California King	11 0 ″	98 ″

Основные сведения о C2C Видео

Я создал руководство по основам C2C, вы можете найти этот пост и видео здесь.Вы узнаете, как сделать строчку C2C (угол в угол), увеличить, уменьшить, изменить цвета, перенести цвета и как работать с асимметричным графиком (например, квадраты 80 x 90).

Подписаться на Stardust Gold Crochet Channel

Надеюсь, вам понравится этот калькулятор, поделитесь им и прикрепите!

Модульная конструкция — SteelConstruction.info

«Модульная конструкция» — это термин, используемый для описания использования предварительно спроектированных строительных единиц заводского изготовления, которые доставляются на площадку и собираются как компоненты большого объема или как существенные элементы здания.Модульные блоки могут образовывать целые комнаты, части комнат или отдельные блоки с высоким уровнем обслуживания, такие как туалеты или лифты. Набор дискретных модульных элементов обычно сам по себе образует самонесущую конструкцию или, для высотных зданий, может опираться на независимую конструкцию.

Модульное здание больницы во время установки открытых модулей
(Изображение любезно предоставлено Portakabin)

Основными сферами применения модульного строительства являются:

В Великобритании ежегодно производятся тысячи модулей.Крупнейшие рынки модульного строительства — это студенческие общежития, военные жилые помещения и гостиницы, но сектор здравоохранения играет важную роль, поскольку требует очень сложных услуг и медицинских установок, которые можно вводить в эксплуатацию и тестировать за пределами объекта.

[вверх] Признаки модульной конструкции

Модульные блоки, используемые в проекте многоэтажного социального жилья в Лондоне
(Изображение любезно предоставлено Portakabin)

Расширяется использование модульных и других облегченных форм строительных конструкций.Преимущества модульной конструкции по сравнению с более традиционными методами включают:

• Экономия на масштабе за счет серийного производства
• Быстрая установка на месте (6-8 единиц в день)
• Высокий уровень контроля качества заводского производства
• Низкая собственная масса, позволяющая сэкономить на фундаменте
• Подходит для проектов с ограничениями на строительной площадке и где методы работы требуют большего количества стороннего производства
• Ограниченные нарушения в районе строительной площадки
• Используется при реконструкции зданий, например при надстройке крыши
• Превосходная звукоизоляция благодаря двухслойной конструкции
• Адаптируется для будущих расширений, легко разбирается и перемещается при необходимости
• Прочность может быть достигнута путем соединения блоков вместе по углам
• Устойчивость высотных зданий может быть обеспечена стальным опорным стержнем.

Модульная конструкция чаще всего ассоциируется со зданиями сотового типа, такими как студенческие общежития или жилые помещения для основных рабочих. Для этих приложений он имеет следующие функции:

• Подходит для зданий с несколькими повторяющимися установками
• Размер агрегатов ограничен транспортом (типичное значение 3,6 x 8 м)
• Можно создавать открытые блоки (путем изменения ориентации пола)
• Модули уложены друг на друга и обычно не имеют независимой структуры
• Собственный вес 1.От 5 до 2 кН / м ²
• 4–10 этажей (обычно оптимально 6)
• Огнестойкость от 30 до 60 минут при условии
• Звукоизоляция обеспечивается за счет двухслойных стен и полов.

В следующей таблице описаны различные структурные элементы, используемые в стенах и перекрытиях модулей.

Устройство стен и полов модульными блоками

Стены	Этажей
Стены модулей состоят из С-образных профилей глубиной от 75 до 150 мм.	Полы модулей состоят из С-профиля глубиной от 150 до 250 мм.
Продольные стены обычно несущие, а торцевые стенки обеспечивают устойчивость.	Потолок изготавливается в виде стеновой панели.
Открытые модули могут быть созданы продольными балками перекрытия и потолка — торцевые стены становятся несущими.	В модулях с открытыми стенками используются более глубокие балки перекрытия или решетчатые балки глубиной от 250 до 400 мм.
Устойчивость обеспечивается за счет перекрестного или диафрагменного действия обшивки.	Зона коридора может использоваться для обеспечения жесткости в плоскости в длинных зданиях.
Двойные стены обеспечивают отличную звукоизоляцию.	Двойная обшивка пола и потолка обеспечивает отличную звукоизоляцию. Между балками перекрытия может потребоваться минеральная вата.

[вверху] Типы модулей

Следующие типы модулей могут использоваться при проектировании зданий с использованием полностью модульной конструкции или смешанных форм стальных конструкций:

Конструкция модулей состоит в основном из легких стальных С-образных профилей, которые холоднокатаны из полосовой стали в соответствии с BS EN 10346 ^[1] .Часто используются дополнительные угловые стойки в виде полых квадратных профилей.

[вверху] 4-х сторонние модули

В этой форме конструкции модули производятся с четырьмя закрытыми сторонами для создания пространств ячеистого типа, предназначенных для передачи комбинированной вертикальной нагрузки над модулями и нагрузок в плоскости (из-за действия ветра) через их продольные стенки. Предоставляемое сотовое пространство ограничено требованиями к транспортировке и установке. В зависимости от местоположения и воздействия ветра высота зданий в полностью модульной конструкции находится в пределах от 6 до 10 этажей.

Модули производятся из серии 2D панелей, начиная с кассеты пола, к которой четыре стеновые панели и потолочная панель обычно крепятся винтами. Стены переносят вертикальные нагрузки, поэтому продольные стенки верхнего модуля предназначены для прилегания к стенкам нижнего модуля.

В углубленные углы модулей могут быть установлены дополнительные стальные уголки для подъема и повышения устойчивости. Соединения модуля с модулем обычно выполняются в виде пластин, которые крепятся болтами на месте.Используются специальные подъемные рамы, позволяющие безопасно отцеплять модули на высоте.

• Детали 4-х сторонних модулей с утопленными углами с дополнительными угловыми секциями

• Модуль поднимается на заводе

Модули могут быть изготовлены со встроенными балконами, а различные облицовочные материалы могут быть предварительно прикреплены или установлены на месте. Все стены утеплены и, как правило, снаружи облицованы досками для защиты от атмосферных воздействий.Дополнительная внешняя изоляция может быть установлена ​​на месте.

Для малоэтажных зданий плоское крепление или действие диафрагмы панелей внутри модулей обеспечивает сопротивление сдвигу, которому помогает модуль для соединений модулей, которые передают приложенные силы ветра группе модулей.

В зданиях высотой от 6 до 10 этажей система вертикальных ограждений часто размещается вокруг проходной секции, и ей помогают горизонтальные связи в полу коридора между модулями.Для более высоких зданий может быть предусмотрена стальная рама подиума, на которой модули укладываются друг на друга и дополняются бетонным или стальным сердечником.

Максимальная высота группы модулей зависит от устойчивости при воздействии ветра. Различные случаи представлены в таблице для расчета схем (на основе ветровой нагрузки в Мидлендсе Англии).

Типичная высота здания в зависимости от системы стабилизации с использованием 4-х сторонних модулей
Общее руководство по проектированию схемы

Модульная конструкция	Требования к распоркам	Ограничение габаритов в концептуальном дизайне
		Типичный макс.Этажность	Мин. количество модулей в группе
Одна линия модулей	Без дополнительных распорок	3	5
	С дополнительными распорками на фронтонах	5	8
	С дополнительным стабилизирующим стержнем	7	Без ограничений
Двойная линия модулей с центральным коридором	Без дополнительных распорок	6	2 х 8
	С дополнительными распорками на фронтонах	8	2 х 10
	С дополнительным стабилизирующим стержнем	10–12	Без ограничений

[вверху] Частично открытые модули

Планировка квартир с использованием частично открытых односторонних модулей — альтернативные модули заштрихованы
(Изображение предоставлено PCKO Architects)

4-сторонние модули

могут быть спроектированы с частично открытыми сторонами за счет установки угловых и промежуточных стоек и использования жесткой непрерывной краевой балки в кассете пола.Максимальная ширина проема ограничена сопротивлением изгибу и жесткостью краевого элемента в кассете для пола. Дополнительные промежуточные стойки обычно представляют собой полые квадратные секции (SHS), поэтому они могут уместиться в пределах ширины стены.

Два модуля можно разместить вместе, чтобы создать более широкое пространство. Сопротивление сжатию угловых или внутренних стоек контролирует максимальную высоту здания, но можно достичь 6-10 этажей, как для полностью модульной конструкции.

Длинные модули могут также иметь единый коридор, как показано ниже.Длина модуля может быть ограничена транспортом и доступом к объекту, но обычно целесообразна длина до 12 м. Использование модулей со встроенными коридорами позволяет повысить скорость строительства, избегая проблем с атмосферостойкостью во время монтажных и отделочных работ.

• Частично открытый модуль, используемый в Барлинг-Корт, Лондон
  (Изображение любезно предоставлено PCKO Architects)

• Длинный модуль со встроенным коридором
  (Изображение любезно предоставлено Kingspan Off Site и Modular UK)

Форма конструкции аналогична конструкции 4-х сторонних модулей, за исключением использования дополнительных стоек, обычно в виде элементов SHS от 70 x 70 до 100 x 100.Балконы или другие комплектующие можно прикрепить к угловым или внутренним стойкам. Общая устойчивость обеспечивается дополнительными распорками, расположенными в стенках модулей.

На устойчивость модулей влияют их частично открытые стороны; во время подъема и установки могут потребоваться дополнительные временные распорки. Также может потребоваться отдельная система жесткости, так как модули с частично открытыми сторонами могут не обладать достаточным сопротивлением сдвигу в некоторых случаях применения. Справа показана типичная форма здания, в которой большие квартиры создаются с использованием частично открытых блоков.

[вверху] Модули с открытыми стенками (с угловой опорой)

Первичная стальная рама, используемая в полностью открытом боковом модуле
(Изображение любезно предоставлено Kingspan Off-Site и Modular UK)

Модули

могут быть спроектированы для обеспечения полностью открытых сторон за счет передачи нагрузок через продольные краевые балки на угловые стойки. Каркас модуля часто имеет форму горячекатаных стальных элементов, таких как колонны с квадратным полым профилем (SHS) и краевые балки с параллельным фланцевым каналом (PFC), которые скреплены болтами.

Для поддержки потолка можно использовать более мелкую секцию параллельного фланцевого канала (PFC), но во всех случаях общая глубина краевых балок больше, чем для 4-сторонних модулей. Модули можно размещать бок о бок для создания больших открытых пространств, как это требуется в больницах, школах и т. Д.

Устойчивость здания обычно зависит от отдельной системы распорок в виде крестообразных распорок в разделительных стенах. По этой причине нечасто используются полностью открытые модули для зданий высотой более трех этажей.Если они используются, стены с заполнением и перегородки внутри модулей не являются несущими, за исключением тех случаев, когда стены, соединенные с колоннами, обеспечивают плоское крепление. Угловые стойки обеспечивают сопротивление сжатию и обычно состоят из элементов SHS 100 x 100. Краевые балки могут быть соединены с этими стойками с помощью пластин с ребрами, которые обеспечивают номинальное сопротивление изгибу. Также можно использовать торцевые пластины и болты с отверстиями для элементов SHS. Угловые стойки обладают достаточным сопротивлением сжатию для использования в зданиях высотой не менее 10 этажей.

Поскольку модули с открытыми стенками устойчивы сами по себе только для одного или двух этажей, обычно используются дополнительные вертикальные и горизонтальные распорки. В плоскости силы могут передаваться соответствующими соединениями в углах модулей.

Модуль с открытым концом — это вариант четырехстороннего модуля, в котором предусмотрена жесткая торцевая рама, обычно состоящая из сварных или жестко соединенных прямоугольных полых секций (RHS). Жесткие торцевые рамы изготавливаются как часть модуля или могут быть собраны как отдельные компоненты.

• Несущий каркас модуля угловой опоры — вид с торца

• Продольный край балки углового модуля поддерживается

Стальной внешний каркас, включающий проходы или балконы, также может быть спроектирован для обеспечения устойчивости. Модули с использованием горячекатаного стального каркаса могут быть спроектированы для поддержки бетонных полов для использования в медицинских и других приложениях, где требуется строгий контроль вибрации.

[вверху] Комбинированные модули и напольные кассеты

В этой «гибридной» или смешанной форме конструкции длинные модули могут быть уложены друг на друга, образуя несущий обслуживаемый сердечник, а напольные кассеты простираются между модулями и несущими стенами. Модули сконструированы аналогично тому, как описано для модулей с открытыми стенками, но нагрузка, прикладываемая к боковым сторонам модулей, значительно выше. Таким образом, эта смешанная модульно-панельная конструкция ограничивается зданиями высотой от 4 до 6 этажей.Он обычно используется в жилых домах, особенно террасной формы, состоящих из модульных «сердечников» для лестниц, а также в зонах с высоким уровнем обслуживания. Модули расположены «позвоночником» по всему зданию, и к нему прикреплены этажи. Показан пример этой гибридной формы конструкции.

• Модульно-панельное здание «Гибрид» с плоскими перекрытиями и стенами, прикрепленными к модулям.

• Несущие модули для ванных комнат использовались для поддержки кассет пола на Лилли-Роуд, Фулхэм
  (Изображение любезно предоставлено Фейлденом Клеггом Брэдли)

[вверху] Модули, поддерживаемые первичной структурой

Модули, поддерживаемые длиннопролетными ячеистыми балками для создания открытого пространства на нижних уровнях

Модульные блоки могут быть спроектированы для поддержки основной конструкции на уровне подиума или платформы.В этом случае опорные колонны располагаются на ширине, кратной ширине модулей (обычно 2 или 3 модуля). Балки рассчитаны на то, чтобы выдерживать комбинированные нагрузки от вышеперечисленных модулей (обычно максимум 4–6 этажей).

Несущая конструкция традиционно спроектирована в виде стального каркаса с балками и колоннами, которые совпадают с шириной, кратной ширине модуля, и обеспечивает пространство открытой планировки на первом этаже и под землей. Эта форма строительства очень подходит для смешанной розничной, коммерческой и жилой застройки, особенно для жилых единиц над коммерческими зонами или автостоянками и т. Д., Особенно в городских проектах.

Модули можно отодвинуть от линии фасада. Показан пример смешанной застройки Манчестера. Первый этаж и подземная автостоянка представляют собой традиционную композитную конструкцию.

Типичная конструкция подиума, в которой семь этажей жилых домов поддерживаются на каркасе композитной конструкции ниже
(Изображение любезно предоставлено The Design Buro, Rollalong and Ayrshire Framing)

Если 4-сторонние модули рассчитаны на поддержку стальных или композитных балок и типичная линейная нагрузка на поддерживаемый пол составляет 15 кН / м, колонны размещаются на расстоянии от 6 до 8 м.Расстояние между колоннами 7,2 м подходит для подземной парковки. Глубина конструкции подиума составляет от 800 до 1000 мм, а под подиумом могут быть созданы пролеты от 10 до 18 м, которые подходят для коммерческого использования и парковки автомобилей.

Конструкция подиума обычно укрепляется для противодействия ветровым нагрузкам, а для стабилизации группы модулей над уровнем подиума часто используется отдельный укрепленный сердечник. Конструкция модуля аналогична описанной для 4-х сторонних модулей. Ветровые нагрузки могут передаваться горизонтально через перекрытия коридора.

В качестве альтернативы, ненесущие модули могут поддерживаться основной рамой и устанавливаться по мере строительства. В будущем модули можно разобрать, чтобы оставить кассету пола, поддерживаемую балками. Пример смешанного использования модулей и основного стального каркаса показан внизу слева. Модули показаны заштрихованными, а пролеты перекрытия указаны.

Также может использоваться внешняя стальная конструкция, состоящая из фасадной конструкции, которая стабилизирует здание.Модули размещаются внутри внутри стального каркаса, как показано в проекте MoHo в Манчестере (внизу справа).

• Установка модулей за внешним стальным каркасом в Мохо, Манчестер
  (Изображение любезно предоставлено Portakabin and Joule Consulting Engineers)

[вверх] Другие типы модулей

Различные формы других модульных компонентов использовались в крупных строительных проектах.

[вверху] Модуль лестницы

Модульные лестницы могут быть спроектированы как полностью модульные и, как правило, включают площадки и полупустыни с двумя лестничными пролетами.Площадки и полупустыни поддерживаются продольными стенами с дополнительными уголками или элементами SHS для обеспечения местного усиления, если это необходимо. Модули лестницы полагаются на их устойчивость на основании и на вершине, что приводит к использованию ложных площадок. Открытый верх и основание стены могут быть усилены T, L или подобными элементами для передачи нагрузок из плоскости на площадку. В стены могут быть введены стойки и распорки SHS для обеспечения общей устойчивости.

Деталь модульной лестничной системы из легкой стали, демонстрирующая использование «ложной» площадки для модулей

[вверху] Ненесущие модули

Ненесущие модули имеют форму, аналогичную полностью модульным блокам, но не предназначены для выдерживания внешних нагрузок, кроме собственного веса и сил во время подъема.Они используются в качестве туалетов / ванных комнат, производственных помещений или других обслуживаемых единиц и поддерживаются непосредственно на полу или отдельной конструкцией. Стены и пол этих «контейнеров» относительно тонкие (обычно <100 мм). Агрегаты предназначены для установки либо в процессе строительства, либо для установки на готовом полу.

Совместимость глубины пола в модуле и в другом месте достигается одним из четырех способов:

• Расчет глубины пола модуля такой же, как у фальшпола или акустического слоя в другом месте.
• Размещение модуля в нише в полу основной конструкции.
• Проектирование модуля без пола (возможно в небольших модулях, в которых фурнитура крепится к стенам).
• Проектирование модулей для опоры на нижний фланец балок Slimflor.


[вверх] Балконы и атриумы

Атриум, созданный между модулями
(Изображение любезно предоставлено Portakabin)

Балконы могут быть прикреплены к модулям различными способами:

• Балконы, поддерживаемые отдельно стоящей стальной конструкцией с опорой на грунт
• Балконы между смежными модулями
• Балконы, прикрепленные к угловым стойкам в модулях
• Встроенные балконы в одностороннем модуле.

Атрия может быть создана путем прикрепления легкой стальной крыши к верхним модулям или путем перекрытия крыши между модулями, как показано.

Балконные приставки к внешней конструкции (МоХо, Манчестер)
(Изображение любезно предоставлено Shed KM Architects и Portakabin)

[вверх] Основные технические проблемы

Ниже рассматриваются следующие общие проблемы проектирования:

[вверх] Размерное планирование

Факторы, влияющие на размерное планирование модульных систем в общем проектировании здания, можно резюмировать следующим образом:

• Требования к оболочке, включая выравнивание с внешними размерами оболочки
• Планка для внутренней отделки, например, кухни
• Требования к транспортировке, включая доступ к площадке
• Форма здания в зависимости от его функциональности
• Повторяемость при модульном производстве.

Облицовка

Проектирование кирпичной кладки основано на стандартной единице шириной 225 мм и глубиной 75 мм. Следовательно, может быть важно спроектировать глубину пола, кратную 75 мм, чтобы избежать нестандартного скатывания кирпичей.

Другие типы облицовки, такие как глиняная плитка или металлическая отделка, имеют свои собственные требования к размерам, но обычно они могут быть спроектированы и изготовлены в соответствии с размерами окон и т. Д. Многие типы облегченной облицовки могут быть предварительно прикреплены к модулям, но обычно необходимо установить заглушку на стыках между модулями на месте, чтобы учесть геометрические допуски и несовпадения.

Стандартизация сетки планирования

Стандартизация сетки планирования важна на этапе проектирования схемы, поскольку сетка планирования будет контролироваться другими компонентами и приспособлениями здания. Размерная единица 300 мм может быть принята в качестве стандартной для вертикальных и горизонтальных размеров, уменьшившись до 150 мм в качестве второго уровня для вертикальных размеров. Наружные стены детализированы в соответствии с типом облицовки, но общая ширина стены 300 мм может быть принята в качестве ориентира для большинства облицовочных материалов.Фактическая ширина будет варьироваться от 200 мм для изоляционной штукатурки и плит до 320 мм для кирпичной кладки.

Типовые размеры для планировки в модульном строительстве представлены в таблице.

Типовые размеры для планирования в модульном строительстве

Приложение	Высота внутренней стенки (мм)	Ширина внутреннего модуля (мм)	Длина внутреннего модуля (м)	Зона перекрытия (типовая) (мм)
Кабинеты	2400	2500–2700	5.С 4 по 6	300
Апартаменты	2400	3300–3600	6–9	450
Отели	2400–2700	3300–3600	от 5,4 до 7,5	450
Школы	2700–3000	3000 — 3600 открытая	9–12	600
Офисы	2700–3000	3000–3600	от 6 до 12	600–750
Сектор здравоохранения	2700–3000	3000 — 3600 открытая	9–12	600–750

Типовые размеры стен и пола / потолка

Транспорт

Руководство по транспортировке по основным дорогам дается Ассоциацией автоперевозчиков на основании Положений о дорожных транспортных средствах (конструкция и использование) ^[2] .

При проектировании размеров модульных блоков следует учитывать следующие основные требования к транспортировке:

• Для модулей, ширина которых превышает 2,9 м, необходимо уведомить полицию за 2 дня.
• Для модулей шириной более 3,5 м требуется помощник водителя и уведомление полиции за 2 дня.
• Модули шириной более 4,3 м требуют дополнительных ограничений скорости и могут потребовать сопровождения полиции.

Для местных дорог могут потребоваться более строгие ограничения, особенно в городских районах.Во всех случаях максимальная высота груза для автомобильных мостов составляет 4,95 м. Стандартные контейнеровозы могут доставить одну большую или две меньшие единицы.

Внутренние стены

Внутренние стены, состоящие из стен соседних модулей, могут быть спроектированы для стандартной общей ширины лицевой стороны 300 мм, включая панели обшивки, внутренние гипсокартоны и изоляцию между С-образными секциями. Зазор между стенами переменный, в зависимости от количества и толщины досок и размера стеновых стоек.

Зона пола

Полы и потолки в модульном строительстве более глубокие, чем в более традиционном строительстве. Для трех конструктивных вариантов с боковой опорой (4-сторонние модули), угловой опорой (открытая сторона) и модулями с опорой на раму для целей планирования требуются разные общие размеры потолочного перекрытия, а именно:

В большинстве случаев 450 мм можно принять в качестве стандарта для измерения высоты от пола до потолка, хотя многие системы обеспечивают меньшую глубину.Для модулей с угловой опорой может использоваться стандартная общая глубина пола и потолка 600 мм. Зазор между полом и потолком варьируется в зависимости от количества досок и размера балки.

[вверху] Стабильность и структурная целостность

Силы связывания в модульной конструкции при потере одного модуля в результате пожара или взрыва

Общая стабильность обеспечивается самими модулями или внешней структурой.Путь нагрузки проходит через стены трехмерных блоков, поэтому удаление этого пути нагрузки означает, что стены должны быть спроектированы так, чтобы:

• Протяните горизонтально над поврежденным участком, действуя как глубокий луч, или
• Поддерживаться силами связи с соседними блоками.

Последнее означает, что блоки должны быть привязаны как по горизонтали, так и по вертикали. Прочность обеспечивается связями между модулями с обычно предполагаемым минимальным усилием связывания, равным половине загруженного веса модуля (минимальное значение 30 кН).

[вверх] Сервисные интерфейсы

Электромонтаж, сантехника и отопление в модульных зданиях может в основном выполняться на заводе с окончательными подключениями на месте. В традиционном строительстве такие работы требуют больших затрат труда на месте и часто критически важны, поэтому любые трудности могут вызвать задержки. Стратегии обслуживания, которые использовались в модульных зданиях, включают:

• Использование мест общего пользования для оказания услуг
• Использование зоны пола или потолка в каждом модуле для распределения услуг
• Установка услуг в каждом модуле на заводе с работами на объекте, включающими только подключение модулей
• Дренажные соединения модулей, подключенных к вертикальным стоякам в углу модулей
• Влажные зоны соединены спина к спине, чтобы сконцентрировать зоны обслуживания.

Вертикальный служебный канал обычно встраивается в угол каждого блока для размещения вертикального дренажа и трубопроводов. Сервисы в каждом модуле устанавливаются на заводе и заканчиваются в вертикальном воздуховоде. Доступ к служебному каналу обычно возможен только из зон циркуляции вне модульного блока.

Горизонтальное распределение услуг между модулями варьируется в зависимости от типа здания. Для большинства типов жилых домов и гостиниц пустоты в потолке и полу коридора выступают в роли служебных зон.

Вертикальные дренажные трубы также устанавливаются на заводе, а также предоставляется съемная панель пола для окончательного подключения к дренажам, установленным в земле на месте. Это требует высокой степени точности при установке точек обслуживания на месте.

Типовой технологический канал в модульном здании гостиницы

[вверх] Акустические характеристики

Модульная конструкция обеспечивает высокий уровень акустического разделения, поскольку каждый модуль имеет отдельные элементы пола, потолка и стены, что предотвращает прямую передачу звука по элементам.

Производители модульных блоков используют различные методы для дальнейшего улучшения звукоизоляции между блоками — два перекрывающихся слоя гипсокартона, закрепленных внутри каждого модуля, ориентированно-стружечных плит (OSB) или гипсокартона, закрепленных в качестве внешней обшивки или стеганой изоляции между стальными элементами.

Следует проявлять особую осторожность вокруг отверстий для служебных труб или других проходов, поскольку на шумоподавление особенно влияют проходы воздуха между помещениями. Электрические розетки проходят сквозь слой гипсокартона, поэтому их следует тщательно изолировать с помощью лоскутного одеяла сзади.

[наверх] Пожарная безопасность

Пол купе на стыке с внешней стеной и стенкой отсека

Пожарная безопасность связана с обеспечением адекватных средств эвакуации, обеспечением структурной целостности и контролем распространения огня через границы отсека. В Англии минимальные периоды огнестойкости указаны в Утвержденном документе B ^[3] .

Модульная конструкция обычно обеспечивает выполнение этих требований за счет использования огнестойкого гипсокартона, соответствующего BS EN 520 ^[4] , тип F.Альтернативные материалы, такие как цементно-стружечная плита и гипсоволокнистая плита, также могут использоваться в сочетании с гипсокартоном в качестве облицовочного слоя.

Каждый модуль облицован изнутри одним или двумя слоями огнестойкого гипсокартона следующим образом:

• Для стен: 30 минут огнестойкость достигается за счет одинарного слоя огнестойкого гипсокартона толщиной 12,5 мм на каждой стороне стены из стальных каркасов
• Для стен: 60 минут огнестойкость достигается одним слоем 12 штук.Огнестойкий гипсокартон толщиной 5 мм на слое стеновых панелей толщиной 12,5 мм с шахматными стыками на каждой стороне стены из стальных каркасов
• Для полов: 30 минут огнестойкость достигается при помощи шпунтовой доски 18 мм на легких стальных балках и 12,5 мм огнестойкого гипсокартона внизу с проклеенными и заполненными швами
• Для полов: 60 минут огнестойкости достигается при отделке пола панелью T&G толщиной не менее 18 мм и одним слоем огнестойкого гипсокартона толщиной 12,5 мм на слое стеновой плиты толщиной 12,5 мм со ступенчатыми стыками под стальными балками.

В жилищном строительстве каждое жилище обычно образует отдельный пожарный отсек. Все стены и полы, которые обеспечивают разделительную функцию между отсеками, требуют 60 минут огнестойкости. В гостиницах и других жилых домах каждая спальня может образовывать отдельный отсек.

Как правило, пол отсека также действует как разделительный пол в акустических целях, так как те же меры также обеспечивают отличную звукоизоляцию между комнатами.

Внутреннее разделение модулей обеспечивает эффективный барьер для распространения огня. Средства эвакуации следует рассматривать на ранних этапах проектирования схемы, чтобы обеспечить соответствие конструкции и компоновки модуля этим требованиям. Барьеры для полостей необходимы внутри полости во внешней стене между модулем и облицовкой на пересечении со стенками отсека. Они также требуются по горизонтали на стыках с полом и крышей и по вертикали с максимальным поперечным расстоянием 20 м (или 10 м, если материал, подвергающийся воздействию полости, не относится к классу 0 или 1, как определено в утвержденном документе B ^[3] ).Вокруг любых проходов через огнестойкие стены должны быть предусмотрены противопожарные заграждения.

Концепция использования показателей устойчивости становится частью экологической оценки строительства. Для модульной конструкции целесообразно включать меры в течение всего срока службы, такие как возможное повторное использование или перемещение, которые не находят должного отражения в традиционных показателях устойчивости.

Показатели устойчивости, относящиеся к модульному строительству, перечислены ниже.Комментарии о том, как модульная конструкция способствует достижению этих показателей, даются по каждому показателю.

Энергоэффективность

Показатель устойчивости	Комментарий к модульной конструкции
Минимизация потребляемой энергии	Хороший уровень теплоизоляции
	Эффективные системы отопления и охлаждения
	Предусмотрены системы управления энергосбережением
Энергосберегающие мероприятия	Эффективное производство
Свести к минимуму CO 2 производство из ископаемого топлива	Эффективная работа и теплоизоляция
	Эффективное использование материалов
Минимизация содержания углерода в материалах	Заводское управление
	100% переработка
	Высокое соотношение прочности и веса
	Простота разборки и повторного использования

Минимизация транспортировки

Показатель устойчивости	Комментарий к модульной конструкции
Подходящее место для установки	Зависит от общественного транспорта и прилегающих общественных объектов (зависит от места)
Минимизация транспортного удара	Сырье оптом на завод
	Модули, доставленные на место установки
	Снижение доставки на объект
	На объекте меньше персонала

Сведение к минимуму загрязнения

Показатель устойчивости	Комментарий к модульной конструкции
Озоноразрушающие вещества не используются	Изоляционные материалы, выбранные в соответствии с потребностями клиента
Минимизация образования и удаления отходов	Эффективное использование материалов на заводе
	Минимальные / нулевые отходы на месте
	Переработка металлолома
	Повторное использование модулей или компонентов
Максимизировать коэффициент переработки отходов	Вторичная сталь, используемая в производстве
	Модули можно использовать повторно
Минимизация неудобств при строительстве	Снижение шума, вибрации и пыли
	Быстрый процесс строительства
	Меньше утилизации отходов
	Меньшее количество доставок на объект

Сталь

Эффективное использование материалов и ресурсов

Показатель устойчивости	Комментарий к модульной конструкции
Эффективное использование материалов	имеет высокое соотношение прочности и веса.
	Эффективный дизайн в использовании материалов
	Длительный расчетный срок службы
Возможность вторичной переработки или повторного использования	Большая доля может быть переработана
	Модули можно использовать повторно
Низкие эксплуатационные расходы	Мало «обратных звонков» из-за качества продукции
	Доступность для обслуживания упрощена
Возможность адаптации в будущем	Возможность расширения / модификации здания

Здоровье и благополучие

Показатель устойчивости	Комментарий к модульной конструкции
Обеспечение максимальной безопасности на объекте	Производственный процесс безопасен
	Более безопасная работа на стройплощадке при модульном строительстве
Продуманное строительство	Скорость строительства на месте
	Минимум шума, неудобств и т. Д.
Хорошая звукоизоляция	Хорошая изоляция между модулями
	Фасады с изоляцией от внешнего шума
Достаточное дневное освещение	Большие окна могут быть предоставлены в модулях
Социальное обеспечение работников	Безопасное и чистое производство и строительство
	Хорошие условия эксплуатации

[вверх] Закупки

Типичный процесс закупки модульных зданий требует, чтобы заказчик, проектировщик и производитель работали вместе на всех этапах проекта, чтобы максимизировать преимущества внешнего процесса и эффективности производства.

[вверх] Процесс принятия решений

Процесс принятия решения о модульном строительстве отличается от более традиционных методов строительства по следующим причинам:

• Тесное участие клиента в оценке бизнес-выгод, предоставляемых методом строительства.
• Непосредственное участие производителя в проектировании, калькуляции и логистике.
• Необходимость принятия ключевых решений на раннем этапе процесса закупок
• Важные преимущества для окружающей среды и участка, которые могут быть достигнуты
• Влияние транспортной логистики на затраты и размеры модулей.

Поскольку преимущества модульной конструкции реализуются за счет заводского изготовления, критически важна начальная фаза проектирования, включая планирование пространства и последующее детальное проектирование, интеграцию услуг и координацию.

[вверх] Процесс закупок

В модульном строительстве процесс закупки включает специалистов-производителей. Есть несколько способов приобретения модульных зданий:

• Традиционный, в котором архитектор обеспечивает координацию проектирования, а генеральный подрядчик обеспечивает координацию строительства.Производитель модуля выступает в роли специализированного субподрядчика.
• Процесс «Проектирование и сборка», в котором производитель модуля предоставляет подробные обязанности по проектированию и строительству. В этом случае архитектор клиента может выполнить часть эскизного проекта и может быть приглашен клиентом для работы на подрядчика.

Контракт на проектирование и строительство часто используется для модульного строительства. В таких случаях роль архитектора клиента будет зависеть от конкретного процесса закупок.Чаще всего используются два метода спецификации архитектора:

• Архитектор может указать производителя, который возьмет на себя детальное проектирование. Это позволит сторонам работать вместе от начала до завершения.
• В качестве альтернативы архитектор может составить техническое задание на работу. Затем это используется в качестве основы для тендера либо через главного подрядчика, либо напрямую специалистам по модульным конструкциям.

Следует понимать, что каждый производитель строит свои модульные блоки по-разному, и они будут готовы дать рекомендации и предоставить чертежи на этапе разработки концепции.

Важно отметить, что необходимо учитывать время «подготовки», необходимое для прототипа, проектирования и изготовления индивидуальных модульных блоков, хотя детальное проектирование модульных блоков может выполняться параллельно с другими проектными работами. Если конфигурация модуля повторяется из других проектов, время разработки значительно сокращается.

[вверх] Типовые детали

[вверху] Подключения

Руководство по проектированию и детализации наиболее распространенных типов соединений дано в BS EN 1993-1-8 ^[5] .Производители используют метод, который лучше всего подходит для их производственного процесса и для которого доступны соответствующие данные испытаний.

Структурные связи между модулями необходимы для обеспечения целостности и надежности, но детали различаются в зависимости от формы модуля и конкретного приложения. Доска пола, гипсокартон и обшивка крепятся при помощи саморезов, саморезов. Производители модулей с легким стальным каркасом подготовили собственные детали горизонтального крепления, удовлетворяющие требованиям прочности.

Точки крепления

Крепления между модулями выполняются как в горизонтальном, так и в вертикальном направлениях, в первую очередь для передачи плоских сил, но также для структурной целостности.

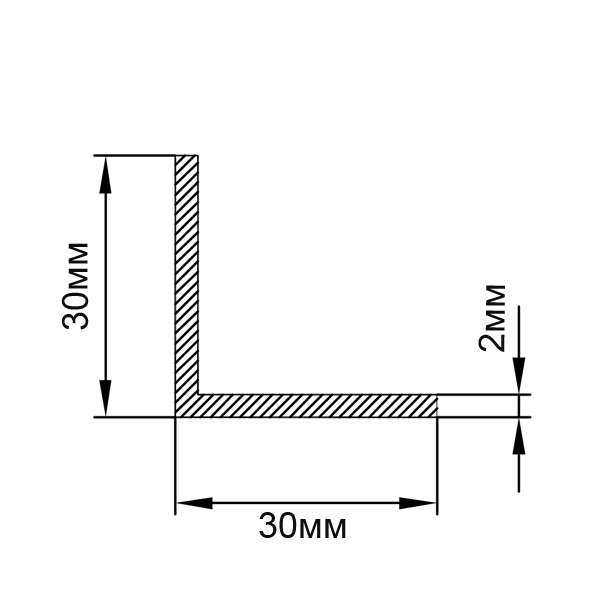

Угловые стойки с использованием уголков из горячекатаной стали

SHS обеспечивает высочайшее сопротивление сжатию и может использоваться в качестве угловых стоек для открытых модулей. Однако, хотя эти секции компактны, их соединения могут быть более сложными.Показана сварная пластина оребрения, к которой болтами прикреплены краевые балки. Отверстия для доступа в SHS позволяют вставлять болты через торцевые пластины для обеспечения вертикального и горизонтального крепления.

Угловой столб с применением СВС или специальных профилей

[вверх] Фасады и интерфейсы

Различные интерфейсы между модульными модулями и другими компонентами в здании могут не контролироваться производителем модульных модулей.Ответственность за проектирование и координацию обычно лежит на проектировщике здания.

[вверху] Фундаментные интерфейсы

Могут использоваться самые разные фундаменты, в том числе ленточные, насыпные, подушечные и свайные. Дополнительная информация о свайных фундаментах приведена в SCI P299. Наиболее распространены ленточные или засыпные фундаменты.

Модульные блоки легкие, поэтому фундамент может быть меньше, чем при традиционном строительстве. Тем не менее, варианты облицовки и высота здания могут определять конструкцию фундамента.Модульные блоки могут быть спроектированы таким образом, чтобы иметь постоянные опоры по периметру каждого блока с помощью полос, плотов или грунтовых балок.

Типовая деталь фундамента под засыпку траншеи под кладку

Выравнивание фундамента или фундаментных балок имеет решающее значение для последующей установки и выравнивания модульных блоков. Производители модульных конструкций разработали собственные запатентованные механизмы размещения и фиксации, которые помогают размещать блоки на фундаменте.

[вверху] Интерфейсы для облицовки стен

Облицовки модульных зданий могут быть самонесущими вертикально и поддерживаться агрегатами только сбоку.В качестве альтернативы они могут полностью поддерживаться модульной структурой.

Можно рассматривать две типовые системы фасадного строительства:

• Облицовка, полностью устанавливаемая на месте с использованием традиционных методов.
• Облицовка, которая полностью или частично прикреплена на заводе; детали заполнения или вторичная облицовка могут быть закреплены на месте.

Барьеры для полостей также должны быть встроены в любую полость, которая возникает между внешней облицовкой и модульной структурой.Они должны противостоять распространению дыма и пламени и требуются между всеми отдельными жилищами или пожарными отсеками. Обычно используется минеральная вата.

[вверху] Интерфейсы кровли

Кровельные материалы для модульных зданий обычно включают черепицу, опирающуюся на рейки, или кровельное покрытие на прогонах. Современные крыши могут состоять из черепицы, опирающейся на кровельные листы или поддоны структурной футеровки. Плоские крыши также могут быть построены с различными погодоустойчивыми покрытиями. Утеплитель по линии ската кровли применяется там, где создается «теплая крыша».Однако в большинстве случаев кровельное пространство «холодное», и изоляция размещается непосредственно на верхней поверхности модульных блоков.

Крыши обычно проектируются как отдельные конструкции, которые либо непрерывно поддерживаются внутренними стенами модульных блоков, либо как крыши со свободным пролетом между внешними стенами. Крыши также могут быть спроектированы как модульные для жилого пространства и простоты установки, особенно в более высоких зданиях. Однако в основном используются обычные стропильные крыши или крыши с прогонами.

Крыши спроектированы таким образом, чтобы выдерживать вес кровельного покрытия, снеговые нагрузки, услуги и резервуары, хранящиеся на кровельном пространстве, а также нагрузки от жилых помещений. Интерфейс между крышей и модульными блоками спроектирован таким образом, чтобы выдерживать как сжатие, так и растяжение из-за подъема ветра. В некоторых случаях крышу можно сделать съемной, чтобы в дальнейшем можно было расширить здание. Крыши с мелким скатом могут быть спроектированы таким образом, чтобы они поддерживались непосредственно модульными элементами и легко демонтировались.

[вверх] Список литературы

[вверх] Ресурсы

[вверху] См. Также

[вверх] Внешние ссылки

Квадратные и прямоугольные полые профили | Производители | Экспортеры | Дели

Квадрат и Прямоугольные полые профили Дом >> Квадратные и прямоугольные полые профили Механические свойства Марка ОТС YST % Относительное удлинение (мин.) МПа, (мин) МПа, (мин) <= 25.4 мм > 25,4 мм Ист 210 330 210 12 20 б Ист 240 410 240 10 15 с Yst 310 450 310 8 10 Физические характеристики Прямоугольный полый Разделы RHS D X B мм Толщина мм сек Площадь A см² Единица Вт кг \ м Наружная поверхность Площадь на мм² 50 х 25 2.00 2,74 2,15 0,142 2,60 3,46 2,71 0,137 3,20 4,13 3,24 0,134 4,00 4.95 3,88 0,129 60 х 40 2,60 4,76 3,73 0,187 2,90 5,25 4,12 0,185 3,60 6.35 4,98 0,181 4,50 7,67 6,02 0,177 66 Х 33 2,60 4,70 3,69 0,185 2,90 5.19 4,07 0,183 3,60 6,28 4,93 0,179 4,50 7,58 5,95 0,175 80 х 40 2,60 5.8 4,55 0,227 3,20 7,01 5,5 0,224 4,00 8,55 6,71 0,219 4,80 10.01 7.85 0,215 96 х 48 3,20 8,54 6,71 0,272 4,00 10,47 8,22 0,267 4,80 12,31 9.66 0,263 122 Х 61 3,60 12,32 9,67 0,347 4,50 15,14 11,88 0,343 5,40 17,85 14.01 0,338 145 х 82 4,80 20,28 15,92 0,429 5,40 22,6 17,74 0,426 172 Х 92 4,80 23.83 18,71 0,503 5,40 26,59 20,88 0,500 200 х 100 4,00 22,95 18,01 0,579 5,00 28.36 22,26 0,574 6,00 33,63 26,4 0,569 8,00 43,79 34,38 0,559 220 X140 4,00 27.75 21,78 0,699 5,00 34,36 26,97 0,694 6,00 40,83 32,05 0,689 8,00 53,39 41.91 0,679 240 х 120 4,00 27,75 21,78 0,699 5,00 34,36 26,97 0,694 6,00 40,83 32.05 0,689 8,00 53,39 41,91 0,679 260 Х 180 6,00 50,43 39,59 0,849 8,00 66,19 51.96 0,839 10,0 81,43 63,92 0,834 12,00 96,14 75,47 0,829 300 х 150 6,00 51,63 40.53 0,869 8,00 67,79 53,22 0,859 10,0 83,43 65,49 0,848 12,0 98,54 77,35 0.838 300 х 200 6,0 57,65 45,24 0,969 8,0 75,79 59,5 0,959 10,0 93,43 73,34 0.948 12,0 110,54 86,77 0,938 Квадрат Полые профили SHS B X D мм Толщина мм сек Площадь A см 2 Блок Вт кг / м Наружная поверхность Площадь в мм 2 25 х 25 2.00 1,74 1,36 0,09 2,60 2,16 1,69 0,087 3,20 2,53 1,98 0,084 32 х 32 2.00 2,30 1,80 0,118 2,60 2,88 2,26 0,115 3,20 3,42 2,69 0,112 38 х 38 2.60 3,51 2,75 0,139 3,20 4,19 3,29 0,136 4,00 5,03 3,95 0,131 40 х 40 2.60 3,72 2,92 0,147 3,20 4,45 3,49 0,144 4,00 5,35 4,2 0,139 50 х 50 2.60 4,76 3,74 0,187 2,90 5,25 4,12 0,185 3,60 6,35 4,98 0,181 4,50 7.67 6,02 0,177 60 Х 60 2,60 5,8 4,55 0,227 3,20 7,01 5,5 0,224 4,00 8.55 6,71 0,219 4,80 10.01 7,85 0,215 72 х 72 3,20 8,54 6,71 0,272 4,00 10.47 8,22 0,267 4,80 12,31 9,66 0,263 80 х 80 3,20 9,57 7,51 0,304 4,00 11.75 9,22 0,299 4,80 13,85 10,87 0,295 91,5 X 91,5 3,60 12,32 9,67 0,347 4,50 15.14 11,88 0,343 5,40 17,85 14.01 0,338 100 х 100 4,00 14,95 11,73 0,379 5,00 18.36 14,41 0,374 6,00 21,63 16,98 0,369 113,5 х 113,5 4,80 20,28 15,92 0,429 5,40 22.6 17,74 0,426 132 Х 132 4,80 23,83 18,71 0,503 5,40 26,6 20,88 0,5 150 х 150 4.00 22,95 18,01 0,579 5,00 28,36 22,26 0,574 6,00 33,63 26,4 0,569 8,00 43.79 34,38 0,559 180 Х 180 4,00 27,75 21,78 0,699 5,00 34,36 26,97 0,694 6,00 40.83 32,05 0,689 8,00 53,39 41,91 0,679 220 Х 220 6,00 50,43 39,59 0,849 8,00 66.19 51,96 0,839 10,00 81,43 63,92 0,829 12,00 96,14 75,47 0,818 250 х 250 6,00 57.63 45,24 0,969 8,00 75,79 59,5 0,959 10,00 93,49 73,34 0,949 12,00 110,54 86.77 0,938 Допуски размеров a Толщина ± 10% б Внешний размер ± 1% (мин. ± 0,5 мм) c Вес 1. На отдельных длинах 2.Лоты 10 тн +10%, — 8% ± 7,5% д Прямоугольность 90 ° ± 2 ° e Угловой радиус 3т макс. f Длина от 6 м до 11 м г Конечная отделка Плоский конец — чистовая обработка фрезой

Mount Plus 1095-31 Поворотный поворотный настенный кронштейн с комплектом Single Gl — DirectNine

Предыдущий слайд Следующий слайд

Добавление товара в корзину

Отслеживаемая доставка

Безопасные платежи

10 дней возврата

Отслеживаемая доставка

Безопасные платежи

10 дней возврата

• Настенное крепление для телевизора подходит для VESA 100×100, 200×100, 200×200 до 44 фунтов
• Поворот на 180 градусов, удлинение на 16 дюймов и наклон на 20 градусов вверх или вниз
• Установка на одну стойку, комбо для настенного крепления телевизора и стеллажа
• Одиночная стеклянная полка предназначена для размещения под дисплеем и позволяет установить на стене другие компоненты, такие как кабельные коробки, DVD-плееры, игровые консоли и стереокомпоненты.
• Работает для 23–42 дюймов большинства брендов, таких как Dynex Insignia Sylvania Sanyo Magnavox Westinghouse Olevia SONY Sanyo Panasonic Samsung LG Sharp

Идентификатор отслеживания доставки будет предоставлен после отправки вашего продукта (ов).Указанная дата доставки является ориентировочной и зависит от наличия, авторизации платежа, проверки и обработки. Если ваш продукт (-ы) не будет доставлен из-за неправильного или недействительного адреса, мы не сможем обработать какие-либо претензии. Однако мы сообщим вам, если он вернется к нам.

• Запросы на возврат или обмен могут быть сделаны в течение 10 дней с даты доставки.
• Чтобы вернуть или обменять какие-либо предметы, напишите нам по адресу [email protected], четко указав номер вашего заказа, и наша служба поддержки клиентов поможет вам в этом процессе.
• Чтобы иметь право на возврат, товары должны быть в точном состоянии, в котором вы их получили. Все упаковочные материалы должны быть неповрежденными и неиспользованными, с неповрежденными ценниками.
• Заказы могут быть отменены перед отправкой. Если заказ уже был отправлен, может взиматься плата за отмену.
• Из-за характера продуктов, которые мы продаем, мы не сможем заменить или вернуть деньги за ненужные предметы, если они были вскрыты или сломаны какие-либо пломбы.
• Возврат не будет включать в себя импортные пошлины, стоимость доставки или обратные почтовые расходы.
• Если ваш возврат будет одобрен, он будет автоматически зачислен на первоначальный способ оплаты в течение 7–10 дней.
• DirectNine оставляет за собой право изменять и применять настоящую Политику возврата и возврата в любое время без предварительного уведомления пользователей.

Описание

• Настенное крепление для телевизора подходит для VESA 100×100, 200×100, 200×200 до 44 фунтов
• Поворот на 180 градусов, удлинение на 16 дюймов и наклон на 20 градусов вверх или вниз
• Установка на одну стойку, комбо для настенного крепления телевизора и стеллажа
• Одиночная стеклянная полка предназначена для размещения под дисплеем и позволяет установить на стене другие компоненты, такие как кабельные коробки, DVD-плееры, игровые консоли и стереокомпоненты.
• Работает для 23–42 дюймов большинства брендов, таких как Dynex Insignia Sylvania Sanyo Magnavox Westinghouse Olevia SONY Sanyo Panasonic Samsung LG Sharp

Обзоры

Политика возврата и возврата денег

• Запросы на возврат или обмен могут быть сделаны в течение 10 дней с даты доставки.
• Чтобы вернуть или обменять какие-либо предметы, напишите нам по адресу [email protected], четко указав номер вашего заказа, и наша служба поддержки клиентов поможет вам в этом процессе.
• Чтобы иметь право на возврат, товары должны быть в точном состоянии, в котором вы их получили. Все упаковочные материалы должны быть неповрежденными и неиспользованными, с неповрежденными ценниками.
• Заказы могут быть отменены перед отправкой. Если заказ уже был отправлен, может взиматься плата за отмену.
• Из-за характера продуктов, которые мы продаем, мы не сможем заменить или вернуть деньги за ненужные предметы, если они были вскрыты или сломаны какие-либо пломбы.
• Возврат не будет включать в себя импортные пошлины, стоимость доставки или обратные почтовые расходы.
• Если ваш возврат будет одобрен, он будет автоматически зачислен на первоначальный способ оплаты в течение 7–10 дней.
• DirectNine оставляет за собой право изменять и применять настоящую Политику возврата и возврата в любое время без предварительного уведомления пользователей.

Политика доставки

Идентификатор отслеживания доставки будет предоставлен после отправки вашего продукта (ов).Указанная дата доставки является ориентировочной и зависит от наличия, авторизации платежа, проверки и обработки. Если ваш продукт (-ы) не будет доставлен из-за неправильного или недействительного адреса, мы не сможем обработать какие-либо претензии. Однако мы сообщим вам, если он вернется к нам.

Расчет веса квадратного стержня

и формула веса квадратного стержня

Следующая таблица представляет собой образец некоторых стандартных размеров, которые доступны. Пожалуйста, свяжитесь с нами для получения подробной информации о нашем полном ассортименте и текущем наличии на складе.

Квадратные стержни из нержавеющей стали

, квадратные стержни из нержавеющей стали ASTM A276, квадратные стержни 202, 304, квадратные стержни 316 / размеры и цена квадратного стержня из нержавеющей стали.

Квадратный стержень из нержавеющей стали марок 410/416/420/422/430/431/440/446 на складе || Склад и поставщики квадратных стержней из нержавеющей стали Индия, один из крупнейших экспортеров, производителей и поставщиков квадратных стержней в Индии

Размеры квадратного стержня из нержавеющей стали / Цена квадратного стержня из нержавеющей стали / Цена квадратного стержня 12 мм в Индии / Цена квадратного стержня SS / Цена квадратного стального стержня / Цена квадратного стержня 16 мм / квадратного стержня SS Стандартные размеры / 10 мм квадратного стержня Цена

Квадратные стержни Спецификация:

Размер: от 5 мм до 70 мм

Отделка: Яркий, польский и черный

Длина: От 3 до 6 метров

Допуски: h21, h22, h23

Квадратные стержни Классы:

Квадратные стержни из нержавеющей стали: ASTM A582, ASTM A564, ASTM A479, ASTM A276, ASTM A484 Квадратные стержни и квадратные стержни Дилеры и дистрибьюторы Мумбаи, Махараштра.

ASTM A276, ASTM A484 SS 201, 202, 301, 302, 303, 304, 304H, 304L, 316, 316H, 316L, 309, 309S, 310, 310S, 316Ti, 317, 317L, 347, 321, 321H, 410 , 416, 420, 430, 430F, 431, 440C, 630, 17-4PH, F51

Дуплексные и супердуплексные стальные квадратные стержни:

ASTM / ASME SA276 UNS NO. S31803, S32205, S32550, S32750, S32760.

Квадратные стержни из никелевого сплава:

Никель 200, Никель 201, Монель 400, Монель K500, Инконель 600, Инконель 625, Инконель 718, Инколой 800, Инколой 825, Хастеллой C276, Хастеллой C22, Хастеллой B2, Сплав 20, 904L, Титан Gr.2, группа 5, Cu-Ni 90/10 (C70600), Cu-Ni 70/30 (C71500)

Ищете качественного индийского дистрибьютора и производителя стали? Компания, которая может поставлять высококачественную сталь, листовой лист, стержень и стержень, крепеж, трубы и трубы в любую точку Индии? Тогда позвоните в Silver Steels сегодня по телефону + 91-22-2386 5626, мы поставляем всю продукцию в Индию, Южную Африку, Индонезию, Филиппины, Канаду, Великобританию, ОАЭ, Малайзию, Дубай, Сингапур, Бразилию, Шри-Ланку, Саудовскую Аравию и Европу.

Размеры прямоугольных стержней для продажи

Квадратный стержень размером

Размер квадратного стержня из нержавеющей стали 10 мм на продажу Квадратный стержень из нержавеющей стали 12 мм, размер в наличии Квадратный стержень из нержавеющей стали 15 мм лучшая цена Квадратный стержень из нержавеющей стали 1/4, готовый к продаже Квадратный стержень из нержавеющей стали 17-4 Квадратный стержень из нержавеющей стали 4 мм 410 Квадратный стержень из нержавеющей стали размером Квадратный стержень из нержавеющей стали 420, размеры

304 Поставщики квадратного стержня из нержавеющей стали 303 Распределители с квадратными стержнями из нержавеющей стали Квадратные прутки из нержавеющей стали 3 мм 321 Квадратный пруток из нержавеющей стали Оптовики 3/8 квадратного стержня из нержавеющей стали Квадратный стержень из нержавеющей стали 5 мм Квадратный пруток из нержавеющей стали 304 Цена Поставщики 1/2 квадратного стержня из нержавеющей стали

1/8 производители квадратного стержня из нержавеющей стали Квадратный пруток из нержавеющей стали 14 мм цена в Индии 5 16 квадратных прутков из нержавеющей стали Цена Филиппины Квадратный пруток из нержавеющей стали 316 Южная Африка Квадратный стержень из нержавеющей стали 50 мм Размер Вес квадратного стержня из нержавеющей стали 3/4 Квадратный стержень из нержавеющей стали 6 мм Квадратный стержень из нержавеющей стали 416, размер

.
