сортамент, таблица с размерами и весом, расчет нагрузки

Что из себя представляет двутавр? Если сказать простым языком, то это балка, которая имеет определенную форму и изготавливается из специальной профильной стали. В зависимости от конструктивных особенностей может выглядеть, как буква «Н».
Это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения. Для того, чтобы все конструкции и перекрытия зданий отвечали определенным требованиям, необходимо знать, какие имеет двутавр размеры, вес и конструктивные особенности. Разобраться во всех этих тонкостях поможет данная статья.

Где находят применение двутавры?

Применение двутавров в конструкциях

Самое распространенное применение стальные двутавры находят при строительстве зданий, промышленных складов, мостов, самолетных ангаров, трубопроводов и других конструкций. Это связанно с тем, что металлоемкость  балок за счет подбора нужных размеров и веса, а также определенным образом подобранного сечения, всегда бывает намного эффективней, чем у простой горячекатаной балки.

Применяют их также в строительстве (в качестве элементов перекрытий), в автомобильной промышленности, а также при возведении колонн, подвесных путей, дорожных эстакад. Но наиболее частым применением является использование этих балок при установке каркасов с большими пролетами при строительстве промышленных зданий.

Основные преимущества

Для того, чтобы жесткость и несущая способность конструкции из двутавра превысила возможности прокатного профиля следует использовать двутавр 30 или 20. Чаще всего производятся балки из металлопроката размером не больше 60Б.

Вес полученной конструкции снижается по сравнению с прокатной до 10% при выборе балки 30, которую довольно легко подобрать нужной длины.

Одна бистальная балка двутавр может включать разные марки металла: из высокопрочной стали начали делать те, которые более напряжены, а из  малоуглеродистой стали —  менее напряженные. Это существенно отразилось на цене, такие конструкции стали стоить намного меньше.

Следует отметить и возможность безотходного использования двутавров, так как есть возможность заказать двутавровую балку нужной. Специалисты подсчитали, что при уменьшении отходов можно сэкономить до 15%.

Размеры двутавров c характеристиками (сортамент)

Все необходимые размеры двутавров, если это необходимо, можно найти в специальных ГОСТах. В этом документе описываются основные характеристики и геометрические размеры для разных наименований. Из всех представленных наименований составлен список, который называется сортаментом. Посмотрев этот сортимент, можно узнать, какие существуют двутавры, а также описание их основных параметров. Также сортамент вносит некоторые «аксиомы», которые являются некими непреложными истинами, и их нужно обязательно знать и помнить:

  • Всегда поперечное сечение двутавровой балки должно быть одинаковым с указанными параметрами в чертежах. Обозначение и существующие стандарты должны быть представлены в понятной всем форме.
  • Размеры, которые приводятся в таблицах сортамента двутавров, должны совпадать с их номинальными размерами (здесь имеются ввиду все основные параметры, такие как масса, вес и площадь сечения), ну и, конечно, должны быть одинаковые и другие физические характеристики.
  • Должна соблюдаться точность в прокатке двутавров. Их выделяют в два разных вида. Повышенная точность — Б и обычная точность — В. Если появляются другие варианты прокатки, то это не допустимо, и считается в данном случае некондицией двутавра.

Определение размеров, а также разновидности двутавров определяют по номерам проката, которые могут быть представлены следующими цифрами : 10, 12, 14, 16 и так далее.

Расчет веса

Чтобы определить вес двутавра, обязательно нужно узнать две его составляющие. Следует знать его номер, который должен соответствовать ГОСТу, и быть в таблице сортамента, где указаны основные параметры конструкции. Там же можно узнать и о его массе и сечении.

Но нужно помнить, что в таблицах указывается лишь условная масса двутавра. Если быть более точным, то в таблицах указанна масса всего лишь одного погонного метра. Если необходимо произвести расчет двутавра (требуемого количества), тогда это придется сделать самостоятельно. При этом можно воспользоваться табличными данными, которые указаны в сортаменте двутавров.

Пример для расчёта веса необходимого количества двутавра

Допустим, что вы имеете 3 метра двутавра под номером 10. Открываем таблицу весов и находим необходимые данные: погонный метр двутавра 10 условно весит  9,46 килограмма. Вам остается только умножить на листке бумаги или с помощью калькулятора имеющееся у вас количество двутавра (у нас в примере — 3 метра) на найденное значение условного веса погонного метра (9,46), полученный результат будет означать общий вес двутавра (в нашем примере – 28,38 кг).

Итак, всем понятно, что для проведения практических расчетов необходимо иметь справочные данные об условном весе погонного метра (в соответствии с ГОСТом), которые содержит таблица двутавров.

Что ещё нужно знать

Двутавр

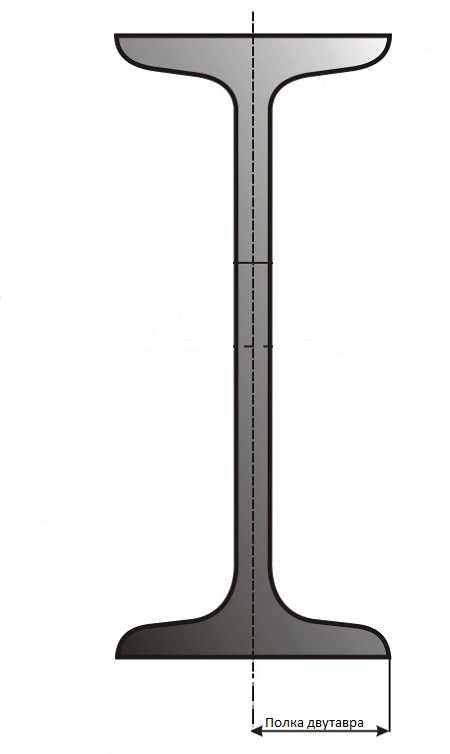

Чтобы понять, что такое полка двутавра, достаточно взглянуть на его чертеж. Если посмотреть на него внимательно, то можно увидеть, что у него всего лишь две полки. А сама конструкция полок такова, что выглядят они абсолютно идентично друг другу. Что касается их размеров, то они также определяются существующими ГОСТами.

Для полок в двутаврах также имеют значение их размеры. Прежде всего, это такие параметры, как ширина всей полки и ее толщина. Обычно справочную информацию по этим двум параметрам можно тоже найти в сортаменте двутавров.

Важные параметры при расчете нагрузок

Как уже понятно из чертежей, сечение двутавра должно образовывать характерную фигуру определенной формы. Уже указывалось ранее, что форма поперечного сечения похожа на букву «Н».

Но для профессионалов, чтобы получить расчет двутавра, эта характеристика не играет важной роли. Здесь на первый план выступает такой параметр, как площадь поперечного сечения. Эту информацию очень часто также можно найти в соответствующих ГОСТах, она указывается в сортименте двутавров.

Сколько весит двутавр 30

Чтобы ответить на данный вопрос и узнать, сколько будет весить данный вид металлических изделий, лучше всего обратиться к таблице веса двутавров или заглянуть в ГОСТ. Сортамент определяет, сколько весит всего лишь один метр погонный интересуемой продукции.

Вес двутавра 30 по ГОСТу — это своеобразный эталон, которым обязаны руководствоваться все производители, без каких-либо исключений, выпускающие металлопрокат.

Такое положение дел очень устраивает всех потребителей. В этом случае, если есть эталон, то можно заказать определенную марку продукции и быть уверенным, что размеры и другие характеристики будут одинаковыми у двутавров от разных производителей. В большинстве своем, масса двутавра подразумевает вес одного погонного метра.

Если следовать параметрам и показателям, указанным в ГОСТе, то вес двутавра 30 будет равен 36,5 кг, а вес двутавра 20 – 21 кг за один погонный метр.

С весом двутавра вроде бы все понятно, но иногда кроме веса необходимо получить и информацию по другим характеристикам металлических конструкций. В этом случае, если есть чертеж, то лучше ориентироваться по нему.

Вес двутавров

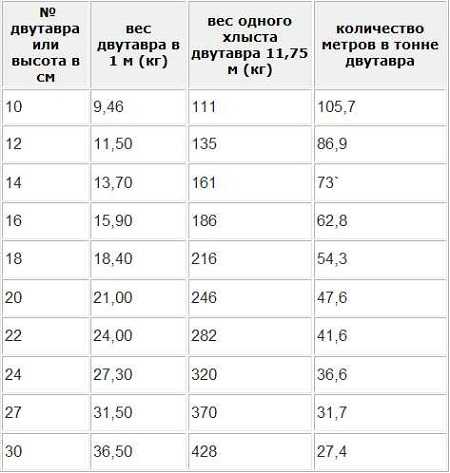

Приведем некоторые значения весов одного погонного метра разных двутавров из таблицы сортамента.

двутавр 10 — 9,46 кг один погонный метр

двутавр 12 — 11,5 кг один погонный метр

двутавр 14 — 13,7кг один погонный метр

двутавр 16 — 15,9кг один погонный метр

двутавр 18 — 18,4 кг один погонный метр

двутавр 20 — 21 кг один погонный метр

двутавр 24 — 27,3 кг один погонный метр

двутавр 30 — 36,5 кг один погонный метр

Чертеж — ясное представление информации в наглядном виде

Использование чертежей при выполнении расчетов удобно уже тем, что информация выглядит не запутанной, а представлена в наглядной и понятной форме. Все условные обозначения очень хорошо читаются и распознаются.

По этим обозначениям, впоследствии, можно легко разобраться в справочной информации в таблице двутавров, ведь они как раз строятся в соответствии с условными обозначениями. Таким образом, условные обозначения связаны с геометрическими характеристиками и размерами, которые, в свою очередь, привязываются к физическим параметрам, которые имеет балка двутавр.

Для примера рассмотрим основные обозначения при характеристике:

h — в основном этой буквой обозначают чаше всего высоту конструкции. Очень часто, бывает так, что некоторые строители понятие высота двутавра заменяют на ширину. Если люди работают давно друг с другом, то, конечно же, они понимают, что под шириной двутавра подразумевается его высота. Но когда произносят — ширина двутавра, а называют при этом параметр его высоты, это звучит очень неграмотно.

b- этой буквой обозначают ширину для полок двутавра. Это понятие тоже очень часто проходит трансформацию в устах строителей, и чаще всего, можно услышать «ширина граней». Такое название тоже некорректно, поэтому лучше сразу привыкать говорить правильно — ширина полок двутавра.

s —  здесь тоже очень часто происходит путаница, но правильней будет называть этот параметр — толщина стенок двутавра.

t — следует особо подчеркнуть, что это параметр означает среднюю толщину полки двутавра. Нужно это обязательно запомнить, ведь часто в разных местах балки может быть разный уклон между внутренними гранями. Другими словами, в разных местах балки может быть разная толщина, маленькая на конце полки и чуть-чуть побольше в тех местах, где полка соприкасается со стеной двутавра.

Если посмотреть в справочники, то там под данным буквенным обозначением указывают именно среднюю толщину полки, которая измеряется в определенных местах.

Примерный чертеж двутавра

R —  этой буквой описывают радиус внутреннего скругления у двутавров. Такое обозначение возникло в процессе изготовления двутавров. Так как внутренние грани у полки соединяются не под углом, а при помощи небольшого закругления. Это закругление и его радиус также прописаны в ГОСТе.

r — это тоже радиус, но обозначающий закругление полки. Наружная грань полки описанного двутавра представляет собой плоскую поверхность, а внутренняя грань изготавливается с небольшим скруглением при переходе в конец полки. Радиус этого скругления и указывается в ГОСТе, а также в качестве справочной информацией о длутаврах представлен и в таблице сортамента. Свой радиус закругления для полки  имеет каждый номер соответствующего двутавра.

Таким образом, зная все характеристики и параметры металлических балок (в частности двутавров) можно с легкостью проводить различные расчеты для строительных нужд. А если будет сделан верный расчет двутавра, то это значит, что все конструкции, в которых будут использоваться двутавры, будут очень надежны и востребованы.

Оцените статью:

roof-tops.ru

Вес двутавра Главная

Отвечая на вопрос, какой вес двутавра, нужно обязательно уточнить две вещи. Прежде всего надо выяснить номер двутавра, ведь у каждого из двутавров есть свои размеры указанные в сортаменте по ГОСТу. Тем же сортаментом двутавров определяются и стандартные значения массы. Однако, надо понимать, табличное значение условного веса двутавра — это масса одного погонного метра проката. Непосредственный расчёт веса двутавра имеющегося у вас в наличии в определённом количестве производится самостоятельно. Основываясь на табличных данных из сортамента двутавров.

Пример расчёта веса двутавра: у вас есть 3 метра двутавра номер 10. Из таблицы весов двутавра вы узнаёте справочные данные — условный вес погонного метра двутавра номер 10 составляет 9.46 кг. Вы умножаете количество двутавра имеющегося у вас в наличии — 3 метра, на условный вес одного погонного метра — 9.46, получая общий вес вашего метража = 28.38 кг. Как вы уже поняли, практические расчёты упираются в справочную информацию из сортамента по ГОСТ. Нужна таблица весов двутавра. В которой и будет указан условный вес погонного метра проката.

Вес двутавра. Номер двутавра 10. Для двутавра 10 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 10 весит 9.64 кг.

Вес двутавра. Номер двутавра 12. Для двутавра 12 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 12 весит 11.50 кг.

Вес двутавра. Номер двутавра 14. Для двутавра 14 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 14 весит 13.70 кг.

Вес двутавра. Номер двутавра 16. Для двутавра 16 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 16 весит 15.90 кг.

Вес двутавра. Номер двутавра 18. Для двутавра 18 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 18 весит 18.40 кг.

Вес двутавра. Номер двутавра 20. Для двутавра 20 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 20 весит 21.00 кг.

Вес двутавра. Номер двутавра 22. Для двутавра 22 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 22 весит 24.00 кг.

Вес двутавра. Номер двутавра 24. Для двутавра 24 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 24 весит 27.30 кг.

Вес двутавра. Номер двутавра 27. Для двутавра 27 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 27 весит 31.50 кг.

Вес двутавра. Номер двутавра 30. Для двутавра 30 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 30 весит 36.50 кг.

Вес двутавра. Номер двутавра 33. Для двутавра 33 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 33 весит 42.20 кг.

Вес двутавра. Номер двутавра 36. Для двутавра 36 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 36 весит 48.60 кг.

Вес двутавра. Номер двутавра 40. Для двутавра 40 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 40 весит 57.00 кг.

Вес двутавра. Номер двутавра 45. Для двутавра 45 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 45 весит 66.50 кг.

Вес двутавра. Номер двутавра 50. Для двутавра 50 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 50 весит 78.50 кг.

Вес двутавра. Номер двутавра 55. Для двутавра 55 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 55 весит 92.60 кг.

Вес двутавра. Номер двутавра 60. Для двутавра 60 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 60 весит 108.00 кг.

Двутавр — это профильная сталь, металлический прокат, который является одним из видов первичных элементов стальных конструкций и имеет характерную форму двутавра. Как выглядит двутавр можно посмотреть на чертеже и на фото. Так будет нагляднее и понятнее воспринимать справочную информацию про различные характеристики двутавра. Технические характеристики двутавра, как прокатного профиля из металла, нужны нам для правильного их применения в строительстве и при изготовлении металлоконструкций самого разного назначения. Ведь с одной стороны нам нужно обеспечить прочность конструкции и её способность воспринимать без разрушения проектные нагрузки, а с другой стороны хочется минимизировать расходы на строительство сооружения и обойтись «разумно достаточным» минимумом двутавра.

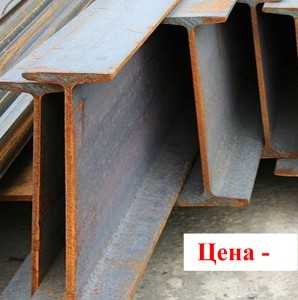

Двутавр фото

Фотография двутавра даст нам общее представление о той специфической форме этого вида профильной стали, которая получается после проката металла на предприятии изготовителе. Учтите, что задача производителя, не сделать двутавр просто похожим по форме на образец, а точно и очень строго выдержать все требования к номенклатуре проката, указанные в сортаменте по ГОСТу. То есть, двутавр может быть не любой, а только такой, который точно попадает в один из видов двутавра описанных в ГОСТе. Это очень удобно для практической работы и для изготовления металлических конструкций из него. ………………………………………………………………………………………………………………………………………………………………………………………………………………………

Чертёж двутавра фото

Как я уже говорил, мы можем увидеть двутавр на чертеже. Чертёж двутавра удобен тем, что на него вынесены все условные обозначения, о которых мы подробно расскажем. Они важны нам для того, чтобы ориентироваться в справочной информации, которая построена именно на базе геометрических размеров двутавра, а они уже, в свою очередь «привязаны» к физическим характеристикам двутавра, необходимым и тогда, когда вы хотите купить двутавр или сделать из него какую-то конструкцию, нужного вам назначения.

Давайте рассмотрим условные обозначения на чертеже двутавра.

h — так обозначается высота двутавра. Высоту двутавра часто называют неправильно. В обиходной речи, сварщики и строители говорят — это ширина двутавра и называют размер высоты его. Если вы работаете постоянно в одном коллективе, то все понимаю, что вы имеете в виду и это не вызывает пролем, однако технически это неграмотно.

b — это ширина полки двутавра. Как её только не называют строители, чаще всего — ширина граней. Лучше называть этот размер правильно — это ширина полки двутавра.

s — это толщина стенки двутавра. С толщиной стенки двутавра тоже бывают «разногласия и непонятки». Обычно, чаще всего путают между собой толщину стенки двутавра и толщину полки, считая и то и другое полками — это не верно.

t — это средняя толщина полки двутавра. Подчёркиваю, именно СРЕДНЯЯ толщина, потому что полка двутавра, благодаря уклону внутренних граней двутавра имеет в РАЗНЫХ МЕСТАХ РАЗНУЮ толщину. Минимальную на концах полок и максимальную там, где полка примыкает к стенке двутавра. Во всех справочниках точно указывается именно средняя толщина полки, измеряемая в строго рассчитанном месте. Расстояние от конца полки до той точки к которой «привязано» значение средней толщины рассчитывается по формуле: b-s/4. Эта формула указана и на чертеже двутавра в виде пояснительной записи — очень удобно.

R — это радиус внутреннего закругления двутавра. Откуда берётся там закругление с определённым радиусом? Это обусловлено технологией изготовления двутавров на предприятии. Внутренние грани полок двутавра примыкают к стенке его не под углом, а через небольшое закругление, радиус которого определяется ГОСТом.

r — это радиус закругления полки. Одна из граней полки двутавра — наружная, это плоская поверхность, а вот внутренняя грань «переходит» в конец полки через небольшое скругление, радиус которого тоже определяется ГОСТом и считается справочной информацией указанной в сортаменте двутавров. Для каждого номера двутавра соответствует точное значение радиуса закругления полки.



4ypakabra.ru

расчет нагрузки, несущая способность, прочность

Двутавр – это металлопрофильная конструкция перекрытия, наклонная или горизонтальная, рассчитанная в первую очередь на изгиб. Прежде всего она находится под воздействием весовой нагрузки, направленной по вертикали. Фактически это первичное воздействие, которому должен противостоять прокатный профиль из металла.

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

  • увеличивает ширину пролетов зданий;
  • значительно, примерно на 35%, уменьшить массу несущих конструкций;
  • существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

  • необходимость применять при создании ребер жесткости дополнительную арматуру;
  • достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

  • уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
  • помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).

Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

  • длина,
  • метод закрепления,
  • форма,
  • площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

На заметку

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса ↑

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра ↑

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра. Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.

Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы, один из которых предоставлен на нашем сайте в рубрике «Калькуляторы».

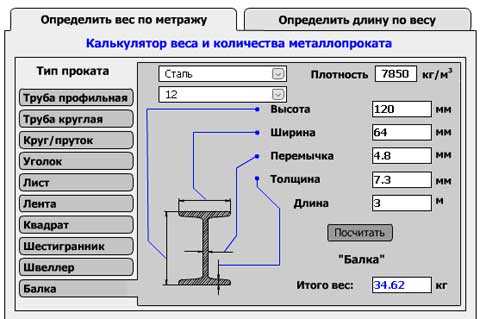

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

Несущая способность ↑

Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.

Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Пример расчета

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

На заметку

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.

Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Важно

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление ↑

Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за собой уменьшение несущей способности.

В какой степени можно ожидать такого понижения зависит от размеров двутавра и режима и направления сварочных работ. Если для продольных швов максимальное понижение оказывается в пределах 15%, то для швов в поперечном направлении оно может достичь и 40%.

Внимание

Поэтому при усилении двутавра под нагрузкой категорически запрещено накладывать швы в направлении, поперечном к элементу.

Расчетно и экспериментально было доказано, что оптимального результата усиления под нагрузкой можно получить при максимальном напряжении в 0,8 Ry, то есть 80% расчетного сопротивления стали, которая была использована для изготовления двутавра.

© 2018 stylekrov.ru

stylekrov.ru

размеры, вес двутавра 20, 30, таблица, масса и расчет

Что из себя представляет двутавр? Если сказать простым языком, то это балка, которая имеет определенную форму и изготавливается из специальной профильной стали. В зависимости от конструктивных особенностей может выглядеть, как буква «Н».

Балка двутавр — это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения. Для того, чтобы все конструкции и перекрытия зданий отвечали определенным требованиям, необходимо знать, какие имеет двутавр размеры, вес и конструктивные особенности. Разобраться во всех этих тонкостях поможет данная статья.

Где находят применение двутавры?

Применение двутавров в конструкциях

Самое распространенное применение стальные двутавры находят при строительстве зданий, промышленных складов, мостов, самолетных ангаров, трубопроводов и других конструкций. Это связанно с тем, что металлоемкость двутавровых балок за счет подбора нужных размеров и веса, а также определенным образом подобранного сечения, всегда бывает намного эффективней, чем у простой горячекатаной балки.

Применяют их также в строительстве (в качестве элементов перекрытий), в автомобильной промышленности, а также при возведении колонн, подвесных путей, дорожных эстакад. Но наиболее частым применением является использование этих балок при установке каркасов с большими пролетами при строительстве промышленных зданий.

Основные преимущества двутавровых балок

Для того, чтобы жесткость и несущая способность конструкции из двутавра превысила возможности прокатного профиля следует использовать двутавр 30 или двутавр 20. Чаще всего производятся балки из металлопроката размером не больше 60Б.

Вес полученной конструкции снижается по сравнению с прокатной до 10% при выборе балки 30, которую довольно легко подобрать нужной длины.

Одна бистальная балка двутавр может включать разные марки металла: из высокопрочной стали начали делать те, которые более напряжены, а из  малоуглеродистой стали —  менее напряженные. Это существенно отразилось на цене, такие двутавровые балки стали стоить намного меньше.

Следует отметить и возможность безотходного использования двутавров, так как есть возможность заказать двутавровую балку нужной. Специалисты подсчитали, что при уменьшении отходов можно сэкономить до 15%.

Размеры двутавров и его характеристики (сортамент двутавров)

Все необходимые размеры двутавров, если это необходимо, можно найти в специальных ГОСТах. В этом документе описываются основные характеристики и геометрические размеры для разных наименований двутавров. Из всех представленных наименований составлен список, который называется сортиментом двутавров. Посмотрев этот сортимент, можно узнать, какие существуют двутавры, а также описание их основных параметров. Также сортимент двутавров вносит некоторые «аксиомы», которые являются некими непреложными истинами, и их нужно обязательно знать и помнить:

  • Всегда поперечное сечение двутавровой балки должно быть одинаковым с указанными параметрами в чертежах. Обозначение и существующие стандарты двутавров должны быть представлены в понятной всем форме.
  • Размеры, которые приводятся в таблицах сортимента двутавров, должны совпадать с их номинальными размерами (здесь имеются ввиду все основные параметры, такие как масса двутавра, вес и площадь сечения), ну и, конечно, должны быть одинаковые и другие физические характеристики.
  • Должна соблюдаться точность в прокатке двутавров. Их выделяют в два разных вида. Повышенная точность — Б и обычная точность — В. Если появляются другие варианты прокатки, то это не допустимо, и считается в данном случае  некондицией двутавра.

Определение размеров, а также разновидности двутавров определяют по номерам проката, которые могут быть представлены следующими цифрами : 10, 12, 14, 16 и так далее.

Расчет веса двутавра

Чтобы определить вес двутавра, обязательно нужно узнать две его составляющие. Следует знать его номер, который должен соответствовать ГОСТу, и быть в таблице сортамента, где указаны основные параметры двутавра. Там же можно узнать и о его массе и сечении.

Но нужно помнить, что в таблицах указывается лишь условная масса двутавра. Если быть более точным, то в таблицах указанна масса всего лишь одного погонного метра. Если необходимо произвести расчет двутавра (требуемого количества), тогда это придется сделать самостоятельно. При этом можно воспользоваться табличными данными, которые указаны в сортаменте двутавров.

Приведем пример для расчёта веса необходимого количества двутавра

Допустим, что вы имеете 3 метра двутавра под номером 10. Открываем таблицу весов и находим необходимые данные: погонный метр двутавра 10 условно весит  9,46 килограмма. Вам остается только умножить на листке бумаги или с помощью калькулятора имеющееся у вас количество двутавра (у нас в примере — 3 метра) на найденное значение условного веса погонного метра (9,46), полученный результат будет означать общий вес двутавра (в нашем примере – 28,38 кг).

Итак, всем понятно, что для проведения практических расчетов необходимо иметь справочные данные об условном весе погонного метра (в соответствии с ГОСТом), которые содержит таблица двутавров.

Что нужно знать о полках двутавра?

Двутавр

Чтобы понять, что такое полка двутавра, достаточно взглянуть на его чертеж. Если посмотреть на него внимательно, то можно увидеть, что у него всего лишь две полки. А сама конструкция полок такова, что выглядят они абсолютно идентично друг другу. Что касается их размеров, то они также определяются существующими ГОСТами.

Для полок в двутаврах также имеют значение их размеры. Прежде всего, это такие параметры, как ширина всей полки и ее толщина. Обычно справочную информацию по этим двум параметрам можно тоже найти в сортаменте двутавров.

Важные параметры при расчете нагрузок

Как уже понятно из чертежей, сечение двутавра должно образовывать характерную фигуру определенной формы. Уже указывалось ранее, что форма поперечного сечения похожа на букву «Н».

Но для профессионалов, чтобы получить расчет двутавра, эта характеристика не играет важной роли. Здесь на первый план выступает такой параметр, как площадь поперечного сечения. Эту информацию очень часто также можно найти в соответствующих ГОСТах, она указывается в сортименте двутавров.

Сколько весит двутавр 30?

Чтобы ответить на данный вопрос и узнать, сколько будет весить данный вид металлических изделий, лучше всего обратиться к таблице веса двутавров или заглянуть в ГОСТ. Сортамент определяет, сколько весит всего лишь один метр погонный интересуемой продукции.

Вес двутавра 30 по ГОСТу — это своеобразный эталон, которым обязаны руководствоваться все производители, без каких-либо исключений, выпускающие металлопрокат.

Такое положение дел очень устраивает всех потребителей. В этом случае, если есть эталон, то можно заказать определенную марку продукции и быть уверенным, что размеры и другие характеристики будут одинаковыми у двутавров от разных производителей. В большинстве своем, масса двутавра подразумевает вес одного погонного метра.

Если следовать параметрам и показателям, указанным в ГОСТе, то вес двутавра 30 будет равен 36,5 кг, а вес двутавра 20 – 21 кг за один погонный метр.

С весом двутавра вроде бы все понятно, но иногда кроме веса необходимо получить и информацию по другим характеристикам металлических конструкций. В этом случае, если есть чертеж, то лучше ориентироваться по нему.

Вес двутавров

Приведем некоторые значения весов одного погонного метра разных двутавров из таблицы сортамента.

двутавр 10 — 9,46 кг один погонный метр

двутавр 12 — 11,5 кг один погонный метр

двутавр 14 — 13,7кг один погонный метр

двутавр 16 — 15,9кг один погонный метр

двутавр 18 — 18,4 кг один погонный метр

двутавр 20 — 21 кг один погонный метр

двутавр 24 — 27,3 кг один погонный метр

двутавр 30 — 36,5 кг один погонный метр

Чертеж двутавра — ясное представление информации в наглядном виде

Использование чертежей при выполнении расчетов удобно уже тем, что информация выглядит не запутанной, а представлена в наглядной и понятной форме. Все условные обозначения очень хорошо читаются и распознаются.

По этим обозначениям, впоследствии, можно легко разобраться в справочной информации в таблице двутавров, ведь они как раз строятся в соответствии с условными обозначениями. Таким образом, условные обозначения связаны с геометрическими характеристиками и размерами, которые, в свою очередь, привязываются к физическим параметрам, которые имеет балка двутавр.

Для примера рассмотрим основные обозначения при характеристике двутавров:

h — в основном этой буквой обозначают чаше всего высоту конструкции. Очень часто, бывает так, что некоторые строители понятие высота двутавра заменяют на ширину. Если люди работают давно друг с другом, то, конечно же, они понимают, что под шириной двутавра подразумевается его высота. Но когда произносят — ширина двутавра, а называют при этом параметр его высоты, это звучит очень неграмотно.

b- этой буквой обозначают ширину для полок двутавра. Это понятие тоже очень часто проходит трансформацию в устах строителей, и чаще всего, можно услышать «ширина граней». Такое название тоже некорректно, поэтому лучше сразу привыкать говорить правильно — ширина полок двутавра.

s —  здесь тоже очень часто происходит путаница, но правильней будет называть этот параметр — толщина стенок двутавра.

t — следует особо подчеркнуть, что это параметр означает среднюю толщину полки двутавра. Нужно это обязательно запомнить, ведь часто в разных местах балки может быть разный уклон между внутренними гранями. Другими словами, в разных местах балки может быть разная толщина, маленькая на конце полки и чуть-чуть побольше в тех местах, где полка соприкасается со стеной двутавра.

Если посмотреть в справочники, то там под данным буквенным обозначением указывают именно среднюю толщину полки, которая измеряется в определенных местах.

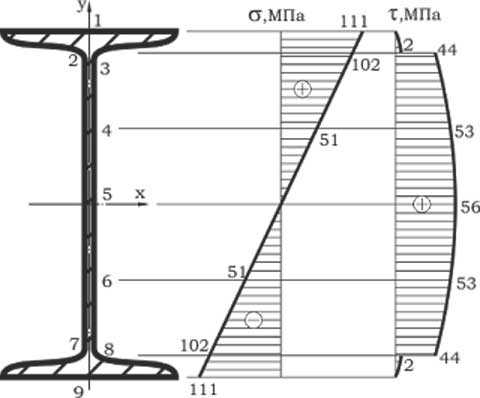

Примерный чертеж двутавра

R —  этой буквой описывают радиус внутреннего скругления у двутавров. Такое обозначение возникло в процессе изготовления двутавров. Так как внутренние грани у полки соединяются не под углом, а при помощи небольшого закругления. Это закругление и его радиус также прописаны в ГОСТе.

r — это тоже радиус, но обозначающий закругление полки. Наружная грань полки описанного двутавра представляет собой плоскую поверхность, а внутренняя грань изготавливается с небольшим скруглением при переходе в конец полки. Радиус этого скругления и указывается в ГОСТе, а также в качестве справочной информацией о длутаврах представлен и в таблице сортамента. Свой радиус закругления для полки  имеет каждый номер соответствующего двутавра.

Таким образом, зная все характеристики и параметры металлических балок (в частности двутавров) можно с легкостью проводить различные расчеты для строительных нужд. А если будет сделан верный расчет двутавра, то это значит, что все конструкции, в которых будут использоваться двутавры, будут очень надежны и востребованы.

Возможно вас заинтересует: Полуторный кирпич по ксм кирпич силикатный полнотелый Полуторный.

roofmontag.ru
