Вес погонного метра двутавра таблица – Вес двутавра — калькулятор массы двутавровой балки и таблицы ГОСТ

МЕТАЛЛОБАЗА — Расчет веса балки двутавровой

Сколько весит метр? Как узнать сколько килограмм в метре и метров в килограмме (балка двутавровая с уклоном внутренних граней полок (ГОСТ 8239-89),    балка специальная (ГОСТ 19425-74), балка широкополочная с параллельными гранями полок (ГОСТ 26020-83), балка нормальная с параллельными гранями полок (ГОСТ 26020-83), балка среднеполочная специальных размеров (СТО АСЧМ 20-93), балка колонная с параллельными гранями полок (ГОСТ 26020-83), балка дополнит.серии с параллельными гранями полок (ГОСТ 26020-83), балка широкополочная специальных размеров (СТО АСЧМ 20-93), балка широкополочная (СТО АСЧМ 20-93), балка нормальная (СТО АСЧМ 20-93), балка колонная (СТО АСЧМ 20-93), балка колонная специальных размеров (СТО АСЧМ 20-93), балка узкополочная (СТО АСЧМ 20-93), балка нормальная специальных размеров (СТО АСЧМ 20-93))?   Вес балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89) Вес балки специальной (ГОСТ 19425-74) Номер двутавра Размеры Вес 1м, кг Метров в тонне Номер двутавра Размеры Вес 1м, кг Метров в тонне h b s t h b s t 10 100 55 4,5 7,2 9,46 105,71 14С 140 80 5,5 9,1 16,9 59,17 12 120 64 4,8 7,3 11,5 86,96 20С 200 100 7 11,4 27,9 35,84 14 140 73 4,9 7,5 13,7 72,99 20Са 200 102 9 11,4 31,1 32,15 16 160 81 5 7,8 15,9 62,89 22С 220 110 7,5 12,3 33,1 30,21 18 180 90 5,1 8,1 18,4 54,35 27С 270 122 8,5 13,7 42,8 23,36 20 200 100 5,2 8,4 21 47,62 27Са 270 124 10,5 13,7 47 21,28 22 220 110 5,4 8,7 24 41,67 36С 360 140 14 15,8 71,3 14,03 24 240 115 5,6 9,5 27,3 36,63 18М 180 90 7 12 25,8 38,76 27 270 125 6 9,8 31,5 31,75 24М 240 110 8,2 14 38,3 26,11 30 300 135 6,5 10,2 36,5 27,4 30М 300 130 9 15 50,2 19,92 33 330 140 7 11,2 42,2 23,7 36М 360 130 9,5 16 57,9 17,27 36 360 145 7,5 12,3 48,6 20,58 45М 450 150 10,5 18 77,6 12,89 40 400 155 8,3 13 57 17,54               45 450 160 9 14,2 66,5 15,04 Вес балки широкополочной с параллельными гранями полок (ГОСТ 26020-83) 50 500 170 10 15,2 78,5 12,74 Номер двутавра Размеры Вес 1м, кг Метров в тонне 55 550 180 11 16,5 92,6 10,8 h b s t 60 600 190 12 17,8 108 9,26 20Ш1 193 150 6 9 30,6 32,7               23Ш1 226 155 6,5 10 36,2 27,6 Вес балки нормальной с параллельными гранями полок (ГОСТ 26020-83) 26Ш1 251 180 7 10 42,7 23,4 Номер двутавра Размеры Вес 1м, кг Метров в тонне 26Ш2 255 180 7,5 12 49,2 20,3 h b s t 30Ш1 291 200 8 11 53,6 18,7 10Б1 117,6 64 3,8 5,1 8,7 114,9 30Ш2 295 200 8,5 13 61 16,4 12Б1 120 64 4,4 6,3 10,4 96,2 30Ш3 299 200 9 15 68,3 14,6 14Б1 137,4 73 3,8 5,6 10,5 95,2 35Ш1 338 250 9,5 12,5 75,1 13,3 14Б2 140 73 4,7 6,9 12,9 77,5 35Ш2 341 250 10 14 82,2 12,2 16Б1 157 82 4 5,9 12,7 78,7 35Ш3 345 250 10,5 16 91,3 11 16Б2 160 82 5 7,4 15,8 63,3 40Ш1 388 300 9,5 14 96,1 10,4 18Б1 177 91 4,3 6,5 15,4 64,9 40Ш2 392 300 11,5 16 111,1 9 18Б2 180 91 5,3 8 18,8 53,2 40Ш3 396 300 12,5 18 123,4 8,1 20Б1 200 100 5,6 8,5 22,4 44,6 50Ш1 484 300 11 15 114,4 8,7 23Б1 230 110 5,6 9 25,8 38,8 50Ш2 489 300 14,5 17,5 138,7 7,2 26Б1 258 120 5,8 8,5 28 35,7 50Ш3 495 300 15,5 20,5 156,4 6,4 26Б2 261 120 6 10 31,2 32,1 50Ш4 501 300 16,5 23,5 174,1 5,7 30Б1 296 140 5,8 8,5 32,9 30,4 60Ш1 580 320 12 17 142,1 7 30Б2 299 140 6 10 36,6 27,3 60Ш2 587 320 16 20,5 176,9 5,7 35Б1 346 155 6,2 8,5 38,9 25,7 60Ш3 595 320 18 24,5 205,5 4,9 35Б2 349 155 6,5 10 43,3 23,1 60Ш4 603 320 20 28,5 234,2 4,3 40Б1 392 165 7 9,5 48,1 20,8 70Ш1 683 320 13,5 19 169,9 5,9 40Б2 396 165 7,5 11,5 54,7 18,3 70Ш2 691 320 15 23 197,6 5,1 45Б1 443 180 7,8 11 59,8 16,7 70Ш3 700 320 18 27,5 235,4 4,2 45Б2 447 180 8,4 13 67,5 14,8 70Ш4 708 320 20,5 31,5 268,1 3,7 50Б1 492 200 8,8 12 73 13,7 70Ш5 718 320 23 36,5 305,9 3,3 50Б2 496 200 9,2 14 80,7 12,4               55Б1 543 220 9,5 13,5 89 11,2 Вес балки среднеполочной специальных размеров (СТО АСЧМ 20-93) 55Б2 547 220 10 15,5 97,9 10,2 Номер двутавра Размеры Вес 1м, кг Метров в тонне 60Б1 593 230 10,5 15,5 106,2 9,4 h b s t 60Б2 597 230 11 17,5 115,6 8,7 20Д1А 207 133 5,8 8,4 26,7 37,5 70Б1 691 260 12 15,5 129,3 7,7 20Д2А 210 134 6,4 10 31,5 31,7 70Б2 697 260 12,5 18,5 144,2 6,9 25Д2А 258 146 6,1 9,1 32,9 30,4 80Б1 791 280 13,5 17 159,5 6,3 25Д3А 262 147 6,6 11 38,8 25,8 80Б2 798 280 14 20,5 177,9 5,6               90Б1 893 300 15 18,5 194 5,2 Вес балки колонной с параллельными гранями полок (ГОСТ 26020-83) 90Б2 900 300 15,5 22 213,8 4,7 Номер двутавра Размеры Вес 1м, кг Метров в тонне 100Б1 990 320 16 21 230,6 4,3 h b s t 100Б2 998 320 17 25 258,2 3,9 20К1 195 200 6,5 10 41,5 24,1 100Б3 1006 320 18 29 285,7 3,5 20К2 198 200 7 11,5 46,9 21,3 100Б4 1013 320 19,5 32,5 314,5 3,2 23К1 227 240 7 10,5 52,2 19,2               23К2 230 240 8 12 59,5 16,8 Вес балки дополнит.серии с параллельными гранями полок (ГОСТ 26020-83) 26К1 255 260 8 12 65,2 15,3 Номер двутавра Размеры Вес 1м, кг Метров в тонне 26К2 258 260 9 13,5 73,2 13,7 h b s t 26К3 262 260 10 15,5 83,1 12 24ДБ1 239 115 5,5 9,3 27,8 36 30К1 296 300 9 13,5 84,8 11,8 27ДБ1 269 125 6 9,5 31,9 31,3 30К2 300 300 10 15,5 96,3 10,4 35ДБ1 349 127 5,8 8,5 33,6 29,8 30К3 304 300 11,5 17,5 108,9 9,2 36ДБ1 360 145 12,3 18 49,1 20,4 35К1 343 350 10 15 109,7 9,1 40ДБ1 399 139 6,2 9 39,7 25,2 35К2 348 350 11 17,5 125,9 7,9 45ДБ1 450 152 11 15 52,6 19 35К3 353 350 13 20 144,5 6,9 45ДБ2 450 180 7,6 13,3 65 15,4 40К1 393 400 11 16,5 138 7,2 30ДШ1 300,6 201,9 9,4 16 72,7 13,8 40К2 400 400 13 20 165,6 6 40ДШ1 397,6 302 11,5 18,7 124 8,1 40К3 409 400 16 24,5 202,3 4,9 50ДШ1 496,2 303,8 14,2 21 155 6,5 40К4 419 400 19 29,5 242,2 4,1               40К5 431 400 23 35,5 291,2 3,4 Вес балки широкополочной специальных размеров (СТО АСЧМ 20-93)               Номер двутавра Размеры Вес 1м, кг Метров в тонне Вес балки широкополочной (СТО АСЧМ 20-93) h b s t Номер двутавра Размеры Вес 1м, кг Метров в тонне 30Ш2С 298 201 9 14 65,4 15,3 h b s t 50Ш2С 488 300 11 18 128 7,8 20Ш1 194 150 6 9 30,6 32,7               25Ш1 244 175 7 11 44,1 22,7               30Ш1 294 200 8 12 56,8 17,6               30Ш2 300 201 9 15 68,6 14,6               35Ш1 334 249 8 11 65,3 15,3 Вес балки нормальной (СТО АСЧМ 20-93) 35Ш2 340 250 9 14 79,7 12,5 Номер двутавра Размеры Вес 1м, кг Метров в тонне 40Ш1 383 299 9,5 12,5 88,6 11,3 h b s t 40Ш2 390 300 10 16 106,7 9,4 20Б1 200 100 5,5 8 21,3 46,9 45Ш1 440 300 11 18 123,5 8,1 25Б1 248 124 5 8 25,7 38,9 50Ш1 482 300 11 15 114,2 8,8 25Б2 250 125 6 9 29,6 33,8 50Ш2 487 300 14,5 17,5 138,4 7,2 30Б1 298 149 5,5 8 32 31,3 50Ш3 493 300 15,5 20,5 156,1 6,4 30Б2 300 150 6,5 9 36,7 27,2 50Ш4 499 300 16,5 23,5 173,4 5,8 35Б1 346 174 6 9 41,4 24,2               35Б2 350 175 7 11 49,6 20,2 Вес балки колонной (СТО АСЧМ 20-93) 40Б1 396 199 7 11 56,6 17,7 Номер двутавра Размеры Вес 1м, кг Метров в тонне 40Б2 400 200 8 13 66 15,2 h b s t 45Б1 446 199 8 12 66,2 15,1 20К1 196 199 6,5 10 41,4 24,2 45Б2 450 200 9 14 76 13,2 20К2 200 200 8 12 49,9 20 50Б1 492 199 8,8 12 72,5 13,8 25К1 246 249 8 12 62,6 16 50Б2 496 199 9 14 79,5 12,6 25К2 250 250 9 14 72,4 13,8 55Б1 543 220 9,5 13,5 89 11,2 25К3 253 251 10 15,5 80,2 12,5 55Б2 547 220 10 15,5 97,9 10,2 30К1 298 299 9 14 87 11,5 60Б1 596 199 10 15 94,6 10,6 30К2 300 300 10 15 94 10,6 60Б2 600 200 11 17 105,5 9,5 30К3 300 305 15 15 105,8 9,5               30К4 304 301 11 17 105,8 9,5 Вес балки колонной специальных размеров (СТО АСЧМ 20-93) 35К1 342 348 10 15 109,1 9,2 Номер двутавра Размеры Вес 1м, кг Метров в тонне 35К2 350 350 12 19 136,5 7,3 h b s t 40К1 394 398 11 18 146,6 6,8 12КС 125 125 6,5 10 23,8 42 40К2 400 400 13 21 171,7 5,8 15К1С 150 150 7 10 31,5 31,7 40К3 406 403 16 24 200,1 5 15К1А 152 152 5,8 6,6 22,6 44,2 40К4 414 405 18 28 231,9 4,3 15К2А 157 153 6,6 9,3 30,1 33,2 40К5 429 400 23 35,5 290,8 3,4 15К3А 162 154 8,1 11,6 37,4 26,7               20К2А 203 203 7,2 11 46 21,7 Вес балки узкополочной (СТО АСЧМ 20-93) 20К3А 206 204 7,9 12,6 52,2 19,2 Номер двутавра Размеры Вес 1м, кг Метров в тонне 20К4А 210 205 9,1 14,2 59,3 16,9 h b s t 20К5А 216 206 10,2 17,4 71,5 14 31У3А 309 102 6 8,9 28,5 35,1 20К4С 200 204 12 12 56,2 17,8 31У4А 313 102 6,6 10,8 32,9 30,4 25К1АС 246 256 10,5 10,7 63,5 15,7 36У1А 349 127 5,8 8,5 32,9 30,4 25К4С 244 252 11 11 64,4 15,5 36У2А 353 128 6,5 10,7 39,2 25,5 30К3С 294 302 12 12 84,5 11,8 41У1А 399 140 6,4 8,8 50,3 19,9 31К1АС 299 306 11 11 79,2 12,6 41У2А 403 140 7 11,2 46,5 21,5 31К3АС 308 310 15,4 15,5 111,4 9 46У3А 459 154 9,1 15,4 68,8 14,5 35К3С 338 351 13 13 106 9,4 61У1А 599 178 10 12,8 82,7 12,1 35К4С 344 354 16 16 131 7,6 61У2А 603 179 10,9 15 93,1 10,7 40К9С 394 405 18 18 168 6                                           Вес балки нормальной специальных размеров (СТО АСЧМ 20-93)     Номер двутавра Размеры Вес 1м, кг Метров в тонне Номер двутавра Размеры Вес 1м, кг Метров в тонне h b s t h b s t 31Б1А 310 165 5,8 9,7 38,9 25,7 41Б1А 403 177 7,5 10,9 53,7 18,6 31Б2А 313 166 6,6 11,2 44,8 22,3 41Б2А 407 178 7,7 12,8 59,8 16,7 31Б3А 317 167 7,6 13,2 52,5 19 46Б1А 457 190 9 14,5 74,5 13,4 36Б1А 352 171 6,9 9,8 45,1 22,2 46Б2А 460 191 9,9 16 82,2 12,2 36Б2А 355 171 7,2 11,6 50,7 19,7 61Б1А 603 228 10,5 14,9 102,5 9,8 36Б3А 358 172 7,9 13,1 56,8 17,6 61Б2А 608 228 11,2 17,3 114,3 8,7

metalobaza.at.ua

Вес метра двутавра / Сортамент металлопроката «Линейка

вес метра двутавра	1 124
двутавр вес 1 метра	883
вес погонного метра двутавра	137
вес метра двутавра 20	136
двутавр 20 вес 1 метра	116
двутавр 30 вес 1 метра	103
двутавр 16 вес 1 метра	61
двутавр 24 вес 1 метра	58
двутавр 14 вес метра	54
двутавр 18 вес 1 метра	50
двутавр 14 вес 1 метра	42
двутавр 25 вес 1 метра	34
двутавр 10 вес метра	34
двутавр 40 вес 1 метра	32
двутавр 10 вес 1 метра	30
двутавр 12 вес 1 метра	27
двутавр вес погонного метра таблица	23
вес 1 погонного метра двутавра	22
двутавр 24м вес 1 метра	20
двутавр вес 1 метра цена	19
двутавр 36 вес 1 метра	15
двутавр 20к1 вес 1 метра	14
двутавр 27 вес 1 метра	12
вес погонного метра двутавра 30	12
вес погонного метра двутавра 20	12
двутавр 30м вес 1 метра	10
двутавр 55 вес 1 метра	9
двутавр 25б2 вес 1 метра	9
двутавр 20б1 вес 1 метра	9
двутавр 25б1 вес 1 метра	7
вес двутавра 24 +за метр	7
таблица веса двутавра 1 метр погонный	7
двутавр 30б1 вес 1 метра	6
двутавр 20ш1 вес 1 метра	6
вес 1 метра 22 двутавра	6
двутавр 30к1 вес 1 метра

2tavr.ru

Вес погонного метра двутавра Главная

Почему нас интересует именно вес погонного метра двутавра, это ведь немного необычная постановка вопроса. Однако совершенно правильная и технически грамотная. Отвечая на вопрос, какой вес двутавра, нужно обязательно уточнить две вещи. Прежде всего надо выяснить номер двутавра, ведь у каждого из двутавров есть свои размеры указанные в сортаменте по ГОСТу. Тем же сортаментом двутавров определяются и стандартные значения массы. Однако, надо понимать, табличное значение условного веса двутавра — это масса одного погонного метра проката. Непосредственный расчёт веса двутавра имеющегося у вас в наличии в определённом количестве производится самостоятельно. Основываясь на табличных данных из сортамента двутавров.

Пример расчёта веса двутавра: у вас есть 3 метра двутавра номер 10. Из таблицы весов двутавра вы узнаёте справочные данные — условный вес погонного метра двутавра номер 10 составляет 9.46 кг. Вы умножаете количество двутавра имеющегося у вас в наличии — 3 метра, на условный вес одного погонного метра — 9.46, получая общий вес вашего метража = 28.38 кг. Как вы уже поняли, практические расчёты упираются в справочную информацию из сортамента по ГОСТ. Нужна таблица весов двутавра. В которой и будет указан условный вес погонного метра проката.

Вес погонного метра двутавра 10 . Номер двутавра 10. Для двутавра 10 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 10 весит 9.64 кг.

Вес погонного метра двутавра 12. Номер двутавра 12. Для двутавра 12 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 12 весит 11.50 кг.

Вес погонного метра двутавра 14. Номер двутавра 14. Для двутавра 14 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 14 весит 13.70 кг.

Вес погонного метра двутавра 16 . Номер двутавра 16. Для двутавра 16 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 16 весит 15.90 кг.

Вес погонного метра двутавра 18. Номер двутавра 18. Для двутавра 18 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 18 весит 18.40 кг.

Вес погонного метра двутавра 20. Номер двутавра 20. Для двутавра 20 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 20 весит 21.00 кг.

Вес погонного метра двутавра 22. Номер двутавра 22. Для двутавра 22 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 22 весит 24.00 кг.

Вес погонного метра двутавра 24. Номер двутавра 24. Для двутавра 24 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 24 весит 27.30 кг.

Вес погонного метра двутавра 27. Номер двутавра 27. Для двутавра 27 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 27 весит 31.50 кг.

Вес погонного метра двутавра 30. Номер двутавра 30. Для двутавра 30 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 30 весит 36.50 кг.

Вес погонного метра двутавра 33. Номер двутавра 33. Для двутавра 33 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 33 весит 42.20 кг.

Вес погонного метра двутавра 36. Номер двутавра 36. Для двутавра 36 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 36 весит 48.60 кг.

Вес погонного метра двутавра 40. Номер двутавра 40. Для двутавра 40 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 40 весит 57.00 кг.

Вес погонного метра двутавра 45. Номер двутавра 45. Для двутавра 45 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 45 весит 66.50 кг.

Вес погонного метра двутавра 50. Номер двутавра 50. Для двутавра 50 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 50 весит 78.50 кг.

Вес погонного метра двутавра 55. Номер двутавра 55. Для двутавра 55 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 55 весит 92.60 кг.

Вес погонного метра двутавра 60. Номер двутавра 60. Для двутавра 60 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 60 весит 108.00 кг.



4ypakabra.ru

Вес двутавр 50 Главная

Вес двутавр 50. Как и со всеми другими видами стального проката, выпускаемыми в виде длинных изделий из металла, ответить на вопрос: какой вес двутавра 50, удобнее всего в той форме, в которой его масса указана в сортаменте по ГОСТу. А сортамент определяет сколько весит двутавр 50, в виде массы одного погонного метра двутавра. То есть, соответственно, из сортамента, мы можем узнать погонный вес двутавра 50 — это справочная информация, указанная в ГОСТе 8239 — 89. Значение веса двутавра 50 по ГОСТу является своего рода эталоном, соблюдение которого обязательно для всех производителей двутавров. Что очень удобно и для потребителей, желающих купить двутавр 50 для изготовления металлических конструкций. Кстати, есть полезный справочник по изготовлению металлических конструкций, рассказывающий о применении двутавров, его можно скачать бесплатно. Там же есть и такая информация, как таблица: вес двутавра, выписку из которой мы и приводим в этой статье. Иногда можно встретить и другое название — удельный вес двутавра. Если не вдаваться в подробности, то обычно под удельным весом двутавра 50 подразумевают всё тот же вес метра двутавра 50. Естественно, что речь идёт про вес погонного метра двутавра 50. Это всё «одно и то же», только называют в обыденной, разговорной речи вес двутавра так, как кому кажется удобнее.

…………………………………………………………………………………………………………………………………………………………………………………..

ВЕС ДВУТАВРА 50 РАВЕН 78.50 кг в одном погонном метре проката стального.

…………………………………………………………………………………………………………………………………………………………………………………..

Одновременно это и ответ на все вопросы типа: какой удельный вес двутавра 50, погонный вес двутавра 50, условный вес, сколько весить один метр двутавра 50, вес погонного метра двутавра 50 и так далее.

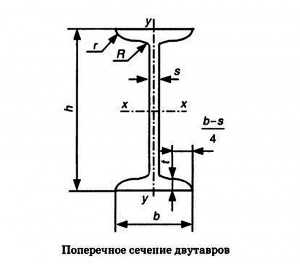

Чертёж двутавра 50

Как я уже говорил, мы можем увидеть двутавр 50 на чертеже. Чертёж двутавра удобен тем, что на него вынесены все условные обозначения, о которых мы подробно расскажем. Они важны нам для того, чтобы ориентироваться в справочной информации, которая построена именно на базе геометрических размеров двутавра, а они уже, в свою очередь «привязаны» к физическим характеристикам двутавра, необходимым и тогда, когда вы хотите купить двутавр или сделать из него какую-то конструкцию, нужного вам назначения.

Давайте рассмотрим условные обозначения на чертеже двутавра. Какие основные размеры определяются сортаментом и ГОСТом для двутавра 50. Значения: размеры двутавра 50 можно посмотреть ЗДЕСЬ.

h — так обозначается высота двутавра 50. Высоту двутавра часто называют неправильно. В обиходной речи, сварщики и строители говорят — это ширина двутавра и называют размер высоты его. Если вы работаете постоянно в одном коллективе, то все понимаю, что вы имеете в виду и это не вызывает пролем, однако технически это неграмотно.

b — это ширина полки двутавра 50. Как её только не называют строители, чаще всего — ширина граней. Лучше называть этот размер правильно — это ширина полки двутавра.

s — это толщина стенки двутавра 50. С толщиной стенки двутавра тоже бывают «разногласия и непонятки». Обычно, чаще всего путают между собой толщину стенки двутавра и толщину полки, считая и то и другое полками — это не верно.

t — это средняя толщина полки двутавра 50. Подчёркиваю, именно СРЕДНЯЯ толщина, потому что полка двутавра, благодаря уклону внутренних граней двутавра имеет в РАЗНЫХ МЕСТАХ РАЗНУЮ толщину. Минимальную на концах полок и максимальную там, где полка примыкает к стенке двутавра. Во всех справочниках точно указывается именно средняя толщина полки, измеряемая в строго рассчитанном месте. Расстояние от конца полки до той точки к которой «привязано» значение средней толщины рассчитывается по формуле: b-s/4. Эта формула указана и на чертеже двутавра в виде пояснительной записи — очень удобно.

R — это радиус внутреннего закругления двутавра 50. Откуда берётся там закругление с определённым радиусом? Это обусловлено технологией изготовления двутавров на предприятии. Внутренние грани полок двутавра примыкают к стенке его не под углом, а через небольшое закругление, радиус которого определяется ГОСТом.

r — это радиус закругления полки 50. Одна из граней полки двутавра — наружная, это плоская поверхность, а вот внутренняя грань «переходит» в конец полки через небольшое скругление, радиус которого тоже определяется ГОСТом и считается справочной информацией указанной в сортаменте двутавров. Для каждого номера двутавра соответствует точное значение радиуса закругления полки.



4ypakabra.ru

Двутавр 30, вес 1 метра, метраж в тонне |

В комментариях просили ответить — чему равен вес 1 метра двутавра 30. Коль вопрос задан, постараемся дать короткую информацию, хотя она интересует лишь единицы людей. Почему?

Потому что профиль двутавр 30 чрезвычайно редко применяется в малоэтажном и частном строительстве, которые мы рассматриваем.

На сооружение коттеджей и частных домов обычно идет прокат с меньшими числовыми индексами, его вес обычно и озвучивается на сайте. Но вот дошла очередь до 30-й балки.

Балка-то, кстати, любопытная, потому что имеет модификации. Но сначала о весе.

Для расчетов, проектирования и составления сметы расходов можно взять данные отсюда.

Столько весит 1 метр погонный двутавра 30.

Вопрос закрыт? Нет. Существуют разновидности такого профиля.

Как видим, вариантов много.

Все они имеют свою особенную маркировку.

В случае параллельных гранях полок маркировка будет такая:

Помимо этого существует двутавр 30 с утолщенными полками (для подвесных путей).

Естественно, у каждого вида двутавра 30 1 метр будет иметь различный вес.

• 30Б1 — 32 кг.
• 30Б2 — 46,78.
• 30М — 50,2.
• 30Ш1 — 53,6.
• 30Ш2 — 61,0.
• 30Ш3 — 68,3.
• 30К1 — 87,0.
• 30К2 — 94,0.
• 30К3 — 105,8.
• 30К4 — 105,8.
• 30K3C — 84,5 кг.

При определении веса нужно учитывать некоторые детали. Например, масса 1 метра тридцатого двутавра представлена по номинальным размерам балки, имеющей плотность 7850 кг/м3.

Зачем вообще надо знать вес 1 метра изделия? Затем, что зная его, можно рассчитать общий вес приобретаемого металлопроката.

Двутавр 30, хоть и не столь широко востребован среди частных застройщиков, все же иногда идет на сооружение некоторых строительных конструкций.

Кстати, если удастся получить доступ к бэушным изделиям, это будет неплохо. Такой прокат можно пустить на перекрытие гаражей, подвалов. Такие балочки неплохо работают в качестве колонн или прогонов.

28.11.2017Egor11
