размеры, вес и порядок отливки

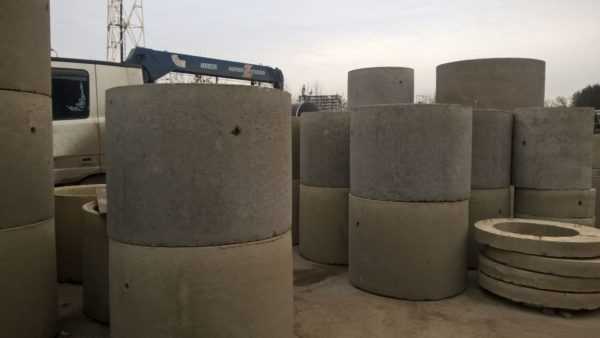

Кольца бетонные для канализации
Содержание статьи
Эксплуатационные характеристики колец
Эти изделия используются во время монтажа канализационных систем и для обустройства традиционных деревенских колодцев. Бетонные элементы имеют свои преимущества и недостатки.
Преимущества колец
- Большой срок эксплуатации. Если не допускать воздействия критических механических нагрузок, то срок службы колец практически неограничен. Бетон – уникальный строительный состав, который набирает окончательную максимальную прочность через сотни лет. Все известные строителям материалы со временем ухудшают свои первоначальные параметры.
Срок службы колец практически неограничен
- Универсальность применения. Бетонные кольца можно применять для обустройства канализации и колодцев, разводок инженерных коммуникаций, смотровых и технических сооружений.
Бетонные кольца универсальны
- Простота изготовления. При наличии простейшей формы элементы можно делать самостоятельно, при этом качество полученных изделий по всем техническим параметрам приближается к заводским аналогам.
Недостатки колец
- Негативная реакция на ударные нагрузки. Такое свойство усложняет процесс транспортировки колец, надо предусматривать комплекс специальных мер для предупреждения разрушения.

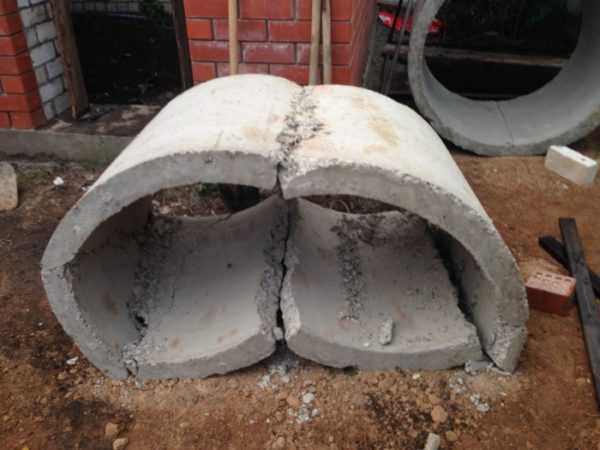

Разбитое бетонное кольцо

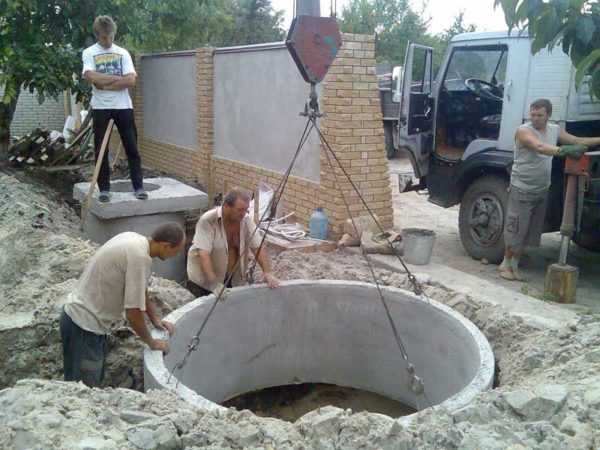

- Большой вес. Значительная масса заметно усложняет их монтаж. Работы рекомендуется делать при помощи подъемной техники, это могут быть не только автомобильные краны, но и экскаваторы с длинными ковшами и иные землеройные или погрузочные механизмы, имеющие гидравлический насос и цилиндры. Ручная установка требует много физической силы и сопряжена с повышенными рисками травматизма. Кроме того, кольца могут упасть и расколоться. В зависимости от степени разрушения принимается решение о возможности их дальнейшего использования.

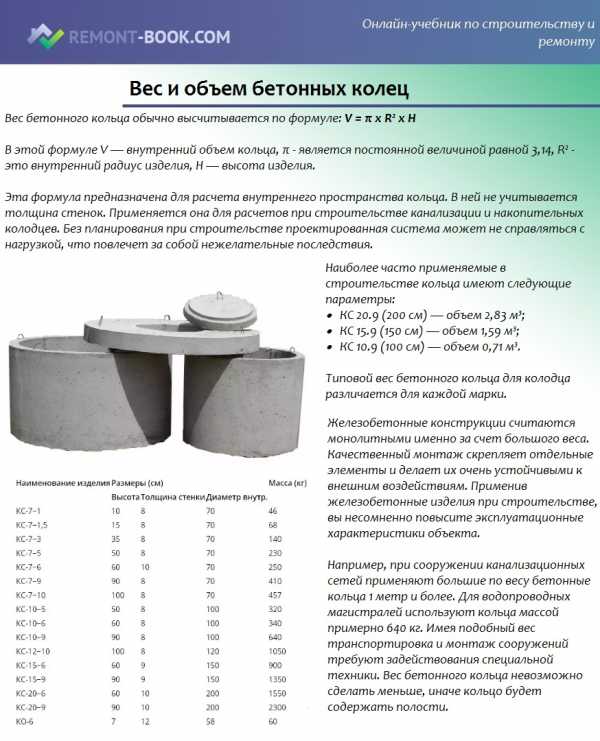

Вес и объем бетонных колец
Классификация колец
Технические требования должны отвечать положениям ГОСТа 8020-90 и ГОСТа 13015-2012. Контролируются свойства колец по таким параметрам:
- прочность, устойчивость к образованию трещин, жесткость;
- водонепроницаемость и морозоустойчивость;
- толщина по периметру и максимальные поля допусков.
Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей.
ГОСТ 8020-90
Изделия бетонные и железобетонные для строительства. Общие технические требования.
ГОСТ 13015-2012
При необходимости погрузки/разгрузки изделий в них должны устанавливаться ходовые скобы, которые должны выступать на 120 мм и располагаться на расстоянии 300 мм.
Транспортировка колец и их хранение должно выполняться только в рабочем положении.

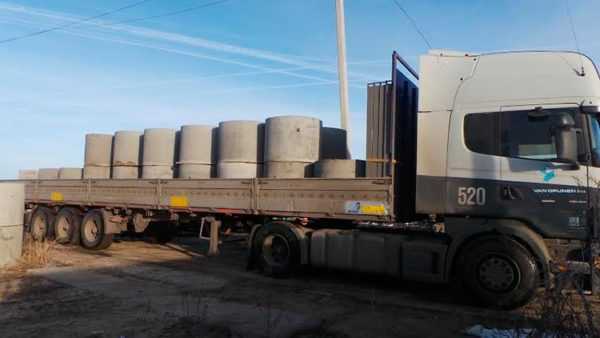

Транспортировка колец
Категорически запрещается складирование в лежачем состоянии, это может стать причиной появления трещин и существенного понижения параметров прочности.

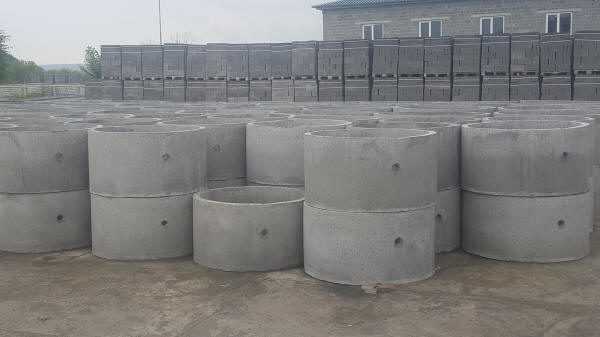

Правильное хранение колец в рабочем положении

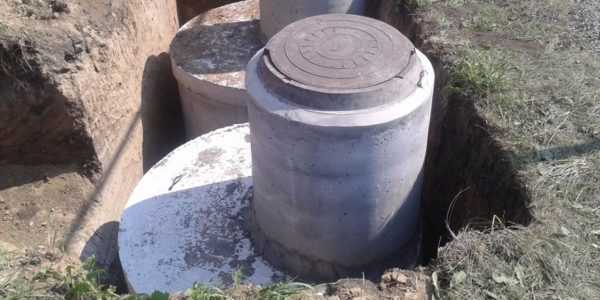

Бетонные кольца очень редко используются как отдельные и полностью самостоятельные элементы, чаще они монтируются совместно с другими изделиями, что обеспечивает их оптимальную эксплуатацию.
Как классифицируются бетонные кольца и дополнительные конструкции?
| Наименование элемента | Краткое описание технических параметров и назначения |
|---|---|
Кольцо | Внутренний диаметр колеблется в пределах 1000–2000 мм, толщина стенок 80–100 мм, высота 590–890 мм. Производители могут незначительно корректировать контролируемые параметры в зависимости от специальных требований заказчика. Изменения указываются в договоре и согласовываются обеими сторонами. |
Плита перекрытия | Закрывает кольца, предупреждает засорение и проникновение нежелательных лиц. В зависимости от конкретных условий эксплуатации подбираются технические параметры, внешний диаметр учитывает размеры бетонных колец, максимально возможную нагрузку на поверхности и климатический регион монтажа. |
Крышка люка | Закрывает техническое или смотровое отверстие, может иметь различный внешний диаметр (663 мм и 80 мм) и толщину (50 мм и 60 мм). Устанавливается на плиту перекрытия. |
Днище | Применяются в качестве опорного элемента по время монтажа колец. За счет большой площади увеличивается устойчивость сооружения, кольца со временем не оседают, не нарушается горизонтальность положения верхних кромок, не ухудшаются эксплуатационные свойства конструкции. Толщина может колебаться в пределах 100–200 мм, диаметр 1500–2500 мм. |
Отечественные стандарты, в отличие от европейских, не предусматривают создание замка, что намного усложняет процесс монтажа. Кроме того, появляются риски нарушения целостности колодца из-за горизонтальных подвижек грунтов. Профессиональные строители настоятельно рекомендуют не пользоваться отечественными стандартами, а изготавливать кольца по европейским нормативам. При опускании колец они надежно связываются замками, прочность гарантирует длительную и безопасную эксплуатацию колодцев.

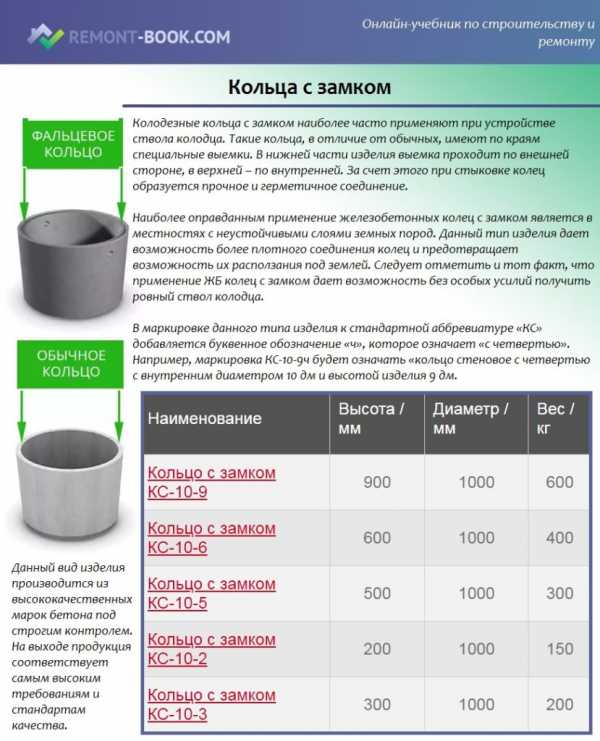

Кольца с замком
Пошаговая инструкция по самостоятельному изготовлению колец
Технология не имеет никаких сложностей, это элементарные бетонные работы. Главная проблема – форма для литья.

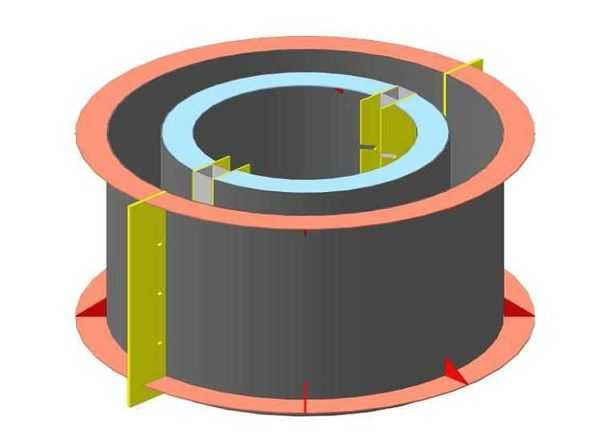

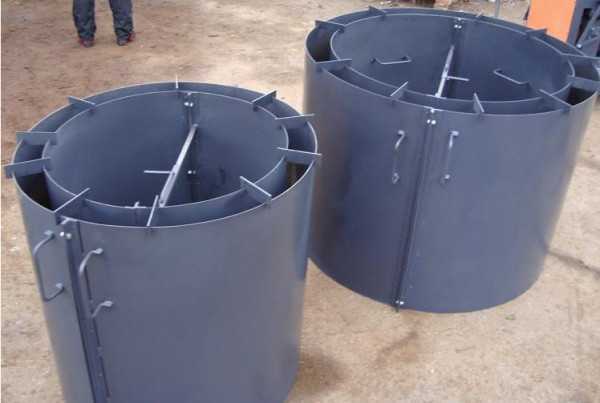

Как может выглядеть форма для производства ЖБИ колец
Что надо знать о форме?
- Для изготовления применяется листовой металл толщиной 2 мм и профильная труба 20×20 мм. Лист тоньше использовать не рекомендуется, он быстро деформируется – на поверхности застывает бетон, чистить его приходится большим молотком или кувалдой.
- Профильную трубу надо гнуть только на профессиональном станке. Ручные методы не могут выдерживать точный радиус.
- Толщина стенки не менее 8 см для неармируемых колец. Железобетонные самостоятельно делать не стоит, слишком сложно правильно связать и установить на место каркас. Толщина контролируется простейшими деревянными или металлическими распорками.
- Для облегчения разборки формы имеют вставки небольшой ширины. Вначале вынимаются эти элементы, потом широкие сегменты внутренней части, на заключительном этапе демонтируется внешнее кольцо.
- Если есть сомнения в прочности, то можно установить регулируемую распорку.
Делать форму для личного пользования нецелесообразно, приспособление лучше одолжить у профессионалов. Если она у вас есть, то можно приступать к изготовлению колец.
Шаг 1. Соберите форму, подготовьте ее к заливке. Делается это в несколько этапов.
- Определитесь с местом работы, оно должно быть ровным, на землю желательно положить металлический лист.

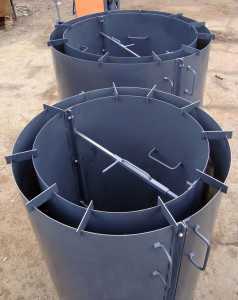

Форма для бетонного кольца

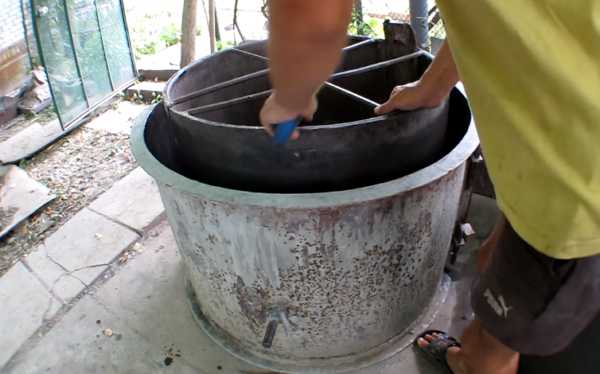

- Соедините внутренние полкольца и установите на место распорку. Она требуется для облегчения процесса разборки после застывания бетона. Намажьте металл отработкой, можно пользоваться любыми маслами. Есть предупреждение только для колец, используемых для обустройства колодцев с питьевой водой. Если у вас именно такая ситуация, то рекомендуется пользоваться растительным маслом, его расход небольшой, на себестоимость бетонных колец влияния почти не оказывает.

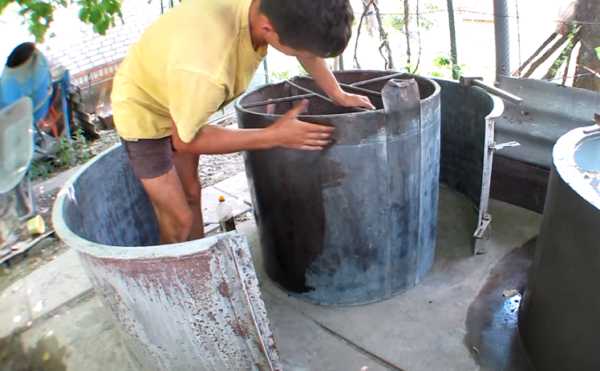

Соединение внутренних полуколец и нанесение отработки
- Соберите внешнее кольцо. Оно состоит из двух равных половинок, фиксация делается болтовым соединением. Поверхности также предварительно смазываются. Если кольца для колодца, то надо вставить несколько трубочек, сквозь них поступают грунтовые воды.
Сборка внешнего контура
- Выставьте внутреннее и внешнее кольцо строго симметрично. Пользуйтесь специальными распорками, они не только контролируют правильное положение, но и не допускают смещения во время заливки бетона. Если распорок нет, то точность проверяется рулеткой.
Выставление колец симметрично
Проверьте правильность сборки, если все в норме, то можно заниматься бетоном.
Шаг 2. Приготовьте бетон. Он должен быть особо прочным, используйте только качественные материалы. Состав –на одну часть цемента надо добавлять две части отсева и одну часть щебня.

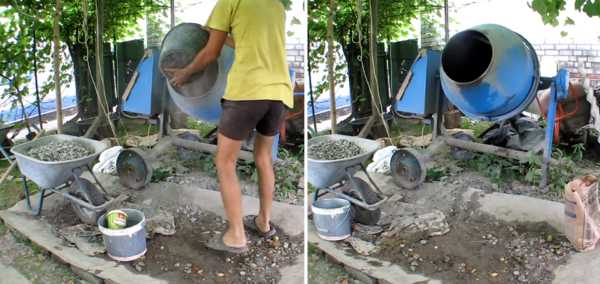

Приготовление бетона
Практический совет. Бетон настоятельно рекомендуется готовить мешалкой, вручную очень сложно добиться идеального перемешивания составляющих.
Это оказывает негативное воздействие на прочность, бывают случаи, когда такие кольца во время установки трескаются.
В мешалку всегда первой наливается вода, для начала дается примерно 1/3 от объема. Затем добавляется половина порции крупного щебня и только после этого можно сыпать цемент. Щебень полностью разбивает все комки и не позволяет материалу налипать на стенки бетономешалки. Постоянно контролируйте состав и по мере необходимости добавляйте оставшиеся компоненты.

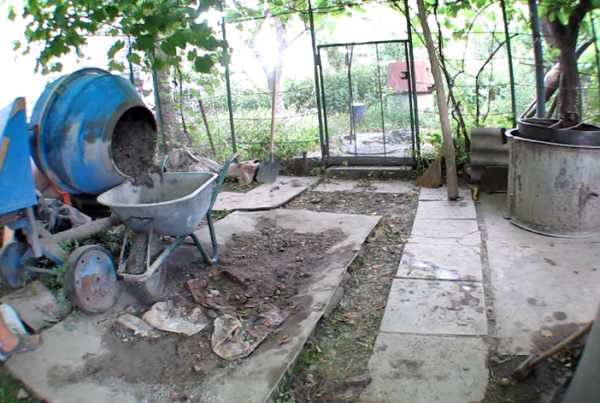

Шаг 3. Насыпьте готовый бетон в тачку и подвезите его к кольцу.
Выгрузка бетона
Совковой лопатой или ведром наполняйте форму. Работайте осторожно, не изменяйте первоначальное расположение колец. Насыпать смесь надо постепенно по всему периметру, только так можно добиться максимальной прочности кольца.

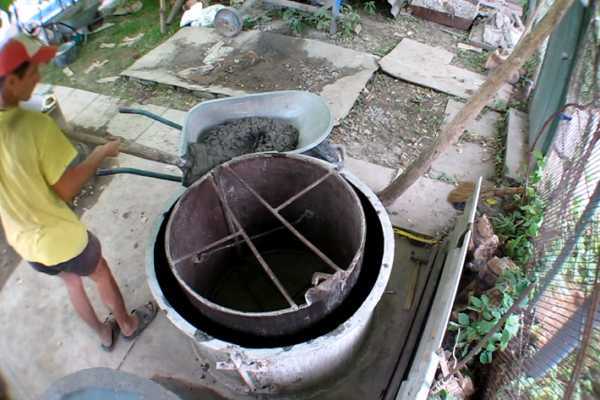

Заполнение формы
Шаг 4. Если толщина слоя достигла 25–25 см, то надо приступать к его уплотнению. Лучше пользоваться электрическим вибратором, если его нет, то подойдет и обыкновенная палка соответствующей длины.
Важно. Работайте вибратором умело, контролируйте время уплотнения.
Дело в том, что слишком длительное вибрирование приводит к тому, что бетон распределяется на фракции: крупный щебень опускается вниз, а сверху остаются лишь высевки. Прочность бетона уменьшается.
Шаг 5. После заполнения формы мастерком выровняйте верхний торец.

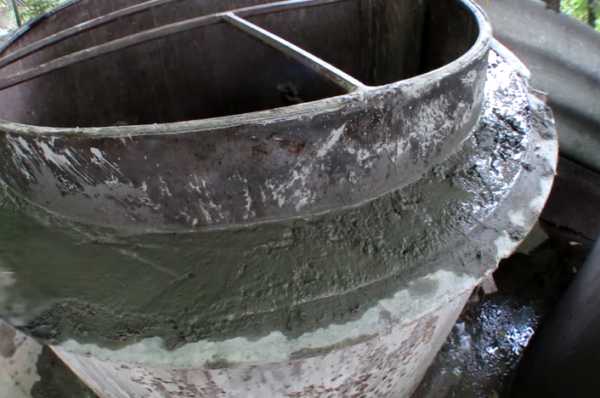

Заполненная уплотненным бетоном форма
Делайте его максимально горизонтальным, в противном случае при установке колец друг на друга они будут отклоняться от вертикальности. Это большая проблема, придется каждое кольцо отдельно выставлять, а потом принимать меры для надежной фиксации. Выше мы уже упоминали, что лучше сделать приспособление для изготовления замка по европейскому стандарту – с минимальными усилиями решаются все технологические проблемы, появляющиеся во время монтажа колодца.
Теперь надо оставить бетон для застывания, минимальное время 48 часов.
Разборка формы
Делается в несколько шагов, соблюдать рекомендованную очередность обязательно. Конкретные действия могут немного отличаться с учетом конструктивных особенностей формы, но алгоритм для всех случаев почти не меняется.

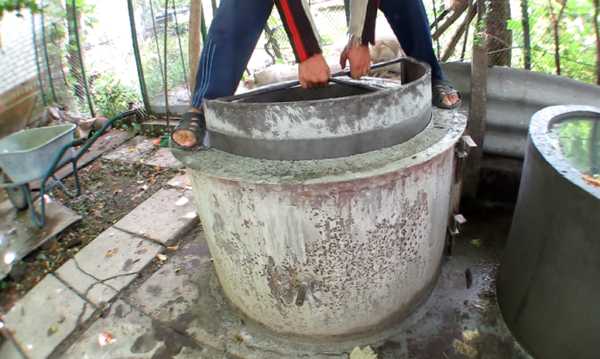

Шаг 1. Достаньте из внутреннего кольца распорку. Она может просто вытягиваться вверх или перед этим нужно открутить соединительные болты.

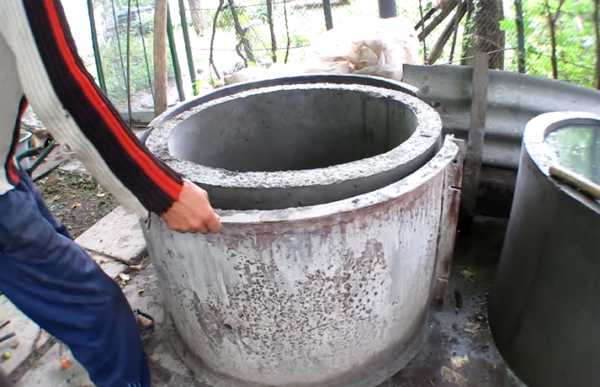

Шаг 2. Начинайте вынимать внутренние полукольца. Их надо постепенно приподнимать, если есть заедания, то немного покачивайте влево/вправо.

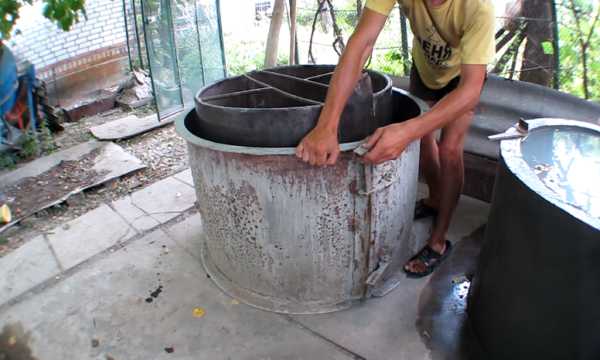

Выемка внутреннего полукольца
Важно. Помните, что для набора бетоном примерно 50% прочности надо ждать минимум две недели, работайте очень внимательно.
Двое суток очень мало для набора безопасной прочности, не прилагайте чрезмерных усилий, кольцо может дать трещину. Причем она необязательно будет заметна на поверхности, а размещаться в толще стенки и проявить себя лишь во время монтажа.
Шаг 3. Если в толще кольца были технологические трубки, то достаньте их. Немного прокручивайте и тяните на себя, элементы должны выйти без проблем.

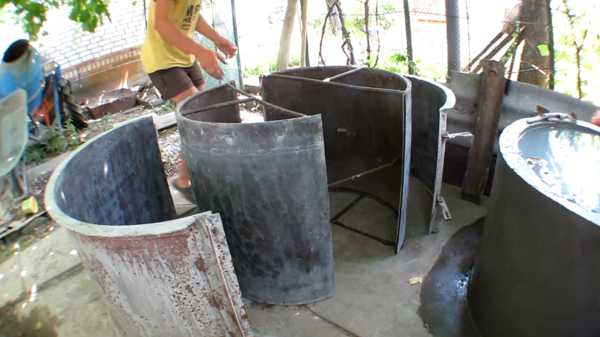

Шаг 4. Освободите от фиксации внешнее кольцо, раздвиньте половинки и полностью освободите изделие.

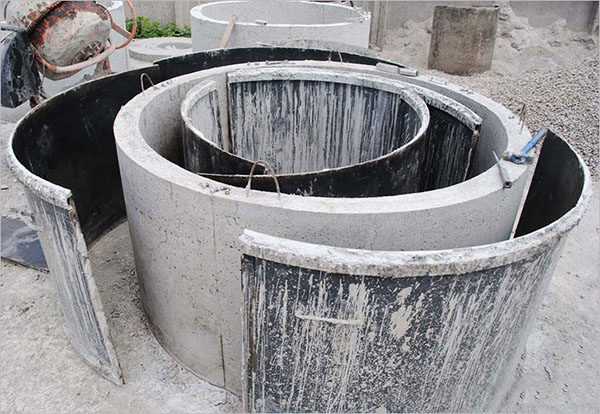

Разъединение внешнего контура
Разъединение формы
По такой же технологии изготавливайте все кольца.

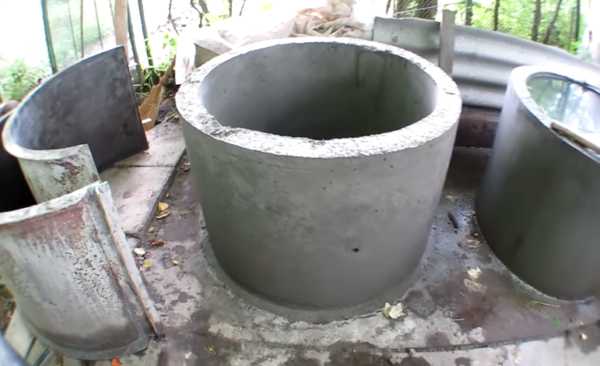

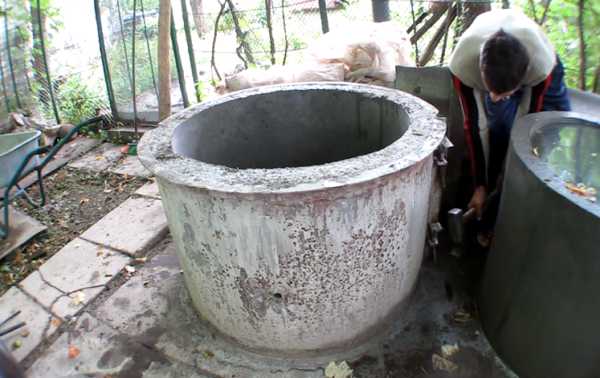

Готовое бетонное кольцо
Практические советы
Есть несколько правил, выполнение которых считается обязательным условием. Ничего не надо придумывать самостоятельно, технология используется многие столетия, за это время мастера встречались с различными ситуациями и на основании имеющегося опыта разработали универсальные рекомендации.
- Сразу после демонтажа формы ее надо помыть и тщательно очистить от остатков бетона. Делать это надо не после полного окончания работ, а регулярно. Дело в том, что потом бетон наберет большую прочность, намертво приклеится к форме. Удалить его очень сложно, не помогают даже сильные удары кувалдой. Не говоря уже о том, что такие воздействия наносят форме большой вред: деформируются стенки, нарушается целостность сварных швов и иных соединений. Неровные стенки внутреннего кольца намного усложнят процесс их вынимания.
Форму после разборки нужно очистить
- Тщательно смазывайте поверхности формы отработкой, лучше больше, чем меньше. На подготовку формы уходит несколько минут, а процесс изготовления укоряется в разы. Мы уже упоминали, что демонтаж конструкции выполняется на сыром бетоне, чрезмерные усилия при доставании формы могут полностью разрушить кольцо.
- Выбирайте рабочее место под навесом, не допускайте попадания на форму прямых солнечных лучей. Металл сильно нагревается и быстро передает тепло бетону, он не схватывается за счет химических реакций, а просто высыхает. Как следствие – внешний слой крошится, толщина брака зависит от конкретных условий.
Изготавливать бетонные кольца на открытом воздухе (без навеса) не рекомендуется
- Если кольца будут монтироваться на большом удалении от места изготовления, то обязательно надо вставлять ходовые скобы для зацепов грузоподъемных механизмов. Делаются они из катанки диаметром ≈ 6 миллиметров. Начальная длина проволоки не менее высоты кольца, затем она сгибается пополам, нижние концы еще раз подгибаются под углом 90°. За счет такой конструкции усилия распределяются немного ниже оси симметрии кольца, что исключает вероятность опрокидывания во время подъема, а большой слой бетона предупреждает вырывание зацепов.
Для колодца требуется до 10 колец, с помощью одной формы их можно сделать примерно за 12 дней.
Видео – Изготовление бетонного кольца для колодца
remont-book.com
Если вы хотите узнать вес бетонных колец — посмотрите таблицу. В ней вы не только найдете нужную информацию, но и сможете рассчитать общий вес бетонных колец согласно вашей спецификации. Укажите нужное количество колодезных колец, и напротив количества вы увидите итоговый вес. Также, в таблице вы найдете объем бетонных колец. Под объемом здесь имеется ввиду объем бетона, потраченного на изготовление. Если вы хотите узнать, объем жидкости, который может уместиться внутри, используйте формулу для расчета. Объем равен = 3,14 * радиус в квадрате * высоту колодца. (3,14*R*R*h). Таблица-калькулятор веса и объема железобетонных колецВсе размеры в таблице указаны в миллиметрах. Используйте таблицу, чтобы выполнить расчет общего веса и общего объема бетонных колодезных колец. Сервис будет полезен и удобен людям, чья деятельность связана со строительством или составлением сопутствующей документации. Укажите нужное количество для каждого изделия — и результат будет высчитан мгновенно
|
| Название | Размеры | Масса, кг | Цена, рубли | ||
| Диаметр внутренний, м | Высота, см | Толщина, см | |||
| КС 10-3 | 1 | 30 | 8 | 200 | 840 — 1400 |
| КС 10-5 | 50 | 8 | 320 | 860 — 1440 | |
| КС 10-6 | 60 | 8 | 380 | 870 — 1500 | |
| КС 10-9 | 90 | 8 | 640 | 1110 — 2000 | |
| КС 10-10 | 100 | 8 | 710 | 1210 — 2300 | |
| КС 12-5 | 1,2 | 50 | 8 | 530 | 1700 — 2500 |
| КС 12-6 | 60 | 8 | 630 | 1920 — 2900 | |
| КС 12-10 | 100 | 8 | 1050 | 2560 — 3300 | |
| КС 12-18 | 180 | 8 | 1390 | 3000 — 5800 | |
| КС 15-3 | 1,5 | 30 | 9 | 350 | 1210 — 2000 |
| КС 15-5 | 50 | 9 | 750 | 1390 — 2400 | |
| КС 15-6 | 60 | 9 | 900 | 1900 — 2600 | |
| КС 15-9 | 90 | 9 | 1350 | 2500 — 3700 | |
| КС 15-10 | 100 | 9 | 1500 | 3000 — 4280 | |
| КС 15-18 | 180 | 11 | 2550 | 8200 — 11100 | |
| КС 20-6 | 2 | 60 | 10 | 1550 | 3340 — 6700 |
| КС 20-9 | 90 | 10 | 2300 | 3900 — 8300 | |
| КС 20-10 | 100 | 10 | 2550 | 6900 — 9660 |
Классификация железобетонных колец
Для производства строительных элементов используют тяжелый бетон марки В250-В400 повышенной морозоустойчивости и водон
vest-beton.ru
Бетонное кольцо сколько весит
Вес бетонного кольца для колодца: что влияет на показатель массы?
Сколько может весить колодезное кольцо?
Неудивительно, что большинство владельцев частных домов и дач на своем приусадебном участке возводят именно бетонный колодец. Такая конструкция обладает рядом преимуществ:
- показательно прочности — высокой;
- такое сооружение прослужит более пятидесяти лет;
- на возведение колодца понадобится всего один день;
- возведение бетонного колодца обойдется дешевле, нежели пластикового и деревянного.
Однако, несмотря на все плюсы, кольца колодезные бетонные имеют недостаток — большой вес. Для того, чтобы его установить понадобится подъемный кран и как минимум два помощника.
Некоторые желающие возвести такую конструкцию, задаются вопросом, сколько весит бетонное кольцо для колодца? Чтобы ответить на этот вопрос, надо знать, сколько будет составляющих элементов, какого размера будут детали и их технологию изготовления.
Расчет веса бетонного кольца для колодца
Прежде всего, стоит отметить, что вес звена определяют на этапе проектирования в качестве отдельной детали, которую устанавливают выше/ниже уровня слоя жидкости. Также стоит отметить, что уровень земли может быть слабоагрессивной/неагрессивной среды.
Конструкция должна быть рассчитана на постоянные и непостоянные нагрузки. Чтобы произвести расчет постоянной нагрузки надо сложить вес конструкции с боковым вертикальным давлением земли. При этом необходимо учесть возможность обводнения.
Что касается временных нагрузок, то к ним относят:
- нагрузка распределяется равномерно на люк конструкции, но без учета наезда машин на крышку;
- нагрузку от машин;
- нагрузка от колес НК 80.
Для последнего вида показатель надежности приравнивают к одному. Что касается первых двух видов, то показатель надежности приравнивают к 1,2.
На заметку: Возведение сборных колодцев должно происходить на заранее подготовленную подушку (ее делают из цемента и песка), толщина которой должна составлять 0,1см.
По инструкции сказано, что дыру, предназначенную для трубы, необходимо обрабатывать бетонной смесью В10. Это необходимо,чтобы придать отверстию монолитности.
Стоит отметить, что вес бетонного кольца для колодца завит и от диаметра и толщины стены. Чем больше диаметр, тем звено тяжелее.
Технология изготовления звеньев
Формы для изготовления отдельных звеньев
Перед тем как перейти к технологии изготовления звена надо знать, что для разных сооружений применяются кольца разной величины. Самая простая конструкция, детали которой можно изготовить собственноручно, располагается на устойчивом грунте.
При изготовлении детали самое сложное — это сделать правильную форму. Существует несколько способов изготовления элемента. Рассмотрим самый простой.
Процесс:
- Для работы понадобится две трубы с разным диаметром. Первая выступает в роли опалубка. Вторую используют в качестве ограничителя лицевой стороны. Вместо труб можно использовать металлические бочонки. Стоит отметить, что с пластмассовыми формами работать гораздо удобнее.
- Высота детали должна быть равна длине трубы. На две ровные части делят внешний контур. Чтобы это сделать, надо провести две вертикальные черты напротив.
- На отметках прикрепляют два навеса с лицевой стороны. С внутренней начертания разрезают болгаркой. Край середины петли также срезают.
- После того, как вытащите внутренности, получится форма с двумя отделениями.
- Что касается внутреннего контура, то он изготавливается подобным методом. Только в этом случае надо сделать два сектора разного размера. Лучше всего разделить окружность на три части, затем одну вырезать. Навесы крепят внутри.
- С помощью прута армируют изделие.
- Заливка звеньев. Для этого используют состав М200. Для приготовления смеси используют цемент М400/М500. Размер гравия должен быть меньше толщины детали. В качестве наполнителя выступает песок. В таблице пропорций можно посмотреть правильное соотношение.
- Объем заливают рядами. После каждого слоя надо раствор проштыковать, это необходимо для уплотнения.
Изготовление бетонной смеси своими руками
Чтобы раствор получился нужной густоты, в него необходимо добавить нужное количество воды. Если воды в составе было добавлено меньше нормы, то вес кольца значительно увеличится. В результате смесь получится тягучей.
Совет: Чтобы получилась литая смесь, надо добавить воды нужное количество. Стоит отметить, что в форму такой состав залить будет легче всего. Во всех случаях степень уплотнителя отличается.
Как определить уровень пластичности?
Конус для определения пластичности бетона
При изготовлении раствора необходимо следить за уровнем воды. Перебарщивать с водой также не рекомендуется, как и не долить нужное количество. Если налить больше/меньше нормы, то показатель плотности уменьшится/увеличится, в результате чего появятся трещины.
Для определения нужной консистенции раствора надо применить конус (в процессе его плотно прижимают к доске/фанере).
Уровень пластичности определяется следующем способом:
- На заранее намоченный бумажный лист ставят конус.
- Поверх данного предмета кладут три слоя раствора (в процессе укладывания, каждый слой надо проткнуть).
- Конус вытаскивают и ставят около смеси.
- Поверх конуса кладут доску. Определяют промежуток между доской и верхней точкой раствора.
Если воды в растворе присутствует меньше нормы, то масса осядет на 2-3 см. Если смесь получилась средней жесткости, то она осядет на пять сантиметров или около того. Если раствор пластичный, то он осядет на 14 см и минимум на 6 см. Если литой состав — на 0,2 м.
Для колодцев больших размеров больше вс
vest-beton.ru
Расчет бетонного кольца — онлайн калькулятор
Инструкция к калькулятору по расчету бетонных колец
Размеры укажите в миллиметрах:
H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).
D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.
A – толщина кольца варьируется в пределах 70-140 мм. С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.
Черно-белый чертеж:
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Нажмите «Рассчитать».
Результаты расчета:
Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).
Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.
Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.
Высота, ширина и площадь арматурной сетки – необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.
perpendicular.pro
Вес бетонного кольца
Основные характеристики и размеры бетонных колец для канализации
Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

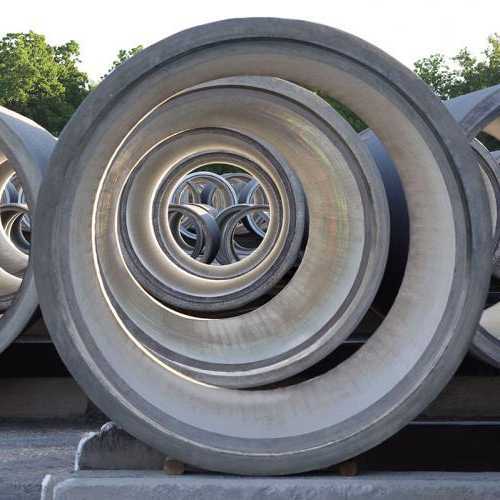

ЖБИ кольца
Основные характеристики бетонных колец
Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.
Область применения
Сфера использования таких изделий может быть самая различная:
- Сооружение питьевых колодцев;
- Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
- Строительство септиков;
- Обустройство ливневой канализации и т. д.

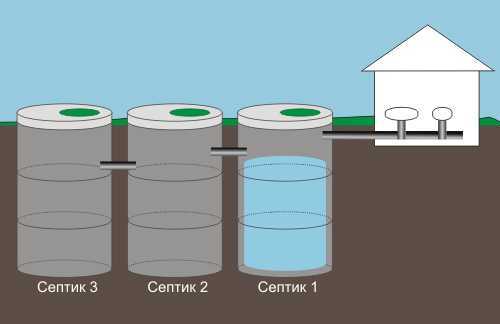

Схема септика
Преимущества и недостатки
К достоинствам конструкций такого рода можно отнести:
- Высокий уровень прочности;
- Долговечность;
- Морозоустойчивость;
- Простота монтажа;
- Простота эксплуатации;
- Небольшая цена.
Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.

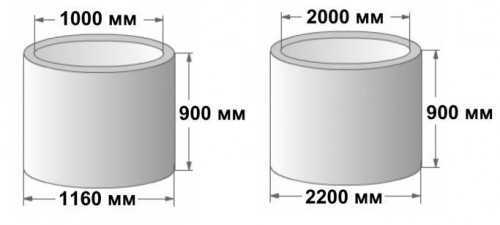

Размеры конструкций
Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.
На сегодняшний день существуют кольца следующих типоразмеров:
- КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
- КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
- КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.
Типоразмеры
Обратите внимание! Маркировка изделия состоит из букв КЦ или КС и указанием размера внутреннего диаметра изделия в дециметрах.
Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.
Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.
Отличаться такие изделия от типовых могут по следующим параметрам:
- Формой самой конструкции;
- Толщиной стенки, которая варьируется от 65 мм до 115 мм;
- Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
- Высотой;
- Диаметром.
Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.

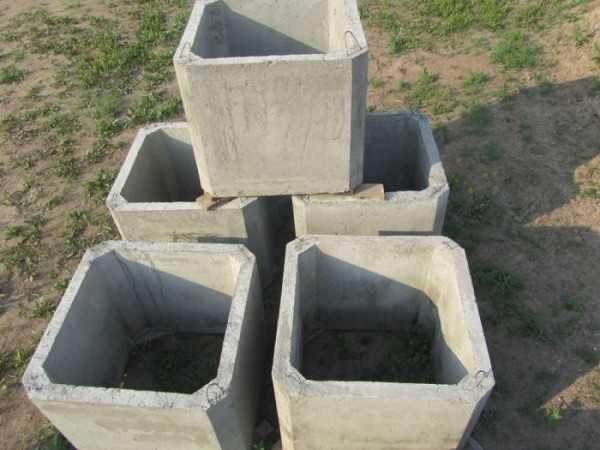

Квадратные конструкции
Совет. К плюсам использования железобетонных конструкций квадратной формы можно отнести возможность установки их на бетонную плиту. Это исключает необходимость сооружения бетонной стяжки на дне колодца, да и к тому же вырыть квадратную яму легче, чем круглую.
Типы колец
По типу конструкции такого рода делятся на два основных типа:
- Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
- С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.
Замковое кольцо
Технология изготовления
Серьезная нагрузка на изделия такого рода в процессе их эксплуатации обуславливает необходимость придания им высоких прочностных показателей. Именно поэтому в процессе производства используют только высококачественный раствор с мелким зерном. Обычно это бетон, относящийся к маркам от М200 до М500.
Процесс изготовления делится на следующие этапы:
- Подготавливается форма для заливки;
- В форму укладывается арматурный каркас;
- Производится заливка готовым бетонным раствором;
- Удаляются пустоты методом вибрации.
Теперь изделию осталось просохнуть в соответствующих микроклиматических условиях.
Изготовление колец в домашних условиях
Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:
- Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
- В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
- Крупный наполнитель – малоокатный гравий.
Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:
- Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.
Совет. В качестве материалов для изготовления опалубки могут выступать доски, фанера, кровельный лист и т.д.
На фото – опалубка
- Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
- По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
- Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
- Для того чт
vest-beton.ru
