Как сделать ветрогенераторы своими руками из подручных материалов на 220в

27 Октябрь 2013        Главная страница » Своими руками

Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку которых полагается получать разрешение. Да и не на всяком подворье вообще имеет смысл устанавливать дорогое оборудование. Высокая стоимость электроэнергии, нестабильность наших энергосетей, отсутствие электропитания на выделенном или купленном земельном участке и неизбывная тяга народа к техническому творчеству заставляет смекалистых и рукастых искать альтернативные пути получения электроэнергии. В этой статье мы расскажем, как сделать ветрогенераторы своими руками на 220в, используя подручные материалы.



Из чего мастерить и сколько это стоит

У хозяйственных людей всегда есть запас железок и агрегатов, добытых из списанного оборудования и приборов. А если в распоряжении умельца имеется бокс в гаражном кооперативе, то местная автосвалка может оказаться кладезем, где будут добыты многие полезные детали устройства для получения возобновляемой энергии. Ветрогенератор будет работать не только как источник электроснабжения, но и как зарядная станция. Неиспользованная в данный момент энергия будет запасаться в аккумуляторе, самом дорогостоящем элементе системы. Нам нужен довольно мощный. Отлично подойдёт от трактора «Беларусь». Стоимость — как договоришься. За исключением аккумулятора, нам пришлось потратить около 75 usd на детали для блока управления и инвертор.

Заводских ветрогенераторов небольшой мощности (300 Вт) у нас не продают. Самые маломощные — 750 Вт. Российские ветряки обходятся примерно в 1500 usd за 1 кВт, китайские — в 1000. Причём, это только сам ветрогенератор, без контроллера, мачты, аккумуляторных блоков и инвертора. Вот и считайте.

Мощность

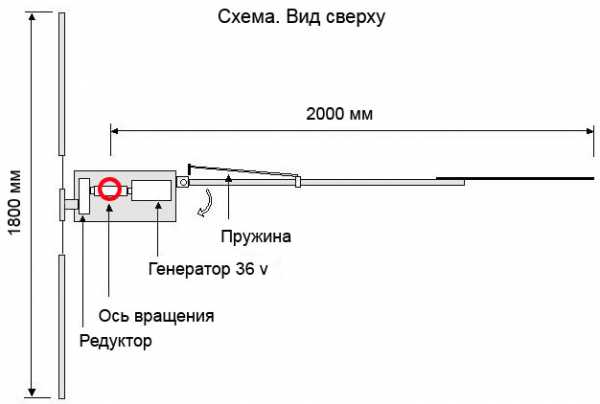

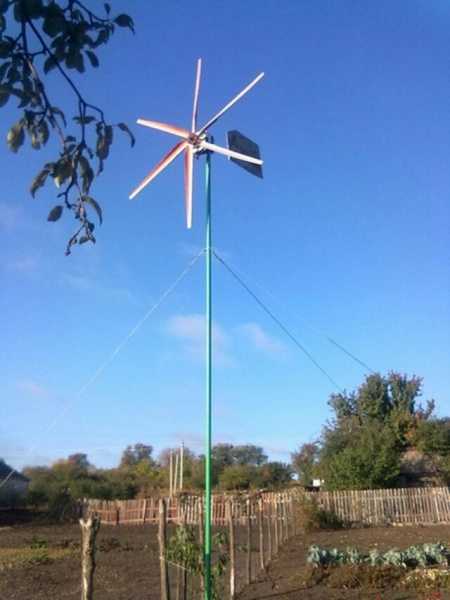

Мы решили изготовить ветряк своими руками с горизонтальной осью вращения и лопастями диаметром 1,8 метра. Номинальная мощность — 300 Вт. Конечно, это немного. Но расчёт показывает, что для достижения хотя бы 1 кВт при среднегодовой скорости ветра в Беларуси диаметр «пропеллера» должен составлять не меньше 4 метров. Нет, на наших шести дачных сотках такой агрегат просто не поместится. Тем не менее 300 Вт хватит на полное и достаточно яркое освещение, если использовать светодиоды. Или на компьютер, телевизор, даже с неярким светом. Достаточно и для однокамерного холодильника, но всё остальное придётся отключить. Подобный компактный ветрогенератор для дома сможет поддержать работоспособность котельной в период отключения линии подачи электроэнергии. Одним словом, парочки подобных ветряков с аккумуляторными батареями хватит для электроснабжения дачи или скромного дома в обычном режиме, без излишеств в виде электроплиты или СВЧ.

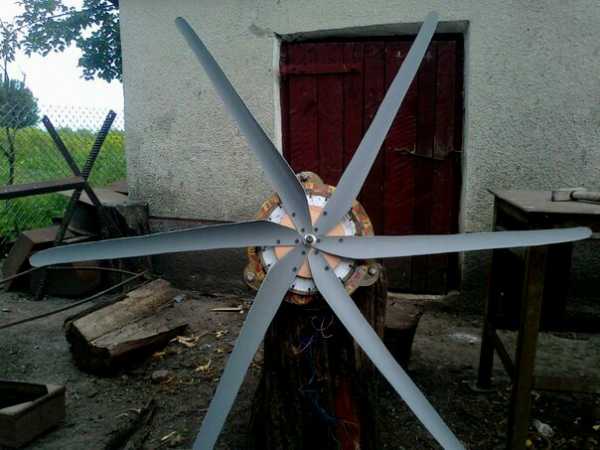

Лопасти

Мы решили сделать их побольше, шесть штук. Использовали алюминиевый лист 2 мм, для снижения веса. Лопасти через приклёпанные втулки закреплены на шпильках. Те, в свою очередь, вкручиваются в центральное колесо с контргайками. Это удобно, можно менять поворот лопастей, при необходимости быстро разобрать конструкцию. Размер лопасти 650 х 120 мм, прокатана лопатка со смещением оси 10 градусов. Поворот лопасти к оси вращения определяли эмпирическим путём, самый эффективное значение оказалось примерно 12 градусов.

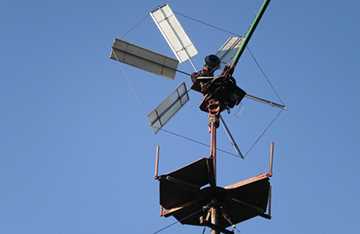

Хвост и мачта

Хвост подпружинен, это хорошо видно на фото. Трубки каркаса установлены шарнирно, плоскость хвоста имеет размеры 600 х 400 мм. Ось поворота ветряка смещена относительно оси симметрии пропеллера на 100 мм. Узел поворота выполнен с применением ступичного автомобильного подшипника. Такая конструкция способствует тому, что при увеличении скорости ветра выше расчётной ветроколесо само уходит в сторону. Мачта высотой 5,5 метров изготовлена из стальной трубы. Установку такого размера можно поставить на крепкую крышу, больших размеров — нет.

Генератор

Перед генератором установили повышающий планетарный редуктор непонятного происхождения. Желательно, чтобы передаточное число было 1:15. В качестве генератора использовали электродвигатель от ленточного накопителя данных. Мотор постоянного тока со статором на постоянных магнитах 36 В, 300 Вт. Кабель спрятан внутри мачты.

Блок управления

Блок управления стабилизирует напряжение зарядки аккумулятора, ограничивает значение тока максимально допустимыми значениями, стабилизирует нагрузку генератора при отсутствии потребителей и полностью заряженном аккумуляторе. Мы выбрали схему, в которой блок состоит из двух модулей.

  • Модуль 1 — импульсный стабилизатор напряжения, ограничение по току 10% ёмкости аккумулятора, напряжение на выходе —14,2 В.
  • Модуль 2 — импульсный коммутатор нагрузки. Когда мощность ветрогенератора не используется, а напряжение на входе достигает 18 V, коммутатор подключает резистор нагрузки в импульсном режиме, осуществляя максимальный отбор мощности.

Электропитание потребителей 220В осуществляется через простенький автомобильный инвертор, в части освещения планируем полностью перейти на светодиоды и отдельную сеть с напряжением 12В.

Практика показала, что построить работоспособный ветряк своими руками вполне реально. Обслуживания, по крайней мере, он не требует, а электричество исправно вырабатывает. Пусть в небольших количествах, зато практически бесплатно. Если в европейских странах существует возможность выдачи излишек в сеть, то в нашей стране, к сожалению, случаи выдачи эл. энергии  в сеть физическими лицами не встречались.

Тем, кто всерьез решил сделать ветрогенератор своими руками на 220в, будет полезна вот эта литература. Книга называется “Как сделать ветроэнергетический агрегат”, сама книга не нова, зато очень все доступно изложено.

Еще одна статья, посвященная самостоятельному изготовлению ветряка, на этот раз вертикального типа.

Это интересно:

Быстро и просто делаем солнечные батареи своими руками
Бесплатный подогрев воды, или как сделать солнечный коллектор своими руками
Возможно ли сделать биогазовую установку самостоятельно



Это интересно:



www.energya.by

Ветрогенератор своими руками - как сделать роторный, аксиальный, трехфазного и однофазного типа, особенности монтажа, инструкции +видео

В современных реалиях каждый домовладелец хорошо знаком с постоянным ростом стоимости коммунальных услуг – это касается и электрической энергии. Поэтому для создания комфортных условий обитания в загородном домостроении, как летом, так и зимой, придётся или оплачивать услуги по энергоснабжению, или найти альтернативный выход из сложившейся ситуации, благо природные источники энергии бесплатны.

Как сделать ветрогенератор своими руками — пошаговое руководство

Территория нашего государства – это по большей части равнины. Несмотря на то, что в городах доступ ветра перекрыт высотными постройками, за городом буйствуют сильные воздушные потоки. Поэтому самостоятельное изготовление ветряного генератора — единственно правильное решение для обеспечения загородного дома электричеством. Но для начала нужно разобраться, какая модель подходит для самостоятельного изготовления.

Роторный

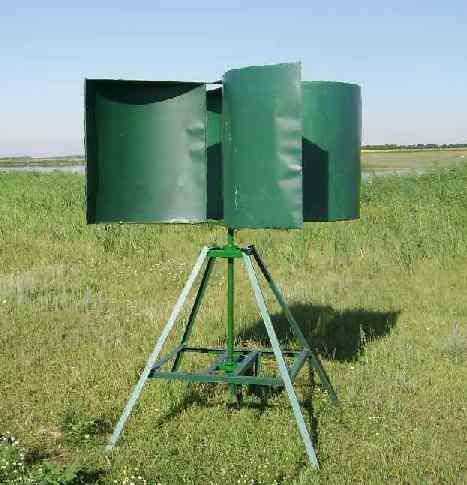

Роторный ветряк – несложное преобразовательное устройство, которое просто сделать своими руками. Естественно, такое изделие не сможет обеспечить электроэнергией загородный особняк, но для дачного домика вполне сгодится. Он позволит осветить не только жиле домостроение а, и хозяйственные постройки и даже дорожки в саду. Для самостоятельной сборки агрегата мощностью до 1500 ватт нужно подготовить расходные материалы и комплектующие из следующего перечня:

  • автомобильный 12 вольтовый генератор;
  • аккумуляторная батарея соответствующего номинального напряжения;
  • преобразовательное устройство с 12 на 220В и мощностью 1,2 кВт;
  • габаритный алюминиевый или стальной резервуар – небольшая бочка или ведро;
  • зарядное реле и контрольная лампа от автомобиля;
  • выключатель номиналом 12В качественно, защищённый от влаги;
  • устройство контроля напряжения – старый вольтметр;
  • крепёж в виде болтов, гаек и шайб;
  • медные провода сечением не меньше 2 мм;
  • крепёжные хомуты.

Естественно, нужно иметь и минимальный комплект инструмента: ножницы для резки металла, болгарка, измерительная рулетка, карандаш, набор гаечных ключей и отвёрток, дрель со свёрлами и пассатижи.

Пошаговые действия

Сборку начинают с изготовления ротора и переделки шкива для чего придерживаются определённой последовательности работ.

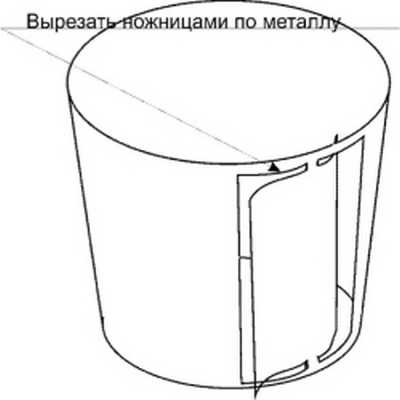

  1. С помощью рулетки и маркера выполняется деление ёмкости на 4 абсолютно одинаковые части. При резке металла ножницами нужно подготовить отверстия для закладки инструмента. Для упрощения работ можно воспользоваться болгаркой. Вырезать лопасти нужно не до конца.
  2. В дне ёмкости и на шкиве высверливаются отверстия под болты. Данный этап требует особой осторожности, чтобы отверстия располагались симметрично.
  3. Лопасти, прорезанные не до конца, немного отгибаются. При выполнении данного мероприятия важно учитывать, в каком направлении будет вращаться ветрогенератор. В большинстве случаев вращение происходит в сторону движения часовой стрелки. От угла изгиба лопастей напрямую зависит скорость вращения ветряка.
  4. Заготовка из ведра с лопастями закрепляется на шкиве при помощи болтов. Агрегат закрепляется на мачте посредством хомутов и выполняется подсоединение проводки в соответствии со схемой.
  5. Важно придерживаться цветовой разметки проводки, чтобы не перепутать положительные и отрицательные контакты. Проводку также нужно закрепить на мачте.

Для подсоединения аккумуляторной батареи используются проводники с 4 мм сечением и длиной не более 100 см. Потребители подключаются проводниками с сечением в 2 мм. Важно в разрыв цепи включить преобразователь постоянного напряжения в переменное значение 220В согласно схеме клеммных контактов.

Плюсы и минусы конструкции

Если все манипуляции проделаны, верно, то аппарат прослужит достаточно долго. При использовании достаточно мощной аккумуляторной батареи и подходящего инвертора до 1,5 кВт можно обеспечить питанием уличное и внутридомовое освещение, холодильник и телевизор. Сделать такой ветряк очень просто и экономически выгодно. Такое изделие легко ремонтируется и неприхотливо в использовании. Оно очень надёжно в плане работы и не шумит, надоедая обитателям дома. Однако роторный ветряк имеет низкую производительность, и его работа зависит от наличия ветра.

Аксиальный ветряк на магнитах

Аксиальная конструкция с без железным статором на основе неодимовых постоянных магнитов, на территории нашего государства появились не так давно из-за недоступности комплектующих частей. Но на сегодняшний день, мощные магниты не являются редкостью, да и стоимость на них значительно упала по сравнению с несколькими годами тому назад.

Основой такого генератора является ступица с тормозными дисками от легковой машины. Если это будет не новая деталь, то целесообразно её перебрать и сменить смазочные материалы и подшипники.

Размещение и установка неодимовых магнитов

Работы начинают с наклеивания магнитов на диск ротора. С этой целью используются магниты в количестве 20 шт. и размерами 2,5 на 0,8 см. Для изменения количества полюсов нужно придерживаться следующих правил:

  • однофазный генератор подразумевает количество магнитов соответствующе числу полюсов;
  • в случае с трёхфазным прибором соблюдается соотношение в 2/3 полюсов и катушек соответственно;
  • размещение магнитов должно происходить с чередованием полюсов, для упрощения их распределения лучше пользоваться готовым шаблоном, сделанным из картона.

По возможности целесообразно использовать магниты прямоугольной формы, так как в круглых аналогах сосредоточение магнитных полей идёт в центре, а не по всей поверхности. Важно соблюсти условие, чтобы стоящие друг напротив друга магниты имели противоположные полюса. С целью определения полюсов магниты подносятся друг к другу, и притягивающиеся стороны являются положительными, следовательно, отталкивающиеся края отрицательными.

Для крепления магнитов используется специальный клеевой состав, после чего для увеличения прочности выполняют усиление посредством эпоксидной смолы. С этой целью, ею заливают магнитные элементы. Для предотвращения растекания смолы делают бортики при помощи обычного пластилина.

Агрегат трёхфазного и однофазного типа

Однофазные статоры по своим параметрам уступают трёхфазным аналогам, так как при увеличении нагрузки возрастает вибрация. Это обусловлено разницей амплитуды тока возникающей в результате непостоянности его отдачи за определённый промежуток времени. В свою очередь, в трёхфазном аналоге такой проблемы нет. Это позволило увеличить отдачу трёхфазного генератора почти на 50% в сравнении с однофазной моделью. Плюс ко всему из-за отсутствия дополнительной вибрации во время работы устройства не создаются посторонние шумы.

Намотка катушек

Каждый электрик в курсе, что прежде чем начинать намотку катушки, важно выполнить предварительные расчёты. Самодельный ветрогенератор на 220В – устройство, работающее на малых скоростях. Необходимо добиться, чтобы зарядка аккумуляторной батареи стартовала со 100 оборотов в минуту.

Если исходить из таких параметров, то для намотки всех катушек потребуется не более 1200 витков. Для определения витков для одной катушки нужно выполнить простое деление общих показателей на число отдельных элементов.

Для поднятия мощности ветряка с низкими оборотами увеличивается число полюсов. При этом будет происходить увеличение частоты тока в катушках. Намотка катушек должна, выполнятся толстыми медными проводами. Это позволит уменьшить величину сопротивления а, следовательно, увеличить силу тока. Важно учитывать, что с резким увеличением напряжения ток может полностью расходоваться на сопротивление обмоток. Для упрощения намотки можно использовать специальный станок.

В соответствии с числом и толщиной магнитов, закреплённых на дисках, изменяются рабочие характеристики аппарата. Чтобы выяснить, какие показатели мощности получатся в конечном счёте, достаточно выполнить намотку одного элемента и прокрутить его в агрегате. Для определения мощностных характеристик замеряется напряжение при определённых оборотах.

Зачастую катушка выполняется круглой, но целесообразно её слегка вытянуть. В таком случае меди в каждом секторе будет больше, а расположение витков становится плотнее. По диаметру внутреннее отверстие катушки должно равняться габаритам магнита. При изготовлении статора важно учитывать, что он по толщине должен равняться параметрам магнитов.

Обычно в качестве заготовки для статора используется фанера, но, вполне возможно, выполнить разметку на бумажном листе расчертив сектора для катушек, а для бордюров использовать обычный пластилин. Для придания прочности изделию используется стеклоткань, располагаемая на дне формы сверху катушек. Важно чтобы не происходило прилипания эпоксидной смолы к форме. Для этого её покрывают сверху воском. Катушки неподвижно фиксируются друг с другом, а концы фаз выводятся наружу. После чего выполняется соединение всех проводов по схеме звезда или треугольник. Для тестирования готового устройства его вращают вручную.

Изготовление мачты и винта

Обычно конечная высота мачты составляет 6 метров, но по возможности лучше её увеличить в 2 раза. Из-за этого для её крепления используется бетонное основание. Крепление должно быть таким, чтобы труба легко поднималась и опускалась с помощью лебёдки. На верхнем конце трубы выполняется фиксация винта.

Чтобы сделать винт, понадобиться ПВХ труба, сечение которой должно составлять 16 см. Из трубы вырезается винт двухметровой длины с шестью лопастями. Оптимальная форма лопастей определяется экспериментальным путём, что позволяет увеличить крутящий момент при минимальных оборотах. Для отвода винта от сильных порывов ветра используется хвост складной конструкции. Вырабатываемая электроэнергия накапливается в аккумуляторных батареях.

Видео: самодельный ветряной генератор

После рассмотрения доступных вариантов ветрогенераторов каждый домовладелец сможет определиться с подходящим для его целей устройством. Каждый из них имеет как свои положительные стороны, так и отрицательные качества. Особенно прочувствовать эффективность ветряка можно за городом, где происходит постоянное движение воздушных масс.

elektro.guru

Делаем ветряк из автомобильного генератора для частного дома своими руками

Ветроэнергетические ресурсы в российском сегменте занимает неоднозначное положение. Применение таких устройств рассматривается с двух сторон. С одной самодельный ветряк – это отличное решение для экономии электроэнергии механическим путем. Этому способствуют бескрайние равнины, где присутствует постоянная скорость ветра и набирается достаточная потенциальная энергия, превращаемая в дальнейшем с помощью ветряка в кинетическую. Однако в некоторых регионах необъятной страны ветра отличаются слабым потенциалом из-за неравномерного и медленного воздействия. В северных районах выделяют третью сторону, где бесчинствуют буйные и непредсказуемые ветра. Каждый владелец дома может содержать в хозяйстве собственный ветряк. Покупать такое устройство – дорогое удовольствие, поэтому лучше создать ветровой генератор для дома своими руками. Определимся: какой конкретный тип ветряка подойдет больше и с какими целями он выбирается?

Сделать ветрогенератор своими руками можно и из пустых бутылок

Содержание

  • Ветряк 1 — конструкция роторного типа
  • Ветряк 2 — аксиальная конструкция на магнитах

Независимо от того выберите ли вы ветрогенератор вертикальный, роторный ветряк или другой тип, схематическое устройство изделия имеет следующие схожие составные детали:

  • Генератор тока своими руками (используется доступный вариант).
  • Лопасти (изготавливаются из жесткого материала, неспособного к коррозии и деформациям в процессе работы)
  • Подъемник башенного типа необходимый для поднятия установки на нужный уровень.
  • Опционально устанавливаются дополнительные аккумуляторные батареи с системой электронного управления.

Легче и дешевле собирать ветрогенераторы своими руками с ротором или аксиальной конструкцией на магнитах. Чтобы выбрать подходящий, изучим устройство каждого.


Ветряк 1 — конструкция роторного типа

Самодельный ветрогенератор с роторной турбиной изготавливается из двух, реже четырех, лопастей. Отличается несложной конструкцией, ввиду чего изготавливается самостоятельно из подручных материалов. Такой ветрогенератор для дома не обеспечит необходимым количеством электроэнергии двухэтажный загородный коттедж. Мощности ветрового генератора хватит на снабжение электричеством маленького садового домика. Ветряк для частного дома используется для подачи освещения на прилежащие к домовладению хозяйственные постройки, придомовые фонари, светильники, бытовые приборы: обогреватель ветерок, фен, холодильник и прочие.


Подготовка деталей и расходников

В зависимости от того, на какую мощность рассчитывается ветряной генератор своими руками, подбирают соответствующий генератор для ветряка. Мы рассмотрим ветряки своими руками с мощностью до 5 Квт. Сделать ветрогенератор своими руками с ротором легко. Для этого подготовим следующие материалы:

  1. Автомобильный генератор на 12 вольт. Для создания устройства используют кислотный либо гелиевый аккумулятор от автомобиля.
  2. Регулятор напряжения для преобразования переменных токов: 12 –> 220 вольт.
    Самодельный регулятор напряжения для преобразования переменных токов: 12 –> 220 вольт
  3. Габаритная емкость. Подходящие варианты: кастрюля из нержавейки или ведро из алюминия.
  4. Зарядное устройство. Используем снятое с автомобиля реле.
  5. Выключатель на 12 вольт.
  6. Лампа заряда с контроллером.
  7. Болты М16×70 мм с гайками и шайбами.
  8. Простой вольтметр любой конфигурации из неиспользуемого измерительного устройства.
  9. Кабель электрический трехжильный с сечением не менее 2,5 мм2.
  10. Металлические хомуты с прорезиненной подкладкой. Понадобятся при креплении генератора к несущей матче.

Чтобы сделать электро генераторы на 220 своими руками понадобиться стандартный набор монтажных инструментов: болгарка с дисками, маркер, шуруповерт, дрель со сверлами, ножницы по металлу, набор накидных ключей, газовые ключи №1,2,3, кусачки, рулетка.


Ход конструкторских работ

Для создания конструкции ветряка изначально подготавливают ротор. На следующем этапе модифицируют шкив генератора. В роли ротора используется металлическая емкость: кастрюля или ведро. С помощью рулетки и маркера отмеряем четыре равные части. Затем проделываем отверстия на концах расчерченных линий, чтобы разделение на составные части было легче. Разрезаем емкость ножницами по металлу. При отсутствии таковых проделываем те же действия болгаркой. Из полученных частей вырезаем лопасти будущего ротора, но не до конца прорезая заготовку.

Не допускается резка емкостей из оцинкованных материалов или изделий с тонкими жестяными стенками, так как материал перегревается и деформируется.

Лопасти ротора должны соответствовать между собой по размеру

Чтобы ветряк из автомобильного генератора правильно работал, лопасти ротора должны соответствовать между собой по размеру. Как вариант создают генератор из стартера своими руками. Поэтому замеры требуют тщательных проверок.

Теперь подготавливаем генератор для ветряка своими руками. В первую очередь определяем сторону вращения шкива. Для этого возвратно-поступательными движениями руки крутим его влево – вправо. По стандарту он вращается по часовой стрелке, но случаются исключения из правил. На следующем этапе соединяем роторную часть с генератором. С помощью дрели проделываем ровные отверстия в днище емкости и шкиве генератора.

Отверстия должны располагаться по симметрии. В противном случае возникает риск дисбаланса в движении ротора.

Края лопастей немного выгибаем для увеличения скорости вращения от ветра. Чем больше угол изгиба, тем эффективнее роторная установка воспринимает потоки воздуха. Лопасти ротора изготавливают не только из емкости. Можно сделать лопасти для ветрогенератора своими руками в виде отдельных деталей, которые соединяются с металлической заготовкой в форме окружности. В таких моделях легче проводить ремонтные работы по восстановлению отдельных крыльчаток.

Чтобы подключить генератор, берем емкость с изготовленными лопастями и надежно крепим к шкиву генератора ботами М16×70 мм или меньшего диаметра. Теперь собранная конструкция целиком устанавливается на мачте. Фиксируем в доступных местах металлическими хомутами. Монтируем электрическую проводку и собираем замкнутую цепь. Каждый контакт подсоединяется в соответствующий разъем. При необходимости предварительно записываем маркировку и цвет каждого провода в отдельности. Проволокой крепим проводку к мачте.

После полной сборки механической конструкции, остается лишь подсоединить инвертор (преобразователь напряжения), аккумулятор и нагрузку (приборная часть и освещение). Для подключения аккумулятора и инвертора используем электрический кабель сечением 3 мм2 длиною в 1 метр, а для остальных периферийных нагрузок подойдёт кабель с сечением в 2 мм2. Собранный ветряк своими руками готов к эксплуатации.

Маломощный ветрогенератор на основе дрели своими руками

Достоинства и недостатки такой модели

При правильной сборке всех составных элементов, ветрогенераторы своими руками из автомобильного генератора сослужат длительный срок без единой проблемы. Конструкция, запитанная 75-амперным аккумулятором с установленным преобразователем на 1000 W, выдаст количество электроэнергии для стабильной работы уличного освещения или приборов видеонаблюдения. К достоинствам также относят: сравнительно низкая цена на комплектующие для ветряка, ремонтопригодность, отсутствие дополнительных условий для корректного функционирования и низкая шумность конструкции. К примеру, малошумные вертикальные ветрогенераторы 5 квт работают тише, чем современные холодильники.

Недостатки очевидны: слабая электрическая производительность, низкие показатели прочности, зависимость от резких изменений в скорости ветра, что приводит к частой поломке лопастей.

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

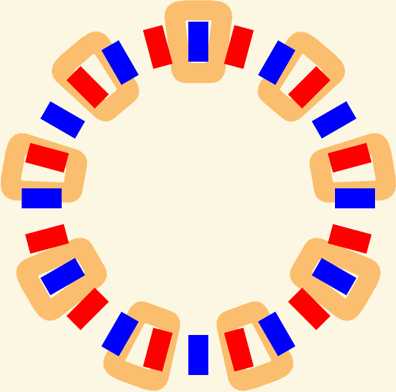

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

В магнитах с круглой структурой магнитное поле расположено в центре, а у прямоугольных по длине.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

  1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
  2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

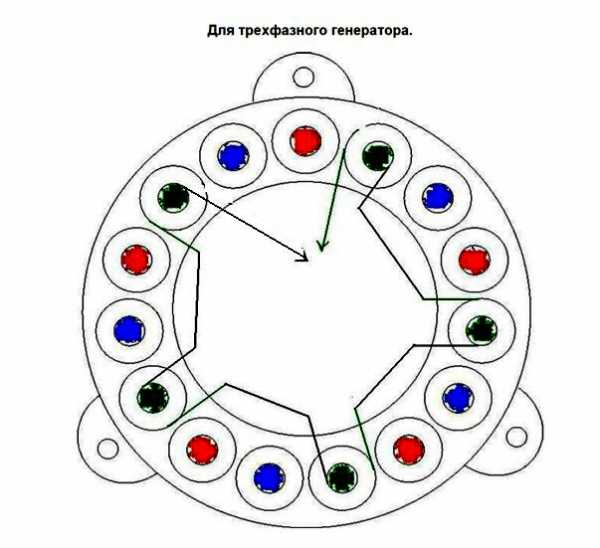

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

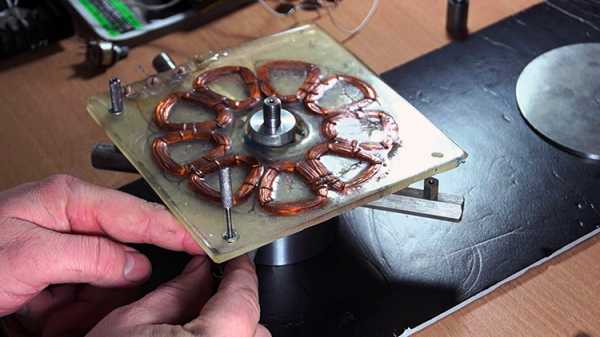

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

trubexpert.ru

ветряк на 220в для дома, как сделать самодельный ветряной генератор 5 квт, видео

Ветрогенератор - несложное преобразовательное устройство, которое можно сделать своими рукамиЧеловечество на протяжении всего времени его развития делало, как незначительные, так и колоссальные, буквально меняющие когнитивную и объективную реальность и представления открытия, основанные на самых широких спектрах существующих законов на планете Земля. Все они так или иначе обуславливались определёнными факторами и были плодами нужд и необходимости что-либо улучшить, создать, изменить, подстроить под себя. Исходя из этого, на сегодняшний день буквально пришли к тому, что появляются строго индивидуальные нужды в использовании уже современных и эффективных приборов и механизмов, позволяющих извлекать максимум из всего, что окружает. Речь пойдет о таком устройстве, как ветроустановка (в народе – ветродуйка, ветродуй), а также о том, как же всё-таки сделать его своими собственными руками, затратив минимум энергии и средств, и получив максимальный результат.

Что такое ветровой генератор

Отличным примером для преставления ветрогенератора и его действия может стать известная компьютерная игра Майнкрафт, где ветрогенераторы раскрыты во всех их качествах. Устроен средний мини-генератор определенным образом.

Ветрогенераторы с вертикальной осью вращения, неприхотливы к порывам ветра при любых направлениях

Все ветрогенераторы в своей сущности дифференцируются на следующие основные виды:

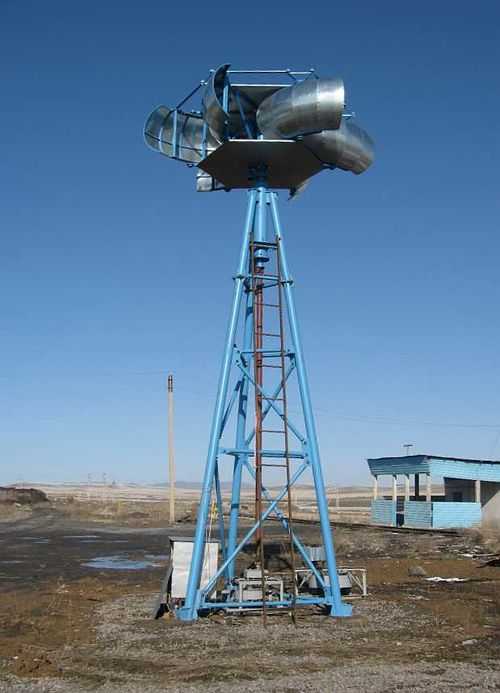

  1. Одни из самых распространённых – роторные (вертикальные) ветрогенераторы, действующие на основе вертикального осевого вращения, осуществляемого с помощью ротора и лопастей.
  2. Крыльчатые ветрогенераторы – горизонтальный механизм осевого вращения, осуществляемых с помощью так называемого колеса и имеющей в своей системе, как правило, пропеллер.
  3. Реже также можно наткнуться на барабанные ветрогенераторы, являющиеся, по своей сути, подвидом роторных и действующих на тех же принципах, но в горизонтальной плоскости.

Конечно, первые картинки, что приходят на ум при возникновении образа ветрогенератора – это вращающиеся лопасти, винт, хвост, турбина или, как её ещё называют, ветротурбина, так называемый ротор.

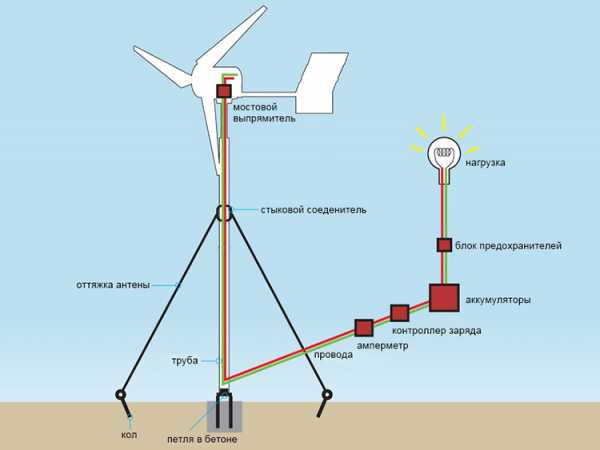

Ключевое звено всей деятельности – генератор, мачта, аккумуляторы, инвертор, подключённый к электросети, мультипликатор (редуктор, при необходимости) и флюгер.

Как сделать ветряк своими руками

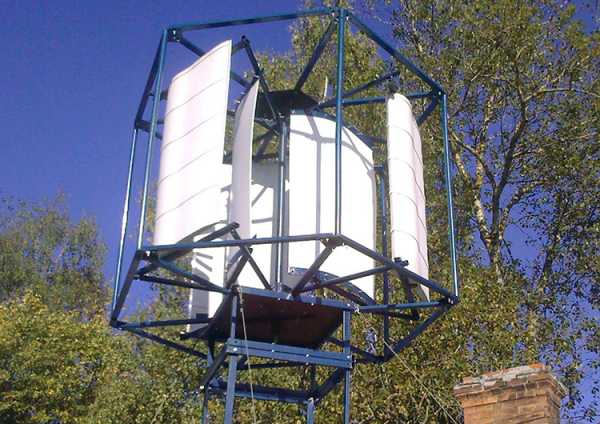

Вертикальные ветрогенераторы являются наиболее эффективными и простыми в изготовлении и эксплуатации, что обуславливает их достаточную распространённость, будь то спиральный или прямой механизм.

Большое значение имеет, как цель создания ветрогенератора, так и местность, на которой он будет установлен, от чего и следует отталкиваться при планировке.

Существуют основные моменты, требующие обязательного внимания, при создании ветрогенератора. Первое, что следует определить, – конечно же двигатель всего прогресса, сердце всей системы – генератор, который можно как приобрести, так и сделать самому, что, в сущности, требует определённой сноровки и умений, однако, при должном желании, можно справиться и новичку. В зависимости от поставленной цели, хотите серьёзный аппарат на 10кВт, 5кВт (5kW) или менее мощный на 12V, или более маленький и простой ветродвиатель велосипедного образца, используемый, как электрическая установка на балконе квартиры.

Ветровик может быть оснащён практически любым генератором:

  • Будь то многим известный сельский тракторный генератор;
  • Деталь из старого компьютера или ЭВМ;
  • А может быть это малошумный автомобильный мотор;
  • Элемент двигателя стиральной машины, имеет значение лишь его работоспособность.

Далее определяемся с лопастями – теми самыми крутящимися объектами, напоминающими лопасти мельницы. Лопасти можно изготовить из также большого количества материалов, наиболее перспективными и распространёнными из которых являются, например, фанеры, пластика, иногда жести (краёв бочки, например), ПВХ материала и так далее. При изготовлении, следует учитывать все существенные факторы – как влияние центробежной силы, так и размеры лопастей, поток ветра на местности и другие. Наиболее рационально создавать крыльчатого характера, в силу повышения эффективности, путём влияния на распределение ветрового потока.

Следующий шаг – изготовление прибора для определения скорости и направления ветра – флюгера. Представляет собой что-то вроде металлического флажка, изменяющего своё положение в соответствии с потоками ветра. В роль флюгера может подойти практически любой сравнительно прочный, но лёгкий слой металла.

Мачта – в её роли может использоваться также широкий спектр подручных средств, например, прочная водопроводная труба. Самодельный ветряной аппарат (самоделки) вполне реально изготовить самому, как уже было описано, из максимально доступных средств, при чём сила ветряка зависит от используемых материалов и продуманности использования в конкретных условиях. Самый простой представитель таких устройств вполне способен создавать электричества на освещение помещения, зарядки устройств, а при должном желании, даже для обеспечения базовых нужд сравнительно небольшого загородного домика.

Подбор генератора для ветряка

Генератор – важнейший элемент всей установки, без которого невозможно создание ни единого вольта электроэнергии. Изготовить низкооборотный генератор самостоятельно из подручных средств вполне реально, но следует подбирать все элементы под конкретные цели, ведь если речь идёт о мощной установке, то здесь необходимы достаточно серьёзные детали.

Многочисленные эксперименты показали, что самодельный генератор с постоянными магнитами является наиболее мощным и экономным решением для ветрогенератора

Генератор включает в себя:

  1. Ротор – подвижный элемент в механизме, выполняющий оборотную функцию, а также на котором размещён прибор, получающий энергию от источника (тела).
  2. Статор – тесно взаимосвязанный элемент с ротором, являющийся неподвижным, собирающийся, если речь идёт об генераторе, из металлических листов, присоединённых друг к другу, и на котором размещается индуктор (металлическая обмотка).
  3. Неодимовые магниты, выполняющие индукционную функцию.

При этом, для выполнения функции генератора, в зависимости от цели, можно использовать практически любой работоспособный механизм, будь то остатки тракторного двигателя или же электромотор от принтера или стартера вентилятора.

Важно, как подбирается медная электро проволока.

Если речь идёт об изготовлении генератора с нуля, то здесь необходимы элементы. Ступица – средняя часть колеса, металлическое основание для будущего моторчика. Неодимовые магниты в определённом количестве и размерах. Необходимы металлические диски, на которые будут крепиться магниты, полиэфирная смола или иной способный закрепить и склеить магнитный слой, плотный слой бумаги, фанера.

Изготовление ветрогенераторов своими руками на 220В

Изготовить ветрогенератор мощностью 220 вольт вполне реально самому, и даже это далеко не предел возможностей, при должном желании и наличии необходимых материалов.

Отличительными чертами генераторов со сравнительно значимой мощностью до мелких с небольшой мощностью являются:

  1. Конечно, более мощная электростанция требует более надежных, прочных деталей и элементов, а также более сильный ветер.
  2. Также при создании и содержании ветрогенераторов с мощностью, достаточной для содержания хотя бы одного крупного электробытового прибора, обязательным элементом является аккумулятор, используемый для запасания на нём лишней энергии.
  3. Нужно учитывать, что для большего количества энергии, требуется более серьёзная система контроля, что обуславливает встраивание блока управления, включающие в свою систему стабилизаторы напряжения, в такие ветряки.
  4. Для более серьёзных и некомпактных систем требуется соответствующая стабильная установка.

Из последнего вытекает потребность в фундаменте, хотя бы в виде небольших подготовленных и залитых лунок для того, чтобы установить в них макет.Также аксиальные генераторы лишены свойства залипания, или, что называется, отправной точки, в силу чего даже малейший ветер способен сдвинуть с места лопасти такого прибора.

В остальном ветрогнераторы на 220 В (в том числе их изготовление) практически не отличаются от иных представителей и подчиняются общим правилам, изложенным выше.

Наиболее распространён ветровой генератор, основа которого – аксиальная система ветроустановок, основанная на использовании в ней неодимовых магнитов, завоевавших своё высокое место на рынке в силу качества, стойкости и доступности.

Этапы строительства ветряков для дома своими руками

Если говорить о загородном участке дачи или усадьбе, но следует понимать, что чем больше потребность, тем больше стоимость. Особенно, если иметь в виду цели отопления или постоянного содержания всех домашних приборов, трудоёмкость и содержание такого устройства, пусть даже он и является одним из самых выгодных.

Собрать ветрогенератор своими руками может практически каждый человек

Ветродвигатель, как уже освещалось выше, вполне может выполнять функцию основного источника электроэнергии даже для целого дома.

Если сравнивать с близкими аналогами, например, солнечный источник во многом уступает ветрякам, ведь солнце бывает не ежедневно, а электрогенератор и подавно не чета ветрогенератору в экономической и экологической составляющей.

Основные компоненты ветрогенератора для дома (конечно же, говоря о ветрогенераторе для дома, следует понимать, что необходимы все базовые элементы

  • Статор, ротор, индуктор, являющиеся основными составными элементами генератора;
  • Аккумуляторы для накопления энергии;
  • Ветроуловитель, если речь идёт об маловетреной местности.

Помимо того, при изготовлении также можно использовать принципы изобретений ВСУ Склярова, Бирюкова или Третьякова, что существенно повысит рационализм и выгоду использования системы и, для комфорта, уменьшит шумовые эффекты.

Инструкция: как сделать ветрогенератор своими руками

Процесс изготовления ветрогенератора является творческим и то, как он будет устроен, зависит только от мастера. Нет универсальной инструкции, так как каждая конструкция – совокупность различных деталей и других факторов каждого частного случая.

Получить бесплатную электроэнергию с помощью ветра вполне возможно

Делается всё с помощью базовых инструментов – шуруповерта, молотка, болгарки и иных подобных.

Первым, что нужно сделать при изготовлении ветрогенератора – это определиться с целью и сделать базовые расчёты, чертежи, определить место и так далее. Далее следует собрать и закрепить лопасти, хвост к аккумулятору (подключить к генератору).

Основная и наиболее оптимальная, апробированная и подробная инструкция по изготовлению ветрогенератора своими руками:

  1. Изготовить генератор из заранее приготовленных деталей – 2 подготовленных металлических блина с неодимовыми магнитами скрепляются друг на против друга, между которыми вставляется статор с уже имеющейся на ней медной обмоткой.
  2. На мачте (трубе) устанавливается опора (кронштейн), а над ним – ступица.
  3. Далее на ступицу следует установить генератор, после чего статор нужно соединить с опорой.
  4. На другую часть устанавливается ветротурбина.

Забетонировать и построить основание конструкции, чтобы стабилизировать её при сильном ветре, рассчитав основные параметры, ведь для значительной установки шагового расстояния может быть недостаточно.

Преимущества самодельного ветрогенератора

В заключение, следует отметить, что самодельный ветряной генератор – отличный, современный и с каждым днём всё более доступный источник энергии, распространяющийся с невероятной скоростью. Основные преимущества ветрогенератора, чего не могут присвоить электрогенераторы на основе бензогенератора – высокая экономичность, доступность, эффективность, простота монтажа и эксплуатации, современность, большинство – малошумные, экологичные.

Ветрогенераторы на сегодняшний день являются перспективным и всё более эффективным и набирающим обороты средством получения электроэнергии, при этом являющимися сравнительном экономичными и вполне доступными, даже для того, чтобы сделать такой прибор своими руками.

Ветрогенератор своими руками: 4 кВт (видео)

Ветрогенераторы-самоделки – отличный способ узнать что-то новое, попробовать в новом деле, а также сделать доступный и простой способ обеспечить домик электроэнергией в простейших домашних условиях.



Добавить комментарий

6watt.ru

Ветрогенератор своими руками

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

  1. Автомобильный генератор на 12 В.
  2. Гелиевый или кислотный аккумулятор на 12 В.
  3. Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
  4. Большую емкость из нержавейки или алюминия: ведро или кастрюля.
  5. Простой вольтметр.
  6. Болты, шайбы и гайки.
  7. Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
  8. Провода с разным сечением (2,5 мми 4 мм2).
  9. Хомуты, фиксирующие ветрогенератор.
  10. Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

  • болгаркой или ножницами по металлу;
  • рулеткой;
  • строительным карандашом или маркером;
  • отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

  1. Подготовьте ведро или кастрюлю.
  2. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
  3. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.

  1. Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
  2. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
  3. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
  4. При помощи болтов, закрепите ведро на шкиве.
  5. Установите свой ветрогенератор на мачту, закрепив его хомутами.
  6. Осталось подсоединить провода и собрать цепь.
  7. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Ветрогенератор аксиальной конструкции на магнитах

В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

Распределяем и закрепляем магниты

Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.

Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».

Трехфазный и однофазный генератор для ветрогенератора

Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

Наматываем катушки

Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

30 – 12 = 18;

18 : 3 = 6.

В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.

Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

Делаем винт и мачту для ветрогенератора

Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.



Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

Заключение

Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

bouw.ru

Как сделать ветрогенератор своими руками? Легко!

Задавшись целью собрать ветрогенератор своими руками, я начал с поиска в Google. Нашлось огромное разнообразие конструкций, схем, чертежей, видео вертикальных и роторных моделей. У всех был общий принцип, который я и использовал в своем ветряке.

Все схемы имели пять общих черт:

1. Генератор
2. Лопасти
3. Монтаж установки, превращающей ветер в энергию
4. Башня, чтобы поднять установку и поймать ветер
5. Батареи и электронная система управления

Я уменьшил проект создания всего к пяти маленьким шагам. Если за раз рассматривать только один из пунктов, проект не кажется слишком трудным. Но обо все по-порядку.

Генератор

Первым делом, я приступил к выбору генератора. Мои интернет-исследования показали, что многие собирали самостоятельно ветряки. Как понял из их рассказов, это казалось им очень сложным, по крайней мере, первая попытка. Другие предпочитали схему на магнитах постоянного тока. Такое решение казалось проще. Поэтому начал искать двигатели, лучше всего подходящие для данной задачи.

Многие, оказалось, использовали для создания своего ветряка старые компьютерные моторы с ленточным приводом (раритет времен, когда компьютеры имели большие катушечные ленточные накопители). Лучшие, по-видимому, варианты моделей такого двигателя были у компании Ametek. Самый подходящий, по-моему, из них - 99 вольтный движок постоянного тока. Он прекрасно работает как генератор небольшой электростанции. К великому сожалению, ныне их почти невозможно найти. Хотя есть немало похожих аналогов, которые еще можно отыскать, например, на Ebay. Также имеется описание о преимуществах и недостатках различных двигателей Ametek (описание на анг.: https://www.tlgwindpower.com/ametek.htm).

Как вы уже догадались, найдется немало других доступных подходящих моделей. Такие магниты постоянного тока могут прилично работать, но они не были предназначены для ветряной установки изначально. Двигатели приходится раскручивать гораздо быстрее, чем их номинальная скорость, чтобы произвести что-нибудь схожее с их номинальным напряжением.

Я искал модель, рассчитанную на высокое напряжение постоянного тока, низкие обороты и высокий ток, воздерживаясь от низкого напряжения и высоких оборотов. Нужен был движок, который выведет более 12 вольт при довольно низких оборотах.

Так, к примеру, от двигателя, рассчитанного на 325 оборотов за минуту 30 вольт, можно ожидать выработки 12+ вольт при разумно-низких оборотах. С другой стороны, двигатель мощностью 7200 оборотов за минуту 24 вольт, вряд ли будет производить 12 вольт, пока он крутится со скоростью несколько тысяч оборотов за минуту. Это слишком быстро для ветряной установки.

Мне удалось прикупить один из подходящих движков Ametek 30 вольт на Ebay всего за 26$. Они стоят дешево, т.к. большинство охотится за более мощными. Можно найти также других изготовителей, так что не волнуйтесь о цене Ameteks. Во всяком случае, мой приобретенный мотор был в хорошем состоянии и работал отменно. Даже при простом толчке руками он набирал достаточно оборотов, чтоб зажечь лампу 12 вольт достаточно ярко. Я устроил ему настоящее испытание на сверлильном станке, подключив к соответственной нагрузке. Убедился, что если смогу пристроить хорошие лопасти, он будет производить большое количество энергии.

Лопасти

Очередные онлайн-исследования показали, что многие вырезали лопасти из дерева. Это показалось мне возмутительным объемом работы. Также обнаружил, что другие домашние мастера использовали трубы ПВХ. Такой вариант выглядел более простым.

Я последовал найденному описанию. Сначала нужно было определить необходимую длину.

Рекомендуется брать пластиковые трубы диаметром 1/5 от длины.

Например, если вам нужны лопасти длиной 50 см, то труба должна иметь диаметр 10 см. С одного отрезка получится четыре штуки.

Для своего самодельного ветрогенератора использовал черную трубу, которую смог найти в местном магазине, диаметром 15 см, длиной 60 см. Сначала разрезал ее вдоль на четыре равных части. Затем вырезал одну лопасть, удалив квадрат примерно 5 см у основания, где она будет крепиться. Срезал лишнее вдоль по диагонали. Прежде чем вырезать квадрат, просверлите отверстие в углу, где нужно будет сделать надрез. Это поможет не сломать материал и не порезать дальше требуемого.

Вырезанное крыло послужило шаблоном для следующих. Итого у меня получилось четыре штуки (3 для моей установки, плюс одна запасная).

Затем немного сгладил края на шлифовальном станке и чуток наждаком. Не знаю, насколько это улучшит работу ветряка, но выглядит неплохо.

Монтаж

Довольный результатом, я приступил к сборке электростанции из полученных запчастей.

Покопавшись в своей мастерской, обнаружил зубчатый шкив крепления вала двигателя. Но он оказался слишком мал диаметром, чтобы закрепить лопасти болтами. Среди своего металлолома также нашел алюминиевый диск 13 см диаметром – достаточного размера, но его некак прикрепить к валу двигателя. Самым простым решением было, конечно, скрепить эти две части вместе. Для этого просверлил требуемые отверстия в дисках.

Закрепил болтами лопасти и диски.

В местном магазине нашел этот колпак для винта.

Сразу подумал о добавлении счетчика. Такая конструкция уже действительно выглядела как профессионально сделанная ветровая электростанция. Вряд ли смогу убедить даже друзей, что построил ее из подручных средств, найденных среди хлама в моей мастерской да сантехнических деталей. Потом нашел сайт, который утверждал, что такие счетчики нарушают циркуляцию воздуха и снижают эффективность лопастей. Кто знает, насколько такое заявление обосновано, но решил отказаться от счетчика, по крайней мере, сейчас.

Теперь нужно установить турбину. Я решил поставить ее на деревянной подставке. Размер досточки был рассчитан путем высокого научного метода да выбора наиболее подходящего куска из имеющегося хлама.

Отрезал кусок пластиковой трубы диаметром 10 см, чтобы сделать щит двигателю, защищающий его от дождя. Для хвостовой части, поворачивающей винты по направлению ветра, просто использовал кусок тяжелого алюминиевого листа. Я переживал, что хвост не достаточно большого размера, но на практике оказалось, работает очень хорошо. Хвост поворачивает ветряную установку прямо навстречу ветру каждый раз, когда он меняет направление.

Кому интересны точные чертежи и схемы - я указал основные размеры хвостовой части на фото. Хотя думаю, вряд ли какие-то из этих размеров являются критическими.

Башня для установки

Процесс создания подошел к установке на башню. Башня позволит свободно вращаться навстречу ветру. После некоторых размышлений и штурма местных магазинов, наконец, пришел к решению, которое, кажется, должно хорошо работать.

Железная труба диаметром 2.5 см дает хорошее скольжение внутри 3 см стальной ЕМТ электрического трубопровода. Можно было бы взять длинный кусок трубопровода как башню и 2.5 см фитинги труб с обоих концов. Главному устройству подключил 2.5 см железный фланец по центру, 19 см от конца генератора, ввернул конец железной трубы. Провода будут проходить через отверстие по центру трубы, а затем выходить у основания башни.

Для основания вырезал из фанеры диск диаметром 60 см. Сделал U-образную форму сборки из 2.5 см трубопроводной арматуры. Посередине поставил 3.5 см тройник. Теперь он может свободно поворачиваться, а также позволяет поднимать и опускать башню. В деревянном диске просверлил отверстия для стальных вставок, чтобы зафиксировать его к земле.

На фото - верхняя часть с креплением основания. Думаю, вы уже догадались, как они будут стыковаться вместе. Представьте себе трехметровую трубу, соединяющую обе части.

Так как строил ветрогенерор дома, а использовать собирался в горном домике, решил повременить с покупкой опорной трехметровой трубы, пока не приеду к месту. Это означало, что конструкция будет собрана лишь частично, а поэтому провести надлежащее испытание перед установкой на месте не получится. Конечно, такой поворот меня немного беспокоил, поскольку до последнего момента не мог быть уверен до начала испытаний, действительно ли подтвердятся все мои расчеты и система заработает надлежащим образом.

Затем покрыл все деревянные части несколькими слоями белой краски, оставшейся у меня после ремонта, чтобы защитить древесину от дождя и гниения. Прикрутил крылья, добавил к хвостовой части противовес, чтобы сбалансировать систему.

Меня разбирало любопытство, как это все-таки будет работать. Чтобы протестировать систему, выйдя на улицу одним ветреным днем, просто поднял повыше над головой. Лопасти раскрутились за считанные секунды (без подключения к генератору). Я держал в своих руках бешено вращающуюся юлу смерти, не зная, как опустить ее, чтоб лопасти не четвертовали меня. К счастью, в какой-то момент порыв ветра стих и мне удалось остановить эту махину. Вряд ли еще когда-нибудь повторю эту ошибку.

Батареи и электронная система управления

Теперь, когда все механические части готовы, настало время приступить к пятому пункту моего плана - электронная система.

Ветровая электростанция состоит из ветровой турбины; одной или нескольких батарей хранения энергии, произведенной генератором; блокирующего диода, предотвращающего вращение двигателя от запасенной электроэнергии аккумулятора и балластной нагрузки избыточной энергии, когда батареи полностью заряжены; контроллера заряда для запуска всей системы.

Есть много контроллеров солнечных и ветряных электростанций. Anyplace предоставляет механизмы систем получения альтернативной энергии, которые продаются на Ebay. Я решил все же попробовать сделать контроллер своими руками. Погуглив немного, нашел много информации, в том числе некоторые полные схемы контроллера. Они показались не сложными, поэтому довольно легко собрал свой блок.

Так как увлекаюсь электроникой с раннего детства, множество компонентов у меня уже было. Поэтому осталось прикупить самую малость, чтобы завершить систему. Немного изменил схему в соответствии с имеющимся запасом, чтобы использовать уже имеющиеся компоненты. Но все же, мне пришлось купить реле.

Моя схема контроллера



Как уже говорил выше, пришлось изменить найденную схему под себя, чтобы использовать детали, которые у меня есть. Совсем не обязательно все точно дублировать. Большинство значений резисторов не являются критическими. Если у вас есть соответствующие знания, вы можете подобрать свои оптимальные варианты. Не бойтесь экспериментировать.

Решите ли вы купить готовый контроллер, или сделать его самостоятельно, он обязательно необходим для ветроустановки, так как должен контролировать напряжение батареи, либо направлять энергию туда для подзарядки, или балласту избыточной энергии, когда аккумулятор полностью заряжен (чтобы предотвратить чрезмерную зарядку и поломку батареи).

Так выглядит мой контроллер, который я сделал сам. При первоначальном тестировании просто закрепил его болтами к фанере. Впоследствии закрою защищенным от непогоды корпусом.



Наконец, все элементы готовы. Осталось отвезти их в мой домик в горах и установить. Все части устройства аккуратно упаковал, собрал необходимые инструменты, приготовился к поездке с надеждой на этот раз получить электричество для своего удаленного домика.

Окончательная сборка установки

После прибытия на место моей первой задачей было создание, а затем крепления несущей башни ветряка. В ближайшем магазине приобрел трубу три метра длиной, 35 мм толщиной, чтобы сделать стояк. Сборка прошла быстро. Я использовал нейлоновые веревки и деревянные колья, чтобы с четырех сторон закрепить стояк.

Это крепление верхней части башни. Немного подумав, приспособил металлические скобы, чтобы закрепить веревки к трубе. Позже планирую заменить веревку стальными тросами. Но чтобы проверить работоспособность системы это было более чем достаточно.

Диск основания башни лежит прямо на земле. Провод выйдет через отверстие наружу для подключения турбины к контроллеру. Чтобы протянуть провод через трубу, воспользовался жесткой проволокой – одним концом проволоки прикрутил провод, вставил проволоку в трубу и протянул провод.

Заработало! Хотя ветерок этим днем был совсем небольшим, лопасти отлично разогнались.

Фото остальных устройств: контроллер, аккумулятор, электроника. 120 вольтный инвертор подключен к батарее, а также мультиметр для отслеживания напряжения батареи и выходного напряжения из ветрогенератора. Помимо этого, к инвертору подключено зарядное устройство, преобразующее 120 вольт переменного тока.

Крупным планом использованная электроника. По данным мультиметра, ветряк вырабатывает 13,32 вольт. Электробритва и зарядное устройство – тестовые приборы, обеспечивающие нагрузку на систему через инвертор переменного тока.

Разумеется, оставлять всю электронику вот так вот на фанерной доске под открытым небом довольно опасно. При таком то высоком напряжении тока, да множестве соединений проводов опасность короткого замыкания слишком высока. После первого тестирования подберу хороший удлинитель и перенесу устройства в защищенное место.

Наконец установка моего самодельного ветряка закончена! У меня есть электричество! Теперь смогу зарядить свой телефон, фотоаппарат, подключить ноутбук и прочую бытовую технику. И больше не зависеть от традиционных источников питания, по крайней мере, пока дует ветер.

Читайте также:   Ответы на часто задаваемые вопросы

Видео от ютубера Аромала. Интересно, что его ветряк работает даже в лесу, под деревьями, где кажется, и ветра то нету.

vetrogeneratorsvoimirukami.ru

подробная инструкция по сборке вертикального ветряка

Если раньше ветряки можно было встретить не часто, то сегодня эта сфера активно развивается и опыт по созданию приобрели многие.

Область применения устройств разнообразна: они обеспечивают электричеством дома, качают воду, напрямую к ним подключают сельскохозяйственное оборудование (например, дробилки) и нагревают ёмкости с водой, которые могут стать аккумуляторами тепла для жилища.

Промышленные модели всем хороши, кроме стоимости, поэтому рассмотрим, как сделать ветрогенератор (ветряк) для частного дома своими руками и что для этого потребуется.

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

  • Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.
  • На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
  • Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
  • Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
  • Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
  • Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается. Обычно делают небольшой флюгер и поворотный механизм.
  • Мачта – или опора, на которой будет закреплён пропеллер. На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

  • Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
  • Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
  • Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Мощность устройства

Во-первых, нужно определить, какой мощности ветряк требуется, с какими задачами и нагрузками он должен справляться.

Обычно альтернативные источники энергии устанавливают, как дополнительный, который только помогает основному энергоснабжению.

И агрегаты мощностью от 500 Вт – это уже неплохо.

Для отопления небольшого дома понадобится около 2-3 кВт.

Но мощность ветряка зависит от 2 факторов:

  1. Диаметра лопастей.
  2. Скорости ветра.

Желаемое соотношение можно определить по таблице для горизонтальных устройств (на пересечении скорости ветра и диаметра лопастей – мощность в ваттах).

Скорость ветра/Диаметр лопастей 3 4 5 6 7 8 9 10 11
3 8 15 27 42 63 90 122 143
13 31 61 107 168 250 357 490 650
30 71 137 236 376 564 804 1102 1467
53 128 245 423 672 1000 1423 1960 2600
83 196 383 662 1050 1570 2233 3063 4076
120 283 551 953 1513 2258 3215 4410 5866
162 384 750 1300 2060 3070 4310 6000 8000
212 502 980 1693 2689 4014 5715 7840 10435
268 653 1240 2140 3403 5080 7230 9923 13207

Например, если чаще всего дуют ветра от 5 до 8 м/с, а нам нужно, чтобы ветряк выдавал 1,5 – 2 кВт, то нужно рассматривать конструкции диаметром от 6 м.

Лопасти

По форме лопасти могут быть:
  1. Крыльчатого вида.
  2. Парусного типа.

Парусные – плоские, это менее продуктивная схема. Они не учитывают аэродинамические силы, а вращаются только под напором ветряного потока.

Только 10 % энергии ветра будет преобразована в электрическую.

У крыльчатого типа наружные и внутренние поверхности различаются по площади. Также важно расположить лопасти под углом 6-10 ° к ветру.

Какой материал использовать на лопасти

На старинных мельницах изготавливался тонкий деревянный каркас из жердей с перемычками, на который натягивались полотняные «крылья». Когда ткань ветшала, её заменяли. Как вариант, можно использовать плотные материалы, такие, как брезент.

Но есть и альтернативы, как можно сделать лопасти для ветрогенератора своими руками:

  • Для небольшого пропеллера можно сделать пластиковые лопасти, разрезав на части трубу ПВХ.
  • «Паруса» вырезают из фанеры.
  • Крупный агрегат можно снабдить лопастями из деревянных досок (не важно, что каждая лопасть будет тяжёлой, главное, чтобы они уравновешивали друг друга).
  • Можно использовать лёгкий металл, например дюралюминий.

Если ветер в местности порывистый, предпочтительнее делать увесистые лопасти, тогда система будет работать более стабильно.

Диаметр используемой трубы должен ровняться пятой части её длины. Отрезок разрезается вдоль на 4 части, в основании вырезается квадрат 5х5 (это будет место крепления), а затем делается косой срез, заужающий лопасть от основания к концу. Рваный край обрабатывается наждаком.

Для тех, кто любит путешествовать, ходить в походы или на рыбалку, такое устройство как электрогенератор на дровах будет просто незаменимым. Что это такое и как изготовить такой генератор своими руками, читайте далее.

Как организовать отопление без газа и дров, читайте тут.

Наверняка, вы слышали, что в военные времена выпускали автомобили, которые ездили на дровах. В чем состоит актуальность газогенератора в наше время, читайте в этой теме: https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/gazogenerator-svoimi-rukami.html. А также вы найдете инструкцию по изготовлению агрегата своими руками.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

  1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
  2. Прочный пластик (два диска диаметром 60 см).
  3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
  4. Для основы – ступица автомобильная.
  5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

  1. Лобзик.
  2. Болгарка.
  3. Дрель.
  4. Отвёртка.
  5. Ключи.
  6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

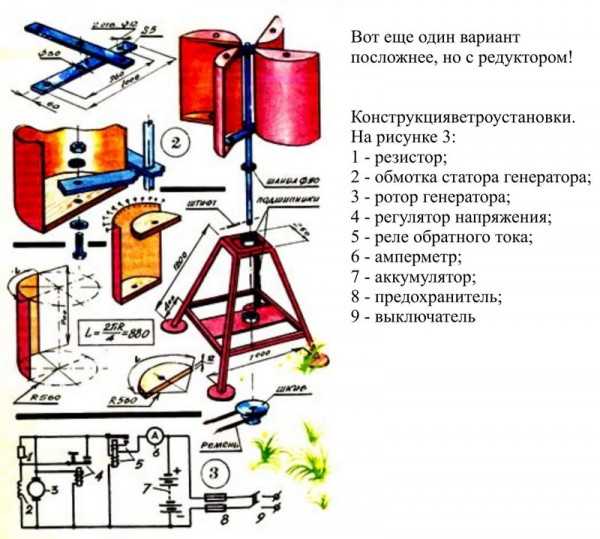

Чертеж ветрогенератора

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

  1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
  2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
  3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
  4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
  5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
  6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
  7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
  8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

  • На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
  • Над ним закрепляется гайками ступица.
  • В ступице 4 шпильки. На них закручивается генератор.
  • Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
  • На вторую пластину ротора закрепляется лопастная турбина.
  • От статора провода клеммами подключаются на регулятор напряжения.

Монтаж установки, которая превратит ветер в энергию

Чтобы установить собранную конструкцию на длинной мачте (а она будет довольно тяжёлой), нужно сделать следующее:

  1. В земле бетонируется надёжное основание.
  2. Во время заливки, в него вливают шпильки для крепления мощного шарнира (легко делается своими руками).
  3. После полного затвердевания, шарнир одевается на шпильки и закрепляется гайками.
  4. Мачта крепится к подвижной половине шарнира.
  5. В верхней части мачты при помощи фланца (приваривается), крепятся три – четыре растяжки. Понадобится стальной трос.
  6. За один из тросов мачта на шарнире поднимается (можно тянуть автомобилем).
  7. Растяжки фиксируют строго вертикальное положение мачты.

Ветряк из тракторного генератора

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Сейчас все больше людей проявляют интерес к альтернативным источникам энергии. И частный дом – отличное поле для экспериментов. Альтернативная энергия своими руками: использование ветра, геотермальной энергии, биогаз и другие варианты, их плюсы и минусы.

Как утеплить трубы в земле своими руками, читайте в этой рубрике.

Видео на тему

microklimat.pro
