Вездеходы своими руками из мотоблока – Самодельный вездеход из мотоблока — своими руками, ход работы

Самодельный вездеход из мотоблока — своими руками, ход работы

Мотоблок – одна из самых удачных конструкций агротехники. Именно поэтому народные умельцы научились создавать на ее основе другие транспортные средства – болотоходы, каракаты и др. Не взирая на синонимичность на первый взгляд этих понятий, все они имеют свои нюансы и адаптированы под специфические условия эксплуатации. О сходствах и отличиях между самодельными видами транспорта из малой агротехники и пойдет речь в данной статье.

Самодельный вездеход на базе мотоблока своими руками

Классическое определение мотовездехода гласит, что это автомобиль или иной вид транспорта для езды по бездорожью и трассам с любым дорожным покрытием. Вездеход на основе легкой и средней сельскохозяйственной техники, относится к категории мини вездеходов, обладающих малыми габаритами и сниженным весом.

Перед началом изготовления мини вездехода своими руками нужно:

• найти исправный дизельный или бензиновый мотор, тяговый потенциал которого позволит не только перемещаться, но и транспортировать водителя;
• определиться с типом ходовой части. Она может быть гусеничной и колесной. Гусеничный мини вездеход более проходимый. Однако его исполнение всегда на порядок сложнее, да и процесс управления может оказаться не под силу человеку с первичными техническими знаниями.

Пошаговая инструкция для изготовления самодельного вездехода

1. Создание основания конструктива вездехода. Желательно брать уже готовые рамы, например, со старой мототехники типа УРАЛ или ИЖ. Благодаря им будущий вездеход будет прочным и маневренным;
2. После рамы переходим к заднему мосту. Стойка, покос и втулки руля собирают воедино две подвески – заднюю и переднюю;
3. На этом этапе собирается колесная база вездехода. В качестве нее подойдет бывшая в употреблении запаска с грузовых машин. Если на них установить камеры низкого давления, вездеходу будет гарантирована отменная управляемость и маневренность. Об их пошаговом выполнении мы поговорим под конец статьи;
4. Интеграция в сборную конструкцию двигателя, без которого мини вездеходы на колесах не смогут выполнять свою функцию;
5. После инсталляции моторной системы самоделка дополняется трансмиссией, выхлопными элементами и тормозами, которые для снижения силовых и временных затрат могут быть взяты со старого автомобиля или мотоцикла.

Вслед за сборкой переходят к полевым испытаниям собранного своими руками агрегата, успешность которых – предпосылка к полнорценной эксплуатации.

Каракат на основе культиватора: отличительные черты и сборка

Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

• увеличенная колесная база с ременным сцеплением;
• громоздкость;
• расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

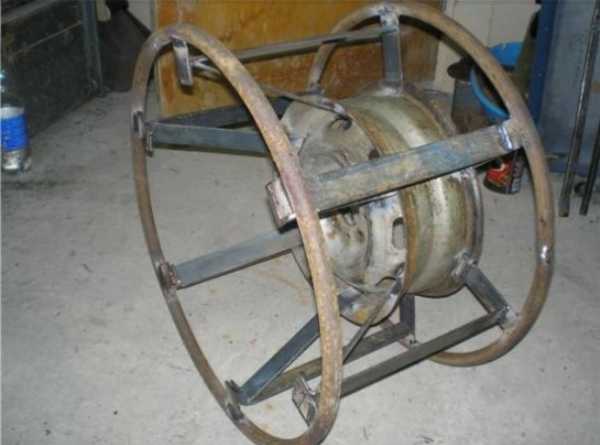

1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

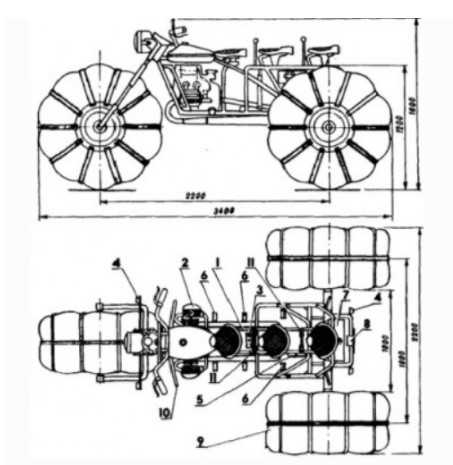

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

• варим раму из металлического профиля или труб;
• устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
• передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
• двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
• поставить скаты и переходить к тестированию каракарта.

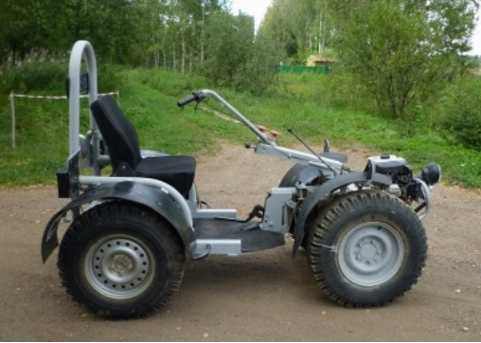

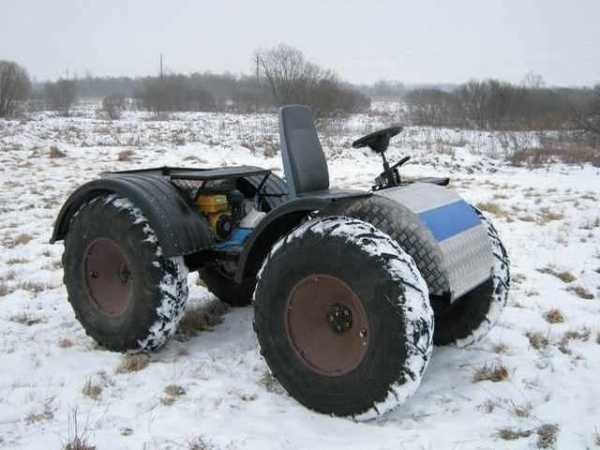

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

• модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
• переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
• монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
• инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

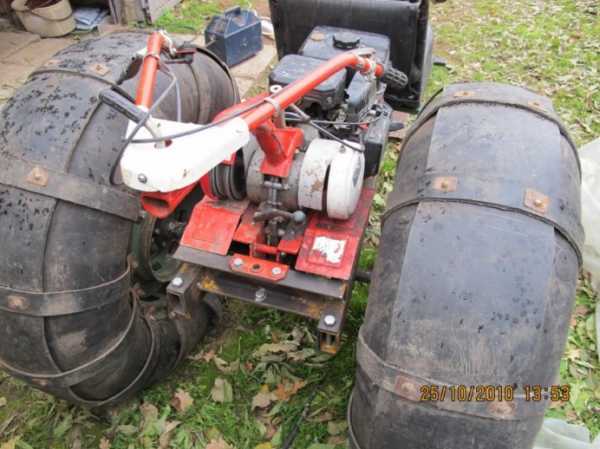

Болотоходы и пневмоходы как доработанная версия вездеходов

Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

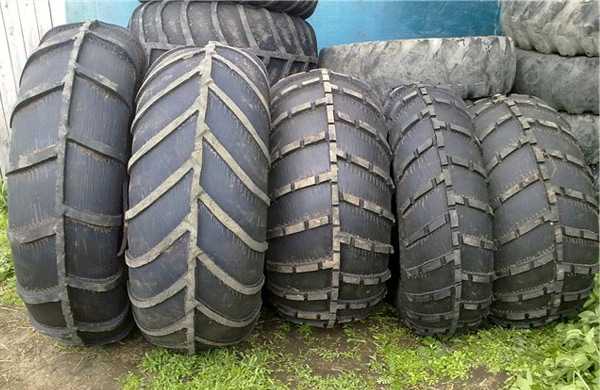

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см

2) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

Ход работы:

• • находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
  • удаляем проволочный корд по всему периметру заготовки;
  • подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

• • после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

• • переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

• собираем запаску;
• накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода.

Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

sadovaja-tehnika.com

Вездеход из мотоблока своими руками

Самодельный мини вездеход 4 х 4 сделанный из мотоблока: подробное описание постройки вездехода своими руками.

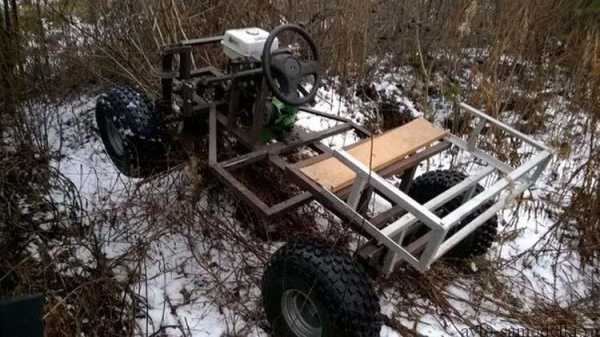

Умелец сделал самодельный мини вездеход с колёсной формулой 4 х 4, из старого мотоблока, благодаря малому весу проходимость у вездехода отменная. Мощность двигателя 7 л.с, её вполне достаточно для такой простой и лёгкой конструкции. От двигателя крутящий момент передается цепной передачей на передний и задний мосты, установлены шины низкого давления от квадроцикла.

Для постройки вездехода использованы материалы:

• Двигатель от мотоблока Аврора-800 мощностью в 7 л.с.
• Цепь от мотоцикла Иж.
• Звезда на 21 зуб.
• Колеса с квадроцикла.
• Рулевая рейка и Кулаки от ваз 2108.
• Полуоси от ваз классика.
• Профильная труба.

Теперь рассмотрим подробно конструкцию самоделки.

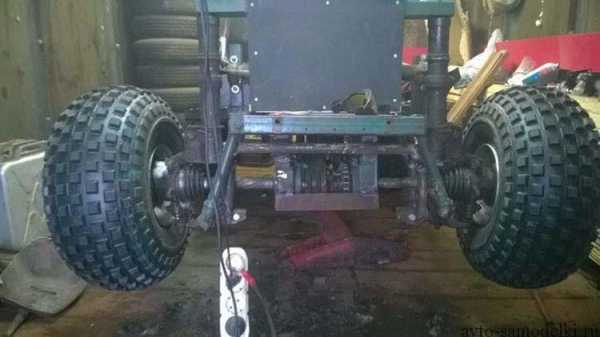

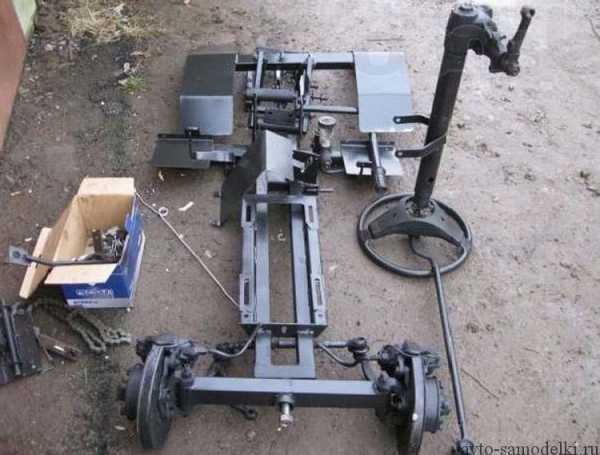

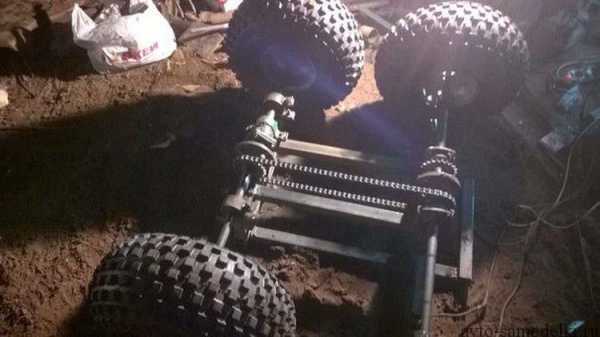

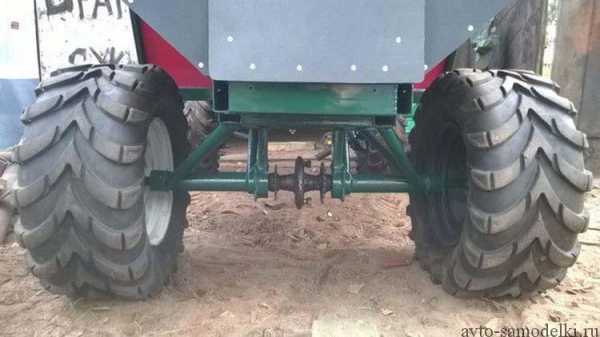

Вот показан передний мост.

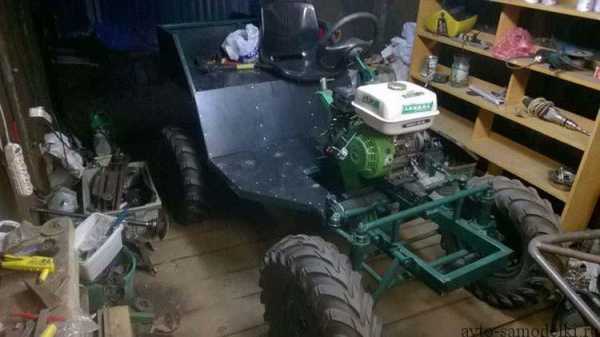

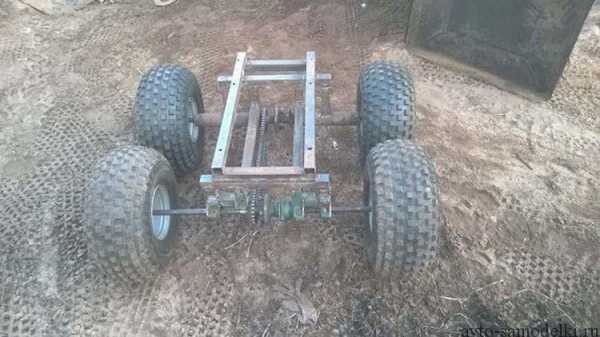

Рама сварена из профильной трубы.

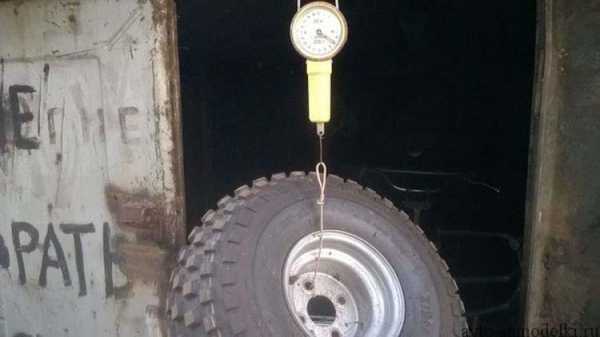

Весит одно колесо — 7 кг.

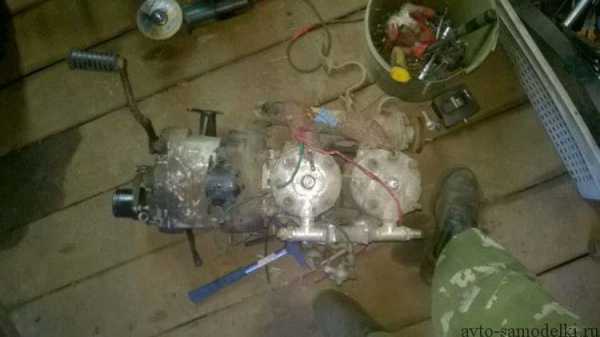

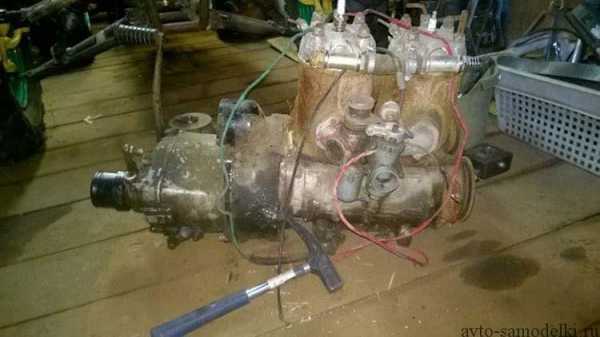

Двигатель от мотоблока.

Кузов обшит пластиком толщиной в 4 мм.

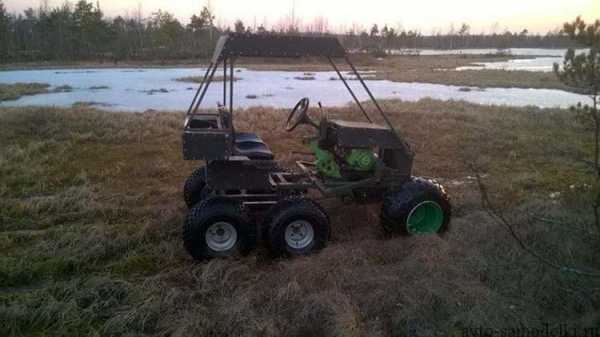

Автор провёл испытания с колесной формулой 6х6, но мощности двигателя было недостаточно, и пришлось отказаться от данной затеи.

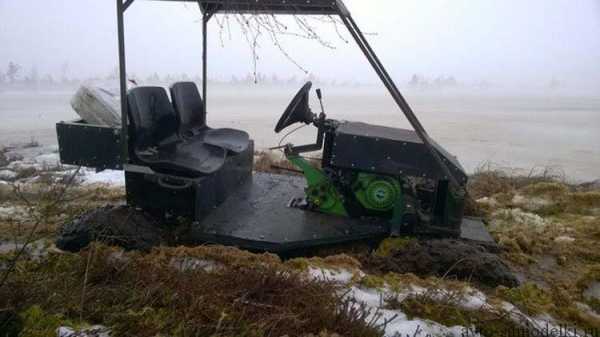

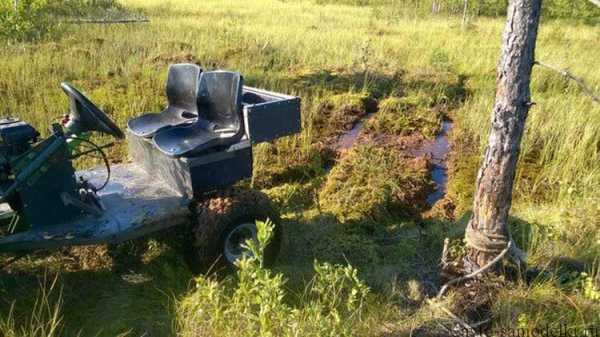

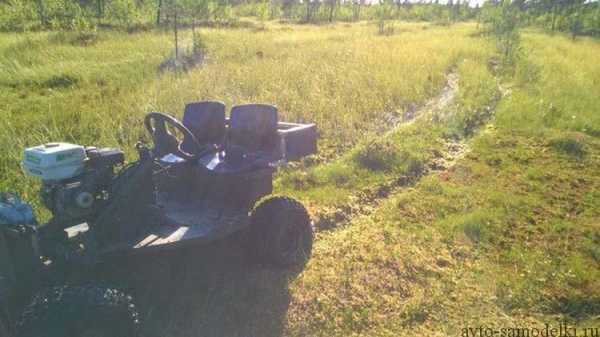

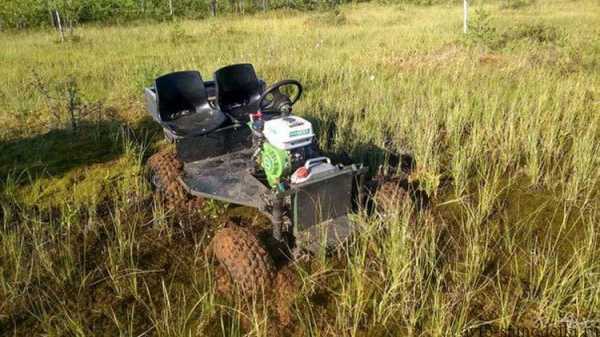

Небольшой тест драйв по болоту.

Максимальная скорость до 20 км в час, можно увеличить скорость изменив передаточное число, но тогда понизится тяга вездехода.

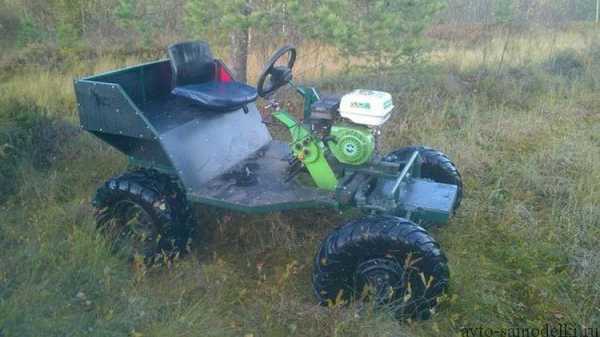

В итоге получился шустрый мини вездеход, на нём можно поехать покататься по бездорожью или сгонять на рыбалку.

Поделиться в соц. сетях

avto-samodelki.ru

Вездеход из мотоблока

Каждый рыбак либо охотник да и просто сельский житель мечтает о вездеходе чтоб на рыбалку и зимой и летом, по грибы в лес да по ягоды. По проселочной дороге в распутицу только на тракторе пробраться можно да не у каждого он есть, а вездеходы по цене как мерседес что же делать простому мужику коль ни к чему не подступиться, как и во все времена проявлять свою смекалку и находчивость. В наше время в сельской местности очень популярен мотоблок, так как в основном все занимаются частным хозяйством и имеют данный агрегат. Применяют при всех видах работ будь то пахота, культивирование, транспортировка грузов. Как бы хорош не был железный конь до вездехода не дотягивает вот и конструируют в деревне мужики вездеходы из мотоблоков. По проходимости утрет нос заводским разработкам, а самое главное как конструктор перекинул двигатель на блок паши культивируй, надо в лес опять снял поставил на вездеход двигатель и вперед. Даже плавать может за счет катков сделанных из ГАЗ 53 баллонов очень хорош во время зимней рыбалки в случае наезда на полынью не провалишься. Вот и наш автор вдохновившись идеями сельских мужиков решил сделать вот такой вот вездеход

И так что же понадобилось автору для сборки вездехода

Инструменты: сварочный аппарат, дрель, болгарка, набор ключей ,молоток, отвертка, кусачки.

Материалы: мотоблок, трубы квадратного и круглого сечения, уголки, болты, шурупы, камеры ГАЗ 53, диски от жигулей, рулевая колонка, ступицы, тяга, арматура, стальная проволока.

Итак чем же руководствовался наш автор в разработке данного агрегата это конечно же чертежи и наброски

Первое основа основ это конечно же рама. Автор нарезает по размерам заготовки труб и уголков,затем все сваривает в единый остов

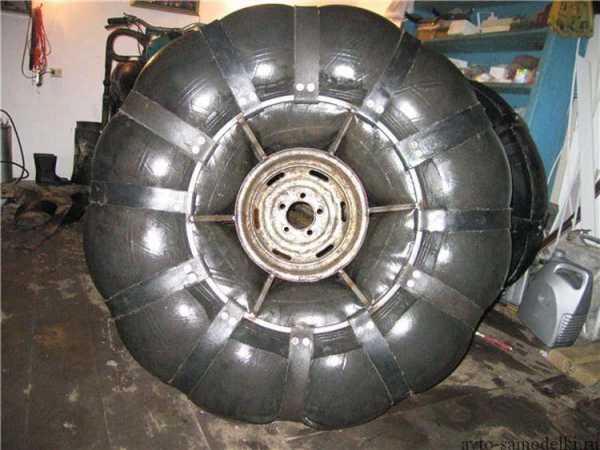

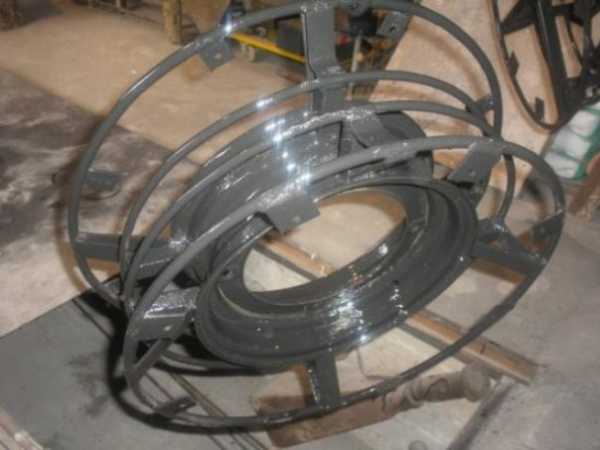

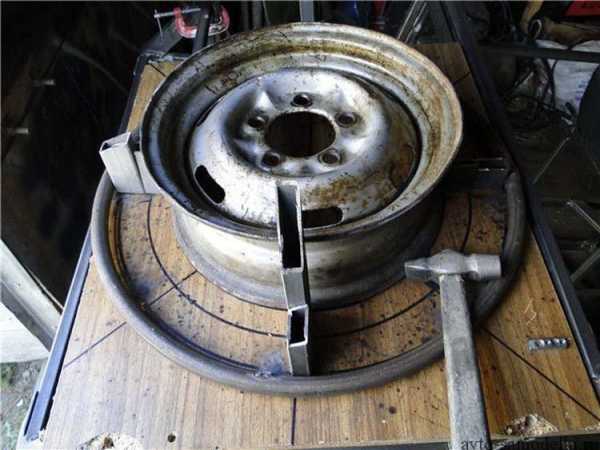

Рама готова далее делает катки за основу были взяты диски от жигулей, на диск наваривается стальная арматура и проволока как показано на фото


После того как диски готовы автор надевает на них камеры от машины ГАЗ 53

И в конечном итоге получается вот такой вот замечательный каток которому не страшны наши дороги

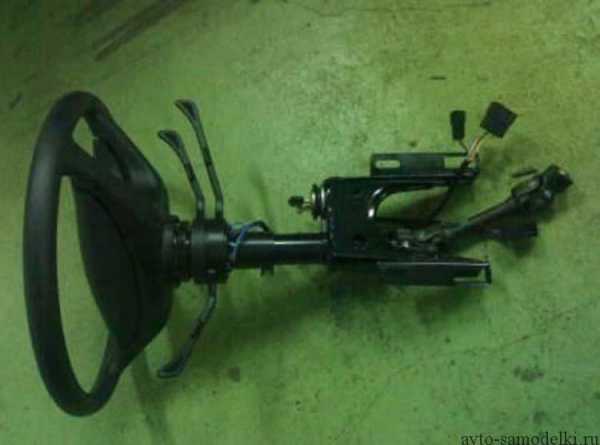

Далее установлено было рулевое управление ,снятое когда то автором со стареньких жигулей и бережно хранилось в гараже


Затем вся конструкция подверглась шлифовке, грунтовке, и покраске

Затем были поставлены колеса тормозной барабан от мотоцикла восход, подсоединены все приводы

Последний этап автор устанавливает двигатель от мотоблока свинтил поставил на вездеход, а при надобности в течении десяти минут перекинул обратно, очень удобно.

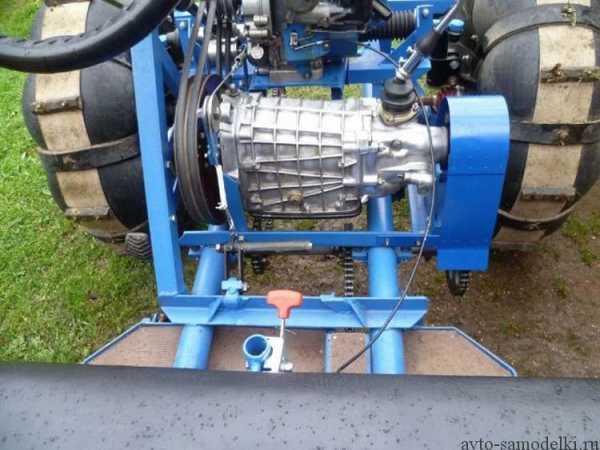

Так же в последствии автор автор поставил коробку передач от стареньких жигулей четыре скорости, для равномерного распределения тяговых усилий

Поставил генератор и аккумулятор, для того чтобы установить фары, теперь можно и ночью гонять не страшно

И как полагается после сборки вездехода нужно испытать на что он способен, и автор седлает железного коня и покатил в лес

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Вездеход из мотоблока своими руками

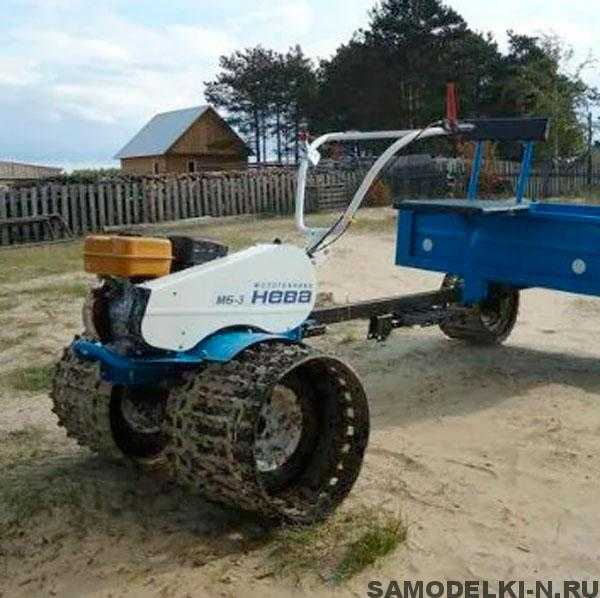

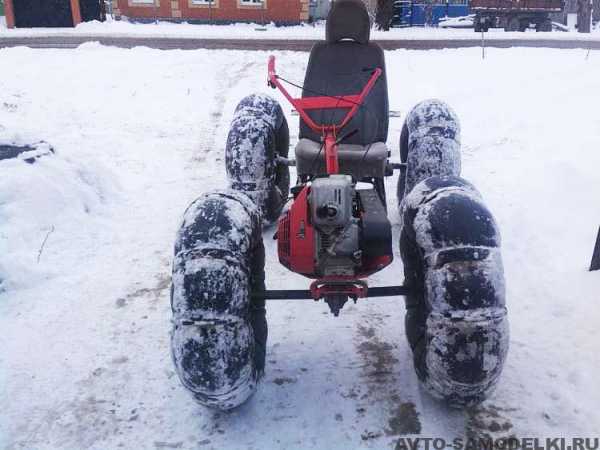

Самодельный мини вездеход сделанный из мотоблока «Нева».

Из обычного мотоблока, можно сделать отличный мини вездеход для поездок по бездорожью.

Для постройки такой самоделки, понадобится мотоблок с прицепом тележкой, немного его доработав, получится отличное транспортное средство для передвижения по снегу, грязи и песку.

Для переделки мотоблока, понадобится любая гусеница от снегохода или мотобуксировщика, если таковой нет, то подойдёт транспортёрная лента (на транспортёрную ленту нужно установить самодельные траки, зацепы сделанные из металлического уголка).

Процесс переделки следующий:

Берём гусеницу, разрезаем её по длине окружности колеса и одеваем на колёса мотоблока, гусеницей нужно плотно обтянуть колесо, концы гусеницы соединяем между собой болтами, шайбами и гайками. Колёса желательно использовать максимально большого диаметра, чем больше тем лучше.

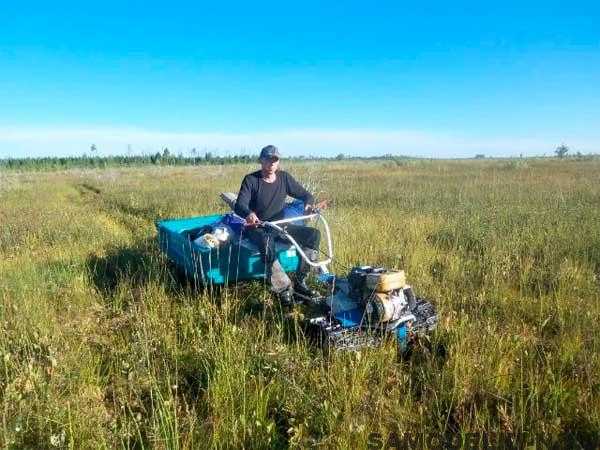

В результате, получаем вот такой мини вездеход как на фото. Широкие протекторы гусениц значительно увеличивают его проходимость по песку, грязи и снегу.

Таким нехитрым способом, с помощью гусениц, увеличиваем размер колёс и площадь контакта колеса с поверхностью грунта.

Минимум переделок и самодельный вездеход готов! Теперь можно смело отправляться по бездорожью в самые труднодоступные места — за ягодами, грибами, можно отправиться к речке на рыбалку или просто покататься.

Самоделку также можно использовать как снегоход, такая техника будет передвигаться по умеренному снегу и по льду.

При необходимости, гусеницы в любой момент можно снять и использовать мотоблок по его предназначению.

Предлагаем посмотреть видео: поездка на самодельном вездеходе из мотоблока.

samodelki-n.ru

Вездеход из мотоблока своими руками (18 фото)

Простой самодельный вездеход сделанный своими руками из мотоблока: фото и описание самоделки.

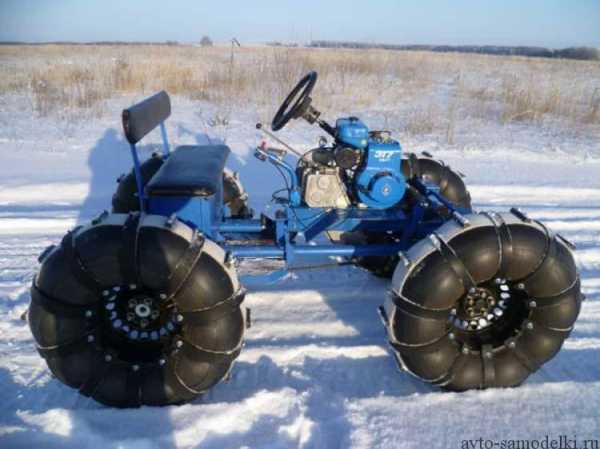

Автор собрал лёгкий колёсный вездеход для поездок по бездорожью на рыбалку, в лес по грибы, ягоды. Конструкция вездехода довольно проста, ДВС взят от мотоблока, при необходимости он быстро демонтируется и устанавливается обратно на мотоблок.

Материалы для постройки вездехода:

• Двигатель и редуктор от мотоблока.
• КПП от Жигулей.
• Звёзды и цепь от мотоцикла ИЖ.
• Профильные и круглые трубы.
• Камеры колёс от ГАЗ 53.
• Ступицы и колёсные диски ВАЗ.
• Рулевая колонка также от ВАЗ.

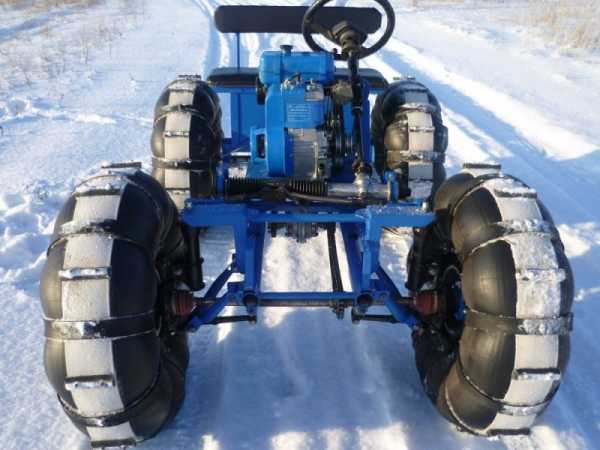

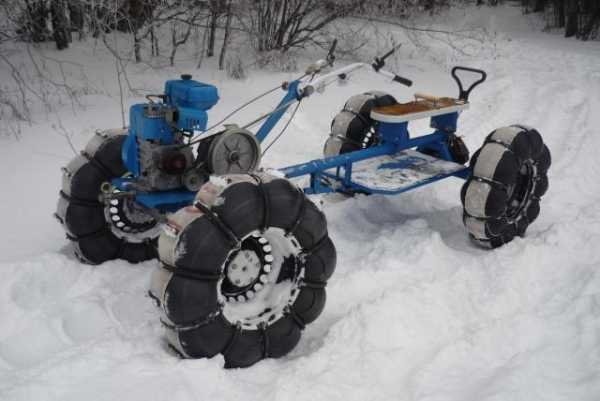

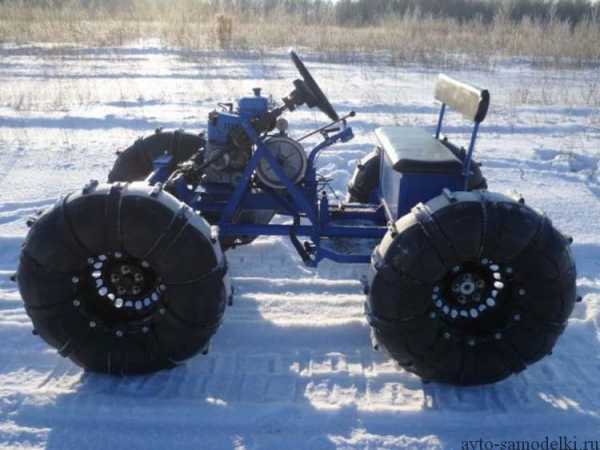

Из жигулёвских дисков сделаны катки.

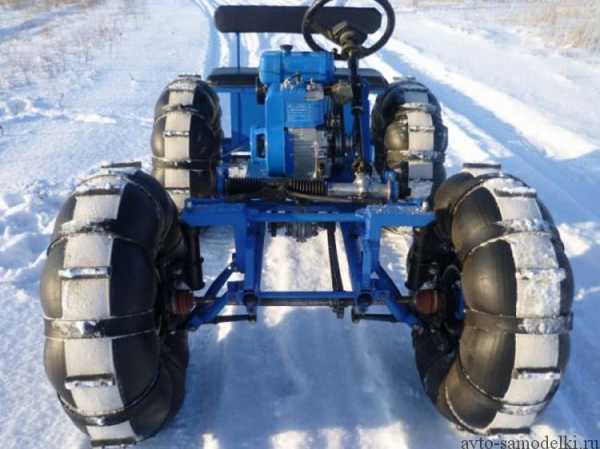

На катки одеты камеры от ГАЗ 53.

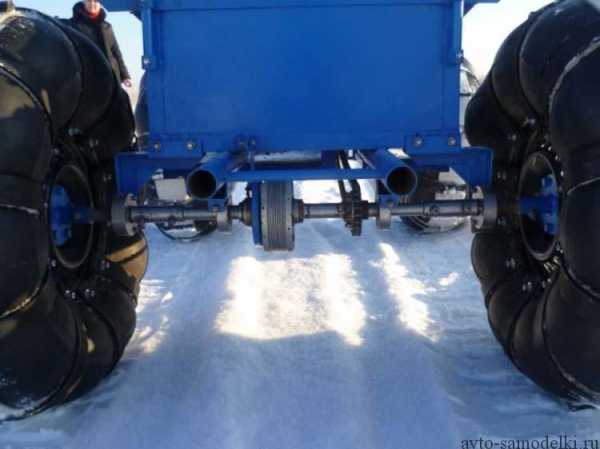

Установлен редуктор от мотоблока.

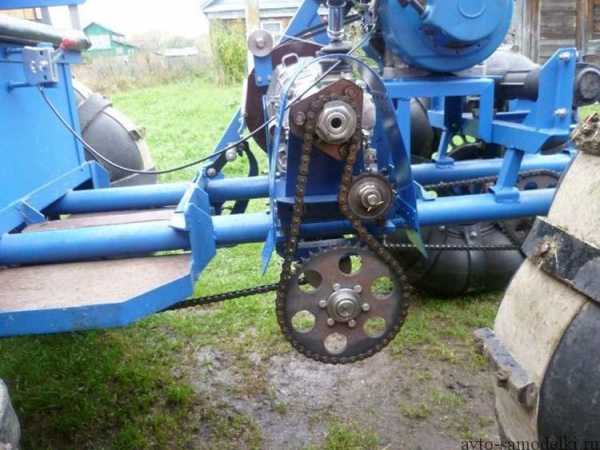

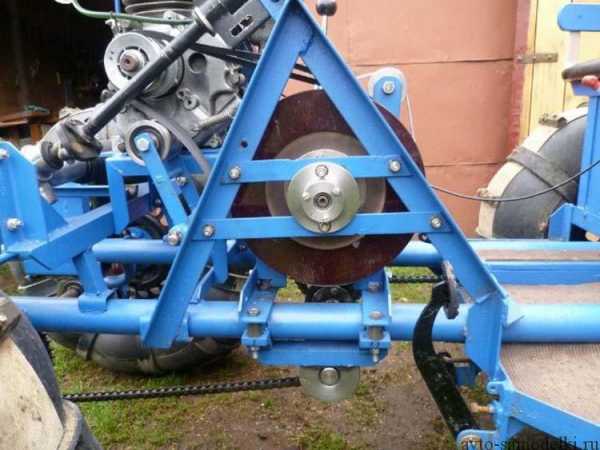

От КПП на редуктор идёт цепная передача.

Автор дополнительно установил автомобильный генератор.

От двигателя на КПП идёт ременное сцепление.

Вездеход пневматик развивает скорость до 40 км/ч.

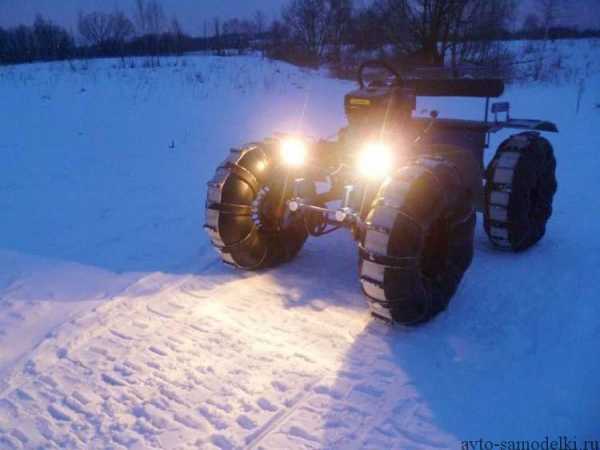

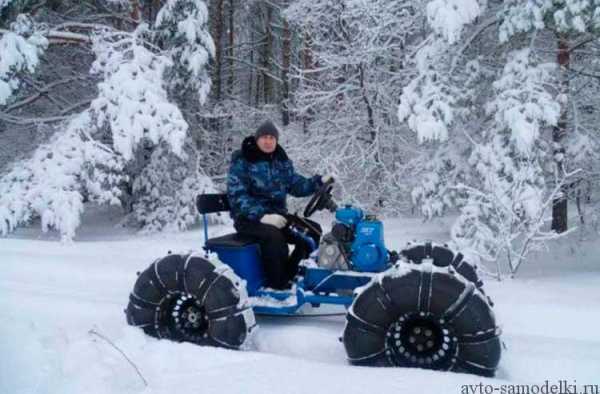

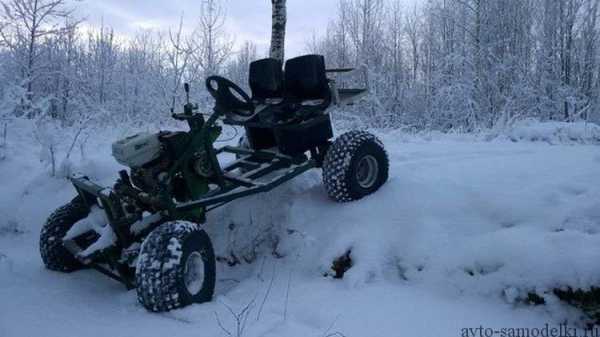

На фото: автор на своём самодельной вездеходе в заснеженном лесу.

Поделиться в соц. сетях

avto-samodelki.ru

Вездеход из мотоблока своими руками фото и видео

Вездеход из мотоблока – популярная переделка, позволяющая получить транспортное средство повышенной проходимости. Бездорожье – проблема российских просторов, а вот вариантов решения проблем не так уж много. То, что предлагают нам производители, к сожалению, имеет высокую себестоимость. Найти в предложениях экономичные, недорогие экземпляры невозможно.

Вездеход из мотоблока своими собственными руками можно сконструировать, по словам многих владельцев сельскохозяйственной техники. Как получить технику повышенной проходимости, идеально справляющуюся со стоящими задачами? Сделать вездеход из мотоблока можно на пневматике и гусеницах. Разберемся в преимуществах и недостатках каждого варианта.

Преимущества вездеходов

Собрать технику можно собственноручно – это весомый аргумент в пользу такого решения российской проблемы №1 – отсутствия нормальных дорог. Потребуются минимальные доработки, с которыми по силам справиться каждому. При этом техника решает многие проблемы владельца:

• преодоление трудных условий: погодных и дорожных;
• уменьшение расхода топлива;
• экономия средств на покупке дорогостоящей техники.

В результате несложных доработок вы получаете легкую, маневренную машину повышенной проходимости, которая в состоянии справиться даже с преодолением небольших водоемов. Использовать экземпляры из мотоблоков можно в любой сезон, они отлично ведут себя и на снегу.

Самодельный вездеход отличается компактностью и вариативностью: при желании ему быстро можно вернуть первозданный вид и использовать по прямому назначению: как мотоблок для обработки земли.

Свой вездеход из мотоблока: какой вариант выбрать и как сделать

Перед началом любого дела стоит определиться, какие задачи вы решаете переделкой техники. Исходя из этого проще определиться с типом необходимого вездехода. Варианты на гусеничном ходу подходят тем, кто уже имеет опыт работы с подобными механизмами. Не сталкивались никогда с техникой на гусеничном ходу – лучше начните с привычной пневматики, которую при желании можно будет и переделать.

От условий эксплуатации зависит многое. Какой вместимости должно быть полученное транспортное средство? Какова должна быть его грузоподъемность? Ответив на эти вопросы, вы сможете определиться с подходящими размерами. Эскизы и чертежи вездехода можно найти на сайтах, посвященных переделкам техники. При желании эскиз можно сделать и самому, разметив места установки важных элементов конструкции.

Учитывайте, что в результате переделки вы получаете мощную технику — не каждый двигатель годится для её создания. Обязательное условие для того, чтобы сердце вашей машины не сгорело при старте, – наличие системы принудительного охлаждения. Тип системы значения не имеет: вы можете использовать двигатель как с воздушным, так и с водяным охлаждением. Маломощные образцы можете сразу убирать в сторону – они не справятся с нагрузкой.

Важно!!! Если есть возможность, выберите двигатель, охлаждаемый водой, – такие экземпляры отличаются большей выносливостью. Обязательное условие – трансмиссия, которой должен быть оснащен мотоблок.

Использование техники по сезонам — также немаловажный фактор. Эксплуатация вездехода в зимнее время возможна лишь при установке четырехтактного мотора. Эти экземпляры лучше ведут себя даже при отрицательных температурах.

Следующий аспект выбора – тип двигателя. Вариантов всего 2: дизель или бензиновый. Выбор зависит от личных предпочтений, каждый тип имеет свои преимущества и недостатки.

Процесс переделки лучше разбирать на простых примерах. Идеальный вариант для первой переделки – легкий вездеход, иначе называемый каракат. Такие модели отличаются большими камерами, повышающими технические характеристики машины. Легкий вездеход может без проблем преодолеть даже сильное бездорожье. Идеален такой вариант для новичков, так как сделать его довольно просто. Техническая база их не сложна, поэтому этот вариант модификации мотоблоков очень популярен у владельцев техники.

Весь процесс рестайлинга проходит в 4 этапа. В итоге вы получаете надёжного помощника, отличающегося неприхотливостью и низкой себестоимостью.

1. Для начала выберите каркас для вашего вездехода. С этой целью часто используют рамы от старой техники: хорошие варианты на отечественных мотоциклах. Лучший экземпляр – из мотоцикла марки Иж – он отличается маневренностью. Подойдет решение тем, кто планирует на собранном вездеходе пересекать неровную местность.
2. Следующий этап – сбор заднего моста и подвески. Соединенный подкосом с рулевой втулкой и стойкой лонжерон — конструкция, позволяющая получить оптимальный вариант подвески. Такое решение идеально подходит для любого типа вездехода, обеспечивает ему мягкий ход и маневренность.

3. Далее приступаем к креплению колес. Для этих целей используют автомобильные камеры от грузовиков. Крепят камеру при помощи специальной запасной части из металла. Колесо оплетают поперек крепкими лентами. Лучшие экземпляры для колес вездехода можно найти на Уралах и КамАЗах, а также их прицепах. Удачно подобранные камеры позволяют повысить управляемость техники, а также повысить безопасность эксплуатации полученного вездехода.
4. В последнюю очередь устанавливают двигатель и необходимые системы. Двигатель мотоблока берется лишь после того, как колеса и подвеска установлены на места. Не забудьте подключить тормозную систему, сцепление и выброс газов. После завершения сборки надо провести тестирование. Полноценная эксплуатация возможна лишь при удачном тестировании техники.

Где и как используют самодельные вездеходы

Легкие вездеходы – техника, отличающаяся высокой проходимостью. Успешно выдерживают они испытание грязью, болотами. Преодолеть на такой машине можно даже небольшие речки.

Подобная техника отлично подходит тем, кто увлекается охотой или рыбалкой, — эти увлечения подразумевают перемещения на большие расстояния в условиях бездорожья, поэтому использование привычных автомобилей не всегда возможно. Вездеход, собранный своими руками, может развить скорость до 75 км/ч, доставив вас в нужное место даже при полном отсутствии дорог.

ВГД или самодельный?

Если желания возиться с запчастями нет, можно купить готовый вариант, не требующий ничего, кроме вложения денег. Более доступный по стоимости вариант лучше искать не в магазинах, а покупать бывший в употреблении.

У покупных вариантов много преимуществ: они не требуют времени на сбор, транспортировка их не доставит неудобства, а искать запчасти не придется. Более того, на такой вездеход производитель дает гарантию, потому в случае возникновения неисправности вы можете рассчитывать на помощь. Покупной вариант отличается удобством и комфортностью.

Какой бы вариант вы ни выбрали, в любом случае вы получаете надежного помощника, который с легкостью решит стоящие перед ним задачи, значительно упростит вашу жизнь.

Главная задача – правильный подбор необходимых запчастей. Выбирайте качественные покрышки: для более качественного сцепления и уменьшения веса колес их можно доработать, вырезав лобзиком прямоугольные отверстия по бокам. Чем меньше вес конструкции – тем больше проходимость техники.

rozarii.ru

Вездеход из мотоблока своими руками

Самодельный вездеход из мотоблока, сделанный умельцем своими руками: фото и описание конструкции вездехода.

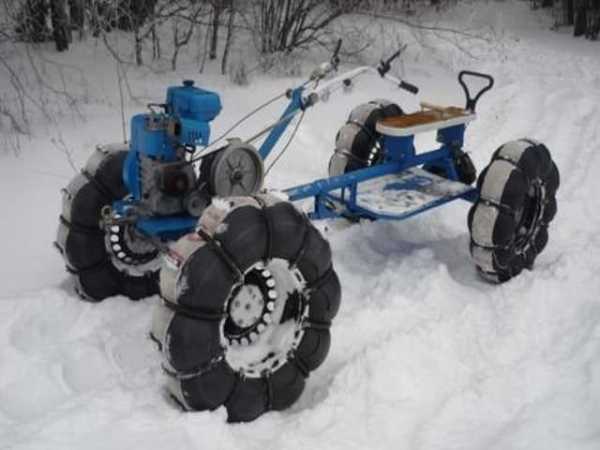

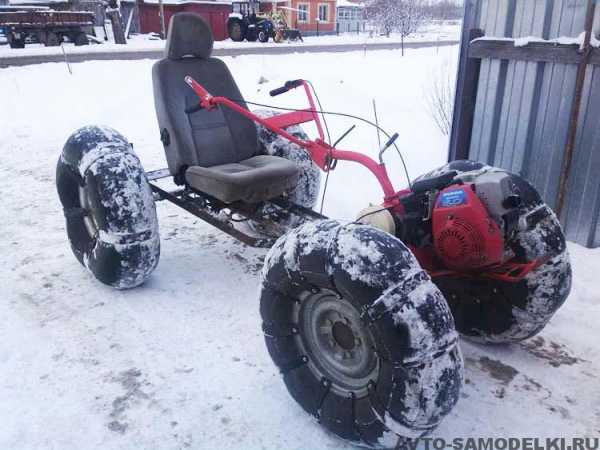

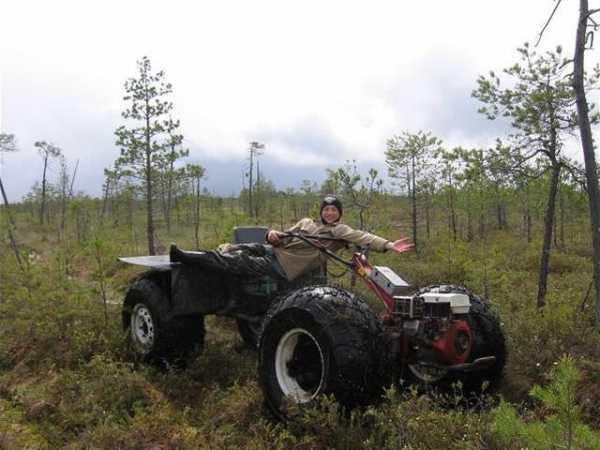

Оригинальное решение для своего мотоблока, придумал умелец Константин Федяев. Он построил транспортное средство повышенной проходимости, попросту говоря вездеход на шинах низкого давления.

Для постройки самоделки понадобился сам мотоблок с редуктором, а также камеры и колёсные диски от УАЗа. Камеры закреплены на дисках резиновыми стяжками.

Рама вездехода сварена из уголка, сидение взято от автомобиля.

По сути автор изготовил адаптер тележку для мотоблока, при этом конструкция вездехода разборная, при необходимости, мотоблок можно снять и использовать по его прямому предназначению.

Скорость движения повысилась за счёт больших колёс, вездеход едет довольно бодро, да и вся конструкция получилась довольно лёгкой.

В результате получился вот такой колёсный мини вездеход для поездок по снегу, грязи и бездорожью. На нём можно поехать на зимнюю рыбалку и быстро передвигаться по льду, или отправиться в лес за дровами. Конструкция самоделки проста и практична, такой транспорт просто незаменим для жителя сельской местности.

Автор самоделки: Константин Федяев.
