Вибростол для тротуарной плитки своими руками: параметры, советы

Что можно предпринять, чтобы сэкономить свой бюджет при обустройстве участка, тропинок в саду и сделать красивый и удобный подъезд к гаражу? Одним из вариантов является самодельный вибростол. С его помощью вы сможете изготавливать плитку разных размеров и расцветок.

Вибростол – это так называемая столешница, которая находясь под воздействием электродвигателя, вибрирует и приводит к вибрации формы с раствором для плитки.

Если вы решите производить плитку только для себя, то вибростол можно изготовить небольших размеров, чтоб он не занимал много места.

Стандартные параметры вибростола

Оптимальным размером рабочей поверхности вибростола считается 600х600 сантиметров. В качестве станины стола можно использовать подручные прочные металлические листы или старую столешницу.

В любом случае используйте такой материал, чтобы после окончательного приготовления плитки, он вам пригодился для других работ и не пылился в сторонке без дела.

Следует учесть, что качество вашей плитки будет напрямую зависеть от материалов, из которых она будет изготавливаться. Поэтому рекомендуем все основательно просчитать.

Количество получаемой плитки складывается из количества форм, купленных в качестве заготовок под плитку. Сразу же после изготовления вы не сможете вытащить готовый продукт из формы, ему надо основательно полежать в свое форме около 24 часов.

То есть, если вы купите 50 форм, то в день сможете производить не более 50 штук плиток.

Производство вибростолов

Итак, какие первоначальные задачи необходимо решить перед началом работ по изготовлению вибростола:

  • Необходимо приобрести пружины, с помощью которых стол будет легко вибрировать и не заваливаться из стороны в сторону. Аналогом пружин служат канаты или прочные цепи, но в таком случае столешница по своим размерам должна быть шире каркаса и соединяться с ним специальными направляющими.
  • Мотор закрепить нужно на специальную подставку под столом, либо на сам стол специальными жгутами так прочно, чтоб при вибрации не произошло разматывания. Мы рекомендуем на столешницу крепить только вибродвигатели, которые производились на заводе. Такие изделия оснащены эксцентриками, с помощью которых можно регулировать силу вибрации.
  • Для лучшего сцепления стола с каркасом приобретите перемычки, чтоб по своей прочности они выдерживали интенсивные вибрационные нагрузки.

Оптимальную высоту вибростола вы должны определить сами, в зависимости от своего роста и комплекции, так как комфортная работа добавит эффективности и продуктивности в изготовлении плитки. Обычно рекомендуется высота до одного метра.

После того, как вы определились с размерами, начинаем собирать вибростол, его обычно крепят на четыре ножки, в качестве которых используют б/у трубы, но только помните, что они должны быть с пружинами сходными по размеру. Пружины должны неплотно сидеть в трубах на высоте пары витков.

Либо в качестве ножек используют уголки, сваренные между собой в каркас. Но в таком случае пружины нужно будет с помощью сварки соединить с каркасом, либо вырезать небольшие отрезки из труб и уже в них вставить пружины, а сами трубы приварить к каркасу.

В любом случае, вибростол должен устойчиво стоять, не шататься и не заваливаться на бок. Здесь уже решаете вы сами, какого качества вы хотите сделать стол и сколько денег вы готовы в него вложить.

Если же изготавливать вибростол не входит в ваши планы, а плитку своими руками сделать желание есть, то тогда рекомендуем купить вибростол для плитки по объявлению на авито.

Таким образом, вы сэкономите свое время и непосредственно сразу начнете процесс изготовления плитки.

Классический вибростол имеет следующие размеры каркаса:

  • Ширина 0,5 м;
  • Длина 1 м;
  • Высота 1 м.

Важный совет: больше не значит лучше! Не думайте, что если вы сконструируете огромный стол, то будете производить большой объем плитки.

Чем больше стол, тем значительно труднее добиться равномерной вибрации посредством обычного мотора. В такой ситуации вам придется потратиться и купить мощный вибродвигатель.

Вибростол из автомобильных шин

Интересным решением стало изготовление стола из бывших в употреблении автомобильных шин. У любого водителя найдется такой материал. И не придется искать трубы или металлические уголки.

Чтобы изготовить такой вид вибростола, вам понадобится 3 шины. Соедините их между собой в четырех местах болтами. Мотор крепим к нижней крышке стола, ровно посередине. Таким образом, ваша конструкция будет устойчива.

Подведем итоги.

Мы привели вам несколько примеров по изготовлению вибростолов. В ход могут пойти все подручные средства, которые есть в вашем гараже: покрышки, болты, электродвигатель, пружины от авто, отрезки труб и металлические уголки.

Вы можете после изготовления плитки использовать свой вибростол не по назначению, например, в качестве станка для распила досок и другого материала.

Количество выполненной работы зависит только от вас и того объема форм, которые вы приобретете для своей работы. Устанавливайте стол на оптимальной, по своему росту, высоте, это способствует комфорту и скорости по созданию плитки.







10 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Stroyshopper.ru- предлагает широкий выбор строительных, отделочных материалов и товаров для дома.!
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

polsdelat.ru

Вибростол для тротуарной плитки своими руками: инструкция и видео

Изготовление тротуарной плитки осуществляется с применением метода вибролитья. Для этого используется специальное устройство – вибростол. В домашних условиях заменить его нечем, поэтому приходится изготавливать самостоятельно.

Как сделать самому вибростол для изготовления тротуарной плитки? Рассмотрим этот вопрос подробнее.

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций – характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Материалы и инструменты, которые потребуются

Специфика работы приспособления допускает применение только металлических элементов. Все соединения сварные или на болтах. Соответственно, для изготовления понадобится листовой металл толщиной от 3 мм ( чем больше площадь, тем толще потребуется лист).

Для станины нужен уголок или швеллер. Подвижность стола обеспечивают пружины, размер которых должен соответствовать массе стола плюс нагрузка от установленных залитых форм.

Для сборки вибрационного стола для тротуарной плитки своими руками понадобится сварочный аппарат, электродрель с набором сверл по металлу. Резка металлических деталей производится болгаркой. Понадобится измерительный инструмент, набор гаечных ключей для резьбовых соединений.

Ножки стола требуют надежного крепления к полу, иначе во время работы он будет бегать по всему помещению. Лучше всего зацементировать ножки в углубления, для чего на торцы надо приварить площадки из листового металла и углубить на 10-15 см.

Если есть возможность, следует залить в пол анкеры и прикрепить стол к ним, такой вариант позволит при необходимости отсоединить устройство и переместить его в другое место.

Как сделать чертеж

Работы по изготовлению надо начинать с создания чертежа устройства. Изготовление наугад не рекомендуется, так как переделать узел, соединенный с помощью сварки, трудно.

Надо заранее вычислить все размеры, расстояния, места установки двигателя, чтобы его расположение находилось как можно ближе к центру массы стола. Если эксцентрик располагается не на валу двигателя, а на отдельном приводе, то его помещают в центр. Создание чертежа надо начинать со станины.

Учитывается высота, тип крепления к полу, периметр обвязки станины в плане повторяет очертания рабочей поверхности. Это необходимо, так как пружины располагаются по углам и в центральных точках сторон стола.

Как подобрать подходящий двигатель

Площадь стола выбирается исходя из мощности двигателя, которая не должна быть слишком велика. Обычно достаточно бывает мощности до 1 кВт. Под такой двигатель подходит стол размерами 1500 на 800 мм.

Размеры даны примерные, так как не учитывается масса стола и частота вращения вала двигателя. В целом, заботиться надо не столько о мощности, сколько о состоянии подшипников или втулок.

На них приходится вся нагрузка, и для обеспечения долговременной работы надо выбирать мотор с надежными подшипниками. В случае необходимости, если это допускает конструкция, можно доработать двигатель, убрав втулки и заменив их на усиленные подшипники.

Если планируется установка эксцентрика прямо на вал двигателя, такая процедура намного продлит работоспособность мотора.

Инструкция по изготовлению

  • Составляем подробный чертеж с указанием всех размеров.
  • По данным чертежа нарезаем по длине заготовки для сборки станины. Материал – труба диаметром 65 мм, проножки – уголок 45 мм.
  • Собираем станину. Все соединения – сварные, крепление к полу – анкерное. Контролируем положение ножек, плотность опоры на пол, наличие плоскости.
  • По размерам чертежа нарезаем заготовки для сборки стола.
  • Сварка прямоугольной обвязки стола. Материал – уголок 45 мм. Контролируем плоскость.
  • Привариваем листовое покрытие стола.
  • Нарезаем куски пружины одинаковой длины, 10 шт.
  • Привариваем пружины к станине по углам, по одной в серединах коротких сторон и по две на равномерном удалении от угла по длинным сторонам.

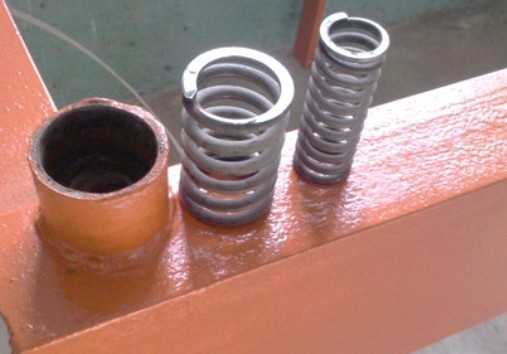

  • На столе с нижней стороны привариваем стаканы – отрезки трубы, диаметром на 2-3 мм больше, чем наружный диаметр пружин. Точки крепления стаканов точно соответствуют расположению пружин.
  • Для более надежной фиксации пружин в стаканах привариваем направляющие стержни, проходящие через пружины и крепящиеся на столе снизу внутри стаканов.
  • Устанавливаем стол на станину, совмещая пружины с направляющими стержнями.
  • Привариваем эксцентриковый механизм в центре рабочей плоскости снизу.
  • На нужном расстоянии, соответствующем длине приводного ремня, крепим электродвигатель с механизмом натяжения.
  • Устанавливаем кнопочный механизм , пускатель, подключаем питание.

На этом процесс сборки самодельного вибростола для тротуарной плитки можно считать законченным, остается запустить устройство и отрегулировать амплитуду колебаний с путем изменения положения эксцентрика.

Важные нюансы, предупреждение ошибок

  • По периметру рабочей поверхности стола нужен бортик, чтобы предупредить сползание формы с бетоном.
  • Если в качестве направляющих стержней для пружин использовать длинные болты, можно слегка напрячь пружины, навинтив гайки с шайбами, чтобы надежнее зафиксировать стол и ограничить амплитуду вибрации.
  • Вместо обычного электродвигателя можно применить вибратор типа ИВ99 или подобный, с помощью которого можно более точно регулировать колебания и получать качественный результат.

Узнайте на страницах нашего сайта все о вибропрессованной тротуарной плитке. Вы найдете описание основных характеристик и средние цены на материал.

О том, как правильно укладывать керамогранит на улице, и об особенностях такого вида работ читайте в этой статье.

Читайте в следующем материале о том, какую тротуарную плитку лучше выбрать для дачи и на что нужно обратить внимание при покупке материалов.

Меры безопасности

Все работы следует производить в помещении, предназначенном для таких действий. Сварочные работы, как пожароопасные, надо производить с наличием средств пожаротушения.

Резка, сверление и прочие работы с металлом выполняются с соблюдением техники безопасности. Особое внимание следует обратить на работу с болгаркой.

Первый запуск лучше совершать со снятым приводным ремнем, чтобы исключить последствия от неправильного подключения или крепления узлов.

Нельзя забывать о защитном заземлении, которое должно быть подключено перед пробным запуском.

В этом видео смотрите, как можно изготовить вибростол для производства тротуарной плитки своими руками:

Процесс сборки вибростола не занимает большого количества времени, обычно его монтаж завершается за один день.

Настройка режима может быть выполнена практически мгновенно, или затянуться на какое-то время, поскольку самый оптимальный вариант находится опытным путем.

Изготовленный таким образом агрегат может служить долго, и применяться как для производства тротуарной плитки, так и для других работ с бетоном, керамикой или иными составами, требующими вибрационной обработки.

trotuar.biz

особенности, изготовление, схемы, чертежи, инструкции

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Вибростол своими руками

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

  • повысить плотность бетонного массива;
  • увеличить прочностные характеристики;
  • избавиться от воздушных включений.

В результате вибрационного воздействия уплотняется бетонная структура, что положительно влияет на качество, а также ресурс эксплуатации тротуарной плитки и других видов продукции.

Для чего предназначен вибростол

Малогабаритная вибрационная площадка, изготовленная в бытовых условиях, предназначена для решения широкого круга задач:

Производительность устройства определяется площадью рабочей плиты, а также интенсивностью колебаний.

Вибростол – особенности конструкции

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

  • стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
  • рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
  • вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
  • подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
  • пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики.

Из чего состоит устройство вибростола

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

  • амплитуда колебательного движения;
  • частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

  • правильно подобрать конструкцию эксцентрика;
  • выбрать место крепления вибрационного привода;
  • укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто

:

  1. Производится жесткая фиксация рамы к напольной основе.
  2. Подсоединяется к пусковому устройству кабель питания.
  3. Проверяется функционирование оборудования на холостом ходу.
  4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
  5. Подается электропитание путем нажатия на кнопку «Пуск».

    Схема вибростола и просеивателя песка

  6. Происходит виброуплотнение бетонного раствора.
  7. Отключается электропитание нажатием на кнопку «Стоп».
  8. Снимаются уплотненные формы с продукцией.
  9. Осуществляется следующий цикл трамбования.

Самодельный вибростол из стиральной машины и промышленное оборудование функционируют по одинаковому алгоритму.

Готовимся сделать вибростол своими руками – материалы и инструменты

Подготовьте все необходимое, чтобы изготовить вибростол своими руками. Чертежи позволяют определить перечень материалов для его сооружения.

Необходимо подготовить:

Установка частотного регулятора позволит менять интенсивность формования при изготовлении продукции из различных стройматериалов.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно. Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

  • оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
  • расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
  • нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Достоинством упрощенной конструкции является возможность сборки за ограниченное время без дополнительных денежных затрат с использованием имеющегося оборудования и материалов.

Схема простого вибростола своими руками

Простейшие варианты:

  • на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
  • с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Возможны также другие варианты, предусматривающие использование старой стиральной машины, а также бывших в употреблении электрических двигателей от бытовых устройств.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

  • использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
  • самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

  • оптимальные размеры столешницы составляют 50х100 см;
  • расстояние от пола до рабочей поверхности не должно превышать 80 см.
Как самостоятельно сделать вибростол

При разработке чертежа важно учитывать следующие требования:

  • двигатель не должен касаться основания или элементов металлоконструкции;
  • поверхность рабочего стола располагается горизонтально;
  • ноги рамы должны иметь равную длину для обеспечения устойчивости;
  • ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Подбираем двигатель для вибростола

В качестве источника колебаний можно использовать различные двигатели:

  • бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;
  • вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

В самодельном варианте вибропривода подшипники вала двигателя под воздействием знакопеременных колебаний подвергаются повышенным нагрузкам. Указанного недостатка лишен покупной вибратор, имеющий увеличенный ресурс эксплуатации.

Двигатель для самодельного вибростола

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

  1. Разметьте металл согласно чертежу, и прирежьте заготовки.
  2. Сварите из стального профиля основу площадки с заданными размерами.
  3. Приварите подпятники для крепления рамы к опорным стойкам.
  4. Соедините ноги рамы с прямоугольной основой.
  5. Установите ребра жесткости и элементы верхнего пояса.
  6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
  7. Окончательно проварите сваркой все участки соединения.
  8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
  9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
  10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
  11. Приварите к нижней плоскости столешницы подстаканники для пружин.
  12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
  13. Зафиксируйте вибрационный двигатель под столешницей.
  14. Установите пружины и соберите раму с площадкой.

    Монтаж электродвигателя на вибростол

  15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
  16. Подсоедините кабель питания, и запустите устройство.
  17. Установите на столешнице груз, имитирующий залитую форму.
  18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Важно надежно сварить детали рамы, воспринимающие вибрационные нагрузки.

Как сделать своими руками вибростол без ошибок

При выполнении работ обратите внимание на следующие моменты:

  • наличие бортика по периметру стола;
  • возможность регулировки амплитуды колебаний;
  • надежность крепления рамы к полу;
  • качество сварных швов;
  • горизонтальность при установке столешницы.

Изготовление площадки согласно чертежам позволит избежать ошибок.

Изготовление вибростола своими руками – требования безопасности

При сборке и устройства соблюдайте меры безопасности:

  • используйте защитные очки при сварке и работе с «болгаркой»;
  • заземляйте электроинструмент и привод устройства;
  • выполняйте сварочные работы в специальной одежде.

Не забывайте, что в помещении, где варят, должен быть огнетушитель.

Заключение

Рекомендации помогут самостоятельно изготовить вибрационную площадку. Технология изготовления несложная. Важно тщательно продумать особенности конструкции, серьезно отнестись к разработке эскиза и соблюдать последовательность операций. Изготовленный своими силами агрегат обеспечит эффективное уплотнение изделий в домашних условиях.

Originally posted 2018-03-05 17:23:15.

pobetony.expert

изготовление вибростола для тротуарной плитки в домашних условиях

Для изготовления вибростола своими руками, кроме стандартного набора инструментов, необходим еще сварочный аппарат и навыки работы на нем. Заранее готовятся необходимые материалы в виде уголков и швеллеров. Продумывается конструкция стола и рассчитывается мощность необходимого двигателя. На таком приспособлении можно изготавливать тротуарную плитку на дачном участке.

Характеристика вибростола

Изготовление вибростола для тротуарной плитки своими руками оправдано если есть дачный участок. Используется тротуарная плитка на даче для мощения дорожек.

Предназначение стола заключается в уплотнении раствора с удалением из него пузырьков воздуха при изготовлении тротуарной плитки. Происходит это за счет колебательных движений рабочей поверхности. Эта вибрация обеспечивается работой двигателя, частота которого составляет 3 тыс. об/мин. Затем плитка вынимается из форм и отправляется на просушку.

Классификация оборудования

В зависимости от направления вибрации, столы бывают:

  • с горизонтальными колебаниями;
  • с вертикальными колебаниями.

Широкое распространение в России получили столы именно с горизонтальными колебаниями, но в некоторых случаях применяются и конструкции с вертикальной вибрацией.

Колебательные движения станины приспособления с горизонтальной вибрацией совершаются при помощи двигателя, у которого на валу установлен эксцентрик. Вращаясь, он вызывает вибрацию верхней половины стола.

По способу установки изделия бывают:

  • стационарные;
  • мобильные.

Если тротуарную плитку требуется на оборудовании сформировать, то такие столы называются формовочными. А в случаях, когда плитку нужно выбить из формы, изготавливается расформовочная конструкция.

Подготовка необходимых материалов

Чтобы хорошо представлять, как своими руками сделать вибростол, предварительно необходимо сделать чертеж. После этого необходимо начать заготавливать материалы для оборудования:

  • Для столешницы может быть применена фанера толщиной 14 мм. Такой стол будет работать без лишнего шума и за счет небольшого веса давать хорошую вибрацию. Если применяется лист металла, то его толщина может составлять 5−10 мм. Ресурс стола при использовании такого материала возрастает. В случае если используется лист толщиной 4 мм, то к нему требуется приварить ребра жесткости в виде уголков.
  • Заготавливаются металлические уголки 50×50 мм, которые будут привариваться по периметру столешницы. Они необходимы для того, чтобы формы с плитками не упали в процессе вибрации.
  • Швеллер, к которому будет крепиться мотор.
  • Металлические трубы для ножек.
  • Трубы для основания.
  • Пластины из металла для формирования подошв.
  • Пружины. Длина 113 мм.
  • Болты под пружины или стаканы.
  • Двигатель. Для небольшого стола достаточно мощности 700 Вт при напряжении 220 В. Если стол планируется использовать часто, то необходимо подобрать двигатель мощностью в пределах 1,2−1,5 кВт.

Порядок выполнения работы

Вибростол своими руками начинает формироваться с основания. На следующем этапе переходят к столешнице. Затем ведется общая сборка.

Этапы работы:

  • Отрезаются трубы, и варится рама. Габариты могут составлять 700×700 мм.
  • К раме привариваются ножки из труб и пластины подошвы. Вся конструкция крепится к полу болтами. Если этого не сделать, то стол в процессе работы будет перемещаться.
  • Если не планируется использование болтов, то к верхней части привариваются стаканы для пружин. Их высота составляет 60−70 мм, а внутренний диаметр должен быть больше наружного диаметра пружин на 2−3 мм.
  • На пружины ложится и приваривается лист металла. В некоторых случаях сварка не ведется. Для жесткости он снизу закрепляется уголками.
  • Внизу приваривается швеллер для крепления двигателя.
  • По периметру металлического листа привариваются уголки.
  • К швеллеру крепится двигатель.
  • Ведется пробный запуск оборудования.

При монтаже нужно следить, чтобы двигатель не касался пола.

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

  • Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
  • Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Процесс изготовления такой конструкции не вызывает особых трудностей.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

  • Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
  • Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

sotka.guru

Как сделать вибростол для тротуарной плитки своими руками

Чтобы при производстве тротуарной плитки изделия получались однородными и плотными, требуется вибростол. Профессиональное оборудование стоит немалых денег, но для домашнего использования подойдет самодельная модель, которую можно собрать из подручных материалов.

Вибрационный стол, сделанный своими руками

Предназначение

Вибростол используется в производстве плитки для дорожек и тротуаров. Благодаря создающимся колебаниям удается сделать ровные, плотные элементы без пустот в структуре.

Принцип действия следующий: двигатель или другой источник подает на ровную поверхность вибрацию. На столешницу раскладывают формы с жидким раствором и оставляют в движении, чтобы масса утрамбовалась. Таким образом выходят пузырьки воздуха и получается прочная плитка. Благодаря данному методу производят изделия любой толщины и формы. Из-за создающихся колебаний раствор распределяется так, что удается проявить даже рисунок на поверхности.

Вибрация обеспечивает плотную структуру плитки без пустот

Необходимые материалы и инструменты

Чтобы сделать своими руками вибростол, в первую очередь, понадобятся чертежи. Если вы не владеете навыками проектирования, используйте готовый вариант. Что касается материалов, потребуются:

  • металлические трубы;
  • швеллеры или уголки;
  • листовое железо;
  • стальные пружины;
  • двигатель для создания вибрации.

Из профилей сооружается каркас. Трубы послужат основой для ножек. Ровный лист металла берут по размерам, соответствующим габаритам столешницы. Дополнительно понадобятся железные пластины с целью придания большей устойчивости ножкам. Пружины поддержат крышку, умеренно раскачивая её и создавая вибрацию, исходящую от двигателя.

Необходимые инструменты:

  • дрель;
  • болты;
  • болгарка;
  • сварочный аппарат.

Позаботьтесь о защите глаз, органов дыхания и рук во время работы.

Схематическое изображение конструкции вибростола

Процесс изготовления

Для сборки вибрационного стола из, представленных выше материалов, в первую очередь, нарезают детали подходящих размеров согласно чертежу. Далее из уголков или швеллеров сваривают каркас. На него в дальнейшем крепят столешницу, её оптимальный размер — 700х700 мм, но при этом важно учитывать мощность двигателя.

С целью обеспечения устойчивости конструкции по углам каркаса приваривают металлические трубы, служащие ножками. Дополнительно к их основанию крепят пластины. Благодаря этому вибростол фиксируют болтами к полу или организовывают стационарное рабочее место, залив ножки бетоном.

Столешница крепится к каркасу. При этом важно выставить идеальный уровень. Чтобы формы с плиточным раствором не сваливались во время работы аппарата, делают бортики. По углам крепятся пружины, которые служат связующим звеном между каркасом и крышкой.

Двигатель, прикручивается болтами с обратной стороны столешницы. Высота рассчитывается таким образом, чтобы он находился на достаточном расстоянии от пола.

Главный рабочий элемент — мотор

Так как вибростол предназначен для производства тротуарной плитки, к установке предъявляется ряд требований:

  • Устойчивость. Ножки обязательно фиксируются, идеальный вариант – стационарный стол.
  • Ровная поверхность. Столешница устанавливаются по уровню, чтобы раствор не перетекал в формах.
  • Оптимальная мощность. Мотор обязан обеспечивать достаточное, но не избыточное количество колебаний.

Подбор двигателя

Чтобы раствор утрамбовывался равномерно и не возникало перекосов или серьезных нарушений в структуре, к вибростолу подбирают оптимальный по мощности двигатель. Он подает на платформу вибрацию, а пружины распределяют по всей поверхности.

Если вы не планируете массовое производство, а хотите сделать ремонт у себя на участке, достаточно двигателя от стиральной машинки.

Минус такого мотора – способен выдержать лишь несколько десятков рабочих циклов, после этого, скорее всего, придется его заменить.

Для более профессиональных конструкций приобретают специальный аппарат, создающий вибрацию. Плюс в том, что его мощность регулируется, а нагрузки выдерживает значительно большие, чем предыдущий вариант. Однако и стоит он немало.

В любом случае самодельный вибростол позволит вам сэкономить при производстве уличной плитки и повысить качество изделий.

Рекомендуем посмотреть видео:

gidpoplitke.ru

Изготовление своими руками вибростола для тротуарной плитки

Изготовленный вибростол своими руками для тротуарной плитки позволяет в домашних условиях подготовить необходимое количество отделочного материала для проведения отделки дорожек на территории дачного или загородного дома.

Вибростол для изготовления тротуарной плитки может быть самых разных размеров и комплектации.

Устройство вибростола

Изготовление тротуарной плитки производится из бетонной смеси, которая включает воду, песок, портландцемент, наполнители и добавки. Эта смесь готовится при помощи бетономешалки, после чего производится заливка раствора в спецформы.

Сварочный аппарат необходим для того чтобы сделать вибростол.

Естественное уплотнение бетона в форме с удалением из него воздушных пузырьков осуществляется очень медленно, и этот процесс не контролируется человеком. Для того чтобы можно было ускорить процесс уплотнения и иметь возможность его контролировать, требуется изготовить специальное устройство — вибрационный стол.

Это устройство состоит из столешницы, которая посредством пружин или подвесов подвижно закрепляется на специальной станине. Крышка стола должна в процессе работы находиться в строго горизонтальном положении. Подвижность этого элемента конструкции является ограниченной в вертикальном и горизонтальном направлениях. Для приведения ее в движение используется электродвигатель, который имеется в конструкции вибрационного стола.

Для осуществления встряхивания крышки стола на электроприводе устанавливается массивный эксцентрик. В процессе работы эксцентрик, вращаясь на валу, приводит к радиальному смещению центра тяжести электродвигателя, что вызывает вибрацию последнего. Эта вибрация передается от электропривода к крышке стола, на которой электромотор жестко закреплен. От стола вибрационные смещения передаются формам для отливки плитки и бетону в них.

Подготовка инструмента и материала для конструирования вибростола своими руками

Изготовление такого оборудования, как вибростол для тротуарной плитки, не является технически сложной задачей.

Схема вибростола и просеивателя.

Перед началом проведения работ по изготовлению приспособления требуется подготовить чертеж устройства, по которому он будет изготавливаться, а также все материалы и инструменты, которые могут потребоваться при изготовлении этого типа оборудования.

Для проведения работ по изготовлению такого приспособления, как вибростол для тротуарной плитки своими руками, потребуется подготовить следующие материалы:

  • 4 железные трубы и швеллер;
  • металлический лист для изготовления столешницы;
  • вибропривод, любой электродвигатель с рабочим напряжением 220 В с требуемой мощностью;
  • стальные пружины для создания подвижной опоры столешницы стола.

В процессе работы потребуются следующие инструменты:

  • сварочный аппарат;
  • болты для крепления электродвигателя к плоскости столешницы;
  • дрель;
  • болгарка для подгонки размеров металлических деталей в соответствии с ранее разработанным чертежом.

После разработки чертежа осуществляют предварительную подготовку металлических заготовок, входящих в состав конструкции вибрационного стола.

Процесс изготовления вибростола

Чертеж вибростола.

Схема вибрационного стола не представляет трудностей и не является сложной. В первую очередь следует обратить внимание на изготовление основания устройства. Основание конструируется с использованием швеллера или металлического уголка размером 50х50 мм. Идеальными размерами стола считаются размеры 700х700 мм, однако эти размеры можно изменять в зависимости от необходимости и потребности владельца. При проектировании стола следует помнить о том, что чем большие размеры имеет стол, тем более мощный потребуется двигатель в качестве вибропривода.

В качестве опор для стола применяются приваренные к основанию железные трубы. Для того чтобы обеспечить максимальную устойчивость виброустройства, на концы труб следует наварить металлические пластины или закрепить основание, вкопав трубы в землю. Для усиления устойчивости можно вкопанные трубы залить небольшим количеством бетона. При использовании в качестве опоры металлических пластин стол становится переносным. При вкапывании опор в землю стол превращается в стационарную установку. Выбирать высоту стола требуется таким образом, чтобы двигатель не касался в процессе работы земли и со столом было удобно работать.

После изготовления опоры стола следующим шагом в процессе конструирования требуется изготовить подвижную столешницу. По углам опорной конструкции привариваются пружины, а при изготовлении столешницы большой площади пружину следует приварить и по центру конструкции. Лучше всего в качестве опоры для столешницы использовать пружины от мопеда, разрезанные пополам.

После закрепления пружин на опорной конструкции на них накладывается металлический лист. Толщина металлического листа, используемого для изготовления столешницы, должна составлять не меньше 8 мм. К нижней плоскости листа крепится электрический вибропривод.

Сверху на столешнице размещается форма для изготовления плитки. В случае, если плитка имеет небольшой размер, то на плоскости столешницы можно разместить несколько форм.

Особенности крепления вибропривода к столешнице

Для создания вибрации к столешнице неподвижно закрепляется электродвигатель. Очень часто для этой цели используются готовые вибраторы ИВ-98 или ИВ-99 с установкой эксцентриков на минимум.

При использовании этих типов вибраторов создаваемая вибрация является достаточно сильной, поэтому крышку стола следует изготовить достаточно массивной. Для придания массивности столешницу следует утяжелить при помощи закрепления на ней массивных металлических уголков (помимо уголков для утяжеления можно использовать бетонные балласты).

В качестве привода для самодельного стола лучше всего использовать обычные бытовые электродвигатели, на которых вместо шкива монтируется специально изготовленный самодельный эксцентрик.

Самодельный эксцентрик представляет собой втулку с винтом для фиксации, помимо этого к втулке прикрепляется на резьбовом конце болт. Прикрепленный болт должен иметь возможность перемещаться в поперечном направлении. Это позволяет регулировать силу вибрации. Для создания эффекта вибрации можно разбалансировать родной шкив электропривода. Для разбалансировки нужно срезать часть шкива или сделать с одной стороны шкива отверстия.

Двигатель на приспособлении можно закрепить в 3 различных положениях. При закреплении привода в горизонтальном положении вибрация происходит в вертикальном направлении, в случае закрепления двигателя в вертикальном положении вибрация происходит в горизонтальном направлении. При необходимости совершения вибрационных движений в 2 направлениях двигатель следует закрепить по отношению к столешнице под углом в 45°.

Требования, предъявляемые к работе вибростола

В процессе работы устройства размах колебаний не должен быть слишком большим, при этом для производства качественной плитки вибростол должен иметь вибрацию одинаковой интенсивности по всей плоскости столешницы. Равномерная вибрация позволяет ровно уплотняться материалу, из которого изготавливается плитка. Строительный материал следует загрузить точно для обеспечения одинаковой толщины плитки при уплотнении материала. Небольшой самостоятельно изготовленный вибрационный стол должен иметь высоту не менее 80 и не более 90 см. Размер столешницы подбирается таким образом, чтобы было удобно работать на ее поверхности.

Станина такого стола должна быть изготовлена из уголков, а ножки должны иметь крепления для установки на анкера. При отсутствии креплений к анкерам стол в процессе работы может качаться, что скажется на качестве изготавливаемой продукции.

При сборке стола для обеспечения качества резьбовых соединений рекомендуется использовать контргайки и шплинты (в процессе работы оборудования вибрация ослабляет болтовые соединения).

1pokirpichy.ru

Вибростол своими руками для тротуарной плитки

Этот механизм является основой любого производства, связанного с изготовлением тротуарной плитки, заборных панелей, искусственного камня, скульптур и других изделий из литьевого бетона.

Вибрация позволяет качественно и с минимальными затратами уплотнить бетонную смесь, вытеснив из нее воздух. В результате получается однородная структура, в которой цементное молоко обволакивает щебень и песок, равномерно распределенные по всему объему формы.

Принципиальное устройство вибростола довольно простое. Его основой служит жесткая станина, по краям которой закреплены 4 мощные пружины.

На них устанавливается металлическая платформа (столешница) с бортами. Снизу к платформе крепится электродвигатель с эксцентриком. При его вращении возникают вибрационные колебания, передающиеся на форму и бетон, который в ней находится.

В цехах, где изготавливается тротуарная плитка, обычно используется два вида вибростолов: формовочный и выбивочный (распалубочный). В первом происходит уплотнение литьевой бетонной смеси, а второй используют для отделения готового изделия от формы. Принципиальной разницы в их конструкции нет.

Основное отличие состоит в том, что на расформовочном столе устанавливаются насадки с отверстиями, повторяющими контур выбиваемого изделия. Перевернув форму, ее кладут на насадку. Под действием вибрации изделие легко отделяется от формы, выпадает на транспортерную ленту или в руки рабочему.

Расформовочный вибростол

Для домашнего производства вполне хватает и одного формовочного вибростола, поверхность которого отлично подходит для отделения изделий от форм. Для этой цели можно использовать самодельные расформовочные насадки, которые крепятся к столешнице с помощью резьбовых соединений.

Самостоятельное изготовление вибростола

Пользуясь сварочным аппаратом, болгаркой и дрелью, вибростол для производства тротуарной плитки можно изготовить в домашних условиях. Главную деталь этого механизма – вибродвигатель лучше купить отдельно.

В противном случае вам придется экспериментировать с весом эксцентрика, количеством оборотов и мощностью мотора.

Для небольшого вибростола, используемого для формовки тротуарной плитки или столешниц из декоративного бетона, подойдет однофазный площадочный вибратор ВИ-99/Е мощностью 0.5 кВт при 2775 об /мин.

В его конструкции предусмотрена возможность изменения силы вибрации за счет регулировки положения эксцентриковых грузов. Если вы решили приспособить для этих целей обычный электромотор, то при его выборе ориентируйтесь на указанные параметры мощности и количества оборотов.

Решая, как сделать вибростол своими руками, нужно сначала начертить его схему, на которой указать основные размеры и участок, где будет зафиксирован вибромотор. Поскольку вибрация раскручивает резьбовые соединения не хуже гаечного ключа, позаботьтесь о том, чтобы они были снабжены фиксаторами (контргайками и шплинтами).

К работе вибростола предъявляется несколько важных требований:

  • Размах колебаний не должен быть слишком большой, а вибрация на всей поверхности столешницы должна быть одинаковой интенсивности. Уплотняемый бетон должен равномерно распределяться в форме, а не отбиваться ее стенками или «кипеть».
  • Необходимо точно загружать бетонную смесь в форму. Если ее будет мало, то плитка получится неодинаковой по толщине.

Небольшой самодельный вибростол для удобства в работе должен иметь высоту не менее 80 и не более 90 см. Размеры столешницы подбирают в зависимости от габаритов форм, которые будут использоваться для вибролитья.

Станину такого стола можно сварить из уголка 80 мм, сделав на его ножках площадки для крепления к анкерам. Без такого дополнения ваш стол под действием вибрации будет «гулять» при работе как ему вздумается.

Для изготовления столешницы лучше взять стальной лист толщиной не менее 6 мм. В этом случае вам не придется приваривать к нему снизу косынки для увеличения жесткости. К краям листа нужно приварить стальной уголок 50 мм для создания бортиков.

Стаканы и пружины станины вибростола

Если металла нужной толщины вы не нашли, можно взять более тонкий лист и усилить его, приварив по периметру и в центральной части квадратную трубу или уголок 40х40 мм. В центральной части столешницы нужно приварить два отрезка швеллера с отверстиями для крепления вибромотора.

Стаканы, в которых будут установлены пружины, приваривают по углам станины. Перед тем, как зафиксировать сваркой стаканы на столешнице, нужно точно разметить их положение относительно стаканов станины, чтобы избежать перекоса пружин.

Для изготовления стаканов подойдут отрезки труб длиной 5-7 см и диаметром немного большим, чем диаметр используемых пружин.

Завершив все сварочные работы, к швеллерам под столешницей при помощи болтовых соединений крепится вибродвигатель.

После завершения сборки вибростола, нужно провести его испытание для корректирования амплитуды вибрации, проверки устойчивости и жесткости пружин.

Полезное видео по теме:
