Виброплита сделанная своими руками с электродвигателем: чертеж, видео, характеристики

При начале стройки на любом участке местности стоит в первую очередь позаботиться о грунте. Для этого есть множество полезных инструментов, о которых знает любой строитель, в том числе и электрическая плита для укладки грунта. Этот агрегат один из самых нужных и наиболее уместных в проектировании любого здания. Это инструмент позволяет не только разровнять площадку для стройки, но и обустроить садовую дорожку, создать свою небольшую площадку для отдыха вокруг бассейна или даже целую парковую зону.

Таким образом, в ландшафтных работах виброплита это самый нужный инструмент. К сожалению, цены на нее так же не маленькие из-за хорошей функциональности, и далеко не каждый может ее себе позволить. Именно поэтому мы предлагаем вам подробную инструкцию с видео и чертежами как изготовить электроплиту своими руками.

Положительные стороны виброплиты с электродвигателем


Все виброплиты можно разделить по типу двигателя. Так, они основываются на трех видах устройства, это: бензиновые, дизельные и электрические. Последние обладают рядом преимуществ, которые делают их более комфортными остальных двух. При этом не стоит забывать о том, что электрические двигатели стоят дороже.

Основные преимущества:

  • Низкий уровень шума
  • Не образует при работе продукты горения
  • Имеет большую мощность

Необходимые детали

  • Бензиновый или электрический Двигатель. Он понадобится чтобы создавать вибрацию. Модели (ИВ-99Е, ИВ-98Е, и другие).
  • Лист металла толщиной в 8 мм.
  • Два Шевлера.
  • Разные мелочи: колесики, подушечки, отрезки трубы и болтики.
  • Необходимые инструменты для работы: слесарные агрегаты, сварочный аппарат, болгарка.

Как создать виброплиту. Пошаговая инструкция

  1. Необходимо произвести манипуляции с двигателем. Если двигатель электрический, то необходимо снять с него крышку. Так, вы сможете регулировать обороты двигателя для дальнейших действий. Лучше всего использовать двигатель, который работает от 220 В.

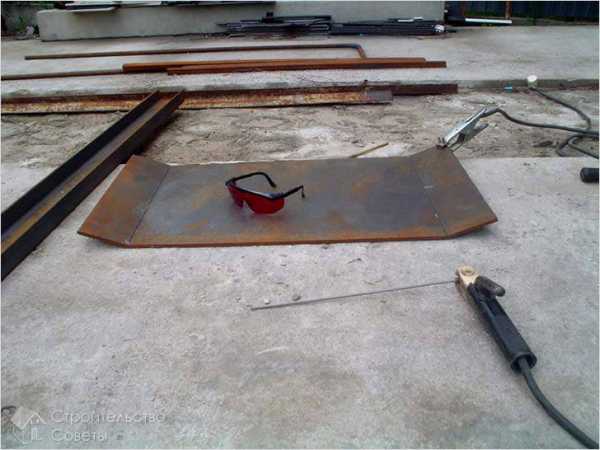

  2. С двух сторон симметрично необходимо сделать обрезы на металлическом листе. Надрезы делают болгаркой. Глубина их должна составлять не менее 5 мм, а глубина не более 10 см от края.
  3. С помощью молотка необходимо сделать небольшие загибы по краю надрезов. Это надо сделать, для того чтобы машина при работе не закапывалась в песок. В таком положении места надрезов надо заварить сварочным аппаратом. Чтобы создать фиксацию торцевой части. Стоит помнить что если надрезы не сделать, то загнуть края до нужного угла будет невозможно.

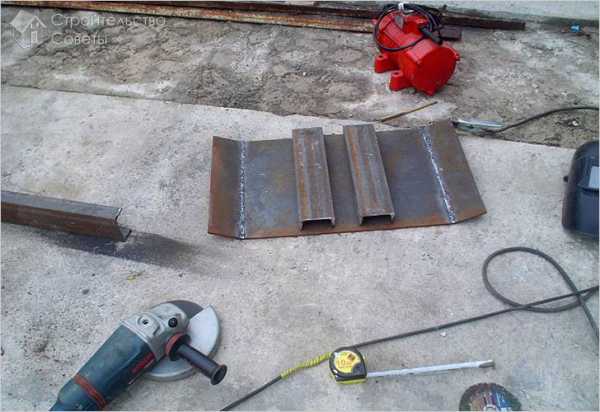

  4. При помощи нескольких шевлеров вибратор необходимо прикрепить к плите. При этом их надо правильно подогнать. Следует следить за тем чтобы поверхности ровно прилегали друг к другу и края не выступали. Затем по краям надо провести сварочным аппаратам для закрепления. Шевлеры приварить стоит с особой тщательностью, при поперечном положении сварки. Делают это на расстоянии 10 см друг от друга. Необходимо также учитывать центр плиты и расположение крепежных отверстий на самом двигателе.
  5. Затем необходимо прикрепить вибратор уже болтами. Обычно это делают крепежами М10 или М12. Чтобы знать где вкручивать болты измерьте расстояние между крепёжными отверстиями на двигателе и соответственно проделайте отверстия на шевлерав, закрепите болтами. Самодельная виброплита готова.
  6. Можно приступать к изготовлению ручки виброплиты. Возьмите отрезок трубы, который будет удобно располагаться в руке, из него можно сделать ручку. Её прикрепите к основанию при помощи эластичных подушечек. А также можно использовать сайлентблоки. Обязательно создайте то, что будет гасить вибрацию при работе двигателя, иначе ручка будет выскакивать у вас из рук.
  7. Для транспортировки плиты и более удобного использования также необходимо прикрепить колесики к верхней части плиты. Для этого возьмите подходящий по размеру обрезок трубы и приварите его к основанию виброплиты. На края трубы закрепите сварочным аппаратом кольца соответствующего диаметра вашим колесикам. После этого закрепите колесики внутри приваренных колец, так чтобы при необходимости их можно было демонтировать.
  8. В передней части самодельной виброплиты нелишним будет установить специальную ёмкость с водой. Проведите шланг, который будет надежно крепиться. При установке необходимо тщательно следить чтобы вода не могла никаким образом попасть на полость работающего двигателя.

Особенности эксплуатации виброплиты сделанной своими руками

Как и любое сложное технологичное устройство виброплита нуждается в осмотре перед работой и соблюдения всех инструкций по безопасности. Обычно такая инструкция прилагается, если покупаете инструмент в магазине, но поскольку мы делали виброплиту своими руками стоит учитывать некоторые особенности ухода и эксплуатации сложного технического агрегата, созданного в домашних условиях.

  1. Перед включением устройства убедитесь в надежности всех креплений, и правильной установке нужных компонентов. Особенно тщательно стоит осмотреть инструмент сразу после сборки, перед первым запуском.
  2. В бензиновом двигатели есть свечи, которые требуют периодической очистки. Не стоит забывать об этом и регулярно заниматься уходом свечей в виброплите при наступающей необходимости. Проверяйте их и очищайте от нагара вовремя, это предотвратит быстрый износ двигателя, и ваша виброплита сможет прослужить вам долгие годы.
  3. Не стоит также забывать и о том, что мотор нуждается в замене масла. Проверяйте уровень масла регулярно. Лучше всего это делать сразу после работы машины, когда двигатель разогрет.
  4. Фильтр мотора также нуждается в периодической очистке. Следите за отсутствием сильных загрязнений всех частей агрегата и тогда его время эксплуатации значительно увеличится.
  5. Осуществлять заправку виброплиты стоит, только если двигатель выключен. Поскольку при работающей машине делать это крайне опасно.
  6. Никогда не используйте самодельную виброплиту на твердых грунтах, поскольку она может сломаться от сильной вибрации. Прежде всего не рекомендуется использовать ее на асфальте, или бетоне.

Заключение

Компактная плита для работы в любых местах станет вашим любимым помощником при любых работах с грунтом. При всех ее преимуществах стоит отметить также довольно низкую стоимость при создании инструмента своими руками. По факту все необходимые детали можно найти у себя дома или в гараже, на даче. Так, вам необходимо будет приобрести лишь свой двигатель, который стоит значительно меньше, нежели покупать готовый инструмент в магазине. А также стоит отметить, что изготовление виброплиты с электродвигателем не требует каких-то специальных навыков и знаний. Ведь ее конструкция достаточно проста и в ней отсутствуют какие-либо сложные технические элементы для сборки.

instrument.guru

Виброплита своими руками – как сделать виброплиту (+фото)

С разной частотой на приусадебном участке хозяева нуждаются в таком техническом приборе, как виброплита. Этим малогабаритным устройством можно утрамбовать многие грунтовые участки и дорожки, покрытые плиткой. Далее рассмотрим, как делается виброплита своими руками.

Виды виброплит

В зависимости от источника энергии самодельные виброплиты разделяются на 3 вида: электрические, дизельные и бензиновые. Каждый из двигателей способен создавать вибрации, которые отличаются по силе. В зависимости от мощности агрегата и массы изделия виброплиты могут использоваться при утрамбовке разных поверхностей:

  • Для обустройства участков, расположенных на территории дач и загородных домов, наиболее приемлемый вариант – бензиновая виброплита. Это легкие устройства, масса которых не превышает 75 кг.
  • Дизельное утрамбовывающее устройство обладает большей мощностью. При массе от 75 до 140 кг такая плита выполняет серьезные уплотнительные работы основания для дальнейшего изготовления бетонных и асфальтовых дорог.
  • Виброплиты с электродвигателем ничем не уступают по своей продуктивности вышеперечисленным агрегатам, но имеют один существенный недостаток – ограниченный радиус действия, который зависит от длины электрического шнура. Поэтому этот прибор не всегда можно применить на открытой местности.

Советы

Если у человека есть технические способности и желание сэкономить, виброплиту можно изготовить самостоятельно. В этом нет ничего сложного, если приобрести все необходимые механизмы и детали. Кроме того, нужно будет выполнить сварочные работы, чтобы соединить в единое целое нарезанные болгаркой заготовки.

  • Среди двигателей можно выбрать бензиновый двухтактный агрегат с одним цилиндром или вибратор площадочный ИВ-98Е, который работает от обычной электрической сети. Если выбор пал на вибратор со встроенным электрическим мотором, то нужно знать, что у него можно менять силу вибрации. Для этого необходимо снять крышку.
  • В самом начале работ изготавливается рабочая поверхность из металлического листа размером 80×50 мм и толщиной 8 мм. Чтобы лист не зачерпывал грунт или песок во время работы, его нужно спереди загнуть приблизительно на 30º. Учитывая толщину рабочей поверхности, сделать это непросто. Для этого сначала нужно применить болгарку, которой на металлическом листе необходимо сделать 2 симметричных надреза. Они делаются с противоположных сторон и должны иметь глубину до 5 мм с отступом от края около 10 см. Затем лист сгибается в этом месте с помощью тяжелого молотка. После того как рабочая поверхность приобрела нужную форму, места врезки завариваются.

  • Затем нужно заготовить 2 отрезка швеллера, которые будут фиксироваться к металлическому листу. Эти детали будут нужны для крепежа к рабочей поверхности вибратора при помощи двух болтов. Швеллеры можно приварить как вдоль листа, так и поперек. Последний вариант предпочтительнее. При приваривании швеллеров нужно следить, чтобы они не выходили за пределы металлического листа. Расстояние между деталями должно достигать приблизительно 10 см, при этом они должны быть симметрично расположены относительно центральной оси плиты. Также при сварке нужно следить, чтобы крепежные отверстия вибратора при будущей фиксации правильно располагались по отношению к фиксирующим элементам на швеллере. На фото хорошо видно, как выглядит лист с приваренными швеллерами.

Чтобы рабочая поверхность виброплиты во время крепления со швеллерами не потеряла ровную поверхность, сварку нужно проводить постепенно, меняя по ходу работы места фиксации и направление сварного шва.

Итак, швеллеры приварены. Теперь наступает черед следующих работ:

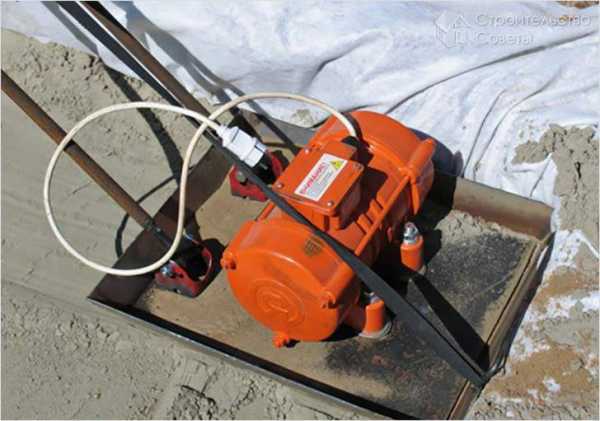

  • После приварки к металлическому листу швеллеров к одному из них крепится вибратор. Если применяется электрический мотор, его крепление происходит болтами М10. При варианте изготовления виброплиты с бензиновым двигателем используются болты М12. Для начала нужно определить расстояние между отверстиями для фиксации в вибраторе. На таком же расстоянии при помощи дрели в швеллере проделываются отверстия, соответствующие диаметрам болтов. После этого к металлической конструкции болтами крепится двигатель.

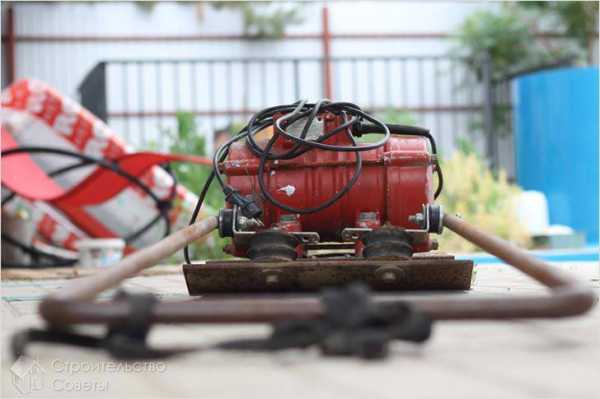

  • Чтобы машиной можно было управлять, к ней необходимо приделать ручки. Их крепление к механической конструкции происходит с помощью эластичных подушек, которые гасят вибрацию в момент, когда виброплита находится в рабочем состоянии. Подушки играют важную роль, так как без них машина может вырываться из рук.
  • Так как виброплита весит приблизительно 60 кг, к изделию необходимо приварить кусок трубы, а на нем закрепить пластиковые колеса. Это облегчит транспортировку машины до, во время и после работы.

Чтобы колебания виброплиты не сказывались негативно на руках, к ручкам можно привязать веревки в виде петель и при работе держаться за них.

Видео

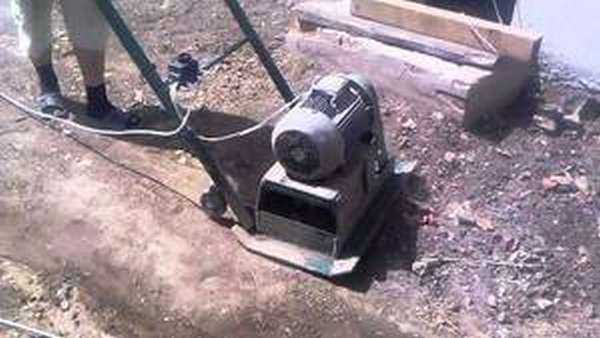

Автор видеоролика демонстрирует самостоятельно собранный агрегат. Также на видео показана его работа.

Фото

www.stroitelstvosovety.ru

области применения и этапы сборки

Качественная электрическая виброплита является незаменимым инструментом в строительстве. С ее помощью можно легко выровнять любую поверхность, будь это земля или песок. Такие работы необходимы при закладке фундамента, а также при укладке тротуарной плитки. Габариты техники невелики, поэтому с ее помощью можно осуществлять работы в труднодоступных местах или на участках небольшого размера. Применяется виброплита даже в узких траншеях и котлованах.

Обычно используется покупной инструмент, но все чаще мастера задумываются о том, чтобы изготовить ее самостоятельно. В этом случае можно существенно сэкономить, тем самым сократив себестоимость работ. Выполненная самостоятельно виброплощадка ничем не уступает покупным конструкциям. Она обеспечивает высокую прочность грунтовой или песчаной подушки. Описание и назначение виброплиты

Виброплита представляет собой многофункциональное устройство, с помощью которого плотно трамбуется мелкий грунт, песок или даже асфальт. Она незаменима в строительных работах, где требуется тщательное уплотнение.

Основой устройства является металлическая плита, расположенная в нижней части. В центре находится вибратор и муфта, а поверх него установлен двигатель. Круговые движения преобразовываются в колебательные, а затем сообщаются плите. Та, в свою очередь, передает их в грунт. Благодаря такому воздействию земля или песок тщательно утрамбовывается. Основными сферами применения виброплит являются:

  • Ремонтные работы.
  • Строительство.
  • Укладка дорог.
  • Выкладка тротуаров.
  • Обустройство террас и площадок.
  • При обустройстве фундамента.

С помощью такого приспособления легко утрамбовывается земля, песок, бетон, гравий или любой другой сыпучий материал. Утрамбовщик может двигаться даже назад, что позволяет не делать лишние движения в виде разворота на ограниченной территории.

Особенности конструкции

Виброуплотнитель работает на основании вращения эксцентрика, именно он создает оборот маховика и за счет этого возникает колебание, которое потом преобразуется в вибрацию. Чем тяжелее плита внизу, тем сильнее будет создаваться вибрация, которая будет обеспечивать качественное уплотнение. Конструкция утрамбовщика не отличается сложностью и в целом состоит из следующих составляющих:

  • Рама для создания силового каркаса для всей конструкции.
  • Чугунная или стальная плита, которая зафиксирована в нижней части.
  • Двигатель, который может работать от электричества или на бензине.
  • Вибрирующий элемент для обеспечения колебательного движения.

Именно благодаря простоте устройства конструкции его можно сделать даже своими руками. Основное назначение изделия — механизация процесса уплотнения грунта или песка. Габариты у изделия обычно небольшие, а вот вес достаточно внушительный.

Изготовление виброплиты ссвоими руками

Обычная электрическая виброплита на 220 В может быть изготовлена даже при небольших знаниях и умениях. Очень внимательно следует подходить к выбору двигателя. Самыми универсальными решениями являются: бензиновый мотор и работающий от сети. Работающий на бензине агрегат отличается высоким уровнем шума, однако, в отличие от электромотора, может обеспечить автономность устройству и мобильность. К тому же использовать устройство, работающее на электричестве, в непогоду может быть опасно.

Если рассматривать выбор двигателя, исходя из расхода энергии каждого из них, то самым бюджетным вариантом является бензиновый. Однако сделать виброплиту своими руками с электродвигателем гораздо проще, и для выполнения работ на территории двора она вполне сгодится. при создании вибромашины обязательно необходимо предусмотреть следующее:

  1. При создании трамбовочного устройства необходимо также предусмотреть реверс, так как в условиях ограниченного пространства его наличие крайне важно.
  2. Чтобы во время работы изделия обеспечивалась высокая безопасность, необходимо также предусмотреть кожухи и другие элементы защиты. Важно исключить вероятность наматывания элементов одежды на вращающиеся детали.
  3. Если предполагается работа с твердыми шероховатыми поверхностями, то для удобства следует предусмотреть опцию орошения.

При самостоятельном конструировании машины можно предусмотреть индивидуальные характеристики устройства, к примеру, его вибродинамику, тип передачи, эксплуатационные условия и т. д.

Материалы и инструменты

Простота конструкции позволяет изготовить виброплиту самостоятельно. Для этого потребуется приготовить инструмент и подходящие для работы составляющие. Для изготовления устройства средней мощности потребуется:

  • Двигатель — именно благодаря этому элементу обеспечивается вибрация. По стоимости эта составляющая самая затратная. Можно выбрать любую модель, которая работает от сети в 220 В. Это может быть ИВ-99Е, ИВ-98Е.
  • Платформа — для изготовления рабочей зоны подходит любой стальной лист толщиной в 0,8 см, вес его не должен быть меньше 60 кг. Оптимальная величина листа должна быть 80×45 см. Важно, чтобы поверхность будущей платформы была идеально гладкой, если имеются выступы или неровности, использовать такой материал не рекомендуется.
  • Крепления и фурнитура — к ним относятся пластиковые колеса от обычной тележки, двух штук будет вполне достаточно, болты М10, М12, швеллеры — 2 штуки, эластичные подушки для рукояти, отрезки трубы, а также полая труба размером в 1,2 м.

Для создания колебания можно использовать любой подходящий вибромоторчик. Но в связи с тем, что устройство не может работать автономно и всегда получает питание от сети, лучше найти двигатель, работающий от 220 В, так как преобразователь найти на улице проблематично, если мотор будет работать от 380 В. Использовать можно даже старый мотор от мотоблока, если он исправен.

Сделать вибромотор своими руками не получится качественно, поэтому его лучше приобрести. Также важно заранее сделать чертеж, составить план и соблюдать в процессе последовательность действий. В качестве инструмента понадобится молоток, болгарка, сварочный аппарат, а также набор слесарных инструментов.

Этапы сборки

Виброплита своими руками с бензиновым двигателем собирается по такому же принципу, что и с электродвигателем. Серьезных отличий не будет, поэтому алгоритм действий будет актуальным и в том, и в другом случае. Последовательность действий можно разделить условно на несколько этапов:

  • Подготовительный. Включает в себя подготовку всех необходимых составляющих, а также инструмента.
  • Изготовление платформы. На листе стали или чугуна необходимо выполнить пару надрезов болгаркой. Отступать от края необходимо на 100 мм, глубина надреза 5 мм. Они должны располагаться симметрично друг к другу с двух сторон. Края немного загибаются, сделать это можно при помощи молотка. Угол сгиба должен быть не больше 25 градусов. Это требуется для того, чтобы исключить погружение аппарата в грунт во время работы. Места, где были выполнены загибы, обязательно обрабатываются сваркой. Это зафиксирует положение краев.
  • Фиксация двигателя. Любая вибротрамбовка обязательно оборудуется мотором, перед установкой необходимо снять крышку и отрегулировать уровень вибрации.
  • Установка вибратора. Он крепится к плите швеллерами. Важно сделать подгонку таким образом, чтобы края не выходили за рабочую поверхность. Фиксаторы дополнительно укрепляются при помощи сварки. Также дополнительно для крепления вибратора к металлической основе необходимо использовать болты. Лучше всего справятся с поставленной задачей изделия марки М12 и М10.
  • Устанавливается труба, а также эластичные подушки для предотвращения избыточной вибрации в ненужном направлении. Также на финальном этапе изготавливается ручка для более комфортного управления агрегатом.

Готовая трамбовка должна весить не меньше 60 кг при условии, что она будет использоваться в личных целях. Для обустройства дорожек такой площадочный вариант подходит. Если планируется с ее помощью обустраивать фундамент, стоит выполнить изделие весом минимум 80 кг.

Использование в частном хозяйстве

Самодельная виброплита чаще всего эксплуатируется на участке, при строительстве беседок, обустройстве дорожек и летних площадок. Однако не следует забывать, что она является самодельным инструментом, с которым также важно соблюдать правила безопасности.

Самодельная виброгалтовка будет приносить больше пользы, если ее владелец воспользуется следующими советами:

  • Чтобы вибрация не передавалась на руки и тем самым не утомляла пользователя во время работы с устройством, стоит к ручке приделать две петли из плотной веревки, за которые можно держаться в процессе.
  • Самодельная конструкция весом в 60 кг способна отлично утрамбовать поверхность грунта на 10 см. Этого вполне достаточно для кладки тротуарной плитки или ландшафтных работ. А вот для использования в строительстве необходимо увеличить вес конструкции, чтобы он был больше 80 кг.
  • Упрощает процесс трамбовки система орошения. Для этого рабочая поверхность перед устройством должна быть хорошо смочена водой.
  • Когда устройство будет готово к эксплуатации, очень важно проверить зафиксированность каждого элемента и крепления. Не должно быть поломанных элементов, непрочных или с дефектом.

Можно перед полноценным использованием провести небольшие испытания, чтобы убедиться в надежности и качестве выполненного агрегата. Хранить инструмент необходимо в чистом сухом месте, чтобы он прослужил без нареканий не один десяток лет. Периодически инструмент важно проверять, настраивать и регулировать. Если в виброплите был использован бензиновый двигатель, то уход за ним должен быть более тщательным, периодически необходимо менять масло и фильтры, проверять свечи. Специалисты рекомендуют менять смазывающее вещество после 25 часов работы виброплиты.

obinstrumentah.info

Виброплита Электрическая 220в Своими Руками

Как сделать виброплиту : фото, видео

Современные владельцы загородной недвижимости многие хозяева дачных участков уже убедились, что виброплита на дому – это не прихоть, а необходимость. Допустим, нужно соорудить небольшую площадку для того, обустроить садовую дорожку выровнять отсыпанный песком не гравием участок перед заливкой бетоном или асфальтовой смесью. Неужели же вы станете покупать дорогостоящую электрическую виброплиту, стоимость какой} {занимается 20-40 тысяч? Цена на бензиновые аналоги выше значительно!

Есть вариант взять ее напрокат, но и дополнительно эта возможность встречаются не везде. Рачительные умельцы изготавливают такое устройство самостоятельно. Как сделать виброплиту в не сэкономить бюджет семьи вы узнаете в рамках этой статьи.

Что необходимо для изготовления виброплиты в домашних условиях?

1. Самая дорогая деталь будущей виброплиты – двигатель, который будет создавать вибрацию. Подойдут площадочные вибраторы (ИВ-98Б, ИВ-98Е, ИВ-99Б, ИВ-99Е). Такой двигатель обойдется вам только лиш в 5-8 . Предпочтительнее модели, работающие от обычной сети two hundred twenty В. Это все связано с той целью, что не на всех участках подведено трехфазное питание three В. Чтобы вибротрамбовка самостоятельно была доступна в любом населенном пункте, выбирайте модели ИВ-99Е не ИВ-98Е. Бензиновая виброплита на дому потребует бензинового двигателя.

3.2. для площадки. Подойдет обычный лист 8-ми миллиметрового металла или какая-то крупная деталь станка. Основное условие – вес этого полотна ожидается двух или более sixty килограмм.

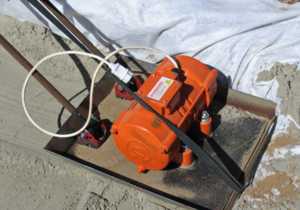

Самодельная, электрическая виброплита.

Читайте так же

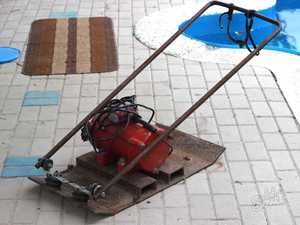

Решил у себя дома, сам выложить тратуарную плитку, для сделал виброплиту.

3. Два швеллера для крепления вибратора к плите.

4. Болты, отрезки трубы, пластиковые колесики и мягкие эластичные подушки для ручки виброплиты.

Помимо этого следует запастись инструментом: болгаркой, сварочным аппаратом и слесарными инструментами.

Итак, как же изготавливается электро виброплита своими руками?

Процесс начинается с подготовки металлической плиты. Болгаркой производятся два надреза по краям плиты, глубиной five мм. Затем края при помощи молотка загибаются на twenty five градусов. Тем самым мы предотвратим возможное закапывание виброплиты при трамбовке. Места надреза заваривают, чтобы обеспечить надежную фиксацию торцевых частей плиты. Работы должны быть выполнены профессионально, чтобы избежать деформации плиты.

Далее на предварительно размеченные места привариваются оба швеллера, в которых высверливаются отверстия для болтов, – они отвечают за крепеж вибратора. Двигатель крепится при помощи болтов М10.

Для удобства эксплуатации устройства сооружаем ручку. Ее легко изготовить из отрезка трубы.

Читайте так же

Чтобы при работе вы сами не сильно вибрировали, можно укрепить рукоять, используя сайлентблоки или с помощью мягких эластичных подушек, продающихся в магазинах крепежных элементов.

Электрическая плита своими руками почти готова, осталось прикрепить к ней транспортные колесики. Это облегчит ее перемещение при работе. Подойдут обычные пластиковые колесики, вставляемые в приваренные к основанию плиты кольца.

Эффективность самодельного устройства при трамбовке можно повысить, закрепив в передней части конструкции специальную емкость со шлангом для смачивания утрамбовываемого участка. При установке емкости следите за тем, чтобы жидкость не могла попасти на работающий двигатель.

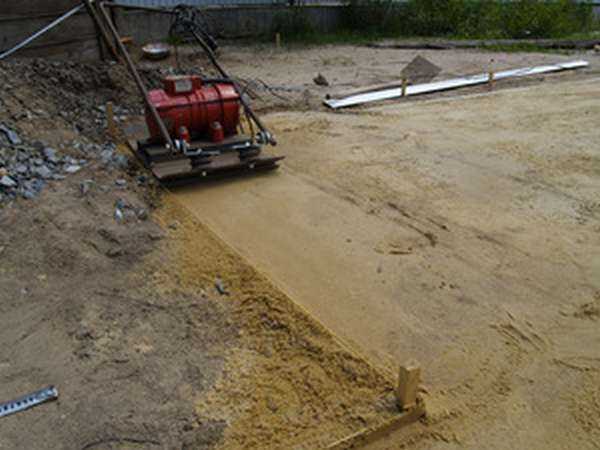

Такая виброплита легко справится с уплотнением влажной песчаной поверхности на глубину до ten сантиметров. Для площадок из щебня она менее эффективна, но также применяется.

руками готова, осталось подключить ее к и приступить к трамбовке. Не забудьте перед работой надеть специальные виброперчатки.

Читайте так же

ctln.ru

Виброплита своими руками с электродвигателем

Для утрамбовки поверхности из песка, асфальта или крупного и мелкого грунта применяют виброплиту – эффективный многофункциональный строительный инструмент. Используют его и для подготовки грунта, когда возводят фундамент, и для укладки тротуарной плитки.

К преимуществам виброплиты, сделанной своими руками, относится ее небольшой размер, позволяющий выполнять работы в любых, даже труднодоступных местах, где невозможно использовать промышленные катки для утрамбовки покрытий.

Удобный и компактный агрегат можно приобрести, можно взять аренду, но если выброплитой вы планируете пользоваться часто, то ее лучше сделать своими руками.

Механизм работы

Виброплита состоит из четырех основных частей: рамы, двигателя, стальной или чугунной плиты и вибратора.

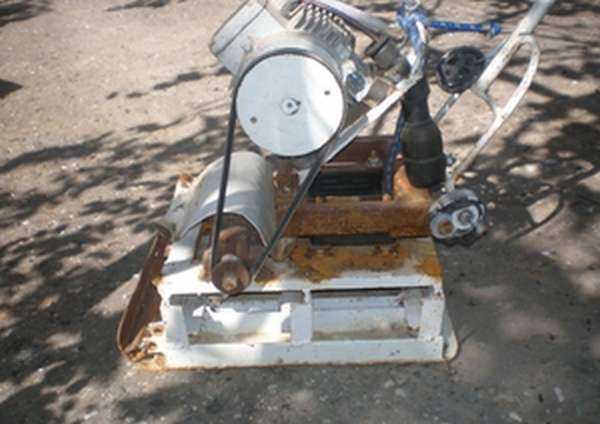

Основа механизма – это массивная плита в подножии инструмента. По центру такой плиты устанавливают вибратор, а поверх него – двигатель. Через клиноременную передачу и муфту двигатель подает на вибратор вращательные движения. В самом вибраторе они преобразуются в колебательные движения. Данные колебания передаются стальной или чугунной плите, а та направляет их в грунт. В результате вибрация и масса механизма приводят к тому, что происходит утрамбовка насыпных материалов разной плотности и толщины.

Основа виброплиты может быть из стали и чугуна, а двигатель устанавливают бензиновый, дизельный или электрический. В разных моделях будет разная мощность двигателя, масса и вибрация.

Где применяют виброплиты?

Чаще всего виброплиту задействуют в строительстве и ремонте, обустройстве спортивных площадок, прокладке дорог и тротуаров и многих других видах работ. Она может быть использована в промышленных целях, но нередко применяется и в частных домах. Этот механизм позволяет справиться с теми задачами, которые не по силам более громоздкой техники. Компактный размер виброплиты позволяет прокладывать с ее помощью в частном доме садовую дорожку.

Данное устройство незаменимо для прокладки тротуаров и дорог. С ее помощью утрамбовывают землю на газоне, гравий, песок, бетон и асфальт. Работать виброплитой можно даже в узких котлованах и в траншеях. Механизм может двигаться задним ходом, так что работа на небольшой территории будет значительно упрощена, ведь не потребуется преодолевать препятствия и часто разворачиваться.

Выбираем массу виброплиты

При выборе модели или подбирая детали, чтобы изготовить виброплиту своими руками, следует обратить внимание на такой показатель, как ее масса. Именно он определяет продуктивность работы механизма. Данный параметр обязательно учитывают, оценивая объем и сложность предстоящей работы.

По массе виброплиты можно разделить на четыре группы:

  • легкие – вес до 75 килограмм;
  • универсальные – вес от 75 до 90 килограмм;
  • среднетяжелые – вес от 90 до 140 килограмм;
  • тяжелые – вес более 140 килограмм.

Целесообразно использование легких моделей при обустройстве придомовых территорий. Для таких виброплит максимальный слой грунта будет составлять 15 сантиметров. Легкая модель подойдет для укладки на дорожку демпфирующего коврика из полиуретана и работ с тротуарной плиткой.

Средняя модель работает с максимальным слоем грунта в 25 сантиметров. Обычно она предназначена для частного ремонта дорожного полотна, когда заменяли лежащие под ними коммуникации, дорожек из асфальта или когда на тротуар кладут плитку.

Для более серьезных задач выбирают тяжелые и среднетяжелые модели. Ими уже можно укладывать слои дорожного покрытия, уплотнять периметр фундамента небольшого дома и засыпанные траншеи. Для таких моделей максимальный слой грунта – 60 сантиметров.

Внимание: учтите, что если вы планируете укладывать асфальт, то максимальный вес вибромашины должен быть не более ста килограмм.

Подбирая оптимальный вес виброплиты, обязательно учитывают мощность двигателя. Если плита тяжелая, а мотор слабый, то работа не даст нужной продуктивности. Механизм будет тонуть в слое грунта, так что придется прикладывать дополнительные усилия. Такое несоответствие особенно важно учитывать в среднетяжелых и тяжелых моделях. Изготавливая инструмент своими руками, следует предварительно просчитать это соотношение.

Например, на плиту весом в 100 килограмм идеальным будет мотор с мощность в 5 лошадиных сил. Естественно, что если такой мотор установить на плиту весом в 150 килограмм, то справляться с работой она не будет.

Параметры работы

Плотность трамбовки, легкость в управлении и работе с виброплитой определяются следующими параметрами:

  • размер рабочей поверхности;
  • вибрационное усилие;
  • вид двигателя;
  • мощность двигателя.

Размером рабочей плиты определяется давление плиты на обрабатываемую поверхность. Чем меньше будет рабочая поверхность, тем более высокое КПД у виброплиты. Чугунное основание позволяет добиться более высоких показателей результативности работы, чем инструменты со стальной основой.

Вибрационным усилием определяется уровень мощности вибрации. Если планируется трамбовка покрытий и плотных грунтов, то это показатель должен быть максимально высоким. Если толчки будут слабыми, то твердый грунт не утрамбуется до нужной плотности.

По виду двигателя виброплиты делятся на дизельные, бензиновые и электрические. Наиболее востребован инструмент с бензиновым двигателем. Связано это с его низкой ценой и высокой производительностью. Дизельные моторы самые дорогие, хотя топливо для них стоит дешевле бензина. Недостаток дизельной плиты – это достаточно высокий уровень шума.

Электрический двигатель стоит недорого и мощность у него сравнима с другими двигателями. Но есть и недостаток – для работы нужен доступ к электрическим сетям.

Мощность двигателя влияет на то, как виброплита будет двигаться под уклоном и по вязкой поверхности. При более высоких показателях мощности с инструментом будет легче работать. Когда мотор мощный, он не требует от работника дополнительных усилий и сам тащит плиту вперед. Если мотор маломощный, то работа под уклоном будет проблематична, а плита может зарываться в грунт. Такие слабые моторы следует ставить только на легкие плиты.

Делаем своими руками

Главный довод сделать виброплиту своими руками – это экономия средств, ведь обойдется она вдвое дешевле покупной модели. Процесс изготовления инструмента прост, поскольку его конструкция не слишком сложная.

В работе вам потребуются следующие запчасти:

  • – основа – листовой металл размером 45 на 80 сантиметров и толщиной в 8 миллиметров;
  • – двигатель – подходящий по мощности и работающий от сети;
  • – две мягких эластичных подушки;
  • – два швеллера;
  • – два пластиковых колеса;
  • – болты М10;
  • – полая труба – длина 1,2 метра;
  • – отрезок трубы.

Необходимые для работы инструменты:

  • болгарка;
  • дрель;
  • сварочный аппарат.

Сборку виброплиты с электродвигателем рекомендуется выполнять в следующем порядке:

  1. Подготовительные работы с двигателем. С электрического мотора лучше снять крышку, что позволит регулировать силу вибрации.
  2. Используя болгарку, на металлическом листе нужно сделать два надреза, симметрично с разных сторон. Расстояние от края – десять сантиметров, а глубина надреза – пять миллиметров.
  3. По этим надрезам, используя молоток, загибаются края листа. Угол загиба должен составлять не более тридцати градусов. Такой загиб делается, чтобы машина во время работы не закапывалась. Без предварительных надрезов будет довольно трудно загнуть металл до необходимого угла.
  4. Места надрезов необходимо заварить, а положение торцов зафиксировать.
  5. С помощью двух швеллеров на плите крепят вибратор. Его края не должны выступать за рабочую поверхность. На месте крепления опять понадобится сварка. Чтобы швеллеры приварились хорошо, линию сварки нужно делать поперек. При крепеже выдерживают расстояние от семи до десяти сантиметров от центральной точки плиты, учитывая расположение крепежных отверстий у двигателя.
  6. Используя болты М10, вибратор прикрепляют к металлу. Замерив расстояние крепежных отверстий мотора, на том же расстоянии просверливают на швеллерах отверстия и мотор прикрепляют к основанию.
  7. Трубу и эластичные подушки используют, чтобы сделать ручку виброплиты. Используя подушки, ручку прикрепляют к основанию – это позволить погасить вибрацию во время работы инструмента. Если не сделать этого, то плиту будет вырывать из рук. К тому же, колебания могут негативно отразиться на суставах верхних конечностей.
  8. Чтобы плиту было легче транспортировать (а вес ее будет порядка 60 килограмм и более), к ней приваривают обрезок трубы, и прикрепляют колеса. Лучше всего установить колеса таким образом, чтобы их было легко снять, а затем поставить на место.

Практические рекомендации

На основании виброплиты можно закрепить ручку, используя два болта. Ручку следует заизолировать, а крепление закрыть резиновыми втулками. Если ручку оснастить веревочной петлей, то будет удобнее работать. Держась за эту петлю, вибрация значительно ослабеет.

Учтите, что в виброплите с электродвигателем нельзя полностью погасить вибрацию, ее можно лишь уменьшить.

Вес виброплиты зависит от применяемых в ее изготовлении деталей. Поскольку главное назначение аппарата – это утрамбовка грунта, вес его должен быть большим. Если массы не хватает, то к плите рекомендуется приварить дополнительный груз.

Для работы с десятисантиметровым грунтом средний вес аппарата должен быть около пятидесяти килограмм. Если работа заключается в укладке фундамента, то придется увеличить массу плиты и мощность двигателя.

Чтобы конструкция требовала меньших усилий во время перемещений, а болты с обратной стороны не мешали движению, рукоятку лучше крепить к переднему загибу плиты.

Цена на самостоятельно изготовленную виброплиту во многом зависит от цены электродвигателя.

Улучшаем функциональность виброплиты

Для более комфортной работы с механизмом его можно оснастить дополнительными функциями. Например, это могут быть складная ручка и колеса для транспортировки.

При необходимости уплотнения виброплитой асфальта рекомендуется ее дополнить системой орошения. Такая функция позволит машине не прилипать к поверхности.

Срок службы механизма продлит наличие кожуха для муфты и ремня. Такой кожух, закрывая данные детали полностью, не позволит туда попадать грунту и частям утрамбовываемой поверхности.

Еще одно полезное дополнение – это возможность движения задним ходом. Оно значительно облегчает работу, особенно, если виброплита используется на небольшой поверхности – на узком тротуаре, в небольшом дворике, траншее или котловане.

Виброплиту с электродвигателем лучше всего сделать самостоятельно, что позволит значительно сэкономить. Электродвигатель – это хорошее и недорогое решение, но если на участке отсутствует электричество, то дополнительно потребуется арендовать или приобрести генератор.

Инстаграм

superarch.ru

Самодельные виброплиты с электродвигателем, делаем своими руками

Преимущество виброплиты в компактном исполнении, в домашних условиях, является ее размер, он позволяет производить работы в самых неудобных участках, размеры которых не дают возможности использовать промышленный каток. Удобный и компактный агрегат можно приобрести или взять в аренду. Но, если у вас большой объем работ и использовать виброплиту планируете часто, изготовление виброплиты своими руками — это очень хороший вариант.

  • 1 Принцип действия виброплиты
  • 2 Сфера использования виброплит
  • 3 Характеристика виброплит исходя из их массы
  • 4 Общая характеристика вибраторов
  • 5 Полезные дополнения при выборе виброплиты
  • 6 Изготовление виброплиты своими руками
  • 7 Правила эксплуатации вашей виброплиты с установленным бензиновым двигателем

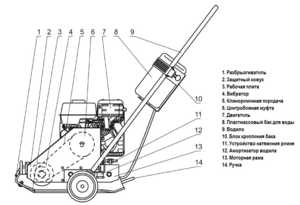

Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:

Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.

От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.

Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.

Сфера использования агрегата – ремонт и строительство, прокладка дорог и тротуаров, обустройство различных площадок и других работ. Применяют его как в промышленных масштабах, так и для дома. Уникальность этого механизма в его сравнительно малых габаритах и способности работать в тех условиях, в которых громоздкие аппараты не подойдут. К примеру, укладка садовой дорожки или тротуара в частном доме.

С помощью агрегата утрамбовывают асфальт, бетон, песок, обычную землю на газоне и гравий. Такой аппарат незаменим при прокладке тротуаров и дорог. Работа его осуществляется даже в узких котлованах и траншеях. Преимуществом комплектации механизма является движение задним ходом, это намного упрощает работу на малой территории, где необходимо часто разворачиваться или преодолевать препятствия.

Масса плиты — это самый важный показатель при выборе необходимой модели или при покупке деталей для сборки виброплиты в домашних условиях. Масса определяет 70 процентов продуктивности агрегата и его соответствия при выполнении необходимых вам работ. Модели по массе делятся на четыре типа:

  • легкий – с массой до 70 килограмм;
  • универсальный – с массой от 71 до 90 килограмм;
  • среднетяжелый – с массой от 91 до 140 килограмм;
  • тяжелый – с массой от 141 килограмма.

Легкий тип оптимально подходит для работ по облагораживанию придомовой территории, максимальная глубина грунта при этом не должна превышать 15 сантиметров. Также этот тип применяют для работ связанных с укладкой тротуарной плитки, укладки на дорожки демпфирующих ковриков выполненных из полиуретана.

Средний тип применяют вовремя частичного ремонта дорожного полотна с использованием асфальта, укладки на тротуар плитки. Максимальная глубина грунта при этом не должна превышать 25 сантиметров.

Среднетяжелый и тяжелый тип отлично справляется и с более серьезными работами, к примеру – укладка дорожного покрытия в несколько слоев. С помощью агрегатов данного типа уплотняют траншеи после засыпки и периметр фундамента небольшого дома. Максимальный слой почвы для этого типа составляет 60 сантиметров. Ограничение по весу при работе по укладке асфальта – 100 килограмм.

При выборе оптимальной массы вибромашины необходимо обратить внимание на мощность двигателя. Слабый мотор, установленный на массивной плите, может разочаровать вас во время выполнения плана работ. Такой агрегат утонет в слое почвы и потребует применения лишних усилий от производящего работы человека. Особенно критично это несоответствие всплывет у моделей из 3 и 4 типа.

При покупке или изготовлении виброплиты необходимо просчитать данное соотношение. Пример нерационального соотношения – плита весом 140 – 175 килограмм и установленный на ней двигатель мощностью 6 л.с. Пример правильного соотношения – на 100 килограмм 5 л.с. двигателя.

К дополнительным показателям при выборе агрегатов относятся:

  • Площадь рабочей поверхности.
  • Вибрационное усилие.
  • Мощность мотора и вид потребляемого топлива.

    Данные показатели определяют плотность вибротрамбовки, а также легкость в управлении и работе.

    Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше.

    Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

    По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

    Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.

    Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

    Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

    Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают.

    Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

    Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

    Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

    Процесс изготовления виброплиты своими руками и самостоятельного конструирования довольно прост, так как механизм по своей конструкции не сложный.

    Виброплита состоит из таких элементов:

    мотор – подбирается на ваше усмотрение, к примеру, можете применить площадочный агрегат ИВ-98Е, который работает от сети 220 вольт, либо бензиновый одноцилиндровый агрегат. Предпочтительного производства фирмы Хонда;

  • площадка основы – листовой металл, размером 45 на 80 и толщиной 8 миллиметров;
  • швеллер – два штуки;
  • эластичные мягкие подушки, которые нужны для крепления ручки на виброплиту — 2 штуки;
  • болты марки М12 для крепления бензинового или М10 для электрического мотора;
  • колеса из пластика для облегчения конструкции – 2 штуки;
  • труба;
  • труба полая длиной примерно 1,2 метра.
  • Закупив необходимые материалы, приступайте к сборке, при этом чертеж вам не понадобится.

    • На электродвигателе снимите крышку, для регулировки силы вибрации.
    • На листе металла сделайте надрез болгаркой. От края листа – 100 мм, глубиной – примерно 5 мм. Необходимо выполнить два симметричных надреза с двух сторон.

    Загните с помощью молотка края по надрезам, угол загиба – примерно 25 градусов. Это необходимо для того, чтоб агрегат не закапывался во время работы.

  • Места выполненных надрезов необходимо заварить и зафиксировать положение торцов.

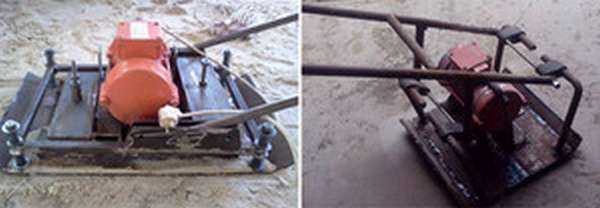

  • Вибратор, изготовленный своими руками, крепится на плите с помощью двух швеллеров. Их необходимо подогнать таким образом, чтобы края не выходили за край рабочей поверхности. Швеллеры тщательно приваривают.
  • Болтами марки М12 или М10 крепят сам вибратор к металлу. Необходимо замерить расстояние между отверстиями крепежа мотора, просверлить на этом же расстоянии отверстия в швеллерах, крепят двигатель к основанию руками с помощью подготовленных болтов.
  • Труба и эластичные подушки необходимы для гашения вибрации и изготовления самой ручки агрегата.

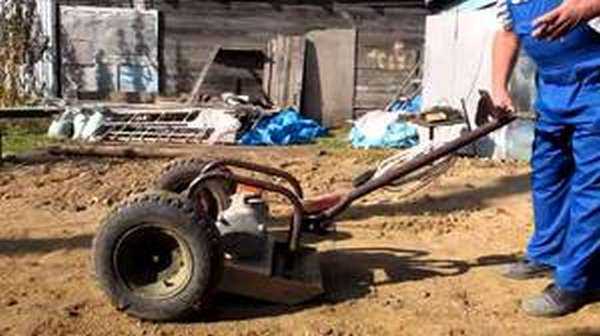

  • Для удобства транспортировки самодельной виброплиты к ней нужно приварить обрезок трубы, на который затем надо установить колеса. Вес готового аппарата составит примерно 60 килограмм, поэтому колеса не будут лишними. Колеса закрепите так, чтобы их при необходимости руками можно было легко демонтировать и монтировать.

    Правила эксплуатации вашей виброплиты с установленным бензиновым двигателем

    Для того чтоб увеличить срок эксплуатации вашей виброплиты с установленным бензиновым мотором необходимо соблюдать ряд правил:

  • Перед тем, как приступить к работе, механизм нужно тщательно просмотреть на наличие повреждений, проверить обтяжку всех креплений.

    Регулярно необходимо проверять уровень масла в двигателе и при необходимости, согласно регламенту завода производителя, производить замену масла и фильтров. Менять масло необходимо на разогретом двигателе.

  • Свечи в двигателе нужно периодически очищать от нагара и визуально проверять.
  • Требуется регулярная чистка воздушного фильтра двигателя.
  • Заправлять бензиновый агрегат только при заглушенном двигателе.
  • Не использовать устройство на твердых поверхностях – застывшем асфальте или бетоне.
  • vizada.ru
