Вибростол для тротуарной плитки своими руками

Многие люди желают иметь свой собственный дачный участок с привлекательными дорожками и большим бассейном, где всегда смогут хорошо отдохнуть от городской суеты и забот. Когда у Вас нет возможности найти достаточно большую сумму денежных средств для выполнения работ по благоустройству, тогда вибростол для изготовления плитки в домашних условиях — это оптимальное и самое лучшее решение, которое поможет в значительной степени сэкономить Ваши деньги.

Что такое вибростол?

Сейчас, большое число людей выполняют вибростол своими собственными руками, потому как это недорого и очень практично. Вибростол представляет собой относительно простую конструкцию, которая необходима для производства плитки собственными руками. При помощи использования этого удобного и очень практичного устройства, имеется прекрасная возможность изготавливать качественную плитку для дорожек разной формы, способом вибролитья. Основным материалом при этом виде производства плитки, служит специальная смесь бетона, которая имеет высокие показатели прочности.

Это приспособление можно изготовить достаточно быстро по времени. Изготовить вибростол не сложно, как может первоначально показаться, для этого потребуется приложить немного своих усилий. Он состоит из верхней плиты, которая надежно закрепляется к основанию, выполненному из метала и двигателя, способного приводить конструкции в движение. При вибрации плиты, из форм наполненных бетоном, которые на ней находятся, выходит воздух и исчезают пустоты. Это гарантирует высокое качество и отличные показатели надежности конечных изделий.

Если, Вы сами сделали вибростол и хотите, чтобы он эффективно работал, столешница должна быть абсолютно гладкой и ровной, а двигатель Вашей конструкции, должен выдавать равномерную и стабильную вибрацию. Когда этого нет, тогда при производстве плитки у Вас возникнет большое число проблем и сложностей и тротуарная плитка будет получаться не ровной.

Виды вибростолов для плитки

Чтобы выбрать вибростол, необходимо знать, какие вибростолы бывают и какое их назначение:

1. По типу вибрации:

• с горизонтальной вибрацией.
• с вертикальной вибрацией.

Наибольшую популярность имеют столы с горизонтальной вибрацией. Направление вибрации зависит от того, как размещен ротор.

2. По методу установки:

• переносные(мобильные).
• стационарные.

3. По специализации:

• формовочные. Предназначены для создания и формирования изделий необходимого размера.
• расформовочные(распалубочный). Предназначены для извлечения изделий из формы с помощью вибрации.

Эти вибростолы имеют одинаковый вид, но отличаются насадками и размерами отверстий.

Материалы и инструменты для изготовления вибростола

Для вибростола, Вам необходимо будет заранее приготовить требуемые материалы и специализированный инструмент. Чтобы сделать качественный и эффективный вибростол, Вам необходимо:

1. Надежный уголок размерами 50х50.
2. Труба выполненная из качественного метала — 4 шт.
3. Металл для выполнения столешницы.
4. Металические пластины.
5. Надежные пружины из качественной стали, которые обеспечат необходимую вибрацию и болты для их крепления.
6. Болты для фиксирования двигателя — 4 шт.
7. Двигатель требуемой мощности.
8. Швеллер для крепления двигателя.
9. Сварочный аппарат.
10. Дрель и надежная болгарка.
11. Измерительное и разметочное оборудование.

Пошаговая инструкция изготовления вибростола

Чтобы изготовить собственными руками качественный и практичный вибростол, Вам не потребуется много времени и больших денежных затрат. Конструкция вибростола достаточно проста и если постараться, можно сделать это устройство быстро и на высоком техническом уровне. Для того, чтобы правильно сделать вибростол, потребуется максимально точно соблюдать определенную последовательность выполнения работ.

Основание, куда будет закрепляться столешница, выполняется из качественного швеллера или же для выполнения этого, можно использовать уголок необходимых размеров. Размеры вибростола для качественной и привлекательной по внешнему виду тротуарной плитки для дачи и частного жилого дома, бывают очень разными. Здесь многое зависит от Ваших желаний и потребностей. Стандартными размерами принято считать такие, как: 700х700. Когда, Вы думаете над размерами вибростола, который планируете сделать своими руками, необходимо учитывать мощность и основные характеристики двигателя, используемого в этом устройстве.

Используемые трубы, служат надежной опорой. Их рекомендуется приваривать к основанию при помощи использования сварочного аппарата — это очень удобно и надежно. Для того, чтобы Ваша конструкция была максимально устойчива на поверхности, потребуется приварить к установленным на ней ножкам специальные пластины, которые выполняются из прочного металла. Затем эти пластины в месте установки конструкции, надежно заливаются бетонной смесью. Если этого не выполнить, тогда устойчивость всей конструкции будет непосредственно зависеть от поверхности на которой она находится. Когда вибростол установлен стационарно, тогда использовать его можно будет только в этом определенном месте и не получится его перемещать. При такой установке, устойчивость всей конструкции будет максимально высокой и у Вас не возникнет с этим проблем при работе.

Высота такой конструкции для каждого индивидуальна, самое главное, чтоб двигатель был размещен на расстоянии от земли.

Столешница необходимо, чтобы была ровной и гладкой. Когда этого не добиться, тогда смесь, которая расположена в формах на плите, при возможном наклоне переместится, что очень не желательно.

В каждом из углов получившейся конструкции и по центру, потребуется приварить пружины, которые будут создавать необходимую вибрацию. Рекомендуется использовать 6 пружин. Отлично для этого подходят пружины, которые установлены на мопедах.

Поверх пружин монтируется металлический лист, который имеет толщину в 8 мм и надежно закрепляется специальными креплениями двигатель. Устанавливать двигатель, рекомендуется в полном соответствии с имеющимися чертежами, иначе эффективность его работы может значительно снизиться.

Дальше на поверхность столешницы укладывают специальную форму, в которую заливается бетон. Такую форму можно приобрести в магазине или же можно сделать самостоятельно.

Чтобы сделать надежный вибростол, который будет эффективен в работе, необходимо строго следовать указанной инструкции по его выполнению собственными руками. Помимо всего указанного, не помешает установка специализированного потенциометра для осуществления более точной настройки вибрации. Меняя напряжение, имеется прекрасная возможность настраивать необходимую частоту под разнообразные виды применяемого раствора. Это в значительной степени увеличивает надежность выпускаемой плитки для тротуара, а также позволяет сэкономить время на производство.

Хитрости при изготовлении оборудования

При изготовлении вибростола нужно учитывать некоторые нюансы, которые очень важны для его правильной работы:

1. Основная плита всей конструкции, рекомендуется, чтобы была указанной массы. Расчет будет основываться на размерах и различных материалах, которые были использованы при изготовлении.
2. К подбору материалов для выполнения плиты, требуется подходить со всей ответственностью, потому как это основной элемент вибростола от которого в значительной степени зависит качество выпускаемых изделий. Главными характеристиками такого материала должны быть прочность и устойчивость к вибрации и нагрузкам.
3. Также, многие специалисты, рекомендуют первым делом рассчитать амплитуду колебаний. От этого будет в значительной степени зависеть вид и качество конечной продукции. Если не брать во внимание этот фактор то процесс изготовления может быть нарушен.
4. Двигатель нужно размещать согласно чертежу. Потому как при неправильном размещении двигателя вибростол не будет качественно работать.

Сделать качественный и эффективный вибростол своими собственными руками вполне возможно и для этого не потребуется тратить очень много времени и денежных средств. В итоге, получится надежная и очень практичная в использовании конструкция, которая позволит Вам изготавливать качественную и надежную тротуарную плитку в любом необходимом Вам количестве с минимальными денежными затратами.

remontnichok.ru

Вибростол для тротуарной плитки – СтройМастерская

Изготовление вибростола для тротуарной плитки своими руками. Фото и видео с описанием…

Одним из наиболее простых и востребованных способов изготовления тротуарной плитки или брусчатки является вибролитье.

Если  вкратце, то этот процесс представляет из себя следующую операцию:

• в специально подготовленную форму укладывается цементный раствор;

• одна  или сразу несколько форм выставляются на поверхность вибростола, где происходит вибрация, в следствии чего осуществляется уплотнение цементной массы  в самой форме;

• далее  формы выставляются на просушку;

• после затвердения цемента, происходит выбивание готовой плитки из формы.

Можно ли изготовить тротуарную плитку без вибростола?

Конечно, можно просто уложить раствор в форму, немного поколотить ее дном об пол, не пользуясь вибростолом.

В результате тоже получится плитка. Но в её структуре будет много мелких пустот воздуха, которые разрушительным образом влияют на срок службы тротуарной плитки,  хотя, есть примеры службы такой плитки в северных широтах уже более 8 лет.

А там где сильные морозы и частые смены температуры с плюса на ноль отсутствуют, она, наверное, прослужила бы еще дольше. Многое зависит от качества раствора, добавок в него, армирования и т.д.

Стоит отметить, что плитка изготовленная простым способом (без вибролитья) , уступает вибролитой еще и своим внешним видом, у такой плитки на лицевой стороне скорее всего будут пустоты от пузырьков воздуха.

Зачем нужен вибростол

Если есть желание получить более качественный и долговечный  продукт, появляется смысл в вибролитье.

Дело в том, что одним из основных критериев прочности и качества плитки является ее плотность.

Плотная плитка меньше удерживает в себе влаги, а соответственно, при отрицательных температурах в ней будет меньше воды, способной при замерзании расширяться и рвать структуру бетона.

Изготовление вибростола

Чтобы изготовить брусчатку  для своего участка было решено сделать небольшой вибростол своими руками, так как покупка заводского изделия для небольшого объема была экономически не выгодна.

Так как не планировалось заниматься отливкой плитки постоянно, для вибростола была изготовлена большая станина, с целью ее дальнейшего использования под верстак.

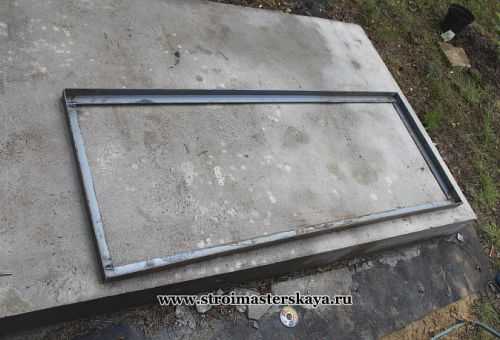

Для изготовления станины был использован стальной уголок 40мм*40мм .
Размер станины был взят для дальнейшего удобства работы на ней как на верстаке.  Все детали станины и стола соединялись при помощи электросварки.

Ширина станины  1500мм, глубина 600мм, высота 900.

Размеры рабочей поверхности вибростола на станине занимают только ее часть 600мм * 600мм.

Одним из факторов для принятия размеров поверхности вибростола, был факт того что чем больше площадь вибростола, тем сложнее на ней добиться равномерной вибрации посредством обычного электромотора.

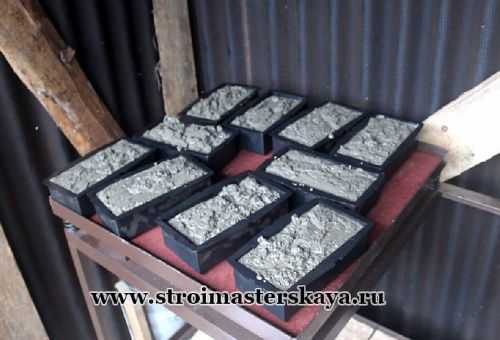

На такой площади должно поместиться 10 форм брусчатки 100мм * 200мм или одна большая форма тротуарной плитки до 600мм * 600мм.

К  станине вибростола приварены ножки из того же уголка 40*40.

Для прочности станины и последующего обустройства в ней полки  была выполнена обвязка по ножкам.

Из уголка 40мм*40мм была изготовлена подвижная часть вибростола квадратной формы 600мм  * 600мм.

Для того чтобы от рабочей части вибростола вибрация  не передавалась на станину, в качестве опор стола было решено использовать пружины клапанов от ВАЗ-2101.

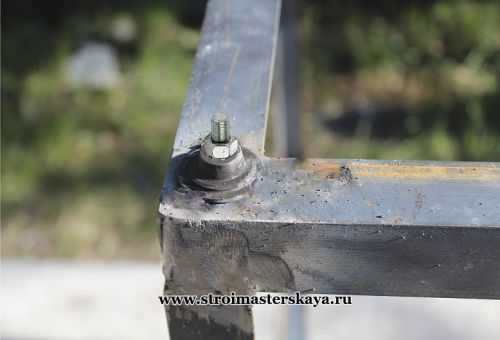

По углам  вибростола  для того чтобы пружины удерживались на станине, при помощи выступающих болтов были закреплены тарелки пружин.

На рабочей поверхности стола  по углам в месте контакта с пружинами приварены отрезки трубы диаметром меньше пружины.

Так же приварены перемычки, к которым должен крепиться электромотор.

Поверхность вибростола изготовлена из листа OSB.  К подвижной части прикреплен электродвигатель.

Поскольку большого выбора электромоторов не было, предпочтение пало на щеточный электродвигатель  мощностью 350 ватт со скоростью вращения вала 2800 оборотов в минуту. Вал двигателя удерживается в корпусе на самых распространенных подшипниках  от генератора все того же ВАЗ-2101.

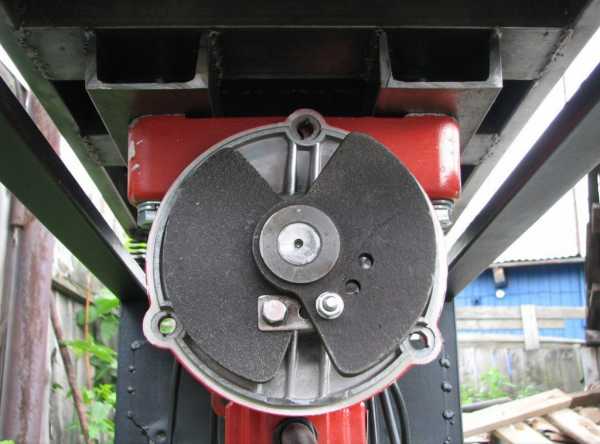

На вал электромотора установлен эксцентрик, с подобранным весом груза опытным путем.

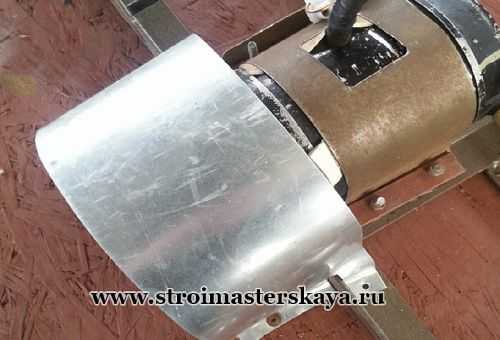

Вращающая часть двигателя, где расположен эксцентрик закрывается защитным кожухом.

                                 Внимание!

Все подвижные части вибростола были надежно закреплены в целях собственной безопасности, а место работы эксцентрика надежно защищено металлическим кожухом. Электропроводка  защищена от перегибов, перетирания и попадания влаги, а сам двигатель имеет заземление и подключение через УЗО.

По завершению сборки подвижной части вибростола, вся конструкция была покрашена и  опробована в рабочем режиме.

В процессе обкатки был установлен оптимальный вес эксцентрика, так как достаточно большой вес способствовал бы скорому разбиванию подшипников, а малый вес не создавал бы необходимой вибрации для уплотнения цементного раствора и выхода из него воздуха.

Данная конструкция стола легко справилась с задачей по отливке 150 м2 брусчатки 100мм*200мм  и 10 м2 тротуарной плитки 300мм*300мм.

Видео вибростол

Постоянный адрес статьи: http://stroimasterskaya.ru/articles/1769

МАТЕРИАЛ ПО ТЕМЕ

stroimasterskaya.ru

Как изготовить вибростол для тротуарной плитки своими руками

5 769 0 Дата: 02.05.2016

Специальный вибрирующий стол для изготовления изделий из бетона можно купить в специализированном магазине или попытаться сэкономить средства и сделать такой стол самостоятельно, это не сложно! Как воплотить эту идею в жизнь и что для этого требуется – рассмотрим подробно ниже.

Зачем нужен вибростол?

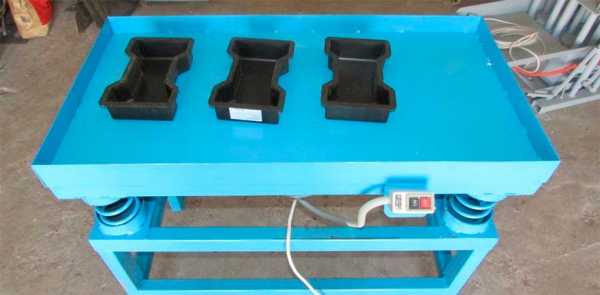

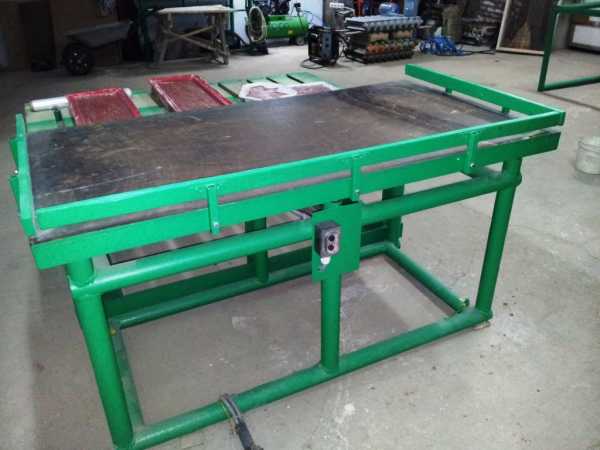

Стол с вибрацией – это специальное устройство, столешница которого делает постоянные колебательные движения с большой частотой. Используется такое устройство для производства разнообразных литых изделий из цемента, например, плитки для тротуара, бетонных урн и т.д. Вибростол для тротуарной плитки можно сделать и своими руками, для этого не нужно обладать какими-то особыми знаниями и навыками, достаточно желания, небольшой суммы и свободное время.

Попробуем понять, как устроен этот аппарат: на прочном основании с помощью металлических пружин закрепляется плоская поверхность, которая предназначена для формовки бетонных изделий. Столешница производится из стального листа с бортами по периметру. Под поверхностью столешницы устанавливают электродвигатель с эксцентриком на валу, который предназначен для смещения центра тяжести двигателя, чтобы он мог вибрировать и двигать столешницу. Наиболее подходящие электродвигатели для устройства – ИВ — 98 либо ИВ — 99.

В результате колебания поверхности залитый в форму бетон избавляется от пузырьков и пустот, а изделия получаются прочными и устойчивыми к физическим нагрузкам.

Разновидности вибрирующих столов

В зависимости от типа двигателя вибростолы делят на гидравлические и электрические. Гидравлический вид стола – это устройство без пружин и двигателя с постоянно нарастающей частотой колебаний, он используется для производства крупных изделий из бетона. Электрический вибростол имеет в своем составе пружины и предназначается для производства как небольших изделий, так и крупных форм.

Для личного использования больше подойдет последний вид вибростола. Основное его преимущество в равномерном колебании поверхности, что способствует формированию прочных изделий.

Подробная инструкция по изготовлению

• точный чертеж будущего стола;
• трубы из металла – 4 шт.;
• уголки или швеллер;
• стальной лист;
• болгарка;
• электродвигатель на 220 В необходимой мощности, болты – 4 шт.;
• электродрель;
• аппарат для сварки.

Когда материалы и инструменты собраны – пора приступить к работе!

Этап 1. Основание вибрирующего стола

Оптимальным для вибростолов считается размер 70 см х 70 см, но если планируются большие объемы производства изделий, вибрирующую поверхность лучше сделать и шире, а мотор – мощнее. Основание делают из металлических уголков 50х50 мм или используют швеллер.

Соединяются конструктивные элементов с помощью сварки или прикручиваются болтами, тогда стол будет разборный, но пострадает жесткость конструкции. Оптимальная высота основания для вибростола – 90 см. Общая высота со столешницей – 100 см.

Этап 2. Ножки

Основание нужно закрепить на металлических ножках. Для стойкости, к ножкам обычно приваривают стальные пластины либо сами ножки фиксируют методом закапывания в землю и заливания цементом, тогда стол будет недвижимым.

Чтобы правильно сделать ножки нужно учитывать следующие нюансы:

• высота ножек должна быть достаточная, чтобы закрепленный под столешницей мотор не доставал до земли;

• высота агрегата должна быть максимально удобной для мастера, человек не должен постоянно сгибаться над низким столом, но и высоким его делать также не стоит, так как придется постоянно держать руки на весу;

Высота ножек должна быть одинаковая, малейшая неточность приведет к наклону рабочей поверхности, что повлечет за собой вытекание бетона из форм.

Для большего удобства к ножкам прикручивают снизу гайки, чтобы при необходимости можно было регулировать высоту стола и иметь возможность устанавливать его на любой неровной поверхности.

Для удобства к ножкам можно приварить металлическую пластину и закрепить на ней выключатель и розетку для двигателя.

Этап 3. Столешница

Итак, у нас готово основание на ножках, а значит, можно начинать изготовление столешницы. В каждом уголке рамы стола, и к самому центру нужно прикрепить стальные пружинки (6 шт.).

Пружины встречаются в магазине автозапчастей или на рынке, это могут быть бывшие пружины от мопедов или мотоциклов, которые необходимо разрезать напополам. Для поверхности стола хорошо подойдет плотный стальной лист, лучше с бортиками, тогда формы не упадут со стола при вибрации. В качестве столешницы используют лист ОСБ или ДСП, подойдет даже фанера, но если вы хотите изготовить надежный вибростол, то лист из стали – лучший выбор.

Чтобы присоединить столешницу к раме, используют два способа:

• один конец пружинки приварить к столешнице, а второй – к раме;
• пружину приварить к столешнице, а второй конец зафиксировать в стакане, высотой равной третьей части пружинки, который установлен на основании.

Этап 4. Электродвигатель

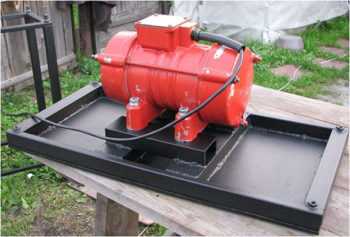

Двигатель необходимо прочно закрепить под столешницей. Если используется двигатель типа ИВ-98 либо ИВ-99, то колебания стола получаются слишком сильные, поэтому столешница должна быть из цельного металлического листа толщиной 10 мм. В противном случае необходимо использовать утяжелители.

Чтобы не прибегать к утяжелителям можно использовать такую хитрость: на обычный мотор установить эксцентрик, который можно сделать самостоятельно вместо шкива.

Двигатель можно расположить такими способами:

• горизонтально, тогда движения будут осуществляться в горизонтальной плоскости;

• вертикально, колебания будут выполняться перпендикулярно полу;

• с углом наклона в 45 градусов к поверхности столешницы, тогда вибрация будет сразу в нескольких плоскостях.

Итак, как вы успели убедиться, изготовить вибростол для литых бетонных изделий не очень сложно и совсем недорого!
