Вибростол своими руками — выбор материалов, изготовление, отладка

Чтобы сделать вибростол своими руками достаточно будет стандартных инструментов, которые есть у большинства домашних мастеров. Самый сложный навык, что может понадобиться, это умение пользоваться сваркой. Самодельный вибростол даже будет выигрывать в сравнении с заводским, так как будет рассчитана под свое строительство: размер плиток и их количество которое будет изготавливаться за один раз. Применяться может для шлакоблоков и изготовления вибролитьевой плитки своими руками.

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

• Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но сваркой гораздо быстрее.
• Болгарка с отрезным и шлифовальным кругами.
• Дрель и сверла необходимых размеров.
• Болты гайки шайбы и ключи под них.
• Рулетка и линейка, для измерений и разметки.
• Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
• Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

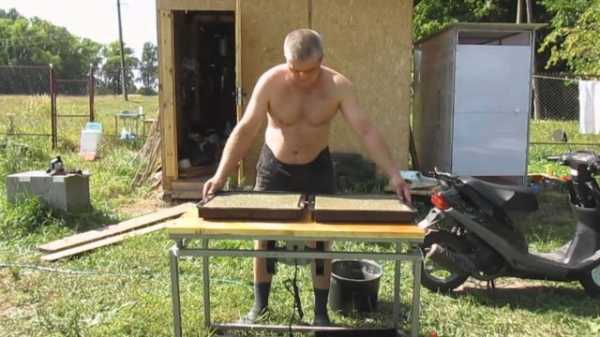

На видео вибростол, собранный из подручных деталей:

• Четыре одинаковые пружины можно с мопедных амортизаторов, плотные ремни или цепи, которые выдержат вес столешницы и погруженных на нее бетонных форм.
• Вибрационный или обыкновенной электродвигатель.

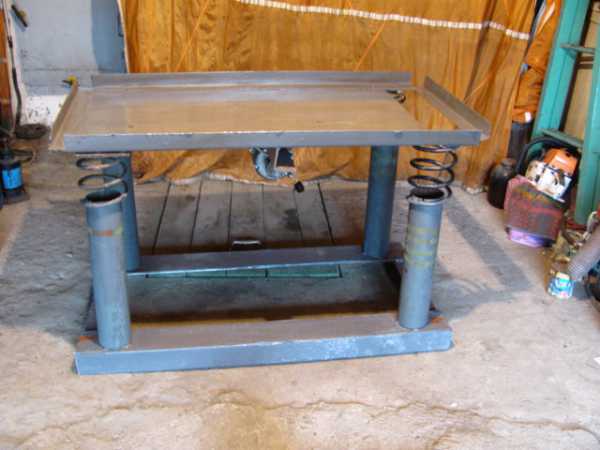

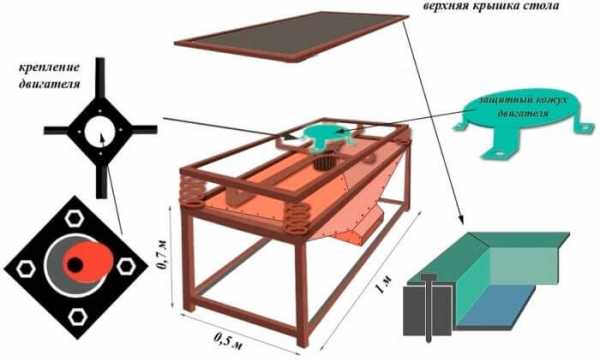

Детали конструкции, чертежи, материалы и порядок изготовления

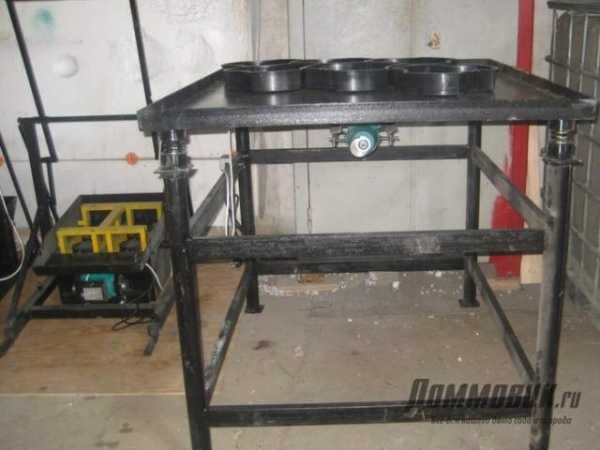

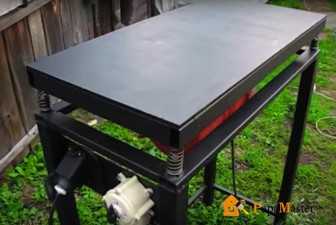

Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.

Основные узлы и требуемые для них материалы следующие:

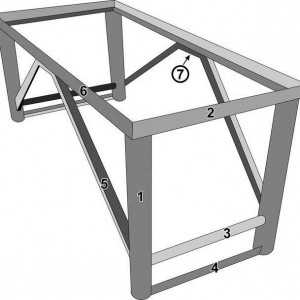

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

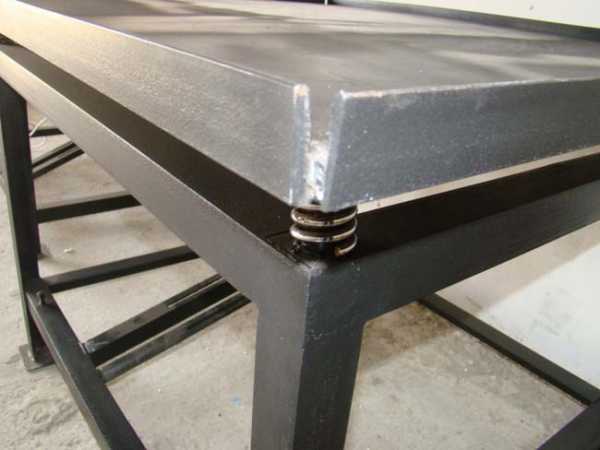

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

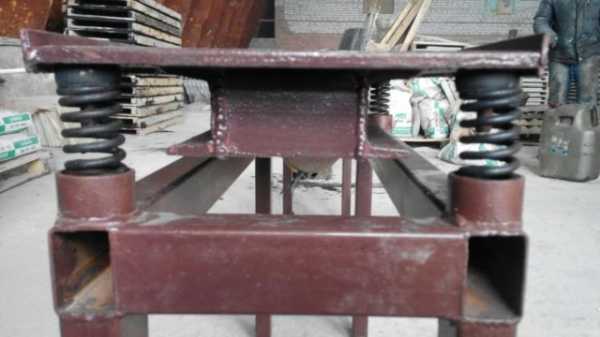

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

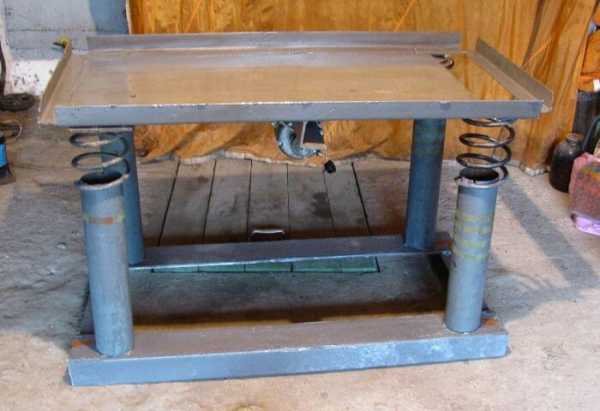

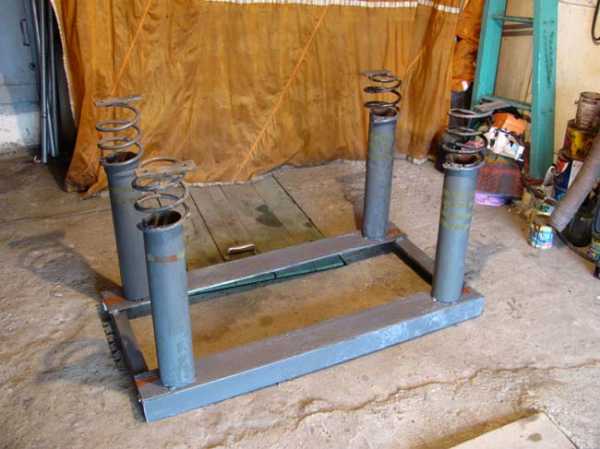

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

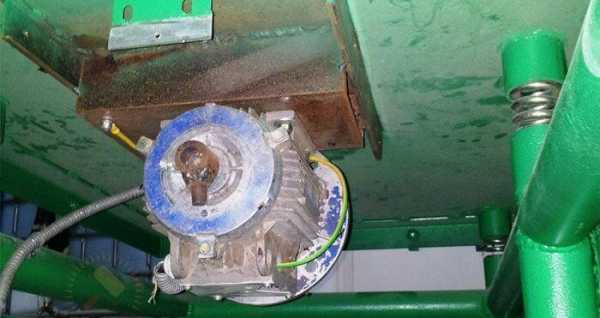

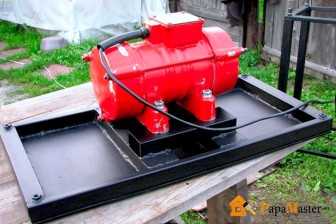

• Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.

Как изготовить свой станок и пример его работы на видео:

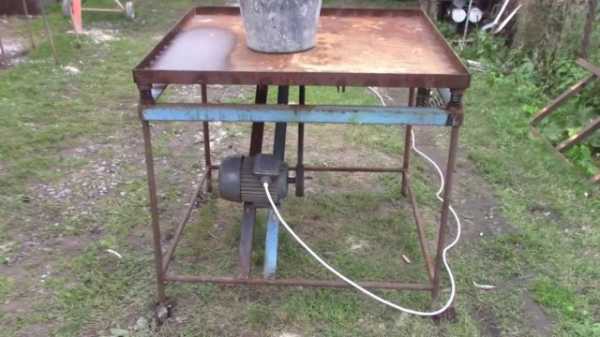

• Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
• Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Расформовочный вибростол

Используется для извлечения высохшей плитки из формы. По сути, это обыкновенный вибростол, сделанный своими руками, только в его крышке есть отверстие. На него сверху ложится форма и под действием вибрации плитка из нее выпадает.

Чтобы работать с расформировочным вибростолом, на форме должны быть ручки или поля, которыми можно опереть ее о стол. Из кустарных форм, вместо которых применяются пластиковые емкости извлечь плитку таким способом не получится, разве что просто положить ее на стол, чтобы от вибрации зацепление между формой и плиткой стало меньшим.

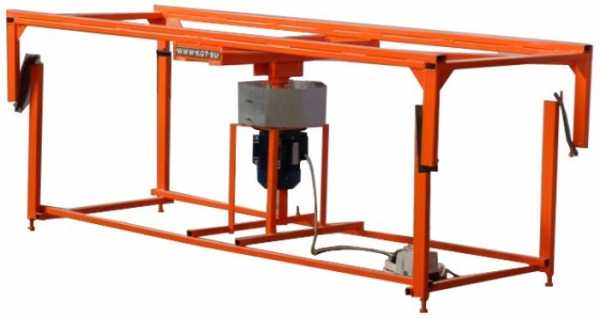

На производстве применяются отдельные расформовочные вибростолы, в которых под столешницей находится подушка или сразу транспортерная лента для выпадающей плитки. Сама столешница делается съемной, под разные формы плиток.

Превратить сделанный самостоятельно вибростол в расформовочный можно двумя путями:

• Сделать дополнительную столешницу. Если пружины плотно стоят в стаканах и не приварены, то заменить поверхности недолго.
• Обойтись одной столешницей, но в одной из сторон сделать съемный люк, вместо которого можно вставлять нужные формы. Также под люком не помешает сделать подушку – даже если планируется подхватывать плитку, рано или поздно она пригодится.

Нестандартные конструкции

Зачем для обработки десятка другого плиток делать полноценный вибростанок? Если изготовление своего вибростола нужно не для постоянной работы, то можно обратить внимание на упрощенные конструкции, которые получится собрать в течение часа, а задачу свою выполнят на достаточно высоком уровне.

На видео пример работы одной из них:

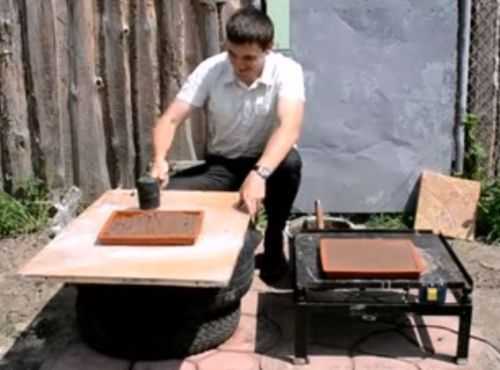

Из автомобильных покрышек

Для простейшей конструкции понадобятся только 1-3 покрышки (в зависимости от требуемой высоты), деревянный щит (размер на 1-2 плитки) и резиновый молоток.

По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную». Щит, при необходимости, получится прикрутить к покрышкам парой шурупов.

Конструкцию можно усложнить, если в хозяйстве есть электродвигатель. Он прикручивается к щиту, на вал крепится эксцентрик… И молоток можно отложить в строну.

Из перфоратора или ударной дрели

На ребре деревянного щита или листа железа (перпендикулярно поверхности) крепится стальная пластина. На другой конец крепится что-то упругое (тряпки, кусок резины) и все это упирается в стену. К стальной пластине подводится перфоратор и вибрация получается не хуже чем при способе с покрышками.

Вместо сверла можно использовать кусок трубы – толщина подбирается в зависимости от возможностей патрона перфоратора.

Таким нехитрым способом можно быстро сделать вибростол формовочный и для извлечения плитки из форм.

zamesbetona.ru

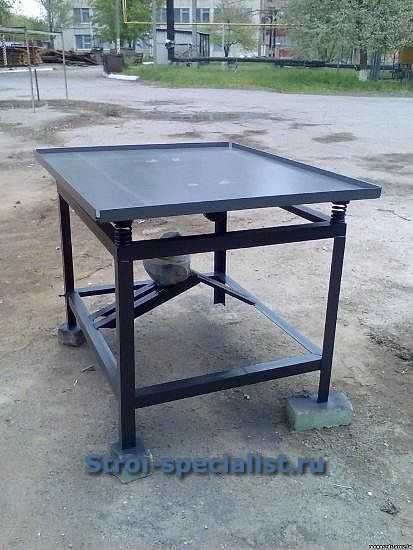

Вибростол своими руками — варианты изготовления

Процесс самостоятельного изготовления различных изделий из бетона, гипса и других смесей требует тщательного уплотнения массы и удаления из нее воздуха. Лучшим помощником в этой ситуации станет вибростол. О том, как изготовить это приспособление своими руками и пойдет речь в нашей статье.

Устройство вибростола,  изготовление основания

Основу конструкции вибростола составляет собственно сам стол, состоящий из основания и движущейся в небольших пределах платформы-столешницы. Лучшим материалом для их изготовления, бесспорно, являются металлы и их сплавы, имеющие высокую прочность. Наиболее доступна из них сталь. Соединение готовых деталей основания и столешницы лучше осуществлять с использованием сварных соединений.

Исходя из вышеизложенного, для самостоятельного изготовления вибростола вам потребуется:

1. болгарка с отрезными дисками по металлу;
2. сварочный аппарат;
3. несколько погонных метров стального уголка 50х50 или стального прямоугольного профиля такого же сечения;
4. стальной лист толщиной 3-5 миллиметров, размеры которого равны размерам столешницы или превосходят их.

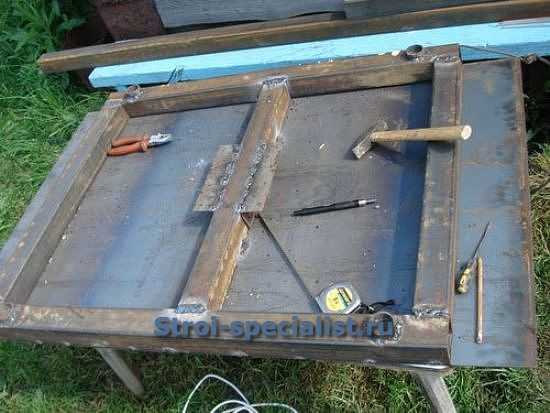

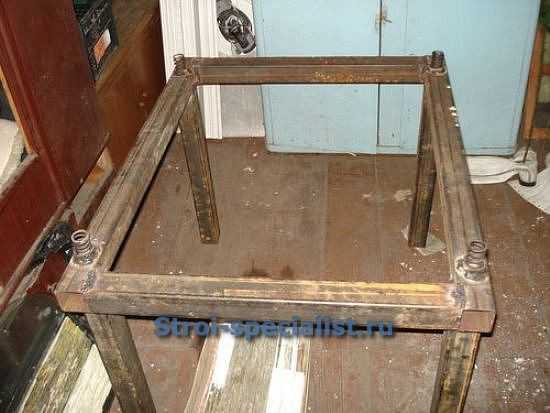

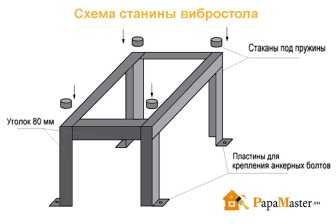

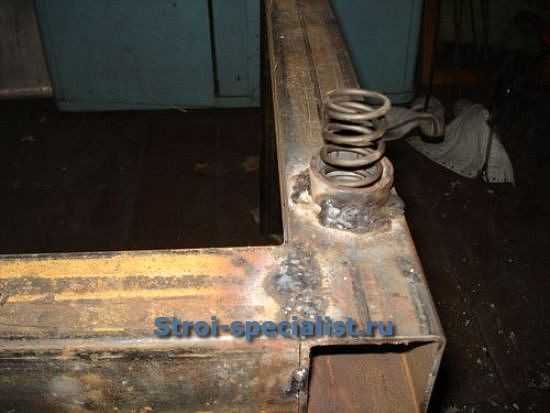

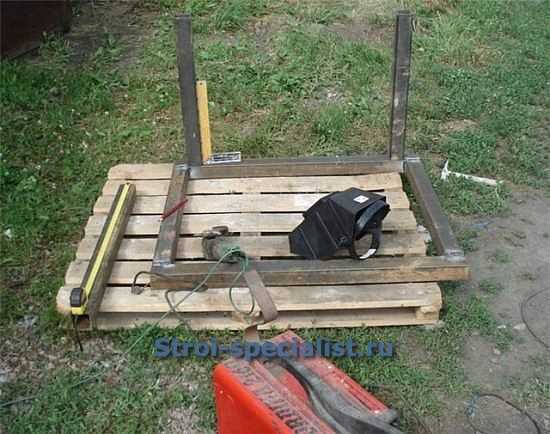

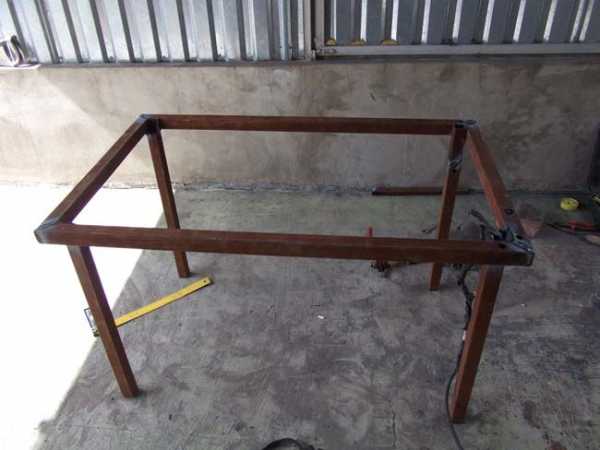

Работу начнем с изготовления основания. Для этого из четырех попарно равных отрезков профиля или уголка изготовьте прямоугольную раму, соединяя детали в местах стыка сварным швом. Следите за тем, чтобы рама имела идеальную плоскостность и прямоугольность. Добиться этого можно, выполняя рез заготовок строго перпендикулярно оси и сваривая детали на плоском основании, контролируя равенство диагоналей.

По углам рамы присоедините четыре равных отрезка – ножки основания. Для придания дополнительной прочности соединению, что особенно актуально при изготовлении массивных изделий, например, бетонных блоков, в местах соединений приварите стальные косынки из листа толщиной 3 мм. После сборки проверьте горизонтальность верхней части основания. При необходимости болгаркой слегка подрежьте нижнюю часть ножек.

Изготовление виброплатформы

Кроме основания необходимо изготовить подвижную столешницу. Она будет состоять из прямоугольной рамы, размеры которой идентичны размерам рамы основания стола, и стальной столешницы. При изготовлении второй рамы в ее середине необходимо вварить дополнительный стальной брусок, на котором изготовим небольшую площадку для крепления источника вибраций.

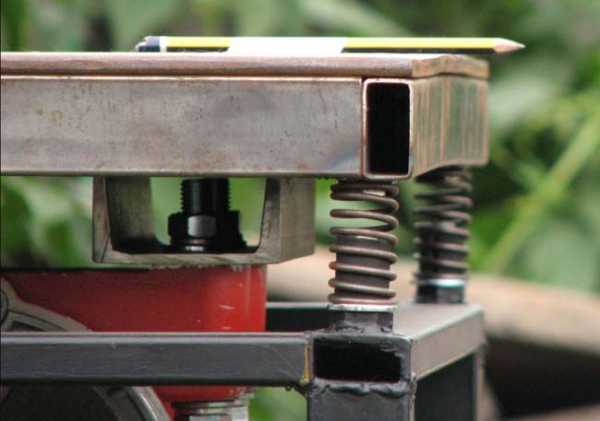

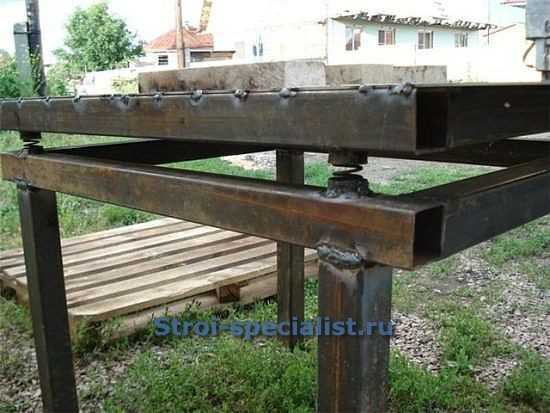

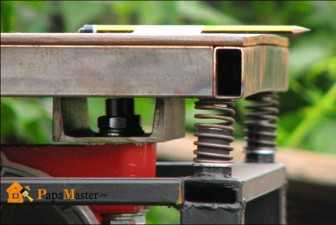

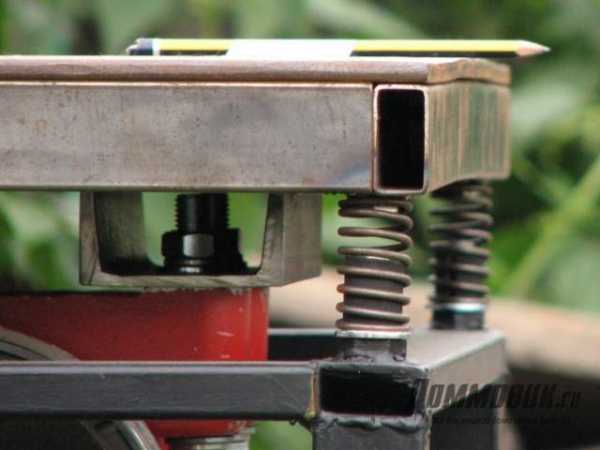

Особое внимание следует уделить способу крепления подвижной рабочей платформы стола с его основанием. Для сохранения и усиления вибраций необходимо добиться ограниченной подвижности столешницы. Наиболее часто для этого применяют прочные стальные пружины, работающие на сжатие, (с большим расстоянием между витками). Для установки и крепления этих элементов в верхней части рамы основания и нижней части рамы столешницы приваривают обрезки стальной трубы подходящего диаметра. Подобрав достаточную длину обрезков можно не приваривать пружины к деталям стола, что значительно облегчит их дальнейшую замену в случае поломки. Пружины можно купить в магазине автозапчастей.

При правильной установке и равенстве длин пружин основание и виброплатформа после сборки должны быть параллельны друг другу.

Кроме витых пружин вполне возможно использование петель из прочного жгута или веревки. Четыре веревочных соединения по углам основания будут центрировать верхнюю платформу.

Вибраторы заводские и самодельные

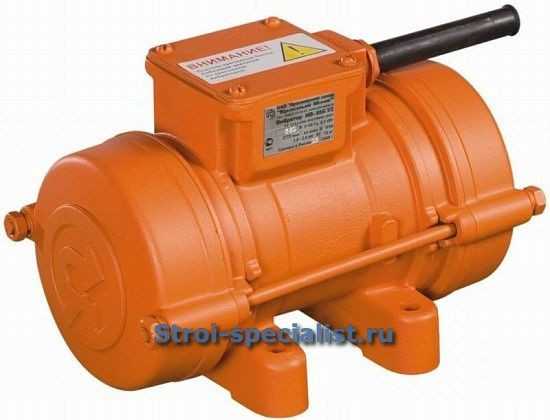

Обязательной частью любого вибростола является источник вибраций – вибратор, который может быть промышленного

или самостоятельного изготовления. Как правило, он представляет собой электродвигатель с закрепленным на его валу эксцентриком – узлом, вращение которого осуществляется с определенным смещением относительно геометрического центра или центра масс.

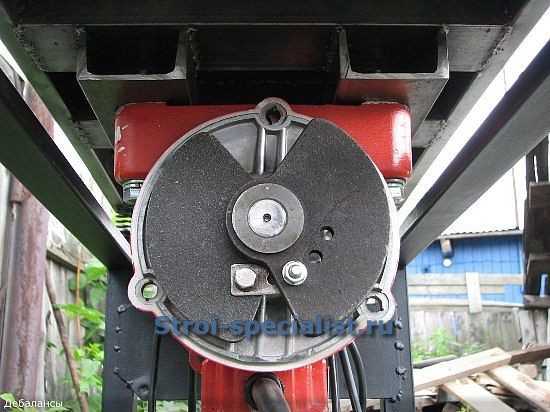

Устройство заводских эксцентриков может быть различно и зависит от необходимых рабочих параметров приспособления. Более мощные вибраторы имеют плоское пластинчатое строение. Регулировка их осуществляется путем фиксации пластин между собой с различными углами поворота.

При  изготовлении эксцентрика для вибростола своими руками используют различные способы регулируемого смещения центра массы маховика. Один из них – использование винта достаточной длины, фиксируемого в различных положениях контргайкой. Усиления вибраций добиваются вывинчиванием болта, а уменьшения – его ввинчиванием в отверстие в маховике, закрепленном на валу.

Другой вариант использования резьбовых деталей состоит в использовании пары гайка-болт с резьбой М10-М14. Деталь с отверстием приваривается к валу двигателя, в нее ввинчивается болт и контрится в различном положении, в зависимости от требуемых рабочих параметров.

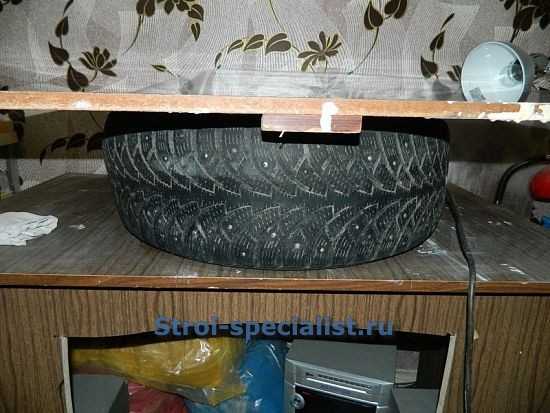

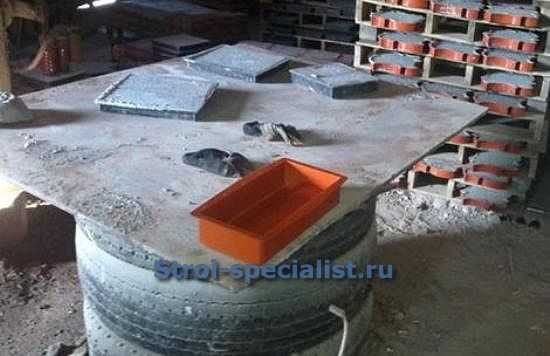

Вибростол на автопокрышке

Кроме описанных вариантов самостоятельно изготавливаемых вибростолов на металлическом основании для изготовления небольших изделий методом холодного литья можно порекомендовать достаточно простой вариант приспособления. Речь идет о вибростоле на автомобильной покрышке.

Он представляет собой плоское основание из куска ДСП, ОСП или толстой фанеры, в центре которого крепится самостоятельный вибратор небольшой мощности. Основанием такого вибростола является автопокрышка любого диаметра.

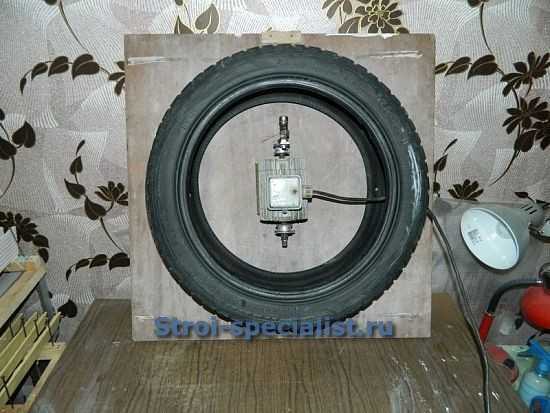

В качестве источника вибраций можно использовать наиболее доступные варианты электродвигателей от различных бытовых приборов, например, от стиральных машин.

Крепление покрышки к рабочей платформе осуществляется на болтах или саморезами. Так же на шурупах можно закрепить и самодельный источник вибраций.

В случае необходимости и удобства эксплуатации возможен вариант использования пирамиды из нескольких покрышек.

Для большей устойчивости можно взять авторезину с различным наружным диаметром.

Таким образом, при использовании простейших материалов можно изготовить рабочие приспособления, которые значительно облегчат процесс изготовления бетонного или гипсового литья, а так же помогут значительно повысить их качество.

Видеоматериалы по самостоятельному изготовлению вибростола:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Вибростол своими руками — как сделать

Изготовление тротуарной плитки своими руками достаточно интересный процесс, но для этого нужны определенные материалы и инструменты. Одним из таких является вибростол, о котором мы обещали написать.

В предыдущей статье мы рассказывали об изготовлении плитки, так что обязательно прочтите. А сегодня вы узнаете, как сделать вибростол собственноручно.

Требование к устройству

Застывание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому, будущее изделие становится прочным, а структура бетона уплотненной. Дабы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.

Все вибростолы можно разделить на два вида:

• Промышленный с гидравликой;
• Домашнего пользования, создающего колебания с помощью установленного на электродвигатель, эксцентрика.

Именно последний мы и будем рассматривать.



Важно! Так как заведомо просчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.



Но обо всем по порядку.



Для того чтобы сделать вибростол своими руками потребуется:

• Металлический лист толщиной не менее 3 мм;
• Пружины;
• Швеллер и уголок;
• Трубы;
• Электродрель;
• Сварочный аппарат;
• Болгарка;
• Гаечные ключи;
• Металлические ножки;
• Двигатель.

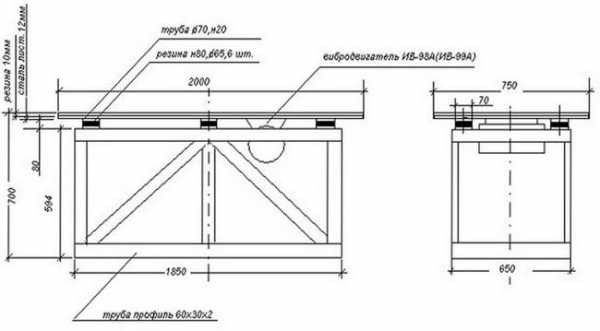

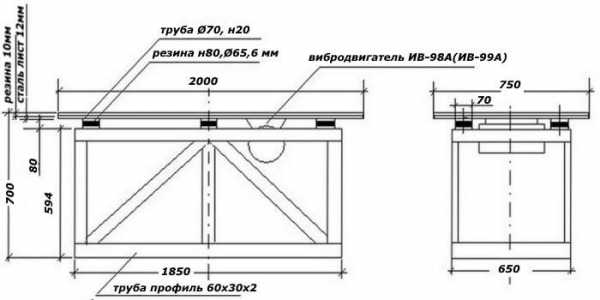

Чертеж

Прежде всего, вам нужно начертить чертеж будущего вибростола или скачать готовый в интернете. Важно, чтобы заранее были рассчитаны все размеры, необходимое расстояние.

Двигатель нужно помещать ближе к центру. Сам чертеж рисуют, начиная с станины. При создании чертежа не забывайте учитывать высоту стола и способы крепления к полу.

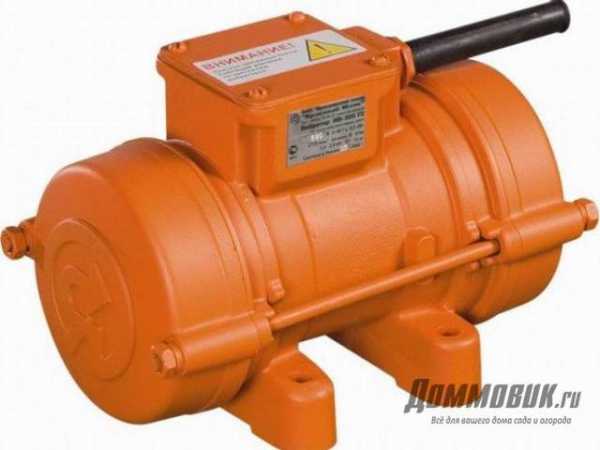

Подбор двигателя

Делая вибростол для плитки, нужно отнестись внимательно не только к самой конструкции, но и к двигателю, ведь на него будет приходить вся нагрузка. А точнее, на подшипники и втулку. Поэтому, выбирая двигатель, не опирайтесь на его мощность, ведь для домашнего пользования достаточно 1-2 Квт. А вот подшипники должны быть качественными и надежными. В крайнем случае, в процессе эксплуатации вы можете их заменить.

Еще один совет! Устанавливая эксцентрик непосредственно на вал, вы существенно продлите срок службы мотора.



Изготовление вибростола для тротуарной плитки

• Приступаем к сборке только после подготовки чертежа.
• Исходя из его данных нарезаем заготовку для будущей станины.  Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
• После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
• Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
• Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
• Для получения надежной фиксации можно приварить стержни.
• После сварки, нужно установить стол на станину.
• Эксцентриковый механизм приваривается снизу, в центре.
• Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
• В конце нужно установить кнопку включения\выключения, подключить питание.

На этом сборка и установка закончена. Можно запускать и откалибровать  амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.

Ошибки и как их избежать

• Обязательно нужно сделать бортик по периметру поверхности стола, дабы при движении формы с плиткой не упали.
• Чтобы ограничить амплитуду, можно вместо стержней для пружин приварить болты, на которые нужно навинтить шайбу и гайку.
• Дабы более точно регулировать колебания, установите не двигатель, а вибратор типа ИВ-99.
• Надежно зафиксируйте ножки, дабы в процессе стол «не ходил». Лучше всего их зацементировать.
• Ножки вибростола должны быть достаточно высокими, дабы вам не пришлось наклоняться.
• Мотор не должен соприкасаться с землей.

Безопасность



Изготавливая вибростол для тротуарной плитки своими руками, не стоит забывать о безопасности! Прежде всего наденьте средства защиты при проведении сварочных работ.

• Осторожно работайте с болгаркой, дабы не повредить руки.
• Не забудьте провести заземление перед включением вибростола.
• Запуская техническое устройство впервые, снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.

Как видите, изготовить вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении, изделие прослужит вам не один год, а в результате вы получите качественную плитку.

Конечно, от заводской она в любом случае будет отличаться, но и выйдет гораздо дешевле. Экономия в 20%, даже при сборке вибростола.



А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.

dommovik.ru

понятие, назначение, особенности, технология изготовления

Дата: 23 мая 2017

Просмотров: 2701

Коментариев: 0

Как сделать вибростол своими руками?

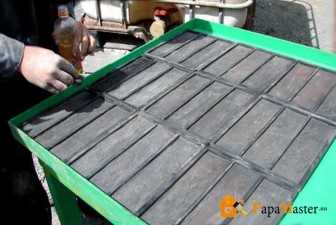

При изготовлении бетонных изделий, тротуарной плитки, а также продукции из гипса и специальных смесей возникает необходимость уплотнить раствор, в котором присутствуют воздушные пузырьки. Вибрационное воздействие способствует равномерному распределению раствора по форме, улучшает структуру материала, повышает его прочность. В промышленных условиях для этого используется массивное и дорогостоящее оборудование. Целесообразно изготовить своими руками вибростол при производстве изделий в бытовых условиях.

Что такое виброплощадка

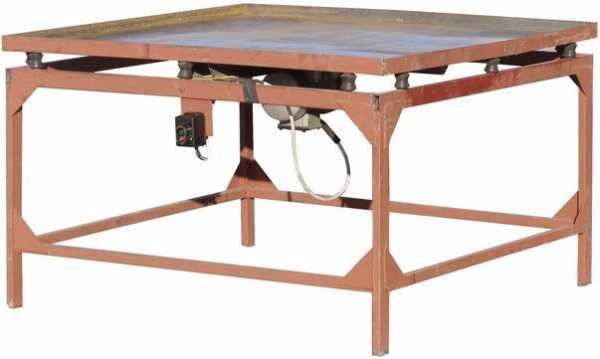

Вибрационный стол (площадка) представляет собой техническое устройство, предназначенное для уплотнения в домашних и производственных условиях растворов на основе бетона, строительных смесей и гипса при формовании. Формовочный процесс, осуществляемый с помощью вибрационного уплотнения, гарантирует повышенные прочностные характеристики изделий, что сказывается на сроке их эксплуатации.

Конструкция вибростола не очень сложная

Назначение изделия

Вибрационная площадка, которую несложно сделать своими руками, совершает до 3000 колебаний за 60 секунд и предназначена для следующих целей:

• изготовления мелкосерийной продукции методом вибрационного литья;
• производства плитки для тротуаров;
• трамбовки изделия из цемента и асфальтобетонных смесей;
• формования блоков из вспененного бетона;
• виброуплотнения элементов заборов, декоративных изделий, подоконников;
• проведения различных видов испытаний продукции.

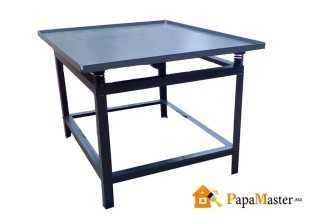

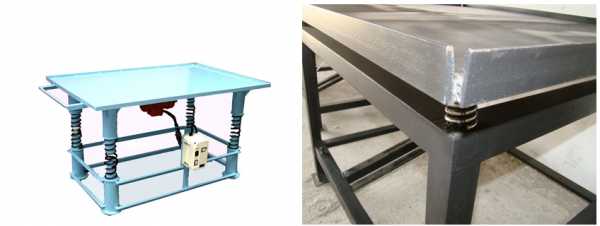

Универсальный вибростол – конструктивные особенности

Вибрационная площадка (стол) является техническим устройством, включающим следующие составные части:

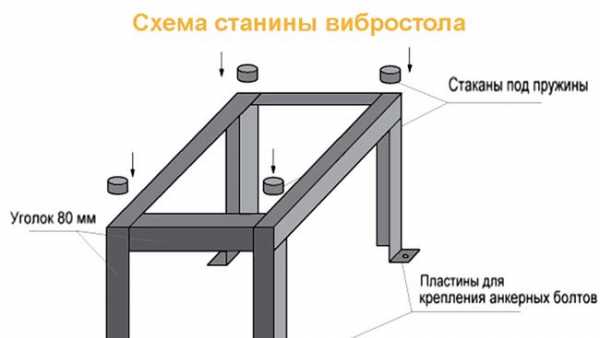

• Опорную станину, изготовленную в виде металлической рамы. Сварная конструкция рамы должна быть жесткой и массивной, чтобы обеспечить устойчивость агрегата.
• Рабочую площадку в виде стальной горизонтально расположенной и идеально гладкой столешницы. Подвижное крепление плиты к раме осуществляется с помощью четырех жестких пружин.

  Нужно , чтобы столешница была гладкой и ровной, а вибрация проходила равномерно

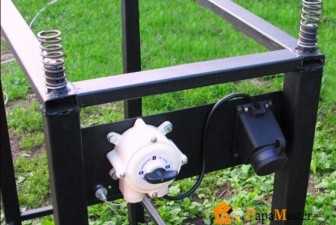

• Приводной механизм, жестко зафиксированный на нижней части стальной плиты. Двигатель для вибростола вращает эксцентрично закрепленный груз, передавая колебания рабочей поверхности.
• Пусковое устройство, представляющее собой собранные в общем корпусе кнопки пуска (режим «вибро») и остановки (положение «стоп»). В схеме подключения используется также тепловое и токовое реле, защищающие вибродвигатель от перегрузок.

Важной конструктивной особенностью вибростола является:

• обеспечение равномерных колебаний столешницы;
• малая амплитуда колебаний.

Для этого необходимо правильно подобрать двигатель для вибростола, определить массу эксцентрика и место закрепления привода. При повышенной частоте колебаний и неравномерной вибрации возможно насыщение формуемого состава воздухом, что вызывает уменьшение прочности изделий.

Принцип работы

Универсальный агрегат, облегчающий формовочный процесс, функционирует следующим образом:

• основание станины вибростола жестко крепится к поверхности пола;
• подключается питающий кабель;

Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание

• устанавливается на рабочую площадку заполненная раствором форма;
• включается вибрационный мотор путем нажатия на соответствующую кнопку пульта;
• осуществляется процесс интенсивного уплотнения, в результате которого из раствора выходят воздушные пузырьки и смесь оседает, становясь более плотной;
• отключается подача электрической энергии;
• снимаются с горизонтальной плиты емкости с заформованными изделиями;
• происходит следующий цикл виброуплотнения по приведенному алгоритму.

Изготовленный своими руками вибростол и промышленный агрегат работают по одинаковому принципу.

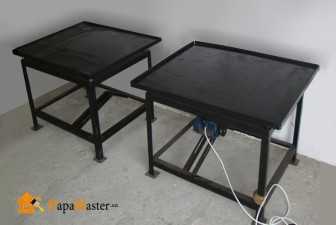

Вибрационный стол – разновидности

Вибрационные столы различаются по следующим параметрам:

• Площади и габаритам рабочей поверхности. С увеличением размеров обеспечивается возможность изготовления сложных изделий, а также возрастает количество одновременно уплотняемых форм.
• Установленной мощности, определяющей производительность агрегата. В зависимости от суммарной массы расположенных на рабочей площадке заформованных изделий подбирается двигатель для вибростола. Где вы предпочли бы жить: в частном доме, или квартире?

  Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 140 ( 4.71 % )

  Только частный дом! Вокруг тишина, покой, много места и мало людей! 1388 ( 46.7 % )

  Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 1345 ( 45.26 % )

  Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 99 ( 3.33 % )

  Назад



  Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью

• Амплитуде колебаний. Наличие устройства для регулировки частоты вибрации позволяет переходить на различные режимы работы, требуемые для определенных материалов.

Для обеспечения технологических потребностей используются следующее разновидности вибро столов:

• формовочный, используемый при производстве для вибрационного уплотнения изделий, находящихся в формах;
• расформовочный, позволяющий с помощью специальной насадки извлекать готовые изделия из формовочных емкостей.

Технология изготовления вибростола своими силами

Рассмотрим, как сделать самостоятельно вибрационный стол. В первую очередь необходимо подготовить чертеж вибростола. Если имеется соответствующая техническая подготовка, чертежные навыки, можно самостоятельно разработать чертеж. Подойдет также готовый эскиз, на котором можно проставить размеры своей конструкции. Оптимальная высота от основания до площадки 0,7–0,8 м, а габариты – 0,5х1,0 м.

Для выполнения работ следует подготовить требуемые материалы, комплектующие, необходимые инструменты и оборудование:

• Стальной лист для изготовления рабочей плиты (толщина 6–8 мм).
• Металлические пружины одинаковой жесткости в количестве 4 штук.
• Трубы, соответствующие размерам пружин, для изготовления опорных подстаканников.
• Стальной прокат в виде швеллеров, уголков или трубы для изготовления металлоконструкции рамы.

  Продолжительность работы зависит от конструкции стола

• Металлические пластины для фиксации рамы к основанию.
• Комплект метизов для крепления вибродвигателя к столешнице и всего изделия к полу.
• Вибрационный мотор напряжением питания 220 В, мощностью 0,5–0,7 кВт.
• Сварочный аппарат с электродами.
• Электрическую дрель со сверлами.
• Болгарку с диском для резки металла.

Если планируется использовать виброплощадку для формования изделий из различных материалов, целесообразно добавить электронный регулятор частоты вращения двигателя в систему управления вибромотором.

После подготовки необходимых материалов и комплектации можно изготавливать своими руками вибростол, соблюдая последовательность операций:

• Нарежьте заготовки для изготовления агрегата, придерживаясь указанных на чертеже размеров.
• Сварите прямоугольное основание рамы, применяя подготовленный металлический профиль.
• Прихватите к стальной раме опорные стойки с предварительно приваренными пластинами для анкерного крепления.
• Усильте устойчивость металлической конструкции поперечно расположенными перемычками из стальных трубок или уголков.

  Вибростолы, изготовленные в домашних условиях, не отличаются высокой производительностью и запасом прочности

• Установите металлоконструкцию вибрационной площадки на ровное основание, проверьте соответствие размеров, окончательно зафиксируйте детали основания сваркой.
• Приварите подстаканники, представляющие собой фрагменты труб высотой 50–70 мм (диаметр должен превышать размер сечения пружины на 3–5 мм).
• Закрепите сваркой по периметру верхней части листа столешницы отбортовку из уголков 45х45 мм.
• Зафиксируйте сваркой к нижней плоскости рабочей плиты швеллера для крепления вибрационного двигателя и поперечные уголки для усиления жесткости.
• Приварите опорные стаканы, обеспечив их соосность с нижними частями опор, приваренных на раме.
• Просверлите отверстия для крепления вибромотора, надежно закрепите вибродвигатель на каркасе из швеллеров.
• Соберите рабочую площадку с опорной рамой, установив пружинные блоки.
• Обеспечьте фиксацию собранного вибрационного стола с помощью анкерного крепления.
• Подключите электрооборудование, выполните пробный пуск.
• Проверьте устройство на работоспособность под нагрузкой, установив на рабочей площадке груз, соответствующий по массе формам с раствором.
• Откорректируйте, при необходимости, амплитуду вибрации, используя эксцентрик, расположенный на валу вибродвигателя.

Заключение

Следуя приведенным рекомендациям, несложно изготовить своими руками вибростол. Несмотря на кажущуюся простоту конструкции, важно серьезно отнестись к разработке чертежа, продумать все технические нюансы, использовать качественные материалы и соблюдать технологический процесс сборки. Самостоятельно изготовленный агрегат позволит на протяжении длительного времени в домашних условиях формовать бетонные изделия.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

чертеж и советы по изготовлению

Для благоустройства приусадебной территории многие дачники используют тротуарную плитку. Этот материал обладает прекрасными техническими характеристиками.

Если тротуарной плитки необходимо много, то многие самоделкины решают изготавливать ее самостоятельно. Для самодельного производства необходимо иметь вибростол. В этой статье будут рассмотрены советы и рекомендации того, как сделать вибростол для тротуарной плитки.

Что такое вибростол

Вибростол для тротуарной плитки имеет специальную рабочую поверхность, приводящаяся в движение за счет специального вибродвигателя для вибростола. Также конструкция имеет неподвижную часть, которая принимает на себя всю нагрузку.

На таком столе можно изготавливать не только брусчатку, но и различные бетонные элементы декора.

Конструкция стола

Вибростол для производства тротуарной плитки состоит из трех основных элементов:

1. Неподвижный каркас.
2. Подвижная столешница.
3. Двигатель.

Также в конструкцию входят дополнительные элементы, набор которых зависит от особенности его изготовления. Например, могут использоваться пружины, пусковой механизм и прочее. Рассмотрим особенности основных элементов.

Неподвижная часть

Это каркас конструкции стола, имеющего четыре ножки и не имеющей столешницы. Форма неподвижной части может быть разной – квадрат или прямоугольник. Конструкция должна быть достаточно прочной.



Этот показатель зависит от габаритов подвижной части – столешницы. Высота должна соответствовать вашему росту. Так, высота может колебаться от 800 до 1100 мм. При этом учитывается, что сверху будет закрепляться подвижная часть конструкции.

Каркас можно изготовить из профильной трубы или металлического уголка. Лучше всего для изготовления каркаса использовать сварку. Это позволит достичь хорошей жесткости.

Подвижная столешница

Форма столешницы должна соответствовать форме изготовленному каркасу. По ширине, она может незначительно превышать. Плоскость подвижной части должна быть идеально ровной без перепадов по высоте.

Каркас столешницы изготавливается из металлического уголка размером 60 на 60 мм. После этого внутренний размер рамки измеряется и по размеру вымеряется лист металла толщиной до 10 мм.

Совет!

Для столешницы вместо листа из металла можно использовать сантиметровую дюраль, оргстекло и подобный листовой материал.

Вырезанный по размеру лист металла приваривается к уголку сваркой. Важно следить за тем, чтобы в процессе сварки он не искривился под воздействием высокой температуры. Чтобы это предотвратить, некоторые прикручивают к уголкам лист болтами, а сами болты приваривают к уголку.

В результате таких действий, у вас получится столешница, имеющая по периметру бортики от уголка, которые будут препятствовать падению форм с заготовками при включенном двигатели.

Двигатель

Мощность выбранного двигателя должна соответствовать площади стола. Например, для мощности в 1 кВт, стол может иметь размеры 1500×800 мм. Эти параметры приблизительные и ориентированы они преимущественно на предотвращение нагрузки на двигатель.

Помимо мощности, следует обращать внимание и на другие характеристики. На втулки и подшипник оказывается большая нагрузка.

Чтобы они работали исправно продолжительный период времени необходимо сразу выбирать двигатель с соответствующими характеристиками. Некоторые модернизируют его, убирая втулки, и заменяют их мощными подшипниками.

Совет!

Работоспособность мотора можно незначительно увеличить, если установить на вал двигателя эксцентрики.

Особенности изготовления вибростола

Рассмотрев основные элементы вибростола, рассмотрим, как сделать его своими руками. Для начала изготавливается неподвижная часть.

Процесс ее изготовления сводится к следующим действиям:

1. В первую очередь собирается верхняя рама, к которой будут привариваться ножки.
2. Для рамы используется стальной уголок не меньше 50×50 мм.
3. Если изготавливаемый вибростол имеет большие габариты, то дополнительно привариваются поперечины для распорки всей конструкции.
4. Для резки используется болгарка с диском по металлу.
5. Для сборки всех элементов необходимо побеспокоиться об идеально ровной горизонтальной поверхности.
6. Для ножек применяется труба Ø50 или 80 мм.
7. Если вибростол будет переносным, то ножки должны иметь одинаковый размер.
8. На нижнюю часть ножек следует приварить металлическую пластину размером 100 на 150 мм.
9. Эти пластины будут содействовать равномерному распределению веса всей конструкции.
10. Если сооружение будет стоять на одном месте, то ножки необходимо забетонировать глубиной до 300 мм.
11. К раме ножки следует приварить по углам под углом 90°. Для достижения ровности, дополнительно привариваются треугольники из стали толщиной около 3 мм. Эти треугольники или косынки следует обварить со всех сторон соприкосновения с каркасом.

В результате всех действий, полученный каркас будет надежным и долговечным. Он должен справляться с энергией вибрации, которая будет передаваться с подвижной части вибростола на ножки. Если вы сомневаетесь в достаточной прочности, то дополнительно приварите раскосы.

Процесс изготовления столешницы был описан выше, сейчас уделим внимание тонкостям ее установки. Столешница фиксируется к столу посредством пружин. Они вставляются в специальные монтажные стаканы.

Совет!

Пружины могут быть использованы от старого автомобиля. В среднем их длина должна быть в районе около 100 мм, а диаметр до 150 мм.

Так, на токарном столе необходимо вырезать 8 колец из стальной трубы, диаметр которой должен быть чуть большим диаметром пружин. Эти кольца должны иметь длину около 30 мм. На следующем этапе кладете пружины на углы изготовленной рамы и прикладываете столешницу.

Это необходимо для того, чтобы мелком обрисовать контур колец на раме и столешнице. По этим отметкам привариваются кольца-стаканы. В них устанавливаются пружины, а сверху столешница.

Важно! После установки столешницы, убедитесь, что она стоит параллельно всей конструкции каркаса.

Чтобы нивелировать неровность, с пружины просто срезается определенное количество витков. Еще один важный этап работы заключается в установке двигателя. Его крепление осуществляется при помощи болтов.

Чтобы под воздействием вибрации гайки не раскручивались, под них следует уложить шайбу Гровер. При креплении мотора побеспокойтесь о том, чтобы на него не попадал бетон и вода. Возможно, будет целесообразным изготовить защитный кожух.

Кроме всего прочего, устанавливается ременная передача, блок и шкив. Все это следует закрыть кожухом. Для электродвигателя обязательно оборудуется заземление. Что касается кнопки запуска, то она должна располагаться в удобном месте для рабочего.

Заключение
Рассмотрев секреты – как изготавливается вибростол своими руками, можно приступать к работе. Безусловно, справиться со всеми работами самостоятельно поможет дополнительный просмотр видеоматериала.

Благодаря этому, получиться изготовить вибростол для тротуарной плитки. При наличие подобного опыта, оставляйте комментарии в конце статьи.

Видео инструкция по сборке вибростола своими руками

Еще один вариант изготовления самодельного вибростола — видео

obplitke.ru

Разработка своими руками чертежей вибростола для утрамбовки строительных смесей

В принципе, все работы связанные с отлитием элементов из различных строительных смесей могут выполняться и без применения данного аппарата. Но использование его все же крайне желательно. Благодаря ему улучшается не только декоративность поверхностей этих изделий, но и повышается их качество и крепость. Рассмотрим, каким образом это происходит и как собрать такой аппарат самостоятельно.

Принцип работы аппарата и список необходимых материалов

Используемые для отлития различных предметов смеси имеют слишком густую консистенцию. Именно поэтому они не способны, в отличие от более жидких растворов, качественно заполнять собой разнообразные емкости. При заполнении форм, смесь ложится неравномерно, что приводит к образованию воздушных карманов.

Воздух из этих пузырьков при застывании постепенно выходит, но пустота в теле элемента остается. Таким образом, возникают слабые места в, казалось бы, цельнолитом изделии. При чрезмерной нагрузке, или случайном ударе, либо падении такие пустоты становятся причиной поломки всего элемента.

вибростол

чертеж вибростола



Если же пустоты образуются на самом дне формы (где обычно формируется лицевая сторона изделия), то после застывания на поверхности элемента можно обнаружить выемки, впадинки и ямки различных размеров, которые существенно портят внешний вид отлитой формы.

Использование рассматриваемого аппарата помогает избежать этих неприятностей за счет его вибрационной функции. Легкое вибрирование заставляет массу медленно опускаться вниз под давлением собственного веса. В процессе этого воздушные карманы заполняются смесью, а сам воздух вытравливается наружу.

Чертеж вибростола и просеивателя песка

схема станины вибростола



Чтобы собрать своими руками вибростол по чертежу, необходимо предварительно приобрести следующие материалы (все размеры приведены ориентировочно, можно, как увеличивать, так и уменьшать их согласно собственным нуждам):

1. Вибродвигатель.

2. Сварочный аппарат.

3. Пружины – ГРМ «Камаз» — 4 штуки.

4. Металлический лист – 0,3х75х120 см.

5. Профильные трубы – 0,2х2х4 см – 6 метров (для ножек) 2,4 метра (для каркаса под крышку).

6. Металлические уголки – 0,2х4 см – 4 метра.

7. Болты (для крепления двигателя).

8. Спец. краска (для защиты изделия от коррозии).

9. Водопроводные металлические кольца – 4 шт. (диаметр должен совпадать с диаметром пружин, либо быть немного больше).

крепление для вибратора

крепление вибратора на столешнице

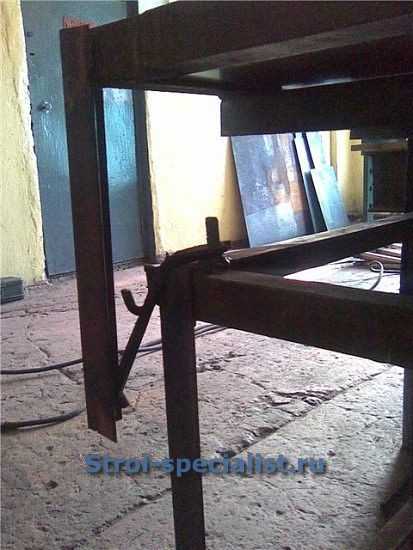

основа вибростола

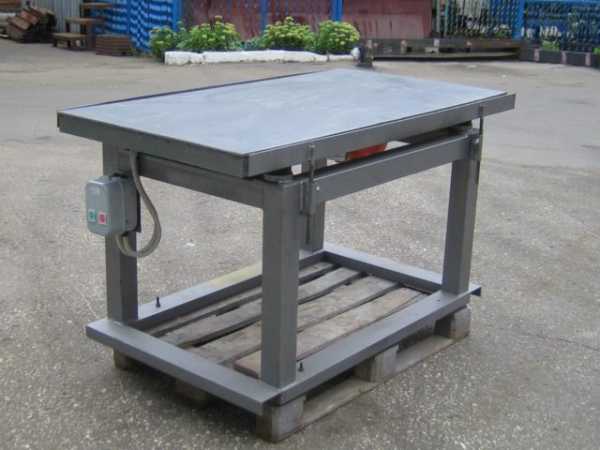

итог работы



ЧИТАТЬ ПО ТЕМЕ:

Добавка в бетон для водонепроницаемости – лучшее решение проблемы его разрушения с течением времени.

Сборка своими руками вибростола по чертежу простой конфигурации

Сборка своими руками вибростола по чертежу, который здесь приведен, происходит в следующем порядке:

1. Сначала все закупленные материалы должны быть распилены на необходимые детали.

2. Трубы, предназначенные для ножек, разделяются на 4 ровных части по 75 см каждая.

3. Трубы, предназначенные для каркаса, разделяются так: 2 части по 60 см и 4 части по 30 см.

4. Уголки разделяются на четыре части, длина которых соответствует длине сторон металлического листа для столешницы, вместе с вычетом сторон отрезов труб для ножек (смотря какой стороной они будут повернуты – 2 или 4 см).

вибростол

пружины вибростола



5. Теперь, согласно сделанному своими руками чертежу вибростола, переходим к сварочным работам и в первую очередь собираем каркас для крепления двигателя к крышке. Из двух 30-ти и двух 60-ти см отрезков свариваем прямоугольник. Посредине него будут приварены еще две короткие детали на некотором расстоянии друг от друга. Данное расстояние должно быть равно расстоянию между местами крепления двигателя. В соответствующих местах на срединных отрезках просверливаются отверстия под крепеж.

6. В углах металлического листа привариваются кольца. В них будут продеваться пружины.

7. Теперь сваривается опорная стойка с ножками. Для этого берутся отрезы труб и уголков. Уголки располагаются так, чтобы их ребра были направлены вверх и наружу от внутренней части конструкции.

8. Сваренная рама для двигателя либо прикручивается саморезами, либо приваривается к крышке стола.

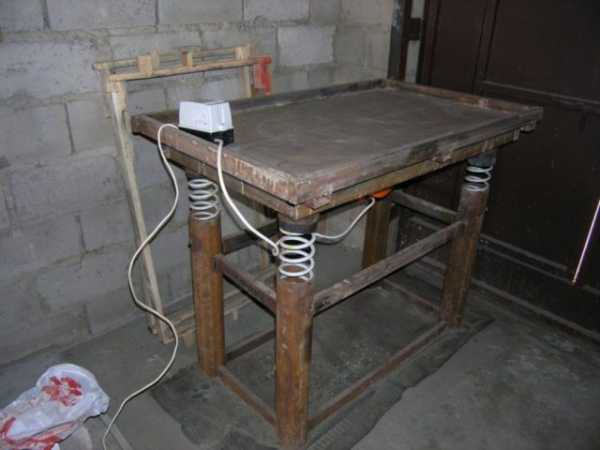

9. На опорную стойку по углам расставляются пружины. Столешница накладывается на стойку так, чтобы пружины вошли в ячейки для них. К дну прикручивается шурупами двигатель. Фиксировать каким-то образом пружины не нужно, так как вес самой столешницы вместе с мотором обеспечивает их надежную фиксацию в положенном месте.

Готовое изделие можно покрыть краской для дополнительной защиты. В процессе работы, скорее всего, понадобится дополнительная регулировка скорости работы мотора, чтобы увеличить, либо уменьшить вибрацию. Именно поэтому он не приваривается намертво к столешнице, а крепится так, чтобы его легко можно было снять.

papamaster.su

схема и чертежи, фото инструкция

В частном секторе оптимизация расходов в процессе ремонта или строительства достигается и за счет того, что максимум технологических операций выполняется хозяином самостоятельно. В некоторых же случаях приходится тратить деньги и арендовать спец/оборудование, так как бытовой инструмент, имеющийся в доме, несколько ограничивает возможности мастера. Разберемся, как сделать своими руками вибростол, что учесть и на что обратить особое внимание.

На сайтах, посвященных вопросу конструирования подобной установки, акцент делается на том, что она применяется для производства плитки (тротуарной). В реальности же сфера использования стола несколько шире. Например, самостоятельное изготовление блоков (кирпичей) из ячеистого бетона, просеивание песка.

Схема стола

Его предназначение – создание в рабочем режиме вибраций столешницы определенной частоты и амплитуды. Главное – понять состав и принцип функционирования установки. Тогда будет несложно сделать самодельный вибростол – самостоятельно составить его чертеж, определиться с технологией и подобрать необходимые материалы. Да и какая-то особая инструкция не понадобится.

• Станина. Представляет собой рамную конструкцию (каркас), которая является опорной частью стола.
• Столешница. На нее устанавливаются формы с раствором, из которого получают искусственный камень.
• Виброузел. К нему относятся – амортизационная система + эл/двигатель с соответствующей оснасткой.
• Электрооборудование. Конкретное схемное решение зависит от познаний мастера в эл/технике и специфике использования вибростола.

Если предполагается изготовление только лишь тротуарной плитки, причем для себя, в небольших количествах, то с учетом малого веса образцов целесообразно сделать вибростол с двигателем от стиральной машины. Такая установка не займет много места, да и на материалах можно сэкономить.

Пошаговая инструкция по изготовлению вибростола с электродвигателем

Для рамы достаточно уголка – на 25 или на 40. К нему будет удобнее крепить все остальные части схемы. А вот ножки можно сделать или из него же, или из других профилированных изделий – стального швеллера, трубы.

Чтобы стол вибрировал, к его опорам и (или) раме привариваются металлические стаканы, в которых помещаются амортизирующие пружины. Их оптимальное количество, так же как и схема расстановки, определяется по конкретному чертежу, исходя из габаритов столешницы и мощности двигателя.

Есть и другие варианты. Схема устройства системы амортизации видна на фото.

Рекомендации

• При изготовлении своими руками вибростола для тротуарной плитки или иных целей древесину для станины лучше не использовать, хотя в некоторых инструкциях утверждается обратное. Главная причина – дерево со временем рассыхается. Следовательно, нарушится геометрия, центровка, и создать вибрацию требуемой амплитуды вряд ли получится. По какому бы чертежу и технологии ни был сделан стол, качество искусственного камня будет низким.
• К нижним частям ножек следует приварить «пятаки». Это придаст вибростолу устойчивости. При необходимости их можно забетонировать, а если в пластинах заранее высверлить отверстия – то зафиксировать на основе анкерами.
• От высоты вибростола зависит удобство работы с формами. Оптимально – порядка 75 – 85 см.
• Практика показывает, что для изготовления образцов искусственного камня на дому, своими руками, вполне достаточно разработать чертеж вибростола, ориентируясь на параметры 75х75 (см).

Столешница

При выборе материала для этой части стола необходимо руководствоваться несколькими критериями – какие растворы будут использоваться, сколько одновременно форм предполагается устанавливать и с какой интенсивностью будет эксплуатироваться установка. От этого зависит ее схема, вес столешницы и амплитуда ее колебаний.

Если планируется работать с растворами для легких бетонов, с одной-двумя формами небольших размеров, то для рабочей поверхности вибростола подойдет в принципе любой материал, способный выдерживать различные (статические + динамические) нагрузки. Это единственная инструкция по данному пункту.

При сборке небольшой установки своими руками, для снижения финансовых затрат, нередко столешницу делают из плит МДФ, ДСП и тому подобное. Такие материалы несложно раскроить самому, с помощью подручных инструментов. Но если речь идет о производстве на вибростоле бетонных блоков, да еще большими партиями, то однозначно – толстый стальной лист (6 мм – минимум).

Двигатель

Его мощность для вибростола выбирается исходя из общей нагрузки (вес столешницы + формы + раствор). Как правило, при изготовлении оборудования своими руками ориентируются на соотношение 100 кг – 1 кВт. Хотя нужно принимать в расчет и схему установки двигателя. В данном случае – снизу и по центру вибростола (типовые чертежи).

Для самостоятельного изготовления на вибростоле только лишь тротуарной плитки достаточно изделия на 0,65 – 0,75 кВт.

Виброузел

Для такого стола нужен не просто двигатель, а механизм, создающий колебания рабочей платформы. Соответствующих чертежей и инструкций по изготовлению довольно много. Если вибростол планируется использовать долговременно, для производства различного рода работ, то есть смысл сделать универсальную установку.

На оси двигателя вибростола крепится муфта с радиально высверленными отверстиями. В них – резьба под болты. Регулируя глубину их посадки, можно регулировать как частоту колебаний столешницы, так и их амплитуду. Своими руками изготовить такое приспособление не получится – понадобится станок. Учитывая, какая польза от вибростола, сделанного по такой схеме, можно и оплатить услуги токаря.

Как настроить вибростол?

Только опытным путем. Придется самому поэкспериментировать, меняя частоту, амплитуду (при помощи регулировочных болтов), общую массу нагрузки на столешницу. Но в любом случае можно добиться хорошего качества продукции, так как вибростол, в принципе, не является конструкцией особой сложности, по какому бы чертежу он ни был сделан.

При самостоятельном изготовлении небольших по массе образцов можно обойтись и без станины. Все, что понадобится для вибростола – столешница с закрепленным двигателем. Роль опоры играет большой баллон (например, от задних колес трактора «Беларусь»). При вращении вала двигателя резина хорошо амортизирует, и такая конструкция вполне заменяет полноценный вибростол.

stroitel-list.ru
