Шаг обрешетки под металлочерепицу - монтаж своими: видео

Любой дом заканчивается крышей, которая покрывается кровельным материалом, – один из них, металлочерепица.

Что такое металлочерепица

Металлочерепица – защитно-декоративное кровельное покрытие, предназначенное для предохранения подкрышного пространства и всего здания от воздействия атмосферных осадков, перепадов температуры и других климатических факторов.

Своим названием это покрытие обязано внешнему виду, схожему с традиционной глиняной черепицей и материалу, из которого она изготовляется, – металлу. Конструктивно представляет собой листы металла с нанесённым на лицевую сторону защитным декоративным слоем.

Виды покрытия

Металлическое кровельное покрытие подразделяется по нескольким признакам:

  • по защитному слою;
  • по профилю;
  • по основе.

Защитный слой

Покрытие, нанесённое на металл, представляет собой «слоёный пирог» из нескольких частей:

  • пассивирующий слой, – предохраняет металл от коррозии, содержит ингибиторы, которые переводят металлическую основу в пассивное физико-химическое состояние;
  • грунтовочное покрытие, – обеспечивает надёжное сцепление между имеющимся слоем и наносимым сверху покрытием; одновременно со своей основной функцией выполняет дополнительную защиту;
  • полимерное покрытие, – защитно-декоративный слой, придающий металлочерепице определённую цветовую гамму;
  • лаковый слой, – предохраняет поверхность изделия от механических повреждений, например, от ударов градин.

Наибольший интерес со стороны потребителей представляет полимерное покрытие, потому как, именно оно, обеспечивает внешний эстетический вид кровли.

Виды полимерных покрытий

Полимерное покрытие представляет собой краску на органической и неорганической основе:

  1. Полиэстер, – высокомолекулярные органические соединения, получаемые путём химических соединений между кислотами и многоатомными спиртами. По степени отражения подразделяется на глянцевый и матовый. Толщина глянцевого покрытия составляет 25 мкм, – оно обладает средней стойкостью к атмосферному воздействию, легко повреждается от механического воздействия. Матовое покрытие более толстое, толщина до 35 мкм, что придаёт повышенную стойкость по сравнению с глянцевым слоем. Покрытие можно перекрашивать, чего не позволяют другие кровельные материалы. Полиэстер относится к самым недорогим изделиям.
  2. Пластизол, – органический полимерный материал, обладающий высокой плотностью. Представляет собой плёнку толщиной до 200 мкм. За счёт своих качественных характеристик, позволяет производителям давать гарантию на покрытие 5…10 лет. Кровельный материал с таким покрытием целесообразно использовать во влажных местах без резких перепадов температуры. Пластизол по цене не сильно отличается от полиэстера.
  3. Пурал, – сложное полимерное вещество на органической основе. Толщина слоя составляет около 50 мкм. Свойства пурала позволяют ему выдерживать солнечное излучение, механические воздействия от падающего града, стоек к атмосферным осадкам и перепадам температуры. Дороже, вышеуказанных веществ. Из недостатков следует отметить, на сегодняшний день, достаточно узкую цветовую гамму.
  4. Поливинилфторид, ПВФ2 – пластичное органическое вещество, стойкое к перепадам температуры, практически не обесцвечивается. Один из плюсов – это самая широкая цветовая гамма из представленных кровельных конструкций.
  5. Терра Плегел, – современное покрытие с имитацией натуральной глиняной черепицы. Производится посредством напыления кварцевого песка на подготовленный пластизол. На рынке России представлен в ограниченном количестве. Сопоставимая масса, соответственно, – нагрузка на основание, у него выше. Для усреднённой черепицы величина составляет около 5 кг на 1 м², изделие шведского производителя показывает 8 кг на 1 м².

Благодаря постоянному развитию технологий, регулярно появляются более совершенные конструкции, поэтому, на момент выхода этой статьи, может появиться новое кровельное покрытие.

Металлочерепица выпускается с волнообразным профилем, который позволяет скрыть и надёжно состыковать сопрягаемые листы. Размер профиля изменяется от 28 мм («плоская» черепица) до 52 мм («высокий» профиль). Черепица производится с волнами, имеющими симметричную или асиметричную форму, – основное отличие, это эстетическое восприятие.

Для производства кровельной металлочерепицы чаще всего используют стальные изделия или сплавы на основе цветных сплавов.

Сталь представляет собой лист железа с защитным покрытием из цинка («оцинковка»). Цветные металлы – это сплавы на основе алюминия или меди.

Несмотря на более длительный срок службы, цветные металлы, вследствие их более дорогой цены, редко применяются.

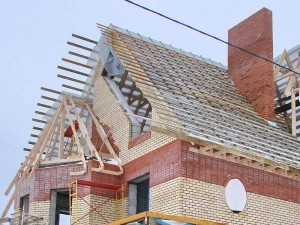

Как и любое кровельное покрытие, металлочерепица устанавливается на обрешётку, при выполнении которой требуется соблюдать ряд требований.

Обрешётка является силовой опорной конструкцией для кровли. Так как у разных производителей длина листа может быть разной, то и деревянные изделия требуется устанавливать с определённым шагом, – размером между соседними брусками.

Требования к установке деревянной конструкции изложены в инструкции к металлочерепице, тем не менее, при монтажных работах всегда возникают отклонения, которые приходиться решать, в том числе, при установке обрешётки.

Прежде чем покупать деревянные изделия необходимо изучить ряд рекомендаций:

  • бруски должны быть выполнены с допуском по размерам не более ± 1 мм, большие отклонения приведут к перекосам и осложнят монтаж черепицы;
  • древесина должна быть просушена в сушильных камерах, – материал естественной сушки склонен к дальнейшему усыханию, короблению;
  • деревянные изделия должны быть подвергнуты операции строгания;
  • обязательна антисептическая и огнезащитная обработка;

Для определения количества необходимого материала понадобятся измерения поверхности крыши и проведение расчётов.

Размер и расчёты

Выполняя процедуру измерений, следует принять во внимание ряд правил:

  • обрешётка в местах примыканий к дымоходу, вентиляционным трубам или мачтам под кабели выполняется сплошным «ковром»;
  • нижняя и верхняя доски должны быть шире, нежели остальные изделия;
  • в расчёты требуется принять размеры водостока и способ его крепления;
  • размеры между двумя первыми и последними соседними досками должно быть меньше, чем рекомендуемое или расчётное.

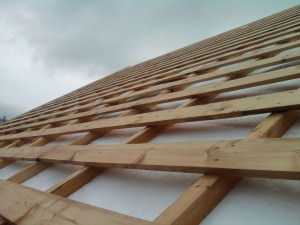

Шаг обрешётки принимается в соответствии с рекомендациями производителя, например, 300, 350 или 400 мм. Учитывая длину ската крыши, получим количество листов по вертикали. Точно так же определяется число изделий при поперечных измерениях, – с учётом перекрытия соседних листов.

Монтаж своими руками

Для производства работ понадобятся дополнительные материалы и инструменты.

Необходимые материалы и инструменты:

  • гидроизоляционный материал;
  • шуруповёрт или дрель с функциями шуруповёрта;
  • молоток, отвёртка с крестообразным наконечником, пассатижи, острый нож;
  • ножовка по дереву, электролобзик или циркулярная пила;
  • крепёж, – кровельные саморезы и гвозди в ассортименте.

Пошаговая инструкция:

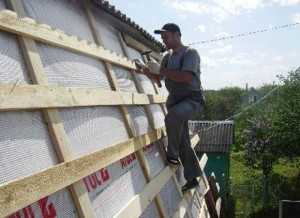

  1. Монтируется гидроизоляция.
  2. Проводится разметка с отметкой положения первых начальных элементов обрешётки.
  3. Устанавливается на лаги контробрешётка для создания вентиляционных проходов.
  4. Крепится начальная доска. Монтаж осуществляется так, чтобы она не выступала за края карнизного свеса, – контроль осуществляется визуально или посредством натянутого шнура и уровня.
  5. Монтируются основные элементы обрешётки.

Возможные ошибки и советы специалистов

Ошибка 1. Применение непросушенного и неоткалиброванного древесного материала, – приводит к существенному разбегу в размерах по плоскости. Кровельная поверхность получается волнистой. Из-за коробления древесных брусков возможны нарушения стыков между соседними листами, образования щелей.

Ошибка 2. Полное или частичное игнорирование рекомендаций производителя может привести к возникновению дальнейших трудностей, – ослабление прочностных характеристик всего кровельного покрытия.

Совет 1. Для точного «попадания в размер» рекомендуется изготовить из плотного картона, ДВП или тонкой фанеры несколько макетов листа металлочерепицы. Прикладывая их к поверхности крыши можно проводить разметку или выполнять контроль за установкой элементов основной обрешётки.

Совет 2. Работать сподручнее с напарником, особенно в процессе нанесения гидроизоляции или при выполнении размеров.

homehill.ru

Шаг обрешетки под металлочерепицу Монтерей — этапы установки черепицы

Шаг обрешетки под металлочерепицу

Содержание:

Металлочерепица Монтеррей — это имитированная модель обычной черепицы, которая сделана с керамики и, которая отлично объединяет в себе высоту и ширину шага волны. Главная эстетическая особенность данного типа покрытия — широкий спектр применения, так, как такой вид кровли подойдет для зданий, которые имеют разнообразные архитектурные стили, а разнообразие цветовой гаммы позволит выбрать действительно красивый и эффектный вариант.

Отличия металлочерепицы Монтеррей

К основным отличиям металлочерепицы Монтеррей от покрытия других марок можно отнести следующие:

  • применение для покрытия кровель любой конфигурации с уклоном более 14 градусов;
  • удобство и простота монтажа покрытия;
  • длительный срок службы покрытия;
  • применение для покрытия деревянных и каменных строений;
  • применение стандартной конструкции стропильной системы, не требующей дополнительного усиления конструкции;
  • легкость и простота устранения повреждений и замены поврежденных элементов кровли;
  • устойчивость к воздействию атмосферных явлений;
  • пожарная и экологическая безопасность.

Все эти качества достигаются применением высококачественных современных материалов и технологий при производстве данной марки металлочерепицы.

Укладка гидроизоляционной поверхности и установка

Гидроизоляционная поверхность

Кровельный материал (покрытие) сам по себе не может гарантировать необходимую сухость в свободном пространстве кровли. Из-за перепада температурного режима снаружи и внизу поверхности кровли, в холодное время на стропилах, а также на частях металлочерепицы собирается конденсат, а в теплое время — наоборот, с обратной стороны идет испарение влажности, что приводит к гниению и появлению плесени (грибка) на деревянных конструкциях крыши и вызывает коррозию металлических поверхностей.

Обрешетка под металлочерепицу Монтеррей устанавливается на контррейки, которые крепят гидроизоляционную пленку и отделяют от неё непосредственно саму обрешетку. Их закрепляют сверху вдоль стропил, прямо на гидробарьер, который перед этим следует уложить и крепко зафиксировать. Таким образом, создается слой воздуха, который необходим для обеспечения вентиляции в подкровельном вакууме. Этим обеспечивается отвод конденсированной влаги, которая образуется на внутренней стороне металлочерепицы. Приток воздуха производится в районе карнизов, а отвод насыщенного влагой воздуха — у конька крыши.

Элементы обрешетки нужно крепить к ногам стропил при помощи гвоздей с оцинковкой, с шагом обрешетки под металлочерепицу Монтерей, указанным выше. Доска, которая предназначена для выхода на карнизную часть, должна быть на 15 мм толще, чем все остальные. Поверх этой доски выводится гидроизоляционная пленка.

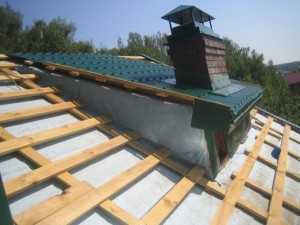

На заметку: В местах стыков скатов кровли и выходов дымоходов обрешетка должна быть плотной, то есть доски должны устанавливаться крепко друг к другу.

Также сплошной обрешетка делается в местах монтирования дополнительных частей (снегозадержателей, переходных мостов, лестницы, кровельной оградки, выходов для антенн). На коньке набивают дополнительную доску обрешетки на каждом скате. После монтажа обрешетки её края ровняются и срезаются.

Рекомендации по установке обрешетки

Монтаж своими руками

Все деревянные элементы будущей конструкции перед установкой обязательно обрабатываются антисептическим и антипиреновым средствами. Рекомендуется использовать калиброванные доски размером 32×100 мм.

При сооружении обрешетки есть несколько особенностей, о которых не помешает знать:

  1. Во время монтажа элементов обрешетки, есть вероятность того, что всплывут погрешности в геометрическом строении, как самих строительных материалов для ее монтажа, так и деревянных брусков, которые нужны для системы стропил. При возникновении такой ситуации, нужно устранить зазоры с углублением. Для этого нужно забить зазоры деревянными деталями, которые имеют подходящие параметры.
  2. Выступы, которые могут остаться от этих деревянных реек можно исправить простым строительным рубанком. Части плотной обрешетки необходимо закреплять к ногам стропил с помощью строительных гвоздей со специальной оцинковкой, с шагом обрешетки под металлочерепицу Монтерей 350 мм.
  3. Доска укрепления, которая выходит на поверхность карниза, должна иметь ширину на 15 мм толще, чем другие доски. Поверх этой доски выводится гидроизоляционная пленка.
  4. В местах стыков скатов кровли и выходов дымоходов обрешетку нужно делать сплошную, то есть доски крепятся впритык друг к другу. В случае с дымоходом необходимо тщательно проверить уровень пожарной безопасности. Так, края деревянной крепления не должны быть расположены ближе, чем 150 мм от трубы.
  5. Также плотная обрешетка делается в местах, где необходима установка дополнительных деталей (снегозадержателей, переходных мостов, лестницы, ограждения для кровли, специальных выходов, которые предназначены для антенн). На коньке набивают дополнительную доску обрешетки на каждом скате. После монтажа обрешетки её края ровняются и срезаются.
  6. Устанавливать настил с решеткой под металлочерепицу можно только при сухих и безветренных погодных условиях. Это обусловлено требованиями правил техники безопасности при выполнении работ на большой высоте, а также такие действия являются мерами защиты пиломатериалов от промокания.

При правильном выборе материала и точном определении его количества, соблюдая шаг обрешетки под металлочерепицу Монтерей, монтаж надежной обрешетки не вызовет сложностей. Данные советы и инструкции помогут сделать качественную и плотную обрешетку любого здания и поверхности. При этом, правильно сделанная обрешетка будет служить многие годы.

Видео про монтаж обрешетки

krovlyaspec.ru

Обрешетка под металлочерепицу — монтаж конструкции своими руками

Обрешетка под металлическую черепицу

Содержание:

Перед тем, как крепить металлочерепицу к обрешетке, необходимо изучить все тонкости и нюансы, чтобы в последствие избежать неприятных моментов. Для того, чтобы монтировать ее на крыше необходимо сделать качественный каркас, который будет отвечать всем требованиям.

Устройство обрешеток под металлочерепицу

Существует два наиболее распространенных метода того, как рассчитать и сделать обрешетку под металлочерепицу своими руками, это — сплошной и решетчатый настил. Каждый из них обладает своими особенностями:

  1. Для сплошной обрешетки кровли под металлочерепицу, как делается чаще всего, кровельный материал необходимо использовать брус. Укладка должна производиться вплотную с зазором между элементами не более 1 см. Если используется брус, то самым подходящим размером будет 50×50 мм, в случае использования обрезной доски ее размер должен быть 32×100. Чтобы защитить древесину от процессов гниения, перед тем как она будет монтироваться на стропила каждый отдельный элемент необходимо обработать антисептическим средством.
  2. Второй вариант каркаса под металлочерепицу — решетчатый настил. Монтажные работы в таком случае будут более сложными. Преимуществом такого способа является использование значительно меньшего количества материала, что позволяет существенно сэкономить средства.

Как в первом, так и во втором случае обязательно нужно настелить гидроизоляционный слой. Пленка не должна натягиваться слишком сильно. Между стропилами она должна немого провисать, тем самым обеспечивая нормальную вентиляцию. То, какой будет толщина, как и размер обрешетки под металлическую черепицу, и то, как делать ее крепление, зависит от особенностей материала, который будет использоваться.

Система, которая разработана для задержки снежных масс включает в себя несколько элементов, которые крепятся на крыше. Такие меры предосторожности необходимы в том случае, если близко от дома расположены дорожки для пешеходов. Снегозадержатели предотвратят резкое и обильное схождение снега с крыш.

Чтобы полностью сделать крышу необходимо подготовить все материалы. Расчет обрешетки вальмовой крыши под металлочерепицу и ее схема выполняется заранее. Обрезная доска, брусья — это основные элементы, но также существуют вспомогательные элементы, которые позволят продлить срок эксплуатации. К таким элементам можно отнести снегозадержатели, водосточная система. В современном мире существует также новая система подогрева кровли. Это предотвратит обмораживание кровельного материала и скапливание на нем снега.

Полезно знать: Шаг правильной металлической обрешетки и ее сечение должны подбираться исключительно под определенный тип материала, расстояние между первыми двумя досками должно быть меньше.

Это придаст конструкции большую прочность и надежность. Он также напрямую зависит от угла крыши.

Пиломатериалы для создания обрешетки

Необходимые материалы

Чаще всего используют три разновидности материалов, среди которых следующие:

  • обрезная доска с сечение 25*100 мм является самой распространенной. Идеально подходит для крыш с простой формой. Может использоваться практически под любой кровельный материал;
  • доска обрезная с размером сечения 32*100 может быть использована для укладки отделочного материала толщиной до 0,5 мм;
  • не менее популярным материалом является брус с сечением 50*50 либо 40*60 мм.

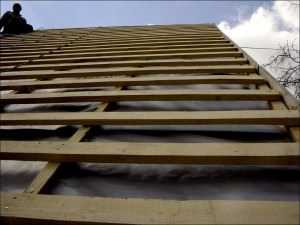

Шаг обрешетки, установка и монтаж

В среднем шаг обрешетки под металлочерепицу составляет 600-900 мм. Первые доски должны прибиваться строго по линии карниза. Не допускается ее выход за карниз. Рекомендуется, чтобы первая доска была на 1-1,5 см толще, чем все последующие элементы. Чтобы убедиться в правильности расположения первой и второй доски рекомендуется проверить это на земле. Кроме того, такой способ даст возможность понять достаточным ли будет выступ материала за край карниза.

Очень часто производители на упаковке дают свои рекомендации, указывают то, как положить и как сделать обрешетку под металлическую черпицу, при этом особенное внимание уделяется шагу между брусками.

На заметку: Для того, чтобы закрепить доски к стропилам необходимо использовать саморезы подходящей длины.

Ветровая планка должна крепиться выше первого уровня, а высота должна составить от 4 до 5 см. Перед тем, как крепить, прибивать металлочерепицу к обрешетке, используя гвозди, закрепите кронштейны. Оптимальное расстояние между такими кронштейнами составляет от 500 мм до 600 мм. Очень важно, чтобы с обоих краев было по одному кронштейну. Линия, которую образуют кронштейны, должна иметь уклон не меньше 3 градусов. Это необходимо для нормально функционирования водостока.

Места примыканий

Монтаж конструкции

Очень важна подготовка обрешетки под металлочерепицу как на фото перед началом ее эксплуатации. В местах, где крыша соприкасается с другими предметами, или в местах проемов необходимо усилить ее. Такими местами примыкания может стать дымоход, периметр мансардных окон. В таких местах расстояние между обрешеткой под металлочерепицу и местом примыкания должно составлять 15-20 см.

Очень важно, провести все кровельные работы на самом высоком уровне, поскольку даже незначительные оплошности во время монтажа и укладки обрешетки ендовы под металлочерепицу могут вызвать значительные проблемы, для устранения которых может возникнуть необходимость частично разобрать кровлю. Повторно использовать этот строительный материал не рекомендуется.

Качественно выполненные кровельные работы позволят эксплуатировать крышу на протяжении длительного времени без проведения ремонтных работ.
