Правильно устанавливать радиаторы отопления видео

Как говорится в известной поговорке: «Готовь телегу зимой, а сани и радиаторы летом». С необходимостью смены батарей рано или поздно сталкивается каждый, и, конечно, это следует делать в межотопительный сезон.

Прежде чем мы приступим к подробной пошаговой инструкции по установке радиаторов отопления своими руками, давайте остановимся на технических характеристиках основных видов. Ведь процесс монтажа во многом зависит от особенностей конструкции. Поэтому необходимо правильно выбрать радиатор, исходя из площади помещения, эксплуатационных свойств отопительной системы, СНиПов, норм и регламентов на установку и т.д.

Виды радиаторов:

Чугунные.
Стальные.
Алюминиевые.
Биметаллические.

Чугунные радиаторы

Установленный в квартире радиатор отопления

Чугунные радиаторы, пожалуй, являются настоящими «долгожителями» на рынке. Еще несколько десятков лет назад, такие батареи были практически в каждом доме и квартире. Но и сегодня, несмотря на технический прогресс и появление более новых современных радиаторов, чугунные изделия пользуются большой популярностью среди наших соотечественников. Чем же они так хороши?

Следует сразу отметить, что сегодня эти системы отопления значительно модифицированы и технически улучшены. Поэтому говоря о достоинствах и недостатках, мы будем акцентировать внимание на тех радиаторах, которые в данный момент представлены на рынке. Одним из главных преимуществ таких батарей является их длительный срок эксплуатации. Производители дают гарантию не менее 50 лет, но при должном уходе, этот срок может быть и удвоен и даже утроен. Конечно, за это время эстетический вид радиатора отопления может морально устареть, но чисто техническая возможность эксплуатации на столь продолжительное время — есть!

Благодаря массивности и высокой теплоемкости чугуна, эти радиаторы способны долгое время сохранять высокую температуру после отключения теплоносителя. Они достаточно устойчивы к перепадам давления и агрессивной среде. Но из-за своей массивности и тяжелого веса, монтаж чугунных батарей представляет собой достаточно длительный и трудоемкий процесс. Кроме того, они не слишком отличаются красивым внешним видом, если, конечно, чугунная конструкция не является «изюминкой» стилевой концепции интерьера.

Стальные радиаторы

Стальной радиатор в квартире — фото

Эти изделия относятся к батареям нового поколения и бывают двух видов: панельные трубчатые.

Стальные радиаторы отличаются высокой теплоотдачей, повышенным уровнем энергосбережения, высоким коэффициентом полезного действия. Конструкция представляет собой две стальные пластины, соединенные между собой сваркой. Данные изделия производятся с двумя типами подключения: боковым и нижним. Выбор зависит от первоначального расположения отопительного контура. Их высокую популярность на рынке обуславливает легкий вес, простота монтажа и привлекательный внешний вид. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию.

Трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Для трубчатых стальных батарей характерна отличная теплоотдача, высокий уровень эксплуатационных технических характеристик и невысокая цена.

Один из плюсов этих радиаторов также является их самым главным м

sovetyisekrety.ru

Установка радиаторов отопления своими руками: биметаллические, алюминиевые, чугунные

Отопительные радиаторы являются важной частью системы отопления в доме. От их правильного выбора и грамотного размещения зависит эффективность работы отопительной системы жилища. Радиаторы отопления позволяют улучшить КПД работы автономной системы отопления в частном доме, а их замена на более современные и качественные — позволит даже повысить температуру воздуха в многоквартирных домах, запитанных от магистральных систем водоснабжения. Обычно первичный монтаж радиаторных батарей производится строителями, а их замена — либо специалистами местной управляющей компании, либо сторонней специализированной фирмой. Но и в том и в другом случае дополнительных расходов можно избежать, если провести установку радиаторов отопления своими руками.

Установленный своими руками радиатор в системе отопления — криво, но функционально и дешево!

Общие характеристики процесса установки радиаторов

Прежде всего стоит уяснить, что разные типы отопительных радиаторов имеют различные требования к их монтажу. Наиболее простыми в установке будут, вероятно алюминиевые радиаторы, а вот классические чугунные батареи потребуют применения специализированного оборудования – вам придется прибегнуть к сварочным работам, а это весьма специфическая область, требующая присутствия профессионалов.

Впрочем, современные радиаторы отопления, созданные из легких, но в то же время прочных материалов собираются и устанавливаются чуть сложнее чем детский конструктор, не требуют каких-то специфических навыков и могут размещаться практически на любой поверхности. Их можно вещать даже на гипсокартонную стенку.

Геометрия размещения отопительных радиаторов

Немаловажную роль в создании комфортной атмосферы от отопительной системы является место размещения радиаторов отопления.

Существуют определенные строительные стандарты на размещение отопительных радиаторов как относительно стены, так и относительно пола. СНиПы определяют, что минимальный зазор между нижним краем батареи и полом не может быть менее 5 сантиметров.

типовые схемы монтажа батарей

Также необходимо предусмотреть зазор между телом радиатора отопления и поверхностью стены. Он также должен быть не менее 5 сантиметров. Только в этом случае будет обеспечена нормальная циркуляция воздуха, нагреваемого батареей.

Сообразно имеющимся стандартам производим расчет мест установки батарей и размечаем точки под их крепление.

Необходимые навыки

Для того, чтобы самостоятельно провести монтаж радиаторов отопления необходимо иметь хотя бы минимальные строительные и слесарные навыки. Для их получения нет необходимости записываться на специализированные курсы – достаточно внимательно ознакомиться с видеоинструкциями, опубликованными в большом количестве в интернете.

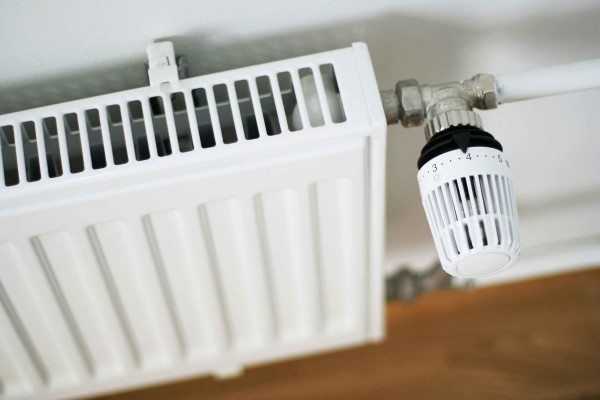

соединение терморегулятора радиатора и батареи

Подготавливаем инструменты

Конечно же, для монтажа батарей отопления необходимо запастись необходимыми инструментами. Не стоит бояться, что от вас потребуется приобретение дорогостоящих устройств. Большинство инструментов для такой работы найдется у вас в подсобке, а необходимые, но отсутствующие вещи можно взять в аренду или одолжить у знакомых.

Итак, найдите или одолжите электрический шуруповерт, пассатижи, перфоратор или дрель с функцией удара и специальное сверло или бур к ним, а также обычный строительный уровень.

При приобретении радиатора отопления обратите внимание на полноту комплектации приобретаемых устройств. Для этого сфотографируйте имеющиеся у вас в доме выводы труб отопительной системы.

В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников. А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться.

Подводим трубы к радиаторам

При проведении ремонта и замены радиатора, возможно вам придется менять выходные патрубки имеющихся в вашем помещении труб отопительной системы.

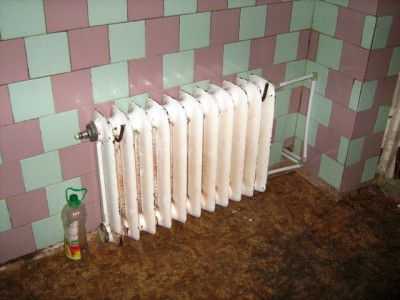

чугунная батарея

Самый простой и надежный способ соединения старых металлических труб с современными батареями выглядит следующим образом:

Система отопления перекрывается и из нее сливается лишняя вода.
Углошлифовальной машинкой срезается лишняя часть старых труб водоснабжения. При этом руководствуемся правилом «Семь раз отмерь, один раз отрежь.
Нарезаем на оставшемся куске стальной трубы новую резьбу.
На отрезок трубы закручивается запорный вентиль подходящего диаметра.
С новой батареей отопления новый вентиль можно соединить при помощи специализированного гибкого соединения из металлопластиковой трубы или при помощи разводки из медной трубы. Монтаж металлопластика выглядит проще, однако, такая труба может разрушиться от чрезмерно высокой температуры в трубах магистрального теплоснабжения. А вот медная труба сможет выдержать даже перегретый пар, но для ее монтажа придется применить пайку, что не у всякого может получиться.

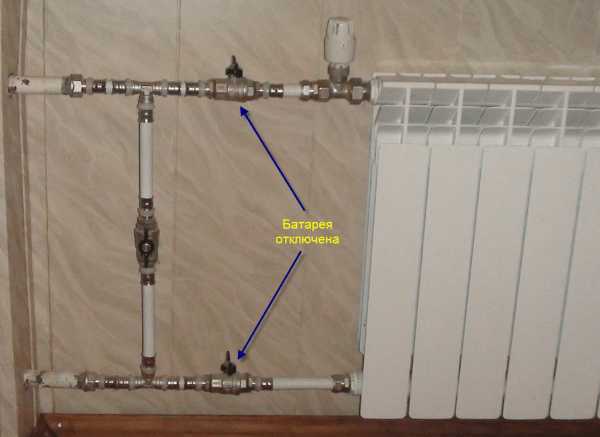

Главной характеристикой смонтированной подводки горячего теплоснабжения к радиаторам отопления является герметичность. Вода в системах отопления может находиться под большим давлением. При проверке герметичности соединений рекомендуется пускать поток воды поэтапно, первоначально с небольшим уровнем давления.

Также при покупке проверяем комплектацию труб и при необходимости докупаем дополнительные соединительные элементы. Обратите внимание, что при сборке секций может использоваться ключ специальной конфигурации – проверьте его наличие в комплекте поставки.

Устанавливаем радиаторы

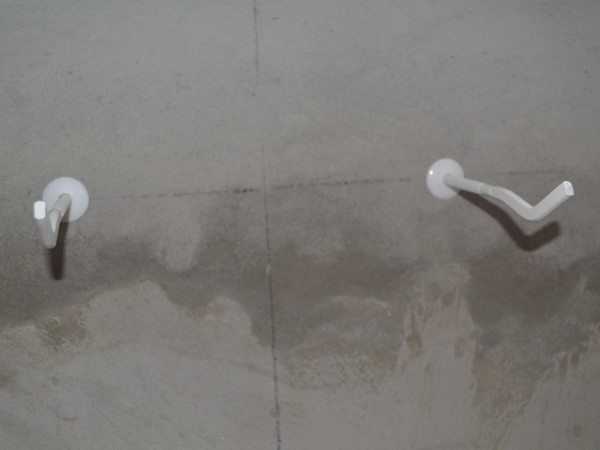

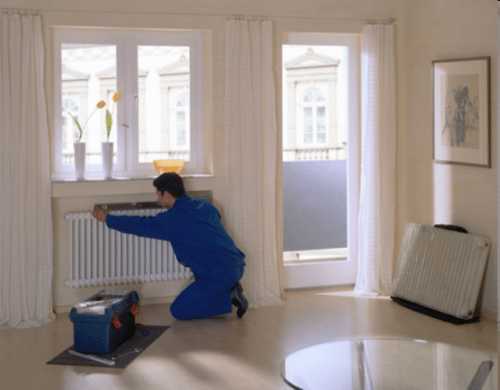

После подготовки системы теплоснабжения начинаем размечать место для установки батарей. Прикидываем, где должны располагаться кронштейны, отмечаем их будущее положение и проверяем горизонтальный уровень установки при помощи строительного уровня.

Прикручиваем кронштейны и вещаем на них батарею в сборе.

Обратите внимание, что число узлов крепления на радиаторе отопления на стену напрямую зависит от количества секции и конструкции батареи.

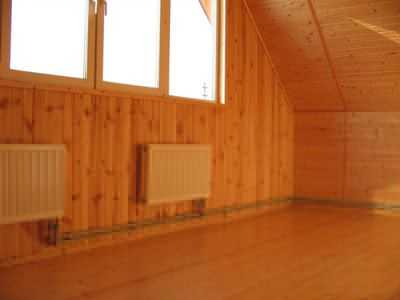

монтаж батарей в деревянном доме

В том случае, если вы подсоединяете стальные трубы к радиатору при помощи сварки – можно ограничиться двумя кронштейнами. Если соединение с магистралью водяного теплоснабжения идет на полипропителеновых трубах и фитингах – то для фиксации батареи нужно уже не менее трех кронштейнов. Кроме, того, количество точек фиксации зависит и от количества секций. При числе секций до 5 — можно ограничиться тремя точками крепления: 2 сверху и 1 снизу. Далее, при увеличении секций до 10 — необходимо добавить по 1 точке крепежа сверху и снизу.

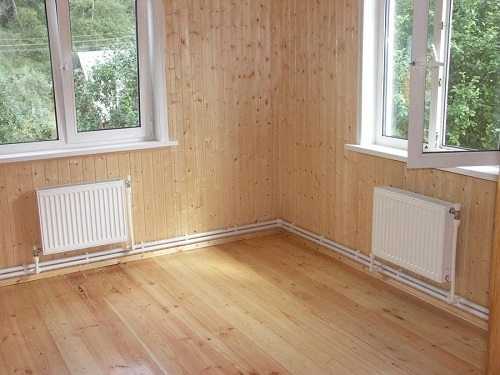

Современные батареи устанавливаются практически на любую поверхность, в том числе и на деревянные стены.

Установка биметаллических радиаторов отопления своими руками — пошаговая видео инструкция

Loading…

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

видео-инструкция как установить своими руками, особенности отопительных чугунных батарей, схема, цена, фото

Установка радиатора отопления – это ответственная задача, от качества реализации которой зависит работа всей системы. Чтобы избежать потопа в квартире и протекающих соединений, следует знать порядок и правила выполнения работ по монтажу отопительных приборов. Мы расскажем, как правильно установить радиатор отопления.

Чтобы понять, как устанавливать радиаторы отопления, нужно знать принципы выполнения этой работы.

Монтаж отопительных радиаторов

Схемы разводки труб

Перед тем, как правильно установить радиаторы отопления, следует определить тип разводки.

Правила установки радиаторов отопления могут отличаться в зависимости от типа отопительной системы и способа подключения устройств.

По типу система может быть:

Однотрубной. Здесь изделия подключаются последовательно к одной трубе, которая осуществляет как подачу, так и обратный отвод теплоносителя. При этом обратка предыдущего конвектора является подачей последующего, и каждый следующий узел получает немного остывший теплоноситель;

Двухтрубной. В такой схеме изделия подключаются параллельно между двумя трубами: подающей и обратной. В этом случае во все узлы подается теплоноситель примерно одинаковой температуры;
Коллекторной. Здесь наблюдается комбинация двух предыдущих способов: между двумя трубопроводами, подающим и обратным, параллельно подключены однотрубные контуры с одним конвектором. Так как таких контуров обычно много, они подключаются через коллекторы, что и стало причиной наименования типа разводки.

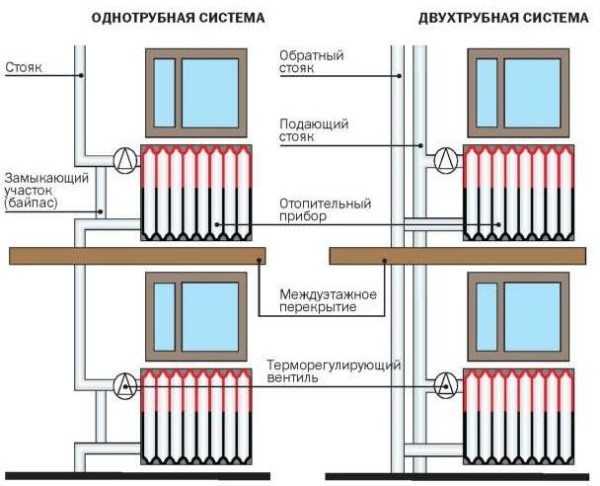

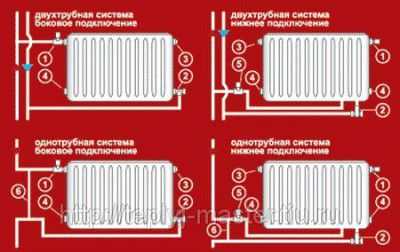

Однотрубная и двухтрубная системы разводки.

Важно!
Отличить одну систему от другой просто: в однотрубной системе к каждому теплообменнику подходит только одна труба, в двухтрубной – две трубы, в коллекторной – две трубы от каждого устройства идут в коллекторный узел.

Схема установки радиаторов отопления имеет основные отличия при реализации двух- или однотрубной системы. Дело в том, что установка отопительных радиаторов в однотрубную систему согласно СНиП требует наличие байпаса, который предупреждает разрыв контура в случае поломки одного из конвекторов.

Схема коллекторной разводки.

В случае коллекторных и двухтрубных схем батареи подключены параллельно, и разрыва контура не происходит. Снятие и установка радиатора отопителя возможна без прекращения работы системы. Для этого просто перекрывают краны, установленные на патрубках подачи и отвода теплоносителя.

Важно!
Двухтрубная и коллекторная системы разводки считаются более эффективными и прогрессивными, однако их цена выше за счет большего числа труб системы отопления и запорной арматуры.

Способы подключения батарей

На фото пример диагонального подключения конвектора.

Кроме разводки, на то, как установить радиатор отопления, влияет способ его подключения к трубопроводу.

Известно три таких способа:

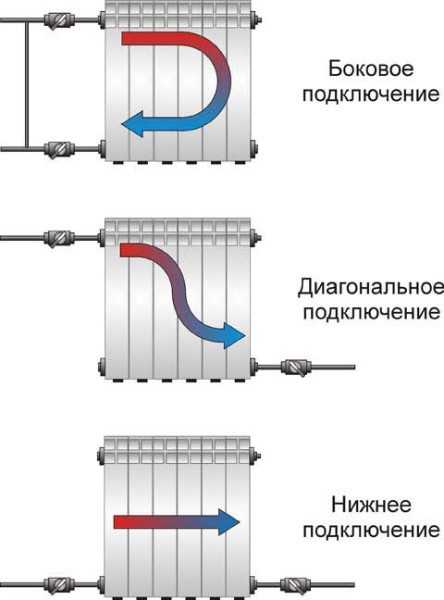

Боковое подключение. В домах советской застройки встречается наиболее часто, особенно при вертикальной разводке, когда в комнату входит один или два стояка, от них отходит два патрубка, к которым одной стороной подключена батарея;
Нижнее подключение. Этот способ больше характерен для горизонтальной разводки, когда магистраль идет вдоль пола или под ним, а устройство подключается нижней коллекторной осью к патрубкам;
Диагональное подключение. Может применяться в обеих вариантах разводки. Здесь подающий патрубок входит в верхнее отверстие с одной стороны изделия, а обратный выходит из нижнего отверстия с противоположной стороны.

Радиаторы отопления с установкой разными способами.

Важно!
До сих пор ведутся споры о том, какая схема подключения правильная.
Можно сказать, что нижнее подключение наименее эффективно, тогда как диагональный способ прогревает теплообменник наиболее равномерно.

Правила монтажа

Важно выполнить нормы установки радиаторов отопления.

Перед тем, как установить радиаторы отопления, следует изучить основные нормы и правила их установки.

Есть правила, которые носят скорее рекомендательный характер:

Батарею устанавливают под окном. Центральная ось оконного проема должна совпадать с центральной осью изделия. Это позволяет избежать сквозняков и конденсата на стеклах;
Подводящие патрубки желательно расположить с небольшим уклоном в сторону движения воды. Это предотвратит попадание и накапливание воздуха в отопительном узле и связанную с этим потерю теплоотдачи.

Устройства желательно расположить под окнами.

Также существуют и более строгие правила:

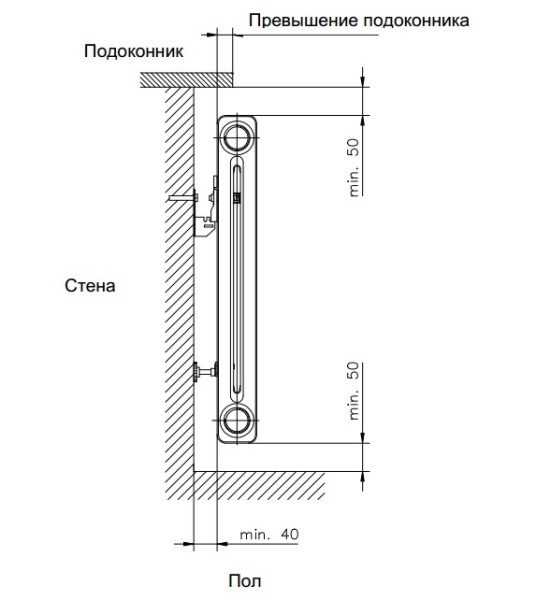

Подоконник не должен полностью накрывать батарею, иначе конвекционные потоки не будут прогревать оконное стекло, что может вызвать запотевание окна и скопление конденсата на подоконнике;
Расстояние от верха конвектора до подоконника должно быть не меньше 5 см;
Расстояние от низа изделия до пола не должно быть меньше 5 — 10 см;
Между задней стенкой устройства и стеной должен оставаться зазор не менее 4 см;
Подоконник может накрывать прибор не более чем наполовину.

Правила монтажа.

Важно!
Соблюдение данных расстояний сделает возможной нормальную конвекцию и циркуляцию потоков воздуха, что является обязательным условием хорошей теплоотдачи.

Порядок установки батареи

Рассмотрим порядок проведения работ.

Если вы хотите установить конвектор отопления своими руками, вам следует знать порядок проведения работ:

Перекрываем краны подачи, затем демонтируем старое устройство;

Перекрываем краны и демонтируем старую батарею.

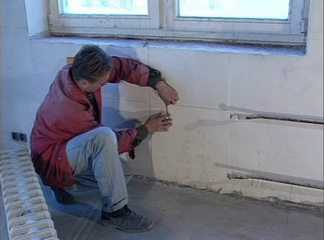

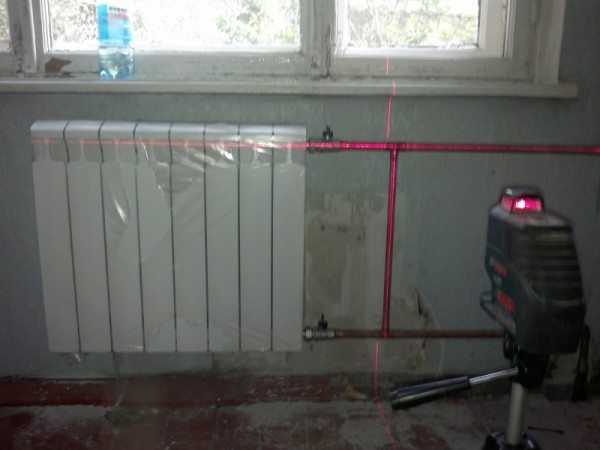

Размечаем места крепления кронштейнов под новое изделие;

Делаем разметку.

Крепим кронштейны к стене дюбелями или анкерными болтами;

Согласно разметке монтируем кронштейны.

Навешиваем изделие на кронштейны, проверяем геометрию с помощью уровня: оно должно стоять строго горизонтально, без перекосов;

Выставляем горизонтально по уровню.

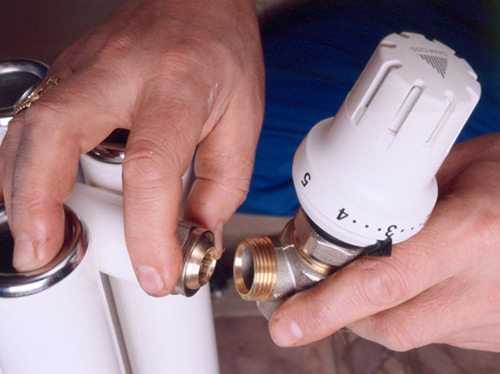

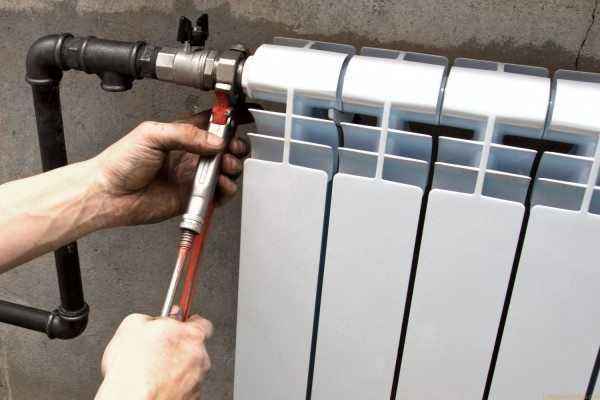

Собираем комплект арматуры: устанавливаем кран и клапан под термоголовку, а также кран Маевского для сгона воздуха;

Устанавливаем краны и клапана.

Присоединяем патрубки от магистральных труб к теплообменнику.

Подсоединяем трубопровод отопления к теплообменнику.

Важно!
Установка чугунных радиаторов отопления требует более серьезной подготовки и выбора крепежной арматуры, так как их вес многократно превосходит современные алюминиевые или биметаллические аналоги.

Вывод

К замене и установке отопительных приборов следует относиться серьезно, так как от качества этих работ будет зависеть комфорт в доме. Чтобы выполнить монтаж правильно, следует соблюдать инструкцию по установке и принятые нормы. Видео в конце статьи поможет вам избежать ошибок в работе.
