Виды электрических патронов для люстр – Разновидности и инструкция по замене патрон для люстр
Как поменять патрон в люстре: пошаговая инструкция
Категория: Монтаж и настройка
Когда в доме перегорает лампочка, а ее замена не приносит результатов, то необходимо поменять патрон в люстре. Эта поломка является самой распространенной, ее легко исправить своими руками без специальных знаний и инструментов.
Основные причины для замены патрона
Произвести замену патрона в люстре приходится не только в связи с заводским браком, но и из-за конструкционных особенностей. Если светильник закрытого типа, температура внутри колбы сильно повышается. Иногда это приводит к оплавлению проводки.
В старых патронах со временем ухудшается контакт с лампой. Это может стать причиной частых поломок последних. После перегорания ламп накаливания иногда на клеммах образуется гарь, которая приводит к плохому контакту. Простая чистка редко приносит положительные результаты, поэтому держатели меняют.
Еще одной причиной для замены является стремление людей перейти на экономные светодиодные лампы. Поскольку их выпускают с меньшим цоколем, возникает необходимость менять посадочное место в светильнике. Все держатели имеют идентичную конструкцию. Отличаются они лишь диаметром резьбы.

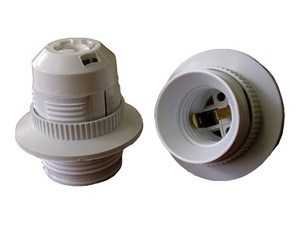

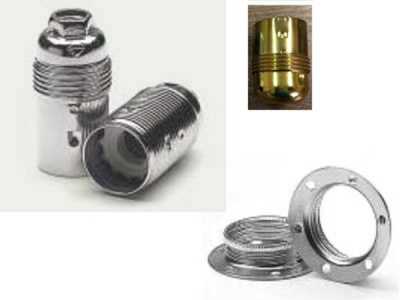

Как устроен стандартный патрон?
Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:
В зависимости от цоколя лампы, используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:
- цилиндрический корпус;
- донышко;
- керамический вкладыш.
В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:
- пластик;
- карболит;
- керамика;
- металл;
- силикон.
Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.
Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:
- подвесным к потолку с резьбовыми шайбами;
- с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
- с наклонным фланцем для крепления на поверхности.
Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.
Процесс замены патрона в люстре
Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:
- отключить подачу электричества на щитке;
- отсоединить электропроводку;
- снять люстру с потолка;
- разобрать светильник;
- изъять неисправный патрон;
- установить целый;
- после замены произвести монтаж люстры.

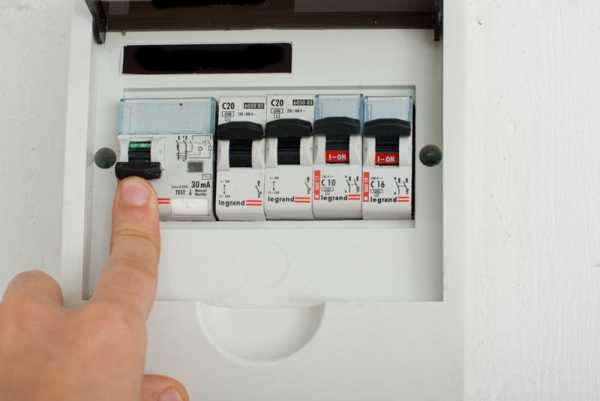

Отключение света на щитке
Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

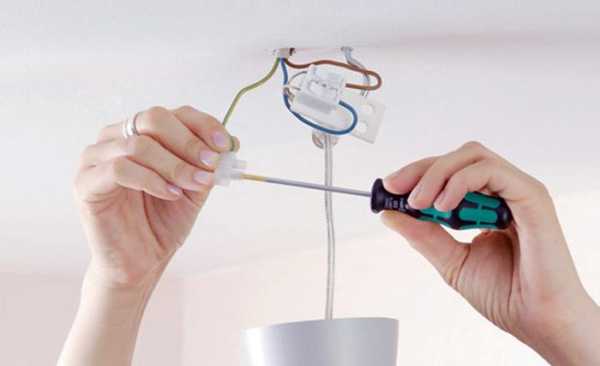

Отключение проводов
Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

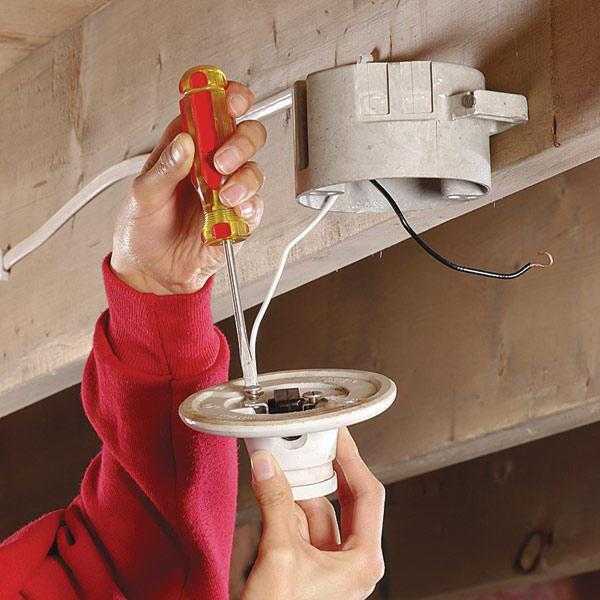

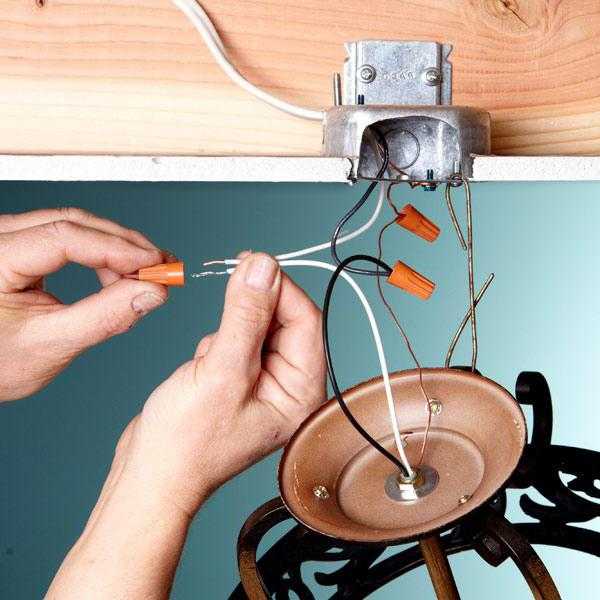

Снятие люстры с потолка
Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:
- снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;

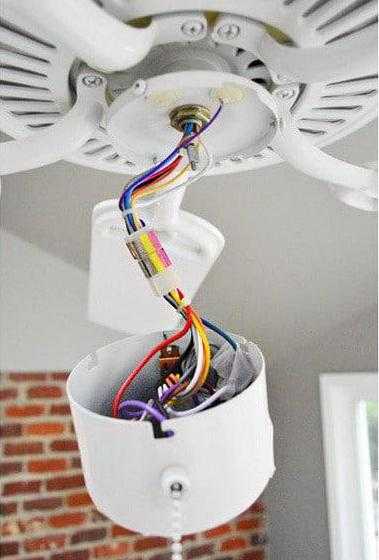

- открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
- если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
- если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.
Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.
Разборка светильника
Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.
Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

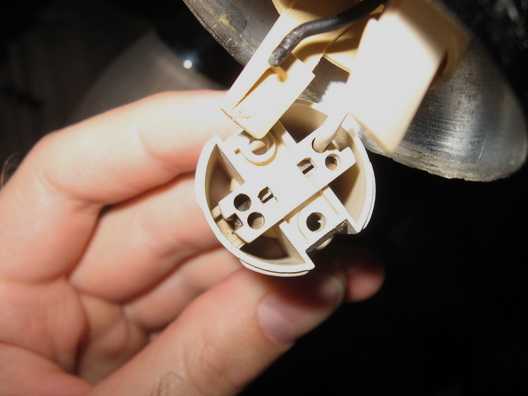

Демонтаж патрона
Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.
Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

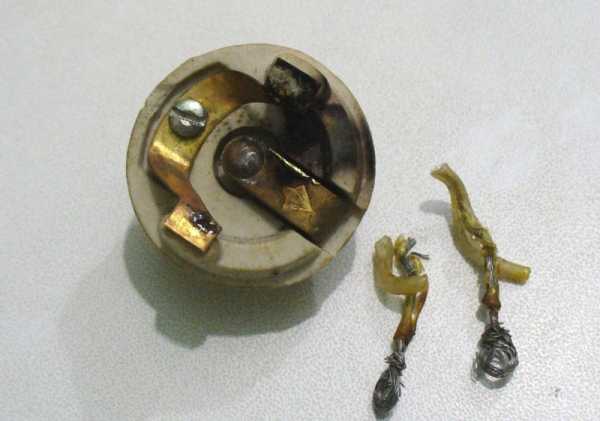

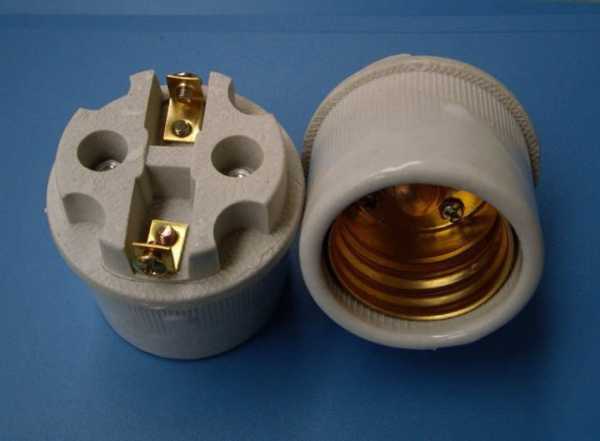

Керамический патрон демонтируют следующим образом:
- отжимаются пластины с центрального контакта;
- откручивают болты с пластины, которая находится напротив керамического основания;
- центральные клеммы отгибаются на уровень боковых контактов.
Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.
Установка нового патрона
Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.
Фаза подводится к центральному контакту.
Важно убедиться в надежности креплений, чтобы предотвратить короткое замыкание или плохой контакт. Иначе провода начнут искрить, что приведет к поломке патрона.
Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.
Как правильно разобрать патрон?
Чтобы правильно разобрать держатель, необходимо определить, каким способом осуществлена фиксация цилиндра. В случае если это защелки, их нужно аккуратно отогнуть, чтобы не сломать.
Как правильно вытаскивается цоколь из патрона?
Иногда сложно вытянуть держатель из люстры, поскольку он прочно зафиксирован внутри. При откручивании удается извлечь лишь колбу. Чтобы решить эту проблему, нужно открутить цилиндр корпуса, придерживая его за низ. После этого извлечь цоколь будет гораздо легче. Если же верхняя часть изделия не выкручивается, нужно удалить его плоскогубцами.
simplelight.info
Электрический патрон, устройство и подключение. Разновидности, маркировка и установка патрон для люстры
Электрический патрон для лампочки — это устройство, которое является соединительным узлом между светильником и элементом накаливания. Кроме того, при помощи дополнительных крепежных элементов навешивается абажур или плафоны. Посредством такой детали ведется передача тока через провода. Ввернутый сгоревший элемент легко меняется, благодаря простоте корпуса изделия.
Маркировка изделий
В зависимости от диаметра резьбовой части узла, изделия имеют несколько разновидностей:
Подключение электрического патрона
Чтобы понять, как подключить патрон для лампочки, нужно хорошо представлять его устройство. Центральный контакт выполняется из латуни. Он прижимается к керамическому вкладышу. Для этого с обратной стороны имеется стальная пластина с резьбой. В нее заворачивается винт, который проходит через керамику и латунь.
Заворачивается винт с хорошим усилием, потому что через деталь на контакт проходит электрический ток. Рядом ставится боковая латунная пластина, которая крепится по такому же принципу.
При подключении проводов на них формируются колечки для крепежа. Они проходят через его центральное отверстие в корпусе и фиксируются на стальных пластинах. Фаза от сети подается на центральный контакт.
После этого сверху наворачивается втулка с резьбой под лампочку. Затем ведется подбор лампы.
Крепление изделия
Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.
Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.
Следует помнить, что устанавливать лампочку большого накала нельзя, потому что пластмассовые шайбы начинают плавиться.
Причины замены конструкции
С течением времена изделие требует замены. Необходимость возникает по следующим обстоятельствам:
Перед заменой патрона следует учесть некоторые советы:
Работы по демонтажу и установке
Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:
Подается напряжение в сеть, и прибор включается. Если работа проведена верно, то лампочка должна загореться.
Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене .
Любая люстра обладает патроном, в который непосредственно вкручивается лампочка. Помимо ее фиксации, подобный элемент участвует в токопередаче, а также выполняет еще несколько функций. К нему крепится плафон или абажур, а также прочие возможные декоративные элементы светильника.
Случается, заменить требуется не только лампочку, а и патрон для люстры. С этой задачей вполне можно справиться самостоятельно. Правильные действия помогут вернуть полноценное функционирование прибора. Необходимо в работе придерживаться а также выполнять все действия по определенной схеме. Советы профессиональных мастеров помогут выполнить все действия правильно.
Виды патронов
Рассматривая технологию, как поменять патрон в люстре, необходимо изучить разновидности этих устройств по предназначению. Согласно области применения существует 3 типа представленных устройств.
Первый вид маркируется как Е14. Такие патроны предназначены для подсветки, например, СВЧ-печи или холодильника. За небольшие размеры в народе их называют миньонами. Наибольший ток, на который они рассчитаны, составляет 2 А (около 440 Вт).
Вторым типом является патрон для люстры Е27. Это самый распространенный вид подобных изделий. Максимальный ток, на который рассчитаны представленные устройства, составляет 4 А (около 880 Вт). Существуют и более мощные патроны. Они выдерживают ток 16 А (приблизительно 3,5 кВт). Их применяют для уличного освещения. Патроны для прожектора этого типа имеют маркировку Е40. При выборе подобных изделий обязательно учитывают их разновидность.
Устройство патрона
Независимо от того, устанавливается ли патрон для люстры Е14 или Е40
dushayaponii.ru
Как выбрать патроны для люстр. Электрический патрон виды, устройство, подключение и ремонт
Виды, устройство, подключение и ремонт
– это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.
Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

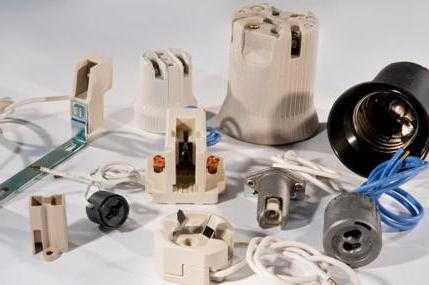

Виды, маркировка и технические характеристики
электрических патронов
Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.
На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.
Таблица видов популярных электрических патронов
для подключения искусственных источников света к сети
Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.
На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.
На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.
Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.
| Виды и типы популярных электрических патронов для подключения искусственных источников света | ||||
|---|---|---|---|---|
| Маркировка | Внешний вид | Ток нагрузки, А | Мощность не более, Вт | Назначение |
| E14 | 2 | 440 | Патрон с круглой резьбой Эдисона ∅14 мм, который в народе называют «Миньон». Предназначен для маломощных светодиодных и ламп накаливания | |
| E27 | 4 | 880 | Патрон с круглой резьбой Эдисона ∅27 мм, который до недавнего времени устанавливался практически во все светильники. В настоящее время вытесняется Е14 | |
| E40 | 16 | 3500 | Патрон керамический с круглой резьбой Эдисона ∅40 мм. Предназначен для установки в светильники для наружного освещения большой мощности | |
| G4-G10 | 5 | 60 | Штыревые вставные патроны G4, G5.3, G6.35, G8, G10 обычно устанавливают в светильники для подключения малогабаритных маломощных галогенных и светодиодных LED ламп. Число после буквы G обозначает расстояние между контактами патрона | |
| G9 | 5 | 60 | Контакты в патроне G9 выполнены в виде пазов, рассчитанных на подключение галогеновых и светодиодных ламп, имеющие цоколь с плоскими контактами в виде петли | |

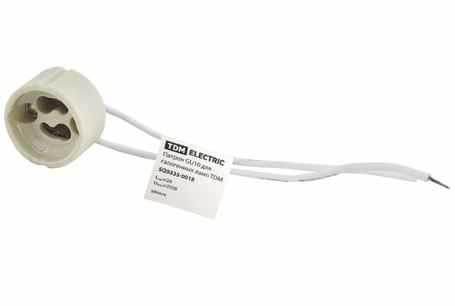

| GU10 | 5 | 50 | Штыревой вставной патрон GU10 по применению аналогичен G4-G10 с расстоянием между штырями 10 мм. Особенностью его является увеличенный диаметр штырей цоколя ламп на концах, благодаря чему цоколь в патрон устанавливается с поворотом по часовой стрелке и надежно фиксируется | |
| G13 | 4 | 80 | Штыревой вставной патрон G13 предназначен для подключения линейных люминесцентных и светодиодных ламп. Отличительной его особенностью является парное применение и необходимость после установки лампы в прорезь патрона, провернуть ее относительно оси на 90° | |
| GX23 | 2 | 75 | Штыревой вставной двух контактный патрон GX23 предназначен для подключения U-образных люминесцентных и цилиндрических LED ламп | |
| G24 | 2 | 75 | Штыревой вставной четырех контактный патрон G24 предназначен для подключения U-образных люминесцентных и цилиндрических LED ламп. Число 24 обозначает расстояние между противоположными штырями по диагонали | |
| 2G7 | 2 | 50 | Штыревой вставной четырех контактный патрон 2G7 предназначен для подключения U-образных люминесцентных и цилиндрических LED ламп | |
| GX53 | 5 | 50 | Совре |
shr32.ru
Как поменять патрон для люстры: пошаговая инструкция
Любая люстра обладает патроном, в который непосредственно вкручивается лампочка. Помимо ее фиксации, подобный элемент участвует в токопередаче, а также выполняет еще несколько функций. К нему крепится плафон или абажур, а также прочие возможные декоративные элементы светильника.
Случается, заменить требуется не только лампочку, а и патрон для люстры. С этой задачей вполне можно справиться самостоятельно. Правильные действия помогут вернуть полноценное функционирование прибора. Необходимо в работе придерживаться правил электробезопасности, а также выполнять все действия по определенной схеме. Советы профессиональных мастеров помогут выполнить все действия правильно.
Виды патронов
Рассматривая технологию, как поменять патрон в люстре, необходимо изучить разновидности этих устройств по предназначению. Согласно области применения существует 3 типа представленных устройств.
Первый вид маркируется как Е14. Такие патроны предназначены для подсветки, например, СВЧ-печи или холодильника. За небольшие размеры в народе их называют миньонами. Наибольший ток, на который они рассчитаны, составляет 2 А (около 440 Вт).
Вторым типом является патрон для люстры Е27. Это самый распространенный вид подобных изделий. Максимальный ток, на который рассчитаны представленные устройства, составляет 4 А (около 880 Вт). Существуют и более мощные патроны. Они выдерживают ток 16 А (приблизительно 3,5 кВт). Их применяют для уличного освещения. Патроны для прожектора этого типа имеют маркировку Е40. При выборе подобных изделий обязательно учитывают их разновидность.
Устройство патрона
Независимо от того, устанавливается ли патрон для люстры Е14 или Е40, его устройство во многом будет идентичным. Разница между ними заключается лишь в габаритах и некоторых конструктивных элементах. Каждый патрон состоит из 3 основных частей. Первая из них – это гильза с резьбой Эдисона. В нее ввинчивается лампочка. Также патрон имеет донышко и керамический вкладыш. Эти элементы передают ток на лампу.
Для этого патрон имеет 2 латунных контакта на цоколе. Также есть специальная планка с резьбой. На центральный элемент цоколя приходится фаза. Это минимизирует риск контакта человека с токопроводящими элементами патрона. При этом повышается безопасность его эксплуатации. Это стандартная конструкция. К ней подводятся провода, благодаря чему и приводится в действие представленное устройство.
Нестандартный патрон
Рассматривая технологию, как поменять патрон в люстре, необходимо понять устройство нестандартного типа изделий. Они встречаются гораздо реже. Подавляющее количество патронов имеют представленный выше принцип. В нестандартных разновидностях разобраться в устройстве несколько сложнее.
В такие изделия может вкручиваться сразу несколько лампочек. Если не запомнить, как были расположены провода, можно не разобраться с их подключением. Поэтому при замене нестандартного патрона провода необходимо маркировать. На планке есть места для подсоединения проводов. Их крепят в правильной последовательности. Фазу и ноль необходимо подсоединять к соответствующим отверстиям. Между ними делают специальную перемычку. Без нее последующие лампы не зажгутся, если первый осветитель не задействован.
Сборка простого патрона
Чтобы понимать, как правильно подключать новый патрон, необходимо разобраться в технологии его сборки. Керамическая пластина прилегает к латунным контактам. С ее противоположной стороны находится стальная пластина. Она фиксируется на керамическом вкладыше при помощи винта и гайки.
Эта конструкция не только выполняет функцию фиксатора, но и активно участвует в работе всей системы. Патрон для люстры с гайкой и винтом через эти элементы проводит ток на центральный контакт. Гровер при этом не требуется в обязательном порядке. Но его присутствие приветствуется. Причем винт необходимо затягивать очень крепко, ведь он передает ток лампе. Таким же образом подключается вторая пластина из латуни. При этом центральный контакт необходимо подогнуть до уровня проводников по бокам.
Подсоединение проводов
Подключая патрон для люстры Е27 с гайкой, необходимо правильно соединить провода с контактами. Их необходимо протянуть через донышко. На очищенных от изоляции проводах делают колечки и прикручивают их к пластинам из стали.
Если система будет управляться стационарным выключателем, фазу подводят к центральному контакту. Перед этим необходимо проверить надежность его прилегания. Для этого цоколь лампы упирают в боковые проводники. Центральный (фазный) контакт при этом должен прогнуться не менее чем на 2 мм. Если этого не происходит, этот элемент подправляют, приподнимая его немного. Также выбору проводов необходимо уделить достаточное внимание. Они должны соответствовать суммарному потреблению электроэнергии осветителем.
Советы экспертов
Рассматривая, как заменить патрон в люстре, следует отметить, что для простого устройства на этом этапе наступает завершение процесса. Корпус в виде цилиндра накручивается на отведенное для него место. Все провода и соединения скрывает этот декоративный элемент. Патрон готов для вкручивания лампы.
Профессиональные электрики советуют приобретать патроны, в которых провода подключаются при помощи клемм. Это более простой и безопасный способ эксплуатации прибора. В таком изделии вместо винта и гайки установлена специальная кассета. Она имеет клеммы, к которым очень быстро можно подсоединить провода. Опытные электрики утверждают, что такие устройства обладают более длительным сроком эксплуатации.
Подключение патрона с зажимом
Патрон для люстры с клеммами обладает одним незначительным недостатком. Эту разновидность отремонтировать не получится. При потребности ее заменить, потребуется приобретать весь патрон, чтобы возобновить работу лампы. Зато вся работа займет минимум времени.
Корпус зажимов и патрона выполнен из пластика. Это монолитная структура. Проводники подсоединяются в систему через специальные зажимы. Они просто затягиваются отверткой. Их конструкция позволяет легко заменить разборный патрон. В продаже представлены подобные изделия типа Е14 и Е27. Поэтому их применяют преимущественно только для внутреннего монтажа. Начинающему электрику будет проще смонтировать эту разновидность патрона.
Безвинтовое устройство
Самой современной разработкой считается безвинтовый патрон для люстры. Он имеет специальные отверстия для провода. Обычно их предусмотрено 2 пары. Специальный пружинный механизм плотно прижимает провод, который через них протягивается. Попарная система зажимов позволяет подключать параллельно лампы от люстры с несколькими осветительными приборами. При использовании энергоэкономных ламп на такое устройство вполне можно подключить 10 или даже больше электропотребителей. Отверткой с плоским жалом необходимо отодвинуть зажим. Далее провод вставляется в соответствующий разъем. После этого отвертка отпускает латунную пружину. Она будет крепко прижимать провод к контактам.
Особенностью таких зажимов является требование к подводящим проводам. Многожильный кабель тяжело подвести в предназначенное для него гнездо. Поэтому требуется тип провода с монолитным проводником. Иногда производители люстр специально предусматривают наличие многожильного провода. Это позволяет без проблем подвести их в зажим. Это самый простой тип патрона. Поменять его будет гораздо легче. Его эксплуатационные качества значительно превышают другие разновидности. Поэтому это одна из самых предпочтительных разновидностей на сегодняшний день.
Рассмотрев, что собой представляет патрон для люстры, можно самостоятельно заменить вышедшее из строя изделие. Современные разновидности устройств позволяют сделать это быстро и качественно.
fb.ru
Комплектующие, детали для светильников и люстр, запчасти и фурнитура для люстр
Комплектующие » Все модели

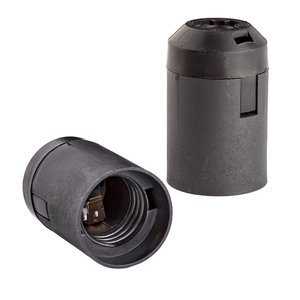

Патрон Е27 (стандартный) резьбовой (Италия)
Материал:пластик
Мощность:60 Ватт
Можно покупать поэлементно
Патрон Е14 (миньон) резьбовой (Италия)
Материал:пластик
Мощность:60 Ватт
Можно покупать поэлементно
Патрон Е27 резьбовой (Италия)
Материал:пластик
Мощность:60 Ватт
Можно покупать поэлементно

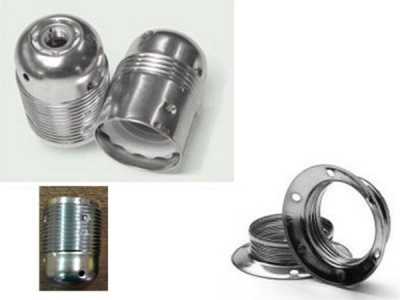

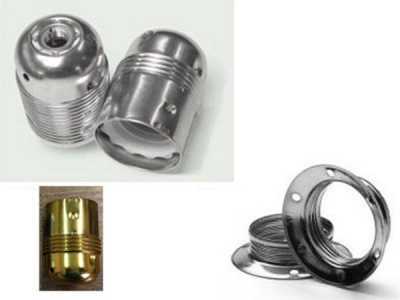

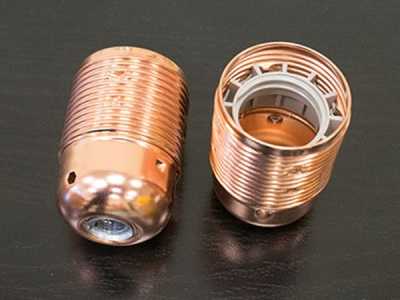

Патрон Е27 металлокерам. резьбовой (Италия)
Цвет:золотой, стальной
Материал:сталь+керамический сердечник
Мощность:100 Ватт
Патрон Е27 металлокерам. резьбовой (Италия)
Материал:сталь+керамический сердечник
Мощность:100 Ватт
Патрон Е27 металлокерам. резьбовой (Италия)
Материал:сталь+керамический сердечник
Мощность:100 Ватт
Цена указана за «рубашку» + основание

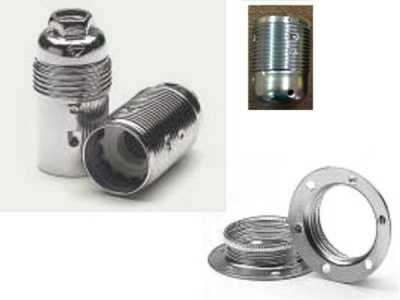

Патрон Е14 металлокерам. резьбовой (Италия)
Цвет:стальной (серебро)
Материал:сталь + керамический сердечник
Мощность:60 Ватт
Патрон Е14 металлокерам. резьбовой (Италия)
Материал:сталь + керамический сердечник
Мощность:60 Ватт

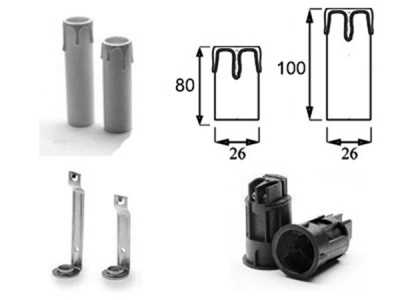

Патрон Е14 «оплывшая свеча» (Италия)
Материал:пластик
Мощность:60 Ватт
Цена указана за комплект
Патрон Е14 «оплывшая свеча» (Италия)
Цвет:кремовый
Материал:пластик
Мощность:60 Ватт
Цена указана за комплект
Патрон Е14 «оплывшая свеча» (Италия)
Материал:пластик
Мощность:60 Ватт
Цена указана за комплект

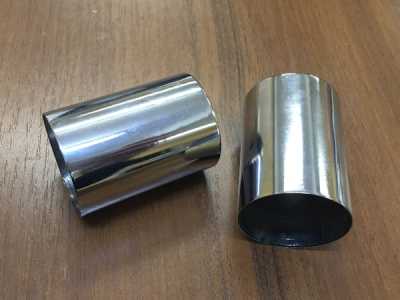

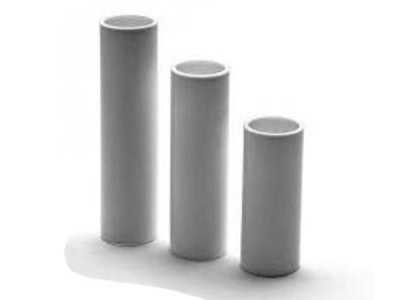

Чехол на патрон Е14. D30мм
Цвет:Материал: алюминий
Материал:Покрытие: порошковая краска
Цена указана за L80 мм. Производим на заказ любой длины

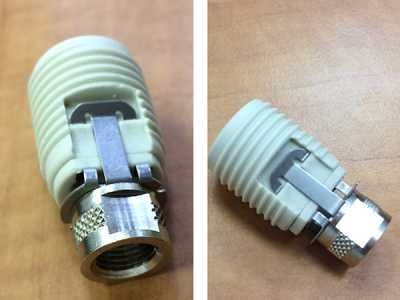

Патрон G9 без кольца
под трубку 10 мм, кольцо в комплект не входит
Трубка резьбовая М10х1 Длина 30 мм
Материал:сталь
Другие размеры: порежем на заказ

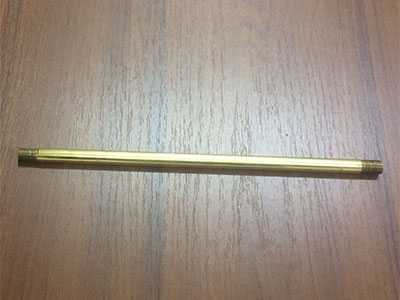

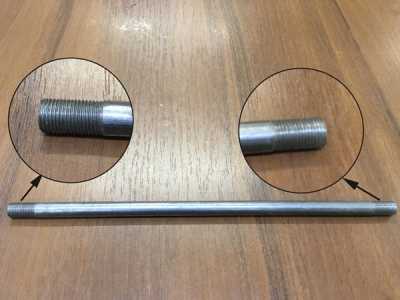

Труба М10х1 стальная. Резьба на концах (длина любая)
Материал:сталь
Цена указана за длину 400 мм
Труба М12х1 стальная. Резьба на концах (длина любая)
Материал:сталь
Цена указана за длину 200 мм
Труба М12х1 латунная. Резьба на концах (длина любая)
Материал:латунь
Цена указана за длину 400 мм

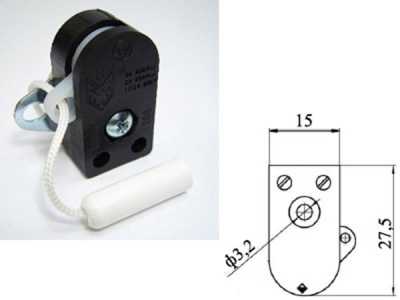

Выключатель «дёргалка» для бра (Италия)
Материал:пластик

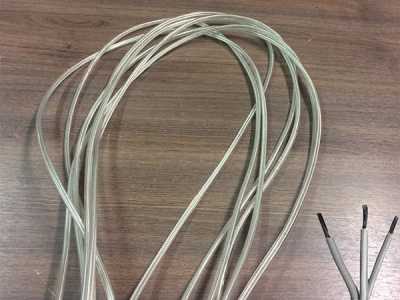

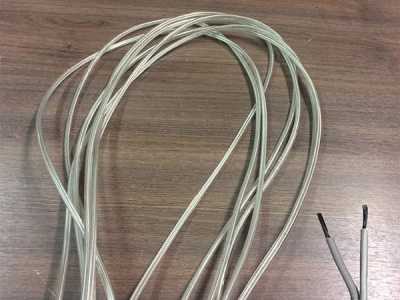

Провод для люстры прозрачный (1 м)
Провод для люстры прозрачный (1 м)

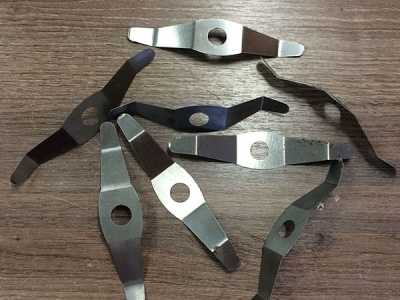

Пружина для плафона

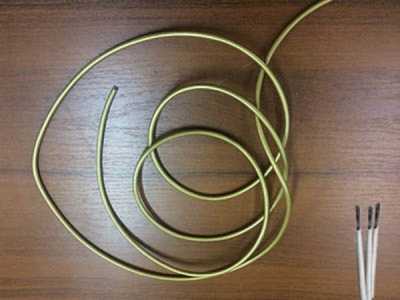

Провод для люстры жёлтый (1 м)
Провод для люстры жёлтый (1 м)
Материал:Оцинкованная сталь

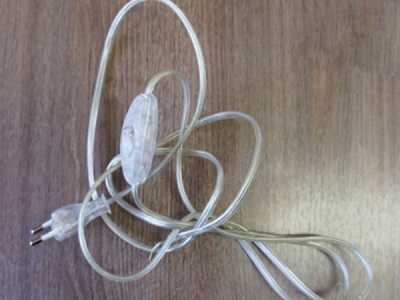

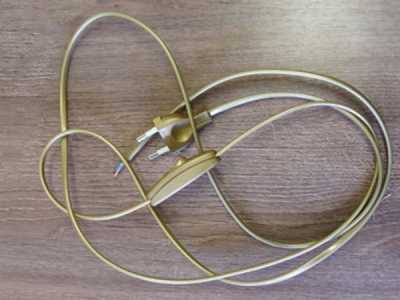

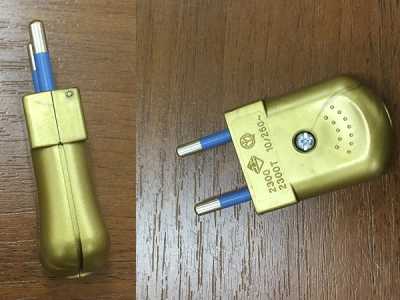

Провод с вилкой и выключателем
Провод с вилкой и выключателем
Провод с вилкой и выключателем
Цвет:прозрачный
Цвет:некрашеный
Материал:Сталь
Резьба внутренняя М10х1
Рым с гребёнкой для цепи
Цвет:некрашеный
Материал:сталь
Резьба внутренняя М10х1
Хрустальная розетка (чаша)
Цвет:Прозрачный
D100 мм. отверстие 27 мм

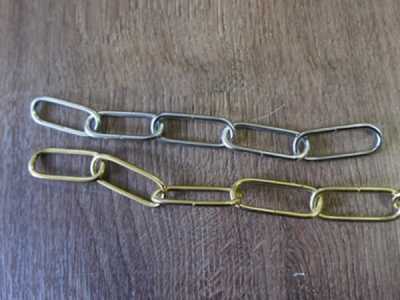

Цепь для люстры
Материал:сталь
Крепление потолочное для троса
Материал:нержавейка
С цангой под трос 1 мм
Кольцо для G9 (стальное)
Материал:сталь
Чашка под плафон
Цвет:некрашеный / цвет по RAl
Материал:сталь
Есть разные формы

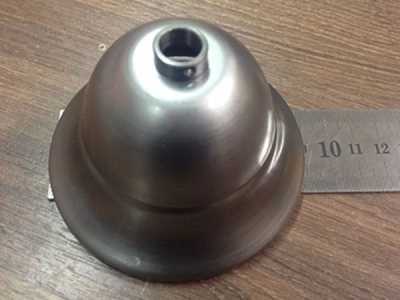

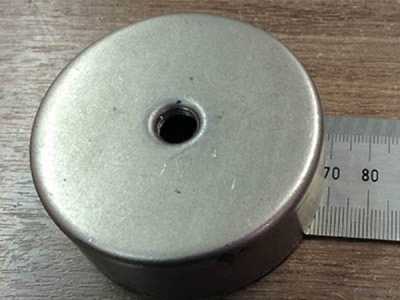

Потолочный стакан (чашка) на крюк d70 мм
Цвет:некрашеный / цвет по RAl
Материал:Сталь
Есть другие формы и размеры
Потолочная чашка на планку d70 мм
Цвет:некрашеный / цвет по RAl за доплату
Материал:Сталь
Есть другие размеры
Потолочная чашка на планку d140 мм
Цвет:некрашеный / цвет по RAl за доплату
Материал:Сталь
Есть другие размеры
Чашка на патрон Е27 d44 L62 мм
Материал:сталь
Чашка потолочная под планку
Материал:сталь

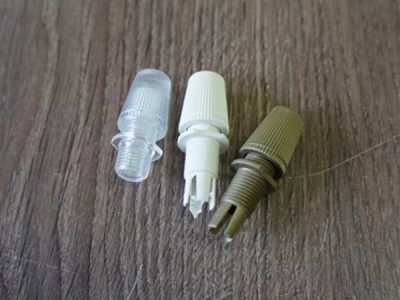

Цанговый зажим для провода
Цвет:белый, прозрачный, жёлтый, серый
Материал:пластик
Чашка потолочная под планку
Материал:сталь
Чашка на патрон Е27
Материал:сталь
Диаметр трубки 12 ммТрубка внутренняя резьба 10 мм
Диаметр трубки 12 мм
Шар подвеска 20 мм
Цвет:прозрачный
Материал:хрусталь

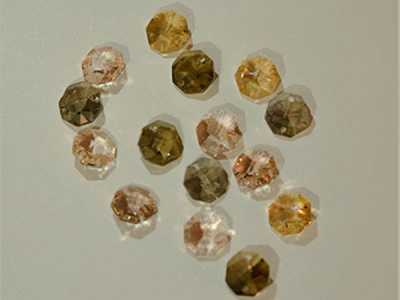

Восьмигранник 14 мм два отверстия
Цвет:розовый, медовый, сатин
Материал:хрусталь
Материал:Оцинкованная сталь

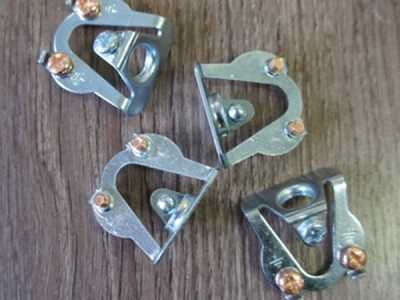

Крепёж на крюк («серьга»)
Материал:оцинкованная сталь
Цепь из восьмигранников 14 мм
Цвет:прозрачный
Материал:хрусталь

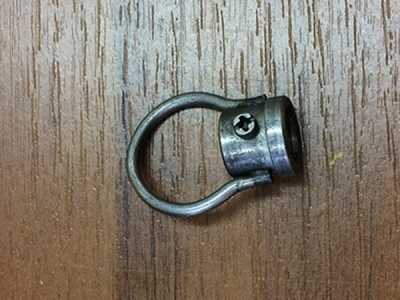

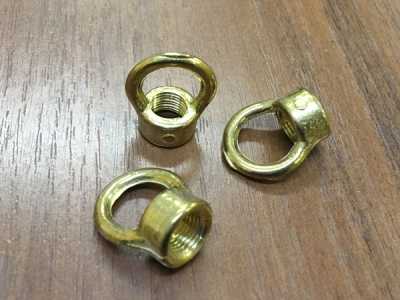

Рым (бугель) латунный
Материал:латунь

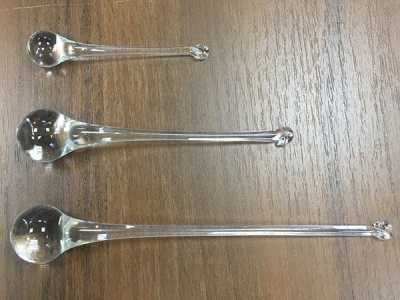

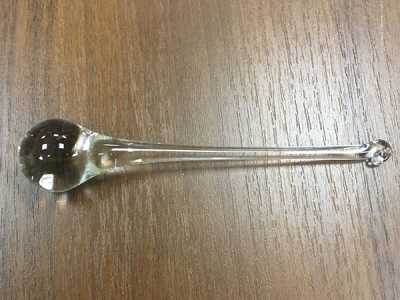

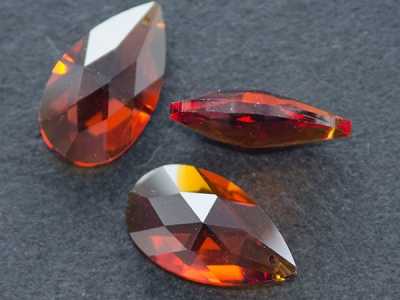

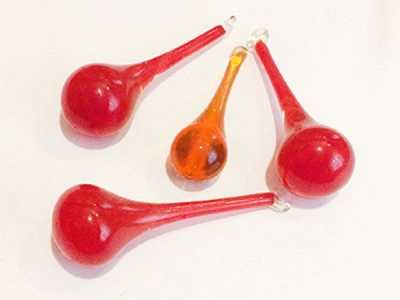

Подвеска капля На фото высота 50-60 мм
Цвет:доступны разные цвета
Материал:стекло
На заказ высота до 200 мм
Цвет:прозрачный
Материал:стекло
Цвет:прозрачный
Материал:стекло
Цвет:прозрачный
Материал:стекло
Вилка разборная жёлтая
Материал:пластик

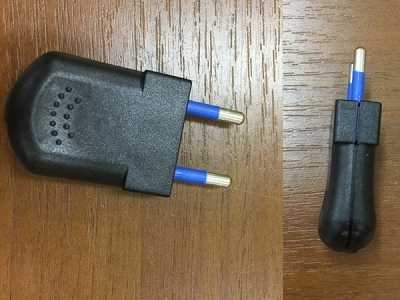

Вилка разборная чёрная
Материал:пластик

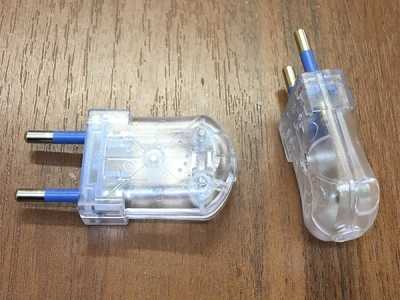

Вилка разборная чёрная
Цвет:прозрачный
Материал:пластик
Планка для люстры или бра
Материал:сталь
Делаем на заказ

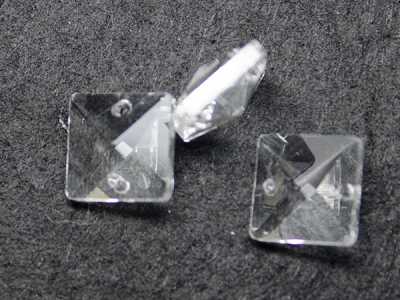

Подвеска квадратная прозрачная 14 мм два отверстия
Цвет:прозрачный
Материал:хрусталь

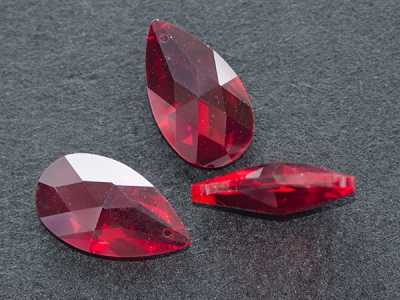

Подвеска миндаль 38 мм
Материал:стекло
Подвеска миндаль 38 мм
Цвет:фиолетовый
Материал:стекло
Подвеска миндаль 38 мм
Материал:стекло
Подвеска миндаль 38 мм
Цвет:янтарный
Материал:стекло

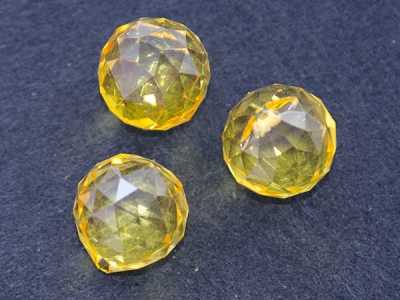

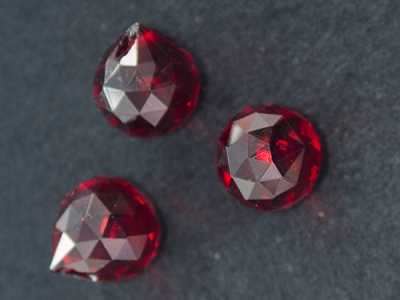

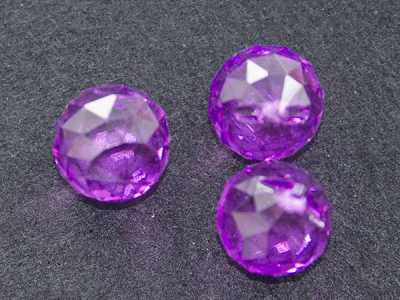

Подвеска шар D20 мм
Цвет:фиолетовый
Материал:стекло
Подвеска шар D20 мм
Материал:стекло
Материал:стекло

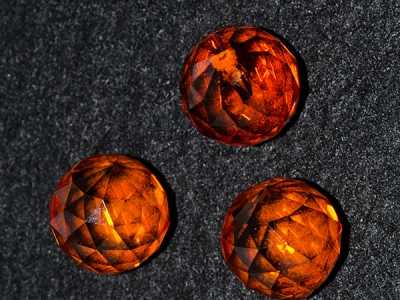

Подвеска шар D20 мм
Цвет:янтарный
Материал:стекло

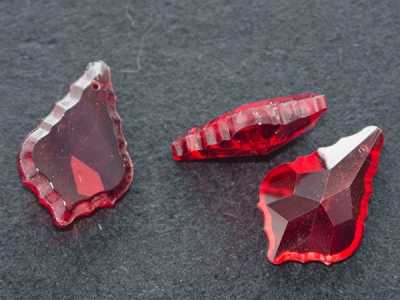

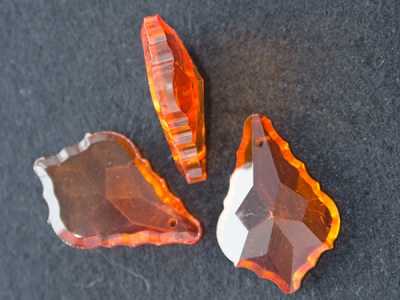

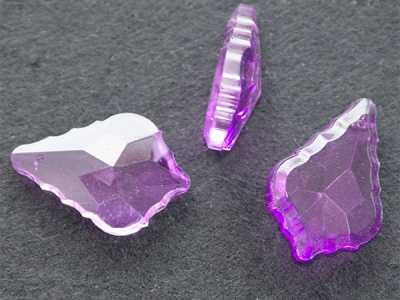

Подвеска дубовый лист 38 мм
Цвет:фиолетовый
Материал:стекло

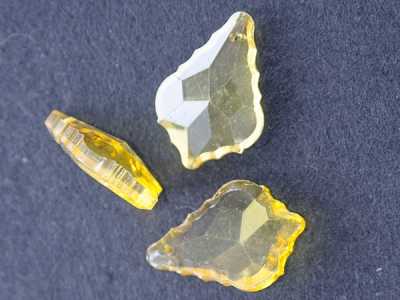

Подвеска дубовый лист 38 мм
Подвеска дубовый лист 38 мм
Цвет:янтарный
Материал:стекло
Подвеска дубовый лист 38 мм
Материал:стекло
Оформить предварительный заказ или задать вопрос
www.quadro-lux.ru
Виды электрических патронов | Электрика в квартире, ремонт бытовых электроприборов
Автор DUNDUK На чтение 3 мин. Опубликовано
Прежде чем говорить о видах электрических патронов, хотелось бы затронуть их общую маркировку. Все электропатроны ее имеют, но выглядеть она может по разному. Суть от этого не меняется.
По маркировке можно определить максимальную нагрузку в Амперах и максимальное напряжение в Вольтах, которое может выдержать данный электрический патрон. Например, 4 А 250 В; 4-250, 4/250 — эти либо другие комбинации данных чисел и букв обозначают, что патрон рассчитан на силу тока в 4 Ампера при максимальном напряжении в сети 250 Вольт. Иногда в маркировке дополнительно указывается максимальная мощность на которую рассчитан данный патрон, например, после чисел 4 и 250 может стоять надпись 1000W.
Следует учитывать, что маркировка патрона и маркировка светильника, в котором он находится — это разные вещи, на современных светильниках также есть маркировка и допустимые значения мощности или силы тока часто бывают меньше, поэтому лампы в таких светильниках нужно использовать согласно маркировки светильника, а не патрона.
Кроме этих достаточно понятных цифр в маркировке патронов часто есть и другие буквы с цифрами, означающими марку цоколя лампы. Простому человеку эти буквы с цифрами ни о чем не говорят, да и увидеть эту маркировку можно только тогда, когда вы разберете светильник до основания.
Главным критерием, по которому различаются электрические патроны — это вид электрической лампы, для которой они используются.
По типу подключаемых ламп электрические патроны подразделяются на виды.
Электропатрон для ламп с резьбой Эдисона
В такие патроны лампы вкручиваются и выкручиваются. Это самые распространенные патроны, в них могут вкручиваться обычные лампы накаливания, люминисцентные лампы со встроенным стартером (эконом-лампы), галогеновые цокольные лампы. Когда вопросы касаются электрических патронов, то, как правило, речь идет именно о данных резьбовых патронах. Такие патроны могут иметь маркировку Е5, Е10, Е14, Е27 и Е40. Цифры после буквы «Е» означают диаметр цоколя в миллиметрах.
Патроны для люминисцентных ламп
Сейчас люминисцентные лампы используются не только в готовых светильниках, но и для боковой подсветки многоуровневых подвесных потолков из гипсокартона. Такие патроны могут иметь маркировку G5, G13, 2G 13, G20, G23. Цифра после буквы «G» означает расстояние между контактами лампы в миллиметрах.
электропатрон для галогеновых ламп
Электропатроны для галогеновых ламп мощностью до 50 Вт
Данные электрические патроны используются в растровых (спотовых) светильниках, получивших в последнее время очень большое распространение. Количество желающих врезать несколько светильников в подвесной потолок из гипсокартона, пластиковый потолок, панелей МДФ и других панелей только увеличивается. Такие патроны могут иметь маркировку G3.9, G5.3, GX5.3, GU5.3, GY5.3, GU10. Цифра после буквы «G» означает расстояние между контактами лампы в миллиметрах.
Электропатроны для двухцокольных галогеновых ламп мощностью 50-1000 Вт
Вообще-то по большому счету это не патроны, а ламподержатели. Они используются в некоторых видах торшеров и в прожекторах для освещения подъездов, лестничных площадок, приквартирных территорий и наружного освещения приусадебных участков.
Кроме вышеуказанных есть еще разные виды электрических патронов, но в домашнем хозяйстве они практически не встречаются, а потому мы не будем их рассматривать.
elektrikdom.com
Патрон для люстры как основа выбора
При разработке дизайна современных светильников производители используют различные типы патронов. Зачастую выбор типа патронов зависит от конструктивных особенностей каркаса светильника и плафона.
-
Патроны для галогенных люстр бывают различных видов, наиболее распространенные среди них: G4, G9, GU10, R7S. Российскому потребителю следует знать, что при использовании галогенных светильников в наших сетях существует большая вероятность быстрого выхода из строя, применяемых в них ламп, если они рассчитаны на 220В.
Исключением является только патрон G4, с ним, как правило, используют трансформатор. Таким образом, если Вы планируете покупать галогенный светильник, то желательно выбирать из тех, в которых производителем установлены понижающие трансформаторы на 12В. При дальнейшей эксплуатации превышать указанную производителем мощность ламп нельзя. Это связано с тем, что трансформатор рассчитывается на определенную суммарную мощность ламп и при превышении ее — он работает в усиленном режиме и может быстро выйти из строя. Остальные типы патронов используются с лампами, рассчитанными на напряжение 220В. -
Патроны для ламп накаливания бывают Е10, Е14, Е27 и Е40. В современных бытовых светильниках, как правило, используют так называемые миньоны – Е14 и стандартные Е27. Они сделаны из разных материалов, но по своим потребительским качествам близки друг к другу.
Например, керамический патрон по температуре нагрева надежнее, чем выполненный из термопластика, т.е. теоретически он прослужит дольше. Но у керамического патрона есть несколько минусов:
- Если патрон с резьбой то гайка обязательно должна быть металлической, в противном случае существует большая вероятность «заедания» гайки на патроне вследствие нагрева.
- Металлическая гильза некоторых производителей внутри патрона при долгом использовании светильника прикипает к цоколю лампы и при ее замене выкручивается вместе с лампочкой.
- Высокая стоимость по сравнению с патронами из термопластика.
Патрон из термопластика лишен этих недостатков, но у него есть свои:
- Ограничение по мощности ламп накаливания – как правило, это 60 Вт.
- В процессе эксплуатации от нагрева такие патроны темнеют (конечно, если они белые) с технической точки зрения это естественный процесс, но выглядит такой патрон некрасиво.
- Со временем патрон рассыхается и может выйти из строя раньше, чем керамический.
Если покупатель стоит перед выбором, с какими патронами ему выбрать светильник: Е14 или Е27, то в этом случае следует полагаться только на дизайн и внешний вид товара потому, что фактически разницы между этими патронами нет. А Е14 был создан для минимизации плафона и рожка и как следствие светильника в целом.
Дополнительная информация:
Вернуться назад
caiman-apn.ru
