Виды фрез для ручного фрезера: Фрезы по дереву для ручного фрезера

Фаски можно использовать в качестве декоративной кромки на деревянных столешницах, ножках мебели и поручнях. Их также можно использовать для снятия решеток на столбах и перилах, таких как заборы, ворота и садовая мебель. При соединении досок кромка к кромке стыкуемые кромки могут быть скошены, чтобы получился V-образный паз для маскировки клеевого соединения.

Используя другие углы, вы можете вырезать более глубокие или мелкие конусы или даже точные углы, необходимые для бондарной или ламинированной работы. Фрезы с V-образными канавками в основном неуправляемые и имеют угол наклона от 25 до 60°.

V-образный резак в основном используется для создания декоративных канавок, гофрирования, имитации спичечной облицовки на плитных материалах, а также для вырезания букв от руки или по шаблону. С помощью этого резака также можно выполнять легкое снятие фасок как на древесине, так и на ламинате.

Они используются для самых разных целей, от декоративных канавок до рельефной резьбы и гравировки букв от руки или с использованием шаблонов. Маленькие V-образные долота часто называют вейнерами.

Приобрести все фрезы для снятия фасок, фасок и V-образных канавок ниже:

Фрезы типа «ласточкин хвост»

Фрезы типа «ласточкин хвост» в основном используются в специальных приспособлениях, которые позволяют очень быстро вырезать это трудоемкое соединение.

Но теперь существует такое огромное разнообразие размеров и углов, что вы также можете использовать их для резки направляющих, корпусов и траншей для лестниц.

Несмотря на то, что профиль «ласточкин хвост» используется для резки корпусов концов полок, в отличие от прямых фрез, его необходимо резать только за один проход. Всегда обрезайте корпус перед язычком типа «ласточкин хвост» и регулируйте ширину язычка в соответствии с требованиями. Для простоты и безопасности стоит рассмотреть возможность использования фрезера, установленного на перевернутом столе, для обрезки язычков.

Купить здесь:

Фрезы для расшивки швов

С помощью подходящих фрез вы можете использовать фрезер для соединения древесины в различных направлениях. Идея всех этих резаков состоит в том, чтобы увеличить площадь склейки, чтобы добавить прочности. №

Для усиления стыковых соединений плоской древесины классическим вариантом является шиповое соединение, доступное в вариантах с одним или несколькими пальцами.

В идеале, для точной работы эти фрезы нужно использовать в фрезерном столе, но и древесина должна быть очень аккуратно подготовлена.

Для соединения деталей под прямым углом, например, при изготовлении ящиков, имеются специальные наборы для изготовления очень прочных и точных углов.

Купить здесь:

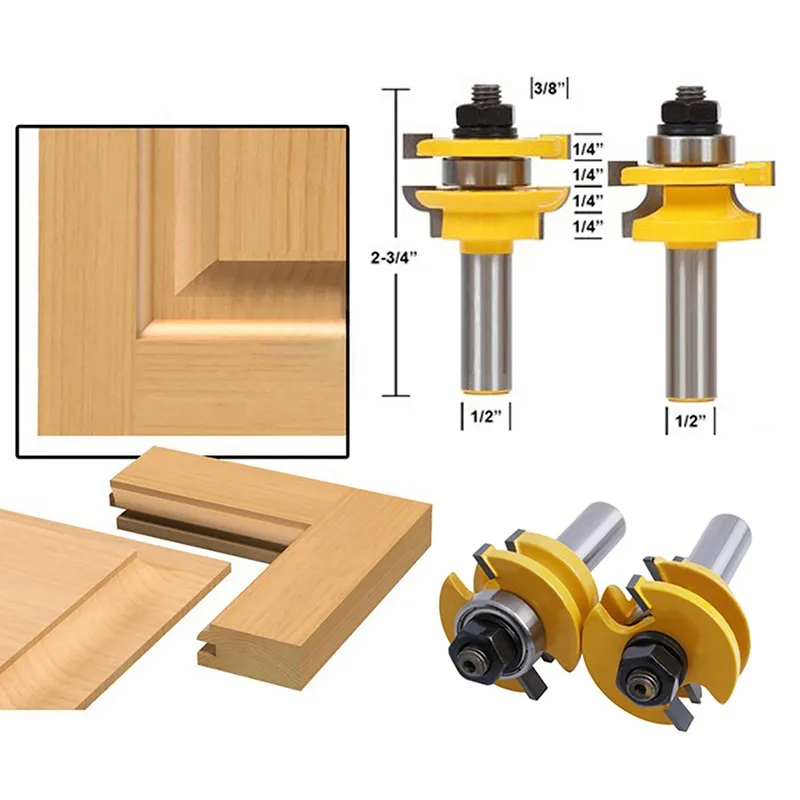

Профиль и разметчик

В настоящее время существуют однопрофильные фрезы с тем преимуществом, что они разрезают весь стык за один раз. Они идеально подходят для дверей легких шкафов с внутренней панелью и доступны с различными профилями. Первоначально фрезы производились парами; один резак формирует форму по краю всех компонентов, а другой вырезает соответствующую черту, которая образует соединение.

Тем не менее, новые фрезы объединяют оба необходимых профиля в одном; вы просто меняете высоту резака, чтобы получить правильную. В качестве альтернативы можно использовать одну оправку и переставить фрезы в соответствии с профилем или разметочной операцией. Это все большие фрезы, и обычно они доступны только с хвостовиками диаметром 8 мм и 1/2 дюйма.

Купить здесь:

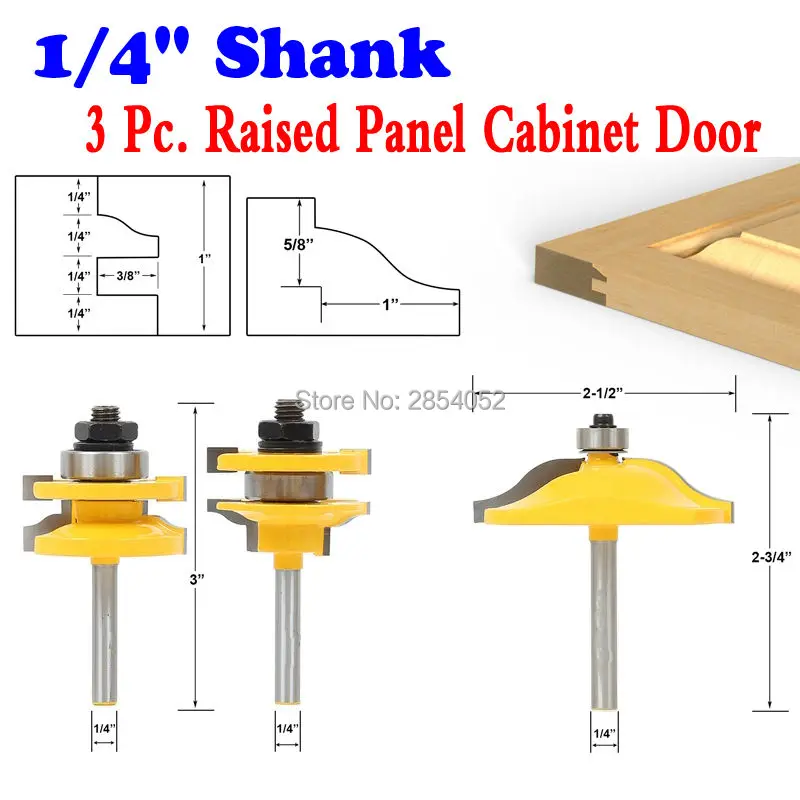

Фрезы для поднятия панелей

Используются для производства традиционных фальшпанелей и панелей, обычно в сочетании с фрезами для профилирования. Доступные в двух формах, они могут быть либо очень большого диаметра, что требует горизонтальной обработки панели, либо меньшего диаметра, которые используются с панелью, удерживаемой вертикально.

Поскольку они такие большие, важно, чтобы они использовались с мощным фрезерным станком с регулируемой скоростью, который может снизить скорость примерно до 10 000 об/мин. Большинство горизонтальных фрез имеют направляющие на подшипниках, поэтому они могут работать с изогнутыми панелями или панелями с арочным верхом.

Шах . Они идеально подходят для быстрого добавления деталей с эффектом панели к плоской двери или фасадам ящиков, но, поскольку все вырезы внутренние, углы обязательно закругляются.

Обычно они используются в сочетании с шаблоном и толкателем направляющей втулки, хотя некоторые из них имеют установленный сверху подшипник в качестве направляющей.

Шах выбор различных лезвий для вырезания очень точных пазов или канавок. Эти фрезы можно использовать по отдельности или складывать друг на друга в различных комбинациях для создания специальных профилей. Вы можете чередовать подшипники, прокладки и прокладки, чтобы контролировать как глубину, так и ширину готового реза.

Прорезные фрезы состоят из плоского стального лезвия толщиной от 1,5 мм до 20 мм и диаметром до 50 мм. Обычно диск имеет по крайней мере два зуба ТСТ, каждый из которых заточен для точных углов резания и зазора, чтобы обеспечить быстрое и свободное удаление отходов. Специализированные версии позволяют нарезать канавки разной ширины одной и той же фрезой.

Купить здесь:

Другие версии делают декоративные вырезы на панелях и рамах, чтобы скрыть линии склеивания или создать эффект гофрирования. Вы также можете использовать их для резки традиционных профилей с шипами и канавками. Есть несколько резьбовых фрез, которые навинчиваются на вал, не оставляя выступа, которые затем можно использовать для резки заподлицо с внутренней частью рамы, если, например, вы пытаетесь углубить углубление для установки стеклопакетов. Специальные желобки не используют оправку, а имеют специальную форму, чтобы прорезать пазы для труб, реечных стенок и выдвижных ящиков или для вставки вспучивающихся полос или атмосферостойкого уплотнения. Один очень полезный вариант желобореза позволяет вам разрезать простые соединения бисквита, не тратя средства на специальную машину для соединения бисквита.

Миниатюры

Для изготовления кукольных домиков в настоящее время имеется полный набор резаков, все точно рассчитаны для изготовления миниатюрных молдингов на плинтусах, цапфах и карнизах. Они имеют стандартные хвостовики 1/4 дюйма и могут использоваться в обычном фрезерном станке, хотя для этой деликатной работы легче использовать меньший.

Купить здесь:

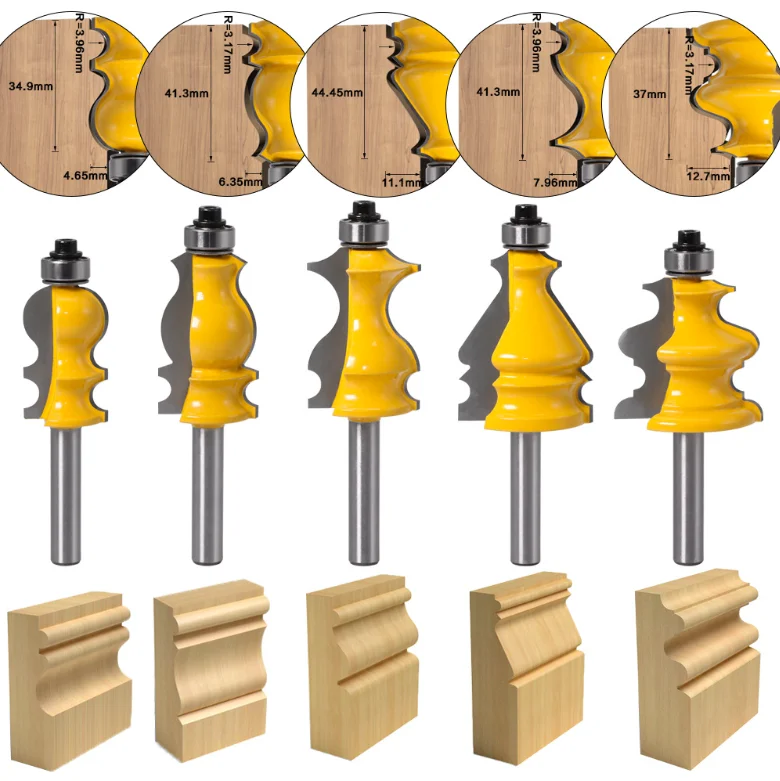

Фрезы для карнизов

Хотя можно создать карнизную форму с помощью серии различных надрезов на отдельных кусках дерева, гораздо проще использовать специальный резак. Этот довольно большой инструмент позволяет сформировать профиль за один проход, а затем срезать заднюю фаску отдельной фрезой под углом 45°.

Купить здесь:

Фрезы Solid Surface

Многие новые кухни используют материал Solid Surface, полимерный композит для изготовления столешниц и фартуков. Хотя с ним можно работать стандартными фрезами, существует целый ряд специальных профилей, разработанных именно для этого материала. Помимо более эффективного угла зазора, фрезы имеют подшипники с пластиковым покрытием, предотвращающие образование следов на поверхности.

Магазин здесь:

Фрезы по пластику и алюминию

Кроме того, имеется специальный ассортимент, предназначенный для врезания и фрезерования пазов как в пластике, так и в цветных металлах, но особенно в алюминии. Изготовленные из быстрорежущей стали, эти фрезы следует использовать только с охлаждающей жидкостью, а также с надежно зажатой заготовкой для предотвращения отдачи. Также рекомендуется более низкий диапазон скоростей.

Купить здесь:

Сверла и заглубление петель

Многие пользователи упускают из виду использование погружного фрезера для сверления, что является позором, потому что они делают это превосходно. Они имеют достаточную мощность и позволяют прямоугольным фрезам погружаться в работу идеально ровно, с минимальными разрывами или прорывами. Имеются специальные сверла для отверстий точного размера, необходимых для ввинчивания дюбелей. Одним из лучших способов использования фрезера является сверление углублений для петель с помощью специального грузила для петель. Со всеми упорами и упорами на фрезере отверстие под петлю можно расположить и просверлить с идеальной точностью, но требуется меньшая скорость.

Купить здесь:

Борфрезы и рашпили

Такие материалы, как стеклопластик, металл, пластик и дерево, можно шлифовать специальными борфрезами и рашпилями, которые можно использовать в фрезерном станке. Изготовленные из TC или STC, эти фрезы часто используются вручную, когда двигатель фрезера снят с основания. Работая на полных оборотах, они в основном используются для снятия заусенцев с металла, но более грубые рашпили популярны для резьбы по дереву в ремесленных мастерских.

Магазин здесь:

Связанные видео

• ее типом/геометрией, которая относится к ее предполагаемому использованию:

  • квадратные концевые фрезы используются для резки плоских поверхностей напр. , для обработки карманов и контуров, а также для быстрого удаления материала (черновая обработка).

  • Концевые фрезы со сферическим концом обычно используются для фрезерования трехмерных поверхностей.

  • V-образные насадки используются для вырезания канавок переменной глубины на основе двухмерных элементов.

  • диаметр хвостовика (часть, которая входит в цангу/держатель инструмента)

    • большой хвостовик лучше подходит для уменьшения прогиба.

    • выбор диаметра хвостовика ограничен доступными цангами.

  • диаметр режущей части. » (1,5875 мм) и 1/32» (~ 0,8 мм), а также их метрические собратья (6, 3, 2 и 1 мм).

  • наименьший размер элемента в конструкции определяет наименьший необходимый диаметр концевой фрезы.

  • Концевые фрезы меньшего размера более хрупкие и более чувствительны к биению (подробнее об этом ниже).

• длина его режущей части ( Длина отреза / LOC) и его общая длина ( OAL ).

  • короткий LOC лучше для жесткости, но, очевидно, ограничивает максимальную глубину резания.

  • длинный OAL обеспечивает больший радиус действия за счет жесткости/деформации.

  • На концевых фрезах наименьшего диаметра длина резания очень короткая, иначе инструмент был бы очень хрупким и слишком сильно отклонялся бы Подачи и скорости для воздействия количества флейт.

  • Чем меньше канавок, тем лучше эвакуация стружки.

  • чем больше канавок, тем лучше жесткость и отделка.

• материал из которого он сделан:

  • карбид в наши дни является королем для фрезерования с ЧПУ, но он хрупкий.

  • c043f8b74e36d»>

    Быстрорежущая сталь (HSS) дешевле и прочнее, но имеет более ограниченные скорости.

• его покрытие , если есть:

  • Как правило, для резки дерева и пластика покрытие не требуется.

  • Покрытие ZrN (нитрид циркония) подходит для цветных металлов напр. , алюминий, латунь, медь, титан.

  • Покрытие AlTiN (нитрид алюминия-титана) хорошо подходит для стали/черных металлов.

• независимо от того, режущий центр или нет:

  • большинство, это означает, что они могут погружаться в материал (вертикально), как сверло.

  • нецентральные режущие инструменты чаще используются на ручных электроинструментах, например, на фрезах. Возможно использовать их на Shapeoko, но это требует очень тщательного проектирования CAM.

• угол наклона , если это спиральная концевая фреза:

  • в зависимости от угла наклона спирали силы резания будут по-разному ориентированы между осевым и радиальным направлениями: это не то, о чем вам следует беспокоиться.

• Направление Вращения

  • На практике практически все конечные мельницы предназначены для . Концевые фрезы Square — это рабочие лошадки фрезерных станков с ЧПУ. Они поставляются в нескольких вариантах:

    • : направление спирали канавки таково, что она отводит стружку от режущей поверхности, таким образом, эффективно удаляя стружку. Это позволит получить красивую отделку в нижней части карманов, но может привести к разрывам на верхних краях некоторых материалов.

    • прямой рез : при резании отталкивает стружку вниз, поэтому ее удаление из зоны резания неэффективно. Он имеет тенденцию делать обратное, как вертикальный разрез, т. Е. Оставляя чистый разрез на верхних краях разрезов, но потенциальный разрыв на дне карманов.

    • сжатие : геометрия канавки такова, что она сочетает в себе восходящий участок в нижней части инструмента и направленный вниз участок на другом конце режущей части, поэтому при определенной глубине кармана может быть получена хорошая обработка как в нижней, так и в верхней части карманов.

    Вот пример 3-зубой, 1/4-дюймовой, прямоугольной концевой фрезы (кодовое название «#201» в магазине Carbide 3D) риск заедания при резке цветных металлов:

    Вот пример концевой фрезы 1/4 дюйма только с двумя канавками:

    , а вот фреза 1/4 дюйма с одной канавкой (она же «O-образная канавка»). ), что обеспечивает превосходный отвод стружки:

    Врезка Вниз Концевые фрезы имеют винтовые канавки, ориентированные в другую сторону, как в этом 1/4-дюймовом однолезвийном врезании:

    Вот еще одна 2-зубая концевая фреза 1/8 дюйма:

    А еще есть забавно выглядящие концевые фрезы сжатия , которые начинаются с восходящей части на конце и имеют нижнюю часть выше вала. , вот 1/4-дюймовая версия с 2 зубьями:

    и меньшая 1/8-дюймовая, 1-зубая компрессионная концевая фреза:

    Концевые фрезы с угловым радиусом

    Квадратные концевые фрезы имеют слабое место, и это острый кончик каждой из их флейт. В требовательных материалах (таких как металл) это может сколоться, поэтому можно использовать 9Вместо этого используются концевые фрезы с угловым радиусом 0742 (также известные как «выпуклые»): они ведут себя очень похоже на квадратные концевые фрезы, но гораздо менее склонны к сколам на кончике, поэтому их можно использовать при более агрессивных настройках. Обратите внимание на два рисунка ниже, закругленные углы (вверху: с покрытием TiCN, внизу: с керамическим покрытием)

    Концевые фрезы со сферическим концом

    Концевые фрезы со сферическим концом лучше подходят для обработки гладких 3D-кривых (но совершенно неэффективны для обработки плоские карманы), вот шаровой наконечник 1/4 дюйма с 2 канавками:

    Вот 0,032-дюймовая сферическая фреза:

    Для обработки мелких 3D-деталей очень полезна коническая концевая фреза : наконечник может быть очень маленьким, но конические канавки делают его гораздо более прочным, чем прямая концевая фреза . того же диаметра наконечника, поэтому он может поддерживать гораздо более агрессивные подачи и скорости. Вот коническая концевая фреза со сферическим наконечником 0,5 мм (0,02 дюйма):

    V-образные насадки

    V-образные насадки поставляются с разными углами, они обычно используются для вырезания текста или крошечных канавок (подробнее об этом см. раздел Траектории):

    Долото для наплавки

    Обычно они имеют очень большой диаметр, чтобы иметь возможность обрабатывать большую площадь за один (очень неглубокий) проход:

    Долото для гравировки

    Другое специализированное долото используется для гравировки очень мелкие детали, в основном это очень острые детали, и их можно использовать, например, для вырезания очень узких дорожек на верхней части печатной платы с медным покрытием.

    Алмазное сверло

    Алмазное сверло имеет крошечный алмаз на конце и предназначено для перемещения по поверхности материала (при ВЫКЛЮЧЕННОМ фрезере!) для гравировки 2D-рисунка на поверхности. Наконечник обычно подпружинен, так что наконечник всегда находится в контакте с поверхностью с контролируемым давлением, в то время как долото перемещается:

    Резьбовая фреза

    Специальные резьбовые фрезы используются в сочетании со специфическими спиральными траекториями для нарезания резьбы внутри отверстия:

    И многое другое, но они должны охватывать большую часть случаев использования/ проекты.

    Цанги

    О цангах особо нечего сказать, кроме того, что «они бывают разных размеров и качества». Вот пример набора цанг для фрезера Makita:

    Слева направо:

    • Цанга Makita 1/4 дюйма (поставляется с фрезером в версии для США)

    • Цанга Makita 6 мм (поставляется с фрезером в версии для Европы) со вставленным переходником с 6 мм на 3,175 мм

    • 1/8» (3,175 мм) дешевая цанга других производителей

    • Прецизионная цанга 1/4» (6,35 мм) от Elaire Corp

    • Прецизионная цанга 1/8» (3,175 мм) от Elaire Corp

    Обязательно используйте цангу с размером, соответствующим диаметру хвостовика концевой фрезы. Ошибочное использование цангового патрона 1/4 дюйма (6,35 мм) для удержания 6-миллиметровой концевой фрезы, скорее всего, плохо закончится, поскольку концевая фреза проскользнет в цанге во время работы. Покачивание концевой фрезы диаметром 6 мм в цанге 1/4 дюйма трудно не заметить, но будьте осторожны.

    Типичные размеры цанг для фрезера: 4 мм, 6 мм, 8 мм, 1/8 дюйма, 3/16 дюйма, 1/4 дюйма, 3/8 дюйма, поэтому диапазон доступных размеров ограничен, особенно в сторону большего диаметра хвостовика. Пользователи шпинделей имеют доступ к специализированным цангам, таким как «ER», которые стали отраслевым стандартом и доступны во многих других размерах:

    Использование адаптера/переходника для цанг обычно не рекомендуется, поскольку он имеет тенденцию к увеличению runout , но для большинства заданий он все равно будет работать нормально.

    Ниже приведен краткий обзор того, что такое биение, но в целом это не то, о чем должны беспокоиться новые пользователи.

    Биение

    В идеале ось вращения вала фрезера (черная), ось цангового патрона (синяя) и ось концевой фрезы (зеленая) точно выровнены:

    Но на практике , производственные допуски таковы, что на всех уровнях есть мелкие несовершенства:

    • сам вал фрезера может не идеально вращаться вокруг своей оси

    • геометрия цанги может быть не идеальной, что приводит к смещению оси между внешней поверхностью (прикрепленной к валу фрезера) и внутренней поверхностью (удерживающей концевую фрезу)

    • сама концевая фреза может не иметь идеальной цилиндрическая форма

    Конечный эффект заключается в том, что перемещение вершины концевой фрезы в материале является комбинацией вращения вокруг собственной оси и других непреднамеренных отклонений. Вот очень (очень) преувеличенное представление о том, что происходит при резке одного паза с большим биением:

    Ожидаемая ширина канавки равна диаметру концевой фрезы, но фактическая ширина канавки (эффективный диаметр резания) представляет собой сумму диаметра концевой фрезы и величины отклонения (биения). Это отклонение может быть охарактеризовано максимальным смещением, измеренным в заданном положении на поверхности концевой фрезы при ее вращении (опять же, сильно преувеличено на изображении ниже):

    Подробнее о том, как измерять, см. биения, и исправить его (или хотя бы учесть).

    Стартовый набор концевых фрез и цанг

    Часто задаваемый вопрос при покупке Shapeoko: «Какие концевые фрезы и цанги выбрать?»

    • ответ, конечно, «это зависит» (от характера ваших проектов)

    • Shapeoko поставляется с концевой фрезой 1/4» квадратной формы (#201 из магазина Carbide 3D) и фрезером с цангой 1/4 дюйма: этого достаточно, чтобы начать работу и сделать много проектов для начинающих.

    • приобрести пару запасных квадратных концевых фрез 1/4» — хорошая идея: рано или поздно оригинальная #201 изнашивается (или ломается, или даже ломается в случае действительно серьезной ошибки)

    • Обычный следующий шаг — осознать, что 1/4 дюйма слишком велик для обработки мелких деталей: пара квадратных концевых фрез 1/8 дюйма в любом случае не пропадет даром.

      • 8-дюймовая цанга или, по крайней мере, цанговый адаптер.

    • Если вы собираетесь использовать 3D-траектории и криволинейные поверхности, приобретите концевую фрезу со сферическим концом (1/4 дюйма или 1/8 дюйма или меньше, в зависимости от размер/точность ваших целевых проектов)

    • получите один V-бит: V-образная резьба довольно проста и приятна, вы, вероятно, захотите попробовать, и это очень распространенный способ гравировки текста.
