Какие бывают виды крыш с мансардой

Содержание статьи:

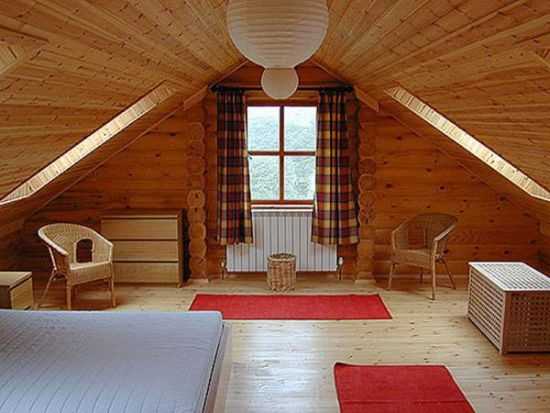

Мансардная крыша – помещение чердачного типа, которое выполнено как жилое. Такие проекты индивидуальных домов с мансардой решают сложную проблему– увеличение жилой площади без существенных затрат.

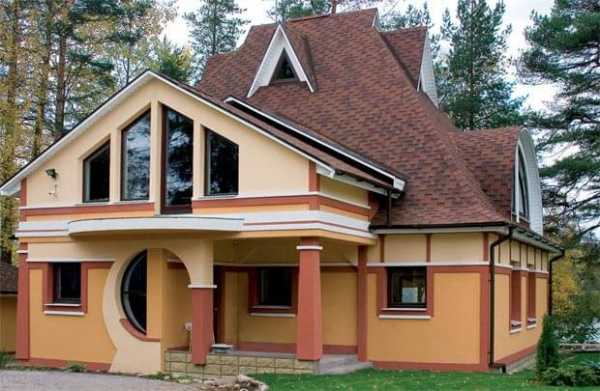

В особо изящных вариантах внешний вид дома с мансардой имеет крышу с различными углами ската. Бывает, что один из них слегка приподнятый, тем самым значительно увеличивая чердачное пространство (прочтите: «Холодные и теплые чердачные крыши»).

Определяясь с планом для будущего дома, важно четко решить конструкцию крыши и ее формы. Красивый и рациональный проект мансарды, сможет украсить любой дом. Одним из таких наиболее ярких вариантов – мансардная крыша, в которой пристроен навес в виде перголы. Такой вариант реализуется, в случае если дом имеет прямую крышу с неравнозначными скатами.

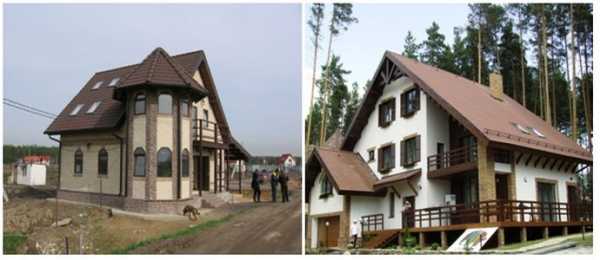

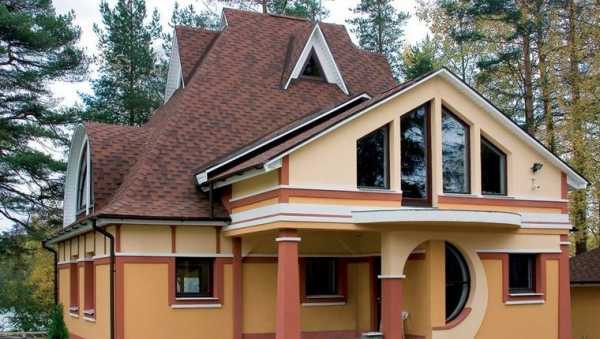

Виды домов с мансардой

Главным признаком, определяющим вид мансардной крыши, является ее форма, варианты которой можно найти на фото. От формы зависят такие факторы, как количество полезной площади помещения и удобство проживания людей на мансардном этаже.

Правильная форма мансарды, в том случае, когда она планируется на этапе создания проекта всего дома, должна определяться специалистом исходя из назначения помещения и требований жильцов. Планировка дома с мансардой перед началом строительства будет лучшим вариантом, который позволит учесть каждую мелочь и построить мансарду в соответствии с ее функциями (прочтите: «План дома с мансардой, на что обратить внимание»).

Основные разновидности мансардных крыш по форме бывают:

треугольные;
ломаные;
асимметричные;
могут располагаться по всей длине здания или занимать одну его часть.

Если мансарда создается на уже существующем здании или в процессе реконструкции дома, то зачастую форму крыши диктует проект уже возведенного строения (прочитайте: «Проекты крыш домов»). Но в любом случае зданию можно всегда придать определенные выразительные особенности в мелких деталях, которые сделают ваш дом непохожим на все остальные. Корректировать внешний вид можно также внутри при помощи мебели и декора.

Разновидности мансардных крыш

Когда форма кровли определена, строит приступать к этапу выбора вида мансарды. Каждый из вариантов имеет свои преимущества и недостатки. Так, если выбор пал на односкатный тип, тогда появляется возможность избежать боковин в высшей точке или существенно расширить площадь комнаты в случае двухскатного варианта.

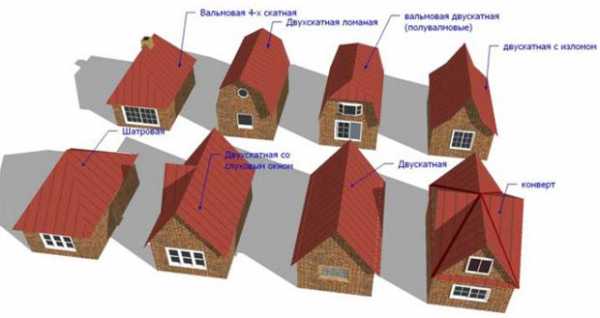

Рассмотрим основные виды мансардных крыш частных домов:

Односкатная крыша–наиболее простой вариант. Она имеет вид наклонной плоскости, который закреплен на несущих стенах разных высот. Одна сторона мансарды в таком доме имеет максимальную высоту, а противоположная минимальную. Такой вариант редко используется и наиболее распространен в пристраиваемых помещениях к основному дому.
Двухскатная или иногда называемая щипцовая крыша. Такой вид крыши образуют два ската, которые направлены в противоположные стороны. Такой вариант наиболее популярный в частных строениях, так как прост в монтаже и достаточно надежен.

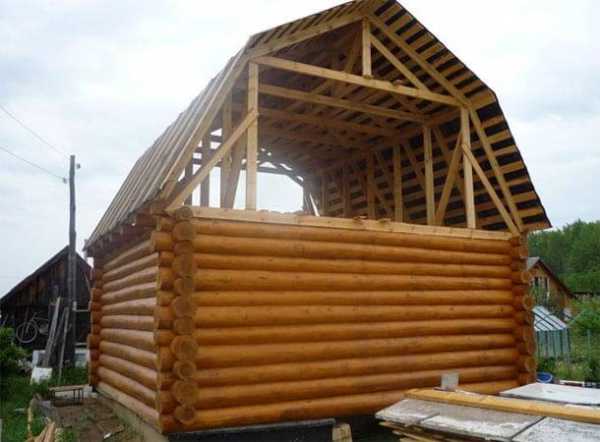

Ломаная кровля. Это вариация двухскатной крыши и зачастую используется в небольших домах.

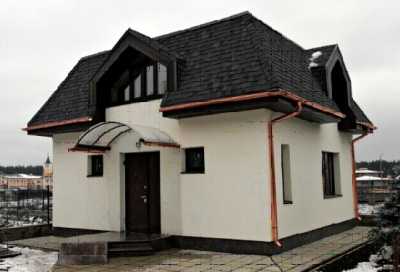

Вальмовые и полувальмовые крыши. Являются разновидностью четырехскатных крыш. Их очевидным достоинством, является рациональное использование пространства помещений, хотя силуэт таких домов не столь выразителен, как классический двухскатный.

Пирамидальные, конические и купольные формы крыш. Применяют для зданий с округлым или многоугольным очертанием периметра. Этот вариант мансарды, является технически сложным, но вполне реализуемым (см.: «Крыши домов с мансардой: формы и разновидность»).

Стоит заметить, что какой бы мансарды внешний вид вы ни предпочли, стоит всегда учитывать тип интенсивных нагрузок, расположение вашего дома относительно солнечной стороны и учет нагрузок, которые будут оказаны на перекрытие.

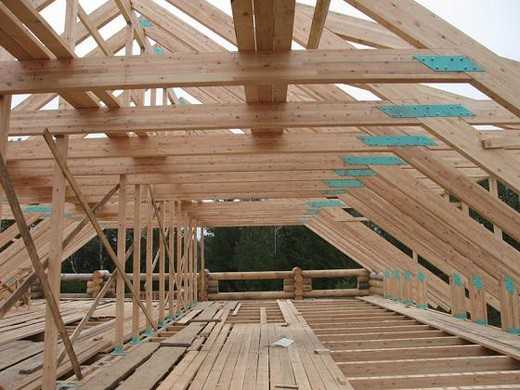

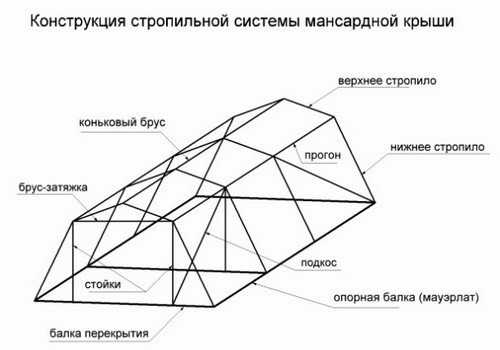

Стропильная система мансардной крыши

Один из технологических нюансов, который определяет виды мансард, является структура ее стропильной системы. От ее выбора зависит насколько прочной и надежной будет несущая часть крыши дома и вид мансарды изнутри. Основная функция стропил – поддержка и передача нагрузки на несущие конструкции вашего строения (см.: «Какие бывают крыши мансарды»).

Какой тип кровли более долговечный и экономный для деревянного дома с мансардой, подробно на видео:

Существует несколько основных типов стропильных систем:

Висячий тип. Основанием висячих стропил являются две крайние опоры, чаще всего которыми выступают стены дома. Такая система создает горизонтальную нагрузку, которая будет передана на стены. Для сокращения нагрузок применяют затяжки из металла и дерева, которые соединяют стропильные балки, располагаясь в основании стропил.

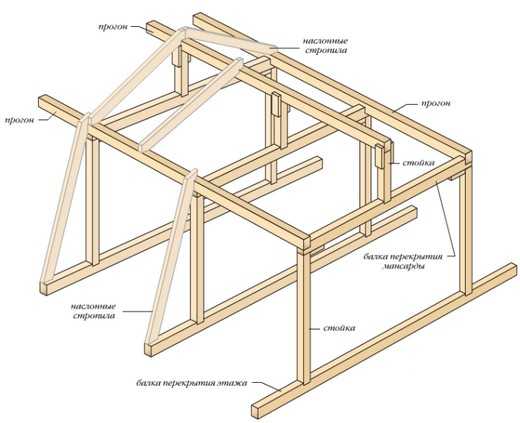

Наклонный тип. Выполняется в зданиях,в которых есть промежуточные столбчатые опоры или там, где несущая стена располагается по центру. Концы стропил должны иметь опору в виде наружных стен здания, а средняя часть опирается на внутреннюю стену. Такой вид стропильной системы наиболее прост и требует меньше затрат.

Коньковый прогон. Выполняет соединяющую функцию между стропильными элементами. В местах, где нет доступа к несущим стенам, стропильные ноги чаще всего опирают на пятки боковых прогонов, которыми служат мощные продольные балки. Такая конструкция часто применяется в проектах гаражей с мансардой. Размер таких балок, вычисляют исходя из оказываемых на них нагрузок.

Материалами для скелета стропильной системы вашей мансарды, в зависимости от конструктивных особенностей строящегося объекта, может быть, метал, дерево, железобетон либо смешанный тип. В частных коттеджных строениях обычно применяют деревянные либо металлические стропила (читайте: «Мансарда в частном доме — этапы надстройки»).

kryshadoma.com

основные типы, этапы строительства и утепление

Как увеличить жилую площадь, если земельный участок небольшой и не позволяет делать пристройки к дому? Выходом может стать устройство мансарды: жилого помещения на чердаке, имеющего скошенные стены и потолок. За относительно небольшие деньги можно получить прекрасную дополнительную комнату, а то и две, в зависимости от площади крыши. Конечно, это достаточно сложный и трудоемкий процесс, но результат того стоит.

Для обустройства мансарды можно реконструировать имеющееся чердачное помещение, если его геометрия и технические параметры позволяют. Если же крыша имеет неподходящие характеристики, ее можно полностью перестроить.

Типы мансардных крыш

Прежде чем приступать к строительству, нужно хорошо продумать, какой вы хотите видеть мансарду, и в зависимости от этого создавать проект. В нем следует отразить, какой тип крыши выбран, определить ее размеры и форму, продумать наличие и размещение окон, балконов и других дополнительных элементов.

Основные типы мансардных крыш:

Двускатная крыша. Один из самых популярных видов крыш, состоит из двух скатов, соединенных сверху коньком. Это самая простая конструкция, практичная, не требующая сложных расчетов. Стропила каркаса располагаются параллельно друг другу и соединяют коньковый брус со стеной дома. У двускатных крыш обычно крутой угол наклона, поэтому на них не скапливается снег.
Ломаная крыша. Это один из вариантов двускатной крыши. Стропила у нее не цельные, а состоят из двух (или иногда больше) частей и образуют ломаную линию. На таких крышах внутреннее пространство намного больше по объему, чем у двускатных. Здесь можно устроить мансарду даже без скошенных стен, и она ничем не будет отличаться от обычной комнаты. Но построить такую мансарду своими руками будет намного труднее из-за сложной конструкции стропильной системы. Верхний треугольник конструкции собирают из висячих стропил, предварительно соединенных в нижней части затяжками, которые, в свою очередь, являются потолочными балками мансарды.

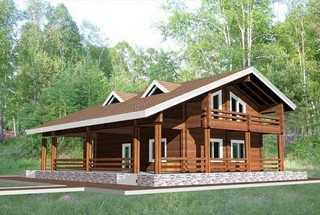

Одноуровневая мансарда с выносными консолями. Этот вариант мансардной крыши еще более сложен: помещение мансарды сдвигается в сторону одной из стен дома, двускатная крыша опирается с одной стороны, как обычно, на стену дома, а с другой стороны на потолок мансарды. Таким образом, несимметричная крыша состоит из трех плоскостей: одной скатной большой и двух небольших. Помещение мансарды с такой крышей получается еще более просторным, чем в первых двух случаях.
Мансарда в двух уровнях, имеющая смешанный тип опирания. Этот вариант является самым сложным при строительстве. Мансарда состоит из двух (или больше) комнат, расположенных в двух уровнях. Такие мансарды обычно входят в проект при строительстве дома.

Строительство и утепление мансарды

При устройстве мансарды нужно тщательно соблюдать технологию и регламенты, придерживаться строительных и санитарных норм.

Вначале устанавливается каркас из стропил. Для этого нужно использовать качественный пиломатериал, с уровнем влажности не больше 22%. Стропильный шаг, в зависимости от угла наклона, устанавливают от 60 до 120 см. Нижний уровень собирают из брусков сечением 25 см, вертикальные стропила – из более легких брусьев с сечением 5 см или из досок шириной 7 см. Нижние балки крепят к стропилам с помощью прочных болтов или уголков. На этом этапе следует установить оконные проемы. Сами окна пока не устанавливают.
Установка гидроизоляции. Можно использовать пленку, которую укладывают свободно, не натягивая, двойным слоем, с нахлестом примерно 2 см.
Устройство обрешетки. Лучше всего подойдет брус сечением 5х15 см. Величина шага обрешетки зависит от тяжести выбранного кровельного материала: чем он тяжелее, тем меньше шаг обрешетки.
Укладка кровельного материала. Для покрытия мансардной крыши лучше всего выбрать кровельный материал, не имеющий большого веса, но хорошо удерживающий тепло. Натуральная черепица для мансардной крыши слишком тяжела. Оптимальным будет выбор битумной или металлочерепицы: они не тяжелы, легко монтируются, привлекательны внешне, прочны, не горючи, долговечны. Вначале к обрешетке крепят нижний ряд черепицы нержавеющими саморезами. Затем укладывают следующие ряды, соблюдая необходимый перехлест. В конце закрепляют коньковую черепицу. При закреплении черепицы оставляют небольшой люфт, так как при нагревании от солнца она расширяется.
Утепление мансарды. От того, насколько качественно вы утеплите мансарду, зависит комфорт вашего в ней пребывания впоследствии. Обычно утепление состоит из нескольких слоев: минеральной ваты и пароизоляции, чтобы защитить утеплитель от попадания влаги из комнаты. Для того, чтобы обеспечить хорошую вентиляцию мансарды, нужно, чтобы между утеплителем и кровельным материалом был достаточный зазор: для профилированных материалов – от 25 мм, для листовых – от 50 мм.

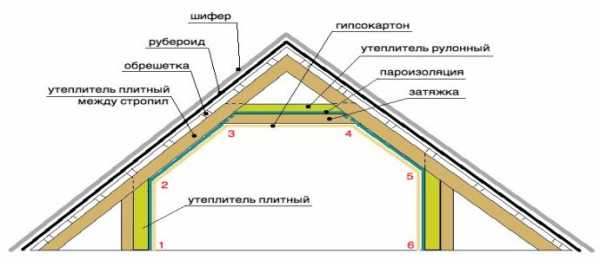

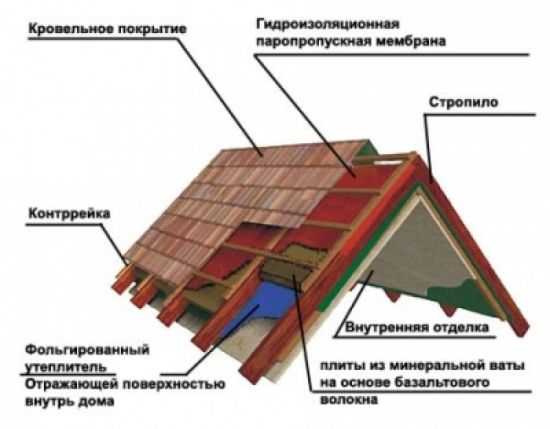

Таким образом, правильно выполненная конструкция крыши будет состоять из следующих слоев:

внутренняя отделка;
гипсокартон или фанера;
пароизоляция;
утеплитель;
гидроизоляция;
обрешетка;
кровельное покрытие.

Некоторые особенности обустройства мансарды

Главным требованием при строительстве мансарды является ее прочность и долговечность. Поэтому предварительно необходимо произвести инженерные расчеты, чтобы определить нагрузки, которые будут давить на конструкцию.

Нельзя забывать и о безопасности будущего жилья. Для этого все деревянные элементы каркаса обрабатывают специальными противопожарными составами от огня, антисептиками от гниения, плесени и насекомых.

Архитектура мансарды, ее формы, линии и отделка не должны выбиваться из общего дизайна дома.

Грамотный проект мансардной крыши, соблюдение технологии строительства, выполнение норм и требований, продуманный дизайн мансарды позволит вам с комфортом устроиться в новом помещении

roof-gid.ru

Типы мансардных крыш, их классификация

Мансарда – это не только дополнительные помещения на чердаке, это ещё и нетривиальная архитектура здания, гармония со всеми окружающими постройками и природой, даже романтика, напоминающая о парижской богеме.

Специфика мансардных помещений

Обустроить такое помещение в доме – это одно из интересных решений, к тому же оно не требует пересмотра документов на постройку, так как мансарда не считается этажом. Поэтому, в частном и дачном домостроительстве, мансарды пользуются неизменным успехом. Под любой из скатных крыш можно сделать мансарду, и если такая крыша в своей конструкции имеет висячие стропила с ригелями, то это идеальный вариант для устройства тут жилой комнаты. Ещё лучше, когда у неё есть вертикальные стойки по бокам, которые можно использовать как колонны для стен.

Если же стропила выполнены наслонным методом, то и это не беда: мансардное помещение можно разбить на симметричные относительно центральных стоек комнаты. Тогда по этим стойкам можно сделать стенку. Однако есть ещё один параметр, которому должна соответствовать крыша, чтобы под ней поместить мансардную комнату. Это нормативы и СНиПы. Так, высота вертикальных стен, соприкасающихся с наклонными, должна быть не более 1,5 м. Чтобы человеку было удобно ходить по мансарде, потолок её должен располагаться не ниже 2,2 м, а вертикальные части стен должны быть такими, чтобы человек мог около них сесть на стул или диван, то есть в районе 140 см.

В целом конструкцию мансарды формируют:

— наклон скатов крыши;
— высота крыши;
— тип крыши;
— размеры дома;
— конструкция окон и наличие балконов.

Например, для устройства балкона в вальмовой крыше придётся делать либо вынос с фронтоном, либо так называемый крышный эрекер, который так или иначе потребует строительства хотя бы одного, но фронтона. Ещё один вариант – сделать углубление в крыше, чтобы в нём помещался выход на балкон. Наклонное окно в качестве лаза тут не подойдёт.

Достоинства мансардных крыш

Есть несколько моментов, которые свидетельствую в пользу строительства мансард:

— низкие материальные затраты по сравнению с возведением нового этажа;
— ничтожно малые затраты по сравнению со строительством нового дома большей площади;
— малые сроки строительства;
— образование новых жилых помещений;
— повышение плотности застройки участка;
— красивое архитектурное решение.

Какие бывают типы мансардных крыш и мансард

В зависимости от того, как сделана крыша, могут разделяться и типы мансард.

Их можно классифицировать и по другому параметру:

— 1-уровневые;
— 1-уровневые с консольными выносами;
— 2-уровневые с опорами разных типов.

Нередко дома строят с несимметричными фасадами, и тогда их этажность на разных сторонах неодинакова. Бывают постройки и такой архитектуры, когда скаты крыши делаются несимметричными. В этих случаях можно сделать полумансардный этаж, то есть часть его будет представлять собой полноценный верхний этаж, а часть – отведена под мансардные помещения.

По конструкции окон крыши делятся на:

— мансарды с выносами по типу слуховых окон;
— мансарды с наклонными окнами, монтируемыми в скатах.

Второй вид предпочтительнее использовать там, где крыша имеет шатровую или вальмовую конструкцию, так как на ней не найдёшь фронтонов для установки большого окна.

По типу использования мансарды можно разделить на:

— зимние;
— летние.

Второй тип мансард – неутеплённый, первый – утеплённый. Летнюю мансарду строит проще, потому что она не представляет собой многослойный пирог. Здесь можно обойтись только эстетической отделкой чердака. Но такой вид помещений целесообразно строить на дачах, которые сами по себе являются летними зданиями. В других же ситуациях стоит утеплять помещение, чтобы оно могло использовать полноценно, к тому же надо провести туда отопление, а не только электричество.

Когда делается расчет мансард, необходимо помнить, что большой наклон стропил приводит к меньшей полезной площади помещений. И чем больше их уклон, тем тщательнее приходится выбирать материал кровли, так как он сам должен хорошо держаться на таких стропилах и не падать.

Каковы особенности мансардных крыш?

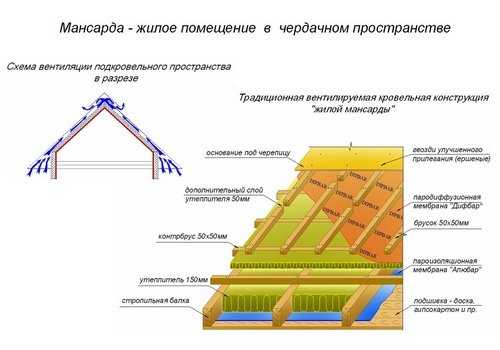

На мансардах получается другой микроклимат, нежели на обычном чердаке или на этажах. Этому способствуют плохие условия для проветривания крыши снизу. Воздушные слои из теплых помещений поднимаются на мансарду, и через её потолок попадают на поверхность крыши, если нет специального вентилируемого зазора под кровлей. Без него будет выпадать конденсат на кровле с обратной стороны. Эта влага может попадать в утеплитель, который так и ждёт, чтобы пропитаться ею, так как является пористым и хорошо впитывающим материалом. Результат – появление мостиков холода и быстрое его разрушение утеплителя. Чтобы защитить утеплитель, устраивается дополнительный слой пароизоляции, закладываемый в пространство между крышей и теплоизоляцией мансарды.

Иногда при большом скоплении влаги, помимо естественной вентиляции приходится устанавливать принудительную вытяжку при помощи вентиляторов.

Понять, что теплоизоляция получилась на мансарде плохой, можно по большому количеству сосулек, появляющихся в любую погоду зимой.

Чтобы этого оттока тепла не происходило, нужно выбирать утеплитель не менее 25 см толщиной. Важно, чтобы это был негорючий материал. Минеральная вата отлично подходит.

Летом мансарда может перегреваться, поэтому для кровли хорошо использовать керамическую черепицу или шифер. Но так как эти материалы тяжёлые, то они могут не подойти для островерхих крыш и для домов со слабым фундаментом и стенами. Во втором случае можно покрыть крышу рулонными мягкими материалами, но при остроугольной крыше с ними работать практически невозможно. Там лучше предпочесть битумную черепицу.

Кровля должна быть герметичной в плане влаги, и прочной в плане выдерживания на себе снеговой шапки. При этом она не должна хорошо проводить звук, потому что любой дождь или град создаст ощущение дискомфорта обитателям мансарды. Иначе говоря, не должно быть слышно, как по кровле ходят голуби.

Устройство мансарды

Мансардные крыши надо хорошо просчитывать. Если они изначально закладывались в проект, то именно в нём и должны быть отражены все размеры. Когда идёт реконструкция уже имеющейся постройки с устройством на ней мансарды, не предусмотренной проектом ранее, то её нужно проектировать отдельно, основываясь на готовом проекте дома.

Тогда этапов получится несколько больше:

1. Проектирование мансардного этажа.
2. Исследование стен и фундамента постройки с выявлением повреждений и дефектов.
3. Устранение неточностей постройки.
4. Демонтаж имеющейся в доме крыши.
5. Строительство новой стропильной системы под мансарду.
6. Сборка конструкций под оконные проёмы мансарды.
7. Гидроизоляция и теплоизоляция потолка мансарды.
8. Установка торцовых стен помещения.
9. Покрытие крыши кровельным материалом.

Когда строится мансарда, нужно правильно выбрать материалы. Они обязано должны быть лёгкими, поэтому стропильные системы, в своём большинстве случаев бывают деревянными. Древесина для этого должна быть сухой, ровной. Нельзя категорически применять в строительстве мансарды доску или брус, если в них обнаружились перегибы или скручивание винтом: это может привести к обрушению конструкций под тяжестью снеговой шапки.

При проектировании определяют, какие элементы и конструкции составят мансардную крышу. Именно это будет основой конфигурации крыши. От этого зависит её общий внешний вид. Важно гармоничное единство конструкции не только крыши, но и дома в целом.

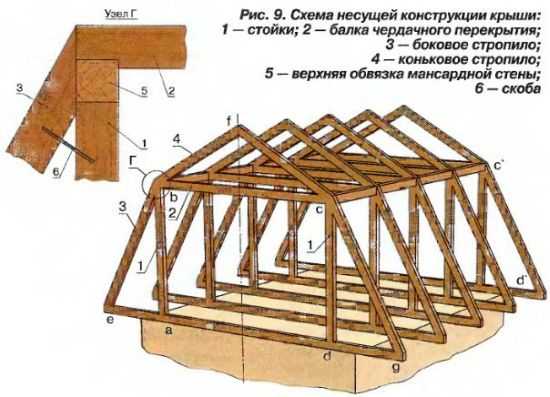

Возводить стропильную систему надо со всей ответственностью, правильно соблюдая все этапы:

1. Установку мауэрлата.
2. Монтирование вертикальных стоек.
3. Сборку и расстановку стропильных ферм (включая ригели или подкосы, если это предусмотрено конструкцией).
4. Установку дополнительных креплений.
5. Установку конькового бруса (если таковой требуется).
6. Устройство обрешётки.

Обустройство мансарды начинается с установки оконных блоков. Затем можно её утеплить изнутри по всем правилам, соблюдая очерёдность слоёв утеплителя, парозиоляции и обшивки.

Мансарда не может существовать без лестницы. Часто на дачах делают внешнюю лестницу, чтобы сэкономить место на самой мансарде. Но в доме, которым пользуются зимой, это крайне неудобно. Поэтому лестницу можно сделать винтовой, и это займёт мало места.

postroy-dom.com

Крыши мансарды частных домов — возможные проекты, типы и варианты, фотографии и видео

Содержание статьи:

Заключительным этапом любого строительства является установка крыши, а в случае строительства крыши частного дома важно определиться не только с необходимыми для работы материалами, но и конструкцией, и формой кровли. Наиболее рациональным на сегодняшний день являются проекты мансардных крыш, за счет которых можно существенно сэкономить и оборудовать дополнительное помещение.

В данном случае появляется возможность не только приведения чердака в более привлекательный вид, но и использования его для увеличения жилплощади. По каким же критериям можно понять, что перед вами мансардный этаж? Во-первых, он располагается на последнем этаже. Во-вторых, для создания его фасада как частично, так и полностью задействуется ломанная или наклонная крыша.

Если учитывать строительные требования, то уровень пересечения кровли с фасадом не должен превышать 1,5 метров от пола мансарды. Если проект мансардной крыши не предусматривает такового, то помещение нельзя будет назвать мансардой – оно так и останется хорошо оборудованным, но все же чердаком.

Архитекторы отмечают, что мансардные крыши придаются любому дому особой презентабельности, а также способствуют увеличению его практичных функций. Если при планировке мансардного этажа сложно разместить внутренние помещения в условный треугольник, то выбирают более подходящий угол мансардной крыши, например, с изломанными скатами, как показано на фото.

Главным преимуществом мансардных построек является возможность использования уже имеющегося фундамента, то есть даже при капитальном строительстве площадь земельного участка останется неизменной. Одним словом, данная кровля является экономичным вариантом обустройства дополнительной жилплощади, используемым в современном строительстве.

Какие крыши могут быть использованы для мансардных построек

В зависимости от выбираемого типа крыши получится мансарда той или иной формы, как правило, это треугольные, ломанные, асимметричные, расположенные по всему дому или в конкретной его части.

Разновидности мансардных крыш:

Самым простым вариантом считается обустройство односкатной кровли. Такая крыша выглядит как наклонная плоскость, закрепляемая к разновысотным несущим стенам. Подобные варианты мансардных крыш встречаются очень редко из-за значительного уменьшения внутреннего пространства.
Большой популярностью среди застройщиков пользуются щипцовые или двухскатные крыши, состоящие из двух скатов, закрепленных в противоположных направлениях. Для такой кровли характерно удобство и быстрота монтажа, а также высокая прочность конструкции.
На мансардах небольших домов или дач (см.: «Мансарда на даче, достоинства и недостатки») хорошо смотрятся ломаные крыши, которые являются подвидом двускатной кровли (прочтите: «Какие бывают виды крыш с мансардой»).
Более сложной по конструкции считается вальмовая и полувальмовая крыша (относятся к четырехскатным крышам). Отмечается, что такие проекты домов с мансардной крышей направлены на максимальное использование полезной площади.
На округлых и многоугольных зданиях отлично будет смотреться купольная, пирамидальная или коническая кровля. В этом случае крыша мансардного типа возводится в несколько этапов и предполагает максимальную точность в расчетах.

Почему мансарды становятся популярными

Увеличение спроса на строительство мансардных помещений объясняется рядом причин, среди которых:

оборудование дополнительной жилплощади без использования дополнительного участка;
внешняя привлекательность здания;
возможность увеличения плотности строительства;
расширение уже эксплуатируемого дома, при этом жильцам не нужно никуда съезжать;
короткий срок возведения;
для монтажа помещения достаточно минимального бюджета.

Какими бывают мансардные крыши

Среди большого количества предложений следует обратить внимание на основные варианты мансардной крыши, используемые в строительстве:

с одноуровневой мансардой отлично сочетается двускатная или ломаная крыша;
для одноуровневой конструкции могут быть установлены выносные консоли;
сооружение двухуровневой мансарды может выполняться с использованием опор смешанного типа (прочитайте также: «Готовые проекты бань с мансардой»).

Подбирая типы мансардных крыш важно учесть уровень предполагаемой нагрузки на конструкцию в целом. Даже если строительством мансарды владелец коттеджа или дома будет заниматься самостоятельно, то создание проекта и расчеты предельно допустимых нагрузок возлагаются на специалистов. Что касается стиля кровельного оформления, то здесь предлагается масса вариантов, различных по внешнему виду и стоимости, однако, изначально выбор должен быть согласован с эксплуатационными и конструктивными требованиями (см.: «Мансардная кровля: особенности и этапы строительства»).

Что нужно знать при строительстве мансарды

Самостоятельно составить проект мансардной крыши частного дома и правильно выполнить монтажные работы удается далеко не каждому, поэтому лучше сразу возложить ответственность за исполнение запланированных мероприятий на профессиональных строителей (читайте также: «Возможные проекты мансардных домов»).

Прежде чем приступить к созданию проекта, следует проанализировать планировку основы здания, конструкции его кровли. Если проектирование мансардной крыши выполняется в качестве дополнительного этажа к давно эксплуатируемому дому, то требуется проведение оценки качества его фундамента и несущей основы, а также уровня возможной нагрузки на них. Одноэтажные дома с мансардой становятся всё более популярными.

Поскольку мансардная конструкция должна быть очень легкой, то и стройматериалы закупаются соответствующие.

Мансардная ломаная крыша, подробно на видео:

Требования, предъявляемые к мансардным крышам

Все проекты мансардных крыш частных домов составляются с учетом перечисленных ниже требований:

Кровельные материалы должны иметь минимальный вес. Отлично подходит для этого металлочерепица, металлические листы и прочее.
Для внутренних и наружных облицовочных работ, а также возведения перегородок используются легкие профили или гипсокартон.
Из-за большой площади поверхности, соприкасающейся с внешней средой, уровень теплопотерь мансарды гораздо больше, чем в нижних этажах, поэтому теплоизоляции кровли должны быть уделено особое внимание. Строители, как правило, рекомендуют минеральную вату или любой современный облегченный утеплитель. Дополнительно укладывается пароизоляция и гидроизоляция (читайте также: «Мансарда в частном доме — этапы надстройки»).

Возможности использования мансардного этажа

Следует отметить, что проекты крыши с мансардой могут создаваться для любого жилого помещения, включая спальню, кабинет, детскую игровую комнату, тренажерный или спортивный зал для личного использования владельцев дома. А при застеклении конструкции на мансарде можно создать собственный огород или зеленый уголок (прочтите статью: «Крыши домов с мансардой: формы и разновидность»).

kryshadoma.com

Крыша мансардного типа: варианты устройства и фото

Крыша мансардного типа позволяет приобрести дому оригинальный внешний вид, особенный колорит, необычную архитектуру, а, самое главное — гармонию с окружающей природной средой.

Благодаря конструктивным особенностям подобных крыш стало возможным функционально, максимально и практично использовать пространство дома.

Применение чердачных помещений под размещение мансард сегодня пользуется большим спросом, особенно в частном строительстве.

Преимущества мансардной кровли

К основным достоинствам таких крыш можно отнести:

Красивый внешний вид дома.
Повышение плотности застройки.
Создание дополнительной жилой площади жилья на ранее построенном доме.
Минимальные сроки строительства.
Низкая цена по сравнению с новым строительством.
После проведения утеплительных работ мансардный этаж олицетворяет тепло и уют.
Экономия материальных ресурсов.

Типы мансард

Сегодня они могут быть представлены в следующих видах:

Одноуровневая мансарда при двускатной крыше.
Одноуровневая при ломаной крыше.
Одноуровневый вид крыши с выносными консолями.
Двухуровневый вид крыши со смешанным типом опирания.

Одноуровневая мансарда при двускатной кровле

Представленный тип кровли оснащен одним уровнем мансарды, над которым формируется двускатная крыша.

Данный вариант относится к самым простым, так как не нуждается в особо сложных подсчетах при проектировании и не сопровождается большими трудностями во время строительства.

Такая крыша, кроме того, что она проста по своим конструктивным особенностям, является и весьма практичной.

Практичность кровли связана с наличием большого угла расположения и отсутствием препятствий в виде дополнительных элементов кровли для схода осадков.

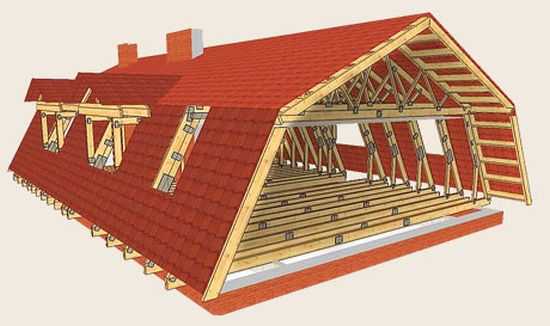

Одноуровневая мансарда при ломаной кровле

Представленный вариант также предусматривает один уровень мансарды, но здесь уже применяют иной тип конструкции стропильной системы.

В результате образуется не две плоские крыши, а четыре.

Преимущества данного типа заключаются в том, что верхняя часть здания приобретает полноценный вид помещения, с вертикальными потоками и стенами.

Таким образом, наблюдается увеличение пространства в комнатах.

Однако конструкция такой стропильной системы характеризуется более сложной формой.

Одноуровневый тип мансарды с выносными консолями

Кровля с выносными консолями представляет собой еще более сложный вариант мансарды.

Главными преимуществами данной конструкции можно считать увеличение помещения верхнего этажа.

Как правило, оно получается намного просторней, в отличие от второго вида крыши. Для конструкции данного типа характерно смещение помещения мансарды в одну из сторон дома, к краю.

Используя данный вид мансарды можно сделать полноценные вертикальные окна с одной стороны.

Это также можно считать достоинством данной конструкции.

Говоря о плюсах такой крыши, необходимо разобраться и в ее недостатках.

Главным минусом конструкции является более сложная форма.

Она представляет собой с одной стороны одну большую скатную плоскость, а с противоположной — две плоскости.

В большинстве случаев часть крыши с большой плоскостью выносят за стены дома дальше, чем обычно.

Благодаря такому смещению можно сделать навес, в котором можно расположить все, что угодно, от террасы до гаража.

Двухуровневая мансарда со смешанным типом опирания

Данная конструкция относится к самым сложным, так как имеет, как минимум два помещения в верхней части дома, расположенных на разных уровнях.

На фото ниже представлены два варианта, как можно построить крышу мансардного типа в двух уровнях.

Достаточно часто представленный тип мансарды является полноценным проектом, формирование которого осуществляется еще в процессе проектирования дома.

Данная конструкция не является отдельной составной частью дома, а входит в структуру основного проекта дома.

Характерные особенности мансардной кровли

1. Конструкция

Такая крыша подразумевает наличие следующих конструктивных элементов:

стропила и конек;
обрешетка;
кровельный материал;
мауэрлат;
теплоизоляционный слой;
внутренняя обшивка;
пароизоляционный слой.
схема утепления мансардной крыши.

При строительстве ломаной мансардной крыши необходимо применять фермы ломаной конструкции.

Заменой стяжки у них станет межэтажное перекрытие.

Нижний пояс мансардной фермы выступает в роли основы чердачного пола.

2. Особенности монтажной системы

К основным особенностям монтажной системы крыш можно отнести:

Повышенная сложность и дороговизна
Все дело в том, что высота потолков мансарды получается немного заниженной.
Для получения полноценного чердачного помещения необходимо применять прямую крышу, а не ломаную.
Тогда мансарда будет иметь стены, которые расположены под острыми углами к полу.
Наличие мансардных окон дает возможность для реализации различных дизайнерских задумок
Например, окна могут быть представлены в виде отдушин или выполнять роль дверей для выхода на крышу.
Высокие требования к несущей способности системы стропил при строительстве черепичной кровли
Оптимальным сечением при данном виде кровельного покрытия считается– 5×15 см, шаг – 100 см.
Если уклон кровли составляет 45 градусов и выше, значение шага увеличивается до отметки 140 см.
В тех местах, где имеют место сильные снегопады, данное расстояние должно принимать меньшее значение.
Как правило, оно составляет 60-80 см.
Потребность в организации отвода воды от стен
В случае деревянного дома стропильные ноги делают с запасом 55 см.
Для этого должны быть гнезда и шипы.
Если дом выполнен из камня, то под концы стропильных ног подкладывают брусья, роль которых заключается в распределении нагрузки по всему периметру.
Размещать их следует немного выше верха мансардного перекрытия.

Устройство и утепление мансардной крыши

Начиная строительство мансарды, особое внимание необходимо уделить утеплению крыши, так как она считается главным элементом ограждающих конструкций сооружения.

Роль мансардного покрытия должна заключаться не только в защите дома от влияния атмосферных осадков, но и служить неким препятствием для перегрева помещения верхнего этажа в жаркое летнее время и охлаждения зимой.

В теплом внутреннем воздухе содержится влаги намного больше, чем в холодном наружном.

Поэтому водяные пары проникают из помещения снаружи.

Узнайте еще об утеплении крыши здесь.
Стропильная система двускатной крыши — довольно сложная конструкция. Изучить ее особенности вам поможет статья: http://proroofer.ru/montaz/stropilnye-sistemy/stropilnaya-sistema-dvuxskatnoj-kryshi.html.
А о том, как соорудить обрешетку под металлочерепицу вы можете узнать здесь.

Так как наружная часть кровельного покрытия закрыта гидроизоляционным слоем, который очень плохо пропускает водяные пары, то создаются все условия для возникновения конденсационной влаги с внутренней стороны кровли.

Несмотря на то, что гидроизоляция крыши выполнена хорошо, на внутренней поверхности кровельного покрытия начнут возникать мокрые пятна и плесень.

В результате ухудшаются теплоизоляционные качества утеплителя.

Поэтому, только правильно выполненное утепление крыши мансарды может принести ощутимое комфортное проживание.

Утеплительные работы следует начинать с защиты теплоизоляционного материала от воздействия водяных паров, которые содержатся в воздухе комнаты.

Для этого необходимо расположить слой пароизоляции с внутренней стороны утеплителя.

Затем укладывают слой утеплителя согласно высоте стропил и закрепляют, чтобы он не сместился со временем по скату.

Затем осуществляется укладка гидроизоляционного материала, крепление которого происходит при помощи брусков, установленных в обязательном порядке, сверху по длине стропил.

Представленные бруски служат для создания продухов в подкровельном зазоре крыши с целью удаления излишней влаги в атмосфере.

По данным брускам осуществляется настил обрешетки, а по ней непосредственно и сам кровельный материал.

Для пароизоляции можно использовать пенофол или поликрафт, укладка которого осуществляется фольгированной стороной в строну комнаты.

Таким образом, тепловое излучение, исходящее из комнаты наружу, отражается от поверхности алюминиевой фольги. Благодаря этому происходит уменьшение величины теплопотерь через покрытие мансарды.

Крыша мансардного типа является оптимальным вариантом, благодаря которому вы сможете увеличить полезную площадь дома, не тратя при этом много сил и денежных средств.

А построенная таким образом дополнительная комната будет олицетворять комфорт и уют.

Посмотрите небольшое видео как сделать мансардную крышу своими руками:

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Типы мансардных крыш: какую кровлю выбрать?

Если человек хочет с максимальной пользой эксплуатировать чердачное помещение своего каркасного дома, то он как правило оборудует там еще одну или несколько комнат. И в таком случае у него получается классическая мансарда — жилое помещение, стены которого частично или полностью образованы скатами кровли.

Хорошо, если жилой чердак был предусмотрен еще проектом дома. В таком случае можно изучить типы мансардных крыш и построить своими руками самый оптимальный. А разновидностей их не мало. Стоит рассмотреть основные.

Если необходима покупка битумной черепицы в Харькове рекомендуем сайт Roofua.

Разновидности кровли

Практически под любой кровлей можно построить жилую комнату. Некоторые подходят для этого лучше, некоторые хуже, одни просты в реализации, другие сложны. Рассмотрим мансардные кровли в порядке усложнения их строительства. Читайте как построить крышу мансардного типа собственными силами и какие материалы для этого потребуются.

Одноуровневая мансарда под прямой двускатной крышей. Самый простой в реализации своими руками вид. Обычная двускатная кровля, под которой оборудуется комната. Меньше дополнительных конструктивных элементов, минимальная вероятность сделать просчет, ошибку.
Фронтоны можно использовать для установки вертикальных окон, которые в таком случае обеспечивает эффективное освещение, а по конструкции ничем не отличаются от обычных. Вот только эта разновидность не дает большого выигрыша пространства, значительная часть чердака остается незадействованной.
Одноуровневая мансарда под ломаной двускатной кровлей. Усложнение и усовершенствование предыдущей конструкции. Классическая мансардная крыша, именно ее чаще всего подразумевают под данным термином.
Скаты с изломом немного усложняют конструкцию, однако позволяют эффективнее использовать чердачное пространство. Узнать больше о конструкции двухскатной кровли, можно на этой странице.
Одноуровневая мансарда под ломаной четырехскатной кровлей. Эффективнее используется пространство, но сложность возведения своими руками еще более возрастает. И опять-таки остается проблема с окнами. Читайте подробней об устройстве четырехскатной крыши и ее разновидностях.
Одноуровневая мансарда с выносными консолями. Часть мансарды выносится за пределы дома и опирается на дополнительные опоры. Максимум пространства, никаких проблем с размещением окон, но и сложность реализации невероятная. Дополнительным плюсом можно считать то, что под такой мансардой удобно располагать веранду или терассу.
Одноуровневая мансарда под прямой четырехскатной кровлей (вальмовой). Такая крыша имеет жесткую конструкцию, она меньше подвержена деформациям и хорошо противостоит ветрам.
Но оборудование под ней мансарды сложнее и не так удобно, как под двускатной. Дополнительные наклонные плоскости еще больше сокращают доступное пространство, поэтому сделать просторную мансарду не получится, а над небольшими постройками ее вообще оборудовать не удастся.
Еще одна проблема — окна. Либо устанавливать наклонные, либо вертикальные, но в специальных световых туннелях.
В любом случае это сложная и более дорогая задача, чем оборудование окон во фронтонах.
Многоуровневая мансарда. Под крышей размещено несколько комнат на разных уровнях. Такой тип используется только в крупных домах и проектируется на этапе строительства. Самый сложный вариант, сделать его не просто. Однако одновременно это и огромный полет для дизайнерской фантазии, а также максимально эффективное использование доступного пространства.

Каждый тип имеет множество подтипов, есть комбинированные варианты. Для их описания и книги не хватит.

Все эти разновидности можно использовать и при возведении каркасного дома. Но если строительство выполняется своими руками, то лучше останавливать свой выбор на вариантах с более простой конструкцией. Также можно обратить внимание и на стандартные крыши, об их разновидностях читайте по ссылке.

Главное требование — соответствие крыши эксплуатационным и конструкторским характеристикам дома, особенно это актуально, если строительство проводится своими силами, без привлечения специалистов.

Проблемы освещения

При выборе крыши мансардного типа не стоит забывать о таком важном факторе, как естественное освещение. Проектирование окон и их возведение в мансарде серьезно отличаются от обычных комнат. Есть два варианта — вертикальные окна и наклонные.

Вертикальные можно сделать во фронтонах — это самый простой вариант, потому что выполняется так же, как и в обычных комнатах.

Но не во всех кровлях фронтон имеется и не всегда окон в нем достаточно для полноценного освещения мансарды. Более того, середина фронтона — самая высокая часть комнаты с ломаным потолком. Занимать это место окном — значит лишить себя пространства для установки шкафа или еще какой-нибудь высокой мебели.

Еще один вариант установки вертикального окна — дормер и антидормер. Этот тип возник как развитие слухового окна. Он слабо решает задачу с нормальным освещением и сложен в реализации. Однако его можно устанавливать в мансарде без фронтонов, а еще дормер украшает дом.

Наклонное окно замечательно решает задачу освещения, его можно расположить в любом месте ската крыши, оно может стать частью оригинального оформления интерьера. Но оно сложно в установке, к нему выше требования по герметичности и прочности. Его нельзя открывать во время дождя, а зимой наклонное окно не редко засыпает снегом.

Если мансарда делается своими руками и хочется избежать лишних хлопот, то лучше построить кровлю с фронтонами — двускатную. Тогда и с окнами проблем меньше. Рекомендуем ознакомиться из нашей новой публикации, с тем как подготовить окна на зиму, чтобы они не пропускали сквозняк.

Что будет дешевле?

Если решающим фактором выбора разновидности является цена, то лучше выбирать мансардную кровлю попроще. Если хочется получить максимум полезной площади с минимальными затратами, то оптимальный выбор — двускатная кровля с изломом.

Чем сложнее конструкция, тем больше придется выложить за материалы и за работу, а соответственно существенно влияет на цену выбранный материал кровли, наличие дополнительных дизайнерских элементов, дормеров, окон и пр.

Выбирая кровлю с минимальным количеством сложных составных частей, можно значительно снизить итоговые затраты без потери полученного пространства. Если есть намерение сделать кровлю своими руками, то сложность менее важна и стоимость будет измеряться затратами на материалы.

Многое тут зависит от выбранного вида кровли, утеплителя, внешнего покрытия. Если выбираете недорогой материал для кровли, рекомендуем ознакомиться со статей про экономию на покрытии кровли, которая доступна по ссылке: strojkarkas.com/montazh/krovlya/chem-luchshe-pokryt-kryshu.html

В таблице приведены цены на некоторые кровельные материалы.

Материал	Цена	Примечания
Черепица керамическая	От 12 у.е./м²	Очень тяжелая, требует усиленной стропильной системы
Черепица полимерпесчаная	От 9 у.е./м²	Тяжелая, требует усиленной стропильной системы
Металлочерепица	От 7 у.е./м²	Шумная, требует хорошей звуко и теплоиоляции
Битумная черепица	От 14 у.е./м²	Пожароопасна, неэкологична
Ондулин	От 4 у.е./м²	Пожароопасна, непривлекательна, неэкологична
Шифер	От 4 у.е./м²	Хрупок, требует покраски
Медь	От 60 у.е./м²

Нельзя забывать, что стоимость еще включает затраты на стропильную систему, утеплитель, гидро и пароизоляцию, внутреннюю отделку. При всей своей сложности и дороговизне, мансарда позволяет получить дополнительные квадратные метры с меньшими затратами, чем полноценный второй этаж.

Советуем узнать больше про внешнее утепление мансарды собственными силами, а также в этой статье об монтаже стропильной системы.

strojkarkas.com

стропильная система, особенности монтажа своими руками, видео

Главной задачей мансардной крыши является обеспечение как можно более обширной жилой площади. Поэтому конструкция мансардной крыши не предполагает «лишних» элементов – центральных стоек или подкосов к ним.

Функциональный вариант мансардного этажа с ломаной крышей

Содержание статьи

Стропильные конструкции мансардных крыш

Из чего делают стропила для мансарды?

Для небольших строений типа коттеджа или дачного домика чаще всего используются традиционные пиломатериалы:

Дерево. Лучшим вариантом станет лиственница, на втором месте хвойные – сосна и ель. Преимущество деревянной стропильной конструкции в низкой стоимости и возможности найти брус любых размеров и пород.

Но строительные технологии движутся вперед и внедряют усовершенствованный материал:

Идеальный вариант такой крыши – чертеж Франсуа Мансара: различные типы кровли с ломаной линией без центральных частей. Но видов конструкций мансардных крыш множество, и каждая имеет свои особенности.

Клееный брус. Такая конструкция обладает рядом плюсов:

легкость – масса клееного бруса намного меньше массива дерева;
прочность – такие стропила могут обладать большим прогоном, в отличие от обыкновенных, и не требуют вспомогательных опор;
анизотропности – блок бруса одинаково прочен во всех направлениях.

Особенности стропильной конструкции

На фото один из наиболее распространенных вариантов стропильной конструкции мансарды

Кровля стропильной конструкции ограничивает жилое помещение, поэтому при проектировке и монтаже такой системы нужно учитывать следующее:

Некоторые архитектурные решения подразумевают обязательные мансардные окна на скатах кровли. Необходимо иметь в виду их размеры и нюансы монтажа.
Проектируя обычный кровельный пирог, важно учитывать непотопляемость чердака, чердачное перекрытие с паро- и теплоизоляцией, нагрузку от слоев влаго-, тепло- и пароизолянтов.
В расчет идет также вес окон мансарды;
Традиционная, ломаная конструкция кровли может иметь разный шаг обрешетки для нижней и верхней частей крыши.
Необходимо учесть планировку и нагрузку от снегозадержателей и защиты от образования ледяных наростов.
Иногда функцию шумопоглощения выполняет утеплитель, но если вместо него используется слой шумоизоляции, необходимо предусмотреть его утяжеляющую способность.

Конструкция стропильной системы мансардной крыши

Помимо эталонной конструкции Мансара, наиболее часто используют следующие стропильные системы:

Классический вариант с парой стоек, параллельно играющих роль ограждения для мансардного помещения, скрепляющей балкой, парами наслонных и висящих стропил.
Тип системы, где верхние стропила тоже являются наслонными – с еще одной стойкой, опирающейся на балку.

Наслонные стропила для мансардной крыши — схема

Конструкция, при которой большая мансарда, поделенная на несколько помещений, может включать дополнительные стойки для поддержания балки.
В варианте с обычной, не ломаной кровлей, полувисящие стропила поддерживают стойки, расположенные по периметру помещений.
Конструкция, сочетающая все 4 варианта.

Стропильная система мансардной крыши выигрывает по нескольким параметрам:

простота монтажа – возможность установки даже новичком в строительстве;
минимальные затраты, учитывая, что в пользование поступает полноценный жилой этаж;
возможность строительства в уже готовом доме, без разрушения несущих конструкций;
демонтаж старой крыши в мансардную подразумевает лишь удаление прежнего покрытия и возведение нового.

Конструкция двухскатной мансардной крыши

Двухскатной (щипцовой) называют крышу из двух скатов, установленных под наклоном. Этот вариант всегда актуален из-за удобства монтажа.

Двухскатные крыши делятся на виды:

Ломаная – наиболее часто используемая при двухскатной мансардной кровле. Такая конструкция позволяет получить больше пространства чердачного помещения.
Симметричная – самый традиционный вариант с основой в виде равнобедренного треугольника.
Ассиметричная – конструкция, в которой конек устанавливается с небольшим смещением от центра. Придает дому оригинальный вид.
Разноуровневая – вариант со скатами, сходящимися не в коньке, а в ломаной структуре с разной высотой. Самая эффектная конструкция.

Ассиметричная двухскатная крыша на примере макета загородного дома

Преимущества двухскатных крыш:

не скапливают сугробы и влагу;
позволяют установить полноразмерные окна и потолок;
сравнительно недороги;
позволяют выбирать карнизные свесы и фронтоны;
облагораживают внешний вид жилища.

Конструкция полувальмовой мансардной крыши

Полувальмовая мансардная крыша подходит для домов, находящихся в районе сильных ветров. Заниженные скаты позволяют качественно защищать фронтон строения от влаги и ветра.

Крыши такого типа делятся на несколько видов:

Двусхкатная. Эта конструкция включает верхнюю (обычную двухскатную) и нижнюю (трапецевидную) части. Полувальмовая конструкция визуально разделяет этажи и придает зданию современный вид. Зачастую применяется в строительстве небольших домов.
Четырехскатная. Вариант конструкции с изломанным скатом. Под такой крышей высвобождается большое пространство. Этот вид полувальмовой крыши используется, если площадь чердака нельзя вписать в форму треугольника.

Виды крыш для мансардного этажа

На рисунке — самые популярные виды крыш с мансардой

Для оборудования мансарды используются следующие основные виды крыш:

с 1 скатом – самое просто решение;
с 2 скатами – надежные и легкие в монтаже;
ломаные – оригинальный вариант;
вальмовые – тип для особенных климатических условий;
в форме круга, пирамиды или конуса – варианты для зданий с круглыми и многоугольными очертаниями.

Особенности конструкции

Крыша мансардного этажа включает:

конек и стропила;
обрешетку;
кровлю;
мауэрлат;
слой теплоизоляции;
внутреннюю обшивку;
слой пароизоляции.

Конструкция мансардной крыши имеет некоторые нюансы:

Высокий уровень сложности, вследствие чего – высокая цена. Это объясняется заниженными потолками мансарды: для полноразмерного чердака необходимо будет использовать ломаную крышу.
Вариации с мансардными окнами позволяют реализовать дизайнерские идеи: к примеру, окна могут представлять собой отдушины или двери на крышу.
Необходимость в отводах воды от стен.

Для деревянного дома стропильные ноги монтируют с запасом в 55 см, упирая на бревна сруба. Для каменного – подкладывают брусья, которые распределяют нагрузку по периметру.

Толщина пиломатериалов мансардной крыши зависит от вида кровли, уклона крыши, длины пролета, ветровых и снеговых нагрузок.
Для кровельного покрытия такой крыши лучше выбирать легкие материалы.
Внутренние стены мансардного этажа необходимо облицевать гипсокартонном, внутренние перегородки изготовить из гипсокартона и легких профилей.
Пристального внимания требует теплоизоляция крыши: мансардный этаж при потере тепла страдает больше других этажей дома. Для утепления обычно используют минеральную вату.
Кроме утеплителя необходимо монтировать гидро- и пароизоляционный слой.

Видео

Из видео вы узнаете некоторые особенности стропильной конструкции мансардной кровли, а также способы утепления крыши.

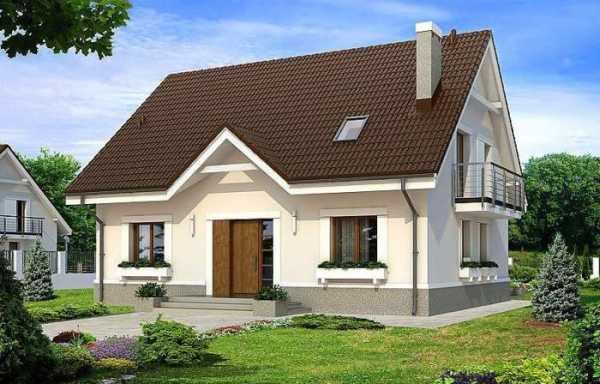

На сегодняшний день мансарда – наиболее удачный способ расширить существующую жилплощадь. А учитывая разнообразие мансардных крыш, определиться с необходимой конструкцией можно без особого труда.

fineroofs.com

РубрикаРазное
