Типы и виды систем вентиляции

Содержание статьи:

Вентиляцией называется процесс регулируемого воздухообмена в различный помещениях. Однако у этого обобщенного понятия существует несколько различных типов и видов. До того, как приступать к непосредственному проектированию, описанию элементов и правилам их выбора, следует разобраться с имеющимися общими понятиями в этой области. Все виды систем вентиляции можно разделить по следующим принципам:

Возможность движения воздуха – искусственная и естественная;
Предназначение – вытяжная и приточная;
Зона работы – общеобменная или местная;
Конструктивные особенности – моноблочная или наборная.

Искусственная и естественная системы

В вентиляциях движение воздушных масс может быть создано 2 способами:

Естественной называется система, у которой движение воздушных масс осуществляется путем перепадов температур воздушных масс, давления ветра и перепадов давления на разных высотах.

Искусственная осуществляется с помощью встроенных вентиляторов.

Естественный тип используется при возведении типовых сооружений. В них свежие воздушные потоки проникают в сооружения через имеющиеся щели в дверях и окнах. Уходят из помещений по вытяжкам, вентиляционным каналам в ванных комнатах и на кухнях. Подобный вид вентиляций недорогой, долговечный и надежный, т. к. отсутствует автоматика и вращающиеся части. Так, например, подобная вентиляция подвала в гараже будет одной из наиболее оптимальных.

Однако у естественного типа вентиляции имеется и обратная сторона дешевизны. Она обладает сильной зависимостью своей эффективности от окружающих условий: температуры наружного воздуха, скорости и направления движения ветра и т.п. Помимо этого он является в общем смысле нерегулируемым. Во время определенных условиях погоды просто не работают.

Искусственный тип вентиляции применяется там, где будет мало естественной, например в ванной комнате. Так как подобные системы используют вентиляторы, воздухонагреватели, фильтры, а также другие элементы. Они дают возможность очищения, перемещения и нагрева воздушных масс. Обладают возможностью поддержания оптимальной температуры и влажности в сооружениях, не будут зависеть от атмосферных явлений и времени года. Благодаря этой особенности в офисах и квартирах по возможности стараются внедрять именно этот вид.

Приточная и вытяжная система

Приточная вентиляция используется для нагнетания свежих воздушных масс в различные сооружения. По необходимости они могут быть нагреты или охлаждены, увлажнены или очищены от пыли.

Вытяжная, напротив, проводит удаление из помещений загрязненного воздуха. Такие типы обычно применяются одновременно. При совместном использовании они должны быть сбалансированы. В противном случае стане появляться либо избыточное, либо недостаточное давление.

Местная и общеобменная система

Местная система вентиляции используется для доставки на определенные места свежего воздуха (приточка) или для удаления загрязненного (вытяжка). Местный вытяжной вид применяется в случаях, когда опасные выделения образовываются в конкретном месте и есть возможность остановить их распространение на другие комнаты. Подобные местные компоненты в основном используются на промышленных объектах. В бытовых условиях обычно применяется общеобменная вентиляция. Вытяжки на кухне будут исключением из правил. Они являются разновидностью местной вытяжки.

Общеобменная вентиляция нужна для проведения перемещения воздуха во всем помещении. Общеобменный тип тоже выполняются как для притока, так и для вытяжки. Приточная общеобменная конфигурация чаще всего производится с фильтрацией воздушных масс и их подогревом. Она искусственная. Общеобменная вытяжка может быть попроще приточной и быть собрана в виде одного вентилятора, устанавливаемого в окнах или в стенах, т.к. убираемый воздух не требуется подвергать обработке.

Если имеется необходимость вентилирования небольших построек, то целесообразно использовать механическую приточную и естественную вытяжную, которая будет значительно дешевле, чем полностью механическая.

Моноблочная и наборная система

Наборное вентилирование выполняется из нескольких отдельных элементов – автоматики, фильтра, вентилятора и т.д. Чаще всего они чаще всего находятся в отдельностоящих помещениях. Если у нее небольшая производительность, то за уровнем подвесных потолков. Основным плюсом наборных конструкций является возможность установки в любых типах помещений – от малых квартир до огромных зданий. А вот недостатком будет то, что такие виды систем вентиляции требуют ответственного проектирования и профессиональных расчетов, а также значительные размеры.

Моноблочная система вентиляции содержит все элементы в одном корпусе, у которого снижена шумоизоляция. Моноблоки могут быт различных видов – приточные, вытяжные и приточно-вытяжные. Приточно-вытяжные обычно включают в себя рекуператоры, которые дают возможность экономить электроэнергию. Она тратится для нагрева подаваемого воздуха. Моноблоки имеют следующие преимущества по сравнению с наборными:

Обладая шумоизолированным корпусом, моноблоки заметно ниже шумят. Именно поэтому моноблоки небольшой производительности возможно располагать и в жилых сооружениях. Наборные системы чаще всего нужно устанавливать либо в подсобных помещениях, либо в венткамерах.
Все элементы выбираются, подвергаются тестам и налаживаются для совместной работы еще на стадии производства. Благодаря этому моноблочный вид обладает наибольшей эффективностью и сбалансированностью.
Обладание небольшого корпуса монтаж происходи быстрее и проще, чем у наборных устройств.

Советуем почитать:

stroysoveti.ru

Виды систем вентиляции

Основной задачей любой вентиляционной системы является поддержание комфортного микроклимата внутри помещения и снабжение всех комнат свежим воздухом. Проектирование систем ведется в соответствии с санитарно-техническими и прочими нормативными требованиями. Выбор той или иной вентиляционной системы является ответственным решением, поскольку правильный подбор определяет эффективность ее работы, а также качество воздуха, которым будут наполняться комнаты. В представленной статье предлагаем ознакомиться с тем, какой вентиляция бывает, какими особенностями она характеризуется.

Что являет собой вентиляция?

По сравнению с кондиционерами, установка которых не является обязательной, система вентиляции монтируется в любом офисном здании и жилом доме. Также ее используют в постройках промышленного, административного, коммерческого и прочего назначения. Необходимость применения указывается в строительных нормах и правилах. Основной тому причиной являются следующие: если вентиляция в закрытом помещении не будет установлена, в процессе жизнедеятельности людей будет повышаться уровень концентрации углекислого газа и прочих видов вредных веществ. В конечном итоге, это плохо скажется на самочувствие жителей и рабочих. Появится сонливость, головная боль, будет замечена меньшая продуктивность труда. Частичное решение проблемы заключается в периодическом проветривании комнат. Тем не менее, подобный вариант всегда сопровождается проникновением пыли, вредных запахов и уличного шума. В зимний период придется регулярно закрывать и открывать окно, что вызывает дополнительный дискомфорт для владельца.

Именно вентиляционные системы призваны решить указанные проблемы. Активное развитие строительных технологий привело к тому, что застройщик может пользоваться различными видами систем вентиляции в зависимости от предназначения здания, интенсивности его использования и прочих факторов.

Естественная вентиляция

С одной стороны, строительные материалы способны уменьшать или увеличивать температуру внутри помещения в зависимости от времени года. Согласно техническим требованиям, чтобы усилить естественную вентиляцию, внутри стен жилого дома прокладывается организованная система вытяжных каналов, которые открываются в ванной комнате, в кухне и туалете. Второй конец выводится на крышу, где его защищают с помощью специальной насадки в виде дефлектора. Она предназначена для усиления отсасывания воздуха посредством естественной силы ветра. чЧтобы повысить качество воздухообмена, нередко устанавливаются вентиляторы в вытяжных каналах, работающие от электричества.

Механические вентиляционные системы

Их особенностью является обязательное использование приборов и оборудования в виде электрических двигателей, вентиляторов пылеуловителей и так далее. Таким образом, появляется возможность перемещать воздушную массу на значительное расстояние. Несмотря на повышение эффективности воздухообмена, владелец так или иначе сталкивается с большими затратами на электрическую энергию. По мере необходимости, система может дополнительно обрабатывать воздух – очищать его, нагревать, увлажнять и так далее. Подобная возможность отсутствует в естественной вентиляции.

В современной практике специалисты нередко пользуются смешанной схемой, где одновременно используется как механическая, так и естественная система вентиляции. Необходимость ее применения определяется еще на этапе составления проектной документации.

Приточная вентиляционная система

Представленная разновидность характеризуется подачей в вентилируемое помещение очищенного воздуха, удаляя при этом уже имеющийся. Посредством специального оборудования, воздушная среда обрабатывается – ее очищают, увлажняют, нагревают и так далее. Обязательным условием полноценной работы является установка соответствующего оборудования.

Местная вентиляция

Таковыми называют вентиляционные системы, где воздушная среда попадает на определенные участки, после чего загрязненный воздух удаляется исключительно из мест, где образовываются вредные выделения. Пользуются подобным решением, как правило, на территории производственных предприятий, где установлено оборудование, выделяющее пыль.

Вытяжная вентиляционная система

С помощью вытяжной вентиляции удаляется остатки нагретого обработанного или загрязненного воздуха. В зависимости от особенностей помещения, специалисты могут монтировать не только вытяжные, но и приточные системы. Производительность подбирается таким образом, чтобы обеспечить возможность беспроблемной передачи воздушной среды либо из смежного помещения, либо в смежное. Иногда могут монтировать исключительно приточную или вытяжную систему. Размещают ее для обслуживания конкретного участка комнаты, либо для всего помещения в целом.

Другие разновидности

На практике также могут применяться следующие виды систем вентиляции:

местные вытяжные;
общеобменная вытяжная вентиляция;
общеобменная система вентиляции приточного типа;
канальная и бесканальная вентиляция.

Как показывает практика, целесообразность применения общеобменной вентиляции и других подобных видов обычно заключается в повышенной производительности, поэтому устанавливают их на территории производственных предприятий.

Главные особенности проектирования

Получить требуемый результат можно только в том случае, если ориентироваться в современных разновидностях вентиляции и разбираться в технических характеристиках. Строения, где присутствует плохая вентиляционная система, всегда подвержены риску накопления большого количества пыли.

Применение бытовой химии, постоянная эксплуатация бытового оборудования – это приводит к тому, что физические и химические характеристики воздуха меняются в худшую сторону. В процессе проектирования любых жилых или производственных помещений требуется предварительный расчет вентиляционных систем.

Обратите внимание! ознакомиться с требованиями и расчетами применяемыми к вентиляционным системам можно в соответствующих нормативных и законодательных актах.

При правильном планировании системы можно получить требуемые показатели микроклимата. Каждая разновидность вентиляции здания, вне зависимости от ее предназначения – для проживания, производства и так далее, характеризуется наличием собственных требований и норм. Всегда обращайте внимание на этот инженерно-технологический аспект. Лишь при грамотном проектировании вентиляционной системы она сможет обеспечить комфортный воздухообмен вне зависимости от времени года и предназначения постройки. Не будет лишним заранее проконсультироваться с профильными специалистами, которые помогут составить план, выполнить расчеты и подобрать в конечном итоге оптимальные виды вентиляционных систем. В некоторых случаях требуется согласование планов и чертежей. Поэтому при самостоятельном выполнении работ следует обязательно ознакомиться с примерами, чтобы предотвратить совершение типичных ошибок.

Выводы

В строительной сфере может применяться большое количество вентиляционных систем. Их установка является обязательной. Согласно нормативным требованиям санитарно-гигиенических, технических и прочих норм, выбор совершается в зависимости от предназначения постройки, состояния воздушной массы на момент эксплуатации здания, требуемых параметров производительности и так далее. Всегда помните о том, что отсутствие вентиляционной системы может привести к плохим последствиям – дом не будет введен в эксплуатацию. Сотрудники технической инспекции требуют устанавливать вентиляцию воздуха в обязательном порядке. Чтобы правильно составить расчеты и подобрать оптимальный вариант оборудования, не будет лишним воспользоваться помощью квалифицированных специалистов.

proventilation.ru

Типы вентиляционных систем

Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами).

Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.

При всем многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т. п., их можно классифицировать по следующим характерным признакам:

По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.
По назначению: приточные и вытяжные.
По зоне обслуживания: местные и общеобменные.
По конструктивному исполнению: канальные и бесканальные.

Естественная вентиляция.

Перемещение воздуха в системах естественной вентиляции происходит:

вследствие разности температур наружного (атмосферного) воздуха и воздуха в помещении, так называемой аэрации;
вследствие разности давлений «воздушного столба» между нижним уровнем (обслуживаемым помещением) и верхним уровнем — вытяжным устройством (дефлектором), установленным на кровле здания;
в результате воздействия так называемого ветрового давления.

Аэрацию применяют в цехах со значительными тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% предельно допустимой в рабочей зоне. Аэрацию не применяют, если по условиям технологии производства требуется предварительная обработка приточного воздуха или если приток наружного воздуха вызывает образование тумана или конденсата.

В помещениях с большими избытками тепла воздух всегда теплее наружного. Более тяжелый наружный воздух, поступая в здание, вытесняет из него менее плотный теплый воздух.

При этом в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.

В системах естественной вентиляции, в которых перемещение воздуха создается за счет разности давлений воздушного столба, минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна быть более 3 м, а скорость воздуха в воздуховодах — не превышать 1 м/с. Воздействие ветрового давления выражается в том, что на наветренных (обращенных к ветру) сторонах здания образуется повышенное, а на подветренных сторонах, а иногда и на кровле, — пониженное давление (разрежение).

Если в ограждениях здания имеются проемы, то с наветренной стороны атмосферный воздух поступает в помещение, а с заветренной — выходит из него, причем скорость движения воздуха в проемах зависит от скорости ветра, обдувающего здание, и соответственно от величин возникающих разностей давлений.

Системы естественной вентиляции просты и не требуют сложного дорогостоящего оборудования и расхода электрической энергии. Однако зависимость эффективности этих систем от переменных факторов (температуры воздуха, направления и скорости ветра), а также небольшое располагаемое давление не позволяют решать с их помощью все сложные и многообразные задачи в области вентиляции.

Механическая вентиляция.

В механических системах вентиляции используются оборудование и приборы (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и др.), позволяющие перемещать воздух на значительные расстояния. Затраты электроэнергии на их работу могут быть довольно большими. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т. д.), что практически невозможно в системах с естественным побуждением.

Следует отметить, что в практике часто предусматривают так называемую смешанную вентиляцию, т. е. одновременно естественную и механическую вентиляцию.

В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным.

Приточная вентиляция.

Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).

Вытяжная вентиляция.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух.

В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.

Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).

Местная вентиляция.

Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная приточная вентиляция.

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Местная вытяжная вентиляция.

Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.

Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.).

Основные требования, которым они должны удовлетворять:

Место образования вредных выделений по возможности должно быть полностью укрыто.
Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местных отсосов условно делят на три группы:

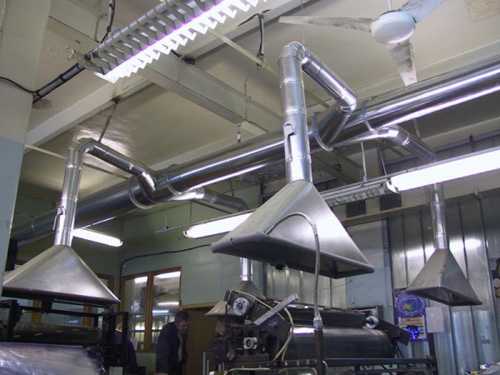

Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.
Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха

Основными элементами такой системы являются местные отсосы — укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ — вытяжная шахта.

При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).

Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточенны на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция.

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/м2, то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Канальная и бесканальная вентиляция.

Системы вентиляции имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы) либо каналы (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т. д. (бесканальные системы).

Таким образом, любая система вентиляции может быть охарактеризована по указанным выше четырем признакам: по назначению, зоне обслуживания, способу перемешивания воздуха и конструктивному исполнению.

Системы вентиляции включают группы самого разнообразного оборудования:

Вентиляторы.
- осевые вентиляторы;
- радиальные вентиляторы;
- диаметральные вентиляторы.
Вентиляторные агрегаты.
- канальные;
- крышные.
Вентиляционные установки:
- приточные;
- вытяжные;
- приточно-вытяжные.
Воздушно-тепловые завесы.
Шумоглушители.
Воздушные фильтры.
Воздухонагреватели:
- электрические;
- водяные.
Воздуховоды:
- металлические;
- металлопластиковые;
- неметаллические.
- гибкие и полугибкие;
Запорные и регулирующие устройства:
- воздушные клапаны;
- диафрагмы;
- обратные клапаны.
Воздухораспределители и регулирующие устройства воздухоудаления:
- решетки;
- щелевые воздухораспределительные устройтва;
- плафоны;
- насадки с форсунками;
- перфорированные панели.
Тепловая изоляция.

txcom.ru

Виды вентиляции, преимущества и недостатки вентиляционных систем, их устройство

Современный мир не может обходиться без систем вентиляции. Эта важная категория нашей повседневной жизни. Невозможно обеспечить необходимые условия жизнедеятельности без свежего воздуха и создать оптимальный микроклимат. Основной задачей вентиляции является подача свежего и удаление загрязненного воздуха из помещений. Особенно остро эта проблема стоит на заводах, фабриках, складских хозяйствах. Не менее важно решение данного вопроса и в жилых домах. Существуют различные виды вентиляции помещений. Их основные характеристики являются ключевым фактором применения того или иного вида.

Поступление свежего воздуха — залог здорового микроклимата в помещении

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

по способу давления и перемещения воздуха — естественная и искусственная;
по назначению — приточная и вытяжная;
по зоне обслуживания — местная и общеобменная;
по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Существующие виды и подвиды вентиляционных систем

Естественная вентиляция – самый простой вид вентиляции

Естественная вентиляция – самый древний способ проветривания помещений. В ее основу заложены простейшие знания физики. Происходит она природным путем и не требует никакого специального оборудования. Из-за перепада температур воздуха и разного атмосферного давления происходит воздухообмен, что и создает благоприятный микроклимат. Под силой ветра свежий воздух проталкивается внутрь, а загрязненный выводится наружу. Для организации этого процесса существуют воздуховоды. Эти устройства всегда предусмотрены в проектах и закладываются при постройке зданий. Необходимо также учитывать, что нормальное функционирование естественной вентиляции напрямую зависит от строительных материалов. Стены кирпичного или деревянного строения, по сравнению с бетонными, намного лучше пропускают воздух. Панели покрыты слоем цемента и краски, которые уменьшают воздухопроницаемость. Улучшение процесса очистки воздуха происходит только за счет открывания окон в помещениях.

Проветривание — простой способ естественной вентиляции в комнате

Система естественной вентиляции, в которой воздушные массы поступают и устраняются под действием лишь природных условий, называется самопроизвольной. Вторым видом естественной вентиляции является организованная. При ней движение воздуха обеспечивается за счет отверстий. Они специально расположены на разной высоте и имеют разные размеры. В свою очередь, организованная вентиляция делится на ярусную, гравитационную и аэрацию.

Такая система имеет как преимущества, так и недостатки. К первым можно отнести не высокую стоимость и легкость установки. А вот ее полная зависимость от внешних климатических условий – это огромный минус.

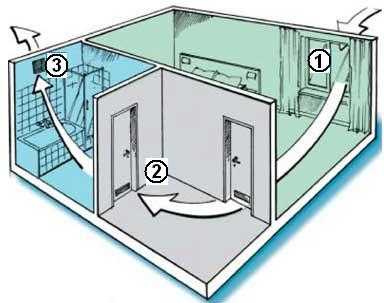

Схема движения воздушного потока внутри дома при естественной вентиляции

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

нет зависимости от времени года и климатических условий;
производится любой, необходимый именно в определенной ситуации, вид очистки;
более дорогой вариант по сравнению с естественной;
большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

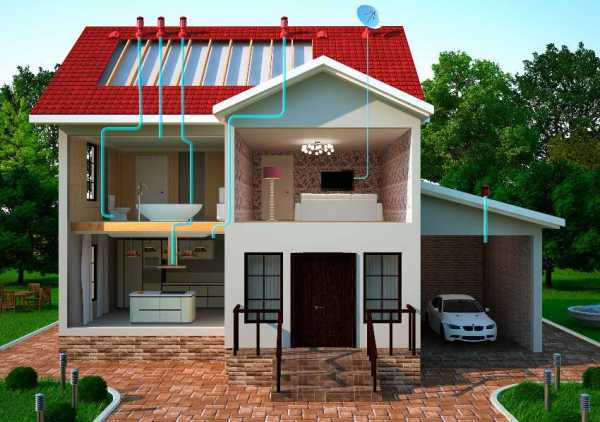

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Все виды приточной вентиляции состоят из:

Приточных вентиляторов – обеспечивают приток воздуха.
Шумоглушителя – понижает уровень шума, создаваемый установкой.
Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
Воздуховодов – каналов, по которым циркулируют воздушные массы.

Вентиляционные каналы спрятаны в подвесном потолке из гипсокартона

Каждая приточная установка может иметь те или иные составляющие в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных компонентов системы.

Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов является основой в таких установках.

Приточно-вытяжная система – наиболее рациональный вид искусственной вентиляции

Наиболее оптимальным видом вентиляции является приточно-вытяжная. Само название говорит о том, что в ней используются как приточные, так и вытяжные установки. Именно такой тип может обеспечить необходимый микроклимат в жилых домах и в производственных помещениях. Нужно помнить, что только их сбалансированная производительность даст положительный результат. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. Иначе процесс будет неконтролируемым.

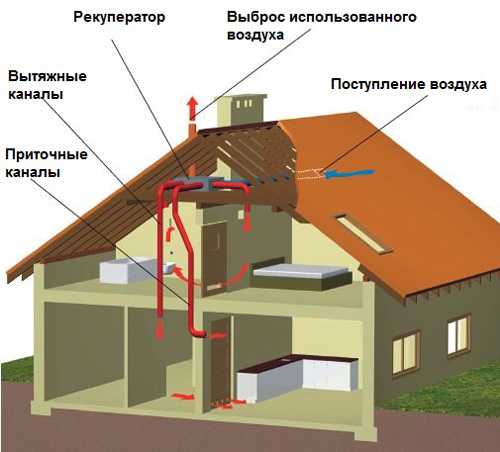

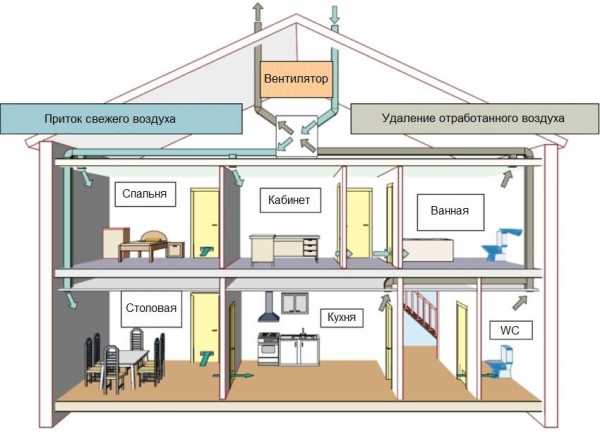

Схема приточно-вытяжной вентиляционной системы частного дома

К видам приточно–вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание происходит непосредственно в помещении. Свежий воздух попадает внутрь с помощью специальных установок диффузоров, перемешивается с уже отработанным и вместе с ним удаляется через специальные клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Установки воздухораспределения монтируются на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более теплый, через вентиляционные отверстия на потолке. Такая процедура создает необходимый воздухообмен.

Установка вентиляционных решеток приточного и вытяжного каналов

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

форма воздуховодов;
используемый для их изготовления материал;
размер сечения устройства.

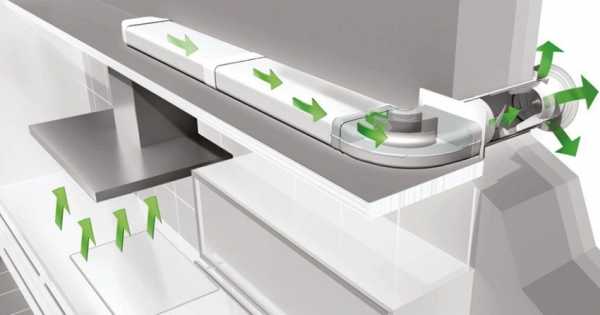

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.

Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.

Круглые – имеют большой диапазон размеров, занимают небольшие площади.

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают необходимую модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с плохой вытяжкой на кухне, отсутствием окон в ванной комнате и туалете. Это приводит к плохому воздухообмену в домах и распространению нежелательных запахов в жилые помещения. В этом случае улучшить микроклимат поможет вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Схема работы вентиляционной установки со встроенным вентилятором

Для максимально хорошей работы вытяжной системы необходимо брать во внимание следующее:

производительность;
шумовые характеристики;
степень защиты от влаги;
степень защиты от высоких температур;
удобная эксплуатация.

На данный момент для помещений с механической вытяжной системой вентилирования существует огромное количество вентиляторов. В большинстве случаев их выбор зависит от их предназначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и туалета, кафе и ресторанов, и много других.

Вентилятор с электронной панелью управления

Местная и общеобменная вентиляция жилых и производственных помещений

По зоне обслуживания виды вентиляции делятся на два класса: местная и общеобменная. Если максимум концентрации вредных выделений приходится на четко определенные зоны помещения, то используется местная вентиляция. Она необходима для удаления загрязнений из зоны конкретного рабочего места, и не дает отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым ярким примером такого вида механической вентиляции является кухонная вытяжка. Такой тип называется местной вытяжной вентиляцией. В производственных цехах эта проблема решается с помощью местных отсосов. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, а холодные вредные газы становятся тяжелыми и опускаются вниз. Местная приточная вентиляция применяется в виде воздушных душей, воздушных оазисов и воздушных завес.

Пример местной вентиляции механического типа — кухонная вытяжка

Если в очистке нуждается не четко определенная зона, то местная система будет малоэффективной. В этом случае используют общеобменную вентиляцию. Она обслуживает все помещение или же значительную его часть. Общеобменная вытяжная система удаляет тепло, газы, влагу, пыль, пары жидкостей и запахи из зданий. Самым элементарным типом такой системы является вентилятор с электродвигателем. Его устанавливают оконном или дверном проеме. Более усложненный вариант – это применение вентиляторов с вытяжным воздуховодом.

Общеобменная приточная система подает чистый воздух и распределяет его по всему объему помещения. Особенностью общеобменной приточной системы можно назвать ее способность компенсировать недостаток тепла. Для этого подаваемый воздух перед подачей нагревается.
Чаще всего из помещения удаляется и подается равное количество воздуха. Бывают случаи, когда извлекается больше, а недостаток компенсируется перетеканием воздуха из соседних помещений.

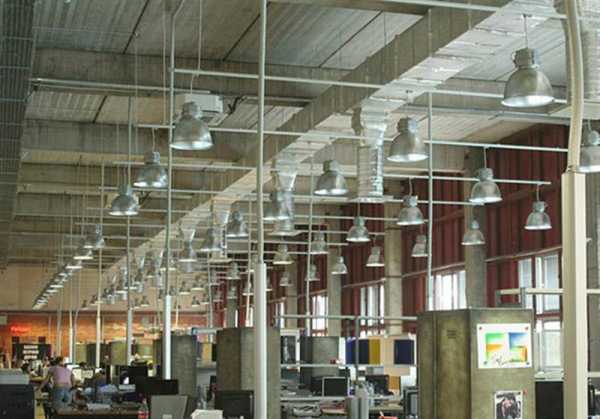

Схема обустройства в офисном помещении общеобменной вентиляции

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

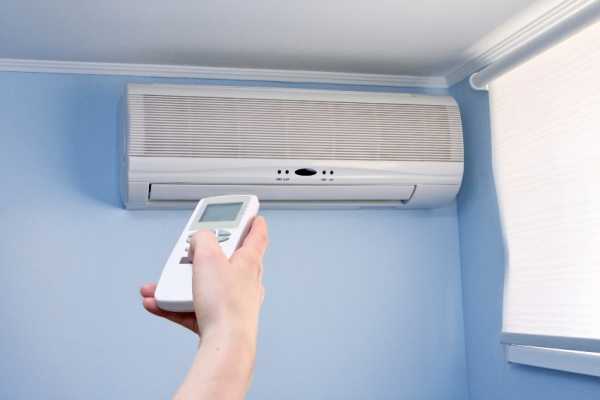

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

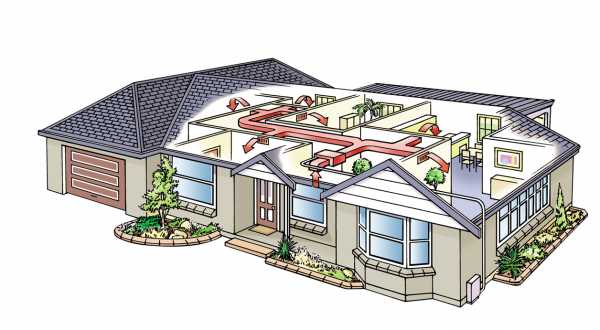

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их основные параметры, можно добиться нужного результата. В строениях с плохой вентиляционной системой существует риск накопления пыли.

Монтаж вентиляционного канала в фальш-короб своими руками

Использование средств бытовой химии, работа бытовых приборов приводят к изменению химических и физических характеристик воздуха. Проектирование любого жилого помещения или производственных строений не обходится без заранее продуманной системы вентиляции.

Правильно спланированная система дает возможность добиться нужных показателей микроклимата. Различные виды вентиляции помещений – жилых, общественных, производственных — имеют свои нормы и требования. Это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет гарантировать стабильно оптимальные условия в любом здании.

ibuildrussia.ru

Классификация систем вентиляции, её виды и назначение

Содержание статьи:

Под вентиляцией в общем смысле подразумевается совокупность устройств, которые в помещении того или иного типа осуществляют качественный воздухообмен для достижения оптимального для человека микроклимата.

Современная вентиляция способна обеспечить постоянную поддержку на качественном уровне основных параметров воздушной смеси в помещениях разнообразного назначения.

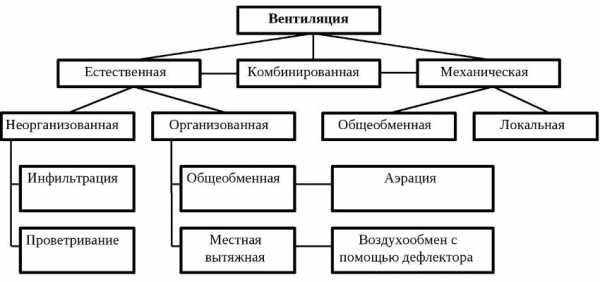

Существующая классификация систем вентиляции

В наше время существует большое количество типов систем вентиляции, что обуславливается разным предназначением помещений, характером проходимого там технологического процесса, разновидность выделений, которые необходимо удалить из воздушной смеси и тому подобным.

В зависимости от этого выделяют следующие виды систем вентиляции:

возникновение давления, что и приводит к перемещению воздушных потоков – с механическим или естественным типом побуждения;
в зависимости от предназначения – вытяжные и приточные;
по зоне своего действия – общеобменные и местные;
зависимо от своих конструктивных особенностей – бесканальные и канальные.

Рассмотрим все вышесказанные виды вентиляции более подробно.

По возникновению давления

Как уже было отмечено, такая классификация подразумевает наличие двух разновидностей: естественной и механической. Ознакомимся с их особенностями.

Вентиляция естественного типа

Действие естественной вентиляции

Движение воздушных потоков в случае применения подобного вида системы осуществляется:

по причине разного уровня температур воздушной среды внутри и снаружи помещения;
как результат разного давления воздуха на нижнем и верхнем уровне;
вследствие воздействия давления потоков ветра.

Аэрация зачастую используется в производственных цехах, где происходят значительные выделения тепла, а концентрация пыли и прочих загрязнений не превышает 30% нормального значения. Ее использование не даст никакого результата в тех случаях, когда по условиям поток наружного воздуха является причиной образования конденсата или тумана, а также если необходима предварительно обрабатывать приточную воздушную смесь.

В помещении с избыточным количеством тепла, воздушная смесь всегда будет теплее той, что находиться снаружи. В результате этого тяжелый воздух снаружи при попадании внутрь будет вытеснять оттуда более легкий теплый воздух. Поэтому в замкнутом пространстве возникнет естественное движение воздуха, что было вызвано избытком тепла наподобие того, что вызывается воздействием вентилятора.

Системы с естественным типом, где движение воздушных потоков осуществляется в результате разного давления воздушного столба, подразумевают, что перепад высоты между местом выброса воздуха и точкой его забора составлял хотя бы 3 метра. Вместе с этим рекомендуется, чтобы воздуховоды, расположенные горизонтально, не превышали 3 метров в длину, скорость движения потока в них – не более 1 метра за секунду.

При воздействии ветрового давления воздушная смесь движется в результате того, что с обращенной к ветру стороне помещения образовывается повышенное, а с противоположной стороны или на крыше – пониженное давление. Если при этом в стенах здания имеют проемы, то с первой стороны воздушный поток будет поступать в помещение, а с другой – выходить из него. При этом скорость движения потока будет зависеть от величины разностей давления.

Такая вентиляционная система очень простая и не подразумевает использования какого-либо оборудования или электроэнергии. Но ее зависимость от скорости ветра и его направления, температуры и некоторых других факторов не позволяет эффективно решить сложные задачи по проветриванию помещений.

Вентиляция с механическим побуждением

Такие типы систем подразумевают наличие специального оборудования – вентиляторов, нагревателей, двигателей, что позволяет перемещать воздушные потоки на большие расстояния. При этом требуются затраты электрической энергии, хотя и ее функциональность не зависит от окружающей среды и ее условий.

Использование таких систем позволяет обеспечить дополнительную обработку воздуха – его нагревание, очистку, увлажнение и тому подобное.

Необходимо отметить, что в действительности чаще всего используется смешанная вентиляция – ее наличие подразумевает применение элементов механической и естественной системы.

Назначение: приточная система

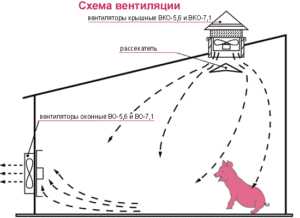

Схема работы приточной и вытяжной вентиляции

Приточные вентиляционные системы применяются для поступления свежего воздуха в проветриваемое помещения вместо выведенного. При ее использовании подаваемая в помещение воздушная смесь может поддаваться дополнительной обработке – нагреванию или охлаждению, фильтрации, увлажнению.

Вытяжная система

Вытяжная система, наоборот – обеспечивает вывод из помещения нагретой или загрязненной воздушной смеси.

Чаще всего используются одновременно и вытяжная, и приточная системы, благодаря чему отработанная воздушная смесь постоянно заменяется свежей.

Но иногда встречается какая-то одна система. В подобном случае воздух попадает в помещение со смежных с ним или снаружи через специальные отверстия в стенах или же удаляется с него наружу или в смежные помещения.

Особенности местной вентиляции

В отличие от всех вышесказанных систем обеспечения вентиляции, которые относятся к общеобменным типам, то есть таким, что проветривают сразу все пространство помещения, местные вентилируют только определенные места.

При этом подобные системы могут как подавать воздух в нужные места – местная система вентиляции приточного типа, так и выводит из них отработанную смесь – вытяжная система.

Местная система приточного действия

Среди приточных систем, используемой в конкретных местах, выделяют:

воздушные души;
завесы;
оазисы.

Первый тип – это сосредоточенный воздушный поток, подаваемый на значительной скорости в конкретную точку помещения, чаще всего – рабочее место.

Завесы используются для создания перегородок из воздуха или же смены направления, в котором движется воздушный поток.

Последний тип – отгороженные от всего помещения участки, в которые направляется поток воздуха невысокой температуры.

Зачастую на производстве используется одновременно общеобменная система – для удаления загрязнений сразу со всего пространства, и местная, обеспечивающая обслуживание отдельных частей помещения.

Вентиляция местного использования

Вентиляция местного назначения на производстве

Подобная система используется тогда, когда полностью локализовано место, где происходит образование загрязнений. При этом практически всегда есть необходимость не допустить перемещение загрязнений на всем пространстве комнаты.

Самую большую эффективность в подобных случаях имеют отсосы – разновидности укрытий-шкафов, боковых отсосов, зонтов, кожухов для всевозможных приборов и тому подобного.

Зачастую их использование отличается высокой эффективностью, поскольку оперативно выводят загрязнения прямо с рабочих мест, предотвращая их появление на остальной части пространства. Поскольку вместе с этим возникает высокая концентрация загрязняющих веществ, работа системы позволяет добиться прекрасного санитарного эффекта, вместе с этим она выводит совсем немного воздушной смеси.

Но системы местного действия не способы решать всех требований, выдвигаемых к вентиляции. Так, далеко не все загрязнения в воздухе локализованы, чаще они рассредоточены по всему доступному пространству. Вместе с этим подача воздушной смеси в отдельные части или же вывод ее из них не обеспечивает достижения требуемых параметров воздушной среды.

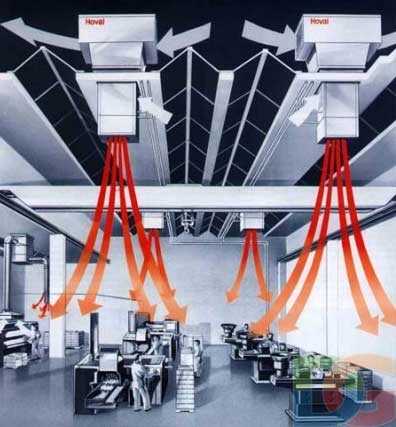

Системы приточного и вытяжного типа для всего пространства

Вентиляция общеобменной разновидности предназначены для работы сразу со всем пространством помещения. Подобных тип устройств обеспечивает поступление внутрь комнаты чистой воздушной смеси снаружи.

Вытяжной тип обеспечивает эффективный вывод использованного воздуха вместе с любыми загрязняющими веществами со всего объема помещения. Самым простым ее примером является обычный вытяжной вентилятор, существует также немало и более сложных приспособлений.

Системы с каналами и без них

Бесканальная система

Независимо от вышесказанных типов используемых систем, все они оснащаются достаточно большим количеством воздуховодов – вентиляция канального типа, также могут вовсе не иметь их – бесканальные системы. Пример последнего типа – обычные вентиляторы, встроенные в перекрытие помещения или его стену. Также к такому типу можно отнести и естественное проветривание, что не предусматривает использование никаких воздуховодов.

Составляющие вентиляции

Как уже отмечалось, любая вентиляция, осуществляющая поступление в комнату свежего воздушного потока, делится на разновидности зависимо от таких характеристик:

по назначению;
места обслуживания;
способу движения потока воздуха;
конструктивным особенностям.

Независимо от типа используемой системы почти все они используют стандартный набор компонентов:

вентиляторы и вентиляционные установки и агрегаты – устройства, которые обеспечивают движение воздуха в любом направлении;
тепловые завесы используются с целью предотвращения прохождения воздушной смеси в определенную зону или смены его направления;
поглотители шума – для тихого функционирования техники;
фильтры и нагреватели воздушного потока – приспособления, предназначенные для очистки и необходимой обработки воздуха;
воздуховоды, по которым движутся потоки воздуха;
регулирующие и запорные устройства, что служат для обеспечения контроля работы всей системы;
распределители воздушного потока, управляющие его передвижением.

Таким образом, существует немало типов систем очистки воздуха, благодаря чему можно обеспечить качественную вентиляцию для любого случая и типа помещения.

strojdvor.ru

Классификация систем вентиляции | Справочник

При всём многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т. п., их можно классифицировать по следующим характерным признакам:

По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.

По назначению: приточные и вытяжные.

По зоне обслуживания: местные и общеобменные.

По конструктивному исполнению: канальные и бесканальные.

Естественная вентиляция

Перемещение воздуха в системах естественной вентиляции происходит:

вследствие разности температур наружного (атмосферного) воздуха и воздуха в помещении, так называемой аэрации;
вследствие разности давлений «воздушного столба» между нижним уровнем (обслуживаемым помещением) и верхним уровнем — вытяжным устройством (дефлектором), установленным на кровле здания;
в результате воздействия так называемого ветрового давления.

В помещениях с большими избытками тепла воздух всегда теплее наружного. Более тяжёлый наружный воздух, поступая в здание, вытесняет из него менее плотный тёплый воздух. При этом в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.

В системах естественной вентиляции, в которых перемещение воздуха создаётся за счёт разности давлений воздушного столба, минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна быть более 3 м, а скорость воздуха в воздуховодах — не превышать 1 м/с.

Воздействие ветрового давления выражается в том, что на наветренных (обращённых к ветру) сторонах здания образуется повышенное, а на подветренных сторонах (а иногда и на кровле) — пониженное давление (разрежение).

Если в ограждениях здания имеются проёмы, то с наветренной стороны атмосферный воздух поступает в помещение, а с заветренной — выходит из него, причём скорость движения воздуха в проёмах зависит от скорости ветра, обдувающего здание, и соответственно от величин возникающих разностей давлений.

Механическая вентиляция

Следует отметить, что в практике часто предусматривают так называемую смешанную вентиляцию, т. е. одновременно естественную и механическую вентиляцию. В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным.

Приточная вентиляция

Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удалённого. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).

Рис. 1. Зонты-козырьки у нагревательных печей: а — у щелевого отверстия при выпуске через него продуктов горения; б — у отверстия, снабжённого дверкой при выпуске продуктов горения через газовые окна.

Вытяжная вентиляция

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязнённый или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учётом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).

Рис.2. Бортовые отсосы.

Местная вентиляция

Местной вентиляцией называется такая, при которой воздух подают на определённые места (местная приточная вентиляция) и загрязнённый воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная приточная вентиляция

Рис. 3. Схема местной вытяжной вентиляции.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всём объёме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Рис. 4. Простейшие схемы вытяжной вентиляции: 1 — утеплённый клапан; 2 — вентилятор; 3 — лопасти вентилятора; 4 — вытяжная шахта; 5 — шибер; 6 — электродвигатель; 7 — вытяжная сеть.

Местная вытяжная вентиляция

Основные требования, которым должны удовлетворять местные отсосы:

Место образования вредных выделений по возможности должно быть полностью укрыто.
Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местных отсосов условно делят на три группы:

Полуоткрытые отсосы (вытяжные шкафы, зонты, см. рис. 1). Объёмы воздуха определяются расчётом.
Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объёмах отсасываемого воздуха (рис. 2).
Система с местными отсосами изображена на рис. 3. Основными элементами такой системы являются местные отсосы-укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ — вытяжная шахта.

При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трёх пылеуловителей (фильтров).

Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удаётся достичь хорошего санитарно-гигиенического эффекта при небольшом объёме удаляемого воздуха.

Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объёме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, то же самое, если работа производится на всей площади помещения или её характер связан с перемещением и т. д.

Общеобменные системы вентиляции — как приточные, так и вытяжные, — предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объёму вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удалённых местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчётных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объёма приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси (рис. 4), расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

Когда вредными выделениями в цехе являются тяжёлые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В некоторых случаях установка имеет протяжённый вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/м2, то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

В определённых случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Канальная и бесканальная вентиляция

Системы вентиляции имеют разветвлённую сеть воздуховодов для перемещения воздуха (канальные системы), либо каналы (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т. д. (бесканальные системы).

Таким образом, любая система вентиляции может быть охарактеризована по указанным выше четырём признакам: по назначению, зоне обслуживания, способу перемешивания воздуха и конструктивному исполнению.

Системы вентиляции включают группы самого разнообразного оборудования:

1. Вентиляторы:

осевые вентиляторы;

радиальные вентиляторы;

диаметральные вентиляторы.

2. Вентиляторные агрегаты:

канальные;

крышные.

3. Вентиляционные установки:

приточные;

вытяжные;

приточно-вытяжные.

4. Воздушно-тепловые завесы.

5. Шумоглушители.

6. Воздушные фильтры.

7. Воздухонагреватели:

электрические;

водяные.

8. Воздуховоды:

металлические;

металлопластиковые;

неметаллические.

гибкие и полугибкие.

9. Запорные и регулирующие устройства:

воздушные клапаны;

диафрагмы;

обратные клапаны.

10. Воздухораспределители и регулирующие устройства воздухоудаления:

решётки;

щелевые воздухораспределительные устройства;

плафоны;

насадки с форсунками;

перфорированные панели.

11. Тепловая изоляция.

es.novosibdom.ru

Типы систем вентиляции

Система вентиляции — это необходимое устройство для жилых домов, офисных помещений, государственных учреждений и промышленных сооружений. В случае отсутствия вентиляции в воздухе обычно увеличивается концентрация вредных веществ и двуокиси углерода. Это влияет на самочувствие человека, снижает работоспособность и провоцирует вирусные заболевания.

На самом деле системы вентиляции воздуха имеют достаточно сложную конструкцию и могут варьироваться в зависимости от особенностей помещения. Их можно условно разделить на шесть основных групп:

Естественная вентиляция.

Этот вид вентиляции основан на разности температур между комнатным воздухом и наружным, а также силой ветра. Ветер создает давление с одной стороны здания и вгоняет воздух внутрь помещения. В это время с подветренной стороны воздух выходит.

Эффективность такого воздухообмена целиком зависит от материала, из которого сооружено здание. Естественная вентиляция хорошо работает в кирпичных и деревянных сооружениях. Закраска стен, цементная штукатурка или бетонные стены ухудшают прохождение воздуха.

Механическая вентиляция.

Данные системы вентиляции функционируют с применением специального оборудования. Всевозможные вентиляторы, пылеулавливатели, электродвигатели и прочие приборы позволяют создавать потоки воздуха и перемещать их на определенные расстояния. Они работают на электрической энергии. В случае необходимости такие приборы могут обрабатывать воздух, делая его чище, прохладнее, более сухим или более влажным.

Приточная вентиляция

Это одна из разновидностей механической вентиляции. Приточная система служит для подачи чистого воздуха в помещение, а также для удаления отработанного. Система нагнетает воздух с улицы, доводя его до необходимого состояния: очищает от запахов, увлажняет либо подсушивает.

Местная вентиляция

Местным называется такой тип вентиляции, при котором воздух подают локально, на определенные места. Загрязненный воздух при этом удаляют тоже только из определенных мест, где повышена его «загрязняемость» (например, туалет или место для курения).

Местная вентиляция в сравнении с обычной более экономна.

Местная вытяжная вентиляция

Этот вид применяется в том случае, если имеются локализованные места выделения веществ, загрязняющих воздух (дым, газ, пыль), чтобы избежать их распространения.

Местную вытяжную вентиляцию лучше всего использовать с другими видами вентиляционных систем, потому что в одиночку она не решит вопрос проветривания всех помещений.

Общеобменная вентиляция

Системы общеобменной вентиляции бывают приточными и вытяжными. Их главное предназначение – обеспечение полного проветривания помещения. Общеобменная вентиляция равномерно подает, распределяет и удаляет воздух из помещения.

Общеобменная приточная вентиляция помогает в контроле и удалении лишней влаги, тепла и вредных газов из помещения.

Вытяжная общеобменная вентиляция представляет собой отдельный вентилятор, который расположен в окне или специальном отверстии в стене и работает с помощью электродвигателя.

Все системы вентиляции подразделяются на те, которые имеют большую и сложную сеть воздуховодов, и те, в которых таких каналов нет совсем.

Что нужно знать о вентиляции автосервиса?

klivent.biz

РубрикаРазное
