Соединение бруса между собой: виды и преимущества

При возведении дома вопросы возведения фундамента дома, строительства стен, установки окон и дверей многим уже понятны, то аспекты устройством полов нужно рассмотреть отдельно, формированием перекрытий и созданием крыши.

Чаще всего эти работ связаны с применением деревянных конструкционных материалов. При этом важно правильно выполнять способы соединения бруса, его крепление в пространственных трехмерных конструкциях здания. Рассмотрим последовательно выполнение основных плотницких работ при строительстве дома.

Размеры исходного материала

Объем работ с древесиной бывает весьма значительным. Поэтому важно уметь представлять технологию использования леса. Чаще применяют доски или брус. Грань между доской и брусом мала. Принято называть брусом доски, в которых отношение толщины к ширине менее 0,7. Например, толщина 25 мм и ширина 100 мм дают отношение – 0,25. Но, если взять материал с толщиной 70 мм и шириной 100 мм, получим отношение 0,7. Обычно такой пиломатериал уже называют брусом.

Рис. 1 Конструкция деревянных полов: а – неутепленный пол: б – утепленный пол; 1 – опора под лаги; 2 – гидроизоляция; 3 – лага; 4 – доска чистового пола; 5 – доска чернового пола; 6 – нижняя пароизоляция; 7 – утеплитель; 8 – верхняя пароизоляция

Но вернемся к технологии их использования при строительстве дома. При создании пола нужно обеспечить прочность для последующей эксплуатации, а также предотвратить тепловые потери. Пол может быть неутепленным, а также с различной степенью утепления. На рис. 1 показаны варианты пола. За счет укладки утепляющих материалов тепловые потери снижаются в разы, чем ниже теплопроводность утеплителя и больше его толщина, тем меньше тепловые потери в окружающую среду. Немаловажно обеспечивать еще и пароизоляцию, используя специальные материалы. Тогда внутрь утеплителя не будет проникать влага, что обеспечит неизменность свойств тепловой изоляции.

Из представленного рисунка видно, что лаги и доски пола соединяются встык. При этом обе стыкующиеся поверхности прилегают друг к другу. Соединение называется впритык и выполняется гвоздями. При этом важно, чтобы гвозди забивались не перпендикулярно к поверхности, а под некоторым углом, что повысит прочность деталей в единой конструкции. Правда, следует отметить, что в последние годы на смену гвоздям приходят саморезы. Их легко вворачивают, используя шуруповерты. Такие соединения могут стать разборными. Поэтому их чаще используют строители, гарантирующие высокое качество выполнения работ.

При формировании перекрытий требования к прочности соединений выше, так как теперь вся конструкция располагается над головой будущих жителей дома.

Стыковка бруса в полдерева

Здесь способы соединения бруса более разнообразны. Рассмотрим стыковку в полдерева (рис. 2). Выполняется разметка каждого из сопрягаемых брусьев, затем удаляется ненужная половина будущего соединения. Здесь кроме гвоздей и саморезов уже может быть использован клей. Склеенная поверхность обладает более высокой прочностью, а при использовании водостойких клеев будет обеспечена и гарантированная долговечность. Крепление пиломатериалов вполдерева широко используется при строительстве домов.

Рис. 2 Соединение пиломатериалов вполдерева

Соединение на ус

В случаях, когда нужно придать готовому изделию высокие потребительские свойства, а также придать определенную элегантность, выполняется соединение на ус (рис. 3). При строительстве дома для придания дверям и окнам лучшего эстетического вида используется именно такой способ стыковки наличников. При этом заготовки выпиливаются под углом 45°, а потом их тщательно подгоняют при сборке узла.

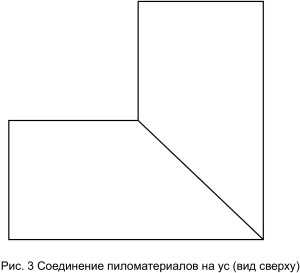

Рис. 3 Соединение пиломатериалов на ус (вид сверху)

Иногда возникает необходимость усилить соединение на ус. Тогда с невидимой стороны выбирается часть древесины, куда вставляется усиливающая закладная деталь. Ее обычно приклеивают изнутри.

Соединение в четверть

При настилке полов для усиления стыков, а также для придания большей прочности, предотвращению продувания пола используется соединение в четверть (рис. 4). Для изготовления четвертей используют специальные рубанки, которые снимают с края доски часть древесины. Крепление, как и в предыдущих случаях, выполняется гвоздями или саморезами.

Рис. 4 Соединение в четверть

Соединение бруса в шпунт

Строители предпочитают для настилки деревянных полов использовать соединение в шпунт (рис. 5). Здесь больше поверхностей сопряжения. Сам стык получается весьма прочным. Через некоторое время после выполнения работ шпунтованное крепление за счет внутренних напряжений, возникающих при высыхании дерева, дополнительно усиливается. Для обеспечения этого эффекта паз делают несколько меньше по высоте, нежели сам шпунт.

Рис. 5 Соединение пиломатериалов в шпунт

Подобные щиты из шпунтованных деталей применяют не только при настилке пола. Такие крепления используют и при изготовлении наборных деревянных дверей. Двери по прочности практически не уступают металлическим, а при использовании специальных бронированных накладок на замках и торцах деревянным дверям подобного типа отдается предпочтение.

Соединение с потайным шипом

Скрытое соединение деревянных деталей выполняется с потайным шипом (рис. 6). В одной из деталей вырезается отверстие, для большей прочности стыка его делают прямоугольным. Но допускается изготовление отверстия и методом сверления – круглым. В сопрягаемой детали вырезается шип, форма которого полностью соответствует имеющемуся отверстию.

Плотники идут на небольшую хитрость – шип делают чуть больше самого отверстия. Крепление выполняется с «натягом», что повышает прочность состыкованных деревянных деталей. При строительстве дома, задумываясь как крепить брус к брусу, иногда делают не одно отверстие, а несколько. Соответственно, используют и несколько шипов. В этом случае прочность соединения уже соответствует прочности самой древесины.

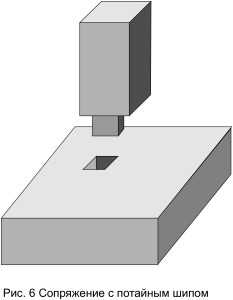

Рис. 6 Сопряжение с потайным шипом

Виды соединения бруса предусматривают и использование вспомогательных деталей. Особенно много подобных креплений выполняется при монтаже крыши дома. Здесь нужно связывать стропила между собой. Поэтому используют строительные скобы, которые забивают в два сопрягаемых бруса. Для большей прочности часто на один стык забивают несколько скоб, располагая их в разных плоскостях.

Способы соединения бруса постоянно улучшаются. В последние годы в строительстве стали широко применять и силовые уголки. Это вспомогательные элементы, которые используют для пространственного крепления деревянных деталей между собой. В качестве фиксаторов обычно применяют саморезы, которые вкручиваются в древесину на всю толщину.

При строительстве дома решаются сложные инженерные задачи по формированию разных видов соединений, способов укладки отдельных деталей в создаваемой конструкции, а также крепление элементов тем или иным видом фиксации между собой.

Современные инструменты, которыми пользуются строители, позволяют выполнять любые виды соединения бруса, разного типа и способов крепления.

brusgid.ru

Соединение бруса — типы крепления профилированного и клееного бруса

При строительстве сруба из бруса важным этапом является соединение двух звеньев между собой. Соединить брус нужно в нескольких случаях: угловые соединения, удлинение отдельного звена в длину. Соединения бруса во всех ситуациях требует знаний и навыка. Чтобы правильно сделать соединение бруса, узнать какие варианты бывают в продольном и угловом, т-образном случаях, дочитайте эту статью до конца.

Соединение бруса

Виды соединений

Соединения бруса в углах и по длине выполняется по нескольким различным методикам. Каждая из них имеет свои особенности плюсы и минусы.

Сращивание бруса не сильно отличаются от бревенчатых, но имеют ряд своих тонкости. Для углов используют способы узлов: с остатком и без остатка, для т-образного и в длину: замковое и простые. Есть стыковки вертикальные и горизонтальные.

Все варианты и угловые и продольные и вертикальные по узлам делятся на виды: В чашу, в лапу, в стык, коренным шипом и т.д. Все они подходят под строительство дома из бруса.

Крепление в чашу

Соединение в чашу

Такое соединение материала между собой выполняется при помощи конструкции пазов и только для угловых вариантов. Эти пазы могут быть: двухсторонними, односторонними и четырехсторонними. Для такого крепления в брусе делают вырубки с одной стороны (сверху или снизу). Делается вырубка параллельно сечению материала. Так соединяют не только простой брус, но и клееный и профилированный.

Крепление в лапу

Это крепление подразумевает пропил пазовой системы с двух сторон деревянного пиломатериала на 1/4 от сечения. Это кропотливая работа требует внимания и точности, поэтому делают ее долго. А брус не должен иметь такие недостатки как трещины и червоточины.

Если система четырехсторонняя, то пропилы выполняются со всех сторон бруса. Такая стыковка считается одной из самых прочных.

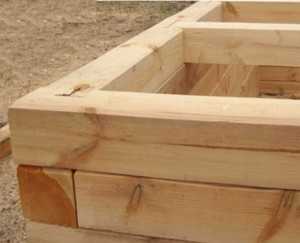

Крепление встык

соединение в стык по углам

По производительности самый быстрый вариант скрепления материала это встык. Конструкция состоит из двух брусков, которые прикладывают друг к другу и скрепляют при помощи железных пластин. Крепиться конструкция строительными скобами или длинными гвоздями. Но такое соединение будет прочным, только если мастер имеет соответствующий навык и работа выполнена тщательно. В противном случае герметичности у конструкции нет, и потери тепла в доме увеличиваются.

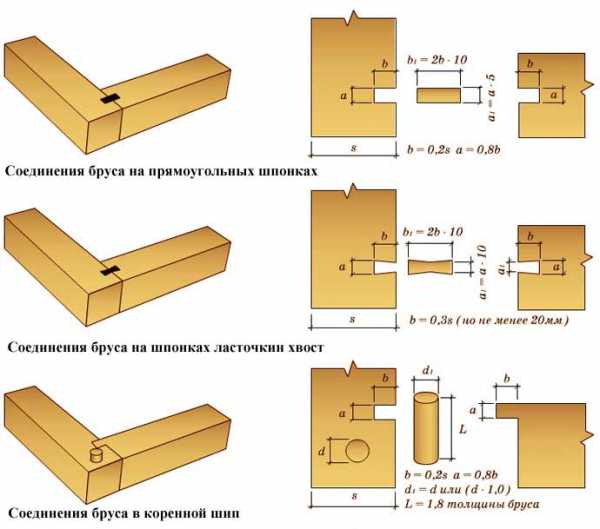

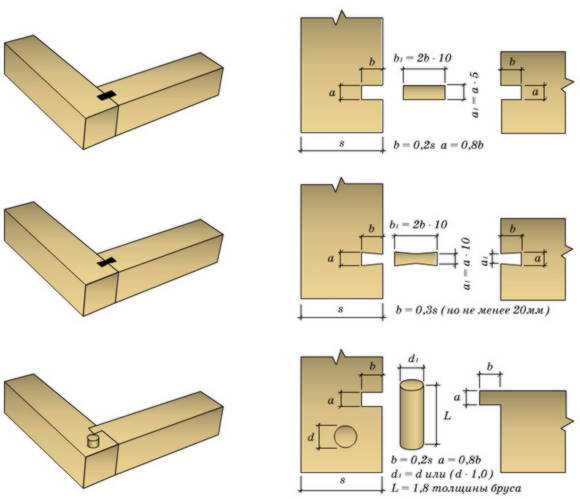

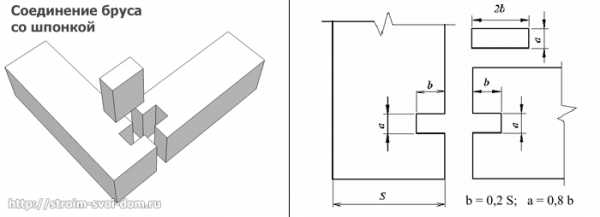

Крепление при помощи шпонок

Соединение при помощи шпонки

Можно скрепить брус при помощи шпонок. Шпонки это клинышки, которые вколачиваются в специально выпиленное соединение. Прочность узла при помощи шпонок зависит от качества клинышка. Бывают шпонки: поперечная, продольная и косая. Косую используют профессионалы. Несмотря на высокую прочность, выполнить такую связку своими руками не просто.

Крепление при помощи коренного шипа

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Сращивание в замок и простое

Все узлы стыковки пиломатериала между собой можно разделить на: в замок и простые. Замковые типы считают более прочными, но выполнить их самостоятельно сложно. Используют замковые узлы для скрепления, как в углах, так и по длине.

Типы соединений замками подразделяются на способы:

  1. Простой замок (накладной).
  2. Накладной замок с шипом.
  3. Замок с прирубкой.
  4. Накладной замок с углом
  5. Сковородник.
  6. Замок натяжной.

Замковые узлы снизят усадку сруба из бруса и более прочные, часто используются например под строительство дома из клееного бруса.

К простым узлам относятся варианты: в стык (о нем мы уже говорили) и «в пол дерева».

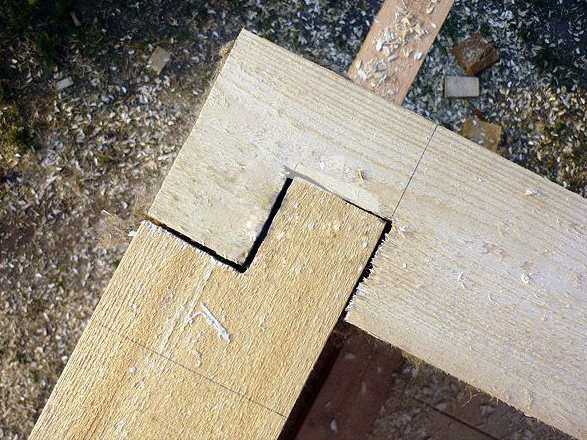

Стык в пол дерева уже названием говорит о своей конструкции. В брусе под 900 выпиливают половину сечения. Сбирают это сращивание при помощи шпонок, отверстия под которые делают перед укладкой.

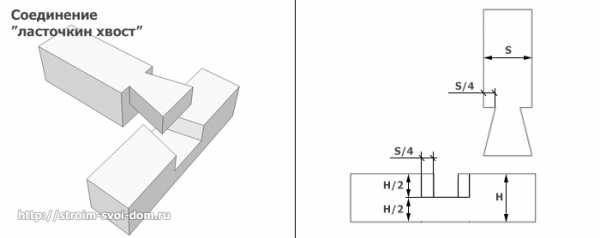

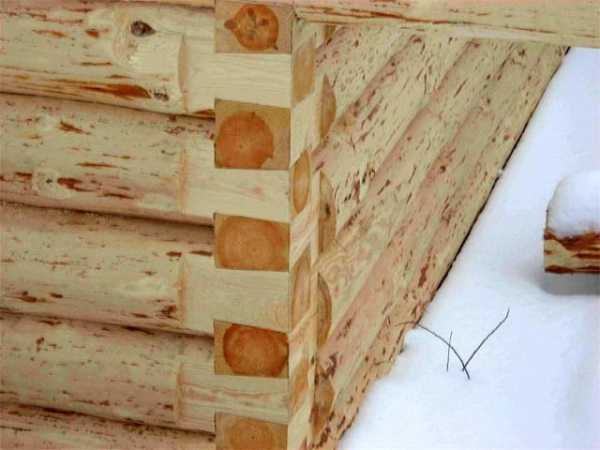

Популярно скрепление «ласточкин хвост» по надежности одно из самых прочных . Его можно отнести к сращиванию в коренной шип, отличие лишь в выступе который имеет не прямые формы а трапециевидные. Паз тоже выполняется под него.

Еще одна разновидность узла «ласточкин хвост в лапу». В торце дается сразу несколько трапециевидных выпилок. Но выполнить такое соединение сложно, поэтому применяют его редко.

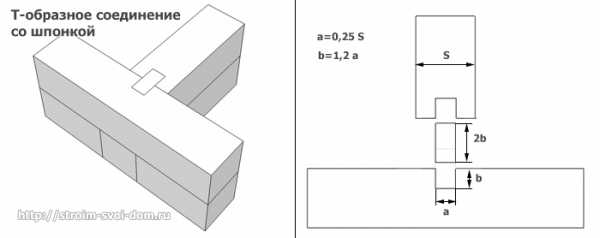

Т-образное сращивание

Т-образное крепление

Т-образное сращивание применяют ко всем видом пиломатериалов, так как формировать внутренние стены подразумевает любое строительство дома из профилированного бруса. Так же т-образное крепление используется для присоединения вертикального деревянного бруса к горизонтальному. Для выполнения такого вида стыковок применяют:

  1. Симметричный шип (трапециевидный), глухое и нет.
  2. Прямой шип.
  3. Замок с пазом.
  4. Соединение в коренной шип.
  5. Сковороднем
  6. Полусковороднем и т.д

Для выполнения такой работы не обязательно приглашать специалистов, так как понадобятся простейшие инструменты: деревянные нагеля, электролобзик, бруски. Особенно популярно такое соединение у профилированного и клееного бруса, так как работать с материалом проще.

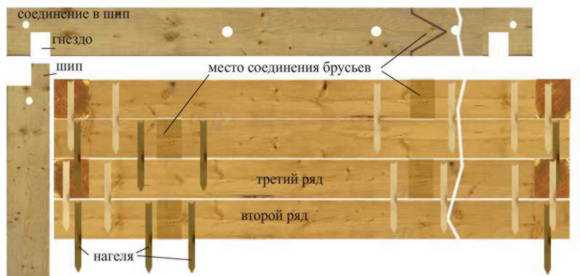

Сращивание по длине

Такие варианты характерны для пиломатериала, если стена дома имеет нестандартную длину. Например, ширина дома 3 м, а длинна 10 м. Стандартная длина бруса 6 м, выходит нужно нарастить на 4 м.

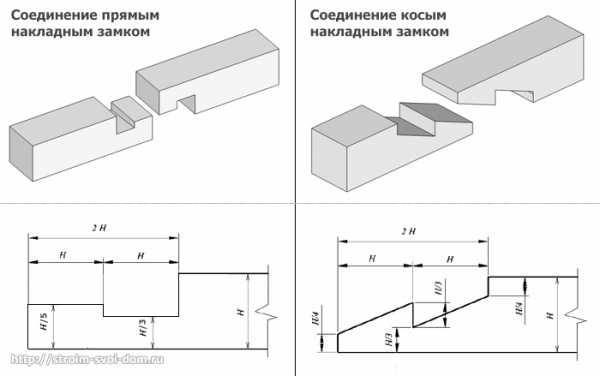

Для такого сращивания используют узлы: в»пол дерева», косой замок, шип с нагелями продольный, коренной шип. Для укрепления и увеличения жесткости конструкцию прошивают нагелями или другими видами крепежа. О крепеже для бруса можно прочесть ТУТ.

Прошивку осуществляют на этапе монтажа. На торце каждого звена делается паз или шип, в случае с шпонкой два паза. Соединять нужно плотно, предварительно утеплив каждый стык.

Крепить в «пол дерева» несущие стены не рекомендуется. Для таких стен подойдет «коренной шип», «ласточкино гнездо», либо косой замок. Подробнее о этих продольных соединениях бруса мы уже говорили ТУТ.

Соединение углов сруба

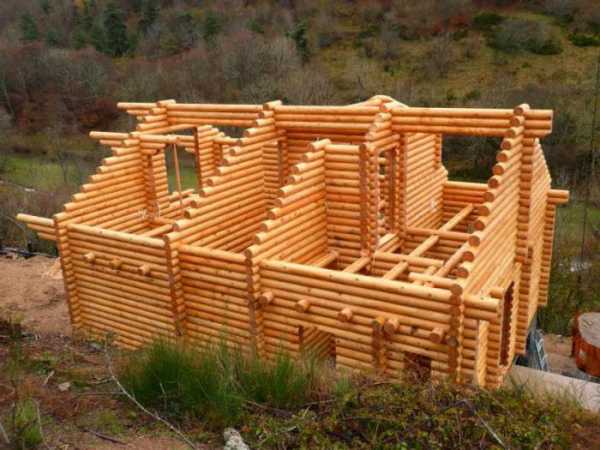

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

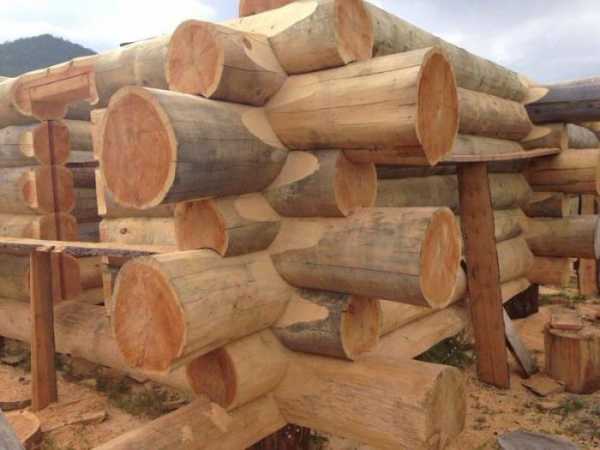

Способ соединение с остатком

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Конструкция состоит из выпиленных чаш, в каждой из которых делается выступ, который находится поперек выпила. А в другом бруске делают паз, который соответствуют этим выемкам.

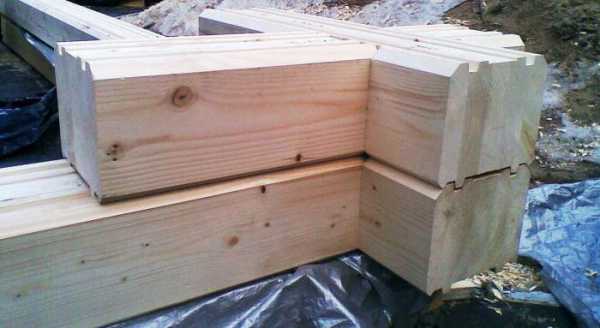

Соединение углов без остатка

Соединение без остатка

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант в чашу.

Чаши в брусе делают на специальном станке чашкорезе или вручную при помощи пилы. У специалистов есть мобильный чашкорез им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Наиболее сложным считается соединение угла «в охряп». Для формирования такого типа узла в брусе делают выемки в двух сторон.

Если сравнивать с основными видами соединение «в охряп» то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил, заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

o-bruse.ru

Типы соединений брусьев во время строительства брусчатого дома – краткие описания.

В этой статье мы рассмотрим лишь несколько типов соединений бревен или брусьев во время возведения деревянных зданий различного назначения. Мы выбрали наиболее часто используемые соединения, всего их существует очень большое множество принципиально различных видов, а каждый вид может иметь несколько технологических разновидностей.

Необходимость соединять обрезной брус между собой возникает в двух случаях: во время рубки угла строения или во время необходимости наращивания брусьев по длине. В обоих случаях строители используют разные приемы, мы рассмотрим наиболее простые и применяемые из них. Начнем с угловых соединений.

Типы угловых соединений

В большинстве случаев угловые соединение существенно отличаются от существующих методов стыковки брусьев в продольном направлении. Угловые соединения могут быть без остатка (закрытые) и с остатком (открытые). Угол здания во время рубки без остатка получается вровень с несущими стенами, рубка с остатком предполагает, что брусья в углах будут несколько выступать за линии стены.

Соединение с остатком в обло (в чашу)

Наиболее простой вариант, в верхней части бревна вырубается чашеобразное углубление глубиной в половину толщины бревна, в него вставляется следующее бревно, имеющее в верхней части вырубленную чашу и т. д. Угловое соединение в обло (в чашу) может выполняться в полдерева, в заваленный гребень и в курдюк. Самым простым способом считается чаша в полдерева. Для повышения плотности прилегания бревен в верхней части нужно вырубить дополнительный продольный паз. Венцы устанавливаются последовательно, вырубка чаш выполняется предварительно на земле, устанавливаются уже полностью подготовленные конструкции. При втором способе в дне чаши оставляется выпуклый гребень, сверху второго бревна вырубается укладочный паз под размеры гребня. Соединение получается прочнее, есть возможность дополнительного утепления. Самым сложным способом соединения в чашу считается соединение в курдюк. На дне чаши оставляется прямоугольный выступ, верхнее бревно имеет соответствующее углубление. Соединения самое прочное и обладает максимальной герметичностью.

Виды соединений в чашу

Соединение в чашу имеет еще разновидность – в «охлоп». Эта технология раньше применялась в районах Сибири, разница в том, что чаша рубится не сверху бревна, а снизу, во время сборки венцов бревна падают в нее и «хлопают». Еще один вариант рубки в чашу – в охряп. Особенность в том, что сверху и снизу бревен рубятся дополнительные выемки на глубину ¼ диаметра, это промежуточный вариант соединения между углами с остатком и традиционными углами.

Угловые соединения без остатка

Используются два метода соединений – в лапу и в ласточкин хвост. Угол, срубленный в лапу, довольно простое соединение, но у него есть большой недостаток – невысокая прочность и герметичность.

Лапа с присеком

Для того чтобы повысить прочность соединения на лапе делают шипы и гнезда, которые профессионалы называют присеками. Но при помощи присеков нельзя повысить плотность, продуваемость остается довольно высокой. Для того чтобы улучшить показатели по теплосбережению плоскости лапы делают под уклоном, такое соединение называется ласточкин хвост.

Венцы сруба прочно удерживаются между собой наклонными плоскостями, узел существенно повышает свою герметичность.

Еще один способ углового соединения без остатка – соединение по принципу шип-паз. Есть два подвида таких соединений: на шпонках и в коренной шип. Второй метод более надежный, его применяют чаще, чем первый способ. В одном брусе делают паз, во втором шип, размеры между ними согласуются, для дополнительного утепления в соединение ложится утеплитель. Прочность соединения во многом зависит от точности разметки.

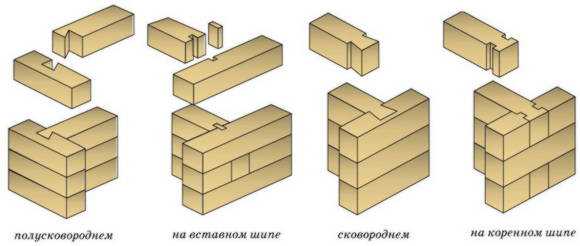

Соединения Т-образных стен сруба

Такие стены могут быть несущими межкомнатными перегородками или обыкновенными перегородками. Существует несколько разновидностей соединений:

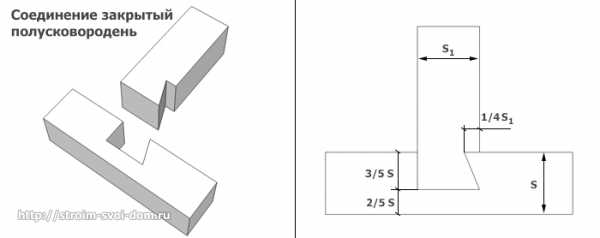

  • Полусковородня – при помощи прямоугольного трапециевидного шипа.
  • Сковородня – шип имеет вид симметричной трапеции.
  • Замочный паз со вставным шипом.

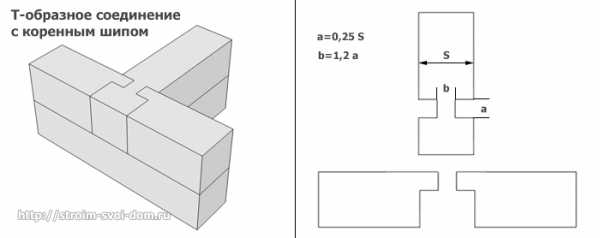

  • Замочный паз с коренным шипом.

Конкретный выбор соединения производится с учетом условий эксплуатации и максимальных расчетных нагрузок. Следует иметь в виду, что от правильного выбора типа соединений во многом зависит устойчивость конструкции.

Соединение Т-образных стен

Виды соединений шип-паз

Использование нагелей

Очень важный момент во время возведения домов из бруса. Нагели делают строения устойчивыми к горизонтальному смещению, дополнительно предохраняют брус от явлений кручения во время высыхания строения. В угловых узлах нагели нужно ставить на каждый венец. Укрепление нагелями стен выполняется через два-три венца, расстояние между нагелями 1,5÷2,0 метра. Конечно, ели стена короче, то нагеля нужно устанавливать намного ближе. В обязательном порядке нагеля устанавливаются по периметру дверных и оконных проемов.

Типы нагелей и методы их установки

Соединение сруба нагелями

Нагель – деревянный или металлический стержень, который вставляется в специальные отверстия в брусьях. Диметр нагеля выбирается с учетом линейных параметров брусьев, максимальной расчетной нагрузки и материала исполнения. Металлические нагели имеют высокие показатели физической прочности, в связи с этим диаметр у них небольшой. Деревянные нагеля имеют показатели прочности ниже, их диаметр значительно больше. Чаще всего деревянные нагели точат из березы, для металлических используют строительную арматуру или металлические трубы.

Нагель в отверстие бревна должен входить свободно, но без шатаний. Небольшой зазор нужен для того, чтобы он мог свободно скользить во время естественного движения венцов сруба в период высыхания. С этой же целю глубина отверстий под нагелями должна на 2÷3 сантиметра превышать длину стержней. В противном случае некоторые венцы могут провисать. Один нагель может фиксировать два-три венца, установку производят в шахматном порядке. Таким образом конструкция становится более прочной, горизонтальные смещения строения становятся невозможными.

elka-palka.ru

Основные виды соединения бруса — СК БрусДом

Главнейшим этапом строительства деревянного дома является возведение сруба. И перед тем, как приступать к строительству, необходимо знать различные варианты соединения бруса. Все они описаны в ГОСТ 30974-2002 Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкции, размеры.

Если говорить об угловых соединениях, то их можно поделить на четыре главных типа:

  • без остатка,
  • с остатком,
  • встык,
  • Т-образные.

Остаточные

Остаточные, в свою очередь, делятся на соединения:

  • в чашу
  • в обло с замочным пазом

Соединение «в чашу» осуществляется за счет применения замочных пазов, которые можно поделить на несколько видов: односторонние, двухсторонние, четырехсторонние. Такой вид соединения предусматривает наличие перпендикулярного паза, как правило – с верхней стороны. Такой паз должен обязательно подходить по ширине перпендикулярному сечению бревна. Такое крепление бруса предусматривает затрату минимума усилий, а также времени.

Двусторонний пазовый замок уже предусматривает пропилы с двух сторон: и сверху, и снизу. Такое соединение является очень качественным, но оно требует огромного опыта строителей.
Четырехсторонний замковый паз выпиливается со всех сторон бревна. Этот вариант позволяет достичь максимальной прочности сруба. Наличие пропилов со всех сторон гораздо упрощает возведение сруба, ведь венцы складываются как конструктор.

Безостаточные

Соединение в лапу от мастера к мастеру имеет свои нюансы, однако главная его особенность заключаются в том, что бревна не выступают за пределы углов сруба.

Встык

  • на шпонках
  • с коренным шипом

Самым простым и в то же время быстрым вариантом соединения бревна является соединение встык. Прочность такого соединения угла очень сильно зависит от мастерства плотника. Кроме того, здесь необходимо наличие достаточно ровной поверхности.

При шпоночном типе для прочности угла, как правило, применяют клин, изготовленный из твердых пород. Шпонка помогает предотвратить движение стыков конструкции. Она может быть поперечная, продольная и косая. Естественно, что самой сложной является установка косой шпонки, но она также является и самой прочной. Одним из видов шпоночного соединения является знаменитый «ласточкин хвост».

Т-образные

  • в  обло с замочным пазом
  •  в чашку
  • симметричным трапециевидным шипом
  • прямоугольным трапециевидным шипом
  • соединение прямым пазом

Теплый угол

Отдельно вынесем «Теплый угол». Его принято считать очень эффективным и теплоемким. При таком соединении в одном из брусьев выпиливают паз, в то время, как на другом вырубают шип под размер этого паза. В стык принято класть межвенцовый утеплитель, в качестве которого успешно можно использовать растительный войлок. Очень важно, чтобы такое соединение было достаточно плотным, ведь только тогда потери тепла будут минимальными. Часто для улучшения прочности такой конструкции ряды бревен чередуют шипами и пазами, а также забивают в их стык круглую деревянную шпонку.

Смотрите также:

sk-brusdom.com

некоторые особенности, методы и типы

Когда строится сруб дома или деревянной бани, то главной технологической операцией является соединение бруса. Поэтому каждому, кто начинает такое самостоятельное строительство, необходимо хотя бы теоретически иметь понятие о том, какие существуют типы соединения бруса.

Каким бы способом не соединялся брус главное чтобы соединение было качественным, гидроизолированным и утепленным.

Потребности в соединении появляются, когда рубится угол, когда необходимо нарастить брусья в длину. Это происходит при недостаточности габаритов стандартного изделия. В каждом случае используются самые разные приемы. Давайте познакомимся с основными типами таких подходов.

Угловые соединения и их разновидности

Такой метод соединения бруса, когда вырубается угол сруба, имеет большое отличие от методов стыковки брусьев. Много лет назад на Руси строители, когда возводили деревянные постройки, применяли только бревна.

О брусе узнали намного позднее, когда была разработана технология различных методов обработки дерева. Можно считать, что технология укладки бревен имеет богатую историю. Начнем знакомство с нее. Известные методы угловых соединений брусьев появились из методов, которые применялись в бревенчатом строительстве.

Вернуться к оглавлению

Известные методы и типы получаемых соединений

Сегодня соединение брусьев производится двумя известными методами:

Схема соединения бруса по длине.

  • без остатка;
  • имеющие остаток.

Когда выполняется рубка бревен без остатка, результатом становятся ровные углы. Когда возводятся стены с применением метода «с остатком», то согласно технологии предусмотрено, чтобы деревянные концы брусьев имели небольшое выступание за перпендикуляр стены.

Это оказывает большое влияние на общую материалоемкость конструкции. Дело в том, что данная конструкция требует применение брусьев на полметра длиннее, чем когда рубятся брусья без остатка.

Но углы, имеющие остаток, обладают хорошей защитой от непогоды. Это стало возможным из-за имеющихся размеров бревен. Вдобавок ко всему подобный сруб намного устойчивее.

Вернуться к оглавлению

Соединение бруса с применением способа «с остатком»

Подобное соединение имеет три разновидности:

  • «чашу»;
  • «в скрап»;
  • «в охлоп».

Самым простейшим соединением бруса строители считают вариант «в чашу».

Принцип такого метода основан на вырубке вверху бревна чаши, имеющей вид круга, ее еще называют «обло». На древнерусском языке «обло» обозначало «круглый».

Затем в изготовленную чашу производилась укладка поперечного бревна, имеющего, в свою очередь, аналогичную подготовленную чашу вверху бруса. Известное соединение бревна, относящееся к типу «в обло», имеет несколько разновидностей:

Схема соединения новых и старых брусьев: А – соединение новых закладных брусьев «в четверть»; Б — соединение нового закладного бруса со старым – «в лапу».

  • «заоваленный гребень»;
  • «полдерева»;
  • «курдюк».

Простейшим, достаточно легким является соединение чаши по принципу «в полдерева». Для получения хорошей плотности укладки в каждом брусе имеется вверху сделанный продольный паз. Когда укладка закончена, поперечное бревно хорошо закреплено, начинают устанавливать следующее бревно. Для этой цели и создали продольный паз, получивший в некоторых случаях название укладочного. Перед установкой его наполняют утеплителем, обычно льноватином, а затем кладут следующий брус.

Возникает вопрос, как можно сделать более прочное соединение бруса? Во время сборки укладка бревна делается сверху с применением нагелей, которые крепятся на нижний брус. Деревянная шпонка с круглым сечением называется нагелем. Подобный способ соединения создает устойчивость стен по вертикали.

Когда происходит соединение бревна по методу «с остатком», у чаши дно имеет маленький овальный гребень. В его задачу входит точное повторение очертаний сделанного укладочного паза, находящегося в этом случае снизу бревна. Подобное сочетание дает высокую устойчивость срубу, получает надежную защиту от холодного ветра.

Самым сложным, технически трудно выполнимым, является угловое соединение, получившее у строителей название «в курдюк». Заоваленный гребень и дно чаши имеют дополнительный выступ, расположенный вдоль бруса и перпендикулярно дну чаши. Внизу имеется специальная выемка, куда во время укладки попадает курдюк.

Виды соединений круглого бруса.

Еще один совместный тип вырубленного угла называют «в охлоп». Его также называют сибирской чашей. Такой метод аналогичен описанному выше, «в чашу». Главным серьезным отличием считается проведение вырубки чаши внизу бревна. Иначе говоря, происходит накатывание на имеющийся угол верхнего бревна. Брус кладется сверху на предварительно уложенный венец, происходит своеобразное «прихлопывание». Отсюда и пошло «в охлоп»

Углы «в охряп» имеют некоторые отличия от углов, выполненных «в охлоп». У такого угла наверху и внизу заготовки изготавливаются прямые выемки, равные 0,25 диаметра. Охряпом можно назвать промежуточный метод соединения между классическими углами и вырубленными «в лапу». Иными словами, без остатка.

Вернуться к оглавлению

Применение соединения бруса способом «с остатком»

В чашу можно соединить бревна при помощи разнообразных пазов, различных типов:

  • четырехсторонние;
  • двусторонние;
  • односторонние.

Для рассматриваемого типа соединения каждое бревно имеет перпендикулярный паз, который выглядит как надпил вверху бревна. Выполненный надпил обязан соответствовать ширине сечения бревна.

Основная часть домостроительных компаний применяет подобную технологию, чтобы выполнять соединения брусьев. Это связано с креплением, которое требует минимальных усилий.

Сегодня известно несколько самых разных вариантов, которыми пользуются при изготовлении соединения бруса:

Варианты соединений бруса шпонками.

  • при помощи шпонки;
  • стыковое соединение;
  • использование коренных шипов;
  • «ласточкин хвост»;
  • «в полдерева».

Наиболее простым и высокоскоростным типом соединения является соединение, называемое «встык». Все достаточно просто. Элементы стыкуются между собой, а затем крепятся стальными пластинами, имеющими шипы. Пластины прибиваются гвоздями. Насколько будет плотным соединение брусьев, полностью зависит от профессионализма мастера.

Торцы стыкуемых брусков должны быть абсолютно точно подогнаны, необходимо иметь ровную поверхность. Однако даже достаточно опытные мастера не всегда могут получать хороший результат. Иногда угол получается не совсем точным, нарушается герметичность, строение подвергается постоянным перпендикулярным нагрузкам.

Описанный вид соединения достаточно прост. Он требует минимальных затрат, у него большая скорость, но он обладает низким качеством. Лучше подобной технологией не пользоваться, она вызовет массу проблем. Через сделанный стык будут наблюдаться большие потери тепла. Лучше использовать другие, более качественные типы соединений.

Вернуться к оглавлению

Некоторые особенности

Когда выполняется соединение бруса с использованием шпонки, вставляется клин, сделанный из особо твердых пород древесины, чтобы получить высокопрочный угол.

Бревно, установленное в пазы, скрепленное шпонками, не имеет смещения стыков. Прочность конструкции во многом зависит от примененной шпонки, которая бывает:

  • продольной;
  • поперечной;
  • косой, которую очень сложно сделать, но зато будет получен великолепный результат. Угол получится прочным и с небольшой теплопроводимостью.

Существует и другой тип соединения, называемый креплением бруса в полдерева. Такое название плотники дали из-за пропила, размер которого равен половине ширины бруса. Процесс сборки брусьев выполняется аналогично предыдущим вариантам, сверлятся отверстия для шпонок, которые будут устанавливаться около соединения углов.

Размер нагеля, точнее, его длина, должна быть длиннее толщины нескольких одновременно соединенных брусьев. Кроме того, известен также и новый тип соединения, прошедший модификацию. Шпонка устанавливается рядом со стыком, чтобы увеличить надежность соединения и получить высокую тепловую емкость.

И последнее. Наиболее надежным, обладающим высокой прочностью и небольшими потерями тепла, считается соединение бруса, называемое «ласточкин хвост». Это очень напоминает «коренной шип». Однако в нашем случае шип имеет трапециевидную форму. Выполненные пазы для такого соединения также имеют аналогичный вид.

masterbrusa.ru

Соединения деревянного бруса между собой

В прошлой статье мы рассказывали о том, как в сжатые сроки своими руками построить дом из бруса (ссылка). Многим технология такого строительства понравилась благодаря своей простоте, но остались некоторые моменты, о которых нужно рассказать более подробно.

Как вы поняли из названия статьи, речь пойдет о различных способах соединения деревянного бруса в углах, по длине, в узлах примыкания внутренних стен к внешним, о том как сделать такое соединение, чтобы угол был теплым.

Перед началом работ, советуем вам приобрести ручную дисковую пилу и бензопилу. Эти инструменты сильно ускорять и облегчат выпиливание различных соединений. Так же вам понадобятся широкая стамеска, топор и молоток.

Соединение бруса в углах. Утепление угла

Одним из основных элементов брусового дома является угол. Мы приведем несколько способов соединения бруса, а выбирать придется вам в зависимости от ваших навыков и терпения. Так же покажем вам как сделать угол теплым.

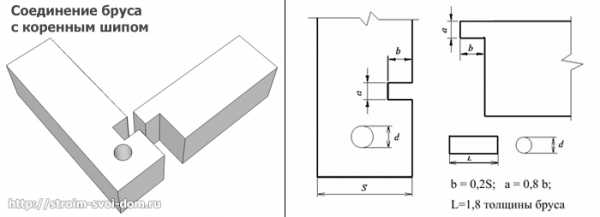

Соединение бруса с коренным шипом с утеплением угла

Одно из наиболее популярных и надежных угловых креплений. Для того, чтобы сделать это угловое соединение теплым, есть небольшая хитрость. Нужно паз сделать меньше чем шип на 0,5 см. Таким образом между брусьями образуется такая же щель, которую впоследствии конопатят используя льноватин или войлок. После такой операции угол становится значительно теплее, а холодный воздух не будет свободно проходит сквозь щели.

Многие зададутся вопросом «Для чего так делать?». Ответ на вопрос достаточно прост. Все дело в том, что идеально подогнать брус друг к другу практически невозможно. Даже если у вас это получится, щели появятся в дальнейшем, потому что дерево, как говорят, дышит. Соответственно щели периодически будут меняться в размере, то исчезнут, то вновь станут заметными.  Таким образом, заложенный в эти щели мягкий утеплитель, типа войлока или льноватина, будет заполнять эти щели и угол будет оставаться постоянно теплы в любое время года.

На чертеже расстояние под теплый угол не оставлено, потому что не всегда бывает необходимость в таком утеплении.

Со шпонкой

Немного отличается от предыдущего своей конструкцией. В этом случае вместо того, чтобы выпиливать шип, напротив делают углубление для шпонки. Для создания теплого угла, ширина углубления и шпонки должны отличатся на 0,5 см. Как и в предыдущем случает образовавшуюся щель заделывают войлоком или льноватином.

Соединение бруса в полдерева

Самое простое угловое соединение бруса, с которым легко справится любой. Обладает малой надежностью, потому требует дополнительного усиления, в качестве которого можно использовать гвозди, саморезы, скобы, нагели в зависимости от ситуации.

Является холодным и легко продуваемым. Для создания теплого угла нужно немного дополнить конструкцию. Для этого используют вставные шпонки, которые делают на 0,5 см больше чем ширина паза. Как и в соединение с коренным шипом образуется щель, которую утепляют.

В полулапу

Это продвинутый вариант предыдущего крепления. Как видно на чертеже, один из брусьев делают с небольшим наклоном. Чтобы не загромождать чертеж, мы не стали показывать соединение с использованием нагеля и шпонки

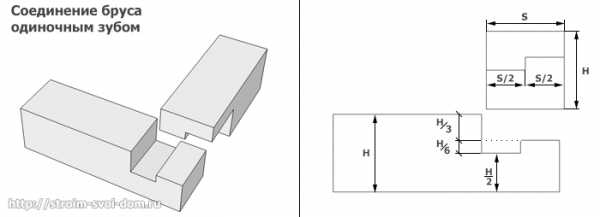

Врубка одиночным зубом

Достаточно надежное скрепление бруса. При хорошей подгонки не требует дополнительного крепежа.

Мы привели вам наиболее простые и часто используемые варианты. Существуют и другие виды соединения бруса, более сложные, применение которых сильно замедлит строительство.

Соединение бруса по длине

Иногда возникает необходимость в сращивании нескольких частей бруса и соединение их по длине. Несколько различных способов можно увидеть ниже.

С коренным шипом

Простое скрепление плохо переносящее нагрузки на растяжение. Усилить его нельзя, так что используйте его для внутренних стен или в местах не подверженных высоким нагрузкам.

Соединение по длине со шпонкой

Похож на предыдущий вариант, но без коренного шипа. Довольно слабое скрепление

В полдерева

Популярный вариант соединения, который достаточно просто сделать. Плюсом является то, что его можно усилить используя болты, саморезы, гвозди, нагели.

Скрепление прямым и косым накладным замком

Одно из наиболее надежных соединений, которое использую в ответственных местах, например во внешних несущих стенах. Отлично переносит нагрузки на растяжение и сжатие. Для изготовления требуется опыт.

Т-образные скрепления бруса

Обычно такое крепление используют в местах примыкания внутренних стен к внешним

Со шпонкой

Одно из простых креплений бруса между собой. Считается наиболее слабым.

Т-образное соединение с коренным шипом

В отличие от предыдущего, это очень надежное и прочное соединение. Благодаря коренным шипам уменьшается продуваемость и вместе с тем получается прочная сцепка. Считается довольно теплым.

Соединение «ласточкин хвост» или открытым сковорднем

Популярный вариант получивший в народе красивое название «ласточкин хвост». Одно из наиболее крепких, надежных и теплых. Есть несколько вариантов его исполнения. Мы покажем наиболее простой.

Закрытый полусковородень

Достаточно сложный вариант стыковки, требующий определенных навыков. Вариант немного похож на предыдущий, но примыкающий брус не проходит на сквозь, а остается внутри, вследствие чего получается теплое, надежное и непродуваемое соединение.

Надеемся этих способов стыковки деревянного бруса вам будет достаточно. Существуют множество других вариаций на эту тему. В каких-то стыках добавляются дополнительный зуб или делаются пропилы достаточно сложной формы. Все это сильно затормаживает строительство.

Некоторые соединения можно усилить используя крепеж, для каких-то этот вариант не подойдет.

Так же нужно учитывать для каких строений и в каких узлах будет использоваться то или иное соединение. Например, при строительстве сарая, совсем не обязательно делать сложное соединение с коренным шипом. Для этого вполне подойдет соединение в полдерева.

stroim-svoi-dom.ru

Соединение бруса между собой: способы, технологии. Профилированный брус

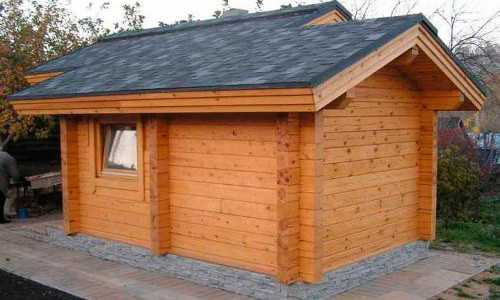

Деревянный брус сегодня все чаще применяется для строительства бань, дач и домов. Это объясняется тем, что материал с большим сечением становится качественнее и может конкурировать с бревном. При возведении стен особое значение имеет надежное скрепление.

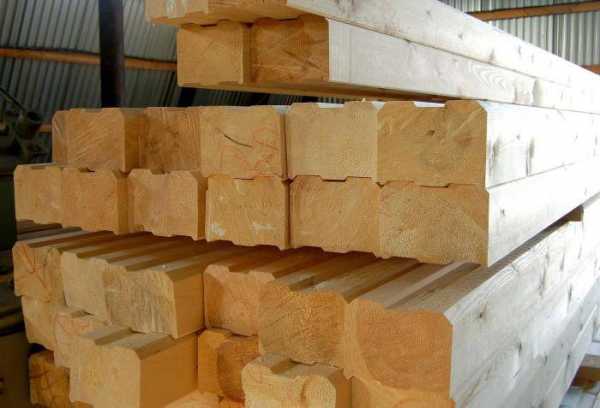

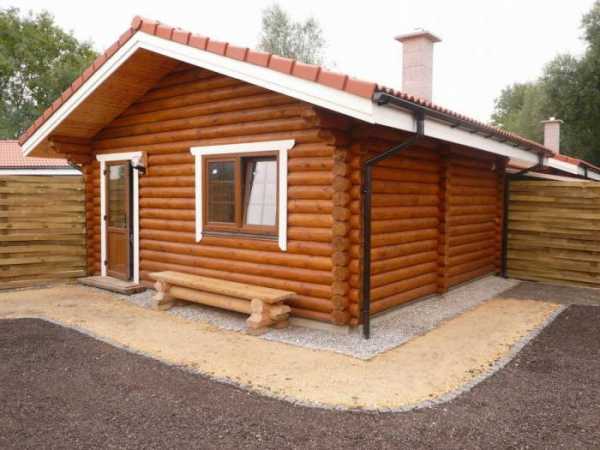

Использование профилированного бруса обеспечивает экономию усилий и времени, легкость сборки строения. Такая технология имеет мало отличий от бревенчатого сруба. Но монтаж и отделка производятся намного легче и быстрее, при этом данный материал во многих регионах отличается большей доступностью. Соединение бруса между собой является одним из самых важных этапов, от которого напрямую зависит прочность конструкции.

Ключевые моменты

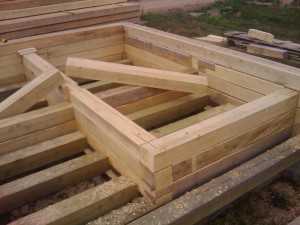

При возведении стен задача стыковки возникает в двух случаях: при наращивании (сплетении) материала по длине и связке углов здания. Стыковка бруса в углах имеет наибольшее значение. Во время ее осуществления идет закладка надежности дома, его размеров, дизайна и качества стены.

Существует два типа стыковок: без остатка и с остатком. Последний основывается на том, что торец выходит на установленную длину за место углового скрепления. Своеобразное деревянное утепление угла, особенно заметное во время ветра, является главным достоинством такого способа. Помимо этого, благодаря такому исполнению создается оригинальный дизайн, имеющий своих ценителей.

Под сплетением без остатка подразумевается расположение торцов на одном уровне с плоскостью стены. Главное достоинство заключается в экономии строительных материалов и уменьшении размеров постройки.

Для любого типа продукции правила соединения являются общими, это может быть профилированный или клееный брус 150х150, просушенный или с естественной влажностью. В ходе установки сруба не должен использоваться один и тот же метод. Разные элементы строения имеют собственную методику скрепления. Во время закупки материалов стоит помнить о том, что образцы для хорошего утепления должны иметь разный размер, в частности параметры сечения.

Инструменты

Для того чтобы осуществить соединение бруса между собой своими руками, вполне подойдет механизированный обычный инструмент, который есть у многих:

  • Набор стамесок. В магазинах, несмотря на обширный выбор, не всегда удается отыскать инструмент с необходимыми параметрами. Решить проблему можно, заказав его у кузнеца или сделав самостоятельно.
  • Цепная пила с электрическим или бензиновым приводом. При ее отсутствии возможно применение циркулярной ручной пилы с приводом электрического типа, но при этом устройство должно иметь максимальную глубину пропила не меньше, чем полдерева.
  • Топор, киянка, молоток.

Выполняли рубку углов раньше при помощи одного топора, но на это уходило много сил и времени. Благодаря современным инструментам уменьшаются временные затраты на работу и упрощается труд.

Виды соединения бруса

Закрепление пазами прямоугольного вида является наиболее известным методом стыковки. У такого варианта сплетения есть три разновидности, самая простая из них – это односторонний способ соединения. В данном случае вырезается на боковой стороне прямоугольный небольшой паз. Два соединяемых изделия должны иметь идентичные габариты паза. Их размер соответствует ширине используемого материала, глубина составляет половину высоты. Боковые стороны брусьев во время стыковки паз в паз должны быть на единой плоскости без выступов. Длина остатка выявляется дистанцией от начала паза до торца балки.

Другим вариантом является двухсторонний тип сплетения. Паз нужно пропилить на двух краях, противолежащих друг другу. Его глубина должна равняться ¼ высоты самого бруса. Обеспечивает такая сборка бруса качественный монтаж.

Четырехстороннее скрепление представляет собой вырезание паза на каждой грани. При этом верхние и нижние пазы должны иметь глубину в ¼ высоты бруска. Предельная плотность соединения брусьев обеспечивается именно этим методом.

Стыковка на коренных шипах, специальных шпонках и сведение бруса встык считаются самыми популярными вариантами соединения без остатка. Последний из них является самым легким, но ненадежным. Торец бруска в данном случае упирается в бок другого (они далее меняются местами). Используются металлические скобы для крепления бруса или гвозди. При таком монтаже прижатие торца плохо контролируется, это оказывает влияние на качество последующей обработки и обеспечение перпендикулярного расположения узловых элементов. Оправдан такой метод при возведении небольших хозяйственных построек.

Вариант “вполдерева” более надежный, в нем используется накладка брусьев, при которой на их концах осуществляется пропил длиной, соответствующей ширине данного материала. Концы брусков, таким образом, вклиниваются друг в друга. При помощи крепежа укрепляется точка соединения.

Коренные шипы

Основывается данная методика на создании шипов и гнезд, подходящих для них. В центре торца на краю одного элемента для соединения вырезается шип. Равняется его длина ширине материала. На другом бруске, соответственно, формируется паз размером, подходящим для шипа. Во время стыковки паз в паз с усилием загоняется шип. Чаще всего с целью утепления углов перед закреплением закладывается льноджутовый материал.

Соединение “ласточкин хвост” является одним из вариантов такой стыковки. Изготавливаемый шип в данном случае имеет трапециевидную форму, которая расширяется наружу. Аналогичную форму имеет паз. Такой стык отличается большей надежностью и плотностью.

Некоренной шип для закрепления

В отличие от коренного варианта, он имеет вертикальное расположение. Такой шип при соединении оказывается на внутренней стеновой поверхности. Поперечный подходящий паз формируется на боковой плоскости другого бруса. Соединение бруса между собой заключается в стыковке с шипом.

Удлиненные шпонки для соединения бруса

Особое распространение приобрел метод, заключающийся в сочетании креплений на шипах и встык. На торце одного бруса в данном варианте вырабатывается паз под шпонку. Формируется подобный элемент сбоку другого бруса в поперечной линии. Каждая балка упирается в соседнюю. На всю длину пазов вставляется древесная шпонка. Она является квадратом, размер стороны которого составляет треть общей ширины. Монтируется шпонка таким образом, чтобы в одном бруске оказалась одна часть, в другом – другая. Вставляться она может горизонтальным и вертикальным способом, последний более распространен за счет простоты изготовления.

Использование нагелей

В углах строения для увеличения качества соединения используется дополнение в виде усиления штырями, они называются нагелями. Осуществляется их установка внутри брусков, благодаря чему снижается механическая нагрузка и исчезает вероятность деформационных изменений при высыхании. В роли нагеля может выступать арматура или труба из металла, также используются деревянные варианты.

Соединение бруса между собой на коренных шипах чаще остальных имеет упрочнение нагелями. Для подобной стыковки вырезается отверстие в отвесном направлении с диаметром, немного превышающим размер упрочнения. Штырь вставляется в отверстие.

Подбирается размер нагеля в диапазоне от 20 до 50 мм. Необходимость соединения двух рядов определяет требуемую длину.

Скрепление вполдерева

Зачастую при возведении дома появляется необходимость в увеличении длины, данную задачу способны решить различные методики продольного закрепления. Наибольшее распространение приобрели стыковочный способ с коренными продольными шипами и совмещение с названием “полдерева”, от них не отстает и скрепление при помощи косого замка. При создании углов первые два варианта не имеют отличий от подобных методов, за исключением последовательного расположения самих балок.

Продольное скрепление с применением нагеля (вполдерева) является качественным и простым способом. Осуществление процесса отличается достаточным удобством. Горизонтально размещается стык брусков и просверливается несколько отверстий при помощи дрели. Вставляются в отверстие круглые штифты из древесины с диаметром до 25 мм. Для обработки места стыковки может использоваться клей. Древесный нагель с дальнейшим склеиванием применяется также для скрепления с коренными шипами.

Сложностью в осуществлении отличается соединение при помощи косого замка. Изготавливается скос на конце, при этом на одном деревянном элементе образуется паз, а на другом – шип.

Теплое угловое соединение

Во время соединения брусьев стоит уделить внимание утеплению стыков. По причине неточностей в пазах, неуплотненных стыков в местах скрепления тепловая защита снижается. Чтобы избежать этого, можно применять теплый угол. Для его создания размещается теплоизолятор в виде льняных волокон или пакли в стыках между балками. Это должно осуществляться в процессе монтажа теплого угла.

Существует много методов, позволяющих изготавливать углы стен, стыковать брус 150х150 во время его наращивания. Главным фактором, который определяет качество всех работ, является правильный монтаж. Выбор необходимого способа зависит от типа постройки и условий эксплуатации.

fb.ru
