Виды вентиляторов для вентиляции – Какие бывают виды вентиляторов: классификация и характеристика

Применение и назначение вентиляторов

Все вентиляторы работают при помощи приводов — двигателей, которые питаются от электрической сети, а сам забор воздуха выполняют лопасти. Существуют различные виды данных механизмов.

Классификация типов вентиляционных вентиляторов и принцип их работы

Вентиляторы в системах проветривания имеют между собой множество отличий. Поэтому есть 5 категорий отличия этих механизмов.

По конструкции и принципу работы

Некоторые вентиляторы способны вращаться как в правую, так и в левую сторону.

Различают такие устройства:

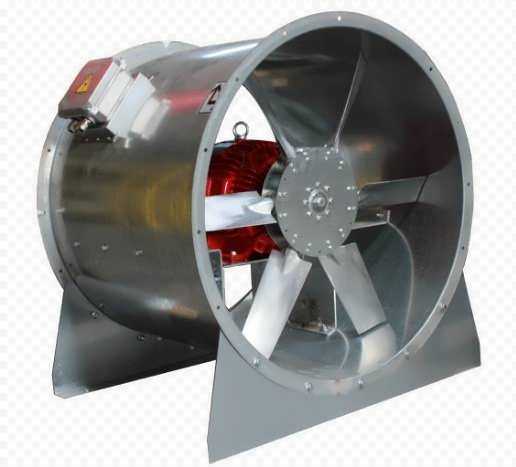

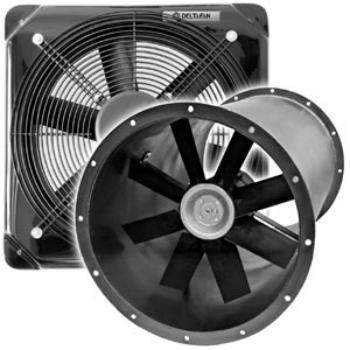

1. Осевые. Их еще называют аксиальными. Эти вентиляторы имеют лопасти, которые вращаются возле оси и гонят поток воздуха по вентиляционным шахтам. Преимущество данного вида вентиляторов в простоте и относительной дешевизне конструкции. Также данная установка обладает высоким КПД, так как при этом наблюдается небольшое сопротивление воздуха, и нет трения деталей между собой. Внешний вид механизма напоминает колесо, его лопасти находятся под нужным углом. Воздушный поток направлен параллельно оси вращающегося вентилятора. Присутствие специального коллектора помогает его выравнивать, что существенно улучшает аэродинамику механизма;

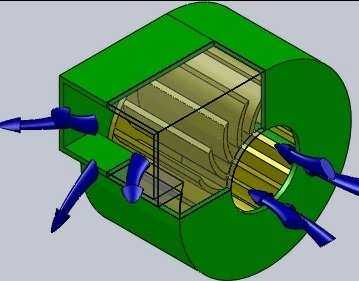

2. Центробежные. Когда вращается этот приточный вентилятор, то воздух захватывается и поток попадает на периферию, а по пути немного сжимается. Центробежная сила его толкает в воздуховод, и он попадает в помещение. Состоит из цилиндра, в котором зафиксированы лопасти загнутые в какую-либо сторону (зависит от его назначения), рабочего колеса, располагающегося в спиральном улиткообразном корпусе, всасывающий и нагнетательный патрубки. Особенность этого механизма в том, что в конце воздух который выходит, всегда имеет угол 90 °C, к входящему потоку. Несравненным преимуществом у данного устройства является высокая мощность. О работе воздуховодов читайте здесь http://ventilation-conditioning.ru/tipy-ventilyacii/zachem-nuzhny-vozdukhovody-naznachenie-i.html;
3. Диагональные. Эта модель напоминает аксиальную. Вход воздушного потока в этом вентиляторе такой же, как и в осевого, а выходит он по диагонали. Кожух его имеет коническую форму, что помогает увеличить скорость воздуха. Но по сравнению с осевым типом КПД у этого устройства гораздо ниже;

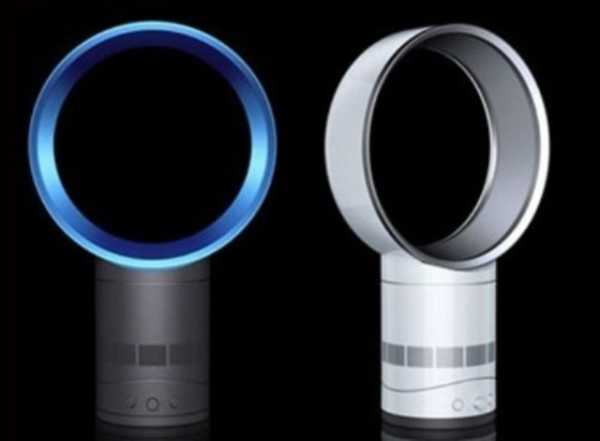

4. Безлопастные. В центре этой конструкции есть турбина, зафиксирована в основании механизма. С ее помощью происходит подача сжатого потока через небольшие щели в рамке. Поскольку с обратной стороны воздух становится разряженным, то происходит всасывание новых воздушных масс. Поскольку снаружи вращающиеся движения отсутствуют, то этот прибор является более безопасным, чем все остальные. Высокий КПД. К его недостаткам относят сильную шумность;
5. Диаметральные. Эти вентиляторы работают таким образом, что получается двукратное и перекрестное движение воздуха. Данный механизм имеет корпус, диффузор, фильтр, патрубок и цилиндр, в котором есть параллельные рабочие детали, загнутые в сторону вращения. Диаметральные устройства также отличаются плоским и широким потоком. Они удобны в монтаже. Высокий КПД. Используют эти вентиляторы в файнколах.

По назначению

Эта классификация указывает, в каких условиях применяются данные механизмы. Существуют такие категории:

• вентиляторы, которые предназначены для выведения из помещения воздушных масс температурой не больше 50 °C;
• с усиленной устойчивостью против коррозии, их устанавливают в местах с повышенным уровнем влажности;
• термостойкий тип вентиляторов, они работают в условиях, где воздух прогревается до 80 °C и выше;
• конструкции, защищенные от взрывов, используются в местах, где может возникнуть это явление;
• пылевые механизмы, они устанавливаются в тех средах, где количество примесей в воздушном потоке превышает количество 100 мг на 1 м².

Первый тип относится к устройствам бытового назначения, а остальные, с повышенной устойчивостью, к вытяжным промышленным вентиляторам.

По способам присоединения привода

К механизмам, которые используются на производстве, привод присоединяется несколькими способами:

• непосредственно к двигателю;
• с помощью эластичной муфты;

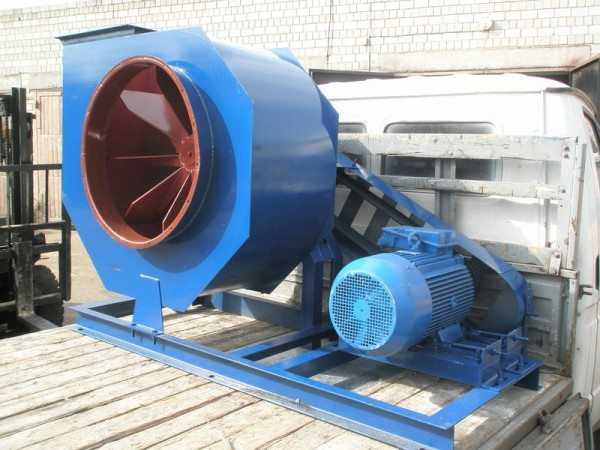

• клиноременной передачей;
• сцепкой бесступенчатого типа регулируемого вращения.

В роли привода в вентиляционной конструкции служат электродвигатели.

По типу монтажа

Монтируются приточные вентиляторы также по-разному:

1. Обычным способом — устройство крепится на стационарную опору. Это может быть рама, сделанная со стали или железобетонная конструкция. Данный монтаж является самым простым из всех существующих;
2. Канальным методом — механизм располагается внутри воздуховода, и там выполняют свои функции. Данная конструкция вентиляторов чаще всего бывает диагональная или радиальная, но иногда и аксиальная. Определяются с формой механизма, исходя из конфигурации воздуховода, в котором он должен функционировать. Поэтому существуют круглые, прямоугольные и квадратные вентиляторы. Обычно механизмы круглой формы сделаны из пластика, а прямоугольной и квадратной — металлические. Каждый вариант имеет свои достоинства: металлические обладают большей прочностью, а пластиковые детали более тихие;

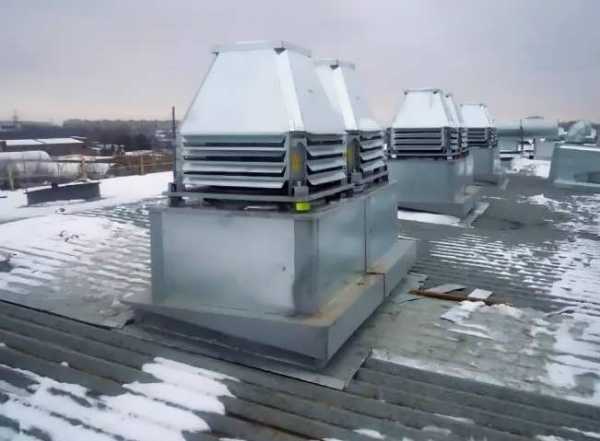

3. Крышный вариант. Прибор устанавливается снаружи производственного здания на горизонтальной крыше. Он выступает заключительным элементом в конструкции для проветривания. Вентилятор, расположенный с наружной стороны постройки постоянно подвергается агрессивному влиянию внешней среды. К неблагоприятным факторам относят: его нагревание солнечными лучами, попадание на него осадков, сопротивление порывам ветра. Поэтому данный механизм должен быть изготовлен из материалов с повышенной прочностью. Если устанавливают на кровле бытовой вентилятор, то чаще он имеет осевой принцип, крышные установки производственного назначения, имеют центробежную конструкцию. Когда делается выбор вентиляционного механизма, то берется во внимание назначение помещения. В некоторых случаях приоритетом является низкая шумность, в других — мощность;

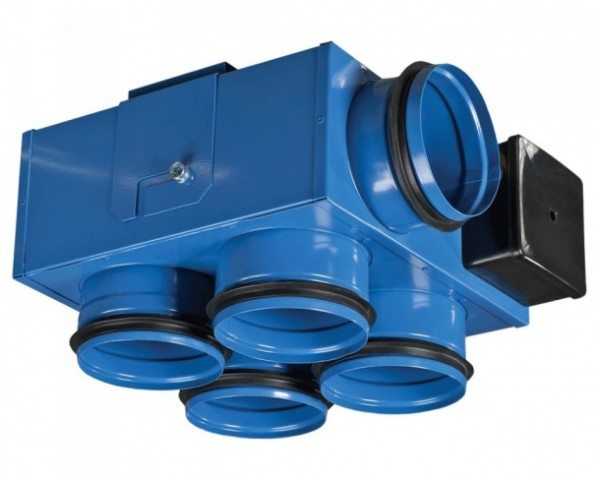

4. Многозональные вентиляторы. Они приспособлены к одновременному присоединению к одной вентиляционной системы. Это им позволяет сделать специальный корпус. Пользуются данной установкой при необходимости ее монтажа в нескольких помещениях с общей вентиляционной конструкцией. Данный вариант позволяет рационально использовать комплекс труб для транспортировки воздушных масс, и уменьшить расходы на обустройство приточной промышленной системы или бытовой конструкции для проветривания. Простота эксплуатации и обслуживания — это еще одно дополнительное преимущество.

Все виды промышленных вентиляторов защищены специальным конусом, который препятствует попаданию в корпус соринок.

По техническим характеристикам

Еще одним параметром классифицирования вентиляторов в вентиляционных системах являются технические параметры, такие как давление, быстрота вращения, мощность установки, скорость наполнения помещения чистым воздухом, коэффициент полезного действия и степень шумности.

Вентиляторы в вентиляционных конструкциях используются как в быту, так и на производстве — в цехах, где происходит покраска деталей и перекачка различных газосмесей, в общественных заведениях пищевой промышленности и государственных учреждениях.

Все вентиляционные установки облегчают труд человека, делая его пребывание в помещении более комфортным и безопасным.

Виды и назначение вентиляторов

Обычно вентилятор включает в себя электродвигатель и механически соединенные с ним лопатки, имеющие определенную форму. При вращении лопатки сталкиваются с окружающим их воздухом и приводят его в движение. Производительность вентилятора (количество перемещаемого воздуха в единицу времени) зависит от формы лопаток и их скорости вращения. Чем больше размеры и скорость, тем более мощный двигатель требуется для вентилятора.

Вентиляторы создают циркуляцию воздуха в помещениях, работая в составе двух систем вентиляции: приточной и вытяжной. Приточная предназначена для нагнетания в помещения наружного воздуха, который на входе подвергается очистке от пыли и подогревается в случае необходимости. Затем он по воздуховодам поступает в помещения. Вытяжная вентиляция по другой системе воздуховодов удаляет воздух из производственных помещений вместе с вредными парами, газами, дымом, вредными для находящихся там людей.

Вентиляторы также применяются в системах обогрева воздуха в помещениях, продувая воздух через нагревательные элементы, или наоборот, для охлаждения каких-либо поверхностей, обдувая их окружающим воздухом (например, компьютерной техники, радиатора автомобиля).

4 типа вентиляторов

По типу конструкции вентиляторы можно условно разделить на 4 группы.

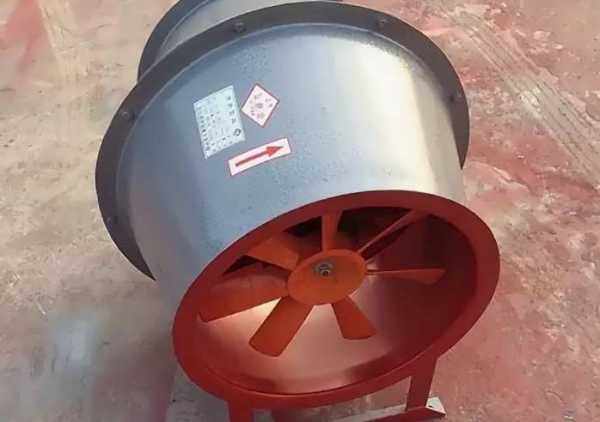

1. Осевые вентиляторы, называемые еще аксиальными. Лопатки этих вентиляторов перемещают воздух вдоль оси своего вращения. Это – самые распространенные вентиляторы. Именно они используются в качестве кулеров в компьютерной технике, в вентиляторах бытового назначения. Коэффициент полезного действия осевого вентилятора наиболее высок за счет малых потерь, возникающих от трения воздуха о лопасти, и низкого сопротивления самого вентилятора движущемуся воздуху.

3. Диагональные вентиляторы являются симбиозом двух первых типов вентиляторов. Воздух на входе движется так же, как и у осевого вентилятора, а на выходе он отклоняется на 45 градусов, что придает ему дополнительное ускорение по принципу, используемому в центробежных вентиляторах.

4. Безлопастные вентиляторы работают по технологии «воздушного множителя». Воздушный поток в них воздается турбиной, расположенной в основании вентилятора. Этот поток подается в рамку через узкие щели, вовлекает в движение окружающий воздух. В итоге поток воздуха на выходе вентилятора усиливается в 10-15 раз.

К достоинствам безлопастных вентиляторов можно отнести высокую производительность и отсутствие вращающихся деталей. Недостаток их – очень высокая цена, превышающая в несколько раз цену обычного, лопастного вентилятора такого же назначения. Еще один их недостаток – высокий уровень шума.

Все вентиляторы, кроме того, различаются размерами и производительностью. В зависимости от конструктивных особенностей и назначения они могут быть настольными, потолочными. Существуют канальные вентиляторы, устанавливающиеся непосредственно в вентиляционном канале; крышные вентиляторы, вытягивающие воздух из помещения через отверстие в крыше. Есть и многозональные вентиляторы, корпус которых позволяет всасывать воздух одновременно по нескольким воздуховодам.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Как подобрать вентилятор для принудительной вентиляции помещения

Содержание статьи:

Принудительная вентиляция с использованием вентиляторов необходима там, где нет хорошей естественной тяги. Подобранная модель вентилятора должна соответствовать по мощности объемам помещения и его назначению. Чаще всего вентиляторы устанавливаются в глухие помещения без окон: туалеты и ванные комнаты.

Зачем нужен вытяжной вентилятор

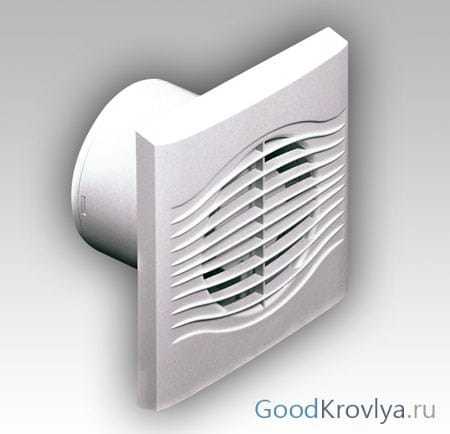

вытяжные вентиляторы бывают очень аккуратными и удобными в эксплуатации

В большинстве многоквартирных домов по разным причинам естественная вентиляция не работает. Более всего страдают помещения с повышенной влажностью или выделением тепла и запахов: кухни и санузел. Здесь на стекла и кафель оседает конденсат, по углам появляется плесень, а неприятные запахи распространяются в жилые комнаты.

Вентилятор для вентиляции квартиры спасет положение. Он вытянет влажный отработанный воздух и создаст необходимый воздухообмен. Чтобы появление вентилятора в системе вентиляции действительно было полезным, прибор подбирается под конкретное помещение по определенным параметрам. Чересчур мощный, он вызовет сквозняки, совершенно недопустимые для ванной комнаты. А слабый вентилятор не справится со своей функцией, напрасно используя хозяйские киловатты.

Виды вентиляторов

вентиляторы для санузла со встроенным светильником

На рынке представлено несколько видов вентиляторов для вентиляции бытовых помещений различного назначения.

Конструктивно все они делятся на три вида:

• Осевой;
• Центробежный;
• Канальный.

Осевые вентиляторы – это именно тот тип, который и устанавливают в квартирах. Осевые вентиляторы для вытяжной вентиляции очень эффективно работают, легко устанавливаются, поэтому подходят для помещений любого назначения.

Центробежные вентиляторы обычно используются в крупных системах промышленных предприятий и для вентиляции тоннелей. Центробежные вентиляторы называются «улитками» за сходство корпуса с раковиной брюхоногого. Они достаточно громоздки, поэтому их установка в квартире затруднена. Но некоторые производители создают компактные бытовые модели для санузлов. Такой вид оборудования дороже предыдущего в 2,5 – 3 раза, зато и производительность вентилятора для вентиляции в несколько раз выше при одинаковой мощности.

Интенсивность работы вентилятора в вентиляционной системе зависит от размеров и формы лопастей. Центробежные вентиляторы создают высокое давление, снижают потери при движении воздуха по извилистым сетям и даже при подъемах.

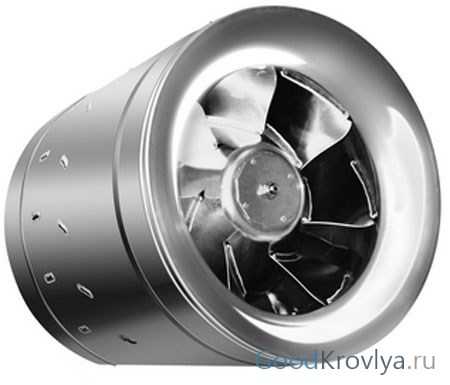

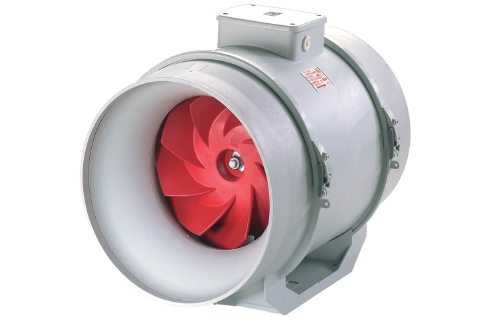

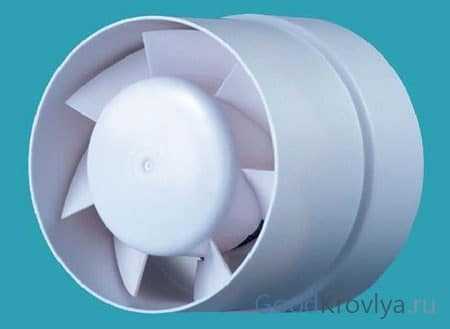

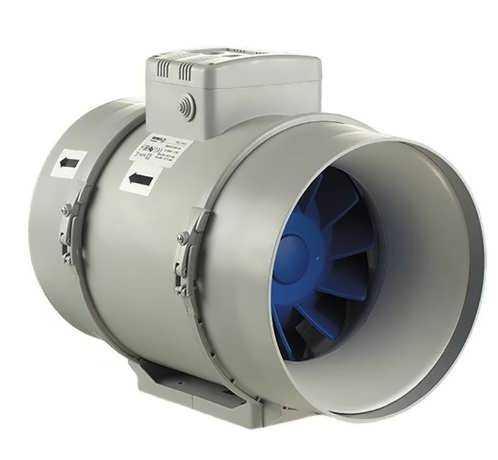

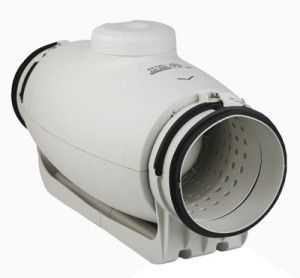

Канальные вентиляторы для принудительной вентиляции устанавливаются прямо в воздуховод. Существуют модели для круглых и прямоугольных сечений. Кроме основной функции, канальные вентиляторы оснащаются датчиками влажности и отключения. Такие приборы запускаются при достижении заданного уровня влажности в помещении и останавливаются автоматически. Канальные вытяжные вентиляторы часто прячут во влагозащищенный кожух. Поэтому их можно устанавливать в саунах, крытых бассейнах, зимних садах и других влажных местах.

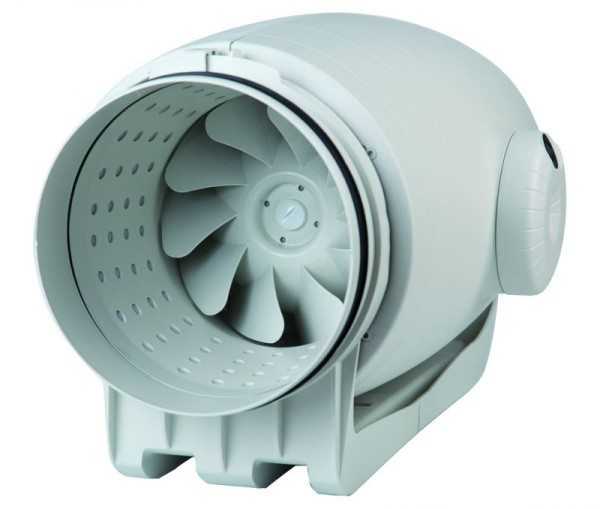

канальный вентилятор Silent

По месту установки бытовые вентиляторы различают:

• для ванной комнаты;
• кухонные;
• для санузлов;
• оконные;
• потолочные;
• высокотемпературные.

Бытовые вентиляторы с обратным клапаном созданы специально для вентиляции кухонь и санузлов многоквартирных домов. Клапан не позволяет отработанному воздуху вернуться из вытяжного канала в квартиру. Безответственные жильцы домов самостоятельно врезают вентиляторы для вентиляции ванной или кухни в центральный вытяжной канал, вызывая его разгерметизацию. Отработанный воздух из кухни или туалета распространяется по соседским квартирам. Поэтому на кухне и в ванной желательно устанавливать вентилятор с обратным клапаном.

Бытовые вентиляторы с вентиляционными решетками имеют мощность не выше 3 тыс. кубометров воздуха в час и встраиваются в каналы не более 400 мм диаметром.

В жилых домах обычно используют настенные вентиляторы, так как выходы из вентиляционных каналов располагаются в стенах.

бесшумный вентилятор

Бесшумные вентиляторы нельзя назвать отдельной категорией, но именно по этому показателю часто подбирается техника для дома. Бесшумный вентилятор для вентиляции помещений идеально подходит для небольших квартир. Тихая работа обеспечивается специальной формой лопастей и более медленным их движением. Чаще всего для бытовой вытяжной вентиляции приобретают бесшумные осевые вентиляторы.

Высокотемпературные вентиляторы устанавливаются в саунах, парных, каминных комнатах для устранения пара и дыма из помещения. Оборудование такого класса выдерживает температуру 70 – 180 градусов Цельсия. Приобретая вентилятор для принудительной вентиляции сауны, желательно подбирать модель с дополнительной защитой от попадания влаги на электрические части (защита класса IP).

Кроме перечисленных выше, существуют еще коррозийностойкие, искрозащищенные, для дымоудаления, пылевые и струйные вентиляторы для вентиляции тоннелей. Это мощные и габаритные аппараты, используемые в промышленных системах. Мы же подробно останавливаемся только на бытовых моделях.

Критерии выбора вентилятора для принудительной вентиляции

Производительность – это основной показатель, на который обращают внимание, подбирая вентилятор для вентиляции квартиры. Производительность вентилятора рассчитывается по следующей формуле:

П = Кв * О,

где Кв – это кратность обмена для данного помещения, О – объем помещения.

Кратность обмена воздуха зависит от назначения помещения, это постоянный показатель, который указывается в СНиП.

К полученной цифре прибавляется еще 10 – 15% погрешности.

вентилятор – основной элемент вытяжной вентиляции

Уровень шума очень важен при подборе вентилятора для вентиляции помещений небольшой квартиры. Во время работы вентилятор любого типа вырабатывает два вида шума: аэродинамический и механический. Механический шум появляется при вибрации корпуса, трении лопастей или дребезжании плохо закрепленных частей. Аэродинамический шум возникает при движении воздуха по воздуховодам и между лопатками вентилятора. Уровень шума вентилятора, работающего в жилом помещении, не должен быть более 25 децибел. Для кухни приобретают приборы, воспроизводящие до 35 децибел. Вентиляторы для вентиляции ванной и туалета могут работать чуть громче, ведь включаются они на короткий промежуток времени. Шумовые характеристики указываются в документации к прибору.

Чтобы уменьшить шум, устанавливаются изолирующий короб и шумоглушитель. Но такой вариант используется в промышленных системах вентиляторов для вентиляции тоннелей.

Степень влагозащищенности – важный момент при выборе вентилятора для ванной комнаты, сауны и вентиляции других помещений со сложными климатическими условиями. Любой вентилятор работает от электрической тяги, поэтому необходимо предохранить контакты от проникновения влаги и пара. В противном случае грозит замыкание электроцепи и даже пожар. Вентиляторы, работающие от 24 В менее опасны.

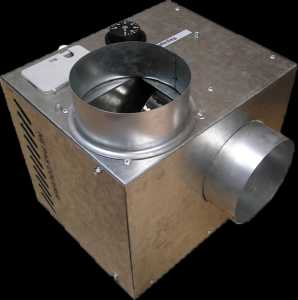

жаростойкий вентилятор для сауны

Степень жаростойкости – учитывается при покупке вентилятора для вентиляции помещений с каминами, парных и бань. Корпус вентилятора должен выдерживать высокие температуры, поэтому изготавливается из металла.

Удобство эксплуатации не последний параметр при выборе вентилятора с вентиляционной решеткой. Можно приобрести электровентилятор для вентиляции любого помещения, который будет включаться вместе со светом. Такой способ приводит к излишним тратам. Так, после купания в ванной комнате всегда очень влажно. Чтобы выгнать сырой воздух, придется оставить включенным и свет, и вентилятор.

Более практичны для квартирных систем вентиляции вентиляторы, снабженные датчиками влажности или таймерами. Датчик запускает двигатель независимо от освещения и присутствия в помещении людей, а таймер отключает его через заданный промежуток времени.

Соотношение цены и качества. Мощный и тихий вентилятор для системы вентиляции квартиры может сломаться, не проработав и года. Поэтому обратите внимание на изделия крупных и известных производителей. Они снабжаются сертификатами качества, гарантией, специальными маркировками, определяющими защиту изделия. Минимальный класс защиты IP 34.

Не следует полагаться только на размеры вентилятора. В маленьком корпусе может скрываться очень мощный прибор. И даже цена не всегда говорит о высоком качестве. Добротный аппарат отечественного производства проработает не меньше 5 лет.

Выбор вытяжного вентилятора в зависимости от назначения

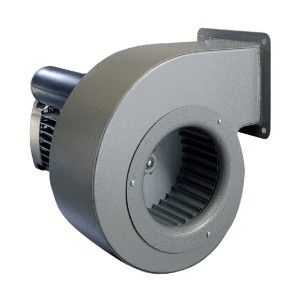

компактный центробежный вентилятор

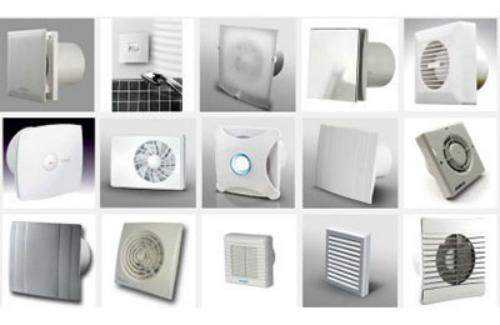

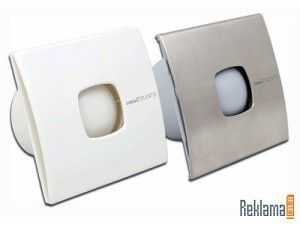

Для ванной комнаты и туалета отлично подойдут бытовые накладные настенные вентиляторы. Они справляются с небольшими площадями, при этом экономя электроэнергию. Такой прибор очень просто устанавливается. Часть его корпуса вставляется в вентканал, другая выступает и прикрывается вентиляционной решеткой.

Повысит эффективность встроенный гидродатчик. Он включит двигатель тогда, когда влажность в помещении повысится и самостоятельно выключит его. Желательно, чтобы вентилятор для ванной обладал повышенной влагозащитой. Производительность вентилятора для вентиляции ванной – 60 – 350 кубометров в час в зависимости от размера помещения.

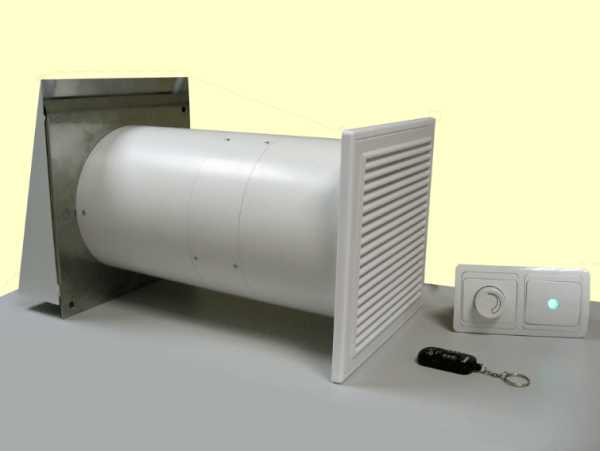

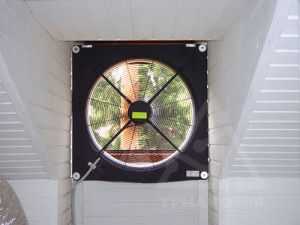

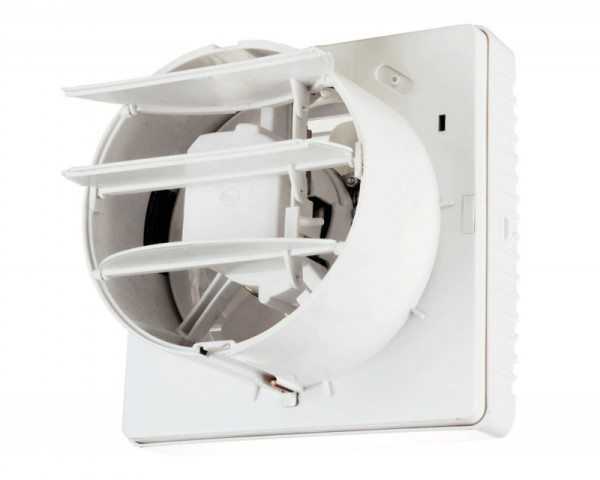

Оконные вентиляторы устанавливаются в форточку или в отверстие в стене. Такие вентиляторы чаще устанавливаются в магазинах, парикмахерских, на складах, в кафе.

Для установки оконного вентилятора необходимо проделывать в стекле отверстие, поэтому монтаж их в установленные пластиковые окна проблематичен. При желании можно встроить вентилятор в стеклопакет еще на этапе его сборки.

В инструкции к вентилятору указана предельно допустимая толщина стекла. Существуют приточные и вытяжные оконные вентиляторы, с круглым или квадратным профилем. Круглые часто оборудуются обратным клапаном, он предупреждает проникновение в комнату уличной пыли.

Большинство моделей относятся к категории бесшумных, вне зависимости от мощности лучшие модели издают не больше 46 децибел. Производительность оконных вентиляторов для вентиляции помещений достигает 1 тысячи кубометров в час.

Есть модели с дистанционным управлением. Оконные вентиляторы экономичны и незаметны в интерьере.

Кухонные вентиляторы устанавливаются прямо в вытяжной зонт. Подбирая вентилятор для вентиляции кухни, необходимо уточнить степень жаропрочности. Чтобы предохранить лопасти вентилятора от жира и копоти, со стороны помещения устанавливается защитная сетка. Для сбора жира и грязи предусматривается емкость. Осевой вентилятор для вентиляции кухни должен быть разборным, это упростит его чистку. Большинство моделей имеют несколько уровней мощности.

Посмотрев видеоролик, вы сможете правильно установить купленный вентилятор:

strojdvor.ru

разновидности и основные характеристики оборудования

Любая квартира, частный дом, офис или другое помещение нуждается в грамотно спроектированной вентиляционной системе. Правильно установленная вентиляция поможет создать комфортные условия для работы, сохранить здоровье и даже продлить срок службы строительных материалов, использованных для отделки помещения. Грамотно установленная система вентиляции позволяет своевременно утилизировать отработанный воздух, как бы “вытягивая” его из помещения. Для этих целей применяют вытяжной вентилятор, название которого полностью соответствует его предназначению. Он имеет несколько разновидностей, что позволяет максимально эффективно использовать его в различных помещениях.

Больше всего в качественном воздухообмене нуждаются ванная и кухня. Вообще, любой санузел необходимо хорошо проветривать. А что, если это маленькое помещение в многоквартирном доме и поблизости нет окон? Как обеспечить свежесть и необходимый уровень влажности? Именно для этого и предусмотрены вентиляционные шахты. Но чтобы выбрать подходящий вентилятор, а затем правильно его установить, необходимо иметь знания и соответствующие навыки. Для монтажа в кухне и санузле лучше всего приобрести вытяжной вентилятор с обратным клапаном, который обеспечит качественный воздухообмен и предотвратит утечку газов, дыма и посторонних запахов к соседям. Его преимущество в предотвращении проникновения воздуха, пыли и насекомых извне, когда электропитание выключено. Для кухни существуют также специальные вытяжные системы, которые устанавливаются непосредственно над поверхностью плиты.

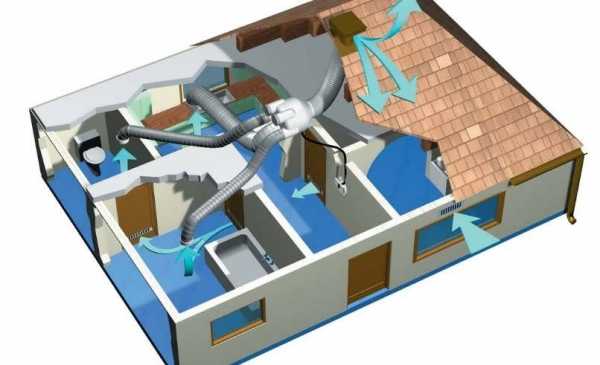

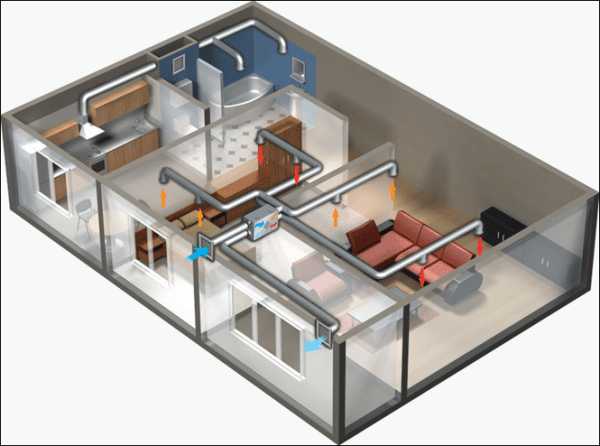

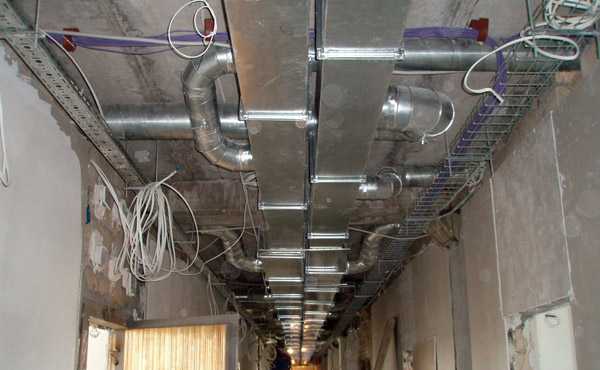

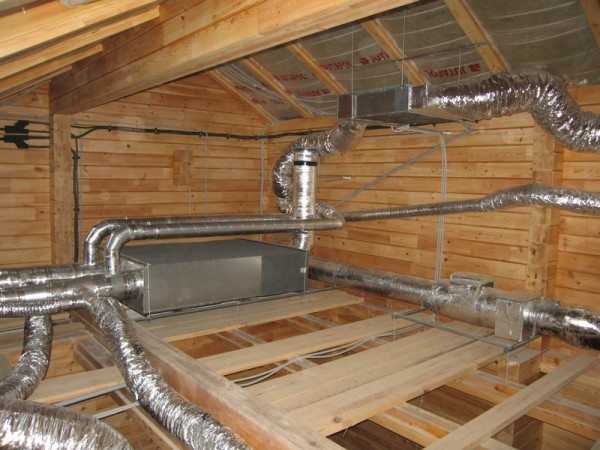

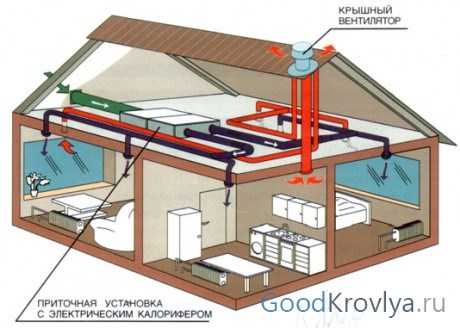

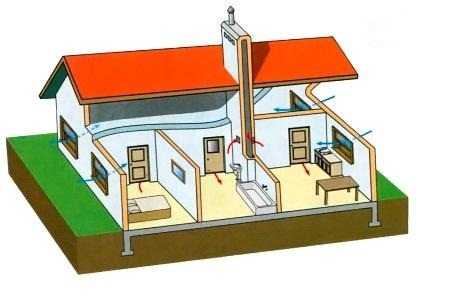

Система вентиляции дома

Все вентиляторы работают по одной схеме: они удаляют из помещений загрязненный воздух и пополняют запас чистого. Если вентиляция планируется вестись через крышу, то лучше использовать крышные вытяжные вентиляторы. Но тут важно учесть то, что они справляются не со всеми видами отходов производства. Например, если будет использоваться какая-либо липкая пыль, как от цемента, – с такой прибор не справится. С другой стороны – это очень компактное оборудование, позволяющее сэкономить ценную площадь и не требующее наличия длинных воздуховодов. Надежность, простота обслуживания и долговечность – его главные преимущества.

Приточно-вытяжной вентилятор с обратным клапаном – лучший выбор для санузла

Другой вид вытяжного оборудования – гораздо более мощный и способен выдерживать высокие температуры. Особенность его работы заключается в распределении удаленного воздуха в разные стороны. Чаще всего для этого используется крышный вентилятор дымоудаления. Обычно его устанавливают в помещениях, где есть опасность появления пожара. Он быстро удаляет дым и другие вещества, появляющиеся во время пожара. Его также применяют в домах для устранения дыма в результате работы газовых котлов и печек. Монтировать такой вентилятор нужно в системы центральной вытяжки или в вентиляцию противопожарной безопасности. При этом система может не работать постоянно, а включаться только в случае необходимости. Выбирая вентилятор, нужно обращать внимание на его характеристики. От мощности зависит скорость, с которой будет происходить очищение воздуха. Выбирая методы крепления, нужно учесть тип крыши и ее угол наклона. Существует несколько типов подобного оборудования:

• те, которые используют для общего назначения;
• те, в которых используются материалы с повышенной защитой от коррозии;
• другие с пониженной взрывоопасностью;
• или для удаления дыма во время возникновения пожара.

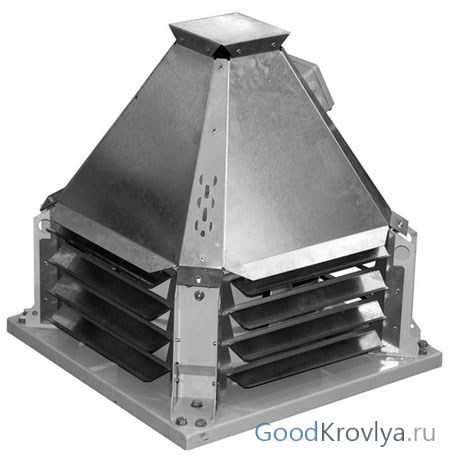

Крышные вентиляторы дымоудаления способны работать при экстремальных температурах

Владельцам частных особняков совершенно не помешает установить вентилируемый конек для мягкой кровли – незаменимый атрибут современного дома. Многие недооценивают важное значение подкровельной вентиляции, считая установку такого конька бессмысленной. Однако эта несложная процедура позволяет создать правильный микроклимат, избежать скопления влаги и способствует качественной вентиляции комнат. Использование вентилируемого конька позволяет тратить меньше средств на кондиционирование помещений, а также их отопление. Упругая структура материала предохраняет кровлю от разрушения. Если квартира или офис не предполагает установку вентиляционной системы, обратите внимание на приточно – вытяжной реверсивный оконный вентилятор. Он может работать в двух режимах – обеспечивая как отток, так и приток воздуха. При этом двигатель практически бесшумен, имеет долгий срок службы и позволяет экономить электроэнергию.

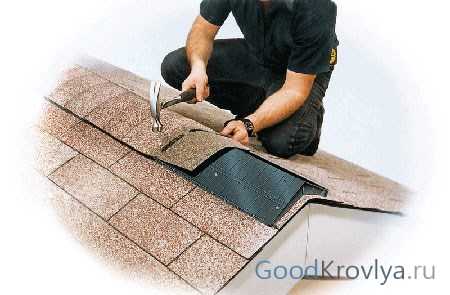

Вентилируемый конек – функциональность и защита для мягкой кровли

Если рассматривать вытяжную систему в целом, она бывает трех видов: естественная, канальная и бесканальная. Канальной называется система, в которой есть целая сеть воздуховодов. Забирая воздух в определенном месте, вытяжной канальный вентилятор подает его по вертикальным каналам и выводит наружу. Но такие конструкции подходят лишь для небольших домов. В противном случае система просто не будет функционировать. Бесканальная вентиляция подразумевает установку оборудования без использования воздуховодов, непосредственно в стене дома или на его крыше. Естественная вентиляция помещений – это проветривание путем открытия форточек и дверей. Промышленные помещения нуждаются в особой вентиляционной системе. Одной вытяжки здесь недостаточно – необходима и приточная вентиляция, чтобы циркуляция воздуха производилась гораздо активнее. Для устройства таких систем обычно приобретают приточно – вытяжные вентиляторы – они способны не только “вытягивать” и выводить загрязненные пары из комнат, но и обеспечивают мощный приток чистого воздуха.

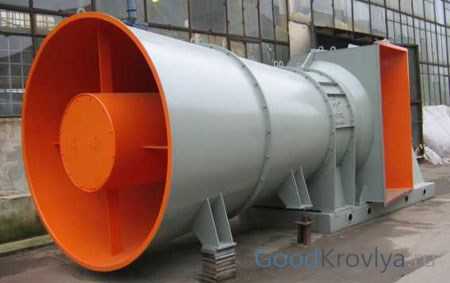

Промышленные вентиляторы – часть сложнейшей вентиляционной системы, предназначенной для обслуживания предприятий

Грамотное оборудование цехов – это наиболее сложная область работы для сотрудников вентиляционных компаний. Для установки системы в одном цехе требуются знания и опыт проектировщика, навыки бригадира и умение монтажника. Цель промышленной вентиляции – избавить помещение от различных вредных веществ. Также важно правильно разработать аспирацию помещения, т.е. удалять загрязнения в тех местах, где они образуются, чтобы они не распространялись на другие пространства. А при необходимости проводить еще и фильтрацию выходящих масс. Кроме того, важно учесть какого рода загрязнения будут:

1. Пыль;
2. Влага;
3. Пары и газы;
4. Твердые частицы.

Выбирать промышленные вытяжные вентиляторы необходимо по параметрам, соответствующим будущим условиям работы. Для этого нужно учесть размер помещения, уже существующие системы вентиляции и их мощности, устройство и состояние крыши. Для проектировщика очень важно разработать такую систему вентиляции, которая будет экономически выгодной, способной сохранять хорошее качество работы всех систем (т. е. при минимальном расходе воздуха и энергии – максимально очищать от вредных веществ).

Основные виды вентиляторов

Вентиляторы бывают нескольких видов: осевые, радиальные, диагональные, диаметральные и центробежные:

• Самым простым считается осевой вытяжной вентилятор, который создает движение воздуха в одном направлении. Он чрезвычайно легок в обслуживании, удобен и высокоэффективен. По конструкции обычно напоминают цилиндр, в котором установлено лопаточное колесо. Недостаток: такой вид вентилятора не способен обеспечить высокое давление.

  Осевой приточно-вытяжной вентилятор

• Диагональный по своей работе и строению похож на осевой, но отличается по форме, поэтому воздух выводится наружу по диагонали.

  Диагональный вентилятор

• Радиальный вид специально разработан для работы с очень высоким общим давлением. В зависимости от строения крыльчатки могут применяться для работы с воздухом разной степени загрязнения. К примеру, если используется бесшумный вытяжной вентилятор, лопатки которого загнуты назад, он может работать с эффективностью до 80%. Но только не с загрязненным воздухом.

  Радиальный вентилятор

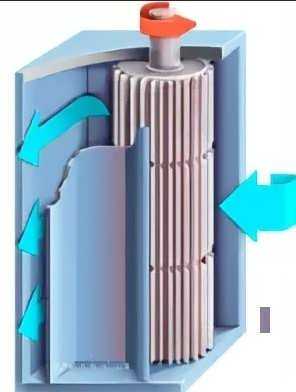

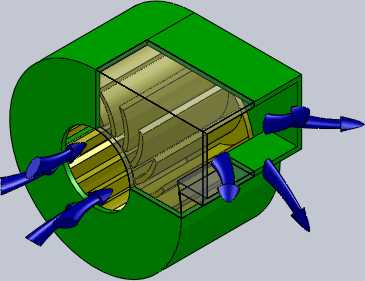

• Диаметральный – его колесо напоминает барабан, лопатки загнуты вперед. Когда поток воздуха заходит в колесо, вентилятор такого типа меняет его направление. Таким образом, воздух направляется по периметру колеса. Если вентиляционная установка небольшая, но требуется перерабатывать довольно большие объемы воздуха, лучше выбирать диаметральный тип. Его КПД достигает 65%.

  Диаметральный вентилятор

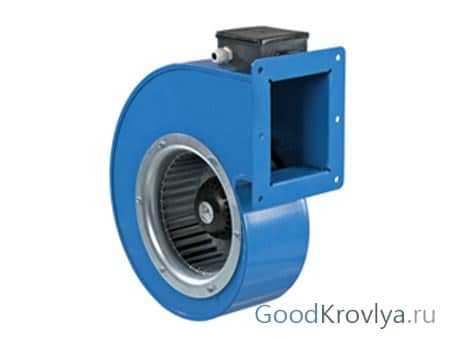

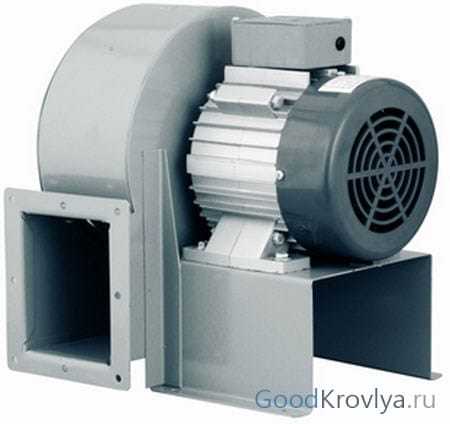

• Центробежные отличаются от предыдущих своим строением и тем, что создают еще и давление воздуха, поэтому они более производительны. Их преимущество заключается в высокой устойчивости к перепадам напряжения. А также в оснащении таким удобным устройством, как реле времени для вытяжного вентилятора (при этом сохраняется примерно такой же уровень энергопотребления, как в других системах).

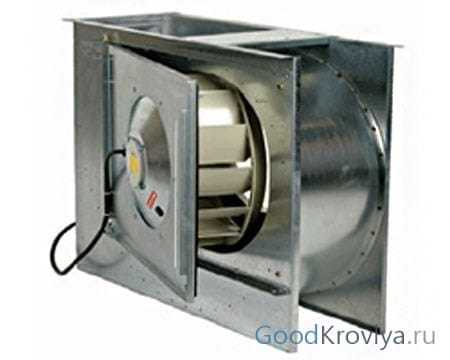

  Центробежный вентилятор

Не имея опыта в установке подобных устройств, браться за нее не следует. В работе с вентиляционными системами существует множество нюансов, о которых человек, не имеющий специального образования, может и не подозревать. Поэтому рекомендуем пригласить специалиста, который выполнит работу на должном уровне и гораздо быстрее (что тоже немаловажно).

goodkrovlya.com

Вентиляторы для вентиляции

Система вентиляции устанавливается в различные помещения. Зачастую она представлена созданными туннелями, по которым проводится подача воздуха снаружи внутрь помещения. Протяженность подобных тоннелей может быть существенной, что значительно снижает эффективность всей системы. При этом протяженность может зависеть от различных факторов: особенностей сооружения, количества комнат, площадь помещения и так далее.

Вентиляторы для вентиляции

Для того чтобы система выполняла свое предназначение проводится установка вентилятора, который проводит нагнетание воздуха в систему. Подобрать правильно вентилятор можно только с учетом объема помещений и его назначения. Зачастую сами вентиляторы устанавливают в глухие помещения, которые не имеют окон, к примеру, ванные комнаты или туалеты. Этот момент достаточно важные, так как без потока свежего воздуха в подобные помещения есть вероятность насыщения кислорода углекислым газом, что приведет к серьезным последствиям.

Предназначение вентилятора

По различным причинам естественная вентиляция в многоквартирном или частном доме имеет малую эффективность. В большей степени страдают помещения, в которых повышена влажность или температура, нет окон, выходящих на улицу. Постоянно высокая влажность является причиной возникновения различных проблем, которые связаны не только с условиями проживания. К основным моментам можно отнести:

• Рассматриваемый механизм проводит нагнетание воздуха. Другие элементы системы, если они есть, предназначены только для перенаправления потока.
• Вентилятор устанавливается для обеспечения наиболее комфортных условий проживания. Примером можно назвать случая в ванной комнате, когда от горячей воды повышается влажность и температура. Некоторые люди не могут переносить подобные условия. Поэтому включается вентилятор для подачи воздуха.
• Повышенная влажность и температура неблагоприятно влияют также и на отделочный материал. Примером можно назвать кафель в кухне или ванной, на котором будет образовываться грибок и плесень.

Вентиляторы для вентиляции

Вентилятор для квартиры может спасти положение. Правильно созданная система вентиляции предусматривает не только подачу воздуха, но и его вытягивание. Для этого могут использоваться одинаковые вентиляторы. Только при правильном подборе рассматриваемого прибора можно рассчитывать, что система вентиляции будет справляться с поставленными задачами. Именно поэтому следует обратить внимание на их классификацию, достоинства и недостатки, стоимость и другие характеристики.

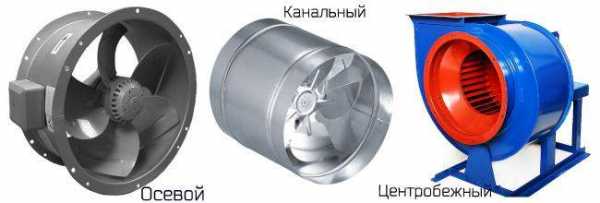

Классификация вентиляторов

Как ранее было отмечено, существует несколько вариантов исполнения вентиляторов, каждый обладает своими особыми качествами. На рынке можно встретить довольно много моделей для бытовых помещений. Конструктивно можно разделить их на следующие категории:

1. Осевые.
2. Канальные.
3. Центробежные.

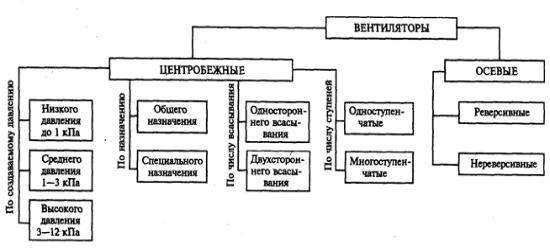

Классификация вентиляторов

В данном случае классификация проходит по конструктивным особенностям. При этом ее можно назвать основной, так как только особенности конструкции определяют эксплуатационные качества. Также можно провести классификацию рассматриваемого прибора по месту установки:

Сами производители проводят классификацию по указанным параметрам, однако не всегда они существенно отличаются друг от друга. Поэтому выбирать следует на основании определенных требований, которые рассмотрим в этой стать далее.

Какие бывают?

Для начала рассмотрим осевые вентиляторы, так как они получили самое широкое распространение. Особенности конструкции определяют то, что ее устанавливают во всех жилых помещениях. К достоинствам можно отнести:

1. Легко устанавливаются.
2. Имеют невысокую стоимость.
3. Подходят для помещений практически любого предназначения.
4. Просты в обслуживании.
5. Компакты.
6. Могут работать в различных системах подачи воздуха.

К особенностям конструкции можно отнести следующее:

1. В центре расположена ось, на которой устанавливается элемент с лопастями.
2. С обеих сторон установлена защита.
3. На оси есть небольшой моторчик, к которому подается небольшое напряжение.

Конструкция известна на протяжении последних нескольких лет, встречается довольно часто. Центробежные варианты исполнения не столь популярны, как предыдущий, но все же также встречаются довольно часто. Область применения – крупные системы подачи воздуха в промышленных помещениях. Особенностью конструкции можно назвать то, что ее корпус несколько напоминает улитку. К преимуществам можно отнести:

• Высокая производительность без повышения мощности.
• Потребляют меньшее количество энергии при высокой эффективности.
• Позволяют создавать давление в системе, которое способно обеспечить движение воздушных масс по извилистым траекториям без потерь.

Однако есть и несколько недостатков, которые определяют отсутствие возможности использования приспособления в быту:

• Большие размеры.
• Стоимость в 3 раза выше, чем у осевых.
• Сложность конструкции определяет ее меньшую надежность.

Некоторые производители проводят создание центробежных моделей, которые могут использоваться в быту. Как правило, подобные модели являются частью разветвленной системы подачи воздуха, так как в противном случае приобретение центробежного варианта исполнения – напрасная трата средств.

Какие бывают вентиляторы

Канальные модели при создании большой системы вентиляции устанавливаются непосредственно в воздуховод. Они предназначены для тоннельных систем большой протяженности, где нужно поддерживать давление воздуха на нескольких участках. Многие модели оснащаются датчиками, которые определю влажность и давления воздушного потока. При необходимости проходит автоматическое отключение в случае, когда необходимая влажность уже была достигнута. К несомненным достоинствам можно назвать:

1. Возможность проведения скрытой установки.
2. Большая эффективность при малых энергозатратах.
3. Автоматическая работа на основании измеренных показателей воздуха.

Как правило, подобные системы устанавливают в бассейнах и саунах. Однако есть и несущественные недостатки:

1. Высокая стоимость.
2. Конструкция имеет довольно большие размеры.
3. Сложно обслуживать самостоятельно.

Первый тип вентилятора – идеальный выбор для установки дома. Два других подходят для различных ситуаций, когда эффективности и функциональности осевого вентилятора становится недостаточно.

Некоторые бытовые вентиляторы имеют обратный клапан. Подобный вариант исполнения создается специально для кухни или санузлов. Установленный клапан не позволяет воздуху, который попал в шахту, вернуться обратно. Частой ситуацией можно назвать случай, когда жильцы многоквартирного дома проводят вырезание отверстий в общую систему вентиляции самостоятельно. Это приводит к разгерметизации системы, а также попаданию вытянутого воздуха в квартиры соседей. Поэтому рекомендуется проводить установку модели с обратным клапаном, так как она имеет высокую эффективность.

Как правило, мощность бытового вентилятора составляет около 3 000 кубометров воздуха в час. При этом он имеет вертикальную установку, диаметр отверстия составляет 400 миллиметров.

Отдельной группой можно назвать бесшумные модели, которые пользуются наибольшей популярностью. Подвижный элемент конструкции проводит завихрение воздушного потока, вследствие чего появляется шум. Бесшумный вариант исполнения идеально подходит для небольших квартир. Обеспечить отсутствие шума можно путем использования лопастей особой формы, а также при ограничении скорости вращения. Однако это несколько уменьшает мощность установки. Поэтому бесшумная модель в большей степени подходят для бытового применения, для промышленного подходят обычные варианты исполнения.

Высокотемпературный вариант исполнения применяется в саунах, каминных, парных и других помещениях. Подобные помещения можно охарактеризовать высокой температурой воздушных масс. Как правило, при создании оборудования из этой категории учитывается возможность повышения температуры окружающей среды до 70-180 градусов Цельсия. Еще важным моментом можно назвать то, что конструкция работает на электричестве, а значит должна иметь защиту от воздействия влаги соответствующего класса IP.

Кроме вышеприведенных вариантов исполнения следует отметить также те, которые имеют специальную защиту от коррозии, возникновения искр, для удаления дымы, струйные и многие другие. Многие используются в промышленных системах, но в этом случае рассмотрим выбор модели для бытового применения.

Как провести выбор?

Для того чтобы подобрать наиболее подходящую модель следует рассмотреть основные моменты, характеризующие рассматриваемую конструкцию. К важным характеристикам можно отнести:

• Производительность. Одним из основных показателей можно назвать производительность. Она рассчитывается по формуле произведения показателя кратности обмена для рассматриваемого помещения и объема самого помещения. Кратность обмена воздуха зависит от назначения помещения, указывается в специальном каталоге СНиП. При этом еще полученный результат умножается на 10-15%, что связано с погрешностью расчетов.
• Следующим критерием выбора можно назвать уровень шума. Он важен в случае оборудования помещений небольшой площади. Во время работы вентилятора создается два вида шума: механический и аэродинамический. Механические является результатом вибрации корпуса и других закрепленных элементов конструкции, а аэродинамический – результат движения воздуха в системе. Согласно принятым нормам шум вентиляции в жилом помещении не должен превышать 25 децибелов, для кухни подойдет модель с уровнем шума 35 децибел. При выборе модели для ванной или санузла можно обращать внимание на модели, которые имеют более высокий уровень шума, так как они включаются на короткий промежуток времени. Показатель шума указывается в документации. Для того чтобы снизить уровень шума часто устанавливается специальный элемент подавления шума, который получил широкое применение в промышленном помещении.
• Степень защиты от повышенной влажности – важный момент, так как конструкция зачастую устанавливается в помещении с повышенной влажностью. Примером можно назвать оборудование сауны или другого помещения со сложными климатическими условиями. Вентиляторы работают от электричества. Поэтому следует проводить защиту от влажности, так как в случае замыкания есть вероятность возникновения пожара. Есть модели, рабочее напряжение которых составляет 24 В. Они менее опасны, даже при замыкании вероятность возникновения огня очень мала.

Как провести выбор вентилятора

• Степень жаростойкости – следующий критерий выбора. Также при обустройстве помещений, в которых микроклимат имеет постоянно высокую температуру, следует использовать конструкции, которые имеют особую защиту от внешнего воздействия. Примером можно назвать случай установки вентилятора в сауне. Высокая температура может привести к деформации важных элементов конструкции. Зачастую жаростойкие варианты исполнения изготавливают при использовании металла.
• Удобство эксплуатации определяется многими параметрами. Примером можно назвать модель, которая может включаться вместе со светом в помещении. Она позволяет значительно снизить затраты на электроэнергию. В других случаях наиболее подходит модель с установленным таймером. К примеру, после купания в ванной свет выключается, но вентилятор продолжает работать для снижения влажности в помещении. Более практичными, но при этом дорогими можно назвать варианты исполнения, которые имеют датчик влажности. При наличии подобного датчика запуск вентилятора проводится при повышении влажности до установленного значения.
• Соотношение цены и качества – последний критерий выбора. Это связано с тем, что тихий и мощный вентилятор может не прослужить более года, но при этом иметь высокую стоимость. Именно этот момент определяет то, что следует обращать внимание при покупке только на продукцию известных производителей. Их продукция имеет гарантию качества, снабжается сертификатами качества, имеет специальную маркировку, которая определяет конструктивные особенности и основные эксплуатационные характеристики. При этом класс защиты не менее IP 34.

Другими существенными моментами при выборе можно назвать габаритные размеры. Не стоит забывать о том, что размер корпуса не определяет мощность и другие эксплуатационные характеристики. Однако в некоторых случаях габаритные размеры являются наиболее важным критерием выбора, так как они определяют возможность установки. Цена является не определяющим фактором, так как она не указывает на качество и другие моменты. Однако стоит помнить о том, что хорошая вещь не будет стоить мало.

79w.ru

Как подобрать вентиляторы для вентиляции помещений

Вместе с новыми строительными конструкциями и материалами для утепления квартир и домов к нам приходят и новые решения по созданию в жилых помещениях комфортного микроклимата. На смену естественному воздухообмену постепенно приходит искусственный, работающий эффективнее и сберегающий тепло в жилище. Для организации любого принудительного воздухообмена применяются вентиляторы для вентиляции жилых помещений, обеспечивающие потребный для поддержания комфортных условий расход воздуха.

Содержание статьи:

Виды вентиляторов, применяемых в жилых зданиях

Как известно, для создания оптимальных условий воздушной среды в помещениях дома необходим как приток свежего воздуха с улицы, так и вытяжка загрязненного, одно без другого существовать не может. Ныне существующие виды вентиляторов для вентиляции устанавливаются как на приток, так и на вытяжку, поскольку в жилых зданиях отсутствуют агрессивные среды, требующие специального исполнения вытяжных устройств. Поэтому вентиляторы подбираются по производительности и в соответствии со схемой воздухообмена, бывают они следующих видов:

1. Осевые. В них крыльчатка насажена прямо на вал электродвигателя и располагается внутри потока и перпендикулярно ему. При этом двигатель также омывается воздушным потоком, находясь внутри него. Осевой вентилятор для принудительной вентиляции в силу своей конструкции не может развивать большой напор и перемещать воздушные массы на сколько-нибудь значительное расстояние по трубопроводам.
2. Среднее и высокое давление могут создавать центробежные вентиляторы для вентиляционных систем, для этого они и разработаны. Вместо крыльчатки в них установлено рабочее колесо с лопатками, загнутыми вперед или назад. Электродвигатель вынесен наружу и в зависимости от исполнения вращает рабочее колесо напрямую или посредством ременной передачи.

Примечание. Ременная передача имеется в мощных установках большой производительности, применяющихся для централизованных систем вентиляции, что обслуживают целые здания.

Зачастую в вентиляционных системах жилых зданий устанавливают так называемые канальные вентиляторы. Это не отдельный вид агрегатов, а разновидность центробежных, монтируемых непосредственно в трубопровод, по которому перемещаются воздушные массы.

Как правило, осевые типы вентиляторов ставятся для локальной вытяжки из комнат, где воздух наиболее загрязнен. Они служат дополнением к существующей вытяжной системе с естественным побуждением, которая, как известно, работает не всегда стабильно. Осевые агрегаты монтируются в проемах вертикальных шахт, чьи выходы имеются на каждой кухне либо в санузле.

Вентиляционные установки с сетью воздуховодов

Если в доме реализуется схема, где система вентиляции полностью принудительная или централизованная, то в ней задействуют центробежные агрегаты. Подобные схемы бывают двух видов:

1. Приток с улицы подается в каждое помещение отдельным агрегатом, встраиваемым в наружную стену, а вытяжку обеспечивают осевые вентиляторы для вентиляции ванной и кухни.
2. Потоки приточного и вытяжного воздуха распределены по комнатам с помощью сети воздуховодов, сходящихся к центральной вентиляционной установке. В ней стоит две мощных установки, обслуживающих весь дом, один функционирует как приточный, второй – как вытяжной.

Рекомендации по подбору

Когда речь идет о том, чтобы осуществить подбор вентилятора для ванной комнаты, работающий периодически, во время пребывания там людей, то для определения его производительности следует руководствоваться нормативными документами. Они предписывают, что из ванной комнаты необходимо удалять 25 м3/ч загрязненного воздуха. Это значит, что производительность вентилятора, включаемого периодически, должна быть не менее 25 м3/ч.

В остальное время, когда вентилятор бездействует, он своей крыльчаткой перекрывает 2/3 сечения канала и естественная вытяжка практически отсутствует. Чтобы этого избежать, лучше приобретать вентилятор, встроенный в решетку. Тогда во время его бездействия поток естественным образом проходить сквозь сечение решетки.

Данные рекомендации подразумевают, что в здании стоят металлопластиковые окна. В противном случае разрежение, что создает вентилятор для вентиляции туалета, ванной или кухни, будет затягивать холод через щели в деревянных окнах, а это недопустимо.

Точно так же происходит подбор вентилятора для туалета, его производительность в соответствии с действующими нормами тоже равна 25 м3/ч. Здесь и в предыдущем случае стоит обратить внимание на наличие притока. Если его нет, то агрегат создаст в санузле разрежение, которое станет затягивать воздух из других комнат до тех пор, пока не установится новый воздушный баланс. После этого вытяжка прекратится, несмотря на работу вентилятора, поскольку без притока его крыльчатка начнет просто перемешивать воздух, не перемещая его.

Установка для принудительной вентиляции в квартире

Как вариант, приток может появиться из-за опрокидывания тяги в кухонном вытяжном канале, что приведет к появлению посторонних запахов из других квартир. Поэтому, осуществляя подбор вентилятора, есть смысл приобрести агрегаты на кухню и в санузел с обратными лепестковыми клапанами.

Наилучшее решение, дающее возможность избежать подобных проблем — система принудительной вентиляции с механическим побуждением притока и вытяжки. Конечно, для устройства такого воздухообмена в идеале нужно бы обратиться к специалистам для выполнения расчета и подбора оборудования.

Но можно поступить и проще: вмонтировать во внешнюю стену каждой комнаты местный вентилятор для приточной вентиляции с электронагревателем для воздуха, а в кухне и ванной поставить осевые агрегаты как рассказывалось выше. Производительность приточных установок принять из расчета 1—1.5 объема помещения за 1 час, прибавив к ним количество воздушной смеси, удаляемой вытяжными вентиляторами кухни и туалета.

Заключение

В ванную комнату или туалет правильно подобрать вентилятор несложно, но для его эффективной работы нужно организовать полноценный воздухообмен. То есть, обеспечить поступление в дом свежего потока извне. Устройство же механического притока или централизованной системы обойдется гораздо дороже, но и работает он эффективнее.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

канальный, осевой, вытяжной, промышленный, радиальный, бытовой, тепловентиляторы для дома, видео-инструкция по монтажу своими руками, фото и цена

Для того чтобы грамотно оборудовать в собственном доме систему приточно-вытяжной вентиляции с принудительной циркуляцией воздуха, в первую очередь нужно правильно подобрать по всем необходимым параметрам наиболее подходящий осевой, центробежный или канальный вентилятор, который является важнейшим рабочим механизмом этой системы.

При выборе этого устройства нужно принимать  во внимание большое количество различных внешних факторов, таких как: совокупный объем проветриваемого жилого помещения, форма, материал и площадь поперечного сечения воздуховодных каналов, минимальная и максимальная температура атмосферного воздуха, общая протяженность системы вентиляции, а также некоторые другие важные показатели.

Высокопроизводительный воздушный нагнетатель центробежного типа.

Краткий обзор бытовых вентиляторов

Для того чтобы помочь читателю выбрать для себя наиболее приемлемый вариант, в этой статье будет представлено описание различных видов электрических вентиляторов, предназначенных для работы в бытовых системах вентиляции, а также указаны их основные характеристики и кратко рассмотрены главные преимущества и недостатки той или иной модели.

В то же время настоящая статья может расцениваться как полноценная инструкция по выбору вытяжного или нагнетательного вентилятора для домашней вентиляционной системы с принудительной циркуляцией воздуха.

Вентиляционная система современного жилого дома.

Назначение и основные функции

Нормальное функционирование бытовой системы вентиляции с естественной циркуляцией воздуха становится возможным, благодаря незначительному перепаду атмосферного давления на участке между входным отверстием приточного тракта и выходным отверстием вытяжного тракта.

При этом для нормальной работы подобных систем необходимо одновременное соблюдение следующих условий:

1. Чтобы обеспечить необходимую разницу атмосферного давления, а соответственно естественную тягу в системе, нужно чтобы выходное отверстие было расположено на высоте не менее 4 метров выше, относительно уровня входного отверстия.
2. Для обеспечения необходимой пропускной способности, при малой скорости движения воздуха, необходимо использовать воздуховоды большого сечения.
3. Форма поперечного сечения вентиляционных каналов должна быть максимально приближена к окружности, а их внутренняя поверхность должна быть однородной и гладкой, чтобы не создавать турбулентных завихрений воздушного потока.

Схема естественного воздухообмена в жилом доме.

При включении в схему вентиляционной системы электрического вентилятора, соблюдение приведенных выше условий становится не обязательным по следующим причинам:

1. Разница давления воздуха между нагнетательным и вытяжным трактом обеспечивается за счет работы крыльчатки вентилятора, поэтому перепад высот в данном случае не имеет никакого принципиального значения.
2. В системах принудительной вентиляции скорость движения воздушного потока существенно выше, поэтому воздуховоды даже небольшого сечения обладают более высокой пропускной способностью.
3. Нагнетательные или вытяжные вентиляторы позволяют создавать в системе более высокий перепад давления, чем в случае естественной воздушной тяги, поэтому сопротивлением внутренних поверхностей и турбулентными завихрениями, в большинстве случаев можно пренебречь.

На фото показана схема принудительной приточно-вытяжной вентиляции жилой квартиры.

Обратите внимание! Максимальная скорость движения воздуха в системах естественной вентиляции составляет 1 м/с, в то время как в системах с принудительным нагнетанием или откачиванием воздуха, его поток может двигаться со скоростью не менее 3 м/с.

Разновидности бытовых вентиляторов

Практически все бытовые вентиляторы приводятся в действие электрическим двигателем, однако многие модели отличаются между собой по мощности двигателя, частоте оборотов, производительности, максимальному рабочему давлению, типу используемой крыльчатки, принципу подачи воздуха, размеру, весу, и многим другим техническим параметрам.

Исходя из принципа подачи воздуха и типа используемой крыльчатки, все существующие модели условно можно разделить на несколько видов.

1. Наиболее простыми, но в то же время самыми распространенными моделями, которые чаще всего используются в быту, являются осевые электрические вентиляторы.

Устройство с осевой схемой подачи воздуха.

2. Более производительными считаются модели с центробежной схемой нагнетания воздуха, которые способны создавать более высокое давление, и развивать большую скорость движения воздушного потока.
3. Одной из разновидностей таких моделей является система с диаметральным расположением лопастей, однако по причине громоздкой конструкции, она практически не используется в быту.
4. Для установки внутри воздуховодов применяются канальные вентиляторы, которые отличаются небольшими размерами и относительно невысоким уровнем шума.

Разновидность бытового канального вентилятора.

Осевые вентиляторы

Осевой, или другими словами, аксиальный вентилятор получил такое название потому, что в процессе его работы направление движения воздушного потока расположено на одной оси с плоскостью рабочей крыльчатки.

Такая схема получила широкое распространение в бытовых системах проветривания, благодаря тому, что обладает следующими преимуществами:

1. Электрические двигатели подобных устройств, как правило, обладают низкой потребляемой мощностью, поэтому являются достаточно экономичными, и могут работать длительное время без остановки.
2. Аксиальные бытовые вентиляторы не способны развивать высокое давление, однако при этом их мощности оказывается достаточно для постоянной смены всего объема воздуха в помещении. Такой режим работы позволяет обеспечить равномерный воздухообмен на протяжении всего времени работы, и в то же время позволяет избавиться от дыма и неприятного запаха, а также избежать возникновения сквозняков.
3. Осевая схема нагнетания воздуха имеет простейшую конструкцию, которая представляет собой прямоточный воздушный канал, с расположенной в нем крыльчаткой и приводным электродвигателем, поэтому цена таких устройств существенно ниже, чем стоимость других, более сложных моделей.

Схема монтажа аксиальной вытяжки в стеновой проем.

Совет! Еще одним преимуществом осевых вентиляторов является наиболее низкий уровень шума, среди других подобных устройств, поэтому они чаще всего используются в качестве вытяжки для проветривания кухни, бани, ванной комнаты, санузла, и других бытовых помещений.

Вытяжные и нагнетательные вентиляторы центробежного типа

Для работы сложных вентиляционных систем с большим количеством воздуховодов и различных вспомогательных устройств, а также с большой протяженностью магистральных нагнетательных и вытяжных воздухопроводных каналов требуются высокопроизводительные промышленные вентиляторы, способные за короткое время перемещать большой объем воздушных масс.

Чаще всего для решения подобных задач используются устройства с центробежной системой перемещения воздуха, принцип работы которой заключается в следующем:

1. Рабочий орган машины представляет собой внешний металлический кожух из нержавеющей или оцинкованной стали, внутри которого на шариковых подшипниках установлен вращающийся барабан.
2. Стенки барабана содержат большое количество радиально установленных лопастей, которые во время вращения увлекают за собой поток воздуха, тем самым придавая ему вращательное движение.
3. В результате вращения, под действием центробежной силы частицы воздуха отбрасываются от центра вращающегося барабана к внутренней стороне металлического кожуха, после чего, сжимаясь в замкнутом пространстве, направляются к выходному отверстию нагнетательного тракта.

Промышленные радиальные вентиляторы, как правило, приводятся в действие мощными электрическими двигателями, которые работают в постоянном или циклическом режиме, и включаются в работу вручную или при срабатывании датчиков автоматической системы климатического контроля.

Принцип работы центробежного нагнетателя.

Обратите внимание! Центробежные электрические вентиляторы одинаково эффективно могут работать как на подачу, так и ни удаление воздуха, поэтому, в зависимости от типа подключения, их можно использовать в системах как приточной, так и вытяжной принудительной вентиляции.

Канальные вентиляторы

Канальные устройства предназначены главным образом для установки внутри воздуховода, а также в разрыве магистральной линии подачи или удаления воздуха как самостоятельный или вспомогательный рабочий механизм приточно-вытяжной вентиляции.

Среди главных отличительных особенностей канальных вентиляторов можно выделить следующие эксплуатационные качества:

1. Чаще всего они изготавливаются по осевой схеме, поэтому отличаются компактными размерами и невысоким уровнем шума.
2. Такие устройства без труда могут быть установлены своими руками как в проектируемые, так и в существующие бытовые вентиляционные системы.
3. В настоящее время существует большой выбор различных моделей, которые отличаются между собой по габаритным размерам, форме, производительности, и другим техническим параметрам, поэтому подобрать подходящее устройство не составит особого труда.

Канальный нагнетатель центробежного типа с пониженным уровнем шума.

Совет! Даже при установке внутри помещения, следует отдавать предпочтения устройствам, изготовленным из пластика, нержавеющей стали или других коррозионностойких материалов, поскольку в атмосферном воздухе всегда содержится водяной пар, а системы вентиляции и кондиционирования воздуха имеют повышенную склонность к образованию конденсата.

Многозональные устройства

В системе централизованного дымоудаления, а также в системе вентиляции и кондиционирования воздуха в частном жилом доме удобно использовать многозональное устройство, которое представляет собой высокопроизводительный вентилятор центробежного типа, устанавливаемый в техническом помещении, например в подвале или на чердаке.

Главная его особенность заключается в том, что на его кожухе расположено несколько соединительных фланцев для подключения вытяжных или нагнетательных воздуховодов, каждый из которых может независимо обслуживать различные жилые или хозяйственно-бытовые помещения.

Таким образом, одно устройство может полностью обеспечить работу системы  приточно-вытяжной вентиляции всего жилого дома.

Входные и выходной патрубки многозонального центробежного вентилятора.

Советы и рекомендации

Для того чтобы сделать правильный выбор бытового вентилятора, в зависимости от его предназначения и выполнения конкретных поставленных задач, следует придерживаться следующих правил:

1. Для эффективного проветривания ванных комнат и санузлов необходимо подбирать устройство осевого типа с номинальной производительностью не менее 30 м³/час.
2. Для установки в помещениях с повышенной влажностью, например в душевой или в бане, нужно следить, чтобы уровень защиты был не ниже IP.

Компактное устройство бытовой вентиляции с пультом дистанционного управления.

3. Оптимальную производительность вытяжки для кухни несложно определить, умножив ее общий объем на 10. Например, объем кухни размером 4 х 3 м, с высотой потолков 2,8 м будет равен 33,6 м³, соответственно производительность вытяжного вентилятора должна быть не менее 330 м³/час.
4. Производительность вытяжки для жилых помещений определяется по похожей схеме, однако в данном случае, суммарный объем помещения следует умножать не на 10, а на 3.
5. При необходимости быстро нагреть помещение, можно использовать электрические тепловентиляторы для дома, в которых перед крыльчаткой нагнетателя воздуха установлен электрический нагревательный элемент.

Раскрытые створки обратного клапана.

Совет! Для того чтобы препятствовать нежелательному попаданию охлажденного атмосферного воздуха с улицы в помещение, все бытовые вентиляторы должны быть оборудованы обратным клапаном.

Заключение

Прочитав данную статью, можно сделать вывод, что наиболее оптимальным вариантом вытяжки для кухни, ванной комнаты и туалета, а также для жилых помещений квартиры или небольшого частного дома является обычный осевой вентилятор, который устанавливается в оконный проем форточки или в вентиляционную решетку общего вертикального стояка.

Чтобы получить наглядное представление о том, как это сделать самостоятельно, можно посмотреть видео в этой статье или почитать похожие материалы на нашем сайте.

gidroguru.com
