Типы и виды вентиляторов — ElectrikTop.ru

Вентилятор – вид машины, осуществляющей перекачку газовых сред без существенного повышения давления. Вот такое довольно мудреное объяснение сущности этого незаменимого в быту и на производстве устройства можно найти в технической литературе для специалистов. Теперь давайте попробуем, буквально на пальцах, разобраться в том, какие типы вентиляторов существуют и для чего они применяются.

Принципы, используемые для перекачки воздуха

Для людей, далеких от техники и с прохладцей относившихся в школе к урокам физики, вообще может быть непонятно то, как можно перекачать субстанцию, которая субъективно бесплотна и не имеет какой-либо упорядоченной структуры. На самом деле любой газ и воздух, как их механическая смесь, обладает вязкостью.

В ее наличии можно убедиться на несложном опыте: если один диск (можно из картона) подвесить на нитке, а другой расположить под ним и вращать чем-либо, то верхний, в конце концов, так же начнет вращаться. Если вам не хочется ставить опытов, вспомните, насколько упругой бывает среда, если выставить руку из окна автомобиля.

Поскольку воздух обладает и плотностью, и вязкостью, его можно переместить из одного места в другое. Для этого надо лишь создать локальную зону с перепадом давления. Это можно сделать двумя способами:

  1. Естественным. Для этого строится высокая вертикальная труба, которая становится каналом перекачки – внизу давление выше, вверху ниже. Без канала, который ограничивает пространство, тяги воздуха не возникнет. Это объясняется так называемым законом Бернулли – любой поток при уменьшении его сечения ускоряется, а давление внутри него падает. Такой принцип используется при создании естественных (пассивных) систем вентиляции, которые одновременно являются и вытяжными, и приточными.
  2. Искусственным. Например, нагревом, при котором воздух расширяется, увеличивается в объеме и теряет в удельном весе, а на его место начинает притекать холодный. Однако наибольшей эффективности в перекачке газовых сред можно достичь использованием особых приспособлений – крыльчаток, которые, во-первых, создают разрежение. А, во-вторых, разгоняют поток газов, используя их вязкость. Вот именно их и называют вентиляторами.

Типы и виды вентиляторов

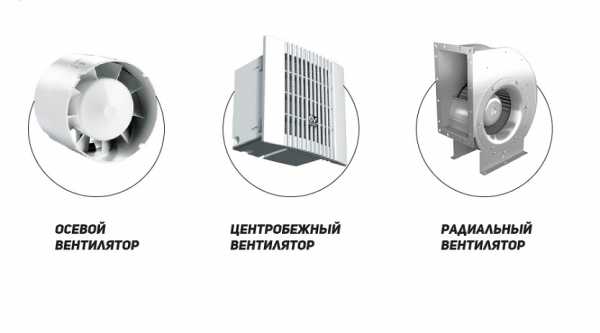

Тип вентиляторов определяется тем, какая крыльчатка в них используется. Они бывают:

  • Аксиальные (осевые, прямоточные).
  • Радиальными.
  • Тангенциальными.
  • Безлопастными.

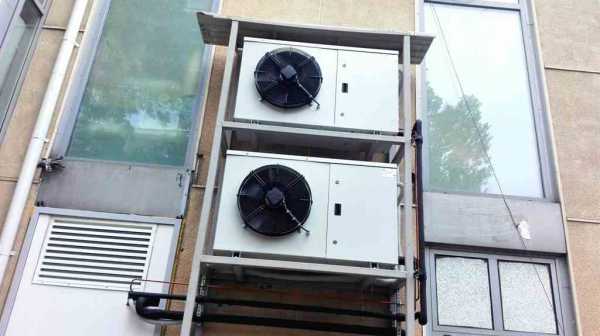

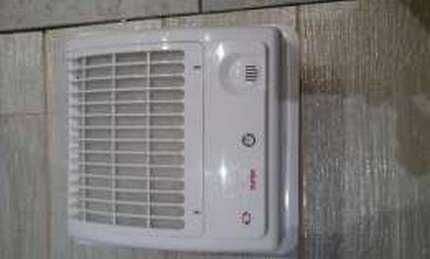

А по виду они могут быть канальными, крышными, напольными, кухонными вытяжными, нагнетательными, управляемыми и неуправляемыми.

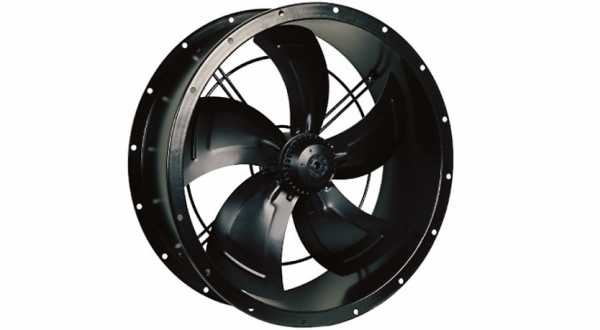

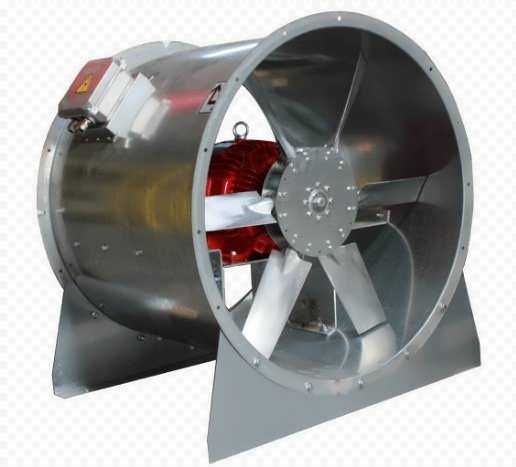

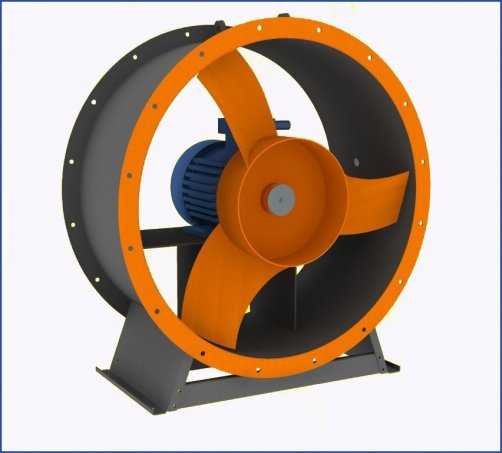

Аксиальные вентиляторы

Осевые вентиляторы прогоняют воздух вдоль оси крыльчатки. На этом рабочем органе находится две, три, четыре или больше лопастей, наклоненных к оси, и в ряде случаев имеющих аэродинамический профиль – с нагнетаемой стороны они вогнутые, а в сторону нагнетания выгнутые. Каждая лопасть – это сегмент плоской спирали. Когда она вращается, условная точка на ее грани совершает поступательное движение. Это и является силой, побуждающей соприкасающуюся с ней среду двигаться в ту же сторону.

Если сечение лопасти аэродинамическое, то на ее выгнутой поверхности образуется разрежение, увеличивающее силу втягивания и эффективность вентилятора. Однако это же мешает изменять направление перекачивания. Поэтому реверсивные вентиляторы имеют крыльчатку с плоскими лопастями.

Крыльчатка может быть как открытой, тогда ее эффективность (КПД) не слишком велика, так и закрытой, заключенной в отрезок трубы. Чем он длиннее, тем сильнее разгон перекачиваемого потока и выше производительность машины. Вентиляторы с открытой крыльчаткой чаще всего применяются для создания комфортной атмосферы в помещении. Закрытая крыльчатка, или импеллер, обладают большой производительностью. В быту их используют в кухонных вытяжках, а также в компьютерных кулерах.

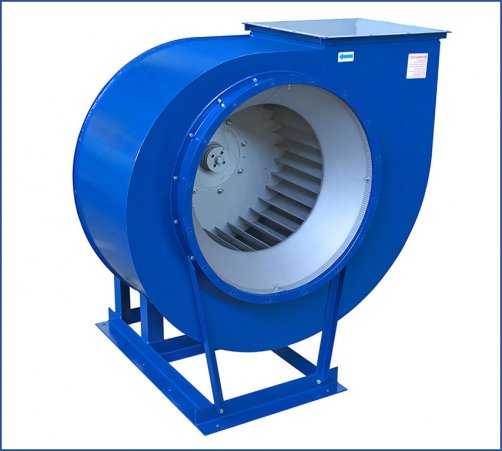

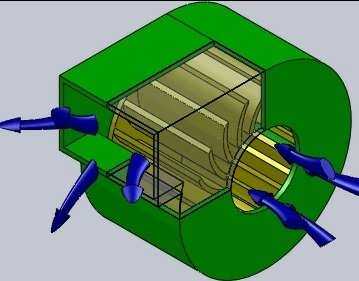

Радиальные вентиляторы

У них крыльчатка похожа на беличье колесо и заключена в кожух, похожий на раковину улитки в один оборот, открытую с одного бока. Воздушный поток двигается поперек оси вращения (по радиусу). В этом случае к разрежению и захватыванию потока поверхностным трением прибавляется центробежная сила. Поэтому радиальные вентиляторы дают очень мощный и плотный поток, который используется в промышленных установках. В зависимости от того, в какую сторону направлено заборное окно кожуха – на улицу или в помещение, они могут играть роль как вытяжки, так и нагнетателя.

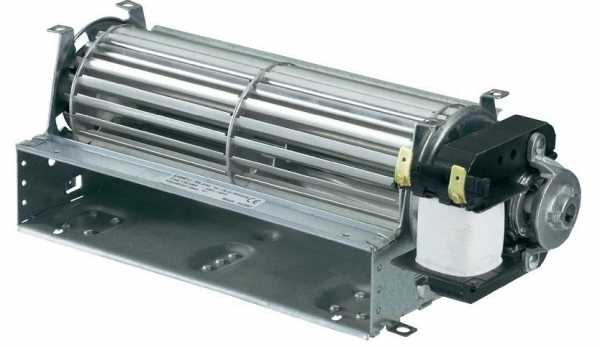

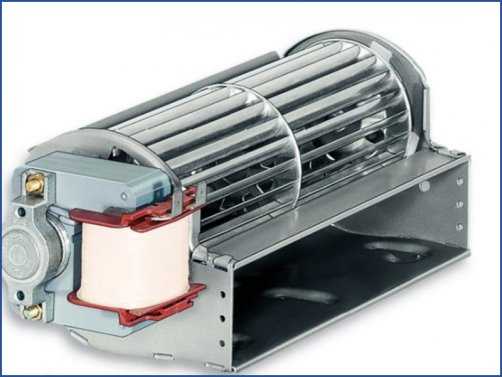

Тангенциальные вентиляторы

Отличаются от радиальных тем, что перемещаемый поток воздуха поступает с внешней стороны «улитки». Поэтому в большей степени он приводится в движение благодаря своей вязкости. Эффективность такой установки невелика, но они находят применение в климатической технике, когда охлажденный в специальном устройстве воздух надо подать в помещение плавно, не создавая дискомфорта.

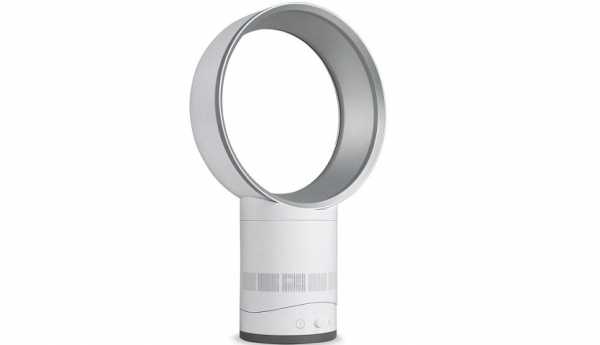

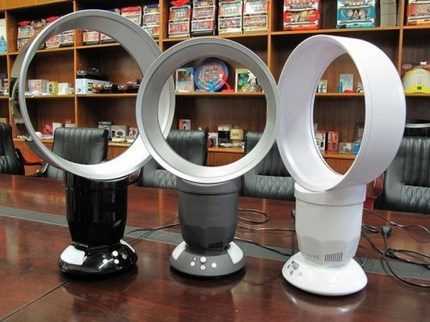

Безлопастные вентиляторы

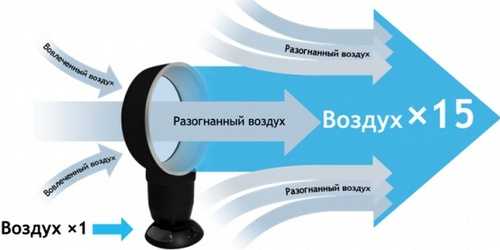

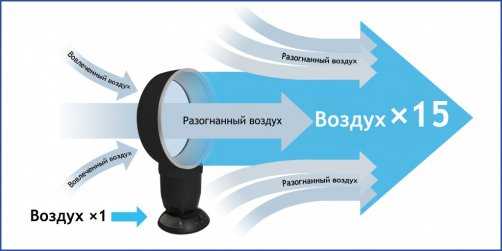

В их конструкции используется принцип эжекции – вовлечения в движение большего объема среды меньшим. Безлопастной вентилятор снаружи – это кольцо, внутренняя поверхность которого имеет форму крыла самолета – она выгнута, причем радиус изгиба меньше с той стороны, откуда воздух закачивается, а к выходу изгиб переходит в плавное расширение.

Эжектором выступает небольшой вентилятор, расположенный в основании прибора. Он подает поток воздуха в отверстия, расположенные по всей длине окружности на входе кольца. Двигаясь по изогнутой поверхности, он создает разрежение, в которое втягивается воздух из помещения. Прокачиваемый через кольцо объем в 20 раз больше, чем тот, что его инициировал.

Достоинством прибора является то, что поток воздуха ламинарный – равномерный, похожий на дуновение природного ветра. В то время как газ, прошедший через крыльчатку, – это вихрь, имеющий точки максимума и минимума давления. По этой причине безлопастные вентиляторы чаще используют в быту, субъективно они более комфортны.

Канальные, крышные, форточные…

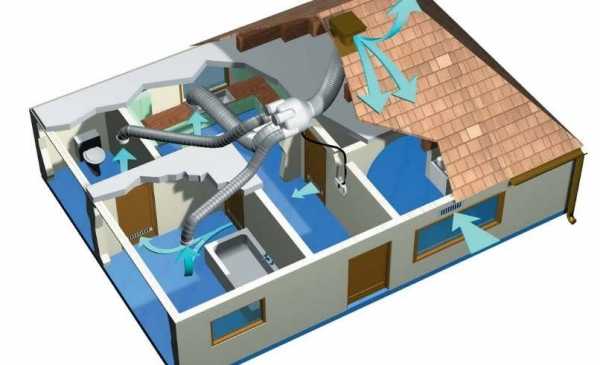

Виды вентиляторов различаются по месту их установки. В последнее время широкое распространение получили так называемые канальные – устанавливаемые внутри вентиляционных каналов, что в ряде случаев удобнее, поскольку позволяет сэкономить место. Например, когда система вентиляции проложена в потолочном перекрытии.

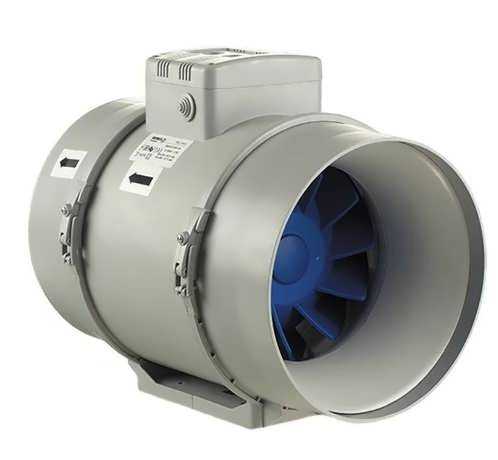

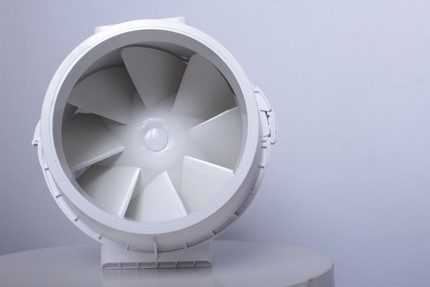

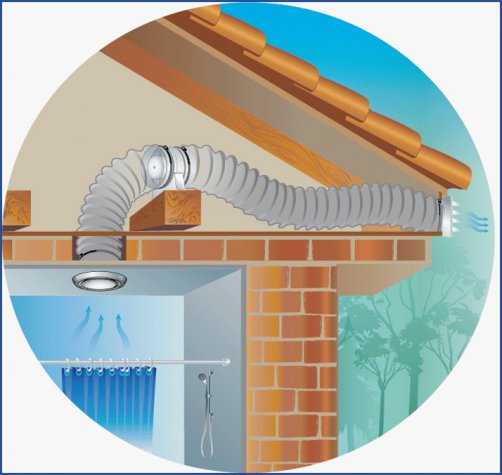

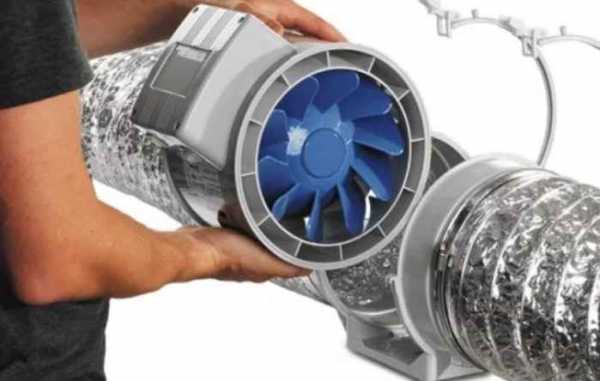

Канальный вентилятор – это классический аксиальный импеллер. Это модуль, состоящий из крыльчатки и электродвигателя, которые помещены в трубу с фланцевыми креплениями на концах. Провод электропитания выведен наружу. В зависимости от формы канала, в которые они встраиваются, такие устройства бывают круглыми, квадратными и прямоугольными.

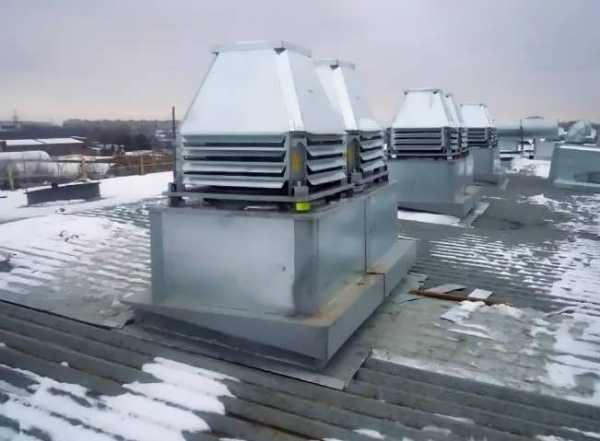

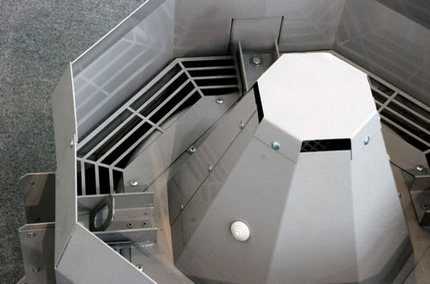

Крышные вентиляторы устанавливаются на крышах. Они всегда вытяжные, поскольку вверху скапливается самый горячий и загрязненный аэрозолями воздух. Это промышленные установки и тип крыльчатки у них разный. При необходимости прокачки больших объемов устанавливают радиальные машины.

Управление вентиляторами

Управление вентилятором может быть как ручным, так и автоматическим. В последнем случае применяются датчики, оценивающие качественные параметры перекачиваемой газовой среды. Например, температуру или влажность.

Вентиляторы – это очень важные и необходимые устройства, которые часто выполняют свою работу, не привлекая к себе внимания. Например, сейчас они прогоняют воздух в вашем компьютере, охлаждая процессор, блок питания и видеокарту. Без них вы бы не смогли прочитать эту статью и путешествовать по просторам интернета.

electriktop.ru

Вентиляторы для системы вентиляции: какие они бывают и как работают

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Вентиляторами называют устройства, с помощью которых происходит забор или подача воздуха и его транспортирование по воздуховодам. Данные детали имеют широкое применение, используются они и вентиляционных системах.

Краткое содержание

Применение и назначение вентиляторов

Вентиляторы эксплуатируются в приточно-вытяжной вентиляции. Они перемещают воздушные потоки, и тем самым создают сопротивление вентиляционной конструкции и перепад давления. Это в свою очередь влияет на эффективность механизма.

Все вентиляторы работают при помощи приводов — двигателей, которые питаются от электрической сети, а сам забор воздуха выполняют лопасти. Существуют различные виды данных механизмов.

Классификация типов вентиляционных вентиляторов и принцип их работы

Вентиляторы в системах проветривания имеют между собой множество отличий. Поэтому есть 5 категорий отличия этих механизмов.

По конструкции и принципу работы

Некоторые способны вращаться как в правую, так и в левую сторону.

Различают такие устройства:

  1. Осевые. Их еще называют аксиальными. Эти вентиляторы имеют лопасти, которые вращаются возле оси и гонят поток воздуха по вентиляционным шахтам. Преимущество данного вида вентиляторов в простоте и относительной дешевизне конструкции. Также данная установка обладает высоким КПД, так как при этом наблюдается небольшое сопротивление воздуха, и нет трения деталей между собой. Внешний вид механизма напоминает колесо, его лопасти находятся под нужным углом. Воздушный поток направлен параллельно оси вращающегося вентилятора. Присутствие специального коллектора помогает его выравнивать, что существенно улучшает аэродинамику механизма;
  2. Центробежные. Когда вращается этот приточный вентилятор, то воздух захватывается и поток попадает на периферию, а по пути немного сжимается. Центробежная сила его толкает в воздуховод, и он попадает в помещение. Состоит из цилиндра, в котором зафиксированы лопасти загнутые в какую-либо сторону (зависит от его назначения), рабочего колеса, располагающегося в спиральном улиткообразном корпусе, всасывающий и нагнетательный патрубки. Особенность этого механизма в том, что в конце воздух который выходит, всегда имеет угол 90 °C, к входящему потоку. Несравненным преимуществом у данного устройства является высокая мощность. О работе воздуховодов читайте здесь //ventilation-conditioning.ru/tipy-ventilyacii/zachem-nuzhny-vozdukhovody-naznachenie-i.html;
  3. Диагональные. Эта модель напоминает аксиальную. Вход воздушного потока в этом вентиляторе такой же, как и в осевого, а выходит он по диагонали. Кожух его имеет коническую форму, что помогает увеличить скорость воздуха. Но по сравнению с осевым типом КПД у этого устройства гораздо ниже;
  4. Безлопастные. В центре этой конструкции есть турбина, зафиксирована в основании механизма. С ее помощью происходит подача сжатого потока через небольшие щели в рамке. Поскольку с обратной стороны воздух становится разряженным, то происходит всасывание новых воздушных масс. Поскольку снаружи вращающиеся движения отсутствуют, то этот прибор является более безопасным, чем все остальные. Высокий КПД. К его недостаткам относят сильную шумность;
  5. Диаметральные. Эти вентиляторы работают таким образом, что получается двукратное и перекрестное движение воздуха. Данный механизм имеет корпус, диффузор, фильтр, патрубок и цилиндр, в котором есть параллельные рабочие детали, загнутые в сторону вращения. Диаметральные устройства также отличаются плоским и широким потоком. Они удобны в монтаже. Высокий КПД. Используют эти вентиляторы в файнколах.

По назначению

Эта классификация указывает, в каких условиях применяются данные механизмы. Существуют такие категории:

  • вентиляторы, которые предназначены для выведения из помещения воздушных масс температурой не больше 50 °C;
  • с усиленной устойчивостью против коррозии, их устанавливают в местах с повышенным уровнем влажности;
  • термостойкий тип вентиляторов, они работают в условиях, где воздух прогревается до 80 °C и выше;
  • конструкции, защищенные от взрывов, используются в местах, где может возникнуть это явление;
  • пылевые механизмы, они устанавливаются в тех средах, где количество примесей в воздушном потоке превышает количество 100 мг на 1 м2.

Первый тип относится к устройствам бытового назначения, а остальные, с повышенной устойчивостью, к вытяжным промышленным вентиляторам.

По способам присоединения привода

К механизмам, которые используются на производстве, привод присоединяется несколькими способами:

  • непосредственно к двигателю;
  • с помощью эластичной муфты;
  • клиноременной передачей;
  • сцепкой бесступенчатого типа регулируемого вращения.

В роли привода в вентиляционной конструкции служат электродвигатели.

По типу монтажа

Монтируются приточные вентиляторы также по-разному:

  1. Обычным способом — устройство крепится на стационарную опору. Это может быть рама, сделанная со стали или железобетонная конструкция. Данный монтаж является самым простым из всех существующих;
  2. Канальным методом — механизм располагается внутри воздуховода, и там выполняют свои функции. Данная конструкция вентиляторов чаще всего бывает диагональная или радиальная, но иногда и аксиальная. Определяются с формой механизма, исходя из конфигурации воздуховода, в котором он должен функционировать. Поэтому существуют круглые, прямоугольные и квадратные вентиляторы. Обычно механизмы круглой формы сделаны из пластика, а прямоугольной и квадратной — металлические. Каждый вариант имеет свои достоинства: металлические обладают большей прочностью, а пластиковые детали более тихие;
  3. Крышный вариант. Прибор устанавливается снаружи производственного здания на горизонтальной крыше. Он выступает заключительным элементом в конструкции для проветривания. Вентилятор, расположенный с наружной стороны постройки постоянно подвергается агрессивному влиянию внешней среды. К неблагоприятным факторам относят: его нагревание солнечными лучами, попадание на него осадков, сопротивление порывам ветра. Поэтому данный механизм должен быть изготовлен из материалов с повышенной прочностью. Если устанавливают на кровле бытовой вентилятор, то чаще он имеет осевой принцип, крышные установки производственного назначения, имеют центробежную конструкцию. Когда делается выбор вентиляционного механизма, то берется во внимание назначение помещения. В некоторых случаях приоритетом является низкая шумность, в других — мощность;
  4. Многозональные вентиляторы. Они приспособлены к одновременному присоединению к одной вентиляционной системы. Это им позволяет сделать специальный корпус. Пользуются данной установкой при необходимости ее монтажа в нескольких помещениях с общей вентиляционной конструкцией. Данный вариант позволяет рационально использовать комплекс труб для транспортировки воздушных масс, и уменьшить расходы на обустройство приточной промышленной системы или бытовой конструкции для проветривания. Простота эксплуатации и обслуживания — это еще одно дополнительное преимущество.

Все виды промышленных вентиляторов защищены специальным конусом, который препятствует попаданию в корпус соринок.

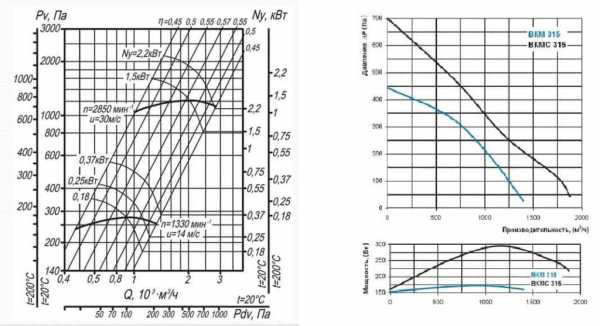

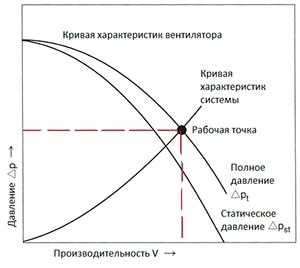

По техническим характеристикам

Еще одним параметром классифицирования вентиляторов в вентиляционных системах являются технические параметры, такие как давление, быстрота вращения, мощность установки, скорость наполнения помещения чистым воздухом, коэффициент полезного действия и степень шумности.

Вентиляторы в вентиляционных конструкциях используются как в быту, так и на производстве — в цехах, где происходит покраска деталей и перекачка различных газосмесей, в общественных заведениях пищевой промышленности и государственных учреждениях.

Все вентиляционные установки облегчают труд человека, делая его пребывание в помещении более комфортным и безопасным.



Отличная статья 0

ventilation-conditioning.ru

Какие бывают вентиляторы: виды, классификация, характеристики

Свежий воздух, насыщенный кислородом – то, что принято называть «здоровой атмосферой» — обязательное условие комфортного и уютного жилья. Но особенности планировки современных домов, установка металлопластиковых окон делают недостаточным объем естественной вентиляции. А ведь современные квартиры, с их обилием пластика и химических веществ особенно нуждаются в регулярном воздухообмене. Установка принудительной системы вентиляции решает проблему циркуляции воздуха. Вентилятор – главная составляющая этих систем. Рассмотрим подробнее, какие бывают приборы, особенности их конструкции и эксплуатации.

Особенности конструкции и виды

Вентилятор – это механический прибор, предназначений для подачи, отвода и перемешивания воздушных масс. Циркуляция воздуха образуется за счёт создания разности давления, которое возникает между каналами выхода и входа вентиляционной установки. Классифицируют такую технику по назначению, месту и способам установки, производительности, техническим особенностям. Самый распространённый метод группировки – по признаку, или устройству. Выделяют пять видов вентиляторов.

Смотрите также – 10 лучших вентиляторов для ванной

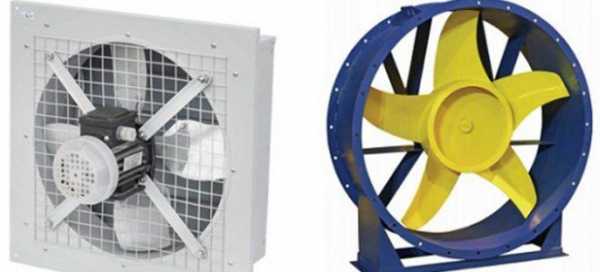

Осевые

Осевые (другое название – аксиальные) модели получили массовое распространение благодаря простой и надёжной конструкции:

  • основной элемент – это цилиндрический корпус/кожух, в котором предусмотрены специальные монтажные отверстия для крепления вентилятора;
  • колесо с лопастями – лопасти жёстко закреплены, подбор расстояния и угла поворота лопастей позволяет регулировать напор и скорость воздушного потока;
  • привод – электродвигатель встроен внутрь самого прибора, обеспечивает вращение колеса с лопастями;
  • коллекторы, обтекатели и диффузоры – улучшают аэродинамические характеристики модели и ее производительность, снижают гидравлические потери.

Принцип действия осевого вентилятора – лопасти за счёт вращения захватывают воздух и перемещают его сквозь устройство. Воздушный поток движется вдоль оси вращения колеса с лопастями, а в радиальном направлении (т. е. от центра к краям корпуса) практически нет движения.

Преимущества:

  • компактные размеры, поэтому они не требуют много места для установки;
  • высокий КПД, при невысоком энергопотреблении можно получить плотный воздушный поток;
  • невысокая цена;
  • низкий уровень шума;
  • простота эксплуатации, обслуживания и ремонта.

Осевой вентилятор может использоваться и в реверсивном направлении, но тогда его эффективность работы снижается на 40–50%. Есть один недостаток – осевой тип техники не может создать очень мощный поток воздуха, который необходим на промышленных объектах. Поэтому наибольшее распространение они получили в быту и системах домашней вентиляции, например, в качестве вытяжной на кухне или ванной комнате.

Смотрите также – Вентилятор для вытяжки в ванную комнату

Радиальные

Основу радиального вентилятора (его ещё называют центробежным) составляет корпус, по форме напоминающий улитку, внутри которого размещено рабочее колесо. При вращении возникает центробежная сила, которая затягивает воздух через всасывающее отверстие в центре прибора. После этого воздушная масса направляется в периферийную часть вентилятора, откуда по воздуховоду нагнетается в вентилируемое помещение. Еще одна особенность – воздушный поток входит в него в осевом направлении, а выталкивается движущимся радиально (его направление – по касательной к кожуху корпуса), он всегда перпендикулярен входящему потоку.

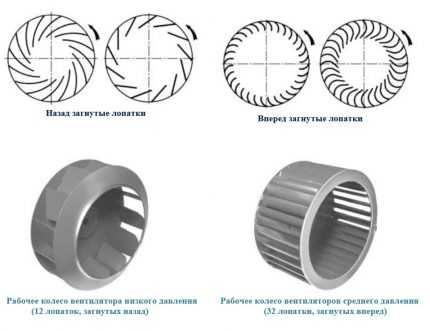

Основной рабочий элемент – это цилиндр с лопатками, закреплёнными по окружности на одинаковом расстоянии. В зависимости от формы и расположения лопаток можно достичь различного эффекта:

  • изогнутые вперёд – создают высокое давление и работают с большими объёмами воздуха;
  • изогнутые назад – позволяют избежать накопления пыли, подходят для работы в среде с высоким угнетением;
  • аэродинамическое крыло – очень низкий коэффициент шума и высокая производительность.

Основные плюсы радиальных вентиляторов – получение высокого давления воздушного потока при достаточно небольших габаритах, долговечность, низкий уровень шума и возможность эксплуатации в непрерывном режиме. Поэтому они широко применяются промышленности, особенно там, где необходима мощная постоянная вентиляция – в крупных офисных зданиях и торгово-развлекательных комплексах, супермаркетах, складах, гаражах и т. д. Благодаря возможности быстро удалить загрязнённый воздух они активно применяются на вредных производствах. В быту радиальные вентиляторы все чаще используются в кухонных вытяжках, канальной вентиляции.

Смотрите также – Как работает безлопастной вентилятор

Диагональные

Конструктивная особенность диагонального вентилятора – это сочетание преимуществ осевого и радиального типов вентиляторов. Использование конической формы кожуха и крыльчатки специальной формы позволило увеличить скорость перемещения воздушных масс. Конструкция диагональной модели – это компромиссное решение, оптимизирующее сразу три показателя – производительность и уровень шума при сохранении компактных размеров. Диагональные вентиляторы монтируют в вентиляционных системах с протяжёнными воздуховодами.

Диаметральные

Диаметральный (тангенциальный) вентилятор с удлинённым корпусом, который имеет патрубок и диффузор. Внутри установлено рабочее колесо барабанного типа. Наклонные лопаткиобеспечивают двукратное перемещение воздуха перпендикулярно оси вращения. Главное достоинство – равномерный плоский и широкий воздушный поток. Используются в тепловых завесах и фанкойлах.

Прямоточные

Устройство и принцип действия этого типа вентиляторов сильно отличается от рассмотренных выше. Это абсолютно безопасный прибор, так как в нём нет лопастей. Выбрать напольный вариант можно для установки в комнатах, куда имеют доступ дети или домашние животные.

Поток воздуха в прямоточной модели формируется специальной турбиной, которая установлена в основании. Через щели в основании турбина втягивает воздух, сильно сжимает его и направляет его в рамку с очень узкими щелями направленного действия. Выходящий под давлением воздух по законам аэродинамики тянет за собой другие, соседствующие слои воздуха. В тыльной зоне вентилятора формируется зона разряжения, в которую устремляются воздушные массы. Такая технология «воздушного умножения» позволяет получить проходящий через рамку поток воздуха, который в 15–20 раз превосходит тот объем, который нагнетается турбиной. Рамка может иметь любую форму – от идеального круга до очень вытянутого овала, что открывает очень большие возможности перед дизайнерами.

Дополнительные преимущества перед традиционными видами техники:

  • возможность плавно регулировать интенсивность воздушного потока, его направление – для этого достаточно повернуть кольцо;
  • экономия электричества – при равной производительности с осевым прибором прямоточный потребляет на 20% меньше электричества.

Основные недостатки прямоточного вентилятора – высокая цена и большой шум, ведь воздух сквозь узкие щели проходит со скоростью 85–90 км/ч.

Смотрите также – Как выбрать идеальный кондиционер для дома и квартиры









tehrevizor.ru

Центробежный вентилятор: особенности устройства и действия

С развитием промышленного сектора большое количество технологических процессов потребовало принудительную подачу воздуха. Не осталась в стороне и бытовая сфера. Для обеспечения некоторых типов коммуникаций требуется регулярный приток свежего воздуха.

Элегантным решением этой проблемы стал центробежный вентилятор, который способен в автономном режиме нагнетать необходимое количество воздушной массы. Но как он устроен и как работает? Именно эти вопросы мы подробно разберем в нашей статье.

Рассмотрим конструкционные особенности прибора, его возможности, сферу применения, лучших производителей, продукция которых представлена на рынке. А также дадим рекомендации по выбору подходящей модели вентилятора.

Содержание статьи:

Суть нагнетания и разрежения воздуха вентилятором

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения.

Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них.

Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

Галерея изображений

Фото из

Самая простая разновидность вентиляторов

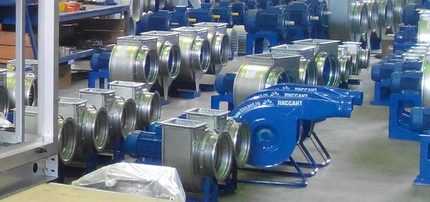

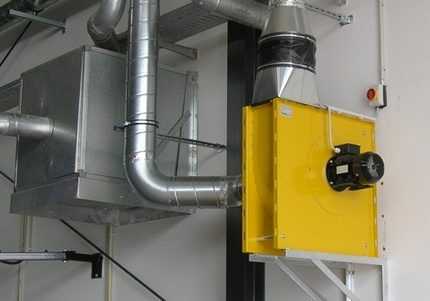

Вентиляторная установка на производственном предприятии

Двигатель центробежного вентиляторного устройства

Разновидности радиальных вентиляторных агрегатов

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление.

На этих “трёх китах” стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (105 кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба).

С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.

Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной.

Таким способом происходит перемещение молекул газа.

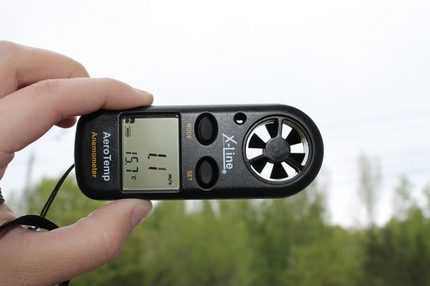

Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам:

  1. По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
  2. По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
  3. По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования.

Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Информация о видах вентиляторов подробно рассмотрена в другой .

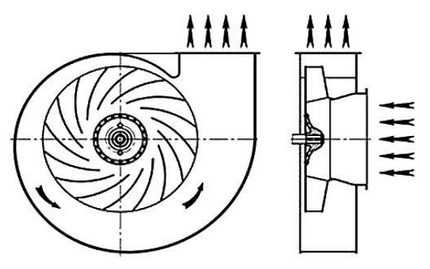

Конструкция вентилятора центробежного типа

Система центробежной конструкции являет собой нагнетательный механизм с радиальной архитектурой, который способен генерировать давление любого диапазона.

Предназначен для транспортировки одно- и многоатомных газов, в том числе химически “агрессивных” соединений.

Галерея изображений

Фото из

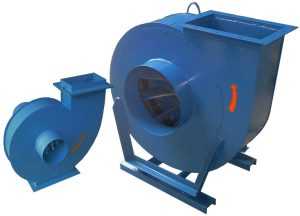

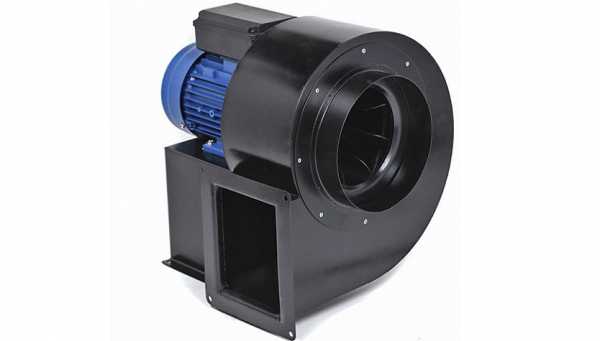

Типичный центробежный вентилятор

Расположение двигателя и корпуса на станине

Вид сверху вентилятора центробежного типа

Рабочее колесо центробежного вентилятора

Лопатки рабочего колеса вентилятора

Левое исполнение центробежного вентилятора

Вентилятор одностороннего всасывания

Радиальный вентилятор с двухсторонним всасыванием

Конструкция “облачена” металлическим/пластиковым корпусом, который называют защитным кожухом. Оболочка защищает внутреннюю камеру от пыли, влаги и других веществ, которые могут негативно влиять на работу агрегата.

Качественное вентиляционное изделие всегда имеет определённый класс защиты. Степень защиты оболочки (Ingress Protection) – единый международный стандарт качества изделия, который определяет уровень защищенности оборудования от влияния окружающей среды.

Вентилятор радиального типа развивает значительно большее давление, чем осевой вариант. Это обусловлено сообщением порции попавшего в барабан воздуха энергии, формируемой при переходе от входа к выходу из системы

Механизм приводится в движение электрическим мотором или двигателем внутреннего сгорания (характерно для промышленных вентиляторов). Самым распространённым методом является электродвигатель, который вращает вал с крыльчаткой.

Известно несколько вариантом передачи вращательного движения от мотора на импеллер:

  • эластичная муфта;
  • клиноременная передача;
  • бесступенчатая передача (гидравлическая или индуктивная муфта скольжения).

Учитывая существование огромного количества фирм-производителей, которые создают уникальные системы с самыми разными динамическими параметрами, в распоряжении потребителей довольно обширный ассортимент вентиляторов.

В корпусе имеются два магистральных канала: входной и выходной. Газовая смесь входит в первый канала перемещается в камеру, там обрабатывается, после чего выходит в другой

В результате усиленной работы разработчиков имеем широкий спектр применения таких машин, в том числе:

  • системы вентиляции и отопления в частных и многоэтажных домах;
  • подача и очистка воздуха для нежилых зданий;
  • фильтрационные системы в сельском хозяйстве;
  • выполнение технологических процессов в лёгкой и тяжёлой промышленности разнообразного направления.

Существуют также варианты применения воздуходувок в системах пожаротушения и сверхбыстрой замены воздуха в замкнутом пространстве.

Такие вентиляторы работают с высокотемпературными газовыми смесями, что обязывает производителей включать в техническую документацию информацию о соответствии своего оборудования международным стандартам.

Проверенная и простая конструкция центробежного механизма имеет ряд явных преимуществ:

  • высокая надёжность и непревзойдённая производительность;
  • лёгкость и доступность обслуживания оборудования;
  • безопасность интеграции и эксплуатации агрегатов;
  • минимальные расходы на энергоресурсы и ремонт в случае выходя из строя.

Кроме того, воздуходувки отличаются довольно низким шумовым порогом, что позволяет их применять в бытовых условиях. Центробежные вентиляторы также имеют исключительно долгий срок службы за счёт отсутствия прямого соприкосновения рабочих частей механизма в рабочей камере.

Особенности рабочего цикла прибора

Рассмотрим общий принцип работы центробежной воздуходувки радиальной конструкции. Отметим, что специалисты различают две основные конструкции вентилятора: с осевым и радиальным размещением входного отверстия, куда всасывается воздушный поток.

Это влияет в первую очередь на вариант монтажа вентилятора в систему и практически не влияет на общую производительность.

Вентилятор радиального типа может работать как с обычным воздухом, который он забирает из пространства, так и с потоковым воздухом что идёт через воздухопровод (эффект баланса областей с разным давлением)

Осевое входное отверстие характерно для нагнетательных воздуходувок общего применения. Радиальное размещение входа потока характерно для воздуходувок магистрального использования.

На первом этапе рабочего цикла вентилятора поток воздуха перемещается на поверхность быстро вращающегося импеллера. Лопатки крыльчатки разделяют воздух на небольшие объёмы, которые перемещаются внутрь рабочей камеры.

Здесь происходит накапливание воздушной массы, то есть происходит непосредственное сжатие воздушной массы в малый объём.

Сама конструкция корпуса агрегата имеет свои особенности.

Известны две наиболее распространённые формы корпуса:

  • округлые;
  • спиралевидные.

Округлая форма корпуса характерна для вентиляторов, которые перемещают огромное количество воздуха за короткое время выполнения процесса. А спиралевидная форма присуща вентиляторам, которые дополнительно производят сжатие воздушного объёма и генерацию среднего и высокого давления.

На втором этапе происходит нагнетание воздуха в рабочей камере. Как известно, при постоянном объёме с увеличением общей массы молекул газа увеличивается количество столкновений молекул, а значит и увеличивается их скорость. Следовательно, давление газа также увеличивается.

Большое значение имеет форма и количество лопастей. Все без исключения варианты импеллеров тестируются в аэродинамических трубах для определения оптимальных условий эксплуатации

На заключительном этапе происходит отвод сжатого газа из рабочей камеры к выходному отверстию. Дальше воздух переходит в центральный воздуховод и перемещается в указанном направлении.

Процесс разрежения происходит с точностью наоборот. Воздух забирается от воздушного трубопровода или замкнутого пространства, где необходимо создать разреженную область, и выводится в окружающую среду или другое ограниченное пространство.

Спецификация центробежного вентилятора

Компрессорные системы характеризуются целым рядом конструкционных и динамических отличий, которые необходимо учитывать при их подборе и внедрении в систему вентиляции.

К спецификации относят:

  • непосредственно саму конструкцию воздуходувки;
  • тип двигателя;
  • блок управления;
  • размещение крыльчатки и передачу вращательного движения от мотора;
  • угол расположение входного и выходного патрубка;
  • материал из которого выполнены детали изделия, его габариты и вес.

Специалисты также обращают внимание на соответствие изделий международным нормам: стандарты ISO/IEC и ГОСТ, маркировки IP, директивы ATEX и т. д.

К динамическим особенностям относят технические параметры производительности воздуходувки: генерируемое давление и коэффициент перепада давления, скорость и максимальная температура потока, частота вращения вала и уровень звукового давления, КПД и мощность двигателя

Нагнетаемое давление – максимальное значение, которое способен создать вентилятор во время работы в номинальном режиме.

Pv = Psv + Pdv,

Где: Pv – полное давление, Psv – статическое давление, Pdv – динамическое давление.

Коэффициент перепада – разница между входным и генерируемым давлением (бар).

Объёмный расход воздуха – количество газовой смеси, которая перемещается за единицу времени (производительность). Обычно вычисляется в м3/ч для отечественных производителей, литр/мин – для зарубежных.

Частота вращения – количество полных оборотов крыльчатки за единицу времени. Вычисляется в шт/с или Гц. Нужно помнить, что уровень нагрузки воздушного вентилятора не должен превышать 75% от максимального.

Работая длительное время в режиме перегрузки с большой частотой вращения, вентилятор перегревается и может быстро выйти из строя. Но этот процесс можно контролировать, управляя им по своему усмотрению. Для чего используют вентилятора.

Звуковое давление – уровень шума от вращающихся деталей и трение воздуха металл. Измеряется на расстоянии 3 метра от источника, когда он работает в режиме максимальной нагрузки. Шум необходимо учитывать при выборе постоянно работающего вентилятора.

Большинство оборудования оснащается поглотителями шумов и фоновых звуков. Нормы для шума: не более 50 дБа для бытовых помещений и не более 75 дБа для промышленных

Одним из устройств с мизерным уровнем шума является .

Коэффициент полезного действия вентилятора является произведением трёх нижеуказанных коэффициентов:

  • потери в потоке воздуха;
  • утечки через зазоры в конструкции;
  • механический КПД изделия.

Для центробежных вентиляторов общий КПД находится в пределах от 0.7 до 0.85, в осевых (канальных) – не более 0.95. Выбирая радиальный вентилятор необходимо учитывать коэффициент запаса электродвигателя 1.2. То бишь подбирать мощность электромотора на 20% больше от необходимой.

Мощность электродвигателя вентилятора определяется по формуле:

N = (Q*P)/(102*3600*КПД),

Где: Q – производительность (объёмный расход воздуха), P – генерируемое давление.

Подбор вентилятора согласно требований

Процесс подбора вентиляционного оборудования для промышленного объекта (рабочего цеха, ангара) довольно интересный и замысловатый процесс, который должен делать специалист. Особенности вентиляции производственных помещений детально .

Для обычных квартир и частных домов уже существуют готовые решения. В общем случае (для 2–3 комнатной квартиры) имеем следующую архитектуру системы вентиляции:

  • в жилых комнатах монтируются проветриватели, количество которых зависит от размеров помещений и числа жильцов;
  • в кухне и санузле интегрируются вытяжные диффузоры плюс прокладываются к приточно–вытяжной установке.

Центробежный вентилятор включает блок управления, фильтр–систему для очистки воздуха, электродвигатель и непосредственно сам радиальный вентилятор.

Для указанной выше системы вентиляции подойдут настенные вентиляторы серии ЦФ производства Вентс с производительностью до 120 м3/час

Нынешний рынок вентиляционного оборудования представлен широким спектром фирм зарубежного производства: Systemair, Soler&Palau, OSTBERG, Rosenberg, HELIOS, Maico, Ruck Ventilatoren GmbH, AeroStar, Blauberg, Elicent, Rhoss, Frapol, CMT CLIMA, HygroMatik GmbH, Winterwarm, Tecnair LV, AERIAL GmbH, MITA.

Изделия от этих компаний будут отличным решением для задач вентиляции любого масштаба.

Не уступают им в качестве производства и надёжности оборудования отечественные бренды Вентс, Элком, Домовент и Веза. Если есть сомнения в точности произведённых расчётов или с выбором конкретной модели, рекомендуем обратиться в службу поддержки любой из компаний.

Если вы являетесь владельцем частного 1–2 этажного дома, производственного или коммерческого здания подобной площади (ресторан, склад, столовая, кафе, офис), при выборе оборудования необходимо учитывать объём помещений, кратность обмена воздуха, длину и сечение магистральных трубопроводов.

С задачами вентилирования и дымоудаления легко справятся многозональные воздуходувки или крышные вентиляторы серии КРОМ от компании Веза, вентиляторы серии ВН компании Вентс и другие

Обязательно обращайте внимание на дополнительный функционал центробежных вентиляторов и возможность интеграции в разнообразные системы кондиционирования.

Так, радиальные воздуходувки могут оснащаться вспомогательными компонентами:

  • регулируемыми таймерами и интервальными переключателями, фотодатчиками и детекторами влажности;
  • регуляторами скорости и индикаторами состояний;
  • датчиками перегрузки электродвигателя и отсутствия электрического питания сети;
  • пружинными вибропоглотителями или резиновыми виброизоляторами.

Если вентилятор размещён внутри квартиры или дома, его можно закрыть съёмной лицевой декоративной панелью из алюминия или пластика, учитывая интерьер помещения.

Для многих пользователей существенным критерием при выборе вентилятора является уровень шума. Вы подбираете тихий вентилятор в ванную комнату? Рекомендуем ознакомиться с рейтингом .

Выводы и полезное видео по теме

В следующем видео специалисты компании Элком доступно рассказывают о центробежных вентиляторах:

Ниже показан отличный пример монтажа бытового вентилятора в ванной:

Ещё один вариант установки бытового маломощного вентилятора в квартире:

Классический центробежный вентилятор является результатом многолетнего опыта в сфере проектирования и производства оборудования для вентиляции. Это не только великолепное решение для промышленности, но и оптимальный инструмент транспортировки воздуха для жилых и офисных помещений.

Вы задумались о приобретении центробежного вентилятора? Или заметили несоответствие в разобранном материале? Задавайте свои вопросы, уточняйте технологические аспекты в блоке комментариев.

А может вы уже установили такой вентилятор в ванной комнате? Довольны ли вы его работой? Правильно ли выбрали мощность прибора для своего помещения? Присылайте фото своего вентилятора и оставляйте свои комментарии.

sovet-ingenera.com

Какие бывают вентиляторы и как их правильно подобрать

Даже маленький ребенок знает как выглядит вентилятор, но даже не все взрослые знают как он работает. В этой статье мы рассмотрим какие бывают вентиляторы, их классификацию и правильный подбор вентиляторов.

Содержание статьи:


Вентилятор.Классификация

Вентилятор — это агрегат, который служит для  перемещения воздушных потоков и прочих газовых смесей под давлением до 0,15*10^5 Па.

Существует два основных вида вентиляторов: центробежные и осевые. Осевые вентиляторы, их еще называют канальные, при идентичных условиях создадут давление ниже нежели центробежные, из-за этого их чаще используют.

Центробежный вентилятор это рабочее колесо в спиралевидном корпусе, находящееся на валу. Конструкция ротора — 2 диска, между ними размещены лопасти, которых от 6 до 26 шт. Главной задачей спиралевидного кожуха считается сбор воздушных потоков с рабочего колеса и снижение их скорости.

Центробежные вентиляторы в свою очередь делятся:



  1. по производимому давлению
  • низкого давления (до 1 кПа)
  • среднего давления (до 3 кПа)
  • высокого давления (больше 3 кПа)

2. по предназначению

  •  общеиспользованные (перемешивание воздушных масс)
  • специальные (для дымоудаления, перемещения пыли)

3. по количеству сторон всасывания

  • односторонние
  • двухсторонние

4. по числу ступеней

  • одноступечатые
  • многосупенчатые

5. по исполнению корпуса

  • ДО — обычное исполнение
  • ВР — взрывозащитное исполнение
  • В звукопоглащающем корпусе

Осевой вентилятор — это размещенное в цилиндричном корпусе колесо с лопастями, обороты которого под действием лопастей перемещают воздушные массы, поступающие в всасывающее отверстие в осевом направлении. Количество лопастей в нем от 2 до 32 штук.

Осевые вентиляторы бывают:

  • реверсивные — если лопатки симетричные
  • нереверсивные — если лопатки несиметричные

по способу изготовления рабочего колеса

  •  сварные
  • литые
  • штампованные
  • пластиковые

Еще вентиляторы разнятся по климатическому исполнению, оно обозначается буквено-циферно. При этом буквы означают:

  • У — умеренный климат
  • Х — холодный климат
  • УХЛ — холодный и умеренный климат
  • Т — тропический климат
  • О — общеклиматическое исполнение
  • М — морское исполнение
  • В — всеклиматическое исполнение

цифры в свою очередь обозначают:

  • 1 — внешнее исполнение ( можно ставить на улице)
  • 2 — можно размещать на улице но под навесом
  • 3- внутреннее исполнение ( только в закрытом помещении)
  • 4-  внутреннее исполнение для помещений с отоплением
  • 5- для помещений с повышенной влажностью

Как расшифровать название центробежного вентилятора?

Каждый вентилятор имеет индекс, например НДЦ4-70№8, который постараемся расшифровать:

  1. Первым делом указывается давление вентилятора (НД — низкое, СД — среднее, ВД — высокое давление)
  2. Предназначение вентилятора (Ц — центробежный обычный, ЦП — пылевой вентилятор)
  3. Коэффициент давления, который обозначают цифрой, что в 10 раз больше его значения, записанный целым числом.
  4. Удельная частота оборотов вентилятора (быстроходность). Обозначается целым числом.Для центробежных вентиляторов имеет значение от 40 до 80, а для осевых 80-300.
  5. Номер вентилятора, что соответствует его диаметру в дм.

Если вы видите название вентилятора НДЦ4-70№8, значит перед вами центробежный вентилятор низкого давления обычного предназначения с коэффициентом давления 0,4, быстроходностью 70 имеющий диаметр рабочего колеса 800 мм.

Абсолютный КПД современных центробежных вентиляторов 0,7-0,75 при лопастях загнутых вперед и 0,75-0,85 когда лопасти загнуты назад.

Эксплуатация вентилятора вызывает шум, его сила зависит от многих показателей. К понижению шума вентилятора приводит его установление на одном валу с электродвигателем или размещение на специальной виброизолированной основе, еще подсоединяют вентиляторы к воздуховодам при помощи гибких вставок.

 ЕС-вентиляторы чем лучше?

Сегодня нельзя говорить о вентиляторах и не затронуть вопрос ЕС-двигателей. ЕС двигатель — это синхронный электродвигатель с вмонтированным электронным управлением. Его конструкцию можно увидеть на картинке.

Работа ЕС-двигателя: в созданном встраиваемыми в ротор магнитами поле, происходит регулирование вектора магнитного при смене ориентации тока в обмотке статора. Ежесекундно, для безостановочного оборачивания ротора с необходимой скоростью, микроконтроллеру нужно вычислять и подавать на обмотку статора полярность тока.

Плюсы ЕС-вентиляторов:

  • Повышенные значения параметров. EC-вентиляторы оборудованы электродвигателями имеющими меньшие габариты, но лучшие технические параметры, это допускает увеличение мощности на 5 %.
  • Низкошумность. На 6 дБ ниже звуковое давление нежели в старых версиях.
  • Безопасность. Присутствует дополнительная протекция от перегрева и предохранение от блокировки ротора и резких скачков напряжения, благодаря чему обеспечена бесперебойное эксплуатирование при сбое электричества.
  • Возможность удаленного контроля. Возможна регулировка работы вентилятора через ПК.

Компактность, энергосбережение, плавная и четкая регулировка, малошумность,  и остальные достоинства ЕС-двигателей приводят к возрастанию заинтересованности их использования.

Аэродинамические характеристики вентиляторов. Подбор вентилятора.

Характеристика вентилятора — это зависимость основных параметров, определяющих его работу (давление, мощность, КПД) от расхода воздуха. Обычно она представлена в виде графиков.

Характеристики центробежного и осевого вентиляторов

По этим графикам и происходит подбор вентилятора. Для этого нужно знать его производительность — количество транспортируемого вентилятором воздуха за единицу времени;мощность вентилятора и потери давления, которые узнают из аэродинамического расчета системы.

Возьмем, например, канальный вентилятор с производительностью 250 м3/ч и потерями давления и найдем на графике характеристики вентилятора рабочую точку. Если она находится прямо на кривой характеристики вентилятора, значит он нам подходит, если выше или ниже нее, то необходимо искать другой вентилятор.

Подбор канального вентилятора

С центробежными вентиляторами подбор немного иначе, но принцип остается все тот же. Сначала проводим перпендикуляры производительности вентилятора и давления до их пересечения. Затем по линии мощности ведем к ближайшей характеристике вентилятора. Следует заметить, что нужно вести к характеристике, находящейся выше, даже если она дальше от рабочей точки сети.

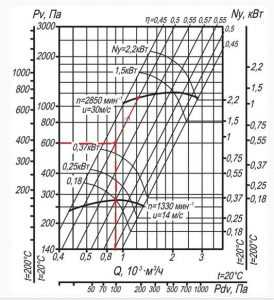

Подбор центробежного вентилятора

Подобрать вентилятор совсем не сложно, если сделать правильный расчет системы. Будьте внимательны в своих расчетах!





Читайте также:

airducts.ru

Бытовой вентилятор. Виды и работа. Как выбрать и применение

Летом, когда столбик термометра поднимается до таких значений, что тело начинает изнывать от жары, самый простой способ почувствовать себя более комфортно – немедленно запустить бытовой вентилятор! Практичные и дешевые устройства позволяют наслаждаться свежим воздухом, рассеянным пропеллерами. Это охлаждение абсолютно безопасно, поскольку производится простой вентиляцией, которая испаряет избыточное тепло на нашей коже.

Современные вентилирующие устройства предназначены для перемешивания воздуха, чтобы освежить нас без лишних затрат, не производя холода, как кондиционер. Независимо от того, прикреплены они к потолку, стене или полу, их производительность определяет только размер и скорость вращения лопастей.

Принцип действия

В отличие от кондиционирования, вентиляция функционирует очень просто. Принцип работы основан на постоянном вращении вокруг ротора электродвигателя жестко прикрепленных к нему лопастей-лопаток различной формы и размера. При своем вращении они встречают сопротивление воздушных масс, создается перепад давления и, таким образом, происходит формирование воздушного потока.

Такое движение воздуха в помещении вызывает естественное перемешивание холодных и горячих масс воздуха, что вызывает общее понижение температуры и дает ощущение свежести. Чем больше объем циркулирующего воздуха, тем больше чувствуется прохлада. Это количество воздуха зависит от размера, мощности и типа кулера. Познакомимся поближе с каждым из них.

Мобильные вентиляторы
Настольный бытовой вентилятор

Этот маленький жужжащий прибор лучше всего подходит для одного человека и используется в основном в офисе или дома, на столе или любой мебели, предпочтительно высотой не менее метра. Закрепленный на устойчивой подставке, он исключительно мобилен, а также имеет возможность регулировки направления воздушного потока. Эффективность охлаждения окружающего воздуха зависит от диаметра лопастей, который колеблется в диапазоне от 15 до 40 см. Существующие современные версии могут иметь туманную систему охлаждения для дополнительного эффекта увлажнения.

Достоинства
  • Невысокая потребляемая мощность 30-35 Вт на высокой скорости.
  • Очень легкий и мобильный.
  • Направленный воздушный поток.
  • Невысокая цена.
  • Легкость очистки.
Недостатки
  • Высокий уровня шума.
  • Не безопасно для детей.
Где использовать

Вы можете использовать его на офисном столе или столе для чтения. Он отлично работает на туалетном столике или в ванной, а также идеально подходит для кухни.

Напольный бытовой вентилятор

Корпус с двигателем и пропеллером у такого прибора крепится к длинной стойке, которая надежно держится на полу, и может устанавливаться в любой комнате в доме или в офисе, не занимая при этом много места. Вы можете легко изменить высоту стойки в соответствии с вашими потребностями. Пропеллер, облаченный в железный кожух для безопасности, оснащен механизмом поворота как по горизонтали (вправо-влево), так и по вертикали (вверх-вниз), направляя таким образом воздушные потоки в разные стороны. Благодаря этому, а также высокой скорости, с которой большое количество воздуха проходит через лопасти пропеллера, такая вентиляционная установка справится с охлаждением воздуха довольно просторного помещения. Кроме того, современные напольные вентиляторы оснащены дистанционным управлением и цифровым дисплеем, а также имеется механизм переключения скоростей и таймер отключения.

Достоинства
  • 180-градусная амплитуда поворотов в разные стороны делает циркуляцию воздуха очень эффективной.
  • Возможность переносить прибор из одной комнаты в другую.
  • Надежность и долговечность.
  • Высокая мощность и очень большое количество пропускаемого воздуха.
  • Защитная сетка легко снимается, что позволяет легко очистить корпус.
Недостатки
  • Высокая скорость работы создает много шума.
  • Защитная решетка не всегда достаточно эффективна, если в семье есть маленькие дети.
Где использовать бытовой вентилятор

Напольные вентиляторы прекрасно подойдут для внешнего пространства ваших домов, внутреннего дворика или террасы. Вы можете поставить его в спальне или гостиной, но шум на максимальной скорости будет вас сильно раздражать. Если хотите создать комфортную температуру в жилой зоне, вам не нужно устанавливать максимальную скорость вращения пропеллера. Существуют даже модели со специальным «ночным» режимом на невысокой скорости, который практически бесшумен. В этом случае можно обеспечить спокойный отдых при свежем воздухе.

Колонный бытовой вентилятор

Тонкая и изящная форма башни делает этот вентилятор популярным во всем мире, позволяя вписывать его в самый современный дизайн, не занимая много места. Перед своими более традиционными собратьями такой прибор имеет существенное преимущество – его лопасти скрыты внутри корпуса, что позволяет безопасно использовать его даже семьям с маленькими детьми. Воздух всасывается в заднюю часть устройства и возвращается со стороны фасада. Угол поворота корпуса зависит от модели и составляет от 60 до 360 градусов, а циркуляция воздуха по помещению происходит при помощи всех современных технологий формирования воздушного потока. Такие функции, как воздушный ионизатор или воздушный фильтр и автоматический таймер, делают этот прибор экологически чистым, поскольку помогают фильтровать воздух и экономить электричество. А еще он оснащен цифровым дисплеем, и на этом дисплее отображаются настройки скорости, термостата и таймера.

Достоинства
  • Современный дизайн и гладкая тонкая форма позволяют вписаться в любой декор.
  • Система фильтрации воздуха.
  • Настройка переменной скорости.
  • Система дистанционного управления с соответствующим хранением в задней или верхней части.
  • Светодиодный дисплей, показывающий температуру, режим скорости вращения пропеллера, колебания и т.д.
  • Предварительно программируемый таймер.
  • Программируемый термостат.
  • Низкий уровень шума.
  • Лопасти спрятаны за решеткой, что предохраняет вас от опасности получить травму.
Недостатки
  • Для очистки внутри корпуса необходимо предварительно снять переднюю решетку.
  • Пластиковый корпус.
  • Мощность ниже, чем у традиционных моделей.
Где использовать

Колонный бытовой вентилятор особенно подходит для спальни и гостиной. Кроме того, он может использоваться на кухне и в личном тренажерном зале.

Стационарные вентиляторы
Потолочный бытовой вентилятор

Этот аппарат подвешивается к потолку вашей комнаты, и при включении начинает вращаться вокруг центральной оси как по часовой стрелке, так и против ее движения. Нормальный режим, когда пропеллер крутится против часовой стрелки, передает воздушную массу в вниз. С другой стороны, при обратном направлении движения лопасти поднимают прохладный воздух в вверх. Таким образом, вы можете использовать потолочный вентилятор как в летнее, так и в зимнее время года.

На сегодняшний день это устройство значительно улучшило свою технологию, и обладает всем самыми современными функциями. Большинство моделей имеет декоративное освещение, автоматический термостат, детектор и систему дистанционного управления.

Достоинства
  • Надежность и долговечность.
  • Очень прост в установке.
  • Очистка займет всего несколько минут.
  • Не требуется дополнительное пространство на полу.
  • Может использоваться как в период летнего, так и зимнего сезона.
  • Вы можете найти пропеллеры с 3, 4, 5, и даже 8 лопастями в соответствии с вашими потребностями.
Недостатки
  • Необходимо менять конденсатор каждые несколько месяцев.
  • Устаревший дизайн.
  • Небольшая площадь обдува.
  • Создает шум.
Где использовать

Вы можете использовать потолочный кулер в своем патио, гараже или на открытом воздухе. Можно установить его и в гостиной или даже спальне, но вы должны помнить, что шумное вращение лопастей, может превратить ваш сон в кошмар.

Оконный бытовой вентилятор

Этот прибор предназначен для размещения внутри отверстия в стене на кухне, в спальне или ванной комнате. Такое вентилирующее окно используется, чтобы охладить комнату притоком прохладного наружного воздуха, или вытянуть горячий воздух или неприятный запах из помещения за его пределы. Лучшие современные модели оснащены функцией автоматического перепрограммирования. Расширенные возможности некоторых оконных вытяжек, таких как термостат, дистанционное управление, автоматическое отключение и регулирование скорости, делают его универсальным и удобным для пользователя. Такое оконное устройство поможет быстро охладить всю комнату. Но вы должны выбрать правильный размер и мощность или скоростную категорию вытяжки в соответствии с размером пространства.

Достоинства
  • Помогает привнести внутрь дома свежий воздух с улицы.
  • Не требуется дополнительное пространство для его размещения.
  • Безопасен в использовании.
  • Оконные вытяжки легко чистить.
  • Охлаждает комнату очень эффективно.
  • Очень тихая работа.
Недостатки
  • Сложность установки. Для этого вам может потребоваться помощь профессионалов.
  • Иногда затягивает пыль и неприятный запах снаружи. Однако, наличие воздушного фильтра, который захватывает пыль, позволяет легко решить эту проблему.
Где использовать

Такие вентилирующие окна идеально подходят для размещения в спальне, столовой или гостиной, рядом или над окном. Кроме того, они могут быть устроены в вашей ванной комнате, кухне, гараже или кладовой.

Похожие темы:

tehpribory.ru

Типы вентиляторов классификация характеристика


Вентиляторы общего назначения

Типы вентиляторов классификация характеристика. Вентиляторы сделаны из электродвигателя и его ротора. К нему присоединены, так называемые, лопатки. Ротор заставляет вращаться их, а при столкновении с воздухом, лопатки имеют свойство отбрасывать его. Сила и направление отбрасывания воздуха зависят исключительно от вида и размера, а также от формы лопаток и от скорости вращения.

Назначение вентиляторов и их типы

Типы вентиляторов по циркуляции воздуха делятся на два типа: естественная и принудительная. Естественная происходит во всех помещениях, в составе которых нет вентилятора.


свою очередь, у принудительной циркуляции тоже есть два подтипа – это приточная и вытяжная. Приточная вентиляция дает новый воздух в различные помещения, а вытяжная забирает все не полезные и неприятные запахи из домов. Кроме этого, разные вентиляторы нередко используются в таких системах, как обогрев воздуха или его охлаждение. В технических устройствах они также нужны для охлаждения электронных компонентов, которые быстро и сильно нагреваются.

Специальные вентиляторы

Специалисты разделяют вентиляторы на четыре типа по их характеристикам, например, по виду конструкции или по тому принципу, как они работают.

Типы вентиляторов:

1. Аксиальные или осевые вентиляторы. Лопатки таких приборов вокруг своей оси перемещают воздух. У аксиальных вентиляторов очень легкая конструкция, благодаря этому, они достаточно популярно в быту. Зачастую, такой вид вентиляторов применяют для охлаждения технических систем и в таких же подобных конструкциях. КПД аксиального типа гораздо больше, чем радиального. Это происходит потому, что у осевых вентиляторов присутствует невысокое сопротивление воздуха, который движется, к тому же есть сравнительно маленькие потери из-за трения воздуха, который исходит от лопаток.


2.


дикальные или центробежные вентиляторы. Такие виды в основном применяют в промышленности. Система такова, что сначала воздух проникает вглубь ротора с помощью входного отверстия, затем уже начинает вращаться. Лопатки напоминают спирали и создают центробежную силу, благодаря чему, воздух попадает в последнее отверстие, которое выглядит как улитка или спиралевидный кожух. Особенность радиальных вентиляторов заключается в том, что конечный поток всегда имеет угол в 90 градусов по отношению к входному воздуху.

3. Диагональные вентиляторы. Такой вид в своей конструкции совмещает элементы осевого и радикального вентилятора. Входной поток воздуха принимает движение по своей осе, но после этого лопатками ротора изменяются на сорок пять градусов. Из-за этого воздух увеличивается центробежной силой, как и радикальные вентиляторы. Диагональный тип в сравнении с другими издает мало шума и обладает удобной компактностью, а также значение его КПД 80%.


4. Безлопастные вентиляторы. Их система и конструкция значительно отличаются от остальных. В таком вентиляторе основой служит турбина, её задача заключается в подаче воздуха в овальную форму через маленькие отверстия. В этой системе воздушные массы увеличиваются примерно в двадцать раз. С помощью аэродинамического эффекта появляется больше воздуха с внешней стороны устройства. В конечном выходе скорость воздуха достигает скорости девяносто километров в час.




ampersite.ru

РубрикаРазное

Добавить комментарий
