Виды ворот — особенности конструкции, достоинства и недостатки

Сохранность дома, гаража и дачи для каждого владельца первостепенная задача. И одним из способов решения данного вопроса являются въездные ворота на территорию домовладения либо в гараж.

Основное предназначение ворот заключается в перекрытии свободного проезда. Более того, по воротам можно также судить и о благосостоянии хозяев, так как данные изделия представлены самыми разнообразными конструкциями.

Наиболее распространенными являются металлические, обычно из профнастила, деревянные и кованые ворота.

Классификация ворот

По способу открывания створок ворота подразделяются на следующие виды:

распашные;
секционные
поворотно-откидные;
откатные.

В частном домовладении ворота секционные практически не встречаются, так как предназначены для гаражей с одновременным размещением нескольких транспортных единиц. Как правило, такие ворота устанавливаются на подземных парковках и ангарах.

Размеры ворот зависят от габаритов транспортных средств, которые будут проезжать через них. Средняя высота ворот – 160-180 см., а ширина – 320 – 400 см.

Распашные ворота

Это самый распространенный и классический тип ворот. Конструктивно такие ворота представляют две вертикально установленные опоры (столбы) с приваренными к ним петлями, на которые надеты створки. В зависимости от способа приварки петель, створки могут распахиваться как наружу, так и во внутрь территории.

Створки представляют собой сваренный металлический каркас (рама), зашитый деревом, профнастилом или листовым металлом. Иногда во въездных воротах на территорию делается комбинированная обрешетка.

Важно! Створки распашных ворот не рекомендуется делать из тяжелого материала, так как это существенно увеличит нагрузку на опорные столбы и петли.
Закрывание ворот данного типа осуществляется обычно при помощи массивного засова, препятствующего провисанию створок. Чтобы предотвратить самопроизвольное закрывание створок устанавливают пружинный фиксатор. Также необходимо установить ограничитель (фиксатор), в который будут упираться закрытые створки. Обычно фиксатор устанавливается снизу, посередине проема для въезда.

Столбовые опоры следует устанавливать в массивный и заглубленный фундамент, чтобы избежать провисания створок и расшатывания опорных столбов. Однако данный недостаток компенсируется тем, что распашная конструкция не требует наличия вдоль забора дополнительного свободного пространства, в отличие от ворот откатных.
По способу открывания распашные ворота подразделяются на:
ручные;
автоматические.
В автоматизированных конструкциях открывание и закрывание производится благодаря двум электрическим приводам. Большинство автоматических ворот открывается вовнутрь, поэтому автоматизация ворот возможна лишь в том случае, если на участке имеется свободное место.

К основным достоинствам конструкций с распахивающимися створками относят:
простой монтаж;
возможность сделать калитку;
возможность выбора разнообразных форм, помимо традиционной прямоугольной.
Среди недостатков выделяют:
регулярную расчистку от снега для свободного открывания створок;
слабая устойчивость ветровым нагрузкам.

С откатными створками
По популярности ворота с откатными створками ничуть не уступают распашным. Движение створок производится по роликовым направляющим, установленным вдоль забора. Состоит такая конструкция из направляющих, полотна и роликов.
Установка ворот откатного типа требует обязательного сооружения фундамента, в котором размещаются опорные ролики. Учитывая то, что полотно при открывании движется по горизонтали наличие каких-либо препятствий по всей длине роликовых опор недопустимо, так как они будут препятствовать свободному открыванию ворот.

Для обрешетки рамы используют профнастил, дерево, листовой металл либо комбинируют данные материалы. Сэндвич-панели устанавливают в том случае, если это будут гаражные ворота.
Ворота с откатными створками подразделяются на:
консольные;
откатные;
подвесные
Независимо от типа конструкции, откатные ворота характеризуются следующими преимуществами:
отлично выдерживают сильные ветра;
компактны;
не требуют перед въездом свободного пространства;
не требуется расчистка пространства от снега для их открытия.
Однако не лишены ворота откатных конструкций и недостатков, среди которых:
регулярная очистка от мусора роликовых опор, а зимой – от снега;
возможность установки только при наличии вдоль забора свободного места для откатываемого полотна.

Подвесные ворота
Данный тип конструкции въездных ворот применяется крайне редко, так как все чаще устанавливаются более современные ворота. Подвесные ворота движутся по закрепленной на балке направляющей. Створка изготавливается из листового металла либо пластика и движется вдоль забора или стены. В движение створка приводится ручным либо автоматизированным приводом.

Среди достоинств подвесной конструкции выделяют:
использование в условиях небольшого свободного пространства для въезда;
высокие антивандальные характеристики;
не требуется расчистка площадки;
устойчивость к ветрам.
Среди недостатков выделяют:
высокую стоимость конструкции;
требуется свободное пространство для створок.

Откатные ворота
Такие ворота требуют много свободного пространства, однако это компенсируется тем, что они закрывают проем до 6 метров!
На уровне земли устанавливается рельс, по которому движется створка. Также створка ворот оснащена колесиком, устанавливаемым на рельс, а для удержания полотна на верхней балке имеются удерживающие ролики.

Основными плюсами откатных ворот являются:
перекрытие достаточно широких проемов;
установка в условиях недостаточности места для въезда;
отлично противостоят ветровым нагрузкам;
отсутствие необходимости регулярной расчистки участка перед въездом.
К минусам рельсовых ворот относят:
регулярную очистку рельса от мусора;
необходимость свободного пространства.

Ворота на консолях
В своей конструкции не имеют верхней балки и рельса. Полотно (рама) движется вдоль забора на консольных тележеках, установленных на фундаменте. Непосредственно сама рама превышает ширину въезда в 1,5 раза. Нижняя часть рамы скрыта и выступает в качестве опоры полотна на консольные тележки. В частности, если проем для въезда равен 4 метрам, то для консольных ворот потребуется по 6 метров свободного пространство по обеим сторонам от проема.
К достоинствам таких ворот относят:

нет ограничений по высоте;
установка на минимальном удалении от земли.
Среди основного недостатка выделяют сложность исполнения.

Ворота с поворотно-откидной створкой
Обычно поворотно-откидные ворота устанавливаются в гараже. Такие ворота относятся к гаражным. Конструкция таких ворот представляет собой закрывающее площадь въездного проема полотно, открывающееся рычажно-шарнирным механизмом.
Стандартный размер створки составляет 600х220 см. Подъем створки производится пластиковыми роликами, которые движутся по направляющим рельсам, расположенным сверху и по бокам проема. Когда створка открыта, она принимает параллельное земле положение.
Важно! Такие гаражные ворота практически невозможно вскрыть, что обеспечивает максимальную безопасность и защиту имущества
В движение такие ворота приводятся электроприводом. В качестве полотен используются алюминиевые либо из оцинкованной стали сэндвич-панели.
Полотно обшивают листовым металлом либо профнастилом. В случае использования для обшивки стали требуется предварительная обработка рамы порошковой эмалью.

К основным преимуществам подъемно-откидных ворот относят:
компактность, так как не требуется наличие для их открытия свободного пространства;
удобство монтажа;
возможно установки калитки;
автоматизация;
не нуждаются в регулярной расчистки участка перед въездом.
Однако данная конструкция ворот не лишена и недостатков, таких как:
высокая теплопотеря;
образование наледи, препятствующей нормальной работе створки в зимний период;
ограниченное в течение суток количество опусканий и подъемов, число которых не должно превышать 10 раз;
отсутствие возможности полной герметизации и дополнительного утепления, так как зазоры обеспечивают нормальную работу;
отсутствие выбора форм, кроме прямоугольной;
дорогостоящий ремонт, так как производится замена всего полотна, а не отдельной ее части.

При выборе того или иного типа въездных ворот помимо показателей надежности необходимо уделять внимание и эстетичному их виду, так как ворота должны иметь красивый внешний вид и гармонично вписываться в общую архитектуру участка.

myprofnastil.ru
Виды ворот для частного дома: распашные, откатные и рельсовые
Если вы вскоре собираетесь приобрести дачу, дом или гараж, то перед вами непременно встанет вопрос сохранности недвижимости и имущества. Основным способом решения этого вопроса являются ворота, ведь именно они отделяют въезд или вход на территорию гаража или участка и закрывают обзор от прохожих. Перед тем как дополнить воротами тот или иной объект, необходимо ознакомиться с основными разновидностями первых — это позволит вам сделать правильный выбор.
Разновидности ворот
Рассматривая виды ворот, вы сможете подобрать для себя оптимальный вариант. В зависимости от конструкции, они могут быть:
распашными;
откатными;
секционными.
Наиболее распространенной разновидностью являются распашные ворота, которые можно вписать в любой гараж или забор. Однако они предусматривают необходимость большого пространства. Этот момент следует учитывать заблаговременно. Опорные конструкции и рама выполняются из металлопроката, тогда как створки можно обшить цветными профилированными листами, деревянной обрешеткой, коваными элементами или сэндвич-панелями.
Рассматривая виды ворот, вы можете выбрать откатную их разновидность, которая является наиболее удобной, поэтому пользуется популярностью. Такие конструкции имеют два минуса. Первый из них выражен в высокой стоимости, тогда как второй – в необходимости дополнительного места. Секционные ворота используются для гаражей. Наиболее часто их можно встретить на подземных стоянках, в складских помещениях и парковках.
Разновидности распашных ворот
Распашные ворота популярны тем, что они почти не предусматривают необходимости дополнительного обслуживания при эксплуатации. Если речь идёт о классической конструкции, то она имеет две створки, фиксируемые к опорным столбам. Рассматривая виды распашных ворот, следует выделить двуполые и комбинированные.
Вторая разновидность распашных ворот имеет встроенную калитку, поэтому ее довольно часто используют для гаражей, складских помещений и маленьких дачных участков. Классифицировать такую конструкцию можно ещё и по материалу изготовления. Распашные виды ворот могут быть:
деревянными;
металлическими;
выполненными из поликарбоната;
коваными.
Рекомендации по изготовлению распашных ворот
Распашные ворота обычно предусматривают необходимость установки несущих столбов. Их заглубляют на метр или больше, а после бетонируют. В роли столбов можно использовать металлическую профильную трубу квадратного сечения со стороной в 100 мм. В качестве одних из самых популярных вариантов следует выделить еще и деревянный брус, а также бетонные опоры.
Разновидности секционных ворот
Такие ворота представляют собой секции, соединенные петлями. Они передвигаются по шинам, прикрепленным к проему. Подразделить подобные конструкции можно по виду полотна, оно бывает собрано из сэндвич-панелей или может быть представлено панорамным полотном. В первом варианте речь идет о листах стали, которые соединяются между собой и заполняются теплоизоляционным материалом.
Панорамное полотно изготавливается из алюминиевых экструдированных профилей, в которые устанавливаются вставки из светопрозрачного материала.
Если вас заинтересовали виды секционных ворот, то следует рассмотреть еще одну их классификацию, которая предусматривает разделение конструкций по области использования. Таким образом, секционные ворота могут быть:
гаражными;
промышленными;
панорамными.
Последняя разновидность представляет собой один из типов промышленных ворот. В данном случае полотно собирается из отдельных панелей. В качестве особенности выступает возможность обзора внутри помещений и обеспечения естественного освещения. Это решение актуально для станций технического обслуживания, автосалонов и промышленных объектов по типу пожарных частей.
Рельсовые ворота
В частных домах сегодня можно увидеть разные виды ворот. Среди них особенно следует выделить рельсовые. Данная конструкция имеет вид откатных панелей. Если вы решили заменить старые ворота на новые, описываемые в данном разделе, то потребуется отступ от забора в 0,5 м. Помимо прочего, вдоль него должно быть свободное ровное пространство, которое равно длине откатывающейся панели.
Рельсовые ворота могут быть еще и консольными. По типу крепления панелей такие конструкции бывают рельсовыми и навесными, а также на роликах. Полотно во всех трёх разновидностях имеет один принцип перемещения, отличие будет лишь в техническом устройстве. Рельсовые виды гаражных ворот пользуются популярностью по некоторым причинам, среди них следует выделить:
способность претерпевать вес любой обшивки;
внушительную длину панели, закрывающей проезд;
высокий уровень сопротивляемости и устойчивости к ветровым нагрузкам.
Однако перед установкой такой конструкции необходимо учитывать и недостатки. Они заключаются в том, что проем должен быть хорошо укреплен. В процессе эксплуатации желоб, в котором установлен рельс, должен периодически очищаться. Профиль, который находится в земле, под воздействием атмосферных осадков и внешней среды со временем будет деформироваться и изменять свои первоначальные линейные размеры.
Рекомендации по монтажу рельсовых ворот
Если вы рассмотрели все виды гаражных ворот и выбрали рельсовую подвесную их разновидность, то работы по монтажу следует начать с установки навеса, который выступит опорой сооружения. Металлопрофиль пойдет на изготовление балок. Внутри профиля устанавливаются маленькие шарики, с помощью которых и будет обеспечено плавное движение по рельсу.
Откатные панели могут быть подвешены сверху. В этом случае устройство с колесами и роликами на первом этапе устанавливается на панель. После этого панель может быть закреплена к подвесу. Для этого необходимо использовать поперечную балку, форма сечения которой должна иметь вогнутость внутрь. Выбирать подвесную балку необходимо в соответствии с весом панели. Приобретая профиль, вы должны обратить внимание на вес, на который рассчитано изделие. Превышать нагрузку не рекомендуется, это приведет к прогибанию устройства и его выходу из строя.
Разновидности калиток
В современном строительстве используются самые разные виды ворот и калиток. Классифицировать их можно по месту расположения. Таким образом, калитки могут быть независимыми, являться частью ворот или устанавливаться в комплекте с воротами, которые находятся рядом. Последняя разновидность представлена тремя вариантами.
Первый: в заборе есть два проема, в одном устанавливается калитка, в другом – ворота. Второй: в заборе есть общий проем, в нём устанавливаются два объекта, однако разделяются они столбом или стойкой. Данный элемент выделяется на фоне калитки и ворот и разделяет полосы проезда и прохода. Его изготавливают из следующих материалов:
бетона;
камня;
кирпича;
бута;
металлической трубы.
Третий вариант схож с предыдущим, но столб в этом случае не выделяется, в результате удается сформировать одно пространство.
Классификация ворот и калиток по материалу
Самые распространённые виды ворот для гаража – это те, что изготовлены из металла. Второе место можно отдать древесине. Однако если вы решили дополнить воротами гараж, то выбрать следует профнастил. Среди его достоинств необходимо выделить высокую прочность, низкую стоимость и отсутствие рисунка на материале, который нужно было бы подбирать в процессе монтажа. Профнастил имеет отличную защиту от коррозии, он долговечен, а выбрать можно тот оттенок, который придется вам по душе. Однако металлические виды ворот для частного дома могут подвергнуться коррозии из-за случайного повреждения защитного слоя, что иногда происходит на этапе монтажа или эксплуатации.
Древесина тоже обладает низкой стоимостью, а для изготовления ворот из неё потребуется минимальный набор инструментов. Кроме того, конструкция будет иметь приятный внешний вид. Но следует учитывать, что она окажется довольно недолговечной, пожароопасной и будет обладать низкой механической прочностью.
Заключение
Какие бы виды ворот ни рассматривались современными владельцами недвижимости, наиболее часто выбираются именно распашная разновидность. Она обходится дешевле остальных, а также предусматривает возможность дополнения конструкции автоматикой. Однако последняя не всегда работает исправно в суровом климате России. Если вы хотите сэкономить, то такую конструкцию можно выполнить и самостоятельно, выбрав для проведения работ бюджетные материалы по типу профлиста.
fb.ru
Виды автоматических ворот и их конструктивные особенности
Автор admin На чтение 5 мин. Просмотров 33 Опубликовано 18.11.2018
Содержание
Сейчас на торговых площадках нетрудно найти бытовые и промышленные ворота любого типа, вида, размера, конструкции, цвета и дизайна. Все они различаются траекторией, по которой происходит перемещение во время цикла открытия-закрытия. Соответственно, автоматические ворота бывают трёх видов — подъёмные, откатные и распашные. Подъёмные, в свою очередь, еще следует разделить на секционные, подъёмно-поворотные и рулонные. В данной статье мы подробно рассмотрим все виды автоматических ворот и их конструктивные особенности.
Автоматические секционные ворота
Это самый популярный вид ворот. Когда такие ворота открываются, то полотно начинает движение вверх по направляющим рельсовым профилям и размещается параллельно потолку на небольшом расстоянии от него, практически не занимая полезного пространства. Они используются в промышленности и в жилых домах, имеющих небольшие помещения. Главное достоинство ворот такого типа — это то, что при большом количестве атмосферных осадков, например снега, открытие происходит достаточно быстро, так как не требуется производить какую-либо ручную очистку. Если при эксплуатации распашных ворот есть риск повреждения транспортного средства, то при применении секционных ворот такая опасность отсутствует. Они также надёжно защитят помещения от взлома и сохранят в них тепло.

Подъёмно-поворотные ворота автоматического типа
Эксплуатационные характеристики подъёмно-поворотных ворот простые и экономичные, поэтому ворота применяются не только на производстве, но и в личных домовладениях. Их различие от секционных ворот заключается в том, что такие ворота изготавливают как одну единую конструкцию с полотном, которая закрывает сразу весь проём. Когда такие ворота открываются, то полотно поднимается из вертикального состояния (закрытое положение) в горизонтальное (открытое положение) по заранее установленным направляющим рейкам. После открытия полотно размещается вверху в горизонтальном положении, и практически не занимает внутреннее пространство, оставаясь в положении параллельно потолку. Но есть существенный недостаток, который заключается в то, что при открытии или закрытии ворот, их нижняя часть может удаляться достаточно далеко за пределы проёма, поэтому всегда нужно следить, чтобы на пути движения полотна не было препятствий. Такие ворота плотно прилегают к створкам, поэтому очень хорошо сохраняют тепло в помещении. Как правило, подъемно-поворотные ворота также имеют механизм ручного управления процессом открывания или закрывания.

Автоматические рулонные (роллетные) ворота
Главной особенностью таких ворот является непосредственно само полотно, изготавливаемое из отдельных секций, которые называются ламелями. При использовании ламелей полотно получается гибким. Принцип работы состоит в том, что гибкие ламели при открывании и закрывании наматываются на специальный барабан (вал), который закрывается специальным коробом. Для достижения хорошей теплоизоляции внутреннее пространство ламелей заполняют утеплителем. Чаще всего для этих целей используют полиуретан. Рулонные ворота обычно размещаются внутри закрываемого ими помещения, но существуют такие модели, которые можно устанавливать и снаружи. Главное отличие и одновременно преимущество рулонных ворот — это их компактность в сложенном состоянии (открытом положении). Удобно и то, что рулонные ворота можно применять как для маленьких проёмов, так и для больших — почти до 12 метров в ширину, и до 10 метров в высоту. Применяться такие ворота могут где угодно: от маленьких частных гаражей до огромных складских помещений.

Автоматические откатные ворота консольного типа
Такие ворота устанавливают там, где необходимо проведение проверки или досмотра транспортных средств и людей, когда въезд или вход на охраняемую территорию ограничен. Такие устройства применяются для охраны частных или производственных территорий.
Принцип работы автоматических откатных ворот консольного типа заключается в том, что в процессе открытия они двигаются в правую или левую сторону, направляясь вдоль существующего ограждения. Движение происходит по укреплённым в фундаменте рельсовым опорам, по которым перекатываются прикреплённые внизу полотна ролики. Когда ворота закрыты, то между нижней кромкой полотна и поверхностью земли образуется небольшой просвет, размеры которого достигают 100 мм. Для предохранения роликов от атмосферных осадков, пыли, грязи используют специальный профиль. Когда ворота открыты, то они удерживаются в этом положении направляющими, которые крепятся к самому ограждению либо непосредственно к наружной поверхности здания. Автоматические откатные консольные ворота изготавливаются разных размеров. Если возникает необходимость, то ширина проёма, который необходимо перекрыть, может достигать 12 метров. Этот размер можно увеличить в 2 раза, если сделать так, что две створки ворот будут открываться в противоположные стороны. Как правило, для управления такими воротами используется электропривод, но при необходимости ворота достаточно легко открываются вручную.
Подобный тип ворот хорошо себя зарекомендовал, особенно в климатических условиях России и Украины.

Автоматические распашные ворота
Изготавливаются такие ворота в виде двух створок (двух полотен). Створки с помощью шарнирных петель крепятся к установленным в земле столбам, расположенным на разных сторонах проёма. Монтаж ворот может предусматривать установку таким образом, что створки будут открываться внутрь помещения, или наружу, либо в обе стороны. Часто это совсем неудобно, но является единственным приемлемым вариантом. Сейчас все чаще для открывания-закрывания таких ворот устанавливают электроприводы, что значительно усовершенствовало их конструкцию.
При изготовлении полотна распашных ворот используют металлический или пластиковый профиль, древесные материалы, сэндвич-панели. Для украшения часто применяют кованые или литые элементы.
Применение современных лакокрасочных материалов делает такие ворота очень устойчивыми к коррозии.
На видео: Виды автоматических ворот.

bezopasnik.info
Классификация ворот. 4 основных вида (типа) ворот: откатные, распашные, секционные, рулонные.
На сегодня большое количество вариантов конструкций, разнообразие материалов и механизмов позволяют изготовить ворота с учетом особенностей помещения, интенсивности использования и в соответствии с потребностями Заказчика . Возможно производство небольших экономичных, противопожарных и промышленных ворот любых размеров и комплектации. Для облегчения выбора, рассмотрим основные отличия наиболее распространенных видов ворот.

Откатные ворота

Область применения: используются в промышленных помещениях и в частном секторе для перекрытия очень широких проемов.

Описание конструкции: состоят из створки, консольной балки, роликов и опор. По периметру проема устанавливаются уплотняющие материалы для защиты от влаги, ветра, пыли и холода.

Механизм открытия/закрытия: открываясь, консольная балка с закрепленным на ней полотном ворот смещается влево или вправо по роликам на опорах.

Существует несколько способов крепления консольной балки:

открытый профиль (нижнее расположение балки)– применяется для глухих и остекленных ворот, с любой верхней кромкой;

закрытый профиль (нижнее расположение балки) – применяется при повышенных требованиях к внешнему виду полотна ворот;

верхнее расположение балки – используются для глухих ворот в случае прямоугольной верхней кромки полотна;

телескопические ворота – ворота открываются как бы «сами в себя» — вариант, не требующий большого пространства вдоль стены для открывания ворот.

Преимущества:

в полотно ворот может быть встроена калитка с замком или окно;

нет ограничений по высоте перекрываемого проема;

значительная экономия пространства спереди и сзади ворот;

высокая взломостойкость;

устойчивость к ветровым нагрузкам.

Недостатки:

требуется свободное пространство справа или слева для отката полотна;

высокая стоимость ворот по сравнению с другими видами.

Распашные ворота

Область применения: повсеместное использование в частном строительстве, промышленных и общественных объектах, строениях сельскохозяйственной инфраструктуры.

Описание конструкции: две створки, закрепленные на опорах с помощью петель с подшипниками.

Механизм открытия/закрытия: створки открываются наружу или вовнутрь на 90 градусов и больше, при наличии свободного пространства за ними. В закрытом положении створки упираются в ограничитель, установленный посередине въезда и запираются на замок, в открытом положении запираются пружинным фиксатором.

Преимущества:

относительная доступность всем слоям населения;

простота в изготовлении и монтаже;

низкая степень теплопроводности полотна ворот;

высокая взломостойкость;

в полотно ворот может быть встроена калитка с замком.

Недостатки:

необходимость наличия свободного места впереди или позади ворот для того, чтобы створки могли открыться;

возможна деформация створок при сильном ветре;

низкая взломостойкость.

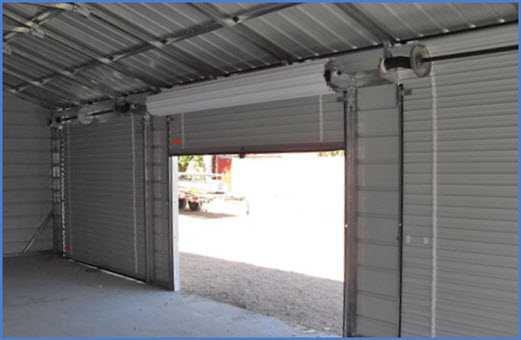

Рулонные ворота

Область применения: чаще используются в качестве перегородок внутри магазинов, хранилищ, промышленных предприятий, а также в качестве ворот для складов, гаражей, ангаров и т.п.

Описание конструкции: изготавливаются из узких профилированных горизонтальных полос (ламелей), соединенных в гибкое полотно. Ламели таких ворот значительно уже секционных (7,7 см по ISO 100), что и позволяет им наматываться на вал при поднятии наверх.

Механизм открытия/закрытия:открываясь, полотно поднимается вверх по вертикально стоящим направляющими и наматывается на защищенный коробом приводной вал, расположенный непосредственно над проемом. Короб может крепиться снаружи, внутри помещения или непосредственно в проем.

Преимущества:

идеальный вариант для помещений с низким потолком;

простота монтажа в любой проем;

единственный вариант для проема, не имеющего притолоки или боковин;

экономия полезной площади помещения.

Недостатки:

невысокая прочность по сравнению с другими видами ворот;

низкий уровень теплоизоляции за счет большого количества зазоров.

Секционные ворота

Область применения: благодаря возможности изготовления больших размеров (от 5500 мм в высоту и до 7500 мм в ширину) широко применяются при строительстве крупных промышленных сооружений, автосервисов, гипермаркетов, пожарных депо и т.п.

Описание конструкции: полотно ворот состоит из заполненных пенополиуретаном сэндвич — панелей толщиной от 20 до 80мм в зависимости от области применения и производителя. Между собой элементы скреплены подвижным шарнирным соединением. Такое крепление придает полотну гибкость. Герметичность секционных ворот обеспечивают погодоустойчивые уплотнители, размещенные по всему периметру и между панелями.

Механизм открытия/закрытия: открываясь, полотно ворот движется вверх по направляющим с помощью подвижных роликов и занимает горизонтальное положение под потолком.

Преимущества:

не занимают места перед проемом и внутри него;

хорошо утеплены и защищены от ветра — теплопроводность равносильна кирпичной кладке в 30 см;

практически не имеют ограничений по размерам;

в полотно ворот может быть встроена калитка с замком и окно;

возможно применение панорамного остекления.

Недостатки:

требуется достаточное для открытия пространство под потолком, как по высоте, так и вглубь помещения;

сравнительно высокая стоимость;

сложная конструкция с большим количеством подвижных частей;

проем должен быть либо бетонным, либо иметь крепкий стальной каркас по периметру — такие ворота не подойдут легким конструкциям и металлическим гаражам.

Общие свойства
Для всех видов ворот предусмотрены различные варианты отделки, окраски, антикорозионной защиты механизма открывания и самого полотна.
Перечисленные типы ворот могут быть противопожарными и утепленными.
Ворота для промышленных объектов имеют более жесткую конструкцию, комплектуются усиленными механизмами, рассчитанными на интенсивное использование и требуют установки автоматики из-за значительного веса полотна (при большой площади проема).
На все типы ворот возможна установка автоматических приводов и блоков дистанционного управления, которые значительно упрощают процесс открывания/закрывания, позволяют управлять воротами дистанционно, настраивать систему доступа и др. Современные электроприводы способны функционировать на протяжении многих лет даже в суровых климатических зонах, в местах с повышенной влажностью и интенсивным использованием. Практически все модели оснащены системами безопасности, останавливающими полотно в случае появления препятствия на пути движения полотна ворот. Для противопожарных ворот предусмотрены приводы, закрывающие полотно при срабатывании термодатчиков и задымлении.
Для принятия окончательного решения необходимо связаться с менеджерами компании-производителя для уточнения деталей: вида ворот, комплектации, вариантов отделки, необходимости установки электропривода, сигнализации, расчета стоимости изготовления, установки и сервисного обслуживания.
remco.ru
Гаражные ворота: виды, достоинства и недостатки
Когда возникает потребность в покупке гаражных ворот, то лучше решать данный вопрос на этапе проектирования. Это связано с тем, что каждый вид ворот отличается своими конструктивными особенностями. Если в планы входит установка автоматических агрегатов, то понадобится подготовить место для автоматической системы. В данной статье будет обращено внимание на то, какие виды ворот сегодня можно купить на рынке строительной продукции. Существует несколько основных типов этих элементов. Рассмотрим характеристику каждого из них по порядку.
Ворота откатные
Этот вид ворот находит свое применение, когда на прилегающей к гаражу территории есть место, куда будут открываться створки. При этом, данное место должно быть одинаковым по размеру самих ворот. Их открытие осуществляется за счет роликов, которые выполняют основную роль в данной системе. Монтаж таких ворот выполняется с обеих сторон. Полотно, на котором крепятся створки, сделано из анодированных профилей. Они также окрашиваются порошковой эмалью. Благодаря этому, полотно хорошо защищено от коррозии.
Для улучшения внешнего вида, такие ворота можно покрыть деревянным декором, который дольше сохранится при отсутствии влажного климата и резких температурных колебаний. В тех случаях, когда такие ворота делают с решёткой, то прутья, как правило, изготавливаются из профильных труб, диаметр которых может варьироваться от 2х2 до 8х8 см.
Основные достоинства
Отлично экономят свободное место при въезде в гараж
Не нужно постоянно чистить снег перед входом для свободного заезда
Высокая прочность и надежность всей конструкции
Некоторые недостатки:
Нужно выделить место вдоль стены, чтобы створка свободно открывалась. Весь участок должен быть длиннее в 1,5 раза, чем ширина самого проема. К примеру, если длина проема имеет 3 метра, то расстояние вдоль стены должно составлять около 5 метров.
Складывающиеся ворота
Такие ворота могут открываться и закрываться по бокам и вверх, как гармошка. В основном, большим спросом пользуются створки, которые складываются таким способом в стороны. В наше время имеются также ворота, которые состоят из 3 и 4 створок. Во время открывания, двери, которые находятся внутри ворот, фиксируются к крайним створкам. В данном положении они могут достаточно просто поворачиваться на 180 градусов. При этом, въезд в ворота остается открытым, что позволяет полностью освободить проем.
Основные преимущества
При открытии используется гораздо меньше места, чем в случае с распашными воротами. Это, в свою очередь, влияет на экономию территории перед заездом в гараж.
Нет надобности в постоянной уборке снега, чтобы створки свободно открывались.
Возможен монтаж окон на створках.
Минусы
Для открывающихся дверей нужно выделить дополнительное место.
Прочность конструкции недостаточно надежная.
Распашные ворота
Данные ворота являются на сегодняшний день, пожалуй, самыми популярными. В основном, они изготавливаются с двумя створками, однако существует одностворчатые модели. Так как некоторые виды почвы, в зимний период времени могут создавать пучение, то в таких ситуациях ворота поднимают на 10 см выше уровня земли, чтобы избежать проблем с их свободным открытием. Для более удобного использования, иногда, в данные ворота встраивают небольшую калитку.
Достоинства конструкции
Простота сборки
Некоторые недостатки:
Чтобы заехать в гараж, необходимо выделить много места.
Есть необходимость в постоянной расчистке снега.
Секционные ворота
Их высота может достигать до 3–4 метров. Во время открытия, они полностью складываются под потолком. Имеют около 4 – 6 секций, которые устанавливаются горизонтально. Каждая из них имеет размеры от 35 до 61 см в ширину, и около 5 метров в длину. Размеры полотна подбираются с учетом высоты проема.
Все секции держаться на шарнирных петлях. На краю этих ячеек имеется роликовая система.
Как правило, секция представляет собой сэндвич-панель. Ее толщина – 40 см. Основное полотно сделано из стальных листов с оцинковкой.
Для улучшения теплоизоляционных свойств, расстояние между секциями закладывается изделиями из полиуретана. Секционные гаражные ворота отличаются улучшенными прочностными качествами. По краю ворот распределяется уплотнитель из эластичного материала. Данные створки могут открываться как вручную, так и автоматически. По необходимости выполняется монтаж калитки внутри ворот для удобства свободного входа в гараж.
Достоинства секционных створок
Достаточно места
Отличные тепло и звукоизоляционные показатели
Недостатки:
Непростая сборка конструкции
Легко взломать
Рулонные ворота
Монтаж данных ворот, как правило, производится при 2,5 метров высоты проема. Основу их каркаса выполняют ламели – алюминиевые профили. Полотно выполняет движение по установленным направляющим, которые находятся вверху над воротами. Рулонные ворота оснащены электрическим приводом, позволяющим управлять ими дистанционно. Если же ширина проемов не более трех метров, то пользоваться воротами можно и вручную.
Достоинства:
Створки ворот при открытом состоянии не закрывают свободный проход
Есть возможность монтажа в гаражах с проемом до 7 метров.
Недостатки:
Низкая устойчивость к взлому.
Подъемно-поворотные ворота
Этот тип механизма состоит из полотна, которое полностью закрывает проем. Такие ворота работают благодаря шарнирно-рычажному устройству. В процессе подъема одна из створок выполняет движение по рельсам за счет роликов. Направляющие элементы находятся сбоку проема и ближе к потолку. Каждый ролик сделан из пластика.
Когда ворота открыты, их полотно располагается на одном уровне с потолком. В основном, подъемно – поворотные ворота функционируют при помощи приводного устройства. Чаще всего, полотно состоит из стальных листов, покрытых оцинковкой. С целью снижения потери тепла внутри гаража, между каждым из этих листов прокладывается полиуретановый утеплитель. Его размер – 4 см.
Преимущества
Ворота достаточно компактные и занимают мало места. За счет вертикального подъема, при въезде в гараж сохраняется много свободного пространства.
Быстрый и удобный монтаж. Сборка возможна даже с самой простой конструкции.
Достаточно просто автоматизируются.
Недостатки:
Легко взломать.
Имеются потери тепла. Иногда появляется наледь на воротах, в следствии чего усложняется процесс их открытия и закрытия.
Отсутствует возможность интенсивного режима.
Когда полотно открытое, на машине нельзя подъехать к гаражу ближе чем на 1 метр.
Проемы не могут иметь никакой другой формы, кроме прямоугольной.
В процессе ремонта ворот, отсутствует возможность их частичной починки.Как видно, какие бы ворота из вышеперечисленного списка Вам не пришлось бы выбирать, стоит помнить, что они должны хорошо выполнять свою основную задачу – охранять автотранспорт. Помимо этого, ворота не должны доставлять неудобств хозяевам. Поэтому, лучше всего доверить их установку опытным специалистам.
Советы из данной статьи, помогут сделать оптимальный выбор данной продукции с учетом личных потребностей и предпочтений. Купить сами ворота можно в компании Rosilla.
www.stroysmi.ru
Основные виды гаражных ворот — отличия, плюсы и минусы
Ворота для гаража являются одной важных и неотъемлемых частей. Без них невозможно защитить автомобильный дом от непогоды или злоумышленников. К тому же, они отвечают не только за сохранность машины, но и за дизайн всего строения. Поэтому, гаражные ворота должны быть как надежными, простыми и удобными в использовании, так и презентабельными.
В этой статье рассмотрим основные виды гаражных ворот, чтобы было проще выбрать нужную вам конструкцию. Ведь рано или поздно, каждый владелец автомобиля строит или покупает домик для своего «железного коня» и вопрос по его защите становится актуальным.
Размеры
Размер ворот для гаража регламентируется ГОСТом 31174-2003, в котором написано, что для малолитражных машин и мотоциклов должна быть от 1,8 м до 2,2 м, а высота около 2 м. Для более габаритных автомобилей рекомендованная ширина проема составляет минимум 4,80 м.
Для того, чтобы понять какая ширины проем необходим именно для вашей техники, можно воспользоваться простой и универсальной формулой. Для этого, к ширине автомобиля прибавить 90 см (по 45 см с каждой стороны).
Сегодня любой тип ворот можно сделать нужного размера на заказ. Однако и здесь есть некоторые ограничения, а именно в физической нагрузке. Дело в том, что если при изготовлении используется сталь или алюминий, то максимально допустимая нагрузка не может быть выше 15 кг на 1 м². А допустимая ширина и высота в этом случае 5 и 3 метра соответственно.
Видео: как выбрать гаражные автоматические ворота.
Разновидности гаражных ворот
Выбор конструкций для гаража довольно большой, поэтому выбрать есть из чего. Каждый из вариантов имеет свои плюсы и минусы. Главным их отличием является не внешний вид, а способ или механизм открывания.

В рамках этой статьи рассмотрим несколько основных и самых популярных видов:
Распашные.
Подъемные.
Рулонные.
Раздвижные.
Теперь о каждом из видов подробнее.
Распашные
Самая популярная разновидность, открываются так же как и обычная входная дверь. Могут быть одно- или двустворчатыми. Материалом для створок может служить древесина или металл. Внутренние полости, для утепления, можно заполнить любым теплоизоляционным материалом.
Крепятся к боковым столбам или непосредственно в проем с помощью петель. Открываются наружу или внутрь (редко).
Из преимуществ можно выделить:
простой монтаж и использование;
низкая стоимость;
возможность подогнать под любой проем;
хорошая взломостойкость.
Из недостатков выделяется то, что для открывания нужно много свободного пространства. Особенно это актуально зимой, чтобы открыть гаражные ворота полностью придется потрудиться.
Подъемные
Этот вид имеет несколько подвидов, к которым относятся:
подъемно-поворотные;
подъемно-гильотинные;
секционные.
Подъемно — поворотные
Эта конструкция состоит из цельного полотна, а так же роликов и направляющих, по которым оно и перемещается. Металлическое полотно дополнительно укрепляется накладками, облицовка делается так же из металла, с полимерным напылением, или пластика.
В открытом положении ворота располагаются под потолком, таким образом экономится полезное пространство. Максимально возможная ширина такой конструкции до 3-х метров, поэтому ее нельзя использовать в гараже под два автомобиля.
Преимущества:
легкое открывание;
экономия места;
высокая теплоизоляция;
доступная стоимость;
устойчивость к взлому.
Недостатки:
при повреждении части полотна, придется менять его полностью;
нельзя использовать для низкого гаража, так как требуется наличие свободного место под потолком.
Подъемно — гильотинные
Так же как и предыдущий вид состоят из цельного полотна, которое при открывании смещается вверх. Вес конструкции компенсируется специальным амортизатором – торсионной пружиной. С помощью этого механизма ворота открываются легко и практически без шума.
Из плюсов можно выделить хорошую теплоизоляцию, так как они плотно прилегают к стене, и герметичность. Главный недостаток состоит в необходимости наличия свободного места снаружи, над проемом, что делает эту конструкцию доступной не каждому.
Секционные

Полотно состоит из нескольких панелей. При подъеме они складываются под потолком. Секции чаще всего сделаны из сэндвич-панелей, которые дополнительно оснащены специальными уплотнительными прокладками.
Из плюсов выделяются: большой срок эксплуатации, экономия пространства и современный внешний вид. Минусы – ширина не более 3 м, высокая цена и слабая устойчивость к взлому.
Рулонные (роллетные)
Состоит из небольших стальных или алюминиевых панелей, шириной 10 см. Гибкое соединение позволяет наматывать их на барабан, находящийся внутри помещения или снаружи. Внутреннее пространство панелей заполнено полиуретаном. Простота использования и доступная цена сделала их популярными в использовании не только для гаражных ворота, но и для магазинов, ресторанов и т.п.
Из преимуществ стоит отметить:
компактность;
простоту установки;
доступная стоимость.
Минусы:
плохо держат тепло;
не устойчивы к взлому.
Раздвижные
Такая конструкция еще называется откатные. Полотно крепится вверху или внизу на рельсе, по которой сдвигается на роликах. Для открытия простой конструкции откатных ворот необходимо пространство 5 — 6 м вдоль забора.
Однако, есть более современный и продвинутый вариант конструкции – телескопические. Конструкция убирается как-бы сама в себя и не нуждается в большом пространстве.
Преимущества этого вида:
надежность, долгий срок службы;
эстетичный внешний вид;
практичность.
Минусы:
высокая цена;
требуется много места вдоль ограды.
Итак, зная какие существуют виды ворот для гаража, выбрать подходящий для себя вариант будет не сложно.
Видео: Какие бывают гаражные и уличные ворота

alina-sharapova.ru
Типы ворот
Оглавление:
Ворота откатные или сдвижные
Распашные ворота
Подъемные ворота
Секционные ворота
Рулонные ворота
Специальные типы гаражных ворот
Давно прошли времена, когда гаражные ворота были однотипными, примитивными конструкциями из металла, выкрашенными в грязно-синий, зеленый или коричневый цвет. Сегодняшние типы ворот разнообразны как по конструкции, так и по применяемым материалам. Расскажем об основных из них.
Ворота откатные или сдвижные
Наиболее популярной разновидностью таких ворот, являются ворота откатные консольного типа. Полотно сооружения укреплено на консольной балке – она, благодаря конструкции своего профиля, может передвигаться по роликам на опорах. Главное достоинство такого вида крепления то, что нет нижних и верхних направляющих. Балка может располагаться по-разному. В связи с этим различают несколько видов консольных откатных ворот:
Балка расположена снизу (так называемый открытый профиль). Применим для непрозрачных и прозрачных ворот, верхняя кромка полотна может быть любой.
Балка также расположена снизу (профиль закрытый). Используется для непрозрачных и прозрачных ворот. Конфигурация верхней кромки воротного плотна любая, требования к его отделке повышенные.
Балка расположена сверху. Такая разновидность применяется для непрозрачных ворот. Верхняя кромка щита прямоугольная.
Телескопические сдвижные ворота. Используются при необходимости экономии пространства – ограда как бы откатывается сама в себя.
Щит для ворот откатных консольного типа может быть исполнен в нескольких видах:
Однослойный. Либо гладкий – из оцинкованного стального листа, либо гофрированный – из профилированного листа.
Двухслойный. Из тех же материалов.
Сплошной, изготовленный из “сэндвич-панелей”
Ворота откатные консольного типа можно автоматизировать с помощью электропривода. Управлять ими, в таком случае, можно дистанционно, для этого используются специальные брелоки. Приводы управления движением ворот данного типа имеют цепную или реечную конструкцию. Располагать их можно как снизу, так и сверху относительно щита ограды. Достоинства ворот:
Надежность и долгий срок эксплуатации
Эстетическая привлекательность
Экономия близлежащего пространства
Недостаток: ворота откатные консольные не могут использоваться на отдельно стоящих гаражах, вследствие особенностей конструкции
Распашные ворота
Этот тип гаражных ворот ворота является самым старым и наиболее традиционным.
Полотно ворот (более правильно, относительно распашных ворот использовать термин “створка”) изготавливается в следующих вариантах:
Однослойное гладкое из листового железа или гофрированное из стального профилированного листа
Двухслойное, из тех же материалов
Сплошное из сэндвич-панелей
Деревянное во многих вариациях
Створки ворот распашного типа могут отворяться как наружу, так и внутрь. Они монтируются в проеме гаража с помощью петель, а мощные петли- шарниры обеспечивают им легкость и плавность хода. Сейчас такие ворота часто оборудуются электроприводами. Они обладают червячным редуктором, который дает возможность надежно запирать ворота и без использования замков.
Плюсы распашных ворот:
Простота и надежность конструкции
Широкий выбор дизайнерского оформления
Легкость эксплуатации и монтажа
Низкая стоимость
Недостаток: при открывании требуют свободы близлежащего пространства. Отличительная особенность распашных ворот для отдельно стоящих гаражей – поворотно-запорная штанга. Она дает возможность фиксировать низ и верх ворот в закрытом состоянии. При необходимости утеплить их есть возможность использовать для изготовления створок сэндвич-панели, внутри которых проложен утеплитель. Чаще всего створки ворот отдельно стоящих гаражей отворяются наружу. При автоматизации такие типы ворот оснащаются цепным потолочным приводом.
Подъемные ворота
Существует два вида ворот с подъемным механизмом.
Подъемно-поворотные ворота.
Конструктивно они представляют собой цельное полотно, которое передвигается по специальным направляющим. При открытии полотно размещается вдоль потолка, а в закрытом положении вертикально перекрывает гаражный проем. Полотно уравновешивается в любом из положений системой противовесов. Именно благодаря этому для данного типа ворот характерно свободное открытие и закрытие даже ручным способом без особых усилий.
Поверхность щита ворот может быть изготовлена из профилированного или гладкого стального листа, толщина у разных производителей варьируется. Существуют усиленные конструкции – внутри воротного полотна монтируется дополнительный – третий, стальной лист, толщиной от 0,5 до 3 мм.
Полости внутри щита утепляются пенополистиролом. Такая теплоизоляция по эффективности сравнима с кирпичной кладкой в два кирпича(50см). Уплотнители по всему периметру гаражного проема обеспечивают достаточную герметичность, не позволяя проникать в гараж сквознякам, атмосферным осадкам и не пропуская наружу тепло.
Производители выпускают несколько вариантов полотен подъемно-поворотных ворот:
Не утепленное однослойное
Не утепленное двухслойное
Усиленное, из листа, толщиной в 3 мм
Утепленное трехслойное
Произведенное по индивидуальным заказам
Щиты таких ворот могут оборудоваться дополнительными замками.
Достоинства данного типа ворот для гаража:
Просты и надежны по конструкции
Не занимают близлежащее пространство
Хорошая устойчивость к криминальному воздействию
Относительно небольшая стоимость
Хорошие характеристики теплоизоляции
Недостаток: наличие при открывании мертвой зоны, которая критична при малой высоте гаража и высоком авто.
Подъемно-гильотинные ворота
Конструктивно такие ворота представляют собой щит, который перемещается по направляющим, сохраняя при этом вертикальное положение, как вверх (при открытии), так и вниз (при закрытии). Для их эксплуатации нужно много пространства над гаражом. Направляющие чуть отклонены от вертикальной оси, это позволяет полотну более плотно прилегать в проему в закрытом положении.
Как и у подъемно-поворотных, щит данных ворот – абсолютно уравновешенная конструкция. Он совершенно устойчив в любом из положений, это обстоятельство дает возможность закрывать и открывать ворота вручную без всякого напряжения.
Панель ворот чаще всего выполняется в форме щита из сэндвич-панели, с толщиной стенки в 4-8 см. Вариант без утепления наиболее часто – сооружение из арматурного каркаса, обшитого стальным профилированным листом.
Достоинства данного подвида гаражных ворот:
Простая и надежная конструкция
Полная герметичность внутреннего пространства
Хорошие теплоизоляционные характеристики
Не теряется пространство как внутри гаража, так и перед ним
Недостаток: такие ворота требуют много места в открытом положении над гаражным проемом.
Секционные ворота
Наиболее динамично набирающие популярность из всех типов гаражных ворот. Это происходит из-за того, что цену они имеют достаточно невысокую. При этом удобны при эксплуатации и обладают целым рядом хороших технических свойств.
Ворота секционного типа конструктивно, это сооружение, составленное из панелей (секций), которые, преламываясь на местах соединений, уходят под гаражный потолок. Данные ворота монтируются с внутренней стороны индивидуальной автостоянки, это обстоятельство позволяет применять их в проемах любой конфигурации без ограничений. Они совершенно не крадут пространства, как перед гаражом, так и внутри него. Не требуют каких-либо дополнительных мер по подготовке проема к их установке. Автоматизированные секционные ворота оборудуются вальным или потолочным электроприводом с дистанционным управлением. Специальная система безопасности прекращает работу привода в случаях появления препятствий. Секционные ворота дают наибольший уровень комфортности использования, обеспечивают прекрасную теплоизоляцию помещения.
Рулонные ворота
Типы гаражных ворот совсем недавно получили пополнение. Рулонные ворота – самый молодой вид оград. Их основное достоинство заключено в том, что ими можно оборудовать небольшие по объему гаражные помещения с высокими проемами. Они составляются из алюминиевых ламелей, имеющих параметры высоты до 7,7 сантиметров, а ширины – в соответствии с габаритами проема. Гаражи с данными воротами прекрасно держат тепло благодаря полимерам, входящим в композит ламелей. При этом автоматика ворот не требует больших энергетических затрат для своей эксплуатации. Еще одно достоинство этого вида – его легкость. Недостаток: невысокий уровень обеспечения безопасности.
Специальные типы гаражных ворот
Такие виды ворот предназначены для узкоспециализированных целей. Это могут быть бронированные, высокозащищенные ворота, предназначенные для военных гаражей, например. Яркий представитель специальных ворот: ворота докового типа.
Главная проблема больших складских помещений – перегрузка хранимых или привозимых предметов. Основное препятствие, которое стоит или в начале или в конце цепочки обработки грузов – перепад высот между кузовами автомашин и полами складских помещений. Именно для преодоления этого препятствия и были разработаны современные доковые погрузочно-разгрузочные системы, составной частью которых являются ворота докового типа. Эти сооружения состоят из нескольких элементов.
Докшелтеры – система уплотняющих элементов. Предназначена для обеспечения герметичности зазоров между боротом автомашины и стенами склада. Данный элемент необходим для сохранения стабильной температуры внутри помещений, защиты груза от атмосферных осадков, пыли и грязи.
Доклевеллеры – специальные платформы, предназначенные для выравнивания перепада в высоте между бортом грузовика и полом гаража или склада. Используя эту платформу, можно спокойно проехать на автопогрузчике внутрь грузовой машины, что значительно убыстряет скорость погрузки-разгрузки.
Перегрузочный тамбур – составная часть ворот докового типа, расположенная пред ними. Эта конструкция обеспечивает неизменность температуры в складских помещениях, что отлично защищает грузы от неблагоприятных факторов внешней окружающей среды. Доклевеллер и докшвелтер являются составными частями перегрузочного тамбура.
Сооружение состоит из стальной фермы-основания, крыши и боковых стен. Крыша имеет скат в уличную сторону для стока дождевой воды. И наконец, собственно ворота.
К воротам докового типа предъявляются особые требования. В отличие от обычных оград, они используются очень интенсивно. Они обладают большими размерами, поэтому должны быть особо жесткими. Помимо этого, у них должны быть отличные теплоизоляционные характеристики, устойчивость к ветровой нагрузке и безупречная герметичность. Доковые ворота, как правило, бывают откатными, подъемными или секционными.
mdkinvest.ru
