Википедия ростверк – Ростверк — Википедия

Ростверк — Википедия

Материал из Википедии — свободной энциклопедии

Свайное поле для ростверка на сваях

Ро́стверк (нем. Rostwerk, от Rost — решётка и Werk — строение) — верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на вкопанных в землю колоннах, сбоку напоминая стол. Ростверк выполняется в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

Подушка под ростверк

Ростверком также называется одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, и выполняющий роль фундамента для лёгких зданий в комбинации со сваями.

Однако многие^[кто?] сходятся во мнении, что настил, положенный на сваи путем использования съёмного оголовка, будет уже являться безростверковым фундаментом со сборным оголовком

[источник не указан 317 дней].

Ростверк называется высоким, если он расположен значительно выше уровня грунта или воды (например, в причальных сооружениях портов), повышенным, когда его подошва совпадает с отметкой планировки грунта и низким, когда он заглублен в грунт (например, в фундаментах жилых и промышленных зданий). Материалом для ростверка в современном строительстве служат преимущественно бетон и железобетон (сборный или монолитный), реже — дерево и металл. Название «ростверк» возникло в связи с применявшейся ранее конструкцией, имевшей вид решётки из деревянных брусьев, по которой укладывался дощатый настил.

В высотных зданиях (небоскребах) ростверками называют решетчатые пространственные конструкции, расположенные вверху здания и/или на некоторых промежуточных этажах, которые служат для повышения пространственной жесткости здания и более равномерного распределения нагрузок между вертикальными несущими конструкциями (колоннами, стенами и т. п.). Ростверки также используются для опоры на них или подвешивания к ним конструкций нескольких этажей зданий ствольной конструктивной системы (с ядрами жесткости). В этом случае ростверк является консольной конструкцией. Используется также термин «аутригер-ростверк».

Литература

• Меделевич И. Р. Плотницкие и столярные работы. — М.: Стройиздат, 1950. — 320 с.
• Беленя Е.Н., Стрелецкий Н.Н. и др. Металлические конструкции. Специальный курс. Изд. 2-у, переработанное и дополненное. — М., Стройиздат, 1982. — с.286-289.
• Ростверк // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.

Ссылки

wikipedia.green

Ростверк — Википедия. Что такое Ростверк

Материал из Википедии — свободной энциклопедии

Свайное поле для ростверка на сваях

Ро́стверк (нем. Rostwerk, от Rost — решётка и Werk — строение) — верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на вкопанных в землю колоннах, сбоку напоминая стол. Ростверк выполняется в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

Подушка под ростверк

Ростверком также называется одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, и выполняющий роль фундамента для лёгких зданий в комбинации со сваями.

Однако многие^[кто?] сходятся во мнении, что настил, положенный на сваи путем использования съёмного оголовка, будет уже являться безростверковым фундаментом со сборным оголовком^{[источник не указан 295 дней}

].

Ростверк называется высоким, если он расположен значительно выше уровня грунта или воды (например, в причальных сооружениях портов), повышенным, когда его подошва совпадает с отметкой планировки грунта и низким, когда он заглублен в грунт (например, в фундаментах жилых и промышленных зданий). Материалом для ростверка в современном строительстве служат преимущественно бетон и железобетон (сборный или монолитный), реже — дерево и металл. Название «ростверк» возникло в связи с применявшейся ранее конструкцией, имевшей вид решётки из деревянных брусьев, по которой укладывался дощатый настил.

В высотных зданиях (небоскребах) ростверками называют решетчатые пространственные конструкции, расположенные вверху здания и/или на некоторых промежуточных этажах, которые служат для повышения пространственной жесткости здания и более равномерного распределения нагрузок между вертикальными несущими конструкциями (колоннами, стенами и т. п.). Ростверки также используются для опоры на них или подвешивания к ним конструкций нескольких этажей зданий ствольной конструктивной системы (с ядрами жесткости). В этом случае ростверк является консольной конструкцией. Используется также термин «аутригер-ростверк».

Литература

• Меделевич И. Р. Плотницкие и столярные работы. — М.: Стройиздат, 1950. — 320 с.
• Беленя Е.Н., Стрелецкий Н.Н. и др. Металлические конструкции. Специальный курс. Изд. 2-у, переработанное и дополненное. — М., Стройиздат, 1982. — с.286-289.
• Ростверк // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.

Ссылки

wiki.sc

что это такое и какие виды его бывают

Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.

Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.

В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.

Понятие ростверка и его разновидности

Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

Устройство ростверкаКонструкция может не касаться поверхности

В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:

• По месту размещения. Он может располагаться на грунте, быть углубленным или и вовсе не касаться поверхности.
• По компонентам, которые использовались при производстве. Для изготовления может применяться железобетон, металл, дерево или обычный бетон.
• По конструкции. Изготавливаются монолитный, сборно-монолитный и сборный ростверк.

Схему конструкции свайного фундамента можно увидеть ниже.

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

• высокий ростверк, еще его именуют висячим;
• повышенный;
• заглубленный.

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

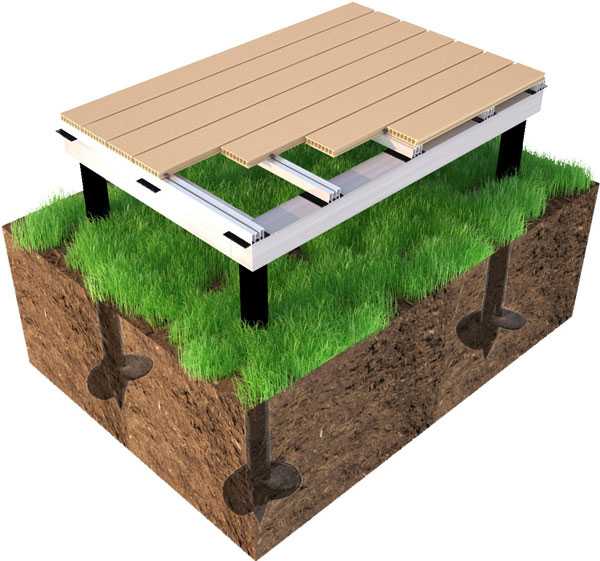

Высокий

В домах с высоким ростверком полы будут холодными

Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.

Заглубленный

Заглубленные конструкции располагаются ниже уровня грунта

Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Разновидности по типу материала

Железобетонные конструкции стабильны и прочны

В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:

• железобетона;
• металла;
• дерева;
• бетона.

Железобетонное изделие

Такой тип имеет высокий показатель несущей способности и отличается стабильностью, прочностью и высоким сроком эксплуатации. Именно эти качества гарантировали ему широкое применение. В составе железобетонного ростверка есть арматура, которая повышает прочность, и бетон, позволяющий выдерживать большое давление. Армирование может выполняться как отдельными стержнями, скрепленными в единый каркас, так и заранее собранными каркасами. О том, как не ошибиться с монтажом ростверка, смотрите в этом видео:

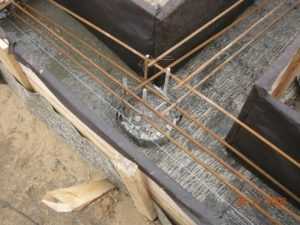

Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.

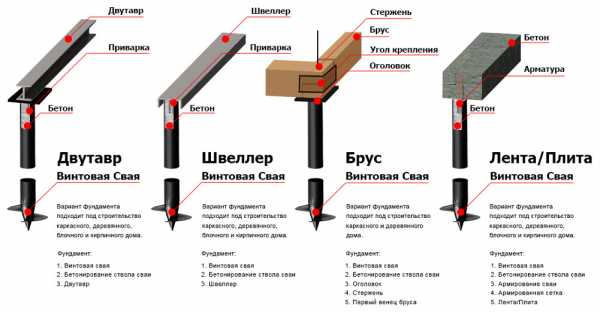

Металлическая конструкция

Чаще всего для возведения конструкции используют двутавровые или швеллерные балки

Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.

Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.

Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.

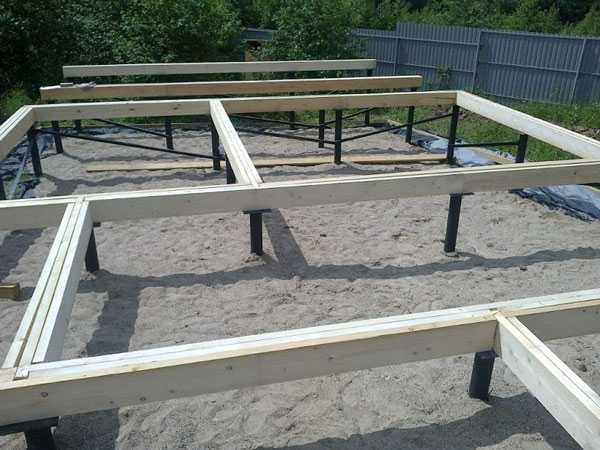

Деревянный ростверк

Такая разновидность используется исключительно для деревянных построек. Монтаж деревянных досок  выполняется через предназначенную для этого гидроизоляционную прокладку. Для этого применяется рубероид или толь. О монтаже деревянной консструкции в каркасном доме смотрите в этом видео:

Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.

Бетонные конструкции

Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.

При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.

Виды по типу конструкции

Сборный металлический крепеж часто бывает недостаточно прочен

В зависимости от параметров конструкции ростверки бывают следующих типов:

• сборные;
• монолитные;
• сборно-монолитные.

Сборная конструкция

Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.

Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.

Монолитный ростверк

Монолитные конструкции заливаются с использованием опалубки

Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.

Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.

Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.

Сборно-монолитный

Состоит из сборных частей заводского производства, собираемых по типу конструктора. После сборки все швы замоноличиваются, создавая единое изделие. Используется в промышленном строительстве для многоэтажных домов. Подробнее о монтаже монолитного ростверка смотрите в этом видео:

Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.

Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.

kakfundament.ru

Ростверк — Википедия

Ростверк (нем. Rostwerk, от Rost — решётка и Werk — строение) — верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило это железобетонная рама под несущими стенами здания и стоящая на вкопанных в землю колоннах, сбоку напоминая стол. Ростверк выполняется в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

Ростверком также называется одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, и выполняющий роль фундамента для лёгких зданий.

• Свайное поле для ростверка на сваях

• Подушка под ростверк

Ростверк называется высоким, если он расположен значительно выше уровня грунта или воды (например, в причальных сооружениях портов), повышенным, когда его подошва совпадает с отметкой планировки грунта и низким, когда он заглублен в грунт (например, в фундаментах жилых и промышленных зданий). Материалом для ростверка в современном строительстве служат преимущественно бетон и железобетон (сборный или монолитный), реже — дерево и металл. Название «ростверк» возникло в связи с применявшейся ранее конструкцией, имевшей вид решётки из деревянных брусьев, по которой укладывался дощатый настил.

В высотных зданиях (небоскребах) ростверками называют решетчатые пространственные конструкции, расположенные вверху здания и/или на некоторых промежуточных этажах, которые служат для повышения пространственной жесткости здания и более равномерного распределения нагрузок между вертикальными несущими конструкциями (колоннами, стенами и т. п.). Ростверки также используются для опоры на них или подвешивания к ним конструкций нескольких этажей зданий ствольной конструктивной системы (с ядрами жесткости). В этом случае ростверк является консольной конструкцией. Такой ростверк также называют аутригером-ростверком.

• Меделевич И. Р. Плотницкие и столярные работы. — М.: Стройиздат, 1950. — 320 с.
• Беленя Е.Н., Стрелецкий Н.Н. и др. Металлические конструкции. Специальный курс. Изд. 2-у, переработанное и дополненное. — М., Стройиздат, 1982. — с.286-289.
• Ростверк // БСЭ. — 3-е изд. — М., 1969—1978.

wp.wiki-wiki.ru

Ростверк — что это такое виды и предназначение

Последние двадцать лет строительная отрасль возрождается: меняются технологии, возводятся прочные здания из металлоконструкций, подбираются оптимальные схемы сотрудничества с клиентом. Связи с чем, заказчики проявляют огромный интерес к используемым в проекте фундаментам. В этой публикации мы рассмотрим ростверк — что это такое, виды и предназначение его при строительстве зданий

• Дословно ростверк — что это такое, виды и предназначение его можно определить, сделав перевод немецкого слова Rostwerk, в котором Rost — это решётка и Werk — это строение.

На деле же, эта конструкция, как объясняет Википедия представляет собой верхнюю часть свайного или столбчатого фундамента и служит для распределения нагрузок от несущих элементов здания (сооружения).

Ростверк — что это такое, виды и предназначение? Конкретный вопрос требует не менее конкретного ответа. Это железобетонная рама, которая находится под несущими стенами здания и стоит на вкопанных в землю колоннах. Сбоку ростверк напоминает стол, в котором столешницей является плита (или балка), а ножками сваи, заглубленные в землю.

Достоинства железобетонного ростверка в строительном производстве неоспоримы. Благодаря использованию этой конструкции у зданий повышается:

• Прочность;
• Надежность;
• Устойчивость к воздействию окружающей среды;
• Экономичность — железобетонный ростверк можно выполнить без дополнительных трат на использование спецтехники.

Больше всего конструкция подходит для легких зданий и сооружений из металлоконструкций, а также для строений из традиционных материалов небольших размеров. В загородном строительстве ростверк используется для возведения бань, домов и коттеджей, с ленточным основанием. В этом случае, ростверком будет являться одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, выполняющий роль фундамента.

Чтобы определить ростверк — что это такое, виды и предназначение его в строительстве быстровозводимых зданий из металлоконструкций, необходимо визуально представить себе конструкцию, выполненную в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

В современном строительном производстве много различных материалов, самым лучшим решением для ростверка будет бетон или железобетон (сборный или монолитный), дерево или металл. Последние используются не часто и все же мы укажем достоинства металлического ростверка.

Если в качестве обвязки фундамента используют металлопрокат, можно выполнить ростверк из двутавра (ГОСТ 26020-83) или швеллера (ГОСТ 8240-97). Номер изделия зависит от нагрузки. Швеллера выпускаются двух видов:

• С уклоном внутренних граней полок
• С параллельными гранями полок

Так как большой разницы между этими видами нет, несущая способность изделий с одинаковыми номерами не отличается. Если ростверк выполняется из двутавра, необходимо обратить внимание на маркировку. Металлический ростверк прочен, надежен в креплении к свайным фундаментам или к металлическим оголовкам. Если в строительстве используется буронабивной или другой тип фундамента из бетона, крепление металлопроката усложняется.  Этот вид конструкции довольно дорого обходится заказчику. К тому же металлический ростверк подвержен коррозии, а при его выгрузке и установке в проектное положение балок потребуется грузоподъемная техника. Связи с чем использование металлического ростверка в проекте не всегда рентабельно.

Изложенная информация доказывает целесообразность использования железобетонного ростверка на сваях. Устойчивость свай доказана научно-экспериментальным путем. Даже в самом холодном климате и на самых глинистых почвах сваи справляются с морозным пучением, уменьшая пористость грунтов, что снижает показатель влажности. Поэтому заказчику важно знать ростверк — что это такое, виды и предназначение его в строительстве металлических зданий.

Ростверк может быть высоким или низким, заглубленным в фундамент. В первом случае он располагается выше уровня грунта или воды, во втором — конструкция заглубляется непосредственно в фундамент общественных и промышленных зданий. В случае, когда конструкция подошвы фундамента совпадает с отметкой планировки грунта, ростверк будет называться повышенным.

В высотных зданиях ростверком является решетчатая пространственная конструкция, расположенная вверху здания или на промежуточных этажах. В таких проектах помимо того, чтобы знать ростверк — что это такое, виды и предназначение его, обращают внимание заказчика на роль конструкции, которая существенно повышает пространственную жесткость здания и равномерно распределяет нагрузки между вертикальными несущими конструкциями (колоннами, стенами).

Если у вас остались вопросы и вы хотите знать, ростверк — что это такое, виды и предназначение его в вашем проекте, обращайтесь к консультантам компании по телефону 209-09-40. Ждем звонков!

stroy-trading.ru

Ростверк — Википедия

Материал из Википедии — свободной энциклопедии

Свайное поле для ростверка на сваях

Ро́стверк (нем. Rostwerk, от Rost — решётка и Werk — строение) — верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на вкопанных в землю колоннах, сбоку напоминая стол. Ростверк выполняется в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

Подушка под ростверк

Ростверком также называется одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, и выполняющий роль фундамента для лёгких зданий в комбинации со сваями.

Однако многие^[кто?] сходятся во мнении, что настил, положенный на сваи путем использования съёмного оголовка, будет уже являться безростверковым фундаментом со сборным оголовком^{[источник не указан 317 дней]}.

Ростверк называется высоким, если он расположен значительно выше уровня грунта или воды (например, в причальных сооружениях портов), повышенным, когда его подошва совпадает с отметкой планировки грунта и низким, когда он заглублен в грунт (например, в фундаментах жилых и промышленных зданий). Материалом для ростверка в современном строительстве служат преимущественно бетон и железобетон (сборный или монолитный), реже — дерево и металл. Название «ростверк» возникло в связи с применявшейся ранее конструкцией, имевшей вид решётки из деревянных брусьев, по которой укладывался дощатый настил.

В высотных зданиях (небоскребах) ростверками называют решетчатые пространственные конструкции, расположенные вверху здания и/или на некоторых промежуточных этажах, которые служат для повышения пространственной жесткости здания и более равномерного распределения нагрузок между вертикальными несущими конструкциями (колоннами, стенами и т. п.). Ростверки также используются для опоры на них или подвешивания к ним конструкций нескольких этажей зданий ствольной конструктивной системы (с ядрами жесткости). В этом случае ростверк является консольной конструкцией. Используется также термин «аутригер-ростверк».

Литература

• Меделевич И. Р. Плотницкие и столярные работы. — М.: Стройиздат, 1950. — 320 с.
• Беленя Е.Н., Стрелецкий Н.Н. и др. Металлические конструкции. Специальный курс. Изд. 2-у, переработанное и дополненное. — М., Стройиздат, 1982. — с.286-289.
• Ростверк // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.

Ссылки

wiki2.red

что это такое, какой бывает, устройство, назначение и расчет

Столбчатый фундамент состоит из двух функциональных элементов — свай и ростверка.

В буквальном переводе с немецкого Rostwerk — решетка и строение, что описывает конструкцию, но не объясняет ее предназначения.

Главная задача, для которой устанавливают ростверк — равномерное распределение нагрузки на несущее основание строения.

Что такое ростверк и для чего он нужен?

Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка.

Наиболее распространенный вариант — рама из железобетонных балок или плит, прочно опирающаяся на надежно установленные столбы. Ростверк объединяет оголовки свай и создает жесткую опору для сооружения.

Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений.

В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения.

Виды по признакам

• Место. Ростверки укладывают на землю, заглубляют или подвешивают.
• Материал. Используется дерево, металл, бетон или железобетон.
• Исполнение. Монолитные, сборные и сборно-монолитные.

Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание — главная задача, которую решает ростверк. Горизонтальная конструкция связывает столбы или сваи фундамента.

Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

• типа фундамента;
• нагрузки на фундамент;
• типа грунта;
• высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья (смотрите: типы частных домов).

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

• преимущества — прочность и легкость монтажа;
• недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

• преимущества — жесткая и надежная конструкция;
• недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

• преимущества — конструкции легкие и недорогие, быстрый монтаж;
• недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

• преимущества — простота и дешевизна;
• недостатки — ненадежность.

Какие бывают?

Существуют три типа ростверка по расположению относительно нулевой отметки.

Высокий (надземный)

Располагается значительно выше отметки грунта или воды. Пояс балок висит над поверхностью грунта или воды, не касаясь их. Нагрузка в этом случае принимается только опорами фундамента. Используют в холодном климате или при угрозе подтопления построек, а также для строительства над водой или на заболоченных участках.

Повышенный (наземный)

Основание ростверка совпадает с нулевой отметкой. Верхний слой грунта иногда убирают и насыпают устойчивый к вспучиванию грунт, например, песок. Этот вид ростверка считают самым надежным, поскольку нагрузку удается распределить равномерно на опоры и на грунт через балки.

Низкий (подземный)

Часто используется в строительстве промышленных объектов. Ростверк заглублен в грунт ниже нулевой отметки. Под него копают неглубокий котлован, на основании которого устраивают подстилающий слой из стабильного при замерзании грунта.

Далее устанавливают опалубку, арматурный каркас и бетонируют. Можно также использовать сборную железобетонную или металлическую конструкцию.

Где применяется?

Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении.

При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%.

Фундамент для забора

Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным.

Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры.

Важно! Устройство такого фундамента обходится недешево, поэтому предварительно рекомендуем обратиться к профессионалам для выбора типа фундамента и расчетов.

Свайный куст

Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов:

• три сваи треугольником;
• четыре сваи квадратом;
• пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай;
• лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров;
• свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м.

Ростверк для куста свай также может быть высоким, поверхностным или заглубленным.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.

Размеры и габариты

Рассчитывают ростверки под колонны и ленточные по несущей способности при основных, дополнительных и особых нагрузках. Может проводиться расчет на раскрытие трещин при разных нагрузках. Аналогично рассчитывают ростверки круглого и квадратного сечения.

Основные характеристики ростверков:

• Минимальная ширина ленточного ж/б — 40 см, высота — 30 см. Точные размеры определяются расчетами.
• Размеры подошвы под колонны, ступени, подколонник принимаются размерами, кратными 300 мм, а высота плиты, ступеней и подколонника — кратной 150 мм.
• В плане размеры принимаются кратными 30 см, а размер наружного контура на 20 см должен превышать размер свайного куста.
• Высота ростверка на 40 см превышает глубину стакана (следует учесть необходимость заделки анкерных болтов). Расчетная высота должна быть минимальной и кратной 15 см.
• Поперечные сетки арматуры стенок стакана ростверка устанавливаются на расстоянии не более 20 см и до ¼ глубины заделки колонны.
• Количество арматурных сеток под ж/бколоннами — не менее 2, под стальными — не менее 4. По высоте между сетками должно быть 5–10 см.
• Фундаменты полей свай размерами более 10х10 м проектируют аналогично кустовым.

При наличии агрессивных грунтовых вод под ростверк устраивают втрамбованную в грунт и пролитую битумом щебеночную подушку толщиной от 10 см.

Нормативная документация

Обратите внимание

Свайные фундаменты с ростверками проектируют и строят, используя СНиП и прочую нормативную документацию. Это касается всех типов фундаментов.

Для расчетов и соблюдения строительных норм используются следующие документы:

• СНИП 3.02.01-87 Земляные сооружения.
• СП 50-101-2004 Организация оснований зданий.
• СП 24.13330.2011 Фундаменты свайные.
• СНиП-2.02.01.83 Основания зданий и сооружений.
• ГОСТ24022-80 Железобетонные фундаменты.
• ГОСТ 24476-80 Железобетонные сборные фундаменты.

Свайные фундаменты с ростверками удобны, у них отличная несущая способность, устраивать их можно в любых гидрогеологических условиях. Дополнительным преимуществом таких конструкция является минимальная подготовка строительного участка и небольшой объем земляных работ.

domavlad.ru
