Какие розетки нужны для варочной панели и духового шкафа

08.09.2015

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

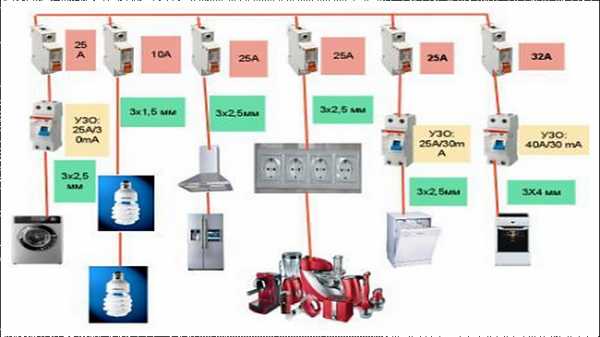

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

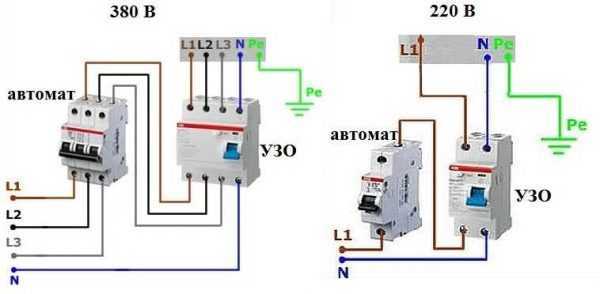

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

220pro.ru

Какая розетка нужна для варочной панели

Как выбрать и установить розетку для варочной панели и духового шкафа

Электрический духовой шкаф — весьма востребованное оборудование в кухне. Однако его нужно правильно установить и подключить к электросети. Что для этого нужно? Отдельная розетка, ведь оборудование характеризуется высокой мощностью. Давайте далее в этой статье мы обсудим, как выбрать и установить розетку для варочной панели и духового шкафа.

Выбираем розетку

Изучите качество электропроводки

После того как выбранная модель куплена и доставлена в жилище, нужно проанализировать качество электропроводки. Если она очень старая, в большинстве случаев она не осилить подобную нагрузку, как электродуховка. Никакие удлинители не помогут.

Что делать в такой ситуации? Опытные специалисты настоятельно рекомендуют заменить старую проводку для включения духового шкафа с варочной панелью.

Если же это невозможно на данный момент, можно приобрести отдельный силовой автомат. Такой силовой агрегат при непредвиденных обстоятельствах оперативно среагирует.

Если же проблем с электропроводкой нет, то можно перейти к выбору розетки для купленного духового шкафа с варочной панелью.

Правила выбора

Розетка под варочную панель и духовой шкаф непременно должна быть качественной. От этого факта зависит срок службы и самого изделия, и духового шкафа с варочной панелью.

Обилие разного рода розеток в магазинах может удивить не подготовленного в этом плане человека. Многие бренды создают качественные товары подобного рода. К примеру, Legrand или Bosch. Но на отечественном рынке также много изделий непонятного происхождения.

Вот почему важно выбрать правильный вариант, который будет соответствовать всем предъявляемым к таким изделиям требованиям.

Видовое разнообразие розеток для духовых шкафов с варочной панелью

Как понять, какая нужна розетка Bosch или Legrand? Для этого нужно рассмотреть виды таких изделий.

Сегодня можно приобрести розетки нескольких типов:

• для вмонтированной в стене проводочки стоит выбрать изделие внутреннего типа. Его монтируют в отверстие в стеновой поверхности таким образом, что видной остается только его корпус;
• для проложенной снаружи проводки стоит подобрать накладной тип розеточки. Он устанавливается непосредственно на поверхности стены.

Основные критерии

Основными параметрами выбора того или иного варианта розетки в данном случае будут следующие факторы. Поговорим о них более подробно далее.

Степень защиты корпуса

Чтобы понять, какая нужна розеточка, нужно изучить специальную маркировку ее корпуса. Так, «А» и «В» – это цифровые значения степени ее защиты. Посмотрите, Legrand розетка для варочной панели и духового шкафа на фото ниже представлена.

«А» указывает на диаметр, закрывающийся от влияния факторов извне, а «В» демонстрирует качество защиты изделия от повышенной влажности. Помимо этого, непременно нужно проанализировать присутствие или тсутствие заземляющего контакта. Если перед вами изделие хорошего качества Legrand, то оно будет иметь заземляющий контакт. У дешевых недолговечных вариантов такого параметра нет.

Качество штепсельных разъемов

Этот фактор весьма важен для нагревательного оборудования с варочной панелью для дома. У хороших разъемов Bosch присутствуют пружины, добавляющие конструкции большую жесткость и обеспечивающие этим более качественное соединение.

При выборе варианта со стандартным разъемом, то вскоре качество соединения вилки и разъемов станет неважным. Чем это грозит в дальнейшем? Может произойти нагрев, или поломается розетка, что также может спровоцировать поломку духового шкафа с варочной панелью.

Способ подключения

Важно проанализирвать то, как электропровод подключен к розетке. Выбирайте тот вариант, у которого площадь контакта проводочка с контактами розетки максимально большая. Если установить такой вариант Legrand , то проблем с его эксплуатацией быть не должно.

Запах

Дешевый пластик имеет неприятный запах, от таких изделий стоит отказаться. Иначе поломок духовки с варочной панелью не избежать.

Например, розетка Legrand для варочной панели и духового шкафа или продукция Bosch отличается высоким качеством и не имеют запаха. Однако, и стоит такое изделие дороже китайских вариантов.

Наличие входов под несколько вилок: одинарная, двойная

Когда варочная панель приобреталась отдельно от модели духового шкафа, она требует отдельного подключения. Вам понадобиться двойная розетка. Если же техника комбинированная и имеет одну вилку, то двойная розеточка не потребуется.

Как установить розетку и подключить духовку?

Для начала выберите удобное месторасположение розетки. Оптимальный вариант — ниже уровня столешницы кухонного гарнитура. Тогда доступ к ней будет легким. Хотя это не обязательное условие, в принципе место под такое изделие может быть любым. Но не возле варочной поверхности.

Чтобы без проблем подключить оборудование внимательно изучите схему подсоединения электропровода к нему. Главное в данном вопросе – верно определить клеммы. Ищите провода с тыльной стороны прибора. Если все одного цвета, тогда надо различить лишь фазу. Сделать это можно при помощи специальной отвертки индикаторного типа. Обязательно фаза должна совпасть к фазе, ноль к нолю и земля к земле. Тогда с подключением бытового оборудования не будет.

stroyvolga.ru

Подключение вилки для плиты или варочной поверхности

Варочная поверхность или электрическая плита — это, чаще всего, наиболее энергоемкое электрооборудование в любой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, поэтому стандартная, привычная всем, вилка Schuko (см. изображение ниже) для подключения к сети не подходит, ведь она рассчитана на ток 16А-25А.

Кроме того, силовая вилка для подключения варочной панели или плиты к сети, должна поддерживать кабели или провода большого сечения — 4-6 мм.кв. Достаточно подробно о выборе сечения электропроводки для плиты на кухне мы говорили ЗДЕСЬ, обязательно изучите этот материал, прежде чем читать дальше.

В настоящее время существует несколько различных разновидностей бытовых розеток и вилок соответствующих этим требованиям. У нас в стране, для подключения электрической плиты или варочной панели, принято использовать разъем РШ/ВШ–32. (см. изображение ниже)

Такая связка вилка с розеткой существует как для подключения к однофазной сети -220В, так и для использования двух- или трехфазной сети. Многие модели электрический плит, с магазина, идут именно с такой вилкой, нередко в комплекте так же имеется и соответствующая розетка.

Крайне рекомендую, использовать для подключения именно готовый комплект, бывает, что силовая вилка одного производителя, неподходит к розетке другого.

В продаже, чаще всего, встречаются два вида вилок для плиты, черные — выполненные из карболита и белые — пластиковые. Белые, как ни странно, более качественные, но и стоят они дороже. Хотя внутри и конструктивно они идентичны и подключаются одинаково.



Схема подключения вилки для плиты

В первую очередь, давайте рассмотрим схему подключения такой вилки. Как вы уже могли заметить, подключить её к розетке можно лишь в одном положении, а значит в каждую из клемм нужно подключить провода в определённом порядке.



подключение силовой вилки к электроплите или варочной панели

Давайте теперь рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной, на примере белой пластиковой вилки, модели ВШ20-у-32А/250.

В первою очередь необходимо разобрать вилку, для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.

Штекер состоит из двух основных частей, задней крышки и основания, на котором располагаются клеммы для подключения проводов.

Прокладываем в механизм разъема провод, в данном случае для подключения плиты используется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв каждая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.

Подготавливаем провода, снимаем внешнюю изоляцию и зачищаем жилы, примерно на 10мм.

Закрепляем провода согласно схеме подключения, в клеммах вилки.

Так как используется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.

Соблюдайте аккуратность как при прокладывании проводов внутри вилки, так и при их подключении, от этого напрямую зависит надежность и долговечность соединений.

Если же у вас нет возможности обжать провода, подключайте так, скрутив жилы проводника, чтобы они не вылезали из клемм.

Теперь, когда провода надежно затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.

На этом подключение вилки завершено и если второй конец провода уже подсоединен к плите или варочной поверхности, можно включать его  розетку.

Если у вас остались вопросы о выборе или подключении вилки плиты или варочной, оставляйте в комментариях к статье, обязательно всем отвечу.

rozetkaonline.ru

Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

к содержанию ↑

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

к содержанию ↑

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

к содержанию ↑

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

к содержанию ↑

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

к содержанию ↑

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

1. Отключаем поступление тока в питающий кабель.
2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
4. На контактный разъем подключаем ноль.
5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

к содержанию ↑

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

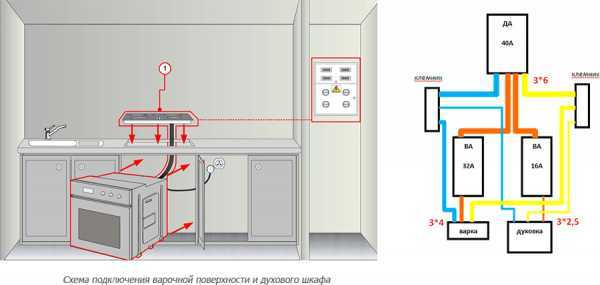

Схемы подключения

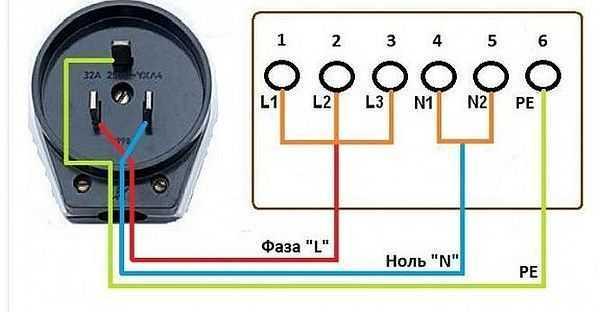

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

к содержанию ↑

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

к содержанию ↑

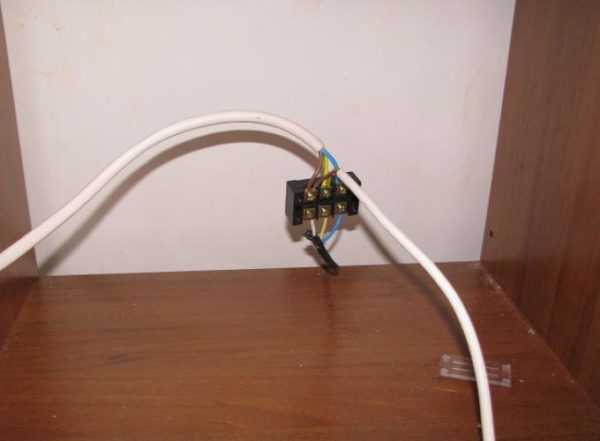

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

к содержанию ↑

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

220.guru

Установка и подключения варочной панели bosch своими руками

Варочные панели Bosch, и газовые и электрические, отлично зарекомендовали себя на современных кухнях. Для того чтобы панель служила долго и исправно радовала своих владельцев, её нужно грамотно подключить. Ввод в эксплуатацию газовой варочной панели лучше доверить специалисту газовой службы, чтобы не подвергать опасности жизнь и здоровье тех, кто рядом. Если же ваш выбор — плита электрическая, то, имея минимальные навыки работы отвёрткой, с подключением варочной панели bosch вы можете справиться самостоятельно. Рекомендации из этой статьи помогут вам.

Владельцы панелей Bosch с удовольствием отмечают преимущества своего приобретения:

• надёжность,
• высокую функциональность;
• безопасность;
• экономичность;
• простоту использования;
• лёгкость в поддержании чистоты;
• красоту и элегантность.

А потому, если вы подключите такую панель правильно, то и пользоваться будете долго и с удовольствием!

Подготовка мебели под варочную панель встраиваемого типа

Чаще всего отверстие в столешнице под плиту вырезают ещё при изготовлении кухонного гарнитура. Но если вам нужно подготовить мебель самостоятельно — не смущайтесь. С этой работой справится любой человек, умеющий держать в руках электролобзик.

Разметку ниши под варочную панель нужно сделать, учитывая, что от её края до контура столешницы должно оставаться не меньше 50 мм. По углам разметки просверливаются отверстия диаметром 8—10 мм. Электрическим лобзиком с мелкозубой пилочкой по дереву аккуратно прорезаются линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать к столешнице.

Края вырезанной ниши нужно обработать силиконовым герметиком. После этого к срезам прикручиваются крепежи-зажимы. Подготовив мебель, можно приступать к подключению электричества.

Требования к электрической проводке

Электрическая варочная поверхность должна подключаться к специально отведённой розетке с достаточным уровнем заземления. Для такой розетки придётся провести от щитка отдельную ветку и обязательно подключить её к отдельному автомату на 32 А. Проложенный к розетке кабель должен быть медным с сечением жил в нём не менее 4 мм². В зависимости от типа выбранной розетки, кабель может быть трёх — или четырехжильным.

Как выбрать розетку?

Как подключить варочную панель к электросети вашего жилища? Для этого важно правильно подобрать

• розетку;
• вилку;
• кабель.

Электричество в вашей квартире имеет одну фазу и ввод на 220 вольт? Тогда вам нужны розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома, имеющего две фазы и электрический ввод на 380 вольт? Тогда, для равномерного распределения нагрузки, варочную панель лучше подключать к двум фазам. При этом используются розетка и вилка с четырьмя контактами.

В первом случае голубой провод (ноль) присоединяется к левому контакту, чёрный или коричневый (фаза) — к правому. Жёлто-зелёный провод заземления крепится к контакту, расположенному обычно под или над основной парой.

В случае подключения четырехконтактной розетки нужно руководствоваться маркировкой жил на крышке розетки. Будьте внимательны! Розетки различных производителей отличаются своей конструкцией.

Важно! Нужно заранее проверить соответствие наличия фазы цветам провода. Для этого используют тестер.

Как подсоединить кабель к панели?

Независимо от того, какую розетку вам пришлось установить, кабель для подсоединения к варочной панели должен быть четырехжильным. Жилы кабеля подключаются к клеммам электрической коробки-коннектора, который находится на обратной стороне плиты. Снимите крышку с коробки, предварительно открутив болты.

На каждой варочной панели есть схема подключения её к электрической сети. На ней обозначены контакты клеммной коробки. Внимательно рассмотрите схему подключения проводов. Фаза (провода коричневого и чёрного цвета), ноль (голубой провод) и заземление (жёлто-зелёный) должны быть подключены каждый к своей клемме строго по рисунку. Обратите внимание на тщательное присоединение жилы провода к контакту клеммы.

Важно! Ещё раз проверьте правильность расположения проводов, прежде, чем закроете крышку.

Подключение вилки к кабелю

С четырехконтактной вилкой все понятно. Маркированные цветные жилы кабеля подключаются согласно указаниям на крышке вилки, соответственно контактам розетки. Но как быть с трехконтактной розеткой, когда четыре жилы нужно подключить к трём контактам? Для этого две фазы (чёрный и коричневый провода) нужно скрутить вместе и присоединить к контакту «фаза».

Без вилки и розетки

Иногда варочную панель присоединяют к электрической цепи напрямую, без вилки и розетки. Это возможно, потому что панель — оборудование стационарное и необходимость подключения и отключения плиты появляется крайне редко. Однако возможность в любой момент отключить плиту для её обслуживания или ремонта, перестановки или замены кухонной мебели, может оказаться полезной. К тому же подключение с помощью вилки и розетки безопасно, удобно и красиво.

Установка панели на место

Электрическая часть работы выполнена. Пришло время установить панель на место. Нужно аккуратно перевернуть плиту и установить на подготовленные ранее крепежи. Снизу варочная панель укрепляется болтами, поставляемыми в комплекте. Теперь можно проводить испытания.

Внимание! Ввиду дороговизны прибора и опасности, которую таит в себе электричество, для избежания травм и ненужных поломок, оцените свои возможности правильно. Если вы не уверены в своих силах, подключение панели лучше доверить электрику-профессионалу.

nakuhne.guru

Какой кабель нужен для варочной панели

Кабель для варочной панели

Подключаем варочную панель самостоятельно

Встроенные варочные панели с отдельным духовым шкафом все чаще появляются в наших квартирах, заменяя собой громоздкие и не всегда удобные плиты. Однако после приобретения такой техники вы не сразу сможете начать ей пользоваться. Перед вами непременно встанет проблема подключения ее к электросети. Кто-то предпочтет обратиться к помощи профессионалов и не ломать себе голову лишними сложностями. Тем же, кто захочет разобраться во всем самостоятельно и при этом существенно сэкономить, поможет наше подробное руководство.

Выбор кабеля

Начнем с того, что подключение электрической панели следует производить строго по инструкции изготовителя. Внимательно ознакомьтесь с ней и аккуратно следуйте всем прописанным там требованиям.

Неправильно подобранные силовая розетка, марка и сечение проводов, неверное подсоединение панели – все это может привести к возгоранию проводки и пожару.

Питающий кабель для варочной панели должен быть исключительно медным. Таковы требования ПЭУ.

Алюминиевый допускается прокладывать в помещениях, если его сечение 16 м2 и более. К квартирам это исключение не относится.

Электрические панели удобны тем, что нагреваются очень быстро и сильно. Это достигается за счет потребляемой ими мощности, которая может доходить до 7 кВт и более. По этой причине многие модели могут подключаться как к сети 220В, так и больше – 380В.

В зависимости от питания определяем количество жил в кабеле:

1. Если это квартира, то подключение возможно только к однофазной электросети – 220В. В этом случае он должен быть трехжильным:

L – фаза, N – ноль, PE – земля.

1. Если дом частный, то рекомендуется распределять нагрузку по двум или трем фазам – 380В. Здесь уже понадобится пятижильный кабель: A, B, C – три фазы, N – ноль, PE – земля.

Теперь необходимо правильно подобрать сечение кабеля для варочной панели. Определяется оно в зависимости от сети:

• для однофазной 220В – сечение должно составлять минимум 6 мм2 ;

это значение общее и может меняться в большую либо меньшую сторону в зависимости от мощности плиты

• для трехфазной 380В – необходимо сечение 2,5 мм2 и более.

Последнее, с чем необходимо определиться – марка кабеля. Обращайтесь к проверенным маркам. Например, можно порекомендовать таких отечественных производителей – «Автопровод», «Кобринагромаш».

Обратите внимание: подключение необходимо осуществлять к отдельной питающей линии – совмещать ее с освещением либо розеточными линиями нельзя.

УЗО и автомат

Перед подсоединением электрической поверхности к сети необходимо установить устройство защитного отключения (УЗО) и автоматический выключатель – с целью защиты проводки.

Для стационарного электрического оборудования, к которым относится электрическая поверхность, разрешается не устанавливать УЗО. Однако для большей безопасности это лучше сделать.

Подбираются они так:

1. Для однофазной сети номинал автомата составляет 32А. УЗО также должно иметь номинальный ток не менее 32А (лучше, если он будет выше номинала автомата) и дифференцированный ток 30 мА. Он последовательно подключается в линию после выключателя.
2. Для трехфазной устанавливается УЗО номинальным током 25А и дифференцированным 30 мА. Автомат – 16А.

Автоматический выключатель категорически запрещается применять к более чем одному прибору.

Силовая розетка и вилка

Для надежного подключения варочной панели следует правильно подобрать розетку и вилку. Номинальный ток их должен строго соответствовать номиналу автоматического выключателя:

• для однофазной сети – трехконтактная розетка и вилка 32А;
• для трехфазной – 16А.

Корпус следует заземлить с жилами, которые соединяются с клеммами розетки.

Большинство моделей уже имеет шину заземления – ее нужно просто соединить с проводами заземления проводки вашей квартиры.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

1. Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
2. Ноль N подключаем на клеммы N1-2.
3. Защитный проводник PE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

• Фазы A, B, C – подсоединяются к клеммам L1-3.
• Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

• На L1-2 ставится перемычка и подключается фаза A.
• На L3 – фаза C.
• Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Подключаем духовой шкаф

Для духового шкафа все гораздо легче – евровилка просто вставляется в евроразетку (при необходимости старую нужно заменить новой).

Однако некоторые требования должны быть соблюдены.

Рассмотрим их:

1. Нужно, чтобы заземляющие контакты с электрощита подключались к розетке отдельным проводником. Питающий кабель на духовой шкаф должен подключаться к УЗО в электрощите.
2. Мощность духовки составляет 3-3,5 кВт – то есть для него достаточно обычной электропроводки. Если она окажется больше (проверьте по паспорту), с электрощита придется проложить отдельный кабель 3х2,5 мм2. Он подключается к автомату на 25А.

Предпочтительный вариант – подсоединение духового шкафа к отдельному автомату. В противном случае при большой мощности потребления одновременная работа нескольких электроприборов будет невозможна – они будут выбивать выключатель.

Если вы приобрели встроенную технику – электрическую поверхность и духовой шкаф, подключить их можно самостоятельно. Сделать это не очень сложно, главное соблюдать инструкцию и быть предельно внимательными. Помните, что работа с электропроводкой – дело не шуточное, ошибки здесь могут стоить дорого. Не допустить их и сделать все грамотно вам помогут приведенные нами разъяснения и советы.

kuhnarium.ru

Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов.

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

• какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

• каким автоматом подключить панель в электрощитке

• как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

• как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

• кабель ВВГнг-Ls или NYM

• спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

www.el-cab.ru

Подсоединение варочной панели электролюкс. Подключение варочной панели.

Варочные панели Bosch, и газовые и электрические, отлично зарекомендовали себя на современных кухнях. Для того чтобы панель служила долго и исправно радовала своих владельцев, её нужно грамотно подключить. Ввод в эксплуатацию газовой варочной панели лучше доверить специалисту газовой службы, чтобы не подвергать опасности жизнь и здоровье тех, кто рядом. Если же ваш выбор — плита электрическая, то, имея минимальные навыки работы отвёрткой, с подключением варочной панели bosch вы можете справиться самостоятельно. Рекомендации из этой статьи помогут вам.

Владельцы панелей Bosch с удовольствием отмечают преимущества своего приобретения:

• надёжность,
• высокую функциональность;
• безопасность;
• экономичность;
• простоту использования;
• лёгкость в поддержании чистоты;
• красоту и элегантность.

А потому, если вы подключите такую панель правильно, то и пользоваться будете долго и с удовольствием!

Подготовка мебели под варочную панель встраиваемого типа

Чаще всего отверстие в столешнице под плиту вырезают ещё при изготовлении кухонного гарнитура. Но если вам нужно подготовить мебель самостоятельно — не смущайтесь. С этой работой справится любой человек, умеющий держать в руках электролобзик.

Разметку ниши под варочную панель нужно сделать, учитывая, что от её края до контура столешницы должно оставаться не меньше 50 мм. По углам разметки просверливаются отверстия диаметром 8-10 мм. Электрическим лобзиком с мелкозубой пилочкой по дереву аккуратно прорезаются линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать к столешнице.

Края вырезанной ниши нужно обработать силиконовым герметиком . После этого к срезам прикручиваются крепежи-зажимы. Подготовив мебель, можно приступать к подключению электричества.

Требования к электрической проводке

Электрическая варочная поверхность должна подключаться к специально отведённой розетке с достаточным уровнем заземления. Для такой розетки придётся провести от щитка отдельную ветку и обязательно подключить её к отдельному автомату на 32 А. Проложенный к розетке кабель должен быть медным с сечением жил в нём не менее 4 мм². В зависимости от типа выбранной розетки, кабель может быть трёх — или четырехжильным.

Как выбрать розетку?

Как подключить варочную панель к электросети вашего жилища? Для этого важно правильно подобрать

• розетку;
• вилку;
• кабель.

Электричество в вашей квартире имеет одну фазу и ввод на 220 вольт ? Тогда вам нужны розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома, имеющего две фазы и электрический ввод на 380 вольт ? Тогда, для равномерного распределения нагрузки, варочную панель лучше подключать к двум фазам. При этом используются розетка и вилка с четырьмя контактами.

В первом случае голубой провод (ноль) присоединяется к левому контакту, чёрный или коричневый (фаза) — к правому. Жёлто-зелёный провод заземления крепится к контакту, расположенному обычно под или над основной парой.

В случае подключения четырехконтактной розетки нужно руководствоваться маркировкой жил на крышке розетки. Будьте внимательны! Розетки различных производителей отличаются своей конструкцией.

Важно! Нужно заранее проверить соответствие наличия фазы цветам провода. Для этого используют тестер.

Как подсоединить кабель к панели?

Независимо от того, какую розетку вам пришлось установить, кабель для подсоединения к варочной панели должен быть четырехжильным. Жилы кабеля подключаются к клеммам электрической коробки-коннектора , который находится на обратной стороне плиты. Снимите крышку с коробки, предварительно открутив болты.

На каждой варочной панели есть схема подключения её к электрической сети. На ней обозначены контакты клеммной коробки. Внимательно рассмотрите схему подключения проводов . Фаза (провода коричневого и чёрного цвета), ноль (голубой провод) и заземление (жёлто-зелёный) должны быть подключены каждый к своей клемме строго по рисунку. Обратите внимание на тщательное присоединение жилы провода к контакту клеммы.

Важно! Ещё раз проверьте правильность расположения проводов, прежде, чем закроете крышку.

Подключение вилки к кабелю

С четырехконтактной вилкой все понятно. Маркированные цветные жилы кабеля подключаются согласно указаниям на крышке вилки, соответственно контактам розетки. Но как быть с трехконтактной розеткой , когда четыре жилы нужно подключить к трём контактам? Для этого две фазы (чёрный и коричневый провода) нужно скрутить вместе и присоединить к контакту «фаза».

Без вилки и розетки

Иногда варочную панель присоединяют к электрической цепи напрямую , без вилки и розетки. Это возможно, потому что панель — оборудование стационарное и необходимость подключения и отключения плиты появляется крайне редко. Однако возможность в любой момент отключить плиту для её обслуживания или ремонта, перестановки или замены кухонной мебели, может оказаться полезной. К тому же подключение с помощью вилки и розетки безопасно, удобно и красиво.

Установка панели на место

Электрическая часть работы выполнена. Пришло время установить панель на место. Нужно аккуратно перевернуть плиту и установить на подготовленные ранее крепежи. Снизу варочная панель укрепляется болтами, поставляемыми в комплекте. Теперь можно проводить испытания.

Внимание! Ввиду дороговизны прибора и опасности, которую таит в себе электричество, для избежания травм и ненужных поломок, оцените свои возможности правильно. Если вы не уверены в своих силах, подключение панели лучше доверить электрику-профессионалу.

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

strbuild.ru
