Лестница винтовая металлическая: чугунные, сварная, кованые

Винтовая лестница – оптимальный вариант для помещений с ограниченной площадью или в случае строительства второстепенной лестницы.

В данной статье рассмотрим лестницу винтовую металлическую. Причиной выбора данного материала является тот факт, что для строительства небольшой винтовой лестницы металл подойдет лучше всего. Благодаря его прочности и надежности элементы лестницы могут быть выполнены более компактно.

Конструкции винтовых лестниц

Рассмотрим все варианты конструкций металлической винтовой лестницы:

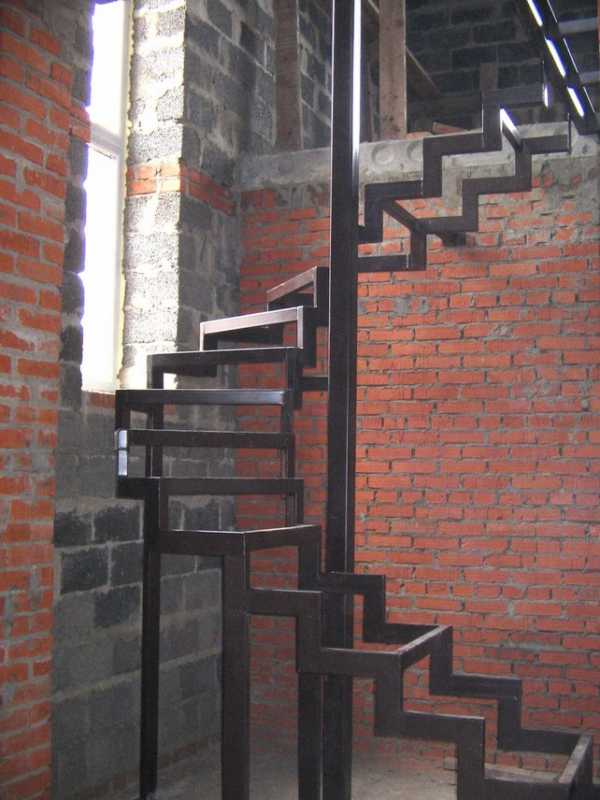

• На косоурах. Весьма не простая конструкция именно для винтовых лестниц. Сложность заключается в том, чтобы придать несущей балке необходимую изогнутую форму.

Данное действие выполнить весьма сложно, не имея специального оборудования и навыка. Более простым вариантом является создание косоура из профильной трубы, в таком случае необходимо выполнить все те же действия, что и для изготовления прямого металлического косоура, только сваривать детали следует под определенным углом.

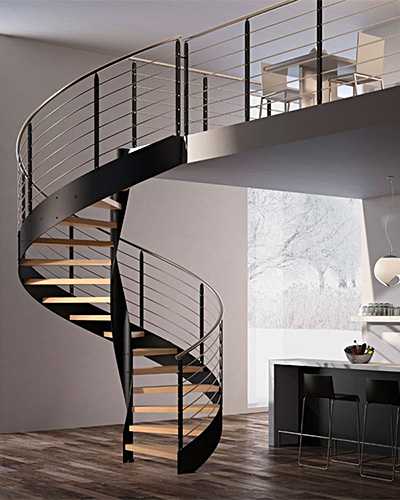

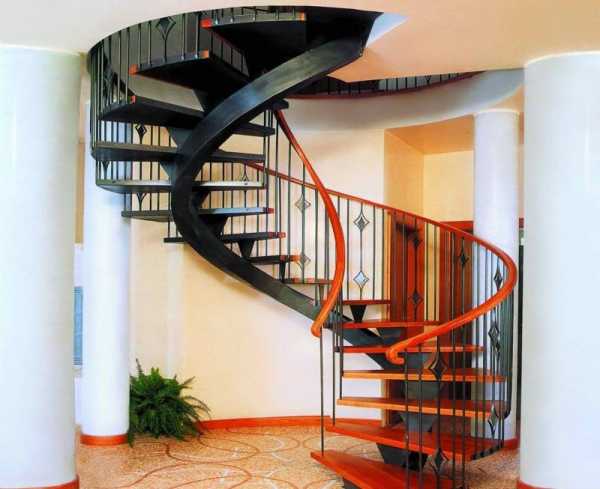

• На тетивах. Также различают два варианта конструкции. В первом случае ступени расположены между двумя винтовыми балками тетивы.

Во втором случае используются одна тетива и опорный столб.

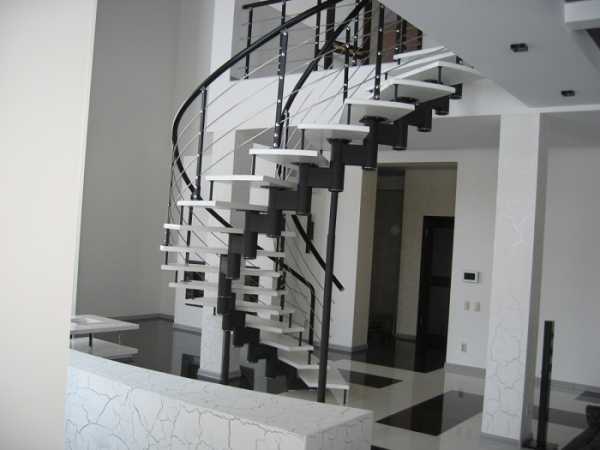

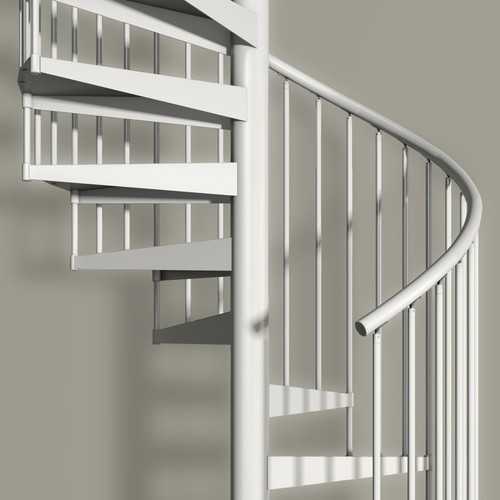

• На больцах. При такой конструкции крепление ступеней осуществляется с одной стороны к опорному столбу, со второй при помощи больцев к перилам.

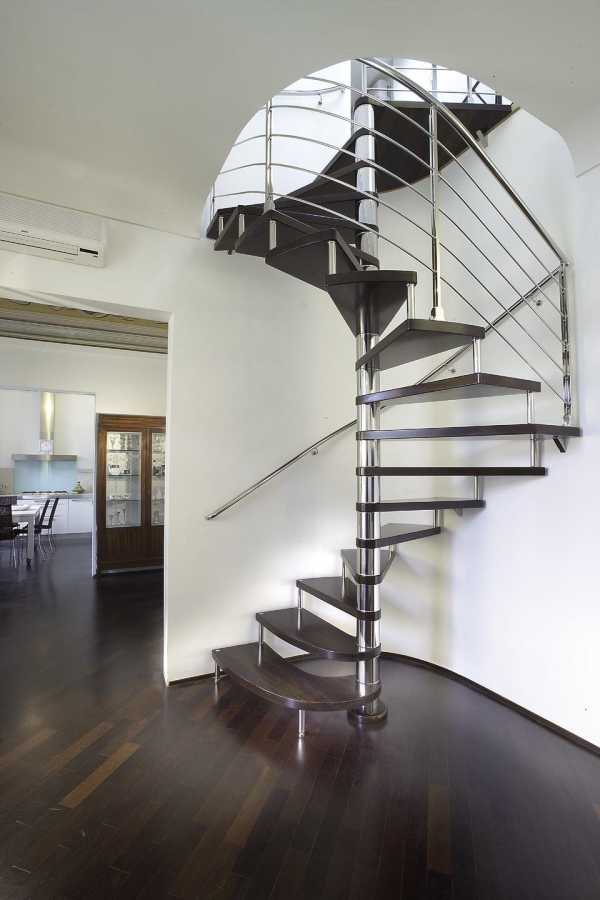

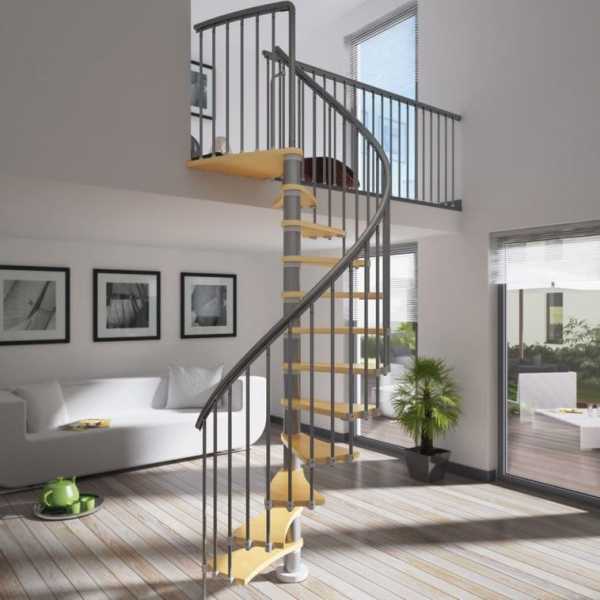

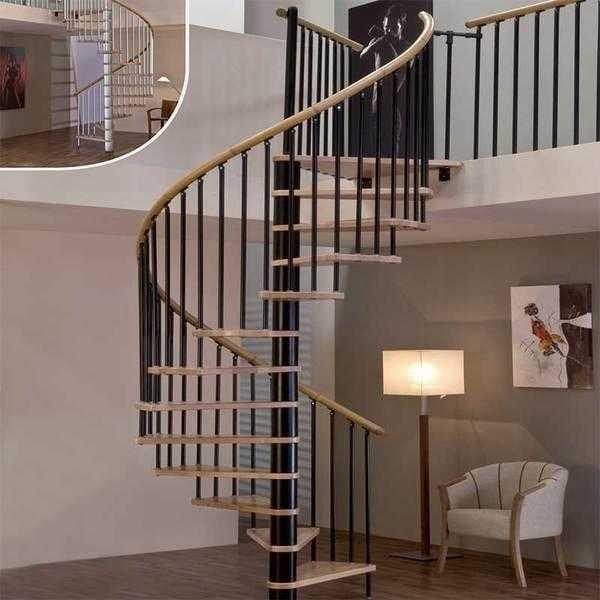

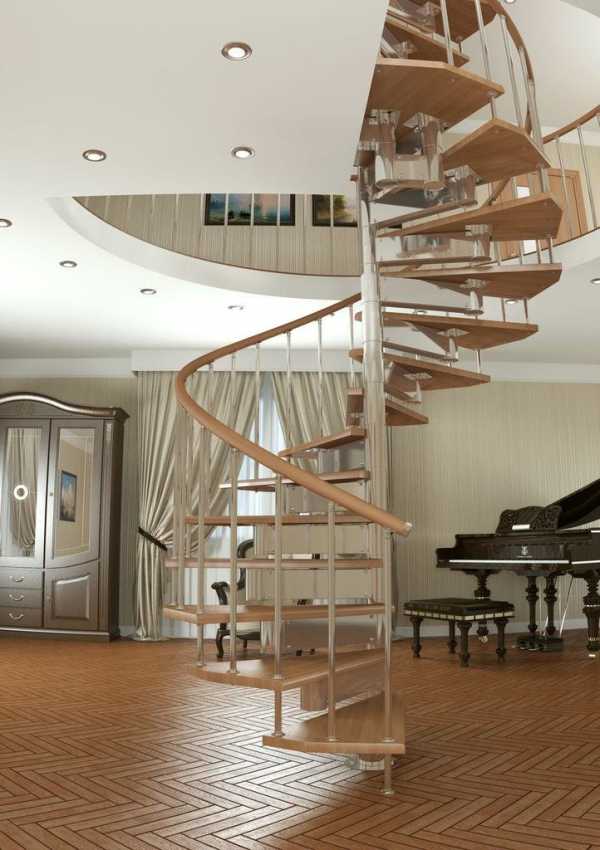

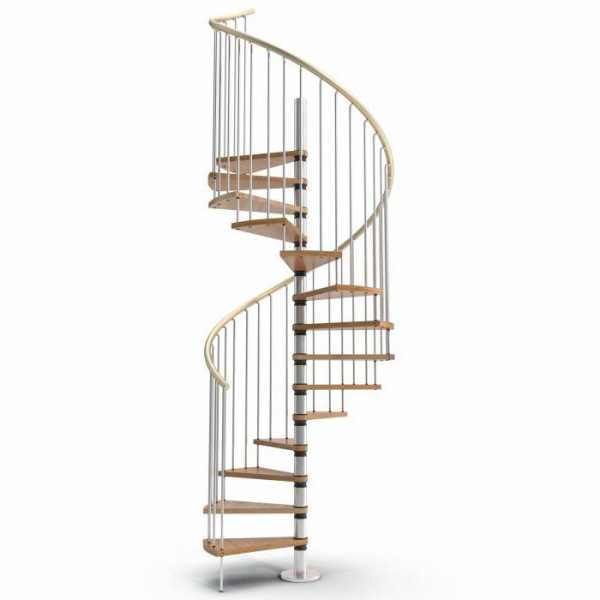

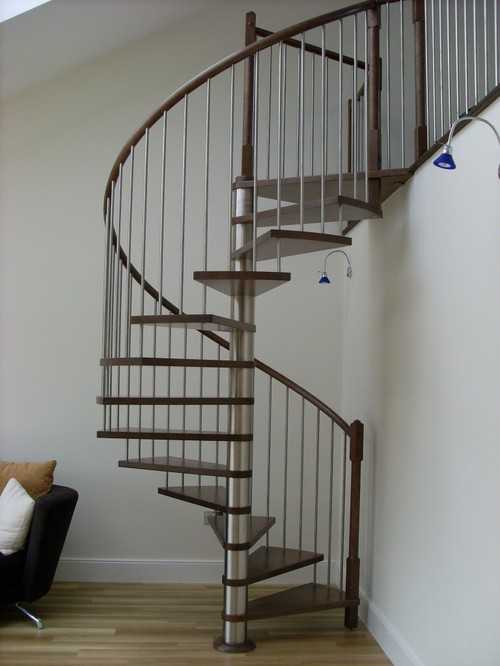

• Модульная. Сборная модель — это самый простой тип конструкции для винтовых лестниц в плане монтажа. Используя типовые блоки, можно легко собрать винтовую лестницу необходимых параметров.

Виды винтовых лестниц из металла

Помимо конструкции винтовые металлические лестницы также подразделяются в зависимости от типа металла. Используя разный металл и разные технологии изготовления конструкции, в результате получим лестницы с разными характеристиками, в первую очередь по нагрузкам.

В зависимости от технологии и типа металла лестницы подразделяются:

• кованые;
• литые;
• сварные

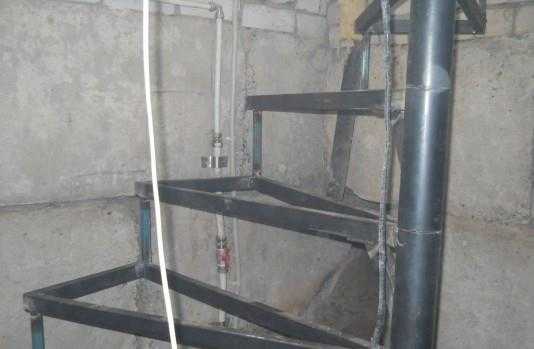

Самыми простыми в изготовлении и монтаже являются сварные лестницы. Что касается кованых и чугунных (литых) винтовых лестниц, то для них потребуется специальное оборудование и опыт изготовления. Давайте рассмотрим подробнее каждый из этих видов.

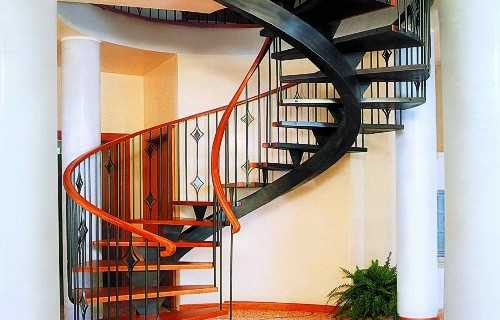

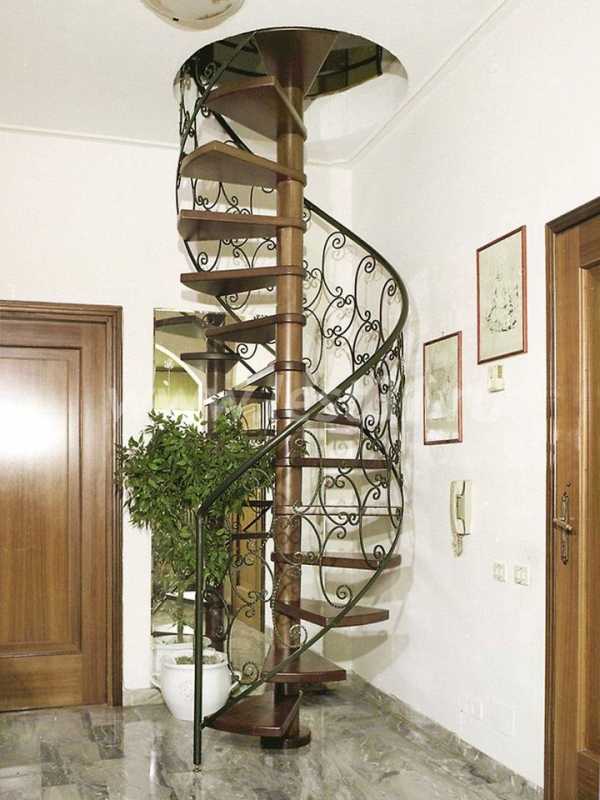

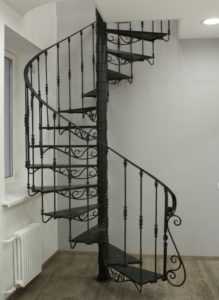

Кованые

Кованые лестницы могут использоваться в реализации таких стилей, как классический, модерн, барокко, ренессанс, ампир, хай-тек, консерватизм и техно, в зависимости от узора, наличия или отсутствия изгибов или орнаментов в изделии.

Для удешевления изготовления металлических винтовых лестниц часто используют дерево. В таком варианте конструкция и ступени изготавливаются из дерева, а перила делаются коваными. Такая реализация позволяется сэкономить не только на материалах, но и на работе и тем самым сохранить оригинальность дизайна.

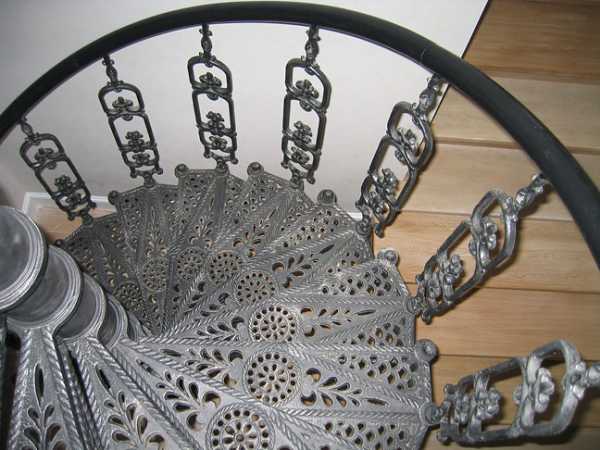

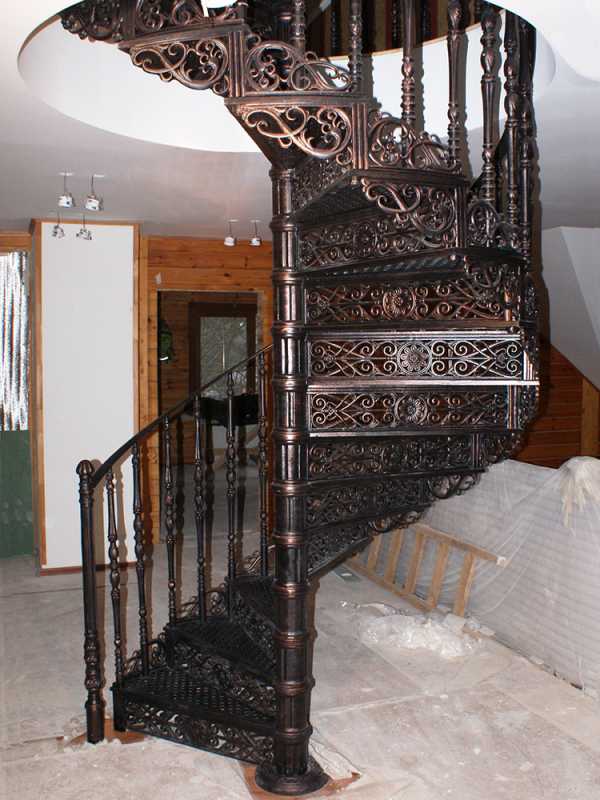

Чугунные

Самыми сложными и дорогими в производстве являются литые, в нашем случае чугунные, винтовые лестницы.

Сложность производства заключается в следующем:

• Каждый элемент лестницы предварительно изготавливается из гипса с идеальной формой.
• С помощью подготовленных деталей изготавливается форма для заливки.
• После этого в подготовленную форму заливается расплавленный металл.

Несмотря на всю сложность и дороговизну производства, чугунные винтовые лестницы не теряют своей популярности. Причиной тому являются уникальный дизайн и формы, повторить которые невозможно любым другим способом.

Технология литься позволяет создать любой узор и форму для будущей лестницы.

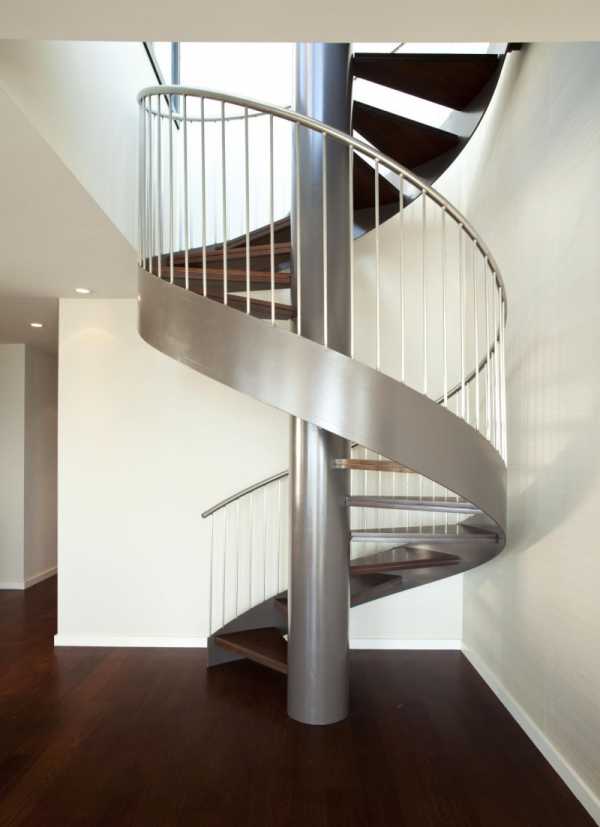

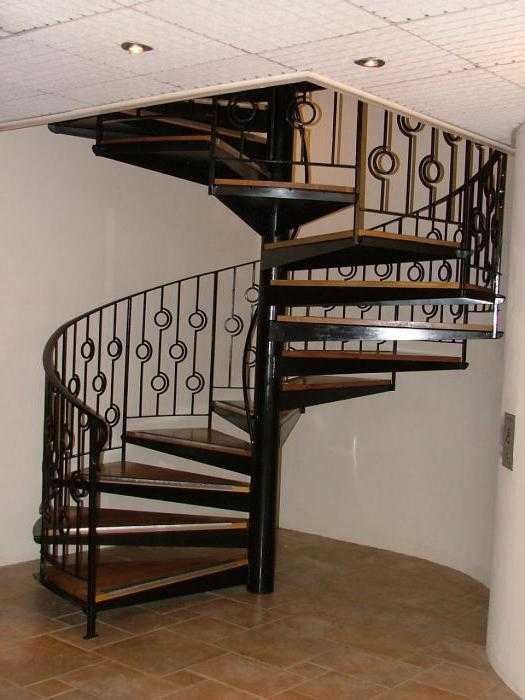

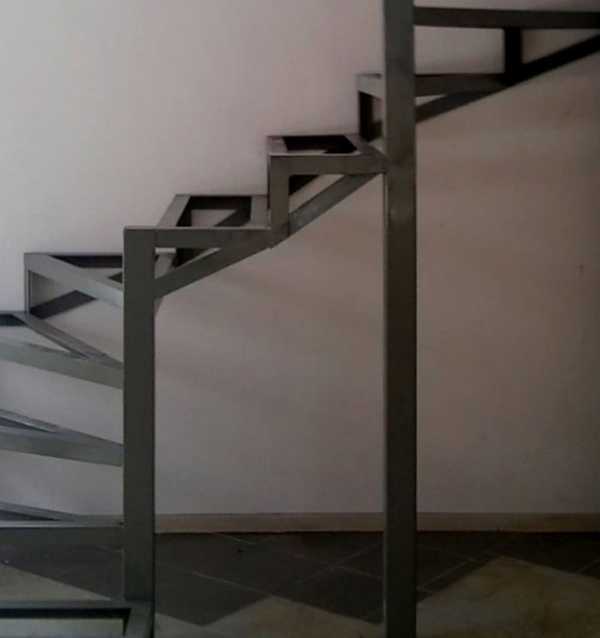

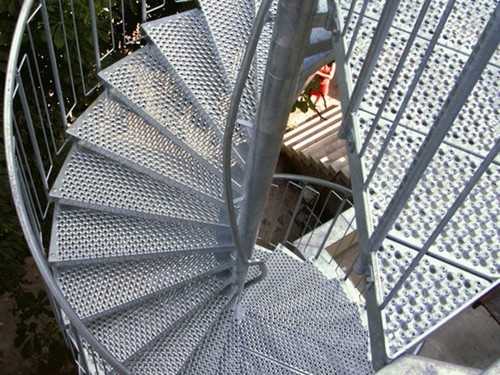

Сварные

К сварным относятся все винтовые лестницы из метала, элементы которых соединяются при помощи сварки.

Такого рода лестницы возможно изготовить под любой дизайн и в любом исполнении, главное — наличие навыка и точно поставленной задачи.

Сварные лестницы хорошо сочетаются со многими материалами, как с деревом, так и стеклом. Со стеклом идеально сочетаются каркасы из нержавеющей стали.

gidlestnic.ru

Винтовые лестницы из металла — Всё о лестницах

Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

• кованая винтовая лестница;
• литая конструкция;
• сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

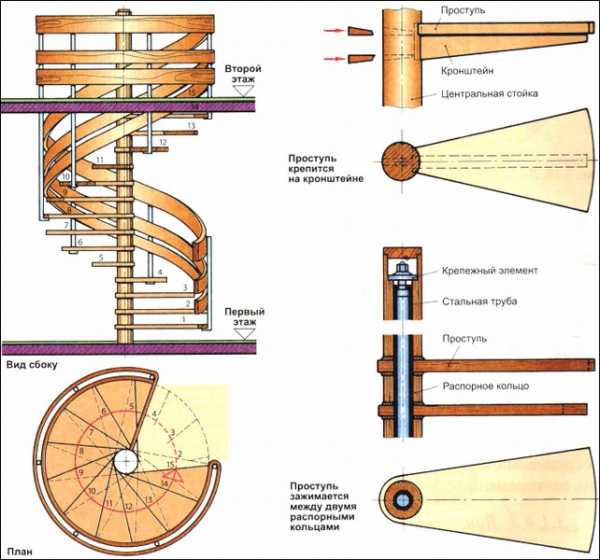

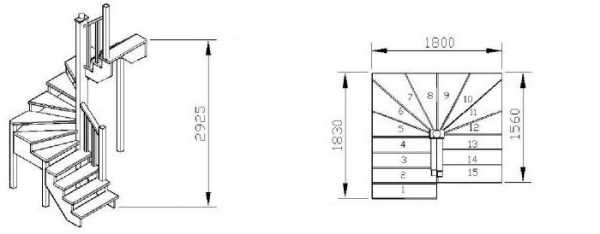

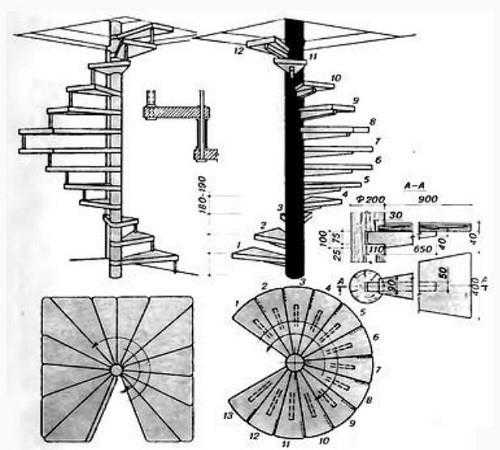

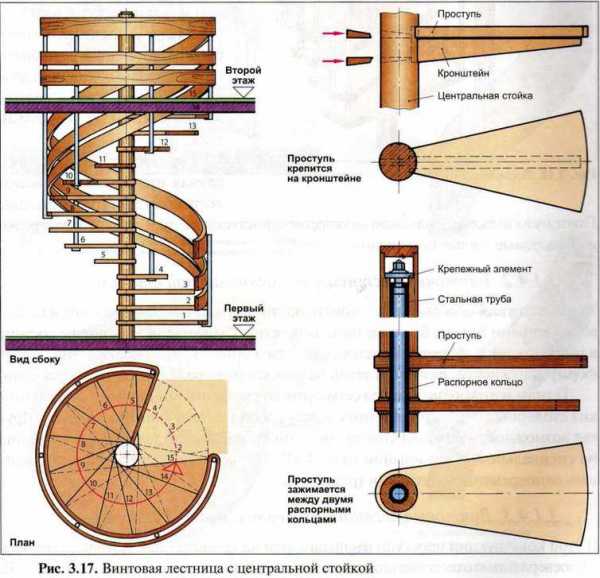

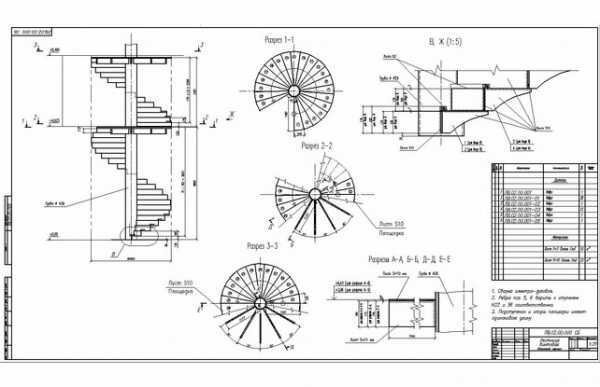

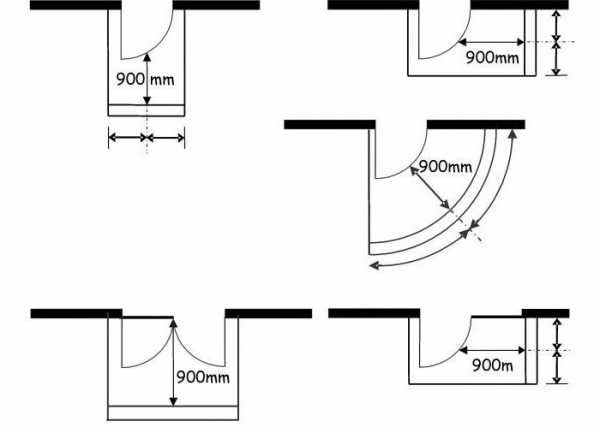

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

• площадь, выделяемая под устройство лестницы;
• прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
• высоты, на которую нужно обеспечивать подъем;
• уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

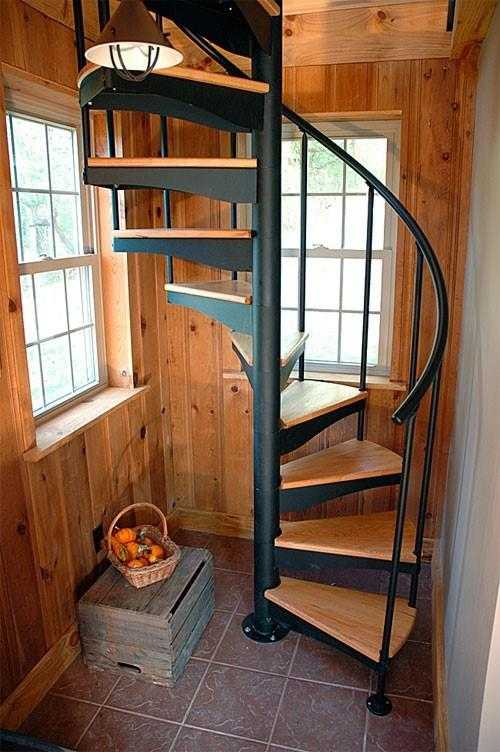

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Винтовая металлическая лестница своими руками

Преимущества

Выбирая между обычной маршевой лестницей и винтовой, предпочтение чаще всего отдают последней по нескольким причинам.

1. Во-первых, как уже говорилось, огромное значение для многих имеет возможность сэкономить пространство в помещении: вся конструкция располагается вокруг центральной стойки;
2. Во-вторых, сделать винтовую лестницу зачастую выходит дешевле и проще, чем традиционную;
3. Ну, и наконец, такая конструкция смотрится гораздо эффектнее и оригинальнее.

Важные моменты

Расставим основные акценты в процессе сооружения металлической винтовой лестницы, чтобы наша конструкция прослужила нам долго, была комфортной в эксплуатации и, самое главное, – безопасной:

• Изготавливать забежные ступени рекомендуется без подступенка, так как это повысит безопасность и удобство лестницы такого типа;
• Ступени имеют как правило форму усеченного треугольника. Собственно, они и являются забежными ступенями;
• Подниматься и спускаться по такой конструкции будет удобно только в том случае, если ширина средней части ступеней будет не менее 20 сантиметров;
• Важен и еще один размер: на расстоянии в 15 сантиметров от центральной опоры ширина ступени должна составлять не менее 10 сантиметров;
• Длина ступеней металлической винтовой лестницы может быть выбрана разная, это зависит от того, насколько часто и интенсивно вы ее эксплуатируете;
• При малой загрузки достаточно сделать ее диаметр примерно равным 140 сантиметрам. Тогда длина ступеней будет составлять примерно 60 сантиметров. Если у вас большая семья и лестницей на второй этаж вы пользуетесь часто, выберите общий диаметр, равным 2 метрам тогда длина ступеней составит минимум 80 сантиметров;
• Проектируя винтовую лестницу учтите, что она должна быть устроена так, чтобы человек среднего роста не задевал головой о ступени следующего витка;
• С целью придать всей конструкции достаточную прочность позаботьтесь о том, чтобы центральная опорная стойка была изготовлена своими руками из надежного, прочного металла. Лучше если это будет труба диаметром не менее 80 мм. Опорную стойку выставляют строго по вертикали с помощью отвеса. Нижняя точка опорной стойки закрепляется в той точке пола, которая способна выдержать достаточно высокую нагрузку;

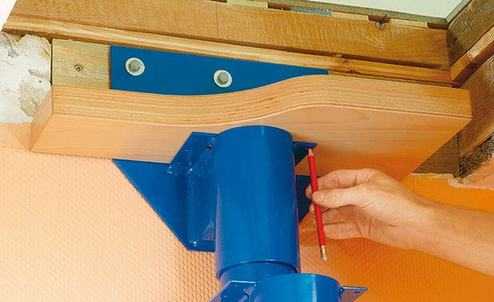

• Закрепить опорную стойку гораздо проще на деревянном полу, как показано на видео. Достаточно применить специальное радиальное крепление и анкерные болты. Если же пол бетонный, основание стойки придется забетонировать путем установки растяжек;
• Чтобы можно было закрепить ступени на центральной опорной стойке в их самой узкой части с помощью дрели и насадки-коронки своими руками сверлят отверстия диаметром, соответствующим диаметром трубы. Между ступенями на опору насаживаются втулки – длина втулок должна соответствовать расчетному расстоянию между ступенями. Чтобы предохранить древесину ступеней между основаниями втулок и поверхностями ступеней вставляют металлические шайбы. Их толщина должна учитываться в общей высоте конструкции. При этом учтите, что расстояние между ступенями удобнее всего сделать равным 15-20 сантиметрам. Если добавить к этому размеру толщину ступеней, получится общая высота лестницы;
• С помощью кронштейнов-креплений в местах нахлеста широкой части ступеней можно дополнительно укрепить конструкцию винтовой лестницы.

Поэтапное возведение

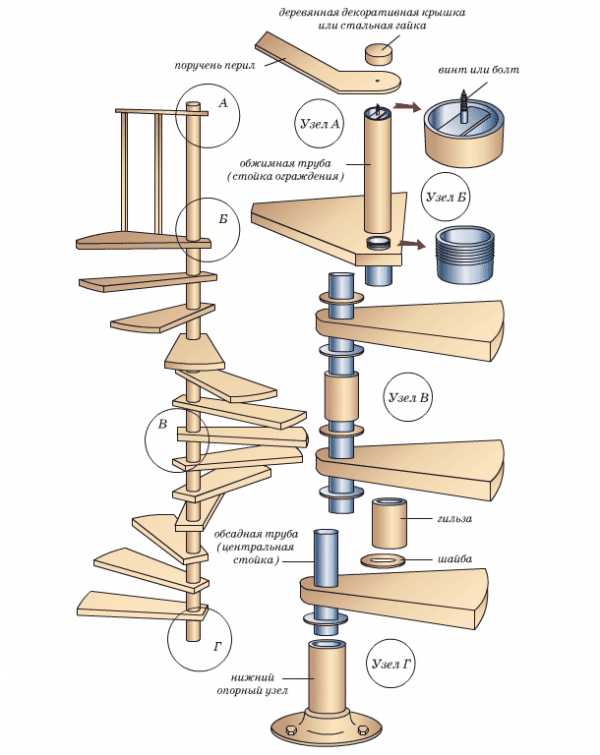

1. Сборку металлической конструкции следует начать с работ по установке центральной опорной стойки;

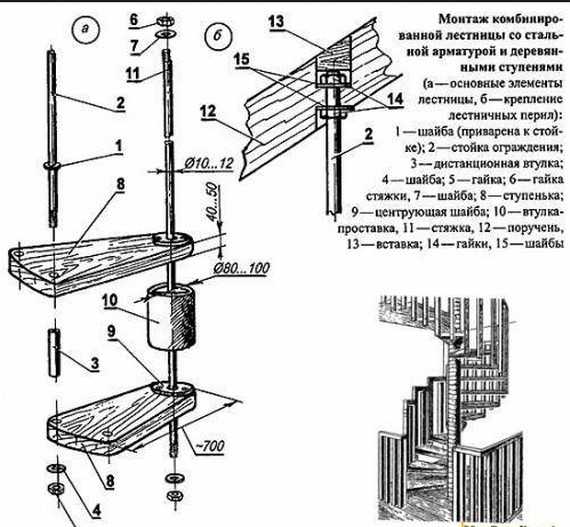

2. Затем вокруг нее последовательно нанизываются втулки, шайбы и ступени;
3. Когда эта часть работы сделана, ступени поворачивают вокруг стойки на нужное расстояние по принципу веера. Ориентиром служат первая и последняя ступень, которые раньше других закрепляют в правильном положении;
4. Следующий шаг – установка дополнительных крепежных кронштейнов. Верхняя ступенька надежно крепится к межэтажному перекрытию;
5. Последним этапом монтажа станет установка перильных стоек и поручней.

Подведем итоги

Металлические винтовые лестницы не перестают пользоваться популярностью при строительстве не только частных домов, но и двухэтажных квартир.

Секрет кроется в значительной экономии пространства, которую обеспечивают такие изделия. Ну, и особую роль играет огромное количество дизайнерских решений, применяемых в их изготовлении: от суперсовременных и авангардных, до минималистских и помпезных. В общем, такое изделие можно создать на любой вкус.

Особенности расчета и чертежи для создания винтовой лестницы своими руками

Столкнувшись с необходимостью строительства, капитального ремонта или модернизации дома своими руками, владельцам приходится собирать большое количество информации о проектировании и установке лестничных сооружений. Основное назначение внутренних лестниц в обеспечении доступа к комнатам жилых, офисных или производственных помещений, расположенных на верхних этажах. Кроме того, как внутренние, так и внешние лестницы монтируют при наличии мансард, террас, чердаков, балконов и эксплуатируемых кровель.

Существует несколько вариантов лестничных конструкций, каждая из которых имеет свои преимущества и особенности. С учетом многих факторов, характерных для строительства частных домов и многоэтажных квартир, дизайнеры все чаще предлагают установку винтовых лестниц из металла или других материалов.

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины.

Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

• Диапазон размеров ступеней (толщина, высота, глубина, ширина).
• Минимальная глубина ступеней возле опорного столба.
• Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
• Размеры лестничного проема.

Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

Преимущества и недостатки винтовых лестничных конструкций

Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:

• Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места.

• Относительная простота монтажа, возможность самостоятельной разработки проекта и выполнения установки своими руками.

• Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции.

• Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками.

• Эстетическая привлекательность и оригинальность.

Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи. Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями.

Что нужно знать, чтобы расчет был правильным

Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления. Предварительным этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

• Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
• По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры – не менее 10 см.
• Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.

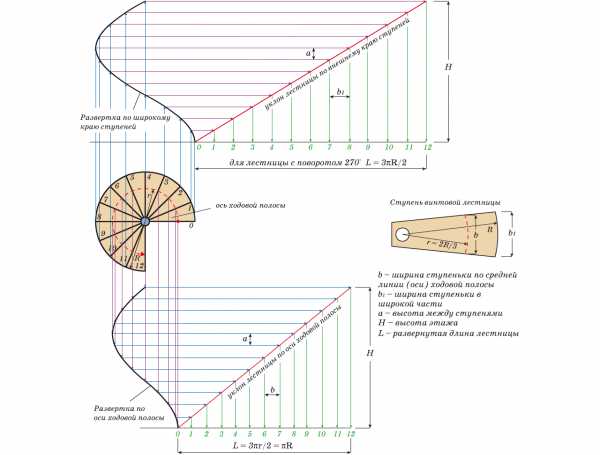

• Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
• Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

Параметры лестничных ограждений и опор

В качестве центральной опоры для винтовой лестницы необходимо выбрать максимально прочный материал, ведь он будет принимать на себя практически всю нагрузку. Оптимальным следует считать применение круглой толстостенной трубы из металла диаметром от 5 см.

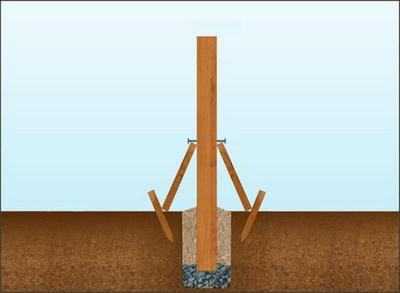

Для наиболее прочного крепления опоры к полу подойдут анкерные болты. Такой выбор оправдан их надежностью и отсутствием сложностей при монтаже.

Крепление опоры к полу должно быть максимально надежным. Для массивных конструкций не лишним будет создание дополнительного фундамента.

Лестничные ограждения для винтовых конструкций обязательны. В соответствии с ГОСТом, их высота не может быть менее 90 см. Если по лестнице предполагается передвижение детей, то 110-120 см. Как правило, перила устанавливают только с одной стороны лестницы, так как с противоположной находится опора. В тех случаях, когда опорный столб отсутствует или конструкция лестницы нестандартна, безопасность можно обеспечить установкой двусторонних перил (частично или по всей длине лестницы).

Чтобы исключить вероятность травмирования рук при использовании поручня винтовой лестницы, размеры проема должны превышать диаметр лестницы на 10 см с каждой стороны.

Крепления ступенек к опорному столбу

Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения.

По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:

• С опорой на столбе и на стенах.

• Защемление ступеней между элементами опорной стойки.

• Использование в качестве опоры ограждения или тетивы.

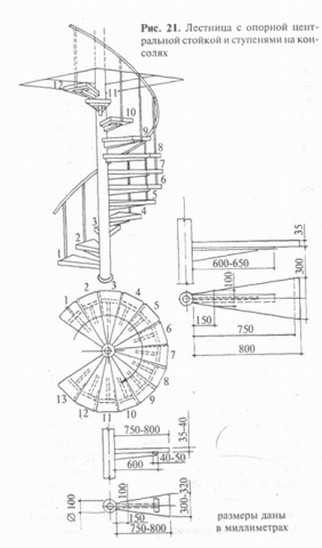

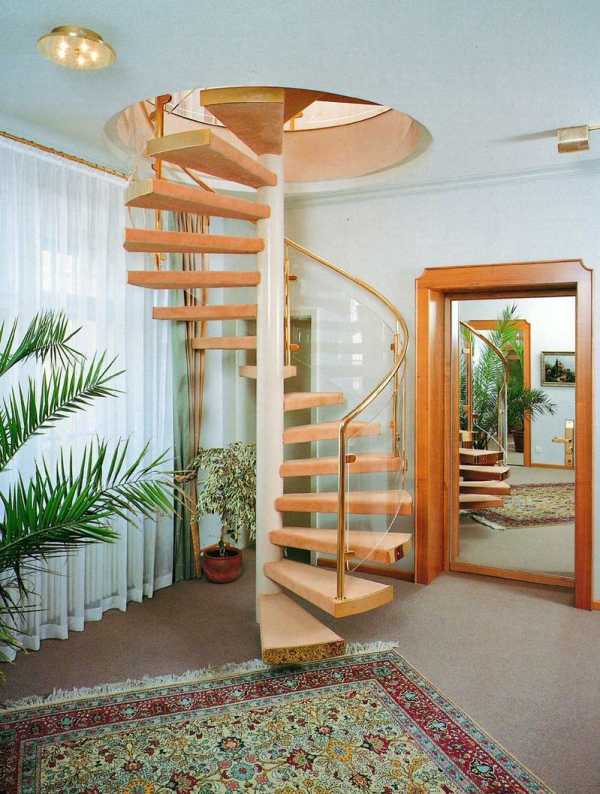

• Консольное опирание ступеней только на опорный столб.

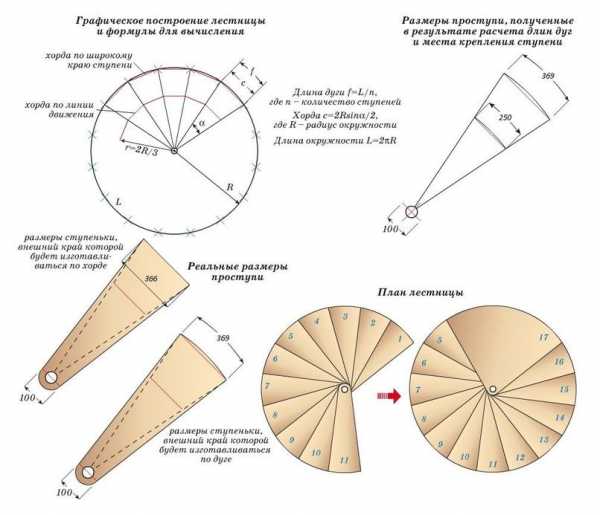

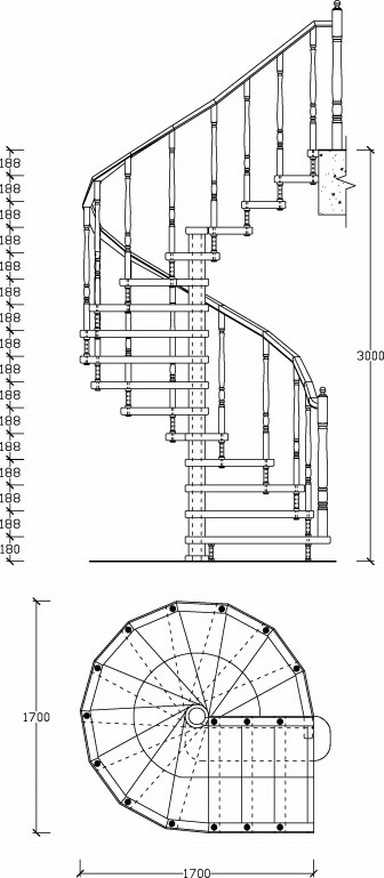

Расчет размера и количества ступенек

При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет. Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат. Наиболее популярны металлические, кованные, деревянные или стеклянные перила.

Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы – это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них.

Специалисты рекомендуют использовать для расчета специализированное ПО, вроде AutoCAD. Это позволит вам быстро и точно создать трехмерную модель будущей лестницы и избежать погрешностей.

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности.

Монтаж готовой винтовой конструкции

Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской.

Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву.

Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву. Для большей полноты картины рекомендуем ознакомиться еще и с этой статьей.

No related posts.

Добавить комментарий Отменить ответ

Источники: http://nashprorab.com/vintovaya-lestnica-iz-metalla-svoimi-r/, http://2ladders.ru/vintovaya-lestnica-svoimi-rukami, http://lestnitsygid.ru/statsionarnye/raschet-i-montazh-vintovoj-lestnicy-svoimi-rukami.html

lestnica-mpl.ru

Винтовые лестницы из металла своими руками

Оглавление:

1. Некоторые нюансы конструкции
2. Материалы для изготовления
3. Правила строительства винтовой лестницы
4. Как рассчитать винтовую лестницу

Винтовая лестница во многом превосходит более традиционные маршевые: на ее сооружение требуется меньше средств, она занимает меньшую площадь и является эстетически привлекательной. При ее изготовлении необходимо учитывать множество параметров: размеры забежных ступеней, ширину проступи, конфигурацию поручней. Деревянная или металлическая лестница своими руками — вполне посильная задача. Но при этом следует обращать внимание на некоторые важные моменты.

Некоторые нюансы конструкции

Практика показывает, что для эксплуатации более удобными являются лестницы, ширина пролета у которых — не менее метра. Таким образом, диаметр всей конструкции с учетом размеров центральной стойки, составляет около 2,2 — 2,3 м.

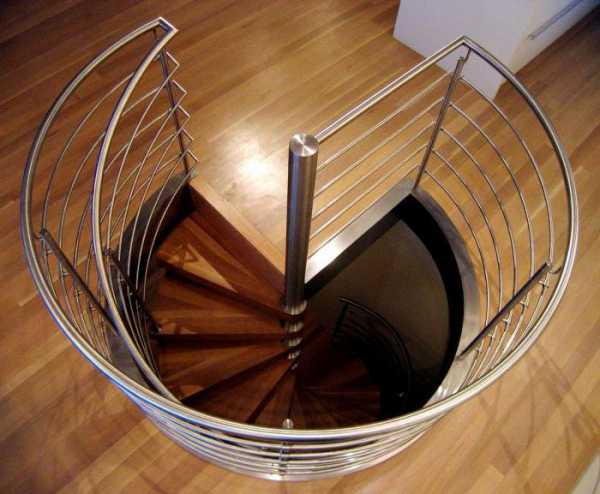

Менее затратной и потопу популярной является конструкция, ступени которой крепятся к центральной стойке-опоре и винтообразным поручням, установленным на балясинах.

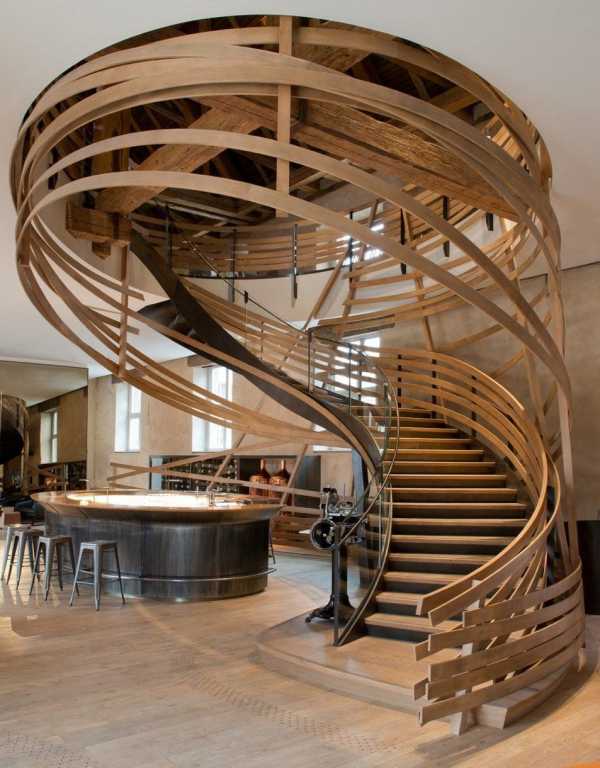

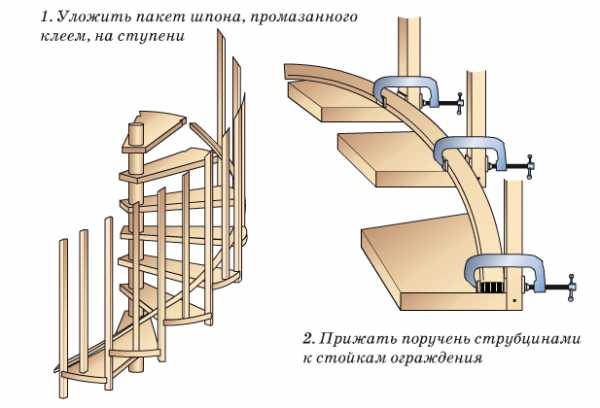

Лестница с гнуто-клееными поручнями, поддерживающими ступени без центральной стойки, стоит гораздо дороже и является более сложной для исполнения.

Винтовая конструкция не обязательно должна быть круглой в поперечном сечении: это может быть многоугольник, стороны которого примыкают к стенам. Крепление ступеней при этом можно выполнять непосредственно к стенам, с помощью пазов или накладок.

Материалы для изготовления

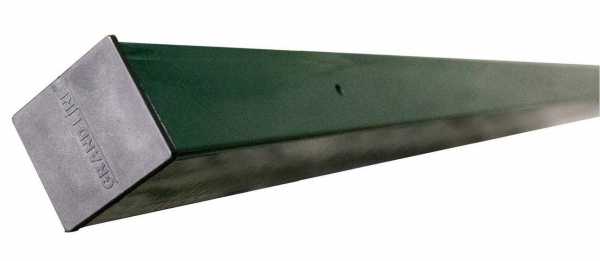

Центральная стойка металлической лестницы — это труба из металла, с толщиной стенки не менее 4 мм, диаметром — минимум 50 мм. Деревянная же обычно, снабжается стойкой в виде деревянной колонны. Кроме того, для изготовления центральной стойки любого типа может быть использован кирпич, бетон, натуральный камень.

Перила изготавливают из клееной древесины дуба или другой твердой породы, а также металла. Материалы при этом могут сочетаться. Сходни могут быть металлическими (толстая листовая сталь или ажурное плетение из кованых прутьев), деревянными и даже изготовленными из толстого закаленного стекла.

Пригоден любой материал, обладающий достаточной прочностью: пластик, бетон, керамика.

Правила строительства

Как сделать винтовую лестницу удобной, безопасной и долговечной? Для этого необходимо придерживаться следующих правил.

1. По возможности, из конструкции следует исключить такую деталь, как подступенки: это позволит ногам опираться на ступень со свободной внутренней кромкой. Нога с таких ступеней не будет соскальзывать даже в узком месте схода (возле стойки).
2. Высота прохода должна позволять свободно передвигаться: оптимальным ее значением считается 2 м.
3. Стойку следует устанавливать в том месте, которое способно выдержать вес конструкции и нескольких человек. Ее крепление должно быть жестким.
4. Нахлест в несколько сантиметров одной ступени на другую дополнительно укрепляет конструкцию: это происходит благодаря кронштейнам, устанавливаемым между передней и задней кромкой расширенной части соседних ступеней.

Последовательность работы при возведении винтовой лестницы следующая. Вначале устанавливается опорная стойка. Далее — проступи и промежуточные втулки. После этого по окружности распределяются ступени, ориентируясь на правильную установку первой и последней, устанавливаются опорные кронштейны. Последняя ступень крепится непосредственно к перекрытию. Завершается работа установкой балясин и креплением поручней, после чего конструкция готова к эксплуатации.

Как рассчитать винтовую лестницу

Длина ступеней зависит от величины проема в перекрытии. Количество ступеней является результатом деления высоты всей конструкции на высоту подступенка с учетом толщины ступени. Высота между ступенями должна быть 18… 20 см.

Высота лестницы определяется высотой помещения. Для измерения этого значения необходимо использовать не только рулетку, но и отвес. Чтобы было легче высчитать общее количество ступеней, можно определить их число не только для полной спирали, но и для трех четвертей (270°) или ее половины (180°). Ширина середины проступи не должна быть меньшей, чем 20 см: именно в этом месте чаще всего происходит передвижение по лестнице. Минимальная ширина проступи на расстоянии 15 см должна быть равной минимум 10 см.

postupenkam.ru

Как сделать винтовую лестницу из металла

1. Винтовая лестница из металла своими руками — это реально!

2. Винтовая лестница на даче своими руками: приступаем к работе

3. Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Настоящий мужчина должен вырастить сына, построить дом и посадить дерево. Так гласит известная пословица. На деле достаточно куда более простых вещей — например, сделать своими руками винтовую лестницу. Пошаговые рекомендации и полезные советы, данные ниже, позволят вам смастерить простую и красивую конструкцию.

Винтовая лестница из металла своими руками — это реально!

Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла — для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:

1. Высота одного витка лестницы не должна быть меньше двух метров — иначе существует риск удариться головой о верхнюю ступень при подъеме.
2. При установке центральной опоры нужно предусмотреть, чтобы площадка, на которой она размещается, была способна выдерживать нагрузку, равную сумме весов двух среднестатистических людей и всей лестничной конструкции.
3. Чтобы сделать лестницу более прочной и надежной, дополнительно скрепляйте соседние ступени кронштейнами, каждый из которых устанавливается на переднее и заднее ребро двух смежных ступеней.

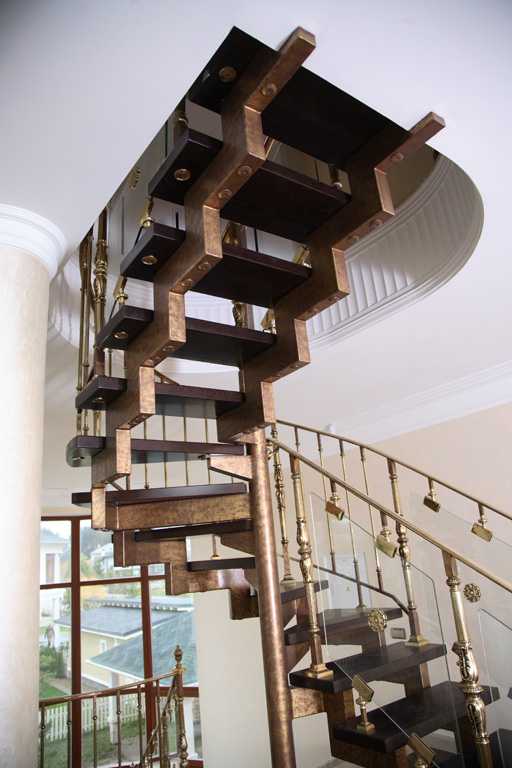

Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).

Винтовая лестница Spiral Decor.

4. Для того, чтобы сделать винтовую лестницу самому «с первого раза» и не ошибиться в достаточно трудоемких расчетах, используйте готовые проекты — их можно найти в интернете или в специализированных изданиях.

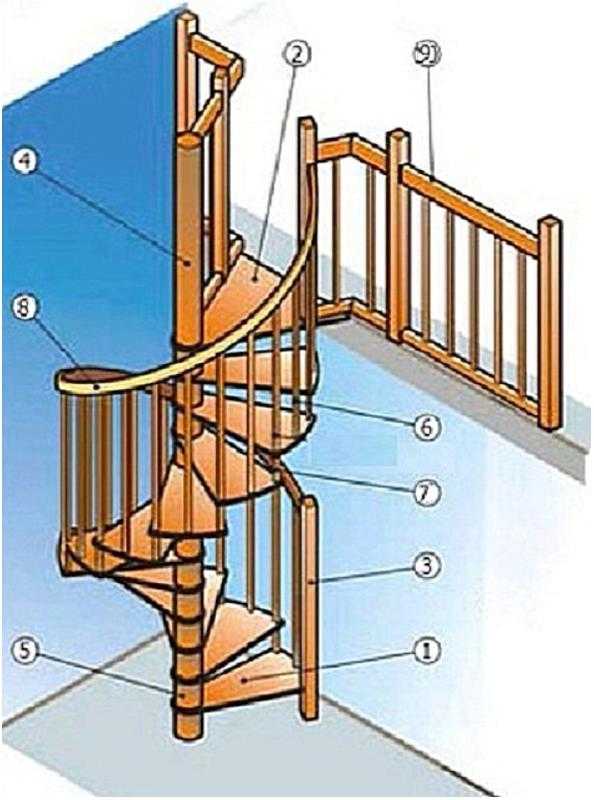

И еще — прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:

1. Ступени.
2. Верхняя площадка.
3. Заходный столб ограждения.
4. Центральная опора.
5. Составляющие цилиндры опорного столба (для самостоятельного изготовления лучше использовать цельнометаллическую опору).
6. Балясины — вертикальные опоры ограждения.
7. Кронштейны, скрепляющие между собой соседние ступени.
8. Поручень.
9. Ограждение проема второго этажа.

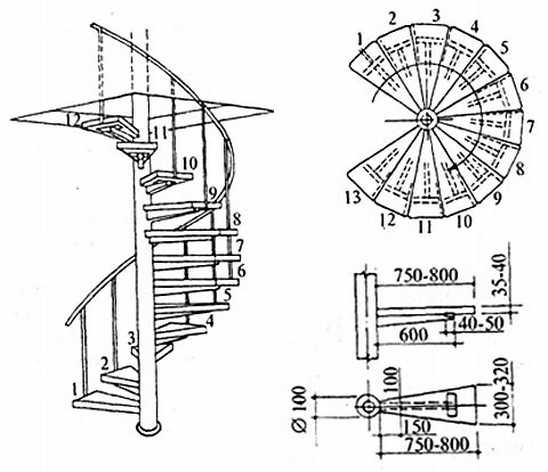

Схема устройства конструкции винтовой лестницы.

Винтовая лестница — не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям.
Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов.Как подготовить расчет винтовой лестницы
При проектировании будущей винтовой лестницы следует исходить из двух основных параметров — ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр — 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м — следовательно, длина каждой ступени должна равняться 650 см.
Ступени у винтовой лестницы трапециевидные — при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине — примерно 20 см.
Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) — 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней.
Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.

Чертеж винтовой лестницы с размерами.

Винтовая лестница на даче своими руками: приступаем к работе

Сделать винтовую лестницу на второй этаж своими руками сложно, но не невозможно. Мы опишем изготовление одного из самых простых вариантов, в котором используется металл и древесина. Правда, хотим отметить, что на сегодняшний день на рынке представлено довольно много очень интересных моделей винтовых и полувинтовых лестниц, отличающихся вполне демократичной ценой. Готовая лестница обойдется ненамного дороже, зато выглядеть будет более красиво.
Например, превосходное решение для дачи предлагает компания Московские лестницы:

Деревянная лестница для дома и дачи.

Это модель ЛС-1.2хМ — идеальная альтернатива винтовой лестнице, очень компактная и отличающаяся стильным внешним видом. Ее можно использовать не только как межэтажную лестницу, но и для спуска в подвал или подъема в мансарду или на чердак. Стоимость такой лестницы — 20 990 р. Впрочем, о финансовой составляющей поговорим позже.

Итак, как самому сделать винтовую лестницу из металла и дерева. В качестве центральной опоры, к которой будут крепиться ступени, проще всего взять стальную трубу диаметром не менее 10 см. Одним концом она закрепляется (например, бетонируется) в пол нижнего этажа, другой конец приваривается к опорной балке второго этажа.

К опоре привариваются металлические уголки, которые будут служить каркасом для ступеней. К противоположным от центральной опоры краям уголков необходимо будет приварить ограждение — металлические вертикальные опоры, скрепленные сверху поручнем. Ниже показана винтовая лестница на второй этаж своими руками — фото металлической основы.

Сварная опорная конструкция интерьерной винтовой лестницы.

Для изготовления ступеней (сделаем деревянные) необходимо подготовить шаблон. По рассчитанным предварительно размерам вырезаем его из картона, после чего по шаблону выпиливаем деревянные ступени. Они накладываются на уголки сверху, а края закрываются пластиковым профилем любого цвета — тут все зависит от вашего желания.

Самое сложное — перила. Поскольку лестница винтовая, перила будут по определению гнутые. Поэтому для их изготовления в домашних условиях предпочтительнее использовать тонкие металлические трубы, которые вы сварите друг с другом по всей длине конструкции, или имитацию дерева из ПВХ. Конечно, вы можете сделать и деревянные перила — но для этого древесину придется вымачивать, а потом гнуть. Это достаточно сложный процесс со множеством нюансов, с которым начинающие мастера могут просто не справиться.

Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Нисколько, если у вас есть все необходимые инструменты, сварочный аппарат вы одолжили у соседа, трубы нашли на территории заброшенной стройки, а ступеньки вырезали из ненужного шкафа. Правда, нет, на пластиковый профиль все равно потратиться придется.

Ну а если ничего этого нет? Давайте посчитаем:

1. Древесина для ступеней (сосна) — 1 200 р.
2. Труба для опоры — 800 р.
3. Профильная труба для сварки уголков и ограждения — 2 500 р.
4. Отделочный угол из ПВХ — 4 000 р.
5. Грунт-эмаль для покрытия металлического каркаса лестницы — 2 800 р.

Наконец, предположим, что сварку вы все-таки одолжили у соседа. Итого — 11 300 р.
А получится у вас что-то в этом роде:

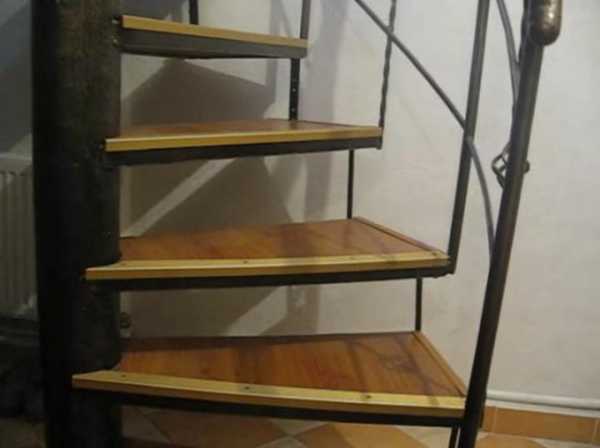

Винтовая лестница на второй этаж, изготовленная самостоятельно.

Возможно, это дешево и практично, но об эстетике можно забыть! Выбросить вообще из головы это слово и все его синонимы.

А если к потраченной вами сумме добавить всего 9 000 р., то можно купить ту готовую лестницу, о которой мы писали выше. Или, к примеру, такую — в тех же Московских лестницах она стоит чуть дороже, 21 990 р.:

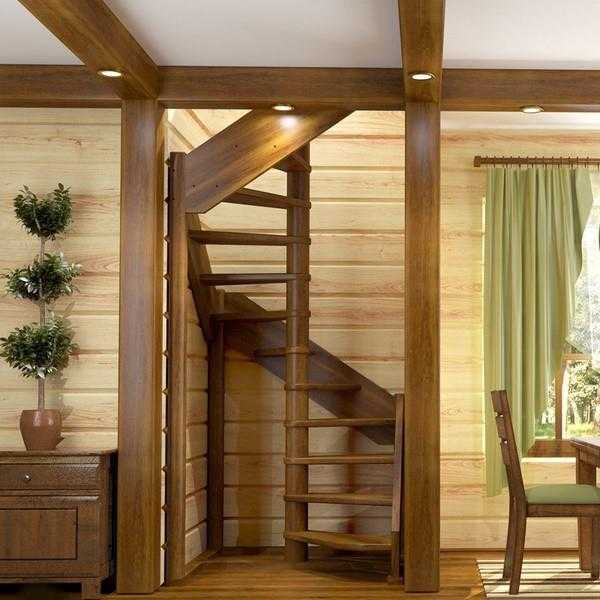

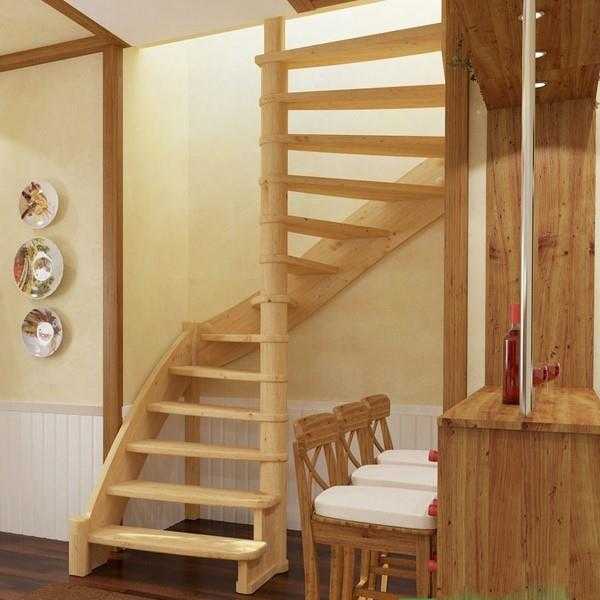

Полувинтовая лестница из древесины сосны.

А вот еще один пример лестницы, изготовленной самостоятельно: здесь поработал уже знающий мастер, а себестоимость такой конструкции будет чуть повыше.

Винтовая лестница, изготовленная самостоятельно.

В качестве примера готовых винтовых лестниц можно привести еще много разных моделей, продающихся во всех крупных магазинах готовых конструкций, отличающихся вполне хорошим качеством и очень приятным дизайн. Винтовые лестницы своими руками — фото одной из которых мы привели выше — никогда не будут иметь столь презентабельный внешний вид, как лестницы, изготовленные заводским способом — сказывается уже упомянутая сложность изготовления такой конструкции в домашних условиях. Даже если вы прекрасно понимаете, как сделать своими руками винтовую лестницу, с технической точки зрения, тягаться с профессиональными дизайнерами вам будет сложно.

postupenkam.ru

Винтовая лестница из металла на центральном столбе. Монтаж винтовой лестницы

1 545 0 Дата: 29.03.2017

Владельцы домов с несколькими этажами сталкиваются с проблемой выбора подходящей лестницы для того, чтобы как можно удобнее встроить её в интерьер. Оптимальной конструкцией в является винтовая лестница. Она не занимает много места и обладает повышенным запасом прочности. Далее поговорим о том, как изготовить металлическую винтовую лестницу своими руками.

Актуальность монтажа винтовой металлической лестницы

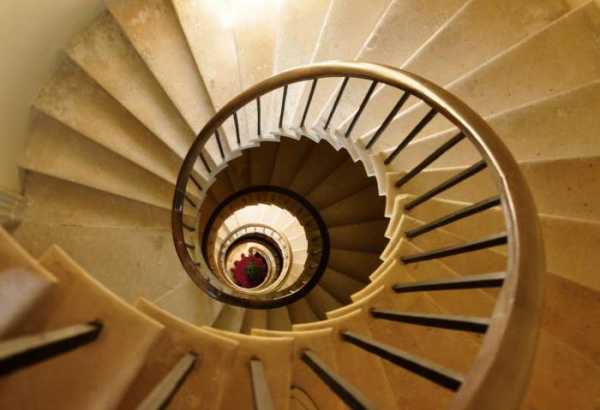

Винтовые лестницы появились в эпоху раннего средневековья. Они использовались в узких башнях, где невозможно было разместить никакой другой тип лестниц. По сегодняшний день назначение не поменялось – экономия пространства. Никаких других существенных плюсов винтовая лестница не имеет.

С другой стороны, есть ряд весомых недостатков:

1. Первый и самый главный – спиралеобразная форма. Поднимаясь по такой лестнице, есть риск возникновения головокружения. В случае падения на человека начинает действовать центробежная сила, в результате чего он скатится до самого низа, что приведет к серьезным травмам.
2. Второй минус – сложность монтажа. Хотя сама конструкция достаточно простая, изготовление отдельных ее элементов занимает много времени и требует определенных навыков.
3. Еще одна особенность таких лестниц – вибрация. Избавится от нее полностью невозможно. Под действием вибрации элементы крепления постоянно расшатываются и разрушают стены.

Тем не менее, для всех этих проблем есть решения, которые позволяют свести их к минимуму. О них и поговорим.

Типы винтовых лестниц

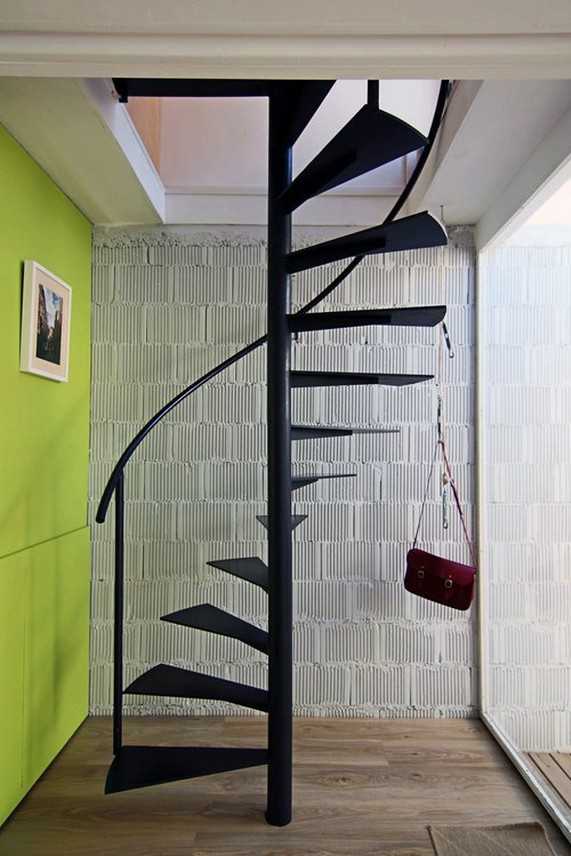

• Первый тип — винтовые лестницы из металла, состоящие из простых клинообразных ступеней, которые опираются своим широким концом на окружающие стены, а узким концом на средний опорный столб. Средний опорный столб делают из каменной кладки или утолщенных концов самих ступеней. На практике – это самый дешевый способ монтажа, но такая лестница не надежна и сильно разрушает стены.
• Второй тип — отдельные ступени которые консольно выступают из среднего монолитного опорного столба. Этот тип лестницы не нуждается в креплении к стенам. Установка целесообразна в больших помещениях, где лестница выполняет не только свою основную функцию, но и служит объектом декора.
• Третий тип представляет собой стальную винтовую лестницу с внутренним опорным стержнем. Это наиболее традиционный и часто используемый вариант. Поскольку центральная стойка является несущей конструктивной основой лестницы, её нужно выполнить из толстостенной металлической трубы диаметром не менее 50 мм. Стоит отметить, что это самый надежный способ монтажа винтовой летницы, который сводит вред вибрации к минимуму.

Винтовые лестницы из металла, фото которых представлены в статье, отличаются многообразием различных вариантов оформления.

Разработка проекта винтовой металлической лестницы

Перед началом работ, необходимо тщательно продумать все нюансы. Для этого составляют проект, состоящий из следующих пунктов:

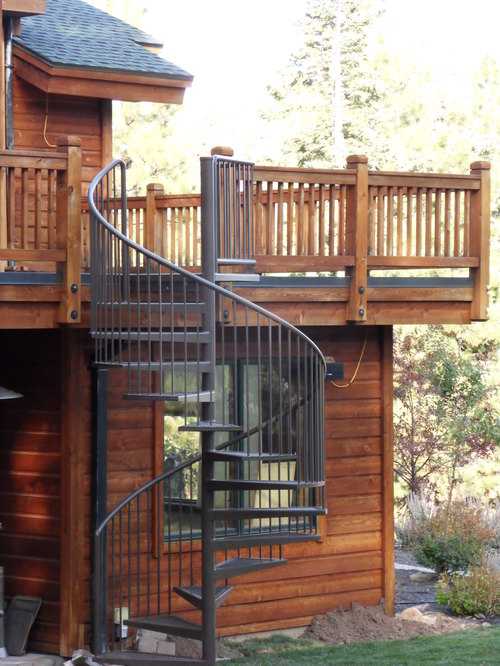

1. Выбор места. Иногда винтовые лестницы устанавливают снаружи здания или в неотапливаемых помещениях. Этого делать категорически нельзя. В зимний период металл промерзает и становится скользким, что неминуемо приведет к травмам. В летнее время металл нагревается до такой степени, что ходить по нему практически невозможно.

2. Создание чертежа. Необходимо продумать тип лестницы, ширину и глубину ступеней, а также высоту шага.

3. Выбор материалов. Кроме стали для каркаса понадобятся еще и декоративные элементы. Наиболее экономичный вариант – купить лист стали толщиной 4 мм и при помощи болгарки нарезать все детали. Конструкцию лучше делать полой, а плоскость ступеньки заполнять деревом. Это снизит общий вес, к тому же, по дереву приятно ходить даже босиком.

4. Подготовка инструмента. Для работы понадобится:

• болгарка,
• сварочный аппарат,
• дрель или перфоратор,
• набор дюбелей или анкеров, в зависимости от типа стены и перекрытий,
• набор гаечных ключей,
• рулетка,
• уровень.

Основные размеры металлических винтовых лестниц

Чертежи винтовых лестниц из металла строят по схеме:

1. Высота конструкции. Есть два значения:

• расстояние от пола до верхнего перекрытия. Опорный столб должен быть закреплен и сверху, и снизу, иначе конструкция будет иметь только 50% прочности;
• расстояние от пола до проема используется для просчета количества ступеней.

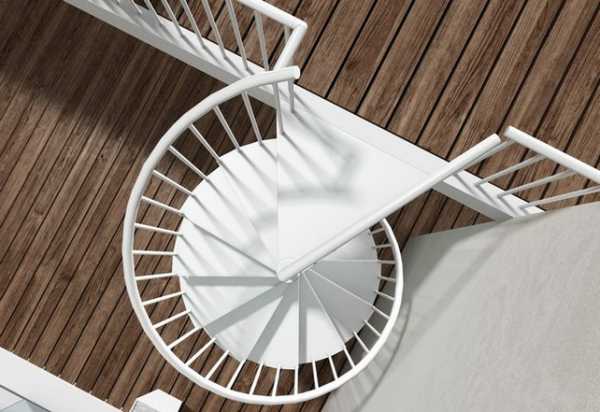

2. Диаметр проема. Винтовая лестница представляет собой круг. Во время подъема человек видит только половину площади лестницы. Таким образом для минимальных 50 см ширины прохода, диаметр должен быть 105 см. Следует учесть и диаметр опорного столба. Если планируется носить мебель, то диаметр проема должен быть не менее 305 см.

3. Ширина ступеней. Ступени винтовой лестницы имеют клинообразную форму. Желательно, чтобы ширина в месте прилегания была не меньше 10 см, иначе легко оступится и упасть.

4. Высота шага. Чем меньше высота шага, тем проще идти. Тем не менее, это значительно повышает расход материала и общий вес конструкции. Как правило, этот параметр рассчитывают математически: делят расстояние от пола до проема на числа начиная от 5, пока не придут к целому. Шаг 0,5.

Пример: 312/5=62,4; 312/5,5=56,7; 312/6=52; т.е. для этой высоты оптимально сделать 52 ступеньки высотой в 6 см.

Изготовление деталей металлической винтовой лестницы

Рассмотрим несколько вариантов, разделив их по ценовым категориям. Стоит отметить, что главные различья не в качестве, а во внешнем виде.

1. Наиболее дешевый способ:

• согласно чертежа просчитывается общая площадь лестницы. Для этого используют формулу: ширина ступени в средней части*высоту ступени*количество ступеней;
• далее покупаются листы металла толщиной 4 мм. Если лестница на чердак или в подвал, то достаточно 2 мм. Стоит учесть, что ступени имеют клинообразную форму, поэтому будет много обрезков и всегда берется один дополнительный лист;
• по чертежу нарезаются ступени. Для экономии, опорный столб часто варят из обрезков металла. Делают его квадратным;
• более долгий способ – создание полых ступеней. Для этого нарезают полоски шириной 2 см, 4 шт – боковых и 4 шт – торцевых на одну ступень. Далее полосы свариваются в уголок. Ступени заполняются деревом или элементами ковки. В результате — более эстетичный внешний вид и ощутимое снижение веса конструкции.

2. Средние капиталовложения:

• существенный недостаток листового железа – подверженность коррозии. Решить эту проблему помогает оцинкованная сталь. Но работа с ней предполагает наличие специального сварочного оборудования;
• проще в работе алюминий, но его стоимость еще выше. Зато вес конструкции будет в 2-3 раза меньше. Кроме того, алюминий практически полностью гасит вибрацию и не разрушает стены;
• сам процесс сборки ничем не отличается от изложенного выше;
• для сварки используют аргоновые агрегаты.

3. Эксклюзив:

• наиболее дорогими решениями станут кованная или медная лестницы;
• медь достаточно легкий и прочный металл, не подвержена коррозии и не требует декоративных работ. Срок службы такой лестницы ограничен исключительно материалами, из которых построен дом;
• кованная лестница даже превосходит по красоте медную. Если изготовление пришлось на момент строительства дома, то мастера сделают изделие цельным. С одной стороны, это добавит сложности при монтаже, зато с другой будет смотреться необычайно красиво. Кроме того, есть возможность создания кованных элементов по частям.

При выборе кованной лестницы уместно сразу же заказать ее воронение. Процесс позволяет защитить металл от негативного воздействия атмосферной среды. Возможный недостаток – лестница будет насыщенного черного цвета.

Монтаж винтовой лестницы

Процесс делится на четыре этапа:

• монтаж опорного столба,
• монтаж ступеней,
• монтаж поручней,
• декоративные работы.

1. Устанавливаем опорный столб:

• если лестница собирается на этапе строительства дома, то нижний край опорного столба бетонируется в пол, а верхний крепится дюбелями к перекрытию;
• глубина бетонирования не менее 40 см;
• когда возможности забетонировать нет, используют дюбеля 150 мм.

Иногда, на опорный столб надевают гильзы, к которым в последствии привариваются ступени. Они делаются из трубы большего диаметра. В теории это позволяет легче регулировать угол подъема, но на практике только добавляет лишний вес и сложности в закреплении элементов. Поэтому эту технологию рассматривать не будем.

2. Как только опорный столб закреплен, переходим к ступеням. Если есть возможность закрепить их не только на основе, но и на стене, то работа начинается с монтажа фиксаторов:

• для этого подойдут деревянные бруски 5х5 см;
• бруски разрезаются на куски равные максимальной ширине ступени, выставляются по уровню и дюбелями фиксируются в стене;
• далее ступенька приваривается к опорному столбу, а второй ее край прочно ложится на фиксатор;
• для снижения вибрации желательно прикрутить ступень шурупами к фиксатору;
• еще большей монолитности добиваются сварив между собой ступеньки. Используют полоски металла шириной в 1-2 см. Их наваривают на расстоянии 5 см, друг от друга.

3. Поручни – это полезный, но не обязательный элемент. Они снижают полезное пространство лестницы и актуальны только в том случае, если высота составляет более двух этажей. Монтируются просто: в стену крепятся опоры, в которые вставляется перекладина поручня. Могут быть:

• деревянными,
• металлическими,
• кованными.

Дерево наиболее приятно на ощупь, но все зависит от общего стиля лестницы.

4. Декорирование – самый важный и кропотливый момент. По большому счету есть три классических стиля винтовых лестниц:

• замковый,
• прованс,
• ковка.

Замковый стиль уместен только в том случае, если сочетается с остальным интерьером. Для его реализации понадобятся полые ступени. Стены вокруг лестницы оформляются декоративным камнем. В качестве поручней используют периодический выступающие каменные элементы. Ступени лестницы заполняются сланцем или другим природным камнем. В качестве подложки используют фанеру. При выборе этого варианта важно сразу же подсчитать необходимую ширину уголка, камень должен на ¾ находится в ступени.

Прованс предполагает наличие дерева. По сути, это самый элегантный стиль, но он потребует достаточно много сил и времени. Загвоздка в том, что каждая деталь лестницы обшивается деревом. Для работы удобно использовать сосну. При помощи морилок, в последствии ей придается вид более благородных пород деревьев.

Как видно из названия, ковка предполагает наличие кованных элементов. Стиль этот достаточно дорогой, но смотрится эффектно. Для реализации необходимо нарисовать будущую лестницу и отнести эскиз в кузнечную мастерскую. Когда все элементы будут готовы, останется их только сварить.

Финальные штрихи

Металл достаточно грубый материал, поэтому после проведения сварочных работ останется множество дефектов, которые необходимо устранить:

• окалина,
• заусенцы,
• наплывы.

Окалина удаляется непосредственно после сварки. Для этого шву нужно дать остыть не менее пяти минут, а затем простучать его молотком. Делается для того, чтобы избежать появления ржавчины.

Заусенцы появляются в местах среза металла. О них легко порезаться, поэтому необходима шлифовка. Шлифуются не только заусенцы, но и все острые края.

Наплывы сварки возможны в том случае, если дуга не пошла с первого раза. Их также необходимо шлифовать. Полезной нагрузки не несут, а внешний вид портят.

Еще один немаловажный момент – это защита лестницы. Металлический каркас обрабатывают краской с эффектом антиржавчины, затем красят в нужный цвет. Даже, если все элементы будут спрятаны, красить необходимо.

__________________________________________________

Почитать еще:

Что читают сейчас другие:

trestusc.ru

Винтовая лестница своими руками: чертеж. Винтовые лестницы своими руками из металла, из дерева: чертежи, фото

Если вами будет обустраиваться винтовая лестница своими руками, чертеж предварительно обязательно должен быть подготовлен, это позволит осуществить работы, избежав ошибок. В качестве особенности такой конструкции выступает то, что ступеньки укрепляются радиально. Это касается реального или воображаемого центра. Если спроецировать лестницу на поверхность пола, то можно будет получить многоугольник или окружность. Может быть изготовлена винтовая лестница своими руками из металла, чертежи обязательно перед этим стоит рассмотреть. Выбирая такие конструкции, можете предпочесть одну из разновидностей системы. Таким образом, ступеньки могут опираться на центральную стойку и на поверхность стен по периметру. Они могут крепиться в других вариантах только на опорную стойку, которая располагается в центре. Ступеньки в некоторых случаях опираются на ограждение или гнутые тетивы, помимо прочего, они могут быть защемлены в опорной стойке.

Особенности изготовления

Если будет возводиться винтовая лестница своими руками, чертеж вам позволит произвести работы правильно. Вы можете позаимствовать тот или иной вариант из данной статьи. Подобные конструкции занимают незначительное пространство, например, при ширине ступеньки в 1 метр диаметр конструкции будет равен 2,2 метра, сюда включена и центральная опора. По факту конструкция будет занимать меньше 2 квадратных метров на поверхности пола. Конструируя изделие, можно придать ему разный угол наклона, наиболее часто он не превышает 45 градусов.

Что необходимо знать перед началом проведения работ

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Подготовка материалов

Если будет изготавливаться винтовая лестница своими руками, чертеж для нее вы можете рассмотреть, прочитав данную статью. Однако не менее важно ознакомиться с технологией проведения процесса и подготовить все необходимые материалы. Ограничиваться в выборе материала не стоит: подойдут твердые породы древесины, среди которых можно выделить клен, бук, а также дуб. Можно запастись профилированным или листовым металлом.

Проектирование лестницы

Конструкция должна быть лишена подступенка, который представляет собой вертикальный элемент, расположенный между соседними ступенями. Это позволит исключить соскальзывание ноги при передвижении. Ступень в средней части должна быть равна 20 см или больше. Надо признать, достаточно часто сегодня изготавливаются винтовые лестницы своими руками. Чертежи, фото помогут вам определиться с выбором конструктивных особенностей. Для того чтобы обеспечить надежность узла крепления ступеней, диаметр средней опорной стойки должен составить пять сантиметров или больше. Высота между ветками должна превышать рост человека, этот показатель эквивалентен двум метрам или больше. При этом не придется наклоняться при использовании подъемного механизма. Что касается полного поворота, то в нём должно быть не меньше 12 ступеней.

Особенности проведения расчета

Перед тем как изготавливать винтовые лестницы своими руками, чертежи подготавливаются мастерами, это позволяет исключать множество ошибок, справиться с которыми бывает очень сложно. Можете взять за основу параметры, которые представлены ниже.

Высота этажа, которая измеряется от поверхности пола первого до основания пола второго этажа, эквивалентна 3 метрам, при этом ширина лестницы равна одному метру. Диаметр стойки в данном случае эквивалентен 20 см. Теперь можно определить диаметр конструкции. Это цифра будет составлена из диаметра опорной стойки и двух ступенек, а точнее, их ширины. Таким образом, нужно будет произвести следующие расчеты: 2х1,0+0,2. В конечном итоге удастся получить значение, равное 2,2 м.

Когда изготавливаются винтовые лестницы своими руками, чертежи подготавливаются домашними мастерами, как правило, самостоятельно. Определив диаметр конструкции, необходимо начертить окружность. На следующем этапе рассчитывается радиус траектории передвижения. Для этого необходимо разделить на 2 диаметр опорной стойки, к которому следует прибавить ширину ступени. Расчет будет выглядеть следующим образом: (1+0,2)/2; необходимое значение эквивалентно 0,6 м.

Следующим шагом станет расчет количества ступеней, которое будет приходиться на 1 виток. Для этого длину траектории передвижения нужно разделить на ширину ступени. Конечное значение равно 18,84, тогда как расчет выглядит следующим образом: 2х3,14х0,6/0,2.

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно определить и высоту ступени. Высота витка должна быть разделена на 19 частей. Шаг между первой ступенью и последней ступенью витка должен быть больше высоты человека. Принять в расчет можно цифру, равную двум метрам, к этому значению нужно прибавить 5 см, это позволит получить высоту витка, расчет при этом выглядит таким образом: 2+0,05; в итоге получается значение, равное 2,05 м.

Определить высоту ступени можно по представленной ниже формуле: 2,05/19. Цифра после расчетов равна 0,11 м. Конечное количество ступеней будет равно 28 штукам: 3/0,11. Получится цифра, равная 27,3. Ее следует округлить.

Вы можете принять за основные следующие параметры лестницы. Высота подъема эквивалентна 300 см, диаметр — 220 см, внутренний диаметр — 20 см, общий угол поворота — 510 градусов, толщина каждой ступени — 5 см, высота ступени — 11, 1 сантиметра. Что касается угла ступени, то эта цифра равна 18,9 градуса, длина ступени – это 100 сантиметров.

Проведение монтажа

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно ознакомиться с технологией проведения процесса. Первоначально устанавливается и фиксируется стойка, которая располагается посередине. На следующем этапе вы можете начинать устанавливать ступени и распорные втулки. Мастеру необходимо зафиксировать верхнюю часть конструкции, а после укрепить перила и поручни. Если вами будет изготавливаться лестница, которая обладает консольным защемлением ступеней, то в качестве материала можно использовать бук. Все заготовки можно вырезать с помощью токарного станка, предназначенного для работы по дереву. Пригодится и ручной электрический инструмент. Если у вас в арсенале нет такого оборудования, то можно заказать подготовку деталей у мастера. Отвес позволит перенести точку угла проема на поверхность пола. Это будет начальная отметка для определения положения опоры. На основании пола необходимо изобразить линию, которая располагается параллельно проему, вырезанному в потолке.

Рекомендации по проведению работ

Когда изготавливается винтовая лестница из дерева своими руками, чертежи вам предстоит подготовить самостоятельно или заказать у профессионала. На следующем этапе на стальной сердечник нужно надеть цилиндрический элемент и стартовую ступень. По тому же принципу устанавливаются остальные элементы. После того как удалось собрать центральную стойку и ступени, следует зафиксировать верхнюю площадку. Далее устанавливаются стойки для перил. Стальной болт-сердечник проходит через две ступени и заканчивается несколько выше самой верхней ступени.

Заключительные работы

Вами может быть изготовлена винтовая лестница своими руками из металла, однако для этого необходимо обладать навыками работы со сварочным аппаратом. Если вы решили использовать древесину, то на последнем этапе можно произвести окрашивание. Для начала поверхность лестницы зачищается наждачкой, после очищается от пыли и покрывается морилкой.

Особенности изготовления металлической лестницы

Может быть изготовлена винтовая лестница своими руками из металла, чертежи таких конструкций могут составить профессионалы. Сборку системы необходимо начинать с монтажа центральной стойки. После этого надеваются втулки, а после — шайбы и сами ступени. После того как эта часть работы будет выполнена, ступени следует развернуть вокруг стойки на необходимое расстояние. Теперь наступает черед крепления кронштейнов. Верхняя ступень фиксируется на межэтажном перекрытии. Когда изготавливается металлическая винтовая лестница своими руками, чертежи позволят вам соблюсти технологию. На последнем этапе монтируются перила, а также поручни.

fb.ru

Проектирование винтовой лестницы из металла своими руками

Винтовые лестницы – особенности

Главное назначение такой конструкции – экономия места в условиях его дефицита. В остальном винтовые лестницы не отличаются преимуществами.

Винтовая лестница

Самым главным недостатком является движение по спирали, которое способно вызвать головокружение. Споткнувшись и упав на такой лестнице, человек пролетит до самого низа, это обусловлено центробежной силой. Кроме этого, изготовление частей винтовой лестницы представляет собой сложный процесс. Постоянная вибрация лестницы при перемещении, от которой избавиться полностью не представляется возможным, расшатывает элементы и приводит их в негодность.

Виды:

• Лестницы, состоящие из опорного столба и ступеней, крепящихся узкой частью к центру, а широкой к окружающим стенам.

  Винтовая лестница, крепящаяся к стене

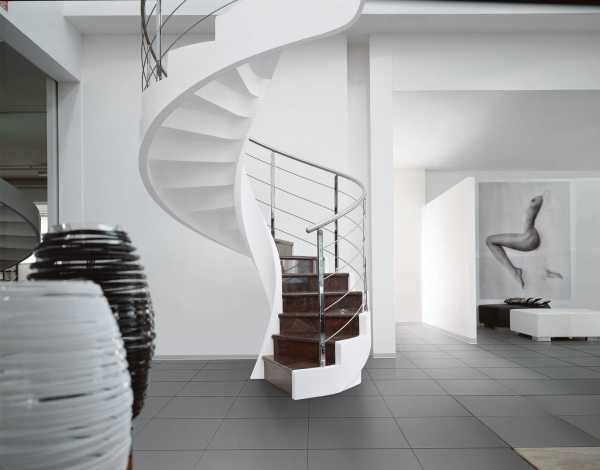

• Лестницы, чьи ступени заключены в опорный монолитный столб, их конструкция не предполагает крепление к стенам. Обычно такие конструкции являются декором в помещении и располагаются на достаточно больших пространствах.

  Винтовая лестница с монолитным основанием

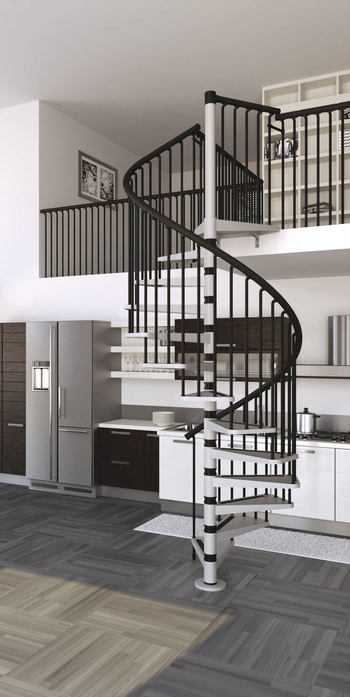

• Лестницы, имеющие в качестве центральной опоры толстостенную стальную трубу. Эта конструкция минимизирует вред вибраций.

  Винтовая лестница со стальной трубой

Проектирование винтовой лестницы из металла своими руками

Проект конструкции должен содержать следующие пункты:

• Место, где будет установлена лестница. Нельзя устанавливать винтовые лестницы в тех местах, где перепады температуры критические. Металл слишком хорошо проводит тепло, поэтому о нормальной эксплуатации лестницы в холод и жару можно позабыть. Нерекомендуемые места – это улица и котельные.
• Чертеж с указанным типом лестницы, с продуманной глубиной и высотой шага, а также шириной ступеней.

  Расчет ступеней винтовой лестницы

• Материал. Предпочтительно сделать плоскость ступеней деревянной – это разгрузит конструкцию, также по таким ступеням приятно ходить. Самым выгодным вариантом является покупка листа стали в 4 мм толщиной, из которого будут нарезаны все детали.

  Деревянная винтовая лестница

• Отметки о необходимых инструментах, а именно о болгарке, сварочном аппарате, дрели и перфораторе, дюбелях и анкерах, гаечных ключах, рулетке и уровне.

Как рассчитать спиральные лестницы

Ключевые обозначения:

• Н – полная высота лестницы от потолка до толщины перекрытия.
• Н1 – высота одного витка лестницы. Это то расстояние, на которое поднимается человек преодолевая одну спираль. Причем оно не может быть менее двух метров, так как при меньших значениях человек при подъеме будет ударяться о верхние лестницы.
• h – высота шага, оптимальное значение которого от 12 до 22 см.
• h2 – глубина ступени. В широкой части её значение должно быть от 25 см до 40 см, в узкой не менее 10 см.
• R – внешний радиус лестницы.
• R1 – радиус подъема. Эта линия располагается от края, примерно, на одну треть от основного радиуса. Значение при расчетах является наиболее важным. Ширина ступеней здесь должна быть самой удобной.
• r – радиус внутренней опоры.
• w – угол закручивания.

Расчет спиральной лестницы

Конкретные расчеты:

При определенных значениях высоту лестницы, ширины лестничного марша и угла закручивания можно рассчитать длину лестницы, количество ступеней и глубину проступи.

Количество ступеней можно узнать, разделив высоту лестницы на высоту одной ступени.

Длина лестницы по основной линии подъема вычисляется по этой формуле: L= 2ПR1, где R1=2\3R.

Полученную длину делят на количество ступеней, чтобы получить их глубину.

Минимальный внешний радиус, диаметр, размер проема

Диаметр лестницы должен быть меньше диаметра проема (не касается тех случаев, когда ступени опираются на стены).

Минимальный внешний радиус должен составлять 100 см.

Изготовление деталей лестницы

Будет представлено несколько способов, основное различие которых в цене.

Первый способ (дешевый):

1. Необходимо знать значение общей площади лестницы. Это величина получается перемножением ширины ступени в середине высоты ступеней количество ступеней.
2. Берутся несколько стальных листов толщиной 4 мм с учетом того, что один берется про запас. Помните про то, что при создании клинообразных ступеней возникает множество обрезков.

   Стальные листы для ступеней

3. Ступени вырезают по приготовленным замерам. Опорный столб сваривают из стальных обрезков, в итоге он получается квадратным.

   Опорный сварной столб для винтовой лестницы

4. Способом стоящим на голову выше по эстетичности является создание полых ступеней, которые можно заполнить деревом или коваными пластинами. Для этого берутся полосы стали шириной по 2 см, по 4 шт на бока и торцы ступеней. Они свариваются в уголки.

   Каркас винтовой лестницы

Второй способ (средняя стоимость):

• Обычная сталь подвержена чрезмерной и быстрой коррозии, поэтому желательно применение оцинкованной стали.

  Винтовая лестница из оцинкованной стали

• Наилучшим материалом в средней ценовой категории будет алюминий, лестница из которого будет очень легкой.

  Алюминиевая винтовая лестница

• Процесс создания деталей ничем не отличается от первого. Только алюминий и оцинкованная сталь требуют специальное сварочное оборудование.

Монтаж винтовой лестницы

Этот большой процесс делится на четыре этапа:

• Установка центрального столба
• Установка ступеней

  Установка ступеней винтовой лестницы

• Установка поручней

  Установка поручней винтовой лестницы

• Работы по оформлению лестницы.

  Оформление винтовой лестницы

Опорный столб при строительстве дома бетонируется в пол на 40 см, верхняя его часть закрепляется дюбелями. Если нет возможности забетонировать, используют дюбеля длиной 15 см.

Монтаж опорного столба в пол

Далее закрепляют ступени. Если их присоединяют не только к столбу, но и к стенам, то для начала подготавливают подпорки. Бруски размерами 5*5 см разрезают под ширину ступеней и прибивают на месте расположения ступени. С одной стороны, ступень приваривается к столбу, с другой кладется на брусок. Для снижения вибрации желательно прикручивать ступень на шурупы к брускам.

Установка ступеней

Установка поручней необязательный этап при монтаже лестниц, имеющих высоту менее 2 метров. Стоит помнить, что такие конструкции уменьшают полезное пространство лестницы. Материал поручней может быть деревянным или металлическим.

Деревянная винтовая лестница

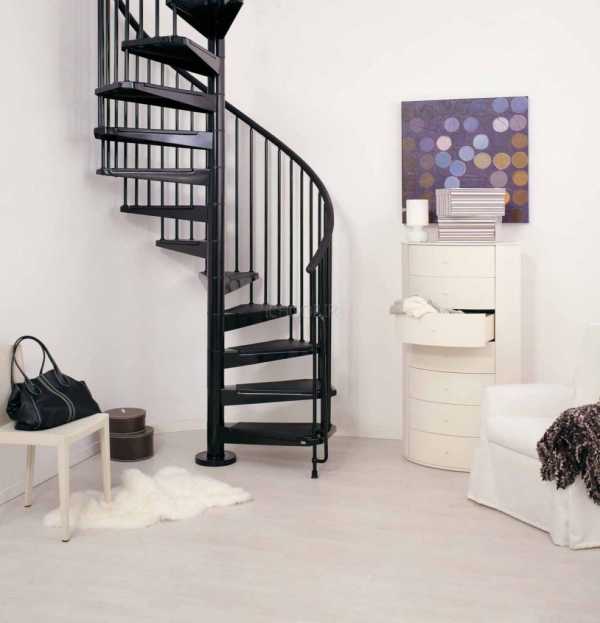

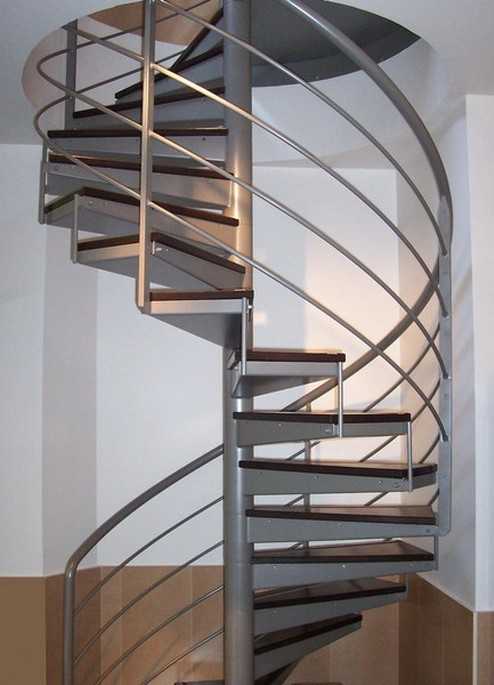

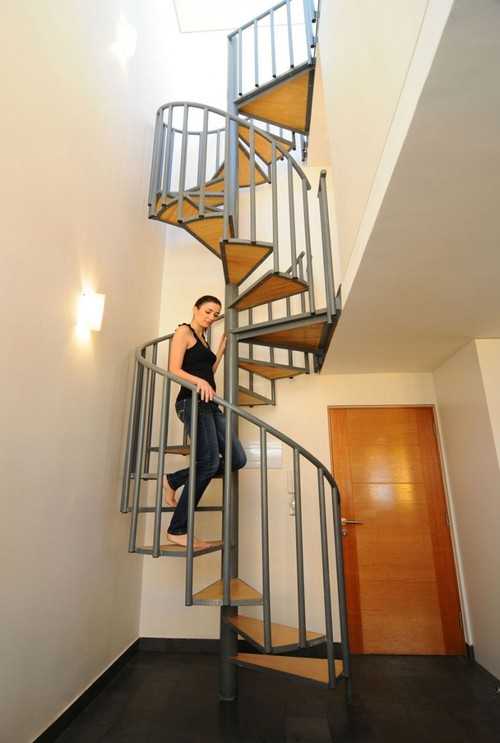

Металлическая винтовая лестница

Стилистика и финальные штрихи

У винтовых лестниц выделяют три основных стиля: замковый, прованс и ковка. Первый из них самый специфичный, он предполагает отделку стен камнем, заполнение ступеней сланцевыми породами, для подложки применяют фанеру.

Замковая винтовая лестница

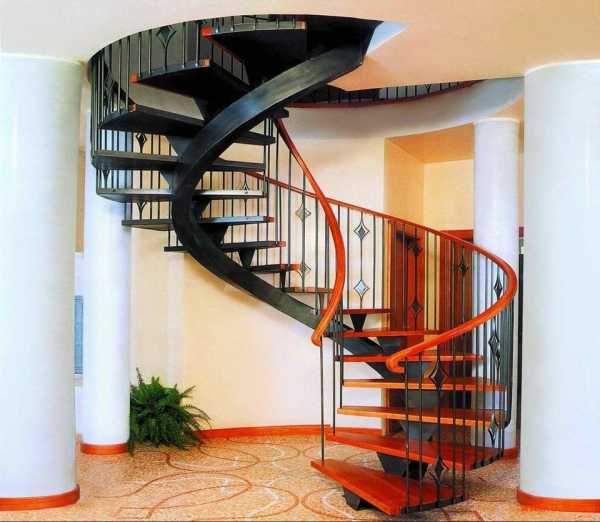

Кованая винтовая лестница

Стиль прованс предполагает обшивку всех элементов лестницы деревом.

Винтовая лестница в стиле прованс

Под финальными штрихами понимают удаление огрех при сварке, таких как окалина, заусенцы и наплывы. Окалину удаляют спустя пять минут после сварки простукиванием по шву молотком.

Заусенцы удаляются шлифовкой в обязательном порядке, потому как о них можно запросто порезаться. Наплывы удаляются аналогично.

Проектирование винтовой лестницы из металла своими руками, как рассчитать спиральные лестницы, программа расчета винтовых пар, минимальный внешний радиус, диаметр, размер проема – чертежи конструкции, обозначение лестницы на плане проекта

lestnicypro.ru
