Винтовой или центробежный насос для скважины: Какой насос лучше для скважины: погружной, поверхностный, винтовой или центробежный

7483

И при организации системы автономного водоснабжения частного дома, и при решении других инженерно-технических задач нельзя обойтись без использования насосов. Сегодня на рынке представлено множество разновидностей насосного оборудования, но наиболее востребованными – и потому наиболее популярными – являются винтовые и центробежные насосы.

Винтовые насосы отличаются от центробежных не только по конструкции и принципу действия, но и по особенностям эксплуатации. Эти особенности нужно обязательно учитывать, выбирая оборудование при проектировании системы. Потому в нашей статье мы проанализируем как плюсы, так и минусы насосов обоих типов.

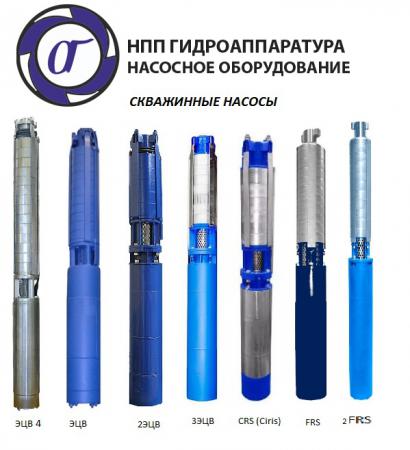

Скважинные насосы

Колодезные насосы

Циркуляционные насосы

Насосные станции

Дренажные насосы

Канализационные установки

Поверхностные насосы

Фекальные насосы

Автоматика для насосов

Комплектующие для систем водоснабжения

Центробежные насосы

Насосы центробежного типа относятся к самой популярной разновидности водоподъемного оборудования. Принцип их действия довольно прост:

• Внутри корпуса устройства (он может иметь самую разную конфигурацию) на валу закрепляется рабочее колесо.
• Рабочие колеса центробежных насосов могут быть как открытыми (крыльчатками), так и закрытыми. Конфигурация лопастей зависит от направления вращения, а также от мощности насоса и от материала, из которого изготовлено рабочее колесо.
• Вал с рабочим колесом приводится в движение электродвигателем. При этом в результате центробежной силы вода внутри насоса смещается к периферии рабочего колеса, а в центре создается разрежение – оно и обеспечивает всасывание следующей порции воды.
• Этот процесс продолжается непрерывно, пока вращаются рабочие колеса насоса, благодаря чему обеспечивается постоянное поступление жидкости в резервуар или в контур системы водоснабжения.

Насосы центробежного типа могут быть как одноступенчатыми, так и многоступенчатыми. Во втором случае несколько рабочих колес располагаются одно за другим, обеспечивая тем самым усиление всасывания.

Примером центробежного насоса в интернет-магазине «Альфатэп» может служить модель Unipump Eco Float-2.

Плюсы и минусы

Анализировать особенности эксплуатации центробежных насосов стоит, начиная с недостатков:

• Основной минус – чувствительность к качеству перекачиваемой жидкости. Постоянная перекачка воды с примесями может привести к повышенному износу рабочих колес, и насос быстро выйдет из строя.
• Еще одним недостатком можно считать высокую стоимость центробежных моделей. Впрочем, при необходимости можно найти бюджетный вариант!

Впрочем, плюсов у насосов центробежного типа гораздо больше, чем минусов:

• Высокая универсальность — насосы можно применять для работы с самыми разными жидкостями, для откачки воды из скважин, колодцев, отрытых резервуаров и т.д.
• Широкий ассортимент. Вы можете выбрать насосы под любую задачу и практически под любой бюджет.
• Хорошие эксплуатационные показатели – производительность, КПД, энергопотребление и т. д.
• Низкий уровень шума при работе.

Кроме того, современные модели центробежных насосов отличаются компактными размерами, что тоже часто рассматривают как серьезное преимущество.

Самые популярные товары раздела :

Все товары раздела

Винтовые насосы

Альтернативой традиционным центробежным насосам выступают винтовые устройства:

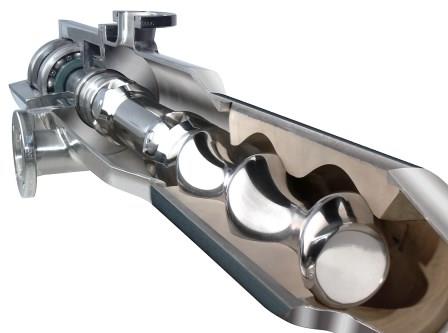

• Корпус насоса, изготовленный из металла, выступает в качестве емкости, в которой осуществляется перекачивание.
• Вместо рабочих колес за перемещение жидкости отвечает шнековый винт.
• При вращении винта (оно обеспечивается работой электродвигателя, а за стабильность отвечает комплекс подшипников) вода понимается по корпусу и поступает в шланг под нужным напором.

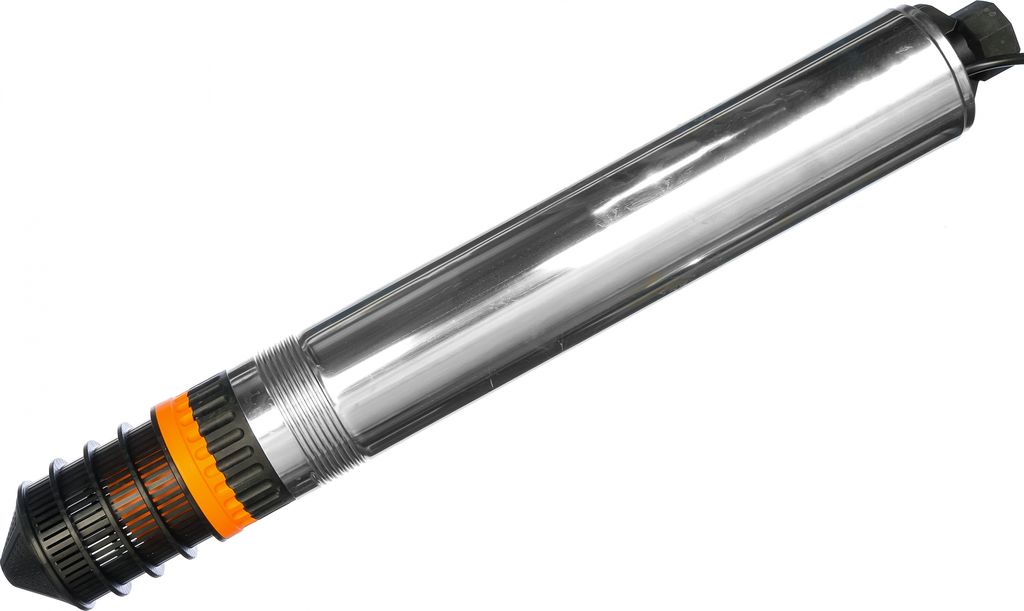

Примером устройства винтового типа может служить Акваробот ECO VINT 2-24, представленный в каталоге нашего интернет-магазина.

Преимущества и недостатки

У винтовых моделей есть вполне очевидные плюсы:

• Низкий уровень шума и малая вибрация. Отсутствие вибрационных воздействий позволяет использовать такие насосы даже в самых узких скважинах. Кроме того, снижается нагрузка на подвесную систему.
• Выравнивание давления. Шнековый винт вращается так, что вода поступает в трубы равномерно – отсутствие перепадов напора способствует увеличению ресурса труб и их соединений.
• Хорошая работа с загрязненной жидкостью. Это – главный плюс винтовых насосов по сравнению с центробежными. Если качество воды в скважине или колодце на вашем участке оставляет желать лучшего, то вместо центробежного насоса стоит поставить более долговечный и надежный винтовой.

К сожалению, значительное количество недостатков не позволяет назвать винтовые насосы универсальными устройствами:

• Увеличенные габариты. Конструкция насосов достаточно громоздка, потому при сравнимой мощности они будут значительно больше аналогичных центробежных моделей.
• Сложности с регулировкой перекачиваемого объема (обратная сторона стабильного напора). Увеличить или уменьшить объем поступления воды за счет изменения частоты вращения двигателя не получится!
• Быстрый выход из строя при работе «вхолостую». Перегреваются винтовые насосы практически сразу, а перегрев фатально сказывается на их работоспособности.
• Небольшой КПД (до 70%), который становится причиной повышенного расхода энергии при регулярной перекачке больших объемов.

В целом насосы центробежного типа заметно универсальнее винтовых – и это находит свое прямое отражение в ассортименте интернет-магазина. Но в ряде случаев будет оправдан именно выбор винтового насоса – например, такие устройства будут незаменимыми для перекачки воды из скважины, в которой содержится большое количество песка.

Чтобы детально разобраться в плюсах и минусах насосов обеих разновидностей и выбрать вариант, который подойдет для ваших условий, вам стоит проконсультироваться со специалистами компании «Альфатэп». Позвонив по контактному номеру 8 (495) 109-00-95, вы сможете получить все необходимые рекомендации – а также оформить покупку или заказать доставку/монтаж насосного оборудования.

• 24.11.2017 Камера сгорания газового котла: открытая или закрытая?
• Повышение давления с использованием автоматической насосной станции 23.11.2017

Похожие статьи:

Насосная станция или погружной насос? Что лучше?

Чугунный или пластиковый? Какой оголовок выбрать

Обратный клапан для скважинного насоса: принцип работы и можно ли обойтись без него

Каким насосом лучше откачать затопленный подвал?

Насосная станция Grundfos SCALA – решение проблем слабого напора в системе водоснабжения

Дренажные насосы Джилекс: надежные и неутомимые помощники

Самые популярные статьи

Какое давление должно быть в гидроаккумуляторе

Какие обогреватели не сжигают кислород и не сушат воздух?

Накопительные баки для воды

Винтовой или центробежный? Какой выбрать?

Как очистить воду на даче: выбираем лучший фильтр для воды из колодца

Автоматика управления насосами – обзор реле давлений

Когда винтовой насос лучше центробежного?

Насосные технологии продолжают развиваться, и все больше и больше специализированных насосных систем доступны для конкретных применений. Центробежные насосы уже много лет являются стандартом для многих отраслей промышленности. Однако все больше и больше операторов ищут винтовые насосы для работы с определенными материалами.

В центробежных насосах используется конструкция крыльчатки, которая отлично подходит для приложений с высокой пропускной способностью и водоподобных жидкостей, которые необходимо перекачивать через трубопроводные сети с переменным расходом. С их инженерными принципами легко понять, почему так много операторов зависят от центробежных насосов для различных распространенных приложений обработки жидкости. Тем не менее, все мы знаем, что разные насосы часто лучше подходят для разных работ.

Винтовые насосы становятся все более популярными в определенных отраслях, где стандартные центробежные насосы просто не обеспечивают желаемую скорость потока и энергоэффективность, или у них возникают проблемы с перекачиванием высоковязких жидкостей и других материалов, производительность которых снижается.

Двухвинтовые и трехвинтовые насосы имеют объемную конструкцию, которая оказалась более универсальной и надежной для определенных применений, особенно в таких отраслях, как химическая, нефтехимическая и нефтегазовая, где вязкость часто является проблемой для центробежных насосов.

Операторы часто полагаются на центробежные насосы из-за их знакомства. Это насосы, с которыми они привыкли работать, и они находят способы адаптировать их к различным требованиям производительности. Они знают, как работают центробежные насосы, и адаптировали свои процессы, чтобы перекачивать то, что им нужно перекачивать. Мы часто видим заводы по переработке нефти, которые смешивают или нагревают сырую нефть, чтобы снизить вязкость, прежде чем она пройдет через систему центробежных насосов. Это обычная практика, но это может быть ненужным шагом. Что, если бы вы могли исключить стадию нагрева или смешивания, просто установив насосную систему, которая будет лучше справляться с вязкими сырыми жидкостями?

Правда в том, что центробежные насосы редко работают с максимальной эффективностью (BEP), потому что они адаптируются, настраиваются и используются для приложений, для которых они могут не подходить идеально. Между тем, винтовые насосы могут обеспечить желаемую производительность для перекачки высоковязкой жидкости без необходимости идти на другие жертвы.

Винтовые насосы содержат несколько винтов, которые взаимодействуют друг с другом при вращении, образуя герметичную полость внутри корпуса насоса. По мере вращения винтовых приводов жидкость равномерно и постоянно перемещается через насос. Он создает стабильный по объему расход, на который не влияет давление или вязкость насоса, которые могут замедлить работу центробежного насоса.

Некоторые преимущества винтовых насосов включают:

• Универсальность при различных расходах, давлениях, типах жидкостей и вязкости
• Постоянный расход
• Высокий объемный КПД
• Регулируемый выход
• Низкие внутренние скорости или допуски для увлекаемых газов
• 32 воздух
• Плавная и бесшумная работа
• Очень низкая пульсация
• Характеристики самовсасывания
• Снижение механической вибрации

DXP Cortech работает с некоторыми ведущими мировыми производителями винтовых насосов. У нас есть отличные винтовые насосы от таких компаний, как INOXPA и Circor IMO. Эти винтовые насосы могут использоваться для широкого спектра жидкостей, поэтому важно найти правильный насос для ваших конкретных потребностей в перекачке жидкости.

Свяжитесь с DXP Cortech сегодня, чтобы узнать больше о преимуществах винтовых насосов и решить, подходит ли они для вашей промышленной деятельности. Позвольте нам помочь вам выбрать, установить и обслуживать лучший насос для работы!

Винтовой центробежный насос XCS | Винтовой центробежный насос Hayward Gordon

Перейти к навигации Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

• Хром
• Фаерфокс
• Пограничный браузер Internet Explorer
• Сафари

Винтовой центробежный насос Hayward Gordon XCS сочетает в себе преимущества винтового насоса с преимуществами центробежного насоса. В результате получился уникальный насос, который эффективно перекачивает различные густые шламы, крупные или тягучие твердые частицы, жидкости, чувствительные к сдвигу, а также более деликатные материалы.

ПРИНЦИП РАБОТЫ

В насосе XCS используется рабочее колесо с одной лопастью и двумя гидравлическими секциями. Передняя часть действует как поршневой винт, мягко втягивая жидкость в насос. Одна лопасть ускоряет жидкость через винтовую секцию в секцию центробежного насоса, где создается напор. Длинное одноканальное рабочее колесо обеспечивает высокий расход при относительно низком общем динамическом напоре.

КОНФИГУРАЦИИ НАСОСА

Винтовой центробежный насос XCS доступен в следующих монтажных конфигурациях:

• Горизонтальный сухой колодец
• Вертикальная сухая яма
• Погружной
• Погружной

Запросить предложениеЗапросить запчасти

Преимущества

Высокая эффективность

Комбинация винтового и центробежного действия обеспечивает плавный поток, низкую турбулентность и минимальные гидравлические потери. Это напрямую приводит к снижению затрат на электроэнергию за счет снижения энергопотребления.

Работа без засорения

Конструкция с большим открытым каналом позволяет перекачивать материал без ограничений или резких изменений направления. Нет открытых лезвий или краев, за которые могут зацепиться твердые частицы. Техническое обслуживание из-за засорения практически исключено.

Износостойкая конструкция

Проверенная конструкция зажимного типа Hayward Gordon устраняет необходимость в просверливании и нарезке отверстий на компонентах мокрой части. Это позволяет производить конструкции из различных твердых металлов, включая Ni-Hard и железо с высоким содержанием хрома.

Также предлагается с регулируемой снаружи всасывающей трубкой, которая позволяет удобно регулировать внутренние зазоры для компенсации износа. Эти преимущества XCS обеспечивают длительный срок службы в абразивных средах.

Кривая мощности без перегрузки

Требования к мощности линейки насосов Hayward Gordon XCS относительно постоянны по сравнению с насосами других конструкций. Во многих случаях энергопотребление фактически падает с увеличением емкости. Перегрузка двигателя не произойдет, если мощность увеличится из-за вставной головки.

Таким образом, снижаются капитальные и эксплуатационные затраты за счет отсутствия необходимости покупать и эксплуатировать двигатели увеличенного размера.

Низкий NPSH Требование

NPSHR (требуемый чистый положительный напор на всасывании) насосов Hayward Gordon XCS чрезвычайно низок по сравнению с другими центробежными насосами. Всасывающий эффект винтовой секции крыльчатки позволяет насосу перекачивать густые шламы, горячие жидкости и жидкости, близкие к их давлению паров, без затрат на строительство приподнятого источника жидкости.

Мягкое перекачивание

Гладкий, не турбулентный путь потока и большой открытый канал от всасывания до нагнетания в насосе XCS позволяют мягкому или чувствительному к сдвигу материалу аккуратно проходить через насос без повреждений. Фрукты, овощи, флокулянты, кристаллические суспензии и даже живая рыба легко обрабатываются.

Крутая кривая производительности

Крутая кривая напор-напор означает, что резервный напор доступен для поддержания движения густых жидкостей, даже если консистенция ила увеличивается. Поступательное вытеснение винтовой секции и низкий показатель NPSHR означают, что насосы XCS способны создавать всасывание, необходимое для перемещения этих жидкостей.

Посмотреть в действии

Дополнительные ресурсы

Технические характеристики

• Спецификация XCS — монтаж на основании

• Спецификация XCS — конструкция тандемного уплотнения

• Спецификация XCS — погружной

• Спецификация XCS — погружной

Брошюры

• Брошюра XCS

• Брошюра XCS (конструкция тандемного уплотнения)

• Брошюра о погружных насосах для работы с твердыми частицами

Руководства по эксплуатации и техническому обслуживанию

• Руководство по эксплуатации и техническому обслуживанию XCS

• Руководство по эксплуатации и техническому обслуживанию XCS (конструкция тандемного уплотнения)

• Руководство по эксплуатации и техническому обслуживанию погружных XCS

XCS в сравнении с незасоряющимся насосом Артикул

• Сравнение винтового центробежного насоса XCS и незасоряющегося насоса Статья

Видео

Отрасли и области применения

Винтовой центробежный насос Hayward Gordon XCS может применяться для удовлетворения потребностей в перекачивании для множества применений в различных отраслях промышленности.

Общие области применения насосов XCS:

• Муниципальные осадки (УЗВ, ВАС, переработанный осадок)
• Фрукты и овощи
• Мясо и живая рыба
• Углеродная суспензия
• Смолы
• Масса целлюлозы

Винтовой центробежный насос XCS обладает уникальными технологическими преимуществами, которые хорошо подходят для перекачки муниципального шлама.

Такие услуги, как возврат активного ила (RAS), отработанный активный ил (WAS) и рециркуляция сброженного ила, часто включают короткие участки трубопровода с относительно небольшим статическим напором, что приводит к низкому общему динамическому напору (TDH). Требуемые потоки могут быть особенно высокими, когда резервуары рециркулируются или смешиваются. Это гидравлическое требование высокого расхода/низкого напора трудно обеспечить с помощью обычных центробежных «незасоряющихся» насосов, но они очень близко соответствуют рабочим характеристикам винтового центробежного рабочего колеса.

Твердые частицы, такие как тряпки, волосы и/или скопления волокнистого материала, часто встречаются в применениях УЗВ, ВАС и сбраживаемого осадка. Этот материал цепляется за передние кромки обычных «незасоряющихся» крыльчаток, вызывая дисбаланс и возможное засорение. Для прохождения таких твердых частиц винтовые центробежные рабочие колеса оснащены одной спиральной лопастью, которая создает один большой гладкий проход без резкого изменения направления жидкости. Специально разработанные режущие канавки также гарантируют, что любой материал, попавший в тесный зазор между рабочим колесом и конусом, будет срезан и повторно введен в поток.

При использовании некоторых шламовых систем могут наблюдаться колебания концентрации твердых частиц (обычный диапазон составляет 2-7%). В этих обстоятельствах необходимо учитывать изменения доступного NPSH, TDH и потребляемой мощности, которые могут привести к таким проблемам, как кавитация, потеря потока и перегрузка двигателя соответственно. Положительное вытесняющее действие «винтовой» секции рабочего колеса действует как индуктор, который обеспечивает очень низкий требуемый NPSH. Винтовые центробежные насосы также имеют крутые кривые напора и производительности, которые обычно не вызывают перегрузок при заданной скорости, что делает их производительность относительно нечувствительной к изменениям TDH. Эти конструктивные характеристики делают винтовые центробежные насосы чрезвычайно приспособленными к различным условиям шлама.

Устойчивость к абразивному износу часто является проблемой для насосов, предназначенных для перекачки шлама. Чтобы противостоять истиранию, все компоненты мокрой части, включая; рабочее колесо, корпус и всасывающий конус могут быть изготовлены из износостойких материалов, таких как высокохромистое железо с минимальной твердостью 450 BHN. Особенно важно поддерживать малые рабочие зазоры насоса для обеспечения оптимальной производительности. Чтобы поддерживать оптимальные зазоры, зазоры рабочего колеса XCS можно регулировать снаружи на винтовых центробежных насосах без необходимости отсоединения трубопровода или снятия насоса.
