Вихревой скважинный насос – обзор: преимущества и недостатки

Среди всего насосного оборудования, которое используется для подъёма воды из скважин, вихревые насосы занимают достаточно обособленную нишу. Это обусловлено и спецификой их конструкции, и ограничениями в применения, и — не в последнюю очередь – высокой стоимостью.

Давайте разберемся с принципом работы вихревых насосных установок и проанализируем их сильные и слабые стороны.

Конструкция и принцип работы

Насосы, используемые при скважинном водоснабжении, внешне очень схожи – все они производятся в виде длинных цилиндров относительно небольшого диаметра. Это позволяет размещать устройство внутри обсадных труб скважины, и при этом обеспечивает достаточное внутренне пространство для рабочих элементов.

При всей внешней схожести насосы для скважин отличаются по принципу действия. По этому признаку можно выделить такие основные группы:

⦁ вибрационные;

⦁ центробежные;

⦁ винтовые;

⦁ вихревые.

Последняя разновидность – вихревые скважинные насосы – способна выкачивать жидкость из скважины под большим напором. Обеспечивается это особенностями конструкции насосной части:

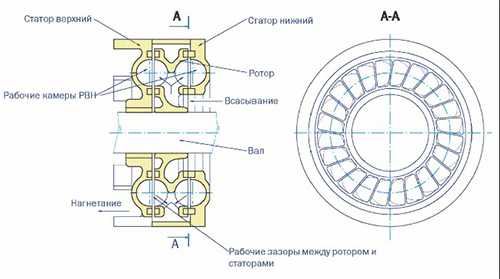

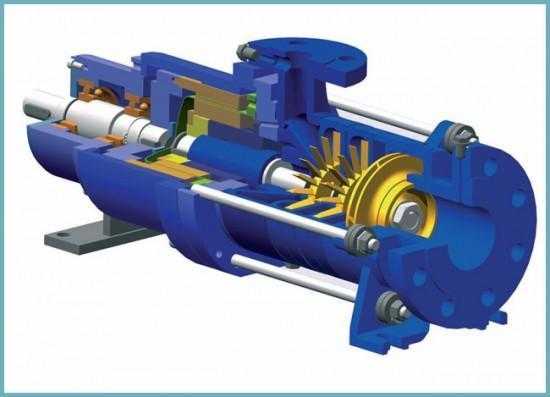

⦁ Основной элемент вихревого насоса – это рабочее колесо, расположенное внутри цилиндрического корпуса. Рабочие колеса вихревых насосов оснащаются лопатками, (наклонными или радиальными): их размер подбирается с таким расчетом, чтобы зазор со стенками корпуса был минимальным.

⦁ Рабочие колеса устанавливаются на валу, который вращается за счет работы электродвигателя. При вращении колес вода всасывается внутрь устройства, перемещается по рабочим камерам и под давлением выбрасывается в трубопровод, подающий жидкость на поверхность.

⦁ Главная особенность вихревых насосов – направление потока жидкости. Вода, поступающая в во всасывающий патрубок, двигается не прямо, а по спирали.

Вначале небольшая порция попадает в пазы рабочего колеса и двигается к центру устройства. После этого в результате центробежного усилия вода разгоняется и от центра перемещается к периферийной части. Это ускорение и обеспечивает повышение давления, с которым жидкость поступает в выводящий патрубок.



В зависимости от конструкции рабочих колес устройства делятся на открыто-вихревые и закрыто-вихревые. У каждой группы есть свои особенности функционирования.

⦁ Следующая порция воды всасывается в пространство между лопатками автоматически, за счет падения давления в полостях рабочего колеса.

⦁ Вихревой эффект усиливается за счет конфигурации лопастей: за один оборот колеса описанные процессы многократно повторяются, и напор значительно возрастает.

Если совсем просто, то внутри корпуса насоса за счет вращения колес особой формы возникает водяной вихрь (отсюда и название насосов). Вода в вихре разгоняется, и потому поступает в систему под достаточно высоким давлением.

Оценка вихревых насосов

Достоинства

Вихревое оборудование для систем скважинного водоснабжения отличается такими преимуществами:



⦁ Повышенный напор подачи воды. По сравнению с центробежными насосами, такими как Unipump Mini Eco-3 и др. у аналогичного по размеру и мощности вихревого насоса напор будет выше в 6 – 8 раз. Если нужно обеспечить подачу под большим напором из скважин малого диаметра, то это преимущество становится буквально неоценимым.

⦁ Эффективный подъем жидкости с больших глубин. Этот плюс напрямую связан с предыдущим: вихревой механизм создает напор, достаточный для перемещения жидкости на несколько десятков метров.

⦁ Самовсасывание, которое обеспечивается не только оптимальным расположением водозаборных отверстий, но и самим процессом перекачки жидкости.

⦁ Способность создания напора даже при попадании воздуха в рабочую камеру. Для скважинных насосов эта особенность не очень актуальна, но при уменьшении уровня жидкости в водоносном горизонте может сильно выручить.



Недостатки

Увы, для вихревых насосов характерны и определённые минусы, и потому этот тип оборудования нельзя считать универсальным:

⦁ Относительно низкий КПД. У бытовых моделей скважинных насосов этот показатель находится на уровне 35–47%. Потери энергии при работе вихревого насоса будут ощутимыми, потому использовать агрегаты большой мощности не слишком выгодно.

⦁ Чувствительность к качеству воды. Конструкция рабочих колес и внутренних камер для перемещения жидкости предполагает работу только с чистыми жидкостями минимальной вязкости. Это означает, что даже небольшое количество песка или других примесей крайне отрицательно скажется и на производительности, и на ресурсе насоса.

⦁ Сильный износ. Лопасти рабочих колес располагаются таким образом, чтобы зазор между ними и стенками камеры был минимальным. Из-за этого даже эпизодическое попадание песка либо другого абразива в воду приводит к истиранию поверхностей. На ранних этапах последствия будут практически незаметными, но чем дальше зайдет процесс, тем выше будет вероятность поломки.

⦁ Стоимость. В этом сегменте есть и не слишком дорогие модели, но высокие требования к точности изготовления и сборки накладывают свой отпечаток на ценовую политику. Так что если хотите приобрести качественный и надежный вихревой насос – готовьтесь платить.

Вывод

Специфичность вихревых насосных установок вполне очевидна. Использовать их целесообразно не везде, а в первую очередь там, где нужно обеспечить максимальный напор при минимальном размере самого насосного оборудования и достаточно скромных затратах энергии. В этой нише вихревые скважинные насосы существенно превосходят устройства другого типа.

Там же, где есть риск попадания в воду песка, глины или абразивных гранул, от применения вихревых устройств стоит отказаться: все равно они довольно быстро выйдут из строя из-за повышенного износа.



Разобраться в нюансах подбора насосного оборудования для скважин и получить консультации, необходимые для выбора конкретной модели, вы можете, обратившись в компанию «Альфатэп». Достаточно позвонить по контактному номеру 8 (495) 109-00-95 – и вам не только помогут определиться, ответив на все возникающие вопросы, но и оформят заказ, а при необходимости – организуют доставку и монтаж приобретенного оборудования.

alfatep.ru

Вихревые насосы для скважин – особенности устройства, конструкция, монтаж

Поднять воду из скважины, подать ее для полива огорода или орошения сада, увеличить напор в автономной водопроводной сети помогут вихревые насосы погружного типа, относящиеся к динамической группе насосного оборудования. Их действие основано на силах трения, принципе самовсасывания и обмене энергией между перекачиваемой жидкостью и вторичным потоком воды. Механическая энергия привода посредством множественных вихрей преобразуется в энергию потока, за счет чего появляется требуемый напор.

Особенности устройства

Одним из видов оборудования, предназначенного для скважин, являются вихревые насосы. Их рабочий орган представляет собой колесо с периферийно расположенными радиальными лопатками закрытого или открытого типа. Такая особенность размещения элементов способствует радиально-винтовому движению воды от всасывающего патрубка к выходному отверстию с постепенным повышением давления перекачиваемой жидкости. При этом в напорном трубопроводе не возникает каких-либо пульсаций. Вода поступает равномерно и стабильно.

Рабочая жидкость, посредством колеса, из внутренней части канала подается в его наружную часть. В результате образуется продольный вихрь. Поднимаясь по каналу, вода выходит через верхний патрубок под давлением. Многоступенчатое исполнение позволяет выпускать модели с увеличенным напором.

Вихревой насос обладает существенным преимуществом – при небольшой подаче воды он способен создать достаточно высокое давление.

Подобное свойство дает возможность устанавливать вихревые насосы в скважины с малым дебитом. Но следует учитывать, что такое оборудование быстро выходит из строя при наличии в перекачиваемой среде абразивных частиц. Поэтому в загрязненных условиях следует использовать другие насосы, оснащенные, к тому же, специальными фильтрами.

Вихревой насос для скважин обладает еще несколькими преимуществами:

• способностью самовсасывания;
• отсутствием требования заливать внутрь воду перед пуском;
• небольшими габаритами, позволяющими устанавливать насос в скважины диаметром 100мм.

Но все достоинства оборудования может перечеркнуть сравнительно невысокий КПД. Максимальный показатель не превышает 45 процентов, тогда как реальный коэффициент обычно составляет около 30 процентов. Центробежный насос для скважин дает лучшие результаты (в 2-3 раза), да и производительность у него выше. Но при равных диаметрах рабочих колес, вихревой тип установок может обеспечить значительно больший напор воды, в некоторых случаях – до 7 раз.

Погружные насосы вихревого типа опускают в скважины на глубину до 30 метров, контролируя, чтобы они не опирались на дно скважин и располагались ниже уровня воды. Температура жидкой среды не должна превышать 35 градусов, иначе не будет происходить охлаждение перегретого корпуса. Максимальная высота подъема струи составляет 100 метров.

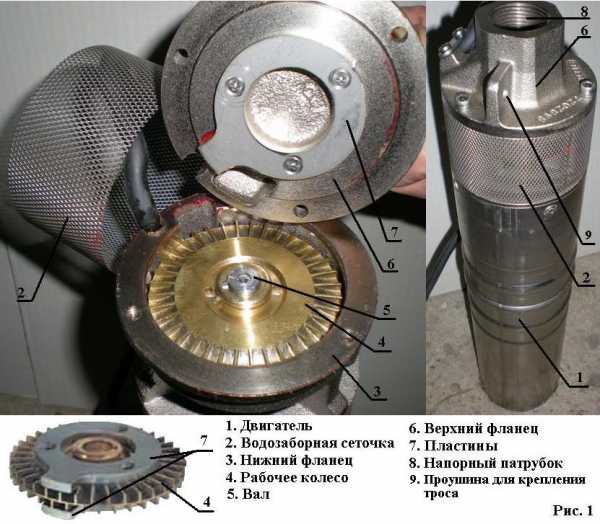

Конструкция

Вихревой насос для водных скважин имеет несколько основных узлов:

• асинхронный электродвигатель – расположен в нижней части и закрыт кожухом;

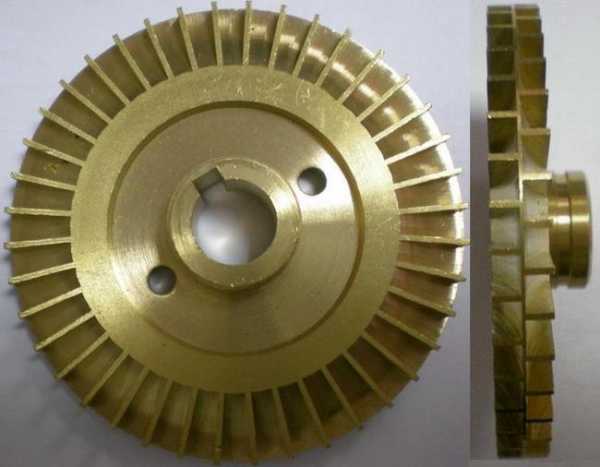

• рабочее колесо из латуни или бронзы с радиальными лопатками, расположенными на периферии;
• фланцы – верхний и нижний;
• вал из нержавеющей стали;
• пластины – верхнюю и нижнюю;
• водозаборную сетку из нержавейки;
• напорный патрубок.

Верхний фланец, являющийся одновременно корпусом, совмещен с напорным патрубком, благодаря которому насос подключается к трубопроводу. Здесь же располагаются проушины, предназначенные для спуска оборудования в скважины и, соответственно, его изъятия. Фланец изготавливается из чугуна или латуни.

Вихревой насос с двигателем соединен при помощи нижнего фланца.

На вал насаживается колесо посредством механического торцевого уплотнения. Неподвижная часть соединения выполняется из керамики и резины, а подвижная – из графита и нержавейки. С обеих сторон колеса располагаются фиксирующие пластины.

Вихревые насосы, устанавливаемые в скважины, выпускаются двух типов:

• закрытого – размер укороченных лопаток соответствует сечению канала. Вода попадает в периферийные ячейки, после чего центробежной силой выталкивается в основной канал. Затем она возвращается назад, но уже в другие полости. В результате происходит вихревое перемещение жидкости;
• открытого – вода проходит между лопатками. Далее попадает в канал и на заключительном этапе оказывается в напорном патрубке.

Монтаж

До начала установки насоса потребуется обследование скважины, а именно – проверка ее геометрических параметров:

• вертикальности;
• прямолинейности;
• стабильности сечения.

Для этого берут отрезок трубы, размеры которого буквально на 5-6мм превышают диаметр и длину приобретенного насоса. Шаблон постепенно погружают в скважину, выявляя скрытые глубинные дефекты. Обнаруженные искривления и различные сужения исправляют.

Насосы перед установкой в скважину рекомендуется проверять на предмет заеданий, люфтов и т.д.

После подготовительных мероприятий приступают к основному этапу работ:

• привязывают крепежный трос к проушинам на корпусе насоса;
• присоединяют напорный трубопровод к верхнему патрубку;
• фиксируют сетевой кабель с небольшим провисанием к установленным трубам. Хомуты крепят на расстоянии не более двух метров;
• опускают подготовленную конструкцию в скважину;
• подключают электропитание.

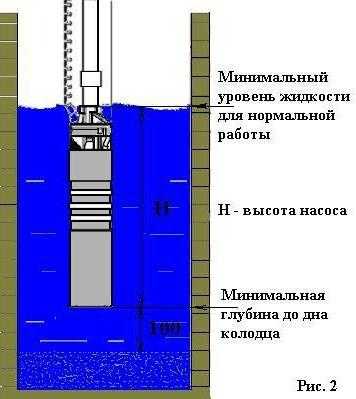

При монтаже следует учесть, что насосы не должны доставать до дна. Минимальное расстояние составляет 100мм. В этом случае донный песок или ил засасываться в водозаборную сетку не будет. В то же время, вода в скважине должна покрывать насос, иначе он быстро выйдет из строя.

Эксплуатация

Вихревые насосы не требуют специального обслуживания, но нуждаются в правильной эксплуатации. Попадание песка внутрь камеры приводит к неисправности, поэтому загрязненные жидкости из заиленных скважин перекачивать не рекомендуется.

Результатом износа оборудования является, прежде всего, снижение напора.

Избавиться от возможного заклинивания колеса поможет периодическая прокачка неиспользуемого оборудования. Длительно не эксплуатируемые насосы перед запуском требуют проверки и диагностики. Поврежденные кабели следует менять исключительно в сервисных центрах, также как и ремонтировать неисправные насосы.

И еще! В качестве подвески использовать электрические кабели категорически запрещается. Для этого следует приобрести крепежный трос!

semidelov.ru

Скважинные насосы Вихрь: СН 90, 50, 60

Содержание

Скважинные насосы применяются для обеспечения водными ресурсами жилых и производственных помещений. Они функционируют на большой глубине с полным погружением в воду свыше 50 метров. Мощная силовая установка позволяет подавать воду бесперебойно из скважин и глубоких колодцев. Отечественным примером с высоким качеством являются скважинные насосы Вихрь.

Принцип действия и виды насосов Вихрь

Различием между погружными насосами Вихрь служит принцип закачки воды в устройство. По этому признаку выделяются:

• центробежные;
• винтовые;
• вихревые аппараты.

Центробежный глубинный насос поднимает питьевую воду с глубины до 50 метров. При этом, он справляется с концентрацией песка до 180 грамм на кубический метр. Устройство довольно мощное и обеспечивает бесперебойную подачу воды. К таким насосам относится «Вихрь СН-50Н».

Устройство скважинного насоса Вихрь

По своему устройству центробежный погружной электронасос напоминает улитку. Он состоит из цилиндрического корпуса и электропривода. К приводу подсоединен винт с широкими изогнутыми лопастями. При погружении насос свободно пропускает воду внутрь корпуса и она заполняет все пространство между лопастями.

После этого активируется электропривод, который интенсивно раскручивает винт. Вода винтом выталкивается из пространств между лопастями к внутренней поверхности стенок корпуса. Тут располагается отверстие, которое соединяет корпус и трубопровод. В результате образуется разница в давлении, которая заставляет воду подниматься вверх.

На аппаратах такого типа установлены специальные терморегуляторы, которые, в случае перенагрузки электропривода, отключают его.

Винтовые насосы поддерживают напор воды при погружении в скважину или колодец с глубиной до 100 м. При этом, глубина погружения устройства от поверхности воды не должна превышать 35 м. Конструкция аппарата позволяет работать с водой, концентрация песка в которой не превышает 250 грамм на кубический метр.

Состоит винтовой электронасос для скважины из тонкого цилиндрического корпуса, соединенного с электрической силовой установкой. Внутри корпуса расположен винтовой механизм, состоящий из стального ротора (винта) и резинового стратора (внутренняя резиновая прокладка корпуса с ребрами). В результате погружения на глубину, вода подается в камеру винтового механизма.

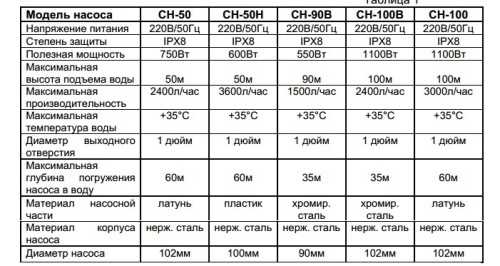

Технические характеристики погружных насосов «Вихрь»

Под действием электропривода, внутренний винт оборачивается внутри стратора. Соприкасаясь вместе, пара трения образует герметичные пространства, которые поддерживаются до выброса воды в трубопровод. Следующая порция воды усиливает давление и выбрасывает водную массу еще выше.

Такой принцип действия используется на аппаратах «Вихрь СН-90В» и «Вихрь СН-100В».

Вихревой электронасос подходит только для водоемов с низким содержанием песка. Его максимальная концентрация не должна превышать 40 грамм на кубический метр. Состоит такое устройство из круглого плоского корпуса с двумя патрубками и диском внутри. Работу обеспечивает электрический двигатель.

При погружении, через впускной патрубок попадает вода в камеру с диском. Приводимый в движение электродвигателем, диск с лопатками создает вихревой поток воды вдоль стен корпуса. После этого она под действием центробежной силы выталкивается в выпускной патрубок.

К такому классу относятся «Вихрь СН 100» и более производительная модель «Вихрь СН-50».

Скважинный насос Вихрь ДН-550Н

к меню ↑

Модельный ряд скважинных аппаратов типа «Вихрь»

По своим рабочим качествам и сфере применения выделяются такие скважинные насосы «Вихрь»:

• сн-50Н;
• сн-60В;
• сн-90В;
• сн-100В.

Аппарат «Вихрь СН-50 Н» рассчитан на выкачку водных ресурсов из скважин и шурфов, глубина которых не превышает 50 метров. При этом бурение отверстий водоема должно быть не меньше 10 см. Устройство подходит для работы с водой без примесей. В средне и сильнозагрязненных водоемах быстро приходи в негодность. Выполнен аппарат из хромированной стали. Оснащен терморегулятором с системой принудительного отключения.

Модель имеет следующие технические характеристики:

• вода внутрь попадает через нижние отверстия;
• номинальная мощность достигает 600 Вт;
• напор сохраняется до высоты – 50 м;
• работает с жидкостями до + 35 градусов;
• производительность устройства 60 л/мин.

При использовании скважинного насоса сн 60в можно поднимать воду из водоемов и скважин с глубиной до 60 метров и диаметром до 100 мм. В системе используется винтовой принцип подачи воды. Выполнен из нержавеющей стали. Подходит для воды с примесью абразивных материалов не выше 40 грамм на кубический метр.

Вибрационный насос Вихрь ВН-15В

Технические характеристики устройства имеют такой вид:

• для закачки воды используется верхний впускной канал;
• рабочая мощность составляет 370 Вт;
• оптимальная глубина работы 50-60 м;
• температура воды не должна превышать 35 градусов;
• объем выкачиваемой воды составляет 25 л/мин.

Глубина погружения скважинного насоса Вихрь сн 90в значительно выше предыдущих моделей и составляет 90 м. Для более легкого погружения в скважину и извлечения стальной хромированный корпус оборудован специальными зацепами, к которым крепится трос или веревка. Оптимальное расстояние от поверхности водной массы до устройства – 35 м. При более глубоком размещении осуществляется негативное давление на узлы механизма.

Рабочие качества скважинного насоса Вихрь сн 90b:

• проход воды осуществляется через верхние каналы;
• потребляемая мощность в пределах 550 Вт;
• оптимальная глубина выкачки – 90 м;
• устройство работает температурой жидкостей до 35 градусов;
• производительность – 25 л/мин.

С помощью насоса Вихрь сн 100в можно выкачивать водные массы из шахт, глубоких шурфов и скважин. При этом сечение отверстия должно быть не меньше 120 мм в диаметре. Как и предыдущая глубинная модель, СН 100В оборудован дополнительными кольцами-зацепами, которые позволяют более безопасно использовать устройство при погружении. Корпус выполнен из нержавеющей и, частично, хромированной стали. Оснащен термореле с возможностью отключения в случае слишком высокой нагрузки.

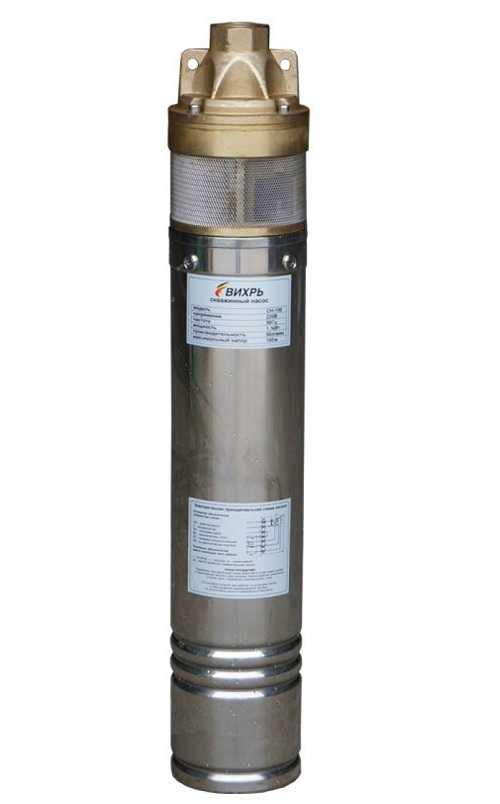

Скважинный насос Вихрь

Характеристики:

• для закачки воды используется верхний впускной канал;
• предел рабочей мощности – 1100 Вт;
• напор сохраняется до высоты 100 м;
• допустимая температура воды – + 35 градусов;
• объем выкачиваемой жидкости – 40 л/мин.

Не так давно в продаже также появилась модель, которая обеспечивает максимально глубокий (в модельном ряде) отбор воды с глубины 135 метров. Насос Вихрь СН- 135, как и предыдущие модели выполнен из хрома и стали нержавеющего типа. Его производительность составляет 40 л/мин, а мощность устройства – 800 Вт. По остальным пунктам описание повторяет предыдущую модель.
к меню ↑

Как правильно выбрать необходимый насос?

Первое на что нужно обратить внимание при покупке – это диаметр устройства. При входе в скважину, между стенкой канала и поверхностью аппарата должна оставаться полость не менее 10 % от диаметра скважины. Поэтому для источников с сечением до 10 см, используются модели СН-50Н и СН-60В. Если диаметр отверстия превышает 10 см, оптимальным будет использование СН-90Н и СН-100В и СН- 135.

При учете мощности необходимого устройства, лучше ориентироваться на глубину скважины. Многочисленные отзывы свидетельствуют о том, что эффективно брать модель с мощностью немного большей, чем теоретически правильная. Так как высокий процент абразивных веществ значительно снижает возможности устройства.

Скважинные насосы Вихрь

В некоторых комплектациях моделей встроены специальные фильтры и очистительные системы, которые ограждают механизмы устройства от действия песка. Такой вариант стоит дороже, но обладает значительно большим сроком эксплуатации. Также при покупке следует обязательно проверить наличие и рабочее состояние терморегулятора, который отключает аппарат при достижении двигателем температуры в 110 градусов.
к меню ↑

Как правильно устанавливать скважинные насосы Вихрь?

Правильная установка насоса позволит дольше сохранить его рабочие характеристики и функциональность. Для этого нужно придерживаться определенных правил. Прежде всего, устройство должно как можно меньше работать в холостую. Такие нагрузки могут привести к поломке устройства.

При углублении аппарата в водный массив, расстояние до поверхности водоема должно быть не меньше 4 метров. Расстояние от устройства до дна – не меньше 60 см. Не стоит при установке механизма рассчитывать только на водопроводный канал. Зафиксируйте на корпусе устройства концы металлических тросов с небольшим сечением, а свободные концы укрепите на выходе скважины.

Периодически следует доставать насос из скважины и прочищать его от скопившегося абразива.

nasosovnet.ru

Винтовой насос для скважины: особенности шнековых агрегатов

Индивидуальное водоснабжение частного дома невозможно представить без насосного оборудования, доставляющего воду потребителю, для этого применяют несколько модификаций электронасосов с различным принципом действия. Одним из популярных видов является винтовой насос для скважины, в основном используемый для водозабора из источников, водные бассейны которых расположены на песке.

Винтовые (шнековые) электронасосы, представленные на рынке погружными моделями, выпускают многие ведущие отечественные и зарубежные производители насосного оборудования, их стоимость не выходит за среднеценовые рамки для данной категории агрегатов. Чтобы правильно выбрать электронасос, рассматривают несколько классов с разным принципом действия, при этом винтовой скважинный насос при определенных условиях имеет некоторые преимущества перед другими разновидностями.

Рис. 1 Популярные модели винтовых насосов

Погружные скважинные насосы — разновидности

Насосы, устанавливаемые для закачивания воды, в зависимости от размещения относительно водного источника, условно разбивают на две группы: поверхностные и погружные.

Первые устанавливают на земле рядом со скважиной, для водозабора в шахту опускается труба или напорный рукав, при этом максимальная глубина всасывания (расположения водного зеркала от поверхностного слоя почвы) не превышает 9 м. Подавляющее количество бытовых водовсасывающих наружных агрегатов работают по центробежному принципу, имеют средние технические характеристики с максимальными объемом прокачиваемой жидкости 5 м³/ч и напором около 50 м, КПД устройств не больше 50%. Обычно поверхностные агрегаты входят в комплектацию насосных станций, представляющих собой единый блок, в котором помимо электронасоса установлены гидравлический аккумулятор, реле давления и манометр.

Погружные насосы представлены на рынке несколькими разновидностями с разным принципом работы, в зависимости от конструкции, стоимости и качества скважинной воды, их применяют в домашнем хозяйстве для разнообразных целей.

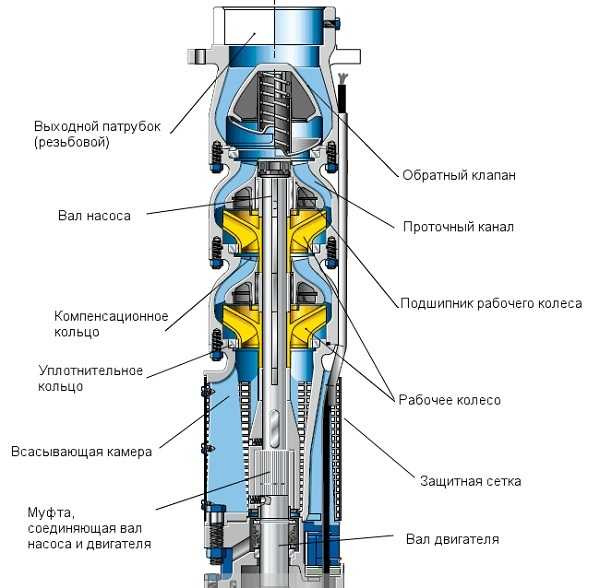

Рис. 2 Принцип действия и конструкция центробежного электронасоса

Центробежные

Центробежные электронасосы занимают лидирующее положение среди других видов благодаря следующей особенности конструкции, вытекающей из их принципа работы — входной водный поток поступает на ось рабочего колеса и вытесняется его лопатками через патрубок сбоку корпуса. Таким образом, появилась возможность подключить любое количество центробежных колес с камерами (ступеней) последовательно с повышением давления на каждой ступени.

Напор в бытовых модификациях доходит до 200 м и более, пропускная способность до 20 м³/ч, КПД возрастает с увеличением габаритов насосного агрегата и достигает 65% у бытовых высококачественных моделей датского и итальянского производства.

Качественные центробежные электронасосы от европейских концернов с мировым именем оснащены внутренней защитой от перегревания обмотки в отсутствие охлаждающей жидкости, имеют встроенный обратный клапан, дорогие модели укомплектованы электронным блоком управления скоростью вращения вала в зависимости от объемов водопотребления с применением широтно-импульсной модуляции. Это решение позволяет уменьшить габариты насосного оборудования, практически исключив из схемы подключения гидроаккумулятор, а также сэкономить электроэнергию, снизив ее потребление на 40%.

У потребителя пользуются высоким спросом центробежные насосы от лучших мировых производителей насосного оборудования: Grundfos (Дания), Pedrollo, Speroni (Италия), Wilo (Германия), российские бренды Беламос, Водолей, Unipump (производство в Китае). Следует отметить, что разница в ценах между продукцией ведущих зарубежных фирм и изделиями российского или китайского производства довольно существенна, качественный электронасос от Grundfos стоит около 1000 у.е., в то время как отечественный или китайский насос с аналогичными характеристиками можно приобрести за 200 у.е.

Рис. 3 Вибрационный электронасос — устройство

Вибрационные

Технология изготовления вибрационных электронасосов не претерпела существенных изменений с советских времен, поэтому на рынке представлено множество российских брендов, встречается продукция украинского и белорусского производства, в достаточном количестве присутствуют китайские модели.

Отличием вибрационных электронасосов от других видов является отсутствие вращающихся частей и соответственно подшипников, принцип работы основан на возвратно-поступательном перемещении якоря катушки при подаче на ее обмотку переменного тока. К якорю электромагнита приварен шток с поршнем, затягивающим воду, для предотвращения оттока жидкости в источник около входных отверстий установлен обратный клапан.

Вибрационные модели обладают довольно низким КПД около 35%, максимальный объем перекачиваемой жидкости не превышает 1,5 м³/ч, напор не более 80 м.

Данные характеристики считаются не слишком высокими для обеспечения водой частного дома с проживанием даже одного человека, поэтому вибропомпы в основном используются в хозяйственных целях: для орошения огородных грядок, заполнения бассейнов, прудов, различного вида емкостей водой, проведения дренажных работ.

Так как вибрационные виды не слишком чувствительны к высокому содержанию взвешенных частиц в воде, их часто используют для прокачки скважин и колодцев, извлекая из них замутненную воду с глиняно-песчаными фракциями.

Вибрационные помпы относят к изделиям бюджетной ценовой категории, их минимальная стоимость около 20 у.е., средняя цена типового качественного агрегата 30 у.е. На рынке вибропомпы представлены многочисленным рядом отечественных (Ручеек, Малыш, Дачник, Водолей, Вихрь, Зубр) и китайских (Oasis, Patriot) брендов.

Читайте также: Ремонт насоса Малыш своими руками.

Рис. 4 Вихревой насос — конструкция

Вихревые

В вихревых разновидностях вода всасывается через боковое отверстие гидравлической части корпуса лопастями рабочего колеса и затем выбрасывается наружу через расположенное рядом со всасывающим каналом нагнетательный патрубок.

Особенностью вихревых насосов является маленькое расстояние между крыльчаткой лепесткового колеса и стенками рабочей камеры, необходимое для уменьшения гидравлических потерь, поэтому агрегаты функционируют только в чистой воде. Наивысший объем прокачки бытовых электронасосов вихревого принципа действия не превышает 5 м³/ч, напор доходит до 100 метров, КПД не больше 50%.

В вихревых моделях для бытового применения подающее колесо размещено вверху недалеко от выходного патрубка, а электродвигатель с вертикальным валом, на который насажено вихревое колесо, установлен снизу.

Всасывание жидкости происходит через перфорированный фильтр, находящийся вокруг рабочего колеса — по его расположению в верхней части около выходного патрубка легко определить вихревой принцип действия электронасоса.

На рынке вихревые насосы встречаются реже центробежных моделей, отечественные производители представлены брендами Belamos, Вихрь, Unipump, популярностью пользуется итальянский глубинный насос Pedrollo Davis.

Рис. 5 Винтовой насос – внутреннее устройство и шнековый узел

Винтовые (шнековые)

Электронасосы, всасывающие и выталкивающие воду способом Архимедова винта, называют винтовыми, это вторая по популярности группа после центробежных. В бытовых приборах шнек располагается в верхней части и подсоединен через переходную муфту к валу электродвигателя.

Преимуществом винтовых электронасосов является простота конструкции и возможность эффективной работы с замутненной и грязной водой, а также с вязкими средами, благодаря последней особенности винтовые модификации широко используют в промышленности для перекачивания масел и продуктов нефтепереработки.

В продаже не встречаются шнековые электронасосы от лидеров мировой торговли (Grundfos, Wilo, DAB, Pedrollo, Speroni), агрегаты представлены известными российскими брендами Belamos, Jemix, Вихрь, Unipump Eco Vint, Водолей, группой компаний Sturm.

В продаже можно найти винтовые электронасосы и менее популярных брендов российского и китайского производства: Хозяин, Alba, Oasis, Patriot, Vodotok, а также Спрут от украинской компании Варна из Харькова.

На заметку: Отличительная особенность вихревых электронасосов отечественного производства — перфорированные прямоугольные отверстия в верхней трети корпуса, через которые производится забор воды.

Рис. 6 Принцип работы винтового насоса

Принцип работы и конструктивное устройство шнекового насоса

В стандартном шнековом бытовом электронасосе рабочий винт выполнен в виде спиралевидного штыря из коррозионно-устойчивого материала, которым является сталь с хромированным покрытием, нержавейка или высокопрочный пластик. Всасываемая вращающимся винтом жидкость поступает в обойму из технического полимера, а затем выталкивается в верхний выходной патрубок электронасоса.

Винтовой электронасос, используемый в быту, состоит из следующих основных узлов (рис. 7):

1 — Электрическая часть с вертикально расположенным однофазным электродвигателем с сухим ротором и маслонаполненной камерой, отделяющей моторный отсек от гидравлической части, внутри нижней части корпуса находится пусковой конденсатор.

2 — Гидравлическая часть состоит из корпуса, водозаборного фильтра и рабочего шнека, вращающегося в обойме из эластичного полимера (резины) — узел из винта и резиновой муфты проталкивает жидкость, поступающую внутрь корпуса через перфорированные отверстия 3, к выходному патрубку.

3 — Водозаборная часть представляет собой цилиндр из нержавеющей стали с проделанными в боковых стенках отверстиями для втягивания воды.

4 — На верхней крышке насоса, выполненной из латуни или нержавейки, размещены выходной патрубок и проушины.

5 — Выходной патрубок выполняют с внутренней резьбой стандартным диаметром 1 дюйм, к нему присоединяют обратный клапан и водоподъемный рукав.

6 – К проушинам привязывают капроновый или металлический трос в синтетической защитной изоляции.

Рис. 7 Конструктивное устройство винтового насоса

Отличительные особенности и параметры шнековых электронасосов

Типовой шнековый насос для скважин, используемый в индивидуальном водоснабжении, имеет следующие технические параметры:

• Напряжение электропитания: переменное 220В ± 10%, с частотой 50 Гц.
• Температурный диапазон откачиваемой жидкости: от 0 до 35 °С.
• РН откачиваемой воды: 6,5 — 8,5.
• Рабочий диапазон температур внешней среды: от 0 до +40 °С.
• Минимальная глубина погружения под водное зеркало: 0,5 м.
• Допустимый объем механических частиц в откачиваемой воде: — не более 500 г/м³, не допускается содержание в жидкости волокнистых материалов.
• Допустимый диаметр механических фракций: — 1 мм.
• Максимальный напор: 3 м³/ч, у большинства моделей он не превосходит порог в 1,5 м³/ч.
• Предельный напор: до 200 м, данный показатель является редким исключением, большинство модификаций создают напорное давление не более 100 м.

Рис. 8 Основные характеристики китайских Oasis

Основные преимущества винтовых электронасосов:

• Невысокая стоимость, цена самых дешевых моделей составляет около 80 у.е., в целом все модели стоят дешевле центробежных видов.
• Простота конструкции. Рабочая часть состоит из винта и резиновой обоймы, их легко обслуживать и при необходимости просто заменить, что делает ремонт шнековых агрегатов весьма простым.
• Винтовой насос для скважины благодаря своему принципу работы может транспортировать жидкость с крупными фракциями песка и глиняных отложений — в этом его основное преимущество. Погружной винтовой насос предпочтительнее применять для водозабора из скважинных источников на песке, часто имеющих высокое содержание взвешенных частиц глины и песка. Хотя их детали и подвергаются механическому воздействию твердых частиц, срок службы винтового насоса в замутненных источниках будет выше, чем у центробежных моделей.

К недостаткам шнековых агрегатов относят посредственное качество многих изделий (хромированный винт, быстро истираемая обойма) и не слишком высокие технические характеристики, заметно уступающие центробежным видам, а также низкий КПД, не превышающий 45%.

Область применения

Можно сказать, что винтовой насос для скважины благодаря способности откачивать грязную воду,  лидер по количеству сфер, в которых находит применение при ведении бытового хозяйства. Винтовой скважинный насос приобретают для:

• обустройства водного снабжения коттеджей, дач с водоподачей из колодцев и скважин;
• заполнения искусственных прудов, бассейнов, резервуаров для отопления и капельного полива;
• орошения огородов, садов и любых зон с растениями на приусадебном участке;
• проведения дренажа в случае затопления подвалов, погребов и цокольных помещений в доме;
• прокачки скважин после проведения буровых работ, некоторые профессионально занимающиеся бурением фирмы специально закупают для этих целей шнековые насосы;
• очистки скважин и колодцев от илистых отложений.

Читайте в отдельной статье о выборе дренажного насоса для грязной воды.

Рис. 10 Параметры винтовых насосов серии Unipump Eco Vint

Правила установки в скважину

Для погружения в скважину шнекового электронасоса используют оголовок или адаптер, к которым привязывают трос и прикрепляют водоподающий трубопровод, идущий от агрегата. Обычно перед погружением связывают вместе напорный рукав, кабель электропитания и удерживающий трос изоляционной лентой или пластиковыми стяжками, при установке соблюдают следующие правила:

• Водоподъемные трубы можно подбирать из полиэтилена низкого давления (ПНД), стали или гибких эластичных полимеров, основное условие — способность выдерживать максимальное давление в системе и внутренний проходной диаметр не ниже размеров резьбы внутри выходного патрубка.
• При использовании гибкого шланга необходимо убедиться в отсутствии перегибов и скруток.
• Для опускания и подъема используют только нейлоновый или металлический (нержавеющий) трос, запрещено подвешивать агрегат за электрокабель.
• Перед погружением следует убедиться в том, что внутренний диаметр обсадной колонны выше наружных размеров корпуса насоса вместе с электрокабелем, а трубы не имеют искривлений и зауженных участков.
• Не рекомендуется размещать питающий электрокабель в смотанной бухте — это ведет к его перегреву и расплавлению изоляции.
• Минимальное расстояние насоса от дна скважины — 0,5 метра, оптимальное – 1 м.
• Запрещена работа насоса на закрытый кран — это приведет к его выходу из строя.
• Обязательна установка в систему управления защитного реле от сухого хода даже при наличии внутренней защитной автоматики от перегревания обмотки.
• При монтаже модификаций, не имеющих встроенного обратного клапана, его устанавливают на выходной патрубок перед водоподъемным трубопроводом.

Рис. 10 Схема установки и подключения шнекового агрегата

При сравнении, какой скважинный насос лучше: центробежный или винтовой, нет однозначного ответа, так как область применения этих насосных агрегатов немного отличается. Винтовые электронасосы обычно используют в ситуациях, когда приходится работать с загрязненной водой, при этом из-за их относительно невысоких технических характеристик, скважина должна иметь небольшую глубину или располагаться поближе к индивидуальному дому. На отечественном рынке невозможно обнаружить шнековые насосы европейского производства, весь товар поставляется в торговую сеть отечественными и китайскими фирмами, поэтому отзывы пользователей в отношении качества и материалов изготовления винтовых агрегатов носят противоречивый характер.

okanalizacii.ru

Погружные вихревые насосы | Насосы и принадлежности

Доброго дня, уважаемые читатели блога nasos-pump.ru

Вихревой погружной насос

В рубрике «Насосы» разберем еще один вид насосов – это погружные вихревые насосы. Вихревой, погружной, одноступенчатый, центробежный насос имеет одно рабочее колесо периферийного типа, и применяется для скважин с минимальным диаметром 4’’ (100 мм). Данные насосы предназначены для подачи воды без осадка и твердых частиц для полива и орошения садов и огородов, в зоотехнических целях, а также в индивидуальных системах водоснабжения. Максимальная температура перекачиваемой жидкости не должна превышать 35°C.  Запрещается использовать данные насосы в плавательных бассейнах.

Вихревые погружные насосы не предназначен для перекачивания агрессивных и абразивных жидкостей, топлива и других химических и взрывоопасных веществ.

Технические характеристики вихревых насосов

Основные технические характеристики погружных вихревых насосов:

• Максимальная глубина погружения 30 м
• Максимальная температура перекачиваемой жидкости: 35°C
• Максимально допустимое содержание песка в воде: 10 г/м³
• Максимальное количество запусков в час 40
• Максимальный напор: в зависимости от модели
• Максимальная производительность: в зависимости от модели
• Мощность [Вт]: в зависимости от модели
• Номинальный ток [A]: в зависимости от модели
• Напорный патрубок: Rp 1″
• Число оборотов двигателя 2850 min-1
• Двигатель маслонаполненный со встроенным конденсатором и встроенным системой защиты от перегрузки
• Класс изоляции: F
• Вид защиты: IP 68

Материалы и конструкция погружных насосов

Maтepиaлы применяемые в погружных вихревых насосах:

• Выходной патрубок чугун
• Верхний фланец чугун
• Корпус двигателя нержавеющая сталь
• Рабочее колесо латунь
• Сетчатый фильтр нержавеющая сталь
• Вал ротора нержавеющая сталь
• Нижний фланец чугун
• Механическое торцевое уплотнение керамика/графит

Конструкция погружных одноступенчатых вихревых насосов указана на рис.1

Устройство вихревого погружного насоса

Корпус насоса, он же верхний фланец (поз. 6 на рис. 1) изготовлен из чугуна. Некоторые заводы производители погружных вихревых насосов изготавливают корпус насоса из латуни. На верхнем фланце расположен напорный патрубок (8) для подключения подающего трубопровода. На фланце также находится две проушины (9) для крепления троса, используемого для опускания и поднятия насоса. Рабочее колесо (4) изготовлено из бронзы или латуни. Особенность вихревых насосов заключается в том, что на периферии рабочего колеса имеется радиальные лопатки, передающие энергию перекачиваемой жидкости. Рабочее колесо находится между двух пластин (7) изготовленных из нержавеющей стали. За счет применения цилиндрической посадки создаются очень маленькие зазоры в рабочей камере насоса. Специальный профиль лопаток рабочего колеса обеспечивает радиальную циркуляцию поступающей в насос жидкости между лопатками рабочего колеса и пластинами. Эта конструкция дает возможность постепенно повышать давление жидкости в процессе ее передвижения от забора воды к выходному патрубку. Рабочее колесо насажено на вал (5) из нержавеющей стали. Уплотнение вала в электродвигателе насоса происходит за счет механического торцевого уплотнения. При помощи нижнего фланца (3) происходит крепление насосной части и двигателя. Забор воды в насосную часть происходит через водозаборную сеточку (2) изготовленную из нержавеющей стали. Двигатель (1) вихревого насоса находится в кожухе из нержавеющей стали.

Монтаж насосов

Категорически запрещено при выполнении монтажа или демонтажа оборудования вытаскивать или опускать насос за кабель!

Вихревой насос установка

• Трос, используемый для крепления, а также опускания и поднятия насоса присоединить к проушинам насоса.
• Диаметр трубопровода присоединяемого к напорному патрубку насоса должен соответствовать диаметру патрубка насоса.
• Сетевой кабель крепится на напорном трубопроводе при помощи хомутов. Расстояние между крепежами не должно превышать двух метров. Кабель крепится к трубопроводу с небольшим провисанием.
• При монтаже необходимо обращать внимание на глубину погружения вихревого насоса (на рис. 2), минимальная глубина от дна колодца или скважины до насоса составляет 100 мм, чтобы насос не засосал со дна колодца песок и ил т.к. в результате попадания в насос песка и ила оборудование может выйти из строя.
• Минимальный уровень жидкости для непрерывной работы насоса должен находится выше, чем глубина погружения насоса (рис. 2).

Электрическое подключение насосов

Все электрические подключения оборудования должны проводиться квалифицированным электриком согласно правилам устройства и эксплуатации электроустановок (ПУЭ).

• Сетевое напряжение и ток в сети должны соответствовать данным, приведенным на фирменной табличке насоса.
• Двигатель однофазного насоса, маслонаполненный со встроенным конденсатором и встроенной системой защиты от перегрузки. При перегрузке насоса он автоматически отключится и возобновит работу после остывания (примерно через 15 минут).
• Для электрического подключения используется кабель с вилкой Шуко, которая подключается к розетке закрытого типа, установленной в соответствии с нормами и правилами.
• Электрические соединения должны быть защищены от попадания влаги. В случае возможного затопления, необходимо расположить электрические разъемы в безопасном месте.

Эксплуатация, обслуживание и ремонт вихревых насосов

Погружные вихревые насосы при правильной эксплуатации не требуют специального обслуживания. Основной причиной неисправности зачастую является попадание в насосную часть песка. В вихревых насосах зазоры между рабочим колесом и стенками рабочей камеры очень маленькие и при наличии крупных фракций песка в перекачиваемой жидкости происходит износ рабочего колеса и стенок рабочей камеры. В результате износа постепенно или даже очень бистро снижается напор, выдаваемый насосом.

Если насос долгое время не эксплуатируется необходимо один раз в месяц произвести его запуск, для того, чтобы не произошло заклинивание рабочего колеса. Если насос находился в скважине, а затем был демонтирован, то перед запуском насоса в эксплуатацию после длительного перерыва в работе рекомендуется провести его полную проверку и диагностику. Очень часто происходит заклинивание рабочего колесо. Заклинивание рабочего колеса после простоя происходит из-за качества нашей воды (очень жесткая или большое содержание железа). Также надо проверить потребляемый двигателем ток. Для этого нужно погрузить насос в бочку и включить его на непродолжительное время в работу. Если вал двигателя не вращается необходимо расклинить рабочее колесо. Эту процедуру должен проводить специалист сервисного центра. Замену поврежденного кабеля питания необходимо производить только в сервисном центре.

Ремонт двигателя вихревого насосов не дешевое удовольствие, если ремонтировать насосную часть, то это не сложная и не очень дорогая процедура.

Спасибо за внимание

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Еще похожие посты по данной теме:

nasos-pump.ru

устройство и принцип действия, как правильно выбрать + видео » SanDizain.ru

Один из первых вопросов, с которым сталкивается каждый желающий организовать на своем участке автономное водоснабжение: а чем же поднимать воду из скважины? Тут важно подобрать такое насосное оборудование, которое одновременно и сможет гарантировать высокую эффективность работы, и будет удобным в эксплуатации. Один из оптимальных вариантов на эту роль – вихревой насос. Чем он отличается от своих собратьев и почему заслуживает внимания со стороны потребителя? Понять это поможет комплексное рассмотрение вопроса: далее вместе с видео разбираемся в устройстве, принципах действия, функциональных особенностях и тонкостях эксплуатации вихревого агрегата, а также выясняем, как его правильно выбрать.

Строение и принцип действия

Вихревой насос условно состоит из двух главных частей: блока с асинхронным электрическим двигателем, закрытого кожухом, и нагнетательного блока, где осуществляется непосредственная перекачка воды. При этом каждая часть состоит из большого количества взаимосвязанных компонентов – чтобы продемонстрировать их созависимость, разберем схему функционирования агрегата.

Главный рабочий орган вихревого насоса – колесо с периферийными радиальными лопастями открытого или закрытого типа. Оно насажено на вал электродвигателя путем торцевого уплотнения и зафиксировано боковыми пластинами. Когда двигатель запускается, лопасти начинают вращаться, что влечет за собой старт забора воды из источника: сперва жидкость из трубопровода скважины через напорный патрубок поступает в камеру насоса, а затем интенсивными радиально-винтовыми движениями перемещается к выводному отверстию. По мере перекачки давление воды увеличивается и, следовательно, повышается скорость ее поднятия из источника на поверхность. При этом в трубопроводе не наблюдается никаких посторонних пульсаций.

Функциональные особенности

Специфические отличия конструкции и работы вихревого насоса обуславливают целый ряд функциональных особенностей и преимуществ агрегата.

Строение вихревого насоса

Во-первых, прибор способен подавать воду из скважины глубиной 10-12 м, то есть он будет полезен в том случае, если водоносный пласт располагается довольно глубокого от уровня земли.

Во-вторых, скорость поднятия воды может варьироваться от 10 до 70 куб.м. за час – здесь все зависит от мощности используемого электродвигателя. Это позволяет использовать вихревой насос для водоснабжения как небольшой дачи, так и масштабного загородного участка с несколькими домами и хозпостройками.

В-третьих, насос вихревого типа создает высокое давление даже при маленькой подаче воды, поэтому его можно успешно эксплуатировать в скважинах с низким дебитом.

В-четвертых, вихревое оборудование можно устанавливать на любом удалении от скважины – главное, чтобы мощности прибора хватило для транспортировки воды на заданное расстояние.

Совет. Вихревой насос не рекомендуется применять для перекачки жидкостей с абразивными частицами – такие загрязнения быстро выведут прибор из строя.

Тонкости выбора

На рынке можно встретить вихревые насосы самых различных модификаций, отличающихся и техническими параметрами, и стоимостью – как выбрать среди них подходящую модель? Для этого ориентируйтесь на следующие факторы:

Поверхностный вихревой насос

1. Глубина всасывания. Подбирайте конкретно под глубину своей скважины, но с небольшим резервом, около 10%, чтобы прибору не приходилось работать на пределе возможностей.
2. Напор. Для расчета сложите глубину всасывания и высоту трубопровода, который будет подавать воду непосредственно в краны.
3. Производительность. Рассчитывается с учетом двух факторов: число потребителей и количество техники, расходующей воду. Как показывает практика, для водоснабжения дома с базовым набором оборудования (ванна, унитаз, умывальник, стиральная машина, кухонная мойка, уличный кран для полива), в котором проживает семья из 2-3 человек, достаточно насоса со средней производительностью около 40 л/мин.
4. Материалы. Так как прибор в процессе своей работы будет непосредственно контактировать с водой, следует обратить особое внимание на материалы корпуса и рабочего колеса – они не должны ни окисляться, ни окрашивать воду. Оптимальный вариант: корпус – латунный или чугунный; колесо – бронзовое или латунное.

Совет. Если в вашей местности часто случаются перепады напряжения электросети, покупайте вихревый насос со стабилизатором напряжения.

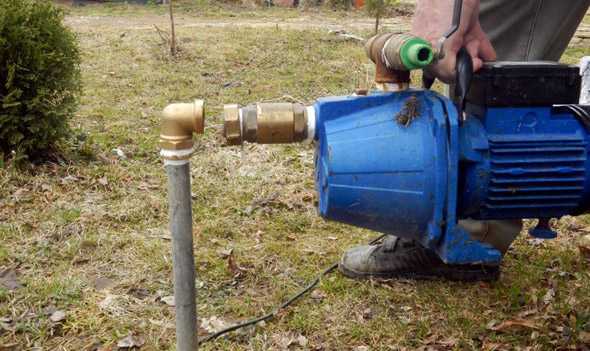

Правила монтажа

Чтобы вихревой насос исправно и долго выполнял возложенные на него задачи, очень важно его грамотно установить. Тут сразу отметим, что в зависимости от варианта монтажа вихревые приборы делятся на поверхностные и погружные. Установка первых производится по следующей технологии:

• Подготовьте стабильное основание: если прибор будет располагаться на улице, залейте неглубокий цементный фундамент, а если в помещении – позаботьтесь о наличии бетонной плиты.

Совет. В случае эксплуатации вихревого насоса на улице, располагайте его под защитным навесом или крышей – такая конструкция будет уберегать агрегат от осадков.

• Закрепите насос на фундаменте.
• Подсоедините к напорному патрубку насоса подающую трубу из скважины – между ними нужно установить фильтр и обратный клапан.
• Подведите сетевой кабель питания.

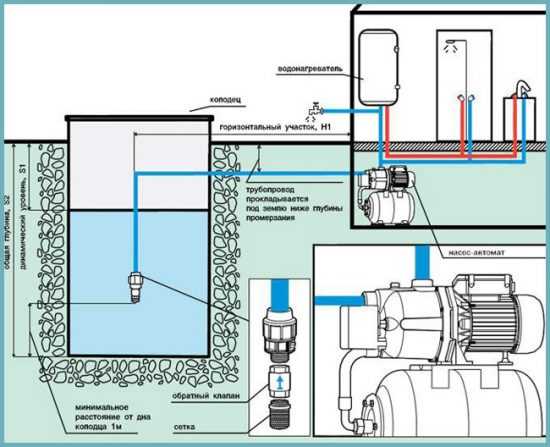

Установка поверхностного насоса

• Установите и подключите гидроаккумулятор.
• Залейте стартовую порцию воды в камеру насоса.
• Проверьте целостность и герметичность всех соединений.
• Подключите питание и запустите систему.

Если же вы используете погружной насос, он не закрепляется на основании, а устанавливается непосредственно в скважину – для этого к проушинам на его корпусе крепится специальный корпус, благодаря которому осуществляется опускание агрегата в обсадную трубу источника и поднятие из нее. Но все остальные процедуры – подсоединение подающей трубы, прокладка кабеля и тд. – выполняются аналогично, как и в случае с поверхностным оборудованием.

Теперь вы знаете, в чем особенности вихревого насоса и почему многие пользователи предпочитают укомплектовывать скважину на участке именно им. Если вы окончательно утвердились в решении использовать такой агрегат для своей системы водоснабжения, дело осталось за малым: оперируя вышеупомянутыми эксплуатационными тонкостями и разобравшись в нюансах выбора прибора, вам не составит труда найти модель для своих нужд.

Как выбрать насос для скважины: видео

Вихревой насос для скважины: фото

sandizain.ru

Вихревой скважинный насос — ТеплоВики

Материал из ТеплоВики — энциклопедия отоплении

Расходно-напорная характеристика одноступенчатого вихревого скважинного 4-дюймового насоса мощностью 750 Вт Пример установки вихревого скважинного насоса Пример скважинного вихревого насоса Pedrollo 5SK

Вихревой насос, 1) вакуумный насос, в котором для создания вакуума используется разрежение, развивающееся вдоль оси вихря. 2) Гидравлическая машина, передающая энергию двигателя жидкости путём завихрения её рабочим колесом.

У этого термина существуют и другие значения, см. Вихревой насос.

Вихревые скважинные насосы, как правило, одно- или двухступенчатые. Конструкция вихревого скважинного насоса представлена на рисунке.

Напор в этом типе насосов создает крыльчатка (рабочее колесо), выполненная из латуни, или чугуна. Крыльчатка вращается в корпусе насоса. Зазоры между корпусом насоса и крыльчаткой составляют доли миллиметра. Конструкция дешева и проста. Но данный типа насоса абсолютно неприменим к перекачке жидкостей с даже небольшим содержанием абразивных примесей и песка. Попадая в зазор между корпусом и крыльчаткой насоса, абразивные включения расширяют зазоры, и напорные характеристики резко падают. Восстановить такой насос можно только заменой всей насосной части. Допустимое количество примесей в воде для таких насосов — 20-30 г/м³ воды. В чистой воде такие насосы служат достаточно долго. Напорно-расходные характеристика и внешний вид 4-х и 5-дюймовых насосов представлены на рисунке.

Схема вихревого скважинного одноступенчатого насоса

1 — стопорное кольцо 2 — нижняя крышка 3 — втулка 4 — опора подшипника нижняя 5 — упорный подшипник 6 — подшипник 7 — ротор двигателя 8 — корпус двигателя 9 — саморез 10 — кольцо уплотнительное 11 — статор двигателя 12 — подшипник 13 — сальник 14 — кольцо уплотнительное 15 — кольцо уплотнительное 16 — саморез 17 — муфта уплотнительная для ввода кабеля 18 — саморез 19 — полость для масла 20 — манжета с двумя кромками

21 — шпилька 22 — прокладка 23 — крышка для предохранения от песка 24 — всасывающая часть 25 — шайба 26 — гайка 27 — сальник 28 — экран-сетка 29 — рабочее колесо 30 — шпонка 31 — корпус насоса 32 — крышка насоса 33 — прокладка 34 — камера нагнетания 35 — кольцо-прокладка 36 — болт 37 — прокладка 38 — обратный клапан 39 — кронштейн 40 — саморез 41 — контроллер насоса

См.также

Литература

Торопов, А.Л. Бытовые насосы // Бытовые насосы и индивидуальные системы водоснабжения = Инженерное проектирование индивидуального дома / Под ред. В. М. Рошал, В.Ф.Костин. — Выпуск 3. — М.: Аква-Терм, 2008. — 84 с.

ru.teplowiki.org
