Последовательное и параллельное подключение розеток

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Содержание статьи:

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Галерея изображений

Фото из

Кухня — помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям

Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы

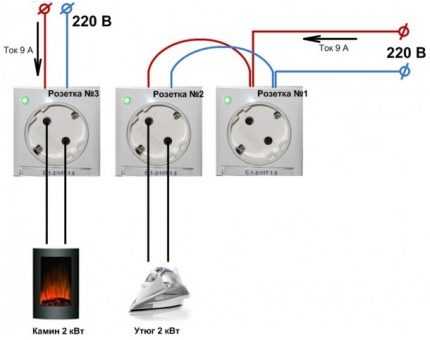

Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит

Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме

Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т.д. запитывают от отдельной силовой линии, проложенной параллельно

Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин

Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно — шлейфом

Кухня — место установки мощных потребителей

Электрооборудование в ванных и санузлах

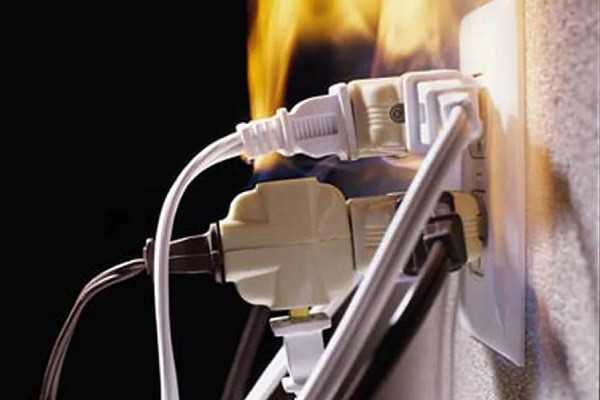

Перегорание розетки от превышения нагрузки

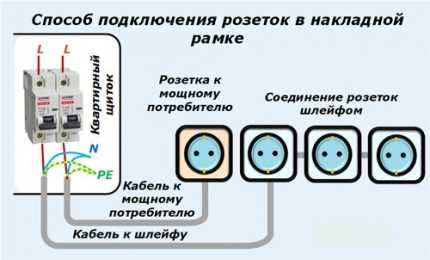

Подключение розеток шлейфом

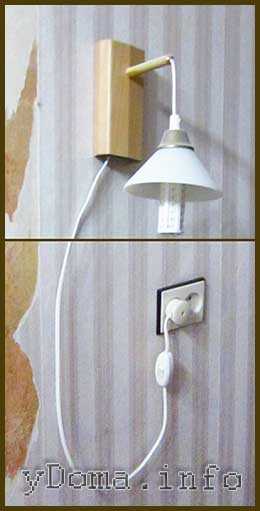

Фен как прибор для питания от шлейфовой розетки

Отдельная силовая линия для стиральной машины

Шлейфовая схема установки розеток на кухне

Маломощные кухонные потребители шлейфовых линий

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе .

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до . А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

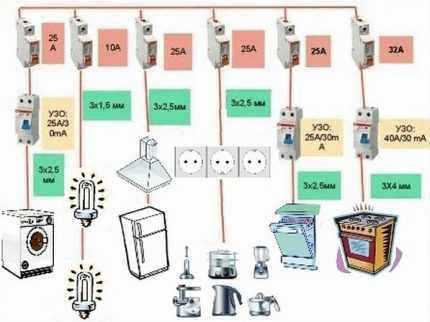

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

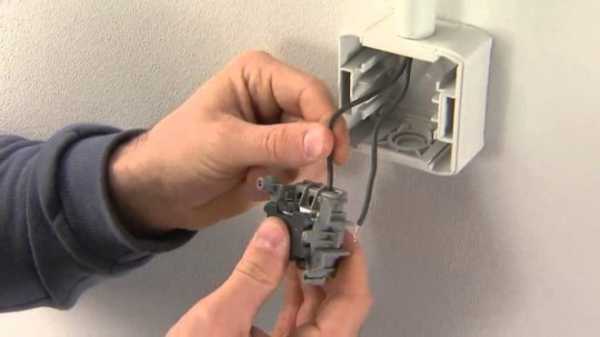

• открытый – предполагает прокладку проводов на поверхности стены;

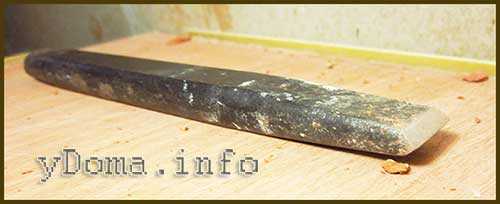

• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

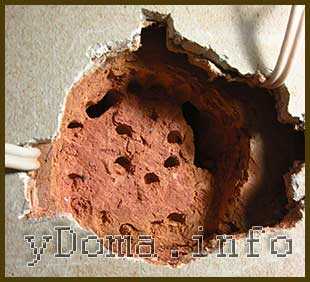

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

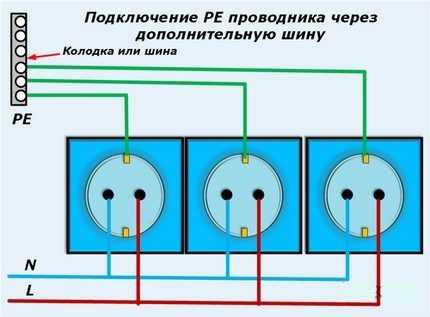

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

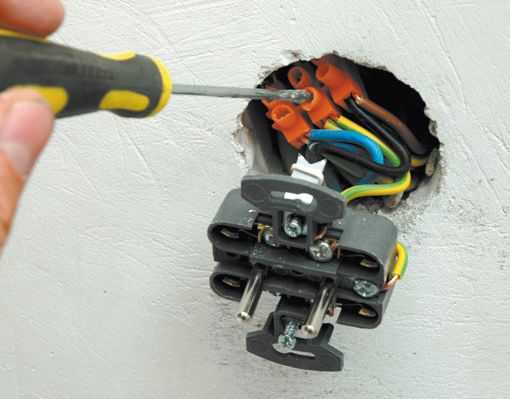

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

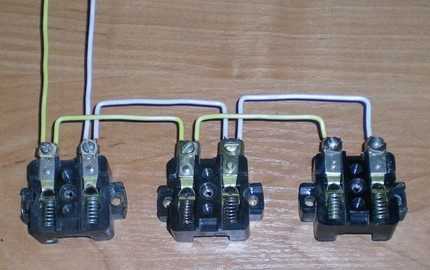

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

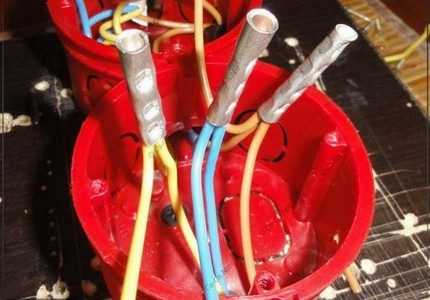

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

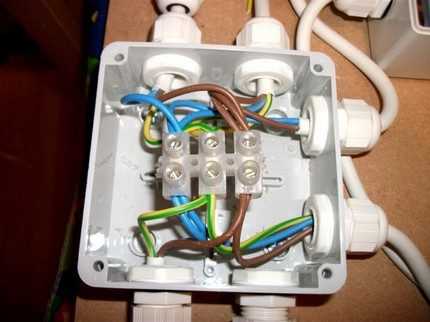

Установка дополнительной распределительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

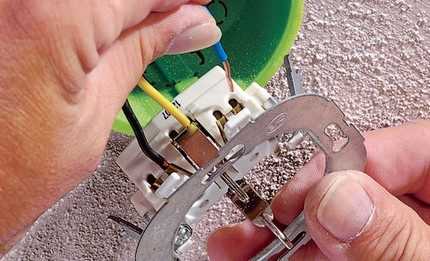

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

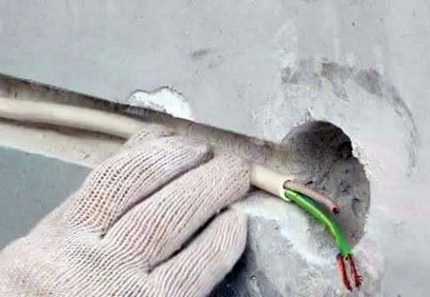

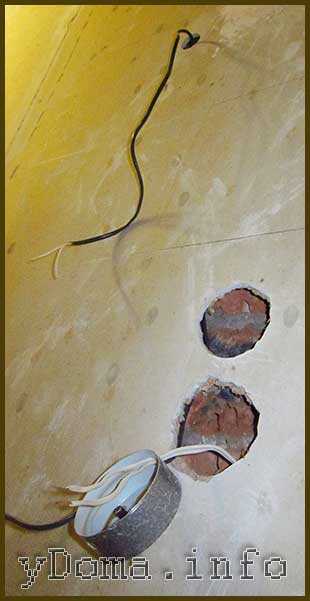

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

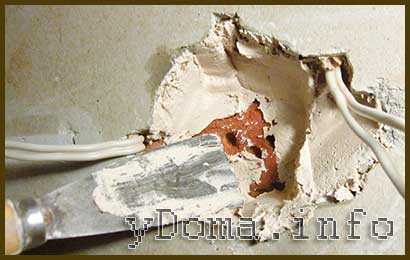

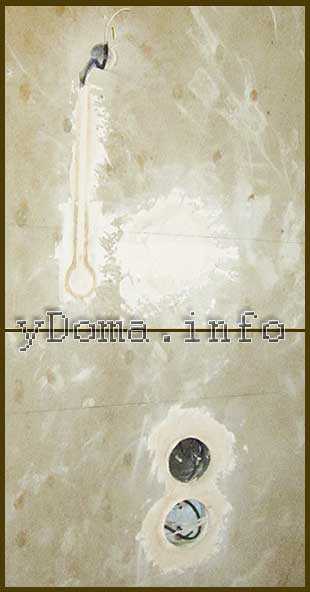

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для , например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» – провода с белым оттенком;
• «нуль» – изоляция окрашена в синий цвет;
• «заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.

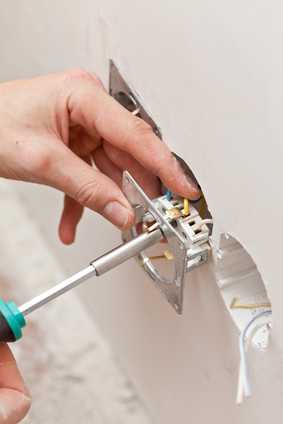

5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

sovet-ingenera.com

Как из выключателя сделать розетку быстро и без проблем

Меняем розетку на выключатель

При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

Демонтируем розетку

Итак:

• Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
• Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
• Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

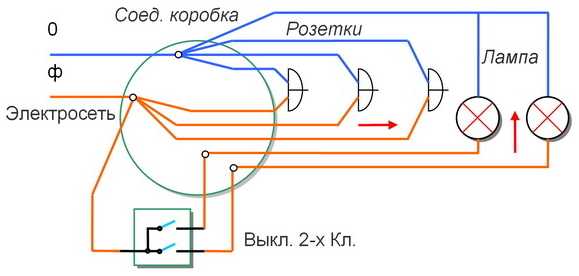

На фото представлена возможная схема подключения в распределительной коробке

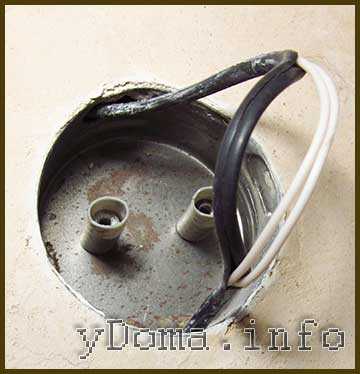

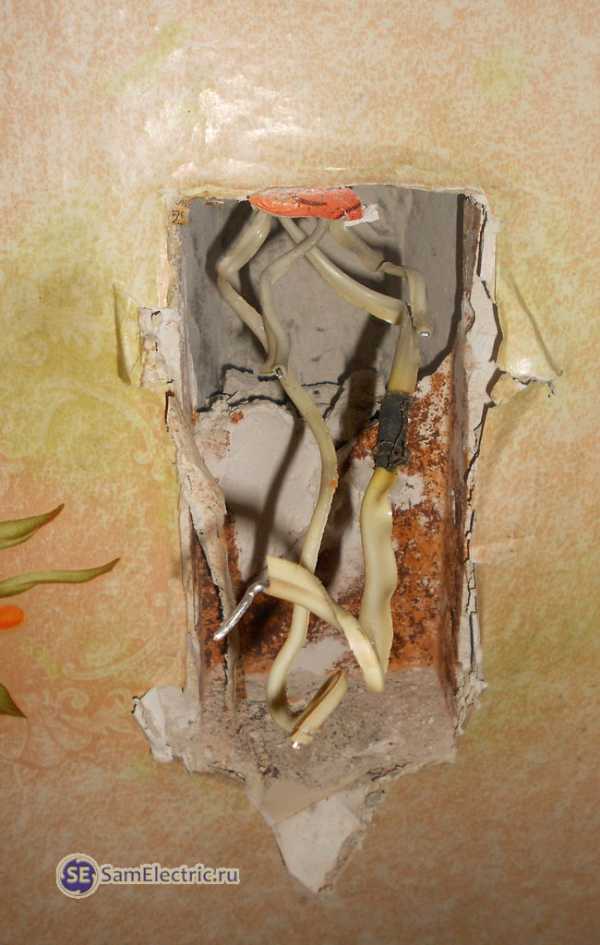

• На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
• Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
• Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
• Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.

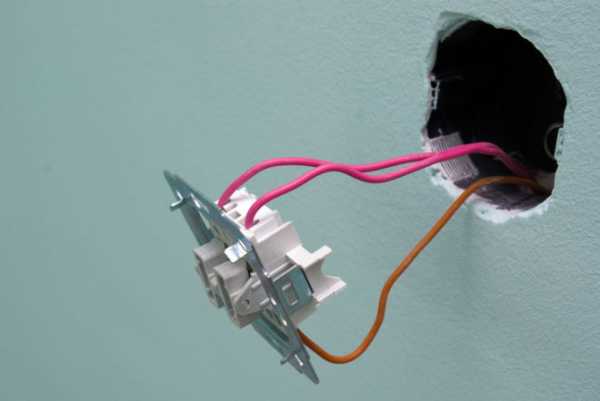

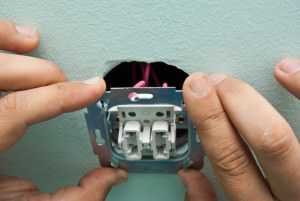

• Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
• Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Итак:

• Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
• Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
• В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

• Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
• Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
• Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
• Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
• Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус. Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Вывод

Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.

Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.

А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.

elektrik-a.su

Как сделать розетку от выключателя

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

• одна жила на входной контакт;
• две жилы на выходящие контакты.

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

1. Обесточьте рабочее место (отключите вводной автомат).
2. Вытяните из подрозетника двухклавишный выключатель.
3. Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
4. Между двумя отверстиями проложите в штробе двухжильный провод.
5. Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
6. Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
7. Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Важно помнить! Такая коммутация – это временный, по каким-то причинам необходимый вариант. Постарайтесь как можно быстрее перейти на нормальную электрическую схему.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

yaelectrik.ru

Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка. Как подключить розетку и выключатель для огромного числа людей и вовсе загадка. Чтобы немного разобрать этот вопрос, чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

Чтобы не углубляться в школьный курс физики, не приводить многочисленные формулы, мы простыми словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Как правило, электрики называют положительный заряд — фазой, отрицательный – 0 (ноль). Таким образом, замыкая цепь, лампочка загорается. Если разомкнуть – гаснет. На словах все очень просто. На деле же многие предпочитают вызвать специалистов и самим даже не пробовать устранить какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже небольшое представление об электричестве, то вам не составит никакого труда самостоятельно выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это обнаружить питающие провода (фазу и 0). Это основа основ. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер. Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

как подключить розетку с выключателем

разводка проводки в частном доме

варианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
2. Изолента (вместо изоленты можно использовать сизы)
3. Нож
4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь). Окисление нарушит качество контакта.

измерение напряжения портативным вольметром

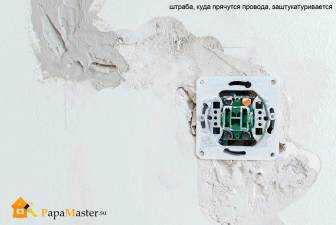

заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере. Берем одну из комнат, в которой вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену. Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается. Итак, начинаем последовательное подключение. У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника. Получается, как бы, одна линия нулевой цепи. Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот. Выключатель в этом случае служит разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими кнопками происходит по тому же принципу.

С подключением розетки все проще. Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

papamaster.su

Монтаж двойной выключатель света и розетку вместе. Схемы подключения выключателей и розеток. Наружная розетка. Как подключить выключатель света.

Всем жаркий летний привет из Таганрога!

В моей новой статье рассмотрим вопросы замены блока розетки с двойным выключателем старого образца, который устанавливался раньше во всех панельных «хрущевских» домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.

Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.

Как это чудо советского дизайна и технологии выглядит — показано на фото слева.

Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.

В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.

Схема подключения выключателей с розеткой в одном блоке

Схема в общем-то простая, однако приведу.

В заменяемый блок приходят такие провода: фаза, ноль, и «уходят» два провода на питание светильников ванной и туалета. Фаза используется для питания розетки и выключателей. Ноль — только для розетки.

Схема подключения выключателей с розеткой

Строго говоря, при монтаже электропроводки группы освещения как правило разделяются. То есть, на выключатели и розетки должны идти разные питающие провода с , и выключаться при этом разными в электрощитке. Но так делали раньше, по бедности.

Демонтаж старого блока

Практически каждый день приходится сталкиваться с понятием «ПИПЕЦ». Ещё пипец — в конце статьи.

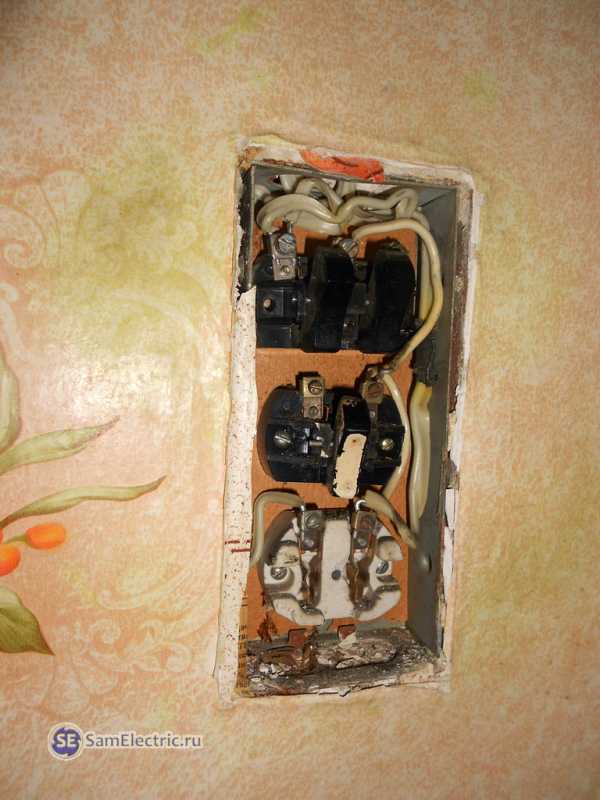

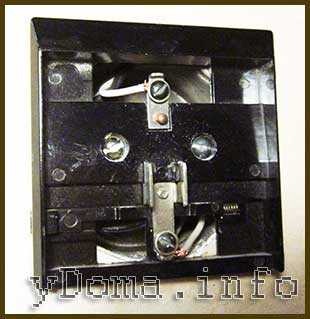

Итак, снимаем крышку, видим:

Что мы видим? Всё расшатано и ушатано, два верхних выключателя в совершенно убитом состоянии, третий не подключен, и со слов хозяйки, никогда и не работал. Розетка по сравнению с ними более-менее, учитывая, что в таком месте ею почти не пользуются.

Панельному дому 40 лет. В день включают свет в кухне и ванной минимум 10 раз. 40х365х10=146 тысяч раз. Неплохо поработали.

На этом этапе разбираемся в проводах, проверяем, где фаза, и выключаем питание. На этот случай обязательно должен быть налобный фонарик, без него никак.

Вынимаем внутренности. Главное — не обломать провода и заметить, куда что приходит.

3.Вынимаем все внутренности — старую розетку, выключатели, металлическую коробку

Плохие концы, которые шли на выключатели, пришлось обрезать — всё равно они были короткие.

Два нижних провода — на розетку. Слева — ноль, справа — фаза, которую в старину электрики обозначали черной тряпичной изолентой (другой не было, маркер

tanders.ru

Электрический выключатель, розетка – как установить на стене

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода, а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя.

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Когда наступило время ремонта прихожей, представилась возможность спрятать электрические провода бра в стену и установить настенный выключатель скрытой установки.

Выключатель нужно было установить на кирпичную стену, зашитую листами гипсокартона много лет назад. В те времена листы гипсокартона крепились не саморезами на металлическом или деревянном каркасе, а с помощью гипса или алебастра. На кирпичную стену наносили в нескольких местах горки раствора, и прижимали к стене лист. Горки расплющивались и после затвердевания, а гипс и алебастр твердеют быстро, гипсокартон прочно фиксировался на стене.

Электрическая розетка была закреплена непосредственно за лист гипсокартона и когда была снята ее крышка, обнаружилось, что края гипсокартона в местах зацепления лапок крепления розетки раскрошились.

При снятии крышки с розетки также выяснилось, что она была запитана не от распределительной коробки, а от соседней розетки, установленной в нескольких метрах от нее. Соседняя розетка тоже была закреплена таким же способом и держалась ненадежно. В результате возникла необходимость не только установить выключатель для бра, но и переустановить обе розетки.

Установить специальные коробки для гипсокартона не представлялось возможным, так как менять место установки розеток не хотелось, а стенки гипсокартона на старых местах были раскрошены. В дополнение современные пластмассовые коробки для скрытой установки выключателей и розеток имеют большую глубину, и держатся в гипсокартоне, как свидетельствует практика, ненадежно. Решил использовать металлические коробки.

Доработка конструкции крепления выключателя и розеток

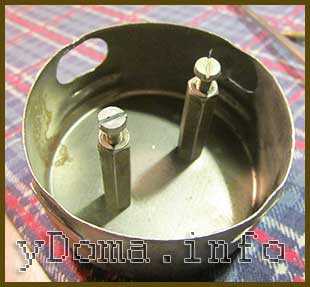

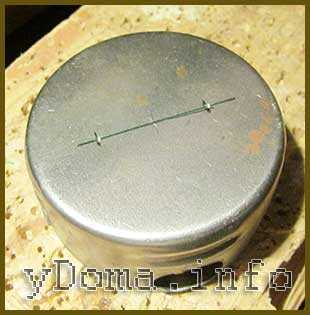

Для надежного закрепления розеток и выключателя в коробках, перед монтажом в стене решил коробки доработать, установив в них крепежные стойки с резьбой. Для установки стоек необходимо измерять расстояние в корпусе розетки между винтами крепления механизма лапок и на обратной стороне металлической коробки сделать разметку с кернением мест для сверления отверстий.

Далее в коробке сверлятся исходя из диаметра резьбы стоек, отверстия, и стойки закрепляются гайками или винтами, в зависимости от вида стоек.

Длина стоек выбирается исходя из размеров основания выключателя или розетки из расчета, чтобы корпус прибора плотно прилегал к торцу стоек. Лучше всего для крепления подходят винты с резьбой М4.

Монтаж коробок для установки розеток, выключателя, и подключения их к электропроводке ничем не отличается.

Установка на стену коробок для розеток и выключателя

Внимание! Перед работой по установке розеток не забудьте обесточить электропроводку.

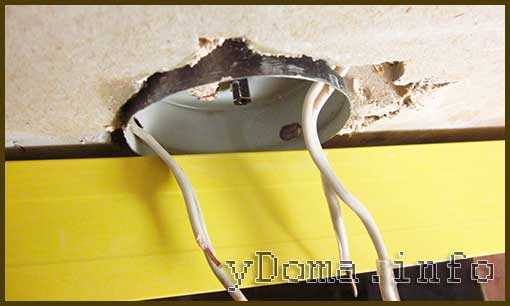

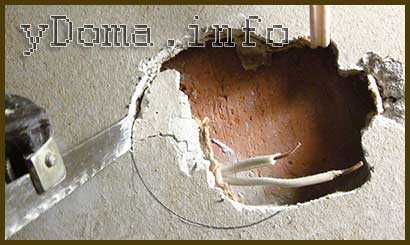

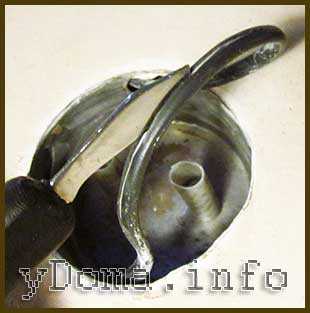

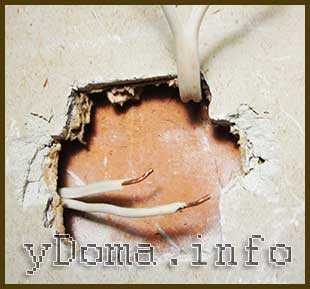

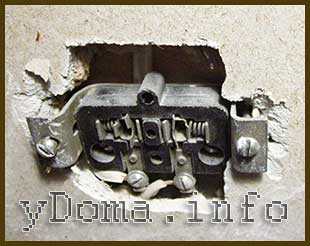

После снятия электрической розетки перед глазами открылась следующая картина. Это дыра в листе гипсокартона, на глубине которой не более двух сантиметров находилась кирпичная стена. Коробка имеет глубину около четырех сантиметров, следовательно, придется удалять часть стены.

Из отверстия выходили два двойных провода электропроводки, сверху от распределительной коробки, слева от соседней розетки. Оставлять квартиру без электричества было неудобно, поэтому индикатором фазы был определен фазный провод и на него плотно надета изолирующая пластиковая трубка. Провод слева был коротковат. Поэтому пришлось место установки сдвинуть ближе к этому проводу.

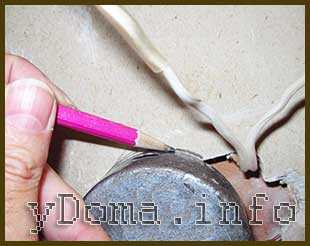

Для того, чтобы сделать выборку в стене для установки коробки нужно выполнить разметку. Для этого коробка прикладывается к стене, и обводится по контуру карандашом.

Далее пилкой по металлу, зажатой в ручку, или просто удерживая пилку в руке, обвернув ее сложенной в несколько слоев бумаги или тряпки для защиты руки, делается пропил по нанесенной карандашом линии. После удаления лишнего гипсокартона, необходимо сделать выборку в кирпиче.

Сначала нужно просверлить дрелью с функцией перфоратора или перфоратором на расстоянии друг от друга, равному диаметру сверла, отверстия на нужную глубину. Кирпич сверлится легко, что демонстрирует ниже представленный видеоролик. На сверление всех отверстий у меня ушло не более пяти минут.

Всего просмотров: 41514

После просверливания всех отверстий нужно их расширить в сторону соседних, очень плавно наклоняя дрель в режиме сверления. Как видно на фотографии, многие соседние отверстия слились.

Теперь нужно удалить перемычки кирпича между отверстиями. Кирпич выдерживает большее давление, но против ударов имеет низкую устойчивость. Поэтому с помощью зубила и молотка перегородки легко ломаются.

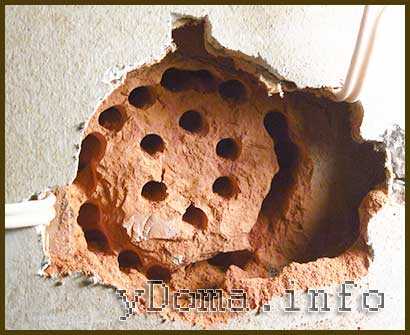

После удаления кирпичных перемычек выборка в стене для установки коробки под розетку стала достаточной глубины.

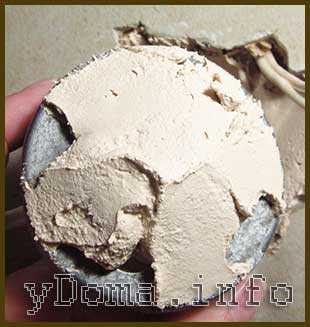

Закрепить коробку в стене можно с помощью раствора, например, цемента, алебастра, гипса или ротбанда. Я использовал ротбанд, так как он был под рукой и с ним очень удобно работать.

Сначала выборка заполняется раствором по бокам. Затем на дно коробки наносится горка раствора и коробка вставляется в выборку заподлицо стены, выдавливая излишки раствора.

Следует отметить, что если Вы делаете ремонт и планируете в дальнейшем выравнивать стены, то необходимо коробку под розетку утопить на такую глубину, чтобы ее поверхность оказалась на уровне плоскости выровненной стены.

После того, как закрепляющий коробку раствор застынет можно приступать к установке в коробку розетки и подключению ее к электропроводке.

Подключение электрической розетки к электропроводке

К этой розетке требовалось подключить параллельно другую розетку, к которой будет подключен светильник с выключателем. Поэтому к каждой ее клемме необходимо присоединить по два провода.

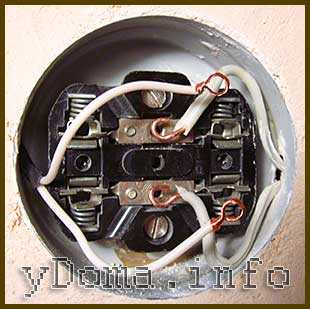

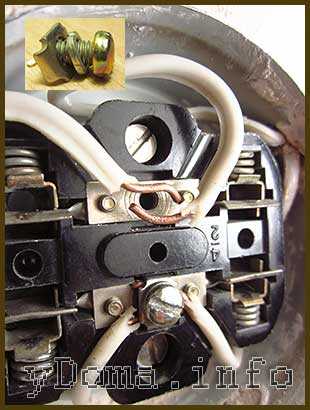

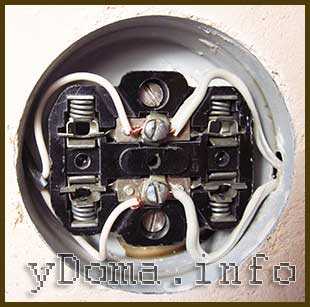

Для надежного контакта концы проводов несколько изогнуты, а на винты надеты пружинные шайбы типа гровер. С правой стороны к розетке подходят провода электросети от распределительной коробки, а слева, уходящие ко второй розетке.

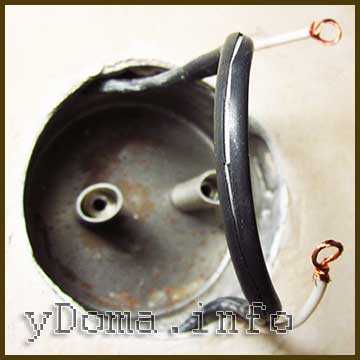

Теперь розетка установлена в металлической коробке, что гарантирует пожарную безопасность, надежно закреплена и выполнено подключение проводов электросети.

Перед установкой коробки для выключателя, сначала необходимо в стене проложить провод для подключения бра. Так как между гипсокартонной облицовкой и кирпичной стеной имелся зазор, то проще всего было протянуть провод через это пространство. Но в моем случае из-за крепления гипсокартона на алебастре, такая возможность представилась частично.

Часть провода с помощью одножильной стальной проволоки и дополнительно просверленного в гипсокартоне отверстия с помощью сверла-перки получилось протащить через полость, а кусок пришлось прокладывать в штробе, сделанной в гипсокартоне.

Как сделать штробу в стене

Перед штроблением необходимо с помощью линейки и карандаша сделать разметку, нанести крайние линии штробы. Ширина штробы должна быть чуть шире провода, глубина на пару миллиметров больше, чем толщина провода.

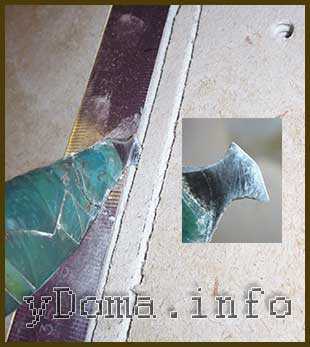

Далее приложив линейку с помощью самодельного резака (таким резаком хорошо режется также органическое стекло и пластмасса), сделанного из поломанной пилки по металлу, прорезать канавки. Штроба в гипсокартоне, как и в штукатурке прорезаются легко.

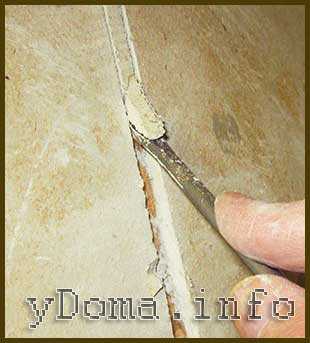

С небольшим нажимом отверткой с плоским лезвием удаляется гипсокартон или штукатурка из штробы. Теперь можно укладывать проводку в штробу.

После установки коробок для розетки и выключателя в стене, прокладки провода для бра и закрытия ротбандом, можно приступать к подсоединению электропроводов.

Подключение светильника скрытой проводки к розетке

Подключение в розетке проводов бра практически не отличается от подключения дополнительной розетки, описанной выше.

Так как провод для подключения бра был взят многожильным, то для хорошего контакта с одножильным проводом пришлось сделать на концах проводов колечки. Осталось закрутить винты и переходить к подключению выключателя.

С правой стороны к розетке подходят провода от соседней розетки, а слева идущие на выключатель.

Подключение выключателя скрытой проводки

Когда делался монтаж коробок и прокладка провода для бра, в коробке выключателя была оставлена петля неразделанного провода. Теперь пришло время подготовки его к монтажу.

Так как был взять провод в двойной изоляции, то сначала необходимо острым ножом аккуратно, чтобы не повредить внутреннюю изоляцию проводов, разрезать внешнюю изоляцию на половину длины петли.

Далее провод, который подключен к фазному выводу розетки разрезается посередине, с концов снимается изоляция и формируются колечки. Неразрезанный провод возвращается в изоляционную трубку.

Прикручивается выключатель к ранее установленным стойкам в коробке и к выводам выключателя подсоединяются подготовленные провода винтами с гроверами.

Установка розеток и выключателя для бра окончена, осталось установить клавишу на выключатель и крышку на розетку.

Электрическая схема подключения
светильника с выключателем к розетке

В результате проделанной работы получилась вот такая не стандартная электрическая принципиальная схема соединения двух розеток, выключателя и бра.

Подключить к проводам в распределительной коробке дополнительную розетку без повреждения декоративного покрытия стены невозможно. В дополнение, распределительные коробки зачастую скрыты под слоем штукатурки или расположены выше уровня подвесных потолков и их найти проблематично.

Поэтому подключение по такой схеме вполне оправдано и надежно, если все выполнено по правилам, с учетом соответствия сечения проводов планируемой нагрузке.

Розетки и выключатель на стен

ydoma.info

Розетки и выключатели

Розетка и выключатель

Розетки и выключатели являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов. Однако суть остается прежней.





Розетки

Полное название — штепсельная розетка. Все знают, что это. Наверно нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь. Розетка — это часть штепсельного соединения, в которое также входит вилка. Эти составляющие называют также «мамой» и «папой».

Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно розетка ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.

Штепсельное соединение

Любая розетка состоит из следующих основных элементов:

• контактов;
• основания, которое называется колодкой;
• защитного корпуса.

Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора. Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны.

Розетки старого образца рассчитаны на номинальное напряжение в 220–230 В и силу тока 6,3–10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10–16 А. От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке. Сравните старый образец розетки — 1386 Вт (1386 Вт = 6,3 А х 220 В) и современный вариант розетки — 3520 Вт (3520 Вт = 16 А х 220 В).





Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать. Это не единственная проблема старых розеток.

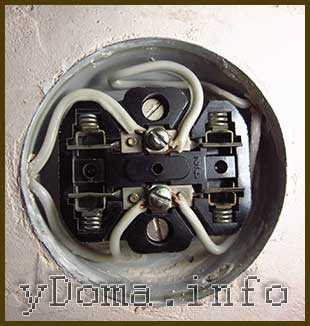

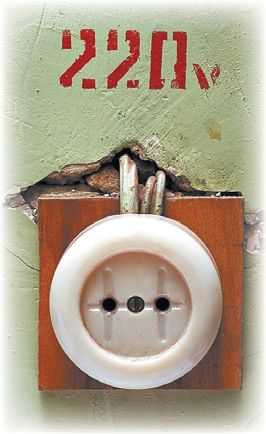

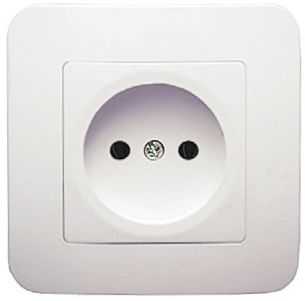

Розетка старого образца

Расстояние между выходными контактами тоже разное, у современных розеток оно больше. Кроме того, диаметр штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка.

Сейчас в розетках устанавливают три провода: фазовый, нулевой и заземляющий. В старых образцах их только два – фаза и ноль, в то время как на новых приборах установлены специальные заземляющие провода. Ясно, что при подключении к старой розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.

Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке

Колодка — основание розетки, то, на чем держатся контакты и защитный корпус. Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика. Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.

Розеточная колодка

Защитный корпус — это внешняя покрышка разъема с отверстиями под штепсельную вилку. Он выполняет защитную и декоративную функции. В определенных видах розеток в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки. Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

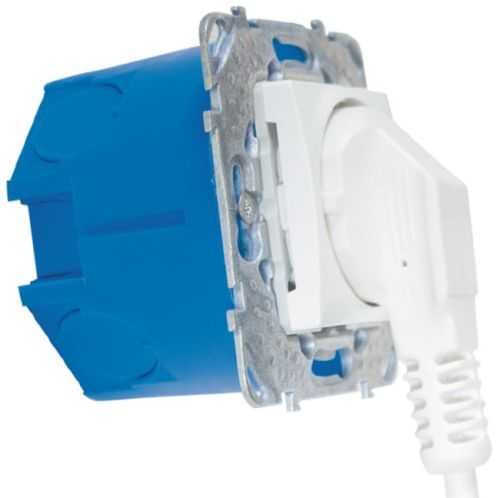

Встроенная розетка в подрозетнике

Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены. Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).

Встроенная розетка без заземления

При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

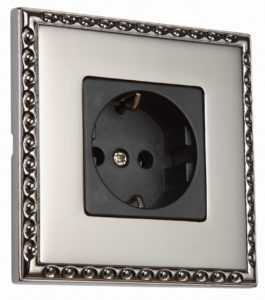

Встроенная розетка с заземлением

У розеток с заземлением есть контакты, соединенные с заземляющим проводом. Предназначены эти розетки для установки в электрические сети, у которых есть заземление.

Двойные розетки используются для подключения сразу двух штепсельных вилок. В основании имеют одну колодку стандартного размера, поэтому встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка).

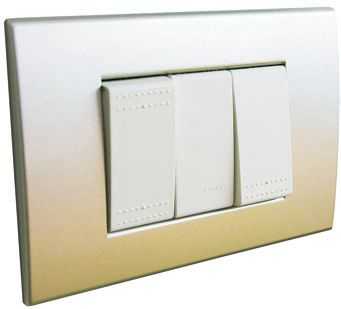

Выключатели и розетки, соединенные с помощью рамки в один блок

Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения. Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з).

Розетка с таймером







Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов. Помимо силовых существуют и розетки для наконечников информационных кабелей.

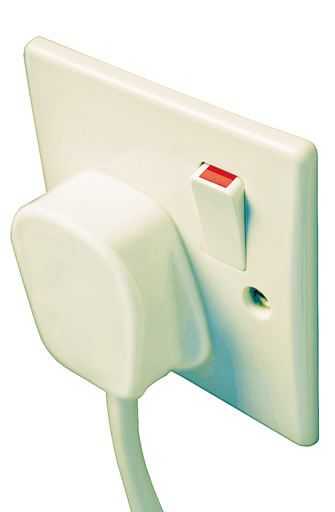

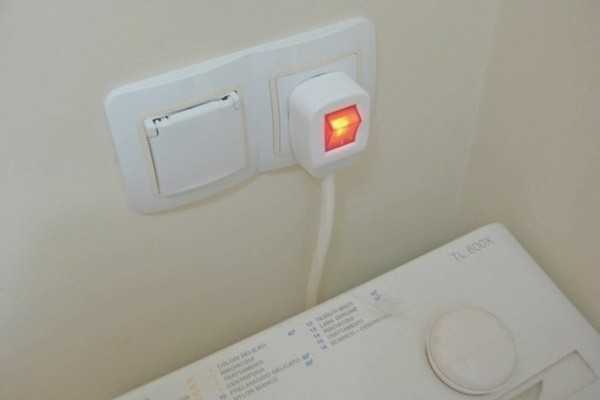

Розетка с выключателем

Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля. Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

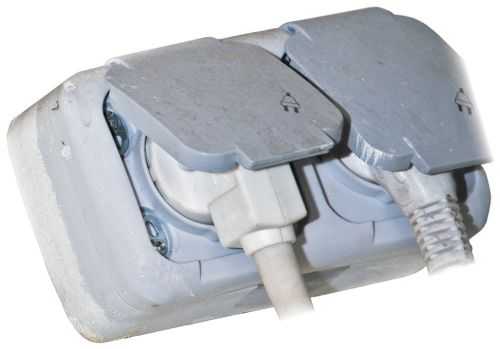

Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах

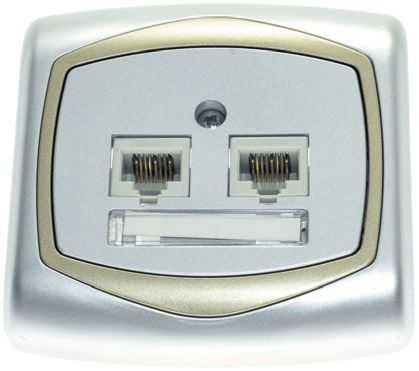

Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки.

Простая телефонная розетка с одним гнездом

Компьютерная розетка по внешнему виду очень похожа на телефонную. Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы.

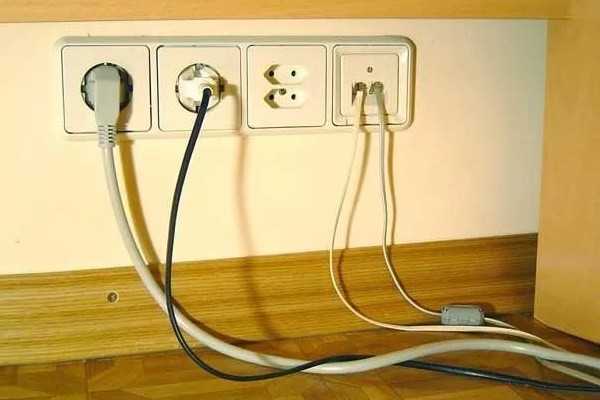

Блок из силовой, антенной, телефонной и компьютерной розеток

Компьютерная розетка с двумя гнездами

Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники. Кстати, так называемые евророзетки — немецкий стандарт.

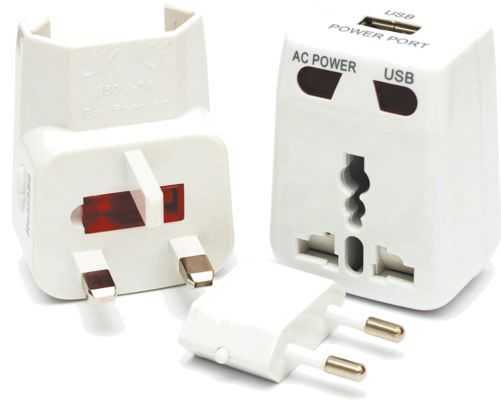

Универсальный переходник

Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей. Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов. Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду.

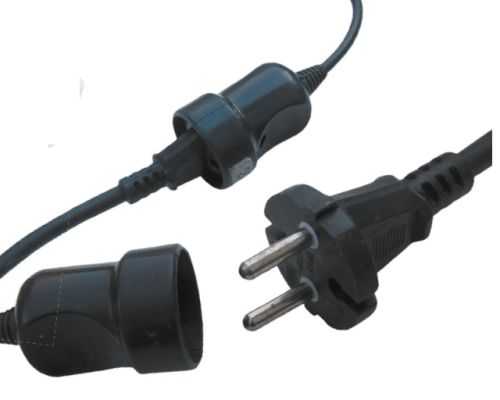

Колодка удлинителя со шнуром и вилкой

Переносной удлинитель с катушкой для кабеля

Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов. В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка.

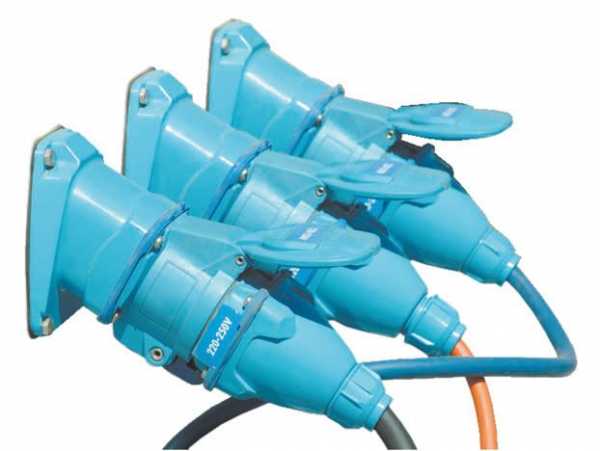

Силовые штепсельные соединения

Однофазный силовой разъем с вилкой

Выключатели

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки. Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый.

В некоторых видах есть контакт для подсоединения провода земли. Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается. Основные виды выключателей следующие.

Одноклавишный встроенный выключатель

Клавишные выключатели: основной вид выключателей — это прибор с одной клавишей или кнопкой. Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш. Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Двухклавишный накладной выключатель

Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3.

Трехклавишный выключатель

Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

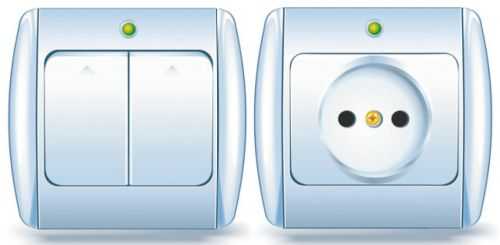

Двухклавишный выключатель с подсветкой

На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте. Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный выключатель по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении.

Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д.

Пылевлагозащищенный выключатель

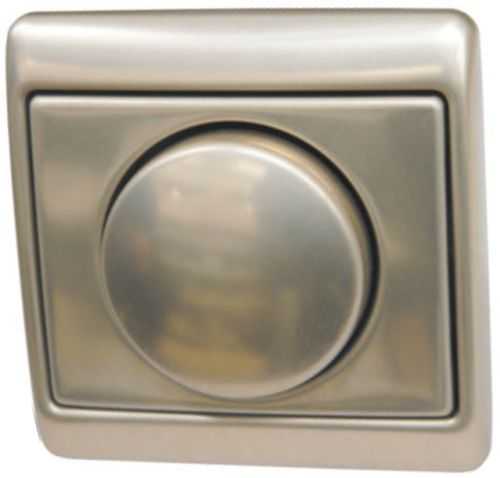

Светорегулятор (диммер) — это выключатель — регулятор освещения. В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6–7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА).

Диммер с поворотным регулятором

Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочих осветительных приборах.

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.

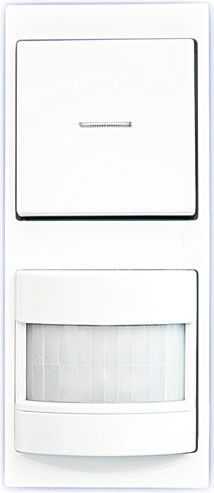

Выключатель с датчиком движения

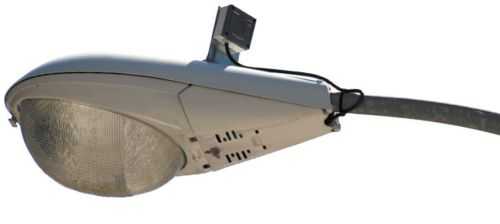

Уличный светильник, оснащенный автоматическим выключателем с фотоэлементом

С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя.









Что бы еще почитать?

remstd.ru
