Внутренние и наружные диаметры стальных труб таблица: Стандартные диаметры стальных труб — таблица наружного и внутреннего диаметра

Таблица соответствия стандартов размеров стальных труб

  • О компании
    • Наши клиенты
    • Каталог товаров
    • Производство
    • Контактная информация
    • Распродажа
    • +7 (495) 106-81-41
    • Отправить заявку
    • Заказать обратный звонок
    • Интернет магазин honeywellshop.ru
    • Главная
    • org/Breadcrumb»>Информация
    • Таблица соответствия стандартов размеров



    Таблица соответствия условного прохода стальных труб, дюймовой резьбы и наружных диаметров стальных и полимерных труб
    Условный проход трубы Dy, мм Диаметр резьбы G», дюйм Наруженный диаметр трубы Dn, мм
    ВГП ЭС, БШ Полимерная
    10
    3/8″     		17 16 16
    15 1/2″ 21. 3 20 20
    20 3/4″ 26.8 26 25
    25 1″ 33.5 32
    32
    32 1 1/4″ 42.3 42 40
    40 1 1/2″ 48 45 50
    50 2″ 60 57 63
    65 2 1/2″ 75.
    5     		76 75
    80 3″ 88.5 89 90
    90 3 1/2″ 101.3 - -
    100 4″ 114 108 110
    125 5″ 140 133 125
    150 6″ 165 159 160
    160 6 1/2″ - 180 180
    200 - - 219 225
    225
    -     		- 245 250
    250 - - 273 280
    300 - - 325 315
    400 - - 426 400
    500 - - 530 500
    600 - - 630 630
    800 - - 820 800
    1000 - - 1020 1000
    1200 - - 1220 1200


    ВГП — трубы стальные водоводогазопроводные ГОСТ 3263-75
    ЭС — трубы стальные электросварные прямошовные ГОСТ 10704-91
    БШ — трубы стальные бесшовные горячедеформированные ГОСТ 8732-78, ГОСТ 8731-74 (от 20 до 530 мм)



    ISO дюйм ISO мм SMS мм DIN мм Ду
    1/8 10,30     5
    1/4 13,70 6,35   8
    3/8 17,20 9,54 12,00 10
    1/2 21,30 12,70 18,00 15
    3/4 26,90 19,05 22 (23) 20
    1/2 33,70 25,00 28,00 25
    1 1/4 42,40 31,75 34 (35)
    32
    1 1/2 48,30 38,00 40 (43) 40
    2 60,30 50,80 52 (53) 50
    2 1/2 76,10 63,50 70,00 65
    3 88,90 76,10 84 (85) 80
    4 114,30 101,60 104,00 100
    5
    139,70     		129,00 129,00 125
    6 168,30 154,00 154,00 150
    8 219,10 204,00 204,00 200
    10 273,00 254,00 254,00 250

    Диаметры труб

    Какие существуют диаметры труб?

    Водогазопроводные трубы имеют 2 основные характеристики (диаметра).

    1. Внутренний диаметр труб или по-другому, условный проход трубы Dу
    2. Наружный диаметр труб Dн

    Внутренние диаметры труб:

    Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.

    Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.

    В таблице указаны размеры труб (диаметры) в мм и дюймах:

    Условный проход трубы (Dy) мм

    Диаметр резьбы (G), дюйм

    Наружный диаметр трубы (Dн), мм

    Труба стальная водогазопроводная

    Бесшовная

    Полимерная

    10

    3/8″

    17

    16

    16

    15

    1/2″

    21,3

    20

    20

    20

    3/4″

    26,8

    26

    25

    25

    1″

    33,5

    32

    32

    32

    1 1/4″

    42,3

    42

    40

    40

    1 1/2″

    48

    45

    50

    50

    2″

    60

    57

    63

    65

    2 1/2″

    75,5

    76

    75

    80

    3″

    88,5

    89

    90

    90

    3 1/2″

    101,3

    102

    110

    100

    4″

    114

    108

    125

    125

    5″

    140

    133

    140

    150

    6″

    165

    159

    160

    При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

    Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

    В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

    Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

    Наружные диаметры труб и толщина стенки труб:

    Наружный диаметр, Dн мм

    Толщина стенки, мм

    Трубы стальные водогазопроводные ГОСТ 3262-75

    15

    2,8

    20

    2,8

    25

    3,2

    32

    3,2

    40

    3,5

    50

    3,5

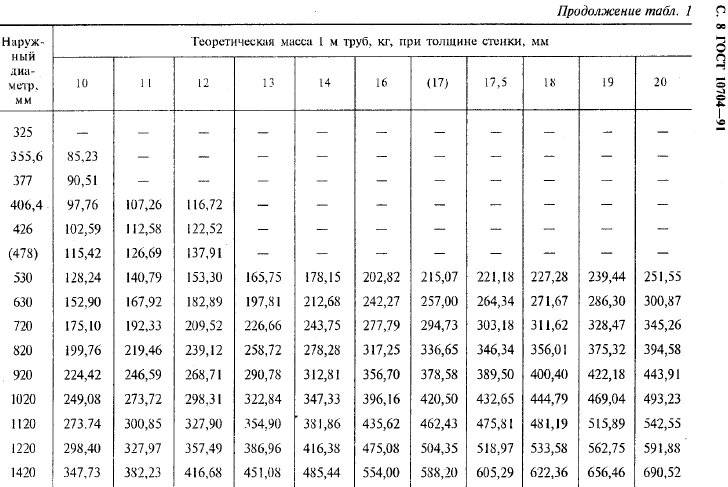

    Трубы стальные электросварные ГОСТ 10704-91 ГОСТ 10705-80

    57

    3,5

    76

    3,5

    89

    3,5

    4,0

    102

    3,5

    4,0

    108

    3,5

    4,0

    114

    4,0

    4,5

    133

    4,0

    4,5

    159

    4,5

    5,0

    6,0

    Пластиковые трубы

    10

    2,0

    1,7

    1,4

    1,2

    1,0

    0,8

    0,6

    0,5

    0,5

    12

    2,4

    2,0

    1,7

    1,4

    1,1

    0,9

    0,8

    0,6

    0,6

    0,5

    0,5

    16

    3,3

    2,7

    2,2

    1,8

    1,5

    1,2

    1,0

    0,8

    0,7

    0,7

    0,6

    0,5

    20

    4,1

    3,4

    2,8

    2,3

    1,9

    1,5

    1,2

    1,0

    0,9

    0,8

    0,7

    0,7

    0,5

    25

    5,1

    4,2

    3,5

    2,8

    2,3

    1,9

    1,5

    1,2

    1,1

    1,0

    0,9

    0,8

    0,7

    0,5

    32

    6,5

    5,4

    4,4

    3,6

    2,9

    2,4

    1,9

    1,6

    1,4

    1,3

    1,1

    1,0

    0,8

    0,7

    0,5
