№1. Тип электрической проводки

Электрическая проводка в квартире может быть:

• скрытого типа, когда кабель уложен в стену. Не вдаваясь в особенности монтажа электропроводки, отметим, что это наиболее предпочтительный и безопасный вариант, но, увы, не всегда доступный;
• открытого типа, когда кабель крепится непосредственно на стену.

Для проводки скрытого типа подходят внутренние розетки и выключатели. Основная часть электроустановочного оборудования в этом случае находится в стене, а снаружи монтируется только симпатичный корпус.

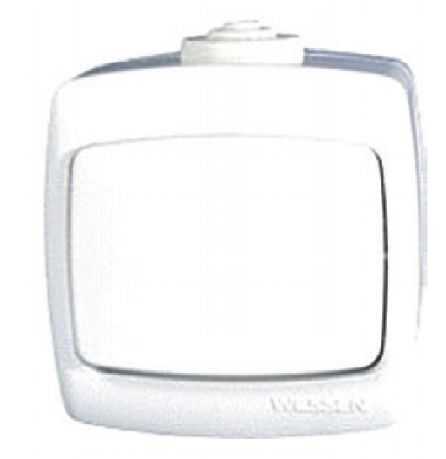

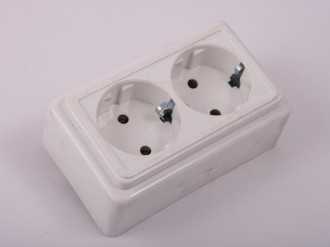

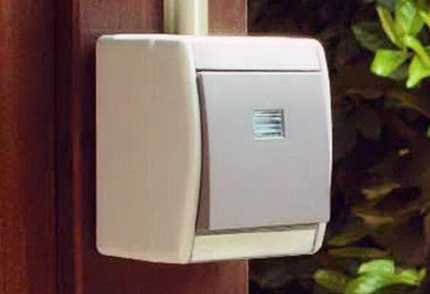

Для открытых проводок необходимо оборудование наружного типа, т.е. накладные розетки и выключатели. Они будут заметно выпирать, но сказать, что такие детали способны испортить интерьер, все равно нельзя. Правда, в этом случае придется более тщательно подойти к вопросу определения идеального места расположения, чтобы розетку или выключатель лишний раз никто не задевал. К преимуществам отнесем более простую установку.

№2. Какую розетку выбрать: степень защиты корпуса

Даже ребенку понятно, что розетка – это источник повышенной опасности. Взрослые могут добавить, что контакт с водой может иметь катастрофические последствия. Так что теперь, не использовать розетки на кухне или в ванной вообще? Что же тогда делать в бассейнах и прочих помещениях, где контакта с водой не избежать? На этот случай разработаны защитные розетки, корпус которых может предотвратить негативное воздействие влаги и пыли.

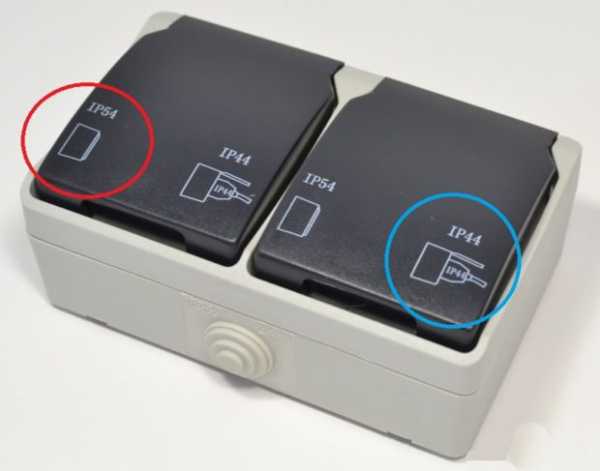

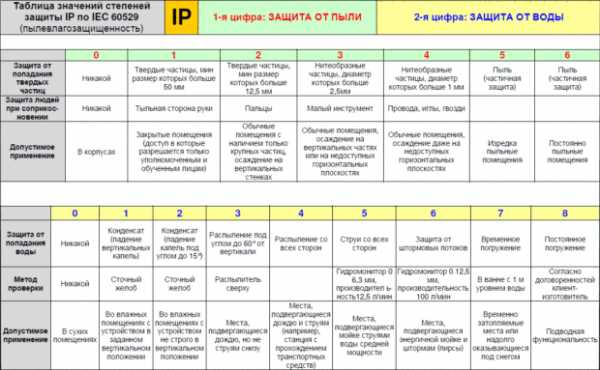

При выборе розетки обязательно стоит обращать внимание на степень защиты от влаги и попадания мелких предметов, которая указывается в маркировке буквами IP и следующими за ними двумя цифрами.

Первая цифра показывает, насколько розетка защищена от попадания сторонних предметов:

• 0 – защиты нет;
• 1 – защита от предметов размером более 50 мм;
• 2 – защита от предметов более 12 мм;
• 3 – защита от предметов более 2,5 мм;
• 4 – зашита от предметов размером более 1 мм;
• 5 – защита от мелких частиц, в т.ч. от пыли;
• 6 – абсолютная пыленепроницаемость.

Вторая цифра указывает на степень защиты от влаги:

• 0 – защиты нет;
• 1 – защита от капель, попадающих сверху;
• 2 – защита от капель, падающих не только строго сверху, но и под углом 15 градусов;
• 3 – защита от брызг, которые попадают под углом 60 градусов, в т.ч. от дождя;
• 4 – защита от брызг, которые падают под разным углом;
• 5 – защита от струи воды;
• 6 – защита от мощной струи воды;
• 7 – защита при непродолжительном погружении в воду;
• 8 – защита при долгом погружении в воду.

Выбор розетки зависит от того, где она будет эксплуатироваться, и какие воздействия на нее предполагаются. Например, для жилых комнат подойдет розетка IP 20, для ванной – IP 44, хотя некоторые советуют брать IP 45, а для улицы стоит присматривать розетку IP 65.

№3. Важные технические параметры розетки

Установку розеток и выключателей лучше доверить профессионалам, если есть хотя бы малейшее сомнение в собственных силах. С другой стороны, кто бы ни брался за установку подобного оборудования, основные технические параметры знать необходимо.

Заземление

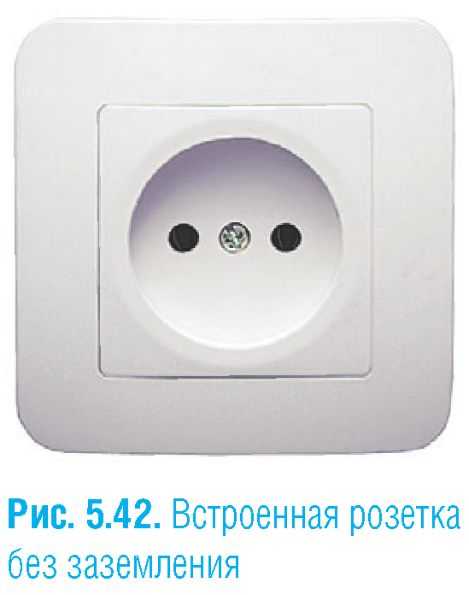

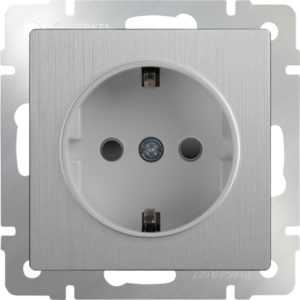

Розетки могут быть с заземлением и без него. Выбор зависит от того, есть ли в проводке квартиры заземляющий проводник:

• розетка без заземления обычно маркируется 2К, где К – контакт, а цифра – количество контактов. Такие розетки используют тогда, когда заземление не предусмотрено или необязательно;
• розетка без заземления маркируется 2К+З, внешне отличается наличием двух металлических планок в гнезде с контактами. Это вариант для домов, где используется трехпроводная сеть.

Стоит отметить, что проводка без заземления сегодня встречается все реже, осталась она только в старых домах.

Номинальные характеристики

Род и сила так, напряжение, частота сети – важнейшие параметрч при выборе розетки. В наших сетях используют переменное напряжение 220 В и частотой 50 Гц, в других странах эти параметры несколько отличаются. Номинальный ток лучше выбирать в зависимости от планируемой нагрузки на данную розетку. Для отечественных условий лучше брать изделия с напряжением 250 В и номинальным током от 10 А, для подключения стиральной машины, электроплиты – 16 А. Специалисты рекомендуют пользоваться при выборе соотношением 4 А – 0,88 кВт.

При выборе розетки и расчете их общего количества в квартире следует учитывать то количество киловатт, которое выделено для вашей квартиры. Если одновременно во все розетки будет подключено мощное оборудование, кабель может перегреться, а это рискует обернуться пожаром. Именно поэтому электрики советуют произвести расчет мощности электрической сети прежде, чем ставить новое оборудование и новые розетки. Подобный расчет выполняет специалист – на это лучше не жалеть денег.

Винтовое и безвинтовое соединение

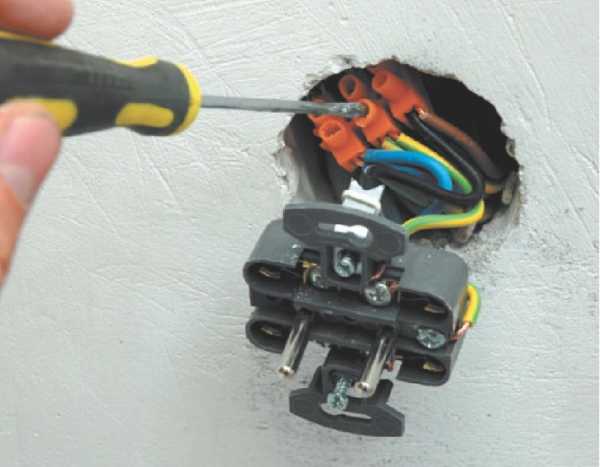

Не вдаваясь в нюансы монтажа розетки, отметим, что для закрепления жилы в подрозетнике используются специальные винты. Они вкручиваются в пластинку, которая зажимает контакт. Если с течением времени контакт ослабеет, можно будет аккуратно подтянуть винт.

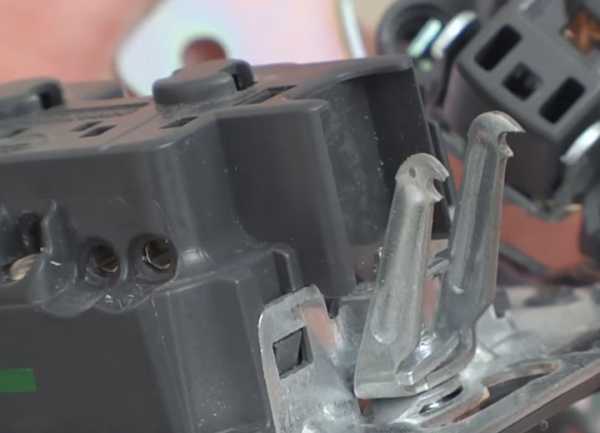

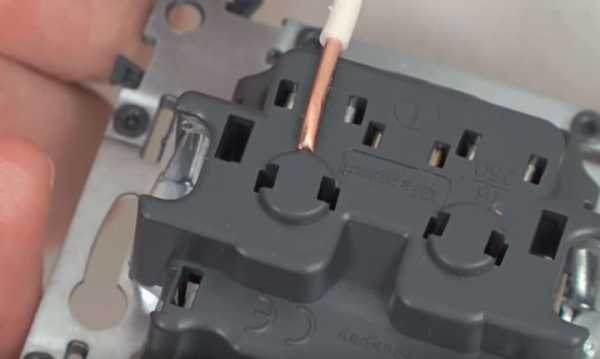

Есть розетки с быстрозажимными контактами, т.е. без винтов. Вместо традиционного зажима фиксация тут осуществляется благодаря специальному отверстию, которое может сужаться и расширяться при нажатии клавиши. Производители подобных изделий обещают, что регулярная профилактика такой системе не нужна, а механизм способен самостоятельно и достаточно надежно поджимать контакт. На деле так оказывается не всегда, а для восстановления контакта придется проделать процедуру куда более сложную, чем просто подкрутить винт.

Кроме того, специалисты советуют брать розетки, где штепсельные разъемы оснащены пружинами – они позволяют более прочно зафиксировать вилку. Если предполагается подключение нескольких розеток шлейфом, то должна быть дополнительна пара контактов, которая упростит процесс монтажа и повысит безопасность соединения.

Разновидности разъемов

В разных странах мира используют розетки, в которых разъемы устроены по-разному. Соответственно, и электроприборы имеют вилку определенной формы, отсюда возникла проблема переходников. Вдаваться в различные варианты и географию их использования не будем (это наглядно представлено на картинке), но отметим, что у нас используют розетки типа C (без заземления) и F (с заземлением).

№4. Виды розеток

В нашем привычном понимании розетка – это просто элемент с отверстиями, куда можно подключить электроприбор, а после его использования достаточно просто вынуть вилку из розетки. Это самый традиционный вариант. Он по-прежнему пользуется наибольшей популярностью, но появились и новые, более современные устройства, которые могут несколько больше.

Решая, какую розетку выбрать, обратите внимание на такие их виды:

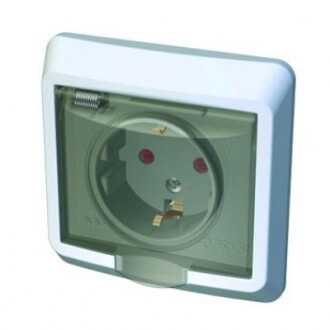

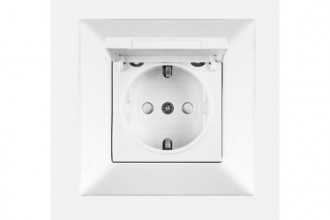

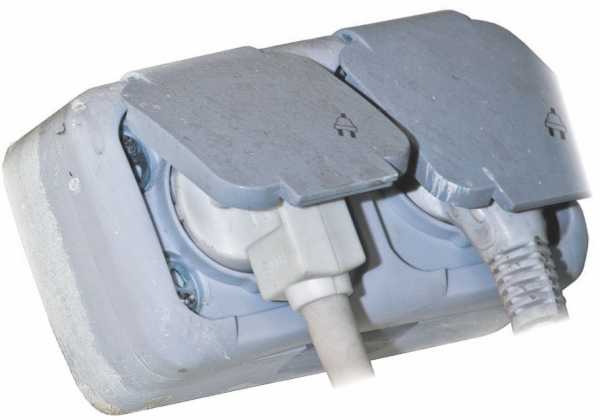

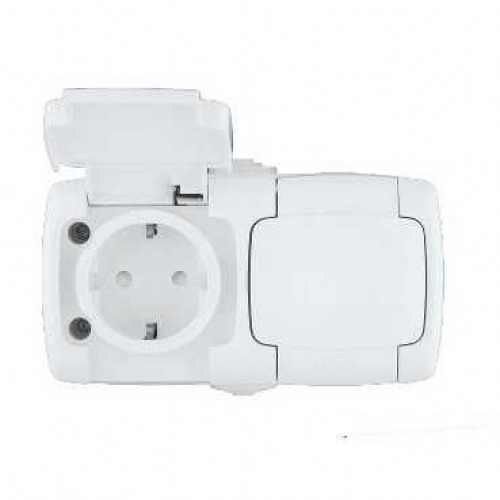

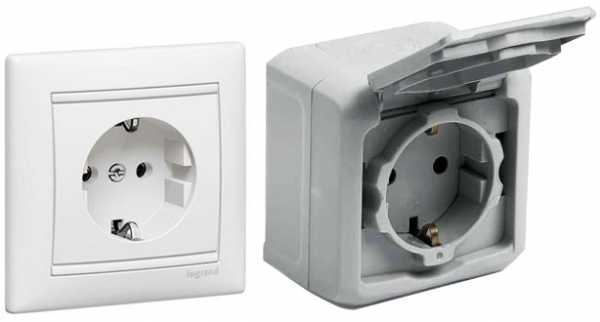

• розетка с крышкой незаменима там, где есть высокая вероятность попадания в оборудование влаги или пыли. Такие изделия ставят в ванных комнатах, бассейнах, на улицах. Пока розетка прикрыта крышкой, она защищена от негативного внешнего воздействия;

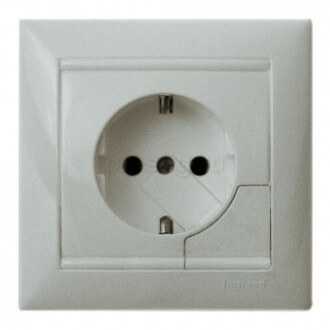

• розетка со шторкой – идеальный вариант для детской комнаты и детских учреждений. Конструкция предусматривает наличие специальных преграждающих элементов, которые не позволят засунуть в розетку проволоку или другой тонкий предмет. Шторки открываются только, если вставить электрическую вилку;

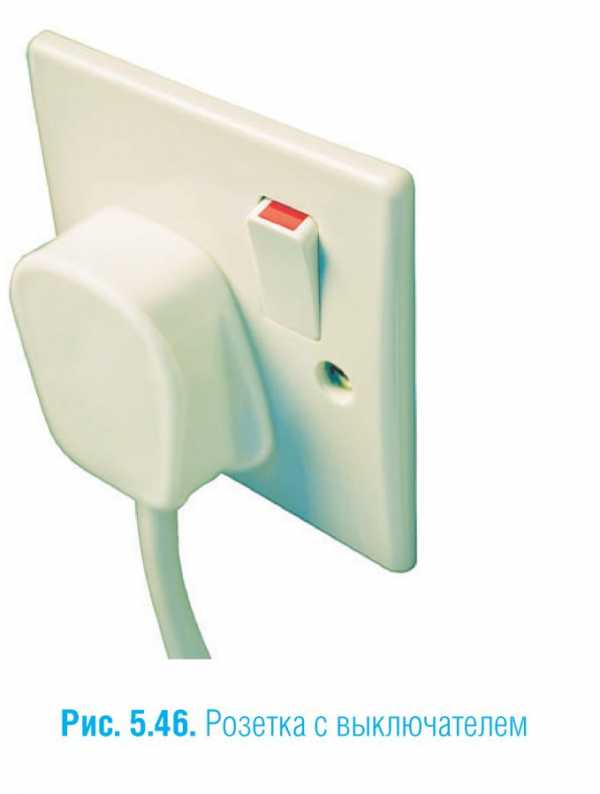

• розетка с выключателем, который позволяет включать и отключать питание электроприбора, исключая необходимость постоянно вставлять и вынимать вилку. Подобное решение направлено на продление срока службы розетки;
• розетки с выталкиванием вилки облегчают процесс отключения от питания электроприборов, тем самым позволяя продлить срок службы самой розетки и кабеля питания. Конструкция предполагает наличие на корпусе кнопки, при нажатии которой вилка буквально выскакивает из розетки. Что-то подобное реализовано в миксерах. Такие розетки уместно ставить в местах, где ими активно пользуются, например, в парикмахерских и на кухнях;

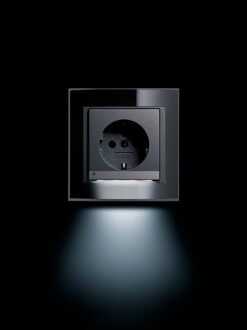

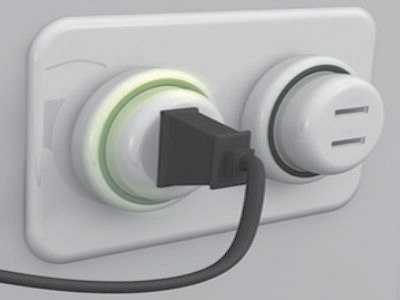

• розетка со световым индикатором предполагает наличие в конструкции небольшой лампочки. Ее свет говорит о наличии электроэнергии в сети и позволяет быстрее сориентироваться в темноте;

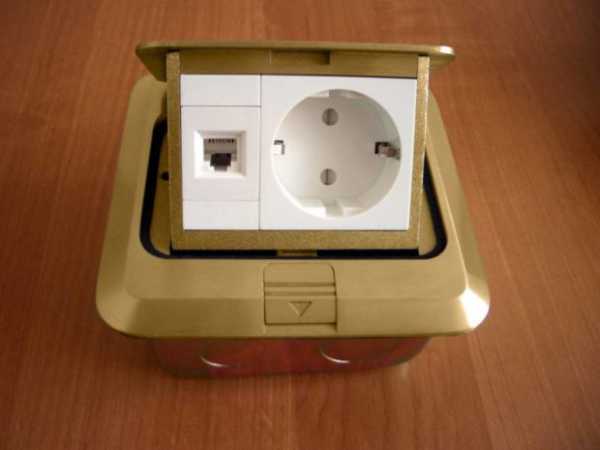

• напольная розетка с выдвижным механизмом понадобится тогда, когда расположить ее в стене по каким-то причинам невозможно. Кстати, выдвижные розетки подобного типа монтируют иногда на столешницы;

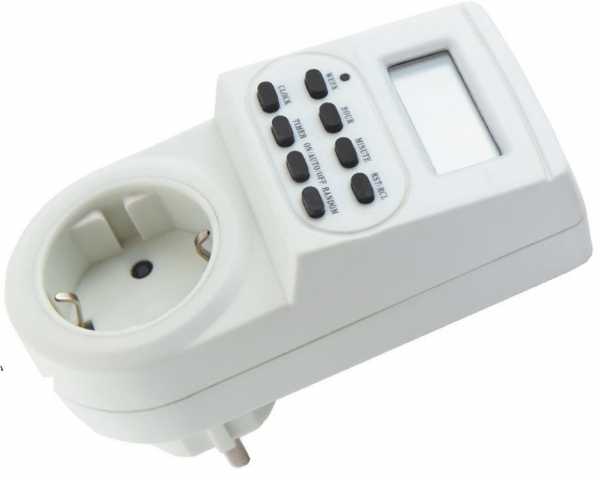

• розетка с таймером. Функционал понятен, а время отключения может задаваться как с помощью кнопок и дисплея, так и при помощи поворотного механизма;

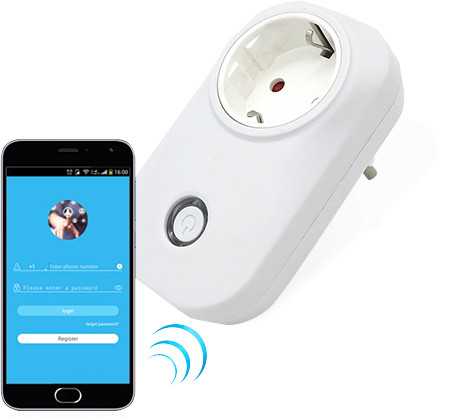

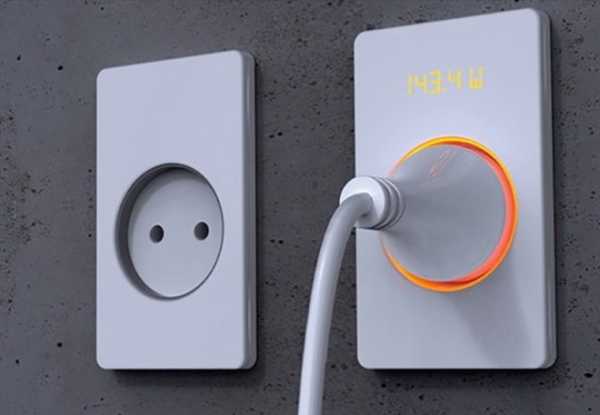

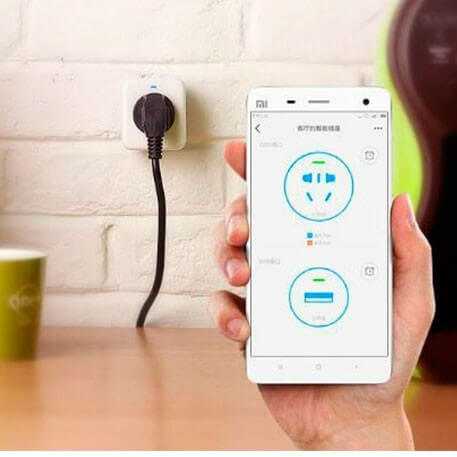

• Wi-Fi розетки применяют в системе «умный дом», управлять ими можно удаленно с помощью специального приложения;

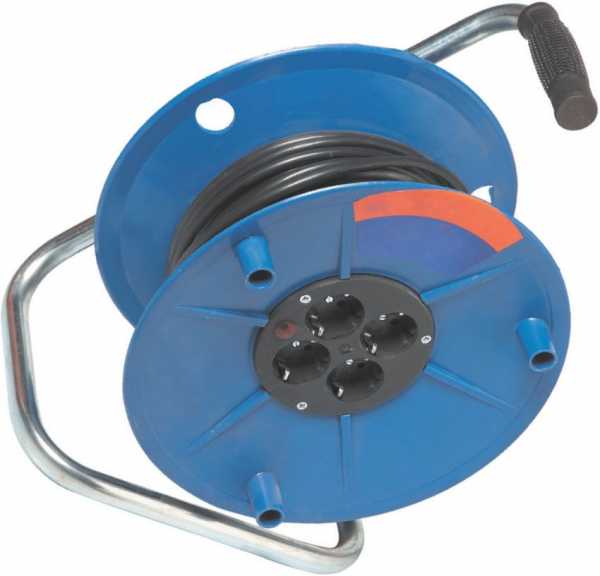

• блок розеток уместен там, где постоянно требуется работа нескольких электроприборов, например, на кухне;

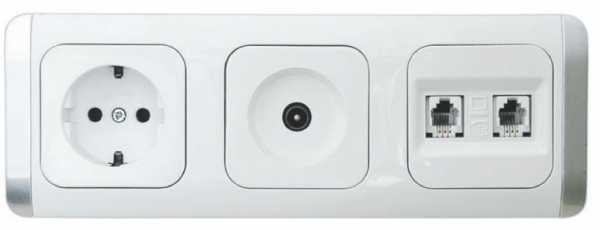

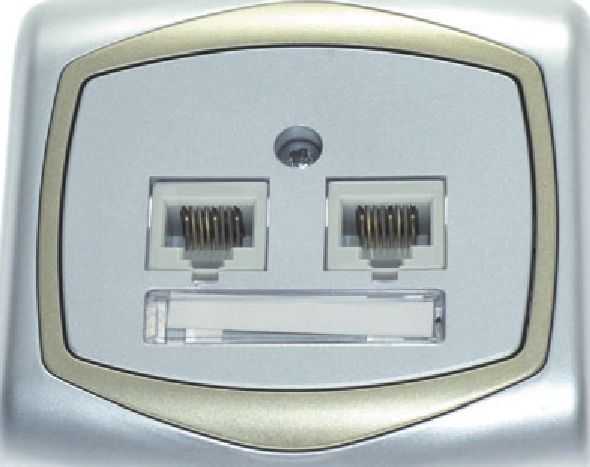

• спецрозетки могут потребоваться для подключения телефона, радиоточки или антенны;

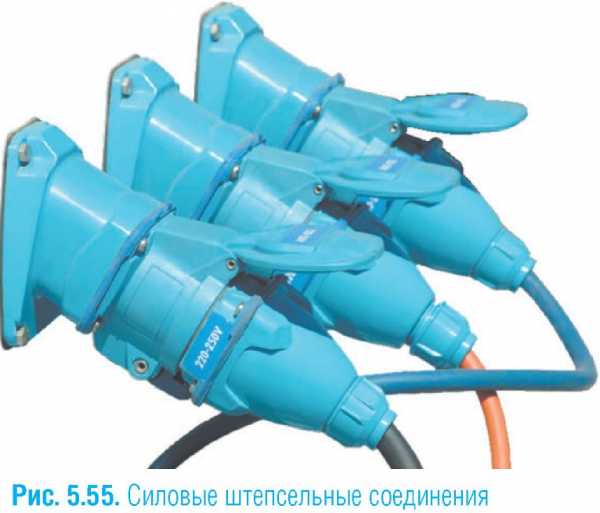

• силовые разъемы необходимы, в основном, на этапе проведения строительных и ремонтных работ для подключения приборов высокой мощности.

Среди более оригинальных вариантов также представлены оконные розетки, которые преобразуют солнечную энергию в электричество, розетки с ваттметром (показывают, сколько энергии потребляет подключенный прибор) и розетки с USB-выходом.

№5. Выбор выключателя

Многие параметры выбора розетки справедливы и для выключателя:

• по типу установки выключатели могут быть накладные и встроенные. Выбор по большей части зависит от особенностей проводки в квартире;
• в зависимости от условий эксплуатации выбирают выключатели с разной степенью защиты от пыли и влаги. Для помещений со стабильно высоким уровнем влажности рекомендуют выбирать выключатели с пластиковым или резиновым кожухом;
• технические характеристики выключателя будут указаны в его маркировке и подбираются в зависимости от номинального напряжения сети, тока и мощности приборов, с которыми будут работать выключатели.

По способу крепления выключатели могут быть:

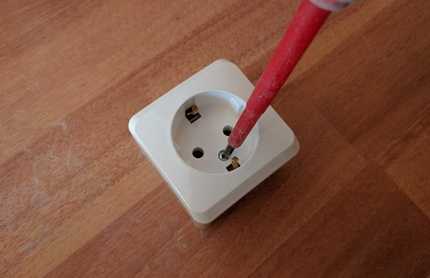

• винтовые по аналогу с винтовыми розетками. Специалисты говорят, что такие выключатели хорошо использовать с алюминиевой проводкой, которая не искрится и не нагревается;
• безвинтовые часто используют с медной проводкой.

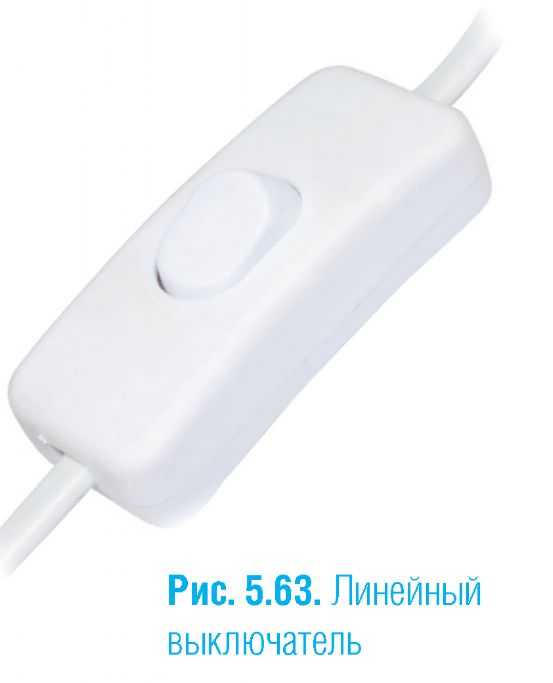

В зависимости от особенностей конструкции выключатели делят на:

• перекидные – самый привычный и максимально простой в управлении вариант;
• поворотные – такой механизм часто используют в выключателях, выполненных в ретро-стиле. Для включения тут необходимо повернуть по часовой стрелке рычаг;
• кнопочные – вариант, который по удобству может сравниться с перекидным, но распространения пока не нашел. Чтобы включить свет, достаточно нажать кнопку, она же нажимается для выключения;

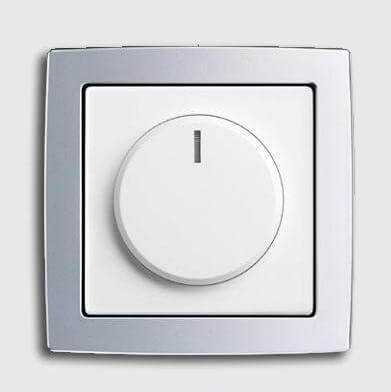

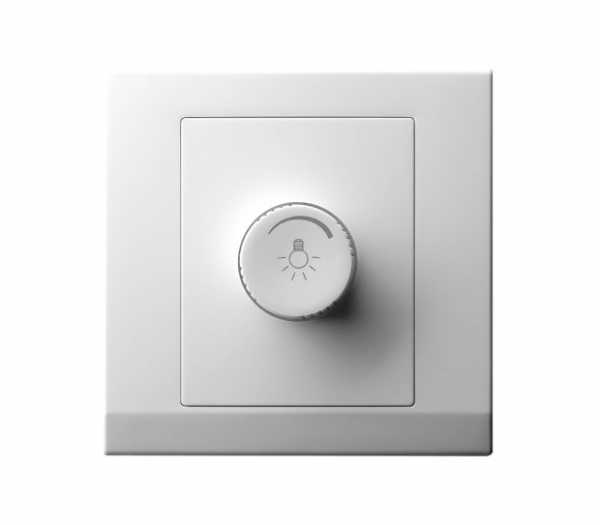

• диммеры позволяют не просто включать свет, но и регулировать его яркость, поворачивая рычаг. Это очень экономно и удобно, когда требуется создавать в одной комнате разные сценарии освещения. Диммеры обычно используют с лампами накаливания и галогенными лампами – найти люминесцентную или светодиодную лампу, которая бы могла подключаться к диммеру, сложно, и стоить она будет в пару раз дороже обычной.

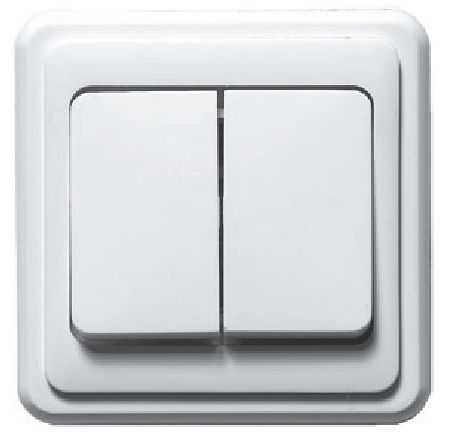

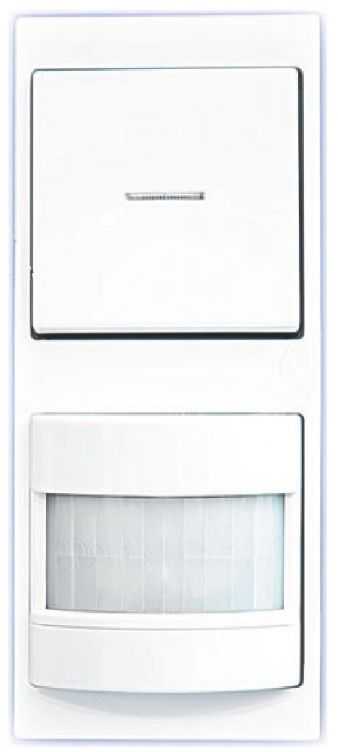

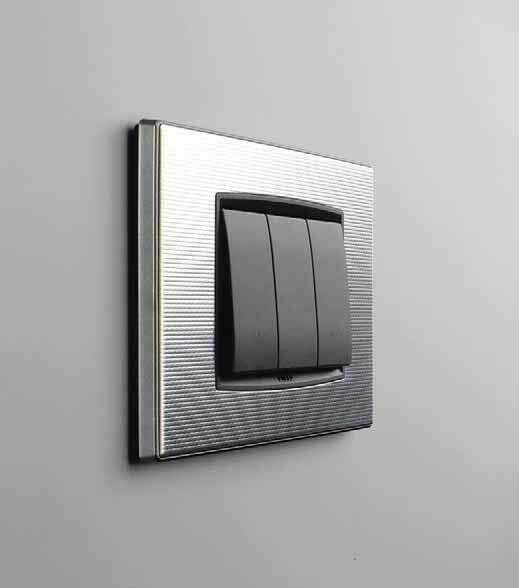

На одной панели может быть установлено несколько выключателей, которые отвечают за включение разных групп светильников, — это распространенное сегодня и достаточно удобное решение. Более того, одними и теми же светильниками можно управлять с разных мест в комнате – для этого необходима установка дополнительных выключателей. Система усложняется, зато комфорт растет. «Умные» выключатели с датчиком движения, сенсорным или удаленным управлением устанавливают в системах «умный дом».

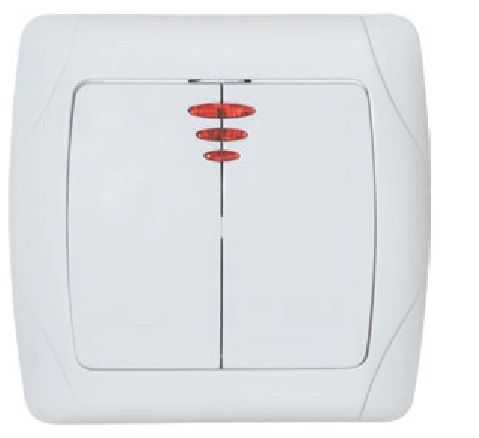

Отдельно стоит выделить выключатели с подсветкой: встроенная небольшая лампочка подскажет, что электричество есть и облегчит поиск в кромешной темноте. Можно установить дома выключатель с таймером или выключатель, который будет реагировать на хлопок.

№6. Дизайн и материал исполнения

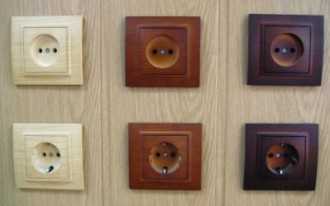

Такие элементы, как розетки и выключатели, непринято подчеркивать в дизайне интерьера, поэтому их всегда подбирают в тон стенам. Стиль их исполнения должен соответствовать выбранному стилю интерьера, и тут есть, где разгуляться. Производители предлагают нам изделия как в самом простом и привычном исполнении, так и настоящие произведения искусства.

В качестве материала изготовления обычно используют ударопрочную и пожароустойчивую пластмассу. Менее распространенные и, скорее, элитные варианты, — дерево, кожа, камень, стекло и даже бетон, фарфор, глина и текстиль. В выключателях допускается использовать сталь, бронзу, хром, алюминий и прочие металлы. Несмотря на то, что на розетках и выключателях акцент никто не делает, их оформление – это важный штрих в создании целостного гармоничного интерьера.

Чем более изысканный и оригинальный дизайн имеет оборудование, тем дороже оно будет стоить, но в погоне за эстетикой не забывайте и о безопасности.

№7. Что еще важно учесть при выборе?

Рассматривая в магазине несколько вариантов, не мешает провести визуальную оценку:

• от пластиковых розеток и выключателей не должно идти резкого неприятного запаха. Едкий аромат – главный признак того, что качество изделия, мягко говоря, не очень высокое;
• внешне изделие не должно иметь изъянов, неровных краев, трещин, ямок и прочих дефектов. Если материал изготовления пластик, то он должен быть твердым – мягкий пластик легко деформируется, а это может стать не просто эстетической проблемой, но и угрозой безопасности. Вес также имеет значение: качественный выключатель или розетка будут увесистыми, так как все элементы конструкции имеют толстые стенки, которые обеспечивают более высокую механическую прочность и долговечность;
• о качестве пластика косвенно свидетельствует количество элементов, из которых состоит выключатель или розетка. Чем больше этих элементов и крепежа, тем лучше – значит, производитель использовал хороший материал;
• качество сборки можно определить по заземляющим контактам. Если они тонкие и мягкие, то от подобной покупки лучше отказаться;
• обязательно должна присутствовать маркировка и знак качества завода-изготовителя. На китайских дешевых изделиях маркировка обычно отсутствует. Кроме знака качества, наносится информация о номинальном напряжении и токе;
• еще один косвенный показатель качества – наличие инструкции по сборке и монтажу. Ее кладут производители, которые заботятся о покупателях, а недобросовестные китайские компании, которые штампуют плохонькие розетки и выключатели, часто пакуют их в полиэтиленовый пакет и все.

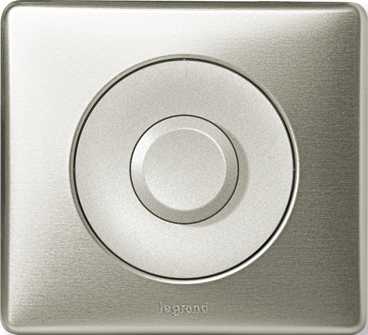

Среди производителей розеток и выключателей отметим Legrand (французская компания, лидер отрасли), Schneider Electric, Jung, Bticino, ABB, Polo, Fontini. Есть чуть более дешевая продукция от польских и турецких компаний, которая также имеет неплохое качество: Viko, Makel, Karlik, MONO, OSPEL. Из отечественных производителей крупнейшим является Wessen.

Напоследок отметим, что стандарты регламентируют установку розеток и выключателей на высоте не более 1 м от пола, но из этого правила есть масса исключений, в особенности, когда речь идет о ванных и кухнях – тут позволительно монтировать оборудование в наиболее удобном месте.

remstroiblog.ru

5 отличий — какие розетки и выключатели лучше. Как выбрать хороший бренд и фирму

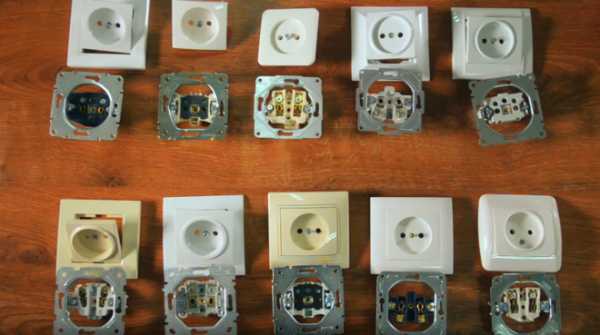

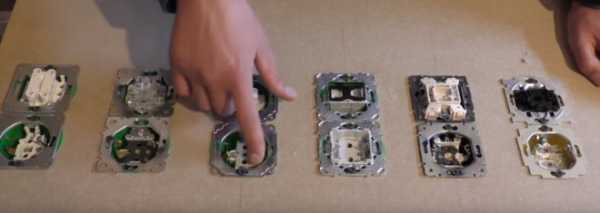

При ремонте и замене электропроводки в доме всегда старайтесь выбирать современные решения. Как правило, они уже учитывают все выявленные недостатки предыдущих серий электроустановочных изделий.

Поэтому покупая новые розетки и выключатели можно и нужно выбирать именно те, которые уже на сегодняшний день имеют несколько характерных отличий от предыдущих традиционных.

Это конечно не означает, что старые розетки плохие, однако инженерная мысль производителей не стоит на месте и нужно использовать у себя в квартире все преимущества инноваций. Давайте сравним, чем же отличаются современные розетки и выключатели от предыдущих бюджетных моделей.

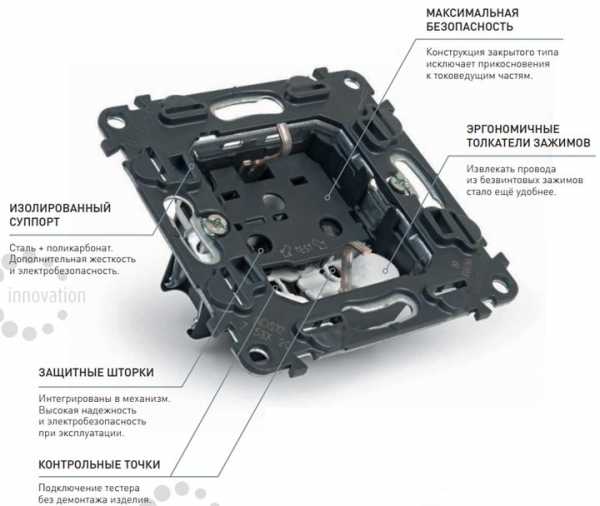

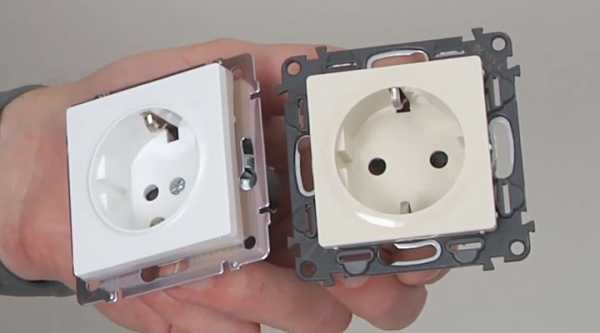

У новых розеток от выполнен двухслойным:

• основание – оцинкованная сталь

• накладка – из поликарбоната

Какие преимущества это дает? Поликарбонат обеспечивает дополнительную электробезопасность.

Даже если каким-то образом фаза с проводки пробила на корпус розетки, лицевая часть суппорта окажется надежно изолированной. И прикасаясь к ней пальцами, вас не ударит током.

А ведь зачастую, многие электрики раскручивают и разбирают розетки, чтобы найти неисправность, даже не снимая с нее напряжение. Данная функция очень здорово защитит от случайных поражений электричеством.

А еще наличие двух слоев позволяет увеличить прочность всей конструкции примерно на 50% перед традиционным суппортом из оцинкованной стали.

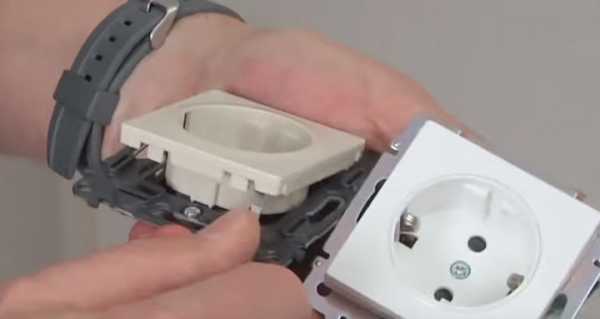

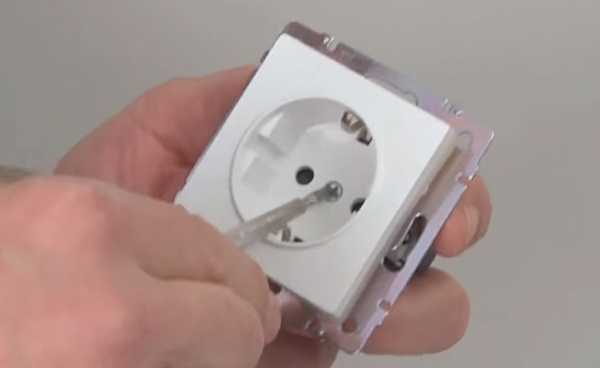

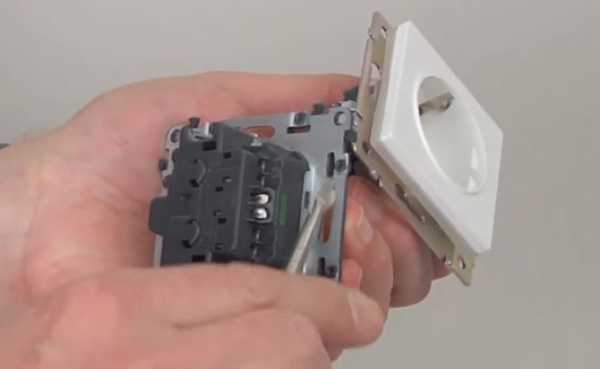

Лицевая панель крепится на защелках. Для демонтажа и монтажа ее обратно, требуется не более 3-х секунд.

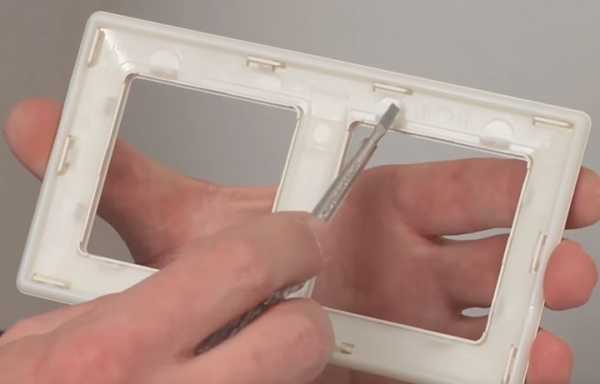

Просто поддеваете ее сбоку отверткой и пальцами вытаскиваете наружу.

Там даже есть обозначение в каких именно местах требуется поддевать отверткой.

Точно также ставите ее на место, придавливая и защелкивая в точках крепления.

Правда, если попадется подделка, у которой эластичность пластика со временем ухудшается, данные защелки из плюса могут превратиться в минус.

Через пару лет при демонтаже можно забыть, как они изначально защелкивались, и ненароком их сломать.

Традиционное крепление лицевой панели требует более длительного демонтажа. Придется откручивать крепежный винт, а может даже и не один.

А если проделывать такую операцию довольно часто, то вполне можно испортить резьбу. После чего, придется менять не панельку, а розетку целиком.

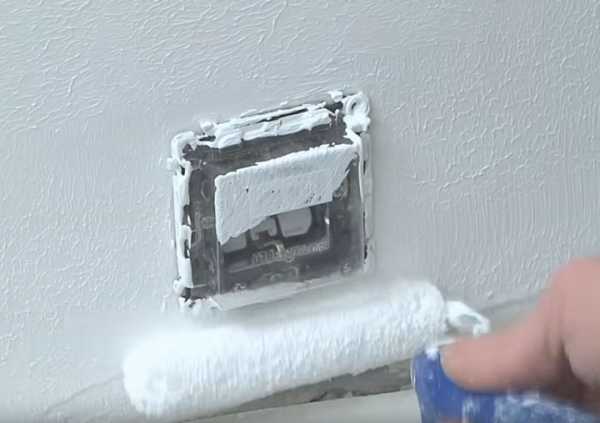

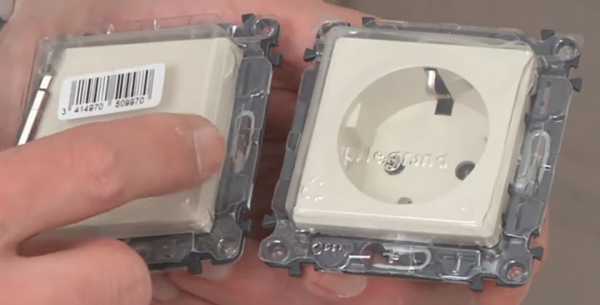

Если вы планируете пользоваться розетками и выключателями даже на этапе отделочных работ, тогда лучше выбирайте механизмы с защитными крышками.

Они, во-первых защищают изделия во время транспортировки. А во-вторых, позволяют красить стены, наклеивать обои даже без демонтажа лицевых панелей.

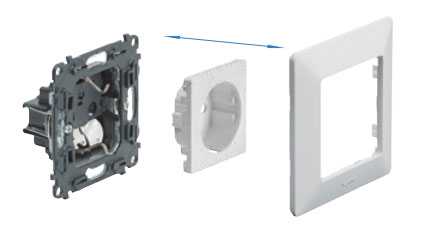

Накладная рамка

Рамки в хороших розетках крепятся независимо от лицевых панелей. Это позволяет свободно производить их демонтаж-монтаж.

В старых сериях рамка закрепляется и поджимается именно лицевой панелькой. Поэтому в них, замена рамки на другую такую же, но другого цвета, происходит только одновременно с панелью.

При этом будет лучше, если такие изделия окажутся двухслойными.

• снаружи – АБС пластик

• обратная внутренняя сторона – надежный поликарбонат

Внутри панельки находятся защелки, за счет которых происходит сама фиксация на механизме. Обратите внимание, они могут иметь несколько рисок.

Это позволит легко выравнивать рамки в случае небольших неровностей стен.

Внутренняя изоляция

Качественная розетка даже при снятой лицевой панели обеспечивает полную электрическую безопасность.

Все внутренние токоведущие части у нее надежно закрыты и изолированы. Доступа к ним нет.

В розетках же бюджетной серии, всегда имеются явно открытые токоведущие части.

И если вы работаете с отверткой, имеющей не изолированное жало, то вполне можете либо попасть под напряжение, либо случайно перекрыть между собой фазу и заземленный корпус самим жалом.

В соответствии с правилами безопасности, все розетки устанавливаемые в жилых комнатах, должны иметь защитные шторки. Как же отличаются хорошие розетки в этом плане, от более дешевых?

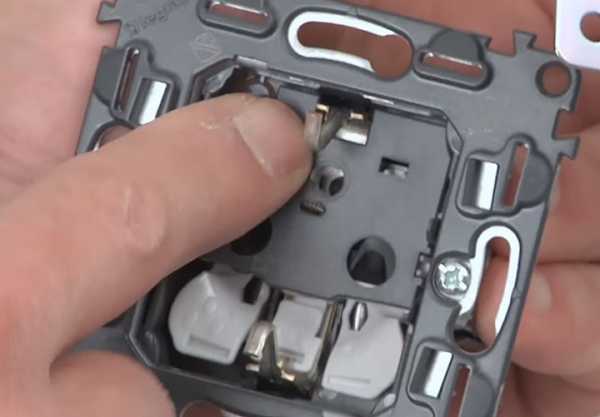

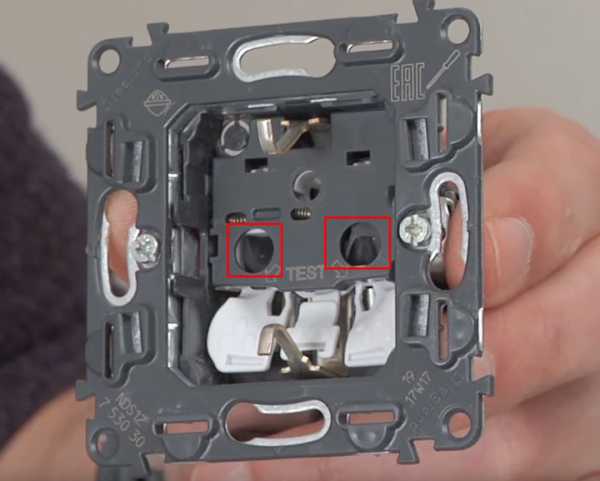

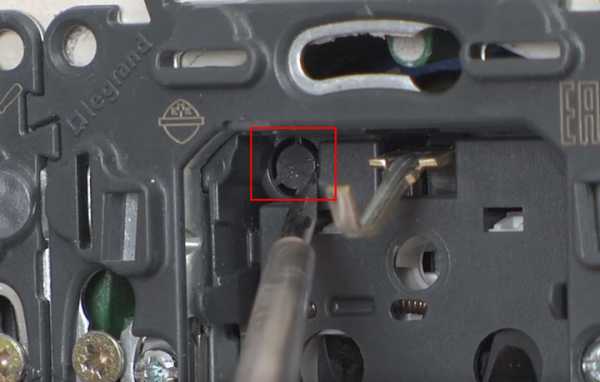

В бюджетных изделиях механизм шторок закреплен непосредственно с обратной стороны лицевой панели.

Очень часто из-за таких шторок возникает следующая проблема. Есть вилки комбинированного типа. То есть, часть ножек вилки изолированы пластиком, а сами концы металлические.

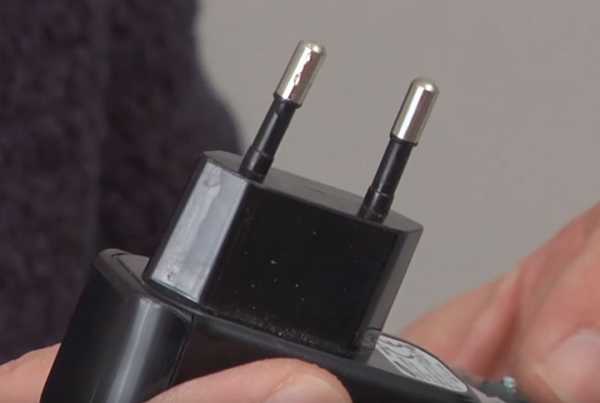

Чаще всего такие вилки применяются в различного рода зарядках. У них металлические концы немного толще, чем средняя часть контактных ножек.

Втыкается в обычную розетку такая вилка без проблем. А вот когда пытаетесь ее извлечь и вытащить наружу, то защитные шторки закусывают контакты как гильотина.

Закусывание происходит именно на границе перехода материалов пластик-металл. В итоге вилка заедает в розетке.

И чтобы ее вытащить приходится прикладывать сверх усилия. Нередко все это заканчивается изломом защитных шторок.

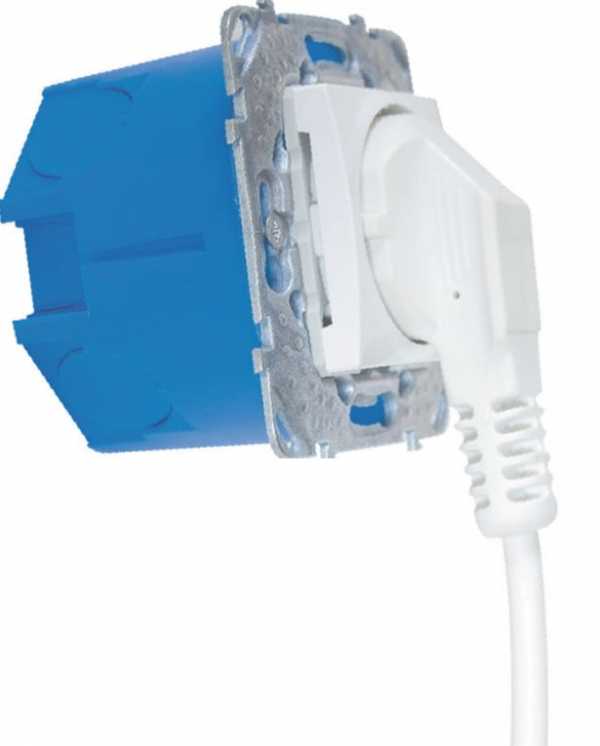

В хорошей современной розетке механизм шторок утоплен вглубь корпуса, а не расположен с обратной стороны.

Соответственно такой проблемы как закусывание вилки, просто не существует. Любая вилка входит и извлекается из нее очень мягко.

Крепеж розеток осуществляется как у традиционных, так и у новых моделей либо на винтах, которые стоят в подрозетнике, либо на захватах. Захваты при затягивании впиваются в стенки подрозетника.

Однако в конструкции усовершенствованных моделей есть особенности. Здесь применяется так называемая технология ”двойной зуб”.

Она позволяет увеличить усилие отрыва примерно в полтора раза.

Еще одним отличием качественной розетки является наличие специального профиля, так называемый ”ласточкин хвост”. Он позволяет очень легко осуществлять монтаж розеток и выключателей в блоках.

Если вам нужно соединить два и более механизма под одной рамкой, вы по уровню электрика Pocket Electric выставляете идеально ровно самый первый, а второй и последующие монтируете при помощи ласточкиного хвоста.

В итоге все механизмы быстро и ровно будут установлены на свои посадочные места.

Винтовые или безвинтовые контакты

Современные и большинство старых моделей отличаются и технологией присоединения проводников. Новейшие розетки имеют безвинтовые зажимы, которые позволяют очень быстро как подключить, так и отсоединить жилы кабелей или проводов.

Среди электриков до сих пор идут жаркие споры, какие же из контактов надежнее. Якобы безвинтовые, уменьшают площадь соприкосновения с проводом.

Отсюда уменьшается токопроводящая способность и надежность. Однако такой спор напоминает извечный вопрос, что лучше Wago или скрутка?

Здесь многое зависит от качества исполнения и условий эксплуатации. Есть розетки, где достаточно мощная пружинка оказывает давление всего на одну точку – например у производителей Gira, Legrand, Schneider.

А вот у ABB пружинка меньшей упругости, но зато давит уже в двух точках одновременно.

Применяйте все изделия согласно норм и рекомендаций и проблем никогда не возникнет. Например, в некоторых странах Европы на законодательном уровне, еще с 60-х годов запрещено использование винтовых клемм.

Главное преимущество безвинтовых зажимов в том, что такое присоединение не требует дальнейшего обслуживания. Как уверяет производитель, после монтажа, при соблюдении номинальных нагрузок, вы больше не загляните в такую розетку многие десятилетия.

Во всех старых розетках используется винтовая технология. Зачищенные жилы проводов зажимаются традиционными винтами.

Причем усилие зажима также нормируется. Профессиональные монтажники пользуются для этого специальными динамометрическими отвертками.

У таких контактов гораздо выше трудоемкость при монтаже-демонтаже. Кроме того, эти зажимы желательно периодически подтягивать, то есть обслуживать. А это влечет за собой разбор почти половины конструкции всей розетки.

Поджатые винтом провода при колебаниях температур – нагрев при максимальной нагрузке и остывание при ее отключении, могут давать усадку. И соответственно контакт будет со временем ослабевать.

В качественных розетках, проводники в безвинтовых контактах, находятся в постоянном поджатом состоянии, хоть горячие, хоть холодные.

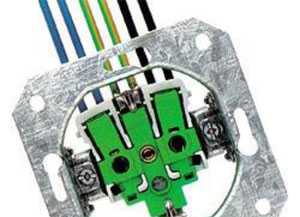

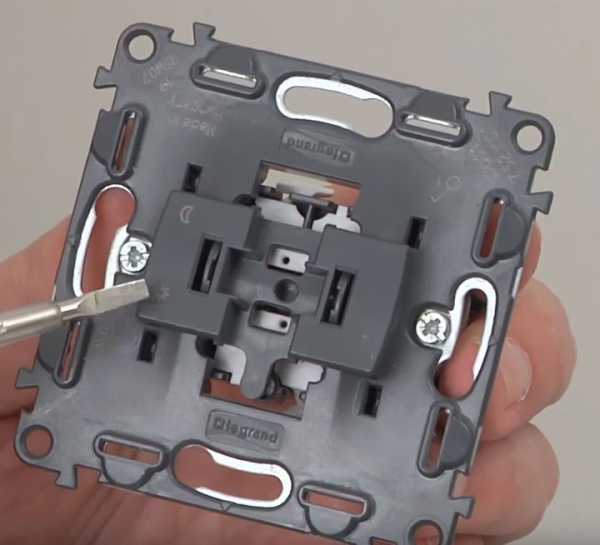

Кроме того, у них с обратной стороны имеется шаблон ограничитель, который показывает насколько точно миллиметров нужно снимать изоляцию с жилы.

У современных модернизированных выключателей света, также имеются свои отличия и особенности.

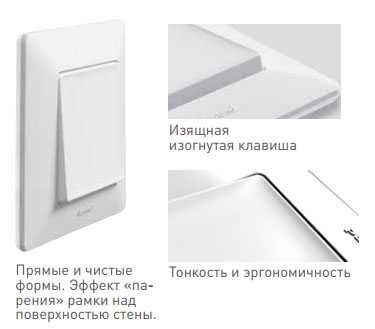

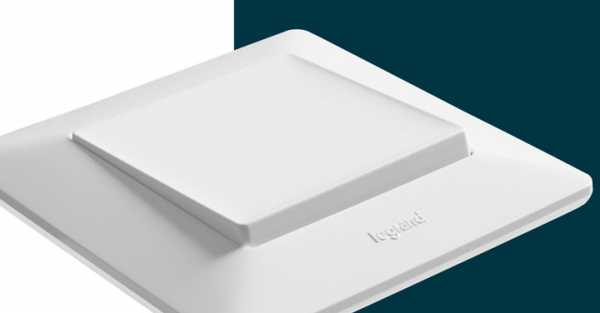

Во-первых, это может быть необычная не выпуклая, а вогнутая форма клавиш.

Она очень эргономична и на нее удобно и приятно ложатся пальцы. Сама клавиша легко демонтируется без специнструмента.

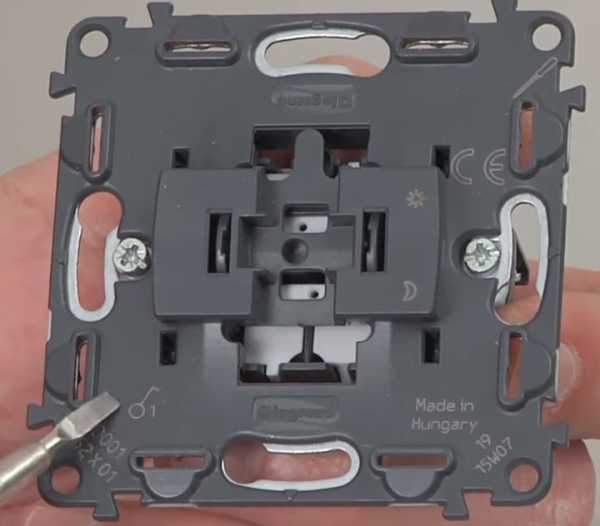

На передней части суппорта должны быть нанесены различные маркировки. Они прежде всего нужны для удобства монтажа и содержат всю необходимую информацию.

Например, условное обозначение – что это вообще за механизм.

Простой выключатель, двойной, тройной, перекидной и т.д.

На подвижной части указывается положение контактов – включено или отключено.

Это очень удобно для быстрого определения, какой именно стороной монтировать выключатель в стену.

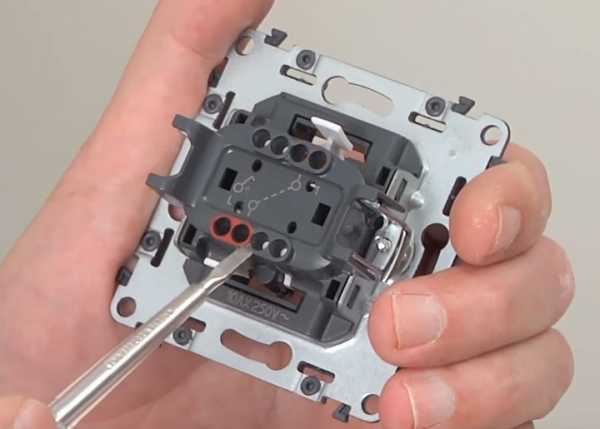

С обратной стороны механизма имеется:

• цветовая маркировка фазного проводника (обычно красного цвета)

• электрическая схема

• условное обозначение, что это за выключатель

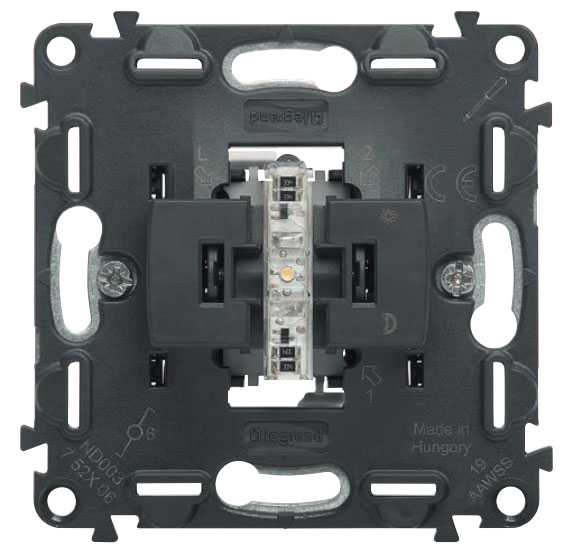

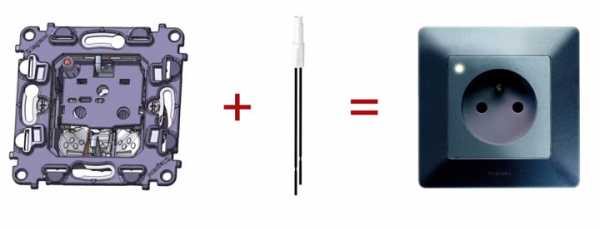

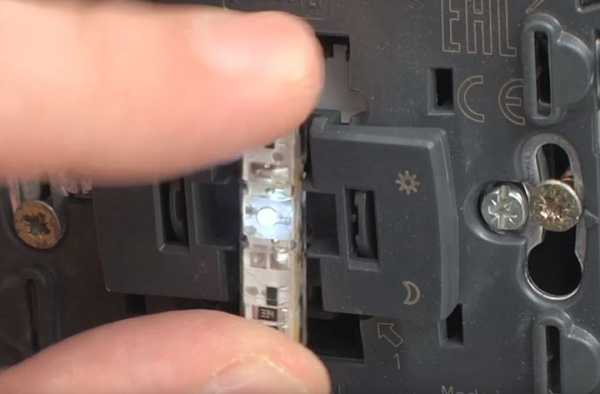

А еще любой современный выключатель света в любое время можно дооснастить дополнительным модулем подсветки, либо индикации.

Больше не придется покупать другую модель и демонтировать старую. Модуль представляет из себя светодиод, со специальной схемой стабилизации напряжения.

Кроме того, даже в некоторых розетках предусматривается возможность установки светодиодного модуля подсветки, либо индикации наличия-отсутствия напряжения.

Там для этого есть специальное место.

Только не забывайте о последствиях таких подсветок и не удивляйтесь, почему светодиодные лампочки или светодиодные ленты начнут мигать даже в выключенном состоянии.

Все вышеописанные преимущества вы можете встретить в современных розетках и выключателях у производителя Legrand серия Valena Life и Vallena Allure.

Статьи по теме

domikelectrica.ru

Какие розетки лучше ставить в квартире

Чтобы определиться как правильно выбирать выключатели и розетки, желательно знать их устройство и основные характеристики разных видов устройств. В основном, какие розетки лучше ставить в квартире придется выбирать по их основным частям, такие как основание, токопроводящие элементы и лицевые панели.

Выбор по комплектующим

Основание делается из керамического или пластмассового материала. Керамика способна рассеивать тепло и стойкая к горению. Пластмассовое основание со своей стороны не такое хрупкое, и некоторые виды пластика также способны сопротивляться возгоранию.

Металл, применяемый для токопроводящих частей это латунь или бронза с различными покрытиями. Выбирая розетку с латунными элементами, надо учитывать их низкую надежность в условиях с высокой влажностью. Также нежелательно использовать ее с алюминиевыми проводами, так как эти материалы при соприкосновении окисляются и замедляют проводимость электричества.

Выбирая какие розетки лучше, сложно не обратить внимание на модели с бронзовыми контактами или прижимными пружинами – их рейтинг бьет все показатели надежности. Правда, такие розетки встречаются очень редко – это продукция премиум класса и для массового потребителя магазинами не закупается.

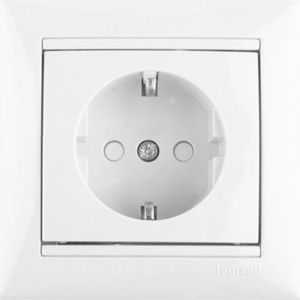

розетка с заземляющими контактами

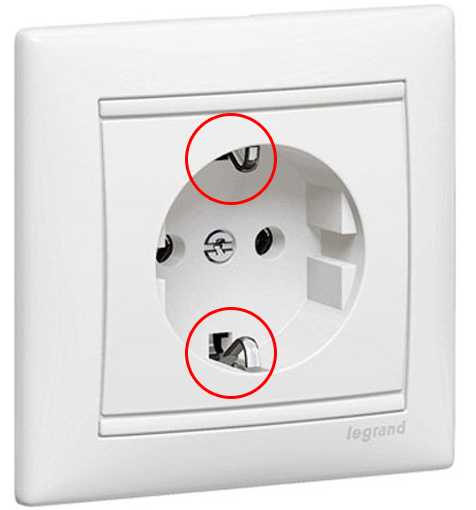

Неотъемлемой частью современной розетки являются заземляющие контакты, которые позволяют сберечь оборудование, проводку, а также жизнь и здоровье их владельца. К тому же такой защитный элемент способен отводить статическое напряжение, периодически возникающее на корпусах электроприборов и «дергающее» пользователей при прикосновении. Особенно это касается пользования приборами, связанными с водой. Не стоит рисковать – надо выбирать такого производителя бытовых розеток, который позаботился о таком элементе.

Крепежный механизм вмонтирован во внутреннюю часть розетки – он отвечает за надежность крепления устройства. Если для наружных розеток этот узел не критичен, то распорка внутренних должна быть устойчива к механическим нагрузкам.

На выбор розеток также влияют и качественные лицевые панели. Они не передают ток и не удерживают все устройство на месте, но являются изолирующим слоем, препятствующим попаданию инородных веществ вовнутрь. Выбор розеточной лицевой панели может быть приурочен к оформлению интерьера комнаты – тогда отдельно надо обращать внимание на их материал и стиль выполнения. Некоторые производители выпускают розетки с несколькими вариантами лицевых панелей, которые свободно меняются без вмешательства во внутреннюю часть.

Выбор по типу монтажа

Наиболее приемлемым вариантом лучшей бытовой розетки для квартиры является встроенный. Эти розетки устроены таким образом, чтобы электрическая часть была утоплена в стену. Такое строение позволяет экономить пространство, но место монтажа желательно выбирать заранее, еще в момент монтажа проводки. Связано это с тем, что такие устройства используются вместе с проводкой, проложенной внутри стены. Такие соединения являются наиболее безопасными и качественными при эксплуатации.

Накладные розетки прикручиваются на поверхности – это хороший вариант при использовании открытой проводке поверх стены. Они чаще используются как временное устройство и несколько уступают в безопасности.

Дополнительные функции

Выбирая какие розетки и выключатели лучше, стоит обратить внимание на рейтинг устройств с защитными шторками, которые закрывают отверстия. Это дополнительная защита для детей, чтобы исключить эксперименты при которых в розетку вставляются гвозди и прочие металлические предметы.

Если предполагается частая смена электрических приборов, то можно выбирать розетки с выталкивающим механизмом. Это не только облегчает процесс эксплуатации, но и повышает его надежность, так как не происходит постоянных рывков при извлечении штепселя. Благодаря встроенному механизму вилка достается легко.

Для забывчивых людей есть смысл присмотреться к розеткам с устройством автоматического выключения или запуска по таймеру, который устанавливается в зависимости от потребностей.

Помимо всех изложенных типов розеток следует обратить внимание и на рейтинг компании, что занимается выпуском такой продукции. При этом надо помнить, что нельзя быть лучшими во всем – если изготовитель возглавляет рейтинг по качеству сборки, это не значит, что он будет лидировать в дизайне и т.п.

Выбор по фирме-производителю

В основном качество устройств определяется сроком эксплуатации, надёжностью и простотой монтажа. По этим критериям в представленный далее рейтинг отбиралась каждая компания. Десятку лучших составили наиболее популярные производители. Их в свою очередь можно разделить на две подгруппы включающие бюджетную и высококлассную:

• В первую подгруппу попали: Anam, GUSI, Makel, Lezard, Wessen, Белорусские розетки. Эти производители точно знают какие розетки будет лучше ставить в квартире и решают этот вопрос за счет качества и умеренной себестоимости. Дизайн изделий достаточно прост и небросок, однако, по функциональным характеристикам, они являются стандартными качественными моделями, которые можно спокойно устанавливать в квартире.
• Вторая группа составляет изделия премиум класса, поражающие не только своим качеством, но еще изяществом и стилем. К ним можно отнести французские Legrand, итальянские Bticino и немецкие Scneider-electric. Каждая из этих фирм демонстрирует оригинальный подход к производству выпускаемых моделей. Принципиальных отличий по функциональности у них нет, существуют лишь индивидуальные пристрастия клиента, который готов переплатить не только за известный бренд, но и получить отличное качество. Коллекции у данных производителей настолько разнообразны, что выбрать подходящий вариант достаточно трудно. Существуют и стандартные модели, не уступающие в надежности и в сравнительно одинаковом ценовом диапазоне.

Первое место все же можно отдать французам за их приемлемые цены. При этом цвета и модельный ряд одни из самых разнообразных. Следующим является немецкий производитель, который учитывает наиболее популярные потребности и реализует решения в различных направлениях, выпуская качественные розетки и выключатели. Итальянский производитель кроме качества самих комплектующих делает акцент на оригинальность внешнего вида розеток, что неизменно вызывает чувство восхищения у потребителя.

К сожалению, в список лучших пока нет возможности включить отечественных производителей, так как показатели их продукции не дотягивают до мировых стандартов. Впрочем, это не значит, что отечественные розетки некачественные – просто они не находятся в ТОПе рейтингов.

Видео-подборка

На чем остановить выбор

Многообразие продукции на рынке решает главный вопрос потребителя – как выбрать розетку, подходящую по всем вышеизложенным параметрам. Правда, какой фирмы продукция будет лучше именно для него, покупателю все же придется решить самостоятельно в зависимости от требуемых характеристик и предлагаемой стоимости.

Единственное, что следует учитывать при выборе иностранного производителя это возможность существования поддельных товаров на рынке, у которых страдает качество. Начинка таких изделий не соответствует оригинальному описанию, которое при этом предлагается. Чаще всего экономят на материалах, металлических и пластмассовых деталях, которые выходят из строя гораздо быстрее, и практически не подлежат восстановлению. Если попадется якобы высококлассная продукция, но по цене значительно отличающейся от средней на рынке, то это повод задуматься.

Как итог – выбор зачастую сводится к сумме, которую предполагается потратить. Если этот вопрос не рассматривается, то можно просто сосредоточиться на выборе дизайна розеток, так как начинка у ТОПовых производителей вряд ли будет некачественной.

yaelectrik.ru

Как выбрать розетки и выключатели для квартиры и дома

Розетки и выключатели являются одними из основных видимых электротехнических устройств в квартире, поэтому к выбору данных изделий нужно подойти правильно. Во-первых, они должны гармонировать с интерьером комнаты, во-вторых, соответствовать характеристиками по своему назначению. Ну и, в-третьих, быть качественными и безопасными. В этой статье мы расскажем вам, как выбрать розетки и выключатели для квартиры и на что нужно обратить внимание.

Если неправильно выбрать электрическую розетку могут возникнуть следующие последствия:

• Возгорание электропроводки, из-за того, что изделие не способно выдержать токовые нагрузки от электроприборов.

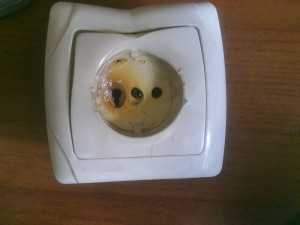

  Воспламенение корпуса

• Некачественный продукт быстро выйдет из строя: вилка будет болтаться в гнезде, корпус начнет выскакивать с коробки и т.д.

  Плохое крепление

• Возможность поражения током при пробоях либо неосторожности (к примеру, если ребенок захочет вставить в нее какой-либо предмет).
• Ухудшение интерьера комнат (если продукт не сочетается с отделкой стен)

Помимо этого существует еще множество последствий, которые явно заставят Вас задуматься в будущем о том, что к выбору розеток для дома и квартиры нужно подойти с ответственностью.

Если говорить о выключателях света, тут все не так опасно (имеется в виду неправильный выбор). Единственное, что следует учитывать — выключатели с подсветкой плохой работают в тандеме со светодиодными лампами. Последние из-за наличие подсветки могут мерцать при выключенном свете, в результате чего приходится менять выключатель на обычный, или же вручную отключать подсветку

Существующая разновидность

Розетки

На сегодняшний день существует множество видов розеток, которые делают нашу жизнь не только безопасной, но и комфортной. Рассмотрим какие модели лучше выбрать при монтаже электропроводки в доме:

• Внутренняя (скрытая). Используется при монтаже проводки скрытого типа – когда создаются специальные штробы в стенах. Такая розетка используется чаще всего, ведь «сердцевина» скрывается в стене, а снаружи остается только красивый ободок с отверстиями.
• Накладная. Выбрать накладную розетку целесообразно для проводки в доме, которая монтируется открытым способом. Нельзя сказать, что наружный тип корпуса портит интерьер. Существуют модели, которые имеют красивый цвет и дизайн.

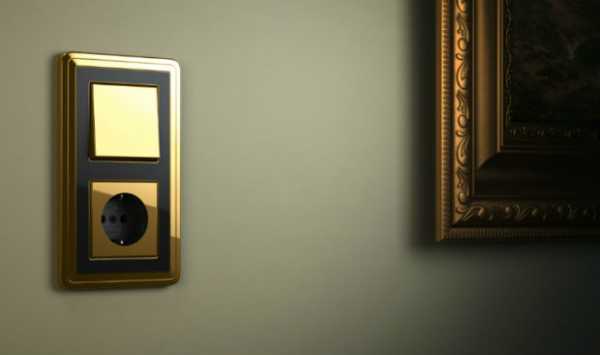

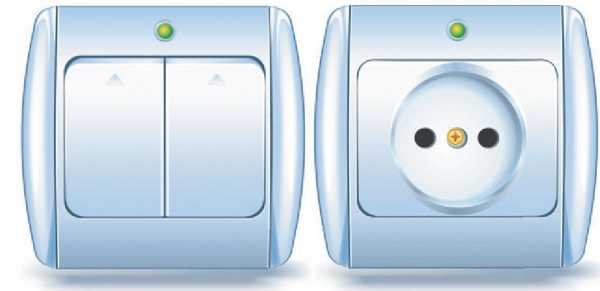

• Цветная. Вопрос интерьера решается очень просто, если выбрать модель нестандартного окраса, который сможет дополнить дизайн Вашей комнаты. К примеру, при монтаже электропроводки в деревянном доме можно использовать корпуса цвета «под дерево». Подобрать розетки по цвету не составит труда, т.к. на сегодняшний день существует огромный ассортимент красивых ободков, как показано на фото.

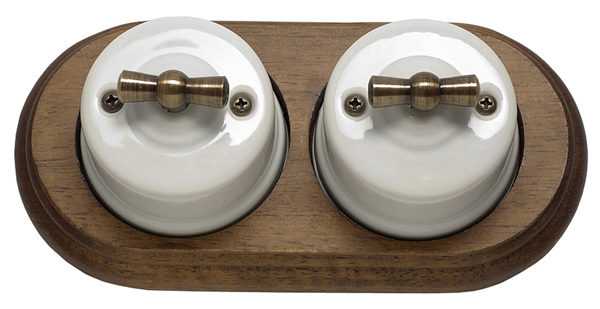

• В стиле ретро. Такой вариант исполнения отлично подойдет для бани или деревянного дома с интерьером под старину. Ретро-розетки оригинально дополнят интерьер комнаты и могут даже стать изюминкой, однако стоимость таких устройств на порядок выше классического пластикового варианта.
• С заземлением. На сегодняшний день практически никто не выбирает розетки без заземления. Исключением являются дома и квартиры старого образца, где применяется монтаж двухпроводной электропроводки (фаза-ноль). Даже если вы решили поменять электрику в старом доме, настоятельно рекомендуем выбрать розетки с заземлением, чтобы в дальнейшем, когда проведут заземляющий контур, вам не нужно было выполнять замену электрофурнитуры.

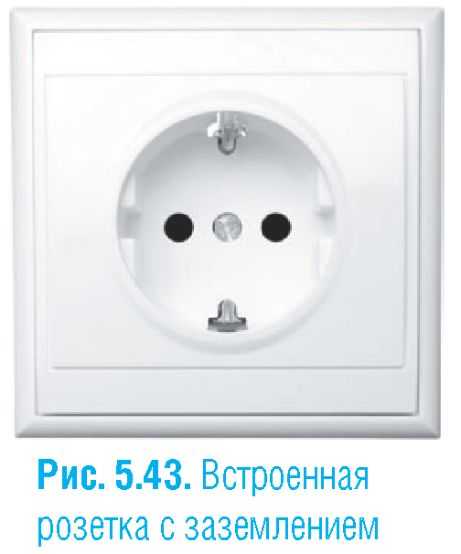

  С заземлением

  Без заземления



• С таймером. Если нужно автоматически отключать питание к электроприбору, существуют специальные модели с таймером, которые можно выбрать для дома и квартиры. Стоимость, конечно, высокая, но зато какие удобства!
• GSM и Wi-Fi розетки. Это современные модели, которые могут управляться на расстоянии. Применяются, как правило, в системе «Умный дом». Выбор умных розеток позволит вам дистанционно управлять за электроприборами в доме и квартире. Например, можно включать отопление, освещение или же кондиционер за 20 минут до приезда домой.

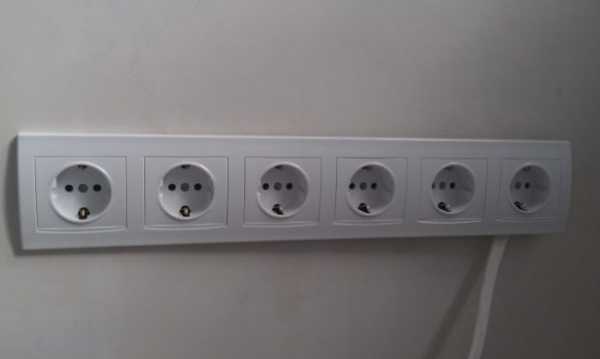

• Блок розеток. Для кухни или места, где установлен телевизор, рекомендуем выбрать блок розеток. Рациональность выбора связана с тем, что в таких местах подключается сразу несколько электроприборов: чайник, мультиварка, блендер или допустим телевизор, аудио система, DVD-проигрывать. Чтобы отказаться от использования удлинителей, рациональнее выбрать блок розеток для дома либо квартиры.
• С винтовым соединением проводников. Чтобы закрепить жилу в подрозетнике используются специальные винты, вкручиваемые в пластинку, которая и зажимает контакт. Конструкция довольно простая и пользуется огромным спросом.
• Без винтового соединения. Вместо традиционного винтового зажима фиксация провода осуществляется с помощью контактного отверстия, которое может сужаться/расширяться при нажатии клавиши. Недостаток такой идеи заключается в слабой фиксации проводника, особенно алюминиевого, который необходимо изредка «подтягивать».

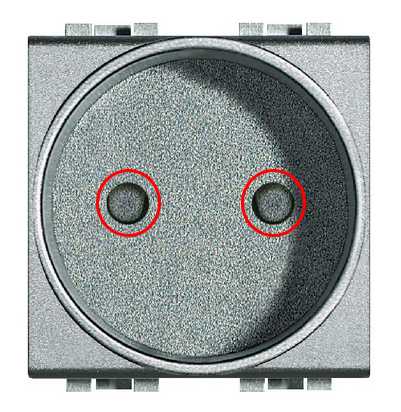

• Со специальными шторками. Защита от детей, о которой мы вспоминали выше, может обеспечиться с помощью установки розетки с защитными шторками на отверстиях. Особенность конструкции заключается в том, что отверстия открываются только при вдавливании вилки. В нетронутом состоянии отверстия спрятаны, тем самым не будут заинтересовывать детей.
• Со специальным выталкивателем вилки. При частом использовании различных электроприборов, рекомендуется выбрать и установить розетку особой конструкции – с выталкивателем. Такой выталкиватель срабатывает при нажатии специальной клавиши, аккуратно вытесняя вилку. Чаще всего такую модель подбирают на кухню, где часто подключается различная бытовая техника.
• Со световым индикатором. Очень удобная вещь – маленькая лампочка , которая будет отображать наличие электроэнергии в сети, а также поможет быстро найти объект в ночное время (когда свет выключен). Если Вы решили выбрать розетку с подсветкой, учтите, что такой же выключатель будет влиять на мигание энергосберегающей лампы, о чем мы упоминали в начале статьи.
• Особого назначения. Не всегда условия эксплуатации электроприборов являются безопасными. К примеру, предбанник и ванная являются комнатами с повышенной влажностью, склад – место с повышенным количеством пыли, а улица объединяет два неблагоприятных фактора, поэтому если вы захотите установить там розетку, необходимо выбрать особый вид корпуса. Существует специальная маркировка типа IPXX, где «XX» — цифры, отображающие особенность конструкции изделия. Здесь необходимо остановиться немного подробнее. К Вашему вниманию картинка, на которой отображена расшифровка степеней защиты IP:

Для обычной комнаты в квартире можно выбрать степень IP20, для монтажа электропроводки в бане необходимо использовать модель с индексом IP54, а в пыльной местности IP не должен быть меньше, чем 65!

• Напольная. Не обязательно осуществлять монтажные работы в стене. Если по каким-либо причинам Вам необходимо установить точку для подключения электроприборов внизу стены либо на полу, существует напольный вариант. Розетка является выдвижной и весьма функциональной. Дизайн может вписаться как в интерьер дома со сруба, так и в современной квартире. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
• Оконная. Она является инновационным решением в области электротехнических устройств. Установка происходит в стекле, т.к. электроэнергия преобразовывается из солнечного света. Такой продукт со временем окупается и при этом стильно дополняет оконный проем.

Выключатели

Если говорить о выключателях света, то их также много разновидностей. О том, какие бывают выключатели света, вы можете узнать из нашей статьи. Сейчас же мы расскажем, какой тип исполнения лучше выбрать для разных условий применения.

Со скрытым и накладным типом корпуса все понятно, здесь руководствуйтесь советами, которые мы предоставили о выборе накладной и встраиваемой розетки, все зависит от способа монтажа электропроводки.

Более важным является выбор конструкции выключателя освещения. К примеру, диммер отлично подойдет для люстры и других потолочных светильников. С помощью диммера можно регулировать яркость света, что очень удобно и иногда востребовано.

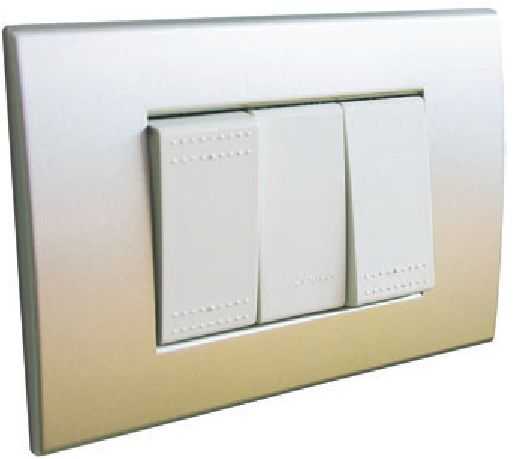

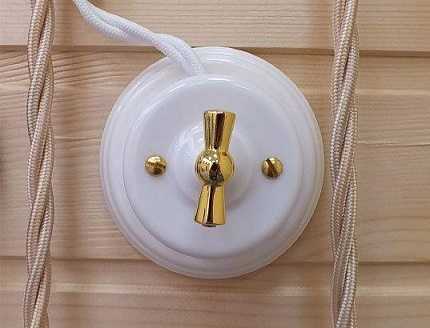

Существуют поворотные выключатели света в стиле ретро, их лучше всего выбрать для бани либо деревянного дома. Фото пример исполнения выключателей под старину можете просмотреть ниже:

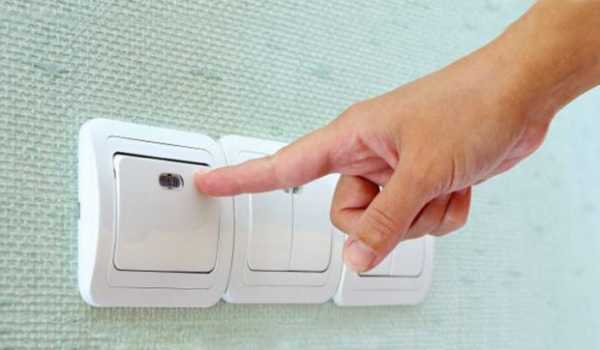

Существуют одно-, двух- и трех клавишные модели. К примеру, для пятирожковой люстры хорошей идеей является выбор двойного выключателя, чтобы включать ее в двух разных уровнях: половина люстры и вся. Для ванной тоже выбор двойного выключателя является целесообразным решением: одна клавиша управляет подсветкой зеркала, вторая общим освещением.

Веревочный выключатель, как правило, используют для включения настенных светильников, например, подключения бра. Иногда его применяют и в других условиях, например, для управления подсветкой кровати, но это редкость, поэтому выбирать такой вариант исполнения нужно исключительно под определенные условия применения.

Если вы хотите включать освещение с двух мест, рекомендуем выбрать проходной выключатель света. Удобное решение для организации подсветки лестницы или же длинных коридоров.

Существуют также акустические модели (реагируют на хлопок) и кнопочные (вместо клавиши кнопка), но они набрали особой популярности на российском рынке, поэтому лучше рассмотреть другие варианты исполнения для выбора.

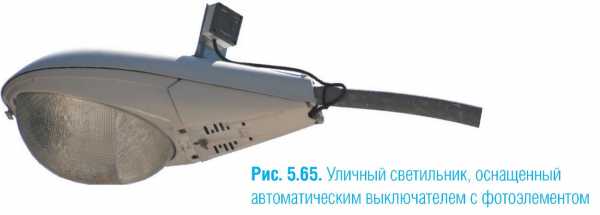

Ну и последнее, о чем хотелось бы рассказать — современные изделия с сенсором, которые отлично подойдут для системы «Умный дом». Выбрать сенсорный выключатель света будет вполне разумным решением для современной квартиры либо дома, где все автоматизированно. Такие модели имеют больше функций, однако и стоят дороже.

Вот мы и рассмотрели виды электротехнических изделий, применяемых в бытовых условиях. Сейчас же поговорим о том, как выбрать розетки и выключатели света для квартиры и частного дома.

Основные критерии

На первый взгляд все очень просто, но многие электрики-новички допускают ошибки при выборе выключателей и розеток, в результате чего через короткий промежуток времени они могут дать о себе знать.

Рассмотрим основные критерии выбора:

1. Обращайте внимание на материал изготовления продукта. Мягкий дешевый пластик быстро царапается и ломается даже при первой установке. Обязательно выбирайте продукцию из прочного пластика.
2. На корпусе должна быть указана маркировка и завод изготовитель. Если никаких пометок нет, скорее всего, товар является китайской подделкой, которую нужно обходить стороной.
3. Помимо лицевой части корпуса продукта желательно бы краем глаза посмотреть на внутреннюю конструкцию. Конечно, в большинстве случае продавец не разрешит вскрыть новое изделие, но если такую возможность Вам предоставят, тщательно просмотрите все зажимы, винтики и пластины. Они не должны иметь брака, различных неровностей и подозрительных зазоров. У розеток качество сборки можно также определить по заземляющим контактам (медные усики в месте подключения вилки). Если контакты изготовлены из тонкого металла, вероятнее всего изделие не слишком хорошего качества. Заземляющие контакты должны быть в меру упругими и аккуратными.
4. Некоторые опытные электрики рекомендуют осуществлять выбор розеток и выключателей по ее весу и запаху. Хороший продукт не будет вонять дешевым пластиком, и в то же время будет иметь небольшой вес. Легкость признак того, что электрофурнитура имеет тонкие стенки, которые способны выдержать меньшие нагрузки (как токовые, так и механические), в результате чего может произойти короткое замыкание.
5. Еще один критерий выбора, связанный с конструктивными особенностями – количество составляющих частей и способ их крепления. Чем больше различных фиксаторов и запчастей, тем выше качество покупки. Как правило, дешевый продукт является практически монолитным.
6. При выборе розеток обращайте внимание на отверстия для входа вилки – они должны совпадать с фиксирующими пружинками. Если отверстия не совпадают, значит, качество сборки не самое лучшее и лучше выбрать другую модель!
7. Если на упаковке (либо внутри) есть инструкция по монтажу и сборке/разборке, это дополнительный плюс, свидетельствующий о том, что завод-изготовитель беспокоиться о клиентах. Опять-таки, большинство подделок продаются в прозрачных полиэтиленовых упаковках.
8. Выбор розеток по производителю должен быть направлен в сторону качественных фирм. Отдавайте предпочтение иностранным производителям выключателей и розеток – «Legrand» (легранд), «Jung», «SchneiderElectric», т.к. они являются лидерами в изготовлении электротехнических продуктов. Более дешевый, но, тем не менее, качественный вариант – турецкие и польские фирмы «Karlik», «Viko», «Makel», «OSPEL».
9. Обратите внимание на то, что на задней крышке обязательно должны быть указаны номинальные значения напряжения и тока. Напряжение – 250 В, а ток 6,3;10;16 А. Отдавайте предпочтение изделиям с номинальным током минимум 10А, т.к. в этом случае могут подключаться мощные электроприборы. Шести амперный продукт может не выдержать таких нагрузок. Если маркировка отсутствует – лучше отказаться от приобретения товара! Обращаем Ваше внимание на очень важный нюанс — если Вы захотите подключить стиральную машинку либо электроплиту, нагрузка по току должна быть как можно больше, минимум 16 Ампер. Для подключения духового шкафа или плиты к сети 220 Вольт можно выбрать розетку на 20 либо 25 Ампер, но лучше протянуть отдельную линию от электрощита. Для подключения люстры и телевизора сгодятся изделия на 10 А. Вообще, чтобы правильно выбрать розетку по мощности, нужно руководствоваться следующим правилом: 4 А это 0.88 кВт (грубо говоря 1 кВт). Итого, для подключения плиты мощностью 3,5 кВт нужно выбрать розетку на 16 А. Как вы видите, выбор изделия по мощности и току не слишком сложен.
10. Часто на сегодняшний день отдают предпочтение комбинированной модели с выключателем. Выбор розетки и выключателя в одном корпусе позволит сэкономить время на электромонтаж и к тому же оба изделия будут в одном дизайнерском стиле.

Видео инструкция

Рекомендуем Вам ознакомиться с наглядной видео инструкцией по выбору розеток и выключателей света для дома:

Советы от опытных электриков

Мнение эксперта

Вот, собственно, и все, что вы должны знать о том, как выбрать розетки и выключатели для квартиры и дома. Надеемся, что информация была для Вас полезной и интересной!

Также читают:

samelectrik.ru

Устройство розетки. Основные типы и виды розеток



Электрические розетки используются для подключения электроприборов к сети ~220В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем? Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются.

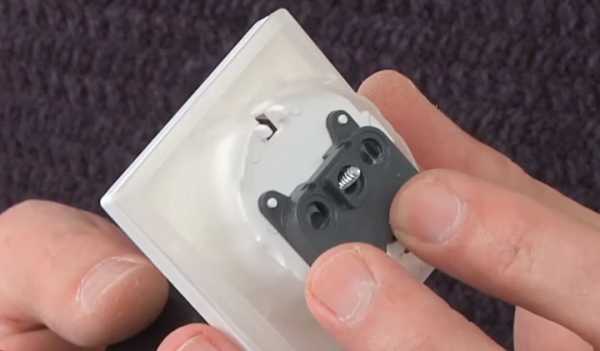

Розетка состоит из трех частей: основания, токопроводящих элементов и лицевой панели.



Основание розетки (к которому присоединяются токопроводящая и крепежная арматура, а так же лицевая панель) бывает керамическим или пластмассовым. Керамическое не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже. Так же есть современное негорючее пластиковое основание, выполненное из поликарбоната со специальными добавками

Токопроводящие части розетки состоят из латуни без покрытия, луженой латуни или бронзы. Встречаются так же латунные элементы с другими покрытиями. Пожалуй, самыми ненадежными являются латунные контакты. В условиях повышенной влажности, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро окисляются, что плохо сказывается на их проводящих свойствах, так же они плохо пружинят, из-за чего со временем розетки разбалтываются.

Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки. Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство — превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

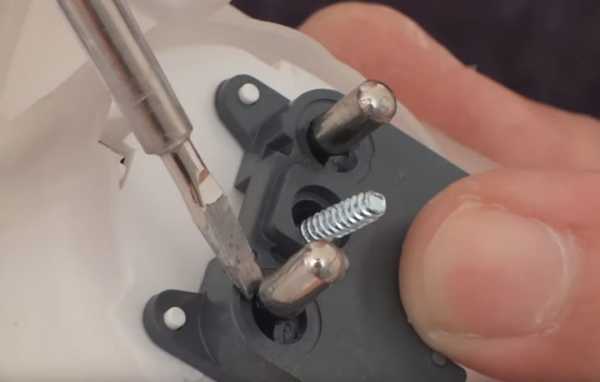

Важной частью является заземляющий контакт розетки, существует множество приборов, заземление которых жизненно необходимо. Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность). Во-вторых, все приборы, связанные с водой (так как вода – отличный проводник тока). И, в-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества). Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику. Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.



Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Так же достаточно распространен вариант конструкции с контактным узлом прижимного типа, без винтов. Учитывая то, что винтовое крепление со временем ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться, необходимо время от времени подтягивать винты. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия.

Третьей составной частью розетки является лицевая панель. Чаще всего выполняемая из малогорючего поликарбоната. В настоящее время существует огромный выбор лицевых панелей и из других материалов – стекла, дерева, металла, что позволит подобрать розетки подходящие любому интерьеру. Часто конструкции панелей предусматривают установку декоративных элементов, которые легко менять, не вмешиваясь в конструкцию самого изделия.



Розетки различаются по типу монтажа — встроенные для внутренней(скрытой) и внешние для открытой проводки. Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену. В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны. Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен. Их часто ставят в деревянных загородных домиках, закрепляя непосредственно на стене.



Бывают розетки с защитными шторками, которые защищают от поражения электрическим током. Отверстия этих розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.

Розетки для помещений с повышенной влажностью отличаются показателем защиты IP от воды и пыли. Эти данные должны быть указаны в инструкции (или на упаковке). Так же существую розетки со встроенным устройством защитного отключения, такие розетки помогут вам спасти собственную жизнь в несчастных случаях, связанных с ударом током или внезапных возгораний. Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.



Розетки с выталкивателями предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка достается свободно.


{



Розетки с таймером, они будут удобны семьям с пожилыми людьми или детьми.  На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник.



Розетки с индикатором. Это устройство показывает, есть ли ток в сети или нет.

Если у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!

rozetkaonline.ru

монтаж и подключение своими руками

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.

Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.

В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.

Содержание статьи:

Как устроены накладные розетки

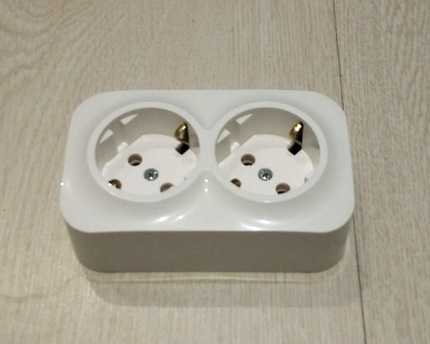

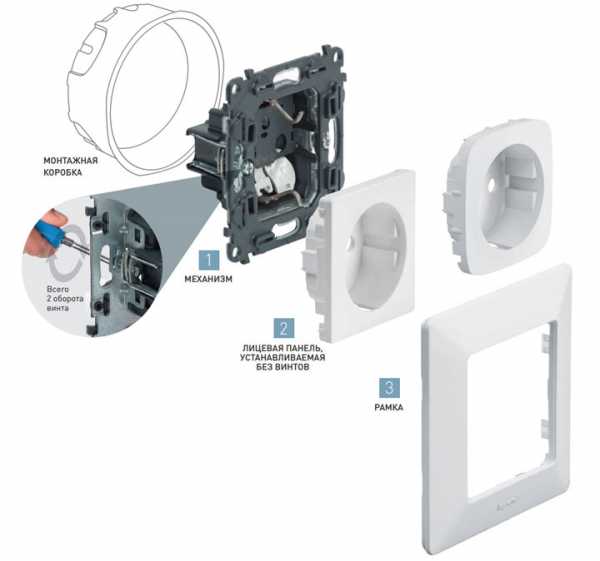

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Галерея изображений

Фото из

Накладные выключатели в ретро стилистике

Электроустановочные изделия для открытой проводки

Распаечная коробка для открытой прокладки электросети

Прокладка проводов к розеткам в кабель канале

Простая конструкция накладного выключателя

Устройство электроснабжения своими руками

Накладные выключатели вкупе со скрытой проводкой

Правила устройства открытой схемы проводки

Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.

Чтобы на пути протекания тока не было  нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.

Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов.

Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.

Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством , стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

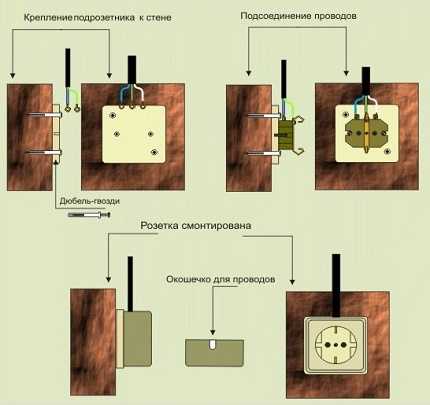

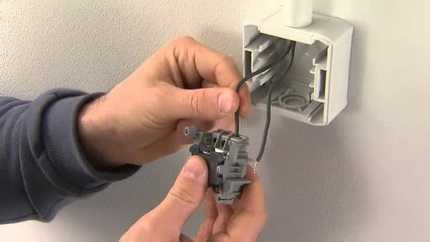

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой

Инструкция по установке накладной розетки

Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.

В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.

Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”

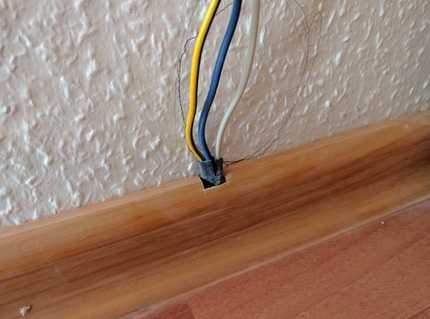

Но чаще всего провод проложен открытым способом: в кабель-канале, или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.

Отключение подачи электроэнергии

Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».

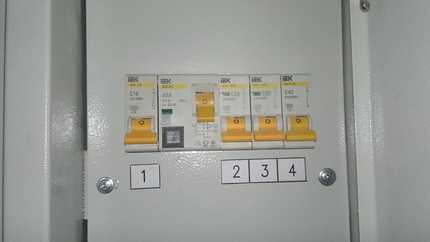

Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.

Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.

Тем, кто не хочет таких экспериментов, можно посоветовать отключить все на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.

Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия

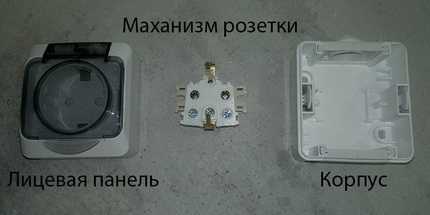

Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.

Разметка стены и подготовка розетки

Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе. Они отличаются наличием крышки, которая закрывает прибор.

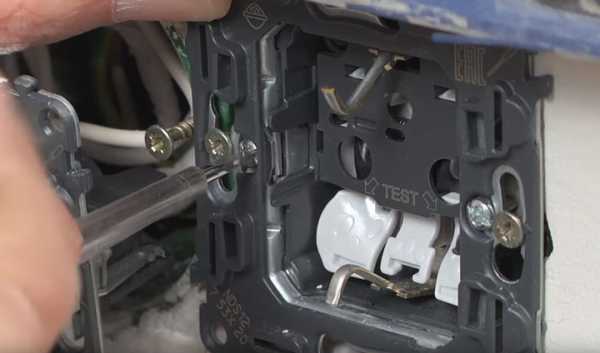

В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.

Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами

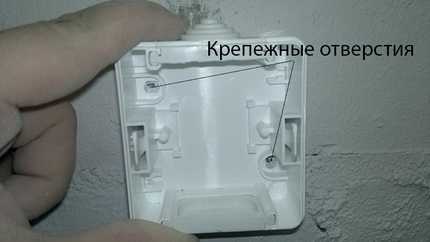

Теперь нам нужно выбрать и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.

Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.

Крепление механизма прибора

В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью.

Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.

В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом

В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.

Подготовка провода к подключению

В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.

Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра. В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.

Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.

С подведенного к механизму кабеля нужно . Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.

Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 см

Подключение механизма к кабелю

При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.

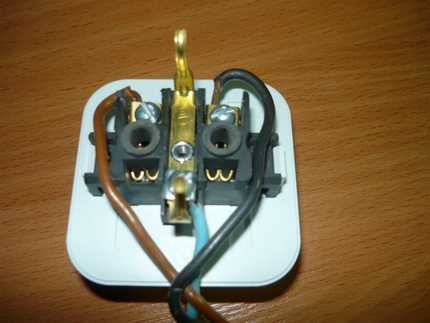

Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.

Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.

Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.

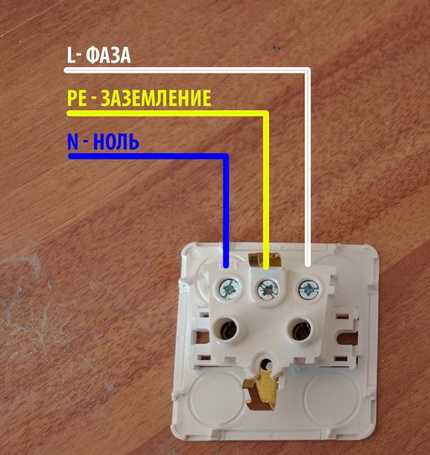

На фото представлена схема подключения механизма розетки к трехжильному кабелю

В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.

Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.

Чтобы разобраться с трехжильным кабелем потребуется специальный . Сначала на электрощитке нужно отключить заземление. Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.

При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.

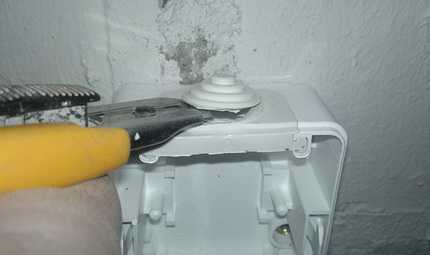

Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размера

Установка декоративно-изолирующей крышки

Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.

Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.

О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из нашего сайта.

Особенности устройства накладных выключателей

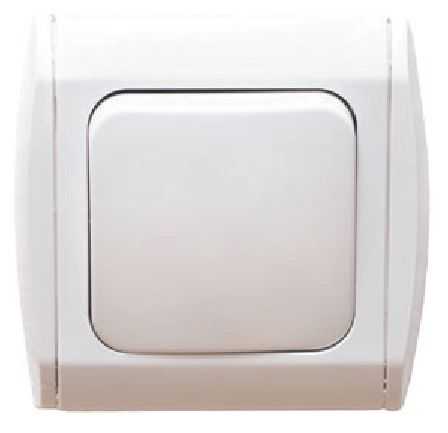

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

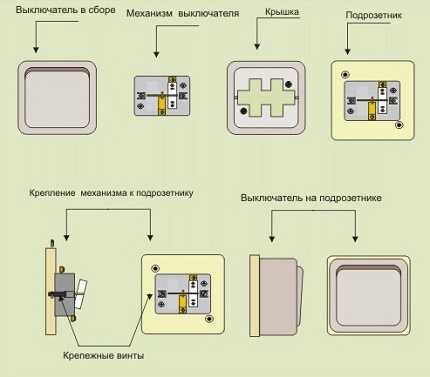

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Процесс установки одноклавишного накладного выключателя

Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.

Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.

Галерея изображений

Фото из

Крепление нижней части корпуса на обустраиваемой стене

Удаление заглушки перед вводом проводов в корпус

Введение проводки и части гофрированной трубы

Подготовка двухжильного кабеля к подключению

Подключение механизма

Подключение кабеля снизу выключателя

Установка защитно-декоративной панели

Фиксация клавиши выключателя на панели

В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии. Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».

Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.

#1. Подготовка устройства к монтажу

Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.

Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.

Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой. После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.

В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш

#2. Крепление корпуса к основанию

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.

Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.

Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

#3. Подключение прибора к проводке

Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.

В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.

Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.

На рисунке представлена схема подключения одноклавишного выключателя

Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.

#3. Сборка – завершающий этап

Нам осталось собрать устройство. Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.

Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.

После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке

Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.

Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.

Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

sovet-ingenera.com

Розетки и выключатели — какие бывают виды электрических розеток и выключателей

Базовые понятия электрики Инструменты электрика Электроинструменты электрика Техника безопасности Помощь при поражении током Защита от электрического тока Кабели, провода и шнуры Характеристики составляющих проводов Маркировка кабельной продукции Виды кабелей, проводов и шнуров Сопутствующие изделия Способы соединения проводов Электромонтажные изделия Изделия для прокладки кабеля Электромонтажные коробки Розетки и выключатели Осветительная аппаратура Трансформаторы Автоматические выключатели Предохранители Ящики и боксы под автоматы Электрические счетчики Монтаж кабеля Выбор проводов Составление схемы электропроводки Монтаж скрытой проводки Штробление стен Скрытая прокладка проводки в трубах Скрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводки Прокладка кабеля сквозь стены, дверные проемы и оконные рамы Монтаж розеток, выключателей и распределительных коробок Освещение Виды светильников Основные правила освещения Монтаж освещения в квартире или ч. доме Галогенные лампы с трансформатором Монтаж уличного освещения Дизайнерские ухищрения в освещении Монтаж распределительных (ЩЭ) щитков Заземление Заземление в многоэтажном доме Система уравнивания потенциалов Электричество в частном доме Трехфазные и однофазные сети Ввод электроэнергии в частный дом Подключение к линии электропередачи Заземление в частном доме Защита от молний в частном доме Система уравнивания потенциалов Применение стабилизаторов Монтаж электрики на открытом воздухе Система «Умный дом» Ремонт электропроводки Отключение электроэнергии во всей квартире (доме) Срабатывание УЗО Приложения

Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней. Розетки (разъёмы) Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь. Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой». Рис. 5.35. Розетка и выключатель фирмы Makel Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности. Любая розетка состоит из следующих основных элементов: — контактов; — основания, которое называется колодкой; — защитного корпуса. Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора. Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой. Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А. Рис. 5.36. Штепсельное соединение От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке (рис, 5.37). Сравните старый образец — 1386 Вт (1386 Вт = = 6,3 А х 220 В) и современный — 3520 Вт (3520 Вт = = 16 Ах 220 В). Рис. 5.37. Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать. Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка (рис. 5.38). Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий. В старых образцах их только два фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники (рис. 5.39). Ясно, что при под Рис. 5.38. Розетка ключении к старой старого образца розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки. Рис. 5.39. Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке Колодка — основание розетки, то, на чем держатся контакты и защитный корпус (рис, 5.40). Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen. Рис. 5.40. Розеточная колодка Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике. Защитный корпус это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис, 5.41). Рис. 5.41. Встроенная розетка в подрозетнике Он выполняет защитную и декоративную функции. В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки. Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов. Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены (рис, 5.42). Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники). При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками. У розеток с заземлением есть контакты, соединенные с заземляющим проводом (рис, 5.43). Предназначены для установки в электрические сети, у которых есть заземление. Двойные розетки используются для подключения сразу двух штепсельных вилок. В основании имеют одну колодку стандартного размера, поэтому встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка) (рис. 5.44). Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения (рис. 5.45-5.47). Рис. 5.45. Розетка с таймером Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з). Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов. Помимо силовых существуют и розетки для наконечников информационных кабелей. Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место. Рис. 5.48. Блок из силовой, антенной, телефонной и компьютерной розеток Рис. 5.47. Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах ПРИМЕЧАНИЕ Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания. Компьютерная розетка по внешнему виду очень похожа на телефонную (рис. 5.50). Рис. 5.50. Компьютерная розетка с двумя гнездами Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой. Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51). Рис. 5.51. Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки (рис. 5.49). В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники (рис. 5.52). Кстати, так называемые евророзетки — немецкий стандарт. Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей (рис. 5.53). Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов. Рис. 5.52. Универсальный переходник Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду (рис. 5.54). Рис. 5.54. Переносной удлинитель с катушкой для кабеля Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов (рис. 5.55). В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56). Выключатели Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки (рис. 5.57). Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли. Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается. Основные виды выключателей следующие. Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой (рис, 5.58). Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш (рис, 5.59). Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат. Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3. Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья. На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте (рис, 5.60). Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь. Контрольный по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении. Рис. 5.57. Одноклавишный встроенный выключатель Рис. 5.58. Двухклавишный накладной выключатель Рис. 5.59. Трехклавишный выключатель Рис. 5.60. Двухклавишный выключатель с подсветкой Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д. (рис. 5.61). Светорегулятор (диммер) — это выключатель — регулятор освещения (рис. 5.62). В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6-7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА). Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочей осветительной технике (рис. 5.63). Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени. С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя (рис. 5.64 и 5.65). Рис. 5.61. Пылевлагозащищенный выключатель Рис. 5.62. Диммер с поворотным регулятором Рис. 5.64. Выключатель с датчиком движения

delo-elektrika.ru
